Ja, wat moet je er van denken. Nog niet genoeg buisvoltmeters??? Eigenlijk wel, maar ik kon het toch niet laten dit exemplaar voor heel weinig over te nemen. Niemand had er belang bij, ik eigenlijk ook niet, weer een apparaat.......... Maar wel met afmetingen waar ik nog mee thuis mag komen. Dus, daar is hij dan de Tech Vacuum Tube Meter Model TE-65. Van de merknaam Tech heb ik ook al een signaalgenerator, de TE-20.
Door op de afbeeldingen te klikken krijgt u een vergroting in een apart venster.
De meter:

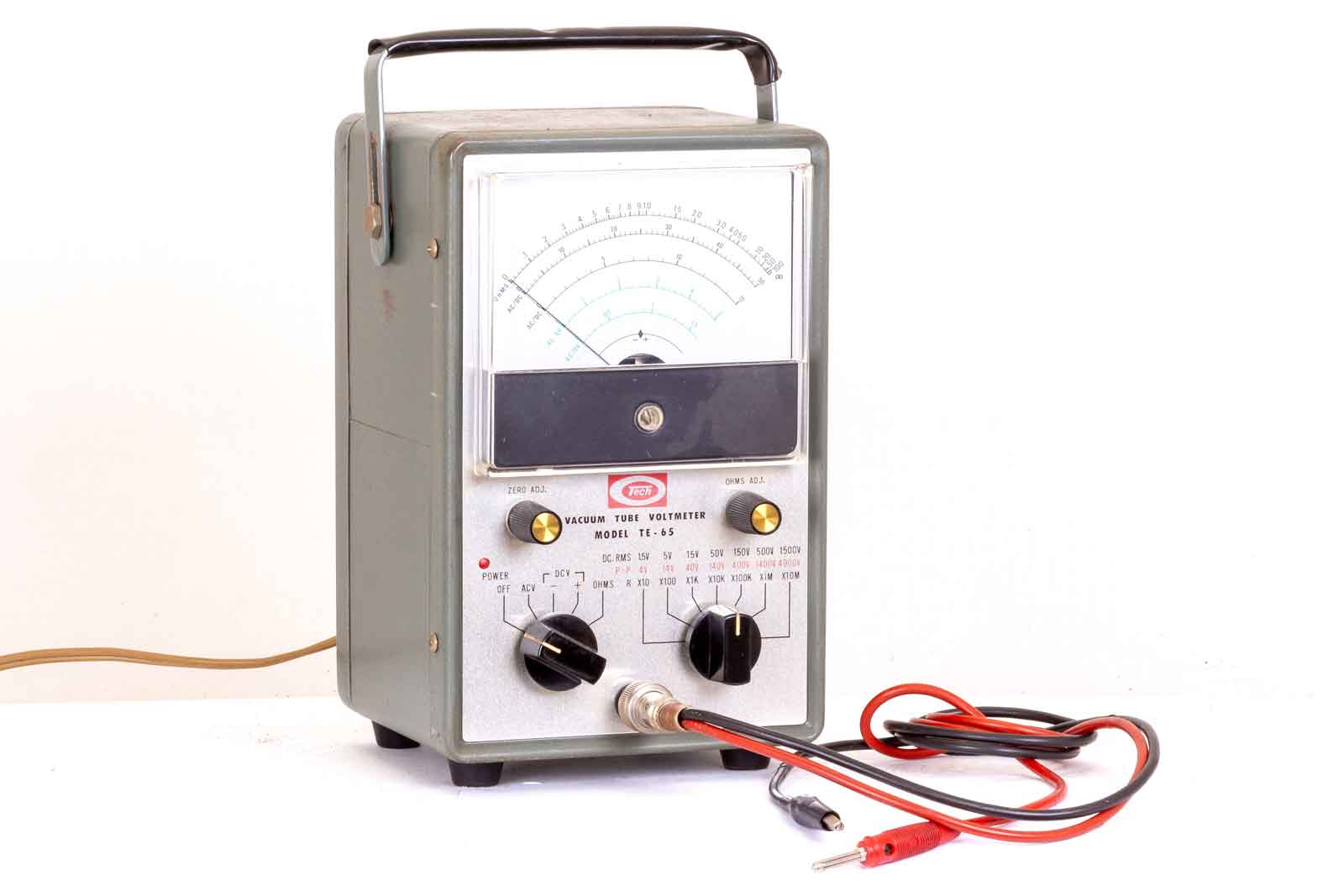

En daar is hij dan, compleet met meetsnoer.

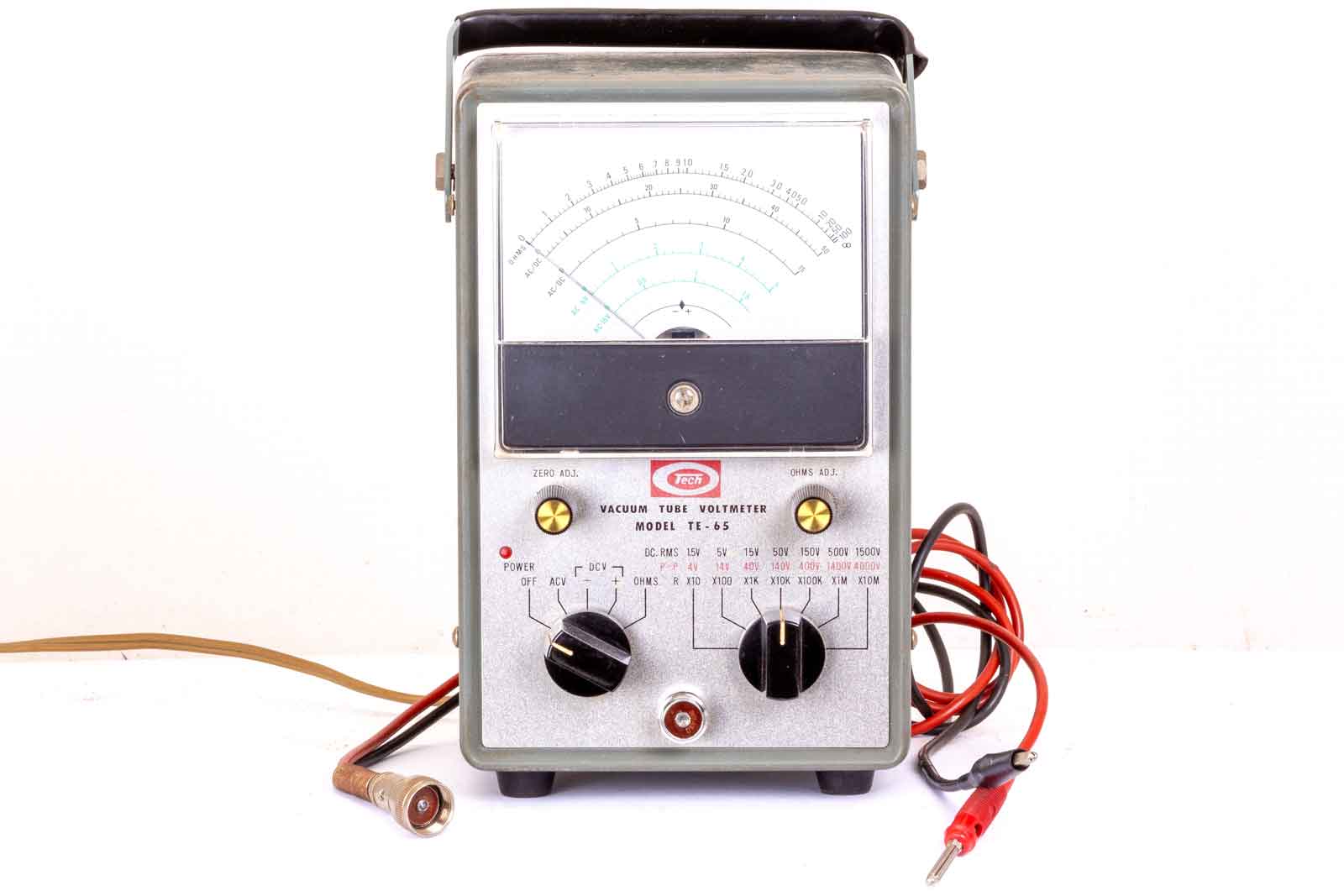

Vooraanzicht, eigenlijk zien al deze meters, ongeacht het merk, er het zelfde uit. Ook de schakeling is meestal gelijk met soms wat andere mogelijkheden of bereiken. De gebruikte buizen, de ECC82 (12AU7) en EAA91 (6AL5) zijn ook overal toegepast. de plug op het front is dezelfde als die voor de Ronette microfoons bij Amroh.

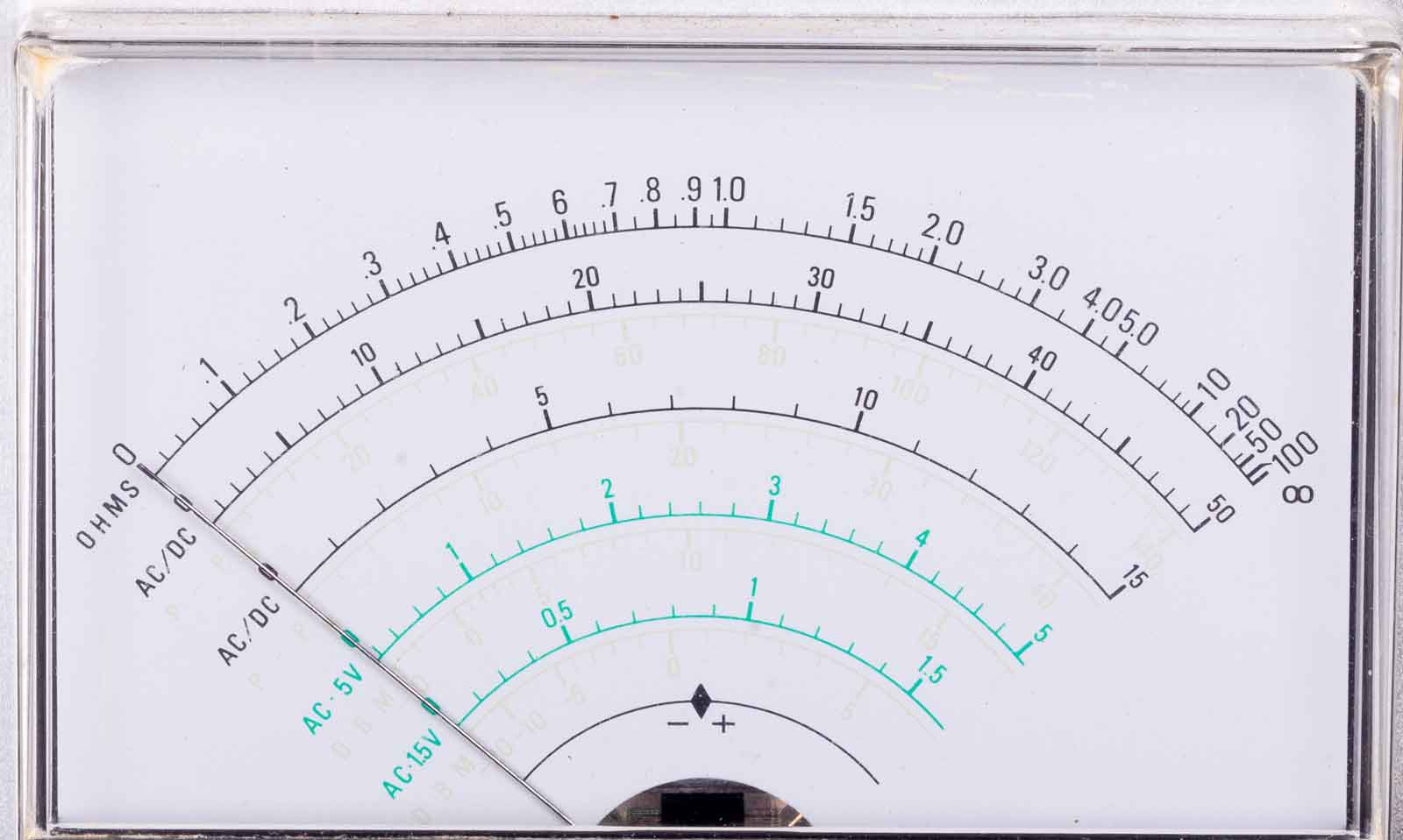

De schaal. De meters hadden alle nog iets gemeen, de schalen in rode inkt of verf waren op ongeveer alle instrument verbleekt. Dus ook hier. Met wat moeite zie je og de streepjes en cijfers. Heel vervelend is dat niet aangezien het bij de AC spannings-schalen om P-P waarden gaat, dus 2 x Wortel2 en de bij de groene schalen gaat het om dBM.

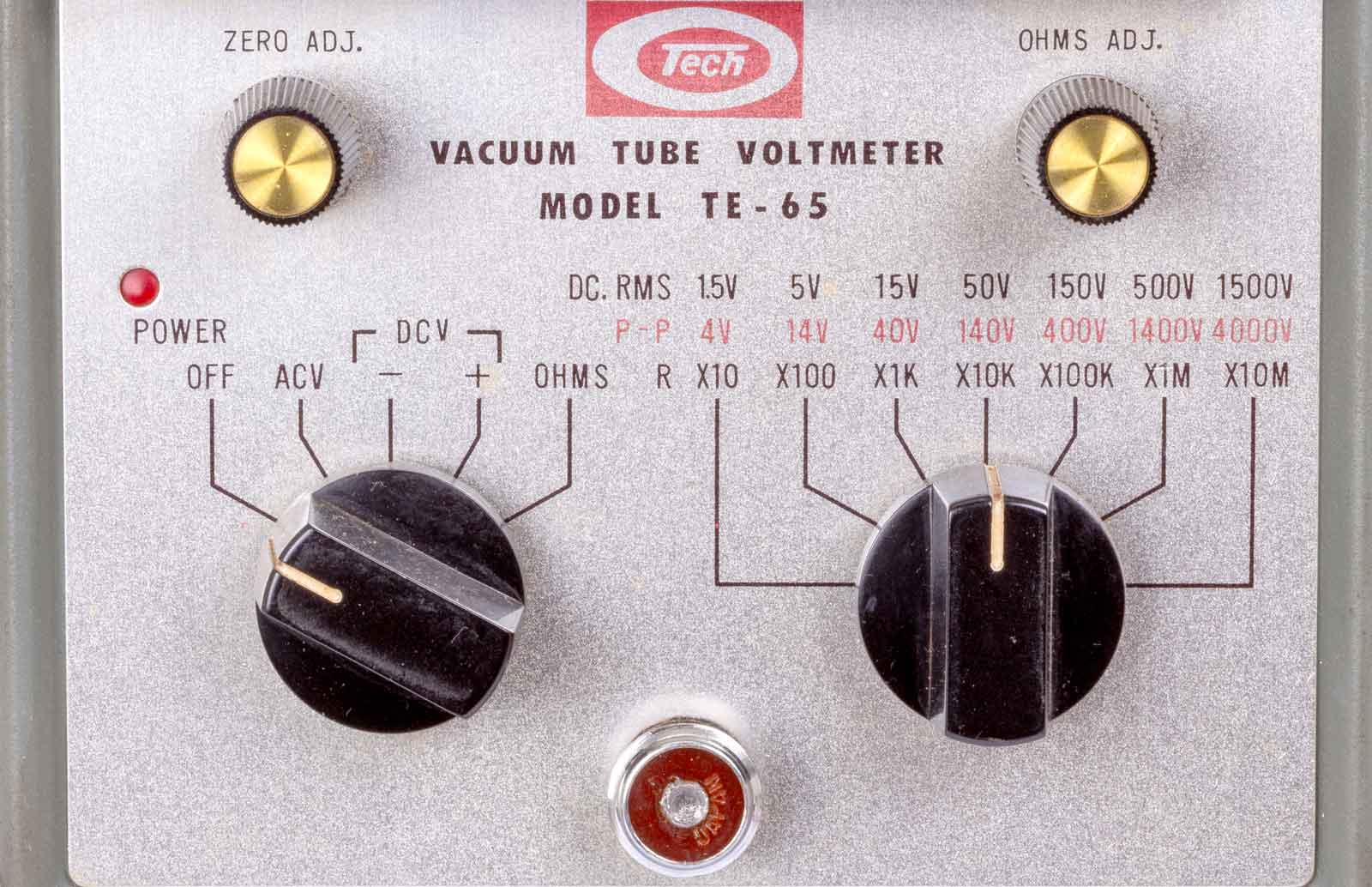

De bediening, links boven de nul-instelling bij spanningsmetingen en rechts de instelling voor de weerstandmeting. Links het power-lampje met daar onder de keuzeschakelaar voor de te meten grootheid. Rechts de 7 standenschakelaar voor de spannings- en Ohm-meting. Voor de weerstandmeting wordt intern een 1,5 Volt batterij gebruikt.

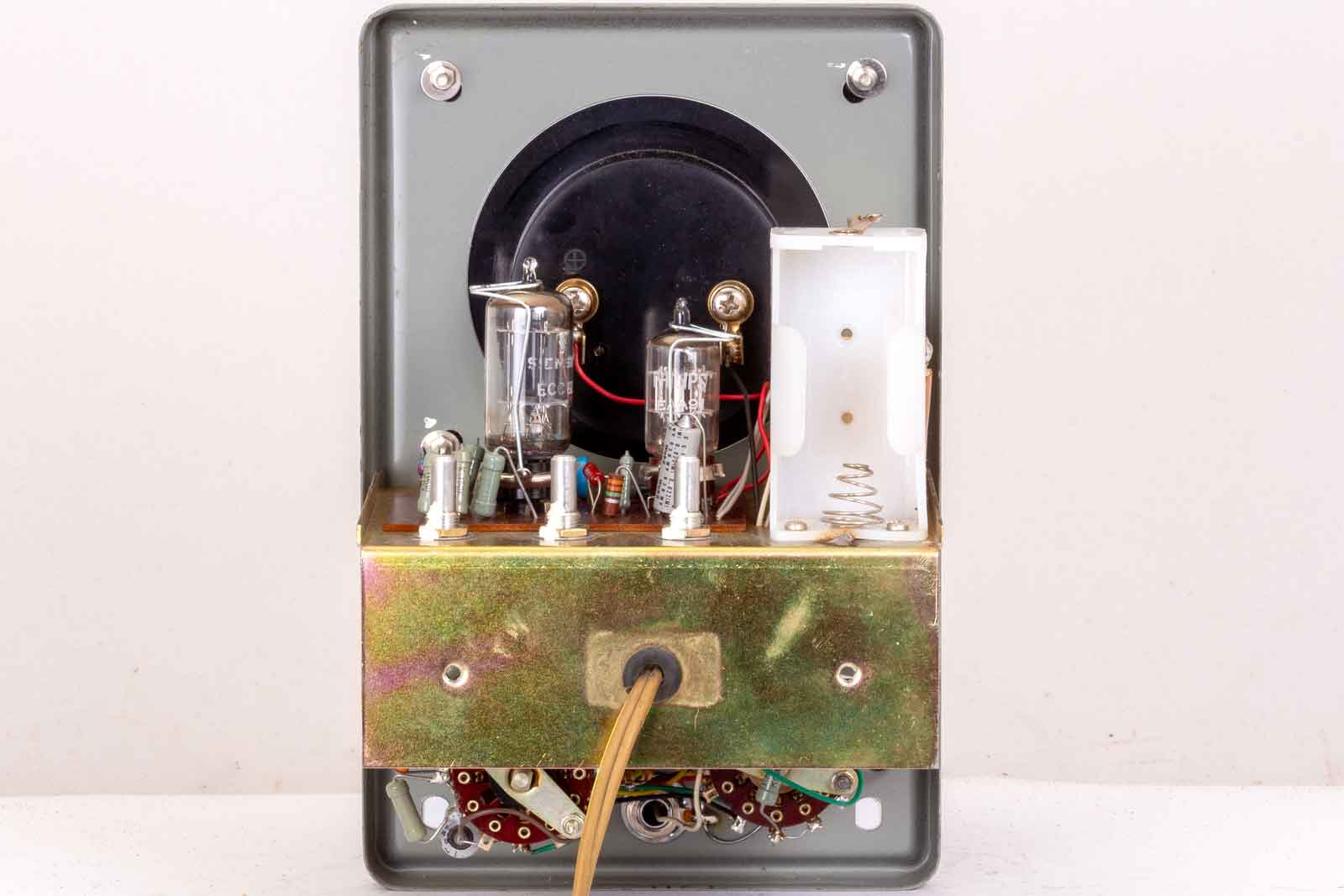

De achterzijde , links de ECC82 en rechts de EAA91. De witte houder is voor de 1,5 batterij.

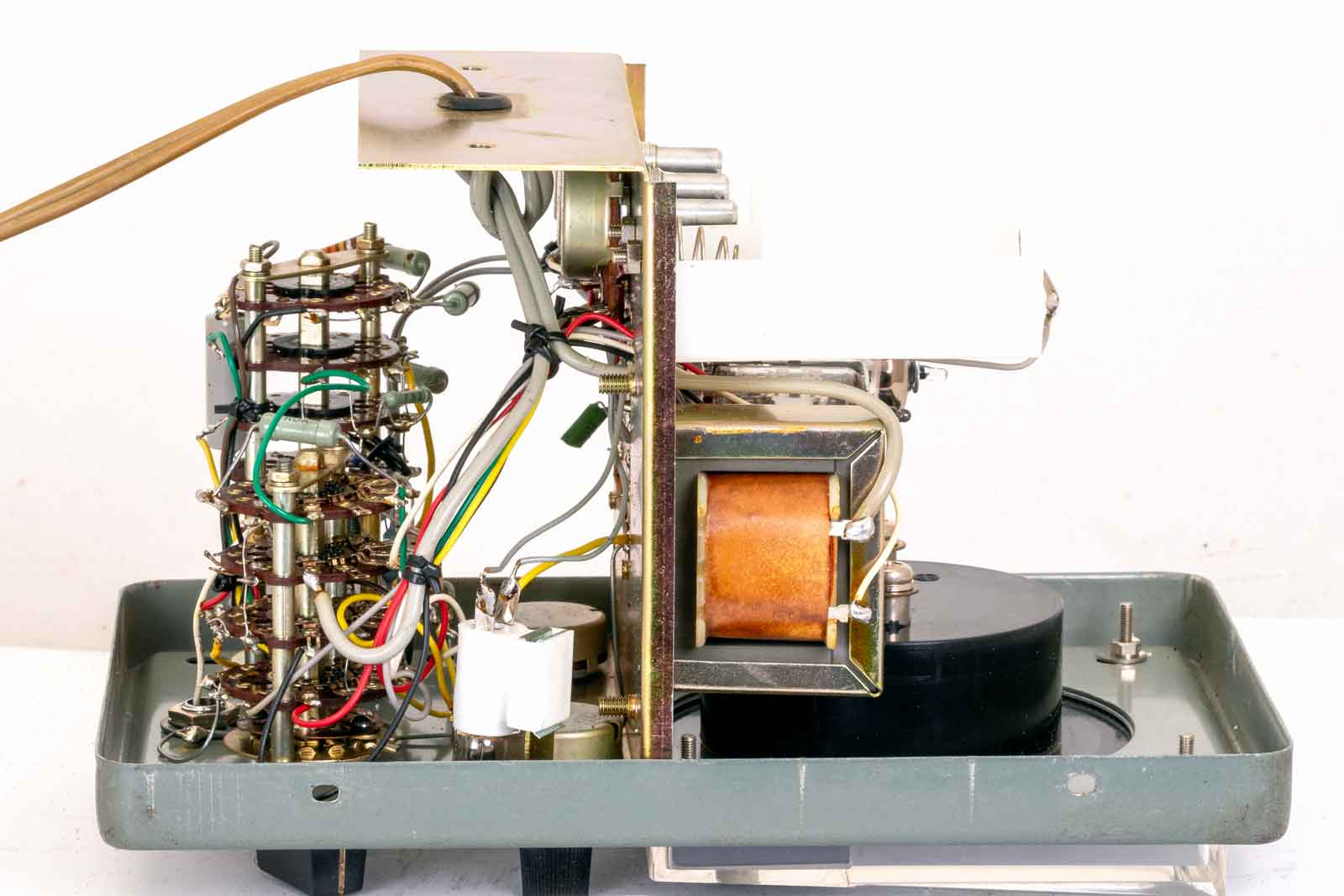

De linker kant. Links de keuzeschakelaars en rechts de voedingstrafo die 6,3 en 110 Volt levert. Het witte ding, links onder de trafo is de lamphouder voor de pilot-lamp.

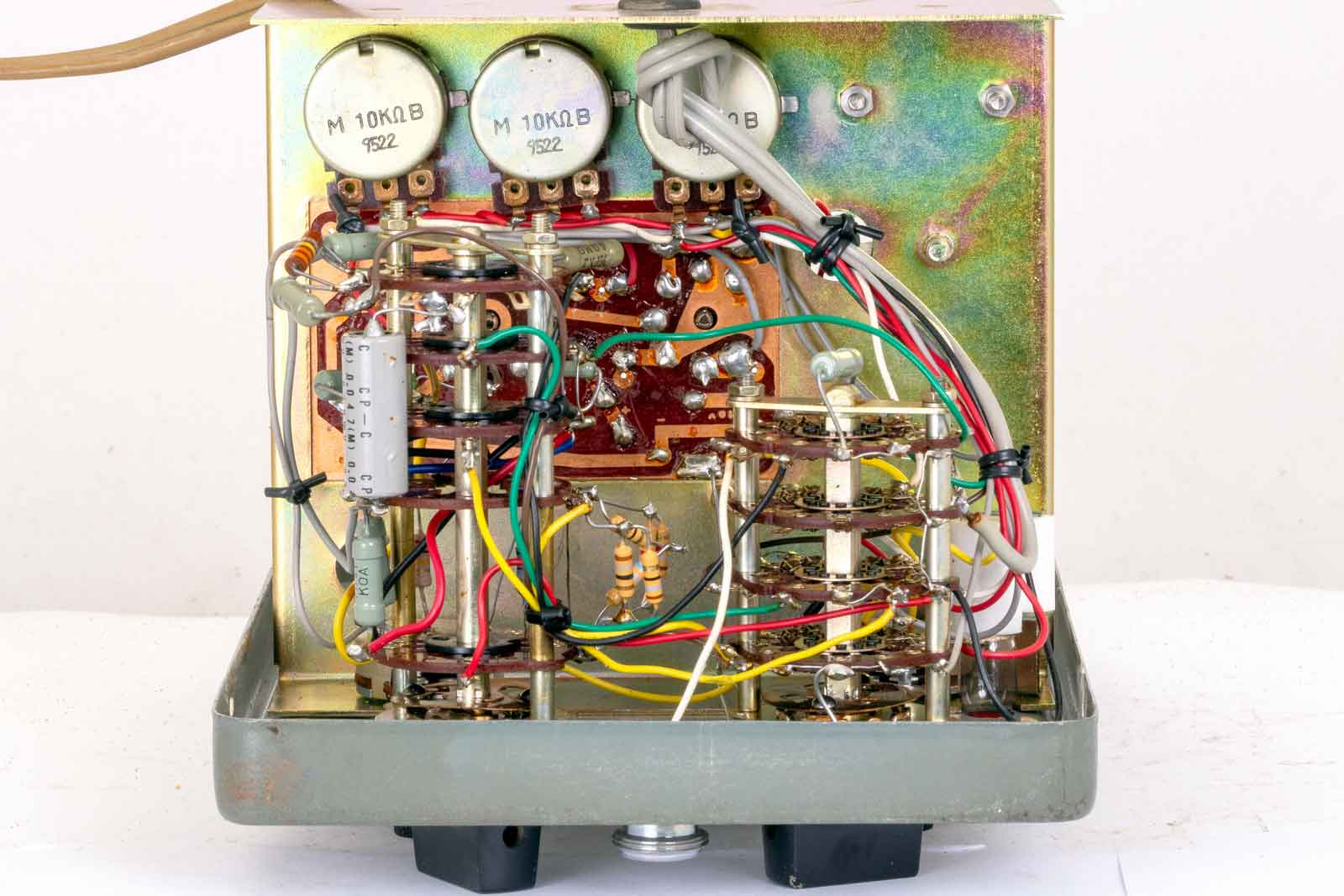

Onderaanzicht met boven de voorinstellings-potmeters voor vlnr. DC-meting, AC-meting en Ohm-meting.

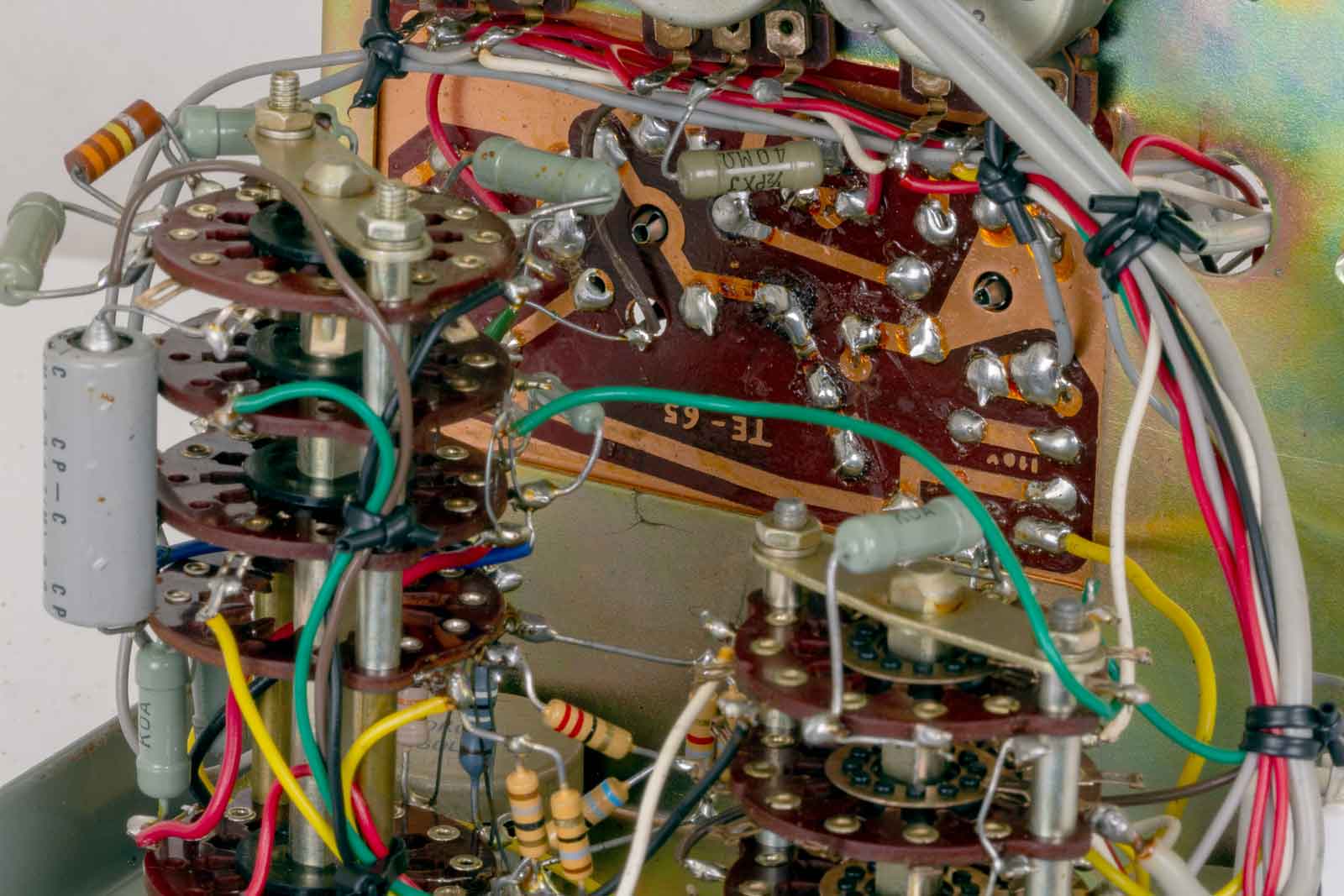

De buizen zijn gemonteerd op een print-board. Alles ziet er nog erg nieuw uit.

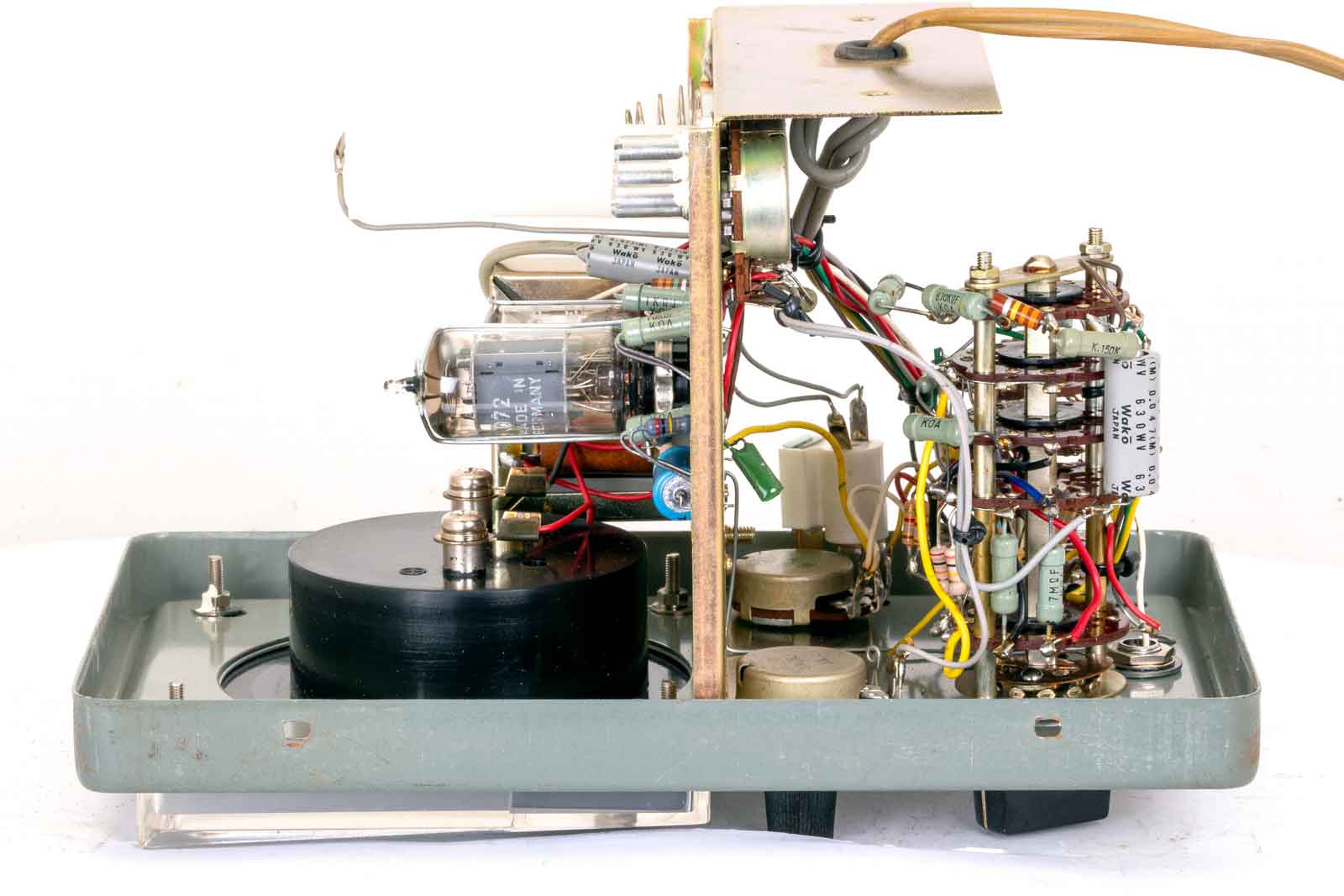

De rechter zijkant.

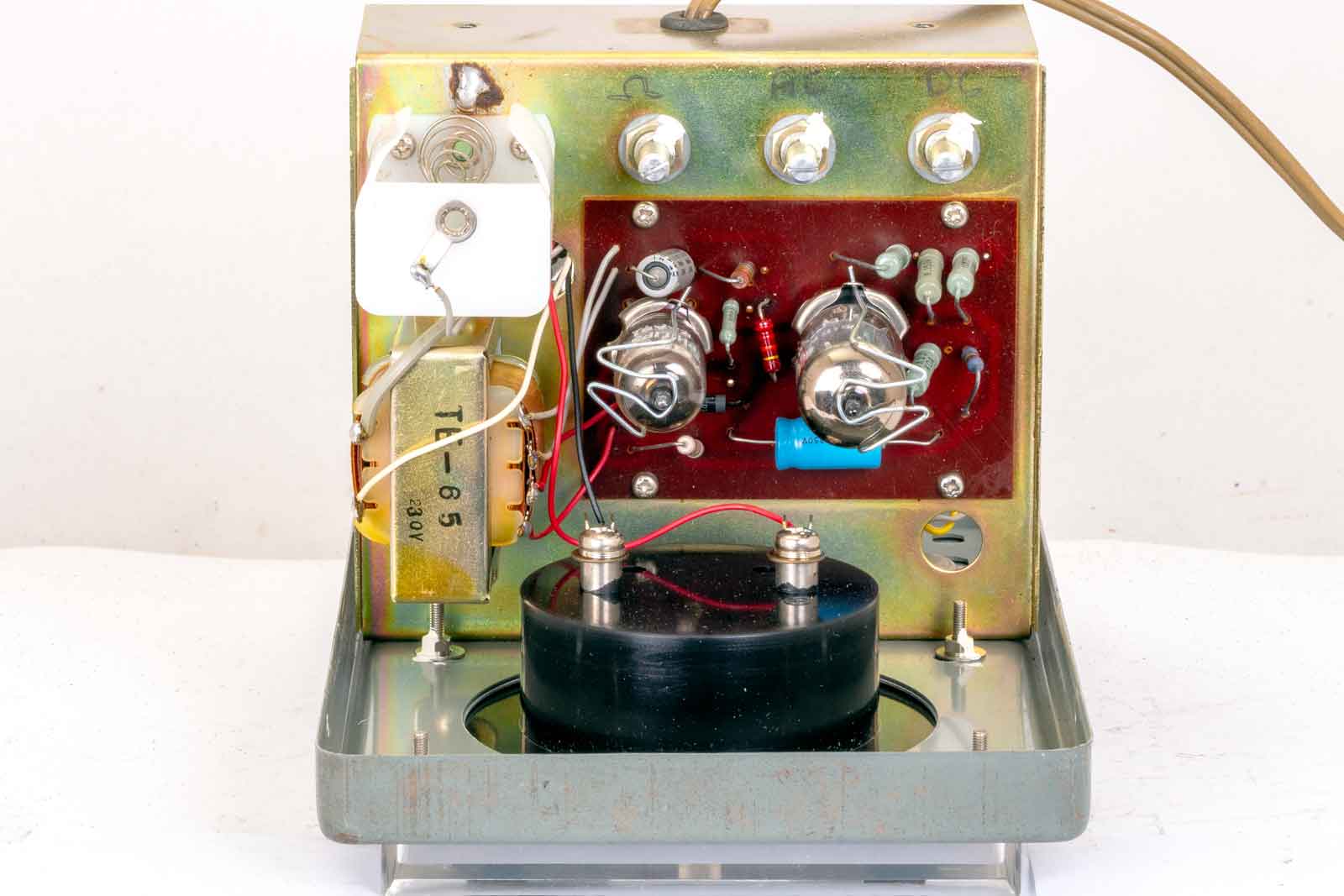

Bovenaanzicht, het kleine printje met de buizen. Het gat voor het meetinstrument is groot gekozen, waarschijnlijk om het kastje ook voor andere meetinstrumenten te kunnen gebruiken.

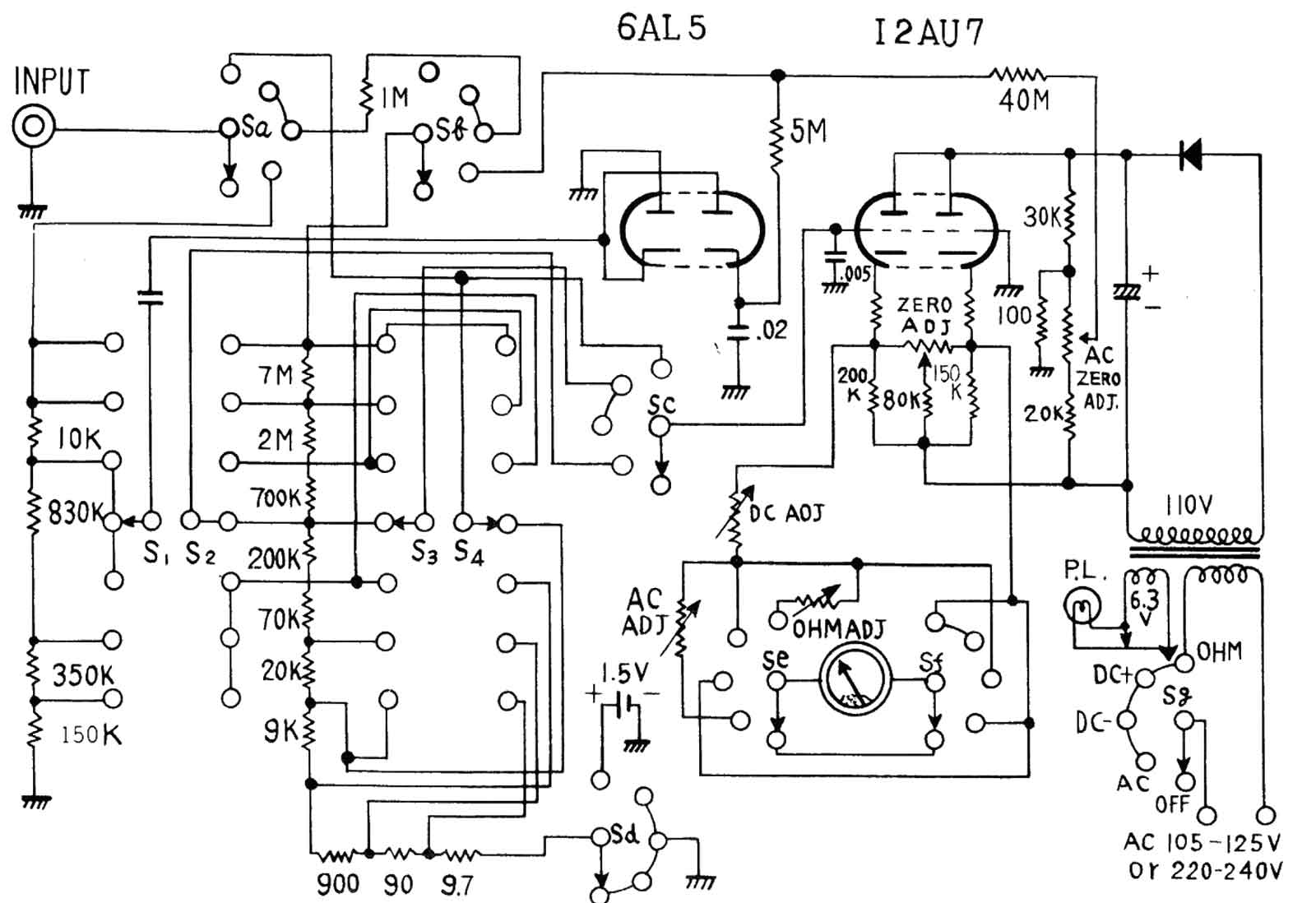

Het schema, dat ziet er niet echt spannend uit en is vergelijkbaar met veel andere buis-volt-meters. De ingangsimpedantie voor de DC-meting is 10 MOhm. Hoe veel dat voor de AC-meting is, is nergens te vinden. Misschien kom ik nog eens een advertentie tegen van dit instrument, daar zal het vast wel in staan.

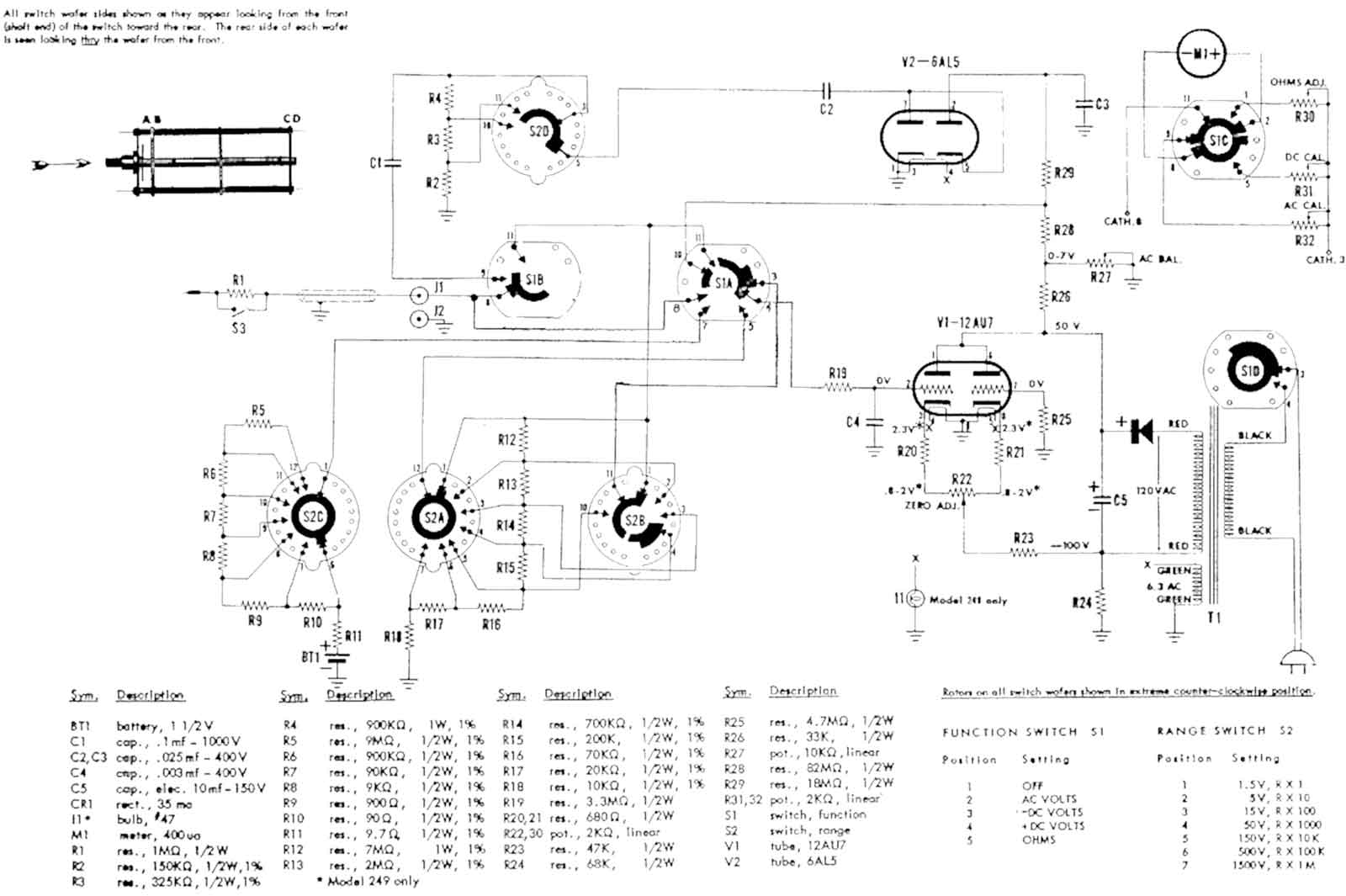

Het schema van een Eico BVM. Veel overeenkomsten....
Hier nog het TE-65 Manual in pdf.
