TECH TE-20 Signal Generator

Tech, TE-20.

Een HF-signaal-generator van Japanse afkomst. Het kon wel een zusje ( of broertje) van de Leader LSG10.
Door op de afbeeldingen te klikken krijgt U een groter formaat in een apart venster. (Lang leve het nieuwe macro-objectief)

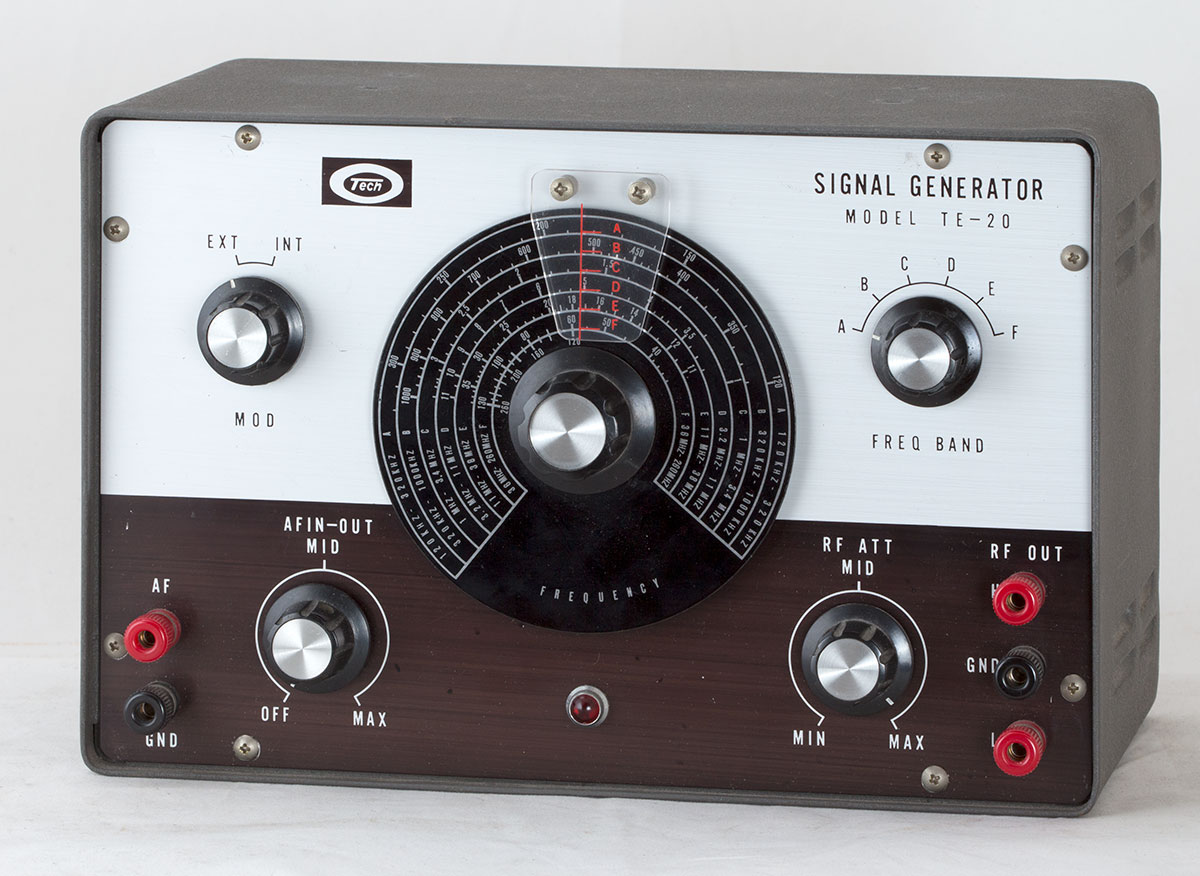

Het instrument in zijn geheel. De vorige eigenaar heeft het handvat er af gesloopt.

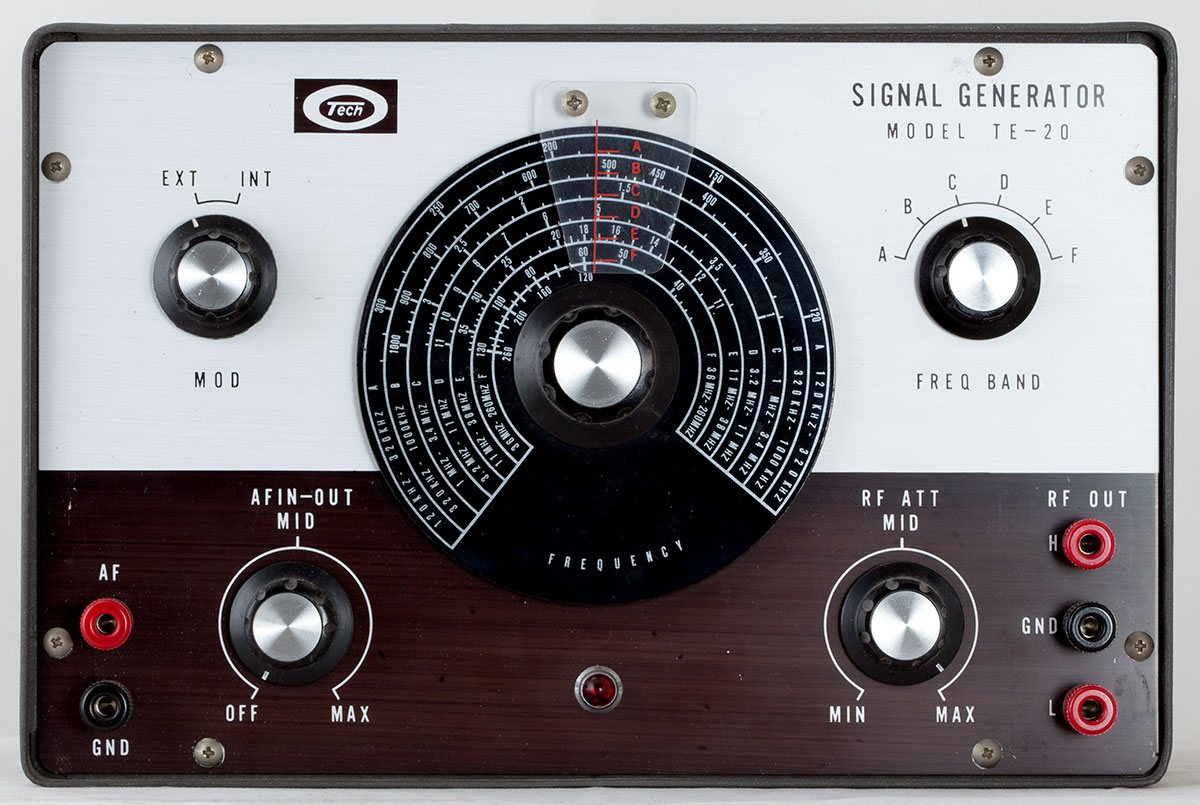

Vooraanzicht met alle bedieningsknoppen. Het apparaat heeft een bereik van 120 kHz tot 260 MHz in zes banden.
Er kan intern of extern gemoduleerd worden. Intern wordt een toon van 400 Hz geproduceerd. Een verdere beschrijving
vindt U onderaan de bladzijde in de vorm van het manual in pdf.

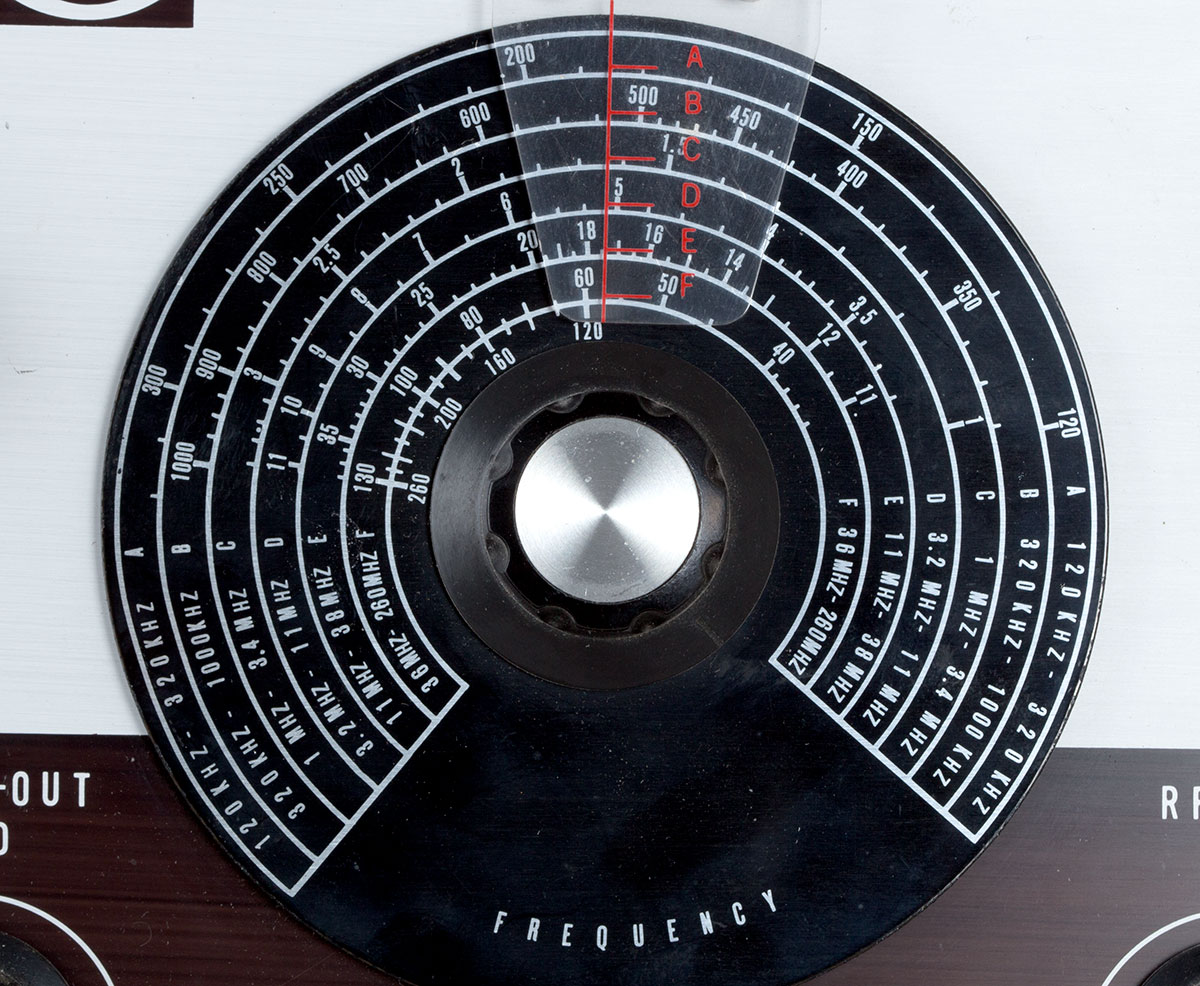

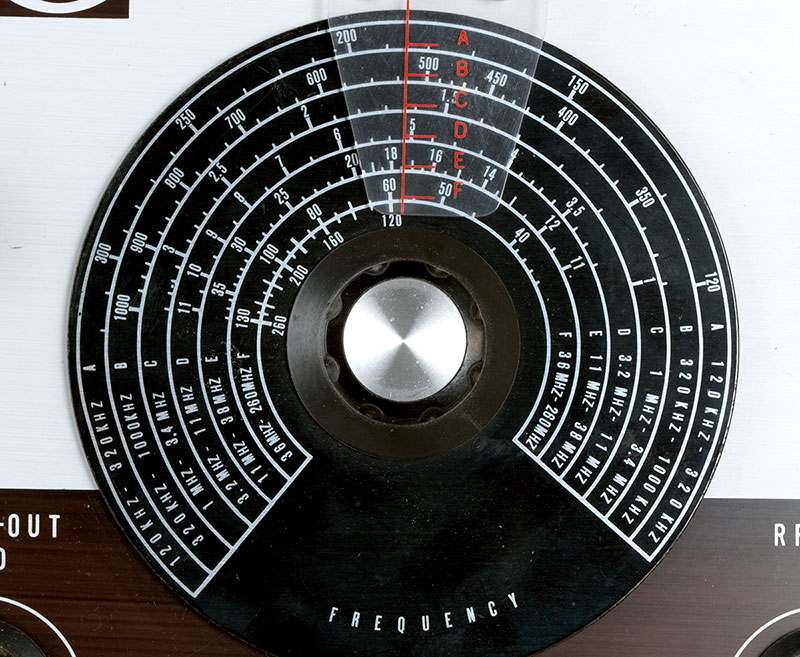

De schaal met de verschillende frequentie-gebieden.

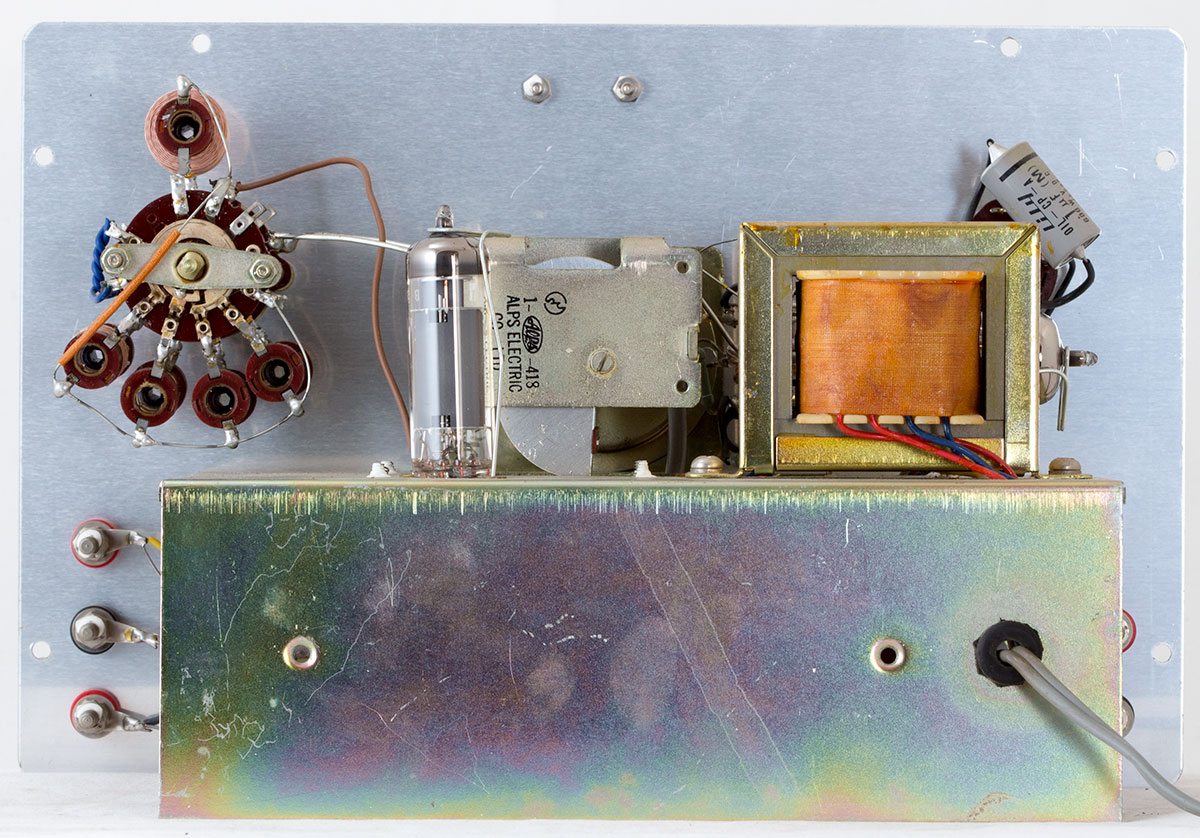

De achterkant met de voedingstrafo rechts en het spoelblok links.

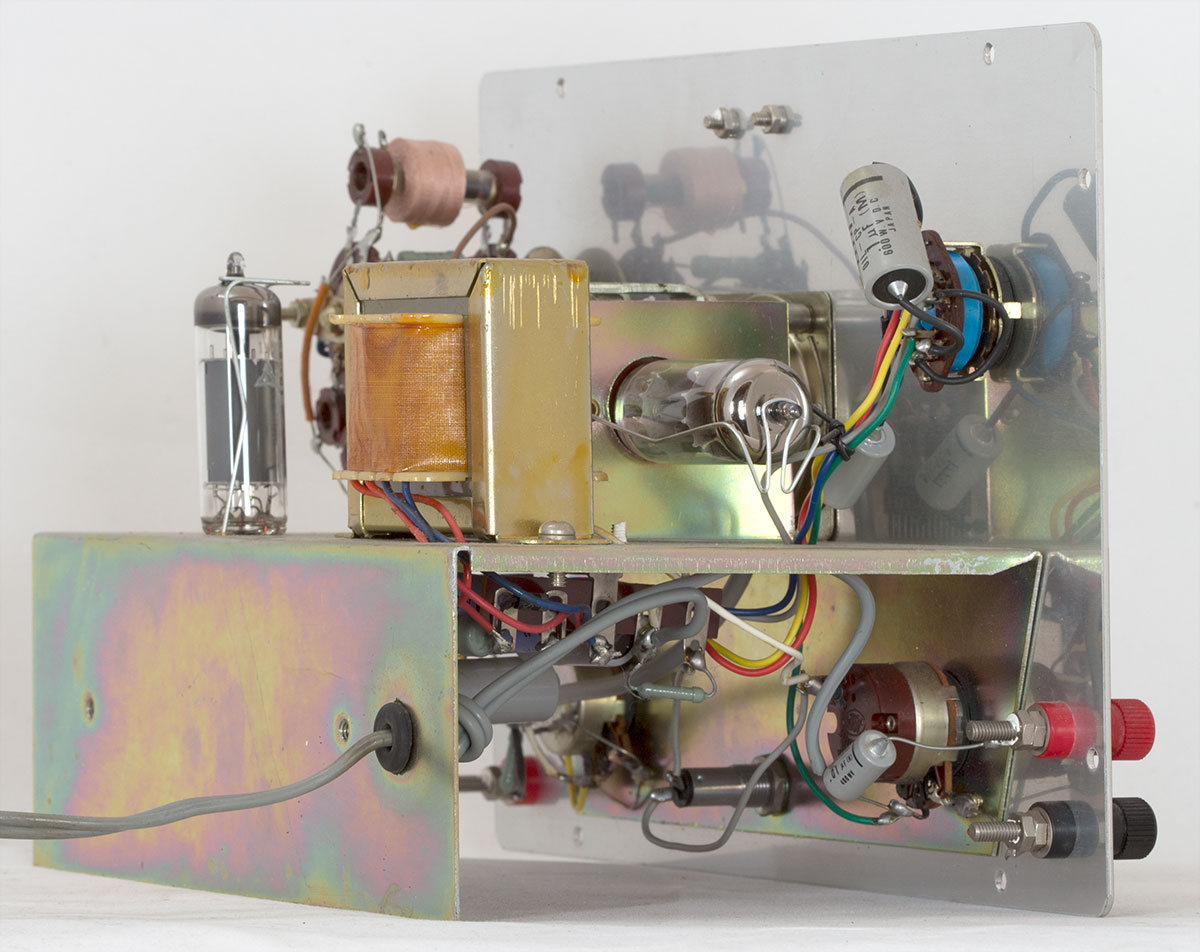

De linker zijde met de oscillator-buis

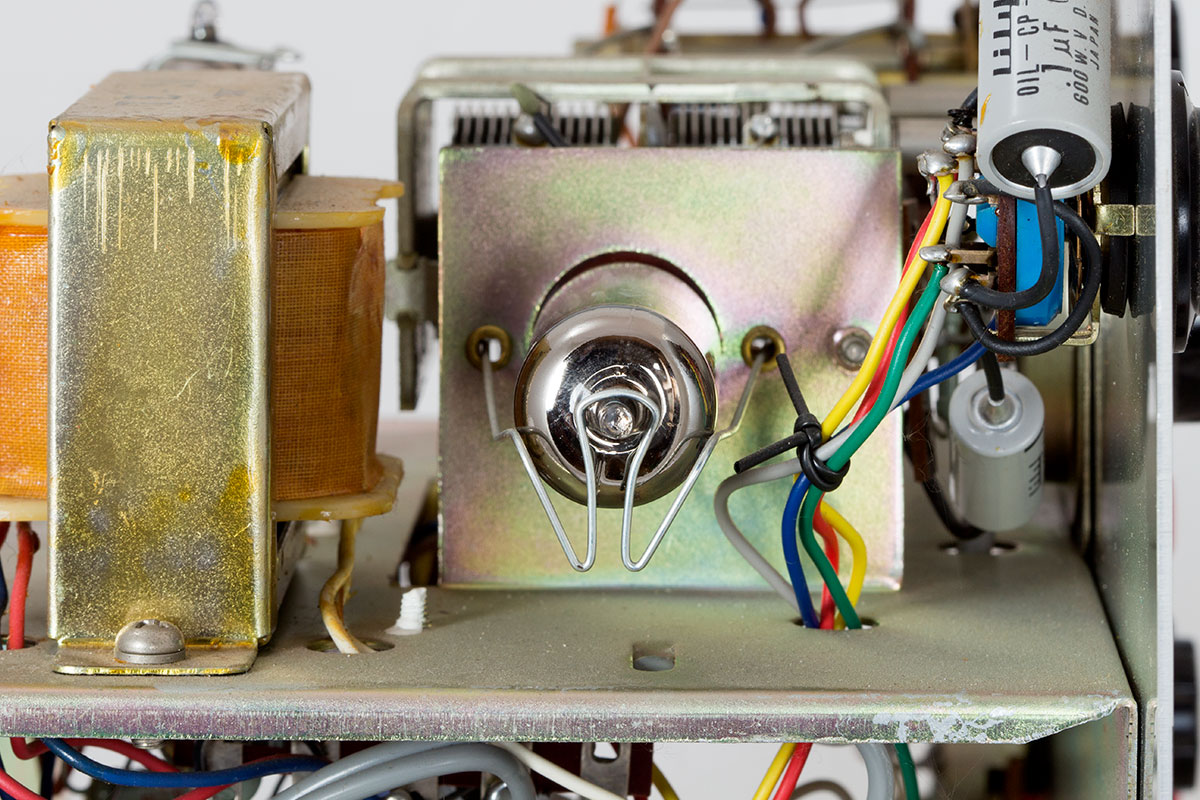

Linker kant vergroot.

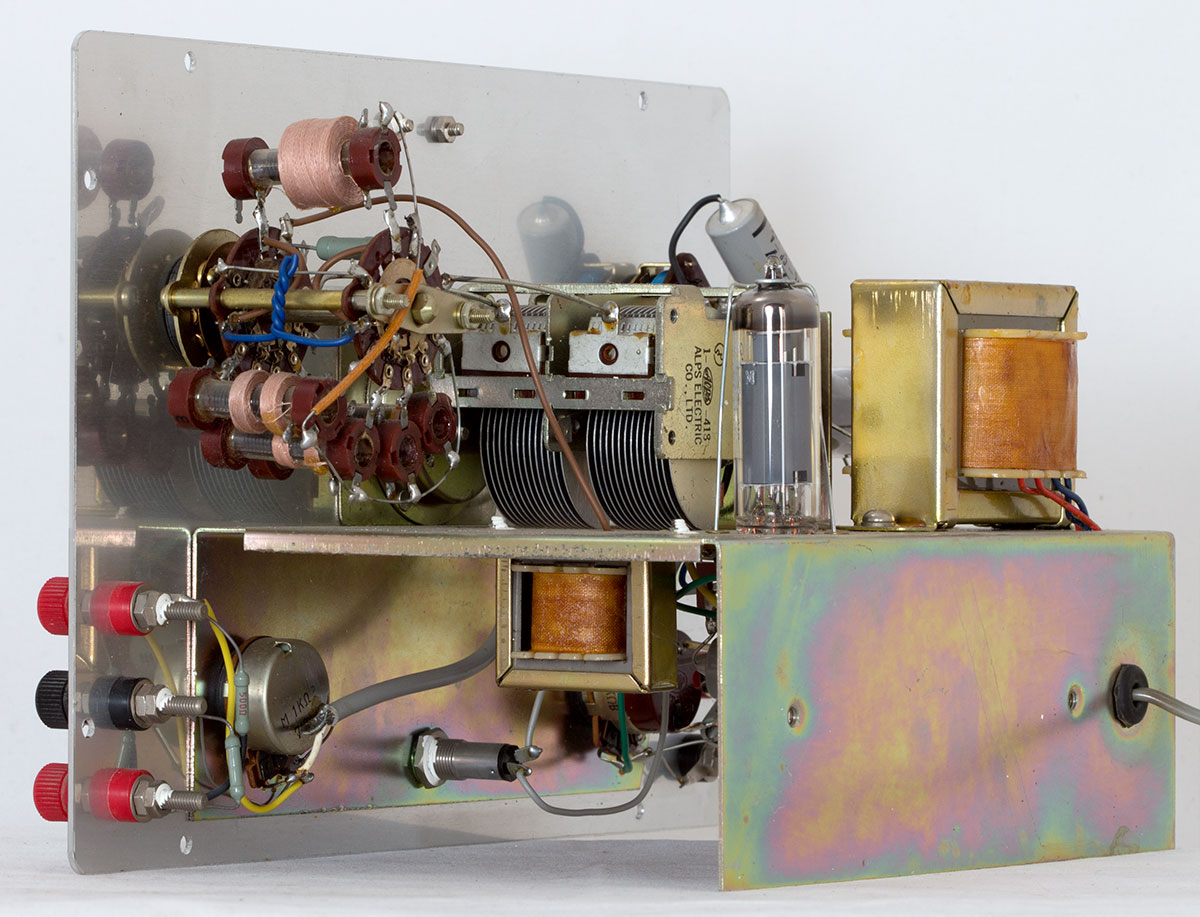

Een blik op de rechter kant. De trafo onder is een spoel die deel uitmaakt van de modulator.

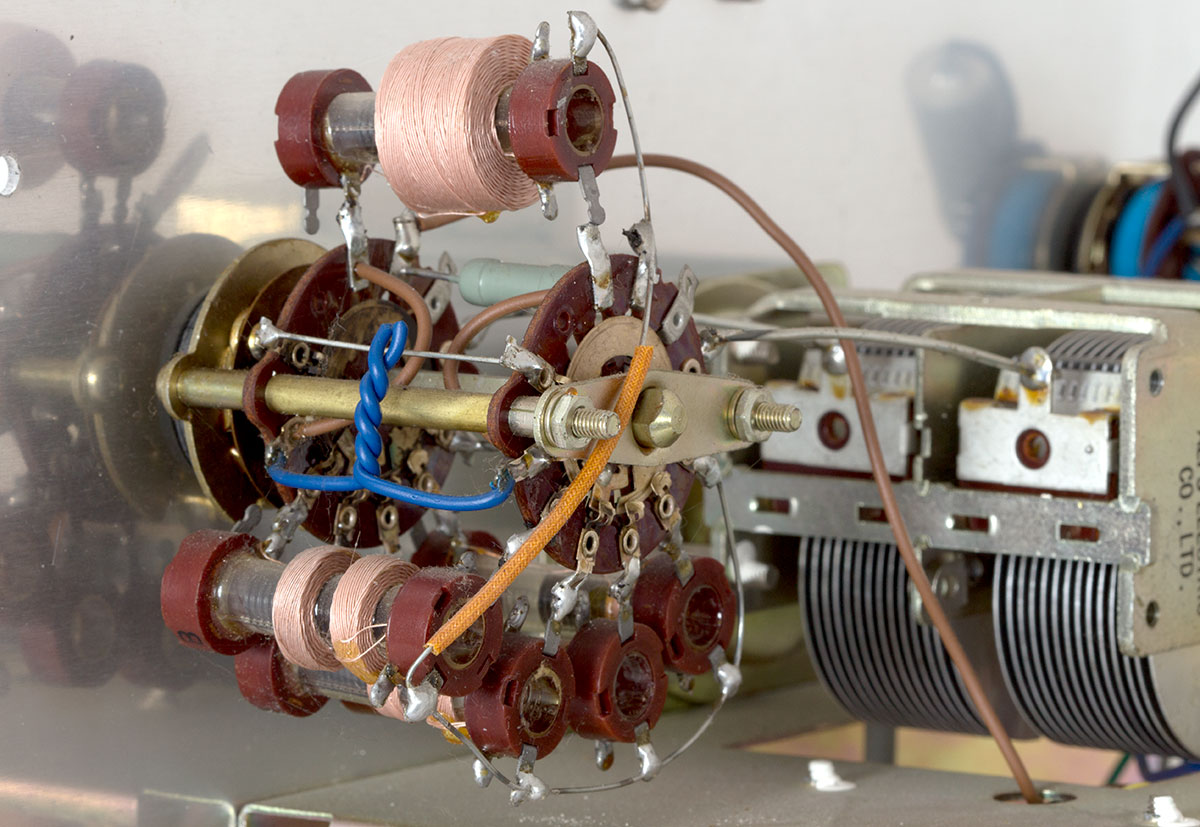

Het spoelblok met daarachter de afstem-condensator.

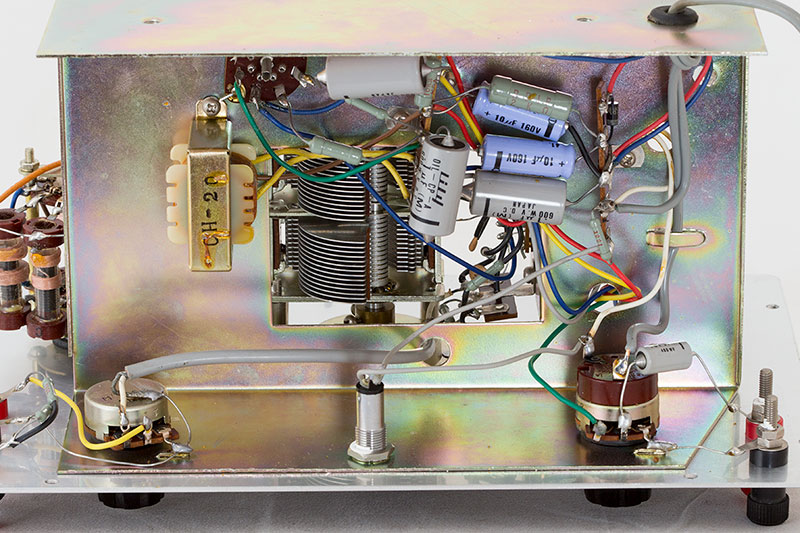

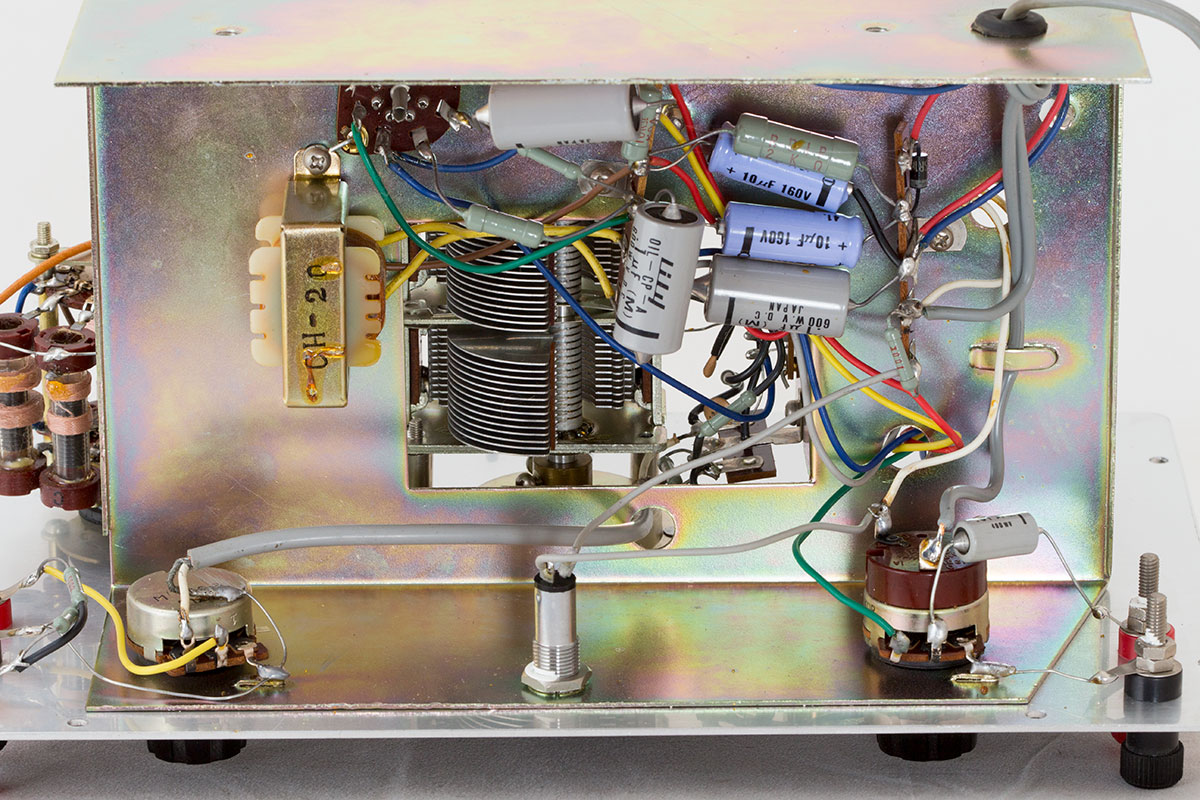

De onderkant.

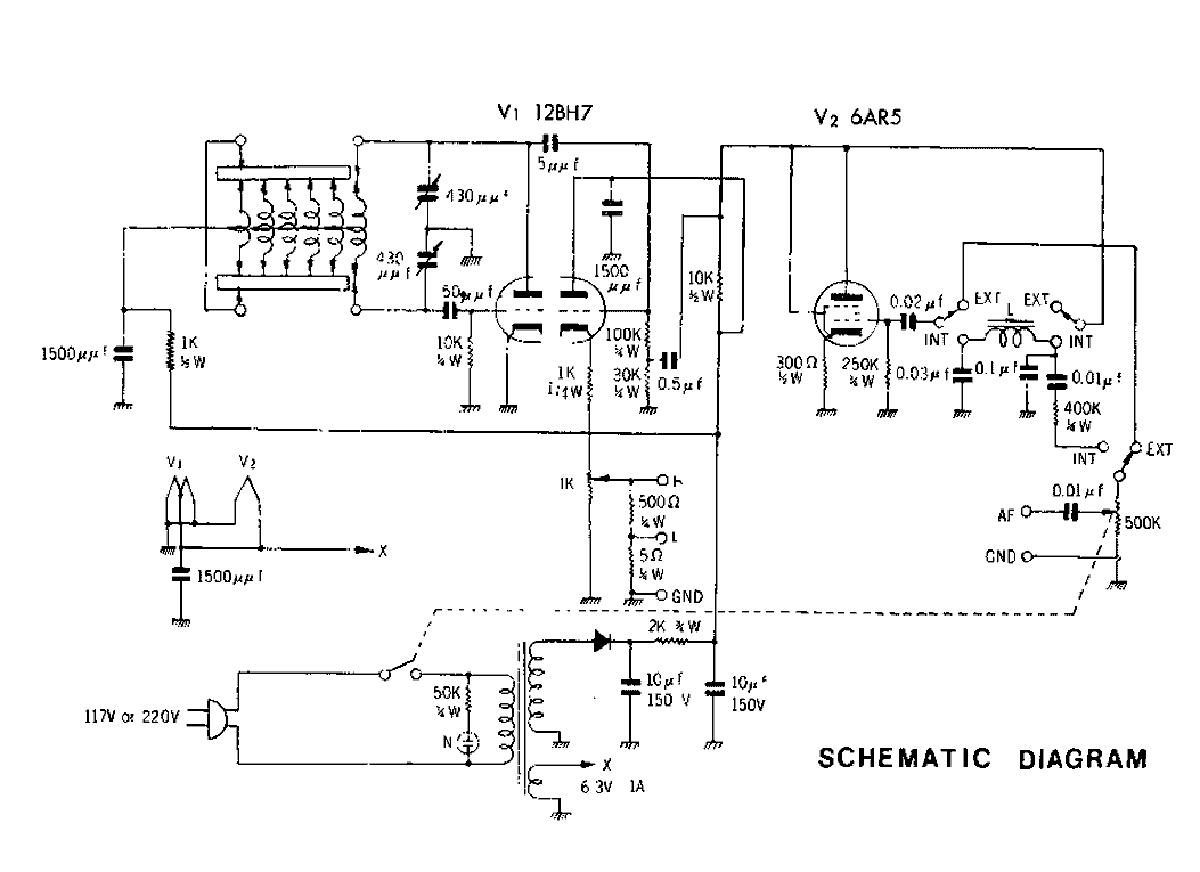

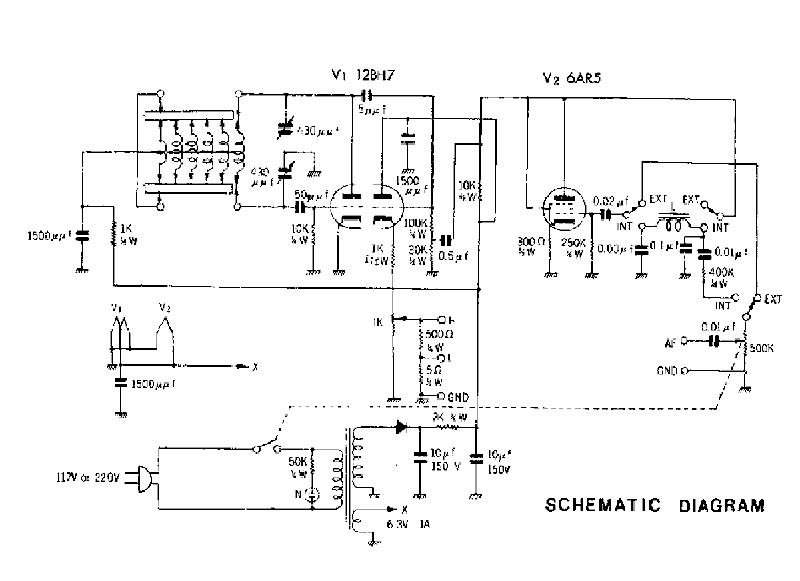

Het schema, het is niet veel, maar het werkt en je kunt er prima mee werken. Vooral wanneer je er een digitale frequentiemeter
aam koppelt is het een uitstekend apparaat.

Hier nog het TE-20 Manual in pdf.
