WS-19 Accessories





Dit hoofstuk behandelt de bijbehorende spullen van de WS-19

Klik op de types en U ziet de details;

- Aerials No1,  ZA 11532
- Aerial Base No.8.
- Aerial Base voor WS-52 ??
- Aerial Base de B-Set
- Plates seating 04
- Adaptor "V" Laport
- Aerial Base N0.28
- Vario-meter
- Covers Waterproof No.16
- Case Spare 5c
- Case Spare Valves WS-19
- Condensor X5
- Hydrometer
- Insulator W / T  B
- WS-19 pocketbook
- Headgear/mike No.8
- Breast Set Assembly
- X-tal calibrator
- Control units overzicht
- Control unit 1 MK II
- Control unit 1A MK II
- Control unit 3B MK II
- Plate and Bracket Assembly No. 1

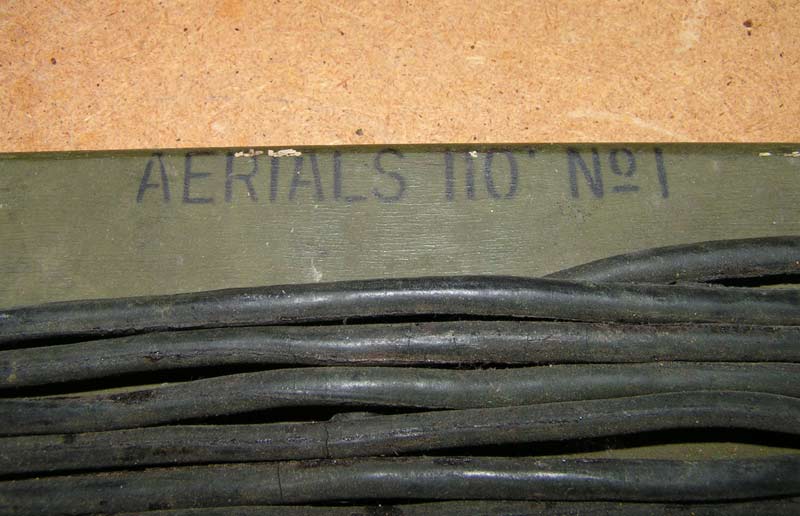

Aerials No.1  ZA11532

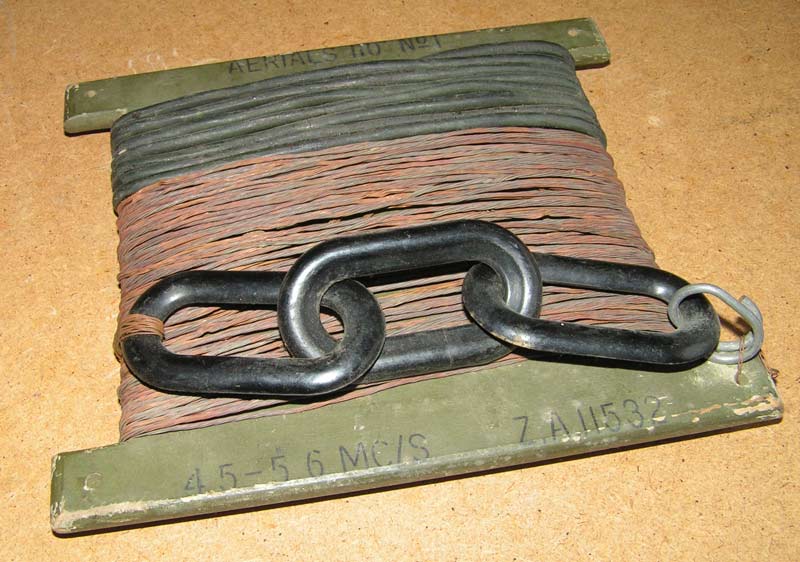

De draadantenne voor het bereik 4,5 tot 5,6 Mc's, ik durf hem niet af te wikkelen, het ziet wat broos uit.

Het is ZA 11532 of de 110 ft. uitvoering.

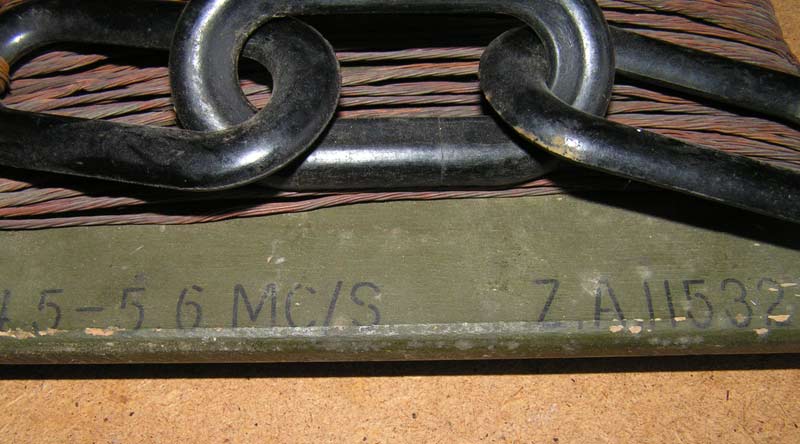

Aan dit nummer is niet te zien hoe lang de antenne is.

Terug naar overzicht







Aerial Base 08 ZA 1763 Flex rubber

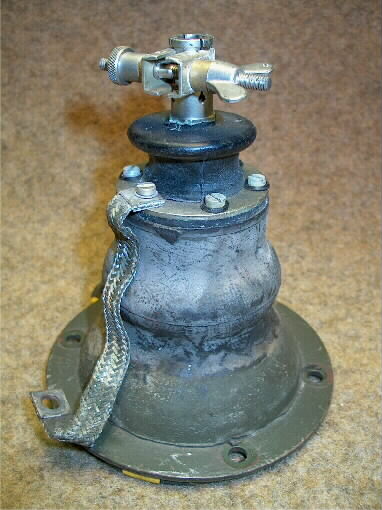

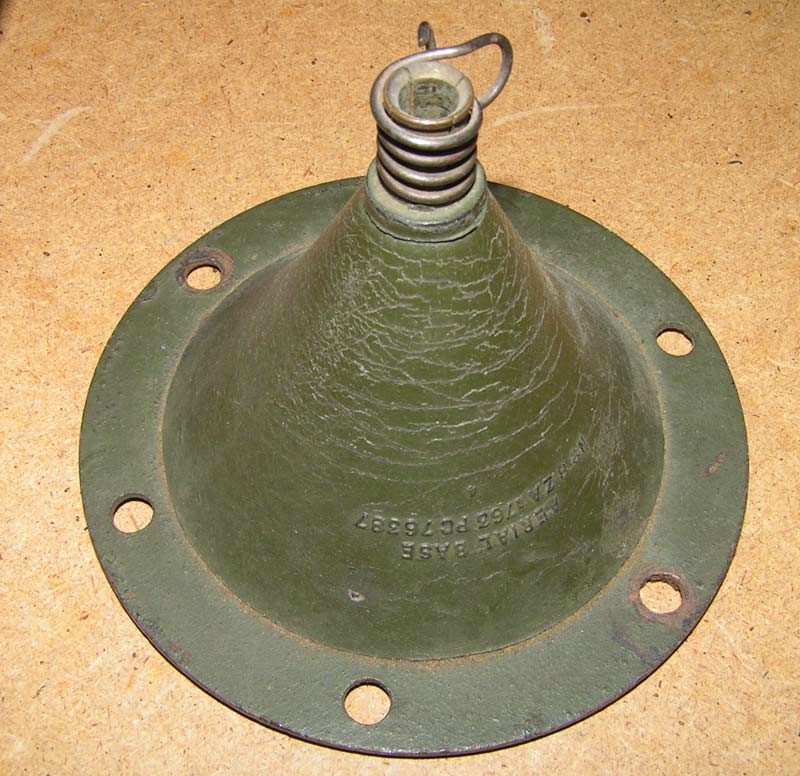

Aerial-base No.8 , de felxibiliteit zal wel niet meer zo goed zijn.

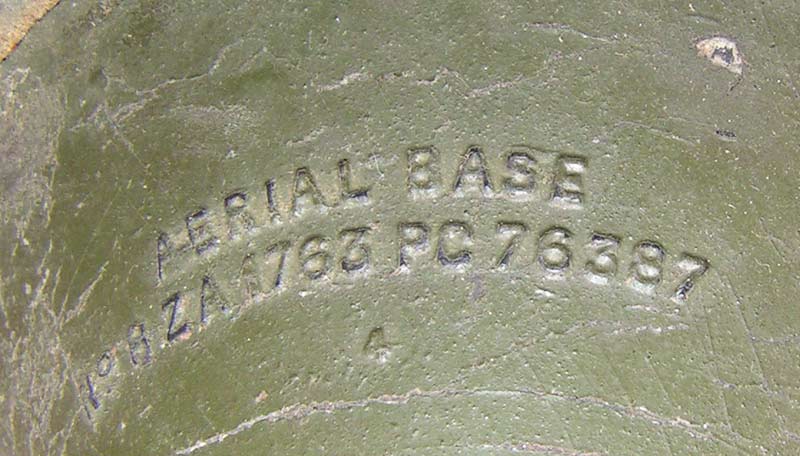

Het type-Nummer.

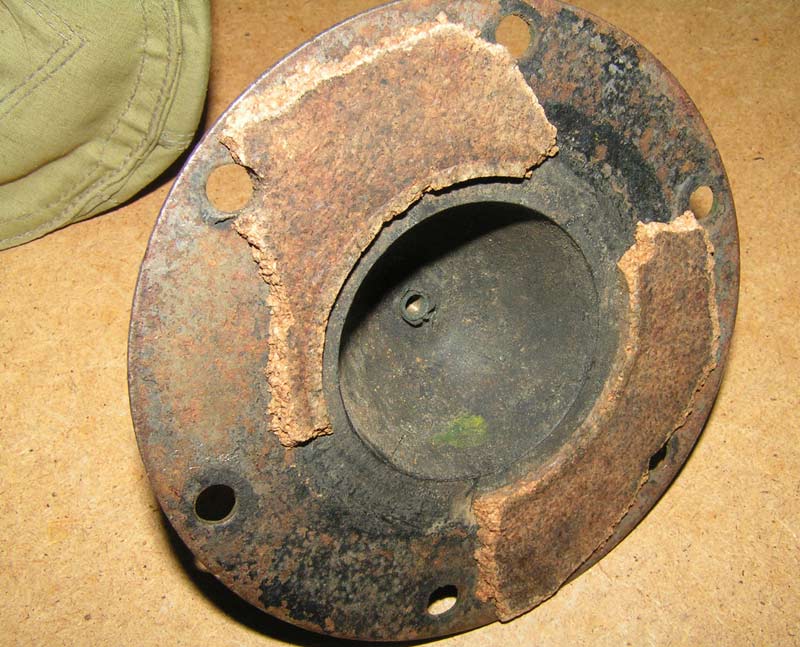

Tijd voor een nieuw laagje kurk.

Terug naar overzicht.







Aerial-base-voor WS-52 ??

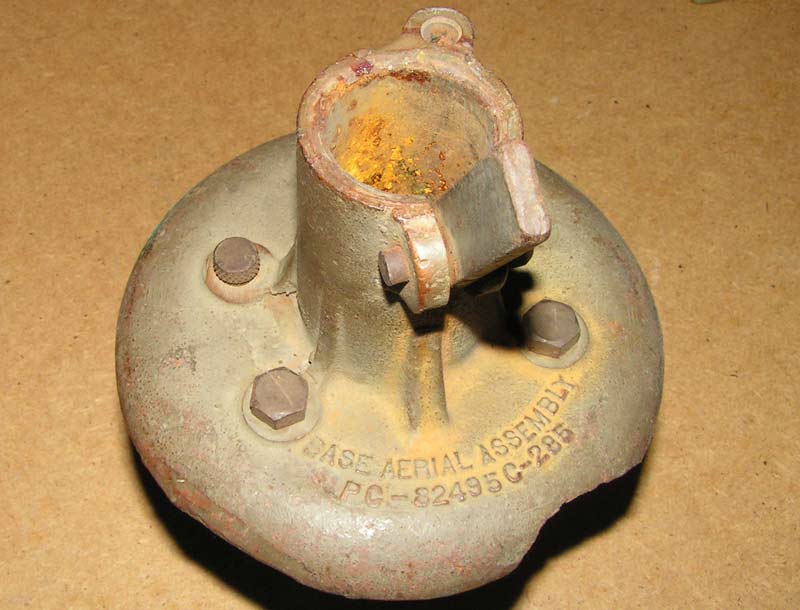

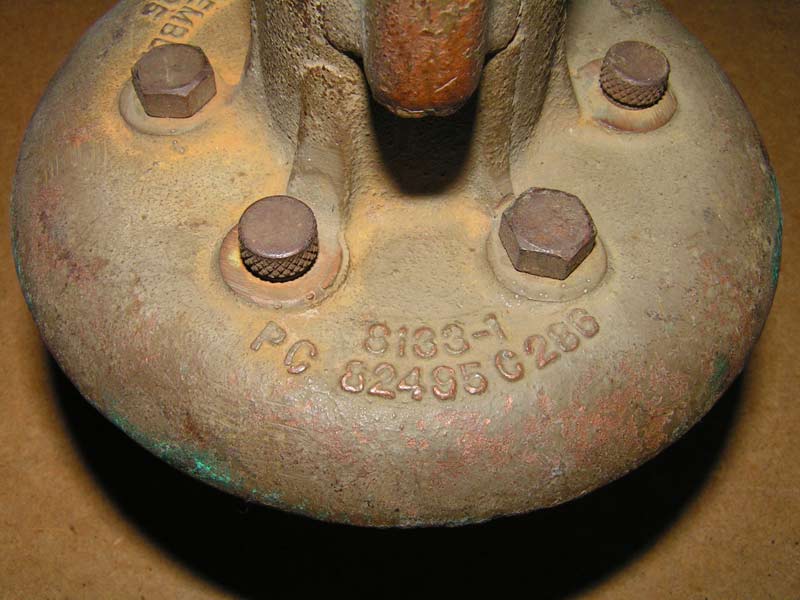

Aerial-base voor een Ws-52 Canadian ??

Het nummer is zelfs in de boeken van Louis Meulstee niet terug te vinden.

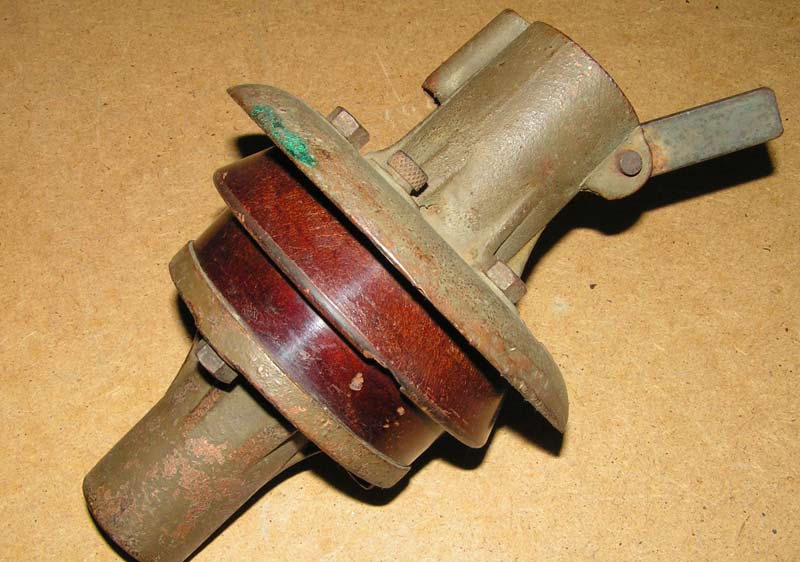

Zijaanzicht van dit solide model.
Terug naar overzicht.







Aerial-base 9A, de antenne voor de B-set ZA 10322

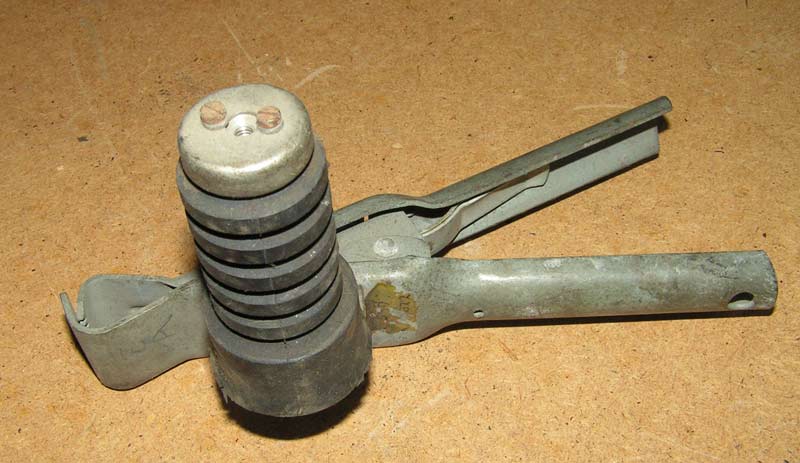

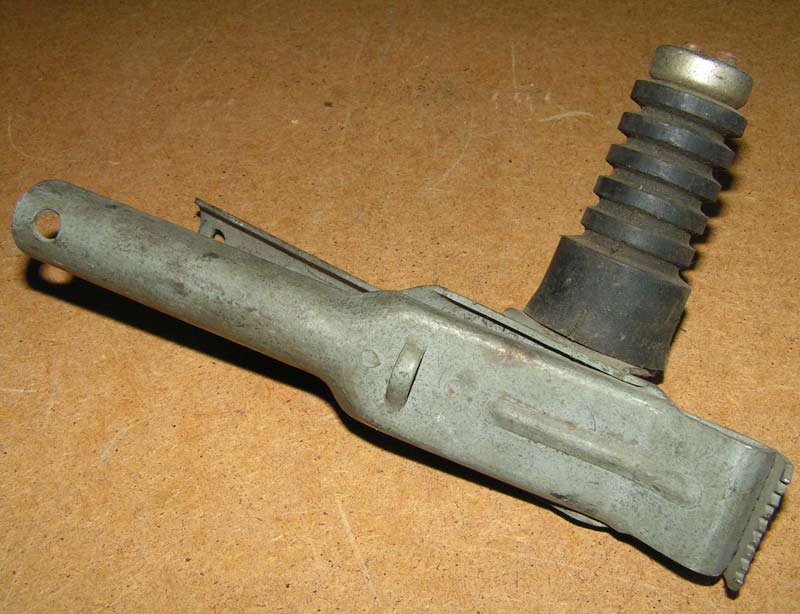

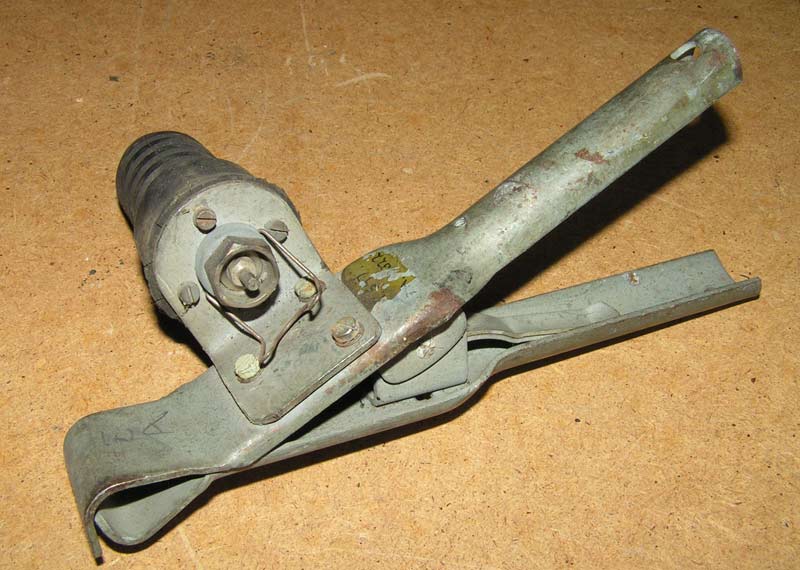

Aerial-base No. 9A,  deze kon overal aan worden geklemd en was bedoeld voor de spriet van de B-set.

.

De kabel-aansluiting.

Vanuit een andere hoek.

Terug naar overzicht.

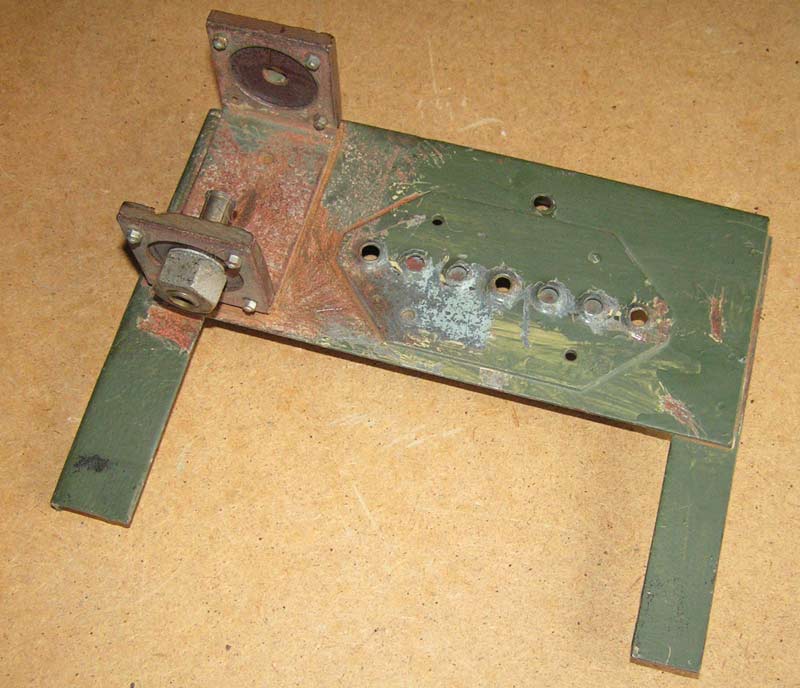

Plates Seating 04, een antenne bevestiging

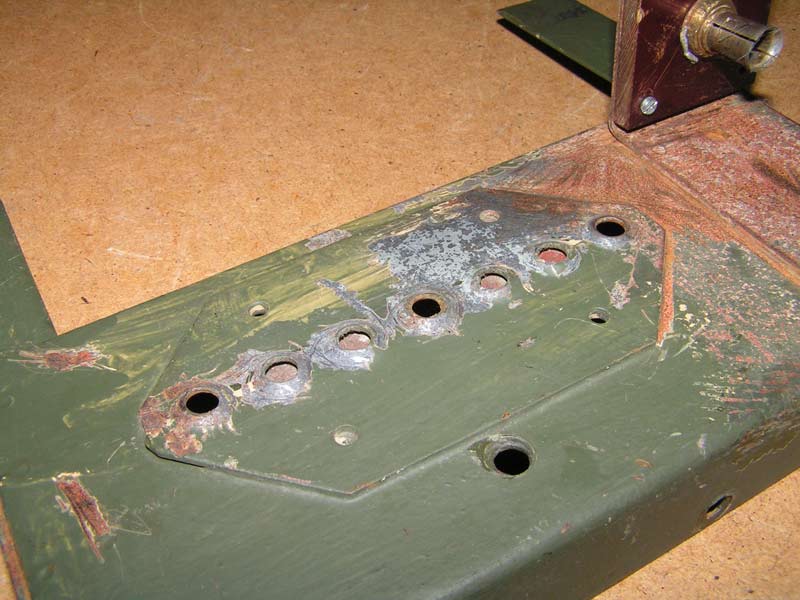

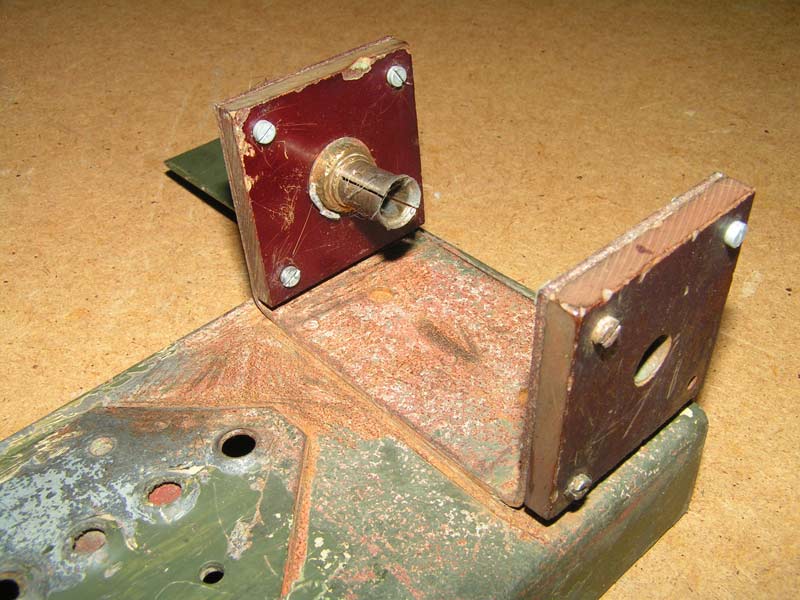

Dit stuk metaal kon aan de linker zijkant van de WS-19 worden bevestigd. De antenne werd in de houder geprikt. Rechts is plaats voor de variometer.

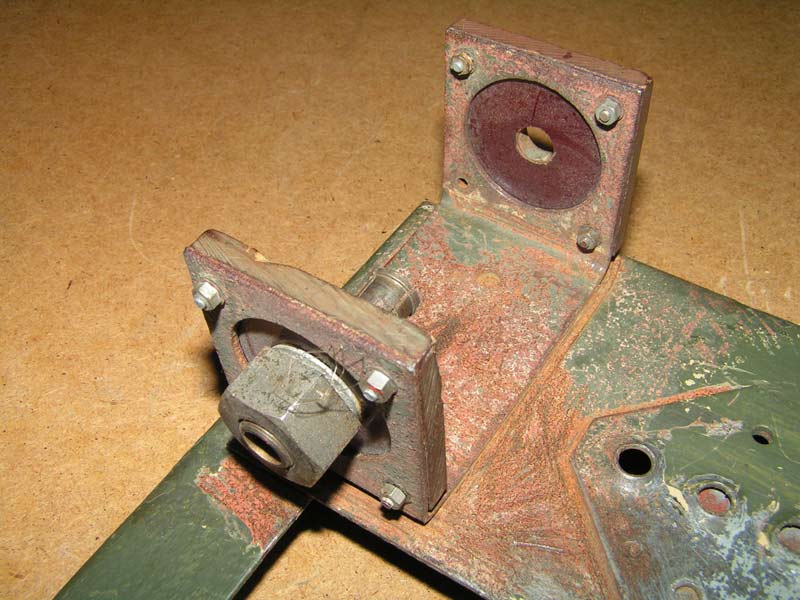

De antenne-voet.

Nog eens de voet.

De plaats voor de variometer.

Terug naar overzicht.

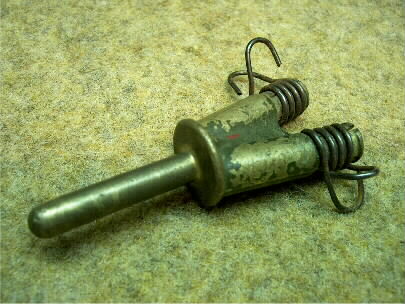

Aerial-bases-No.8, Adaptors " V " Laport ZA/CN 0702

Aerial-bases-No.8, Adaptors " V " Laport ZA/CN 0702.

Terug naar overzicht.







Aerial-base-No. 28 ZA 41843

Aerial-base No. 28 van Na de tweede wereldoorlog, werd wel bij WS-19 gebruikt.

Terug naar overzicht.







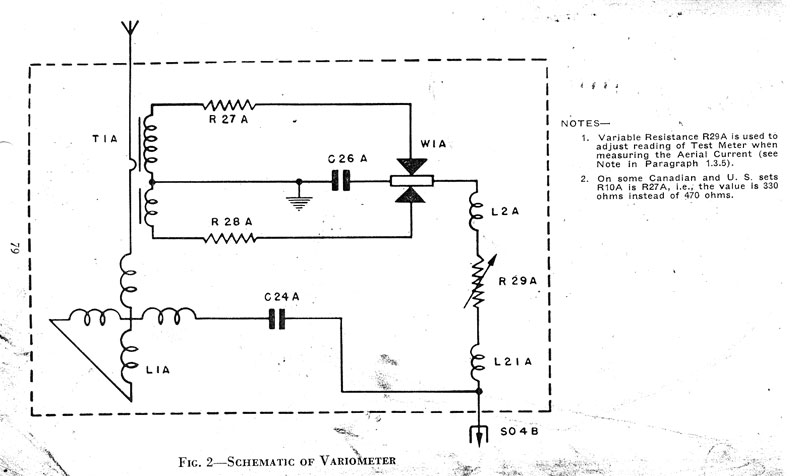

Aerial Variometer MK III Z.A. 10488

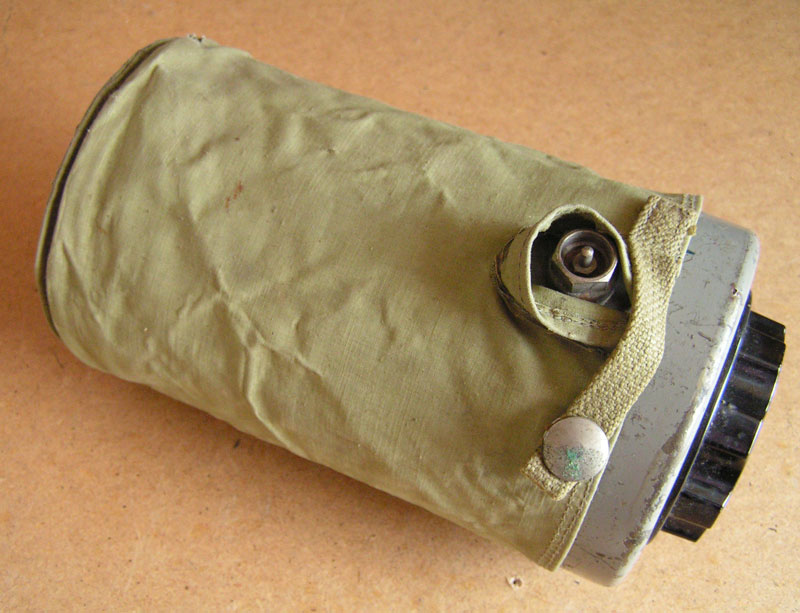

De Aerial Variometer met de beschermhoes, sluiting van de aansluitkabel.

De gladde kant, er zitten echter drie gaatjes in voor de bevestiging van de variometer.

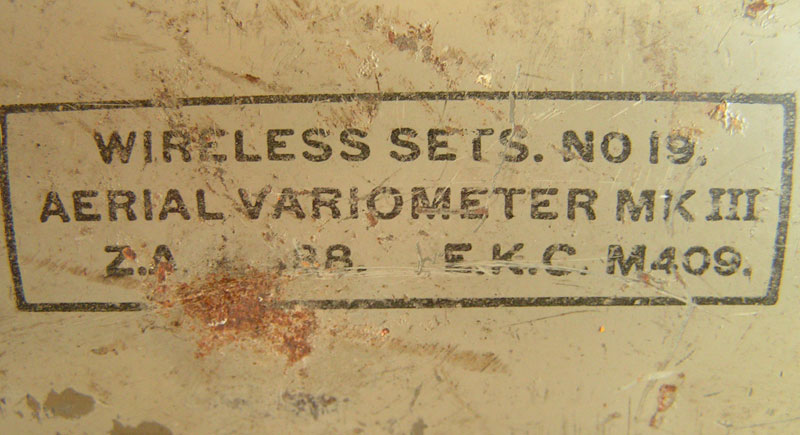

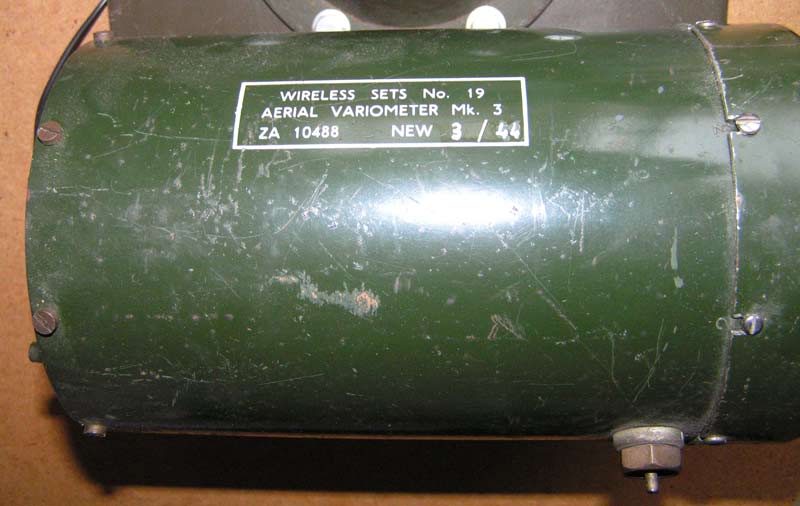

Het type-plaatje.

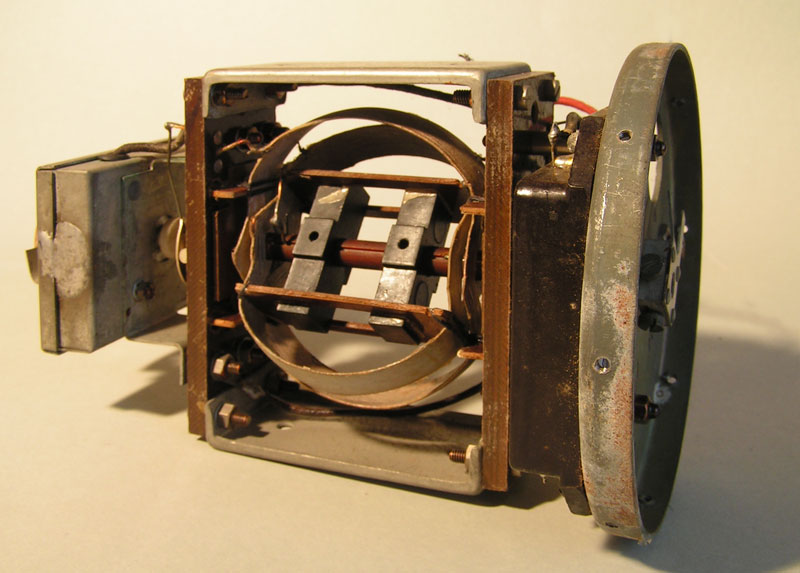

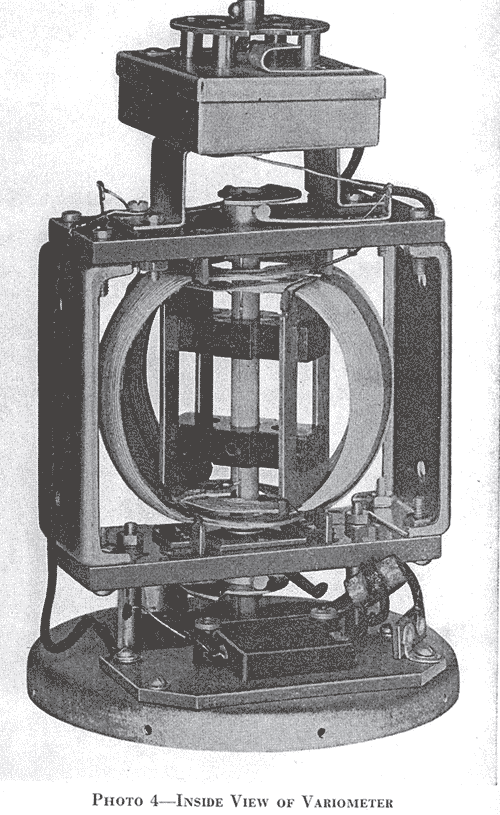

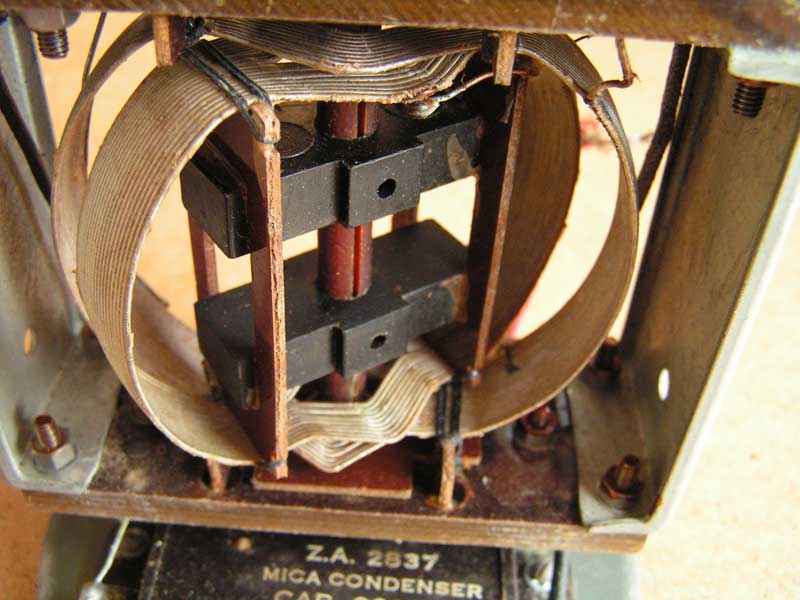

Binnenwerk van het apparaat.

Hetzelfde, maar dan vanuit een andere hoek.

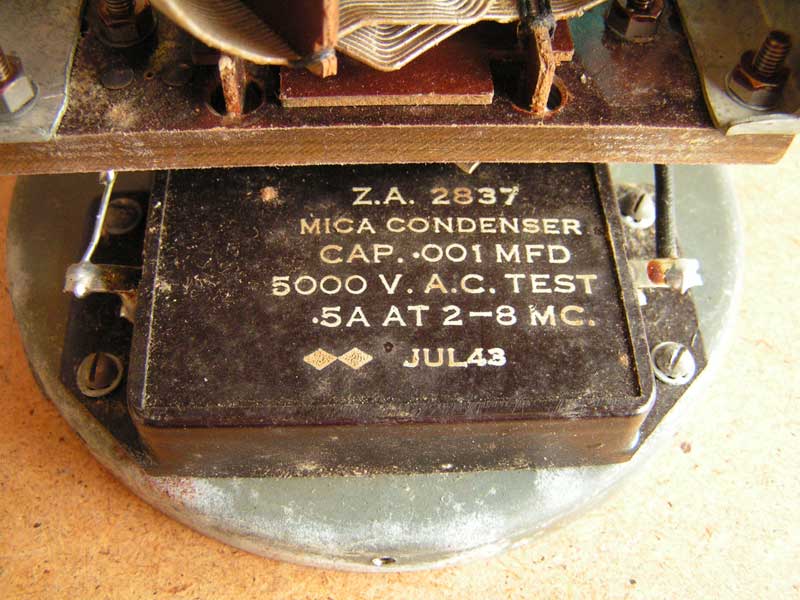

De koppelcondensator C17C.

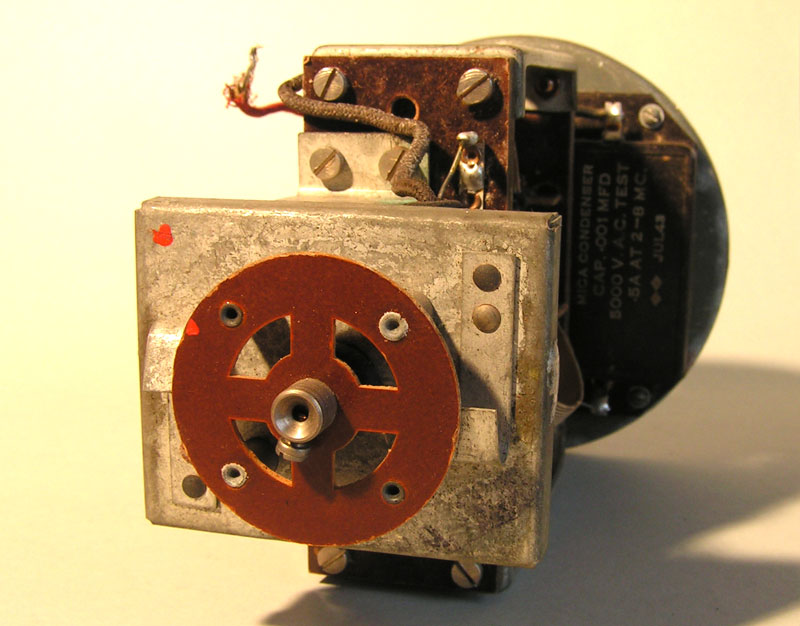

De antenne-aansluiting.

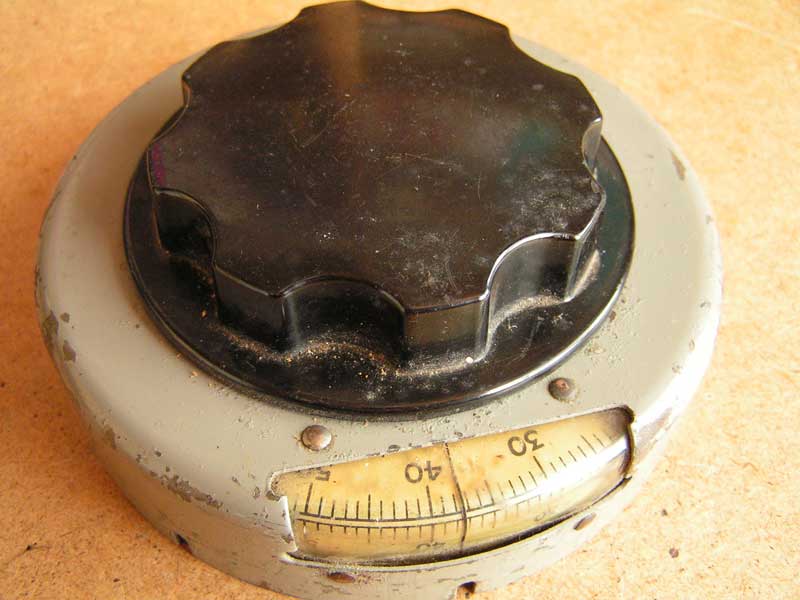

De bedieningsknop met schaal.

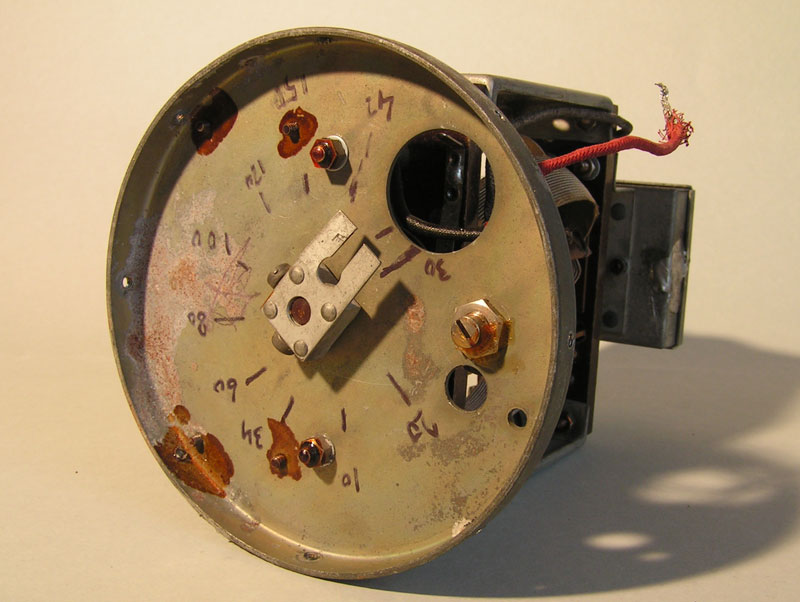

De binnenkant van de deksel met knop.

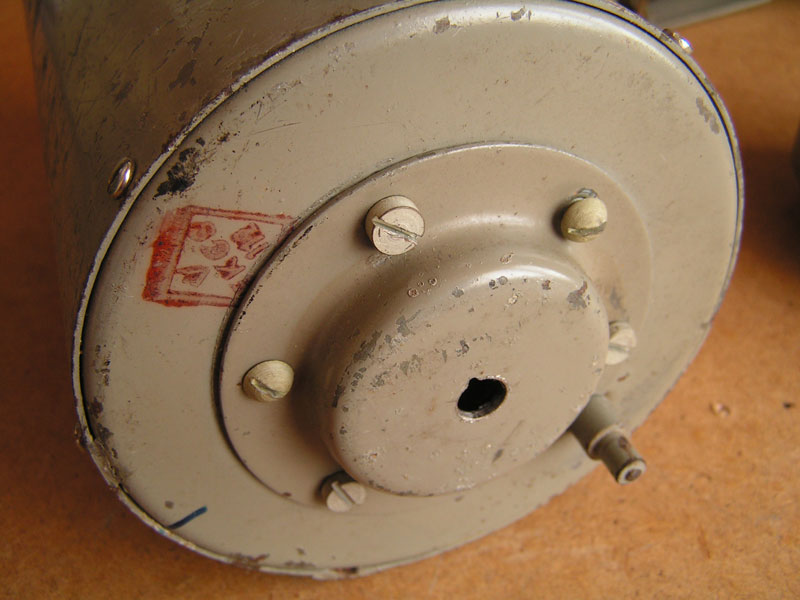

De achterdeksel.





Terug naar overzicht.







Covers, waterproof No. 16

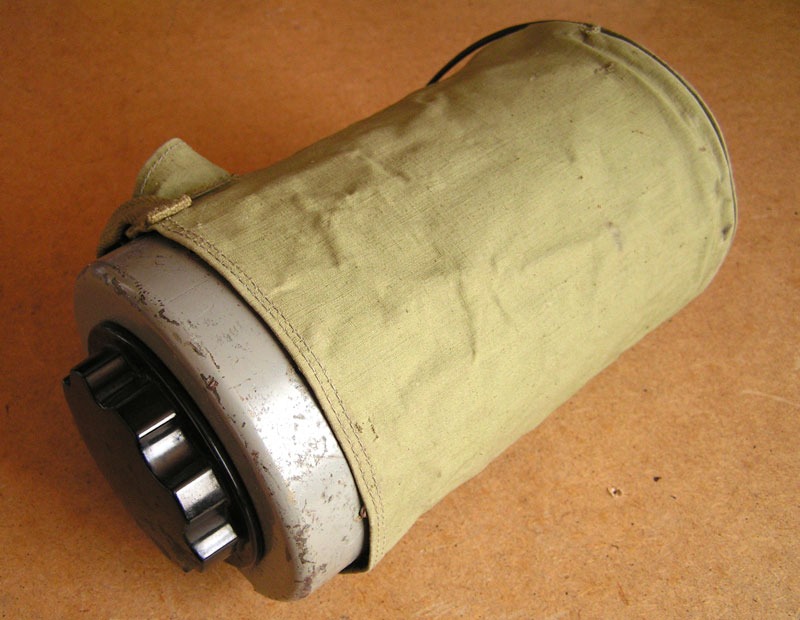

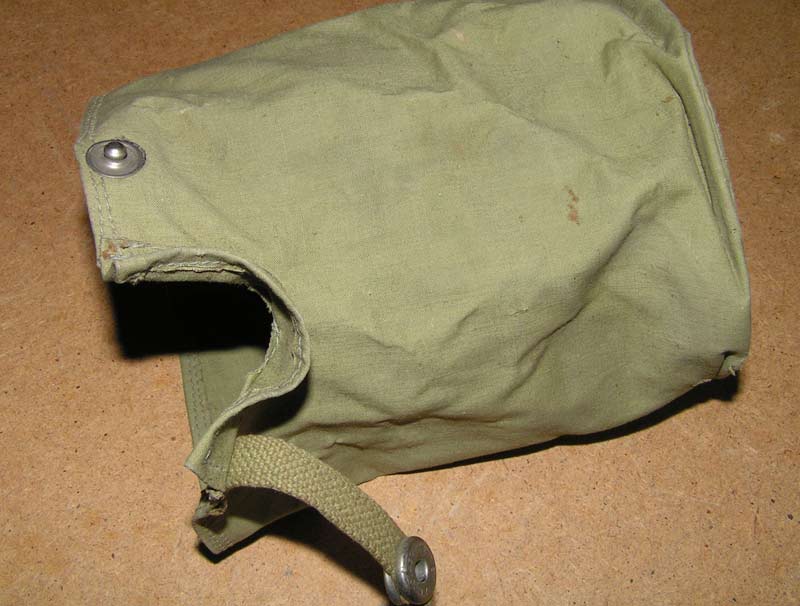

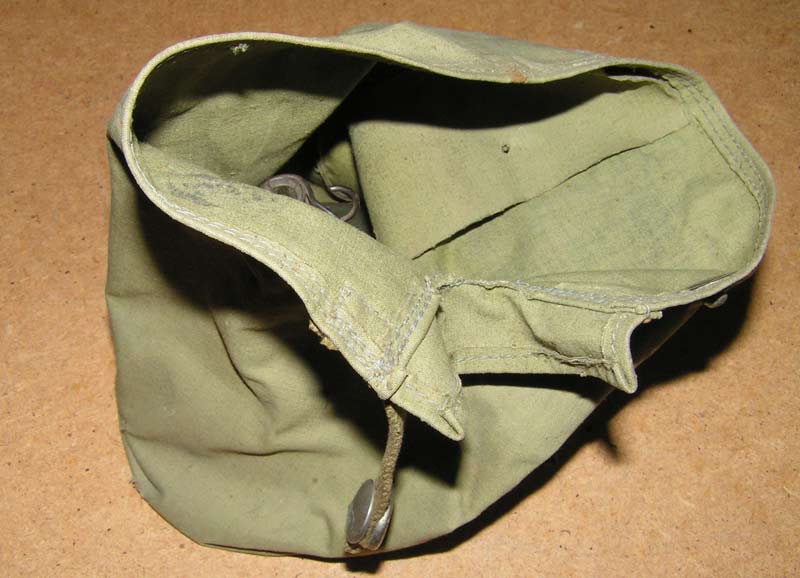

Een waterdichte zak om de variometer tegen weer en wind te beschermen.

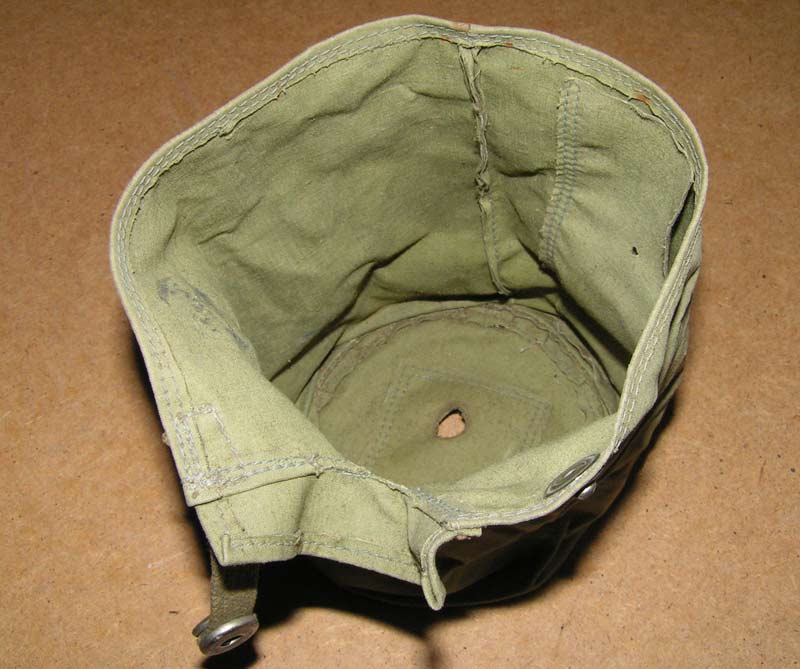

Het binnenaanzicht .

De uitsparing is voor de kabel naar de WS-19 HF-output connector.

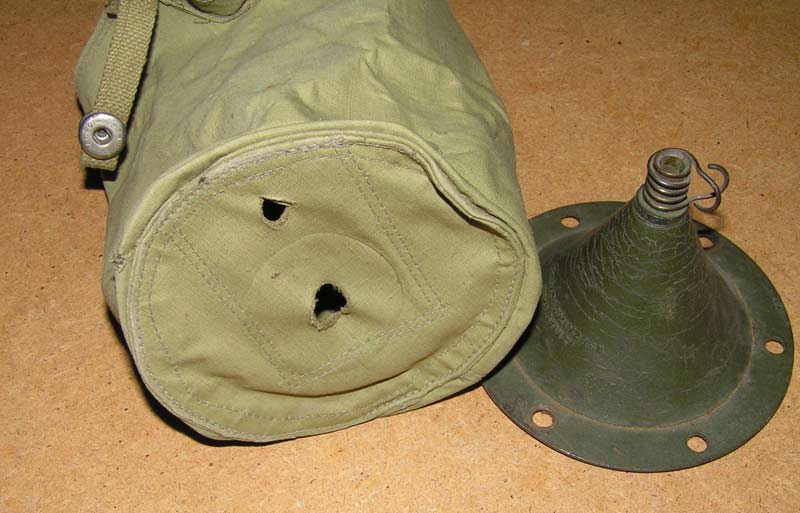

De onderkant met de openingen voor aarde en antennedraad.



Terug naar overzicht.









Case spare No. 5C  ZA 1094

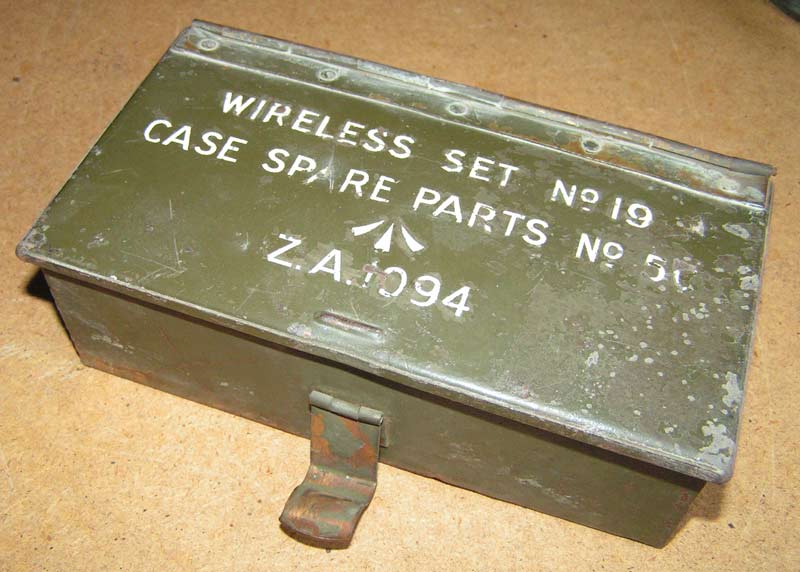

Case Spare 5C, buitenkant.

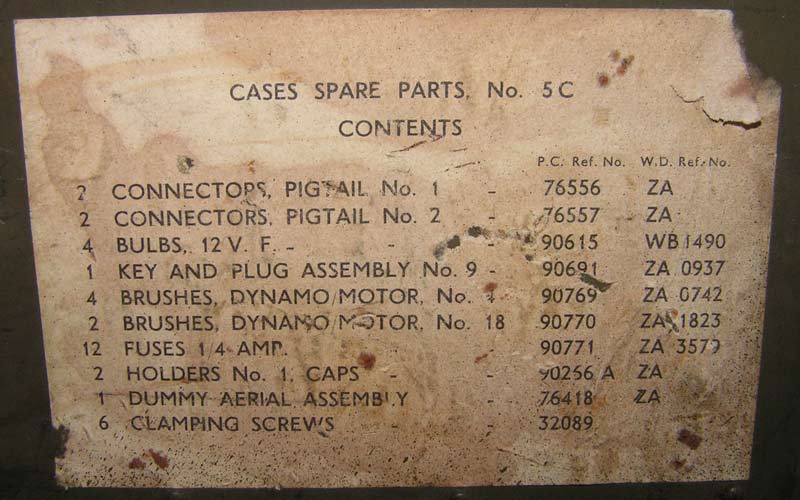

Inhoudsopgave

Hoe krijg je het er in ????

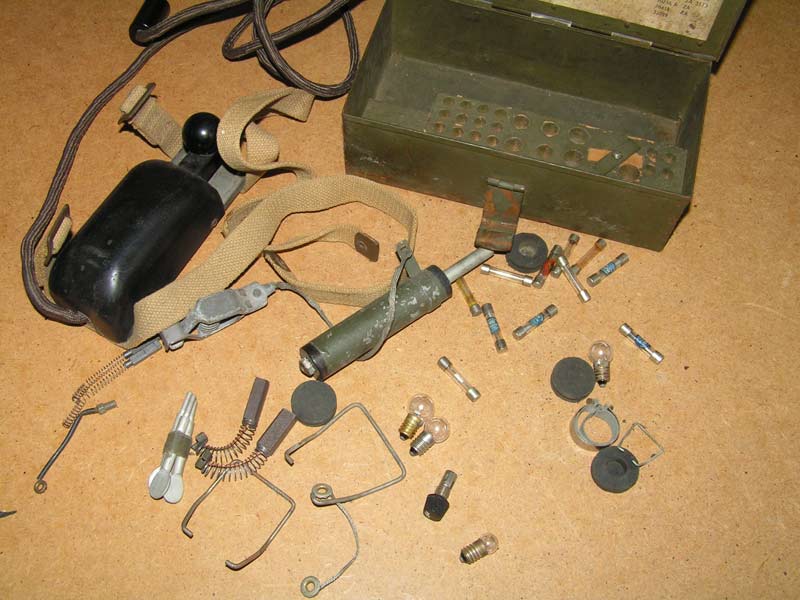

Niet helemaal compleet.

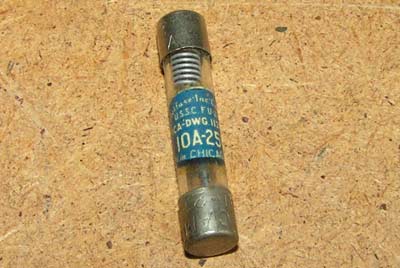

De originele zekering.

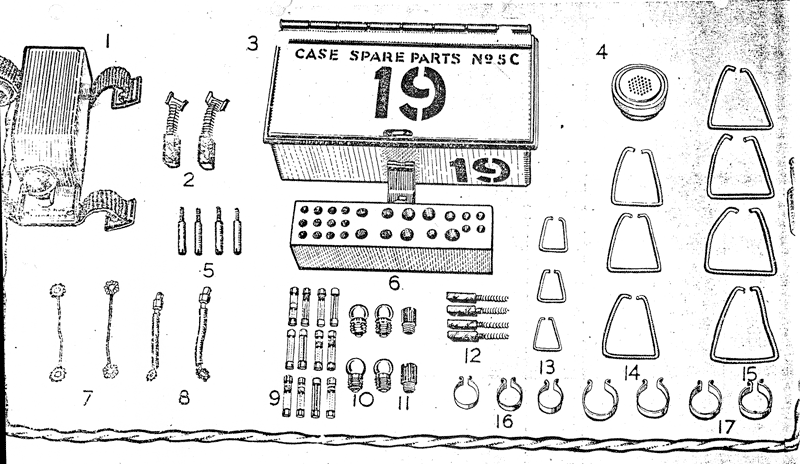

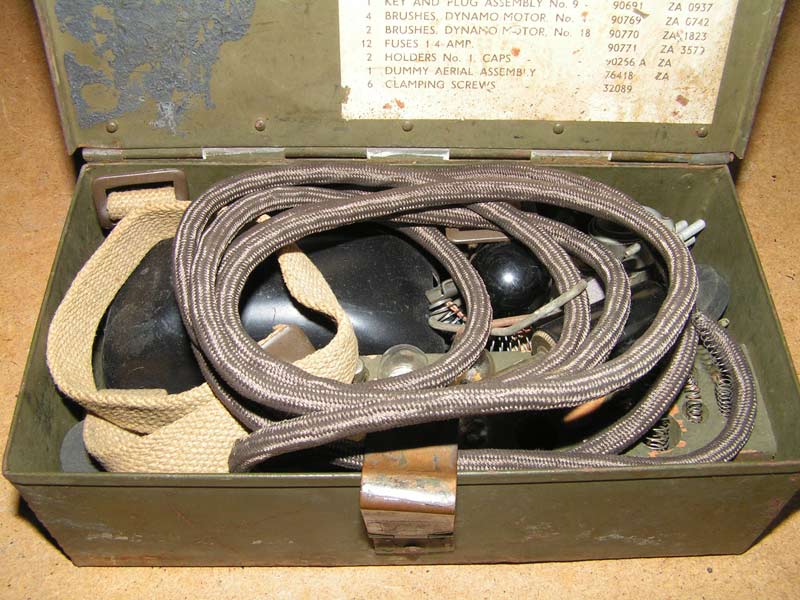

Zo zou de inhoud er uit moeten zien. Je vraagt je af hoe ze het allemaal in dat kleine doosje proppen. Ik krijg het niet voor elkaar....

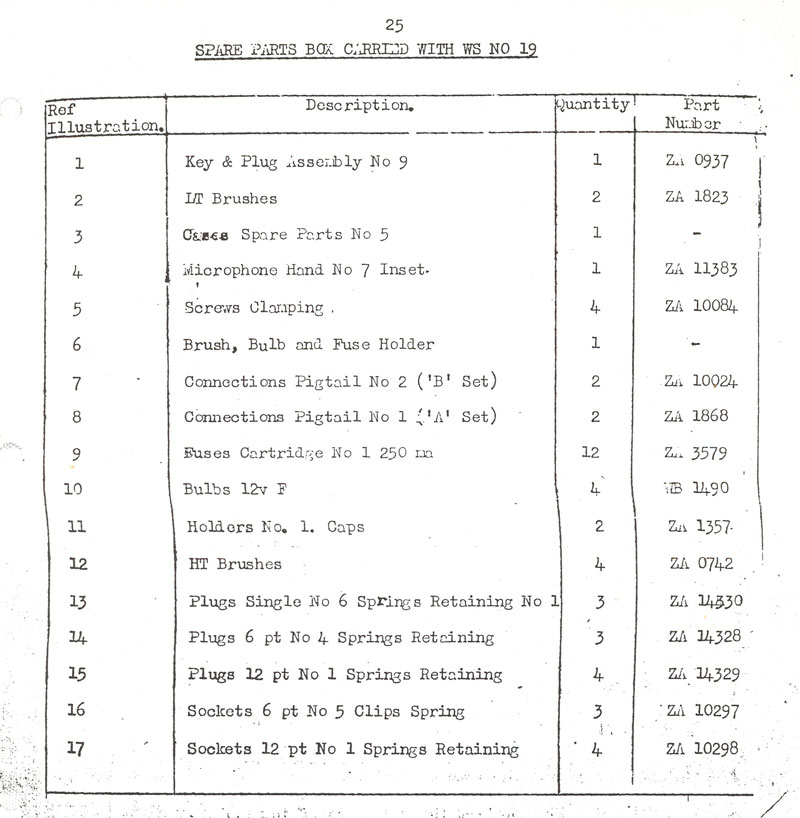

De bijbehorende lijst.

Terug naar overzicht.

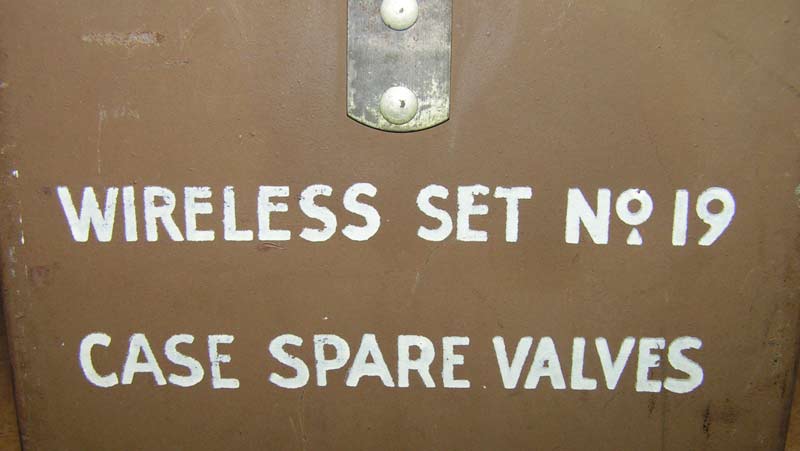

Case Spare Valves No.1

Case spare Valves WS-19.

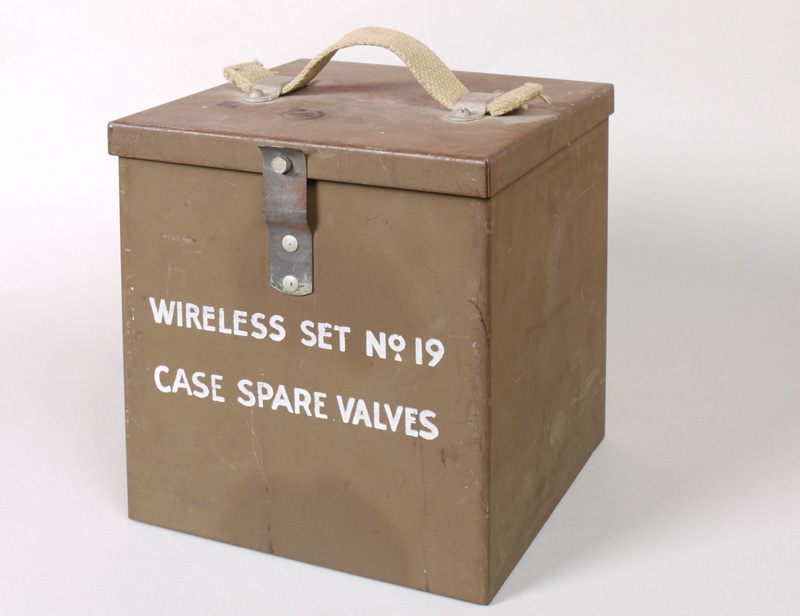

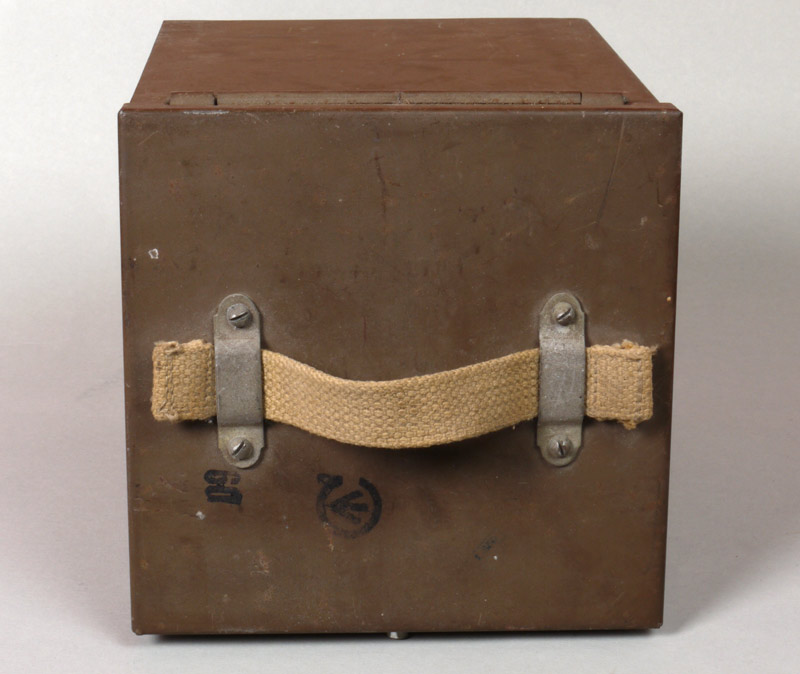

De doos in zijn geheel.

Deksel.

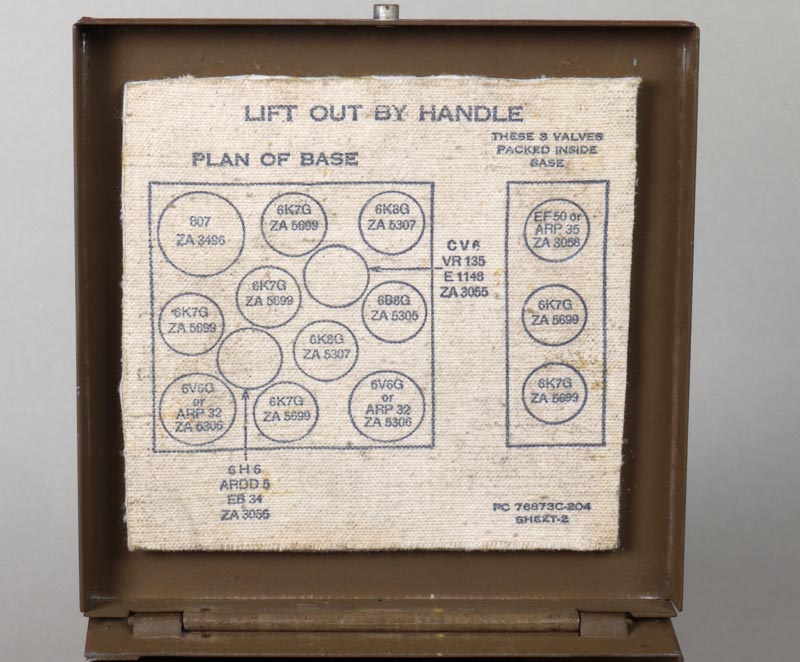

Inhoudsopgave.

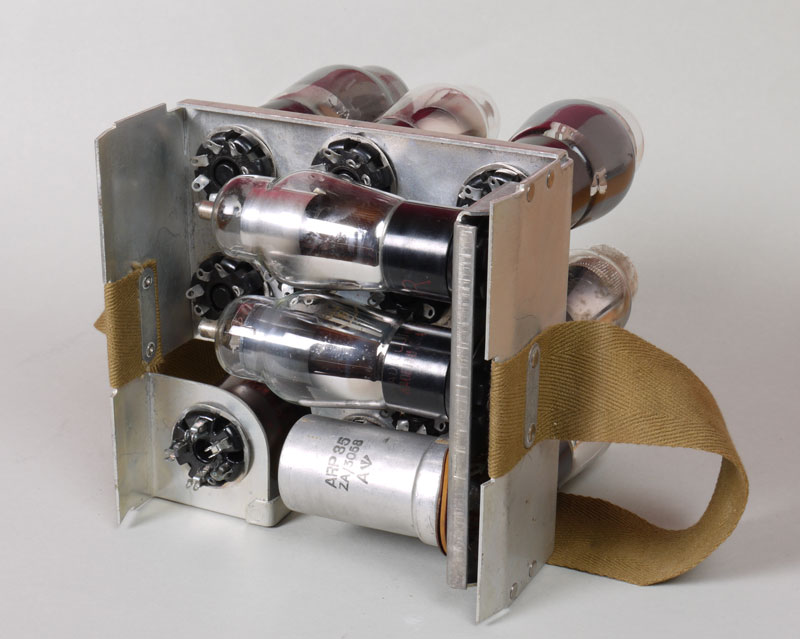

De inhoud. .

Onderin zitten er ook nog wat.

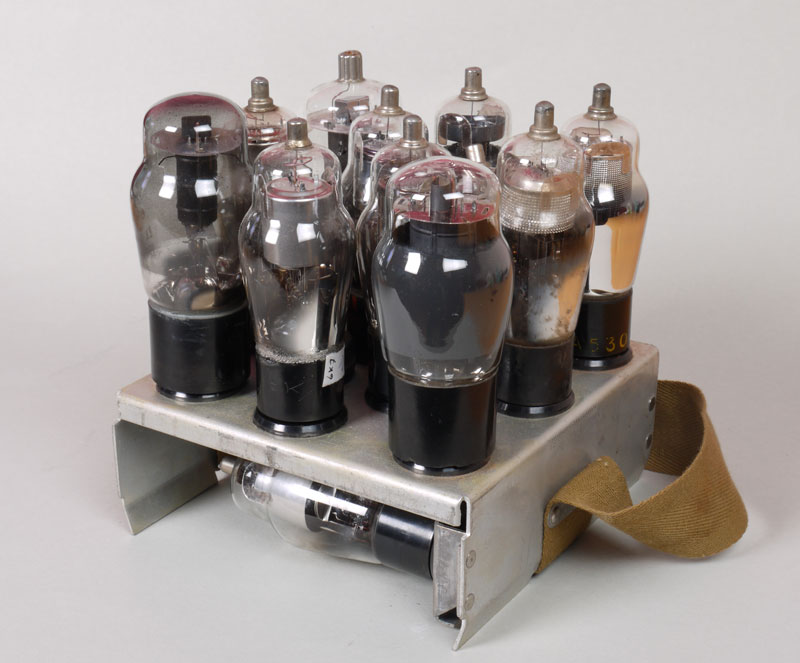

De inhoud van de case spare.

Terug naar overzicht.

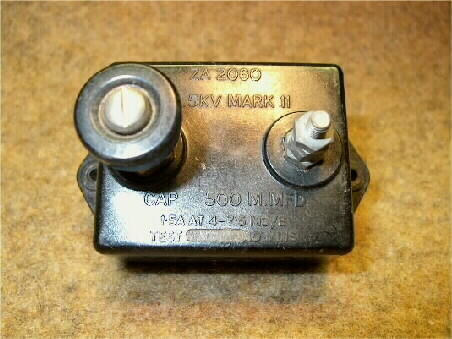

Condensor X5

De koppelcondensator tussen de set en de sprietantenne was er om te voorkomen dat de set
explodeerde bij aanraking van hoogspanningsleidingen door de spriet.

Terug naar overzicht.

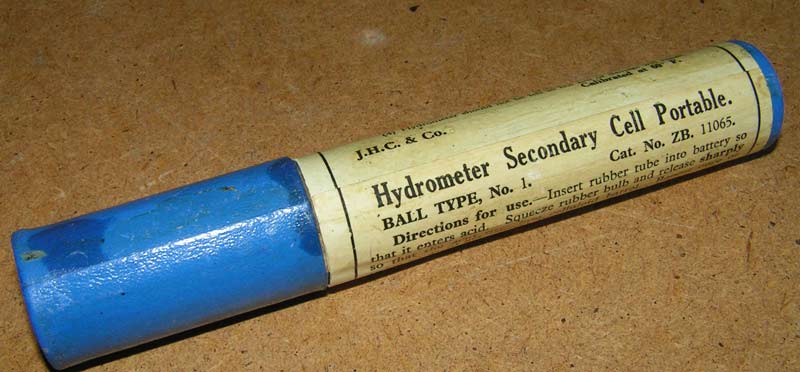

Hydrometer Secondary Cell Portable. ZB.11065

Hydrometer, of wel zuurmeter om de lading van de accu's te controleren.

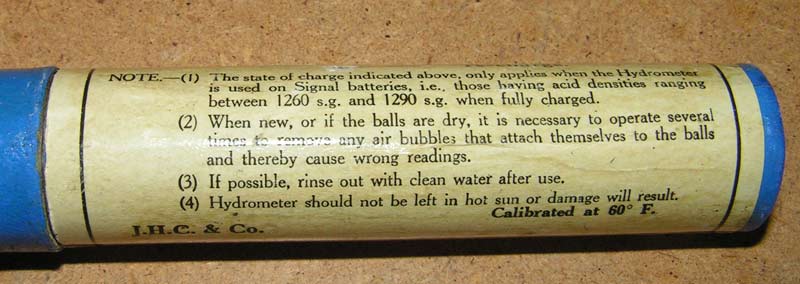

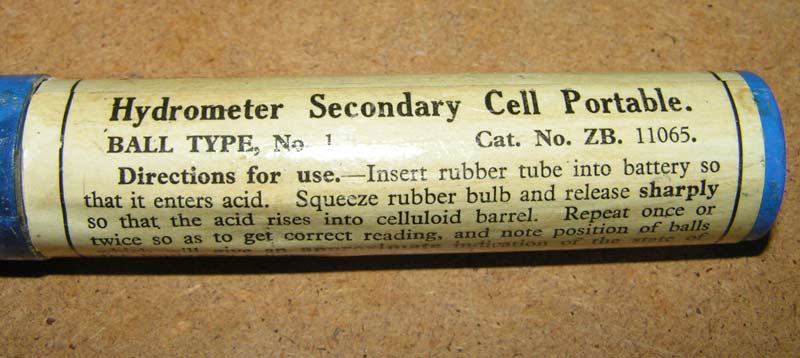

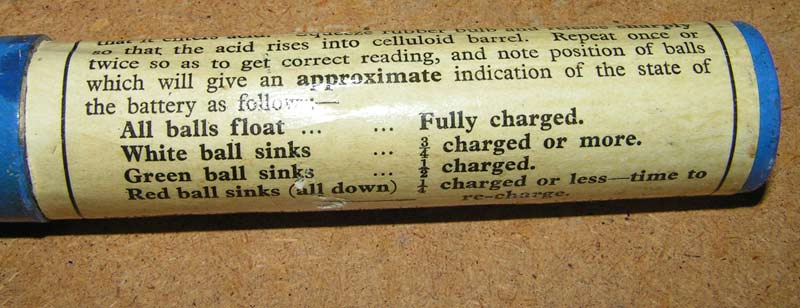

Hierboven de gebruiksaanwijzing. En hieronder de Engelse, korte beschrijving.

Hydrometers are used for the measurement of specific gravity.The unit can also approximate the charge of a secondary cell (chargeable type) that has a liquid electrolyte by, in this case, the floating or sinking of the plastic balls in the barrel of the tube, (the liquid is sucked up from the battery by depressing the bulb and releasing).
If all balls float the battery is fully charged.

If the white ball sinks three quarter charge.
Green ball sinks half charge.
Red ball sinks quarter charge or less.

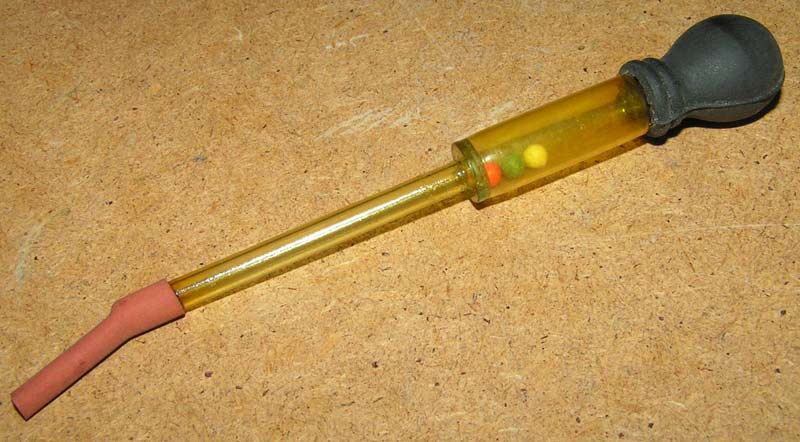

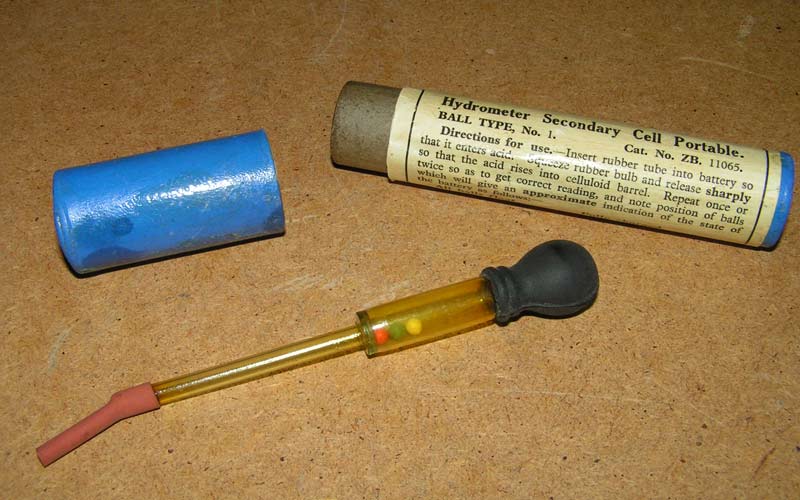

Het instrument uit de verpakking gehaald.

Het rode, groene en witte balletje.

Terug naar overzicht.

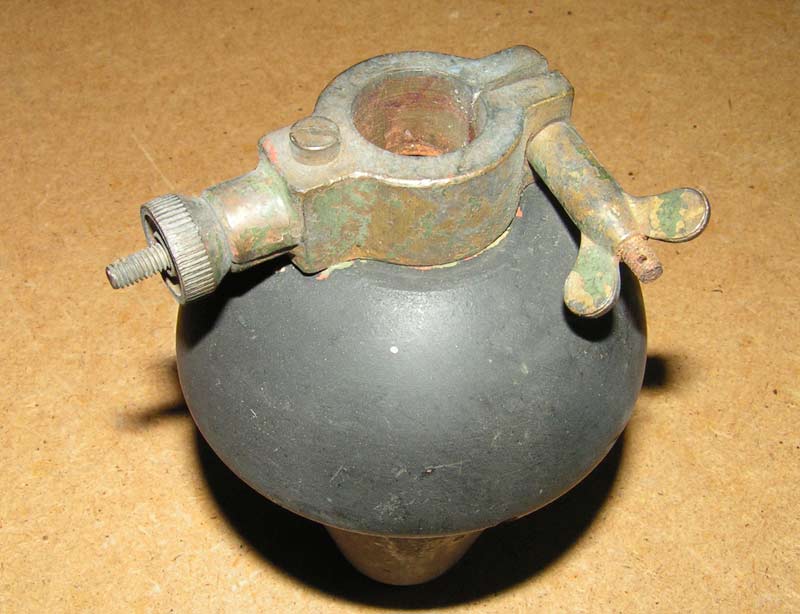

Insulators W / T    B     ZA 4432

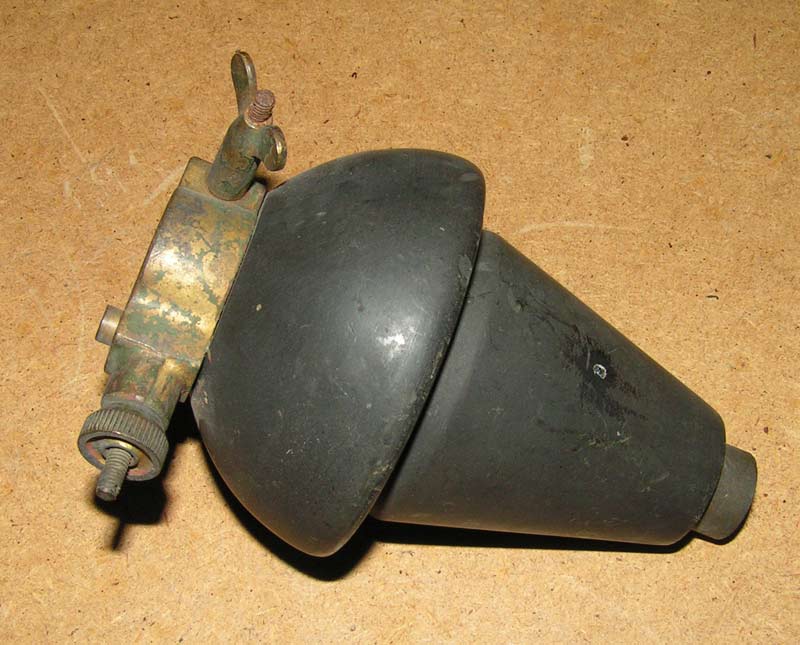

Deze isolator werd op een pen in de grond gezet.

In het smalle deel aan de rechterkant bevindt zich schroefdraad voor de bodempen. .

Terug naar overzicht.







Pocketbook

Een opmerkelijk document, gekregen in 1995, op een tentoonstelling van de plaatselijke oudheidkamer ter gelegenheid van het 50 jarig jubileum van de bevrijding.

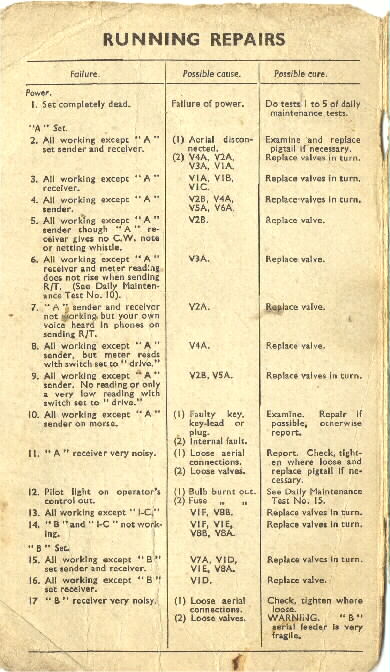

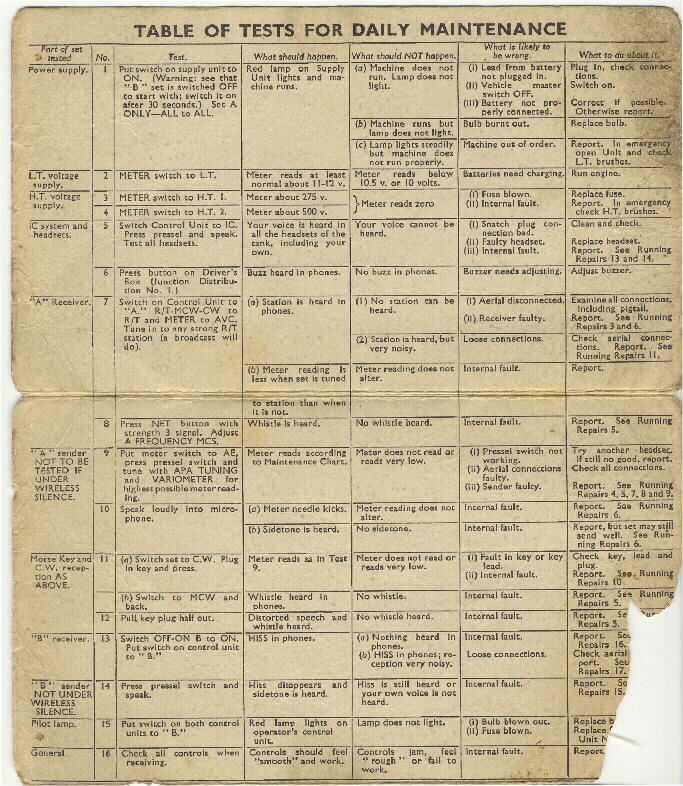

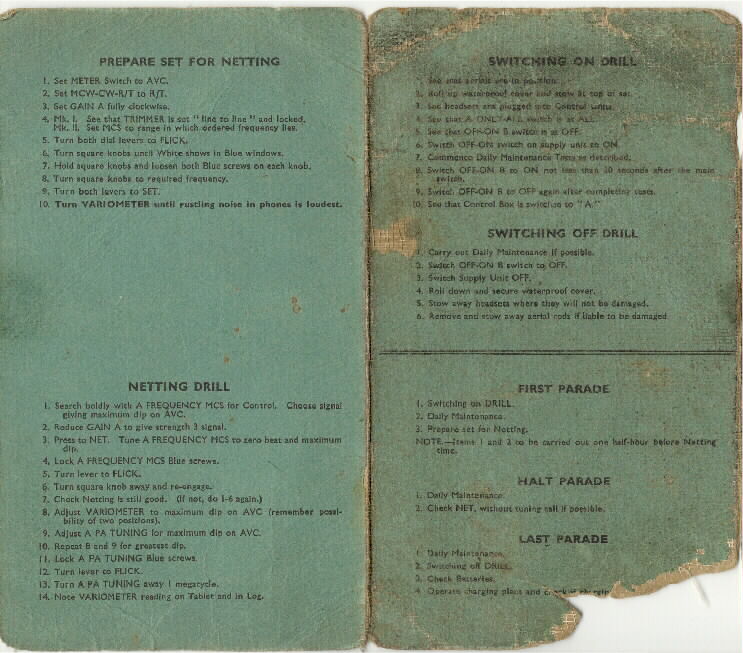

The No. 19 SET   NETTING and MAINTENENCE       POCKET GUIDE for OPERATORS

This POCKET GUIDE belonged to Mr. Ernie Broughton from BraceBridge Ontario Canada.

He visited Holland in 1995, when the Dutch were celebrating the 50th anniversary of the Liberation
of Holland.
I showed my military gear in a museum and Ernie visited me. He was very impressed by recognizing
the WS No. 19 and so was I to meet him. He told me a lot about his war-experience and promised me to show me
the pocket guide.
He didn't only show it, but gave it to me. This guide travelled from Canada to Algeria, Italy, France,
Belgium and the Netherlands, where he stayed until September 1945 in Paterswolde.
 From 1940- 1945 he kept this booklet in his brest-pocket.

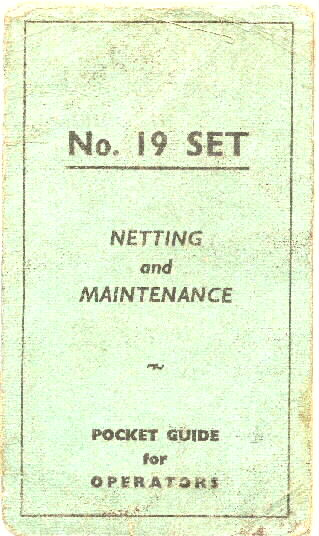

Voorkant van het pocketbook.


Terug naar overzicht.







Hoofdtelefoon en microfoon.

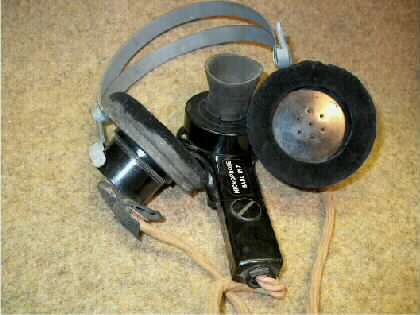

Hoofdtelefoon en microfoon N0. 7 .

Terug naar overzicht.

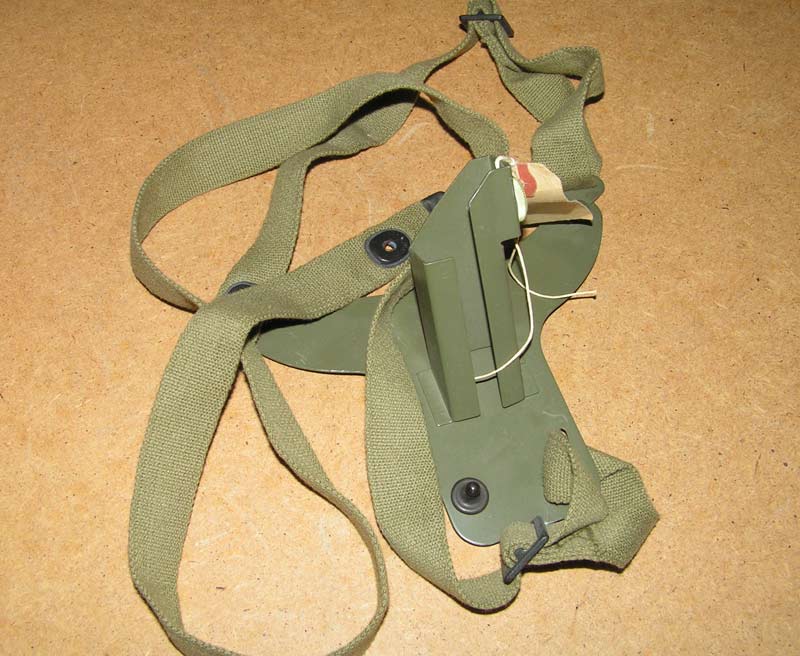

Breast Set Assembly

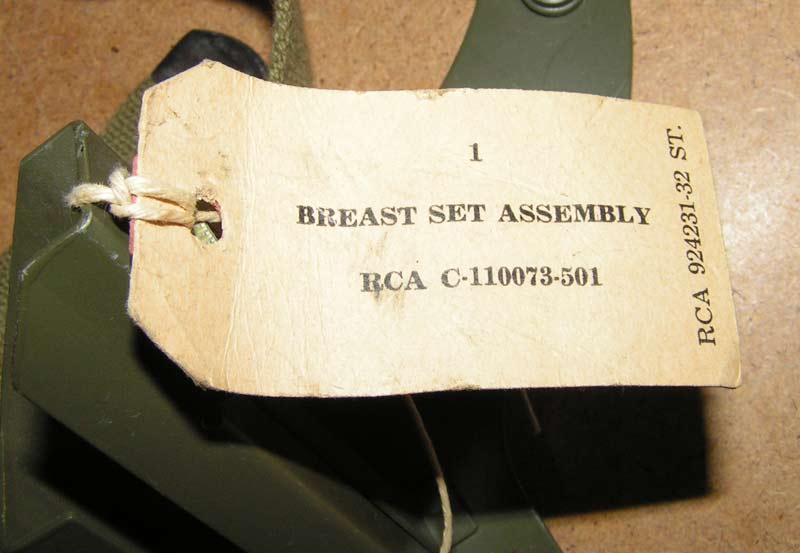

Zo te zien leverde de firma RCA dit geval.

Het was de bedoeling de microfoon in de sleuf te schuiven en de riem om de nek te hangen, zodat men "handsfree" kon werken. Toen ook al.

Terug naar overzicht.







X-tal Calibrator

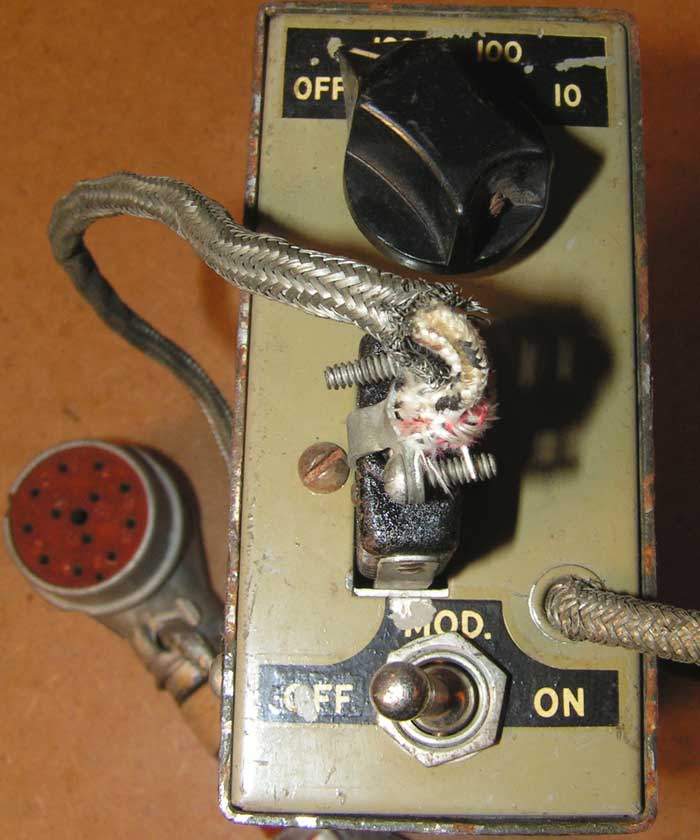

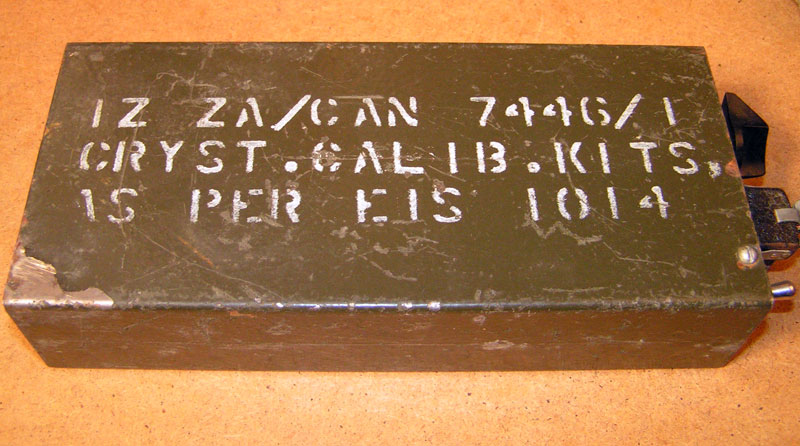

De X-tal calibrator om de WS-19 te kunnen calibreren, het voorfront.

ZA/CAN 7448/1

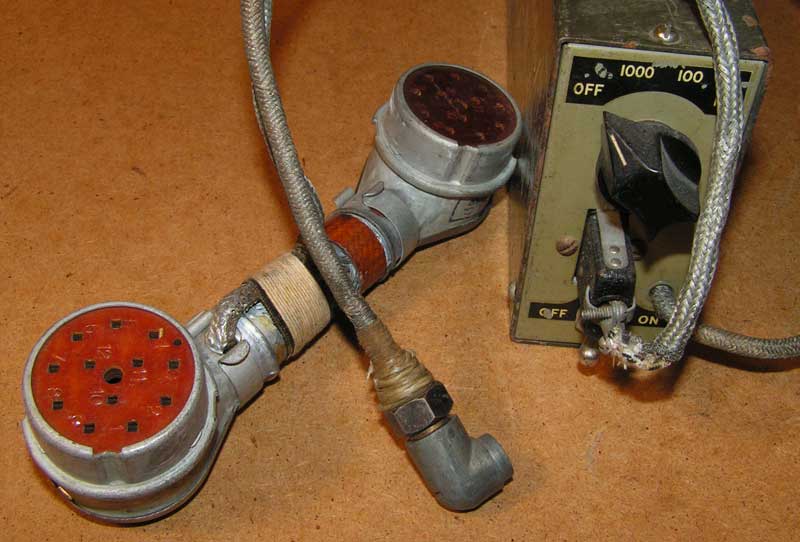

De speciale voedingskabel met aftakking voor de calibrator en de plug voor het HF-signaal.

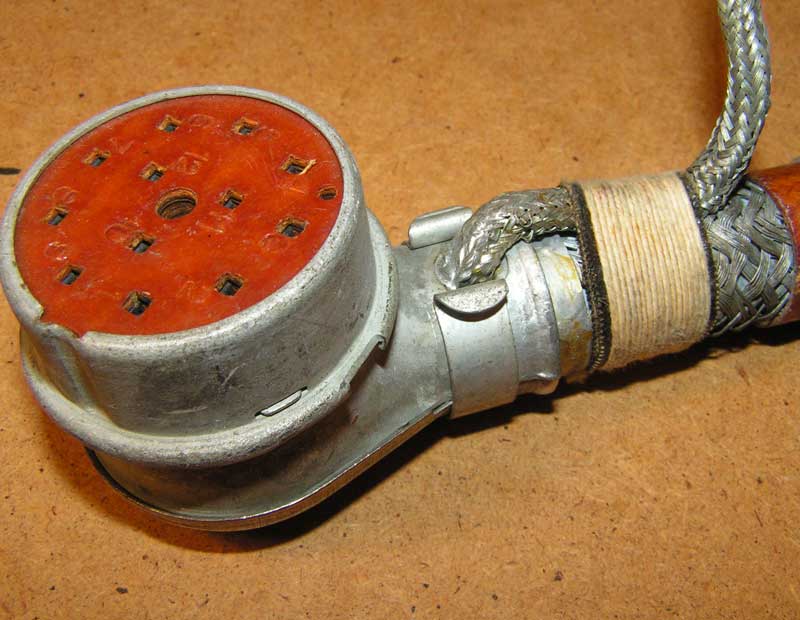

Detail van de voedings-afsplitsing.

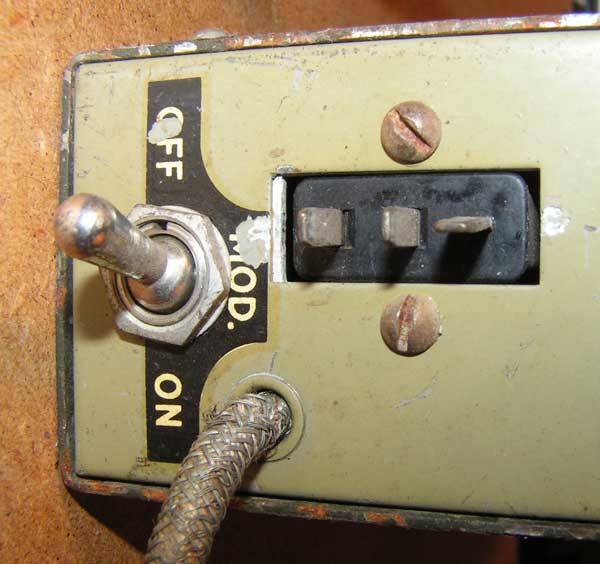

Een blik op het drie-polige chassisdeel.

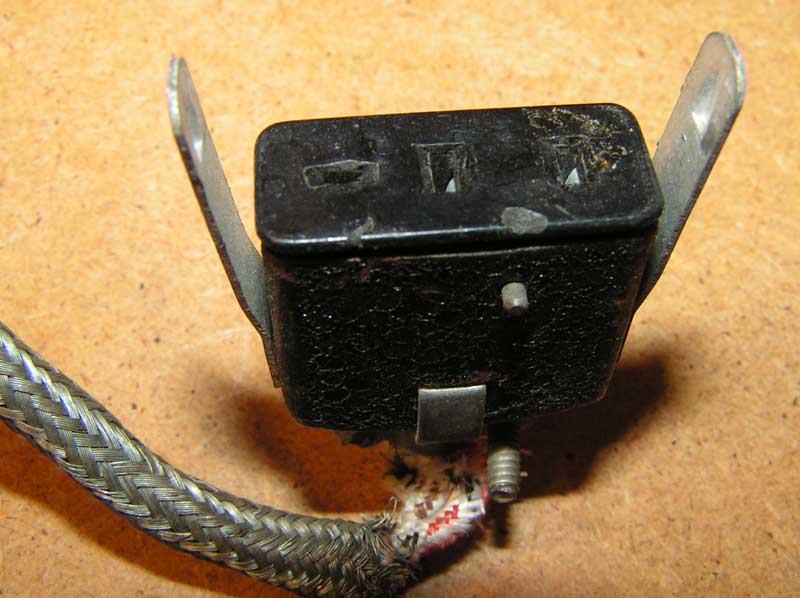

En hier het kabeldeel.

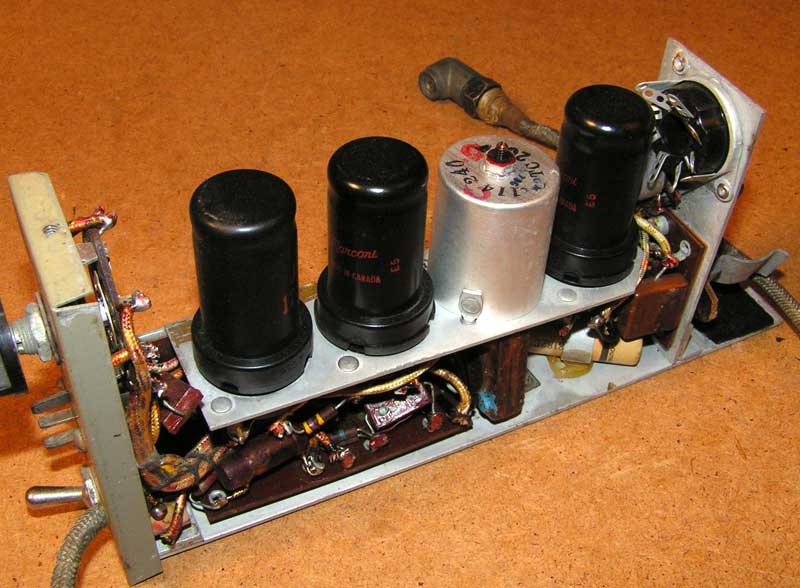

Het binnenwerk van het apparaat.

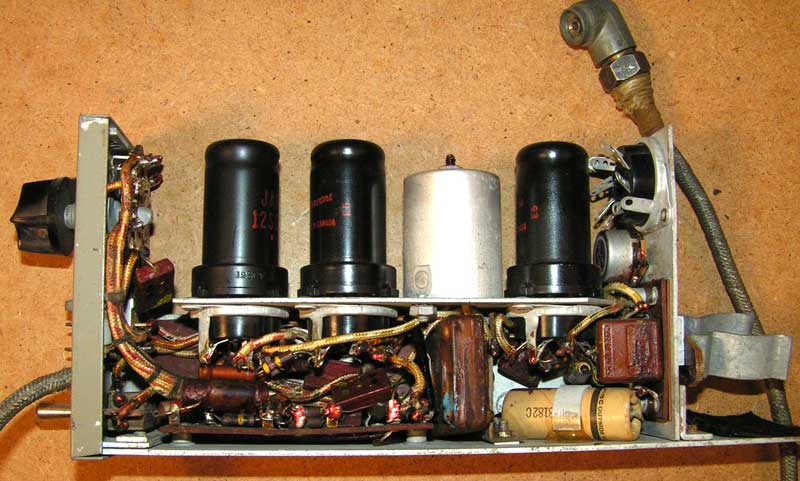

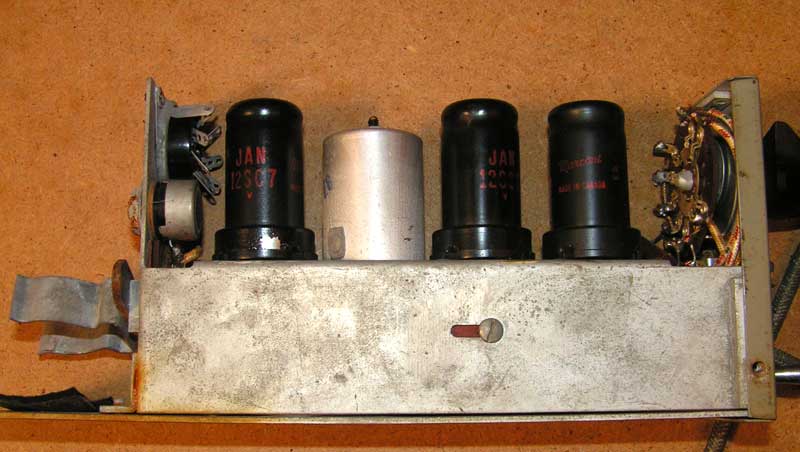

De zijkant, onder de lichte spoelkap, zit de kristalhouder.

De andere zijde.

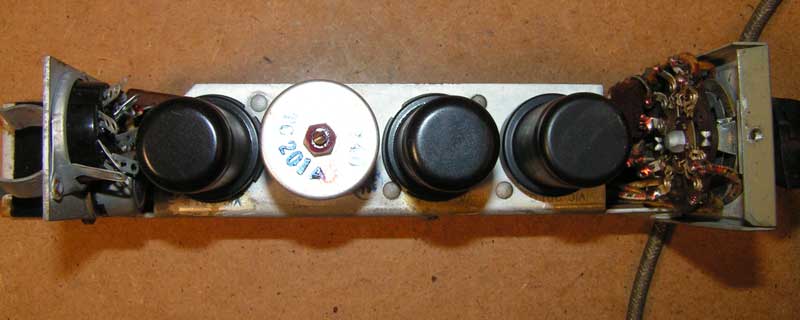

Bovenaanzicht.

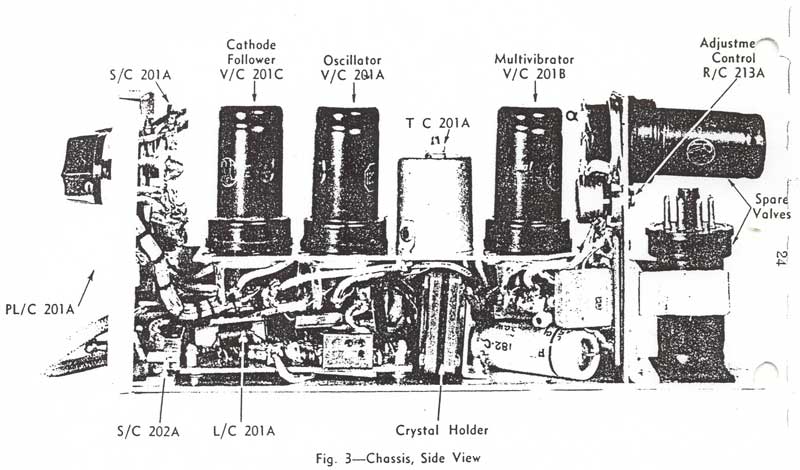

Zijaanzicht met componenten.

Door op het schema te klikken komt U op een vergrote vorm hiervan.

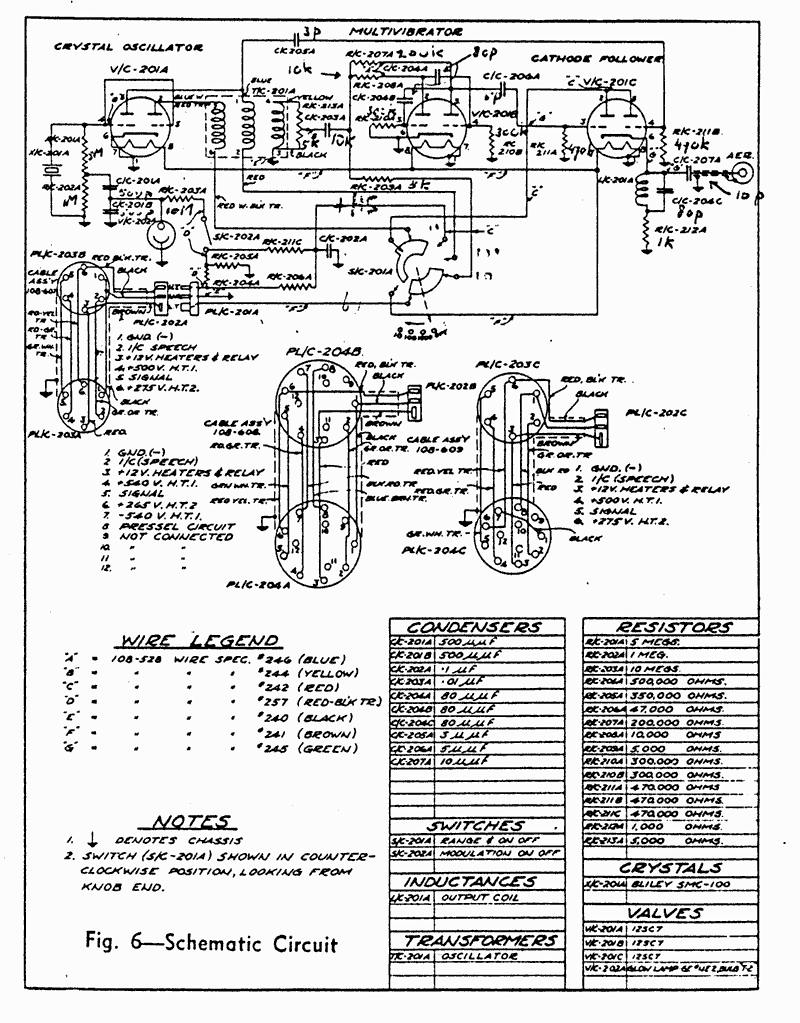

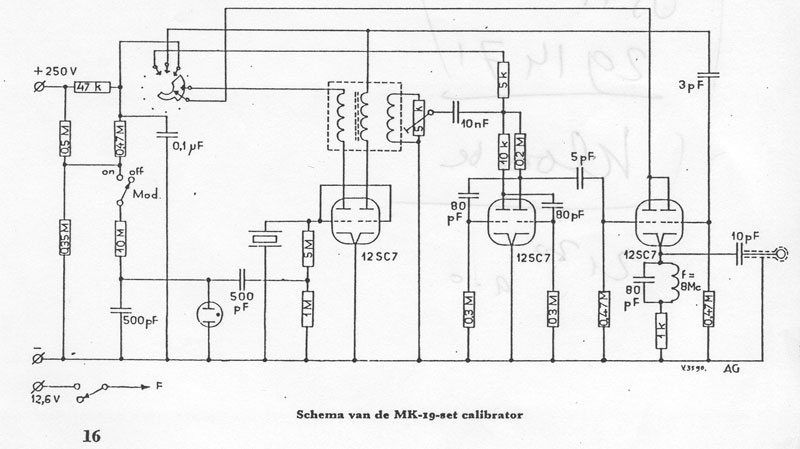

Het schema uit Electron.




Terug naar overzicht.







Overzicht van een aantal Control Units

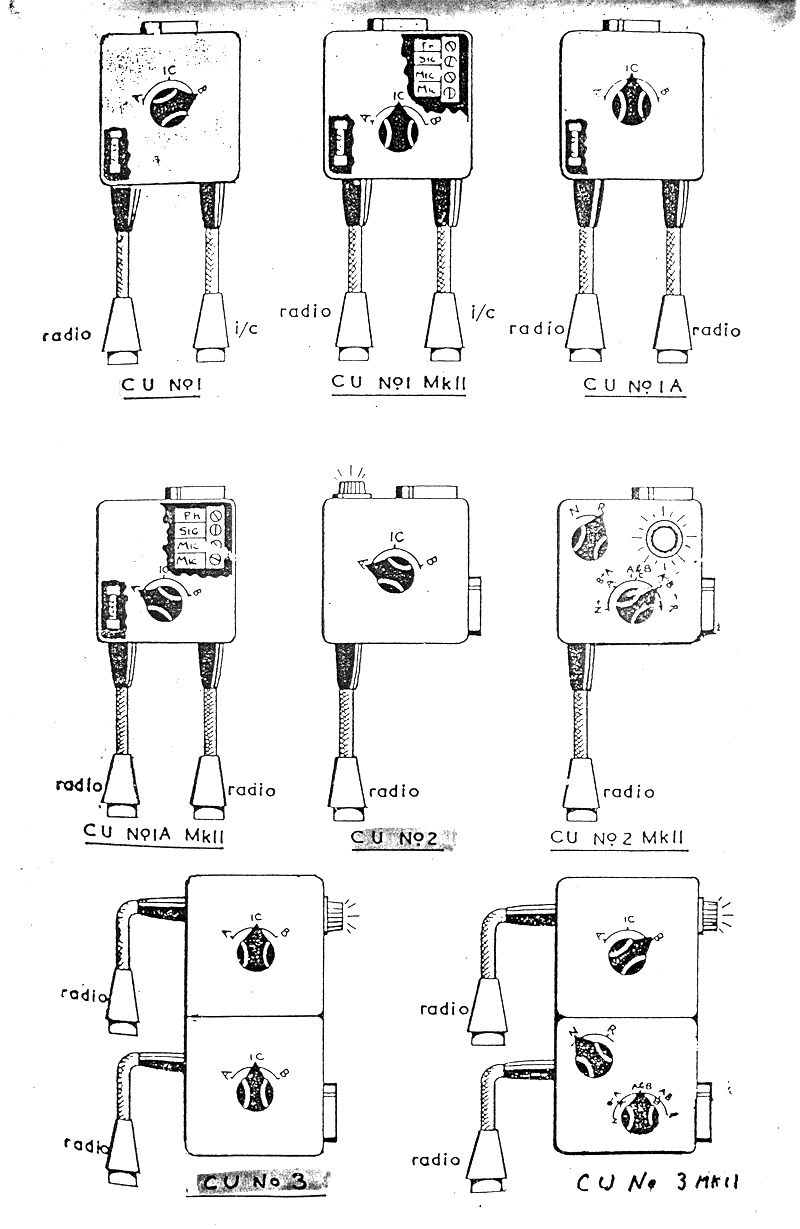

Blad 1.

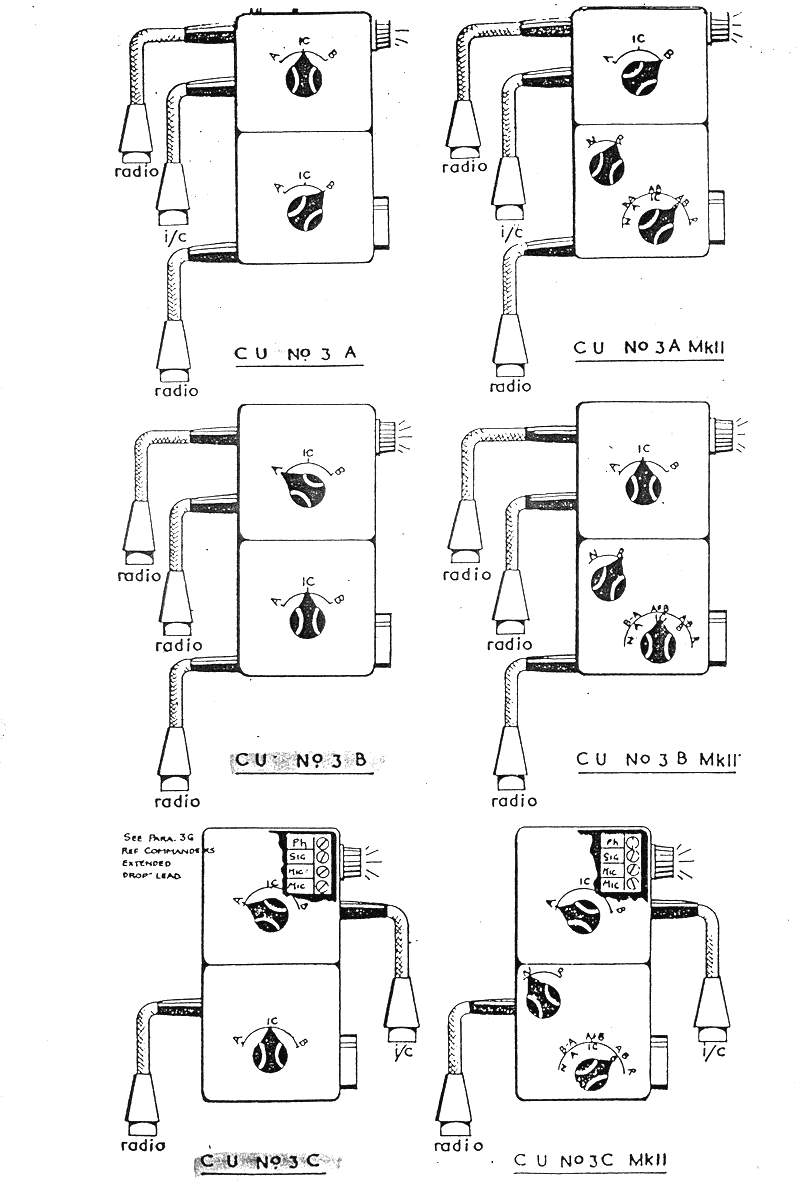

Blad 2.

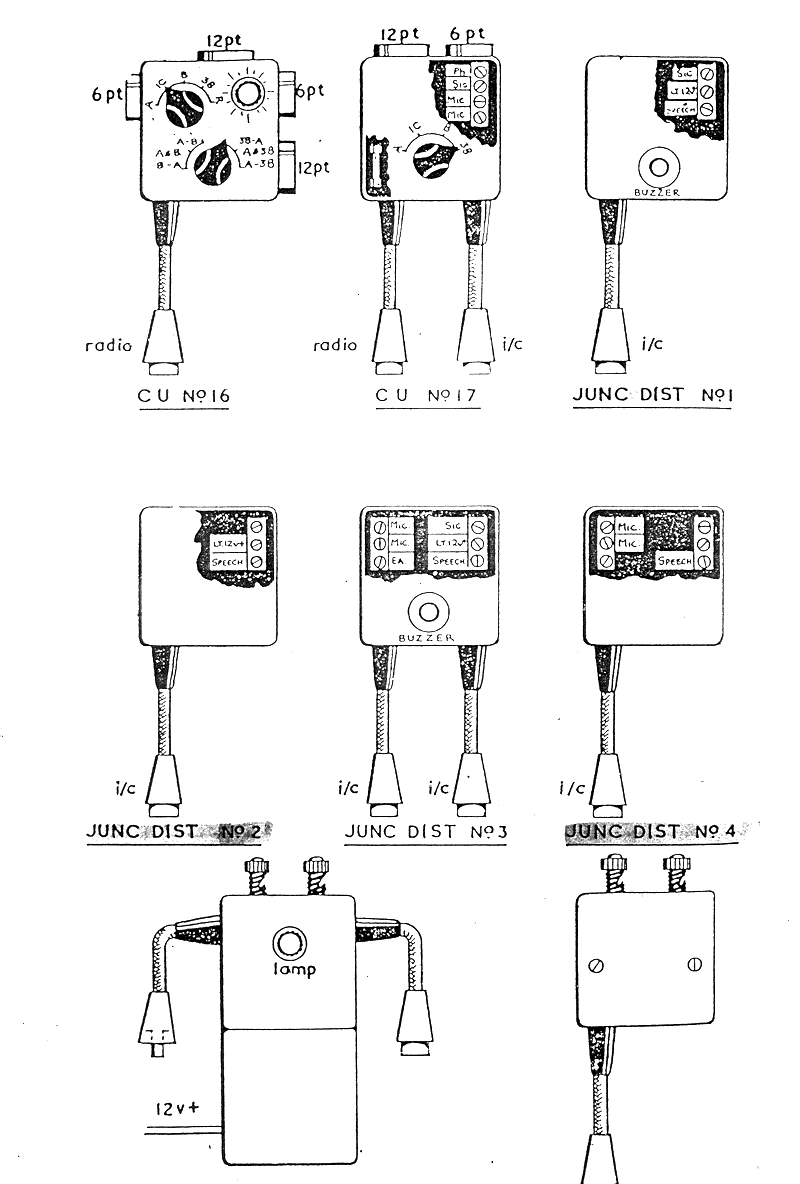

Blad 3.

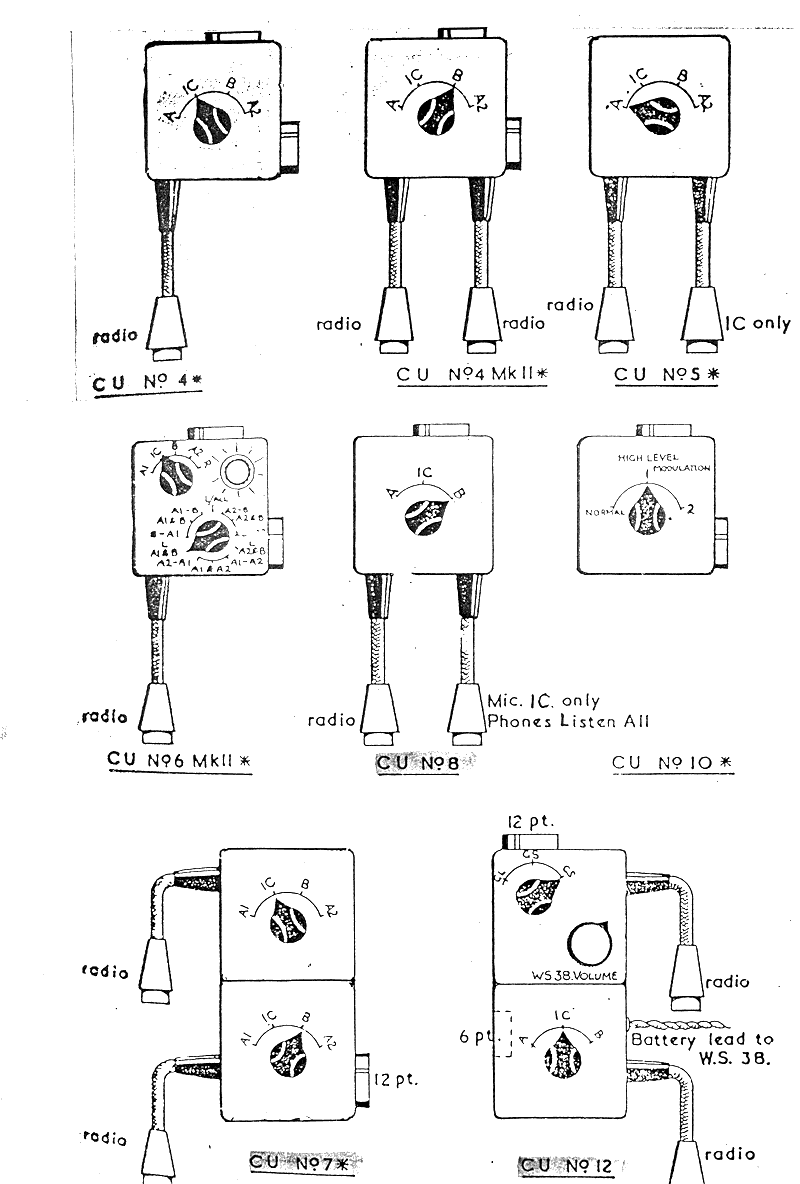

Blad 4.

Terug naar overzicht.







Control Unit No.1 MK II

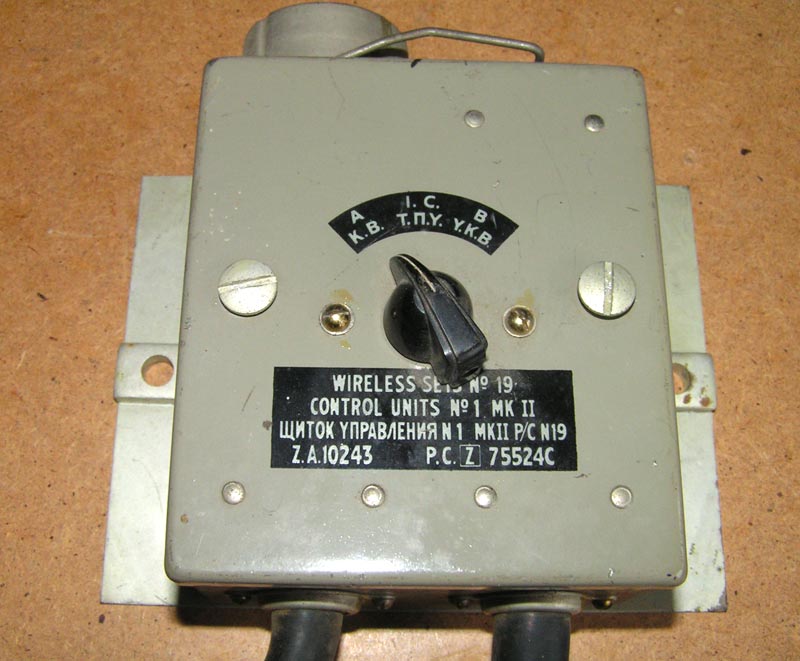

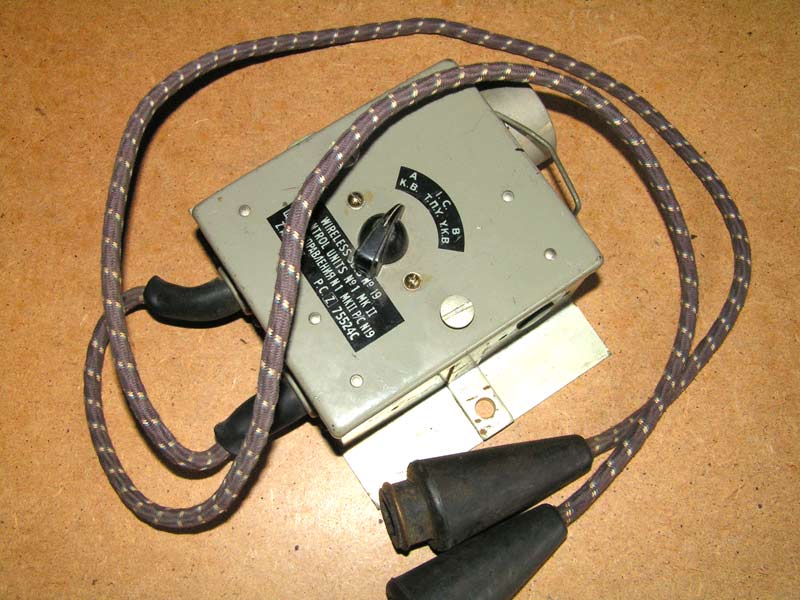

De verbindingsunit voor alle WS-19 communicatie, Canadees, No.1 MK II, voorfront

Deze unit heeft lange kabels.

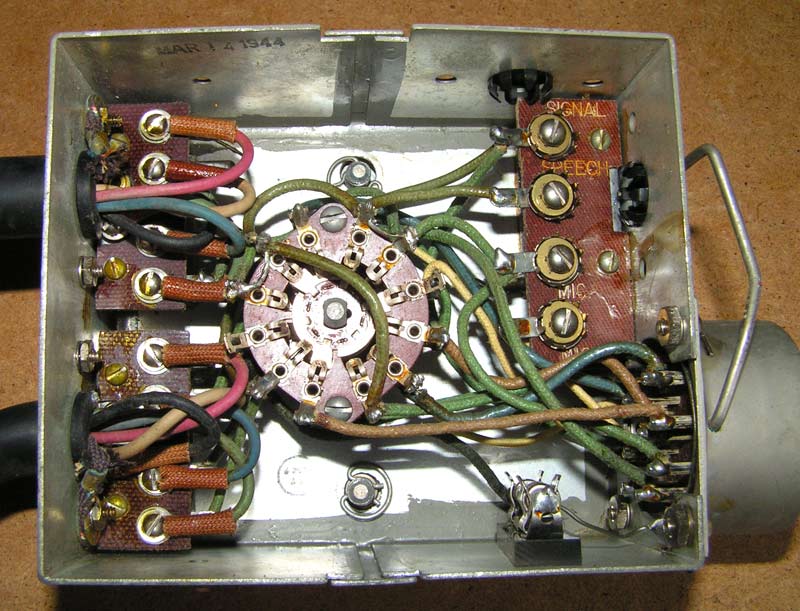

Het binnenwerk van N01 MK2.

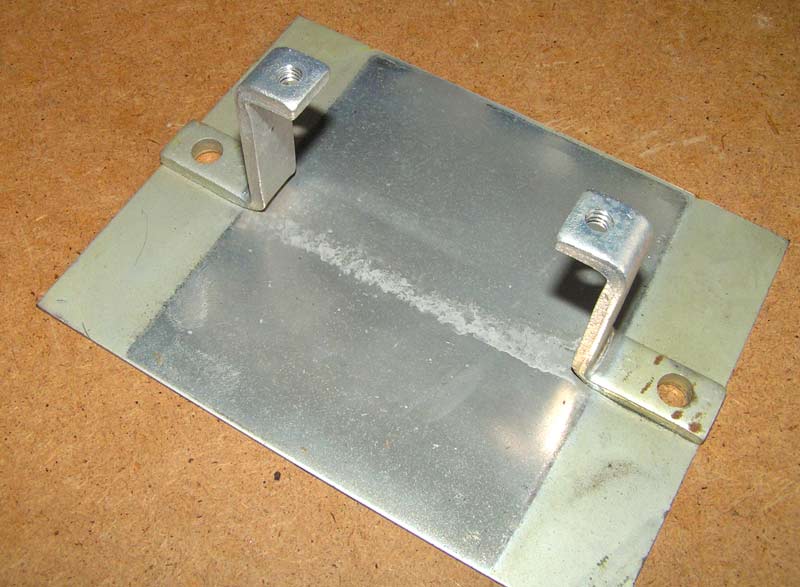

Zo ziet de bodemplaat er uit. Het is een uiterst handige wijze van montage.

Terug naar overzicht.







Control Unit No.1A MK II

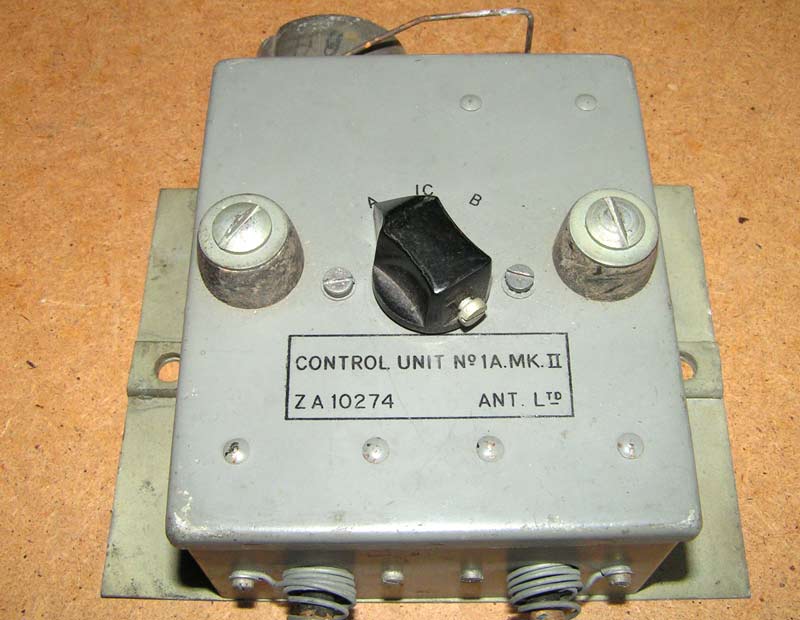

De control unit voor alle WS-19 communicatie, No.1A MK II, voorfront.

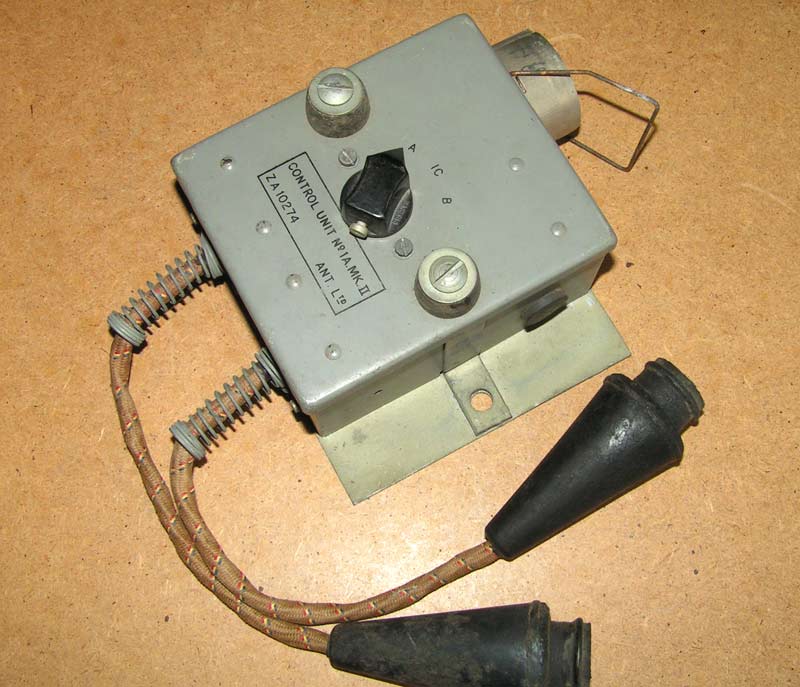

Bij deze unit zijn de kabels kort.

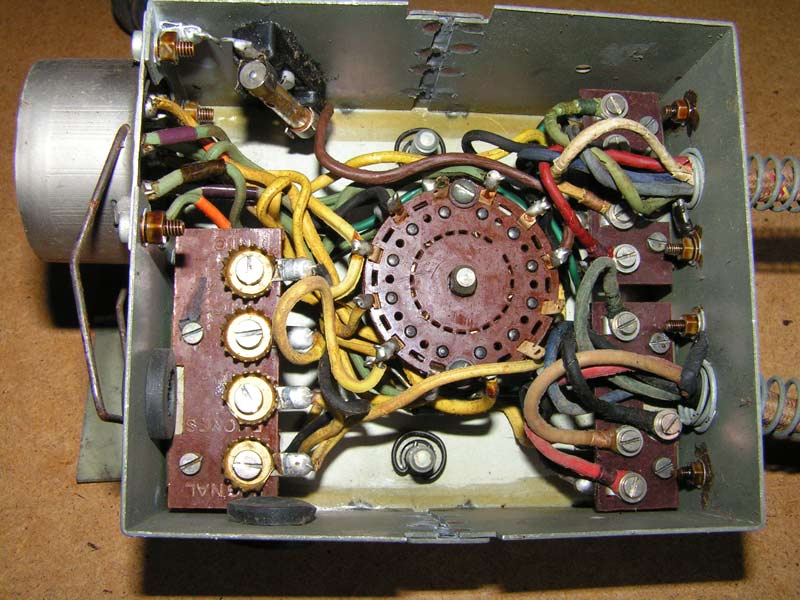

Het binnenwerk van dit type.

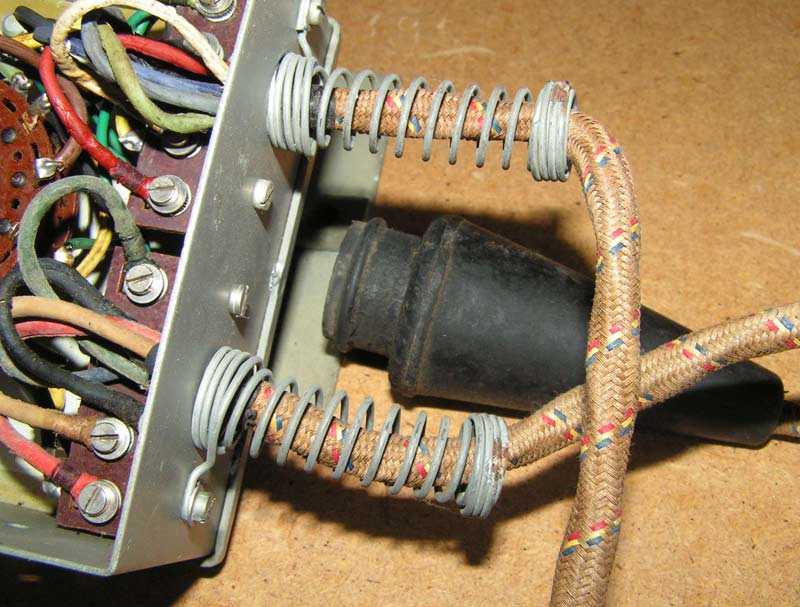

Bij de invoer van de kabels zijn metalen veren toegepast in plaats van rubber-tules.


Terug naar overzicht.







Control Unit No.3B MK II

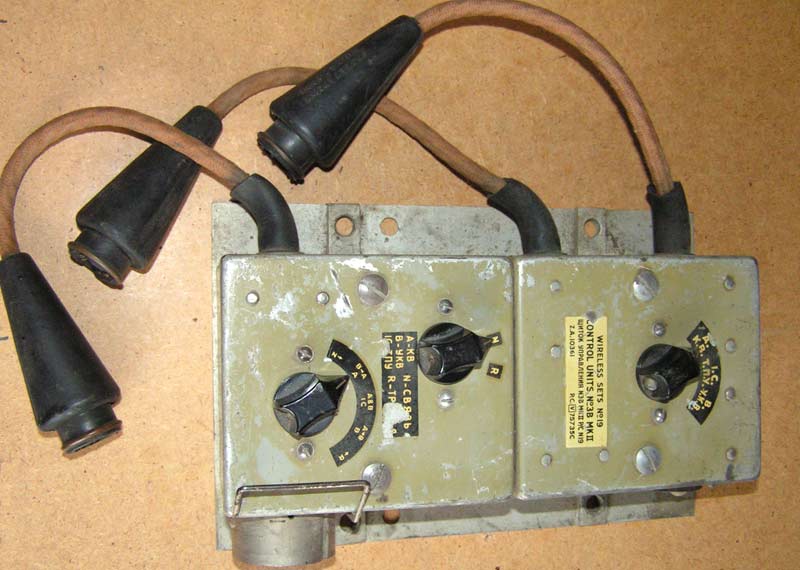

De control unit voor alle WS-19 communicatie, No.3B MK II, voorfront, met de drie aansluitingen.

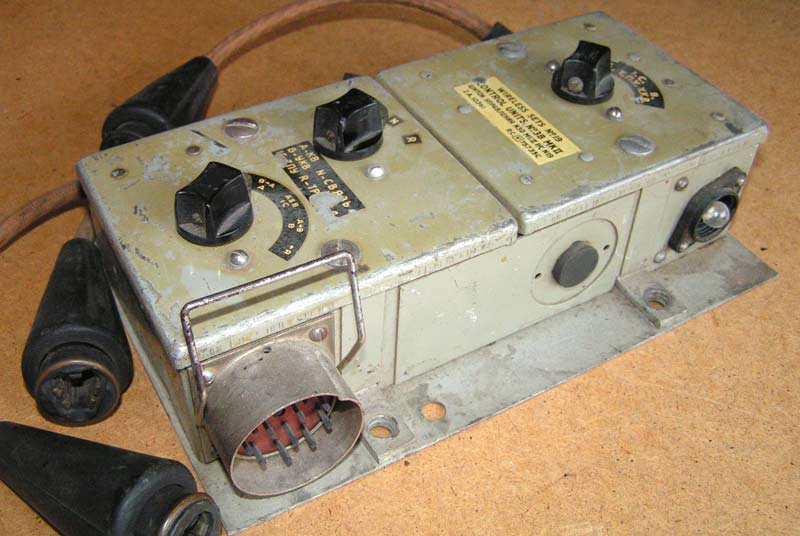

De 12-polige plug en geheel rechts een lampje.

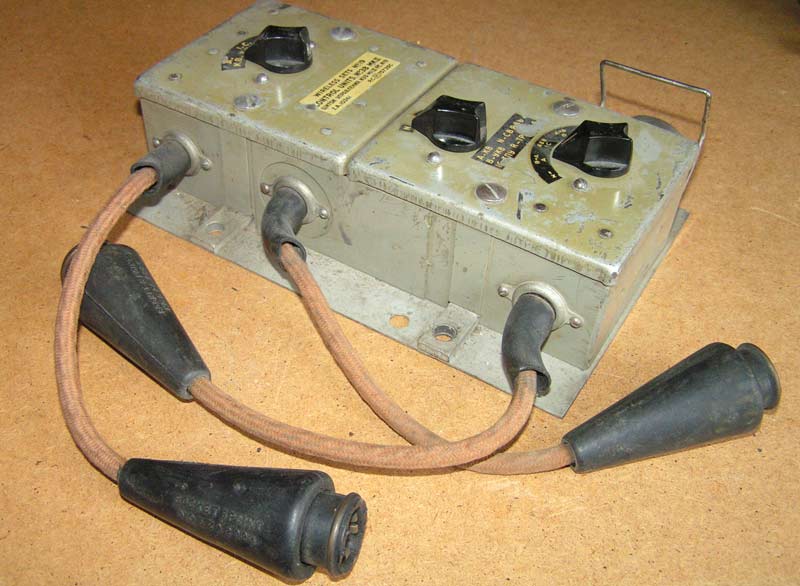

De drie kabel-uitgangen.

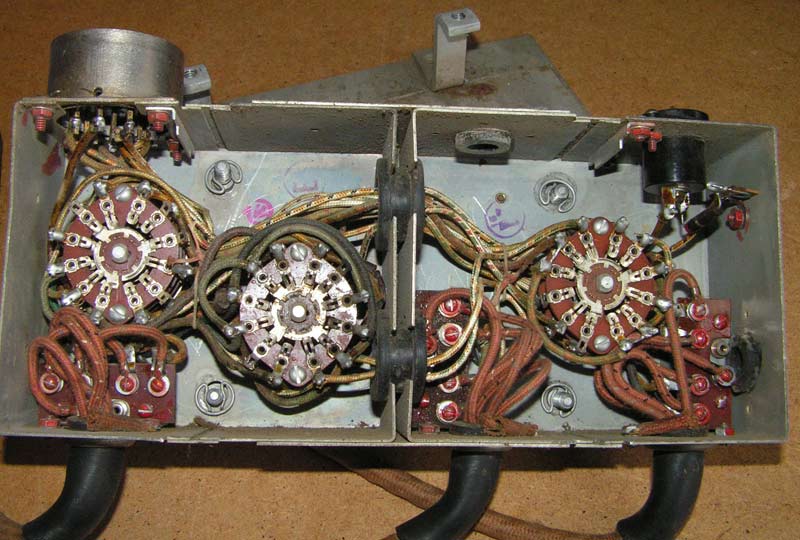

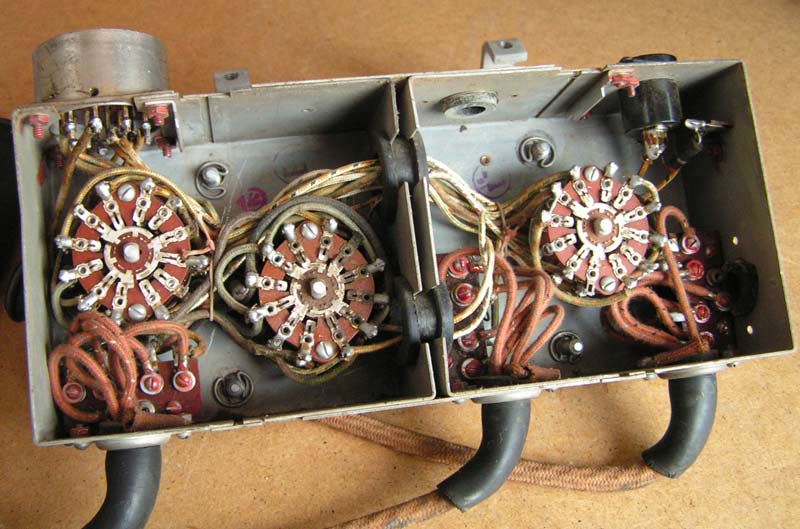

Deze foto toont het binnenwerk van een 3B MK II.

Nogmaals binnen.

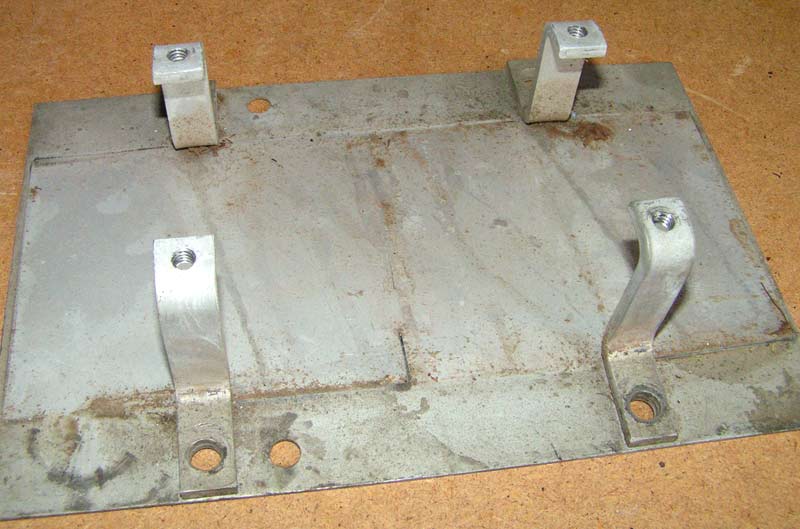

De dubbele bodemplaat.

Terug naar overzicht.











Plate and Bracket Assembly No. 1.

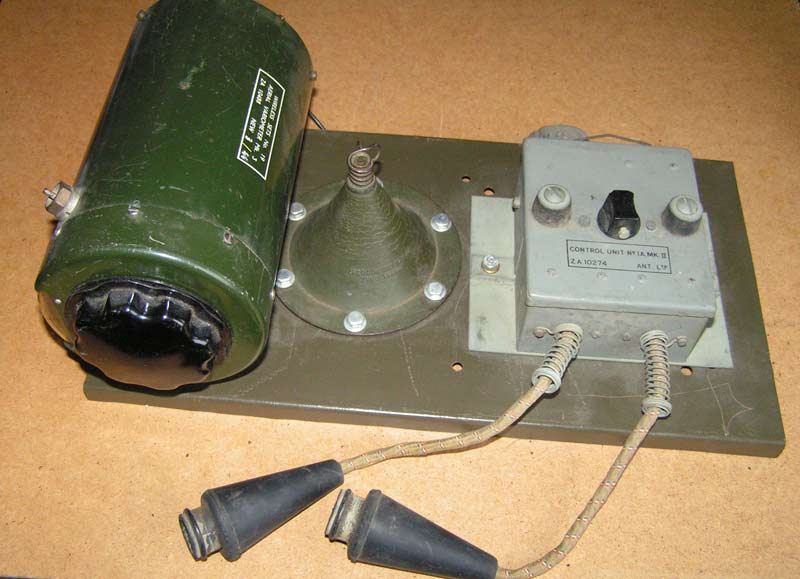

De montageplaat met drie componenten. De plaat is zo universeel dat ipv. de variometer ook de condensator X-5 gemonteerd kan worden.
Verder kan op de plaats van de control-unit ook een Larkspur Junction box.

De variometer.

Terug naar overzicht.
