Inleiding.
De sets werden allemaal gebouwd door de geheime dienst (MI6) en werden MK7 genoemd. Pas toen er een aantal aan de Special Operations Executive werden geleverd, werd de naam Paraset gebruikt. Er werden er enkele duizenden gemaakt, maar lang niet zoveel als van de B2. Het was een compacte radiozendontvanger die werd gebruikt door de Britse Special Operations Executive (SOE) en andere inlichtingendiensten tijdens de Tweede Wereldoorlog..
Ze werden allemaal gemaakt in werkplaatsen in, oorspronkelijk Barnes in West-Londen, vervolgens vanaf 1940 in Whaddon Hall en vanaf 1942 in Little Horwood. De laatste twee bevinden zich in Noord-Buckinghamshire. Dus vandaar ook de veel gebruikte naam "Whaddon MK VII"
Niemand heeft ooit de houten versie gebouwd; ze lijken allemaal de metalen versie te hebben gemaakt. Deze werden gefabriceerd door de Metal Box Co Ltd, in Stonebridge Park, Londen NW10. Ze waren erg gevoelig voor het genereren van de ontvanger, waarbij een signaal terug de antenne in werd gestuurd en door de vijand kon worden opgespoord. In de latere stadia van de oorlog werden ze alleen nog in Noorwegen gebruikt.
Ze werden voornamelijk in Belgie, Nederland en Noorwegen ingezet.
Het apparaat werd gewaardeerd om zijn draagbaarheid en relatieve eenvoud in vergelijking met de grotere militaire radio's van die tijd.
De radio speelde een belangrijke rol in clandestiene operaties, waardoor agenten achter de vijandelijke linies met Londen konden communiceren.
Originele exemplaren zijn tegenwoordig zeldzaam en zeer gewild bij verzamelaars van radio's uit de oorlogstijd. Er zijn veel replica's gebouwd op basis van bewaard gebleven exemplaren en schema's.
Er waren nogal wat verschillende uitvoeringen, een set ondergebracht in een koffer met meestal een metalen kastje
voor de set en een trilleromvormer-voedingsapparaat of een metalen kast met een lichtnetvoeding.

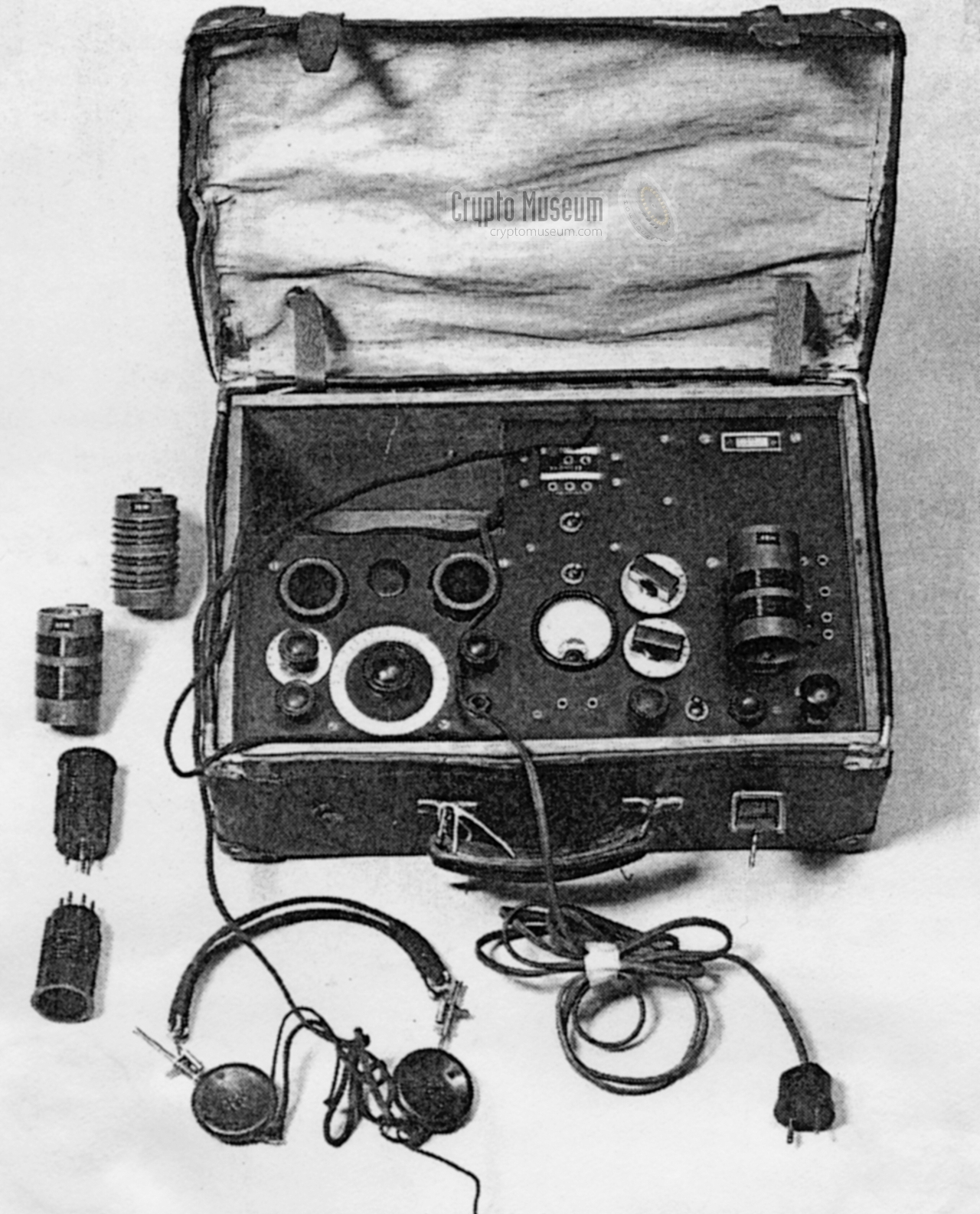

Dit is de voorganger van de VII, de V. Of er ook nog een 6 of 1 t/m 5 is geweest???? Foto Crypto museum.
Een kofferuitvoering met een netspannings gevoede set.

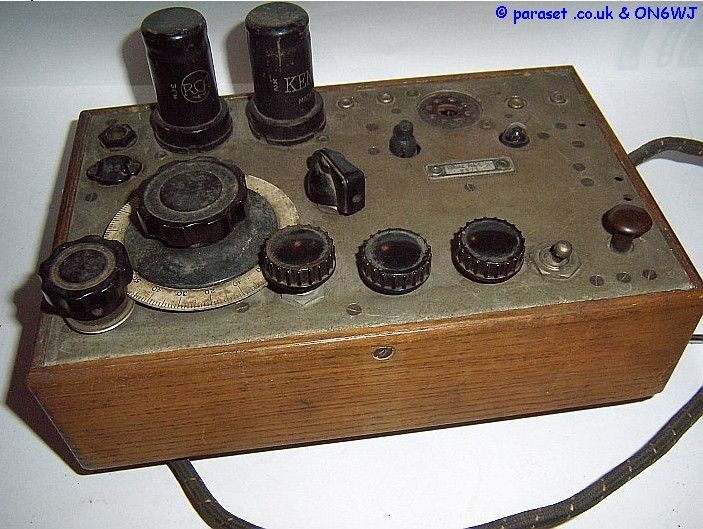

De set in een houten behuizing. Foto ON6WJ van de website paraset.co.uk De vraag is of de set uit de originele metalen behuizing is gehaald en in een houten kistje is geplaatst.

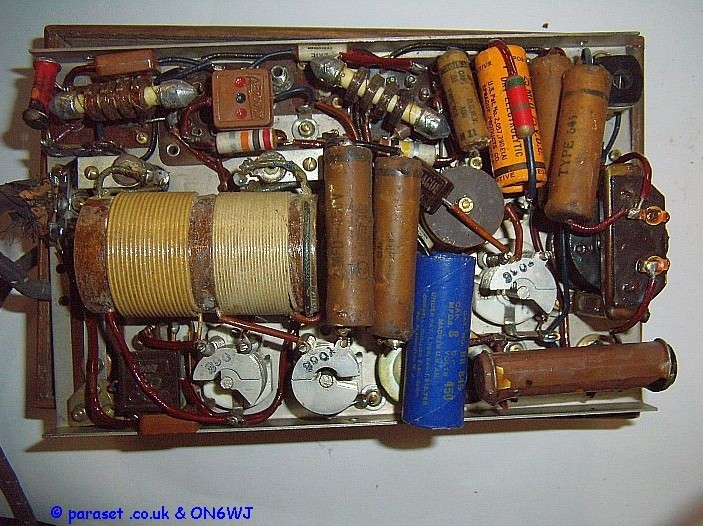

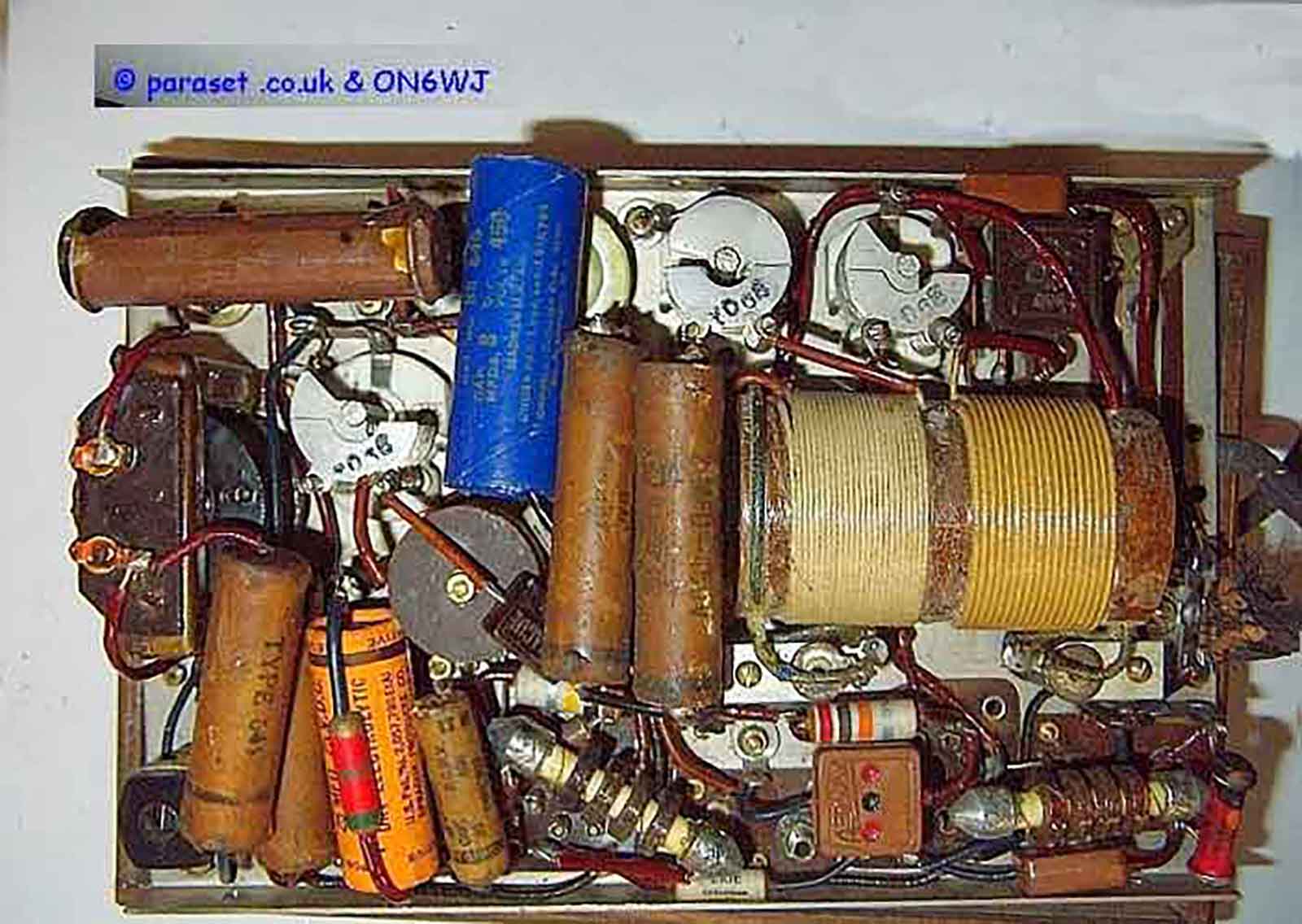

De inhoud van deze set in het houten kastje. Foto ON6WJ van de website paraset.co.uk
De vroege exemplaren van de Whaddon MK VII zagen er iets anders uit dan de exemplaren die we tegenwoordig vaak tegen komen. Of ze echt zijn of nagemaakt zijn, soms is het nauwelijks te onderscheiden.
Het exemplaar op deze afbeelding is een echte. Wat opvalt is dat de teksten bij de knoppen ontbreken. De "kenners" zullen direct beweren dit een niet afgewerkte replica is. Niets is minder waar, er zijn veel exemplaren opgedoken die er ook zo uit zagen. Alleen een serienummer was er dan op gemonteerd.
De foto is afkomstig van de website van "Klein Engeland", The secret war museum in Belgie.
Het hier onder besproken apparaat is dus een echte, de vraag is alleen of deze misschien ooit in een houten kastje gezeten heeft en in een koffer vervoerd werd. De behuizing van deze is waarschijnlijk wel nagemaakt. Het binnenwerk komt echter zo overeen met een echte dat namaak bijna ondenkbaar is.
Ter vergelijking de drie binnenwerken hier onder:
De uitvoering in de houten behuizing.
Dit is ook een originele.
En dit is mijn setje. Dus, zeg het maar...... Ik mis hier wel een condensator aan de rechter kant onder de tankspoel.
Laten we hem dus maar eens nader bekijken.
De beschrijving van de zender/ontvanger.

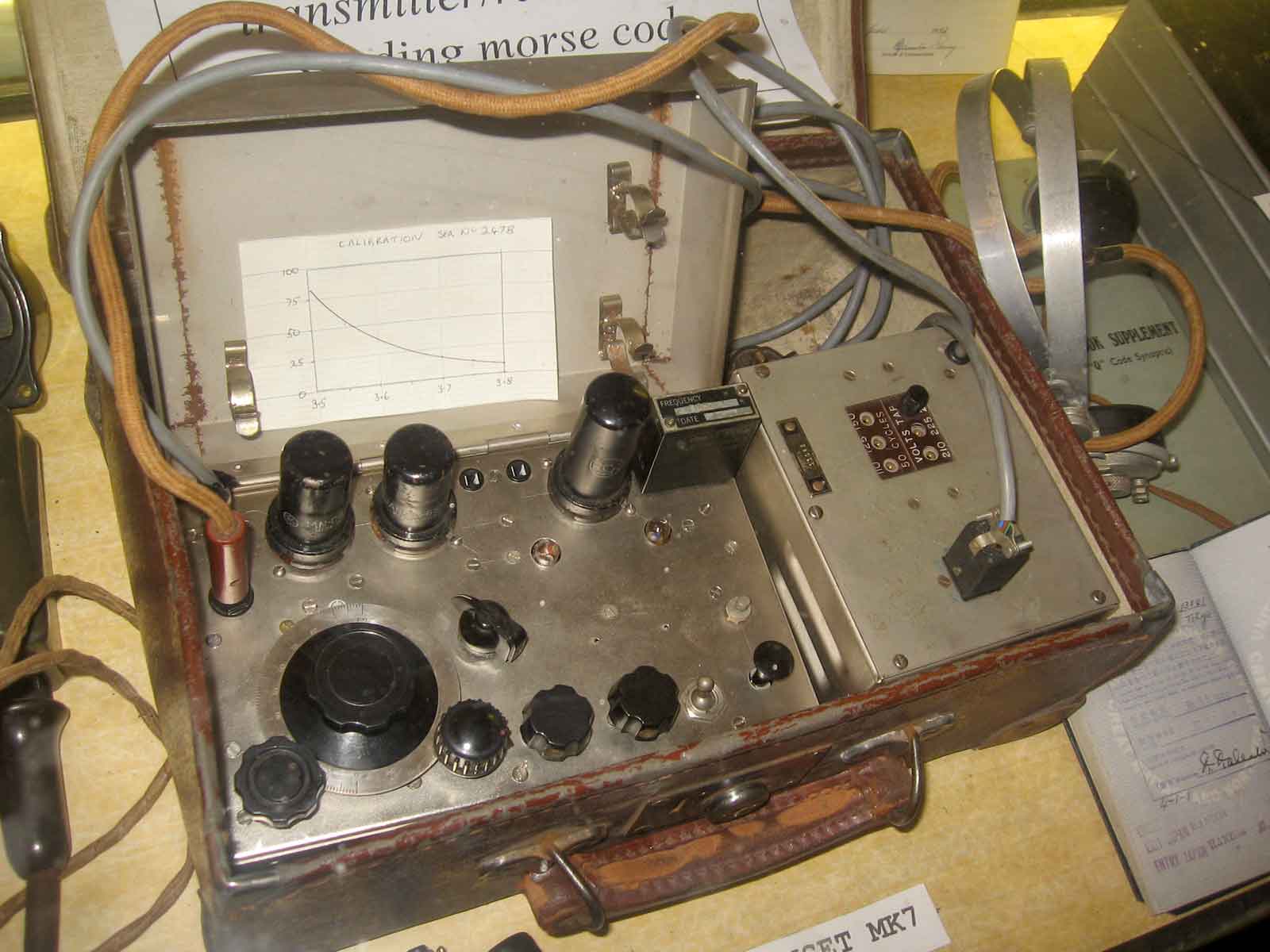

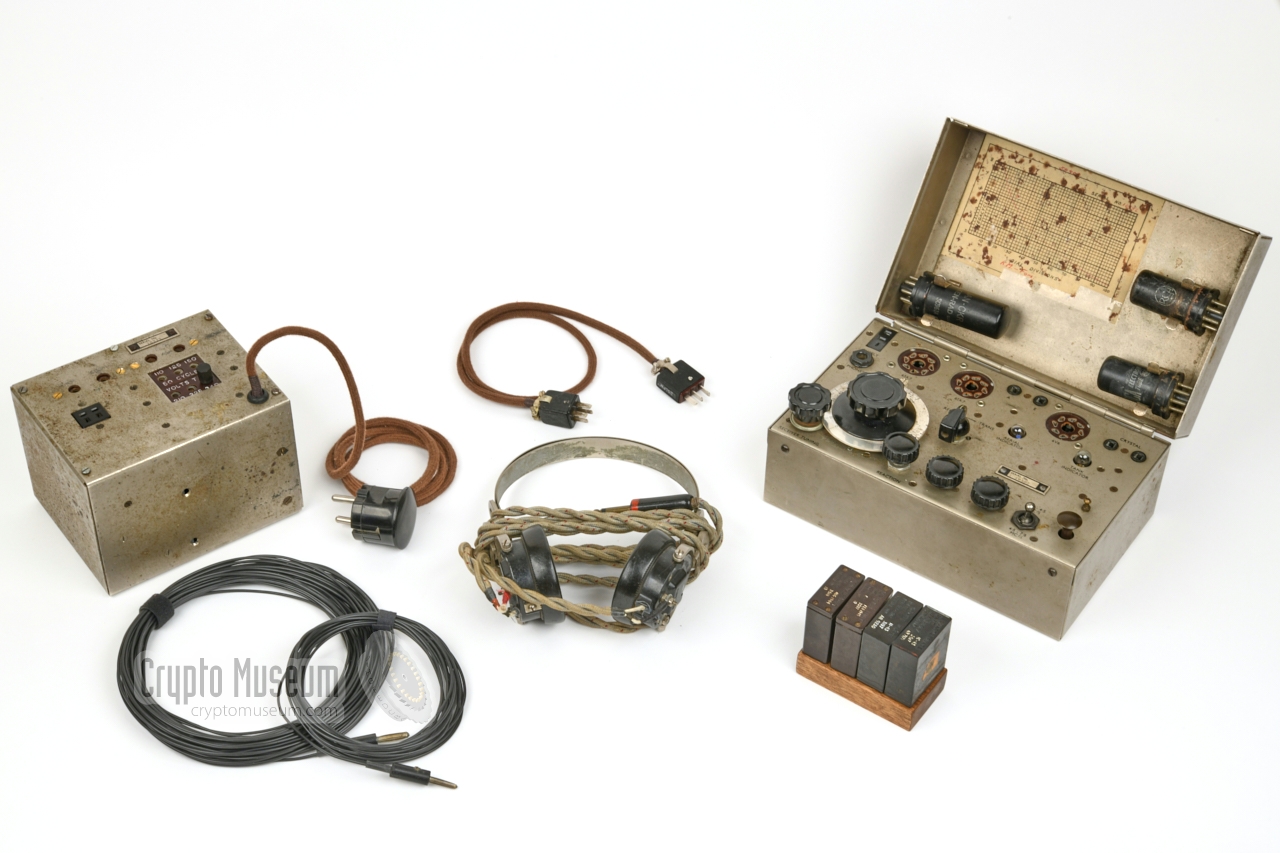

Dit is dus een complete combinatie. Foto Crypto museum.
Het apparaat maakt gebruik van 3 metalen buizen:
1) 6SK7 - Detector
2) 6SK7 - AF-versterker
3) 6V6 - Kristaloscillator/vermogensversterker
Het bereik van de ontvanger is 3,2 - 8 MHz in AM- en CW-modus.De zender is kristalgestuurd en werkt in hetzelfde bereik als de ontvanger. Het uitgangsvermogen is ongeveer 5-7 W, alleen in CW-modus.
De set werd gevoed door een 6 Vdc vibrator-voeding of met een netspanningsvoeding.

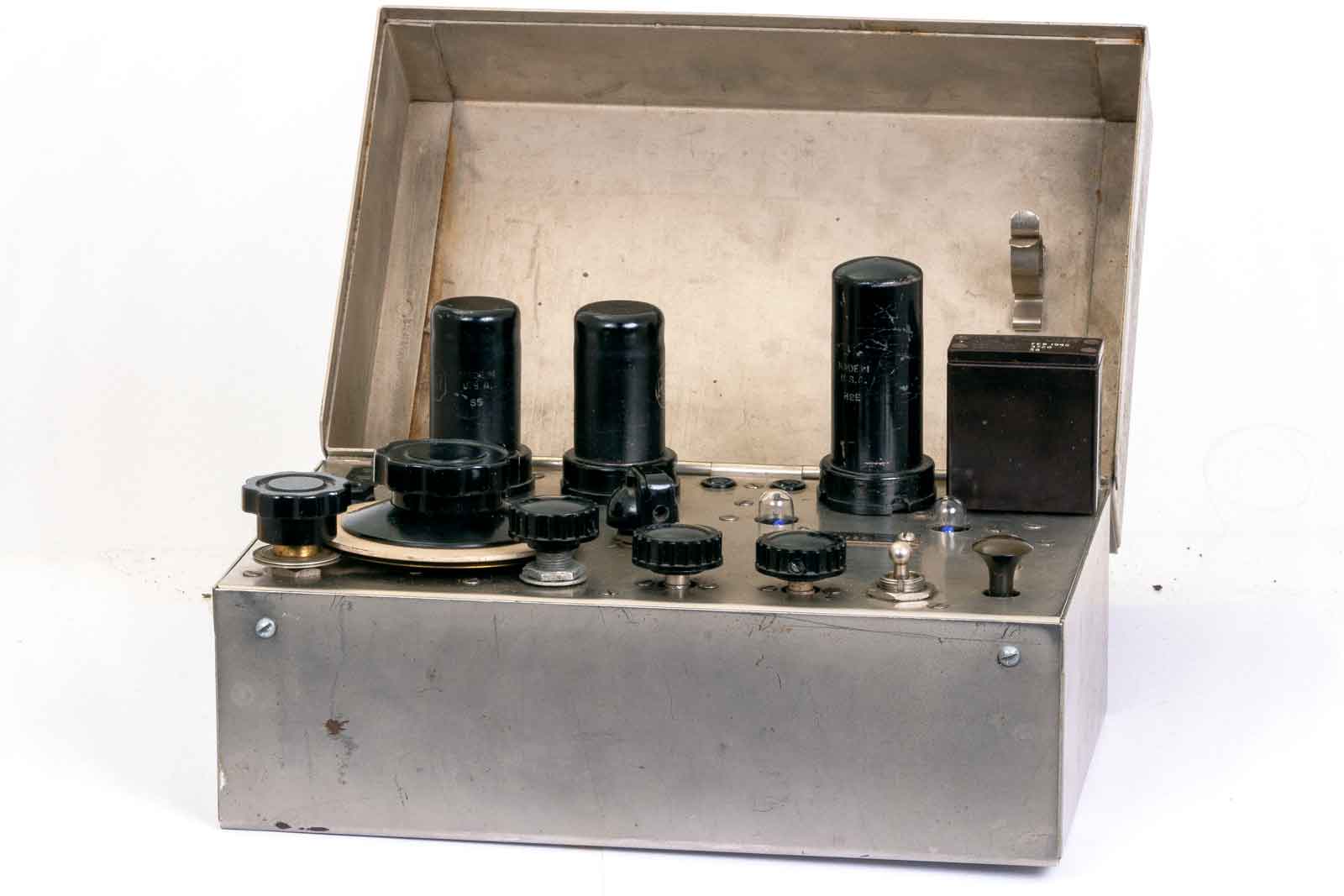

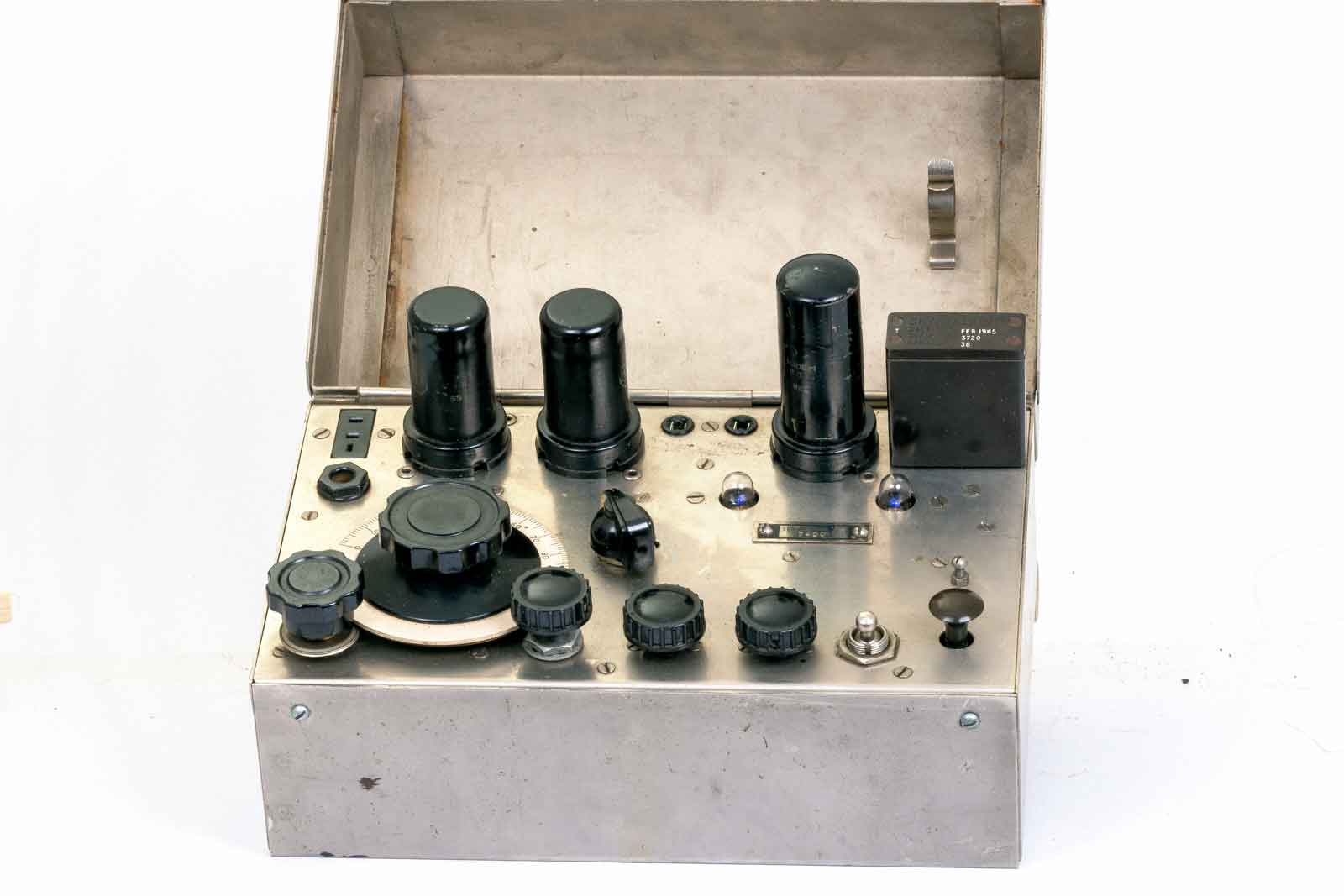

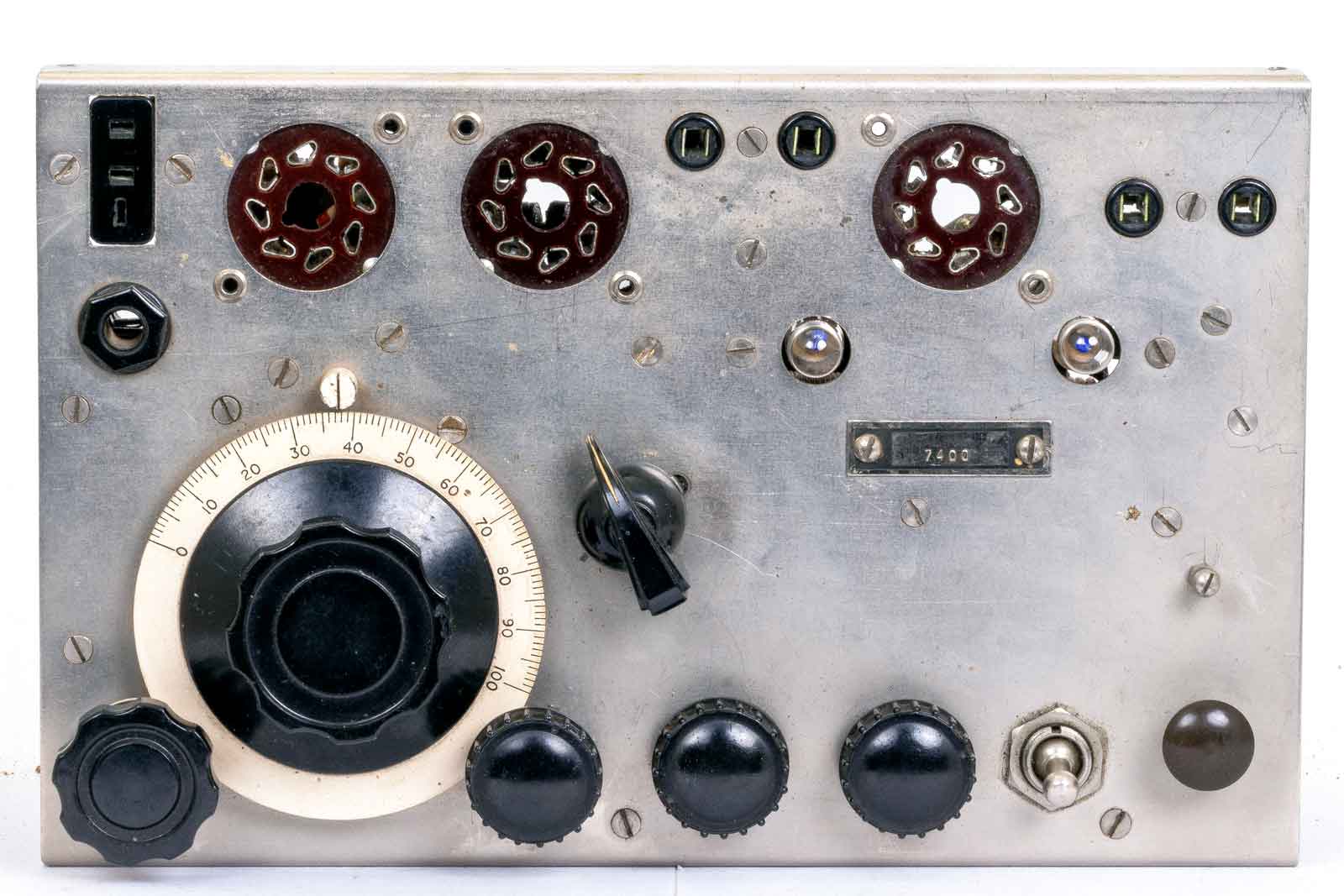

Het front van de mijne. De tekst ontbreekt. De functies : Links boven de voedingssocket, eronder de hoofgdtelefoon-socket. Twee buisvoeten voor de beide 6SK7's, rechts daarvan de antenne- en aarde-aansluiting, dan de voet voor de 6V6 met daarnaast de houder voor het zendkristal. Onder de 6V6-voet de twee lampjes , de linkse voor de antennestroom en de rechtse voor afstemming van de de tankspoel.
De grote schaal is van de afstemming die, onder links, met een knop wordt aangedreven. Voor het tegenwoortdige gebruik in de amateurbanden is het afstemmen wel wat lastig. De knop rechts van de afstemming is de terugkoppelinstelling van de ontvanger. (regeneration) dan volgt de antenne- en tankspoel-tuning. De schakelaar rechts ervan is de keuze 3,3 - 4,5 MHz en 4,5 - 7,6 MHz. Rechts de seinsleutelknop.
In het midden bevindt zich nog de zenden/ontvangen-schakelaar.

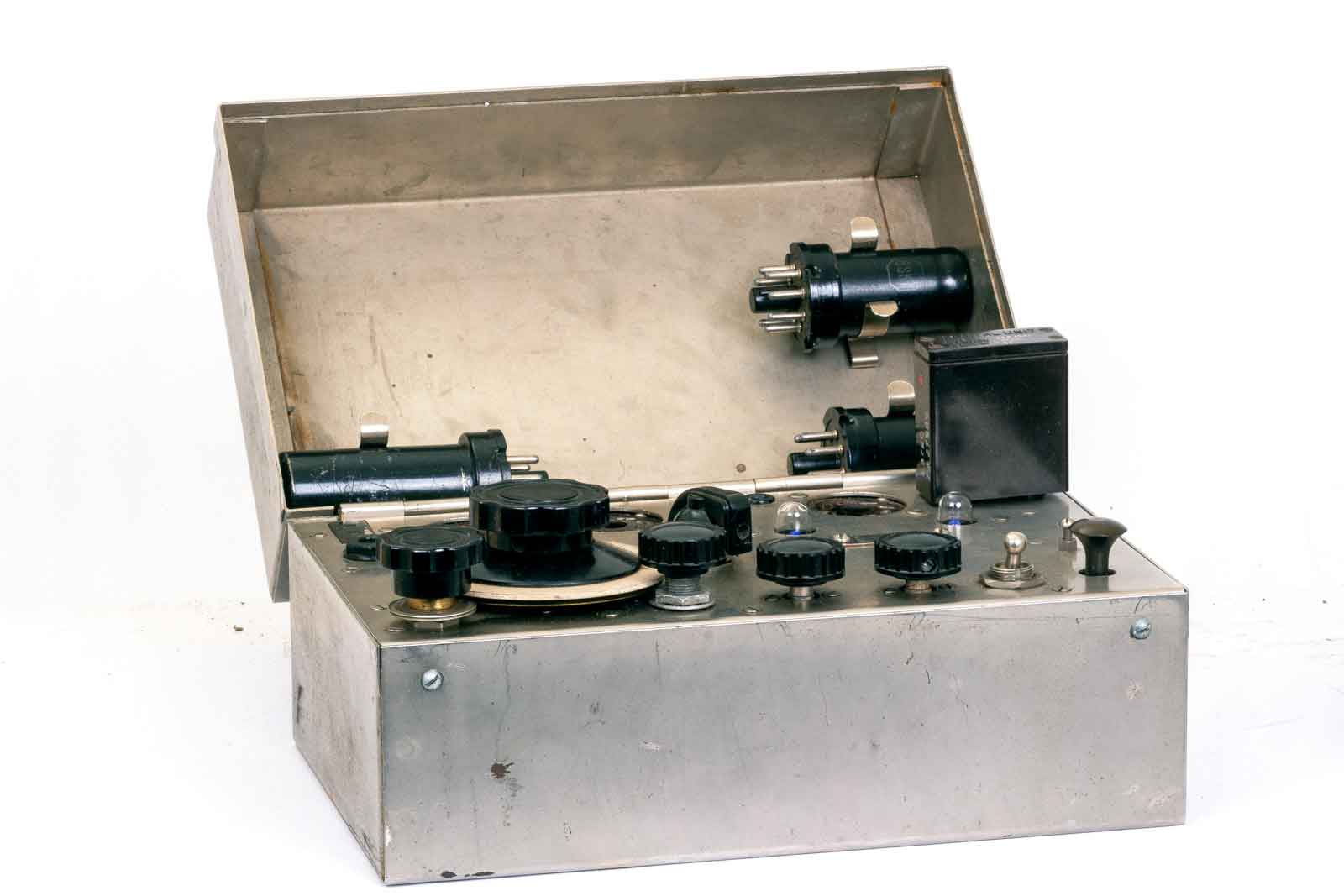

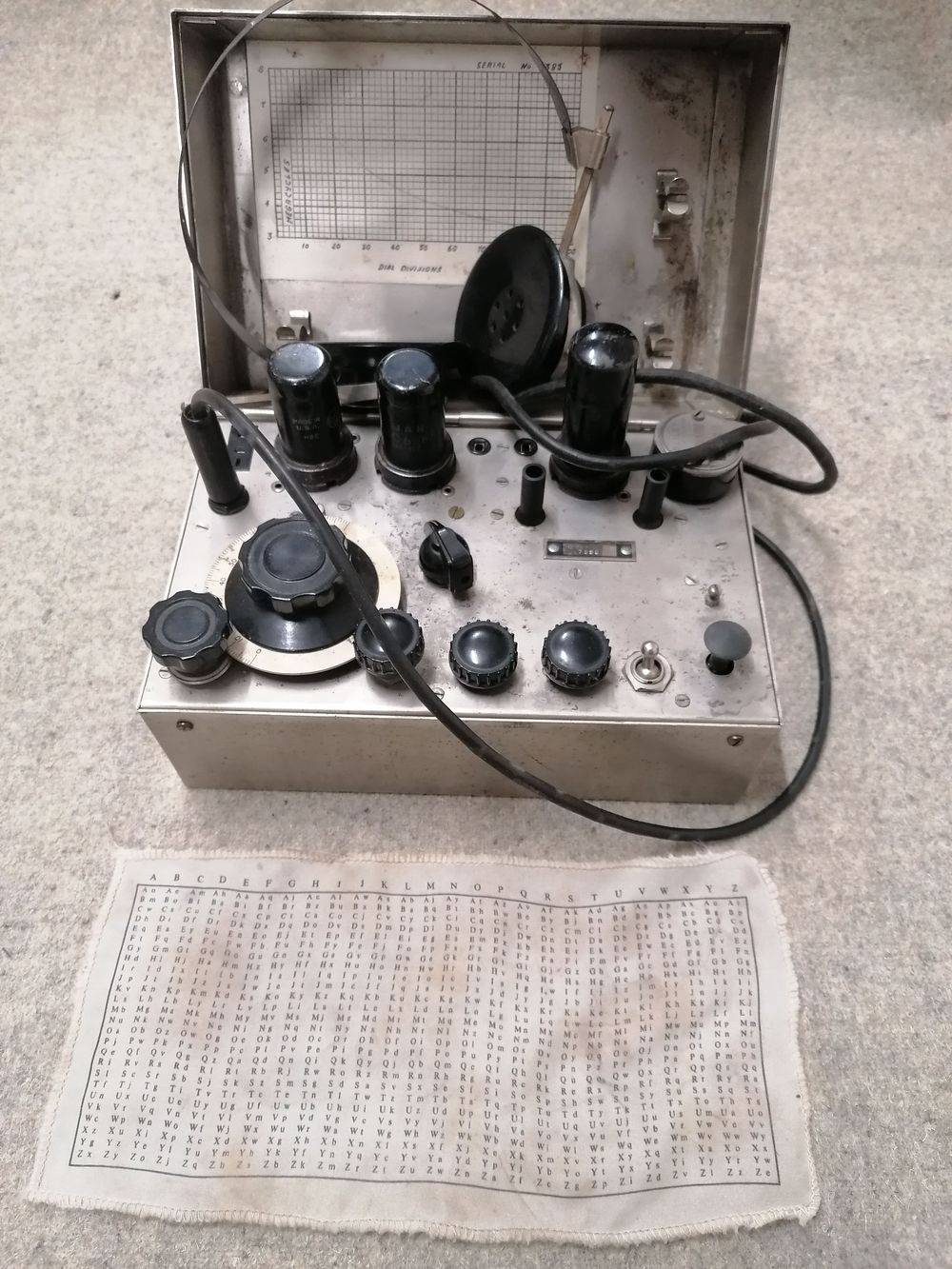

Het geheel in de metalen behuizing.
Een iets beter gezicht op de set. Voor de twee afstemlampjes waren kokertjes meegeleverd om er voor te zorgen dat de lampen niet te veel licht rondom gaven.
In de deksel is normaal gesproken een referentiekaartje geplakt waar op aangegeven wordt welke frequentie met welk getal op de schaal overeen komt.
Deze kaart behoort het zelfde serienummer te hebben als de set.

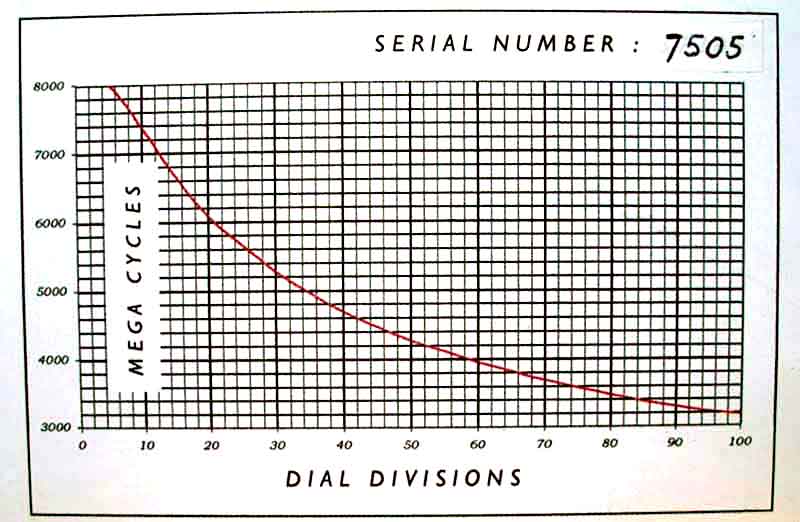

Dit is zo'n kaart. U ziet het afstemmen in de 40 meterband is een uitdaging. De 80-meterband is iets eenvoudiger, alhoewel.....
De buizen netjes opgeruimd in hun houders. Om de klep te sluiten moet het kristal echter nog wel verwijderd worden.

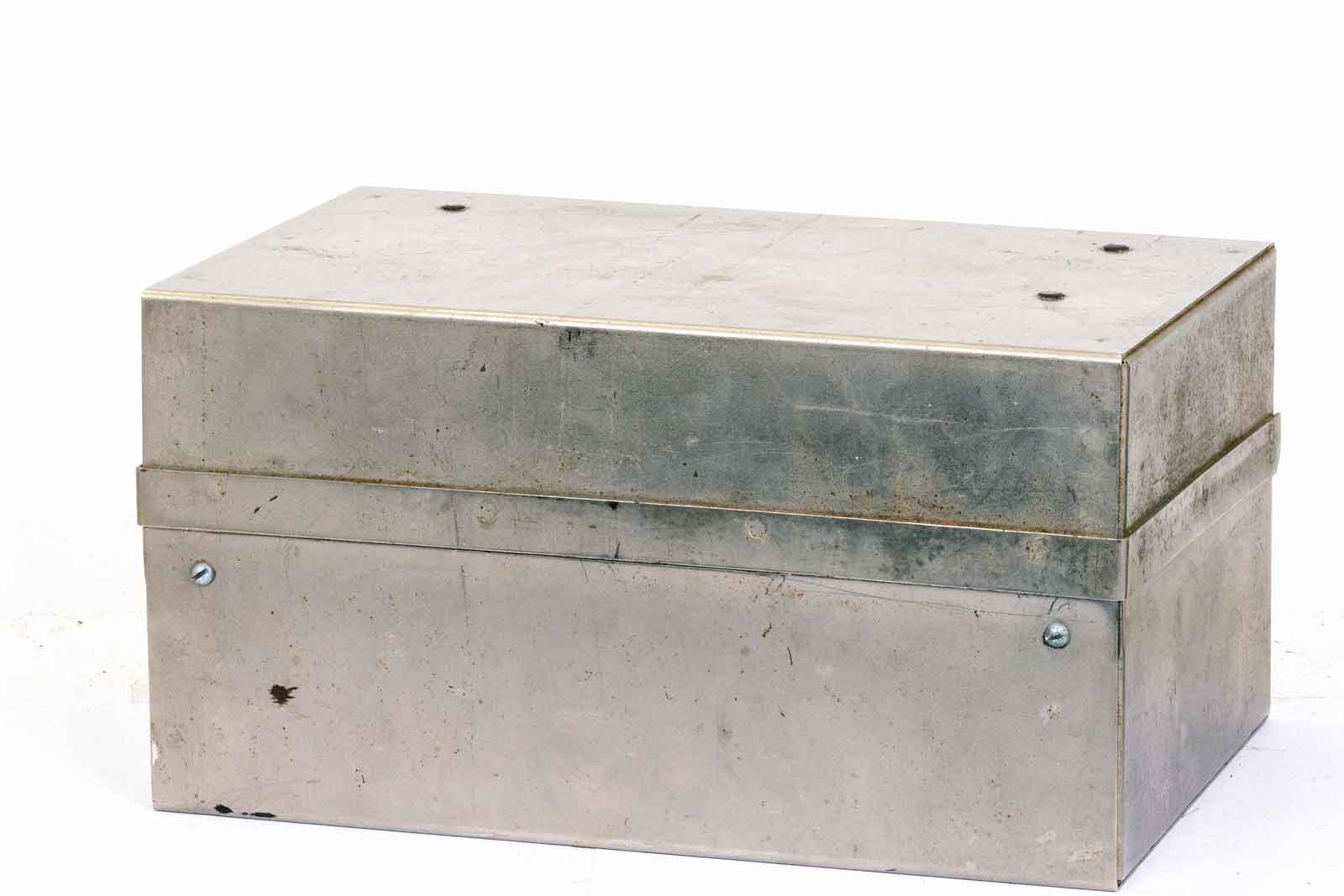

De gesloten kast.

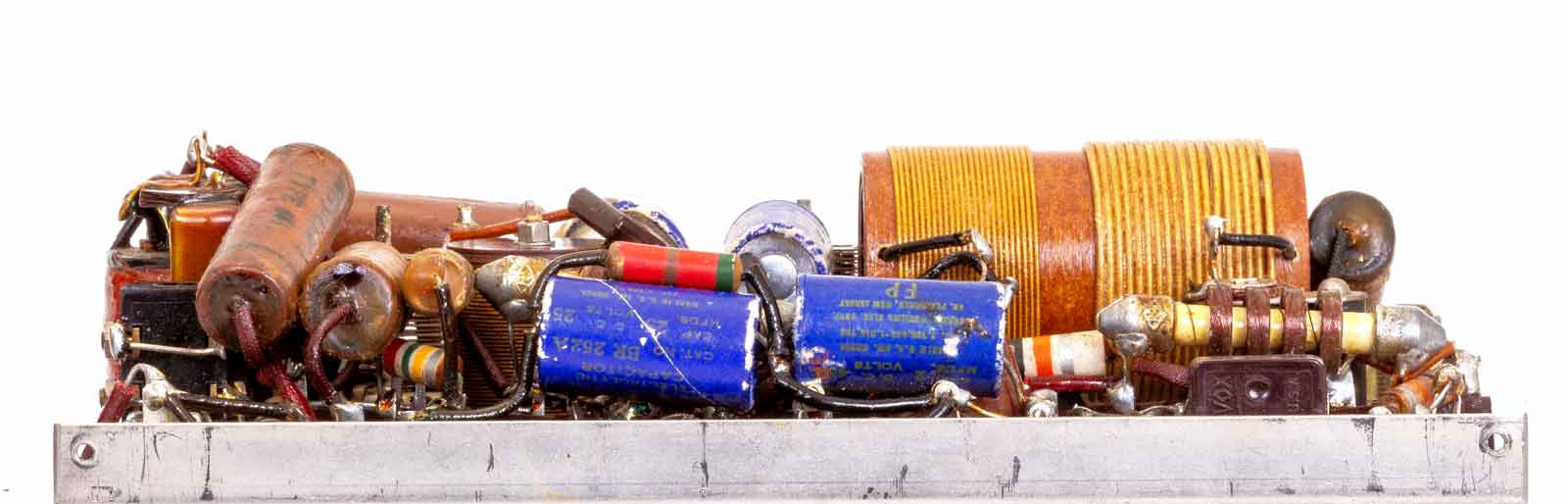

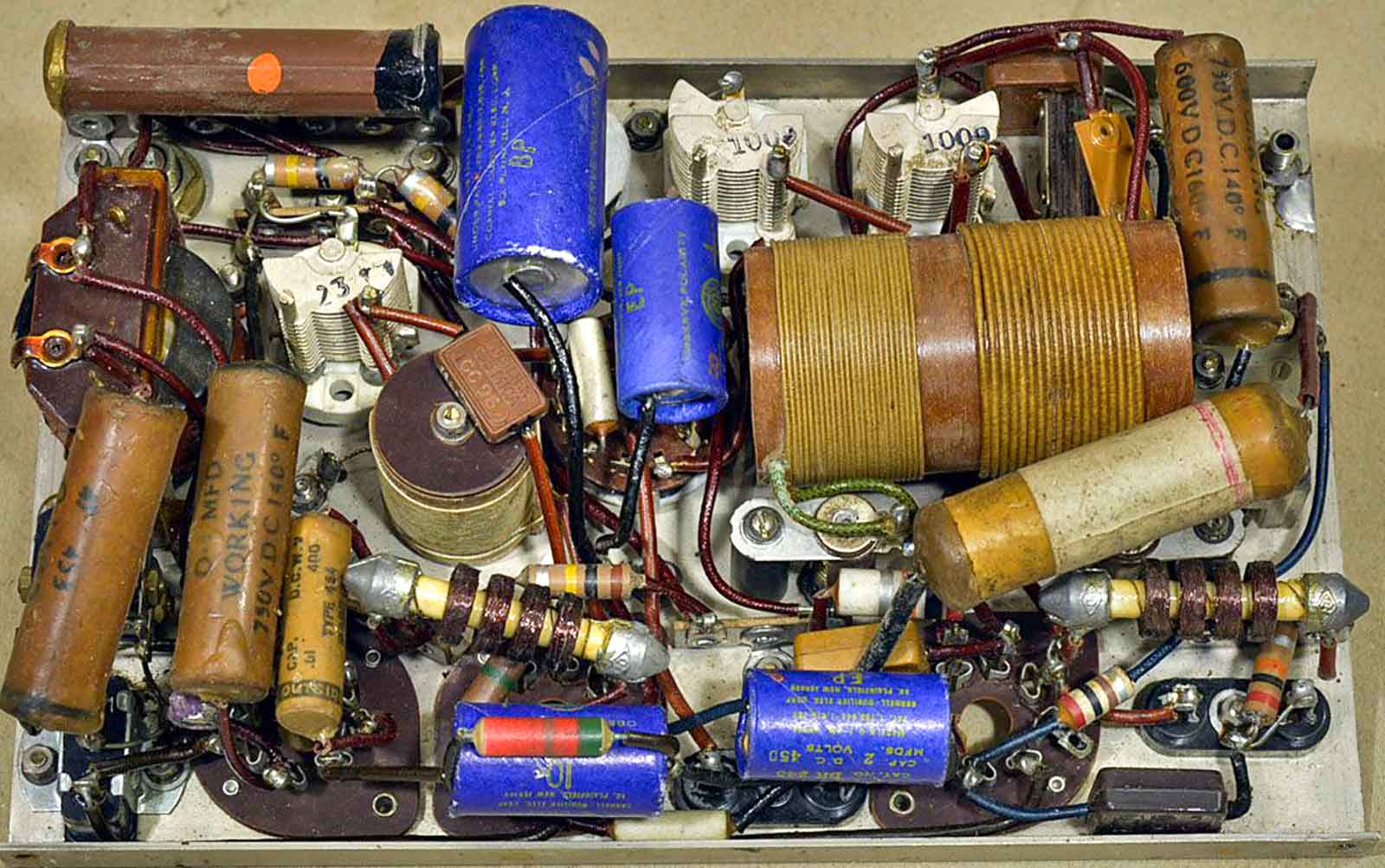

De binnenkant met als overheersende partij de tankspoel.
Boven de kristalhouder en rechts de 6V6 voet. Boven de tankspoel de twee afstemlamp-fittingen. De HF-smoorspoel staat in serie met de roosterlekweerstand van de 6V6.
Onder de band-omschakelaar met daarnaast de afstemcondensatoren voor de tankkring-afstemming en de antenne-aanpassing.

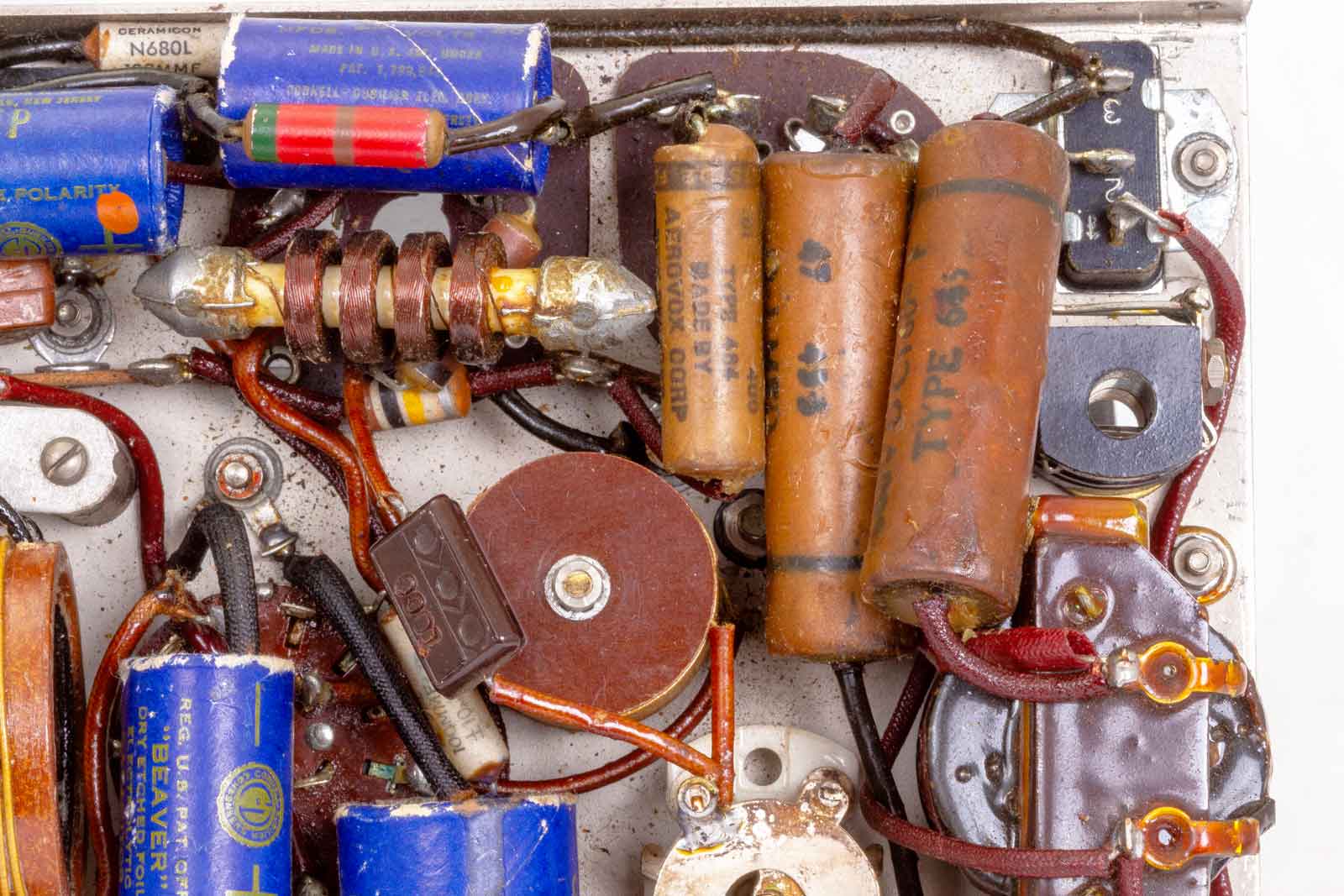

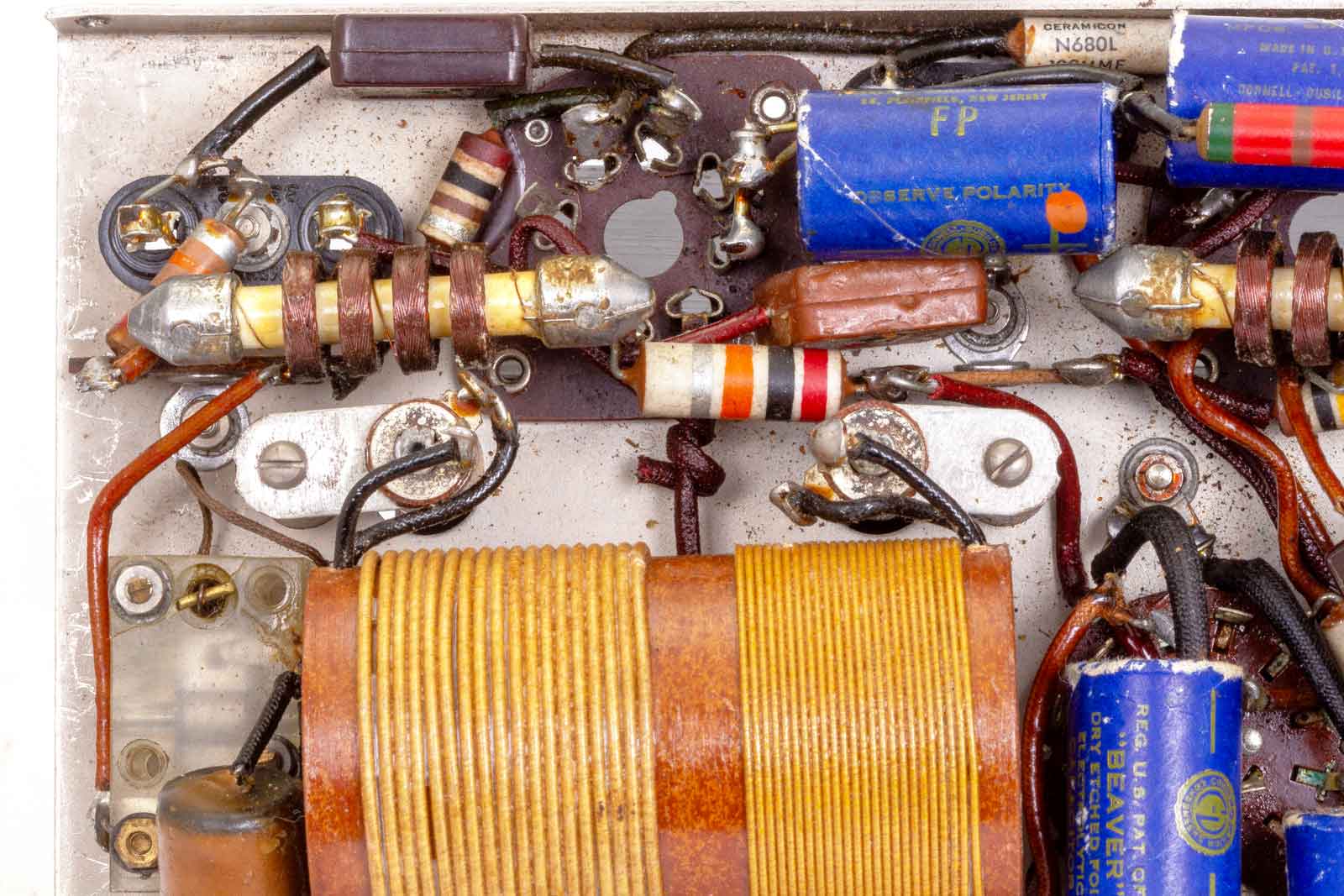

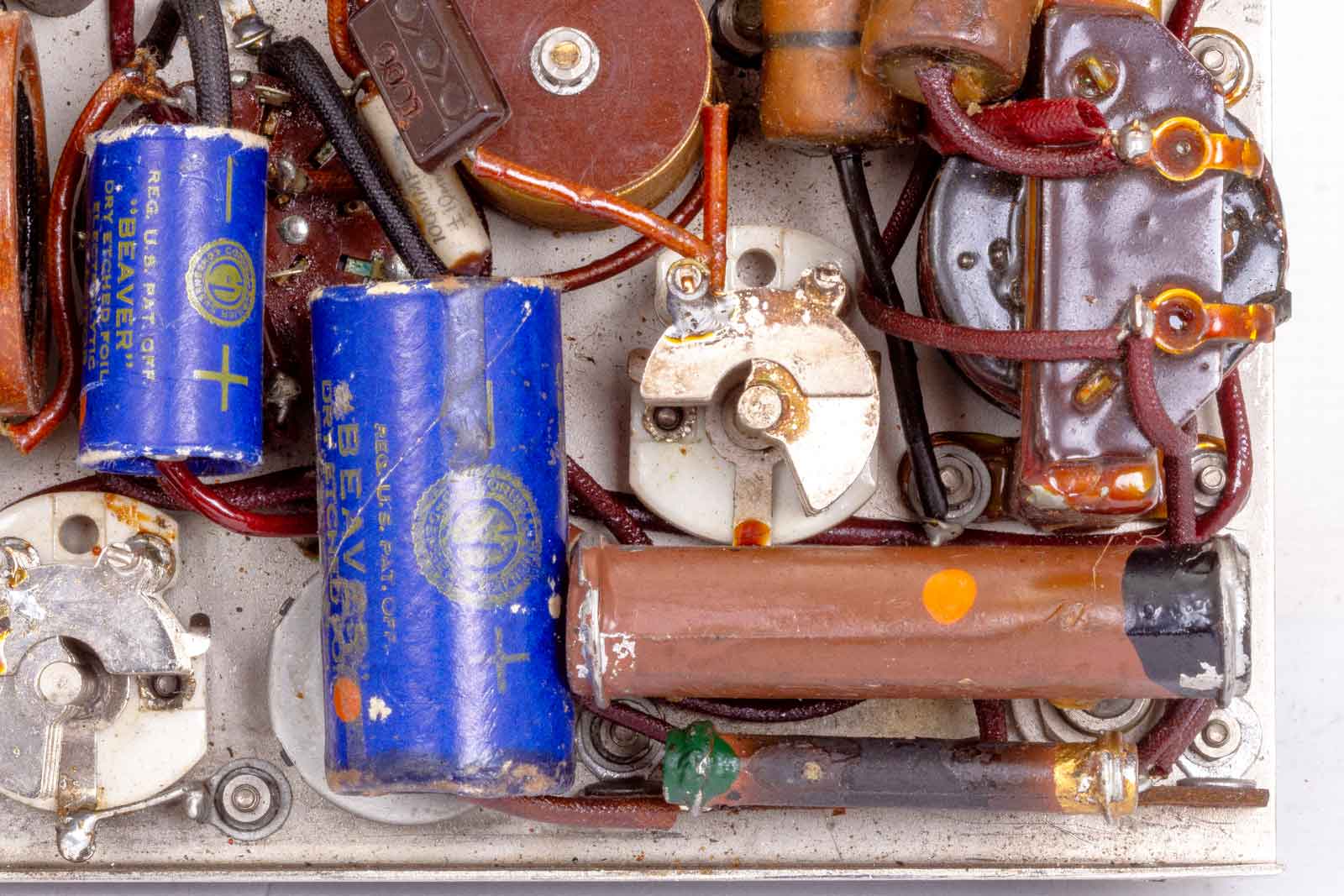

De buisvoeten van de twee 6SK7 pentoden. De HF-choke is in de anodeleiding van de detector geplaatst om te voorkomen dat er HF in de LF-versterker komt.. Het bruine rondje in het midden is de deksel van de ontvangerspoel. Rechtsboven de voedings-socket met daar onder de telefoonaansluiting. De bruine trafo met twee aansluitingen is de LF-choke in de anodeleiding van de LF-versterker. De mooie blauwe condensatoren zijn van het merk Beaver. Ik ga er vanuit dat alle condensatoren (behalve de mica en de witte NPO-C's) wel lek zullen zijn. Ik vind het echter zonde om ze te vervangen of er moderne exemplaren in te verstoppen.

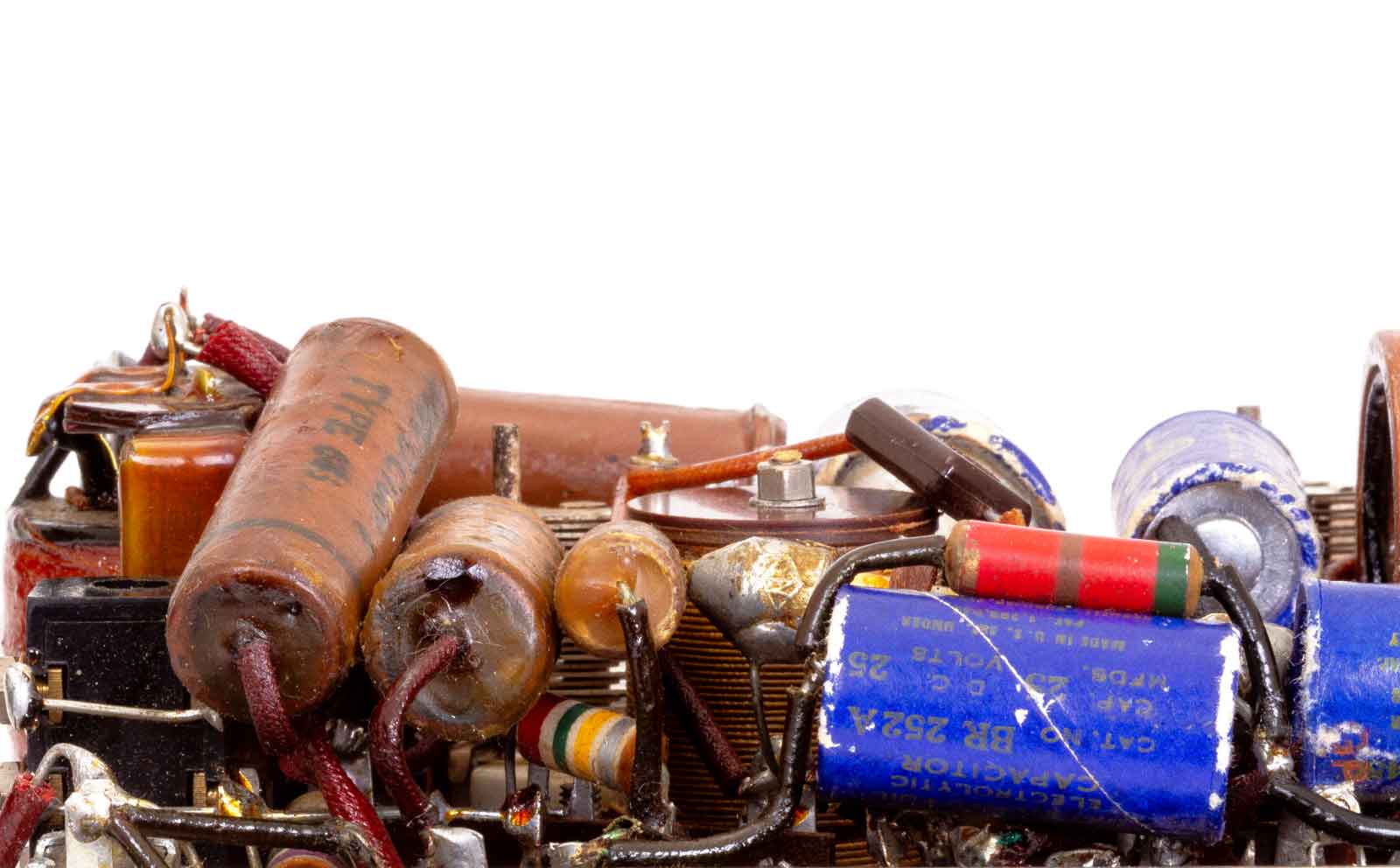

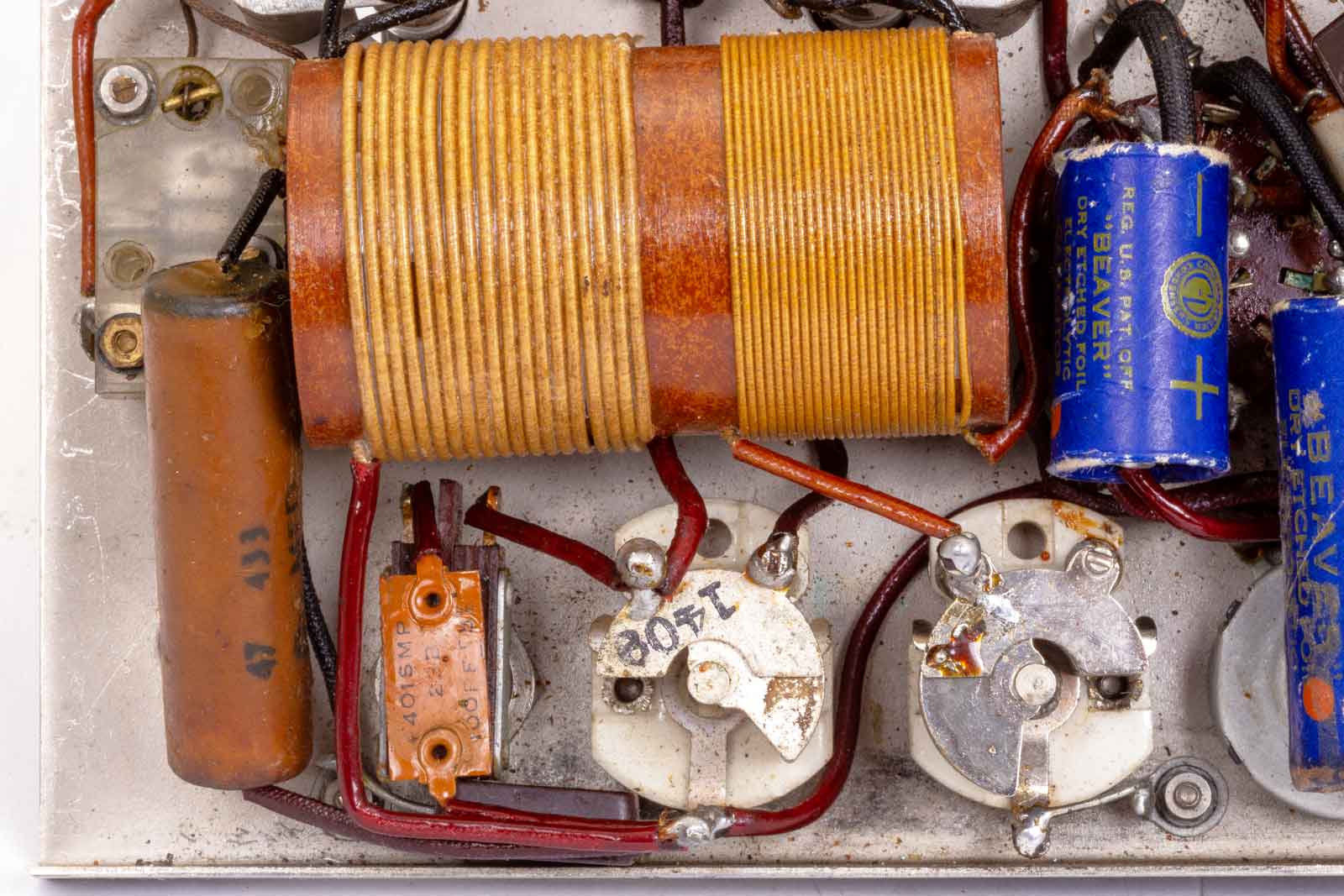

De afstem-C in het midden. Onder de grote bruine weerstand een exemplaar dat het al zwaar te verduren heeft gehad. De waarde is niet meer af te lezen. De blauwe C's zijn electrolyten, op zich redelijk eenvoudig van een nieuw binnenwerk te voorzien, maar ja...

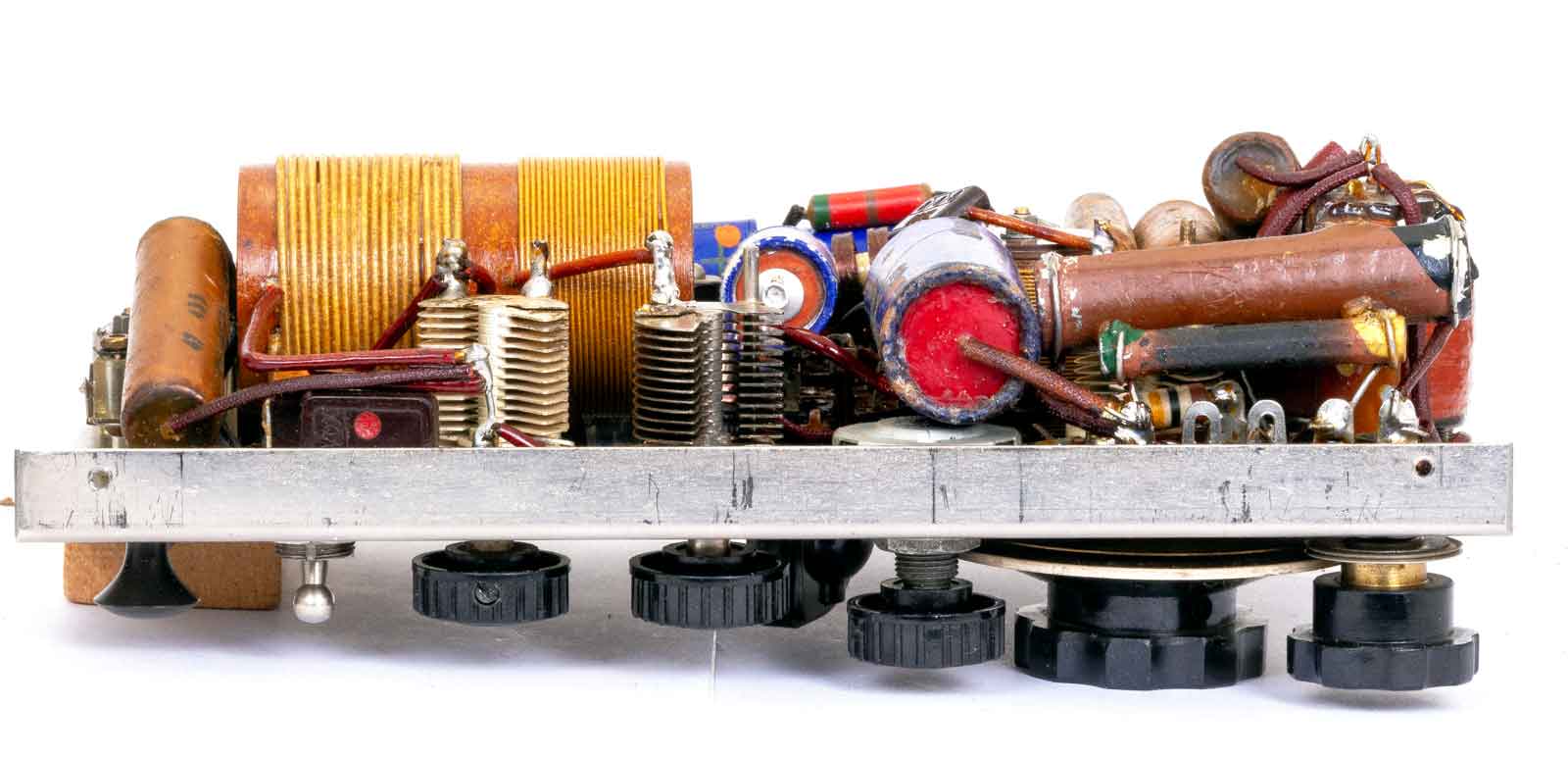

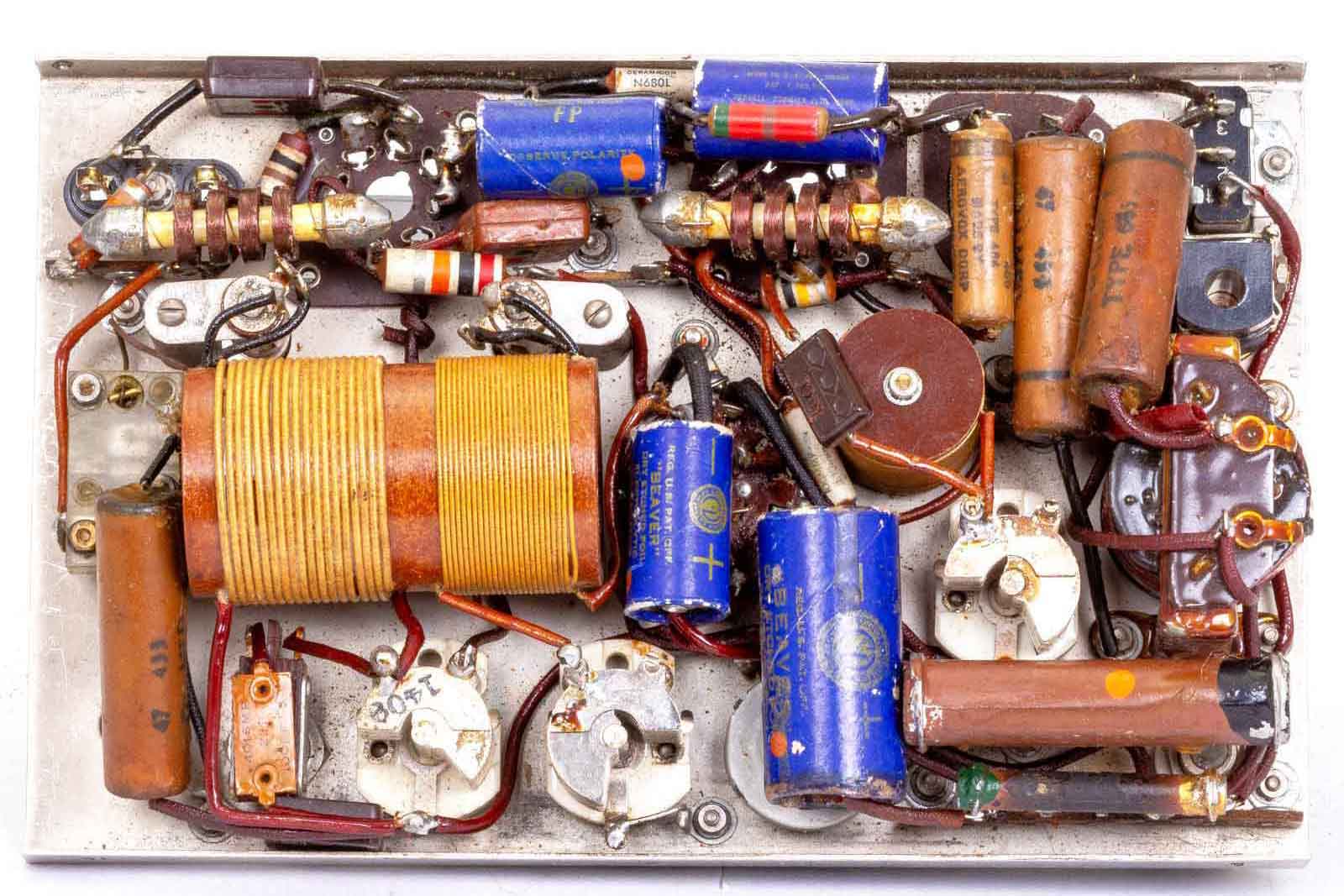

Een gezicht op de onderkant.

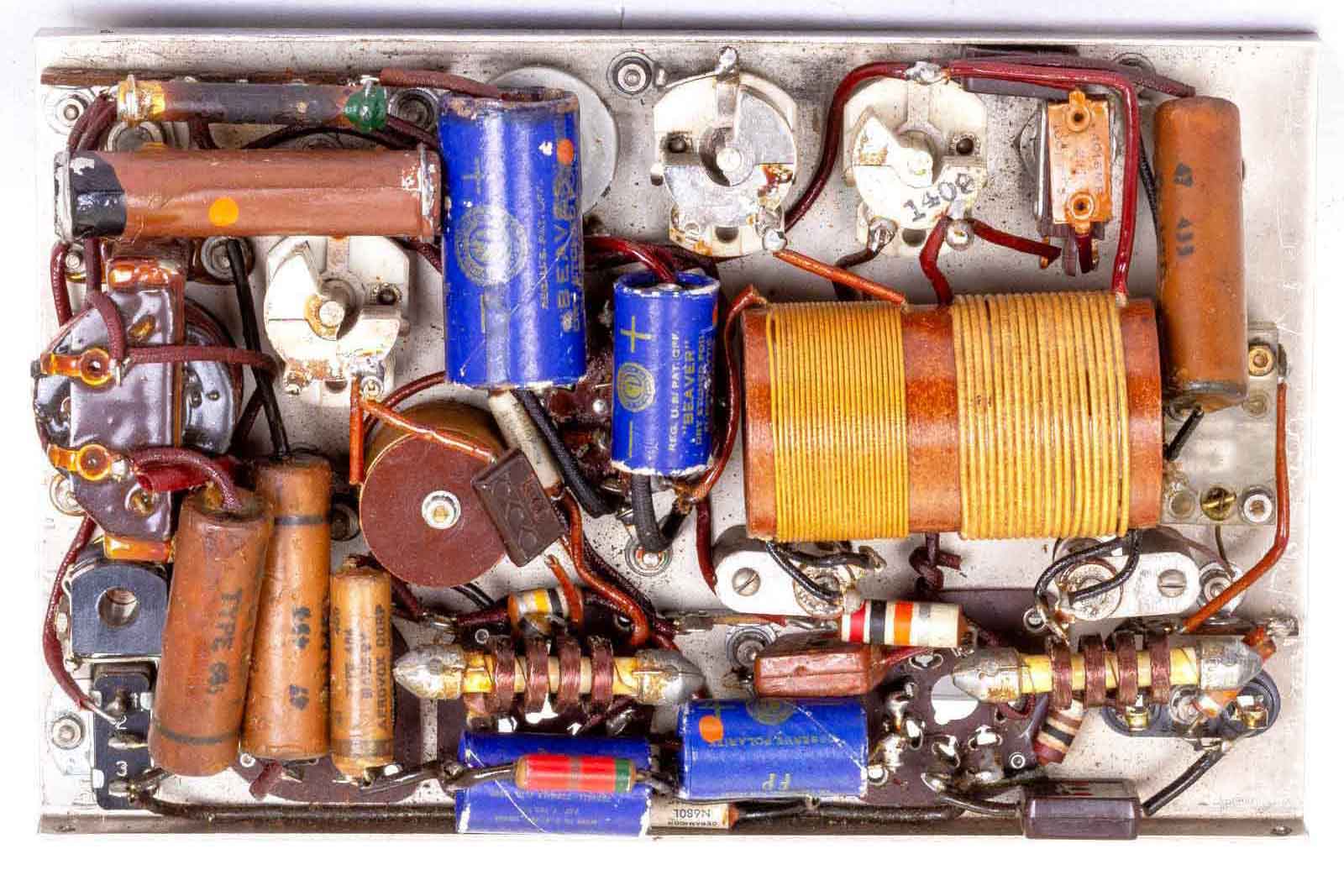

En natuurlijk van de bovenzijde.

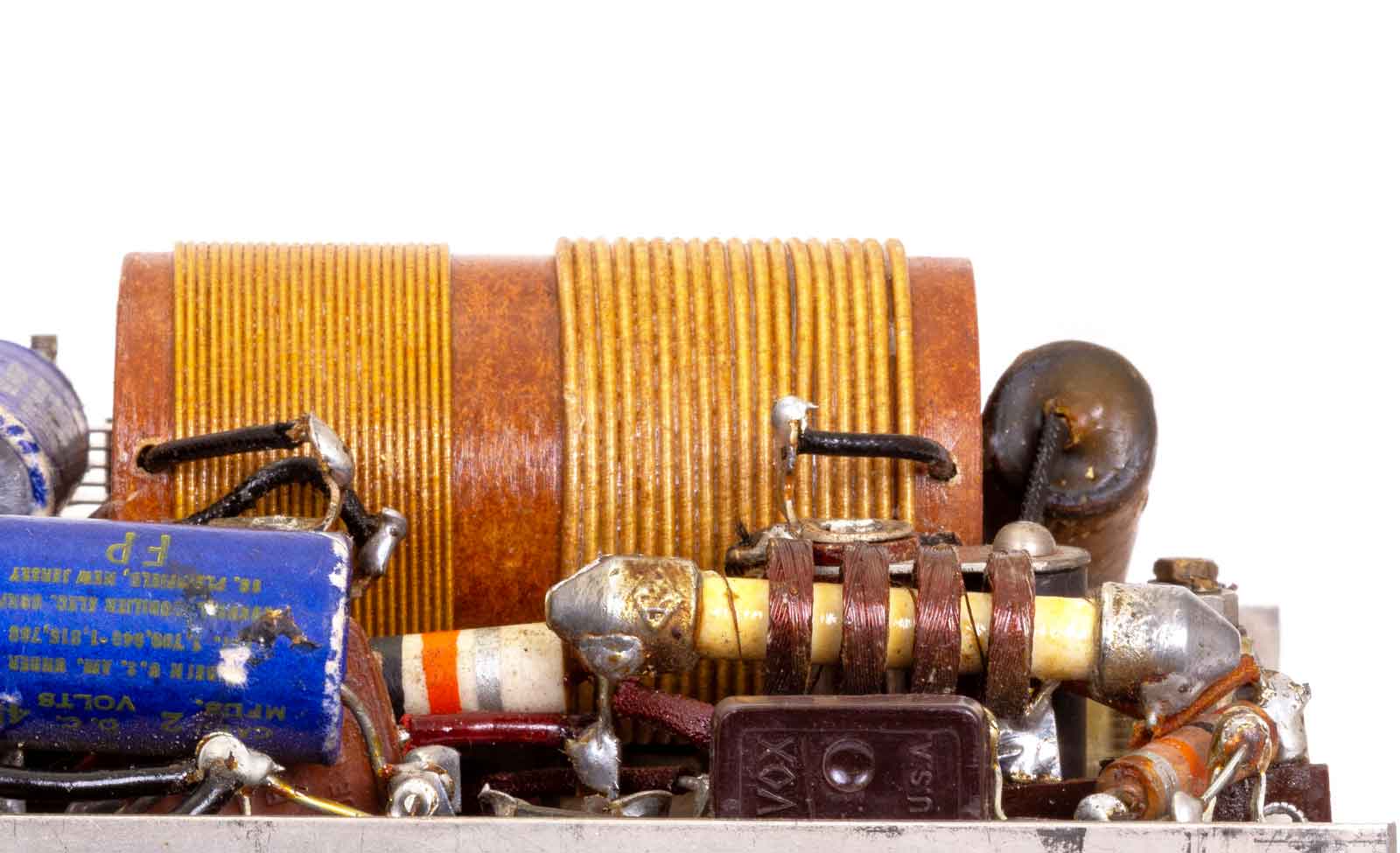

Nog wat details.
En nog een paar. Hier zijn de windingen van de tankspoel goed te tellen.

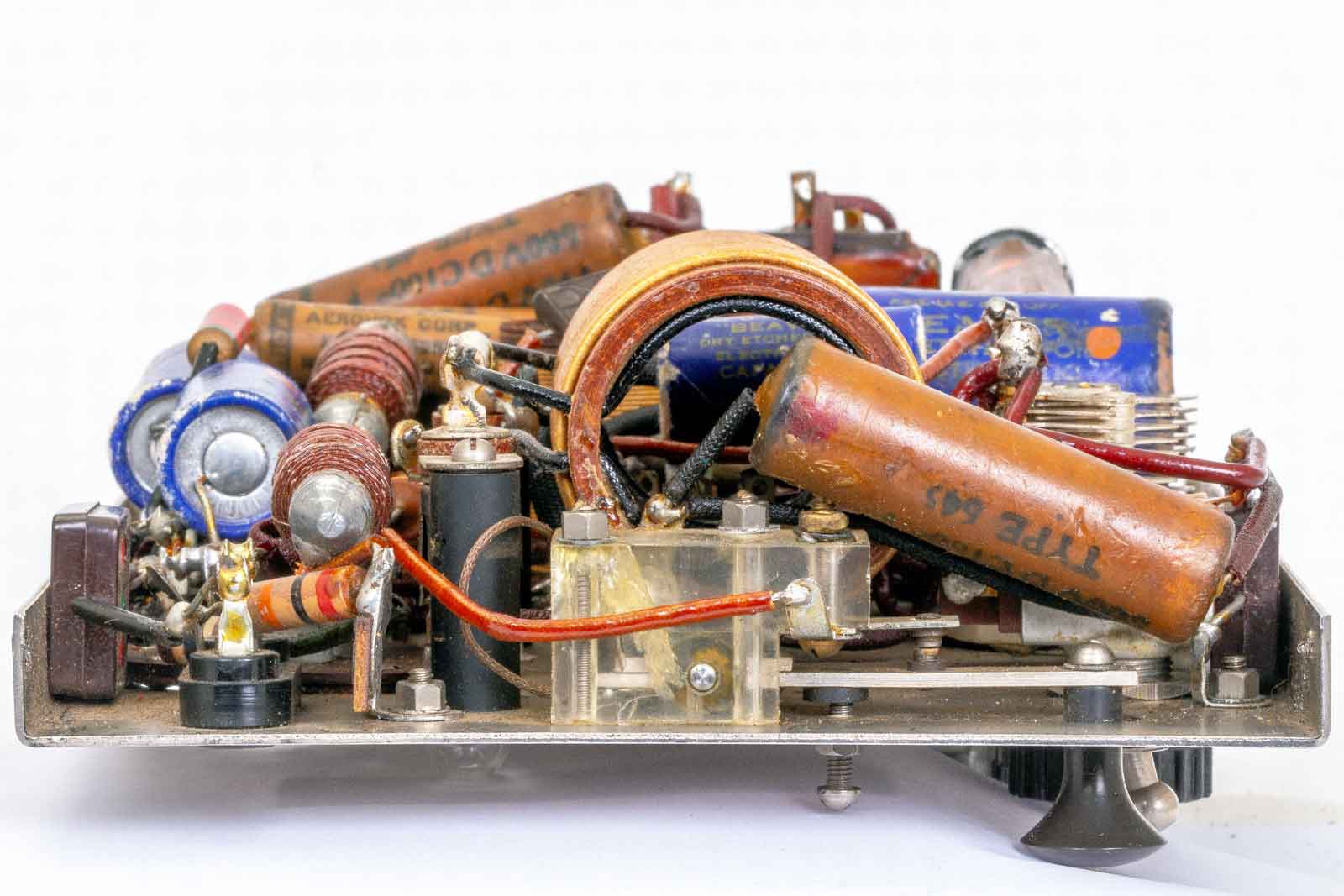

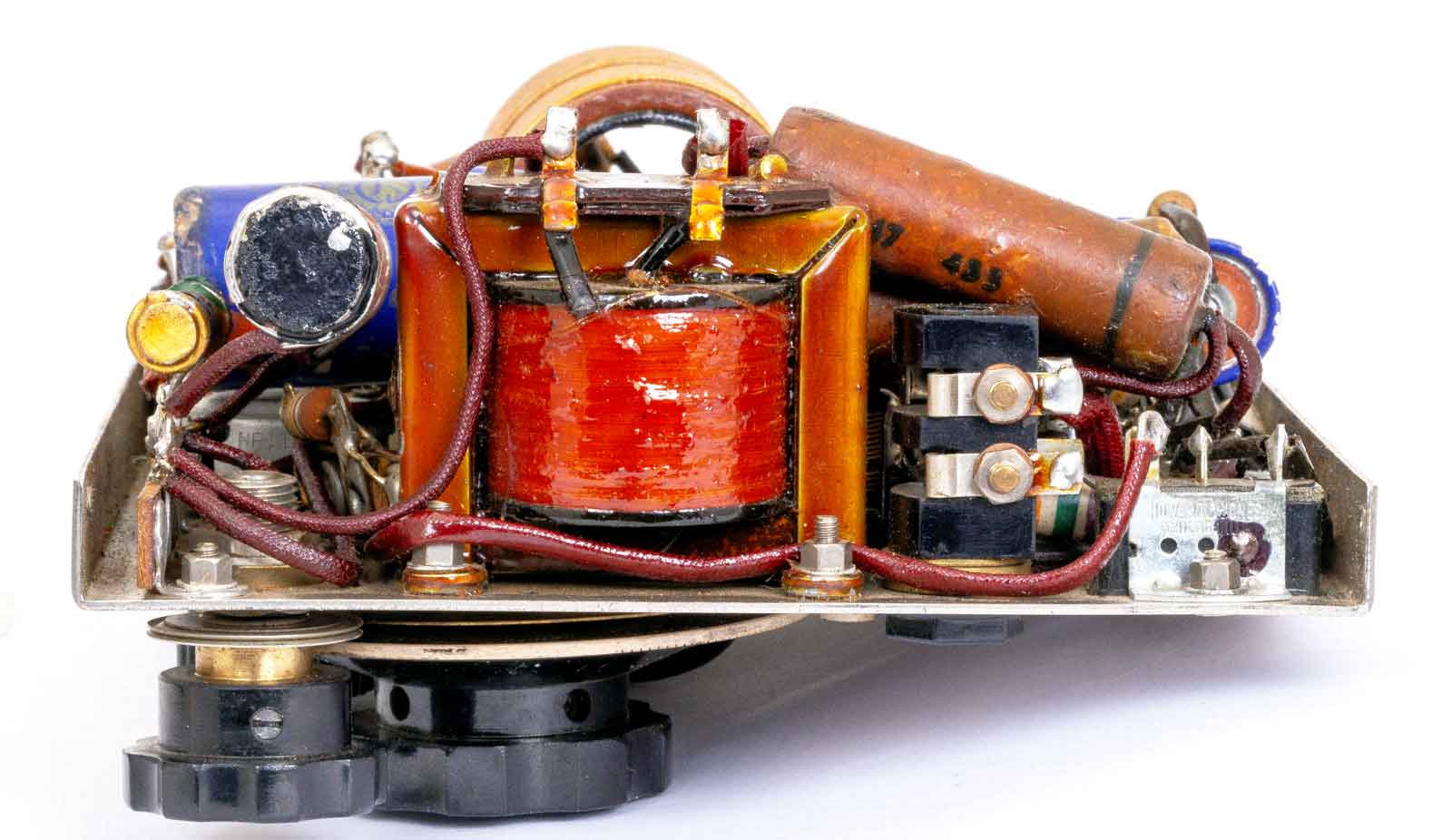

De rechter kant met de seinsleutel.
De LF-choke van 36H.

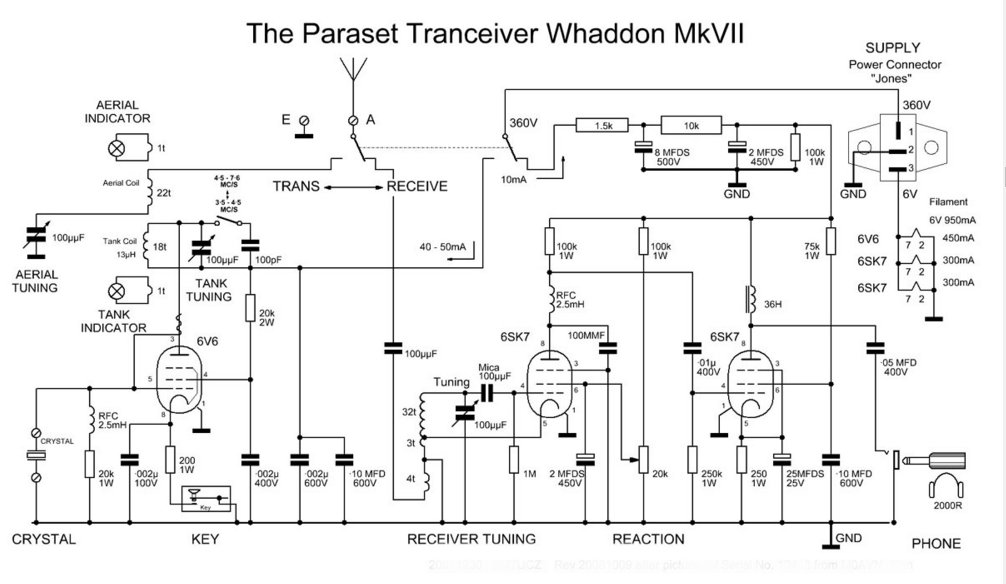

Het schema van deze eenvoudige, maar voor die tijd prima werkende zender/ontvanger.
De voedingsunit voor netspanningbedrijf.
De unit met een wat veiliger netsnoer.

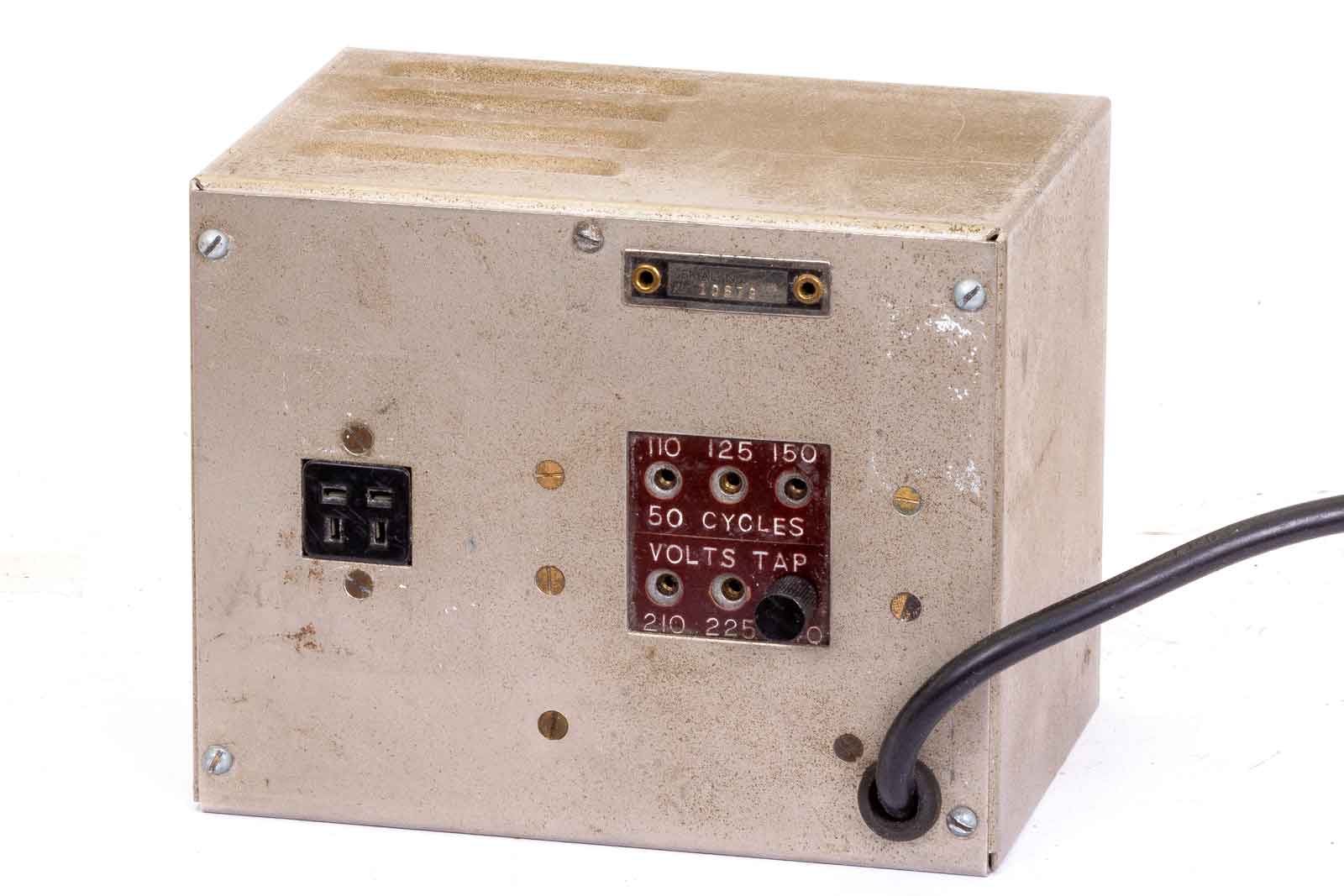

Vooraanzicht met links de voedings-socket. De twee vertikale pennen zijn met de min en aarde verbonden. De linker bovenste horizontale is de + 350 Volt aansluiting. De rechter voorziet de gloeidraden met 6,3 Volt. Er kan gekozen worden uit ingangsspanningen tussen de 110 en 240 Volt. De makers hebben ver vooruit gedacht bij die 240 Volt.

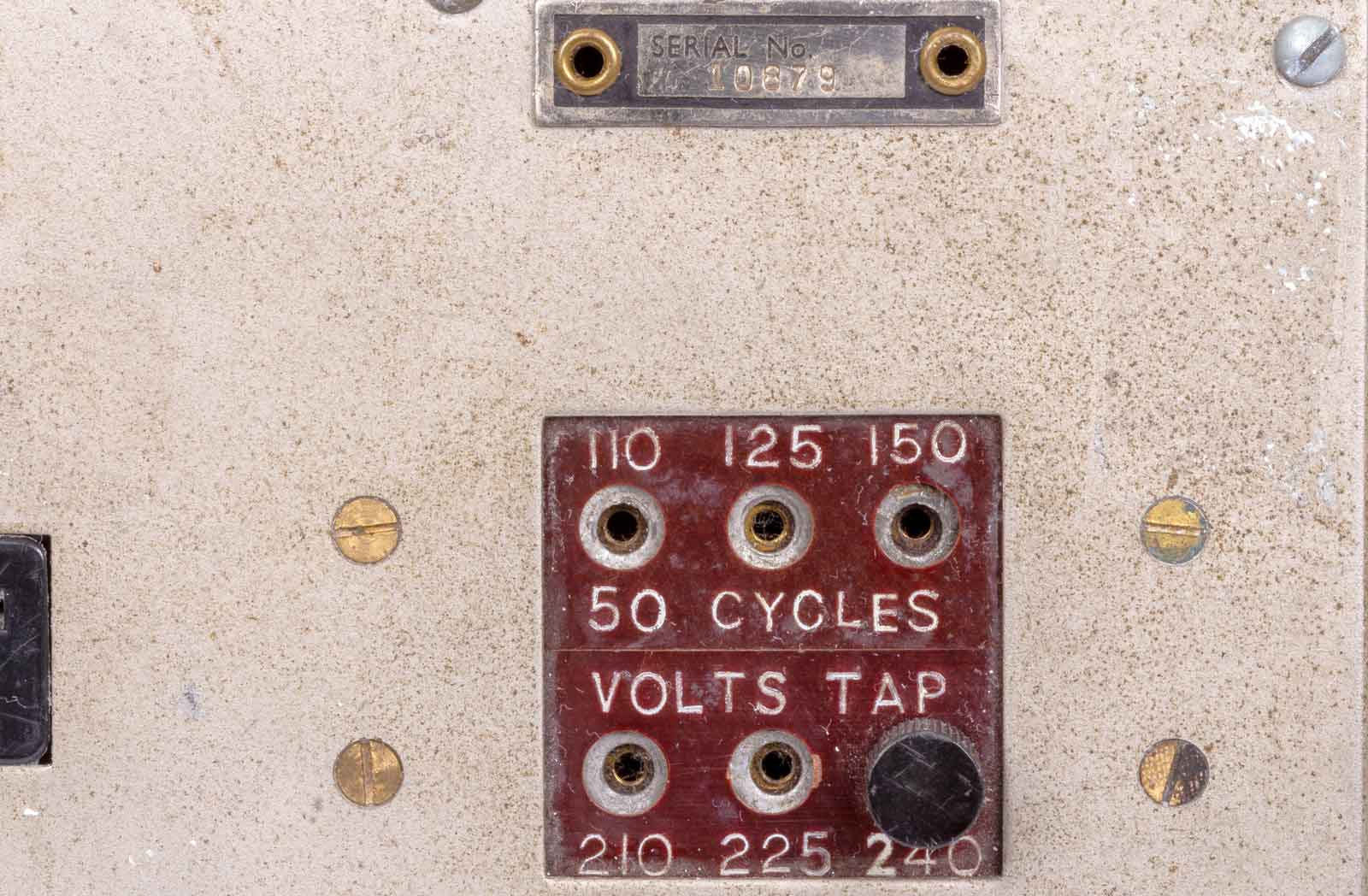

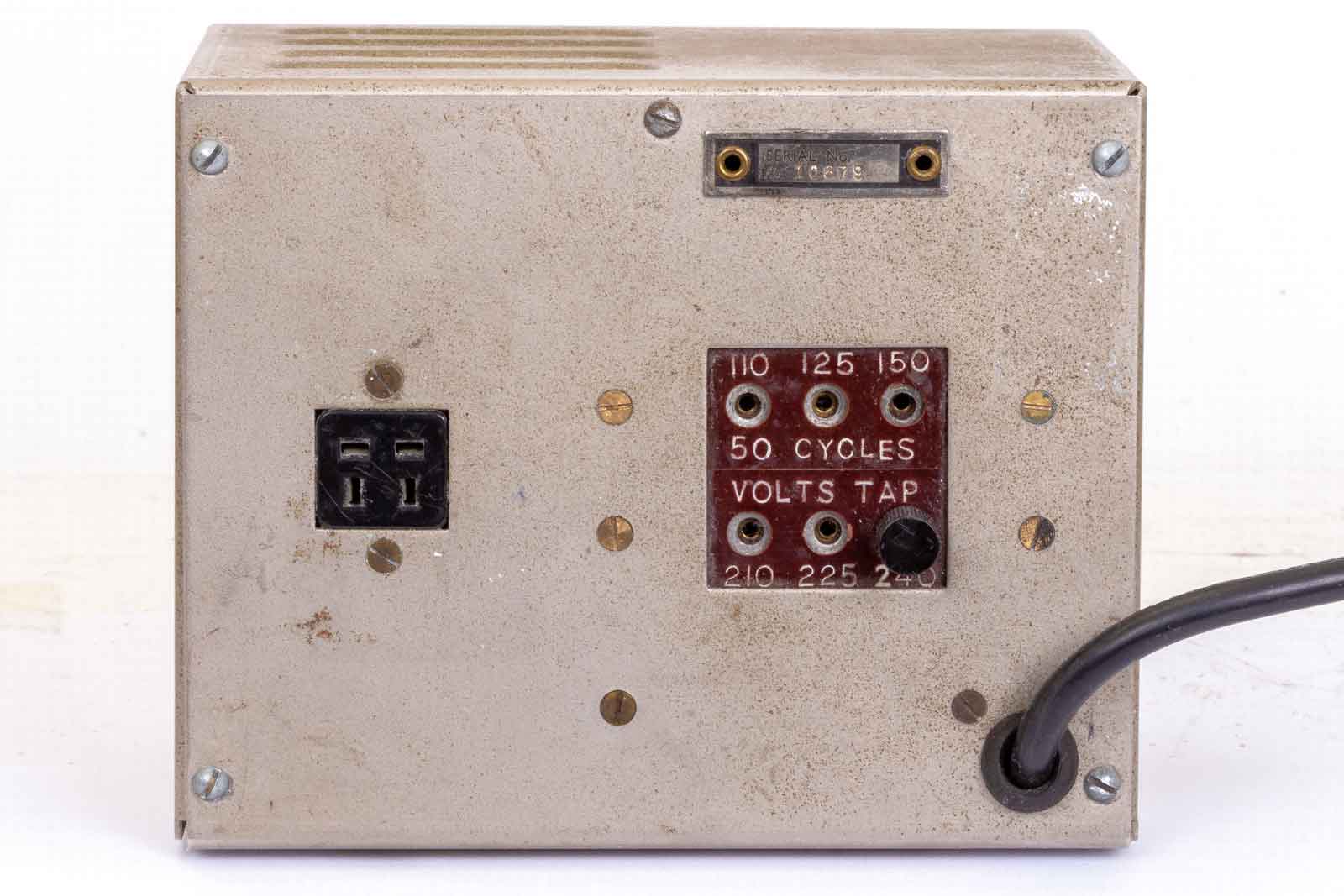

Details van het spanningskeuze-paneel. Op de niet van een keuzestekker voorziene contacten staat geen spanning!!

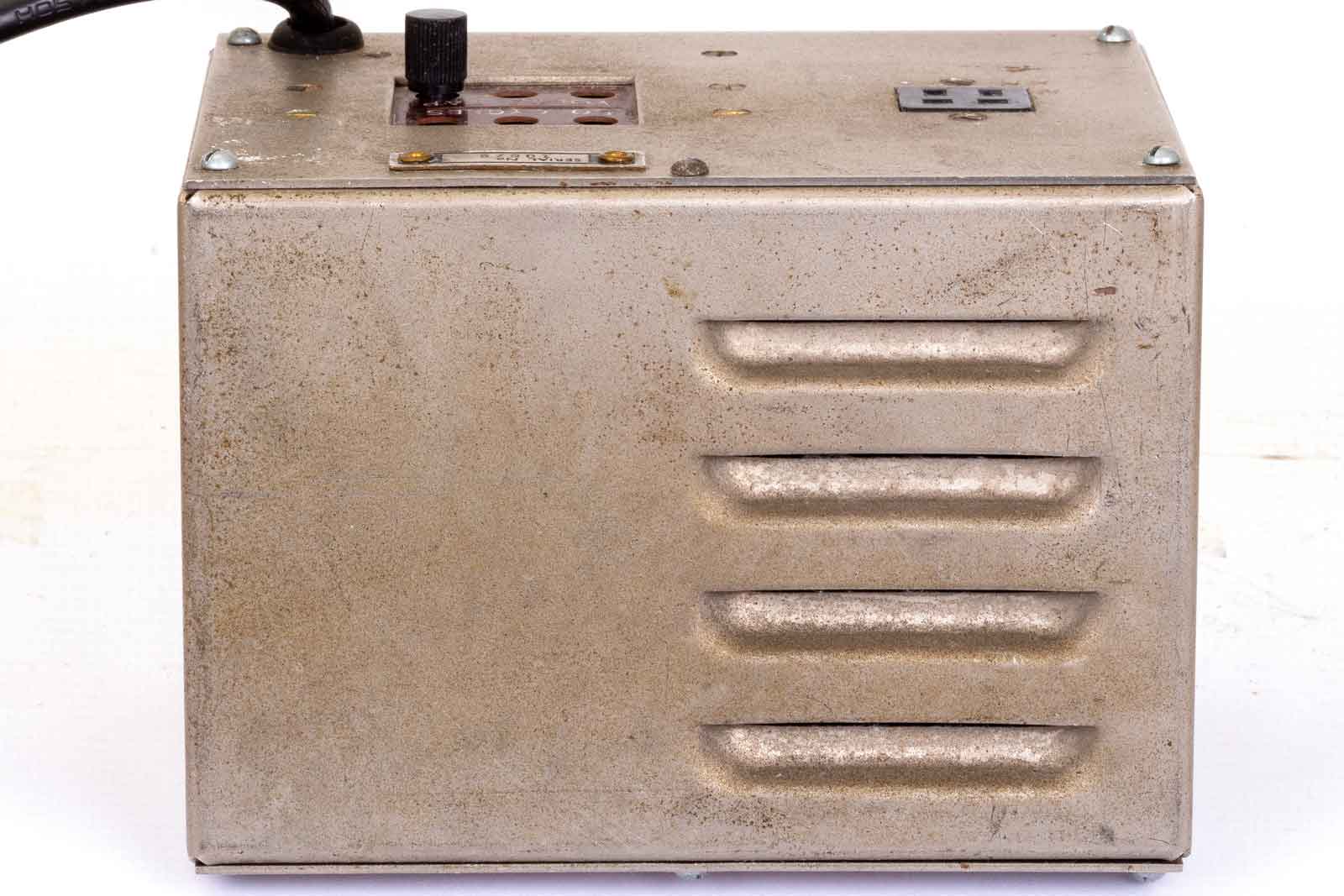

De achterkant met luchtsleuven voor hat afvoeren van de warmte van de gelijkrichtbuis. Moeilijk na te maken voor de nabouwers.

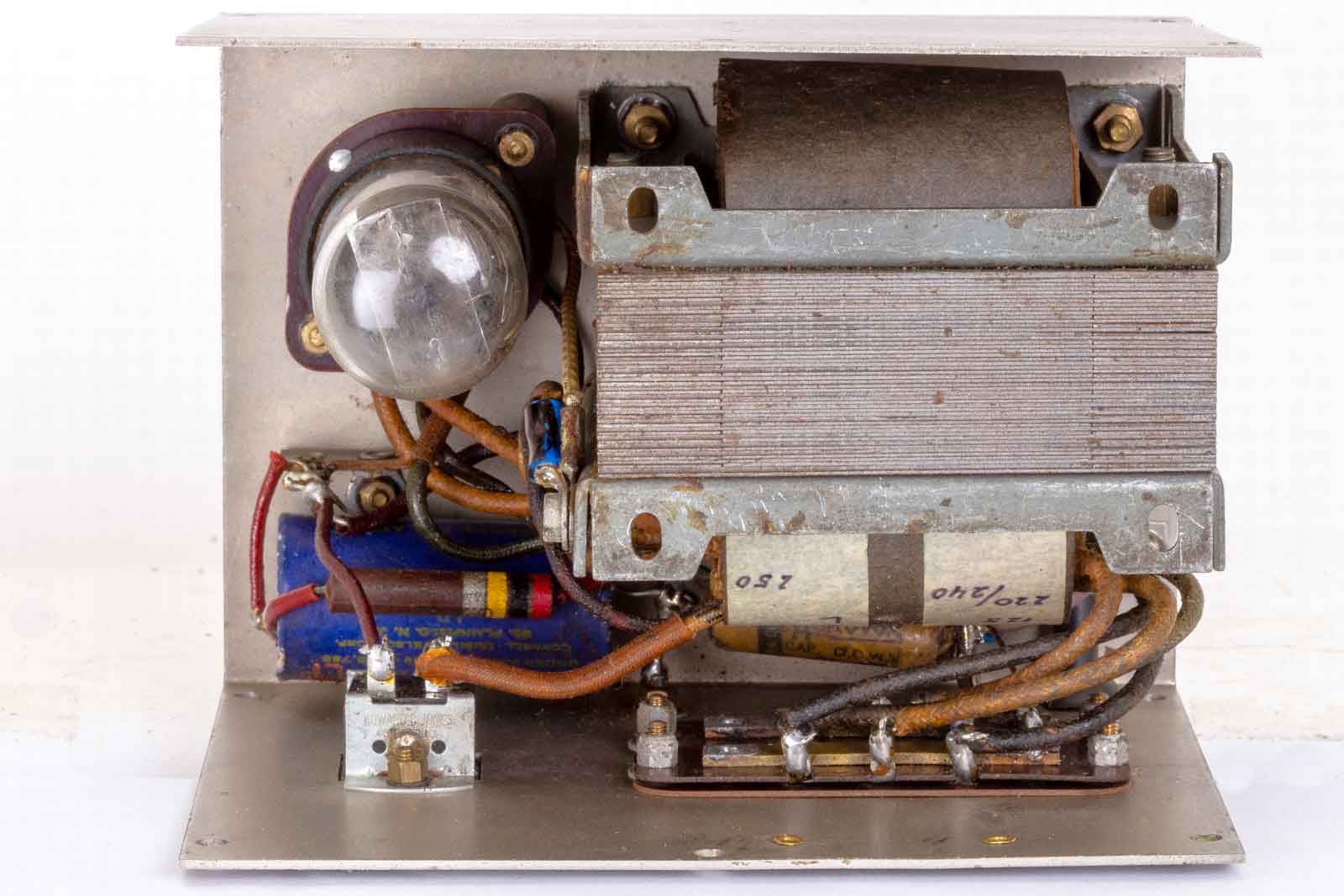

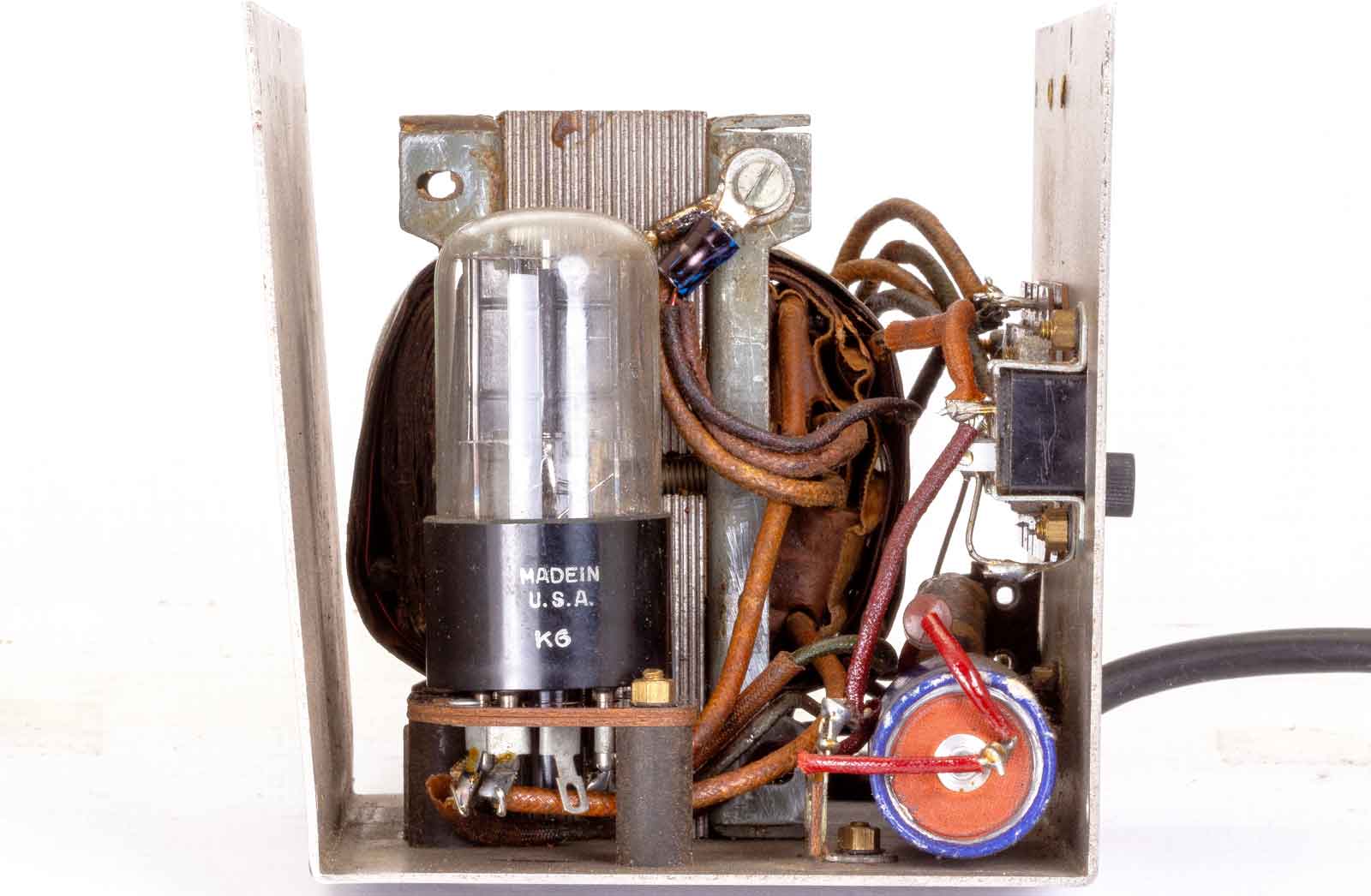

Bovenaanzicht. Links boven de 6X5 gelijkrichter. Ook hier weer blauwe elco's. De trafo die de verschillende spanningen produceert,
De 6X5 en de elco. Bij de accu gevoede voedingen staat naast de gelijkrichtbuis de triller omvormer.

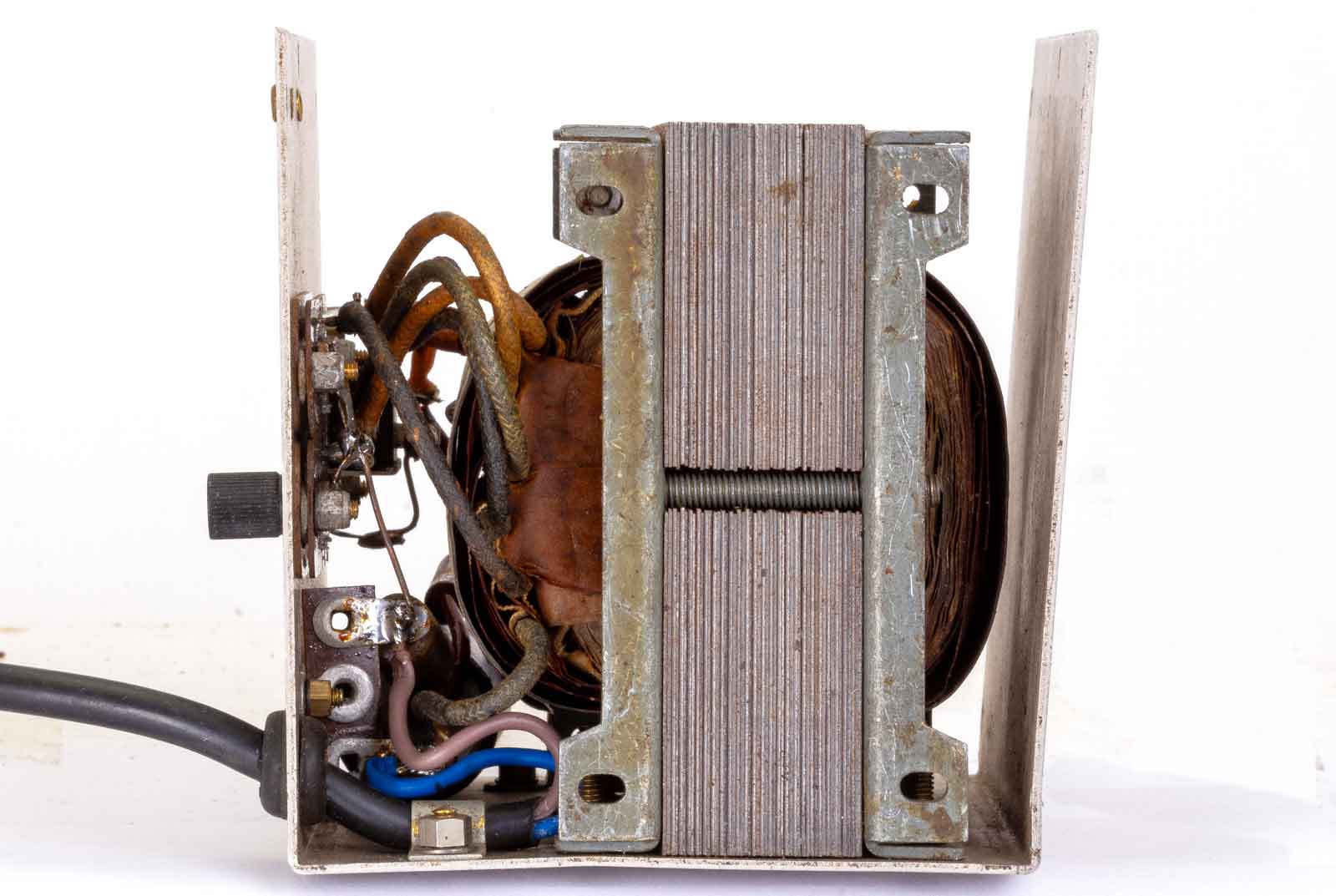

De voedingstrafo met de draden voor de verschillende ingangsspanningen.

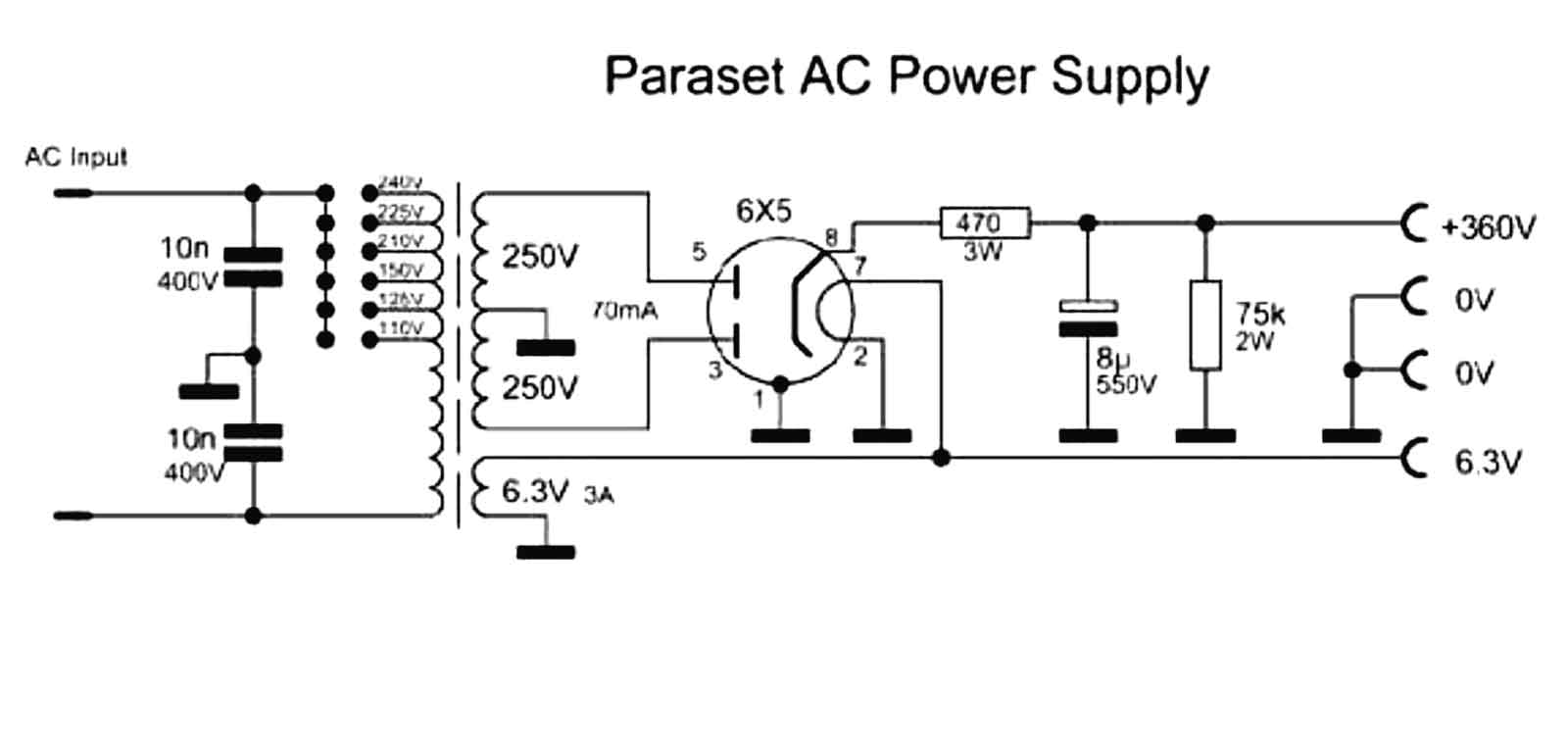

Het schema van de netspannings gevoede power-supply.

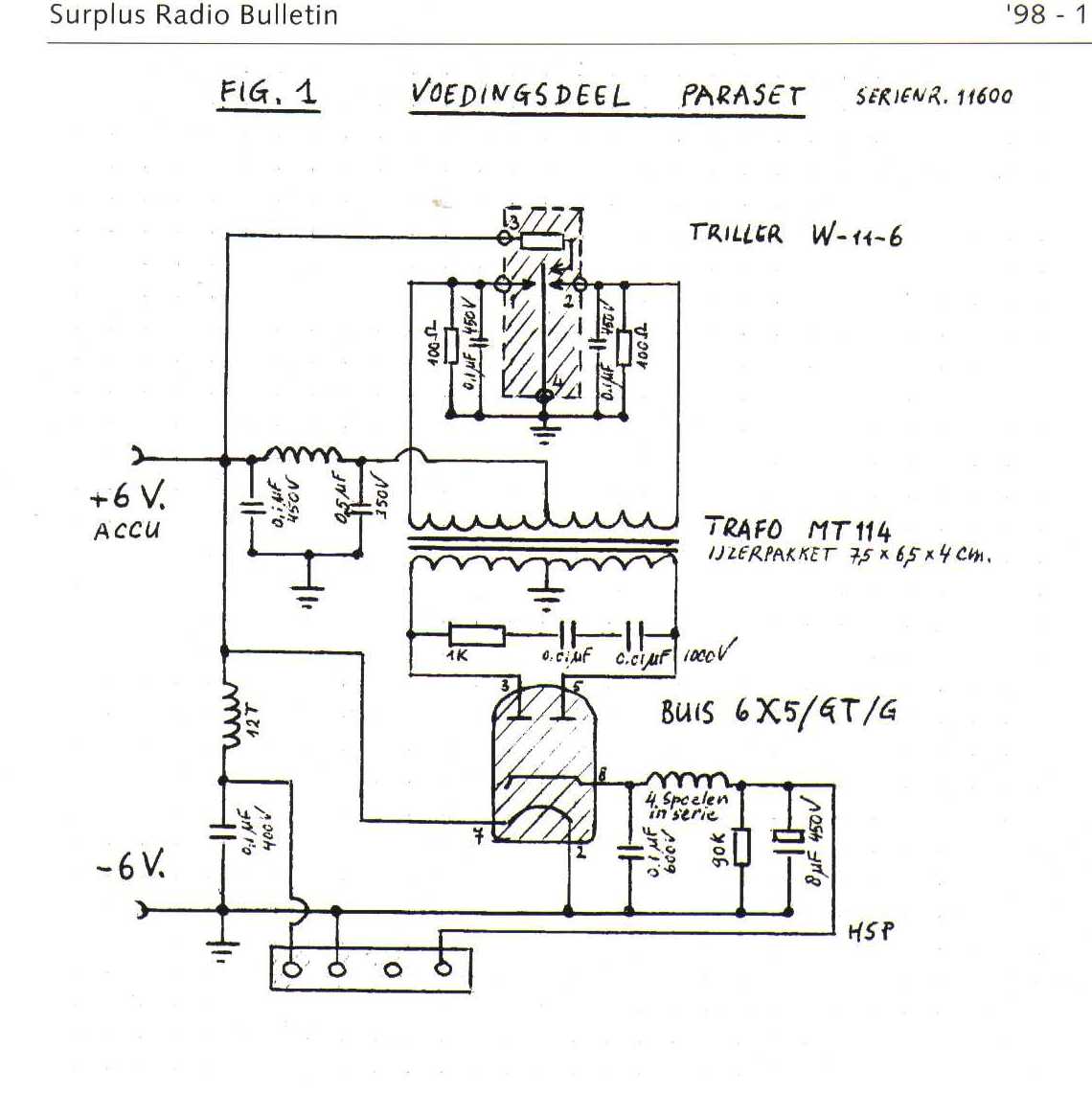

Het schema van de voeding met triller-omvormer. Dat is natuurlijk wel de oplossing voor situaties bij spanningsuitval.
Toebehoren.

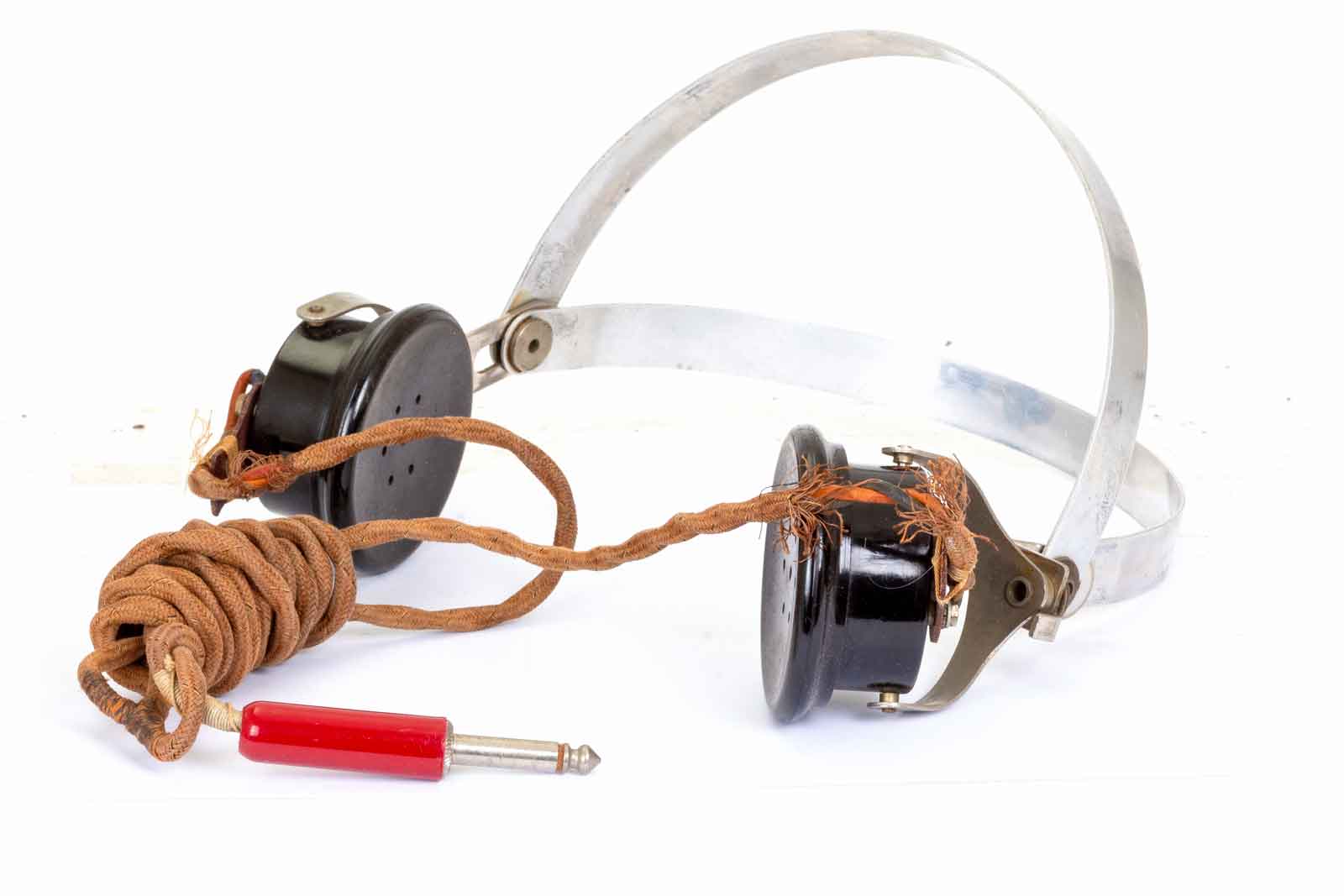

De bijbehorende hoofdtelefoon.

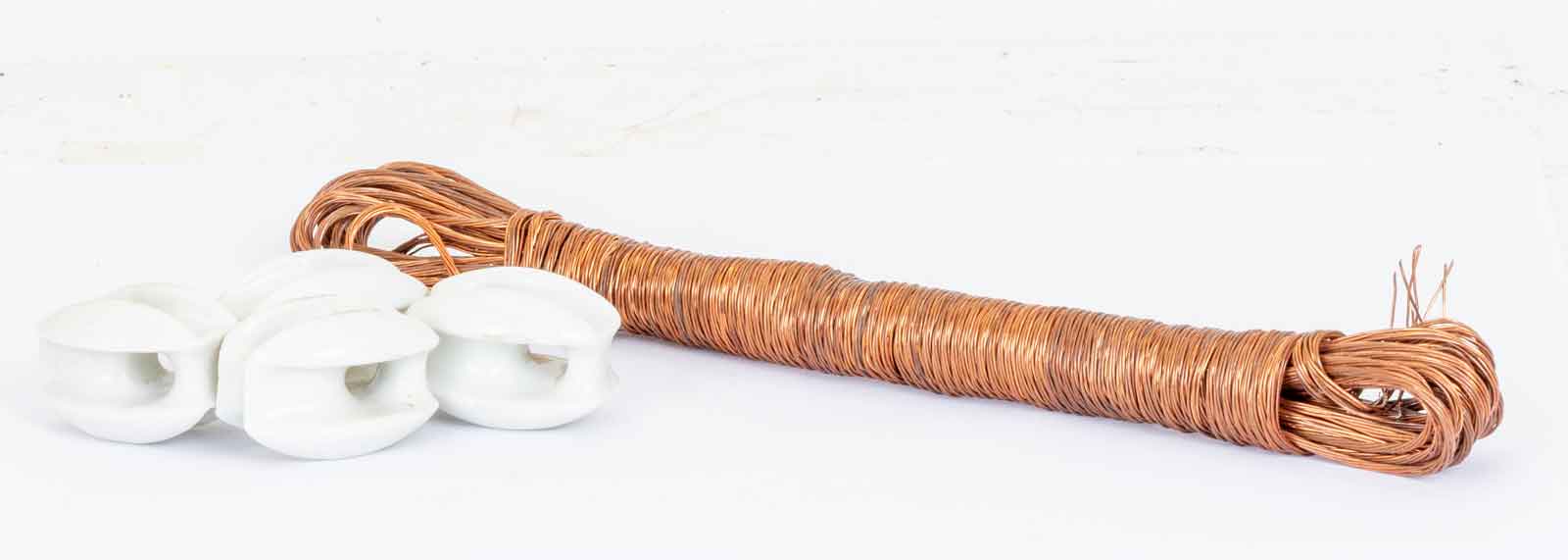

De antennedraad met isolatoren.

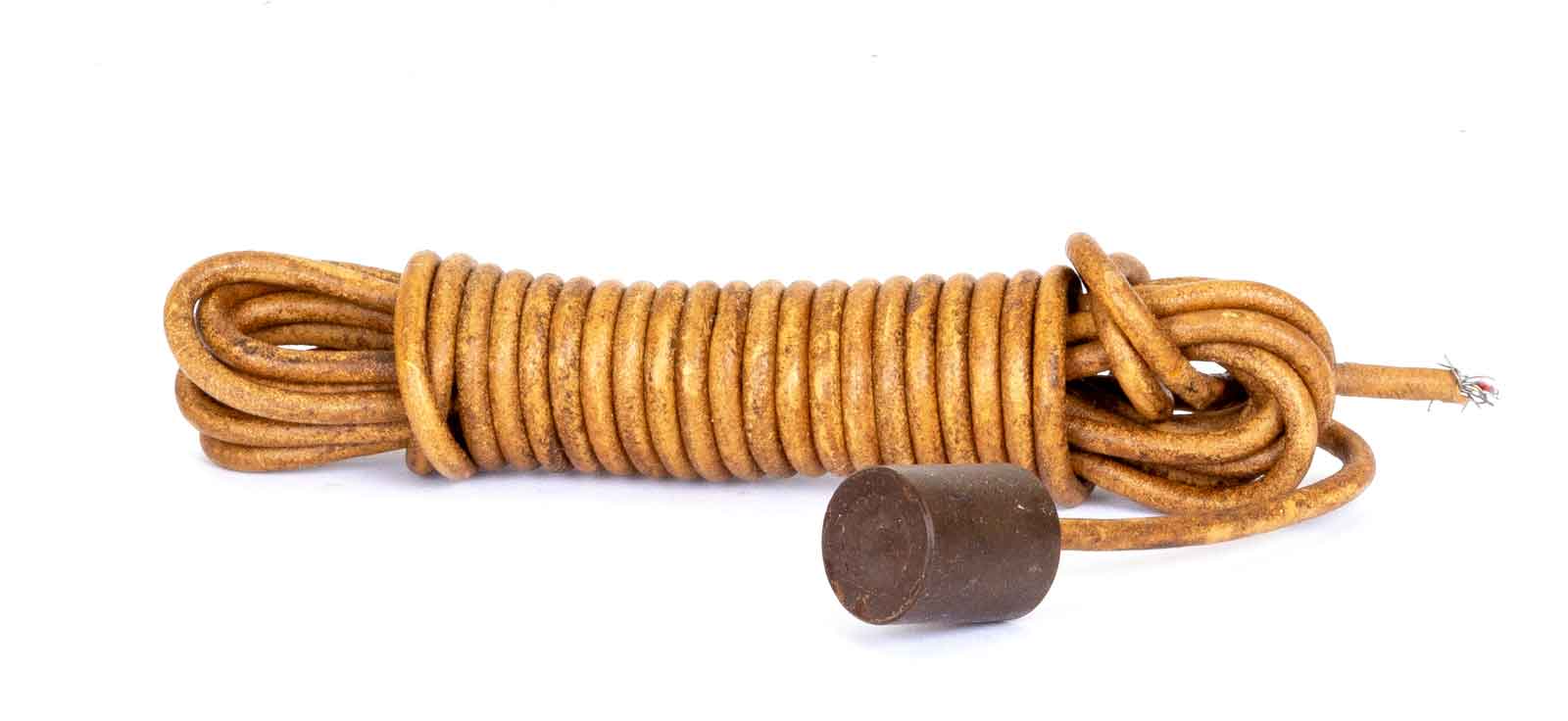

Counterpoise-draad, stekkertje ontbreekt.

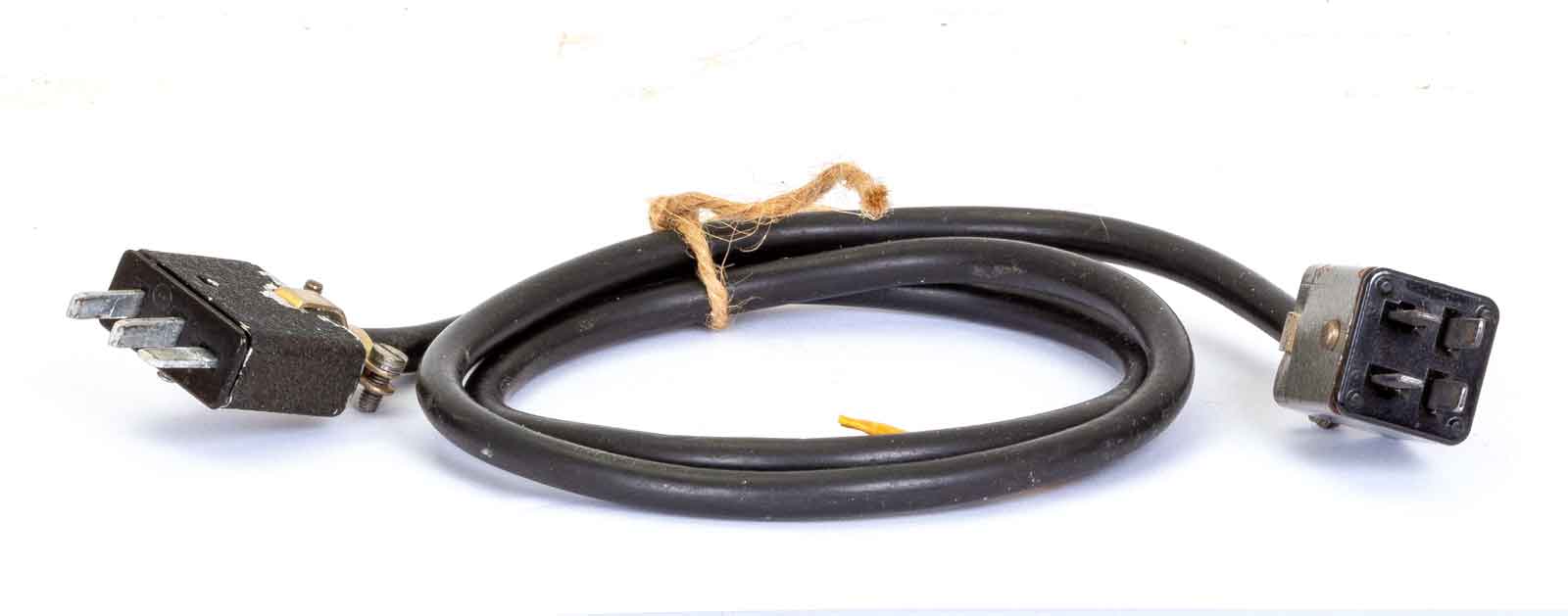

De voedingskabel.
