Een instrument van de firma Kyoritsu Electrical Instrument Works Ltd., 2-5-20, Nakane Meguro-ku, Tokio, 152-0031.
Fabrikant van hoogwaardige test- en meetinstrumenten: Multimeters, AC- en DC-stroomtangen, lekstroomtangen, isolatie-/continuïteitsmeters, aardingsmeters, lus-/PSC-meters, aardlekschakelaars, fase-indicatoren, lichtmeters, recorders, enz.
De apparatuur is van goede kwaliteit
, vooral op de bedieningsonderdelen is niet bezuinigd. Dit instrument werd in de zestiger jaren uitgebracht.
Door op de afbeeldingen te klikken verkrijgt U een vergroting in een apart venster.

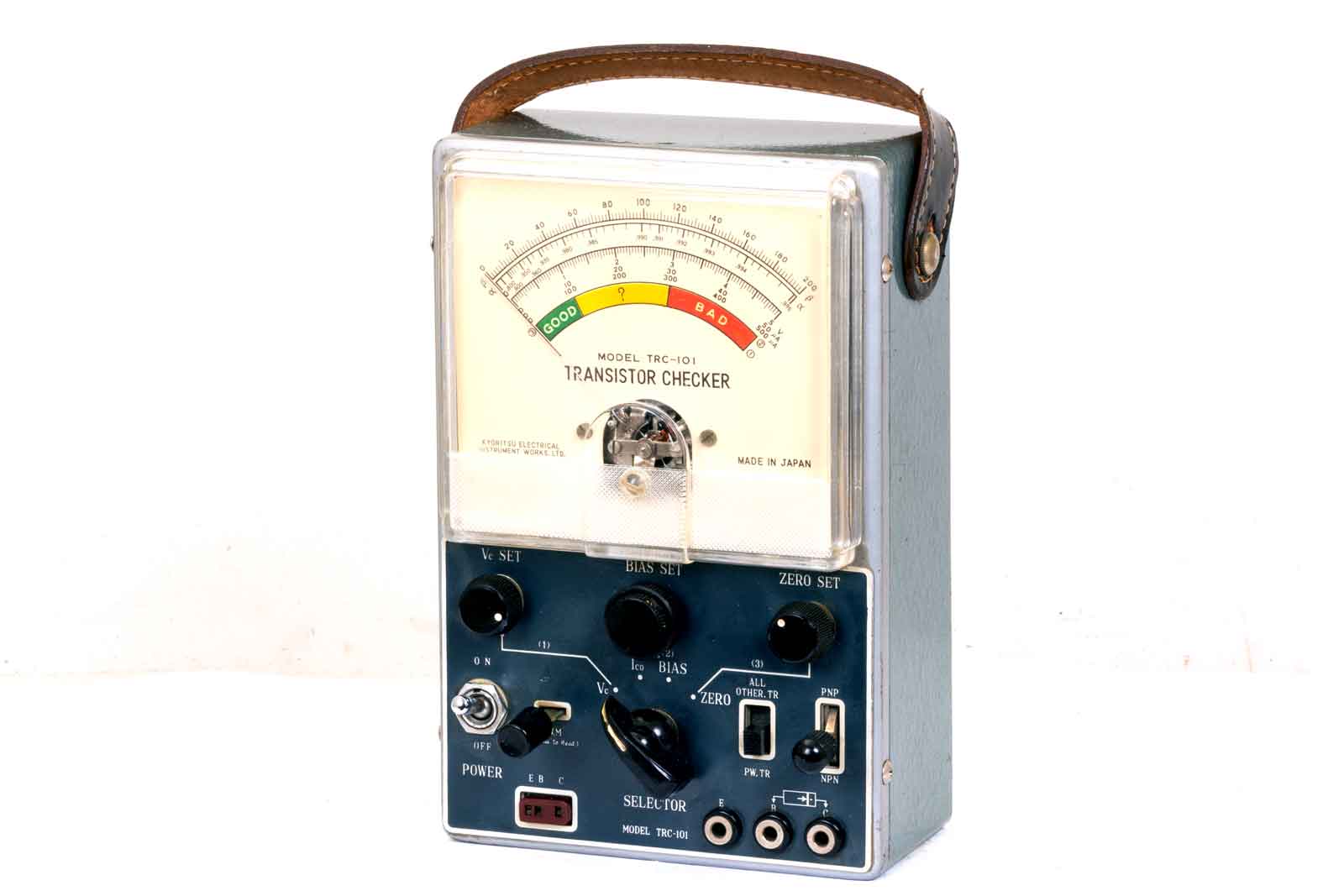

De TRC-101, zelfs het leren handvat is nog volledig intact.

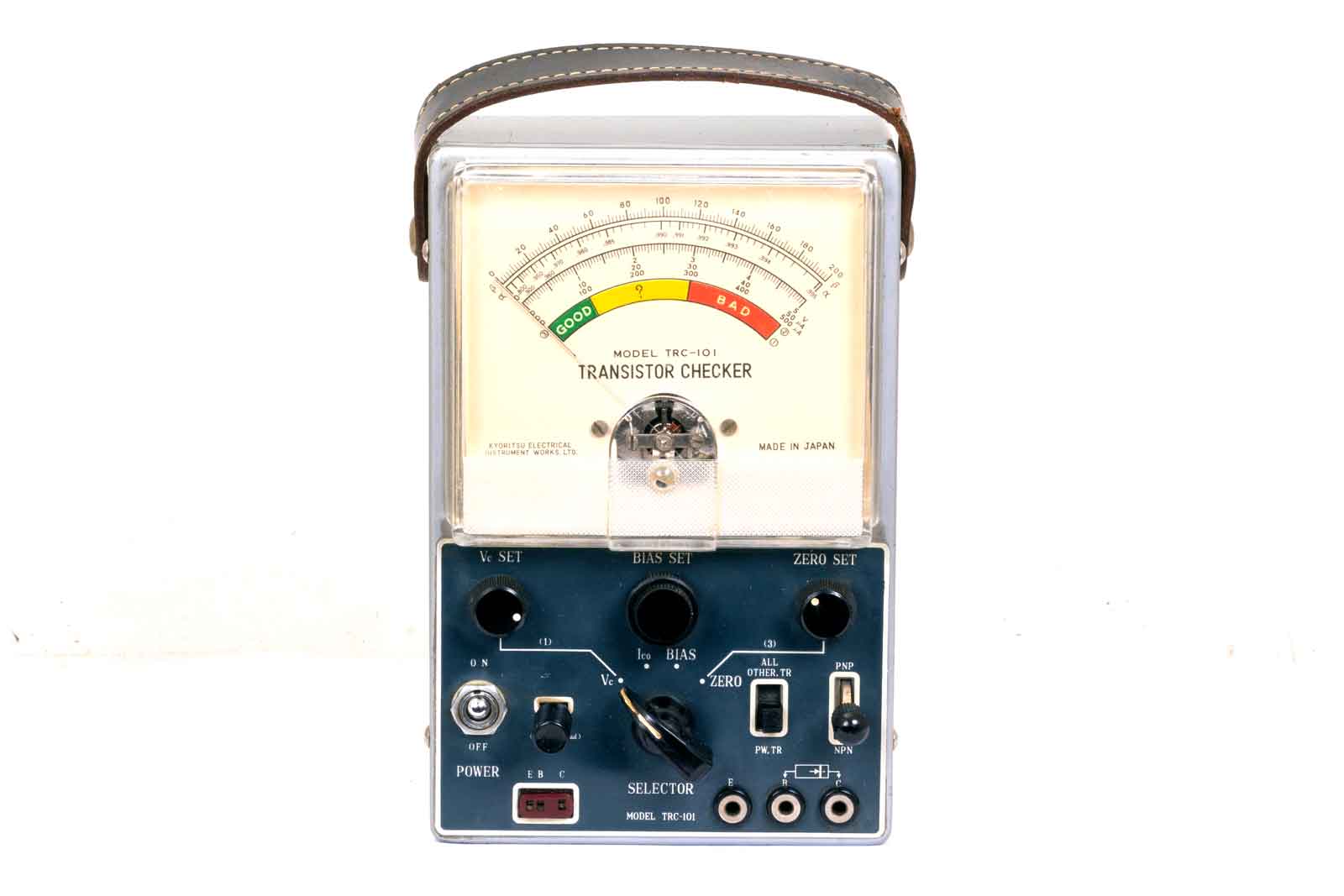

Vooraanzicht.
Kenmerken:
1° De bedieningselementen op het instrumentenpaneel zijn overzichtelijk geplaatst voor een eenvoudige bediening.
2° Een zeer gevoelige meter van 4½ inch wordt gebruikt, met kunststof bescherming voor het glas van de meter.
3° Transistors kunnen op hun plaats in een schakeling worden getest, of wanneer ze op een printplaat zijn aangesloten. Hierdoor kunnen zowel huidige als toekomstige modellen worden getest.
4° De eigenschappen van transistors kunnen rechtstreeks worden afgelezen op de uitgebreide schaalverdeling van de tester.
5° Het instrument is zeer robuust gebouwd voor gebruik in industriële installaties, servicewerkplaatsen en in het veld. Het is bestand tegen langdurig gebruik.
6° Alleen de beste componenten zijn gebruikt voor een lange en probleemloze levensduur.
7° Het meten van de TR-toestand kan eenvoudig worden uitgevoerd.
8- Het meten van de spannings-stroomkarakteristieken van diodes en gelijkrichters.

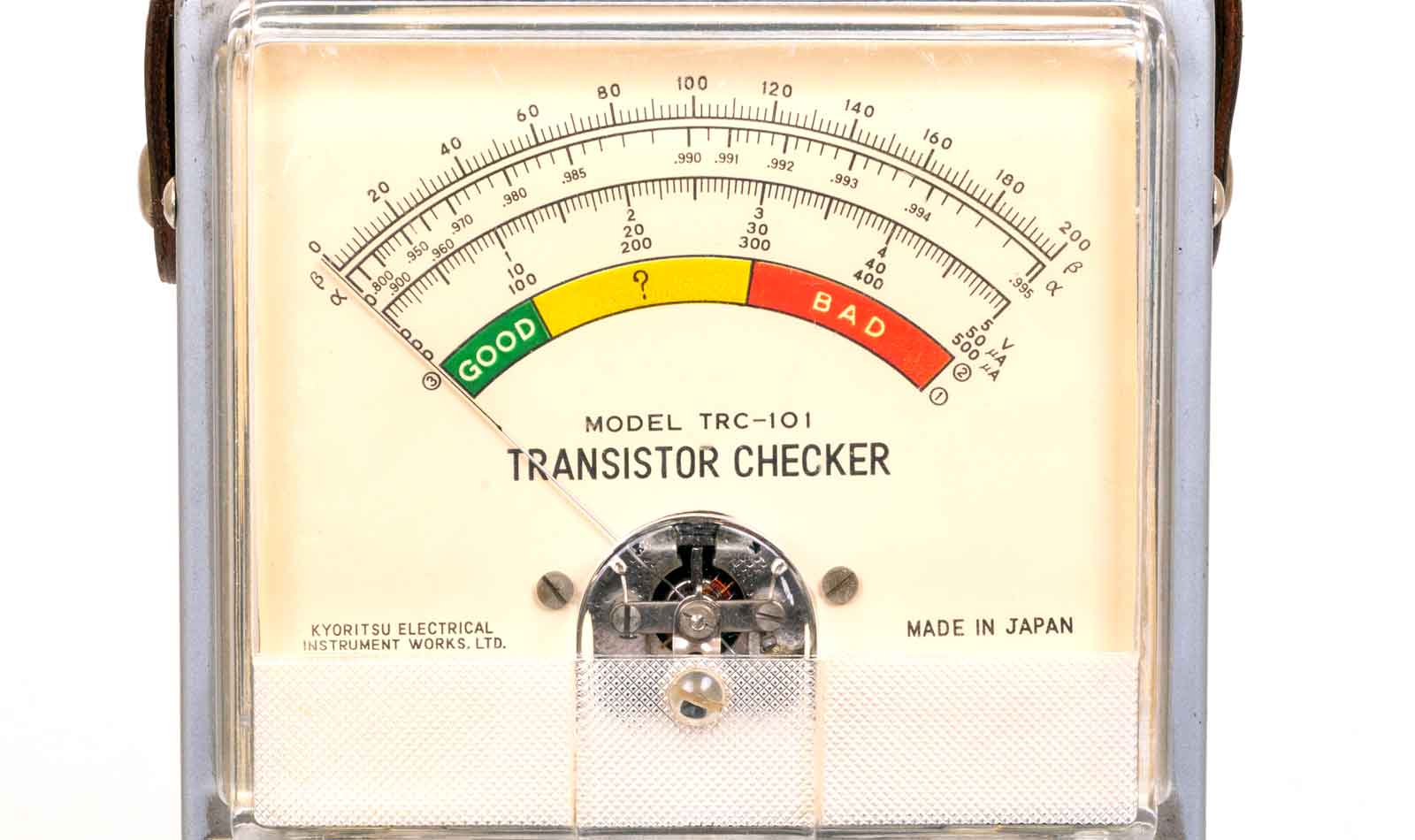

De meterschaal. Een overzichtelijke en logische schaal die goed af te lezen is.

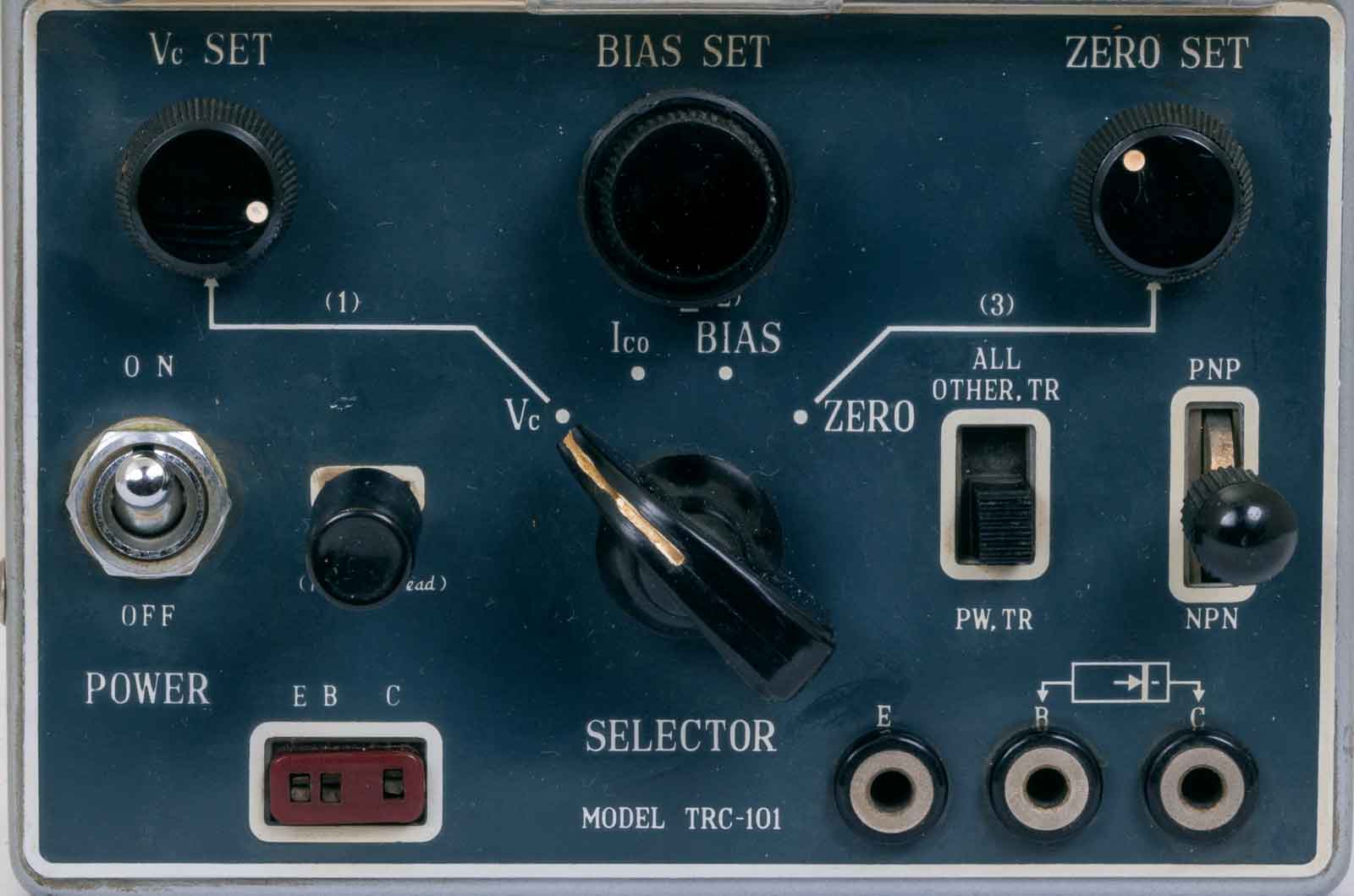

De bediening van de meter. In de (door Google Translate) vertaalde handleiding is de uitleg over het werken met dit apparaat te lezen. Zie onder bij de documentatie die alleen in de Spaanse taal te vinden is. Vreemd er moeten er toch vele exemplaren over de wereld hebben gezworven.

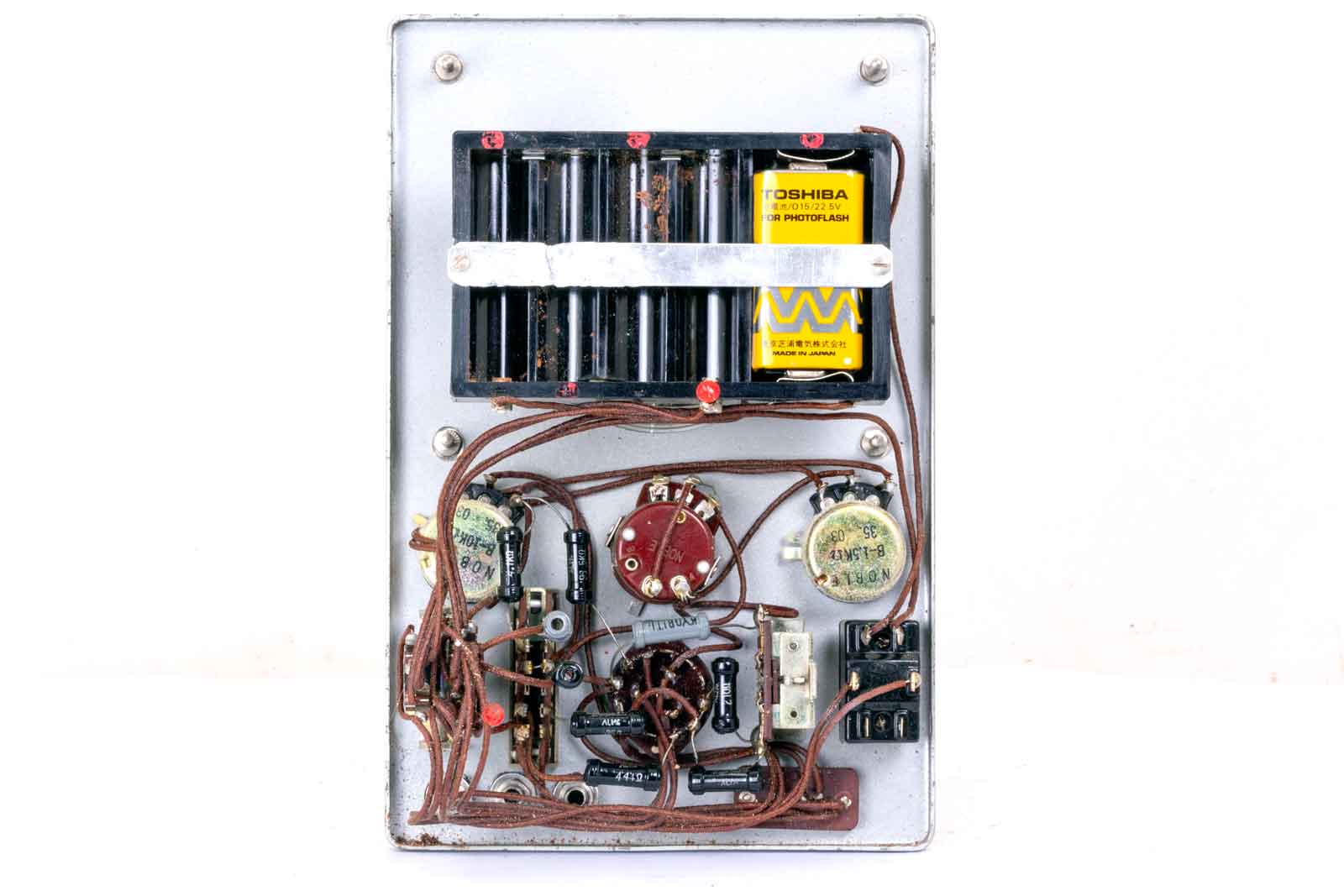

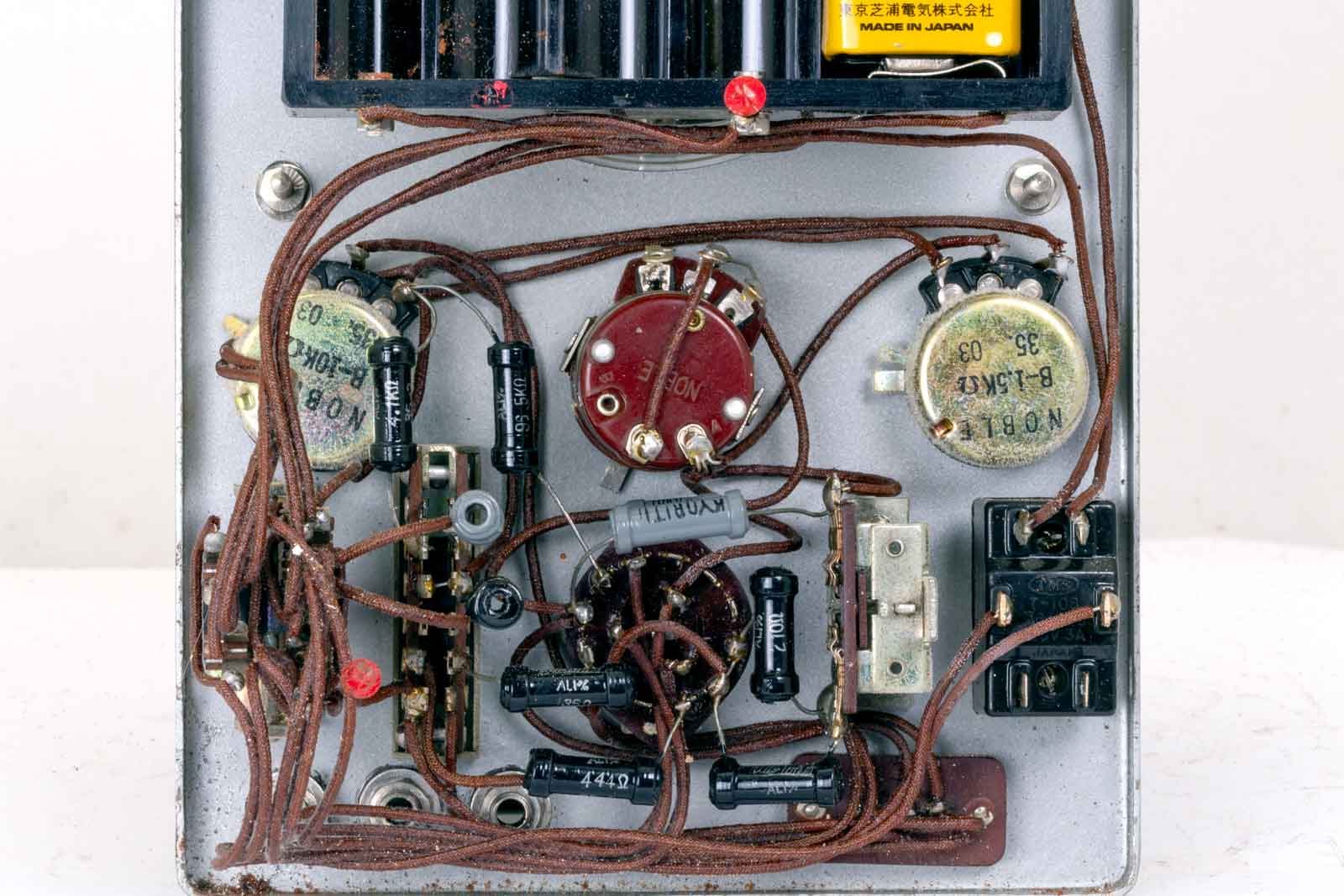

Het binnenwerk, boven de voeding en onder de electronica.

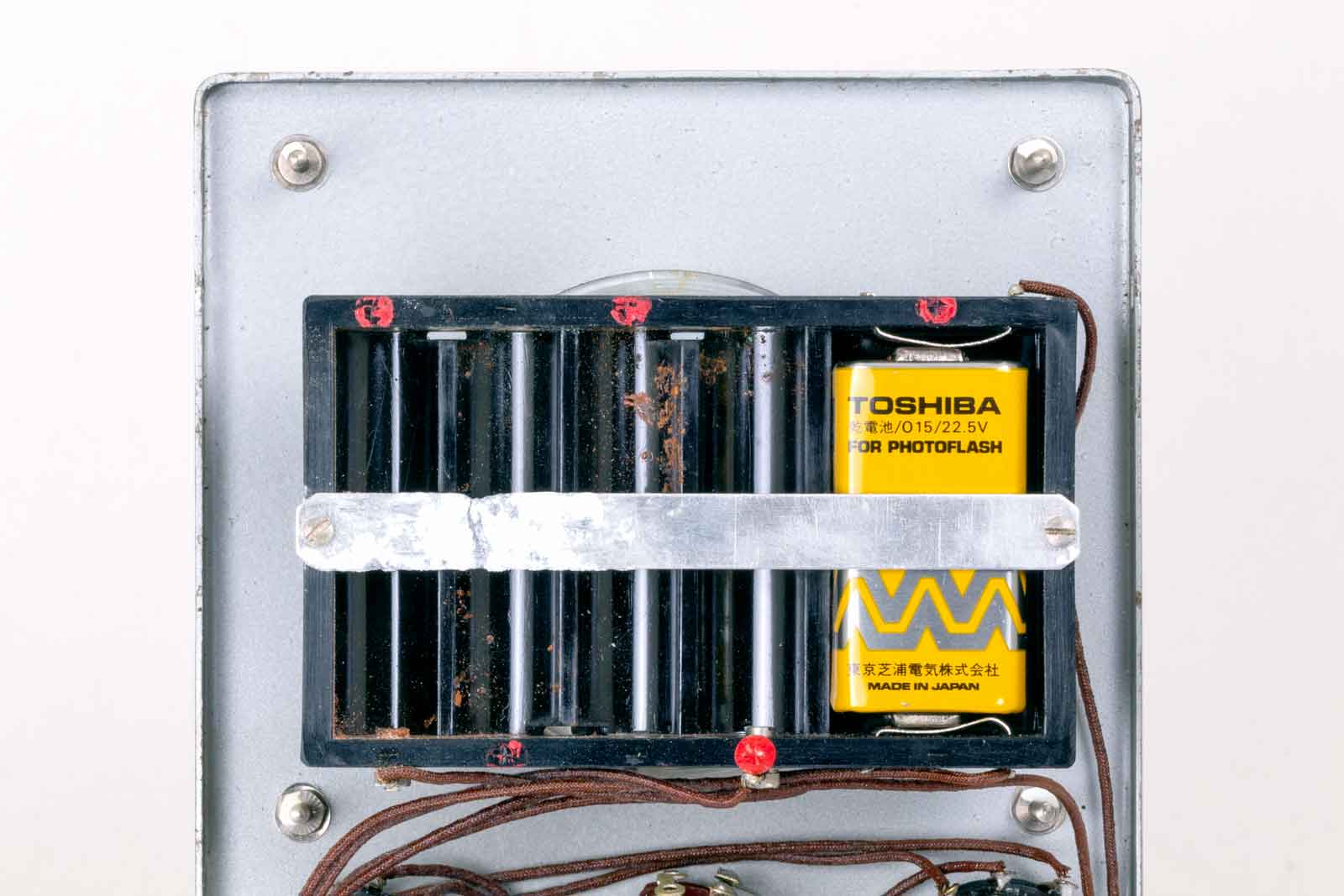

De vier 1,5 Volt batterijen waren uitgelopen en hadden de aansluitingen volkomen weg gevreten. Daar moet dus nog weer wat op gevonden worden. De 22,5 Volt batterij heb ik nog niet gemeten, maar ik denk niet dat daar nog veel in zit.
Het ziet er allemaal nog als nieuw uit. De isolatiekous is nog helemaal intact.

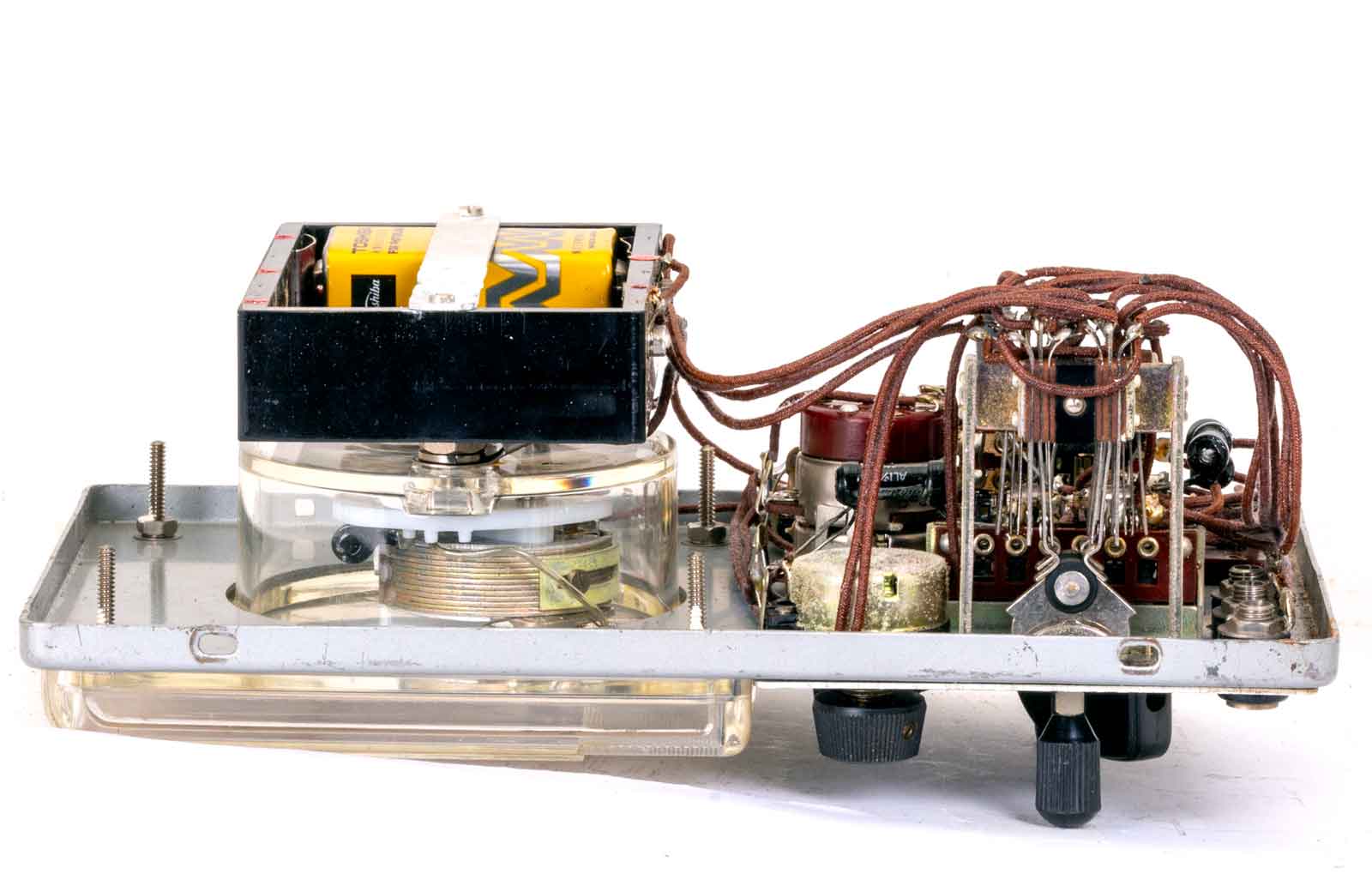

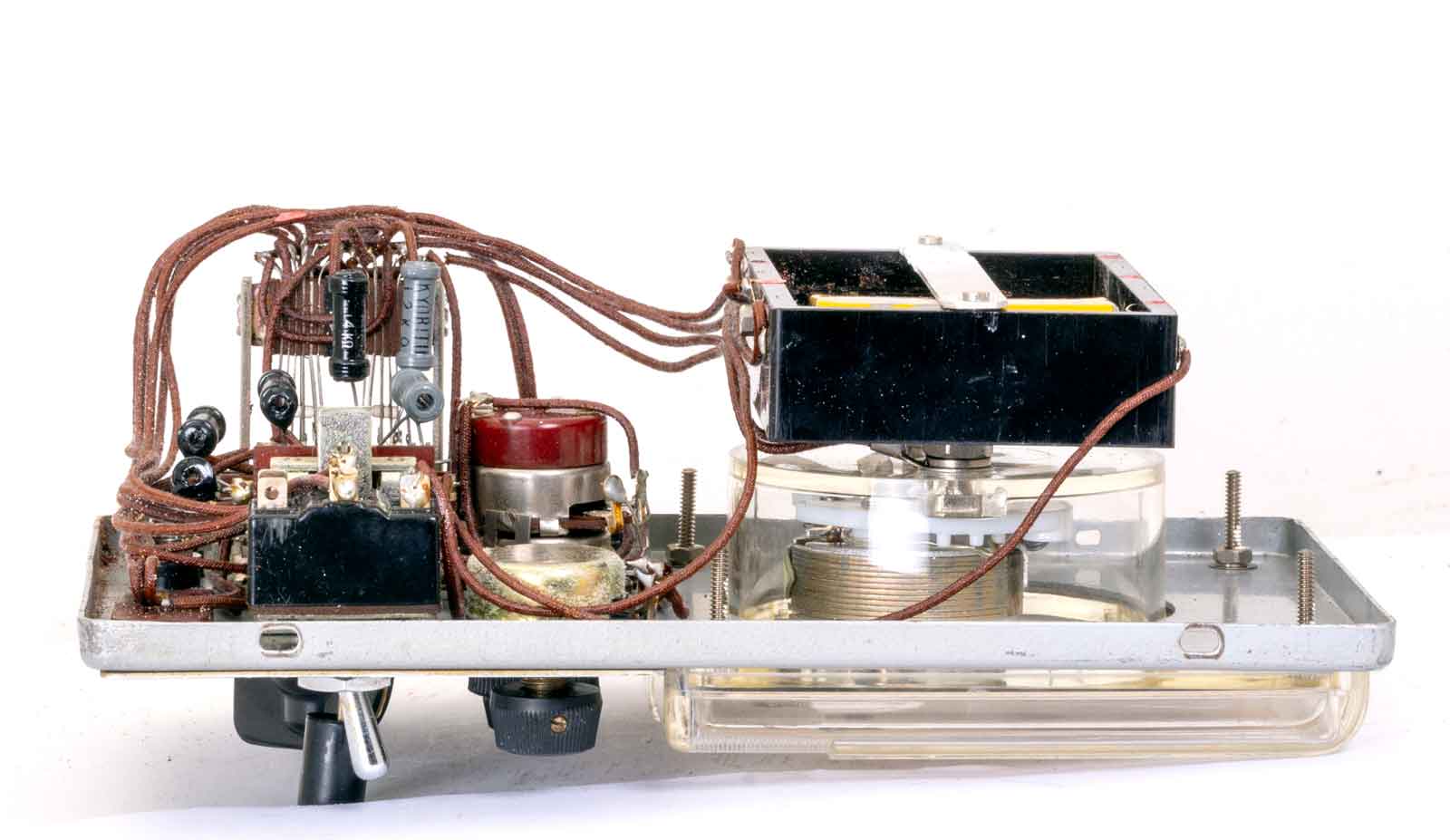

De linker zijkant.
De rechte kant, hier is de degelijkheid van de rechter schakelaar goed te zien.

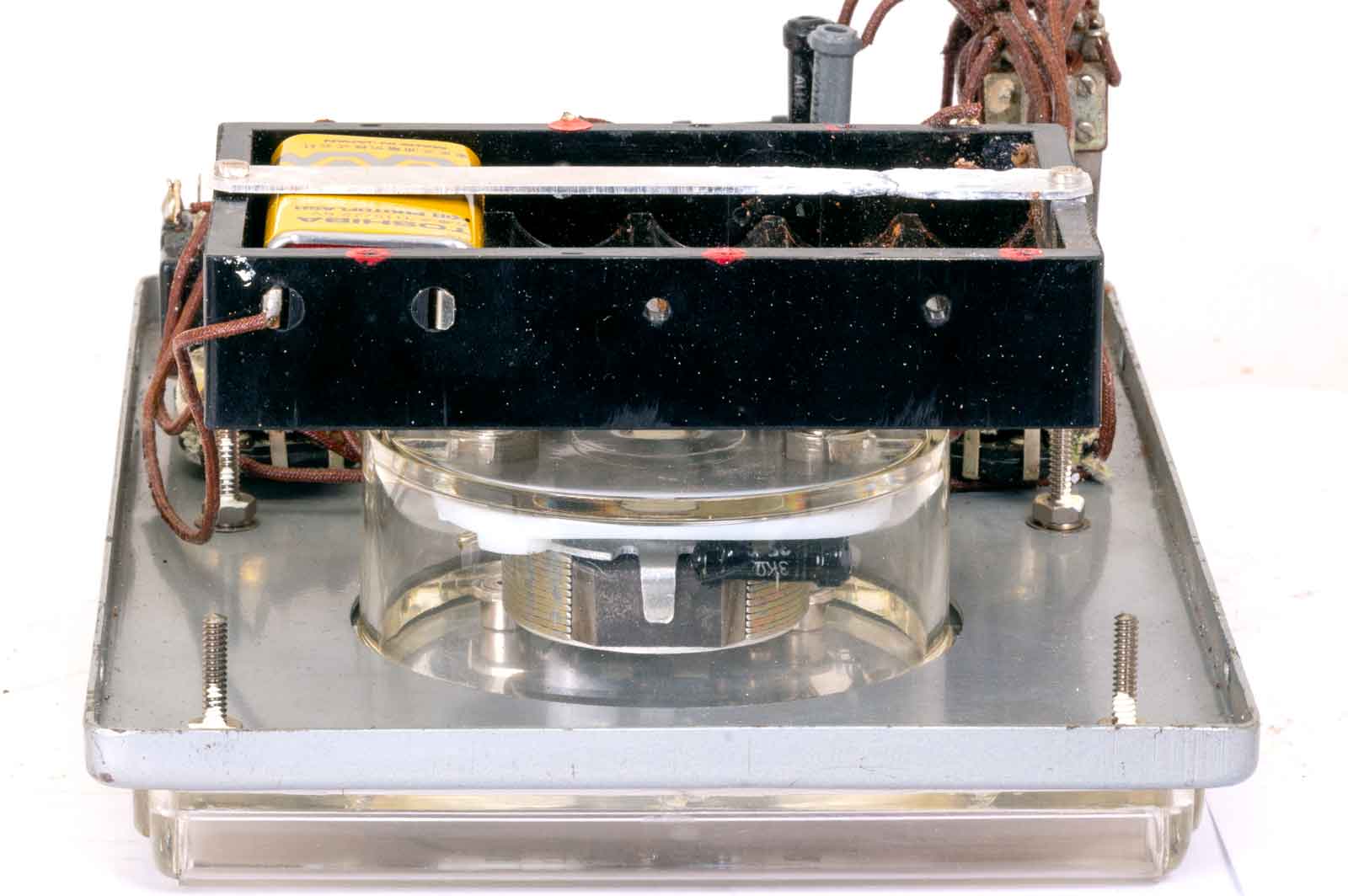

Het binnenwerk van de meter ziet er ook nog fris uit.
Al met al een nog redelijk gave toestand, binneort maar eens wat batterijen plaatsen en transistoren meten. Ik heb nog genoeg van die oude germanium exemplaren, zoals OC13 en OC14. Ook aan AC.. en AF.. geen gebrek.

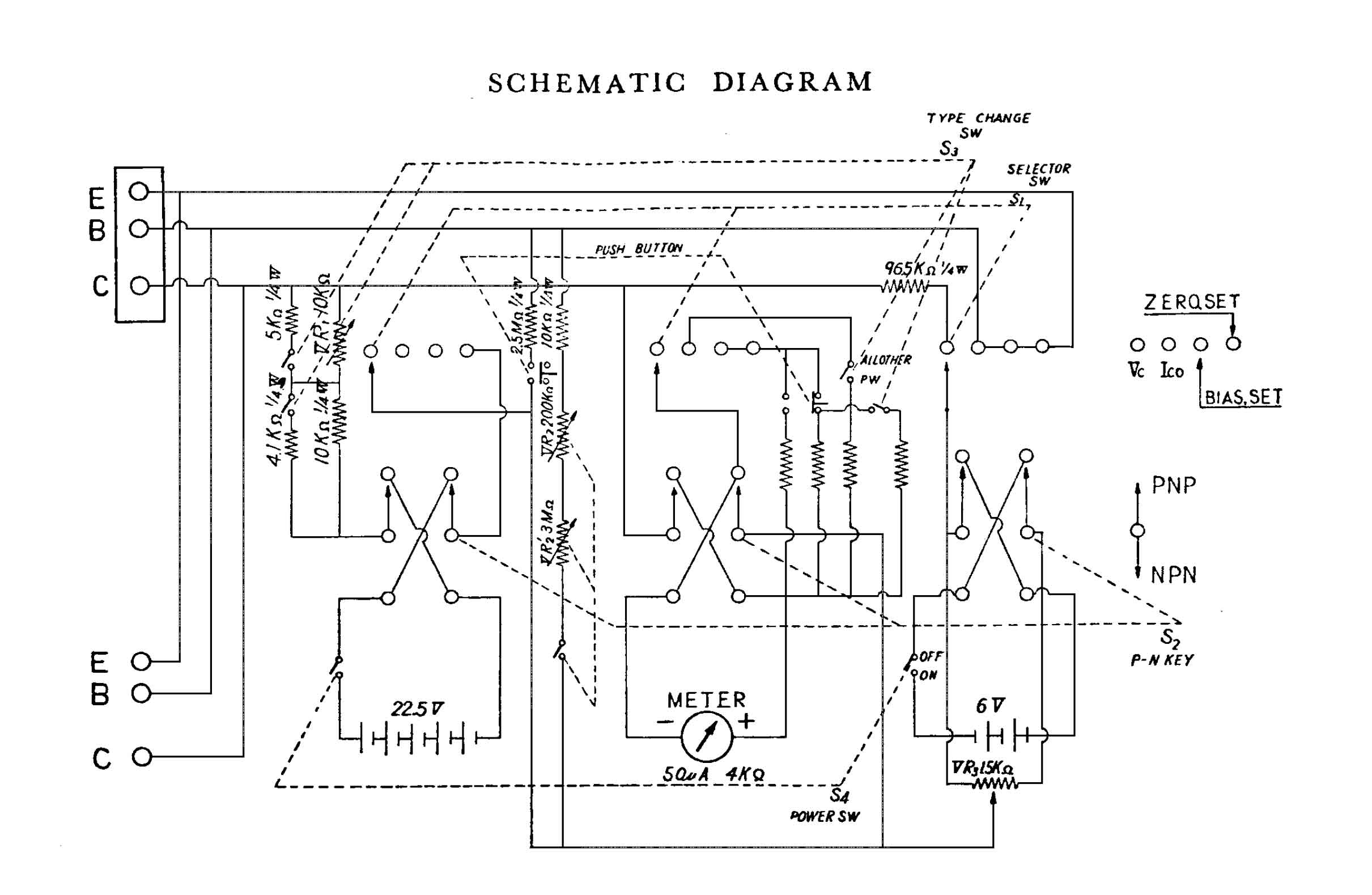

Het schema, dat ziet er niet echt moeilijk uit.
^Terug naar het begin van de pagina.
Documentatie in pdf.:
Het vertaalde manual met waarschijnlijk nog wat grammaticale fouten. Maar de strekking is wel duidelijk. Gebruiksaanwijzing TRC-101 NL.
