Deze oscillograaf werd in februari 1977 op de markt gebracht en is, in vergelijking met de tegenwoordige digitale oscilloscopes een verademing om mee te werken. Natuurlijk zijn de afmetingen en het gewicht in het nadeel tov. de moderne scopes. Ook het aantal functies en andere eigenschappen zijn minimaal. Maar dat alles heeft wel het voordeel dat je niet oneindig op drukknoppen moet drukken om door ingewikkelde menu's te spitten. Het is net als met wasmachines, de doorsnee gebruiker heeft van de 111 beschikbare programma's er maar hoogstens 4 of 5 nodig.
Bij de hedensdaagse oscilloscopen ben ja na twee weken al weer vergeten waar wat te vinden en in te stellen is. Maar dat zal bij de jongere gebruiker wel meevallen. Voor mensen die nog met radiobuizen prutsen is de PM3225 een ideaal instrument en wanneer max bandbreedte slechts 15 MHz bedraagt is dat in de meeste gevallen prima. Boven die frequentie werkt het ook nog wel, alleen is dan nauwkeurigheid niet meer gegarandeerd. Om te kijken of iets nog werkt maakt dat niets uit.
Ik moet mijn bewering over moderne oscilloscoops iets bijstellen, zie onder aan de pagina.
Door op de afbeeldingen te klikken verkrijgt u een groter formaat van de foto in een apart venster.

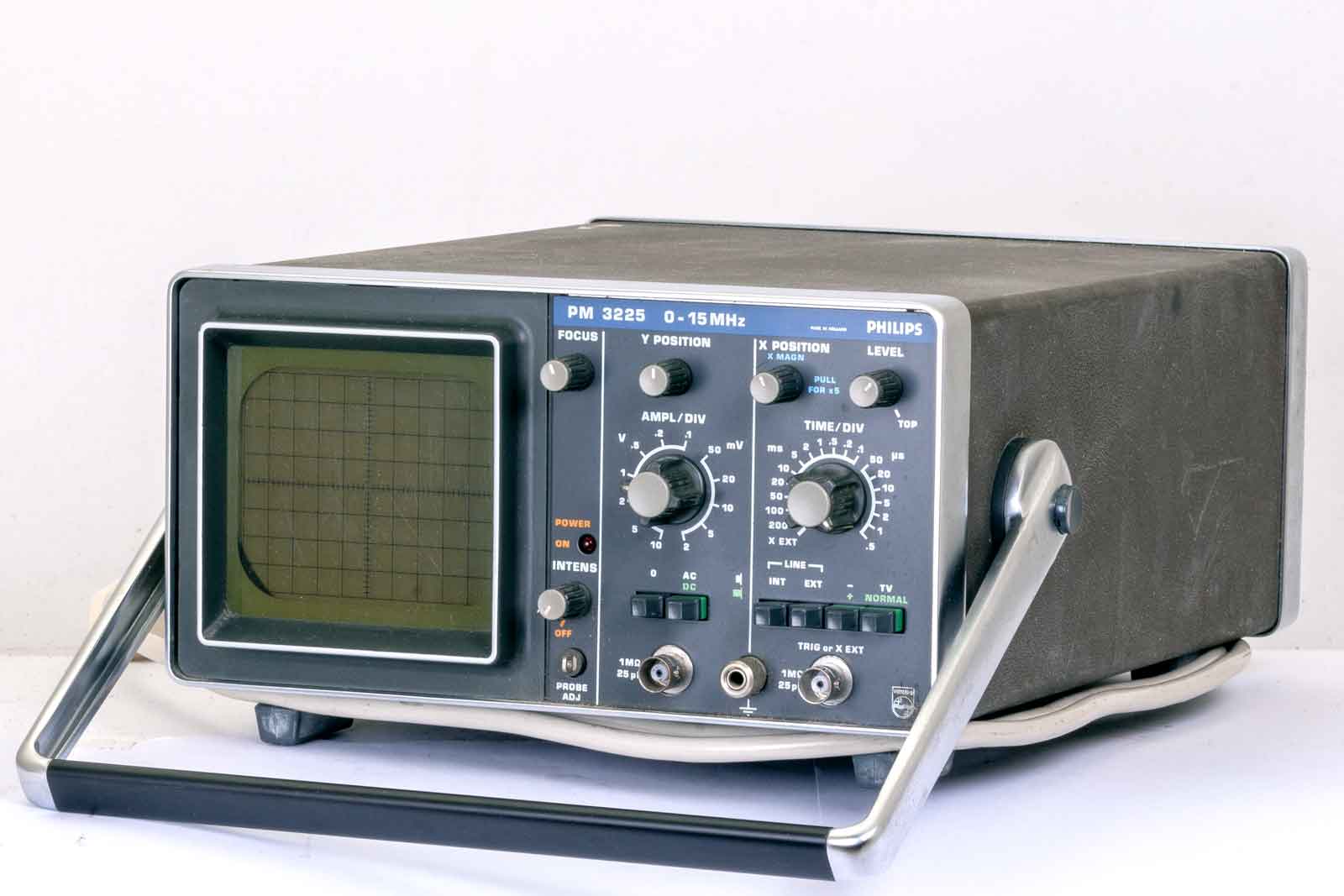

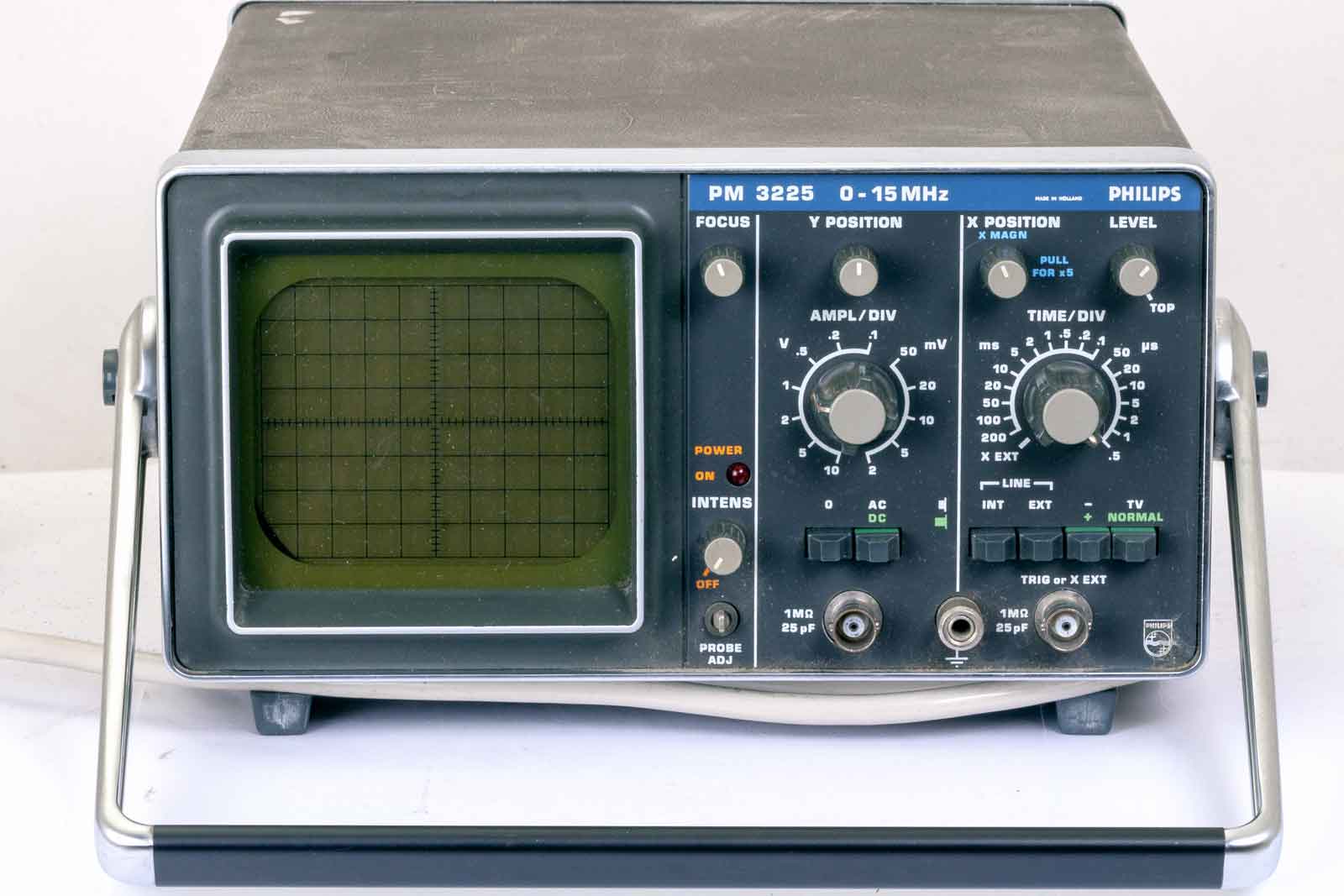

Er is niets aan opgepoetst. De scope ziet er dus niet als nieuw uit, maar, hij gedraagt zich nog wel zo.

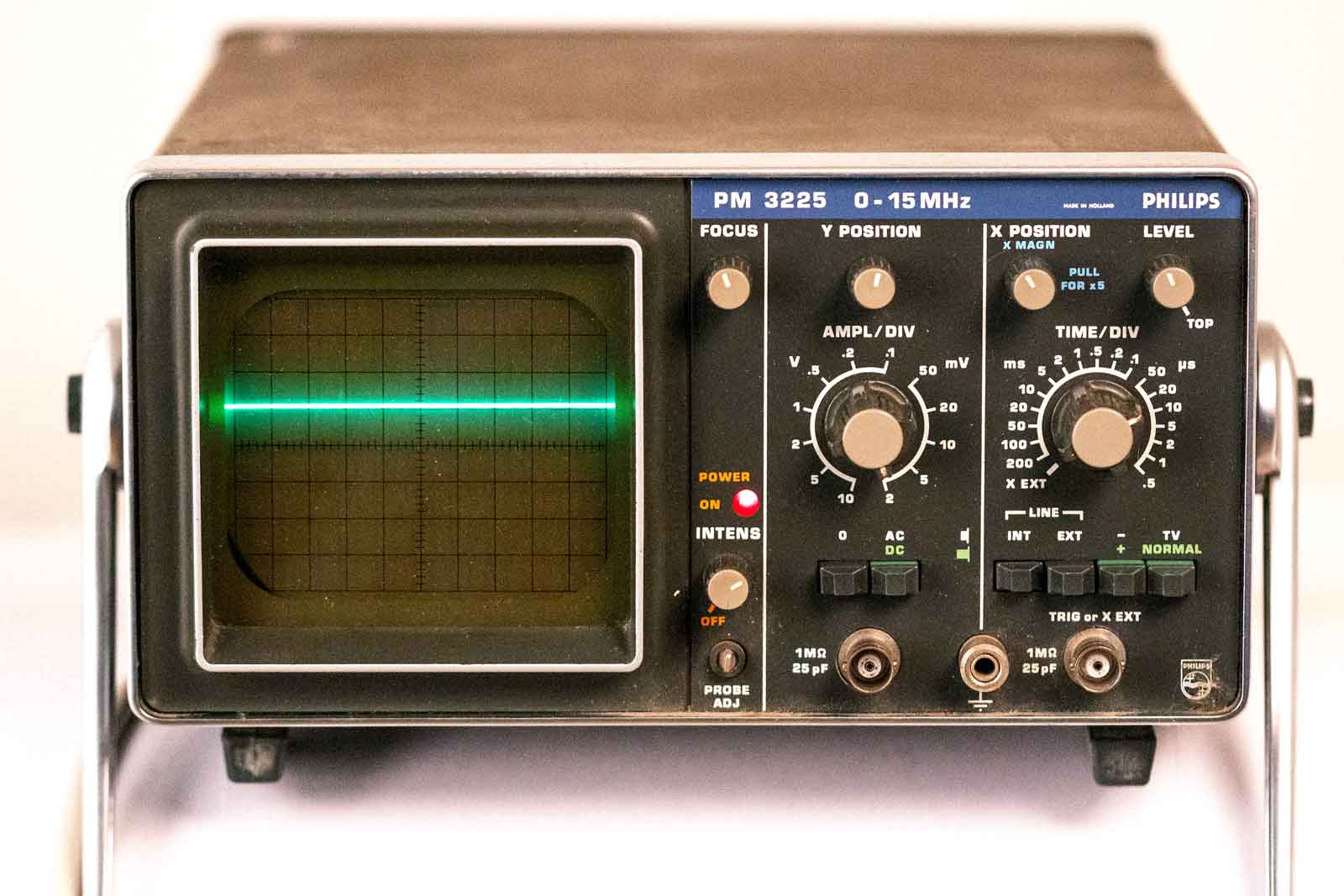

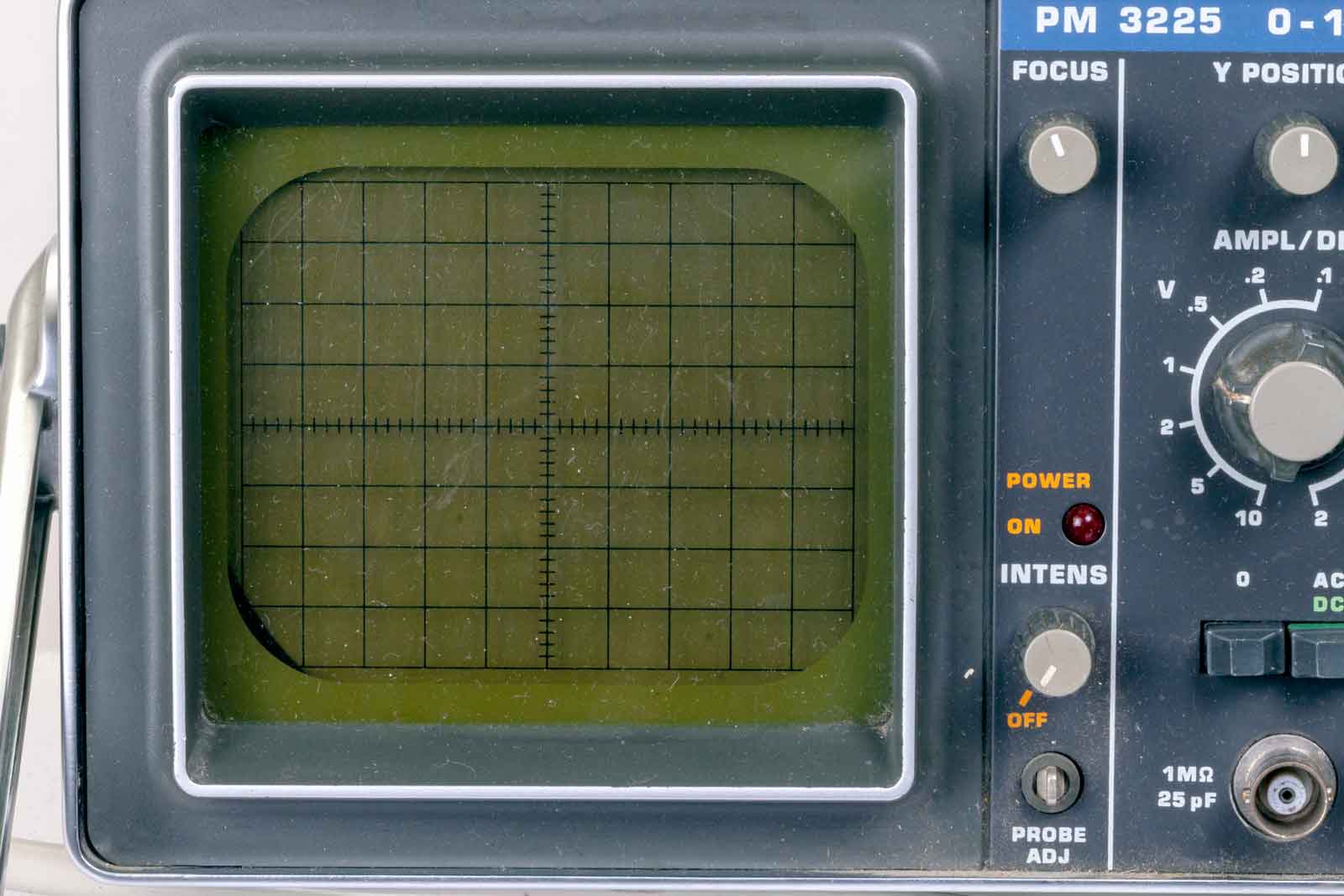

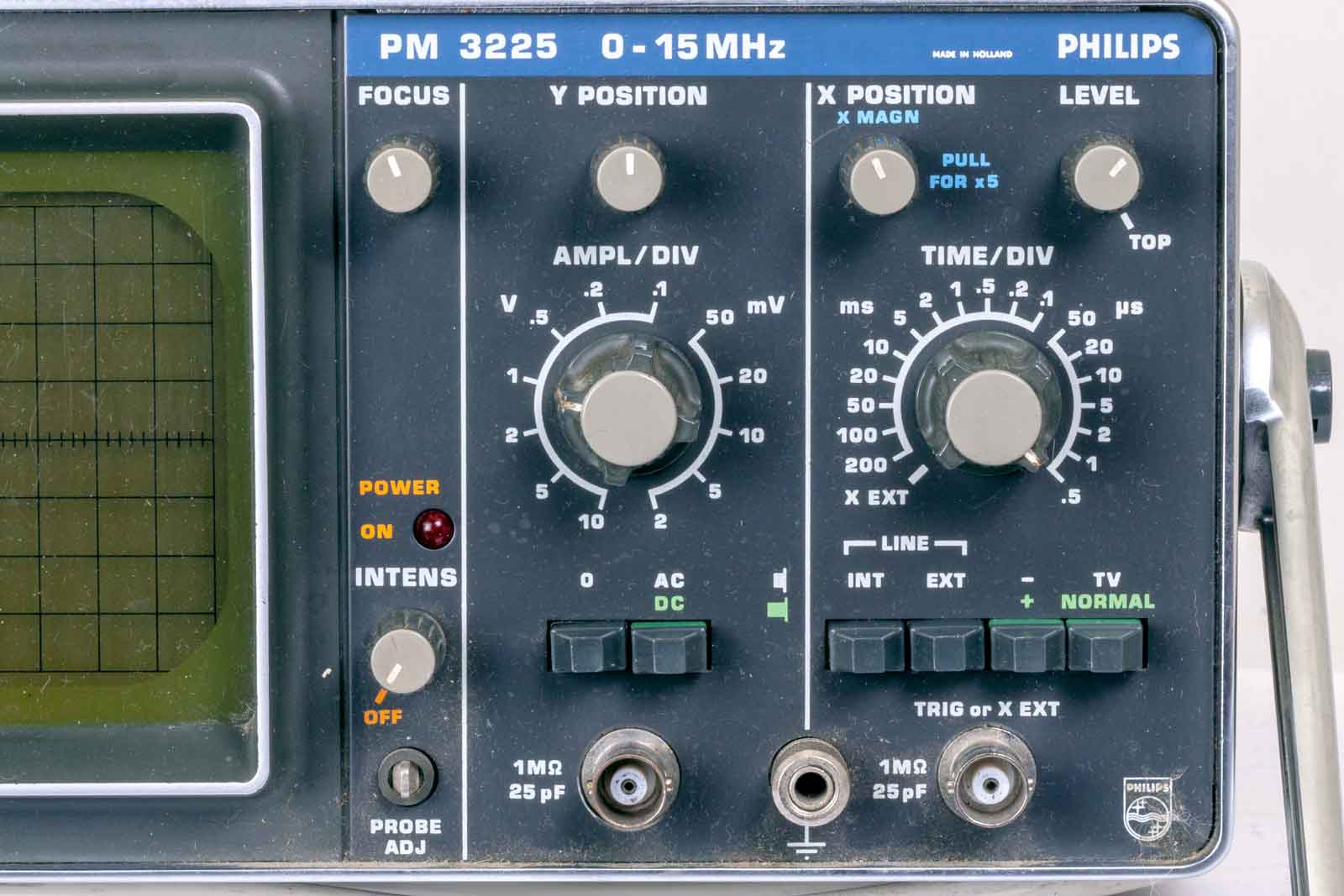

De voorzijde met alle bedieningselementen, uitermate overzichtelijk en duidelijk.

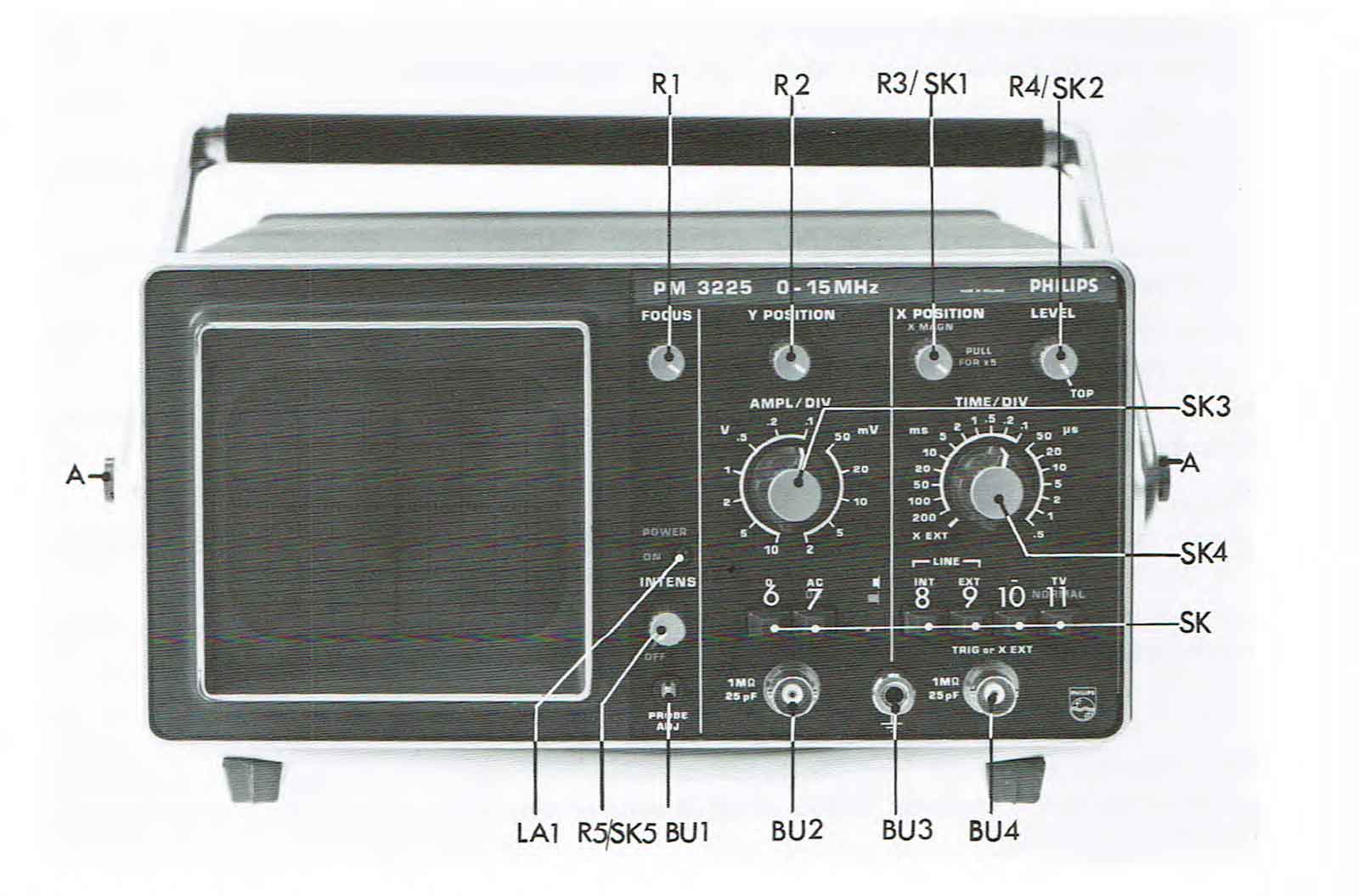

Bedieningselementen en aansluitingen
| Aanduiding | Betekenis |
| FOCUS (R1) | Traploos regelbare regeling van de focussering van de elektronenbundel. |
| Y- POSITIE (R2) | Traploos regelbare verticale positionering van het display. |
| X POSITIE (R3) | Traploos regelbare horizontale positionering van het display. |
| X VERGROTING (SK1) | Bevat een schakelaar voor gekalibreerde x5 vergroting van de tijdbasis. |
| NIVEAU (R4) | Traploos regelbare selectie van het niveau waarop de tijdbasisgenerator start. |
| BOVEN (SK2) | De schakelaar biedt een TOP-stand voor grote pulsvormige signalen. |
| VERSTERKING/DELING (SK3) | Regeling van de verticale afbuigingscoëfficiënten in 12 gekalibreerde stappen. |
| TIJD/DELING (SK4) | Tijdcoëfficiëntregeling van de tijdbasis in 18 gekalibreerde stappen, plus een stand voor externe X-afbuiging (X EXT). |
| AAN/UIT (LA1) | Led (rood) op om aan te geven dat het instrument is ingeschakeld. |
| INTENSITEIT (R5) met UIT-schakelaar (SK5) | Traploos regelbare helderheid van de weergave, met AAN/UIT-schakelaar voor de voeding van de oscilloscoop. |
| O- drukknop (SK6) | Onderbreekt de Y-ingangsverbinding en aardt het ingangscircuit. |
| AC-DC-drukknop (SK7) | AC (ingedrukt): Y-ingang via een koppelcondensatorDC, (losgelaten): Y-ingang direct gekoppeld |
| TRIGGERING-drukknoppen (SK8-SK11) | Bedieningselementen voor triggerbron, flank en modus. |
| INT (SK8) | Intern triggersignaal afgeleid van het Y-kanaal. |
| EXT (SK9) | Triggersignaal afgeleid van een spanning aangelegd op de TRIG- of X EXT-aansluiting BU4. |
| LIJN (SK8 + SK9 gelijktijdig geselecteerd) | Triggersignaal afgeleid van een interne spanning op netfrequentie. |
| ±(SK10) | Biedt triggering op de positieve flank van het signaal wanneer losgelaten, en triggering op de negatieve flank wanneer ingedrukt. |
| TV | Ingedrukt maakt triggering mogelijk op lijn- of framepulsen van tv-signalen, afhankelijk van de positie van de TIME/DIV-schakelaar SK4. |
| NORMAAL (SK11) | Triggering op framepulsen in posities van 0,5 ms/div tot 200 ms/div., Triggering op lijnpulsen in posities van 0,2 ms/div tot 0,5 µs/div. |
| PROBE-INSTELLING (BU1) | Uitgangsaansluiting voor het kalibreren van testprobes. |
| 1 MΩ // 25 pF (BU2) | BNC-ingang voor het verticale afbuigingssignaal. |
| (BU3) | aardingsaansluiting |
| TRIG of X EXT, 1 MΩ // 25 pF (BU4) | BNC-ingang voor externe triggersignalen of externe X-afbuiging. |

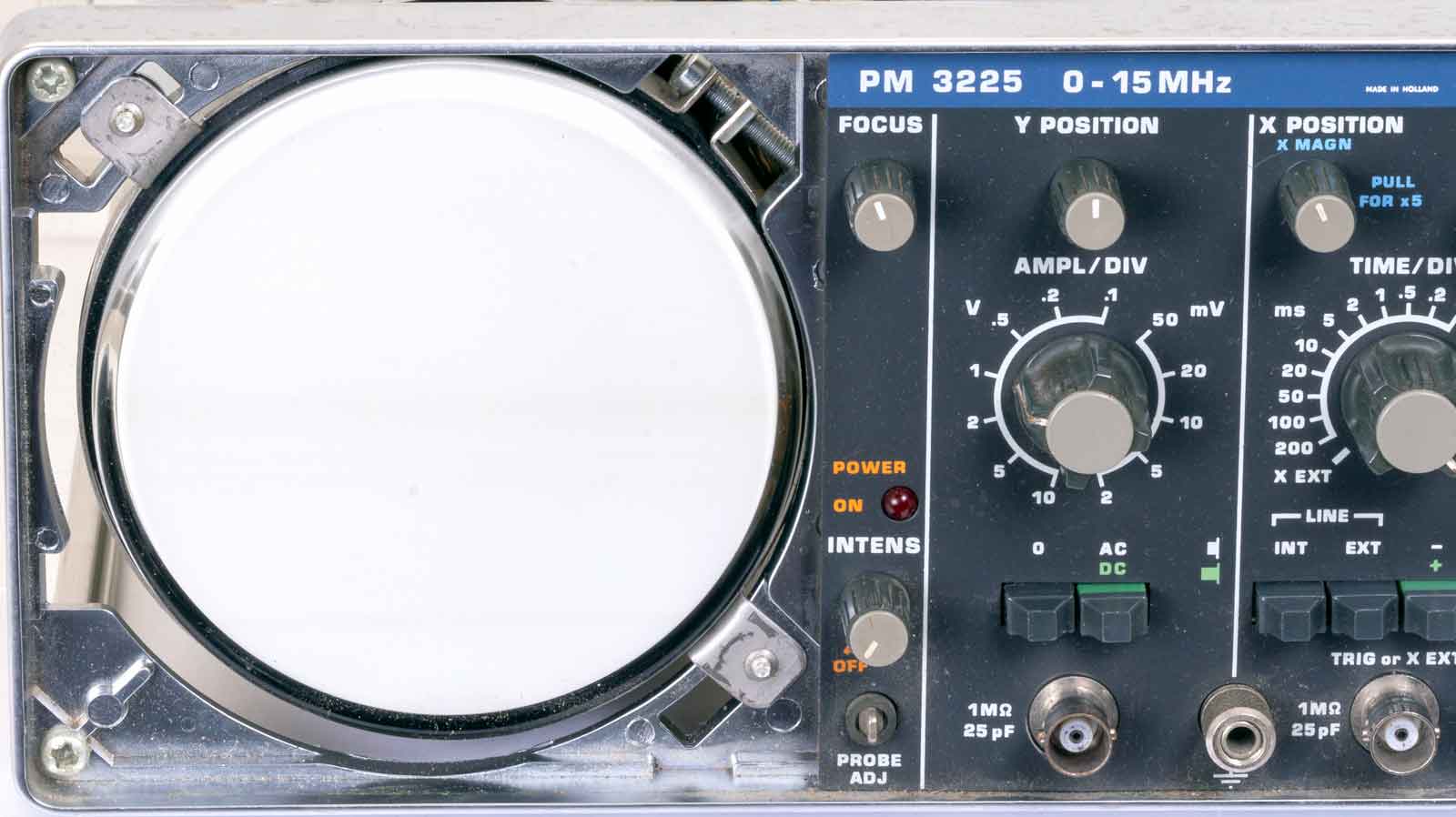

De afneembare schaalverdeling. Er is geen verlichting aanwezig.
De schaalverdeling verwijderd.
De knopjes en bussen. De probe-adjust werkt niet. Moet nog nagekeken worden.
De specificaties.
| Aanduiding | Specificatie | ||
| 1.2.1 | Kathodestraalbuis | ||
| Type | : | D10-160GH | |
| Meetgebied | : | 8 x 10 verdelingen van 7,5 mm | |
| Schermtype | : | P31 (GH) | |
| : | P7 (GM) optioneel | ||
| Versnellingsspanning | : | 1,5 kV | |
| Raster | : | Extern, niet-verlicht | |
| 1.2.2 | Verticale versterker | ||
| Frequentiebereik | : | DC 0 Hz tot 15 MHz | |
Stijgtijd |
: | 25 ns | |
Overshoot |
: | <3% (testpuls: 6 verschillende amplitudes, 3 ns stijgtijd) |
|
| Afbuigingscoëfficiënten | : | 2 mV/div. tot 10 V/div. in twaalf gekalibreerde stappen | |
Maximale toelaatbare ingangsspanning |
: | ± 400 V (gelijkstroom + wisselstroompiek). Bestand tegen niet-repetitieve pieken tot 1000 V. | |
Verticaal positiebereik |
: | 16 delen | |
Dynamisch bereik |
: | 24 delen voor sinusgolfsignalen met frequenties tot
1 MHz
6 divisies voor sinusgolfsignalen tot 15 MHz |
|
Ingangsimpedantie |
: | 1 Mohm // 25 pF | |
| 1.2.3 | Horizontale versterker | ||
| Response | : | Gelijkstroom tot 100 kHz | |
| Deflectiecoëfficiënten | : | 5 V/div. bij x1 vergrotingen nauwkeurigheid ± 15% |
|
Maximaal toegestane ingangsspanning |
: | 5 V/div. bij x1 vergrotingen nauwkeurigheid ± 15% |
|
| Afbuigingscoëfficiënten | : | 2 mV/div. tot 10 V/div. in twaalf gekalibreerde stappen | |
Maximale toelaatbare ingangsspanning |
: | ± 400 V (gelijkstroom + wisselstroompiek). Bestand tegen niet-repetitieve pieken tot 1000 V. | |
Ingangsimpedantie |
: | 1 Mohm // 25 pF | |
Faseverschuiving |
: | 5° bij 50 kHz |
|
| 1.2.4 | Tijdbasis | ||
| Tijdcoëfficiënten | : | 0,2 sec/div tot 0,5 usec/div in 18 gekalibreerde stappen 1-2-5 reeks | |
| Coëfficiënt fout | : | ±5% |
|
Uitbreiding |
: | x5, 1 gekalibreerde stap |
|
| Extra fout | : | 2% | |
| 1.2.5 | Triggering | ||
| Bronnen | : | Intern, Extern,
Lijn |
|
| Triggergevoeligheid |
: | Internal; level - <0.75 div. at 100 kHz External; 1,5 div. at 15 MHz top -<2 div. at 15 MHz TV - 0.5 div. for line or frame sync pulses level - 0.75 V at 100 kHz 1,5 V at 15 MHz top -<2 V at 15 MHz TV -0.5 V for line or frame sync pulses |
|
Ingangsimpedantie |
: | 1 Mohm // 25 pF |
|
| Maximale toelaatbare ingangsspanning |
: | ± 400 V (gelijkstroom + wisselstroompiek). Bestand tegen niet-repetitieve
pieken tot 1000 V. |
|
Triggermodus |
: | De tijdbasisgenerator werkt vrij bij afwezigheid van een triggersignaal.a. Triggerniveau instelbaar over 12 div. of 12 V. Laagste triggerfrequentie voor sinusgolven = 10 Hz. b. top |
|
Trigger-slope |
: | + of - | |
Triggeren met tv-signalen |
: | Frame (gekoppeld aan posities 0,5 ms/div tot 200 ms/div)
Lijn (gekoppeld aan posities 0,2 ms/div tot 0,5 µs/div)z |
|
| Probe instelling | Contactpunt (voor voorwaarden zie paragraaf 2.2.3 manual) |

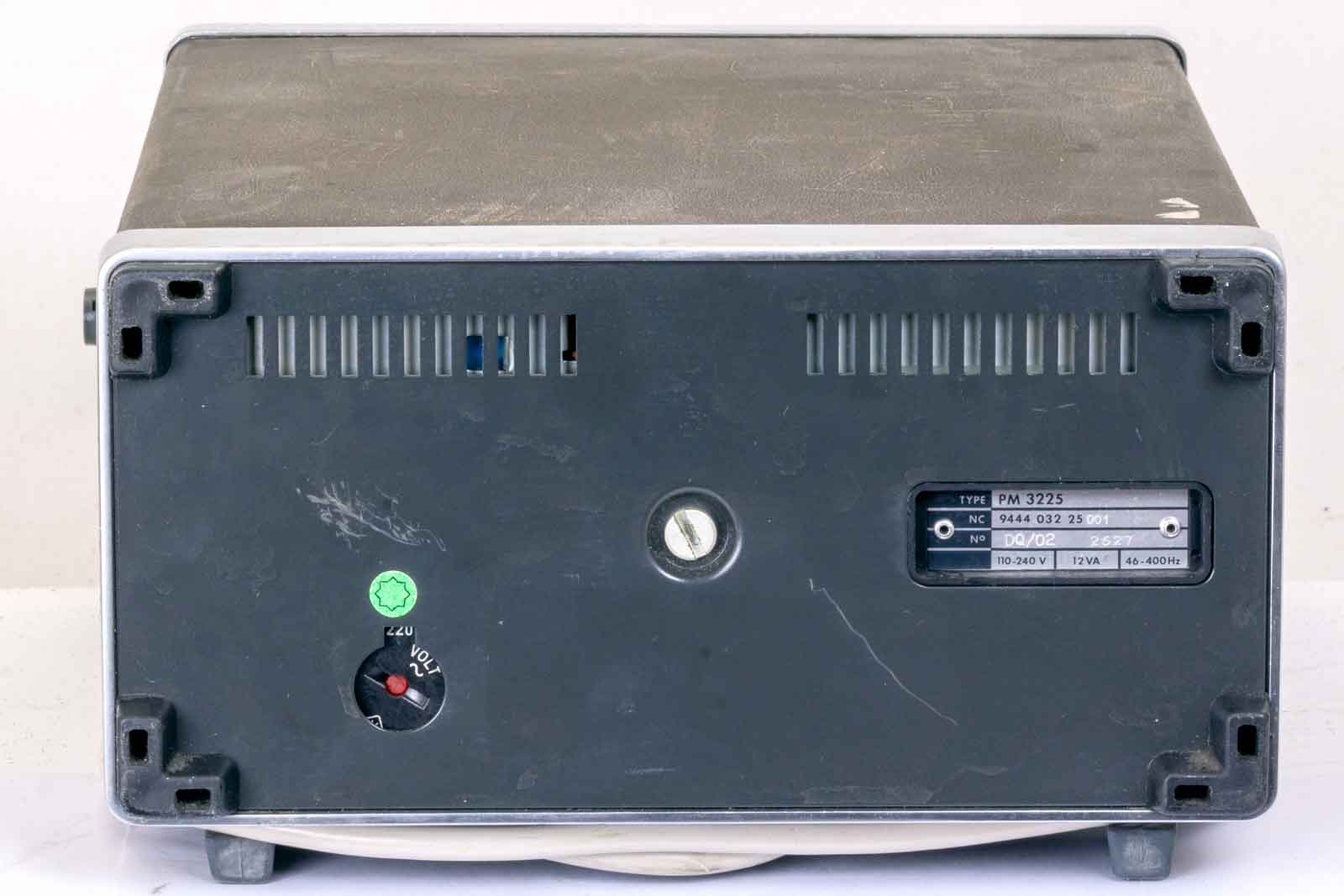

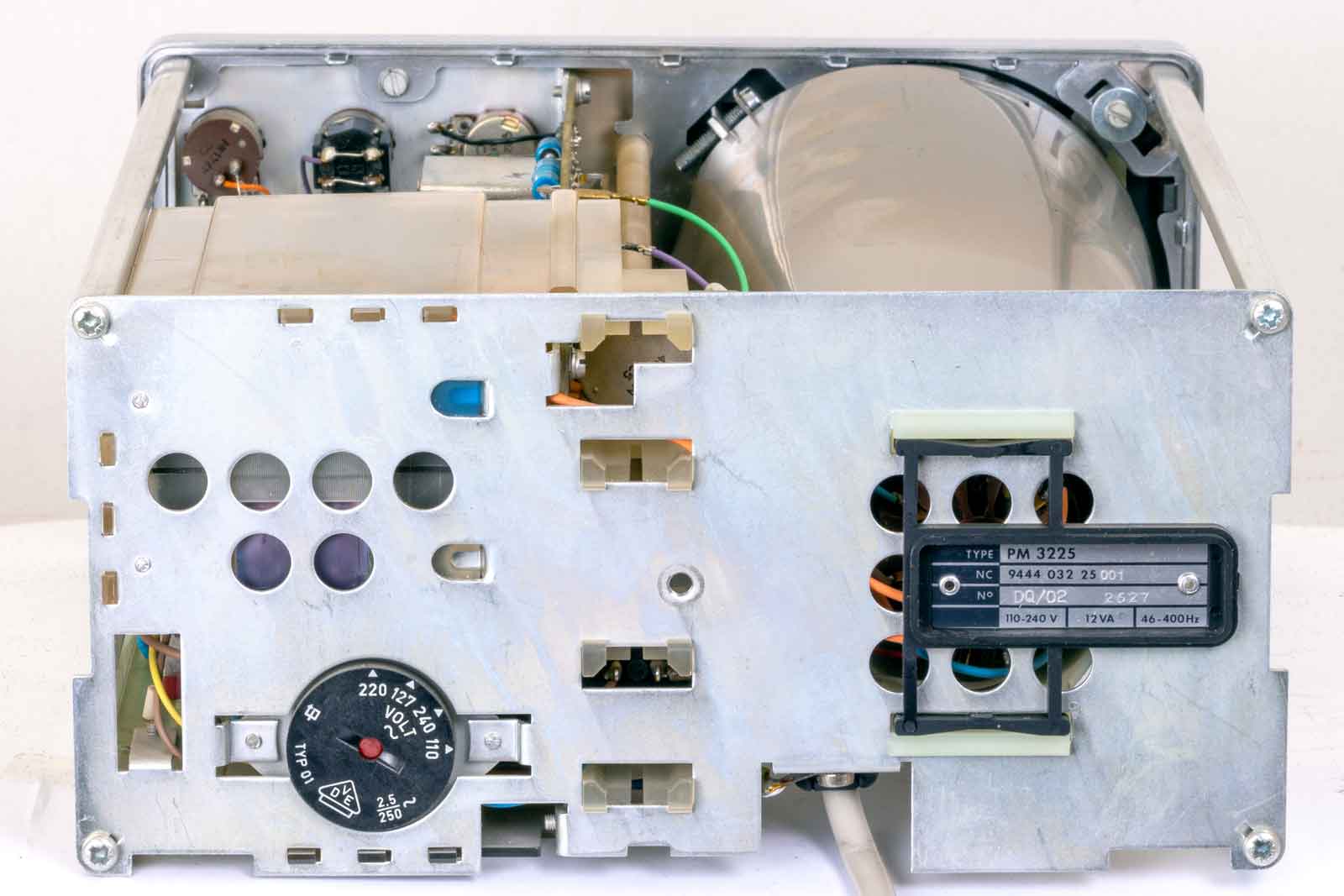

De achterkant. De netspanning staat ingesteld op 220 Volt. Moet nog op 240 ingesteld worden. Rechts het type-plaatje.
De behuizing is simpel te verwijderen door de dikke schroef los te draaien. De donkere achterkant kan dan verwijderd worden. Nu kan ook de netspanning ingesteld worden. Door de scope op zijn voorkant te laten rusten kan, na loshalen van de snoeringang, de gehele kast verwijderd worden. Philips meetapparaten hebben wel eens ingewikkelder in elkaar gezeten...

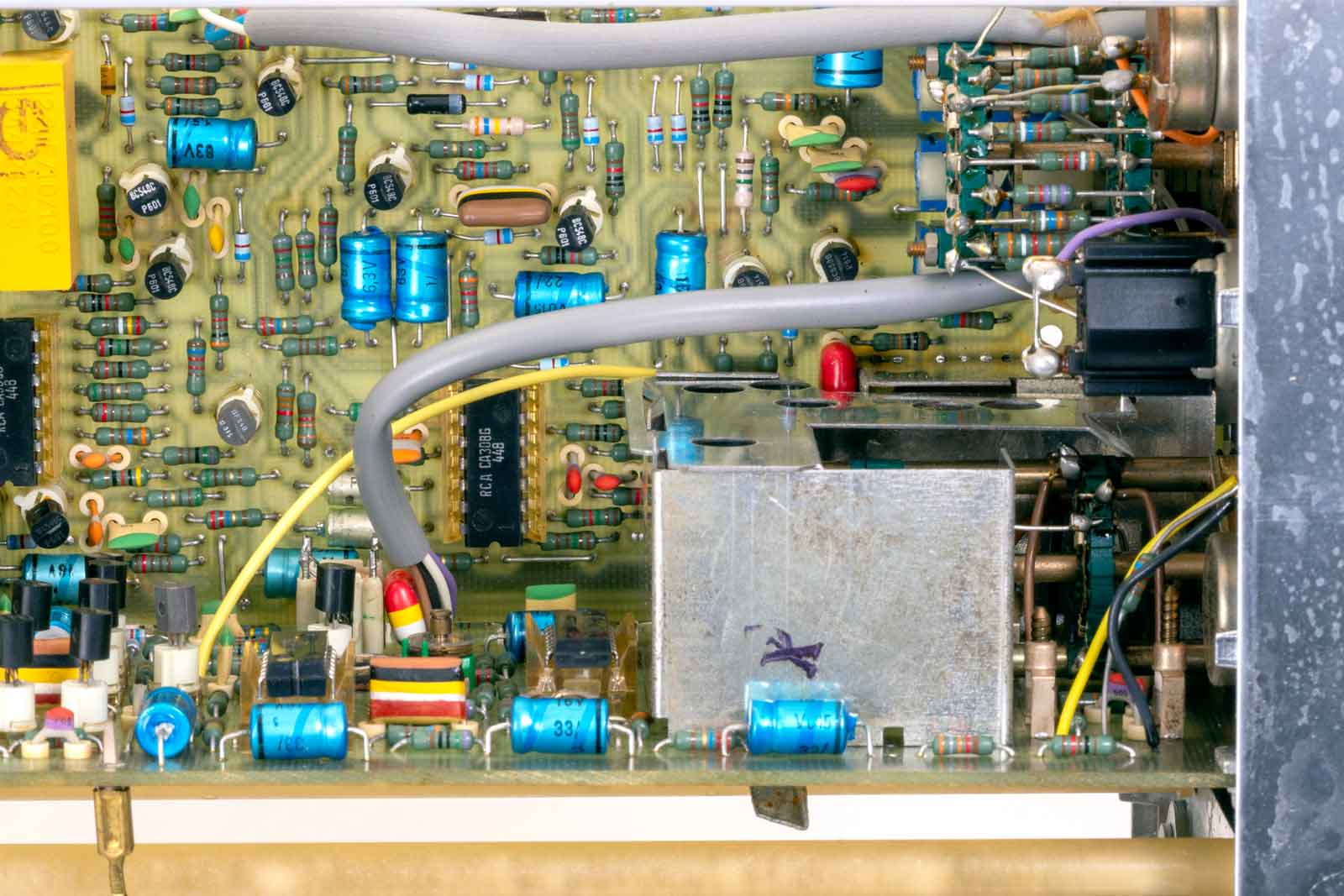

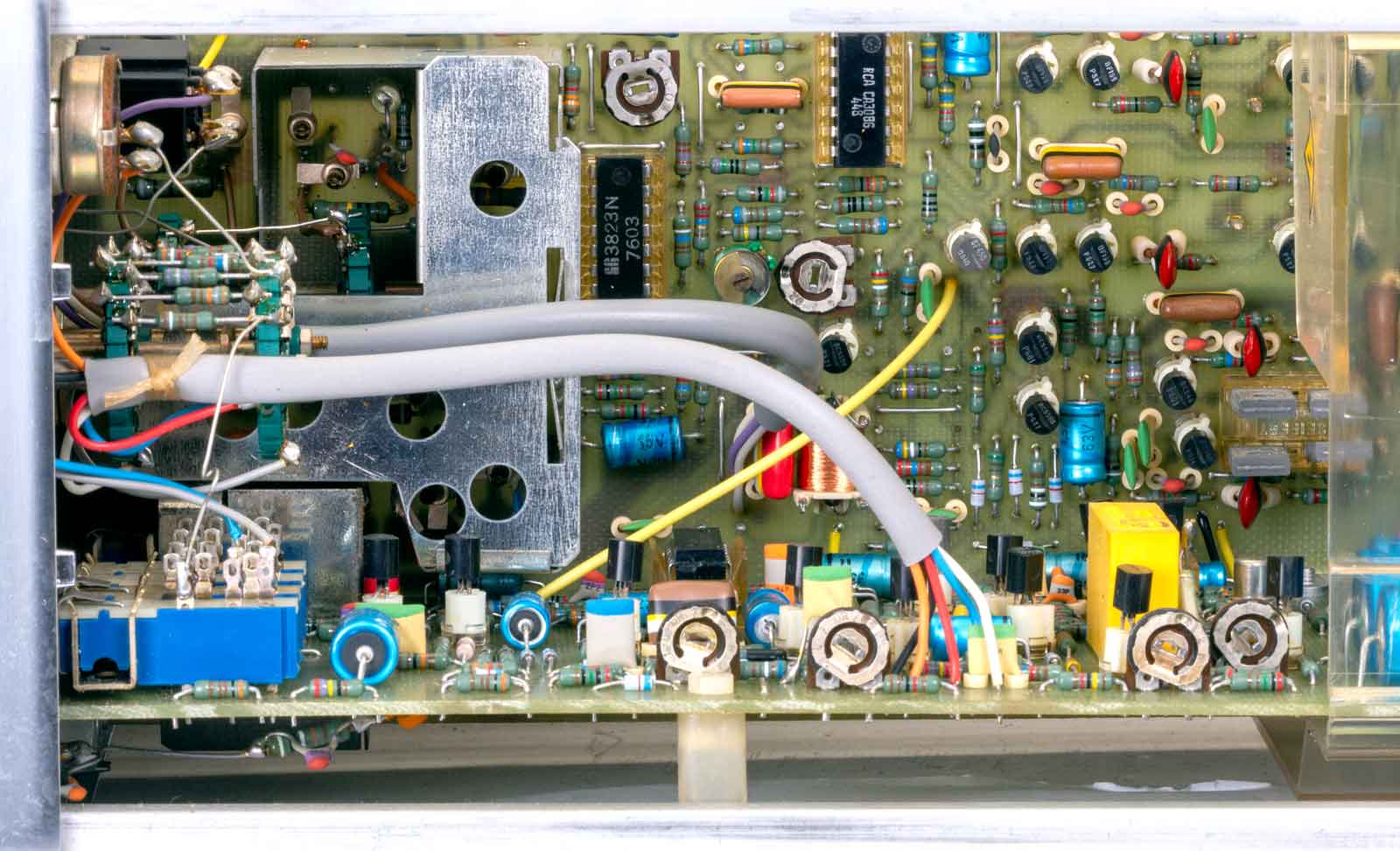

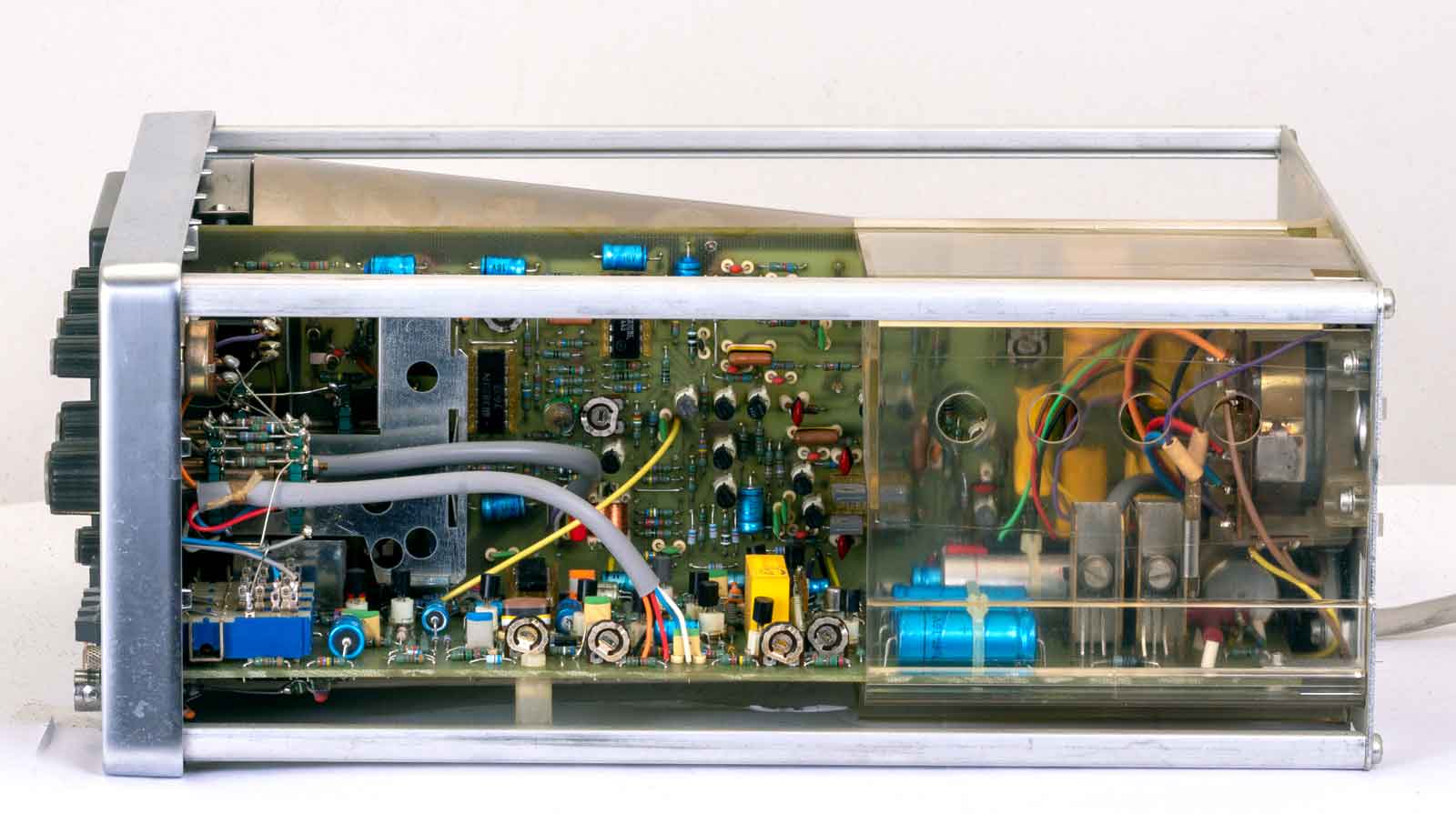

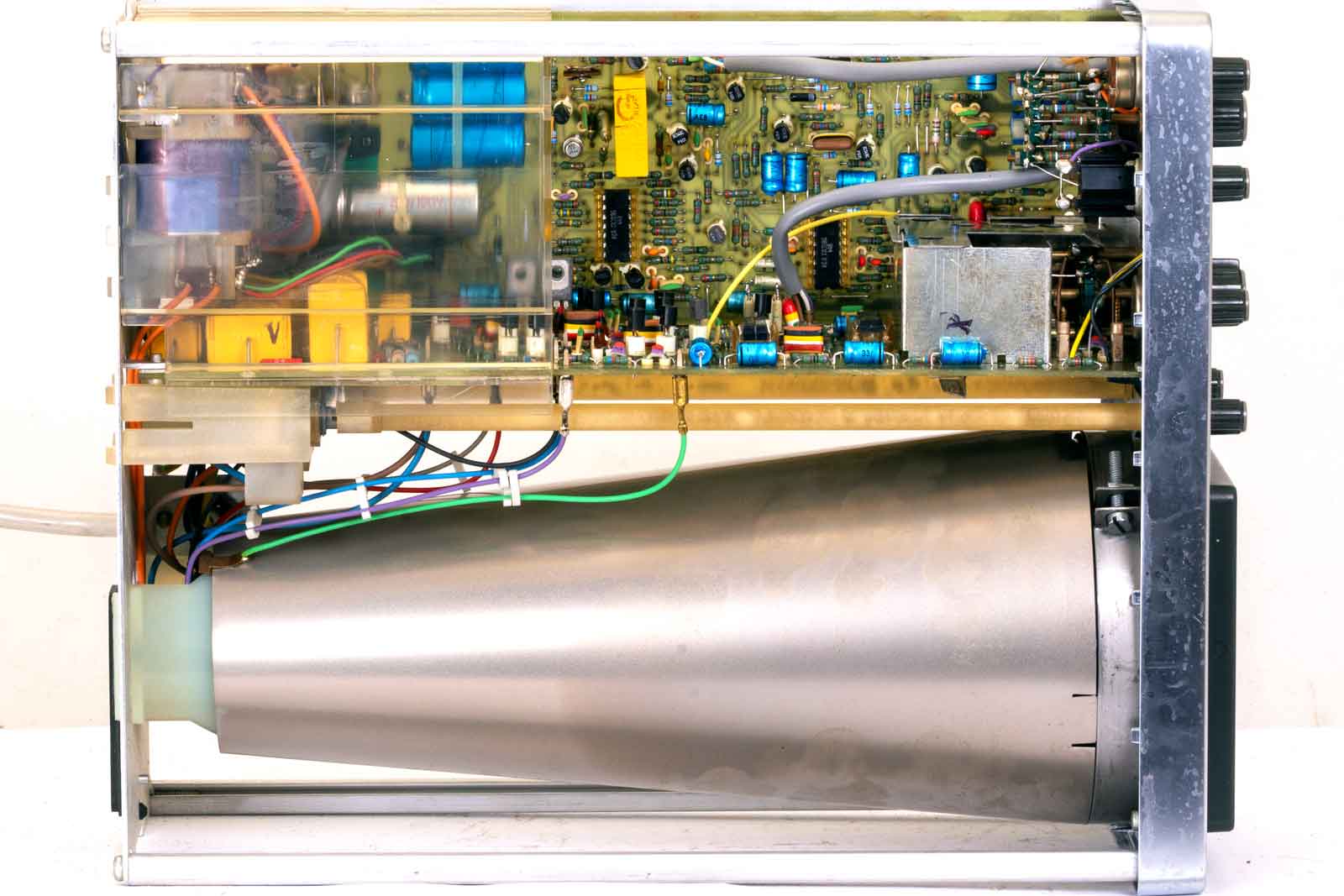

De rechterzijkant met de complete electronica. Dat was bij buizen-oscillografen wel iets anders!!
Het ziet er allemaal heel netjes uit en de componenten zullen ook nog wel goed zijn. De blauwe elco's zijn natuurlijk altijd een probleem, maar soms valt dat mee.

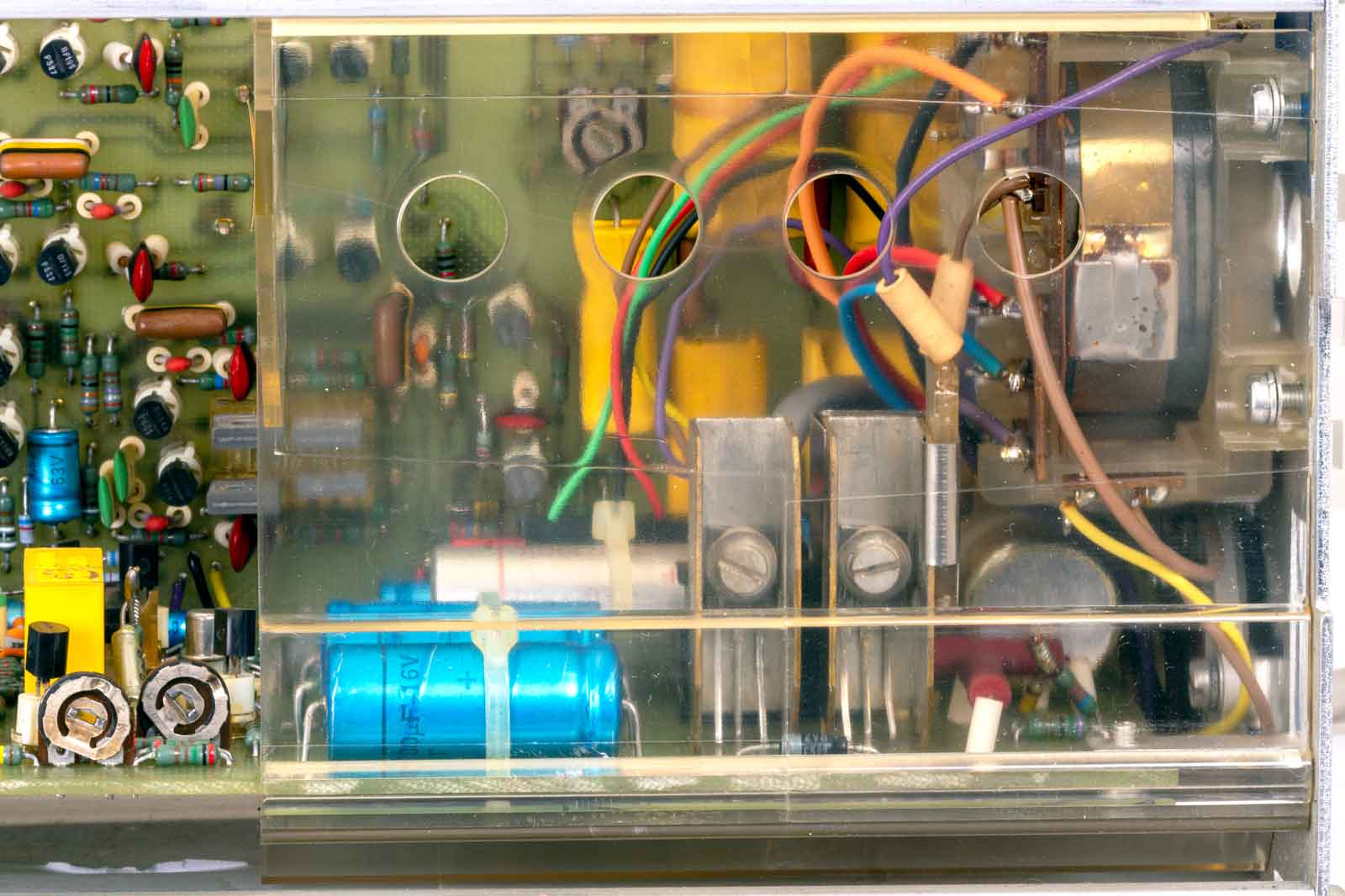

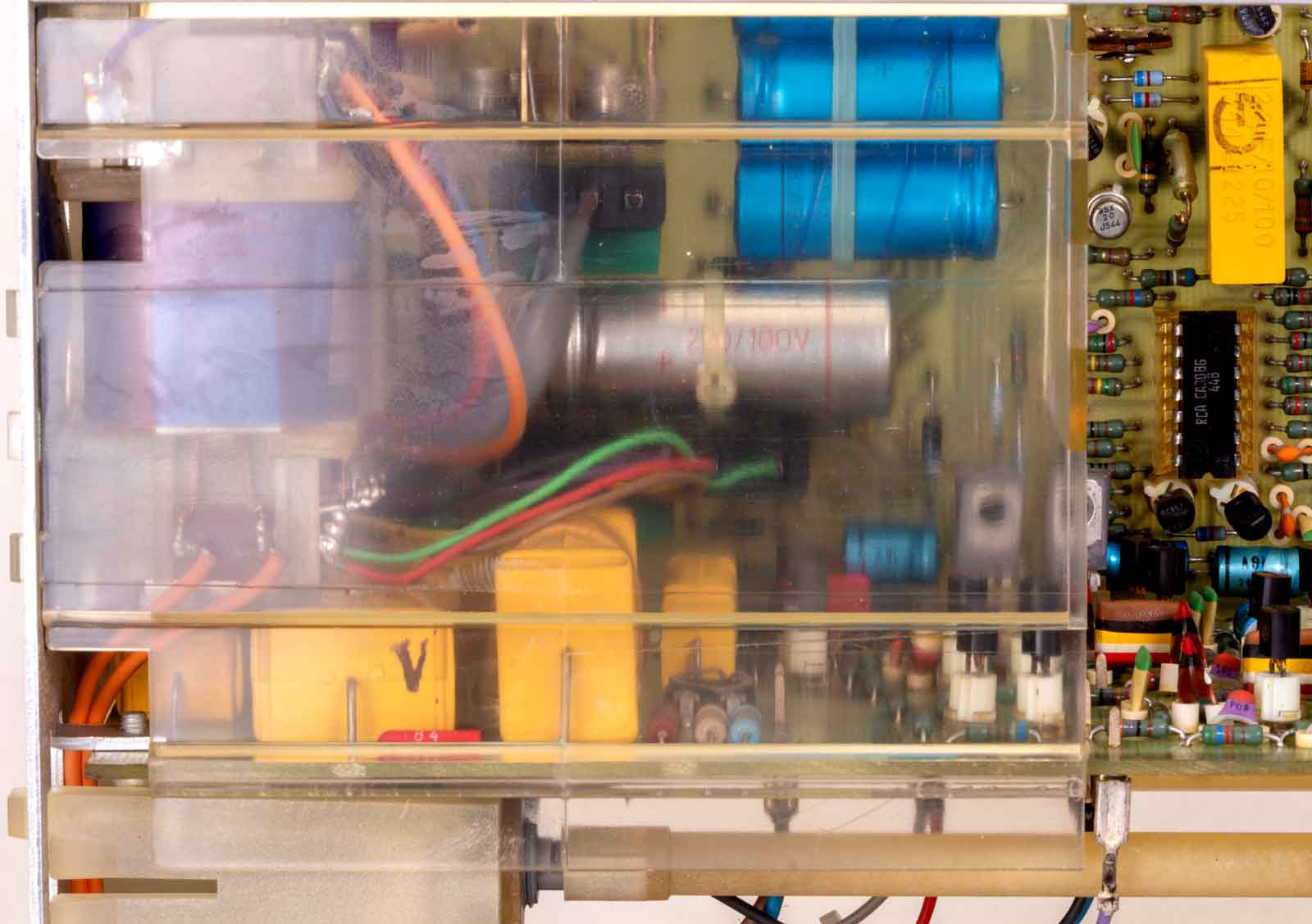

De hoogspanningskant, netjes achter een plexiglas kap opgeborgen.

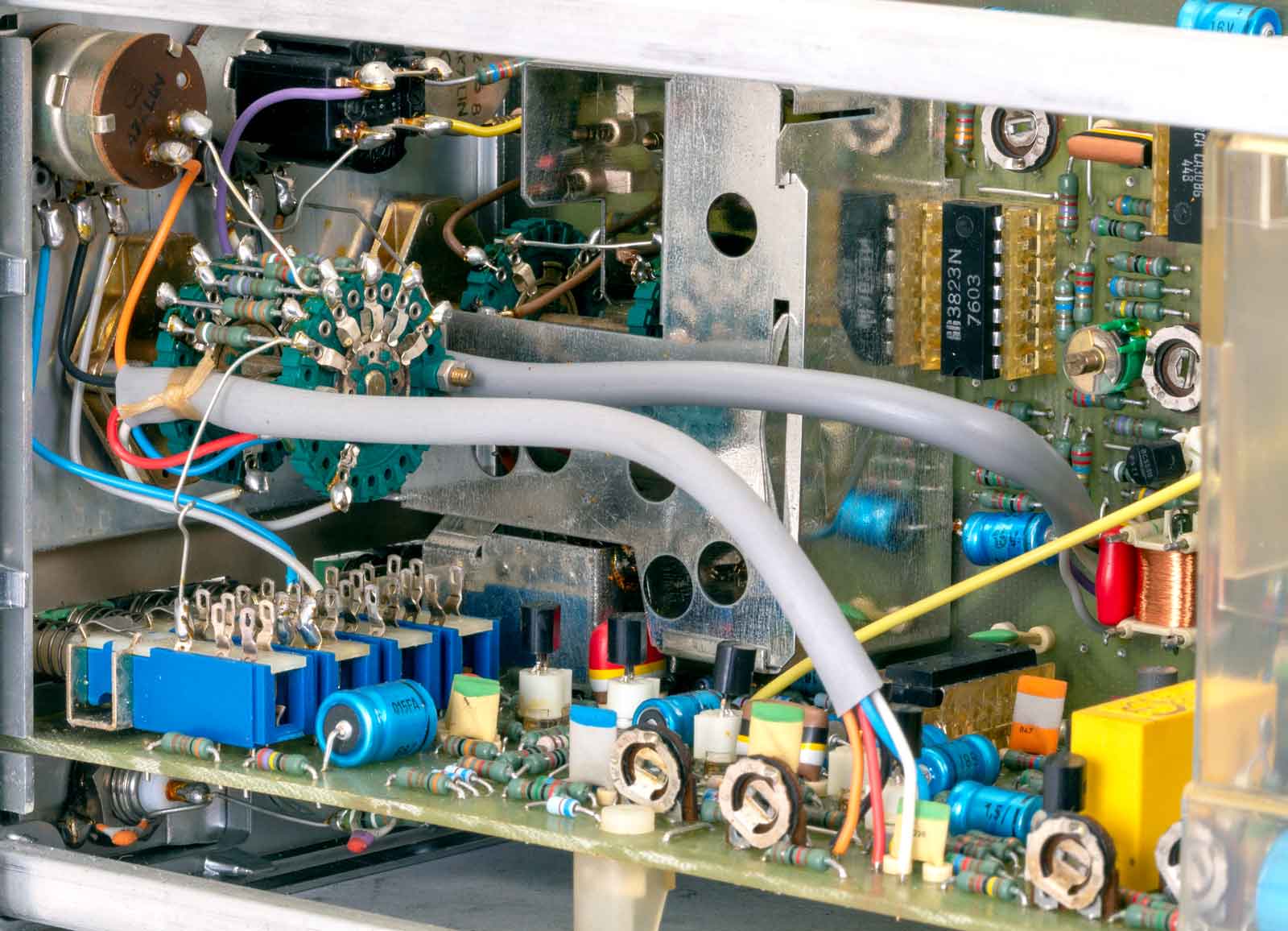

Een blik op de schakelaars, ook die zijn van goede kwaliteit.

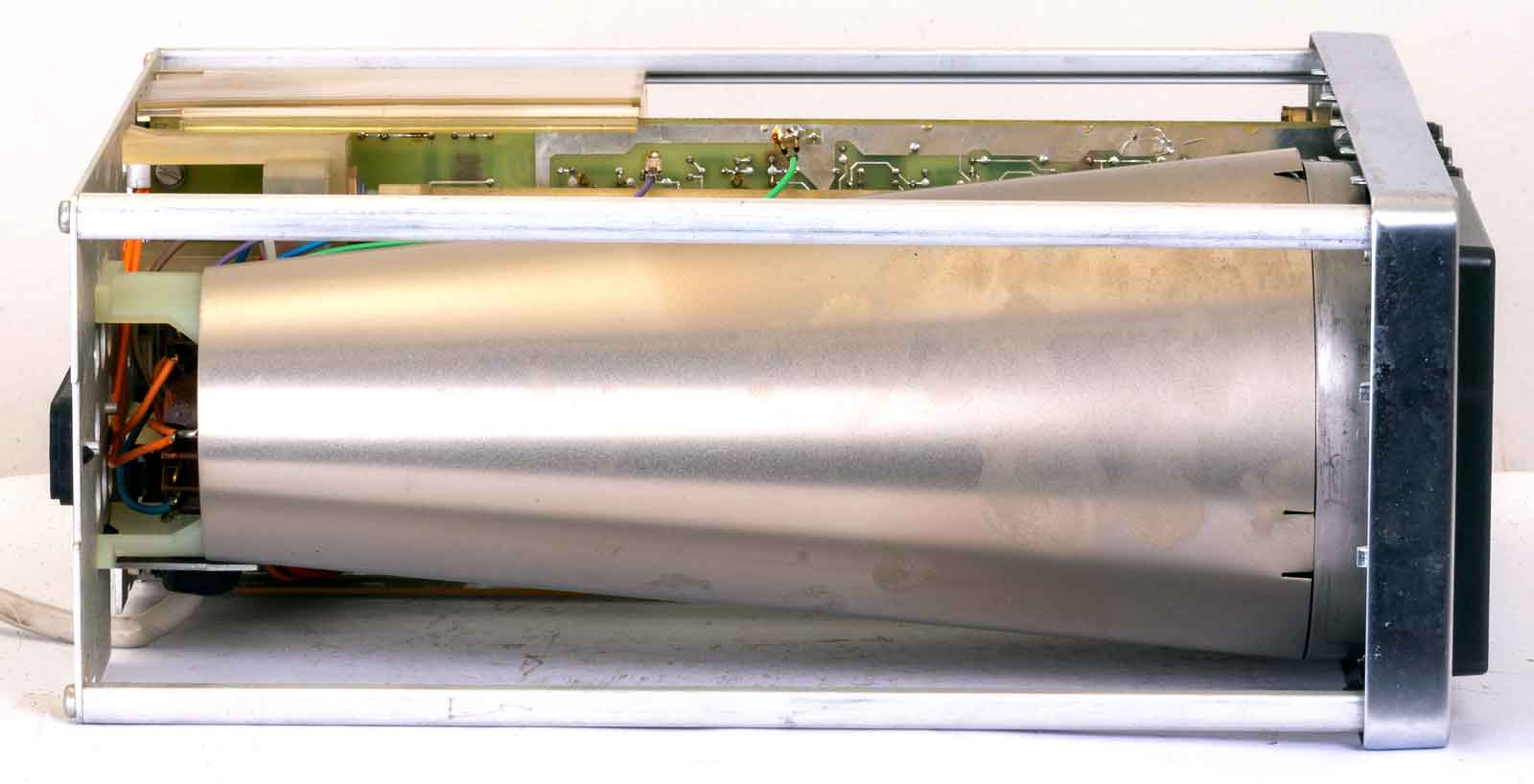

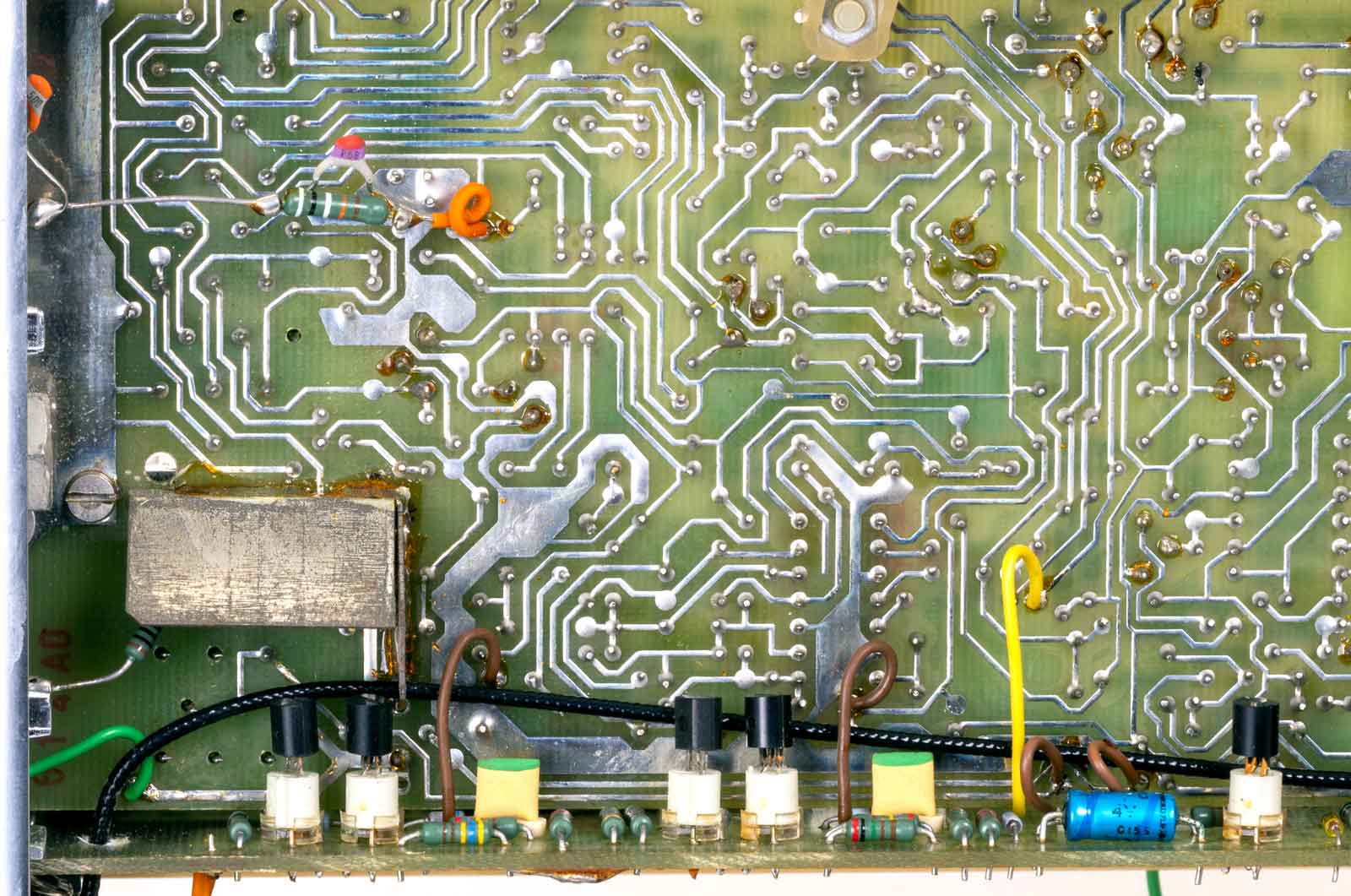

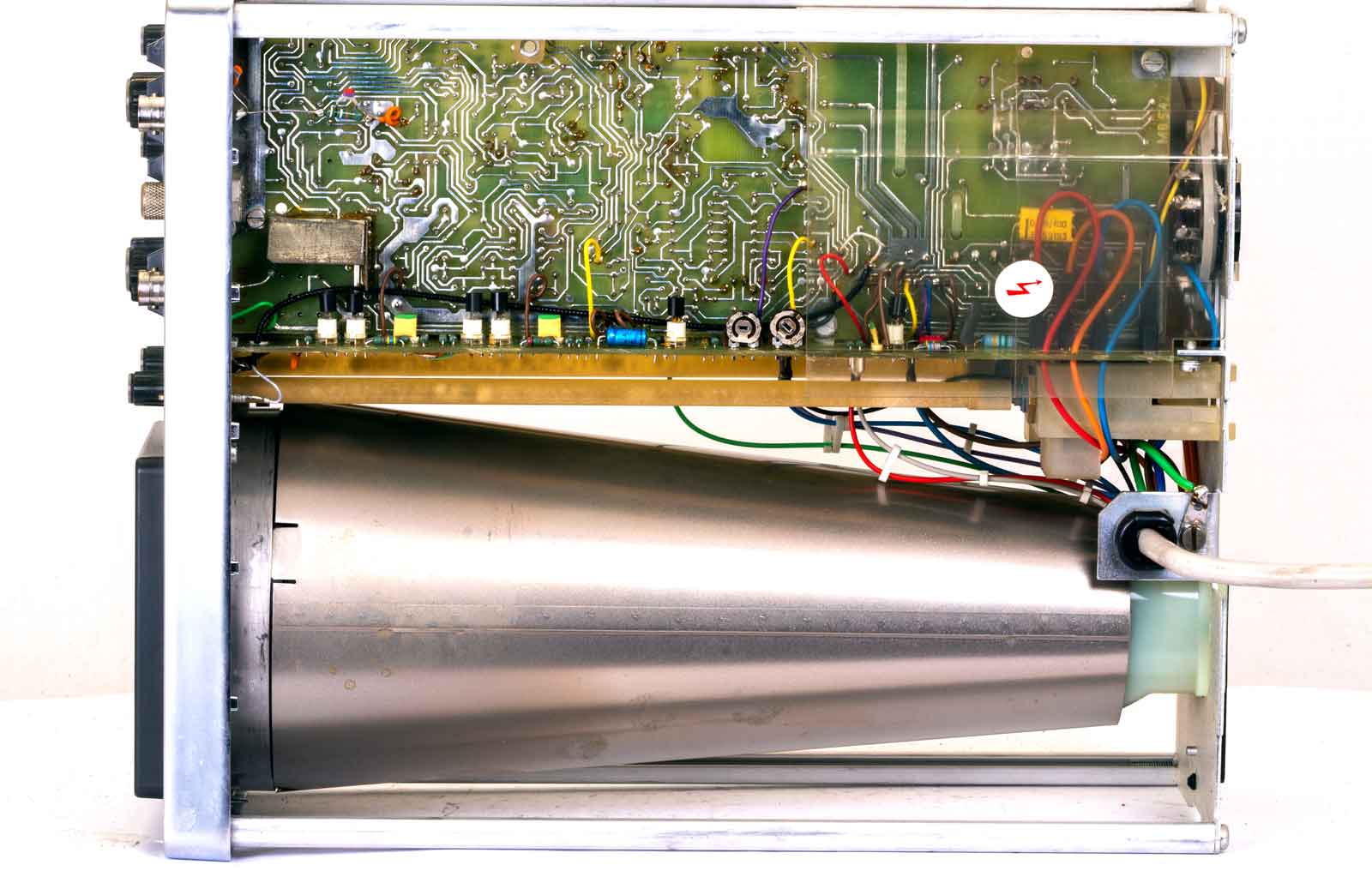

De onderkant. Een grote mu-metalen trommel om de beeldbuis.
Het ziet er naar uit dat er toch wel eens het nodige herstelwerk heeft plaats gevonden en een kleine modificatie.

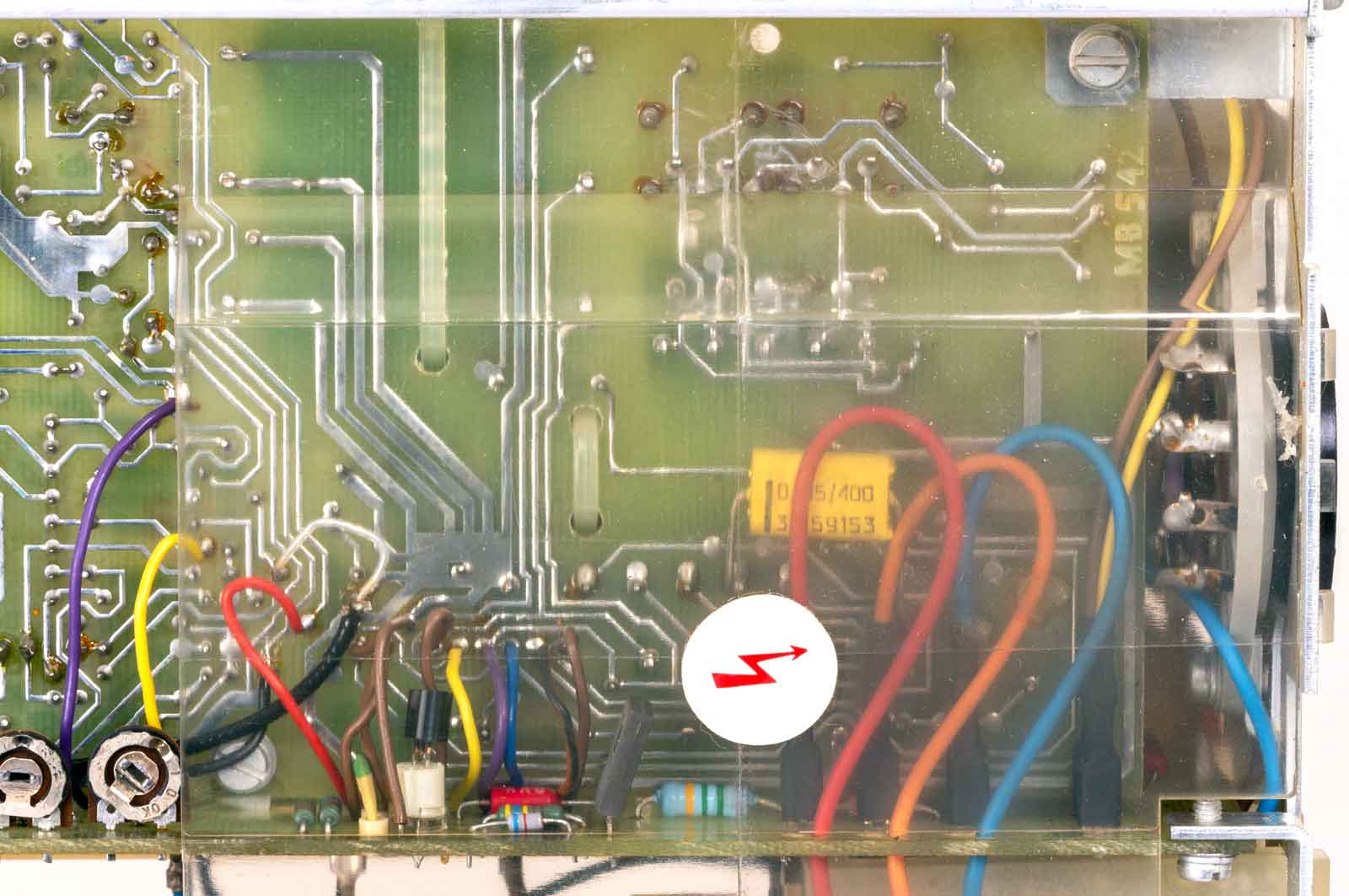

Ook hier het hoogspanningsgedeelte veilig opgeborgen.
Ja hoor, er zit een 240 Volt stand op.
De bovenkant.
Dit ziet er ook allemaal zeer acceptabel uit.
Pas op hoogspanning!!! De lange geisoleerde as gaat naar de potmeter van de focussering.
De beeldbuis gezien vanaf de linker zijde.
En jawel, er zit nog licht in. Binnenkort maar eens kijkje nemen of alles nog binnen de grenzen ligt en de probe-adjust repareren.
Al met al een uiterst handig instrument voor simpele zielen zoals ik die niet goed om kunnen gaan met diepliggende functies van toetsen of rare combinaties.
^ Terug naar het begin van de pagina.
Toch wat positiever over de moderne oscilloscoop!!
Zoals in het begin al meegedeeld, een kleine correctie op mijn gevoelens voor moderne scopes.
Ik heb wat geexperimenteerd met zo'n ding en ik moet bekennen dat het eigenlijk best wel meevalt, ik had me ook wat op het verkeerde been laten zetten, maar dat is een ander verhaal. Het betreft hier een Siglent SDS1104X-U. met een bandbreedte van 100 MHz. en 1 GigaSamples/seconde. Dus dat is wel een vlot ding.
Zo ziet zo'n compact ding er uit, 4 kanalen waar je van alles mee uit kunt spoken. De wezenlijke zaken zijn echter redelijk logisch in te stellen en de knop "Auto Setup" is een prima start om een meting te beginnen. Als je een keer met de alle knopjes speelt en alle onderliggende menu's bekijkt valt alles wel mee. J emoet even wennen aan de handelswijze met de functies, maar zelfs voor een 80-jarige is dat nog redelijk te bevatten.
Het vooraanzicht. Wanneer je op het ronde knopje links bij de groen verlichte drukt verschijnt op het display boven de reeks van zes knoppen de betekenis van deze knoppen. Door er meermaals op te drukken wandel je door de verschillende instellingen. Dat kan ook met de ronde knop op het donkere vlak rechts boven naast het scherm. Dat soort dingen zijn soms wat verwarrend. Verder spreekt alles eigenlijk wel voor zichzelf.
Op deze niet al te scherpe foto is het display te zien. Boven in de blauwe balk is nog te zien dat de tijdbasis op 500 nS/div. staat en er niet met een vertraging wordt gewerkt. De Frequentie van het signaal op het scherm is 999,992 kHz. Een afwijking van -80 Hz. Als radioamateur heb je voldoende nauwkeurigheid. Verder staan er nog wat instellingen van kanaal 1 (dit kanaal is nu actief) , de triggering staat op de opgaande flank en de koppeling is DC. De nullein staat op -4 mV. De triggermode staat op auto-set.
Nog een blik op de andere knopjes. Door op de kanaalnummers te drukken tover je de kanalen op het scherm. Door er nog eens op te drukken verdwijnen ze weer. De grotere ronde knoppen hebben nog een dubbelfunctie door ze in te drukken. Ik had nogal moeite om alle teksten te lezen, maar na een staaroperatie is dat heel veel beter geworden. Maar echt ideaal is niet, vooral als je op een afstandje van het apparaat zit.
Ondanks al mijn negatieve gevoelens jegens deze moderne scoop moet ik nu toch toegeven dat ik me wat vergist heb. Je kunt er eigenlijk prima mee werken.
En, je kunt hem ook nog op een computer aansluiten en schermbeelden afdrukken, maar daar heb ik me verder niet in verdiept. Er zijn grenzen....
De scoop is nog steeds te koop voor ca. € 435. Dan was een vergelijkbare Tektronix (met minder mogelijkheden) die vroeger goudgeld kostte een onding. Om nog maar niet over de met buizen uitgeruste oscillografen op karretjes te spreken, die zorgden tevens voor de verwarming van de ruimte.
^ Terug naar het begin van de pagina.
Als U de details van de PM3225 nog wilt aanschouwen, dan is HIER het manual in pdf te zien.
En HIER nog het schema in vier delen. (pdf)
En mocht u meer willen weten van de SDS1104X-U, het korte manual is HIER te vinden. Voor de echte liefhebbers, de uitgebreide versie staat HIER. Vanaf blz .23 het Engelse deel.
