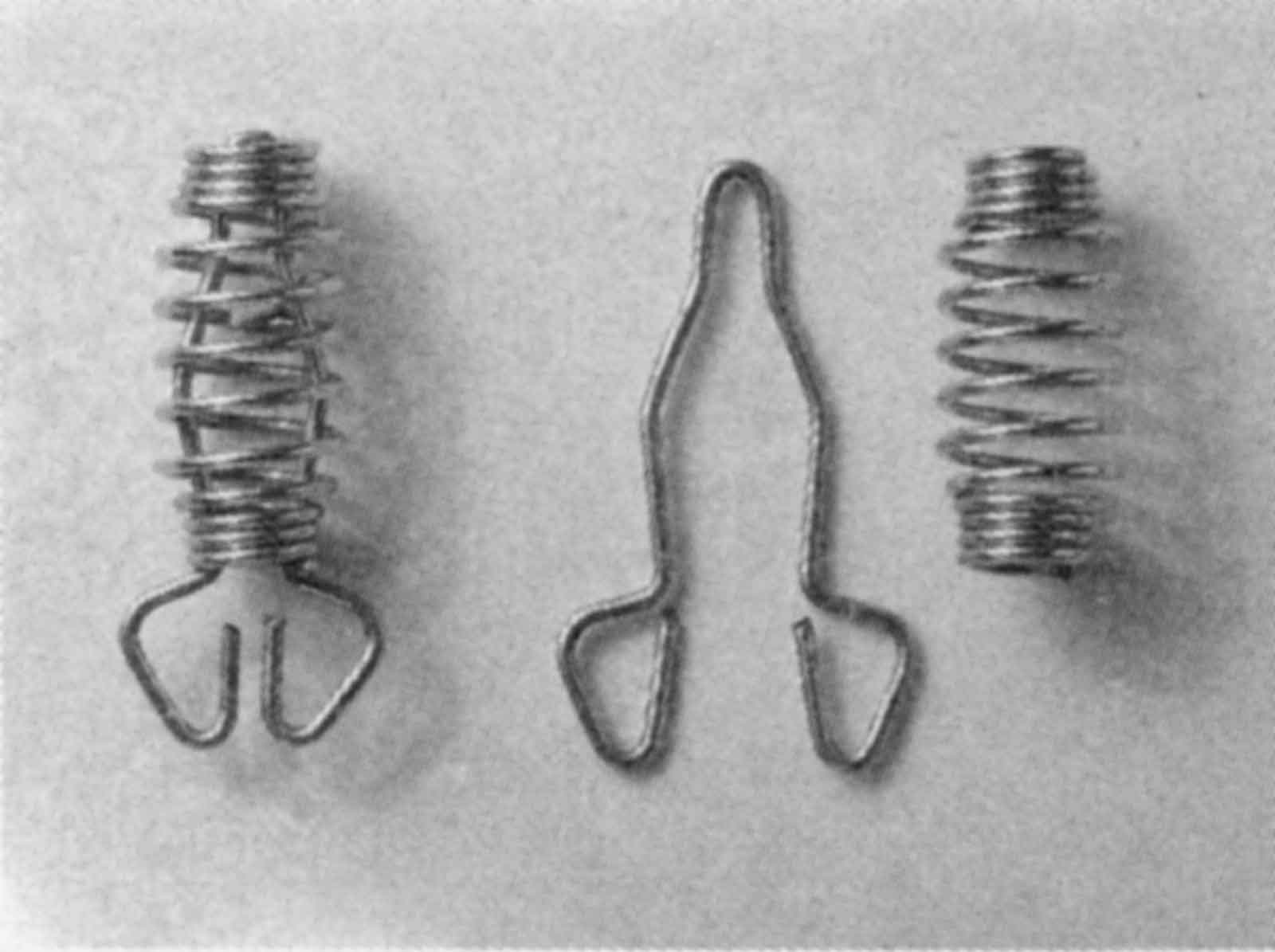

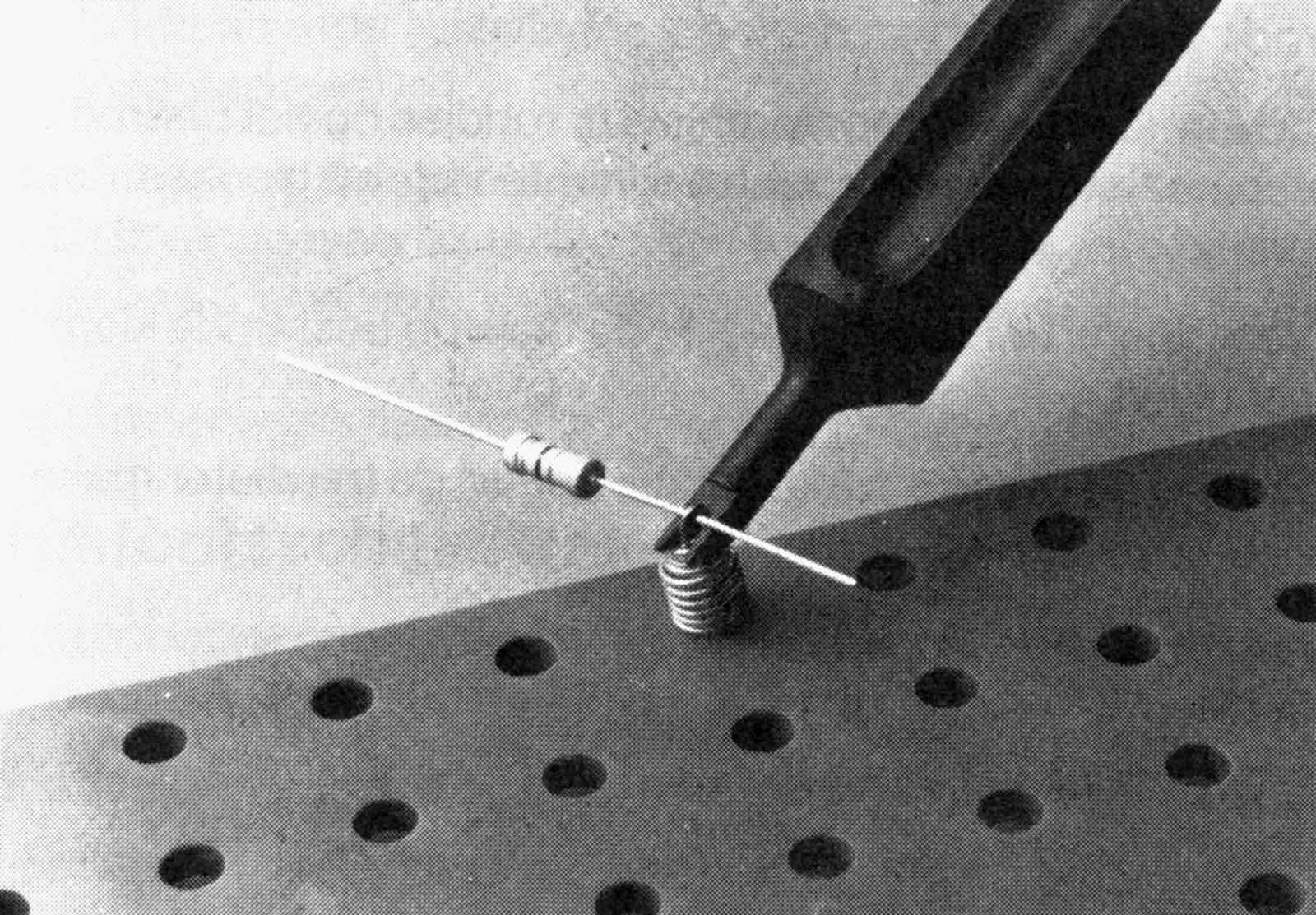

Philips had in de 70-er jaren de smaak om bouwdozen te maken te pakken. Na de ontwerpen met buizen verschenen de Pioniers met halfgeleiders die echter in rap tempo overschaduwd werden met de EExxxx bouwdozen. Philips had blijkbaar een hekel aan soldeerbouten, in de Pionier-bouwdoosjes werden de messing verbindings-busjes al gebruikt. Dat was al een redelijk geknoei. Draden van de componenten met elkaar verbinden ging nog wel, maar de busjes op de afstemcondensator of de potmeteraansluitingen aanbrengen was een lastig verhaal ( Althans in mijn ogen). Men had voor de nieuwere series wat bijzonders bedacht. Veertjes met een binnenveer waarbij met een speciaal gereedschap de draadjes onder geklemd konden worden. De veertjes waren natuurlijk een stuk goedkoper dan de messing bussen. De vraag is wel of de verbindingen wel zo degelijk waren.
Door op de afbeeldingen te klikken verkrijgt U een vergroting in een nieuw venster.

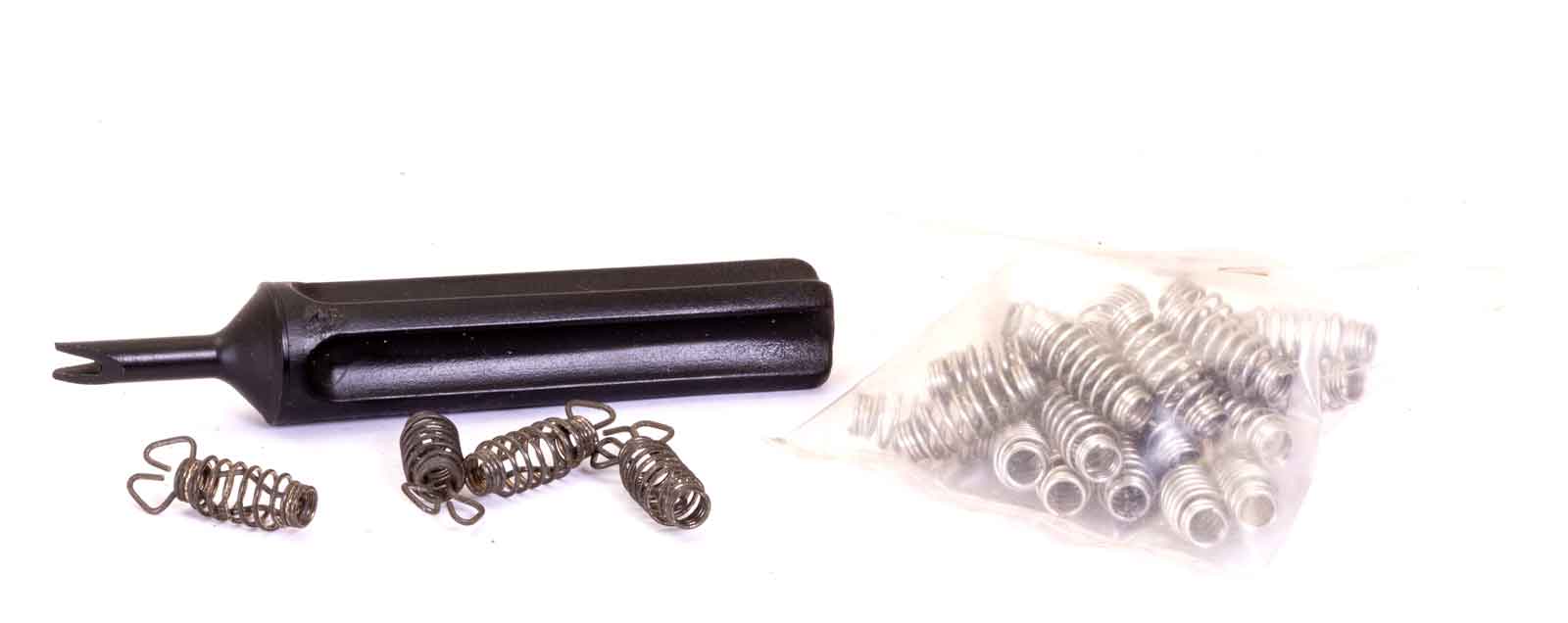

Het gereedschap voor de montage van de veertjes. Met de stansstift konden de gaten in de voorbeeld tekening worden gedrukt.
De EE 2000 elektronica-serie verving de EE 1000-serie in 1974. Het is geen drastische verandering en de bestaande opbouwplaten van de eerdere EE 1000, EE 1003 en EE 1010 basissets kunnen ook gebruikt worden bij de nieuwe EE 2000 serie uitbreidingssets. Er is ook nog een extra ombouwversie ontwikkeld voor bezitters van sets uit de vorige serie, maar dan met de nieuwe EE 2000 serie chassiscomponenten. Deze kit kan ook worden gebruikt om de EE 1050 serie te upgraden. De conversiekit is niet nodig voor de EE 1040 uit de vorige serie. Net als de EE 2040 kan deze worden uitgebreid naar het volgende, grotere basisniveau met de EE 2041.
Er zijn verschillende bouwdozen van de EE2050.
De Nederlandse uitvoering:
De wat gehavende doos van de Nederlandse versie.
De zijkant.

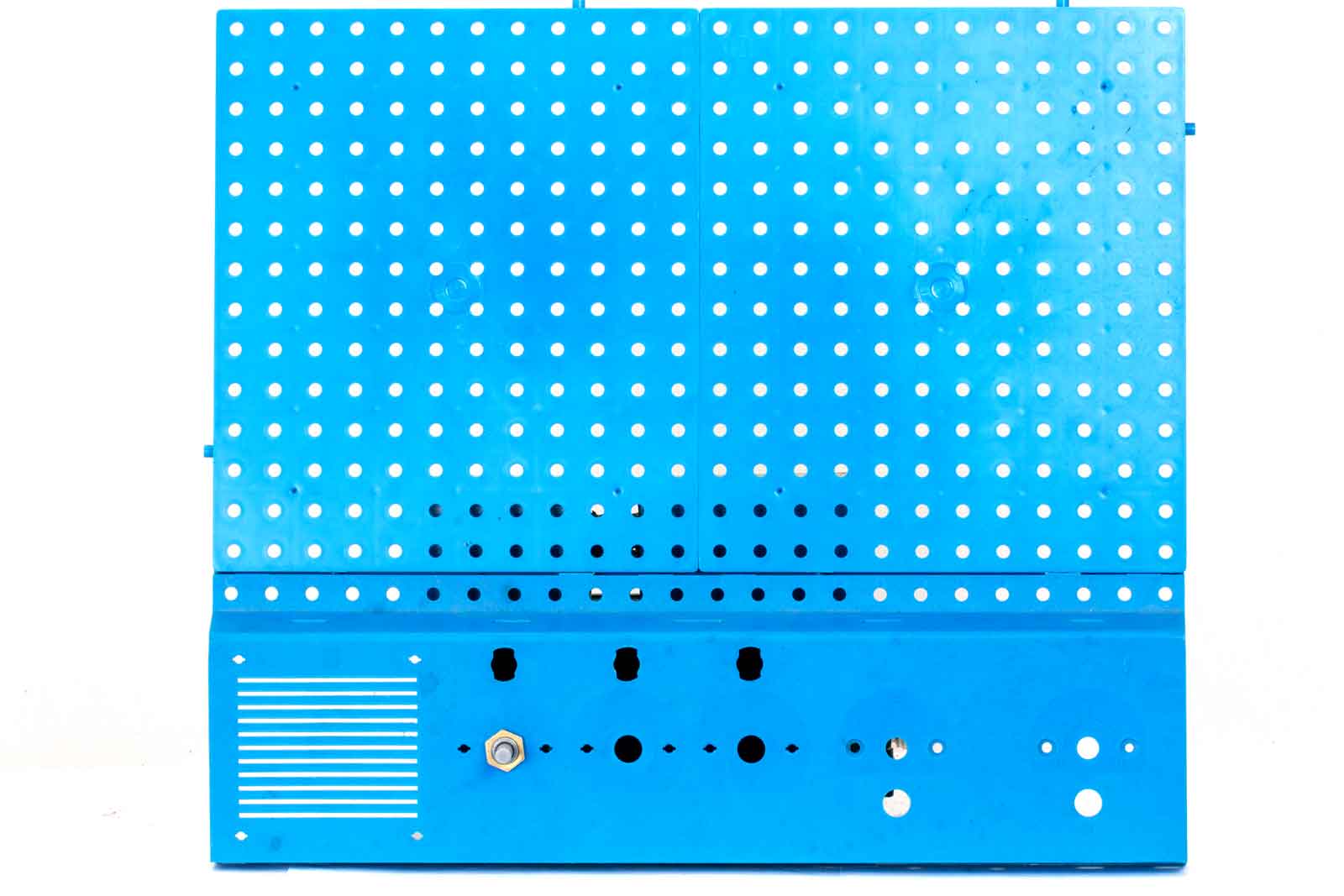

De grondplaat van de NL-versie.

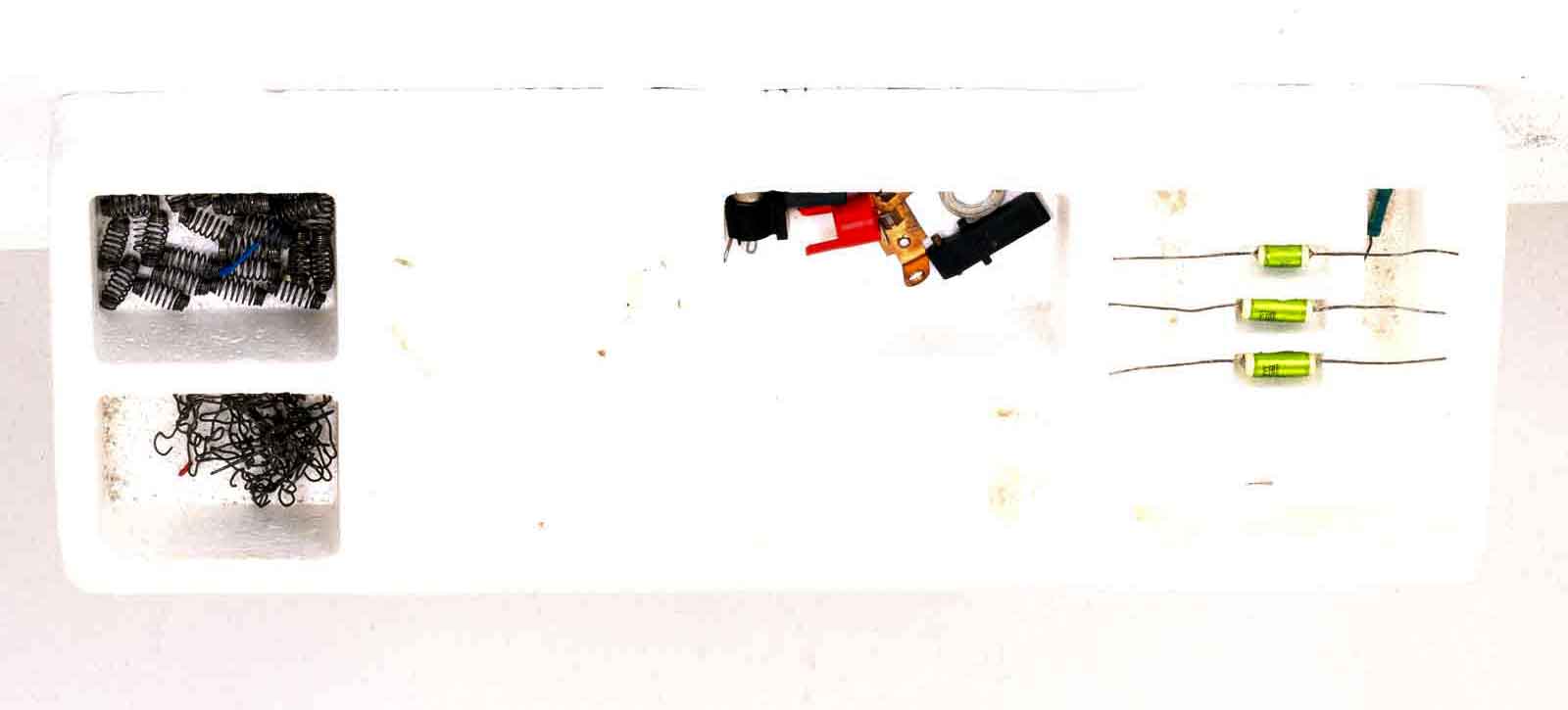

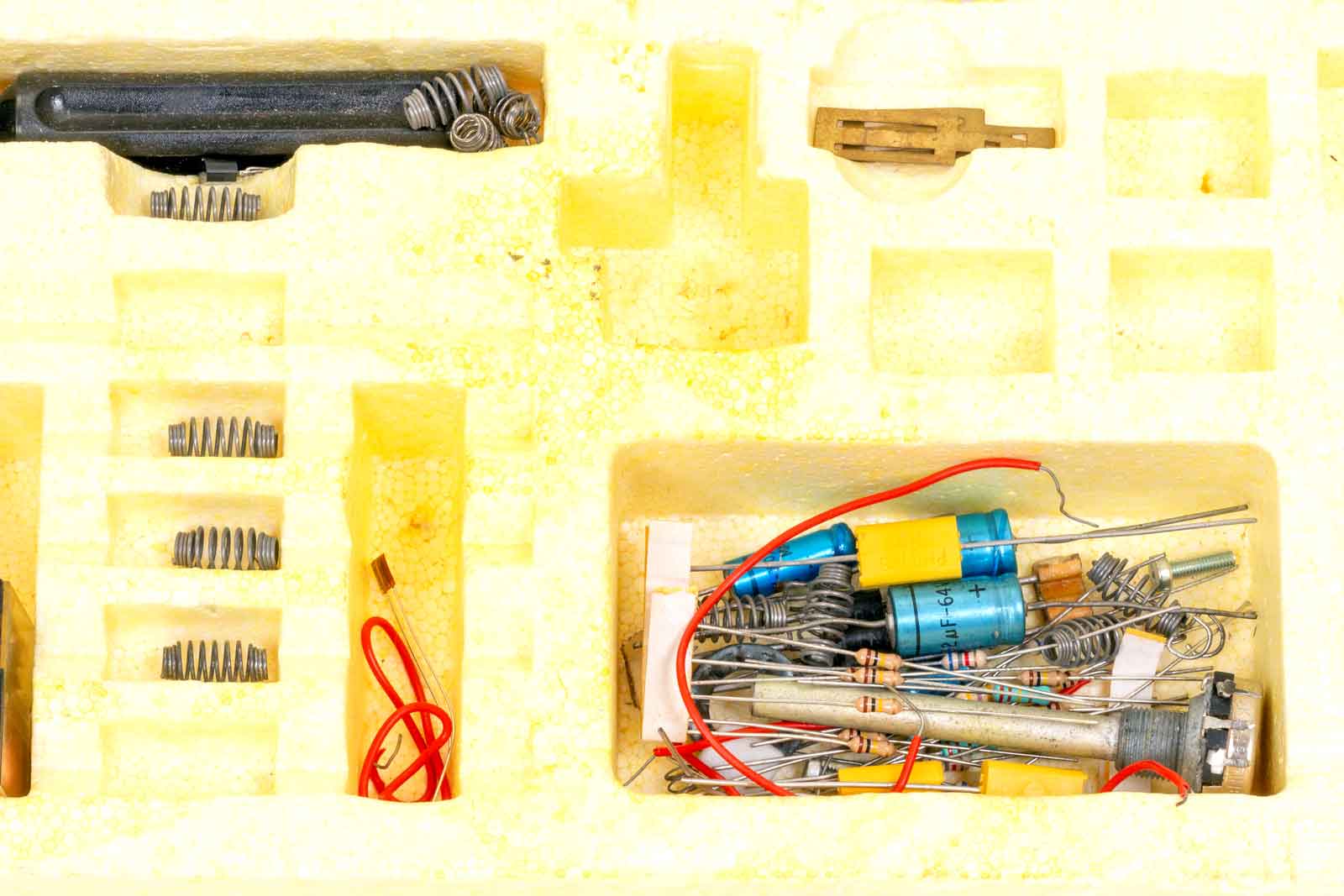

In wit piepschuim zijn de onderdelen verpakt. Niet geheel compleet meer..... En de veertjes zijn behoorlijk aangetast.

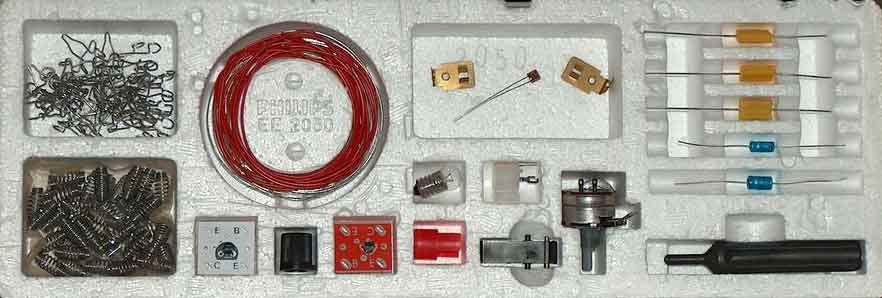

Zo ziet de complete inhoud er uit.

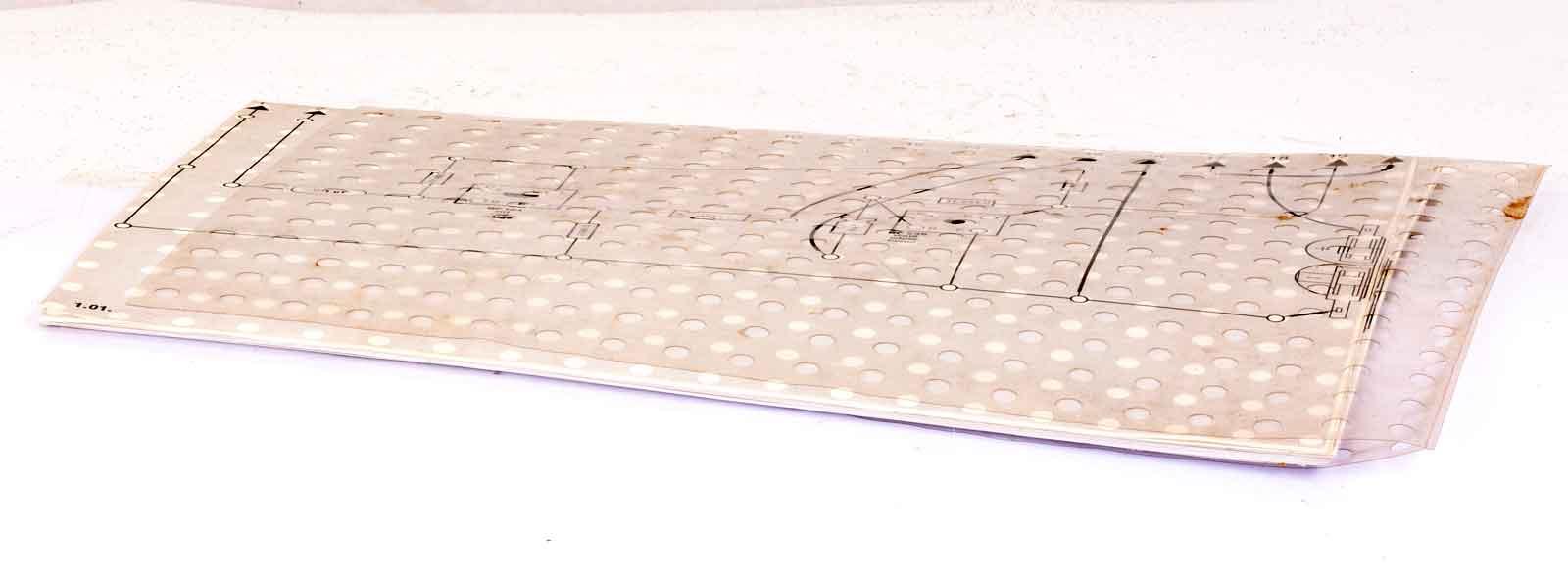

Bouwontwerpen, deze zijn verpakt in een plastic map met geperforeerde gaten.
De Internationale uitvoering.
Dit is de meer internationale versie die waarschijnlijk voor de Duitse klanten bestemd was.
De meertalige zijkant.

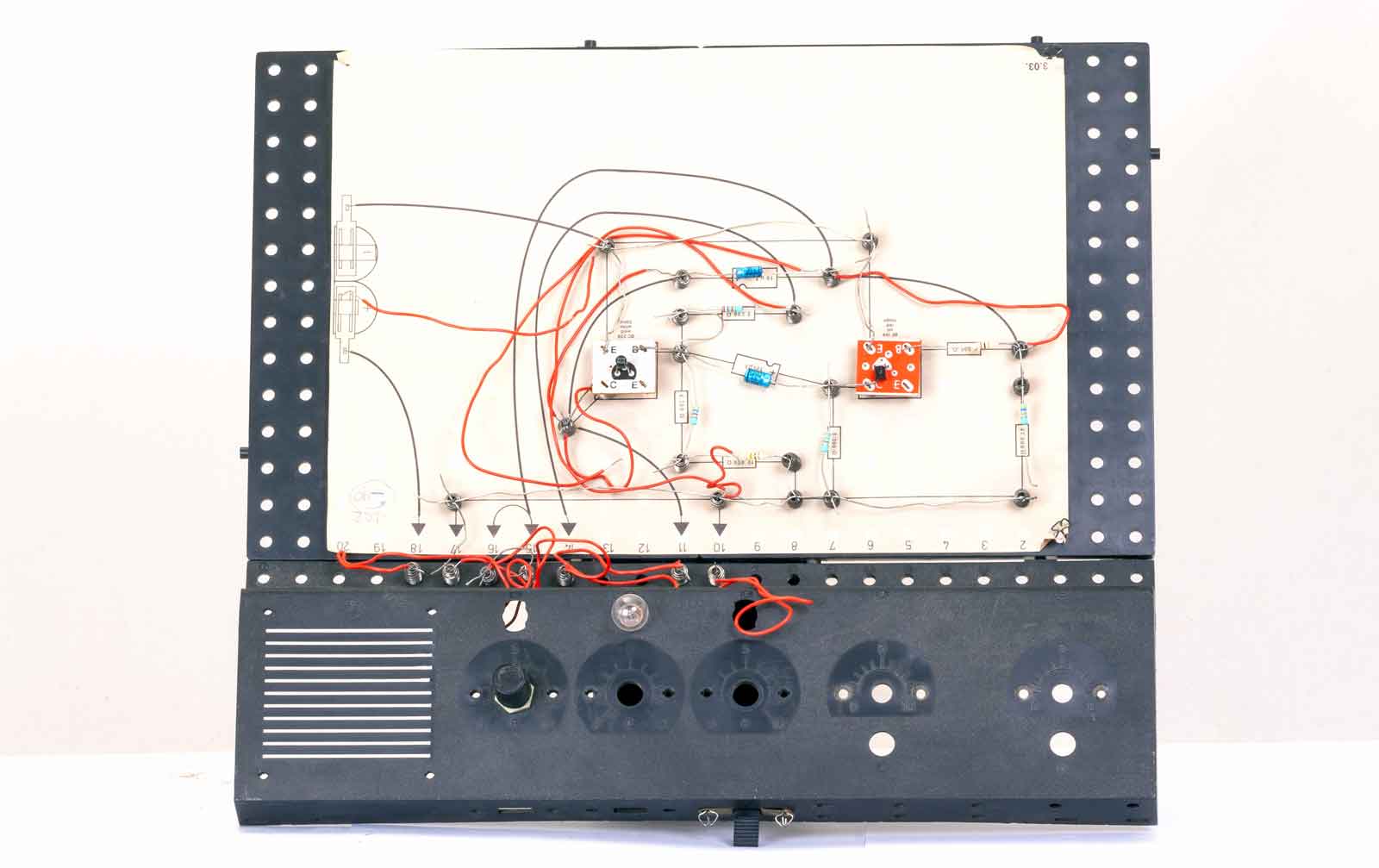

Deze uitvoering is in een donkere plasticsoort. Onder bevindt zich ook nog een aan/uit-schakelaar. Alles gemonteerd met de veertjes.

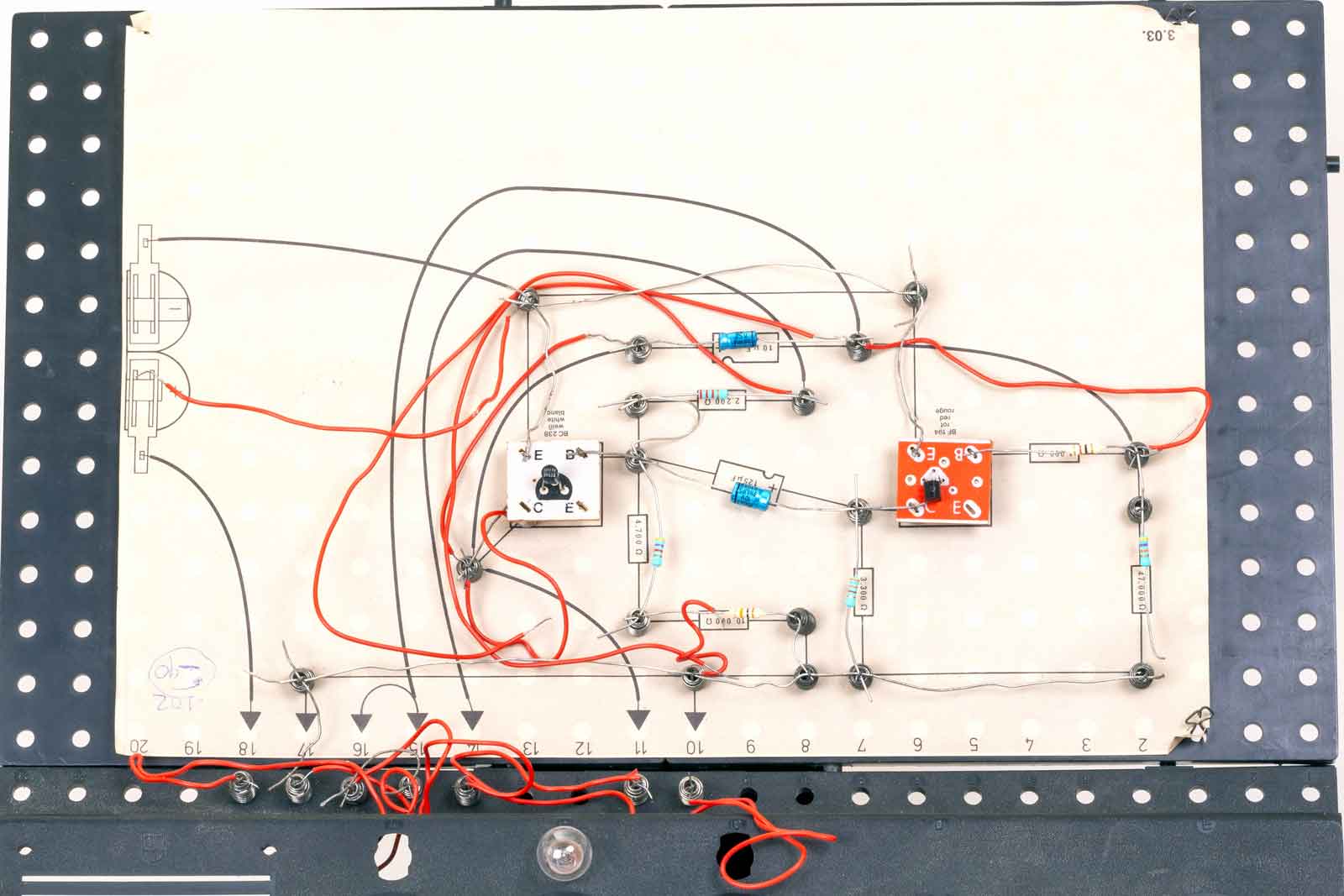

Een wat beter gezicht op de schakeling, het is een knipperlicht met regelbare knipperfrequentie. Ontwerp 3.03.

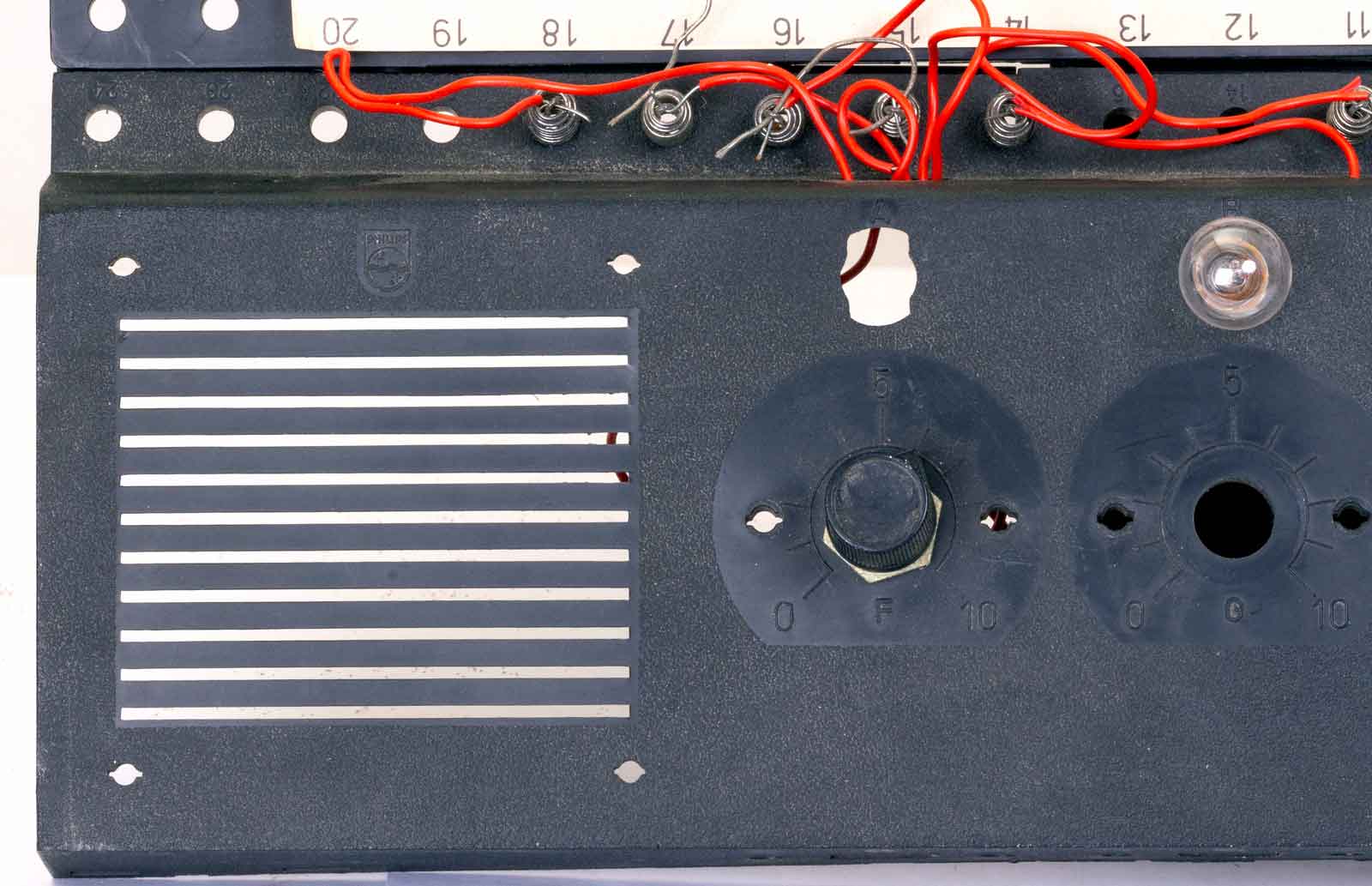

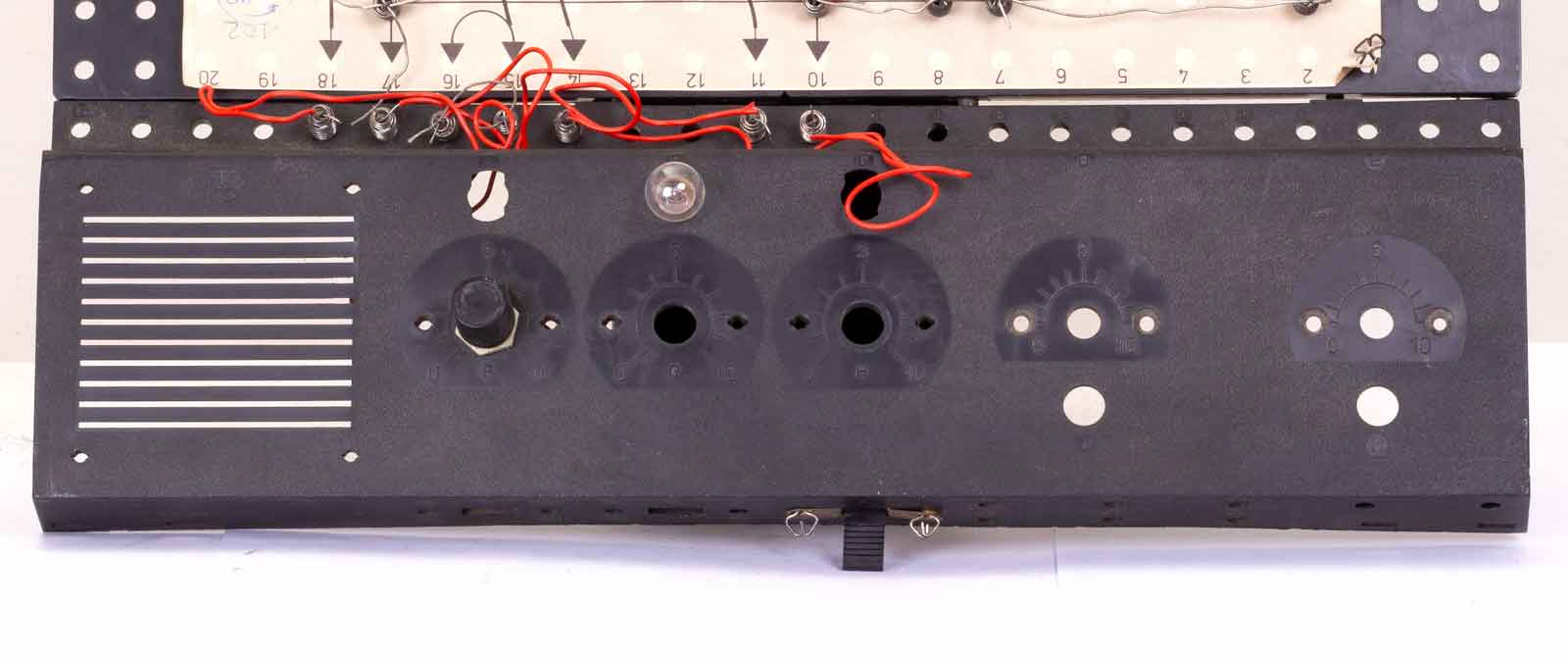

Het bedienings gedeelte. Rechts ook nog een luidsprekerrooster. De speaker moest echter uit een extra aanvul-pakket komen.

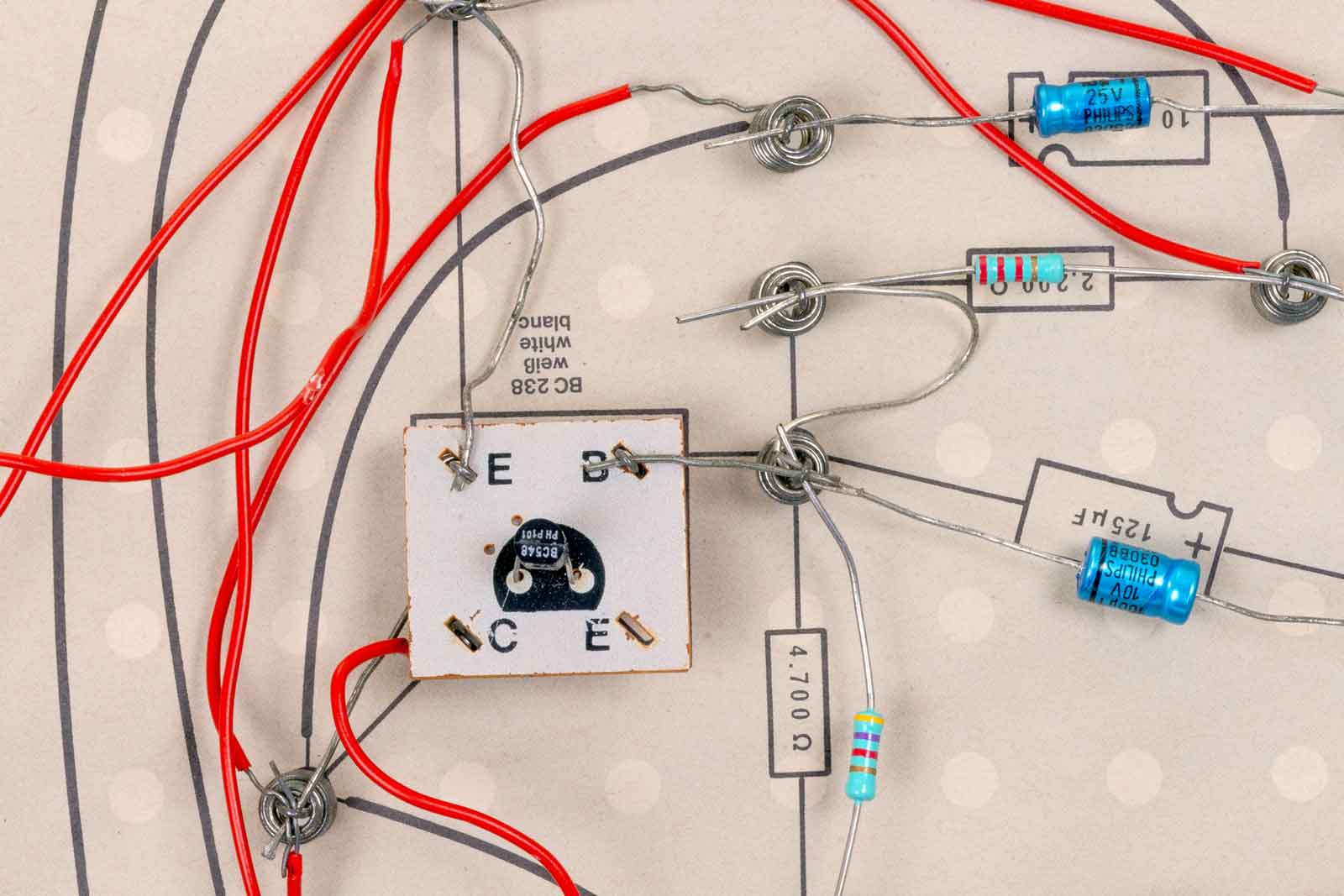

Wat meer details van de opbouw. De transistor is op een stukje pertinax gemonteerd. In dit geval een BC548. De componentwaardes zijn keurig aangegeven. Er hoort volgens het opschrift een BC238 op.

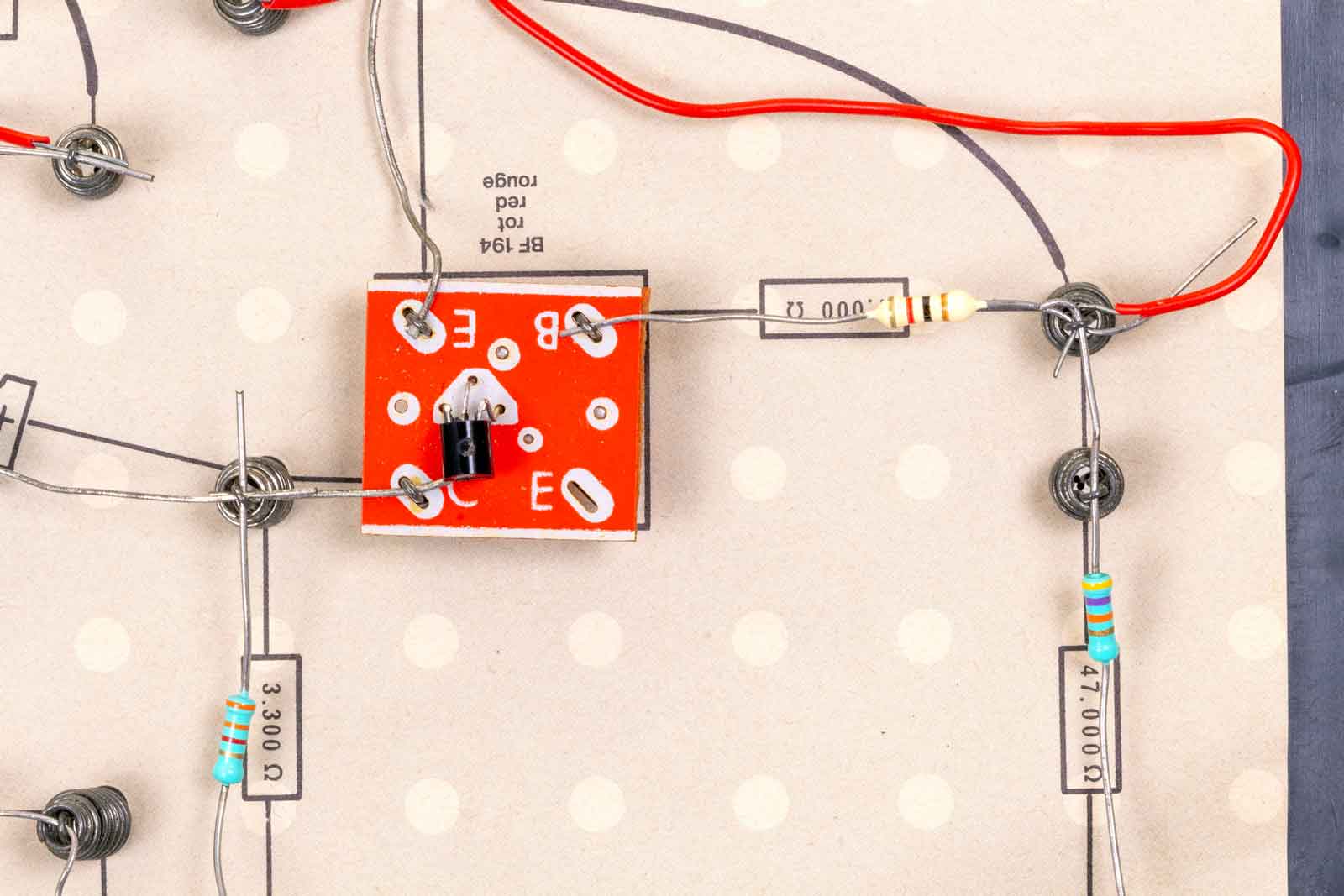

De tweede transistor, een BF194 met bijbehorende componenten. De gaten in de bouwtekeningen werden met perforator gemaakt, de bijgeleverde stansstift..
De bediening met potmeter en lampje.

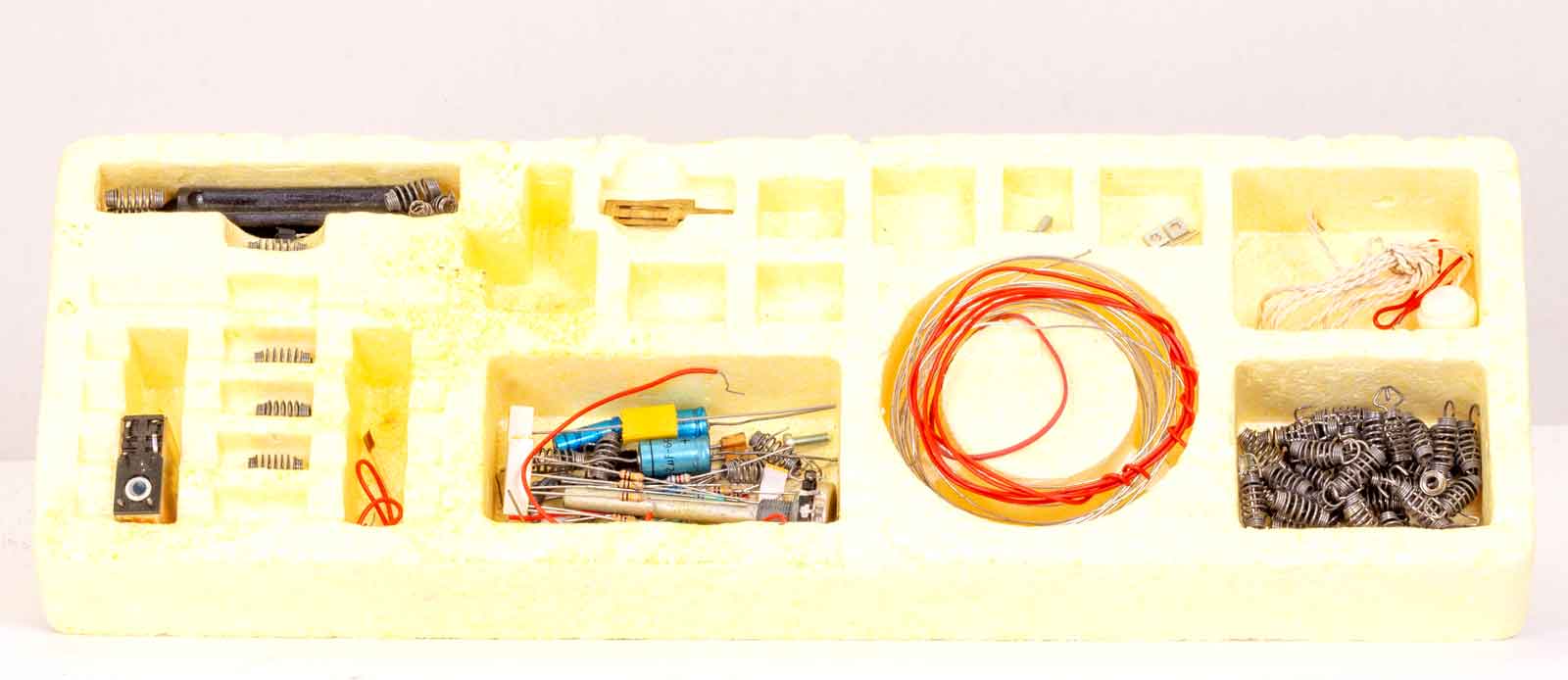

In geel gekleurde piepschuimverpakken waren de onderdelen verpakt.

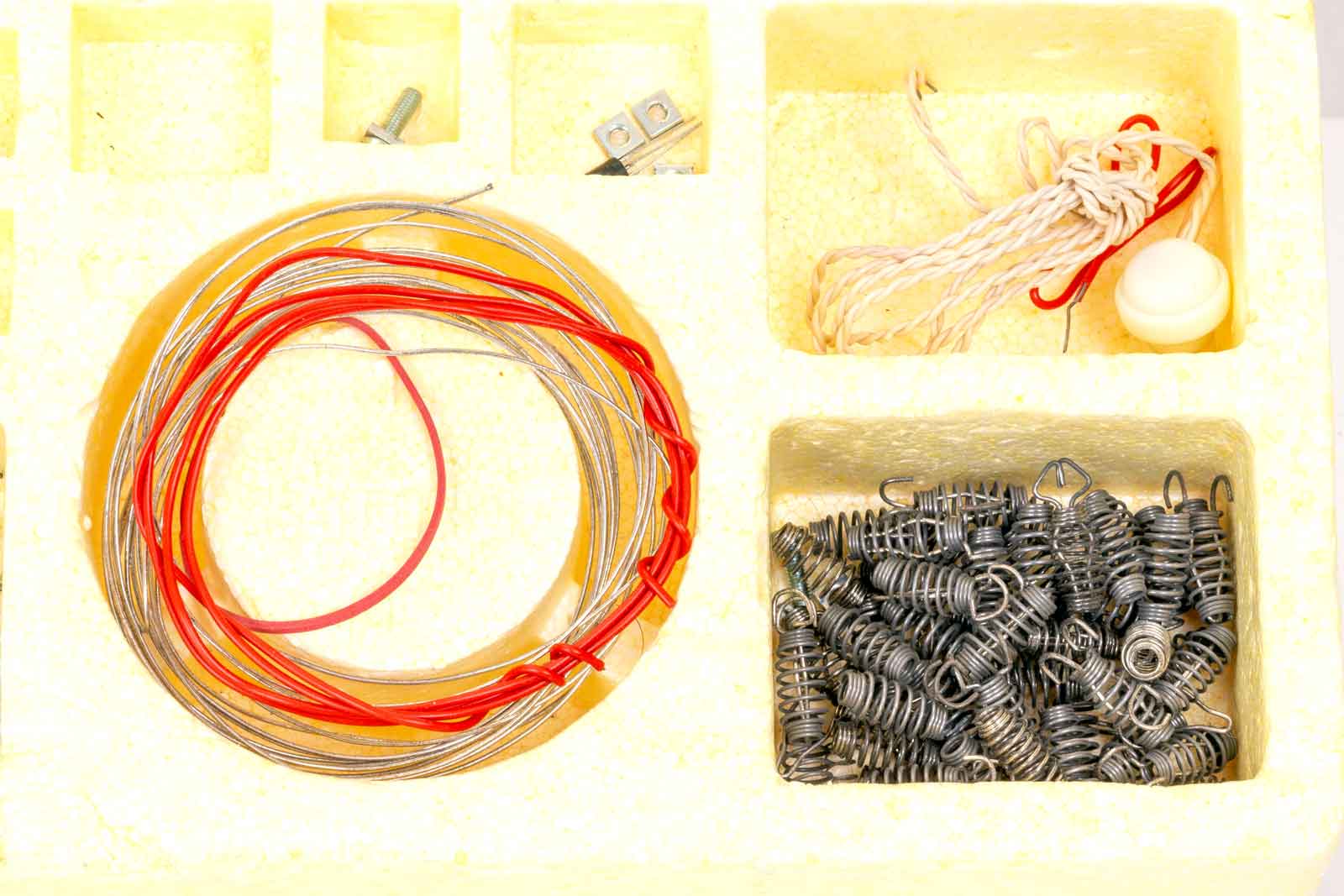

Draad, veertjes, oortelefoon en wat schroefjes aan de rechterkant.
Boven het monteergereedschap. Recht daarvan een set batterijklemmen. Verder nog wat veertjes en andere componenten.

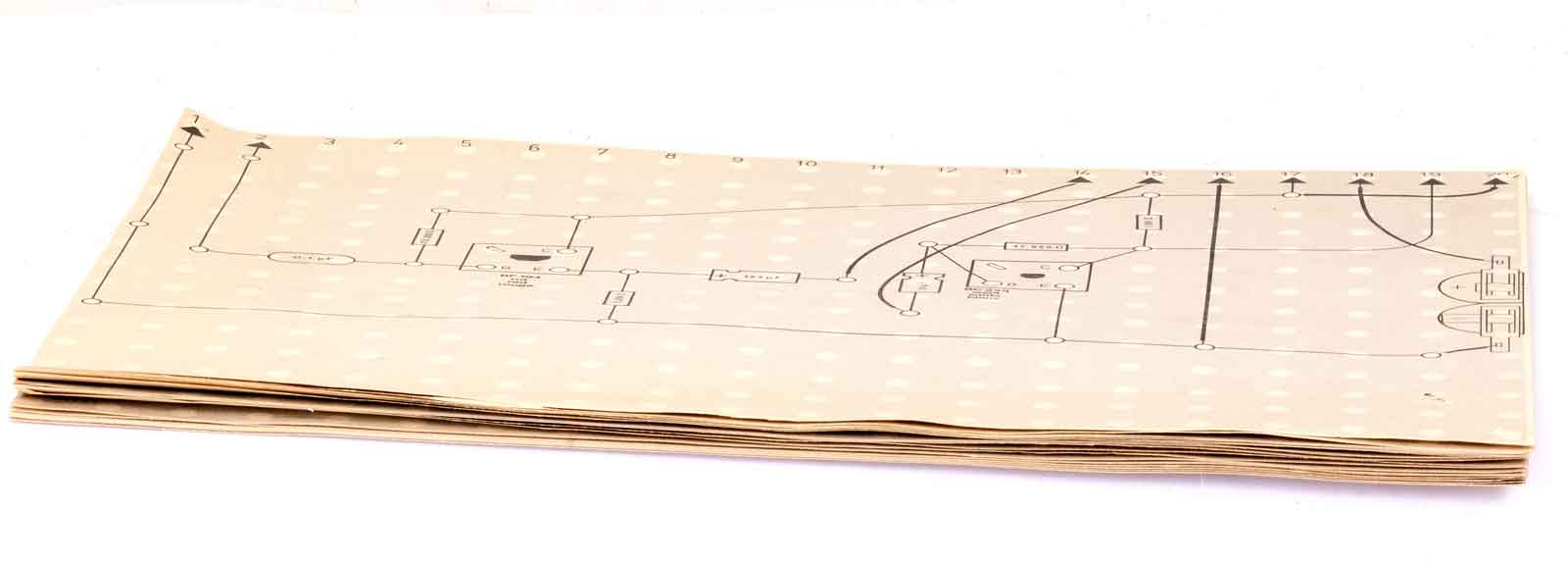

Een stapel bouwtekeningen.
Hieronder zijn alle experimenten te zien, door op de links te klikken komt er een pdf tevoorschijn met het bouwvoorschrift. Deze zijn af te drukken zodat u ze kunt gebruiken om een schakeling op te bouwen.
1 Elektro-akoestiek
1.01 Versterkers voor platenspelers en bandrecorders
2 Telecommunicatietechnologie
2.01 Morsecode-trainingsapparaat
3 Elektronische signaleringssystemen
3.02 Knipperlicht- en inbraakalarmsysteem
3.03 Knipperlicht met instelbare knippersnelheid
3.04 Instelbaar stroboscooplicht
3.07 Inbraakalarmsysteem met waarschuwingslicht
3.12 Licht- en geluidsindicator
4 Meet- en regeltechnologie
4.1 Automatisch nachtlicht of parkeerlicht
4.2 Eenvoudige vochtigheidsindicator
4.3 Vochtigheidsindicator met lichtsignaal
4.13 Vloeistofniveau-indicator
4.14 Lichtgevoelige lichtschakeling
4.15 Lichtgevoelige donkerschakeling
Documentatie:

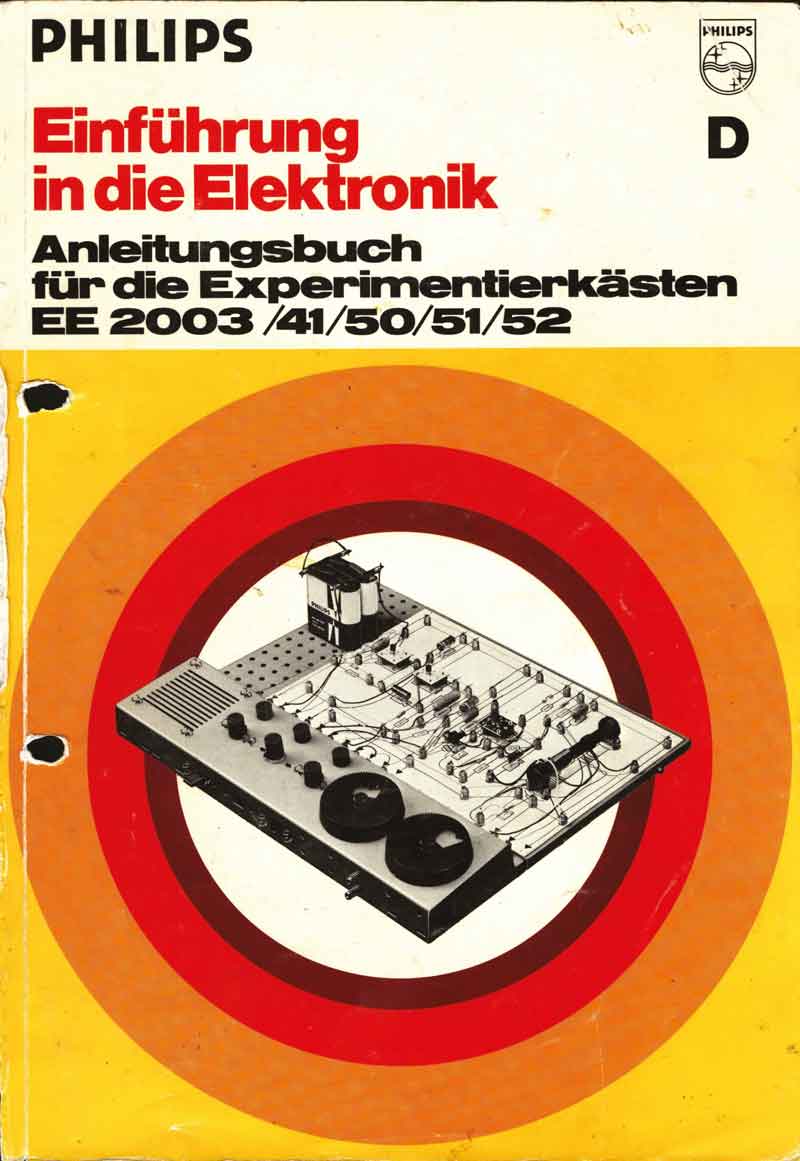

Dit is de Duitstalige handleiding. Een Nederlandse heb ik nog niet. Door op de afbeelding te klikken krijgt u de pdf van de handleiding.
