Hoewel Aurora-Kontakt niet onder de Muiderkring of Amroh valt, heb ik deze informatie toch maar hier geplaatst. Net na de oorlog waren de zelfbouwontvangers ontzettend populair, er waren genoeg radio's in de handel, maar het was bij de meeste mensen geen vetpot en een radio was toch wel een luxe-artikel.
De draagbare ontvanger was natuurlijk nog mooier, zittend voor je tentje bij het kampvuur met een North-State-sigaretje op de lippen naar muziek te luisteren uit draagbaar radiootje. Dat was wel zo ongeveer het mooiste wat je kon wensen.
Vele fabrikanten sprongen daar ook op in en boden zelfbouwpaketten aan. De bedoeling was natuurlijk wel de onderdelen bij de betreffende firma's te kopen.. Maxwell met de "Padvinder" , Muiderkring met de "Zephyr" en Aurora-Kontakt met de "Kampeerontvanger".
Hoewel ik de Aurora-Kontakt-kampeer radio nooit tegen ben gekomen vond ik het toch de moeite waard het ontwerp te publiceren. Overigens werden er wel onderdelen van Amroh gebruikt, dat deed Maxwell trouwens ook.
Door op een afbeelding 2 x te klikken wordt er een apart venster met een vergroting getoond.

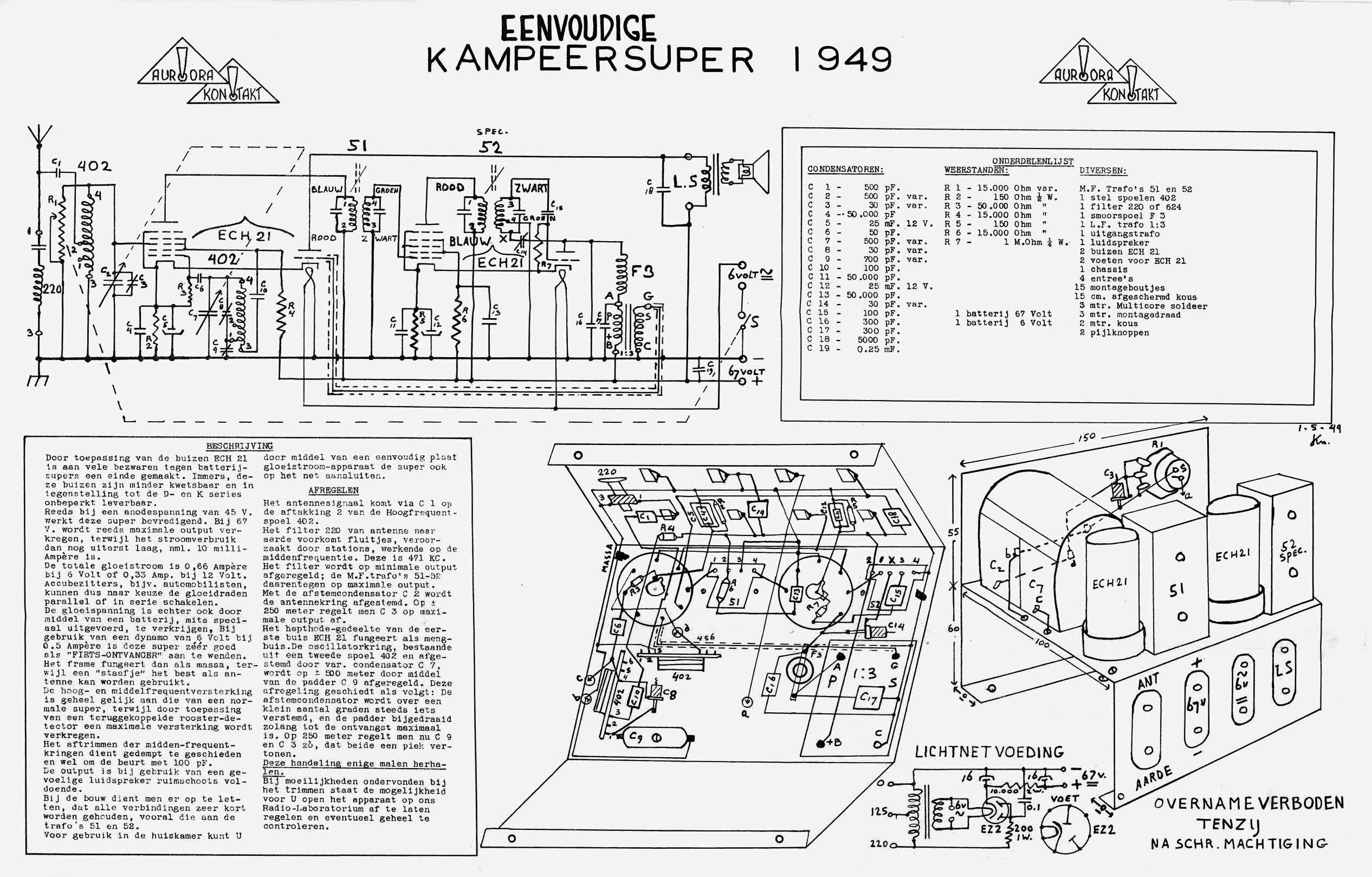

Allereerst de complete tekening, de verschillende plaatjes hierop heb ik als afzonderlijke pagina's geplaatst om de leesbaarheid wat te verbeteren.

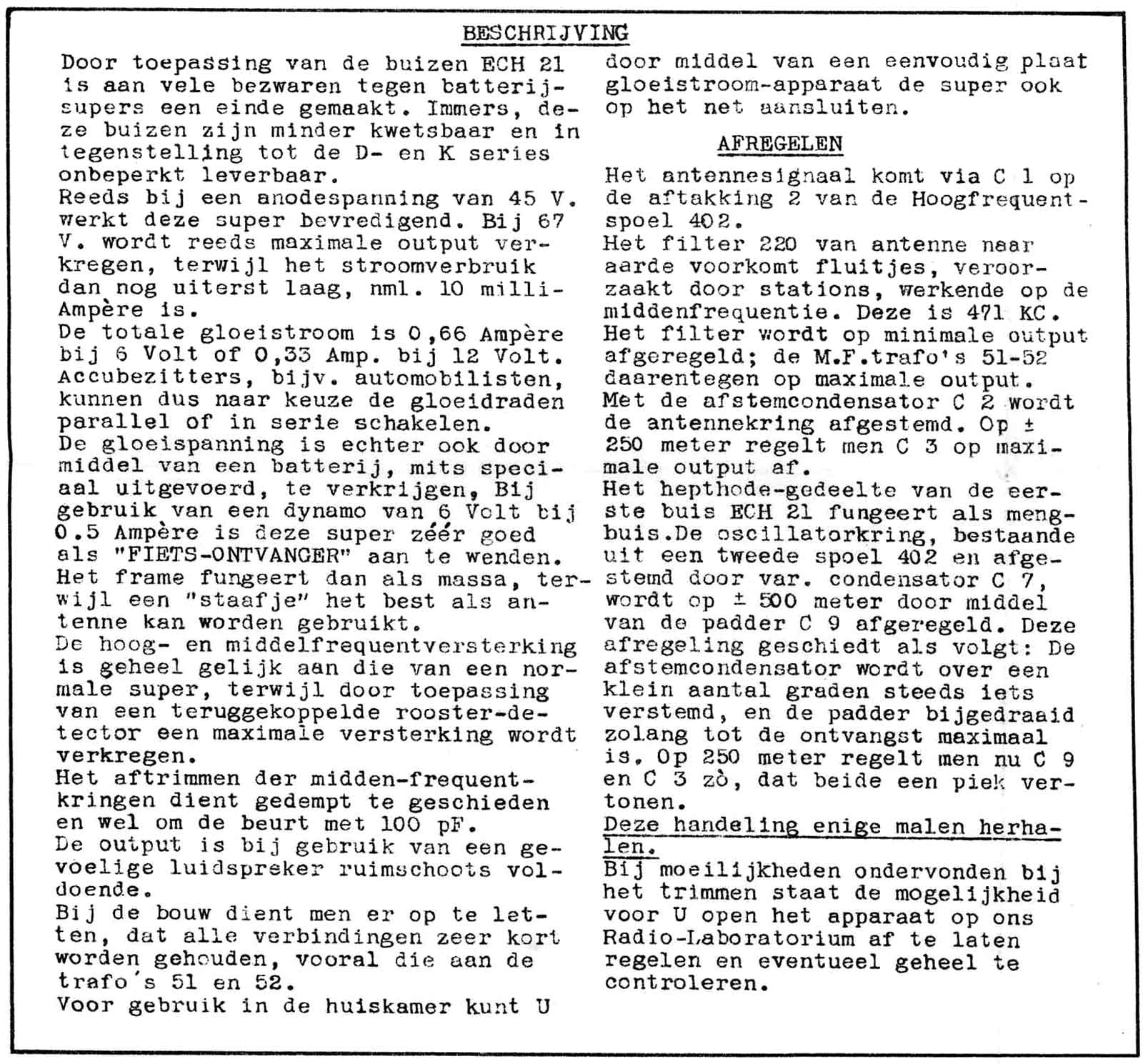

Allereerst de beschrijving:
Er wordt vanuit gegaan dat dit ontwerp niet echt voor de leek is bedoeld.

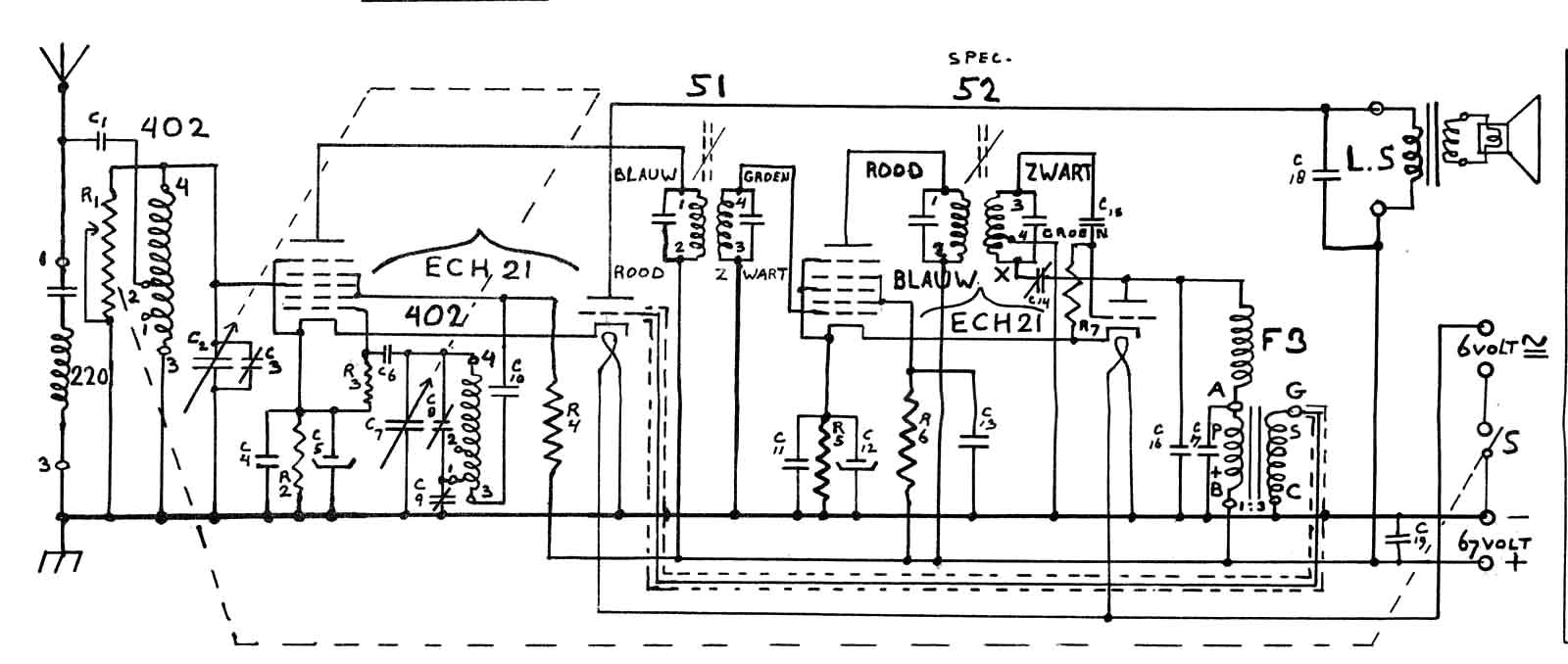

De eerste heptode-kant van de eerste ECH21 wordt als mixer en oscillator gebruikt. De triode-helft als LF-eindversterker. De tweede ECH21 gebruikt het heptodedeel als MF-versterker en de triode detecteert en versterkt. Op zich best wel een grappige oplosiing.

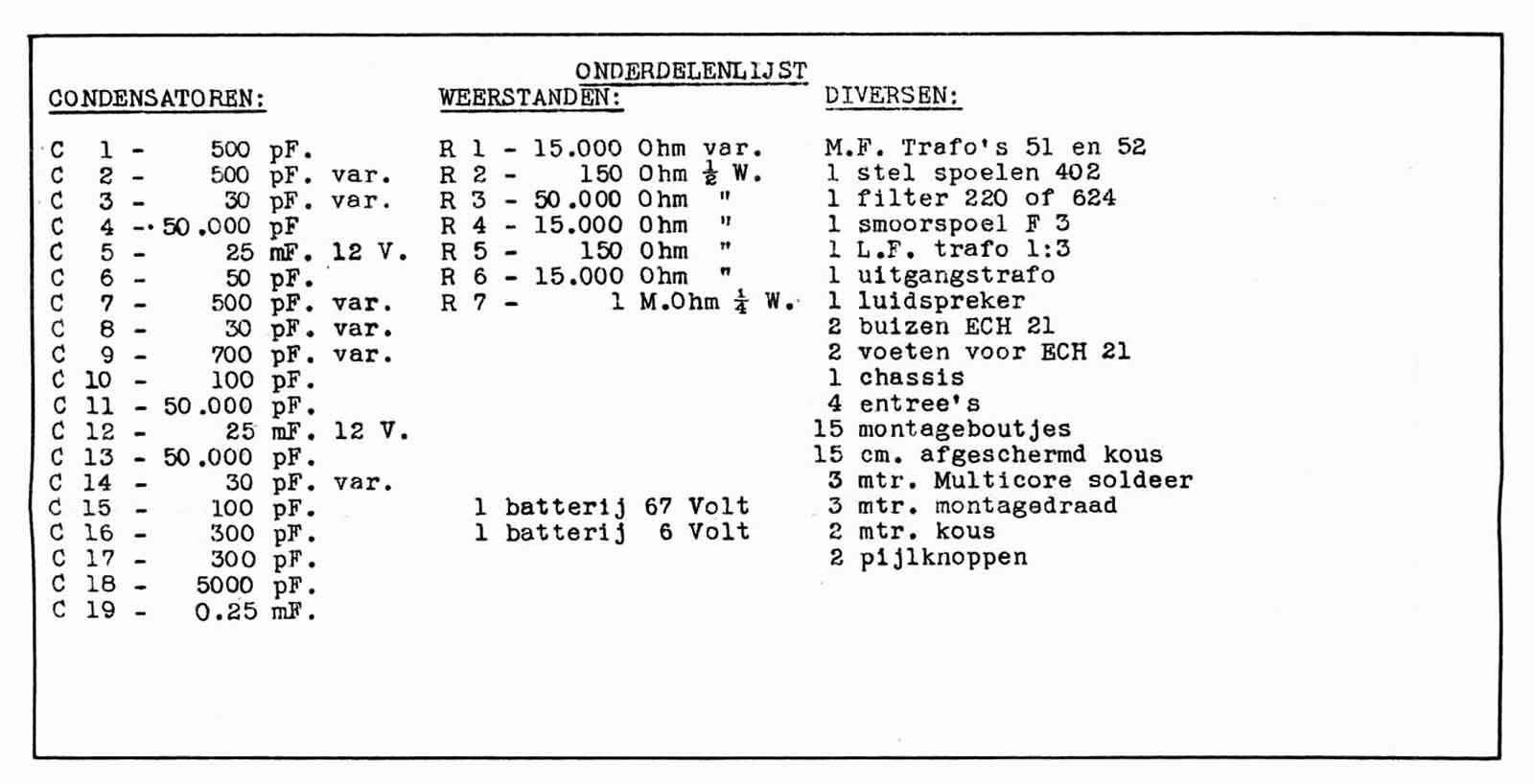

De stuklijst. Wat opvalt is dat als montagedraad blank draad wordt gebruikt met daarom heen oliekous.

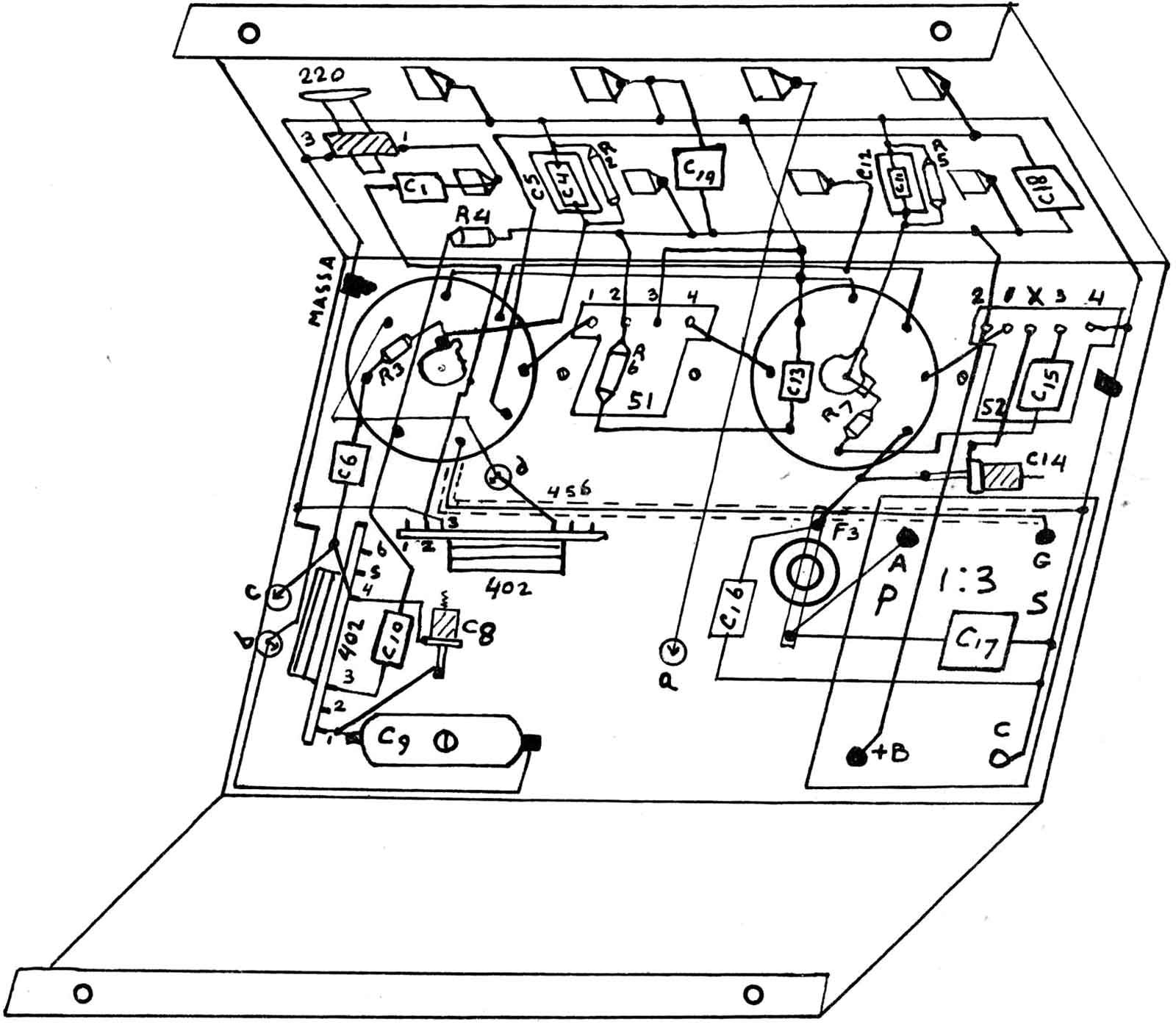

De componentenopstelling, de tekening is niet zo mooi als dei van de concurentie Maxwell en Muiderkring. Het geeft je echter wel een idee hoe het ongeveer moet.

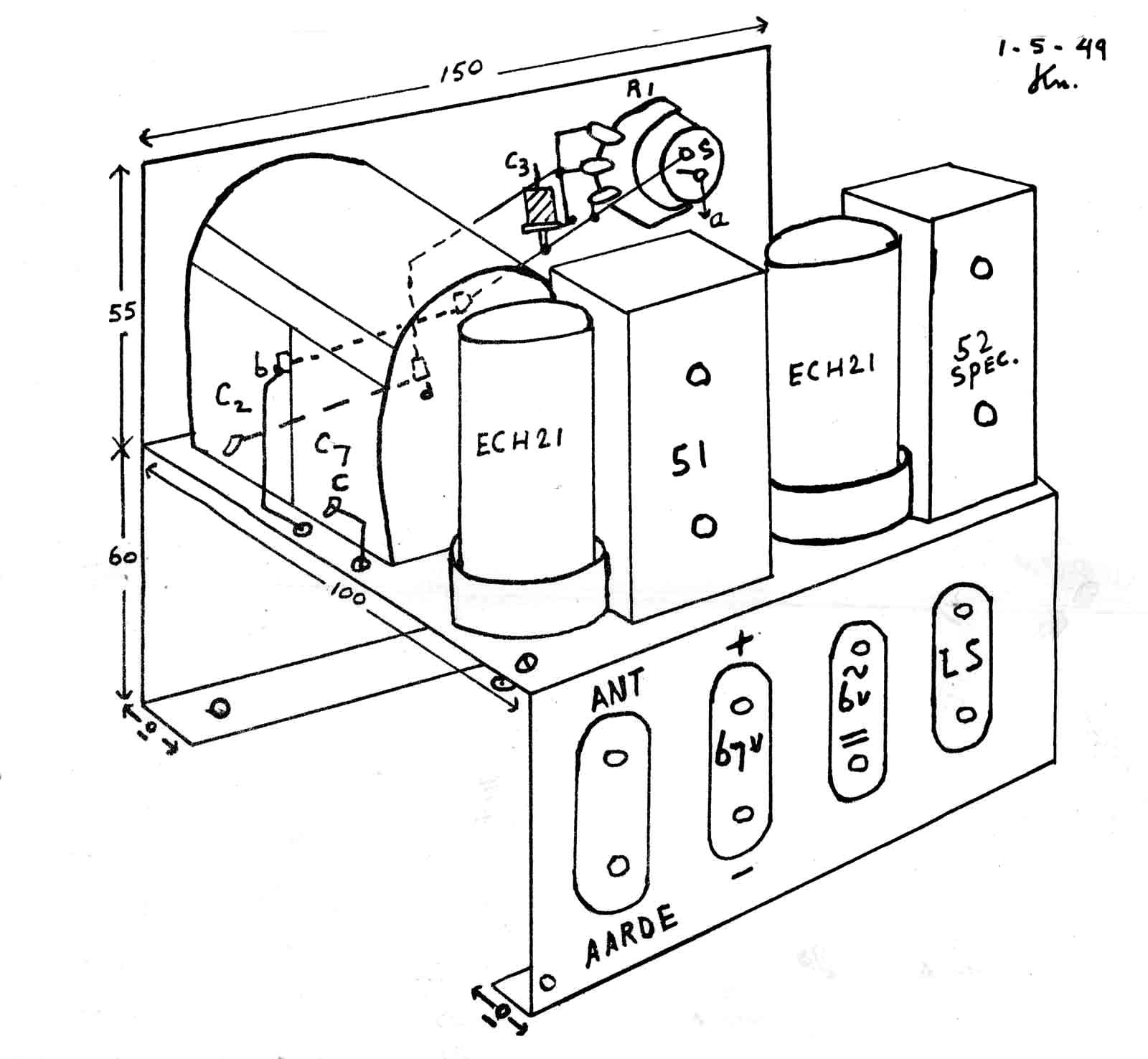

De bovenzijde van het chassis.

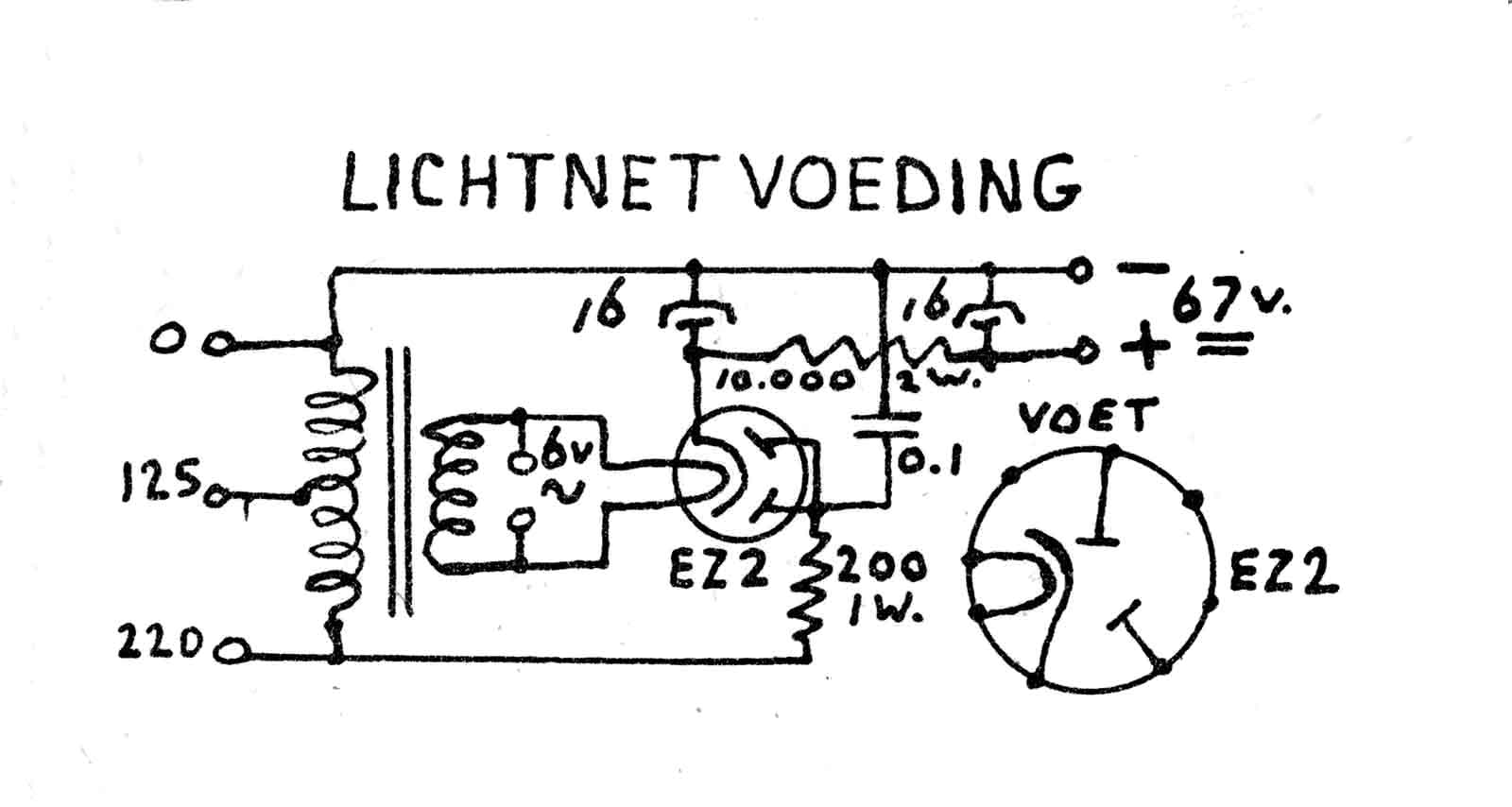

Aangezien de batterijen nog wel snel leeg waren en ook nogal wat kosten was het zinvol een voedingsapparaatje te bouwen. Levensgevaarlijk!!!
Dus, liefhebbers grijp de soldeerbout en maak de kampeer-ontvanger!!!!! Overdag zal er niet veel goeds mee te ontvangen zijn, maar 's avonds is er nog wel wat te beleven, Bij mij in het oosten des lands, zijn er nog wel krachtige piraten te ontvangen. Het klinkt ook net als vroeger, het piraten-jargon is nagenoeg hetzelfde als voor 80 jaren. Er zijn hoogst wat kreten bij gekomen, zoals de "modulatiedruk", S9 plus 80 dB, last van "feeding" ipv. "fading". Voor de sterkte-aanduiding wordt n paats van "Het oge kats dichte", doelend op het afstemoog, tegenwoordig "Het boldert de kaste oet" gebruikt. Dan de categorien piraten, de FM-ers, Middengolfers en de DX-ers. De plaatjes doen nog steeds "de ronde" en de soort muziek is ook nog niet veranderd.
Documentatie:
Het gehele document als pdf: Kampeerontvanger
