Erres van der Heem radiobouwdoos

Tijdens een zoektocht naar iets anders, vond ik dit stukje huisvlijt. Het is waarschijnlijk een bouwdoosje uit de jaren 60, de tijd waarin de bouwpaketten
uitgerust met buizen naar de achtergrond verdwenen en de transistor bouwdoosjes hun intrede deden.
Philips kwam met de Pionierserie, Amroh had ook het een ander en Erres van der Heem dacht ook een graantje mee te kunnen pikken.
Of dit werkelijk gelukt is betwijfel ik. Ik heb nooit veel gehoord over dit produkt.



De onderstaande foto's laten zien hoe hoe hij het Erres-radiootje er uit zag toen ik het net gevonden had.

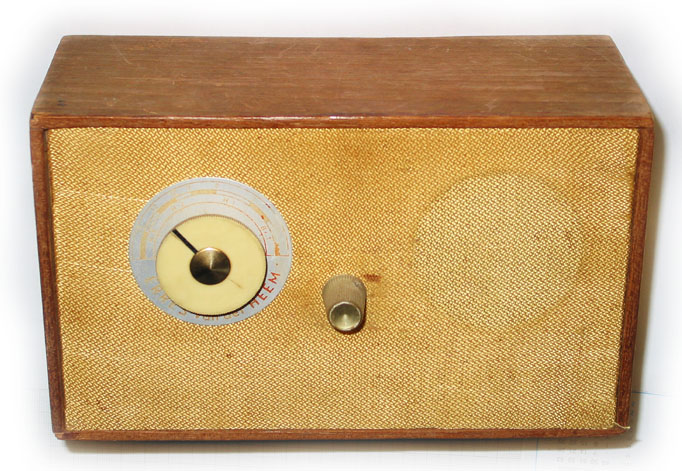

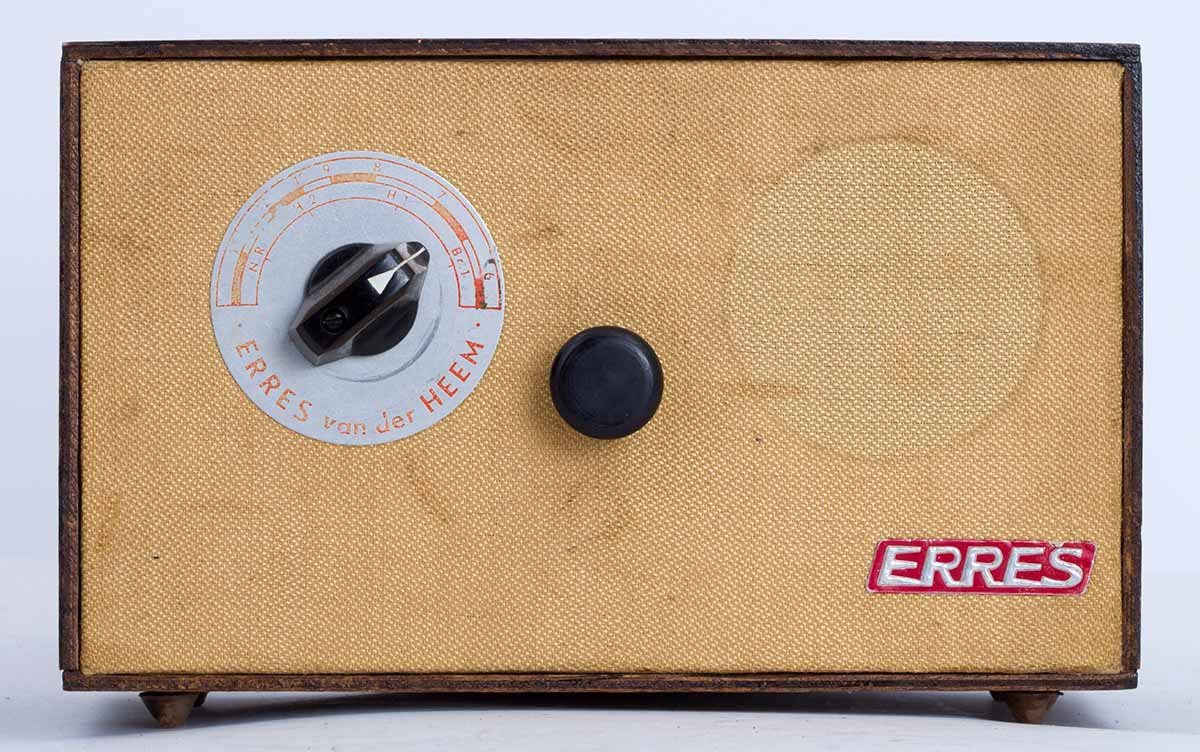

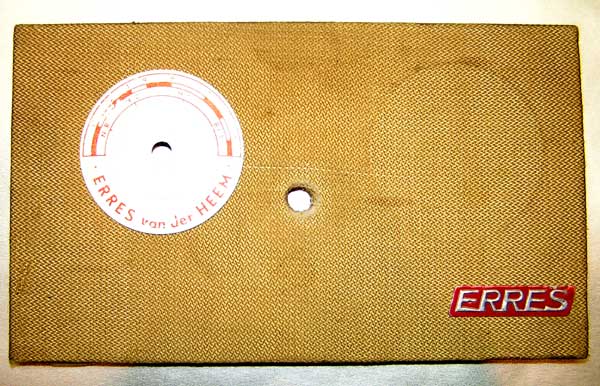

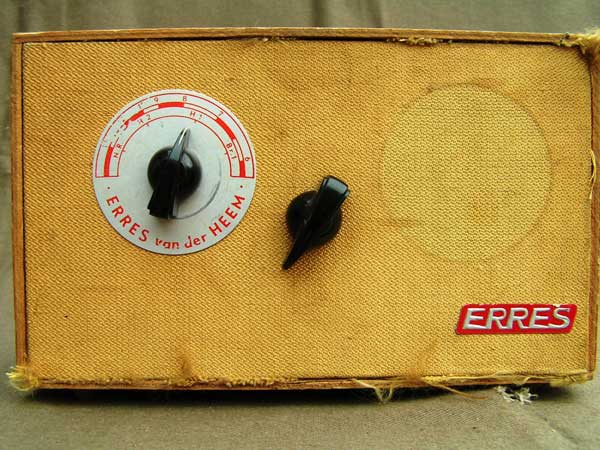

De voorzijde, het luidsprekerdoekje nogal gerafeld.

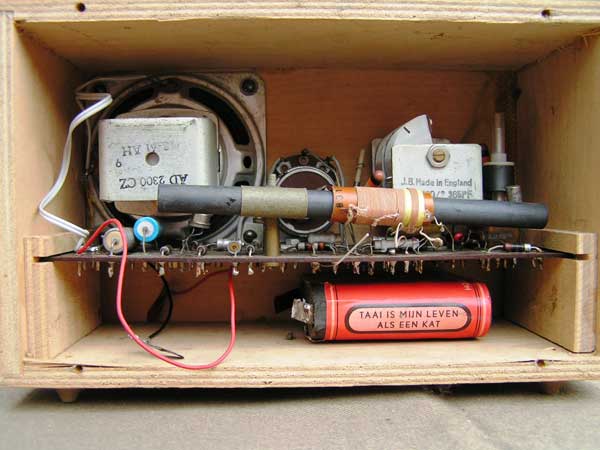

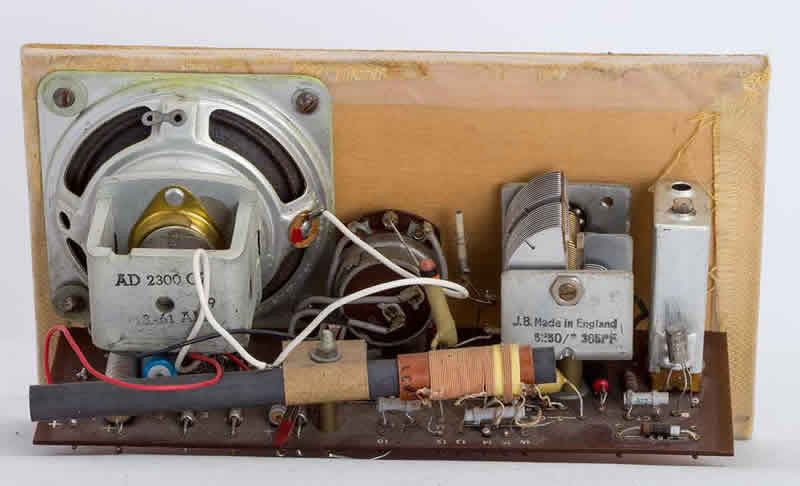

Het binnenwerk ziet er nog wel redelijk uit, het kapje van de tweede kring ontbreekt.

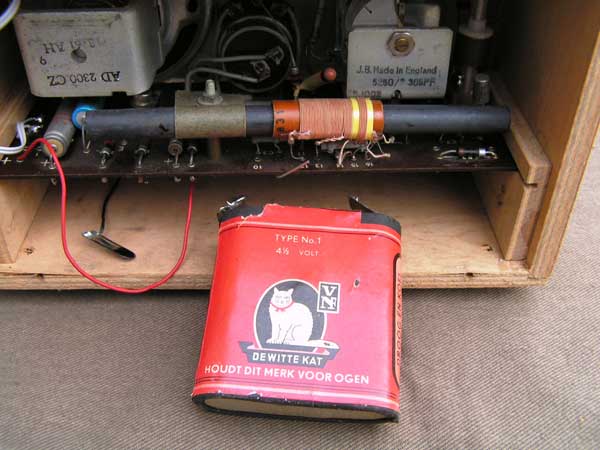

Taai is mijn leven als een kat, U weet wel die witte. Hier zo'n batterij vol in beeld.

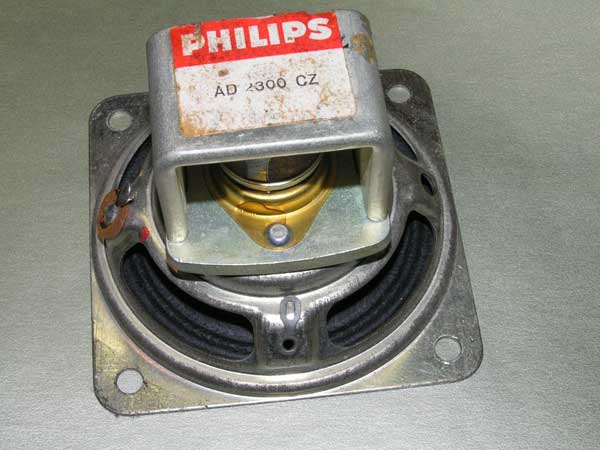

De Luidspreker is er een van Philips, de impedantie bedraagt 150 Ohm. Het speakertje was heel populair onder de transistor gebruikers.
Ook bij mij kwamen de eerste tonen uit zo'n ding, aangestuurd door een OC14, OC13 en een SO1. Het geheel was in een plat sigarenkistje
ondergebracht. Het heette "zakradio", maar dan wel voor kleding met ruime zakken.

Na het frontje te hebben verwijderd en de gerafelde kanten vastgeplakt te hebben, ziet de voorkant er weer wat dragelijker uit.
Ik durf het doek verder niet schoon te maken.

Het printje in vogelvlucht, de twee LF-transistoren kan ik niet identificeren, wie wel ??? Intussen is bekend welke transistoren
het zijn, HF is 2SA15 en de eerste LF-versterker is een OC3L en de powertor een OC4L. ( Met dank aan Ben van der Klugt)
In de bouwbeschrijving is ook te zien welke transistoren gebruikt zijn, maar die had ik op het moment van de vraag niet.

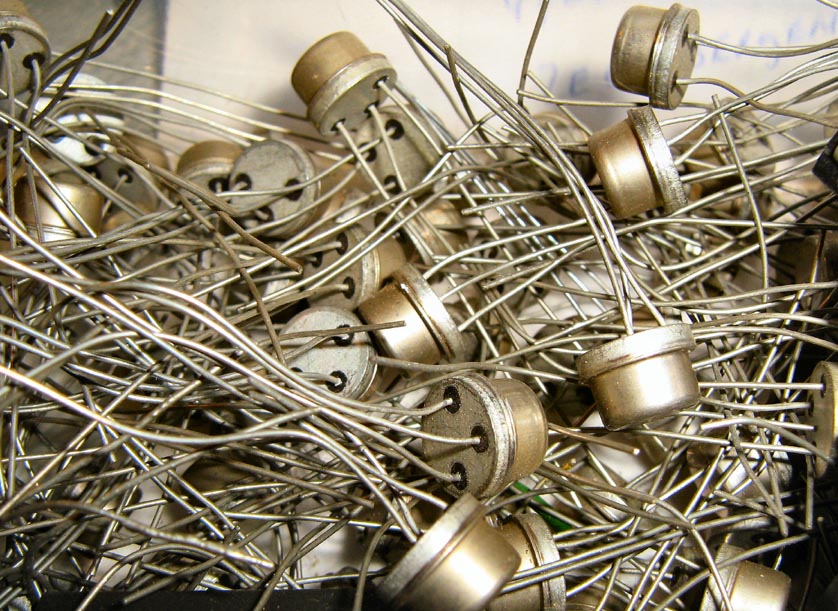

Voor de liefhebbers, de van der Heem transistoren bestaan nog, hieronder een zak vol.

OC3L en OC4L ??? (foto Ben van der Klugt)

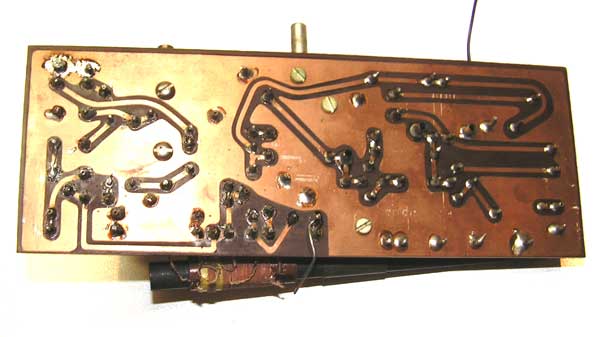

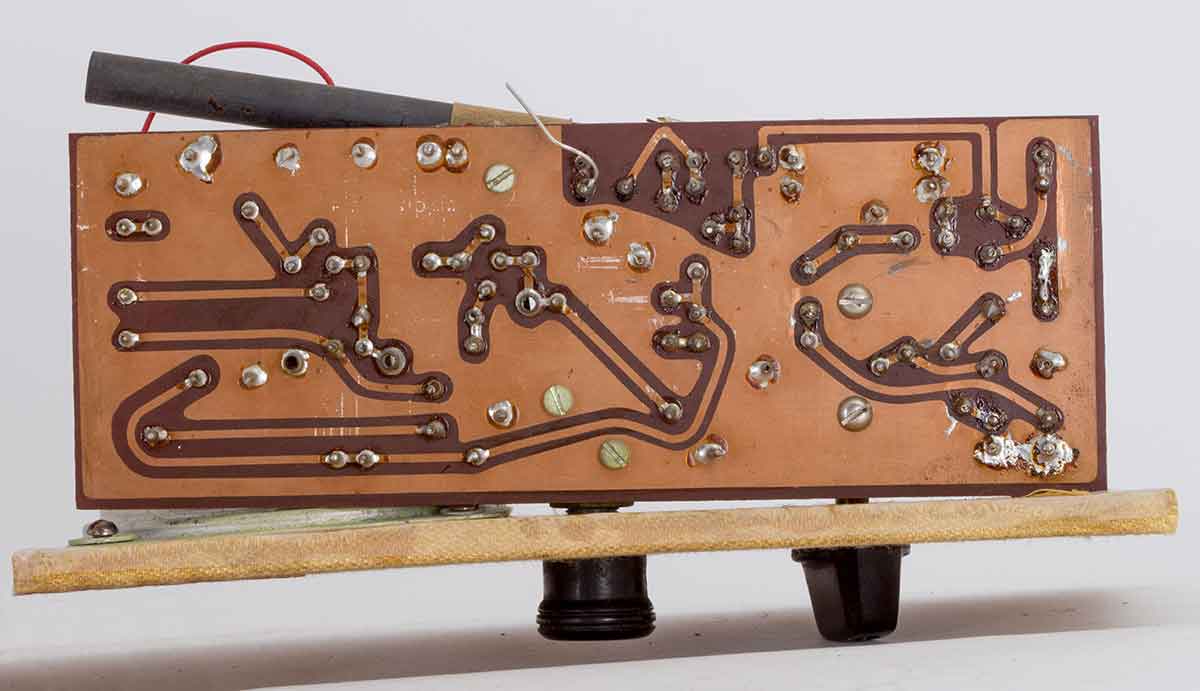

Aan de onderzijde zijn enkele printsporen aanwezig. Het ziet er er heel eenvoudig uit maar het was nog een redelijke klus
om uit te dokteren hoe het echt in elkaar zat.

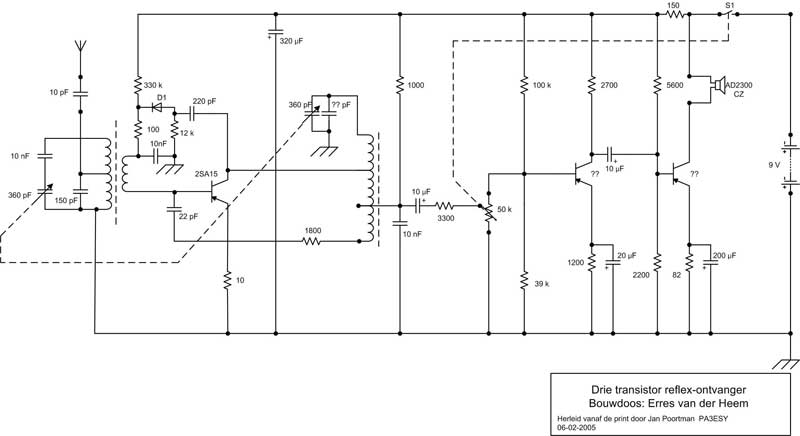

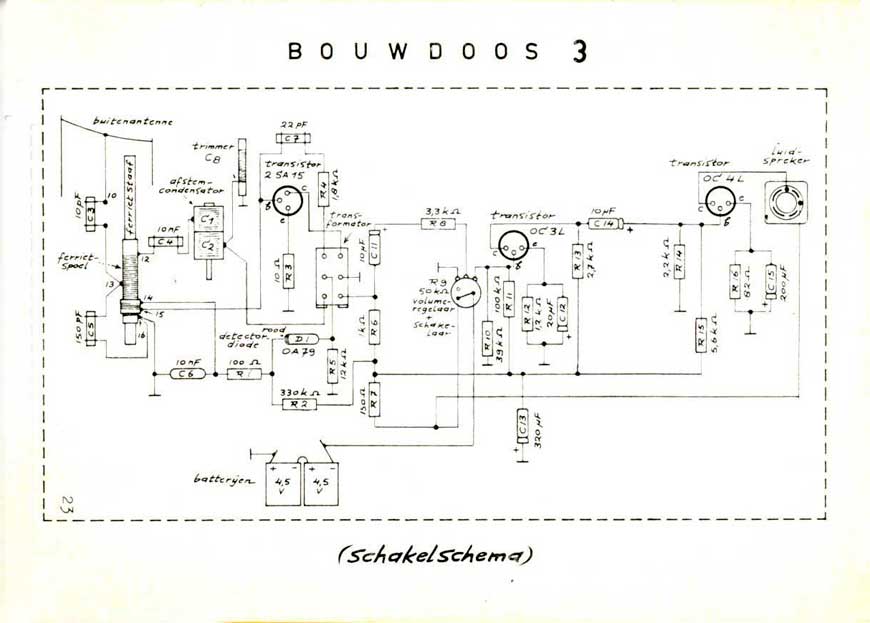

Uiteindelijk is er, door het printje tegen het licht te houden een eerste versie ontstaan van het schema.
Sommige componenten moeten nog worden doorgemeten.

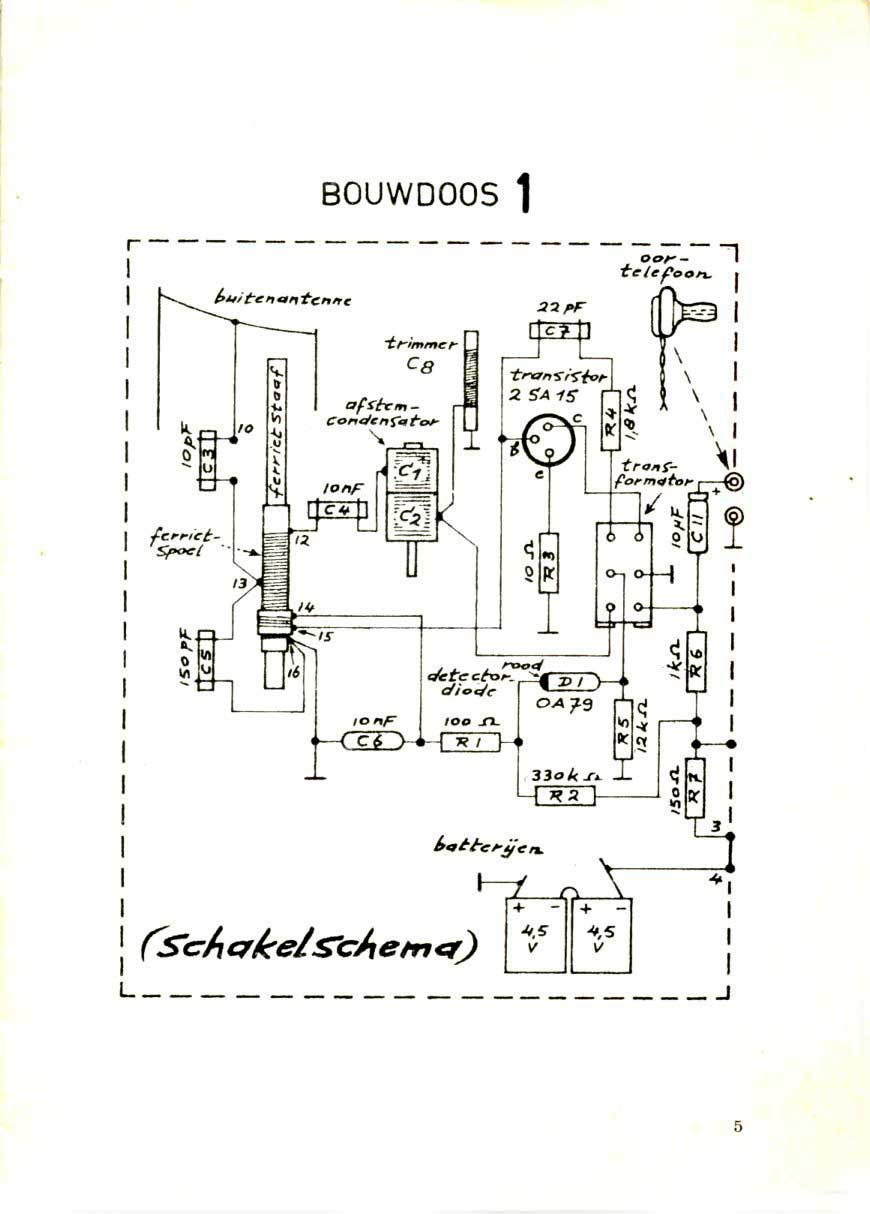

De nummering van componenten en aansluitingen volgt nog. Nu te zien in de bouwhandleiding onder aan de pagina.

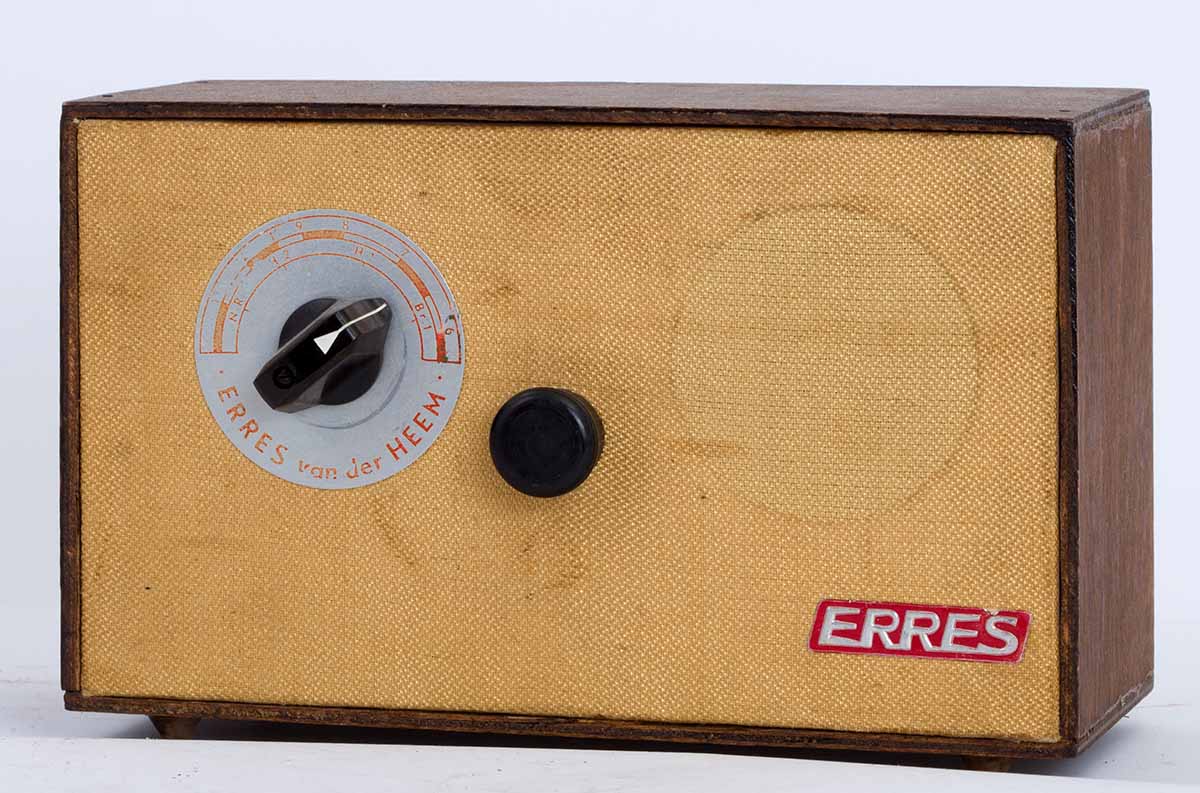

Hier de opgeknapte versie van de ontvanger, de rafeltjes zijn geheel weggewerkt.

.

Met een opgeknapte kast, netjes in de lak gezet. Het is net echt.

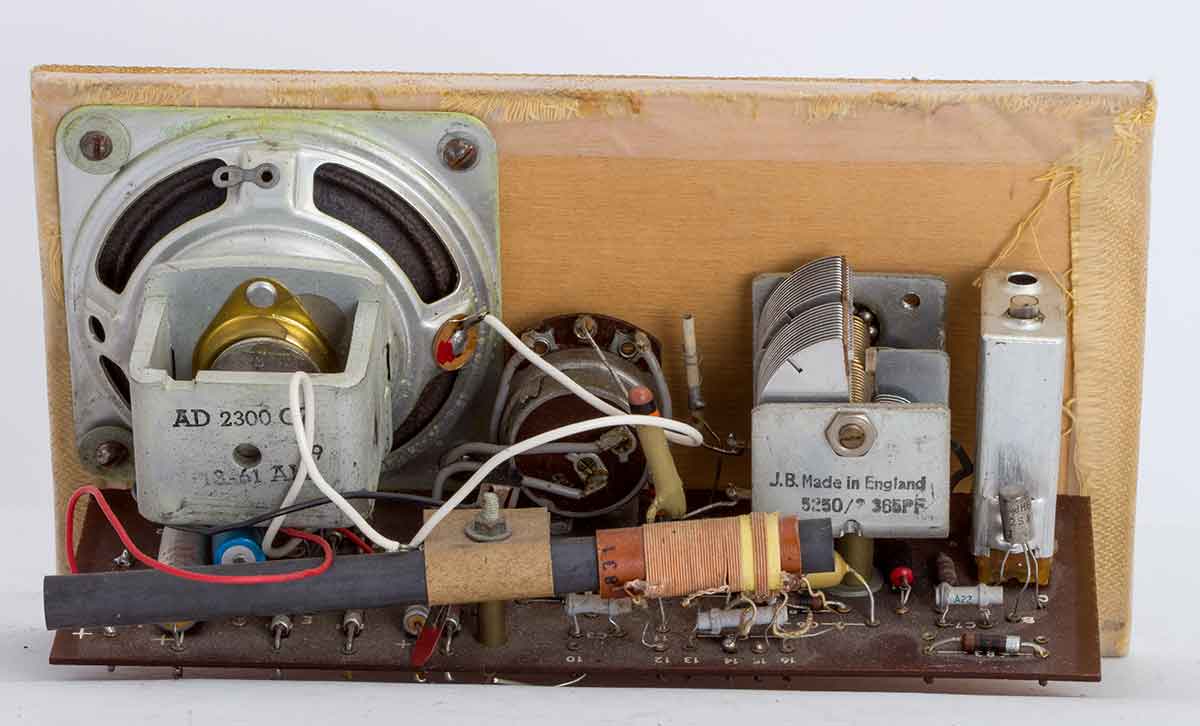

Aan het binnenwerk is niet veel veranderd, het kapje op de spoel zit er weer op en de batterij is vervangen door een hedendaagse. Het resultaat was een ca. 4 sekonden spelend radiootje. Ik denk dat er een elcootje in rook opgegaan is.

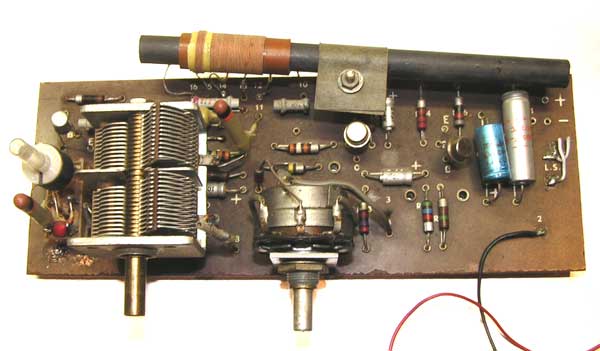

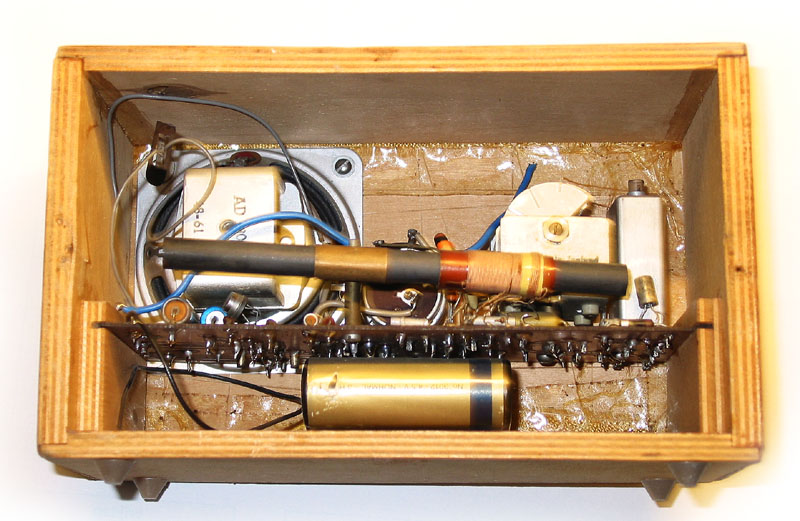

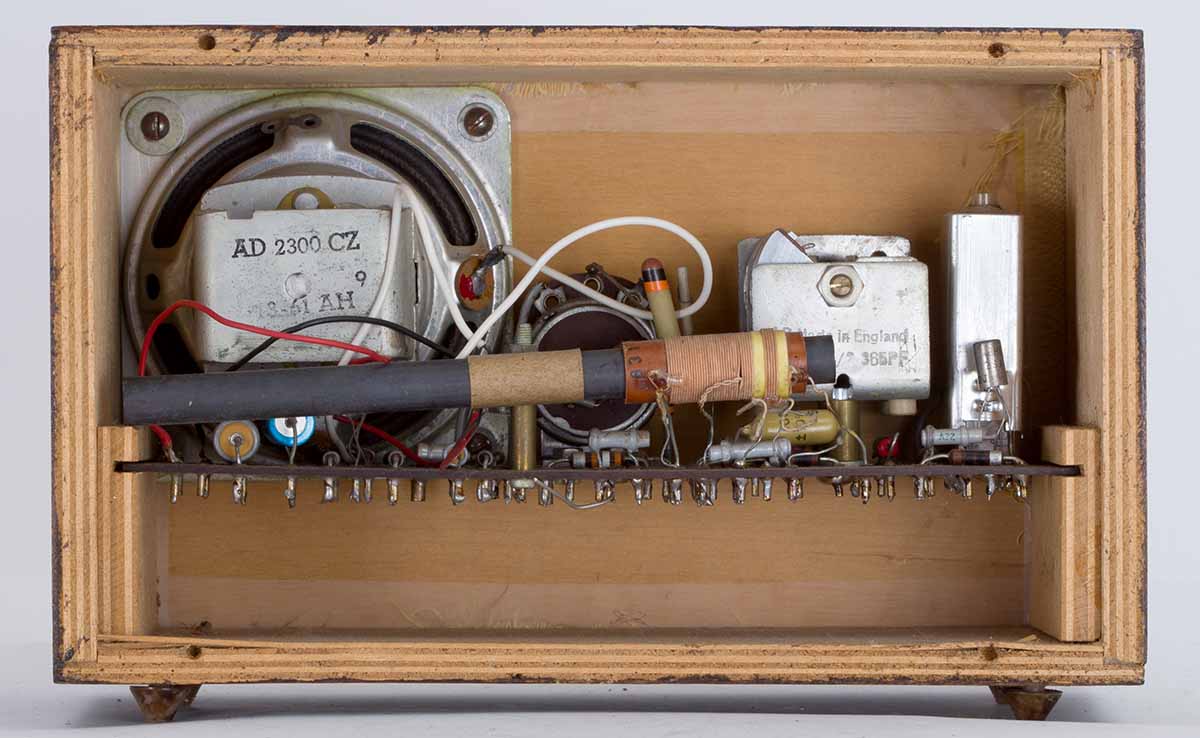

Nog een foto van het binnenwerk.

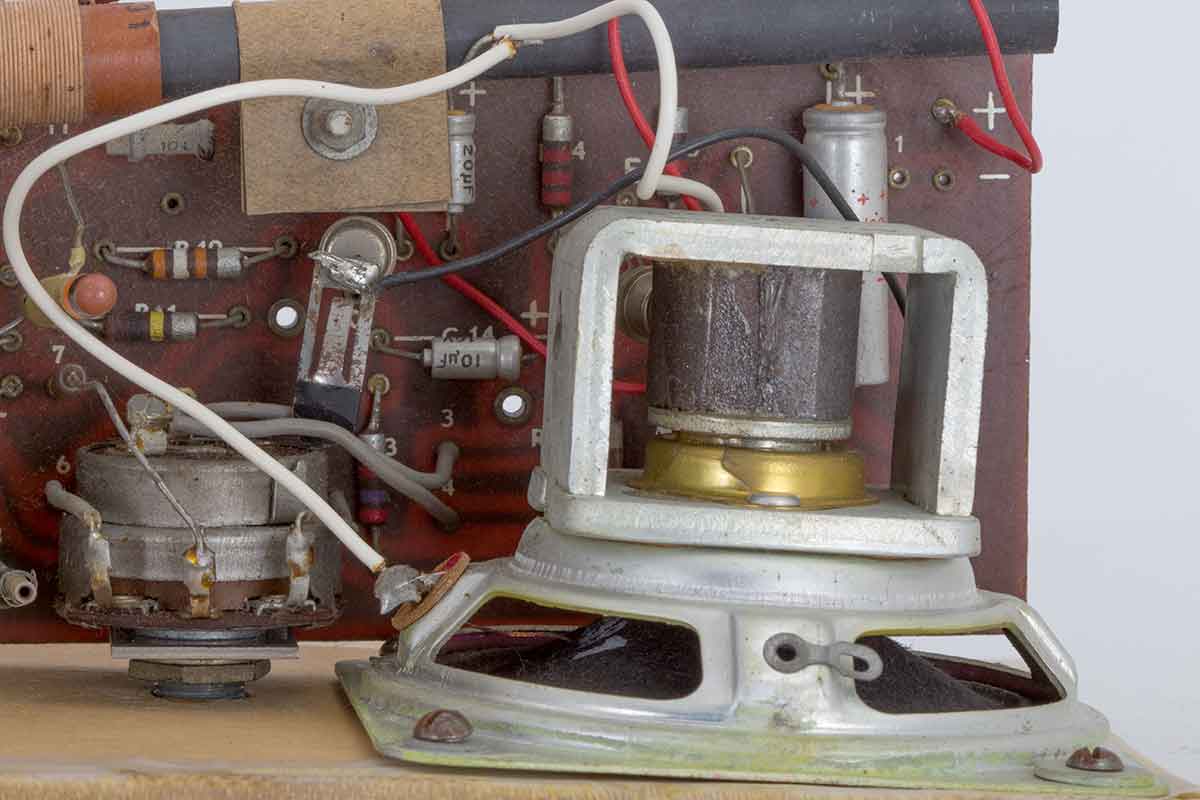

Het luidsprekergedeelte.

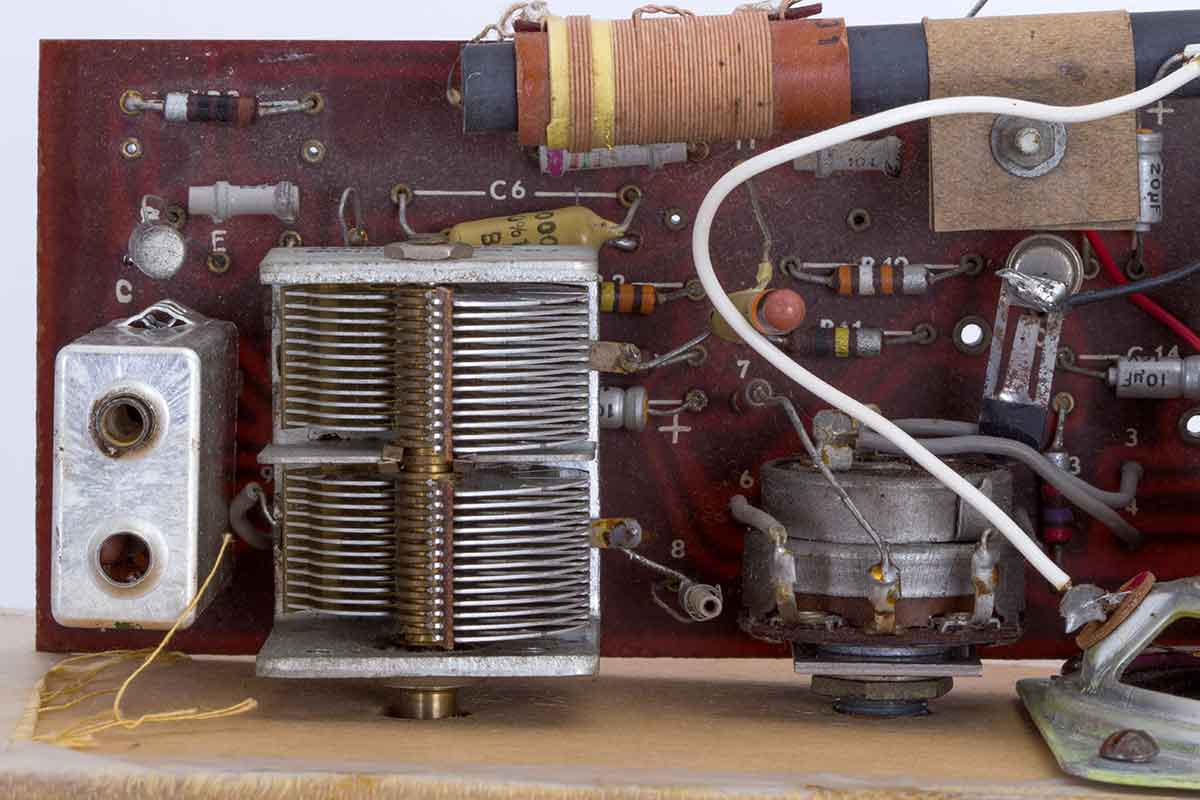

Afstemcondensator en volumeregelaar.

De onderkant van de printplaat.

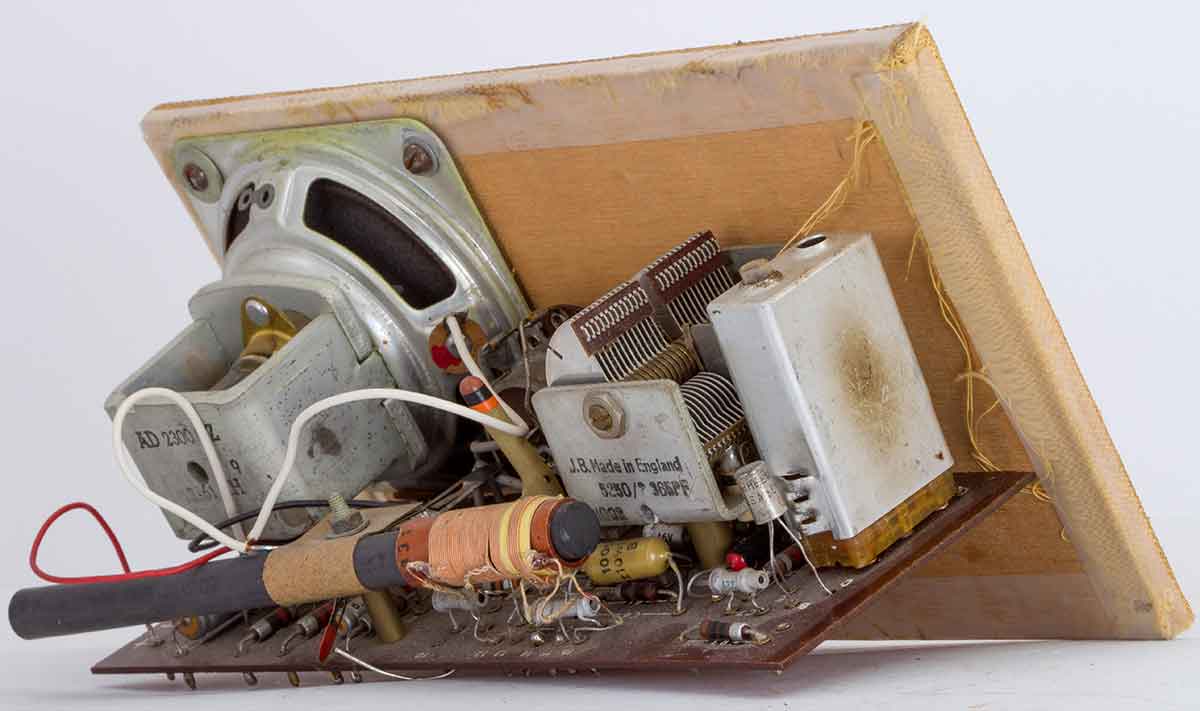

Aanzicht van de linker kant.

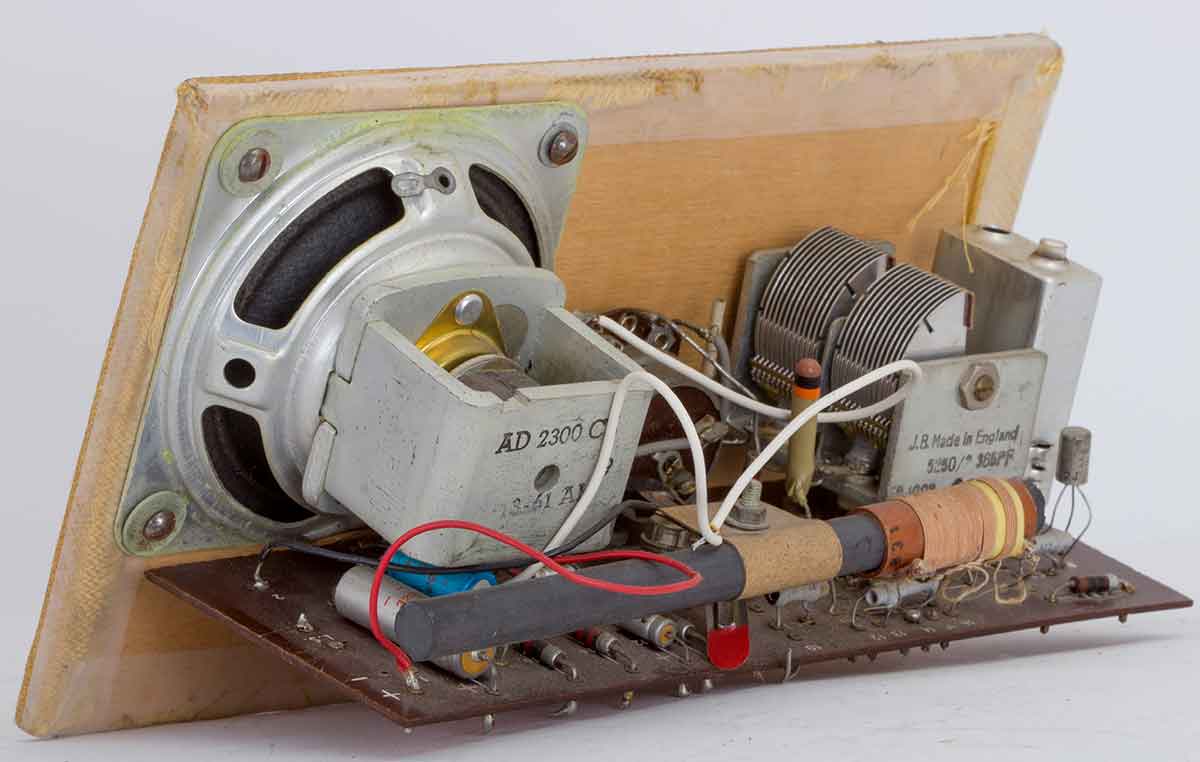

En hier een blik op de rechterzijde.

En wie had er ook zo'n ontvanger????? Jawel Louis Meulstee. Hij stuurde mij beide onderstaande fotootjes van het apparaat.
Er zitten wat andere knoppen aan.

En hier het inwendige........

Ook Louis heeft het rafelprobleem aan den lijve ondervonden, zie de plastic afdekmethode.

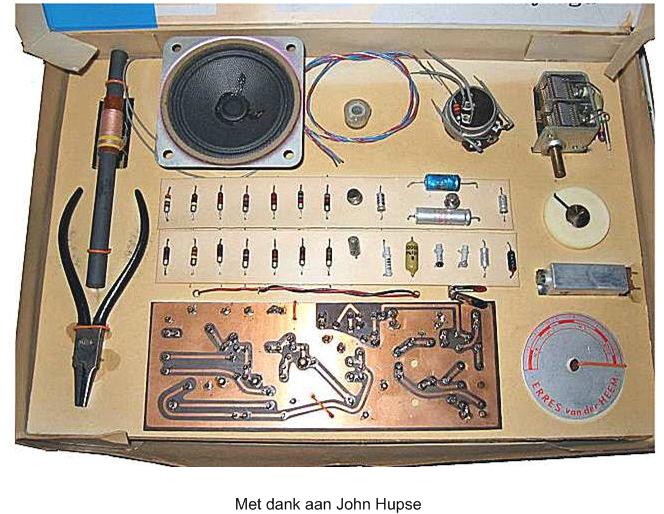

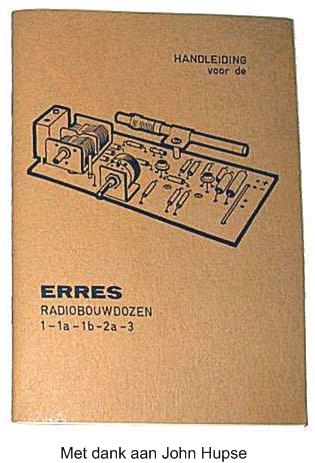

Hieronder nog enkele afbeeldingen, afkomstig van John Hupse.

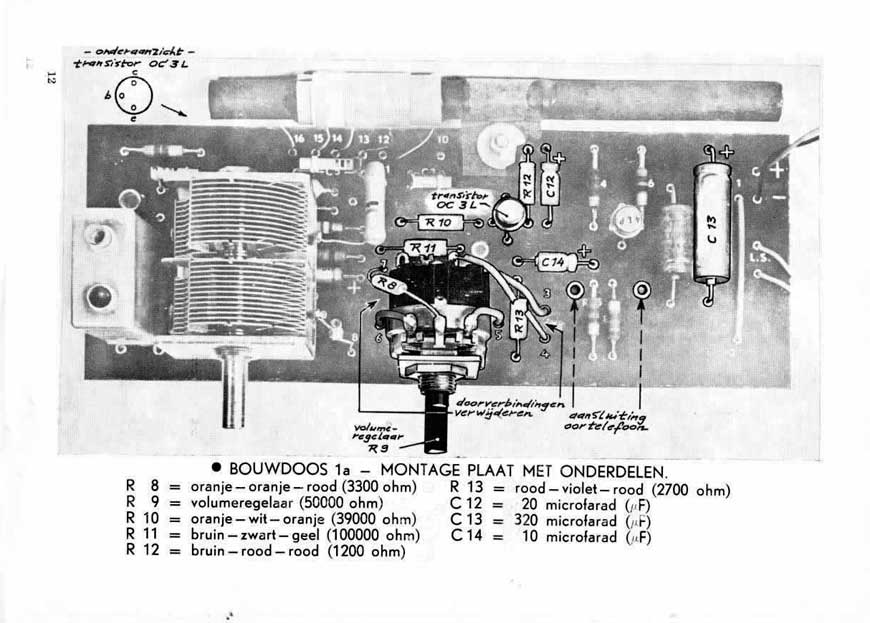

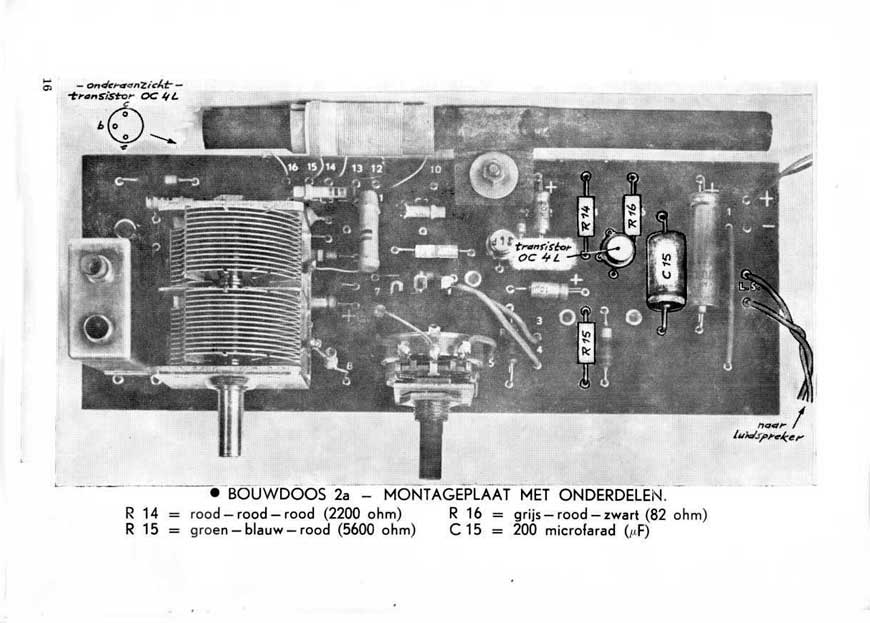

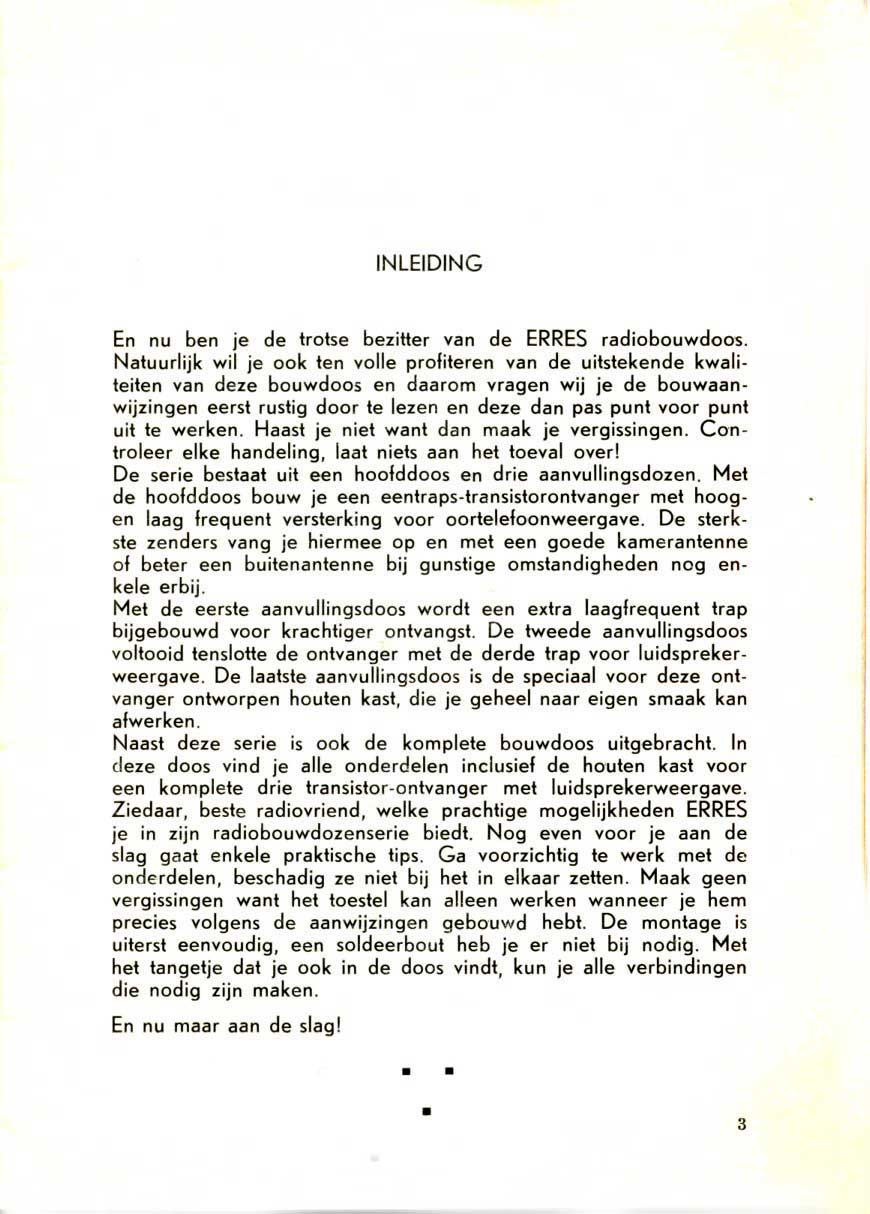

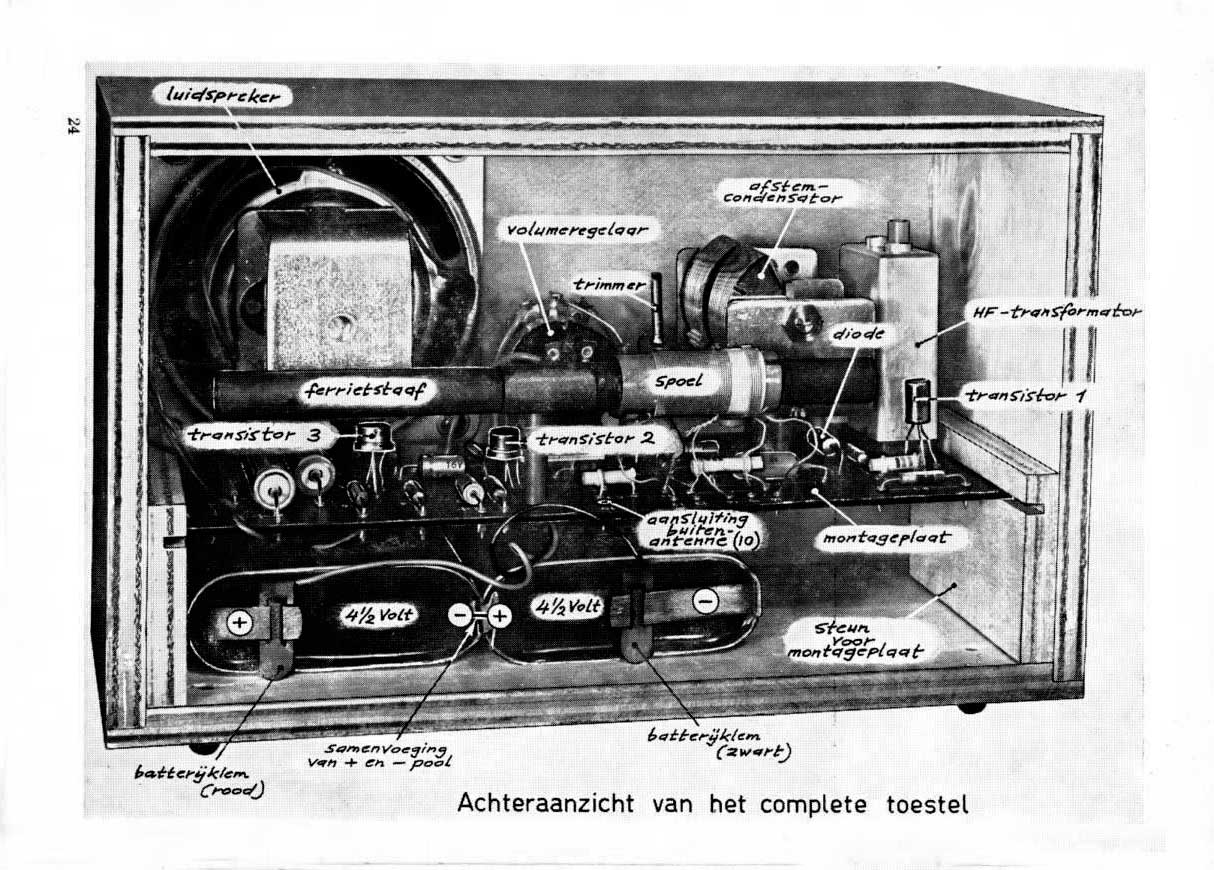

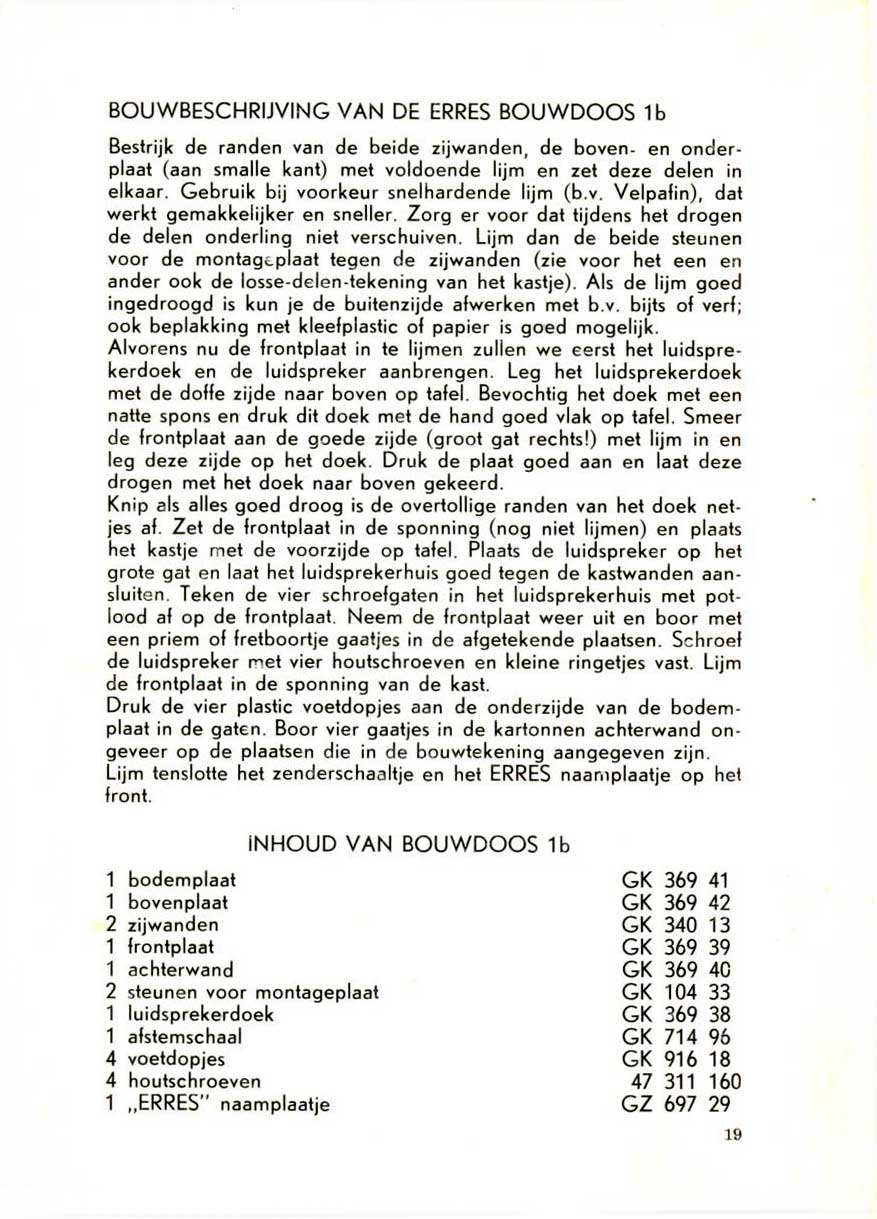

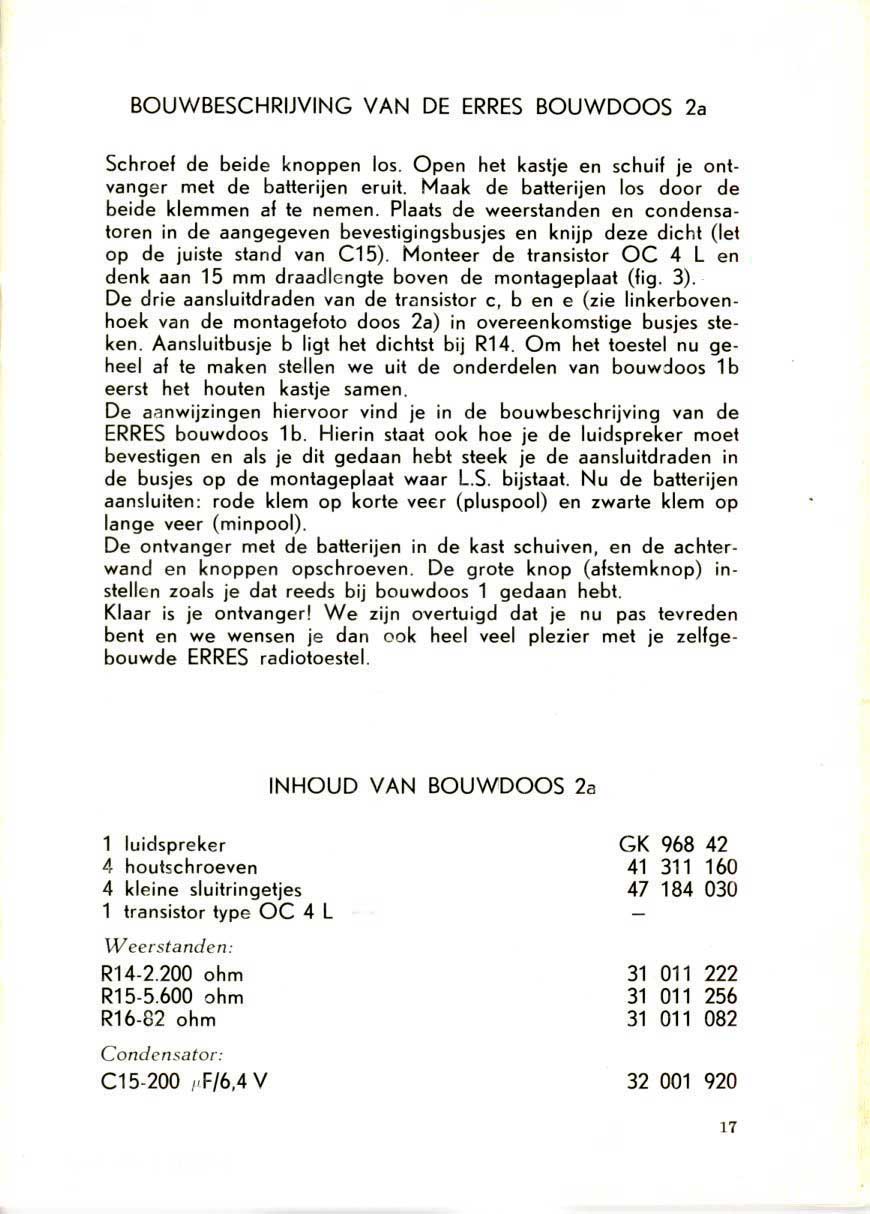

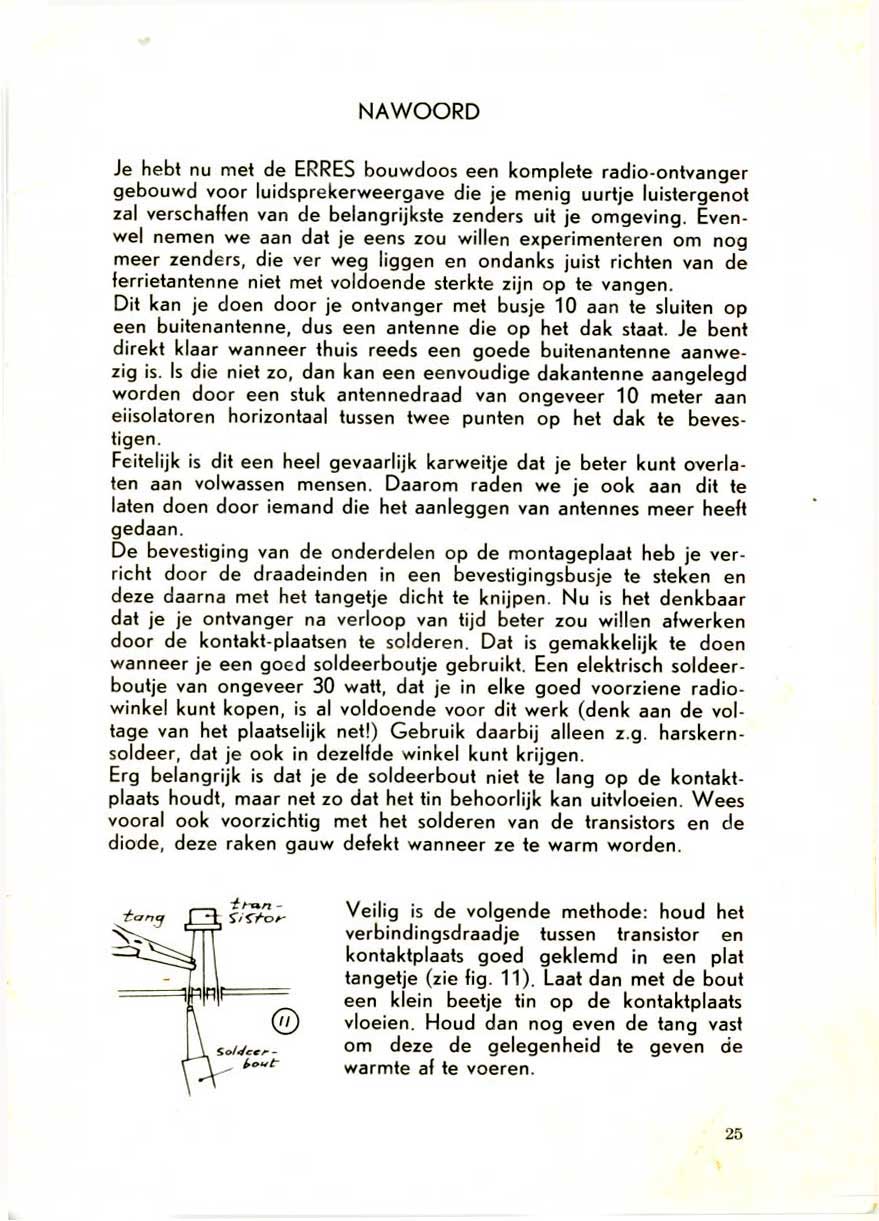

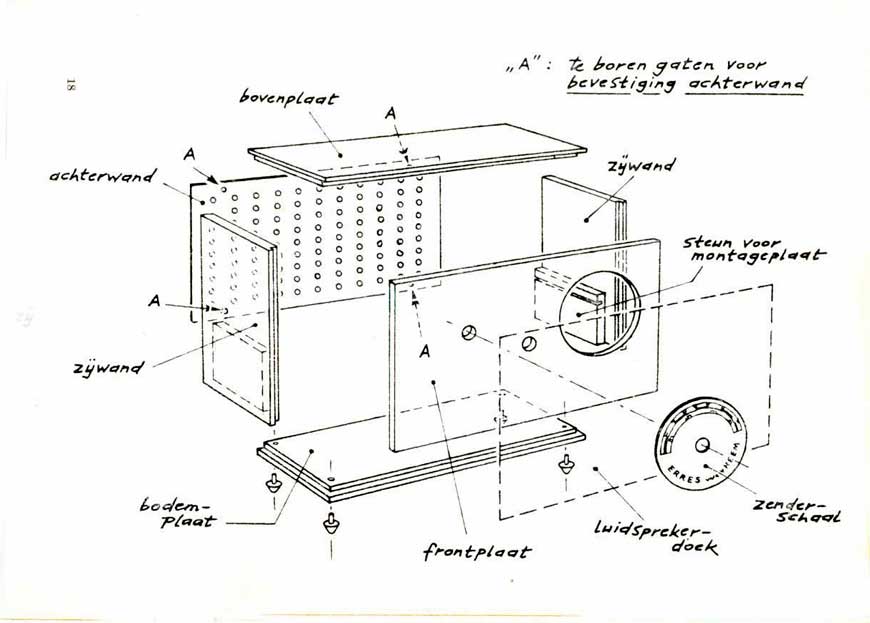

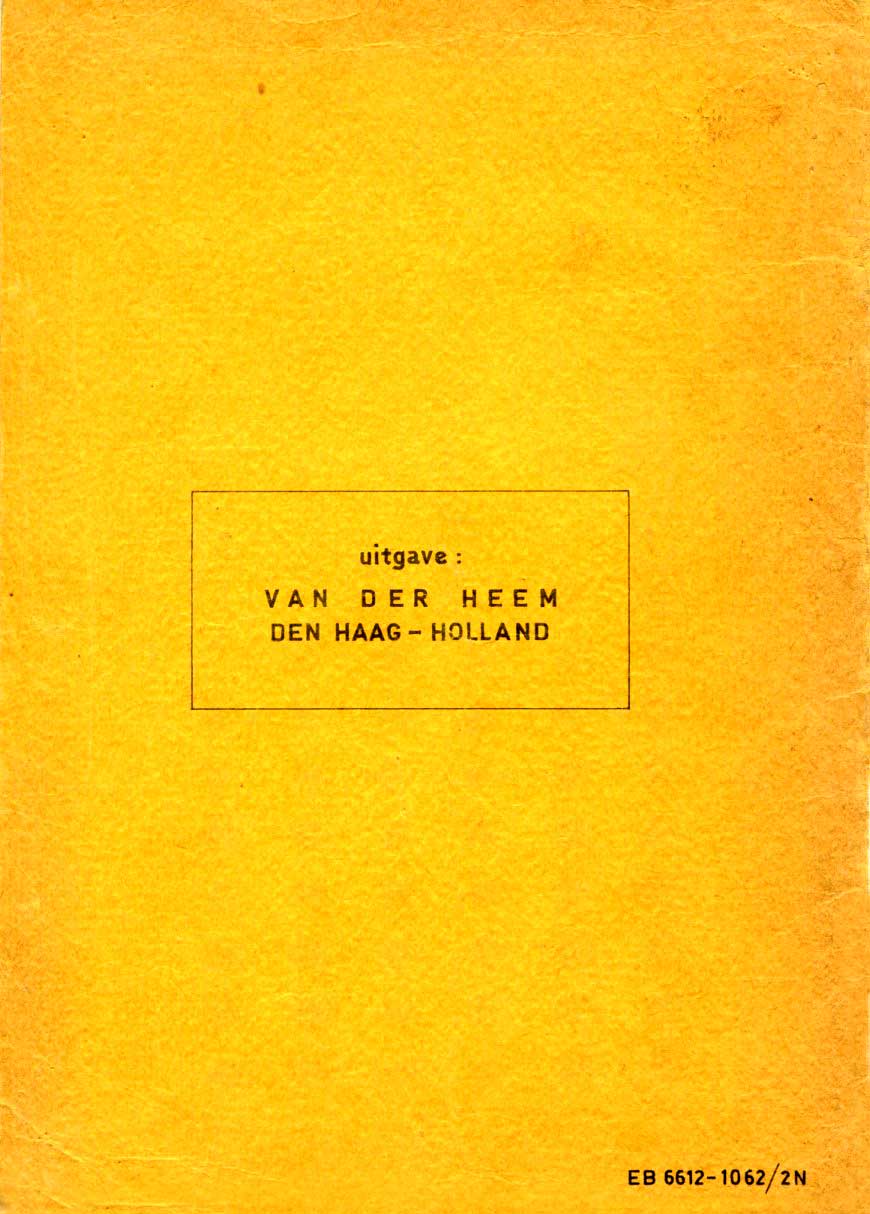

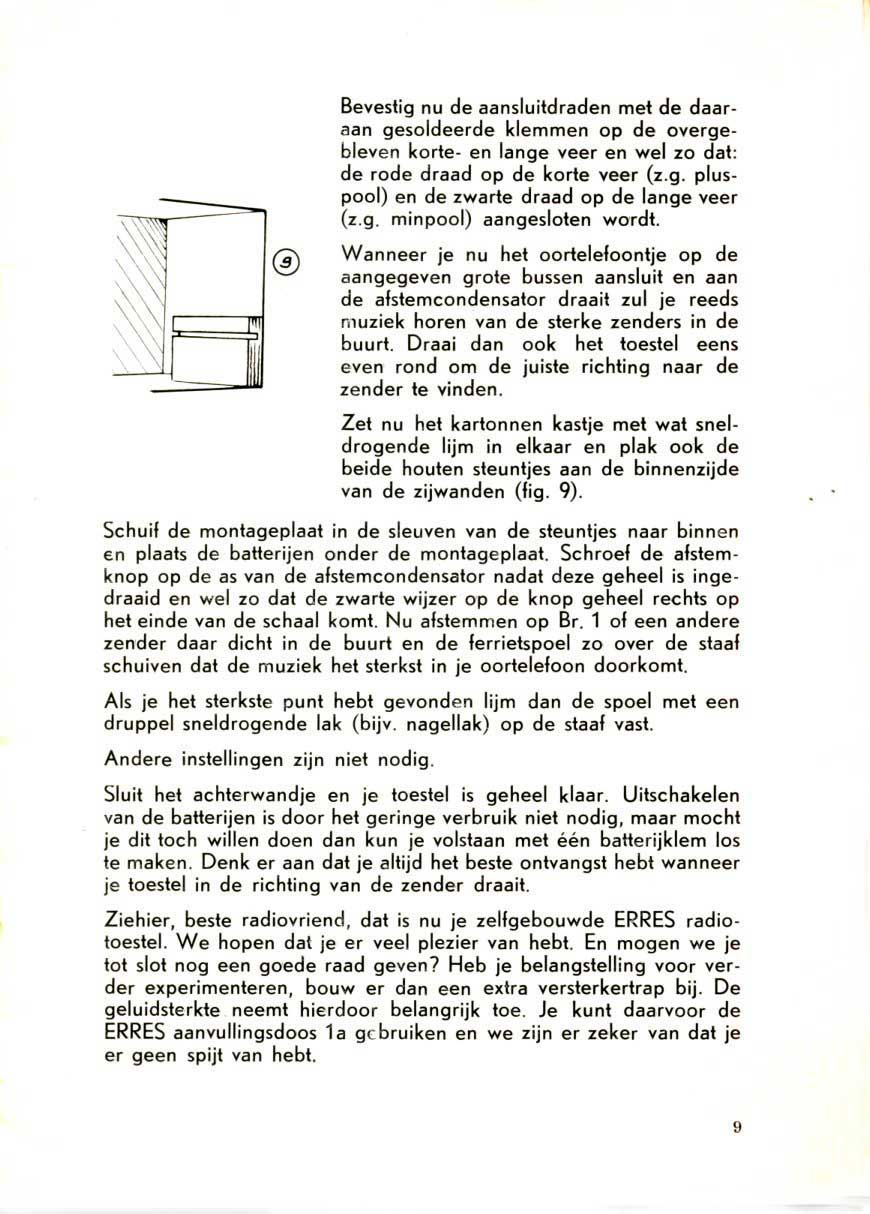

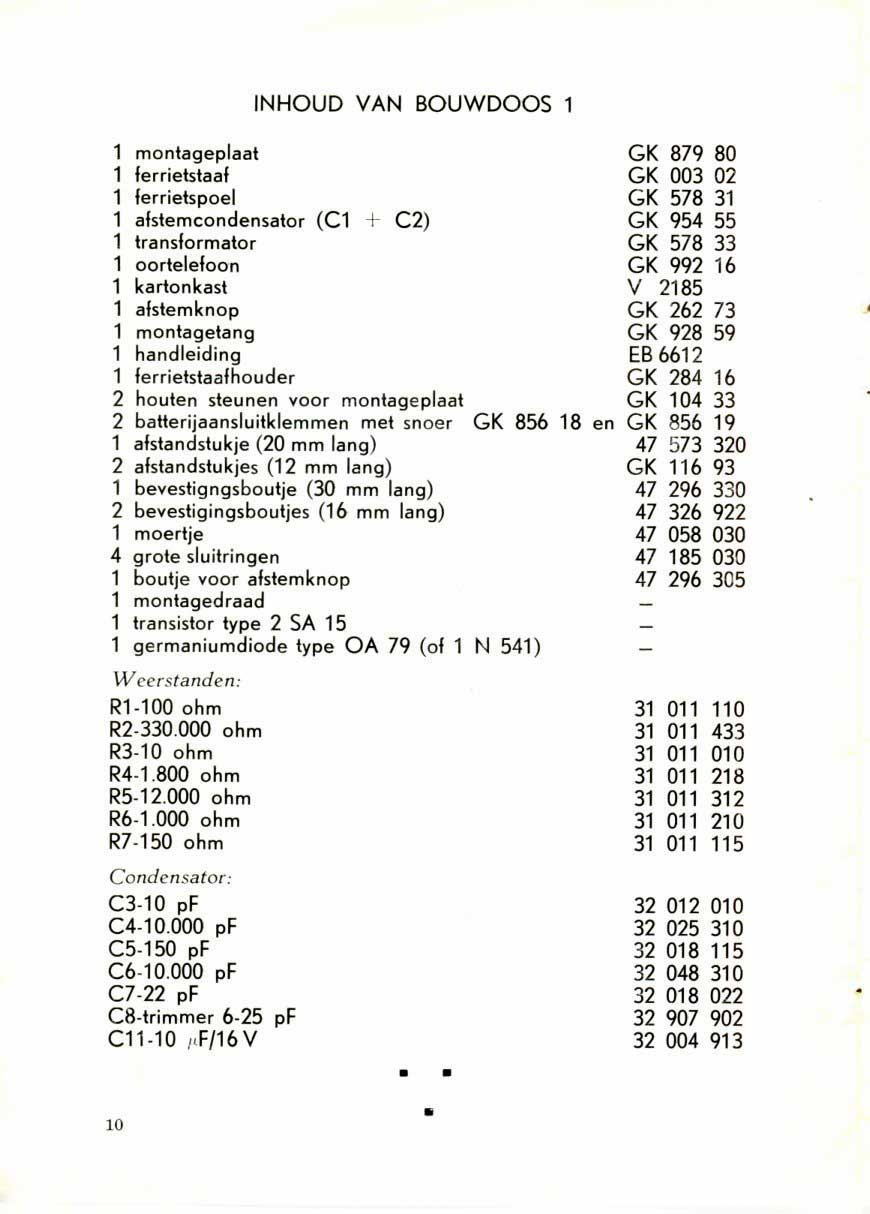

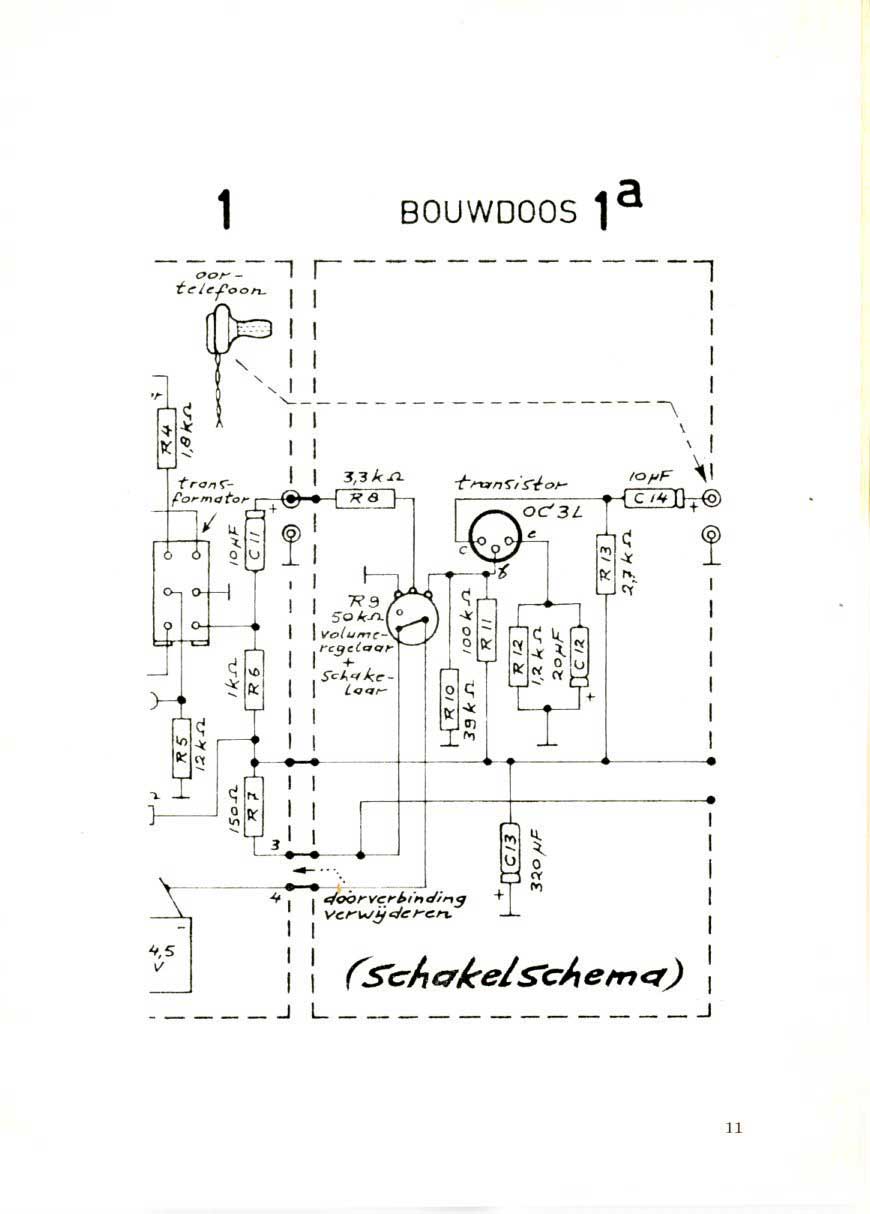

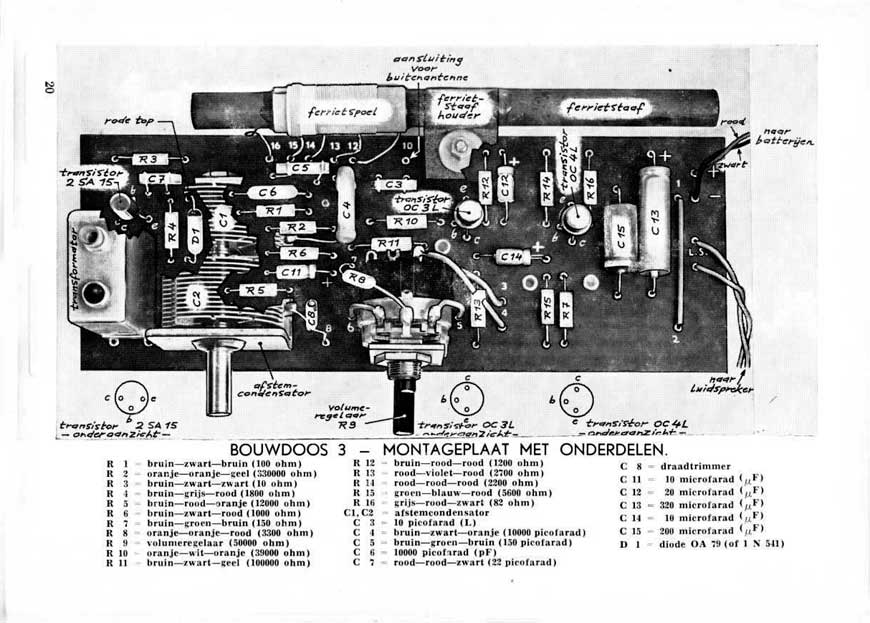

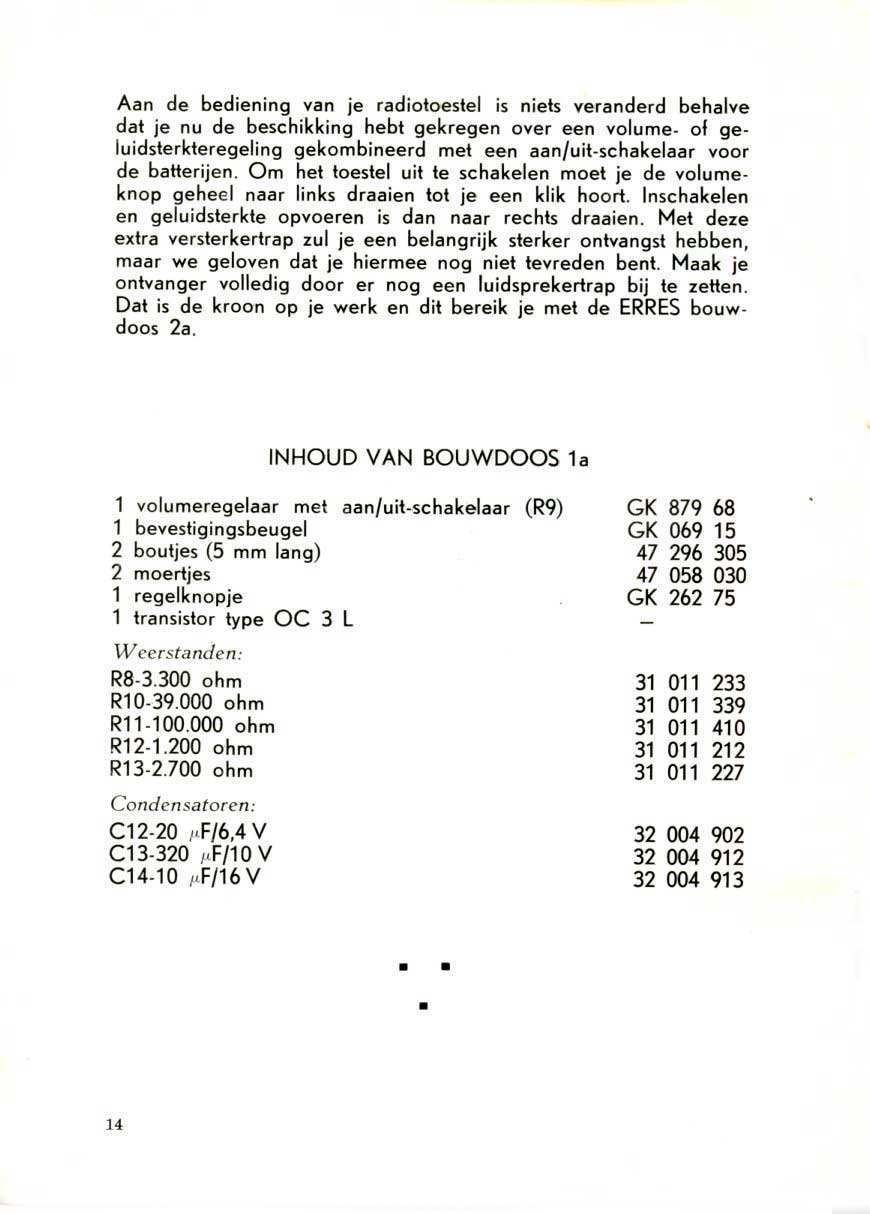

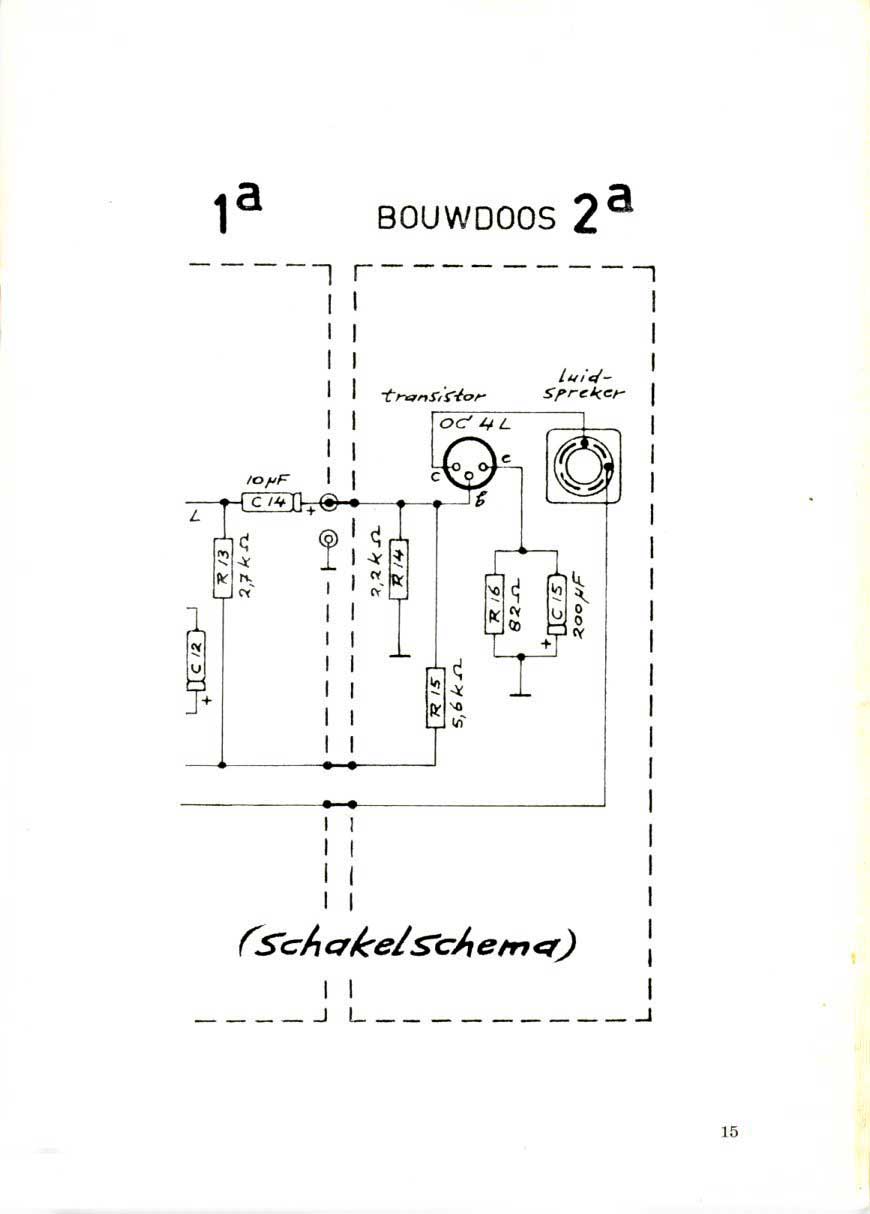

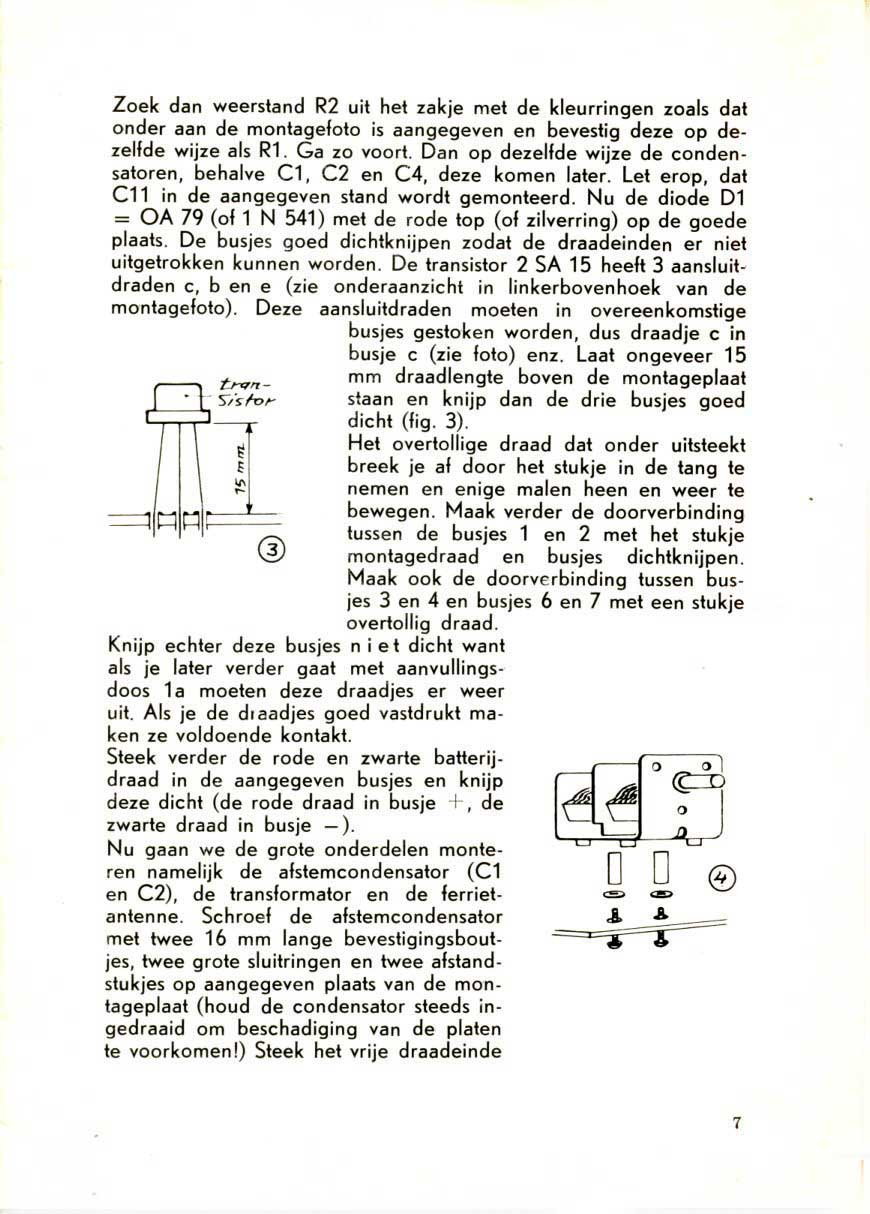

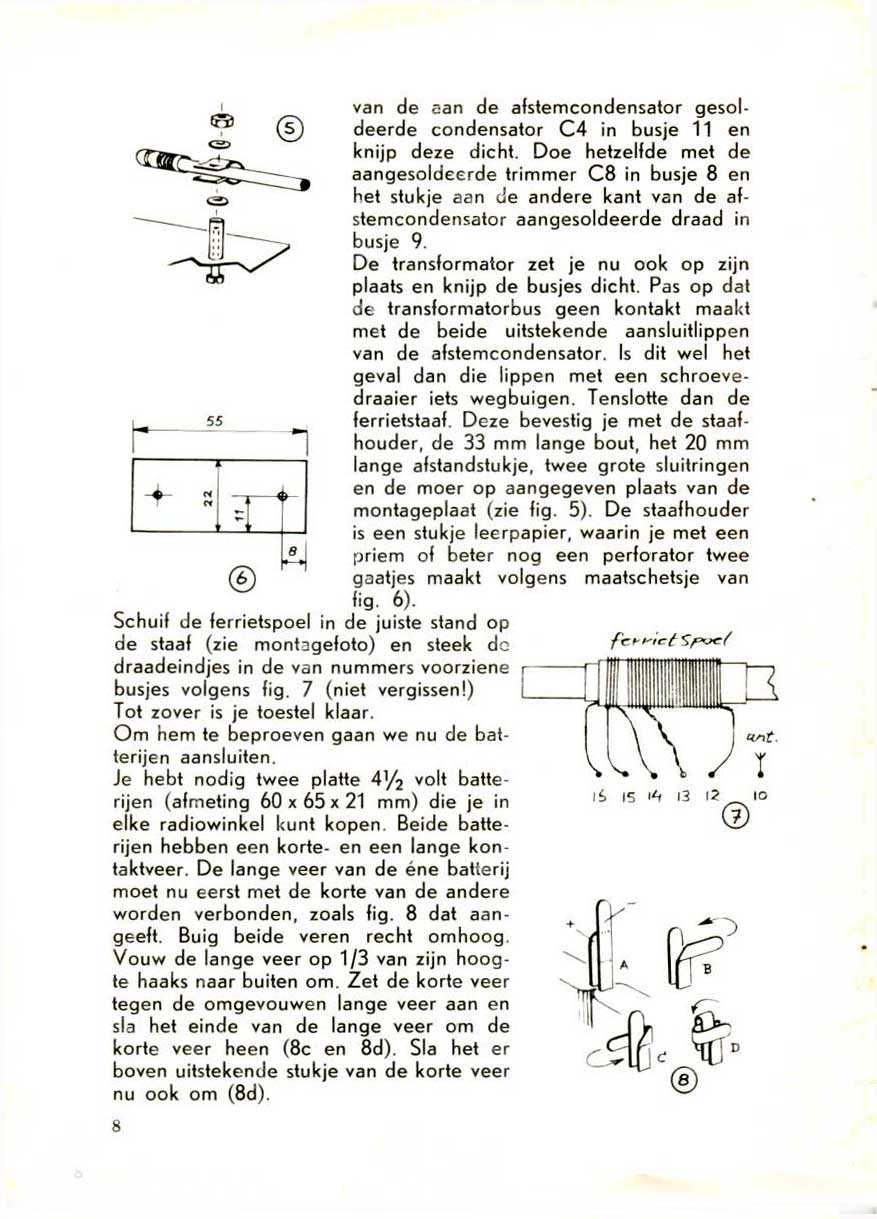

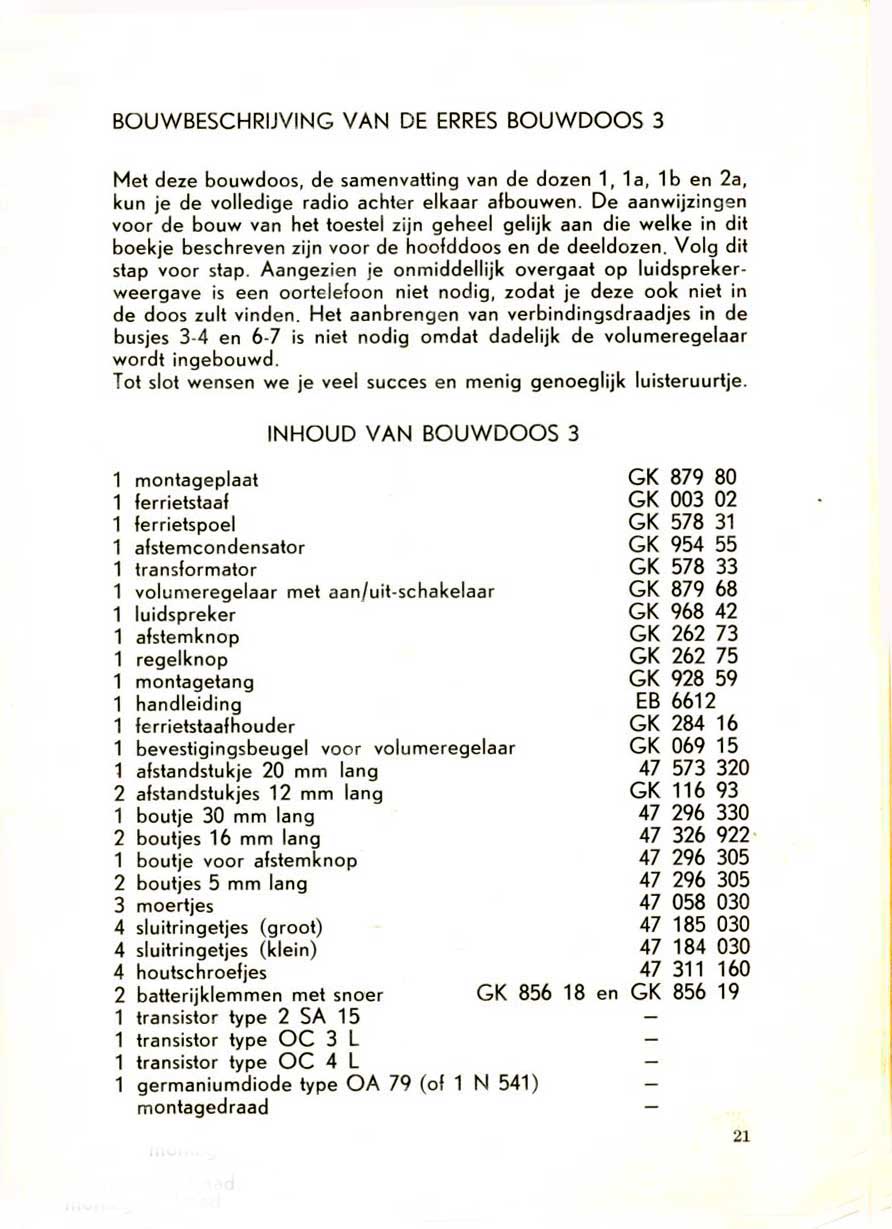

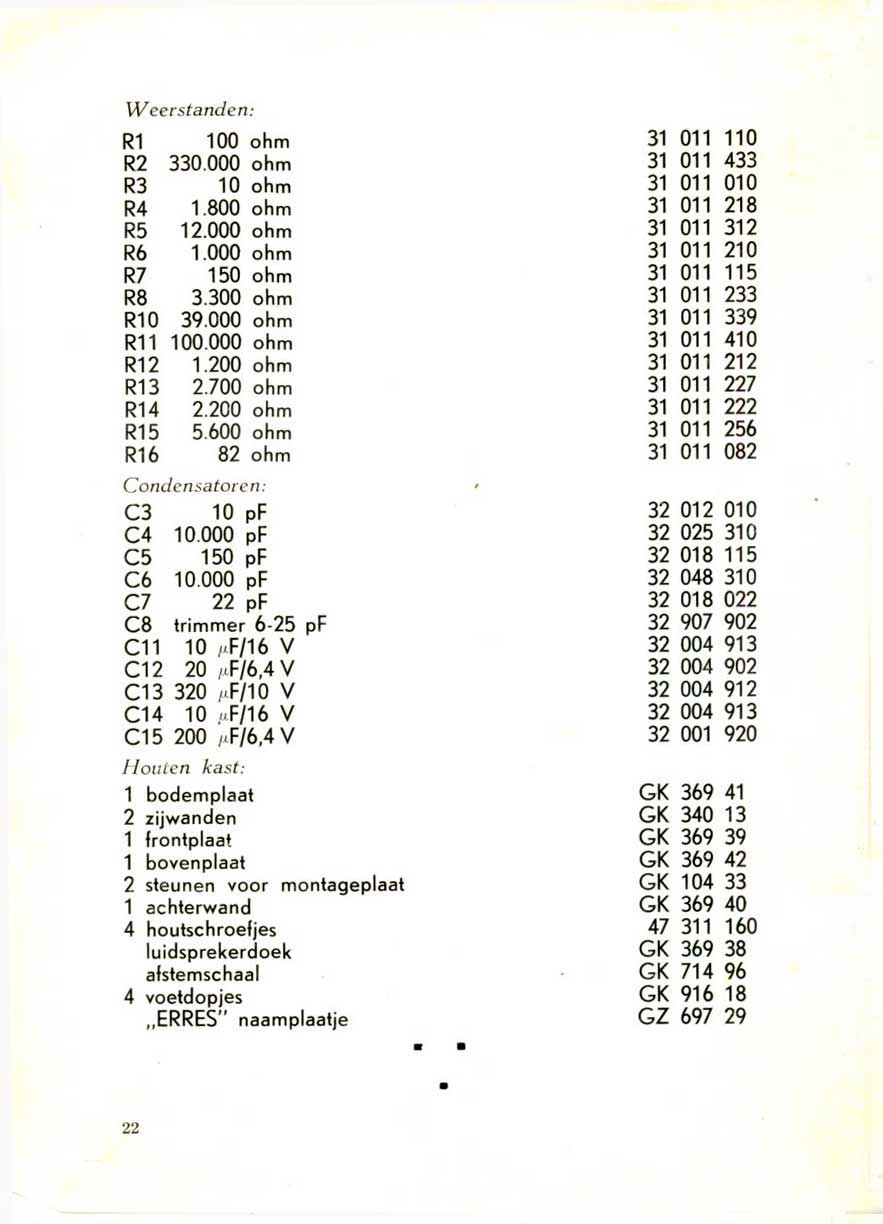

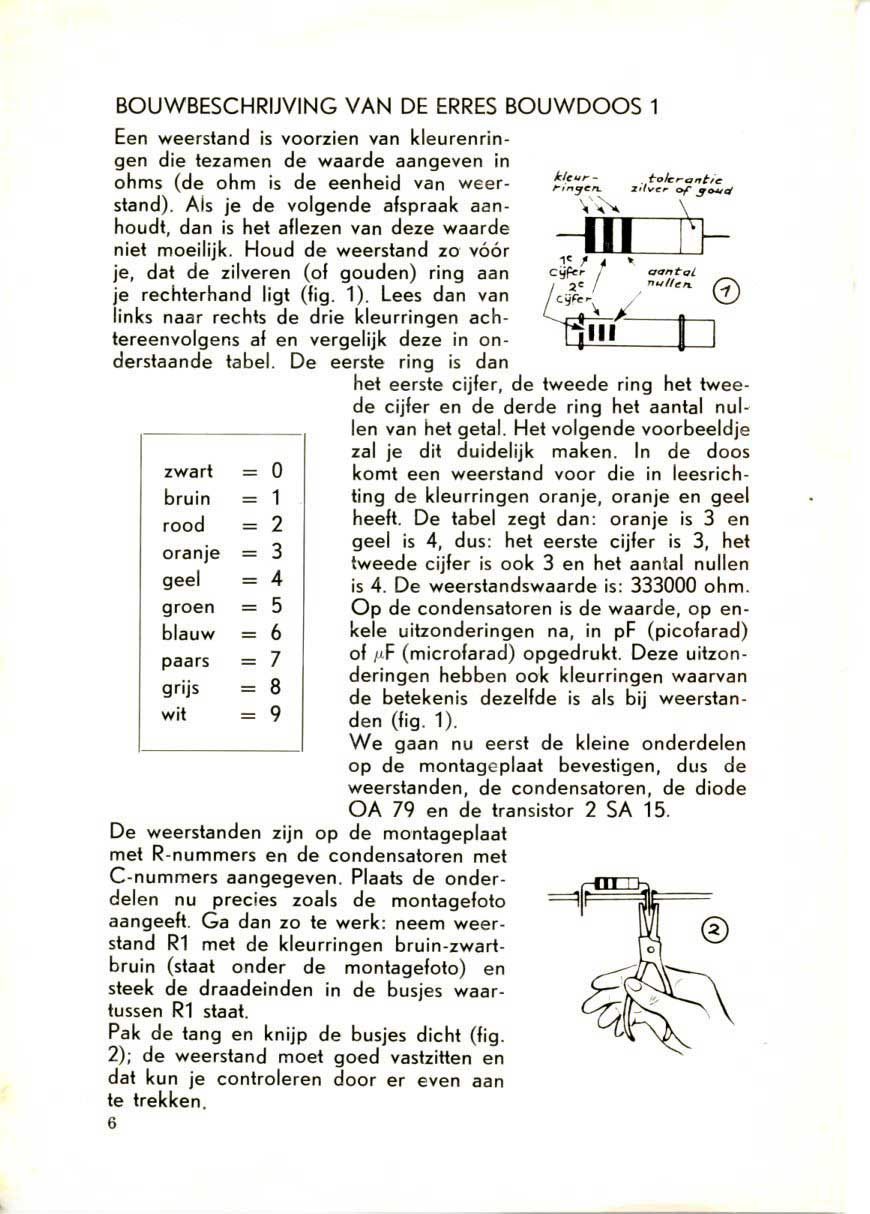

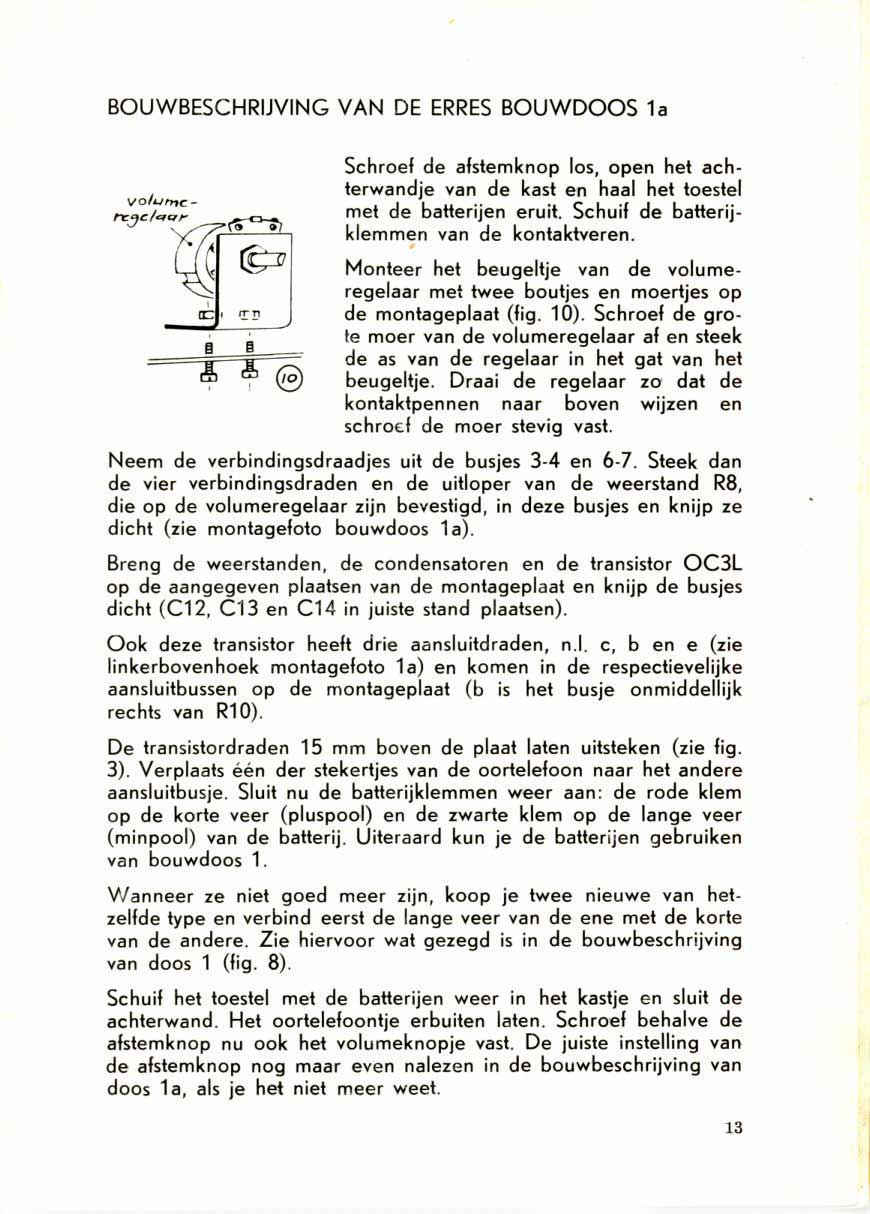

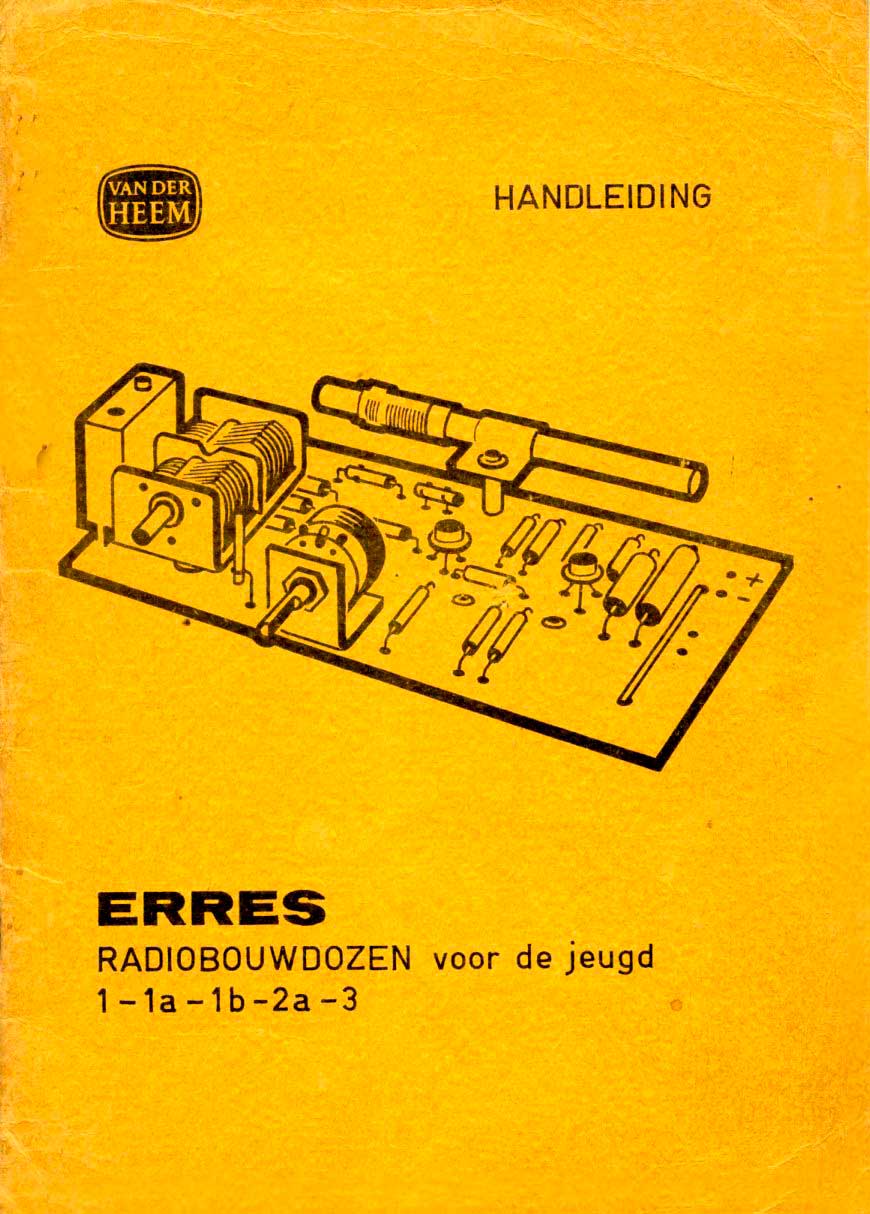

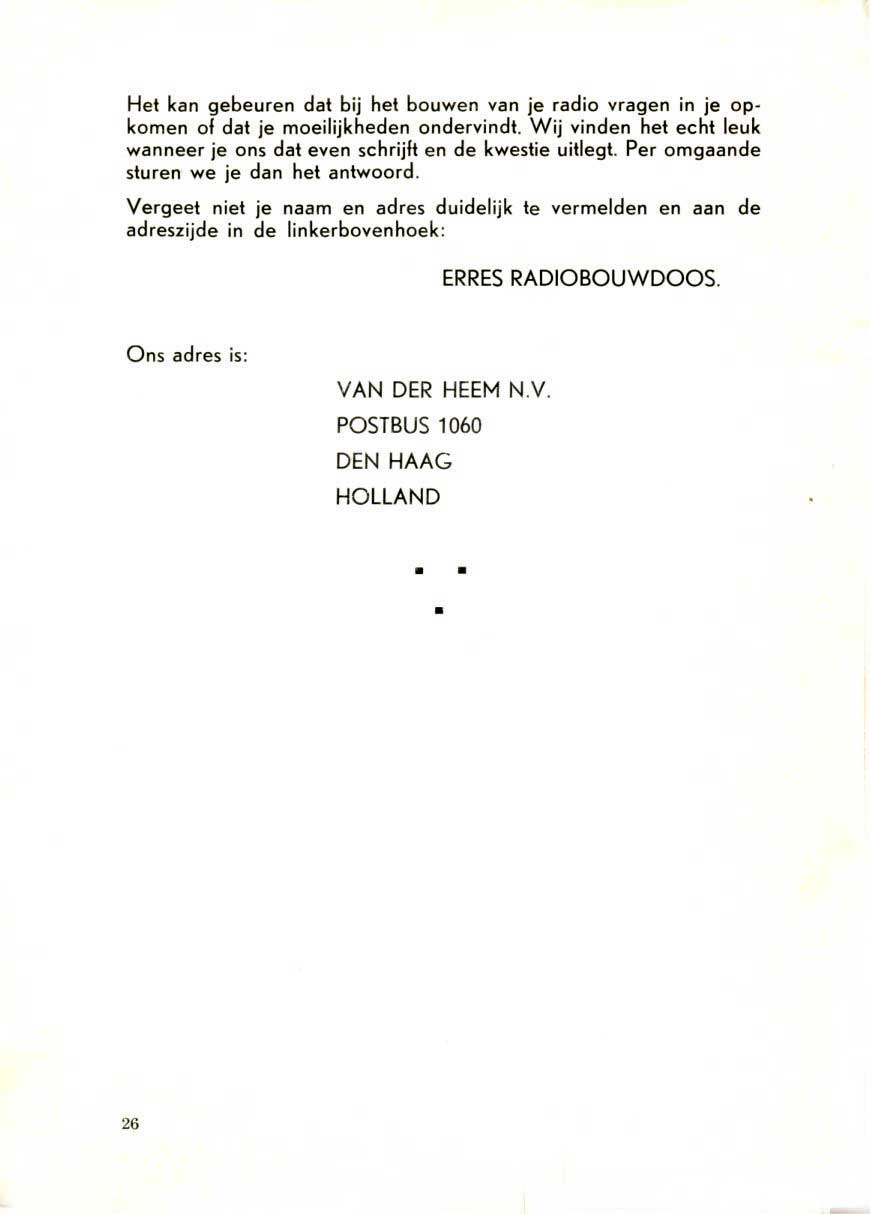

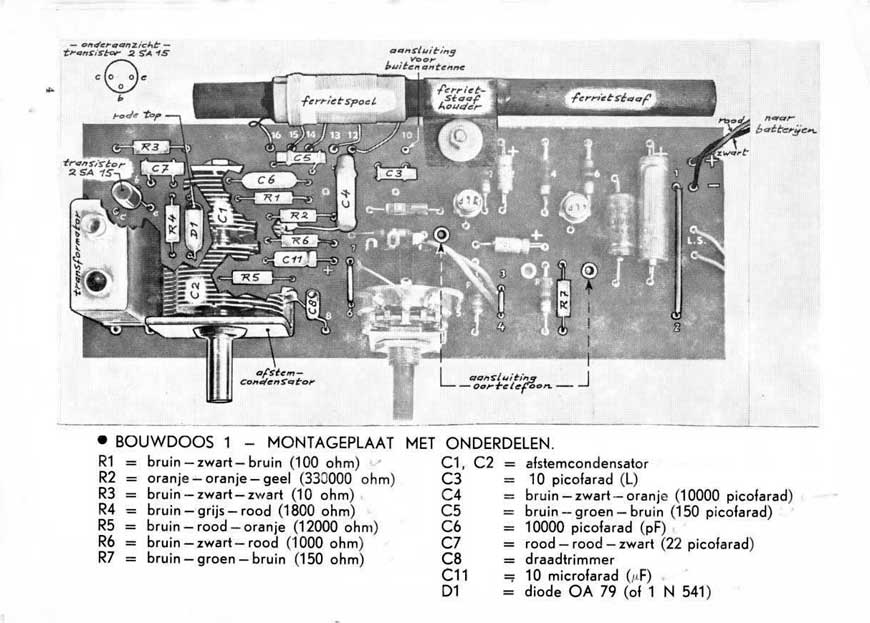

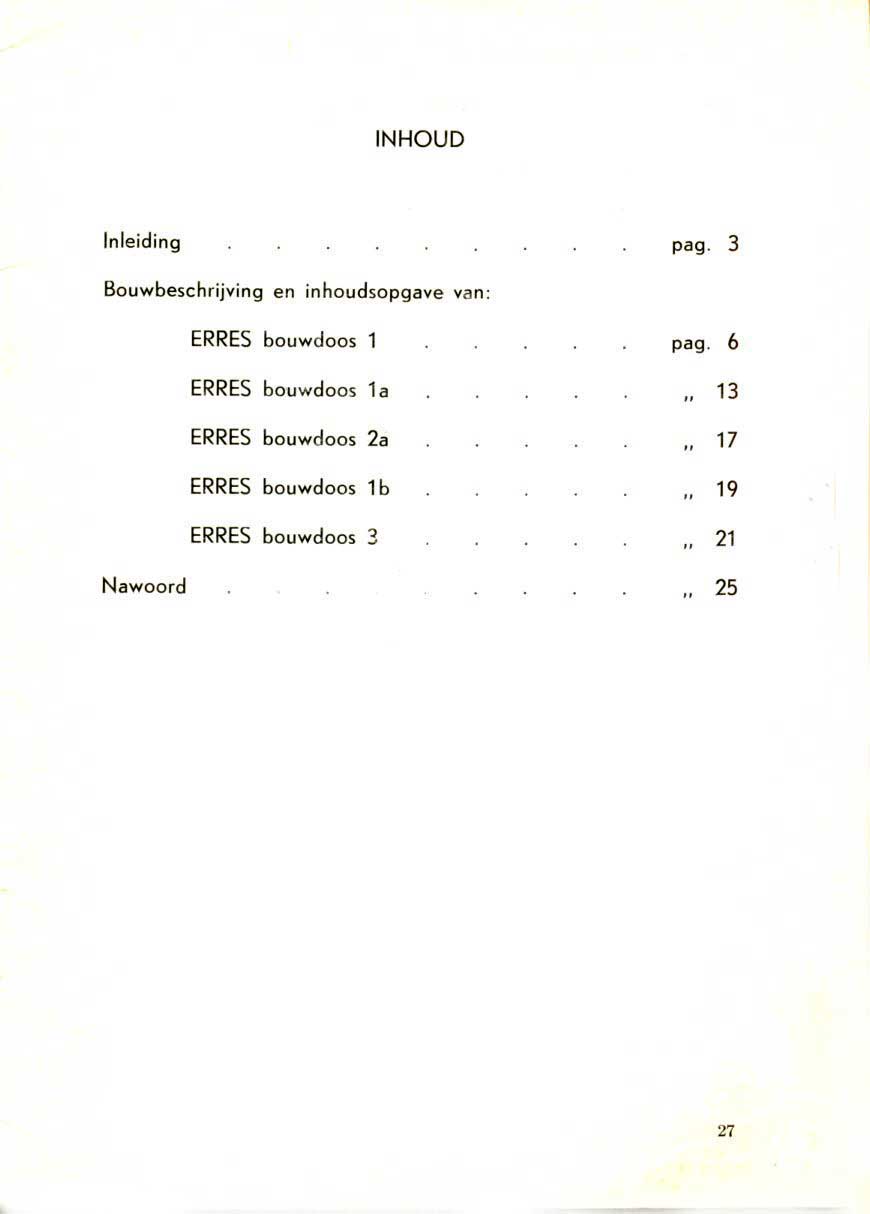

En hier volgt de gehele handleiding. Geschonken door Jaap Both.





Voor mensen die geinteresseerd zijn in meer Erres producten, bekijk de volgende links:

Meer over Erres bouwdozen

De site van "Van der Heem"

De Bouwbeschrijving als pdf-document.
