Remrooster gemoduleerde AM-zender met de Philips PC1,5/100 zendbuis



Aangestoken door het succes van de Flessenzender, heb ik het plan opgevat nog eens zo'n soort zender met wat andere buizen op te bouwen.

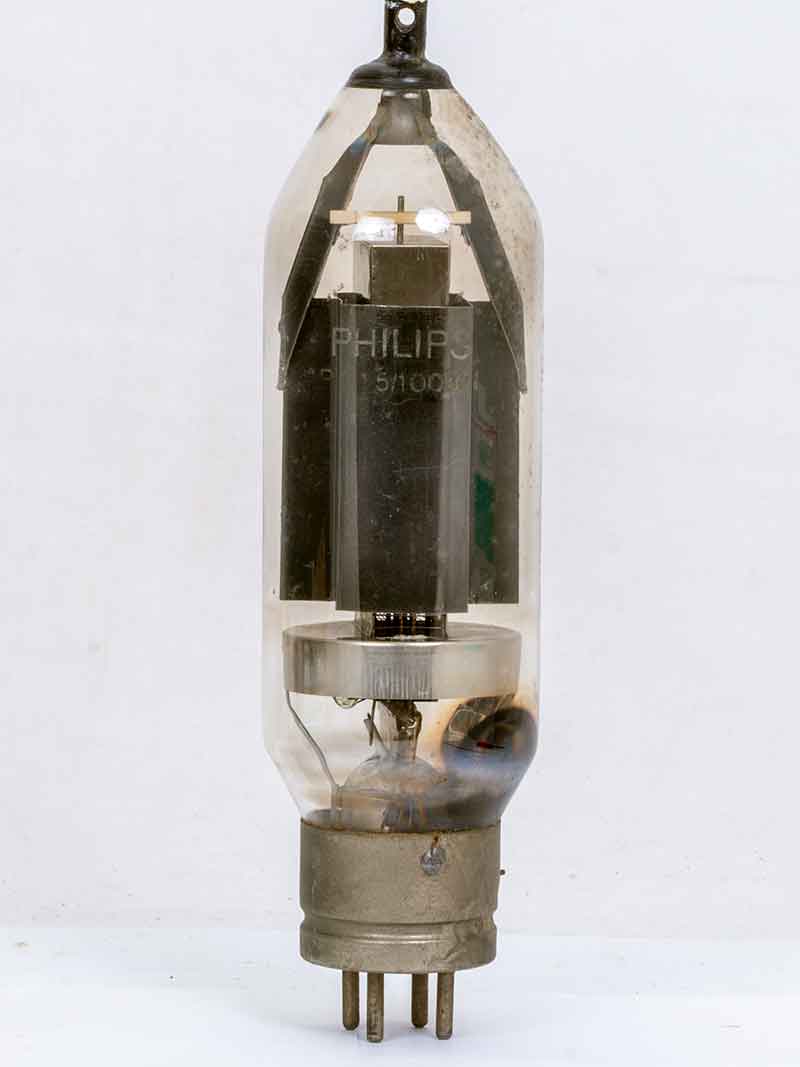

Ik had nog een paar PC1,5/100 zendbuizen Philips liggen die er wel heel erg stoer uitzien met hun hoogte van bijna 30 cm.
Ook hier is remroostermodulatie toepasbaar want het remrooster is ook hier naar buiten uitgevoerd.

Het gaat een MOPA zender worden, met een Master Oscillator die een Power Amplifier stuurt. Dus niks met buffering.

De PC1,5/100, goed voor een dikke 100 Watt, met remroostermodulatie zo'n 50 Watt, te weinig om alle electronische apparaten in de buurt van slag te maken en genoeg om een verbinding op 80 meter te maken.

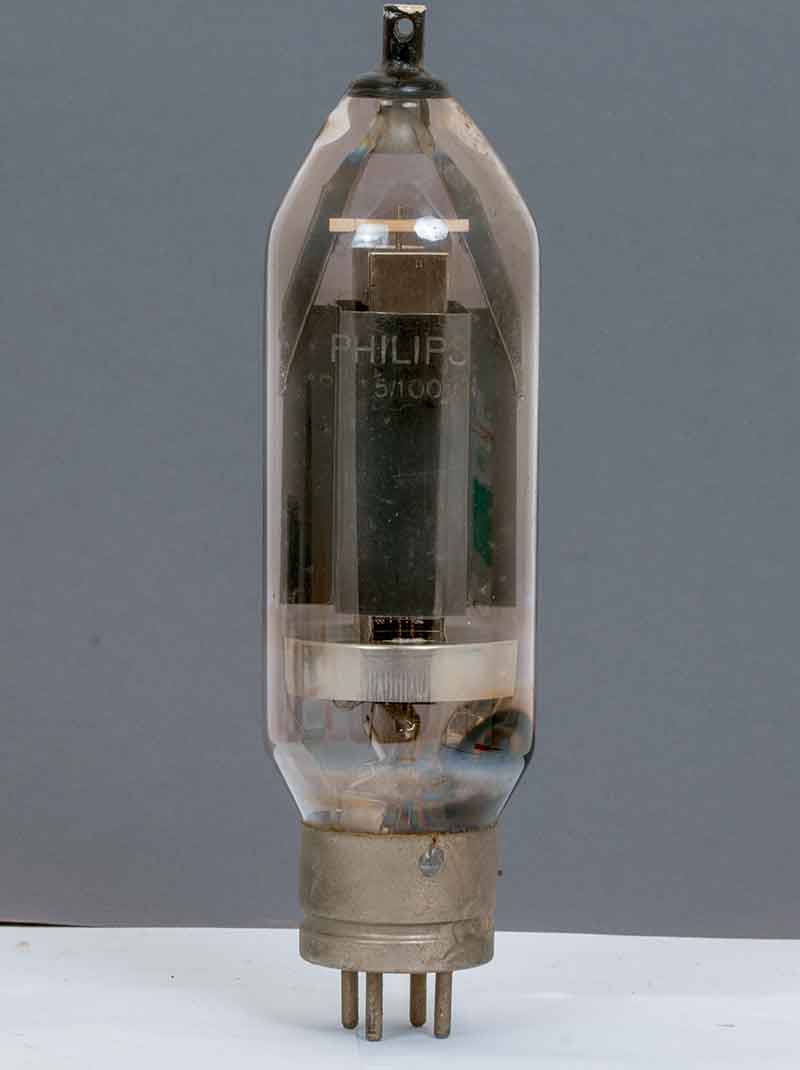

De zelfde buis maar nu met grijze achtergrond.

Een afstemcondensator voor de oscillator heb ik ook al gekregen.

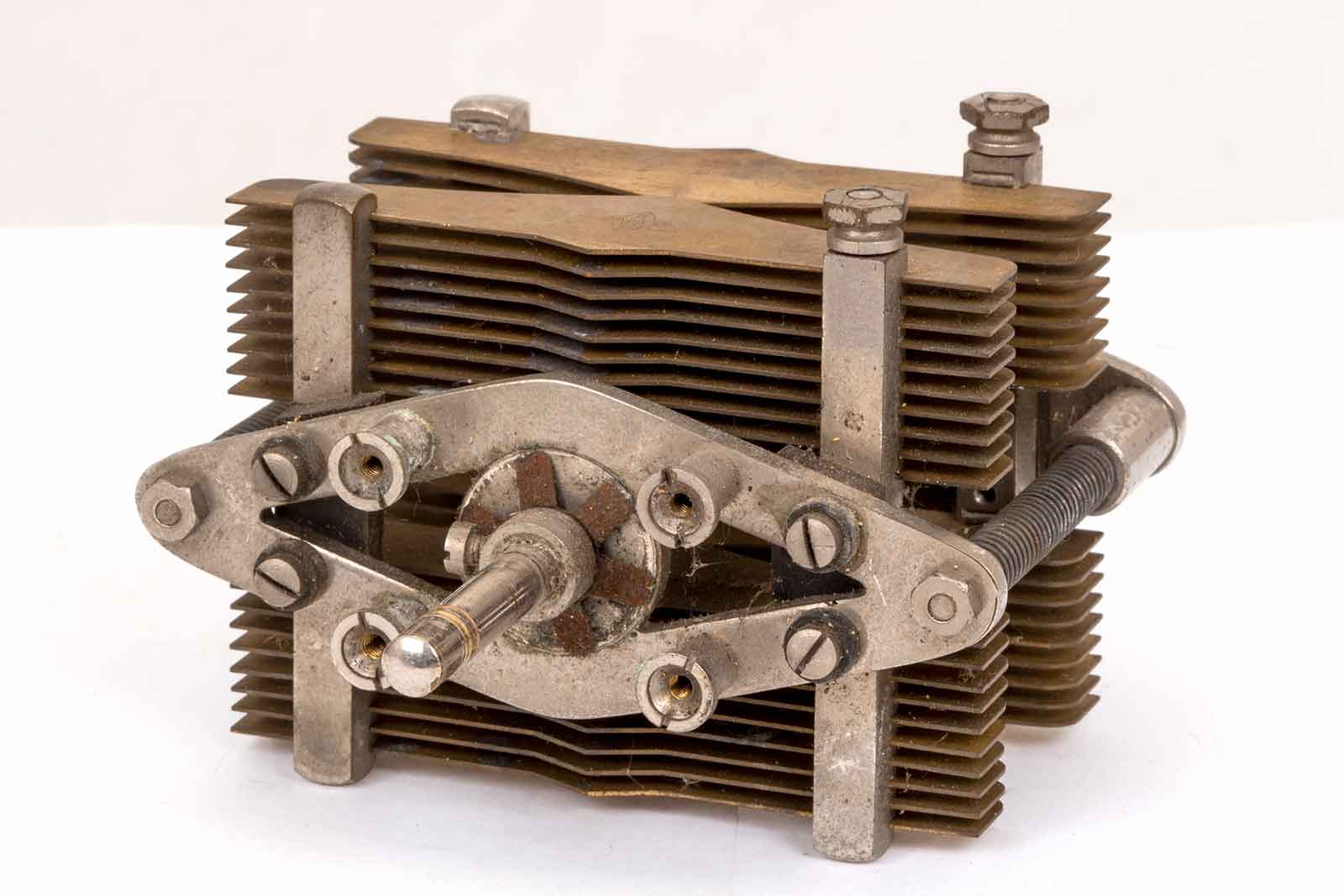

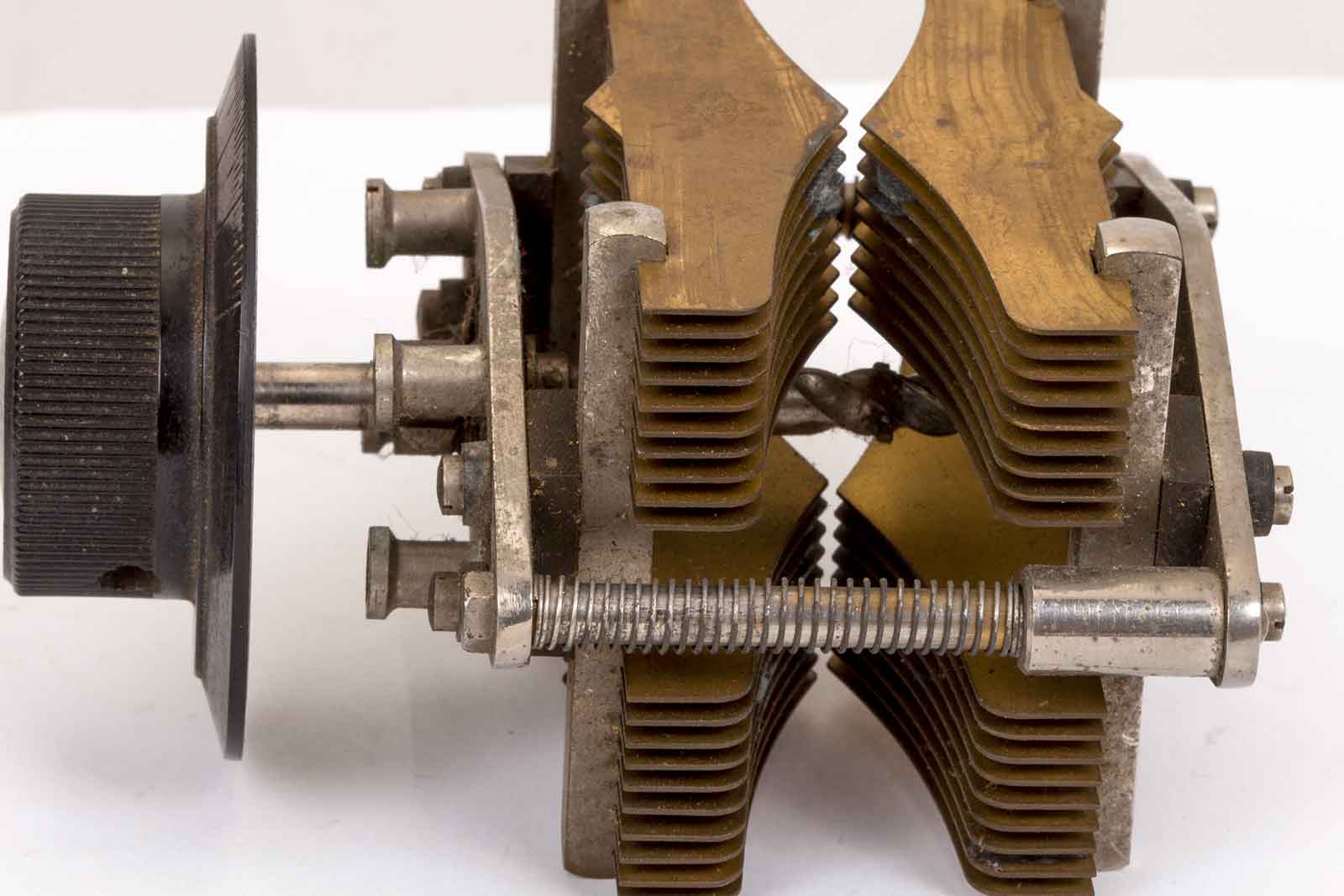

Het is een typisch exemplaar met platen die in elkaar schuiven. De verplaatsing van de platen wordt met een wormas of hoe heet zo'n ding gedaan. Omdat hij niet echt licht draait is ook gebruik gemaakt van twee veren die het uitschuiven wat makkelijker maken. Geen condensator waarvan de platen zich spontaan verplaatsen.(Hoop ik)

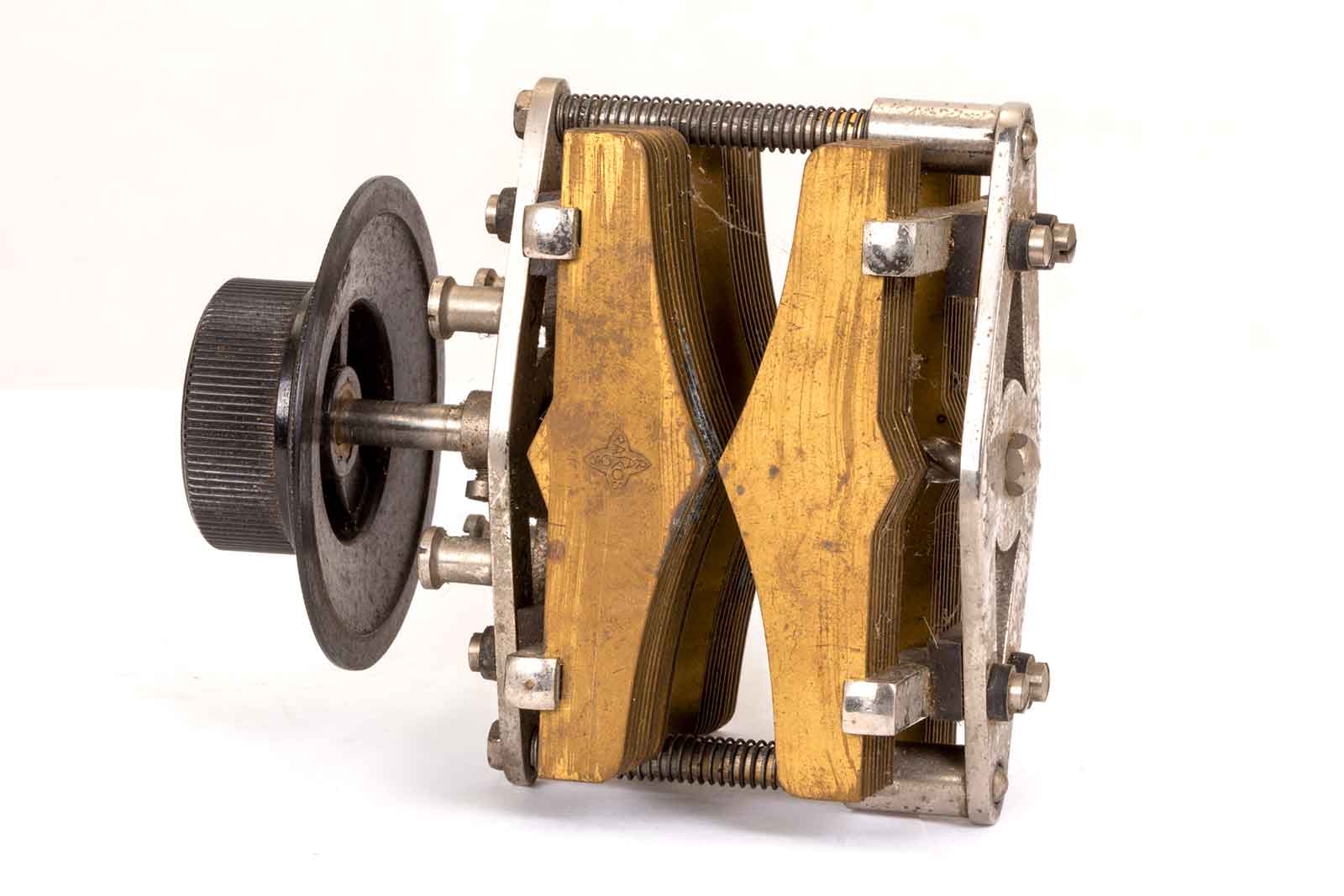

De aparte vorm van de platen. Ik denk dat het toch wat met lineariteit te maken heeft en minder met kunstzinnige vormgeving. Wel erg mooi.

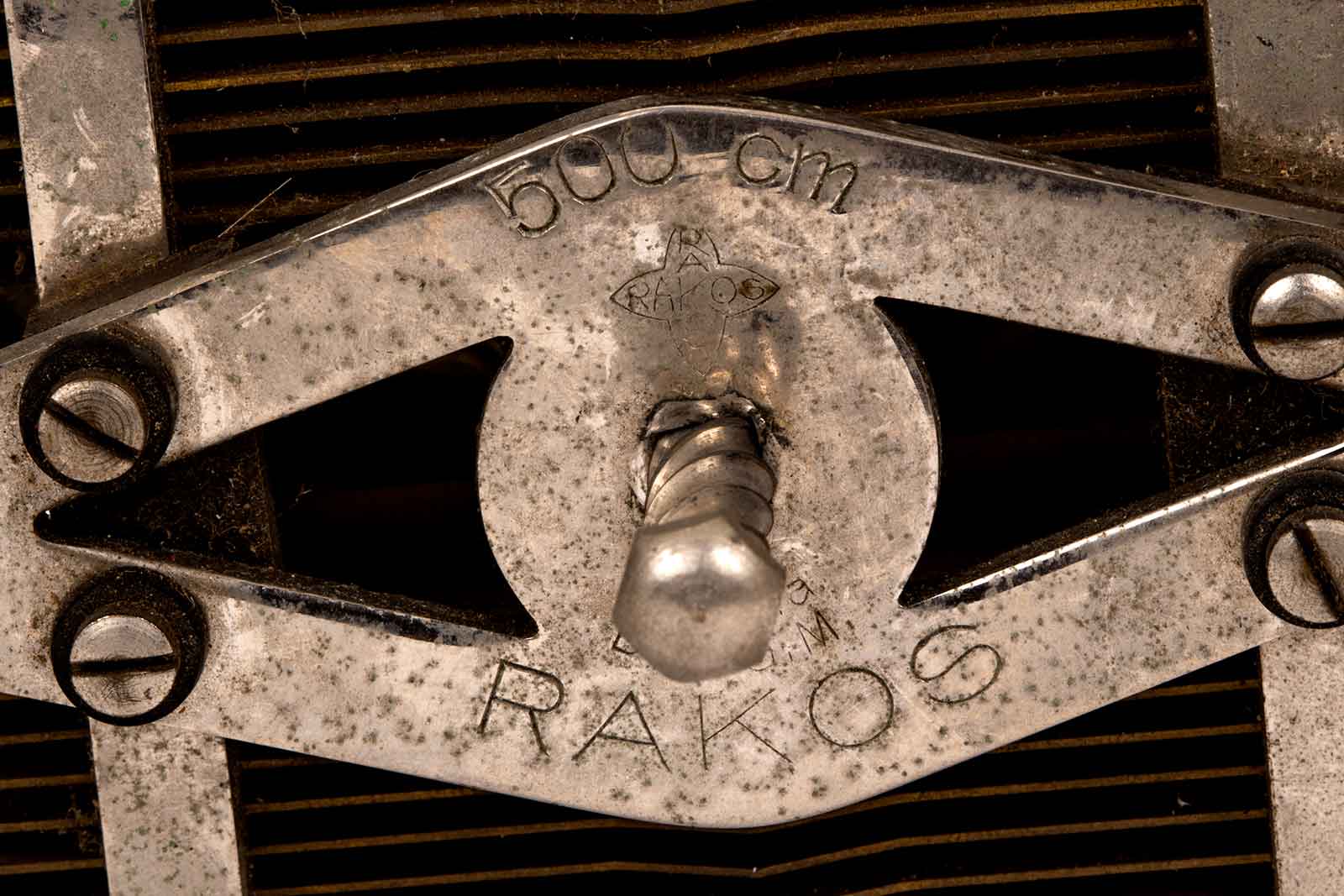

Het merk is RAKOS en de capaciteit is 500 pF.

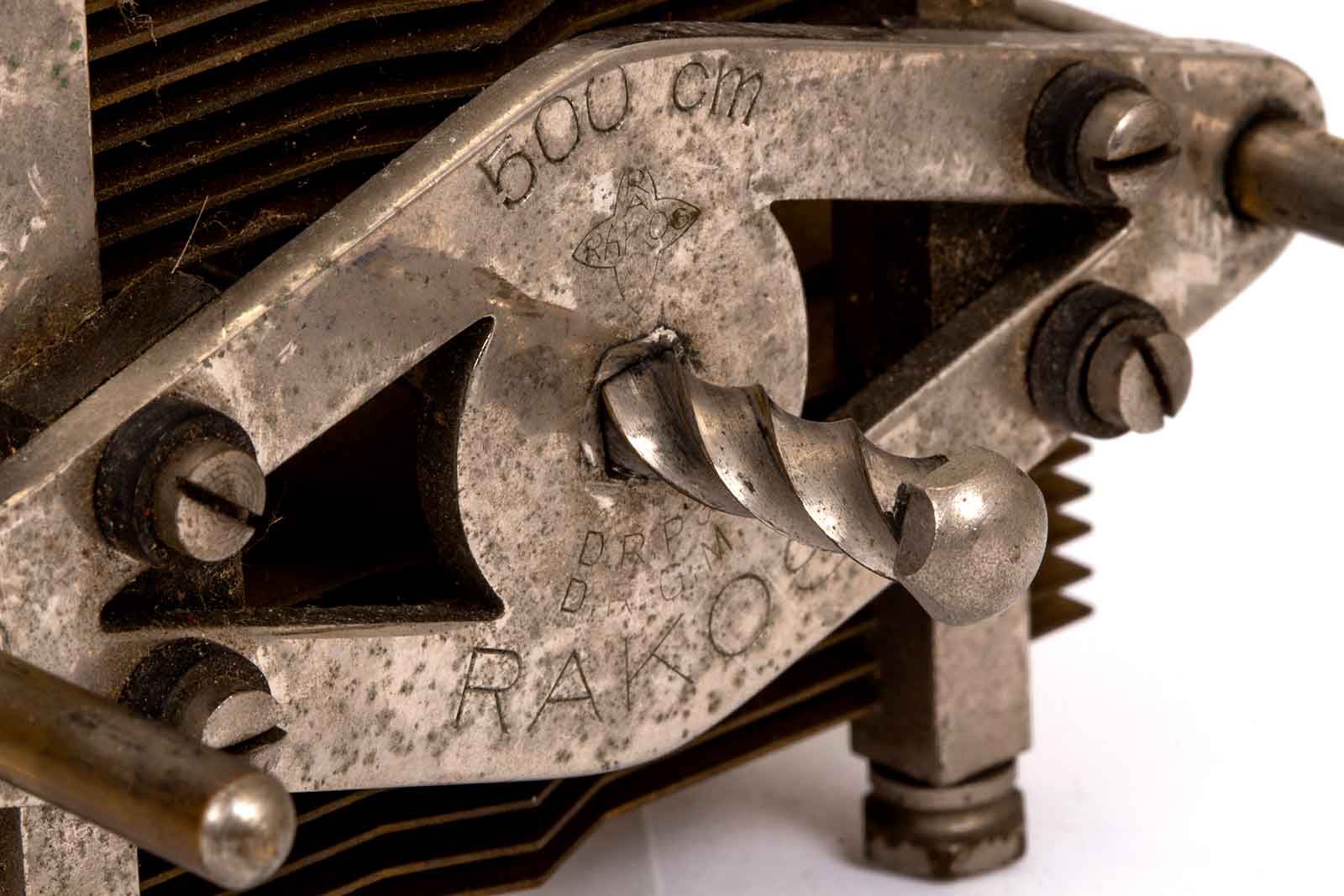

Op deze afbeelding is de aandrijfas goed te zien.

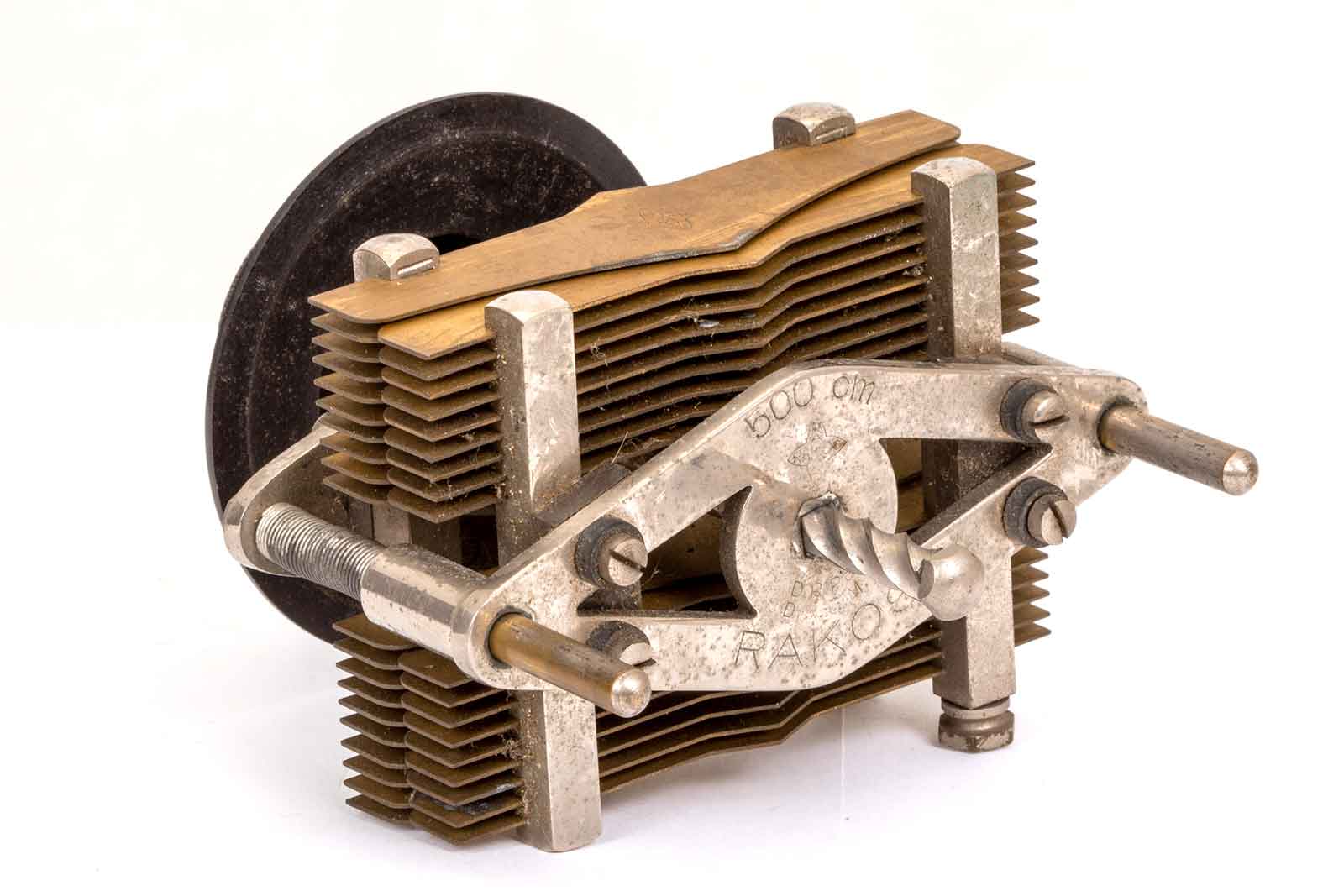

Nogmaals een overzicht van dit bijzondere onderdeel.

Dit project zit nog steeds in de "Nadenk-fase"  Maart 2022.
