Siemens Funk 745 E-309 Kurzwellen Empfänger

Een product van mijn oude werkgever, de firma Siemens. Toen heetten ze nog Siemens-Halske. Het apparaat is een product uit ca 1958, het jaar
waar in ik nog met een enkelbuis ontvanger, de Pupil, worstelde. Siemens maakte toen al dit soort prachtige ontvangers.

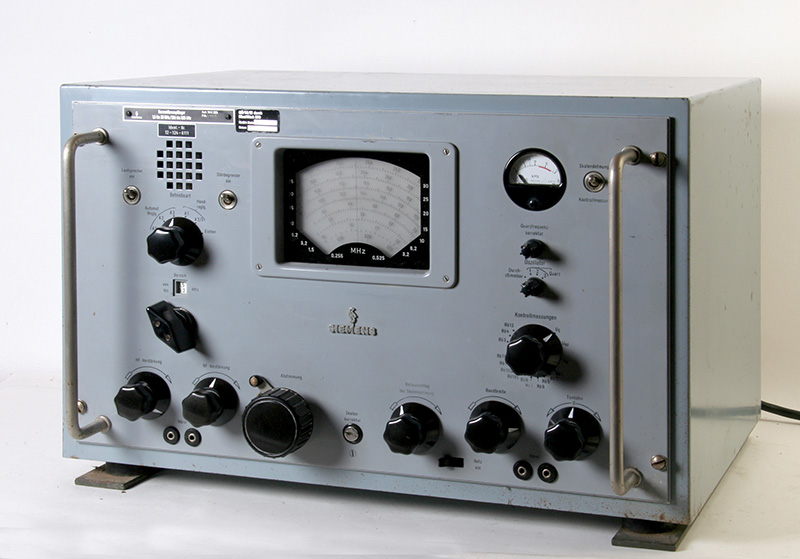

Een blik op de met rubberen stootdempers uitgeruste kast met daarin de E-309. Solide werk van ca. 38 kg zwaar.

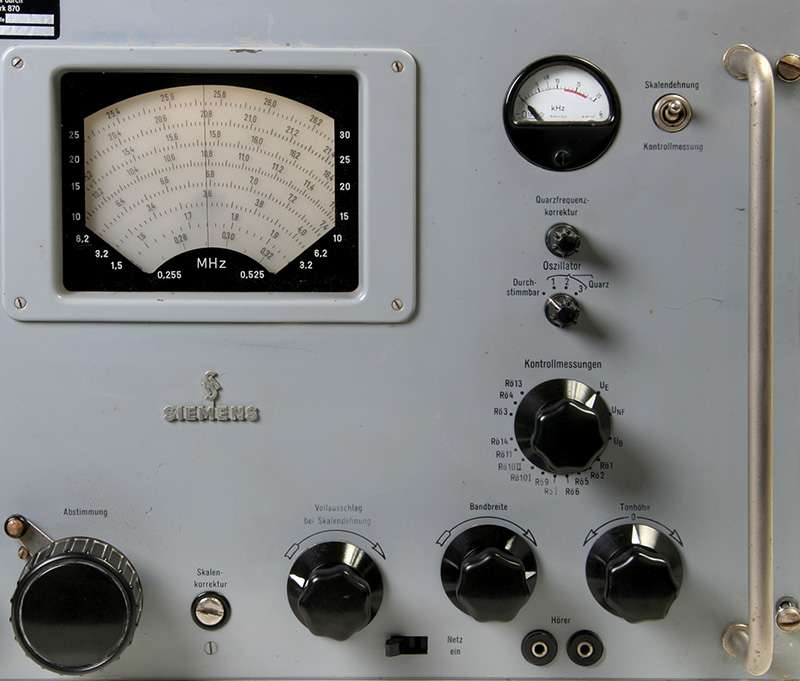

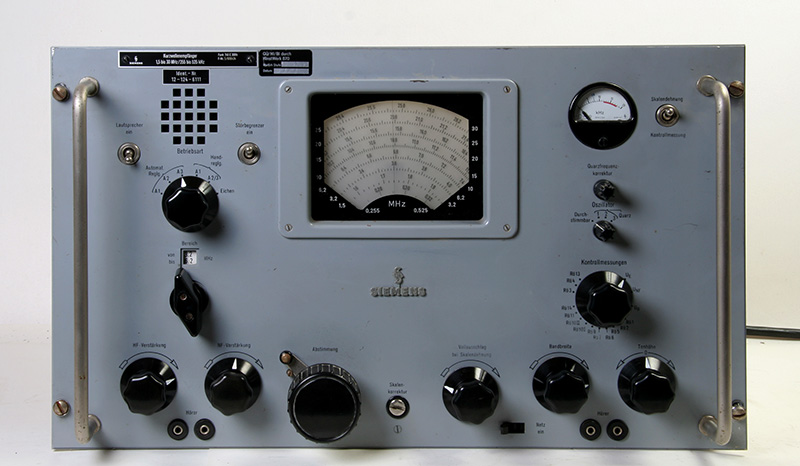

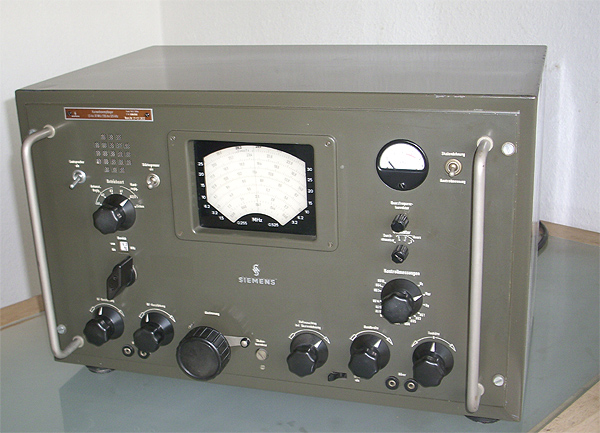

Het front met alle bedieningsorganen. Zeer overzichtelijk en eenvoudig.

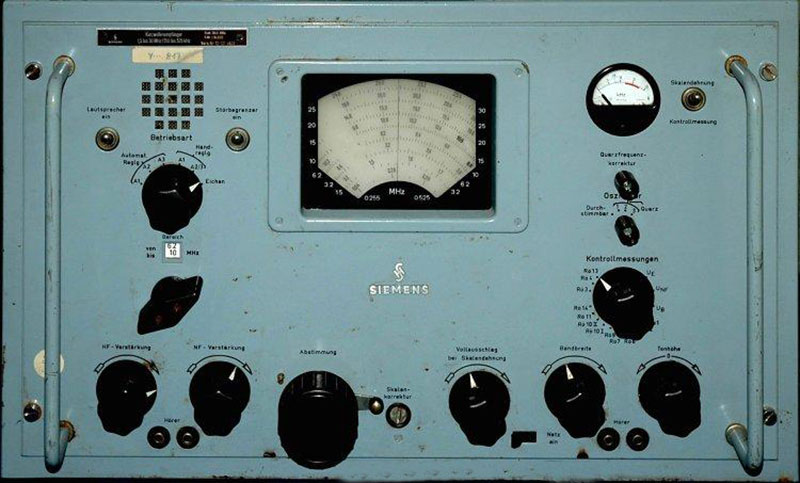

Een variant met een wat afwijkende kleurstelling.

Weer een ander soort.

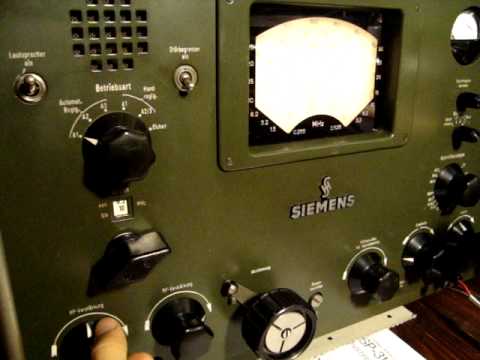

De Bundeswehr had er natuurlijk ook een groene uitvoering van. De afstemknop is niet zoiets als het stuurwieltje van
een Hallicrafters-ontvanger, hier ontbreekt domweg het afdekplaatje.

Specificaties:

Ontvangst frequenties: 255-525kHz + 1500- 30300kHz.
Ontvangstmethode: Enkelvoudige superheterodyne.
Ontvangstmodes: AM / CW / FAX
Gevoeligheid: <0,25 µV 10dB
Middenfrequency: 1326khz
Antenne Ingangsimpedanties: 50 - 75 Ohm en hoogohmig
BFO frequentie: Afstembaar
Bandbreedte: regelbaar
Hoofdtelefoonaansluiting: 2 stuks / 600ohm
Aantal buizen: 14, 7xEF93 1xEK90 3xECC81 2xEB91 1XEL90
Afmetingen: 550x355x407mm.
Bouwjaar: ca.1958
Gewicht: 38kg

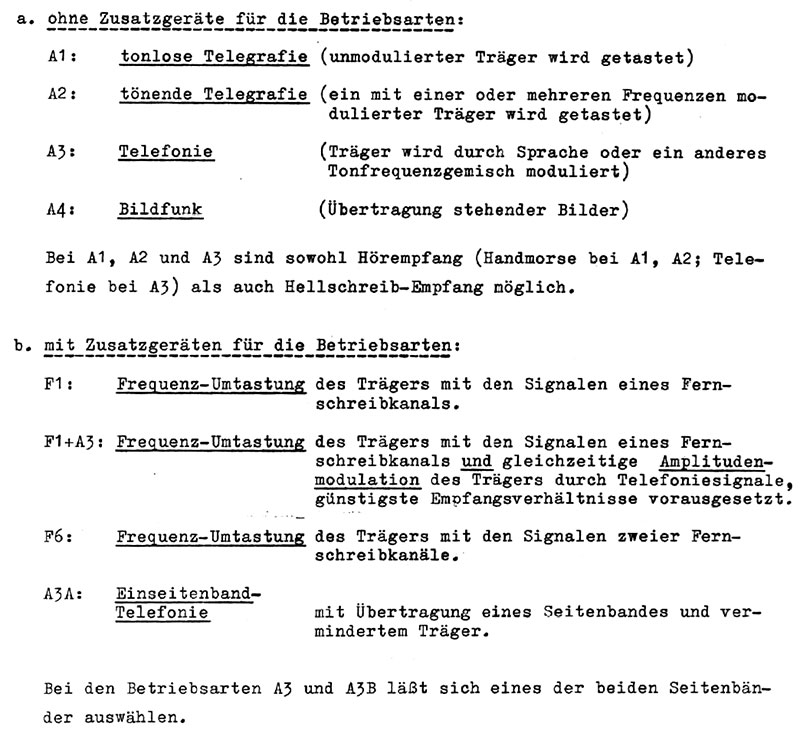

De Modes:

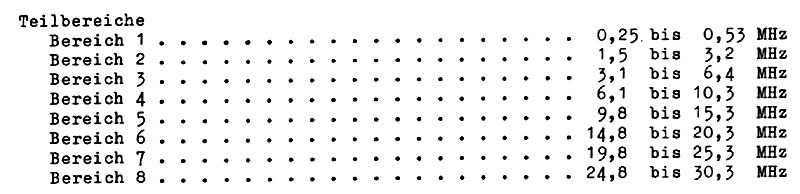

Het bereik:

De HF-trap wordt met een EF93 geregeld, mixer een EK90, de oscillator met ECC81. MF van 1326 kHz met regelbaar kristal-
filter.Ook met EF93's bezet. Op onderstaande afbeeldingen is te zien hoe het toestel in elkaar steekt.
Aan de onderzijde van deze pagina bevindt zich een link naar een document dat de ontvanger beschrijft.

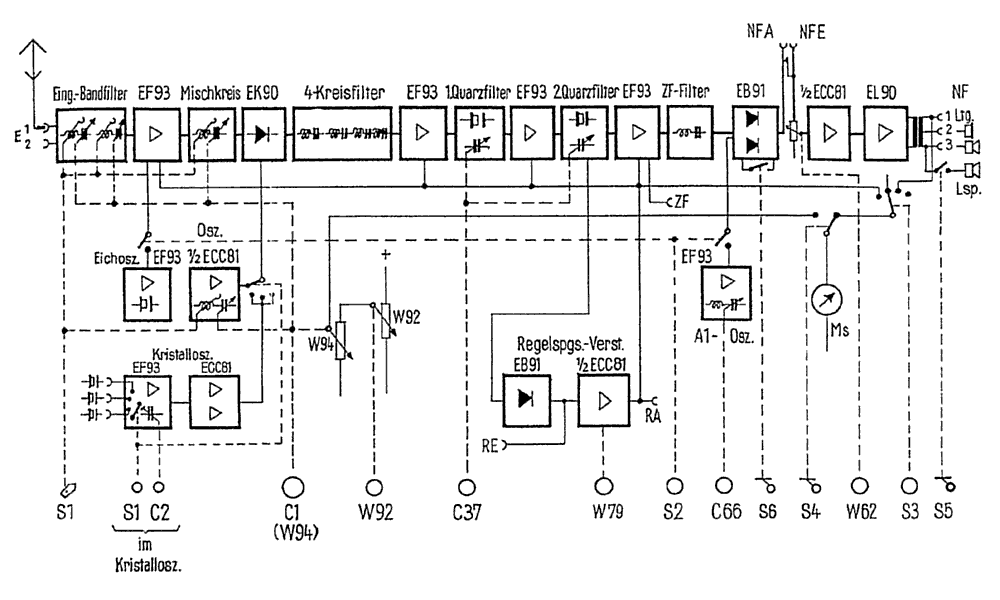

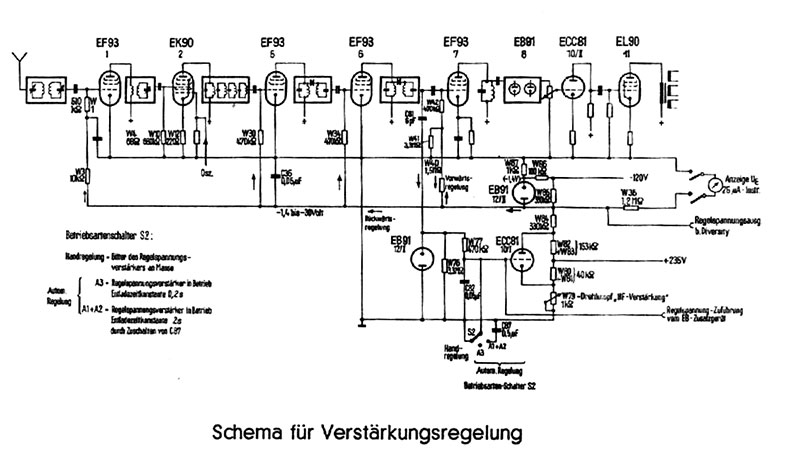

Blokschema van de ontvanger.

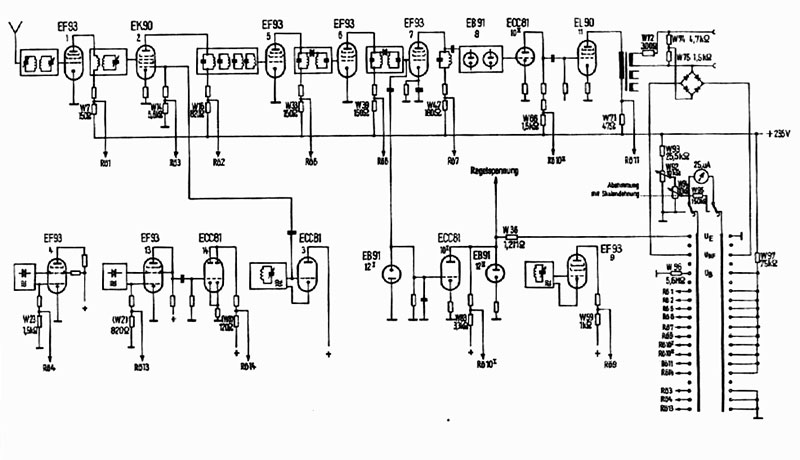

De controlemetingen.

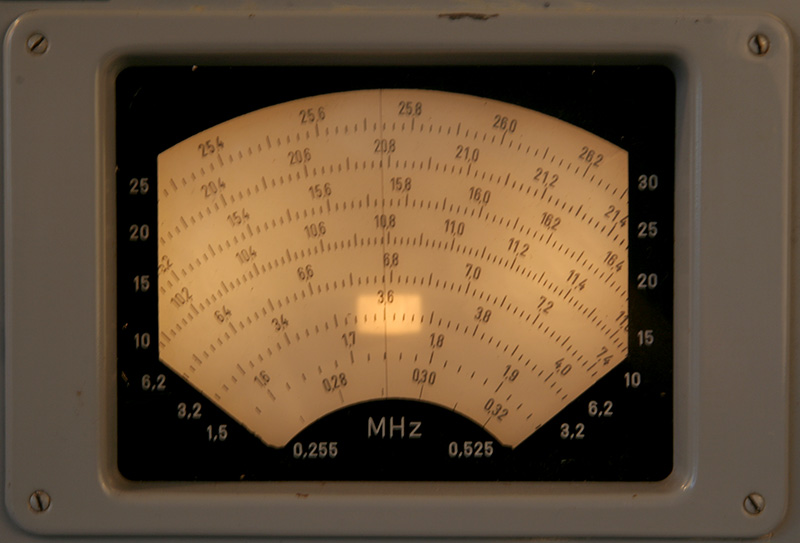

De schaal met als wijzer een haarfijne dubbele streep die er voor zorgt dat de afleesprecisie optimaal is. Philips deed dat door achter de
wijzer een spiegelende schaal te plaatsen met een messcherpe aanwijzer.

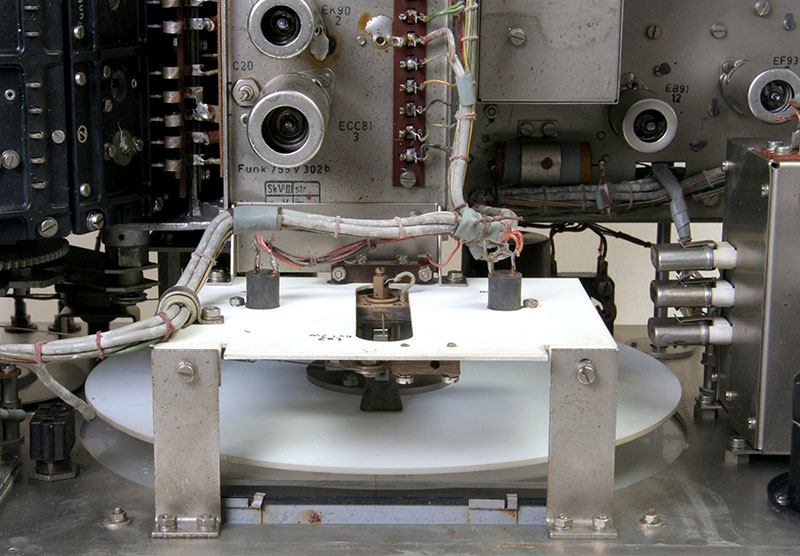

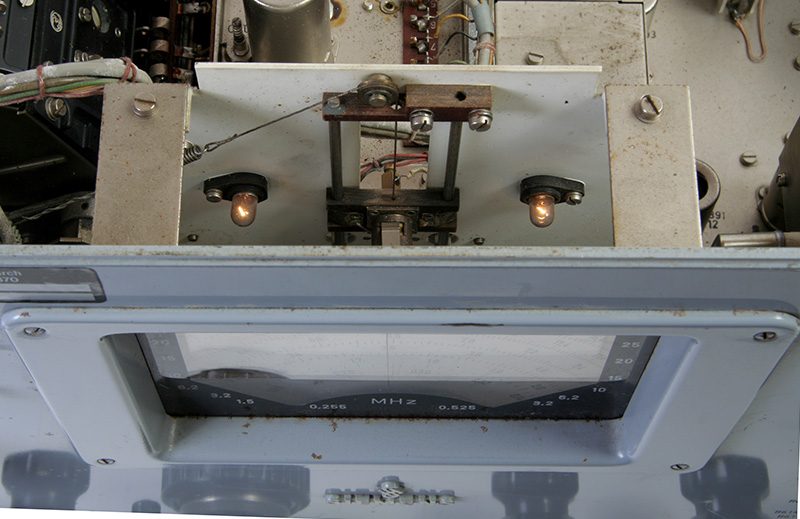

Als het apparaat ingeschakeld is wordt de gehele schaal verlicht en de preciese afstemplek wordt verlicht met een klein venstertje. Achter dit geheel
bevindt zich een liftje met een klein schijnwerpertje, dat omhoog en omlaag gehesen wordt met een kabeltje dat weer aangedreven wordt door
de bandschakelaar. Heel vernuftig, ik ben er alleen nog niet achter hoe je dat lampje kunt vervangen.

Tussen de twee lampjes bevindt zich de schijwerperlift.

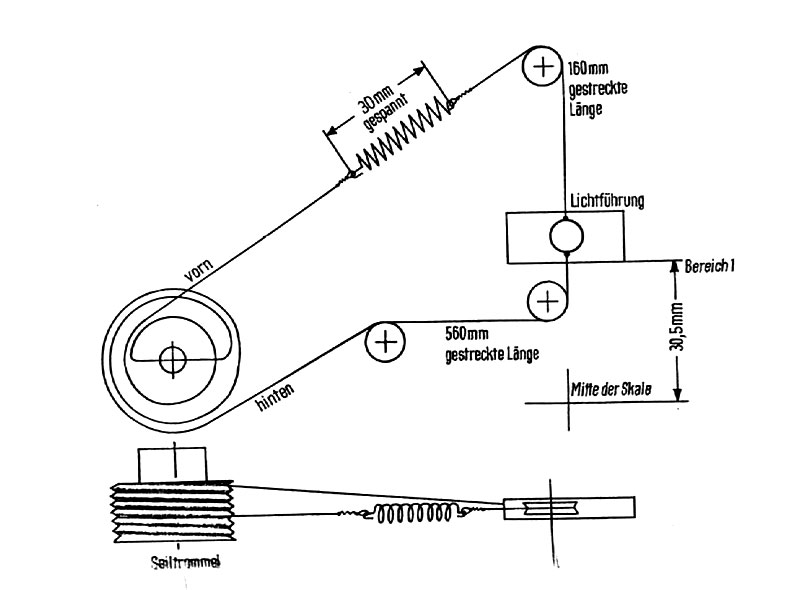

Wanneer het touwtje stuk is, op deze wijze repareren...

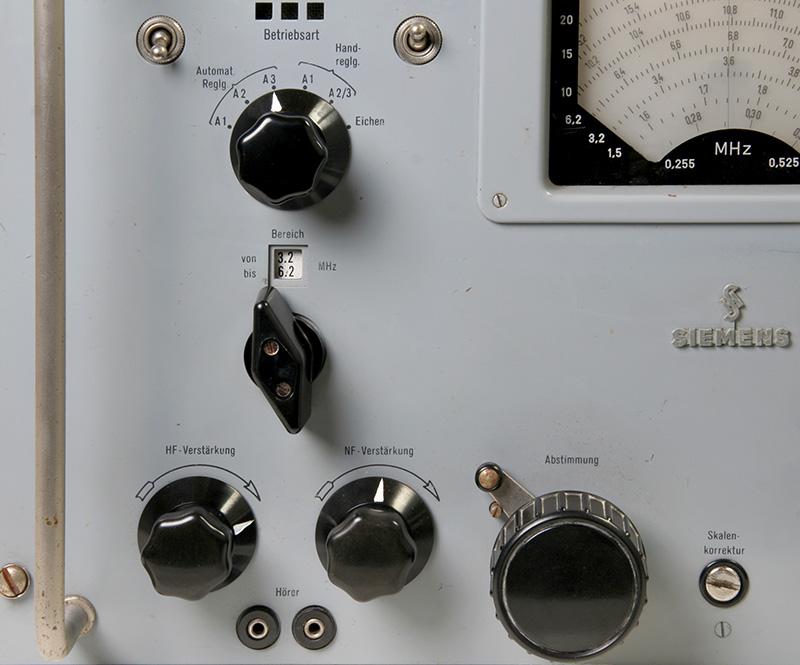

De bedieningselementen aan de linker kant.

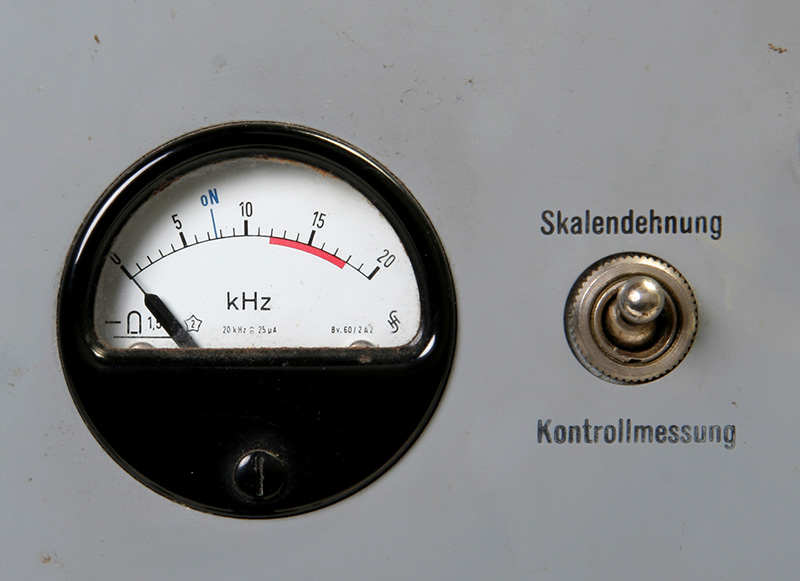

De rechter kant met ook de instelling van de 20 kHz uitslag van de meter..

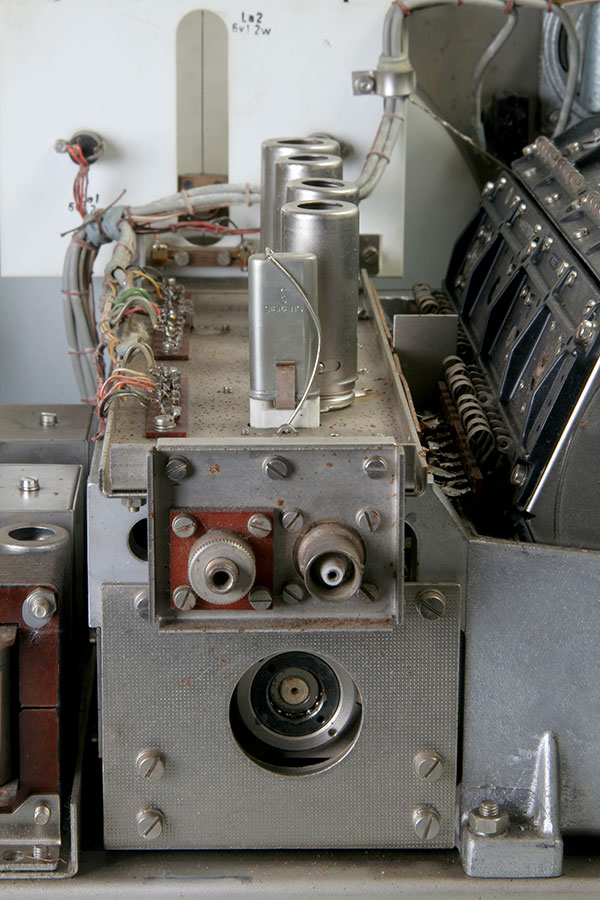

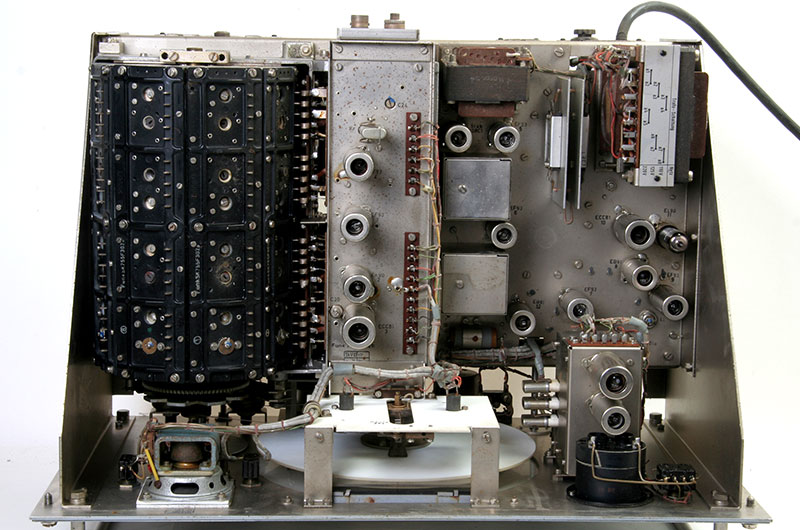

De bovenzijde met links de kolossale spoeltrommel, midden de HF-strip met IJk-oscillator van 100 kHz. Rechts MF, LF , BFO en limiters.

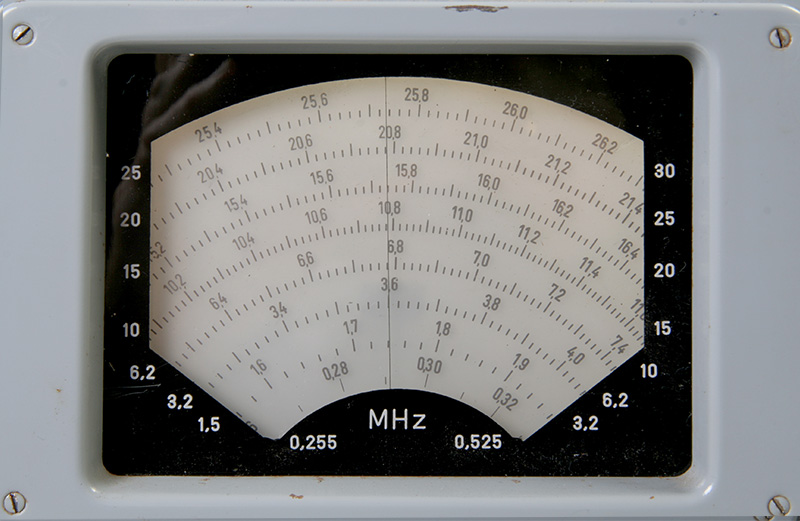

De grote afstemschaal.

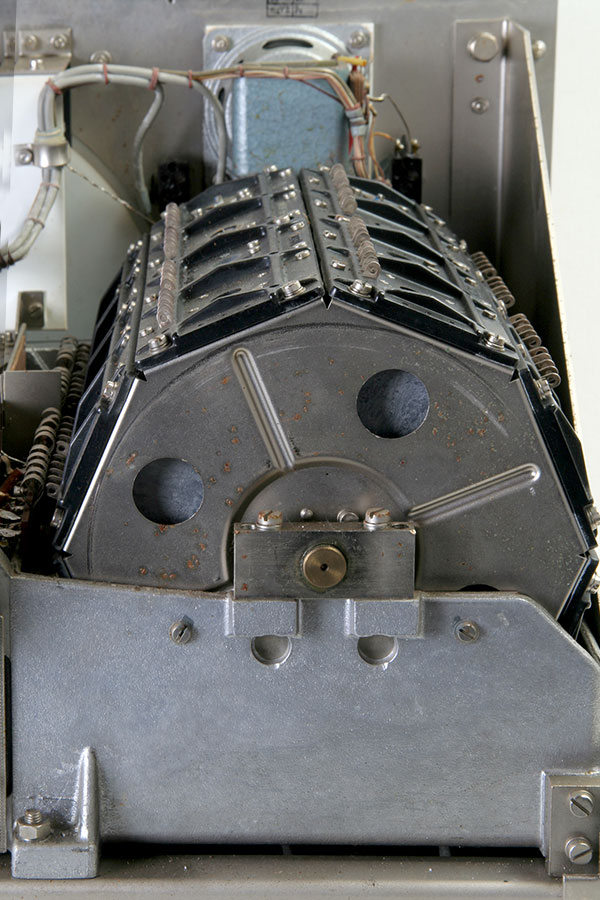

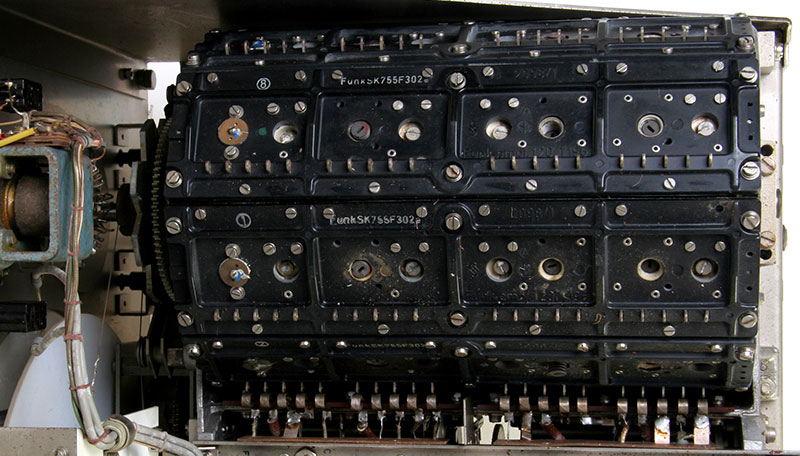

Spoeltrommel, aan de afmetingen kan het niet liggen dat het toestel in het begin nogal doof was.

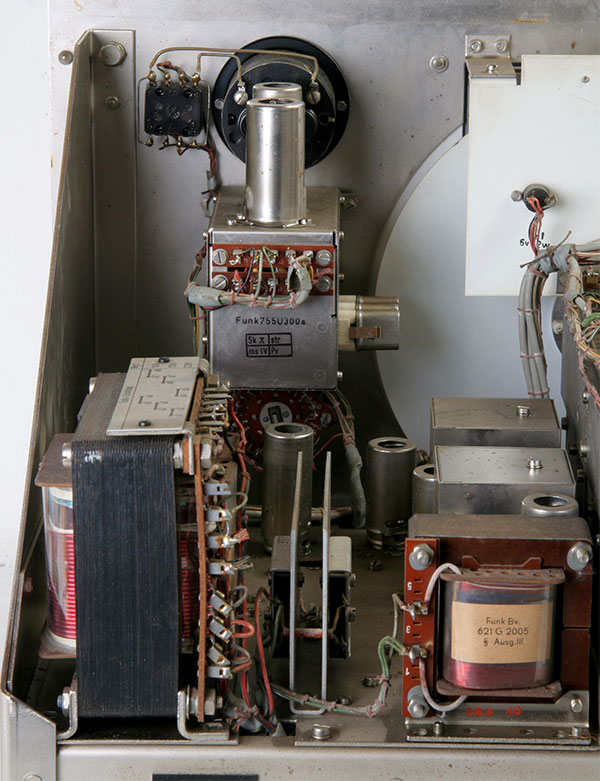

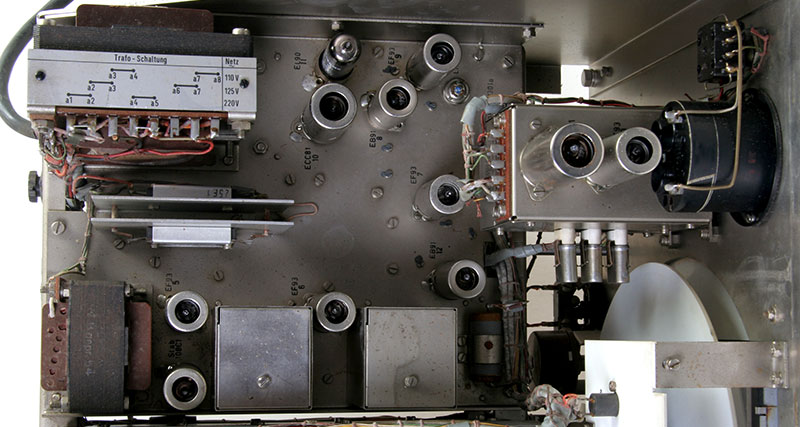

Voedingsgedeelte met selenium-gelijkrichters. De eindtrap met EL90 en BFO + X-tal oscillator. De EB91's voor AVC en noiselimiter.

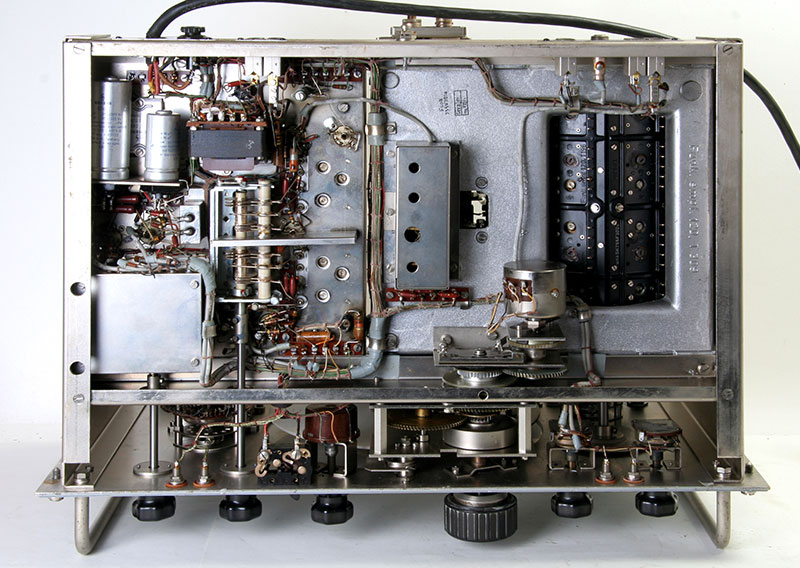

De onderkant, je kunt er nog van alles in bouwen. Echt nodig is dat niet, het toestel doet dat wat er van verlangd wordt.

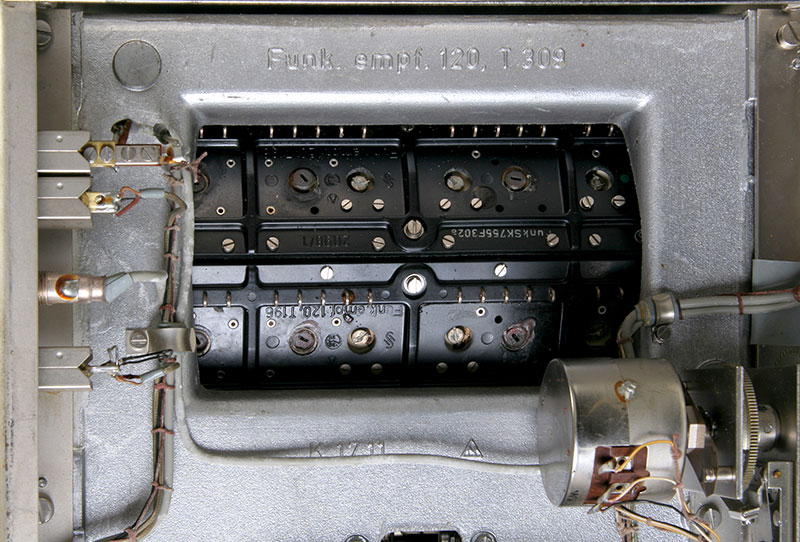

De spoeltrommel is gemonteerd op een stuk giet-aluminium.

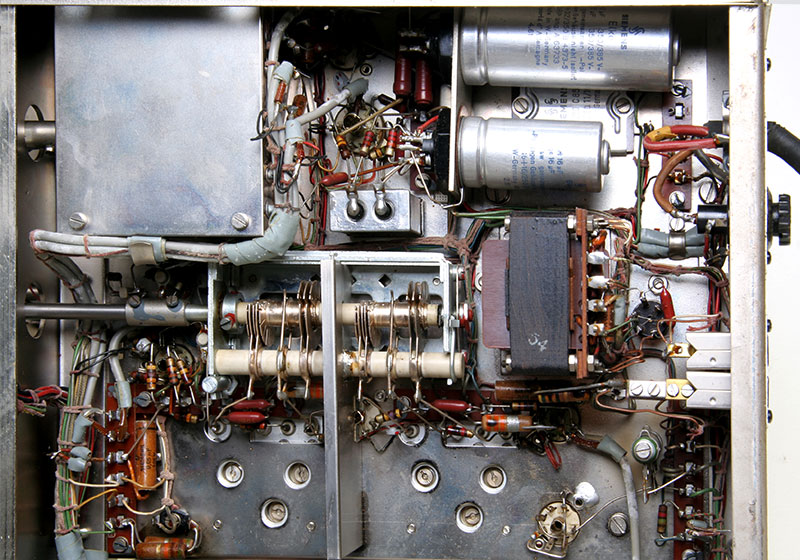

De MF van 1326 kHz, de filters zitten in de vierkante blokjes. Zonder wobbulator en gedegen kennis wordt het afgeraden aan de MF-
versterker te sleutelen. Niet doen dus.

De bandbreedte regeling, werkt goed!!

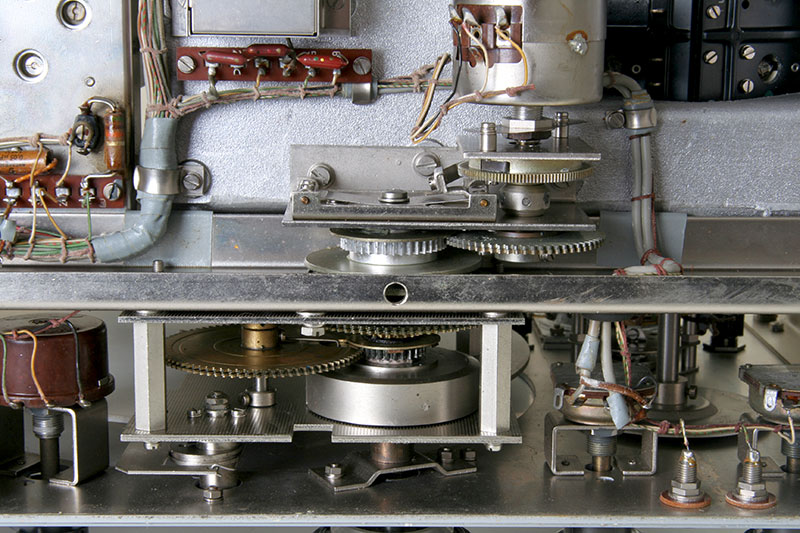

Afstemtandwielen, het lijkt wel een uurwerk.

Een heel mooi systeem voor fijnafstemming. De tandwielen voor de gekoppelde afstem/potmeter.

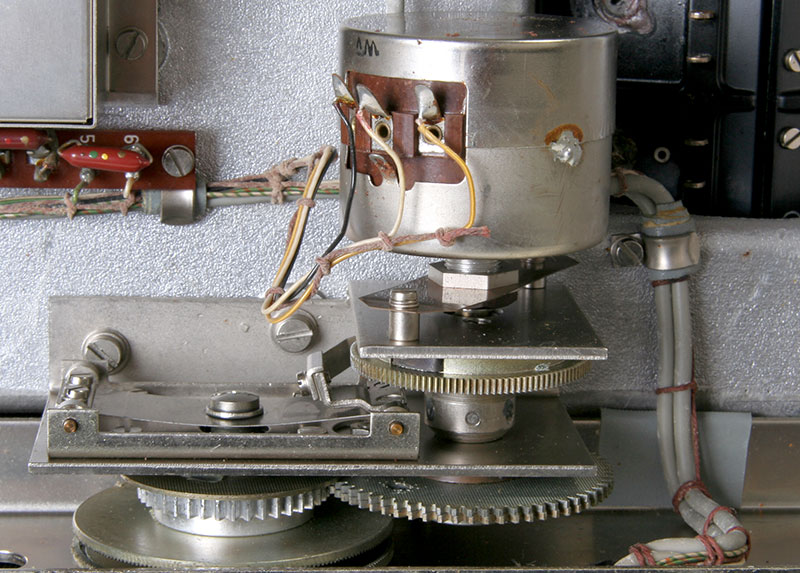

Door de wijzer van de afstemming op een ijkpunt neer te zetten, dan de knop indrukken en de wijzer naar het volgende 20 kHz-streepje
zetten. De meter met de potmeter op 20 instellen. Nu is het bereik tussen begin en plus 20 kHz op een kHz nauwkeurig op
deze meter af te stemmen. Heel listig.

De achterkant.

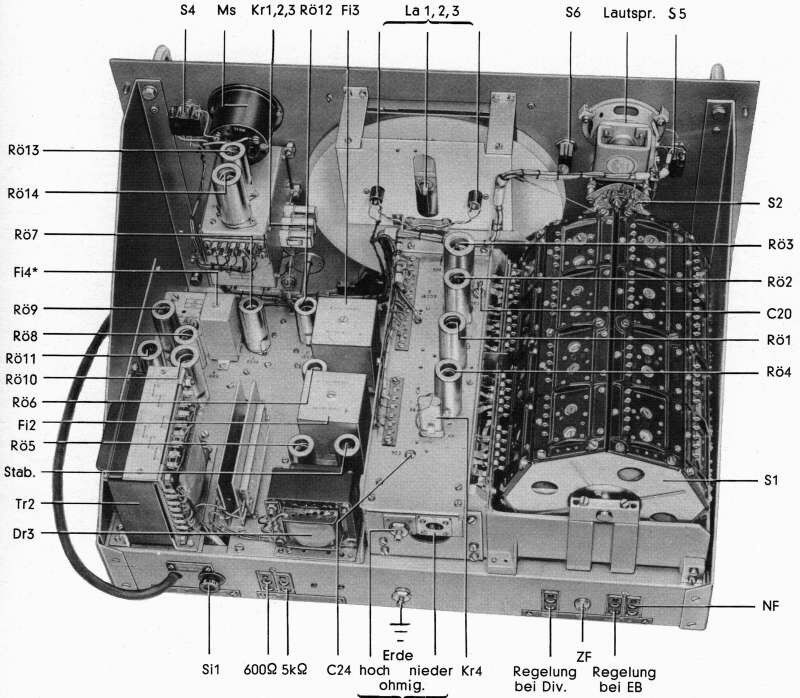

De plaats van de onderdelen.

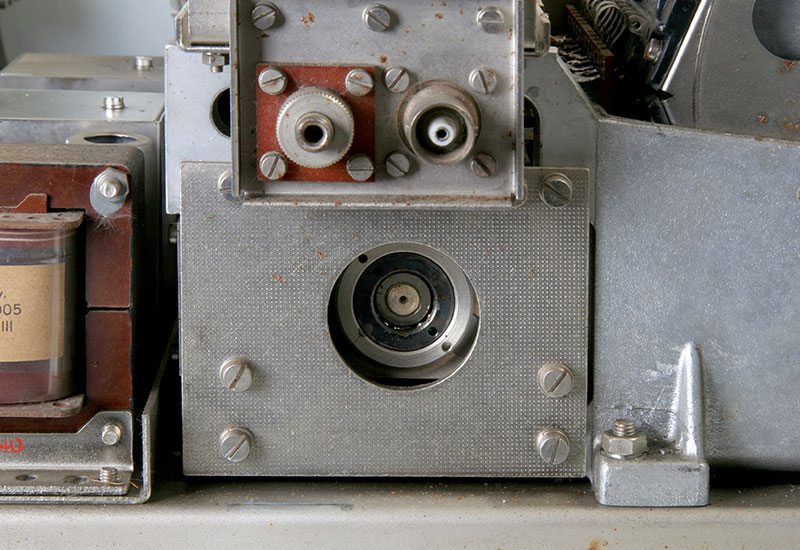

Het lager van de afstem-C is, zoals dat hoort, voorzien van kogellagers. Boven de twee aansluitingen voor de antenne.
Deze uitvoering is het b-type met twee antenne-impedanties.

Voedingstrafo en gelijkrichters.

HF-versterker, mixer en IJk-oscillator. Rechts zijn de kontakten met de spoeltrommel te zien.

Detail van de trommel.

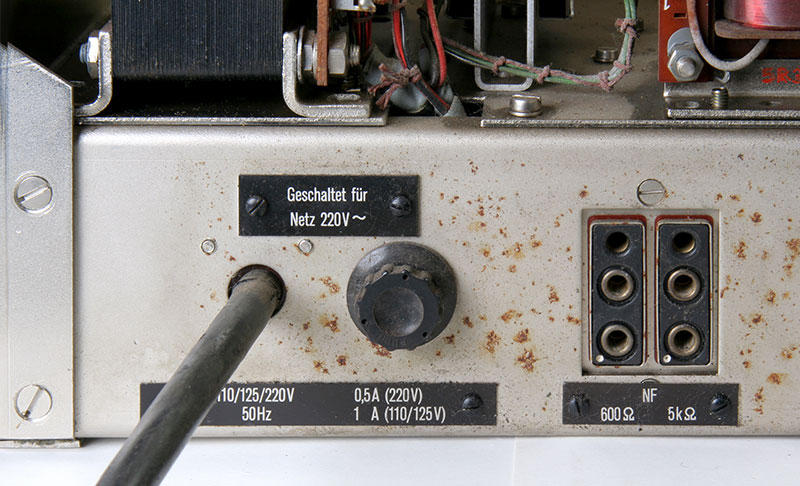

Netspanningsingang en LF-outputs.

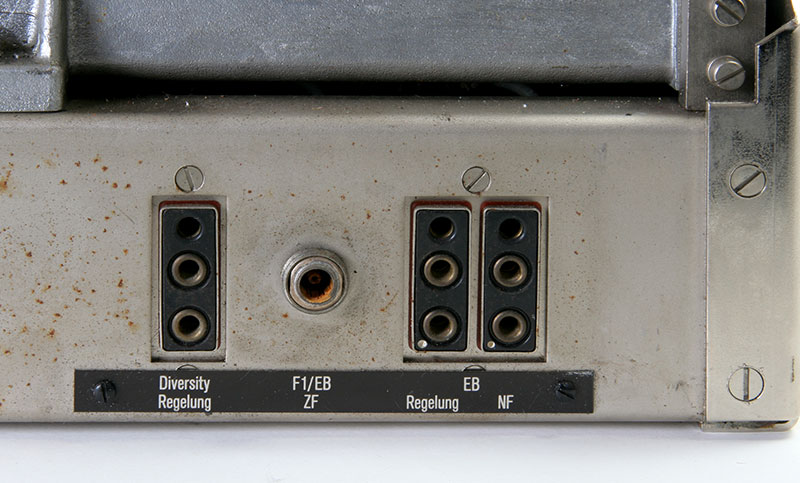

Uitgangen voor diversity, MF-signaal , AVC -signaal en LF in.

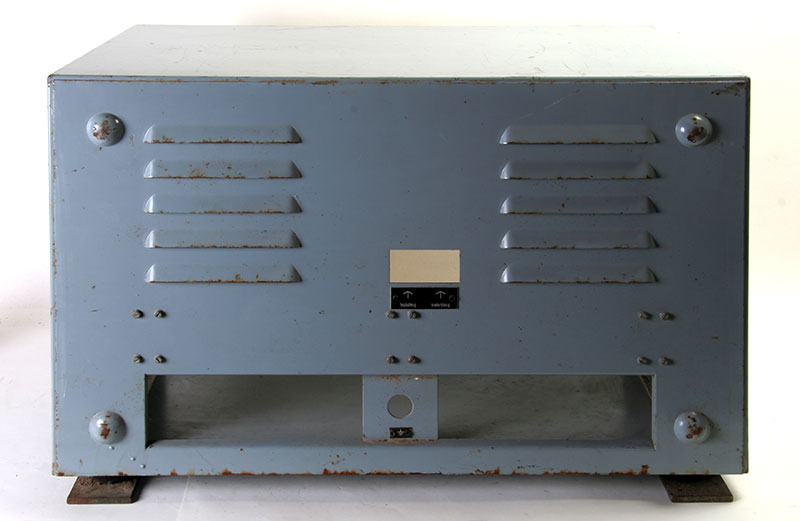

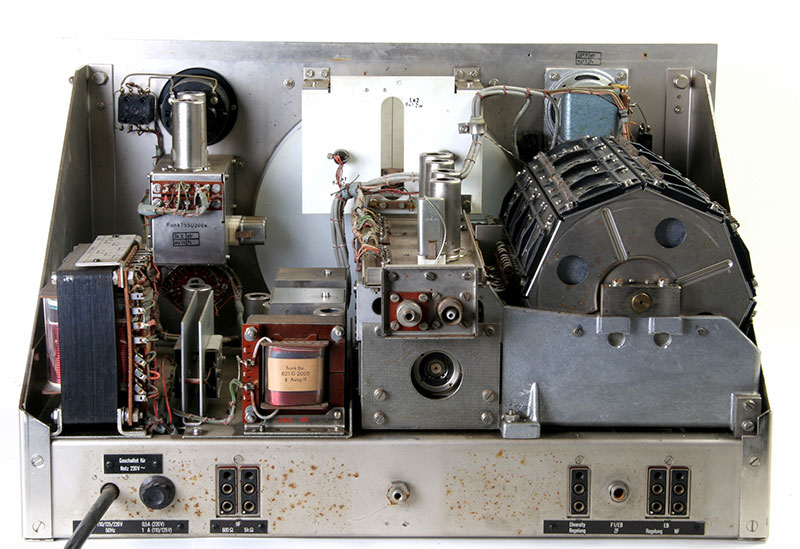

De achterkant van de lijvige kast.

Een installatie aan boord van een schip met de E-309 en veel ander mooi spul. Te zwaar om op zolder te hebben.

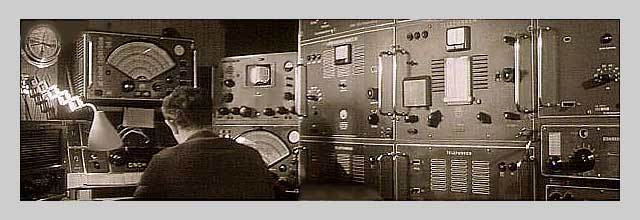

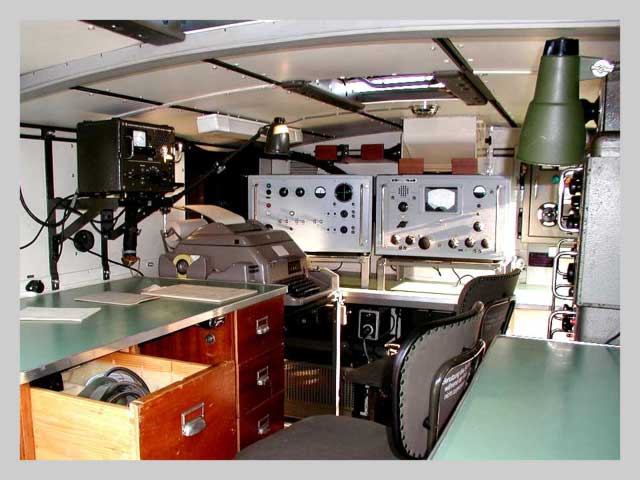

Interieur van( waarschijnlijk) een M.A.N. 630 radio-wagen. (Gegevens van PA3GGR)

En hier nog een link naar de beschrijving van de ontvanger ( Met dank aan BAMA-bestanden)
