Remote Control Equipment RC-261

Remote Control Equipment RC-261, bestaat uit een RM-52, RM53, microfoons en hoofdtelefoons Ze zitten verpakt in tas bag BG-168.

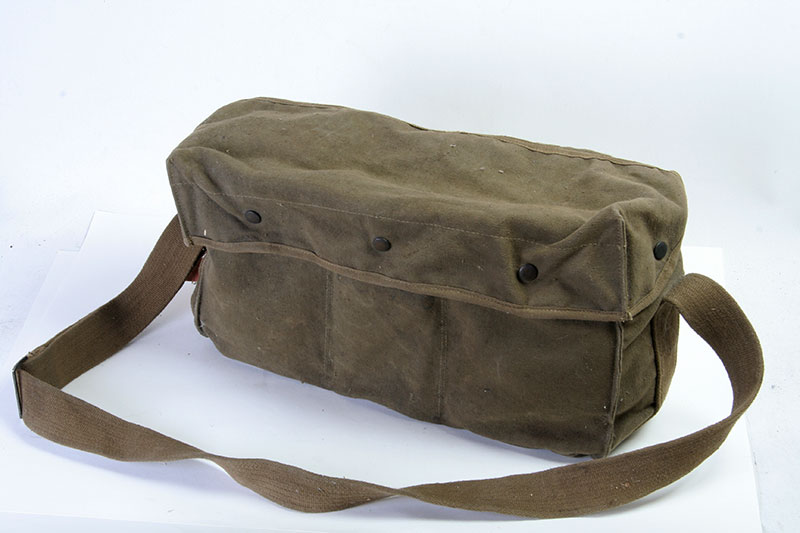

Een afbeelding van de gesloten canvastas BG-168.

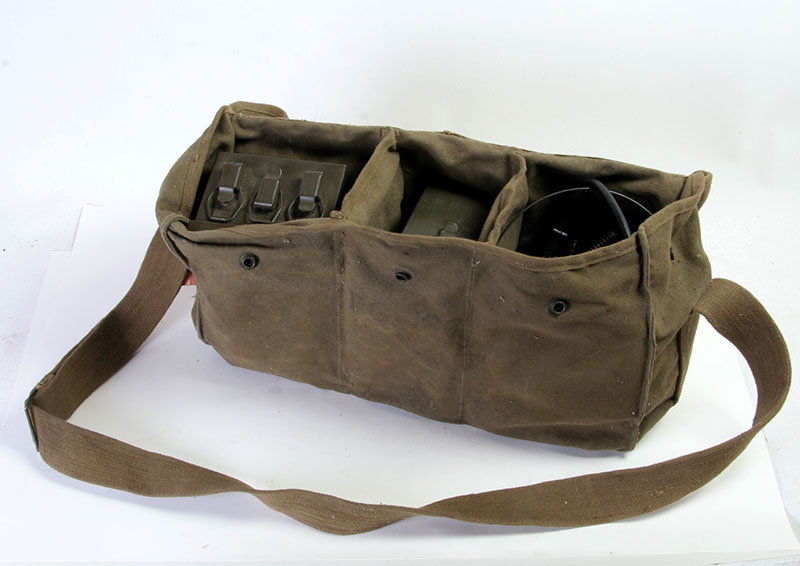

Het geopende klepje, de inhoud is al zichtbaar.

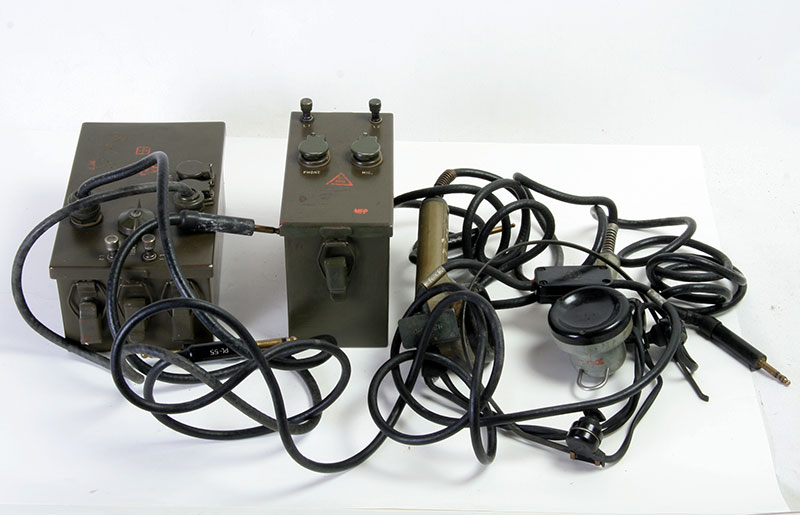

De totale inhoud, er hoort nog een technische handleiding bij, de TM-2632, deze is onder aan deze pagina als pdf beschikbaar.

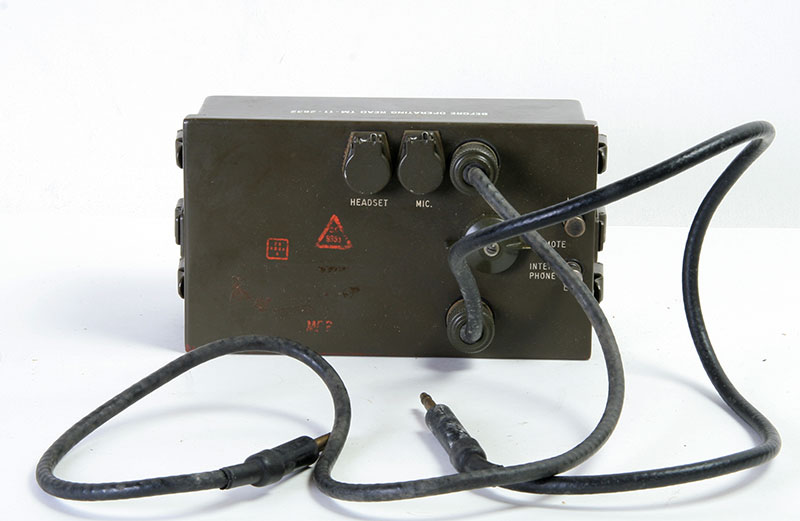

MS-53, dit toestel wordt aangesloten op de radioset, bv. een BC652/BC653. De ene plug is voor de microfoon en de andere voor de telefoon.

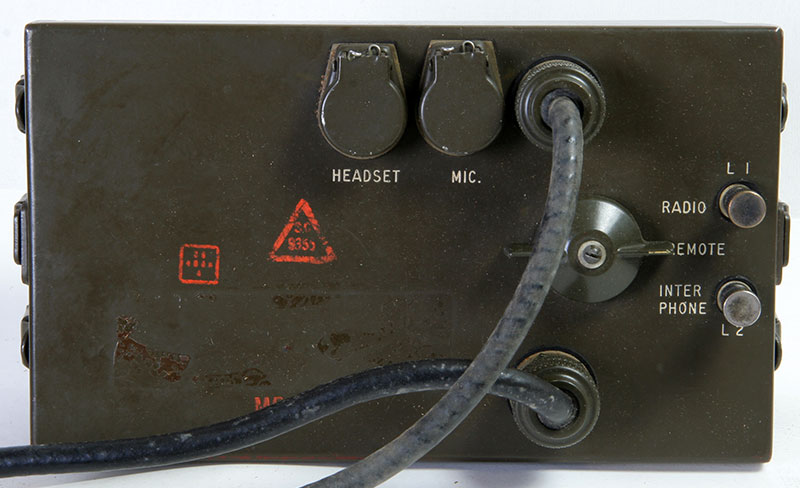

Voorkant van RM-53.

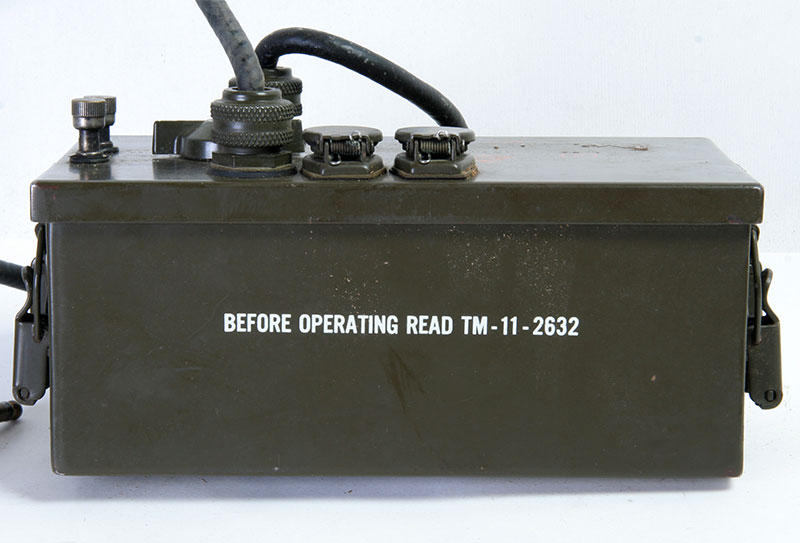

Dat doen we dus normaal gesproken nooit, maar het zou toch wel handig zijn.

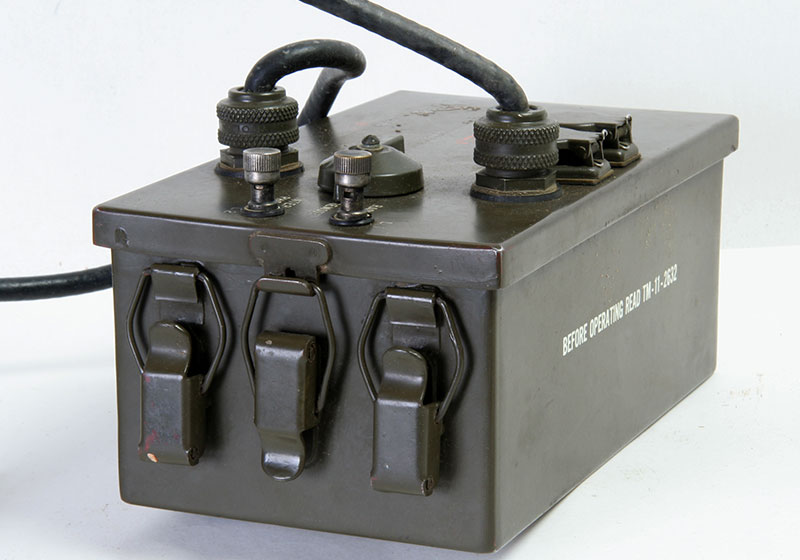

Totaal zes sluitingen, twee dienen voor de deksel van het kastje. De andere vier zullen wel bedoeld zijn om het apparaat op een andere set te monteren.

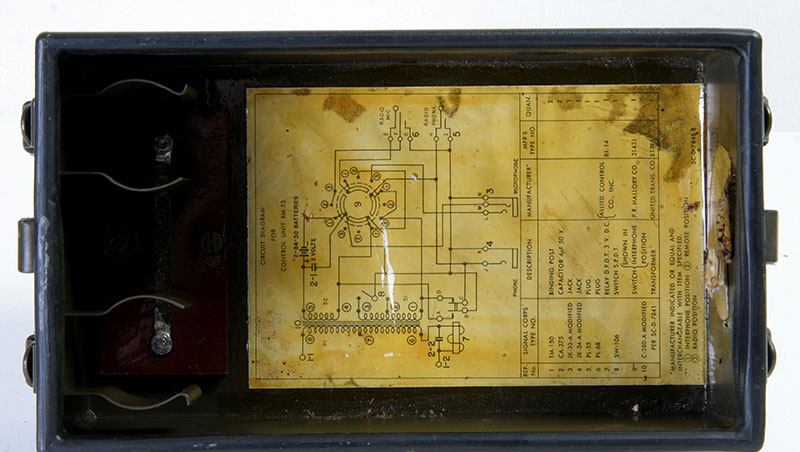

De binnenkant van RM-53 met schema.

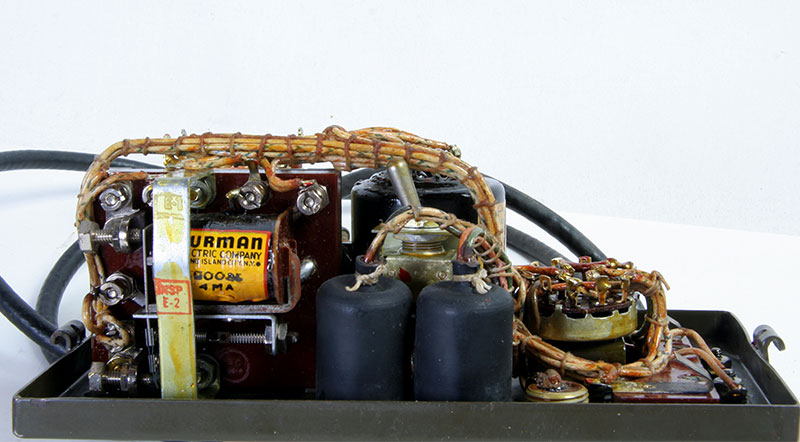

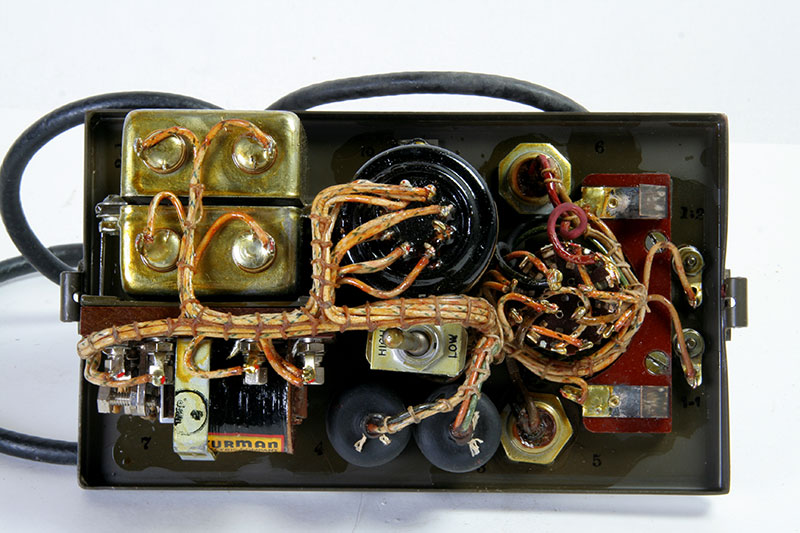

Het binnenwerk met de High/Low-schakelaar. Deze moet worden ingesteld, afhankelijk van de ingangsimpedantie van de aangesloten radioset. Dat geldt dan ook voor RM-52.

De zijkant van het binnenwerk.

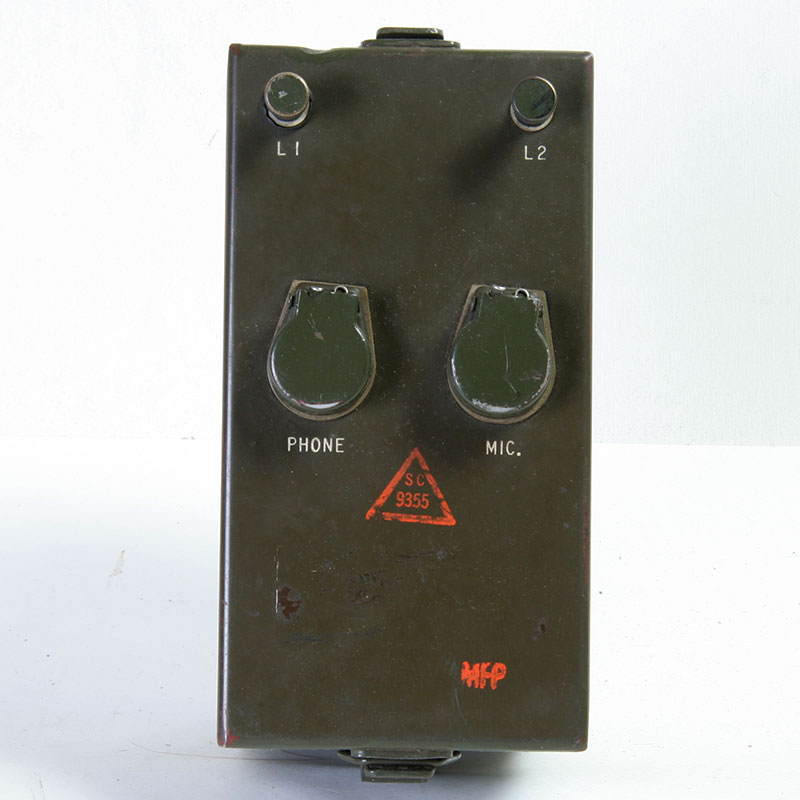

RM-52, de remote control die op een maximale afstand van een halve mijl gebruikt wordt.

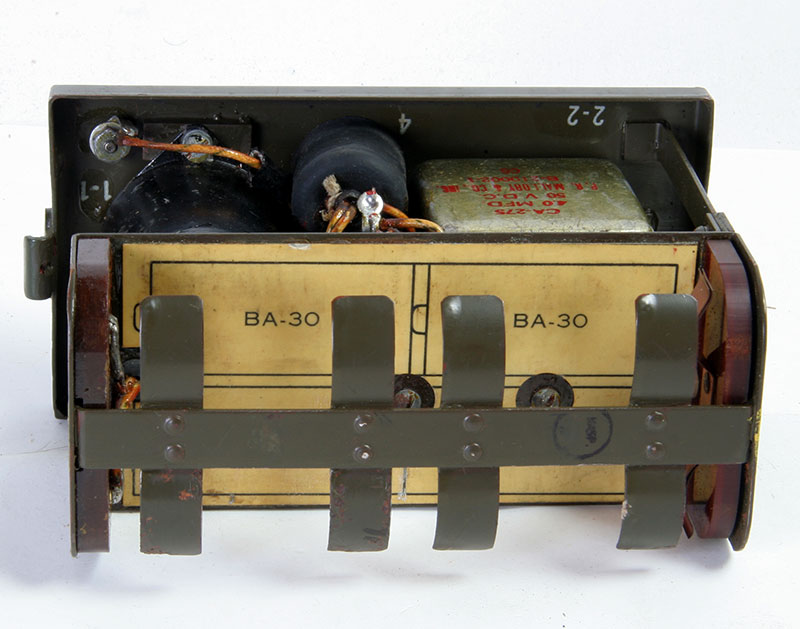

In tegenstelling tot de RM-52, die op twee batterijen werkt, heeft deze vier babycellen type BA-30 nodig.

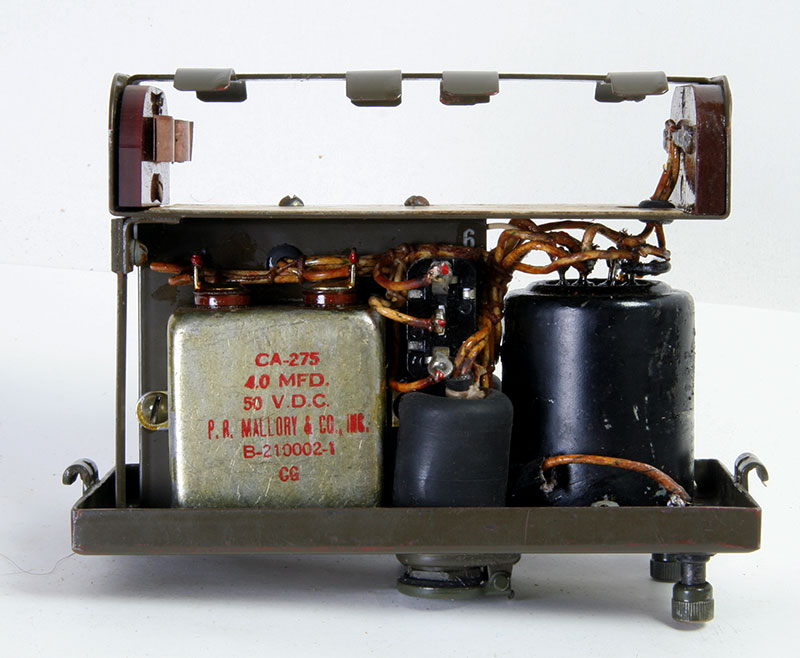

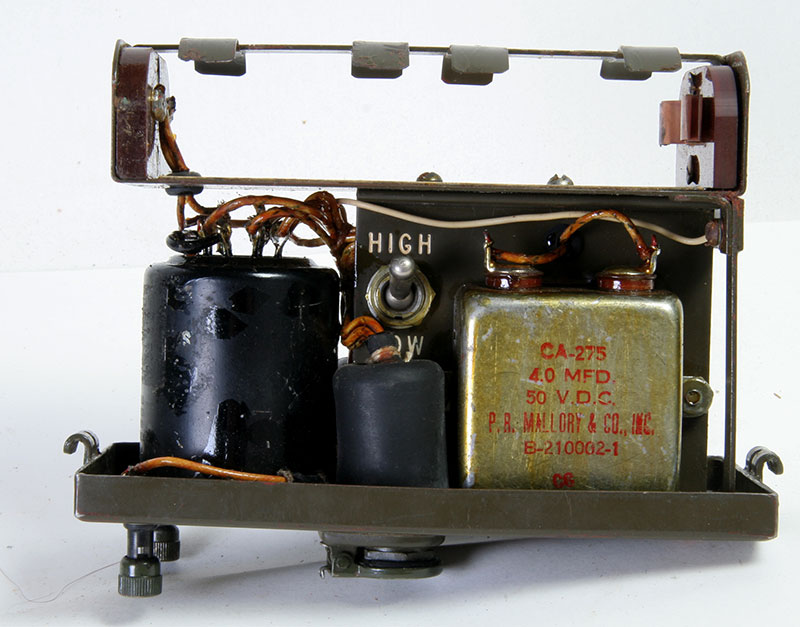

Zij-aanzicht van de binnenkant. Zie ook hier de High/Low-switch.

De andere kant.

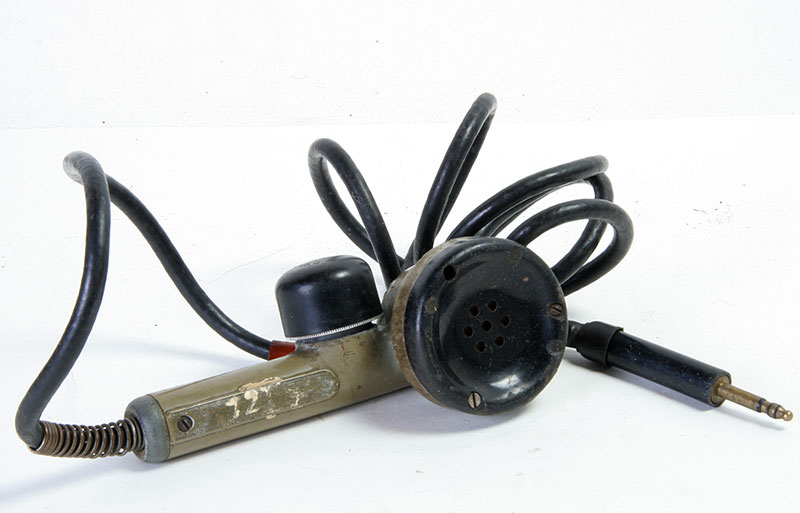

De bijgeleverde T-17-D microfoon. In de eerdere versies werd de T-17 uitvoering gebruikt. De "D" is van kunststof gemaakt, terwijl de T-17 van giet-aluminium gemaakt is.

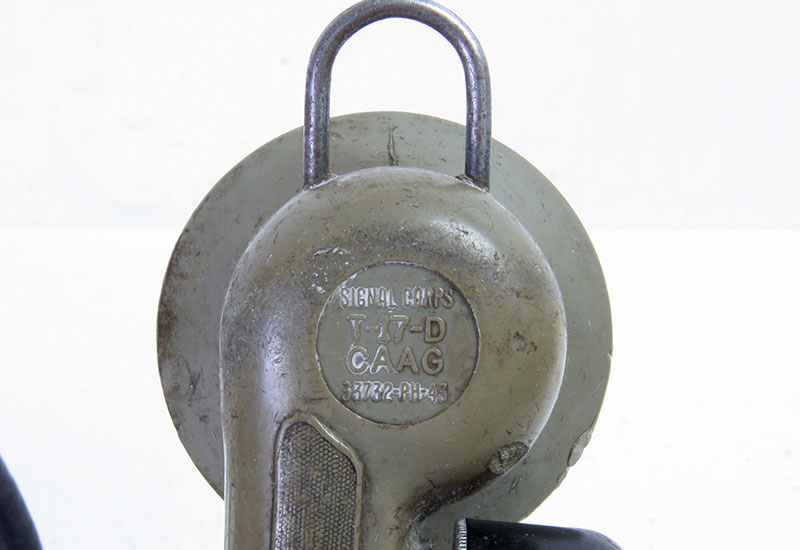

Typeplaatje met de aanduiding T-17-D van 1943. welke firma aangeduid is met CAAG weet ik niet.

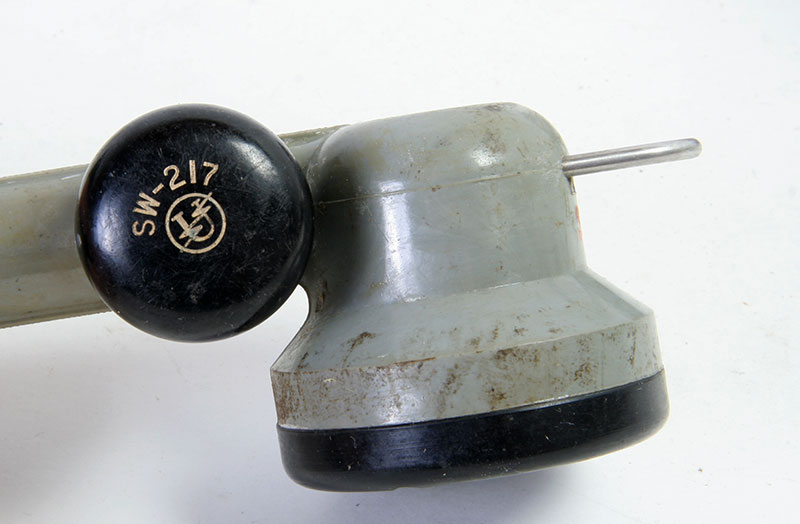

De PTT-schakelaar is SW-217.

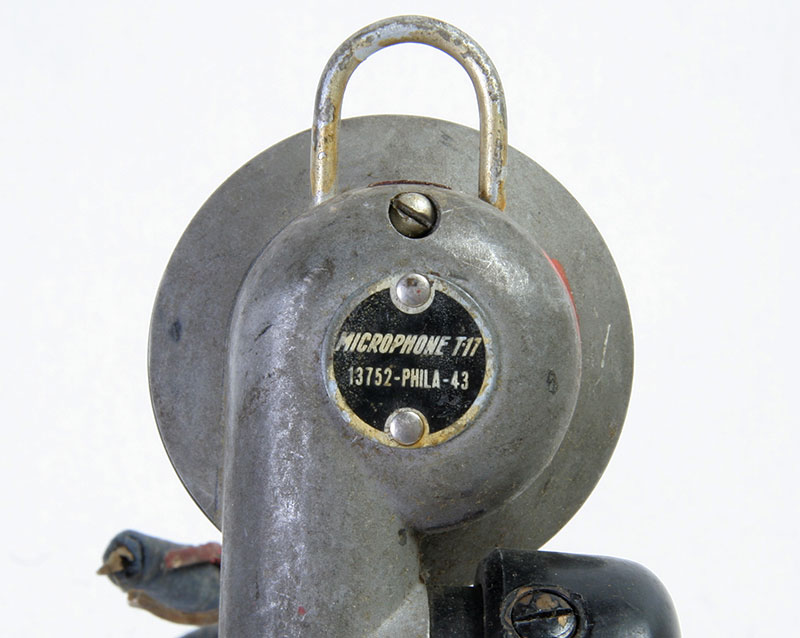

Eigenlijk hoort deze microfoon er bij, de T-17

Ook van 1943 maar dan van aluminium.

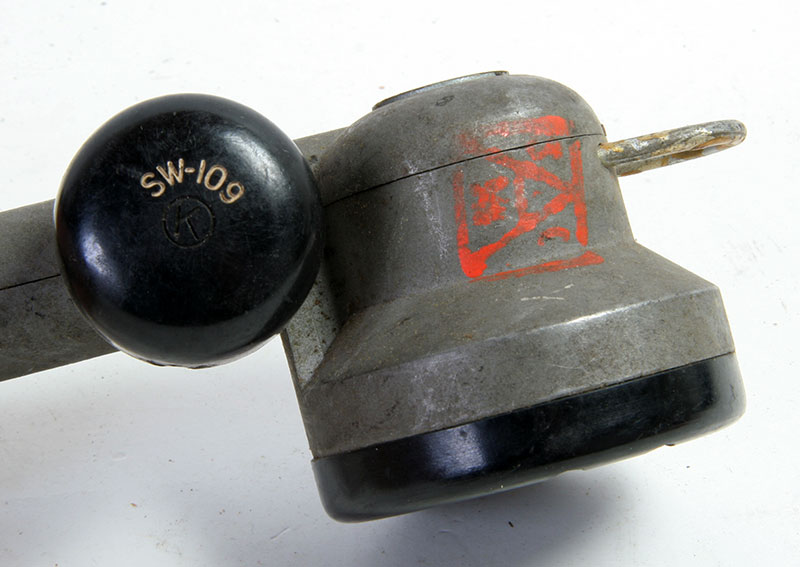

En natuurlijk met SW-109.....

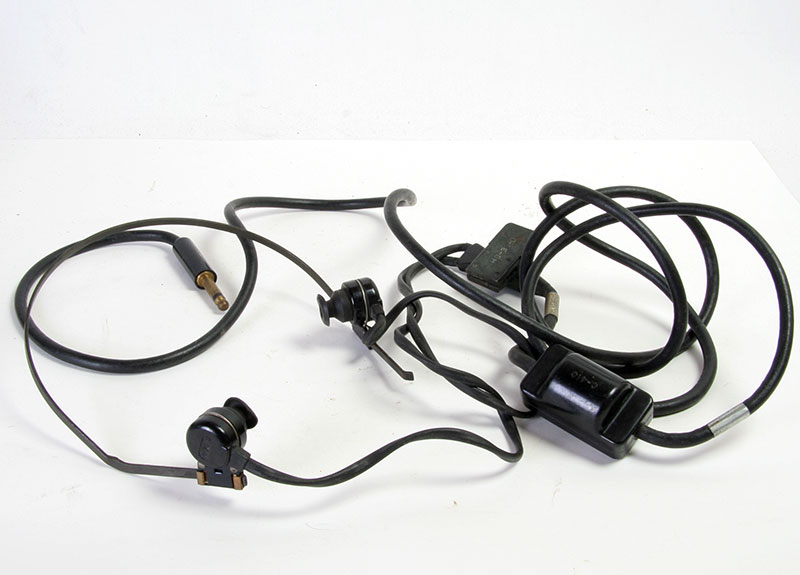

Om ook wat te kunnen horen, was ook een hoofdtelefoon aanwezig, de HS-30.

Het technische handboek in pdf-formaat: TM-11-2632 Grootte ca. 82 MB, dus dat duurt even.
