RT-3600

De RT-3600, een prachtig stuk techniek, gemaakt door Philips Telecommunicatie Industrie in Huizen

De set is voorzien van oerdegelijk materiaal en veel mechanische filters, de eisen van de Koninklijke Landmacht aan de producent, PTI, waren zo hoog, dat de RT-3600 een technisch wonder mag heten.
Het frequentiebereik loopt van 26.000 tot 69.950 MHz. in stappen van 50 kHz. Voor meer gegevens van de set verwijs ik naar de vele sites waar uitgebreide informatie van de RT-3600 te vinden is:

http://www.dafyp408.nl/radios/radio.htm
http://www.rt3600.nl/radio/radioindex.htm

Verder levert een zoektocht op "Google" heel veel informatie over de Rt-3600 op. Wat verder volgt zijn wat afbeeldingen van de set met enig toebehoren.

Door op de afbeeldingen te klikken verkrijgt U een vergroting in een nieuw venster.

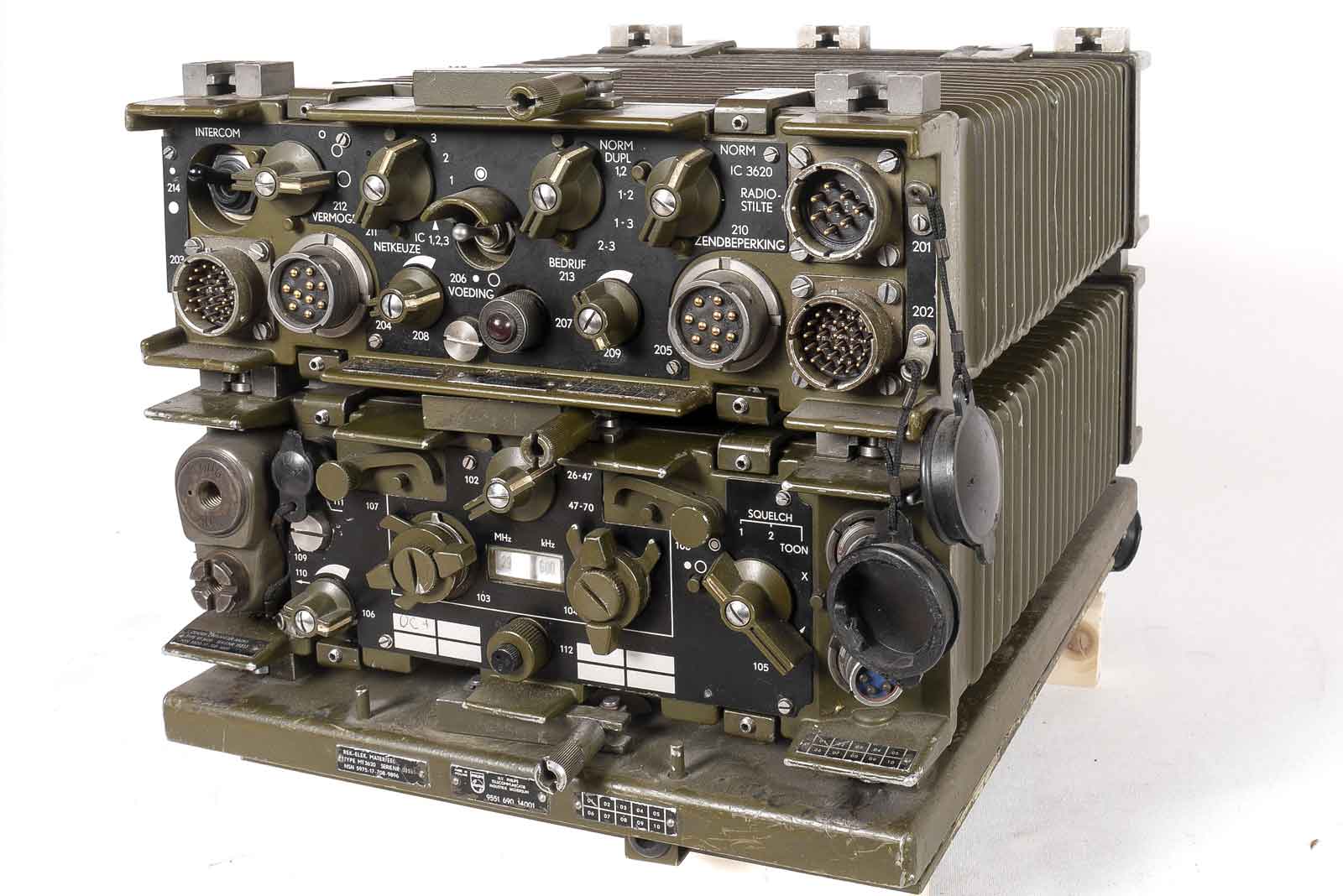

De set bestaande uit de RT-3600 met daar boven op de IC-3620, gemonteerd op mounting MT-3620

De RT-3600 met AM-3600 in de kast.

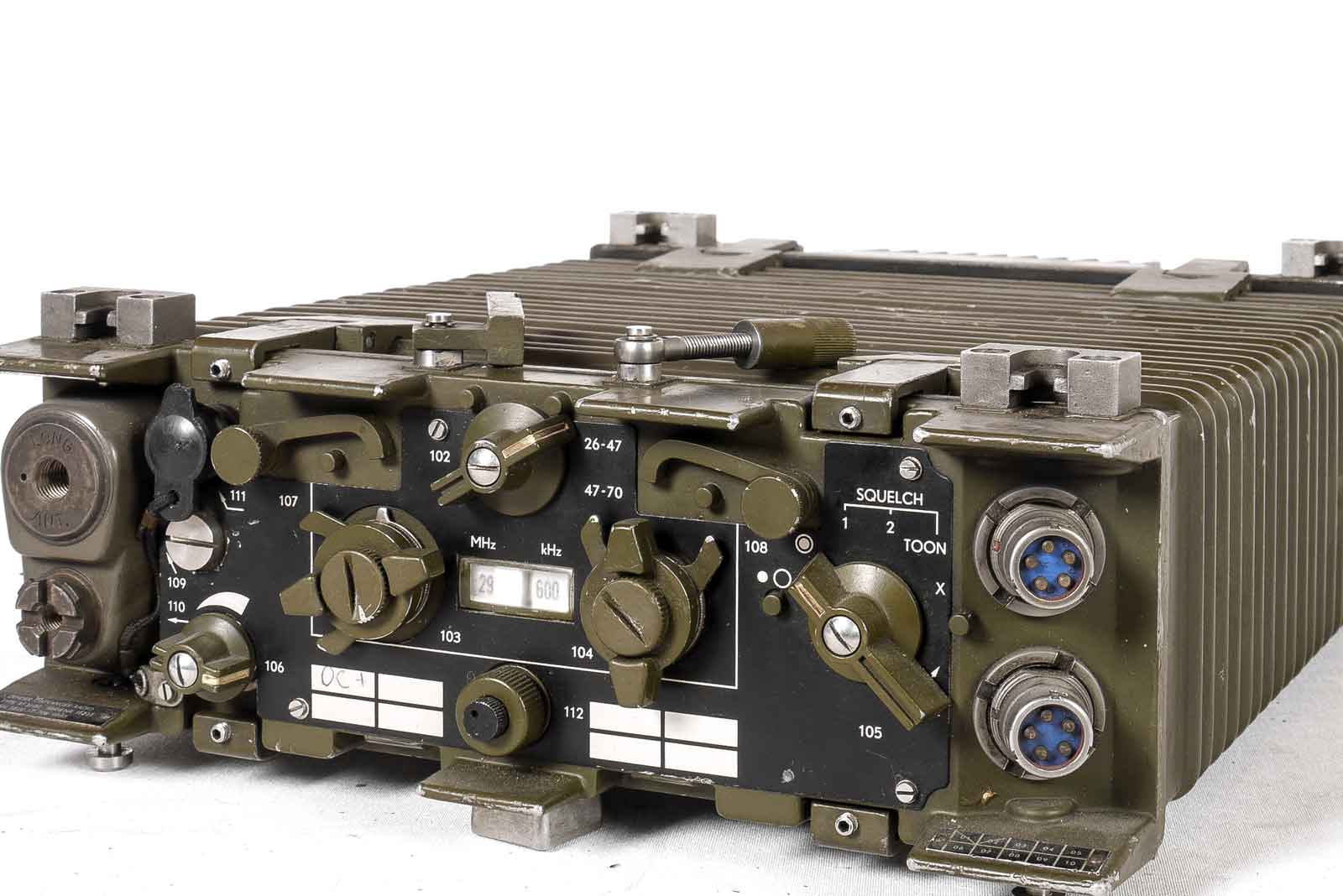

Dit is dan het hart van de set, de RT-3600 zender/ontvanger.

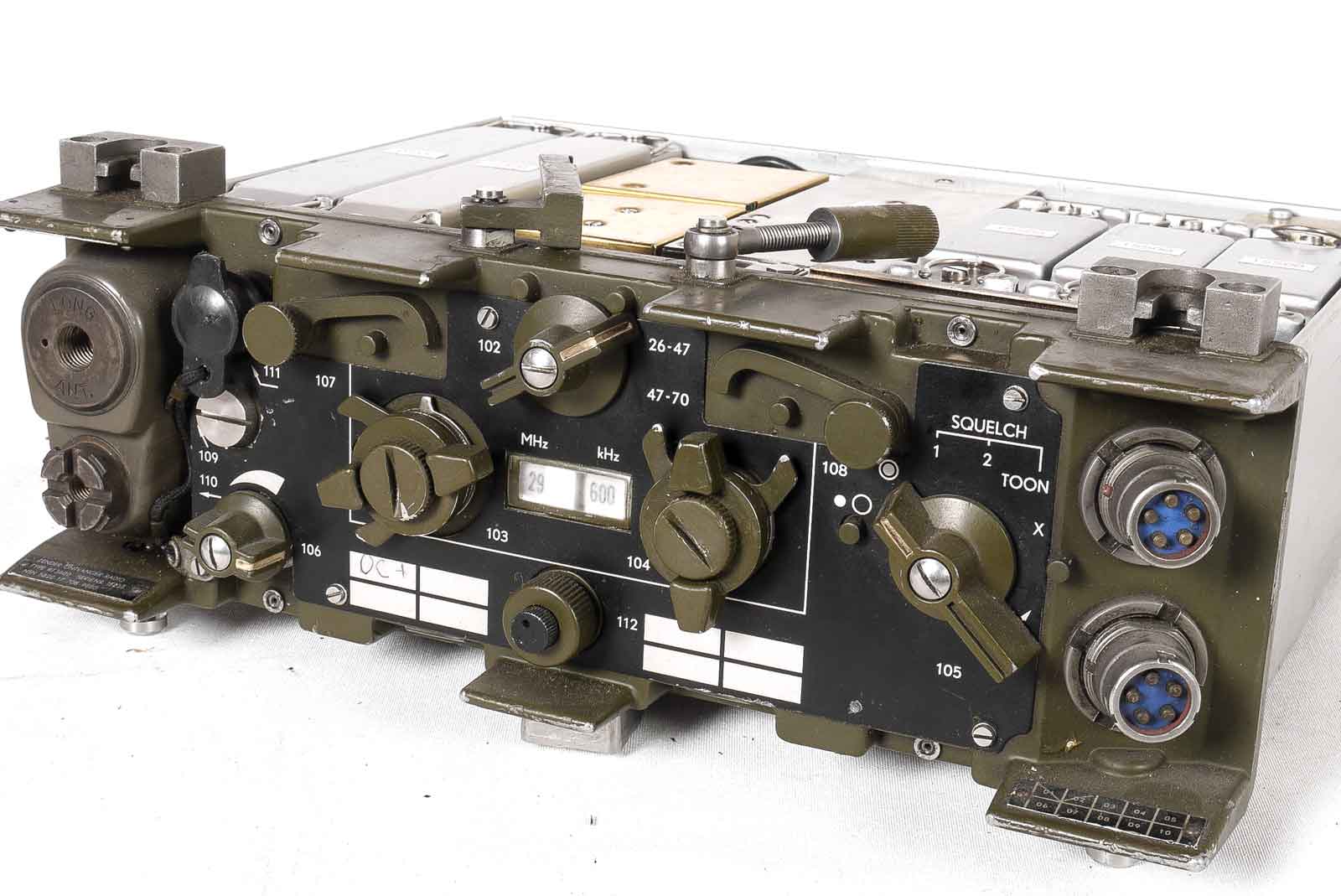

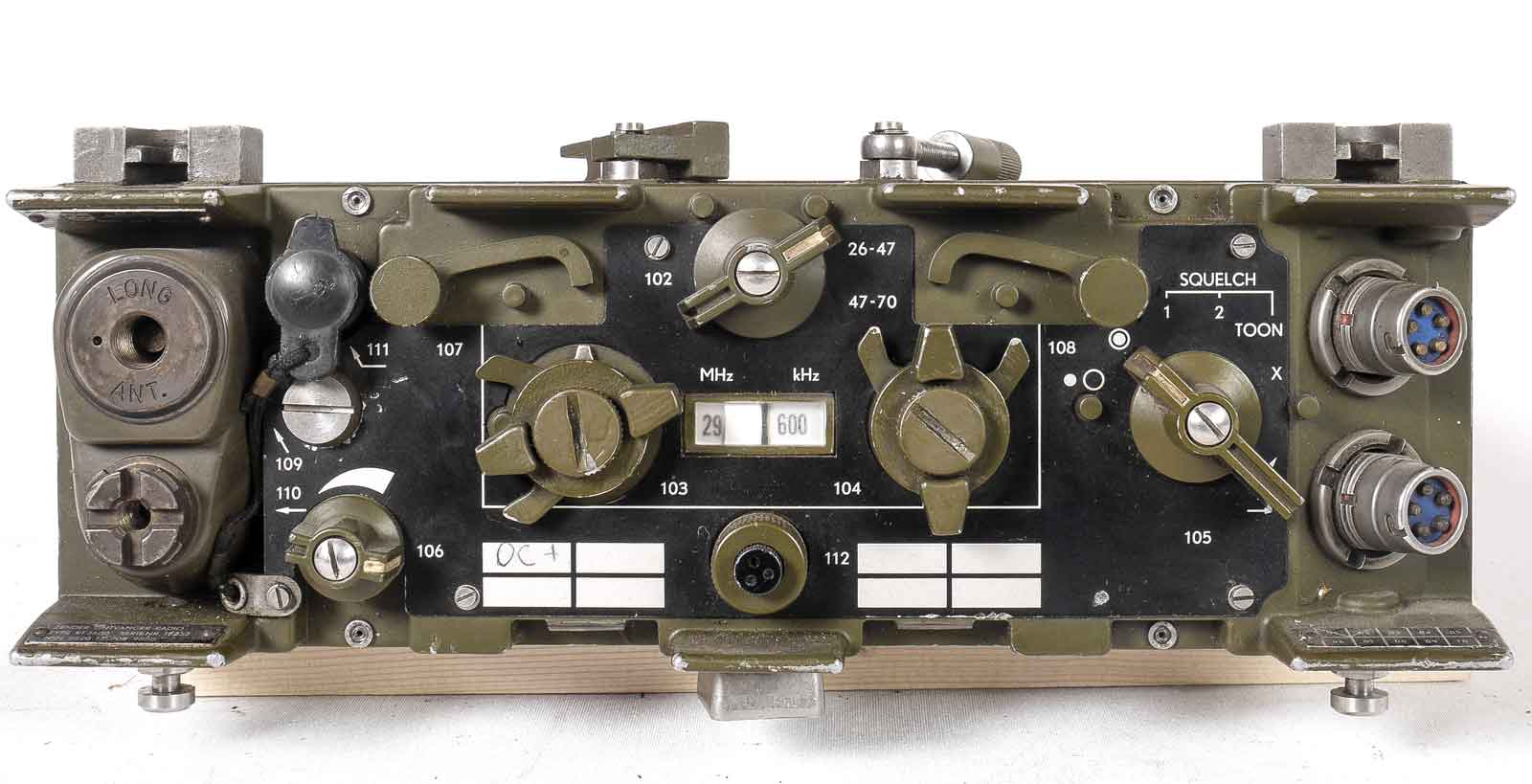

Het vooraanzicht.

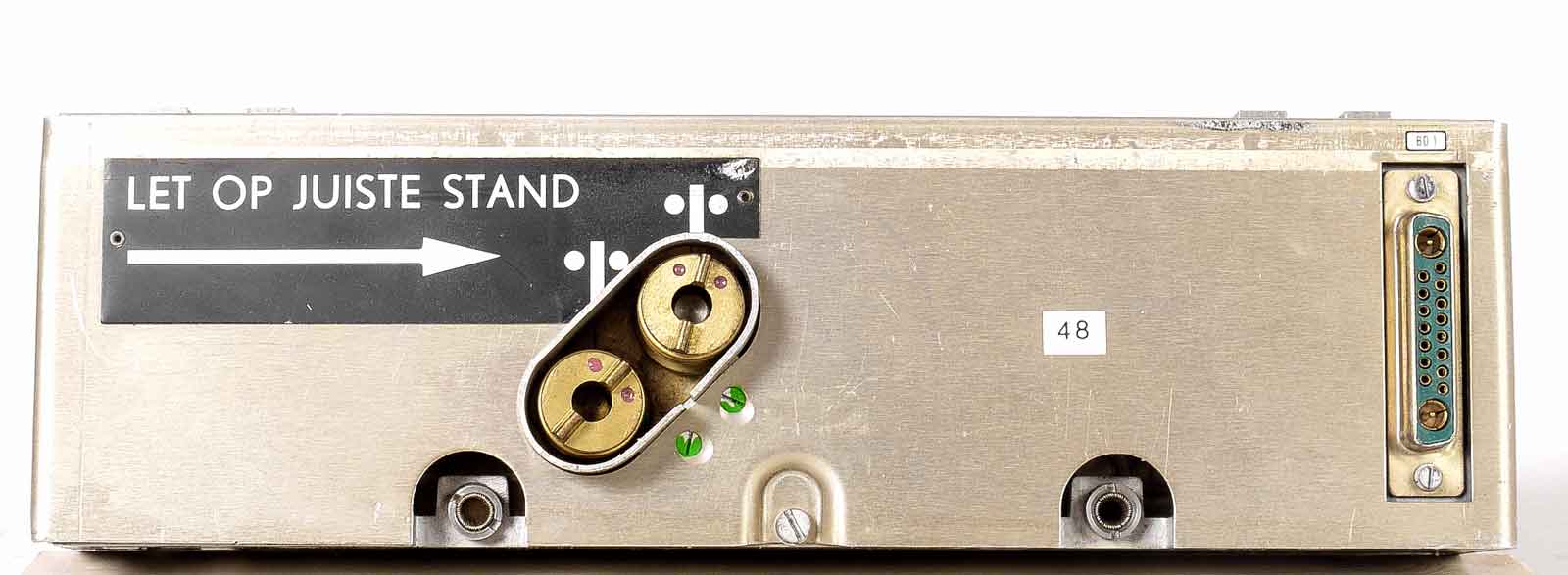

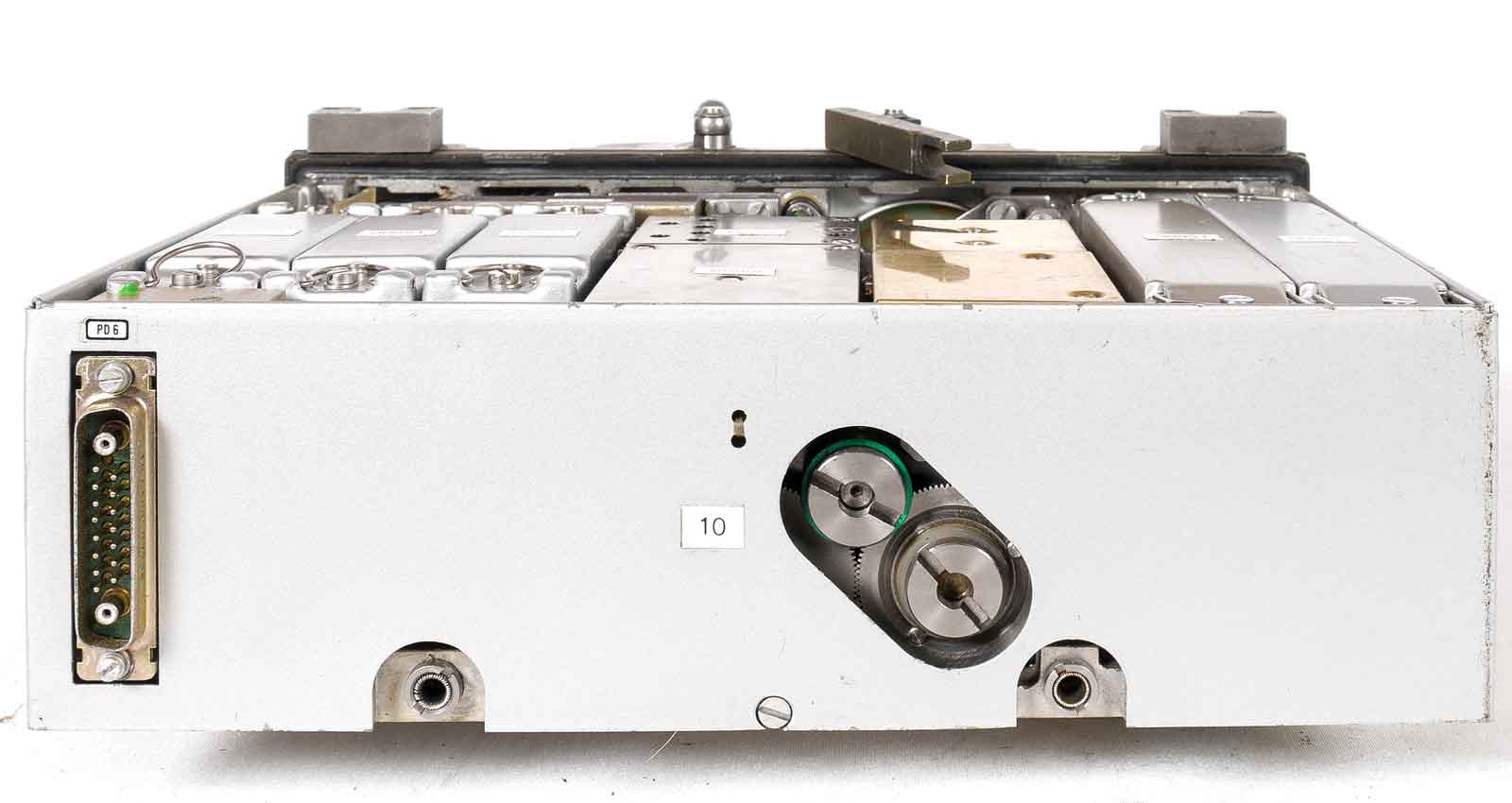

De achterkant met de koppeling voor de afstemming naar de RF-versterker AM-3600. Links de connector naar de AM-3600 of een andere unit.
Er zijn twee coaxiale connectors en 15 pinnen in de connector.

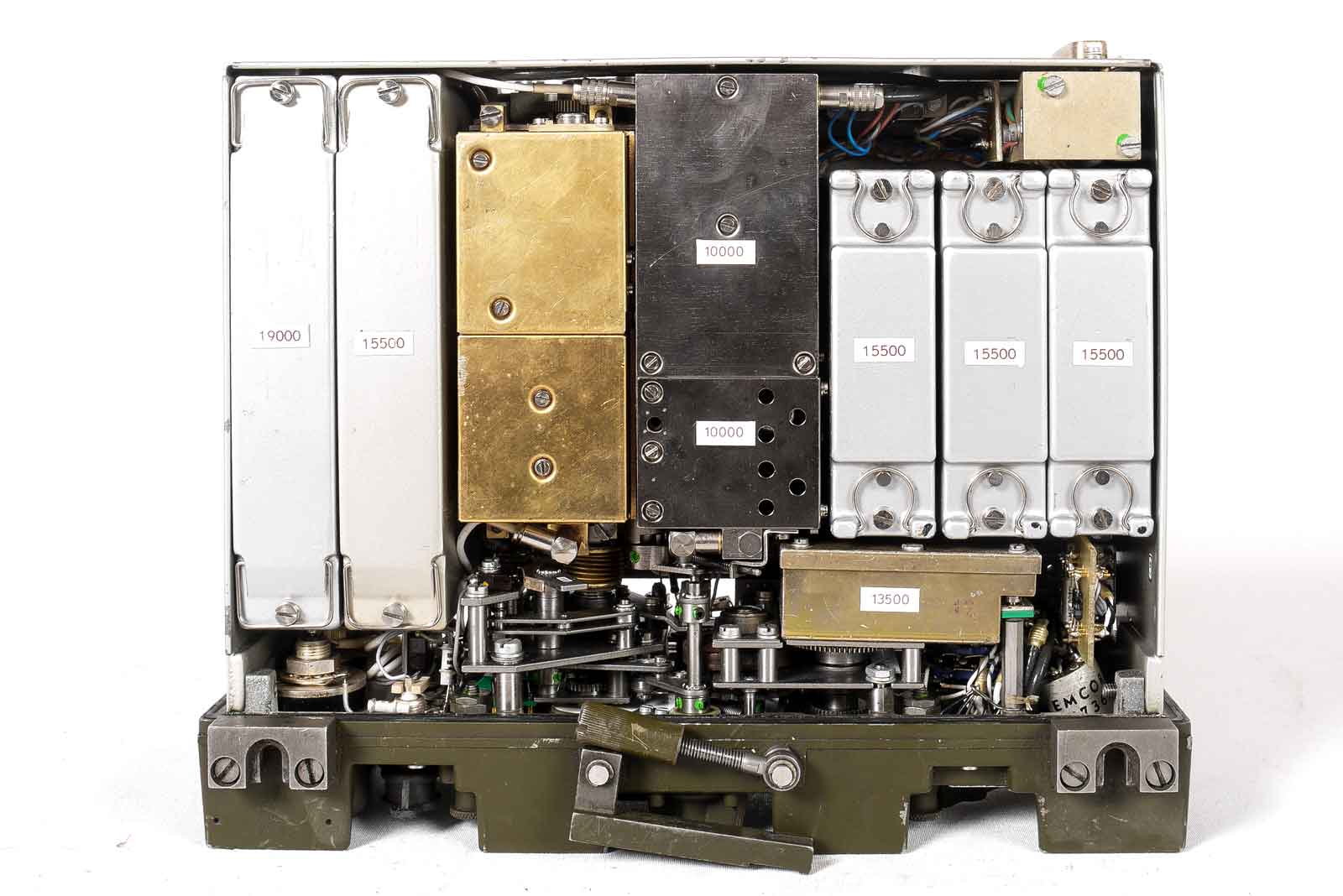

Op deze afbeelding zijn de modules te zien.

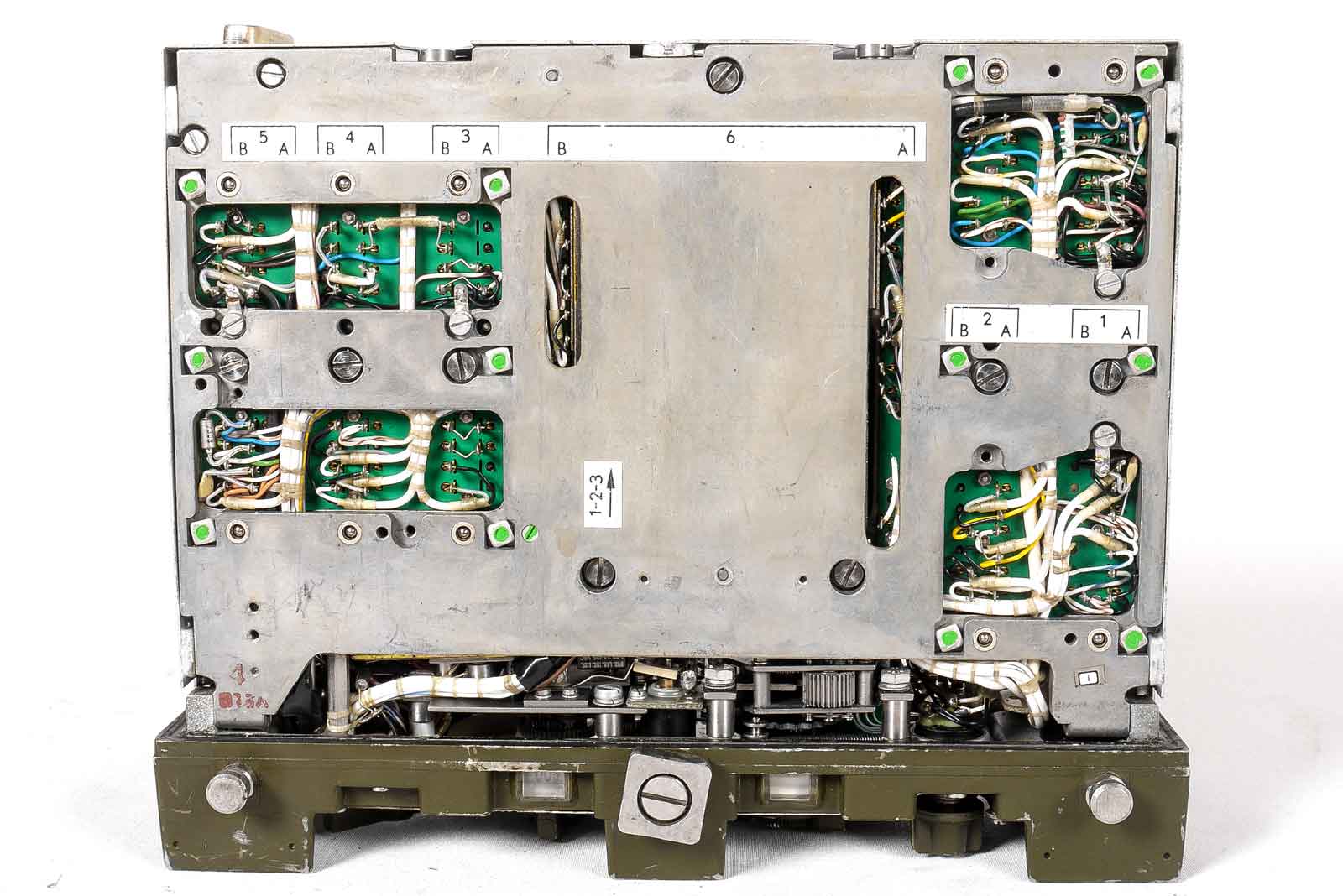

De onderkant met de connectors voor de modules.

De HF-versterker, AM-3600

De koppelingswielen naar de RT-3600.

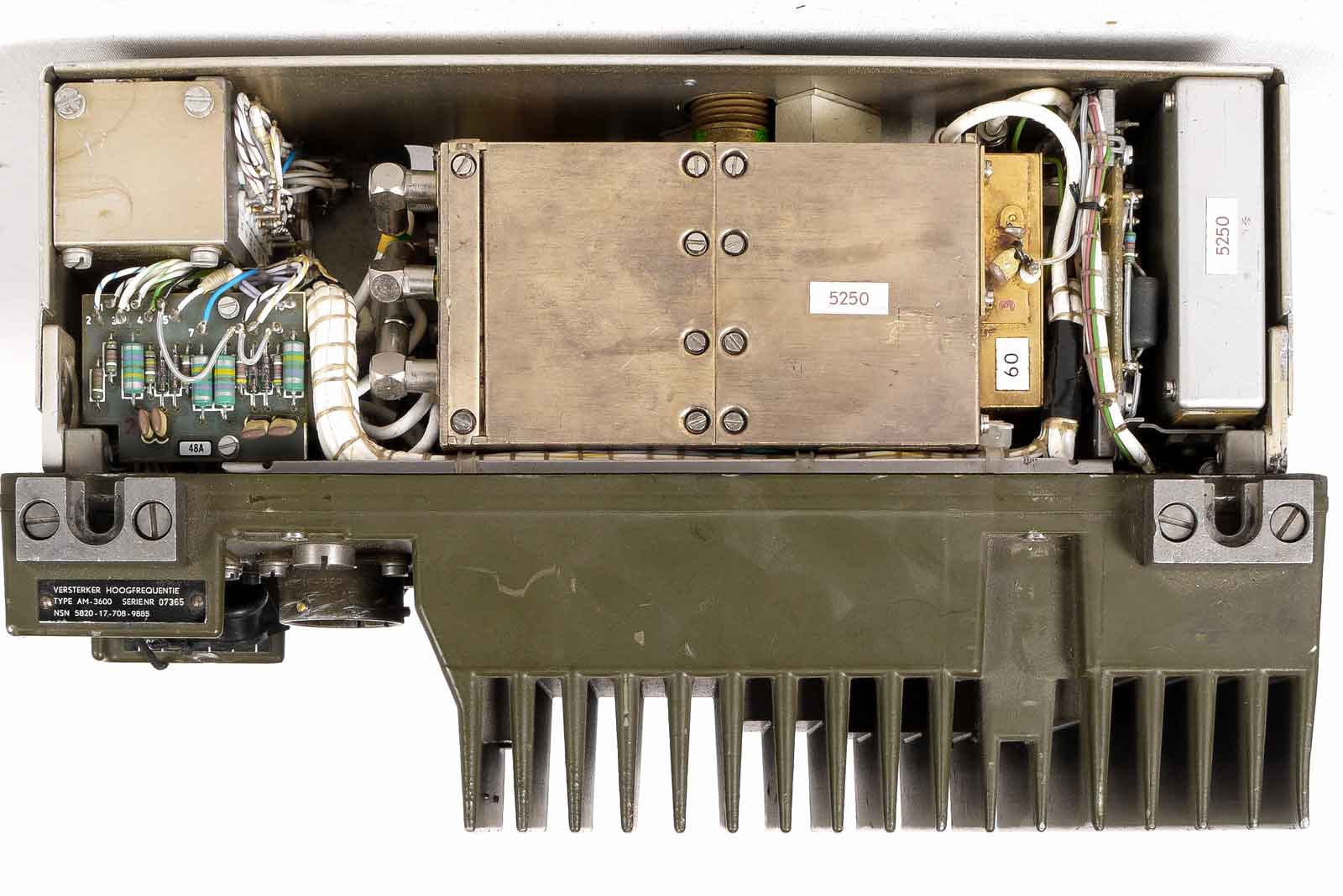

De modules van de AM-3600.

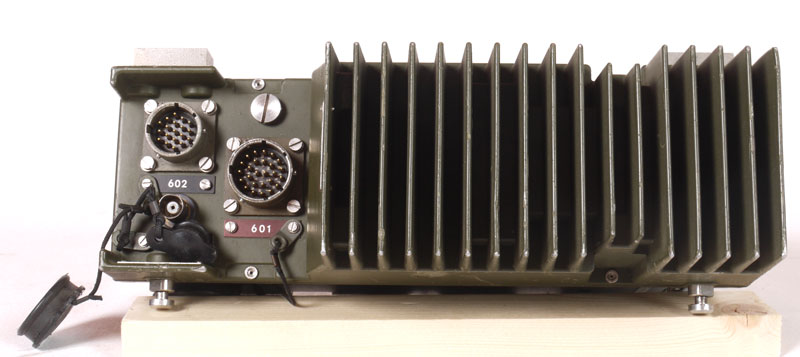

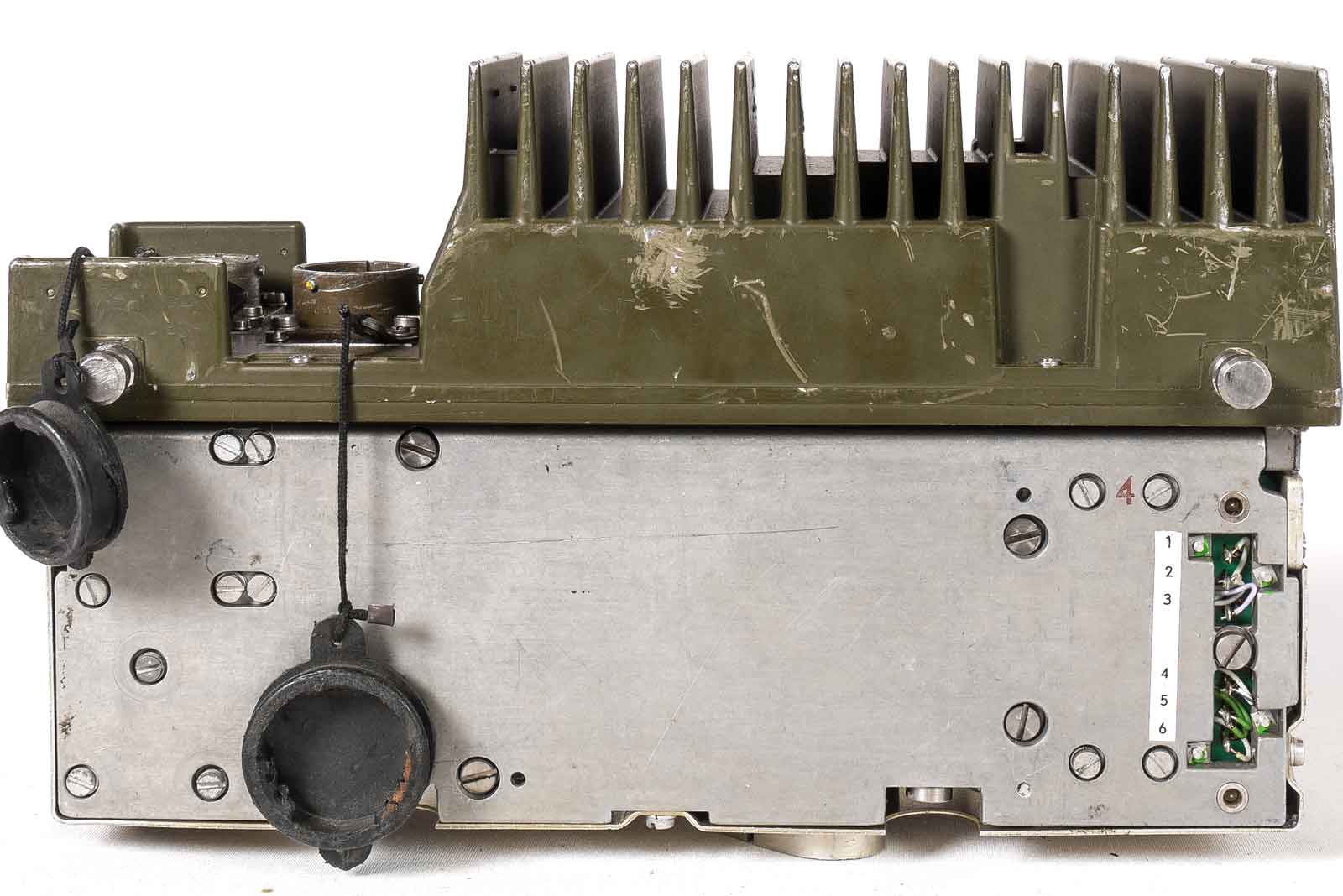

Een blik op de wat minder spannende onderkant.

De regel- en intercommunicatie-eenheid IC-3620 met de voedingseenheid PP-3620 in de kast.

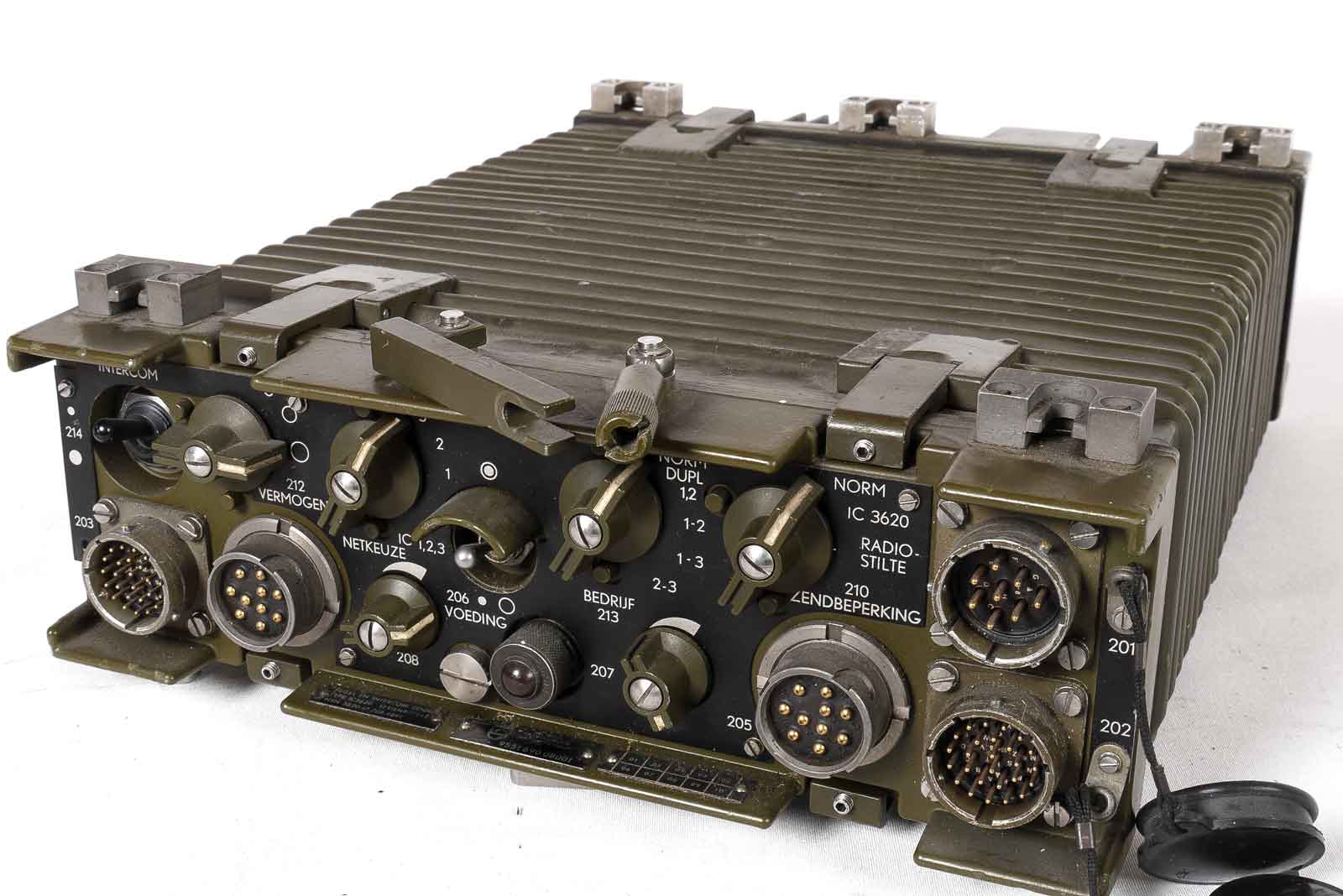

De IC-3620.

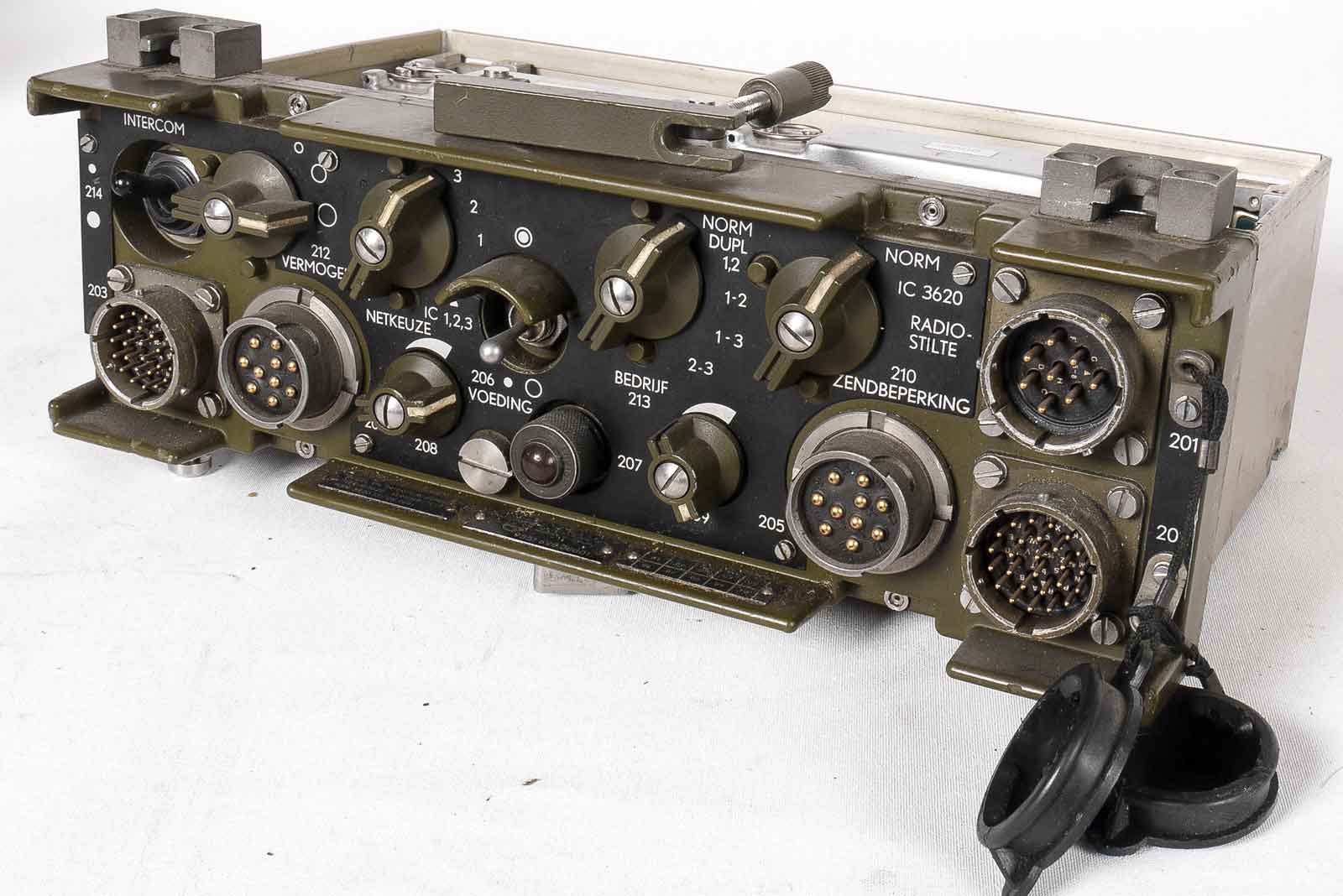

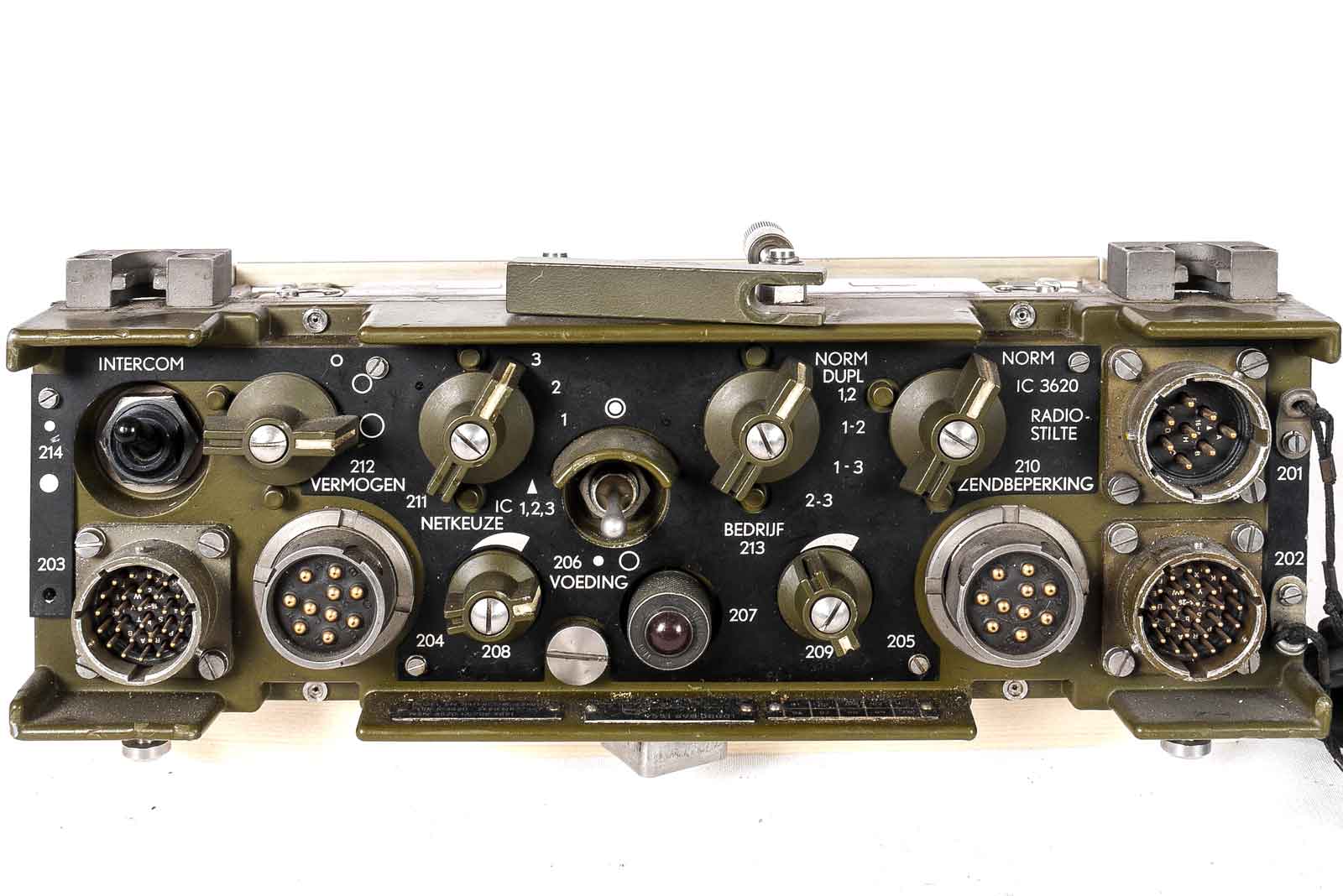

De bedieningsknoppen en connectors.

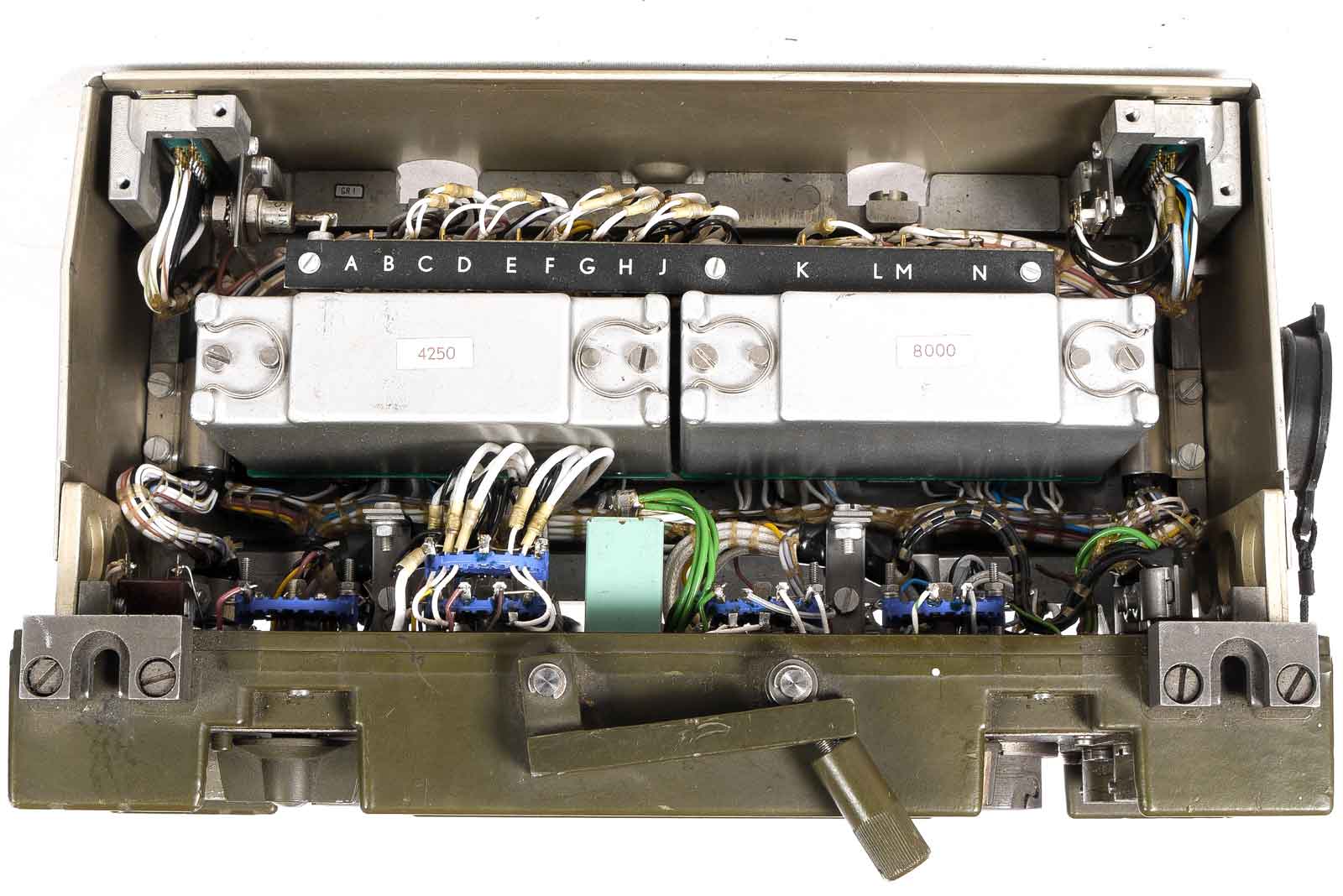

Een afbeelding van de bovenkant van de IC-3620.

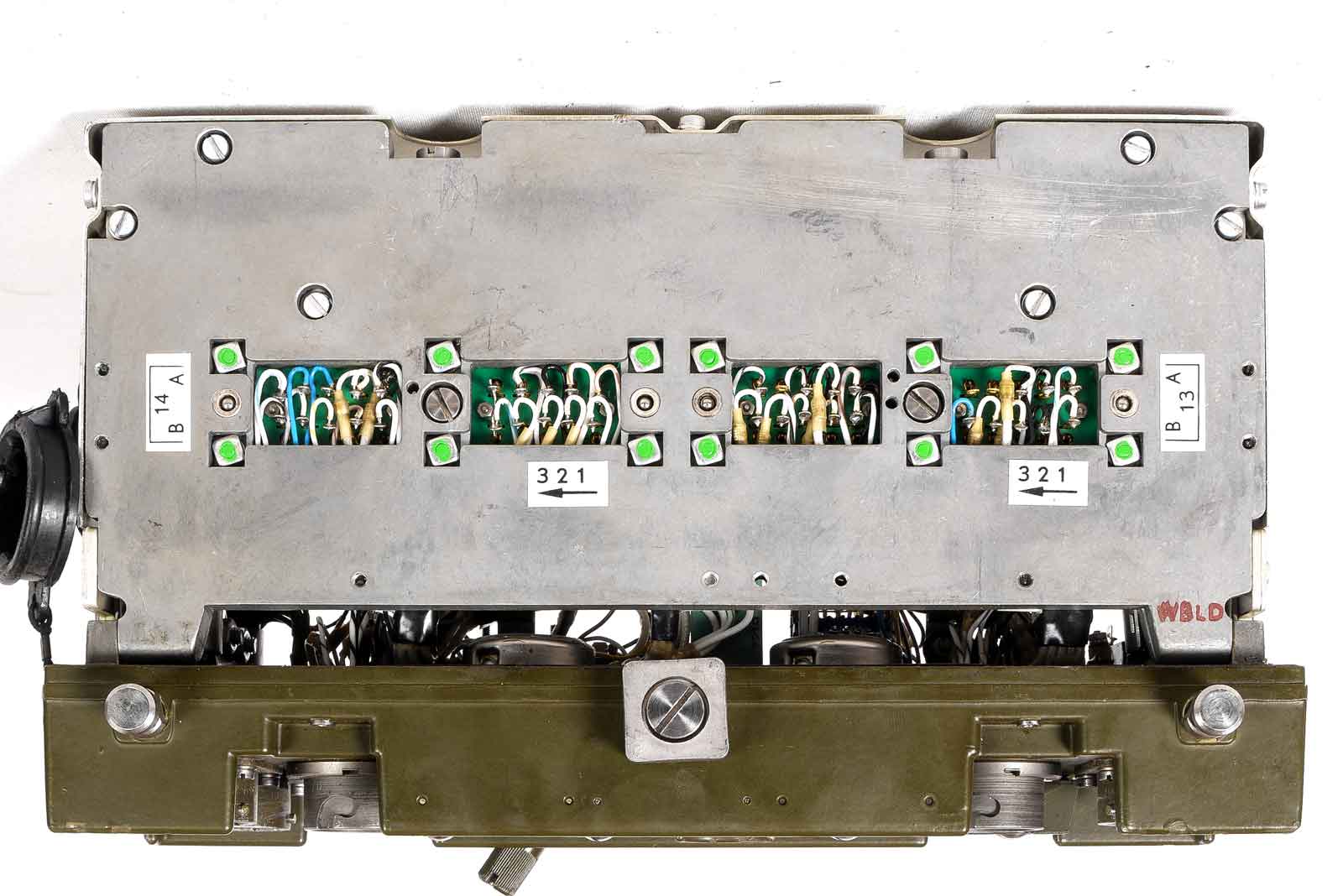

De onderkant.

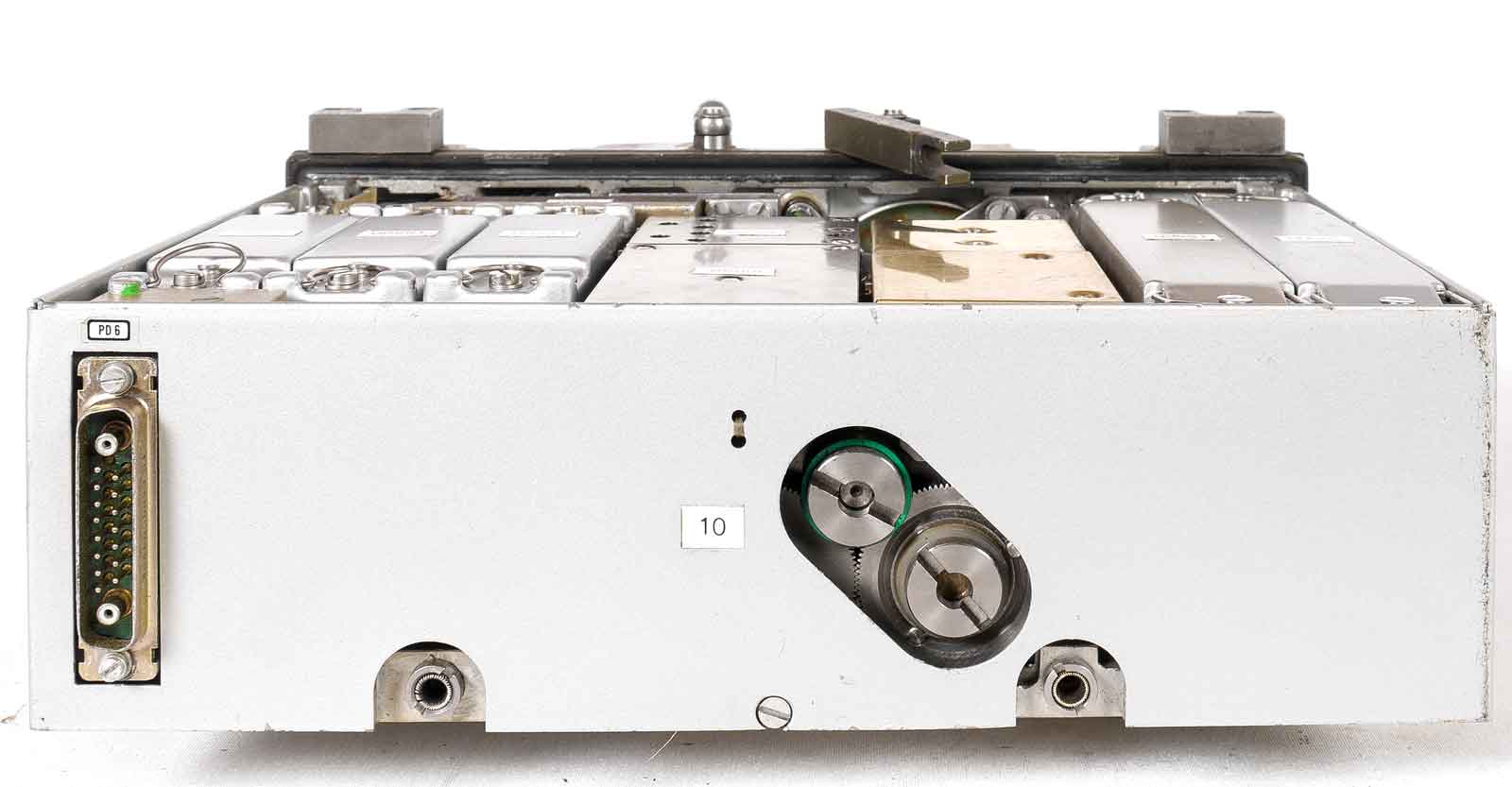

De achterkant.

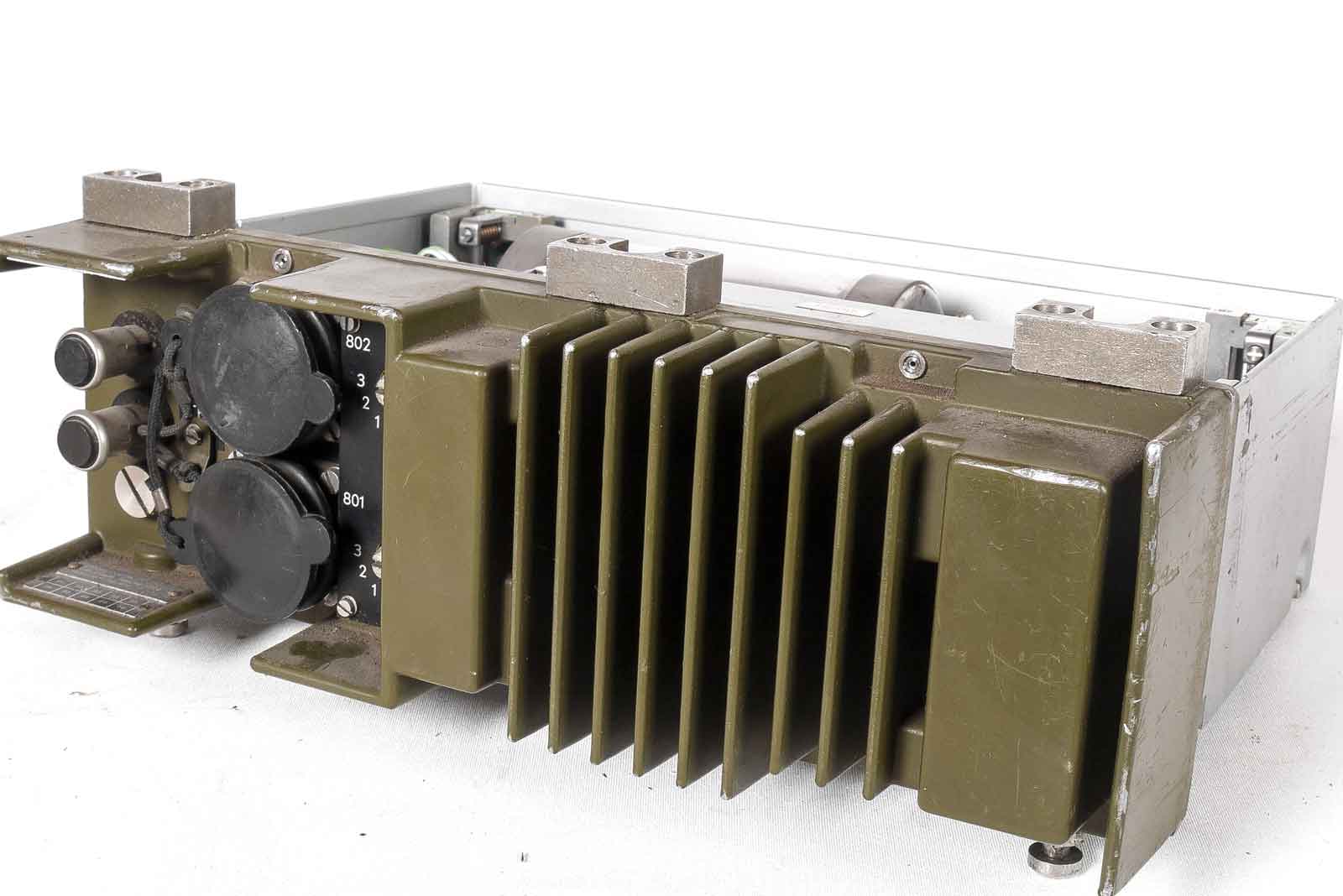

De PP-3620.

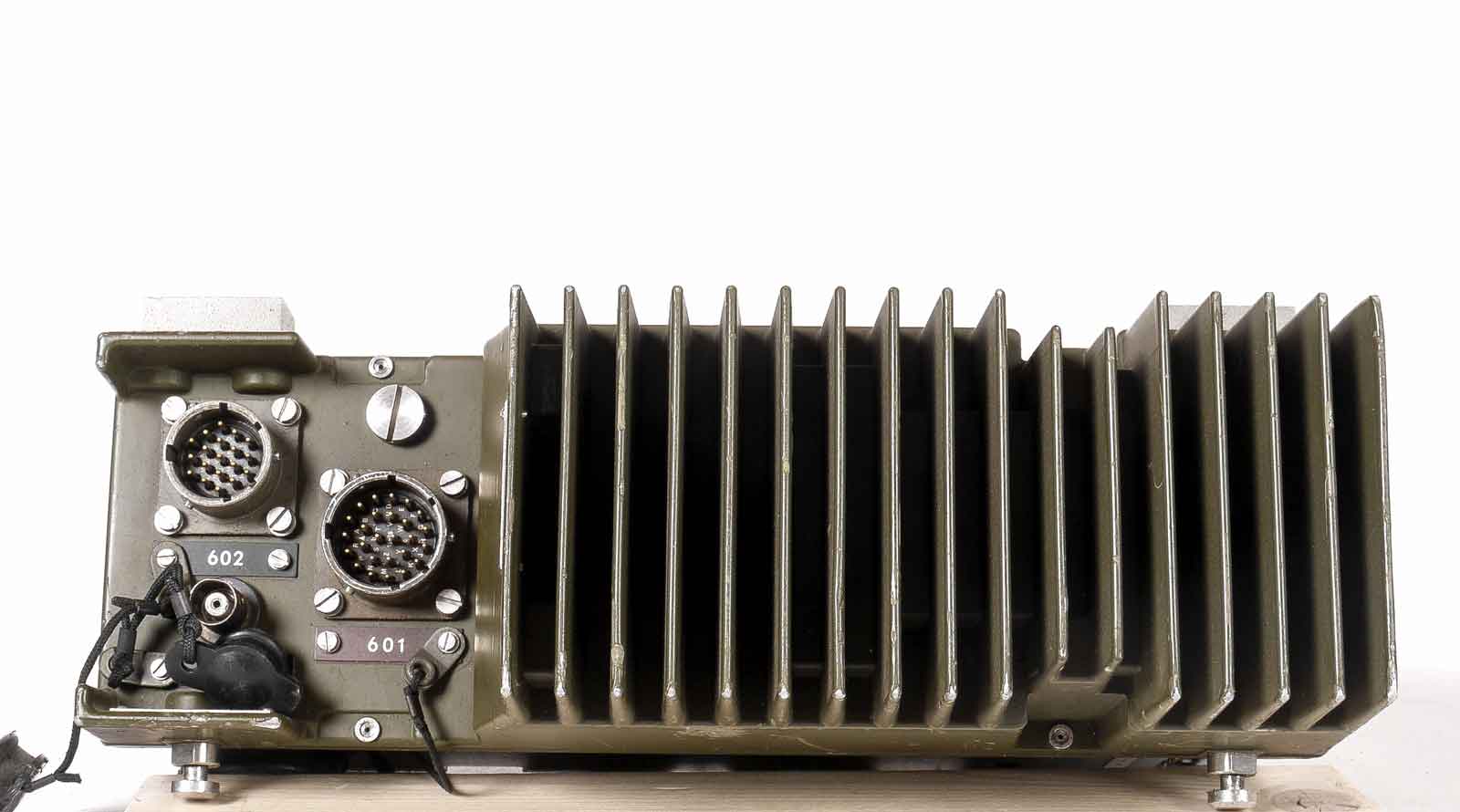

Hier zijn ook de twee aansluitingen voor een veldtelefoonlijn te zien.

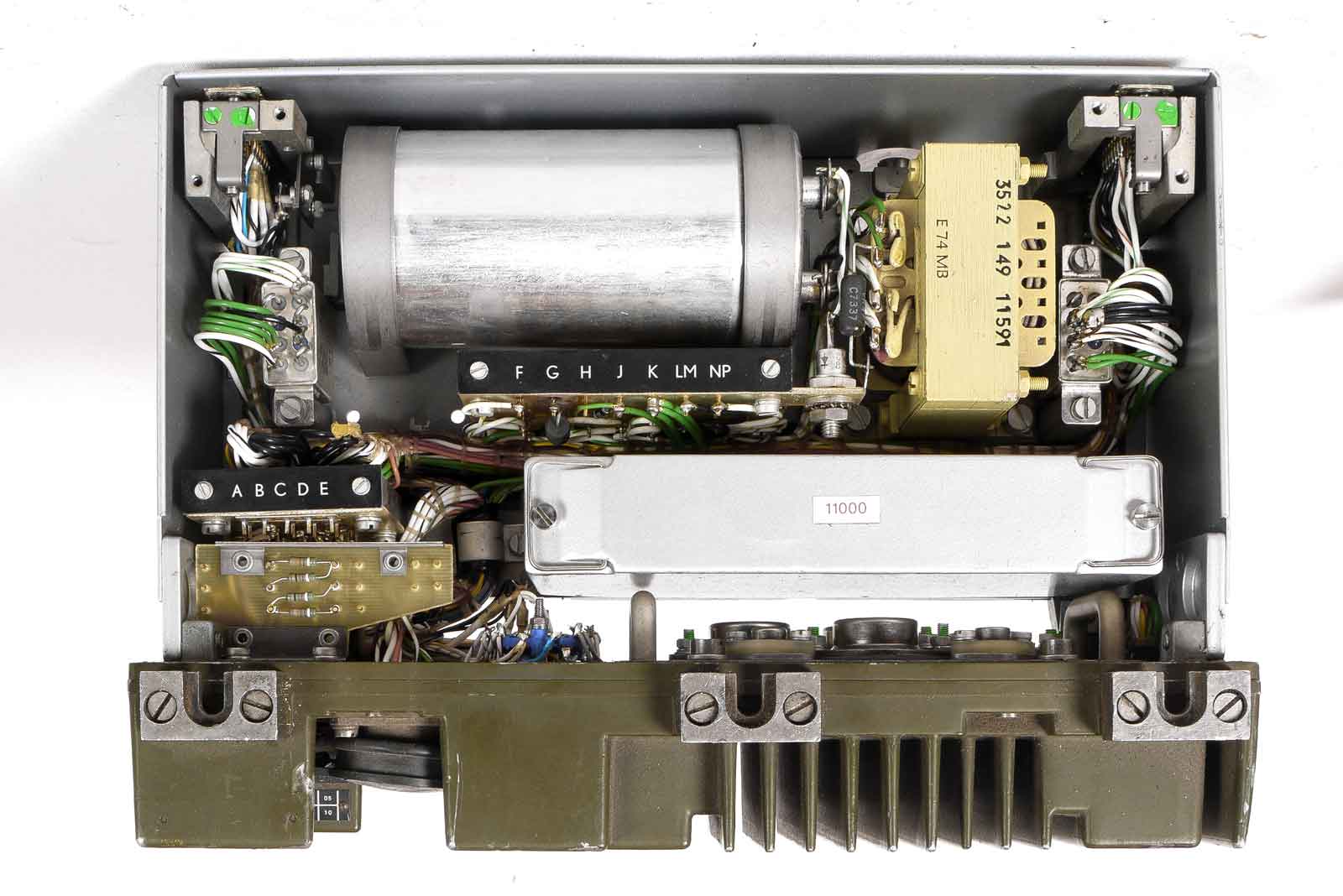

De voedingseenheid van boven.

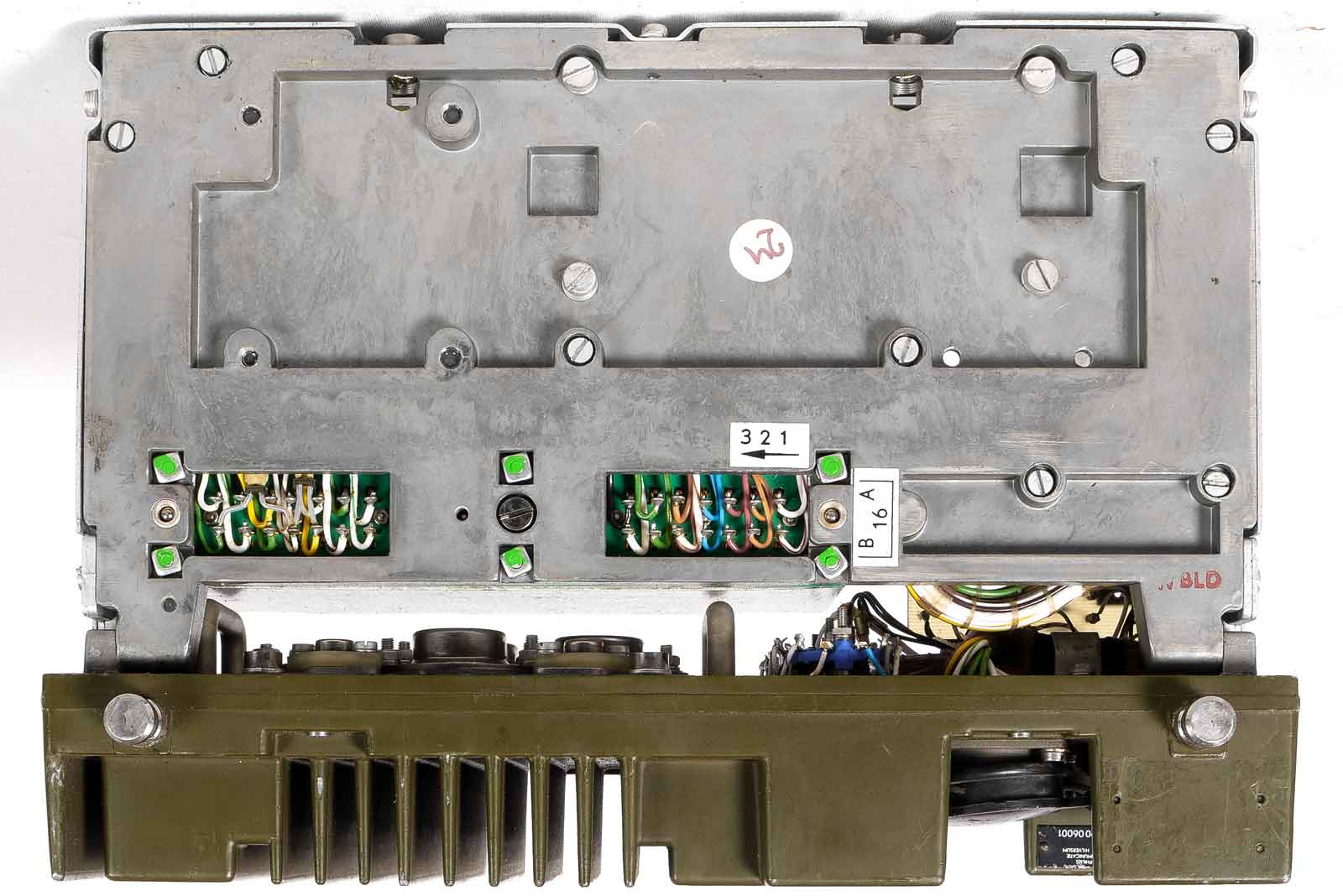

En natuurlijk de onderkant.

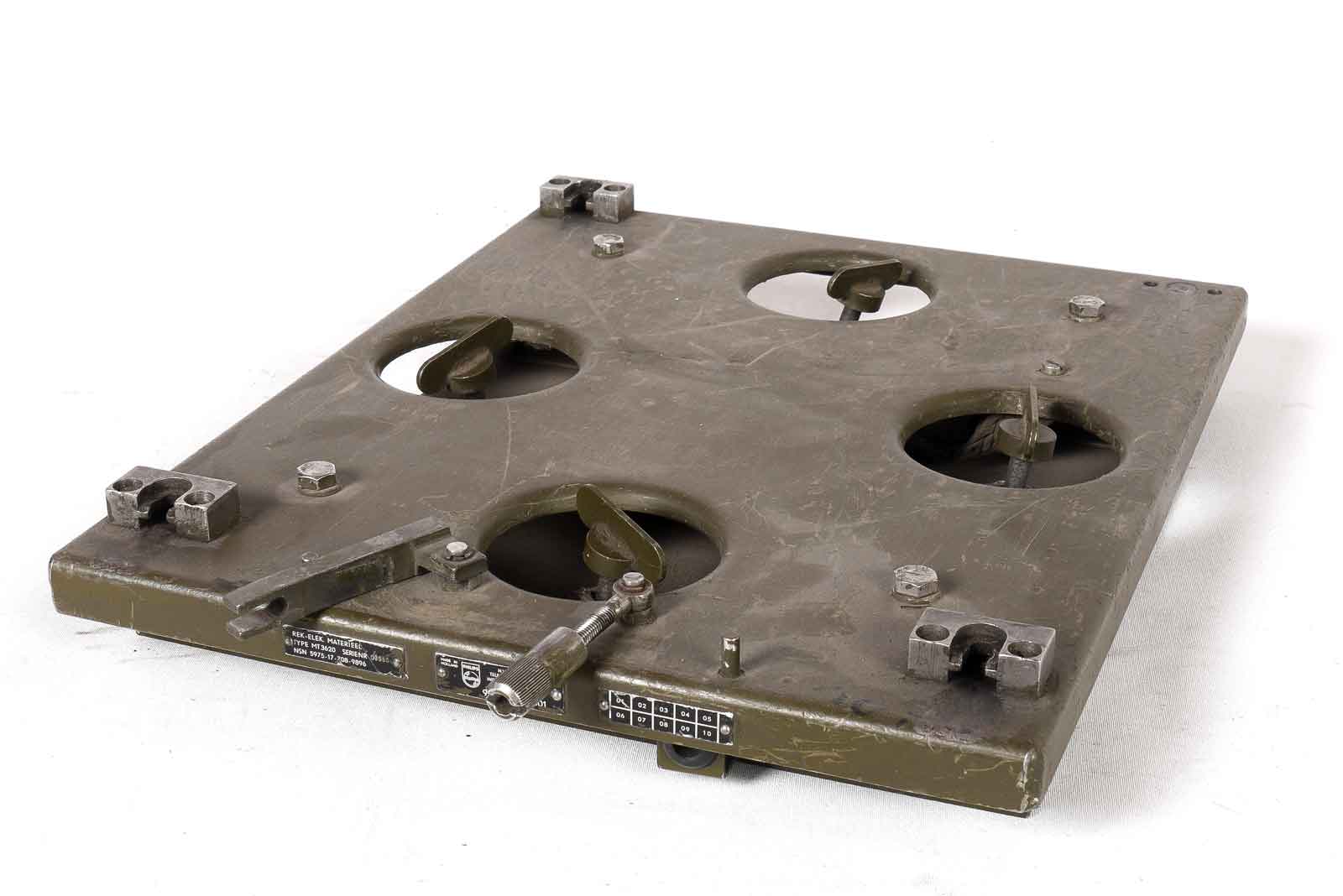

De MT-3620, hier wordt de set op gemonteerd.

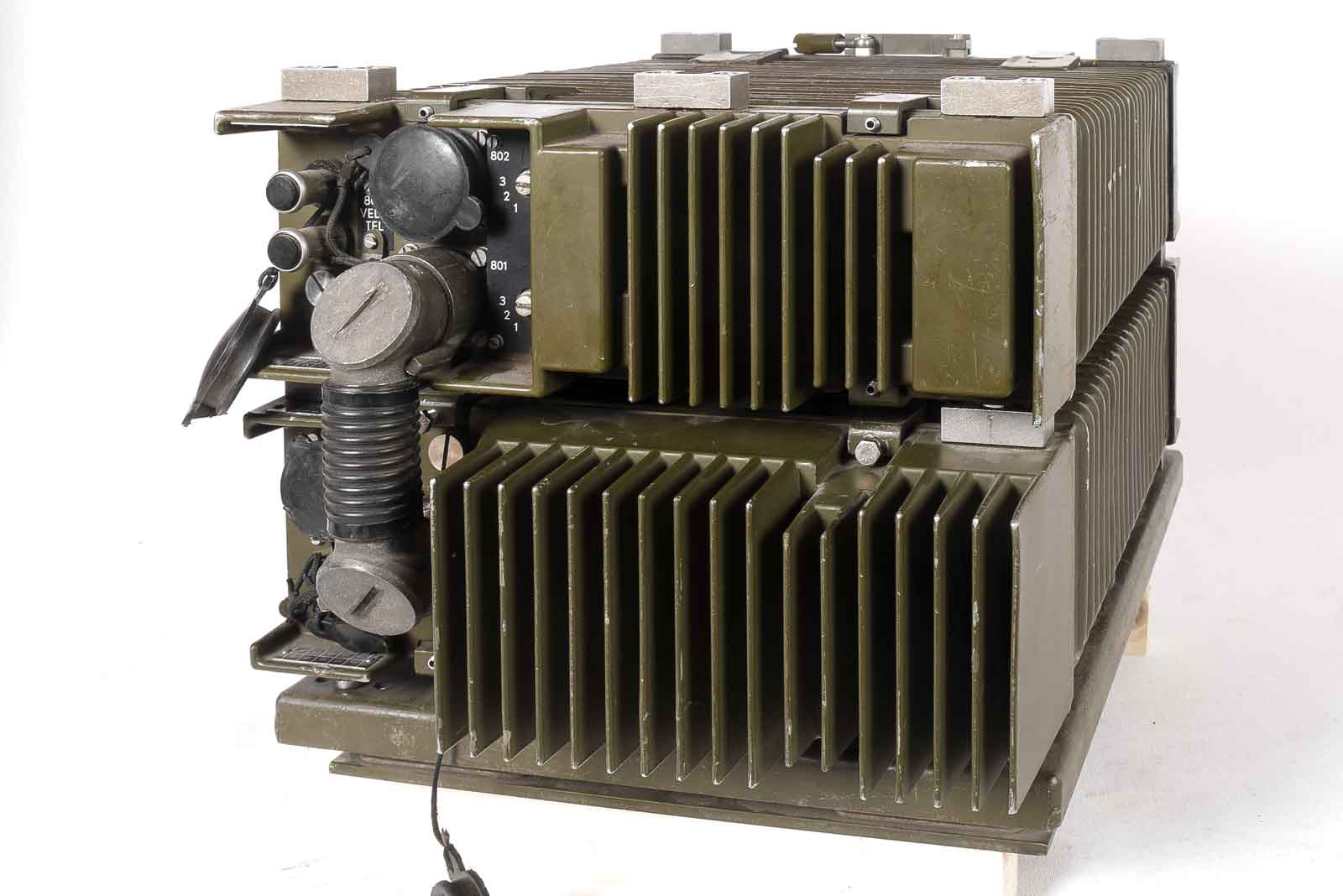

De achterkant van de gehele set.

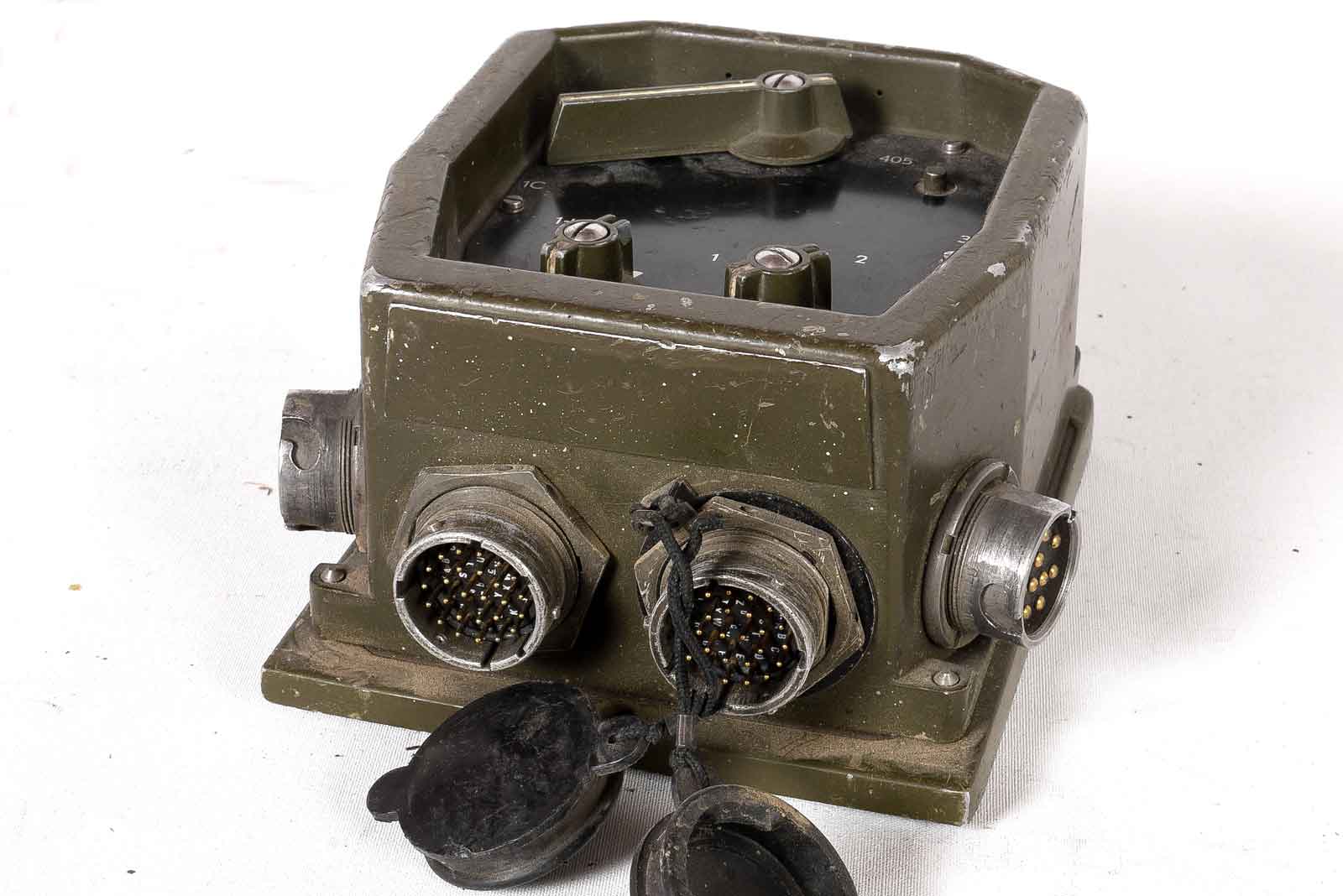

De schakelkast C-3621.

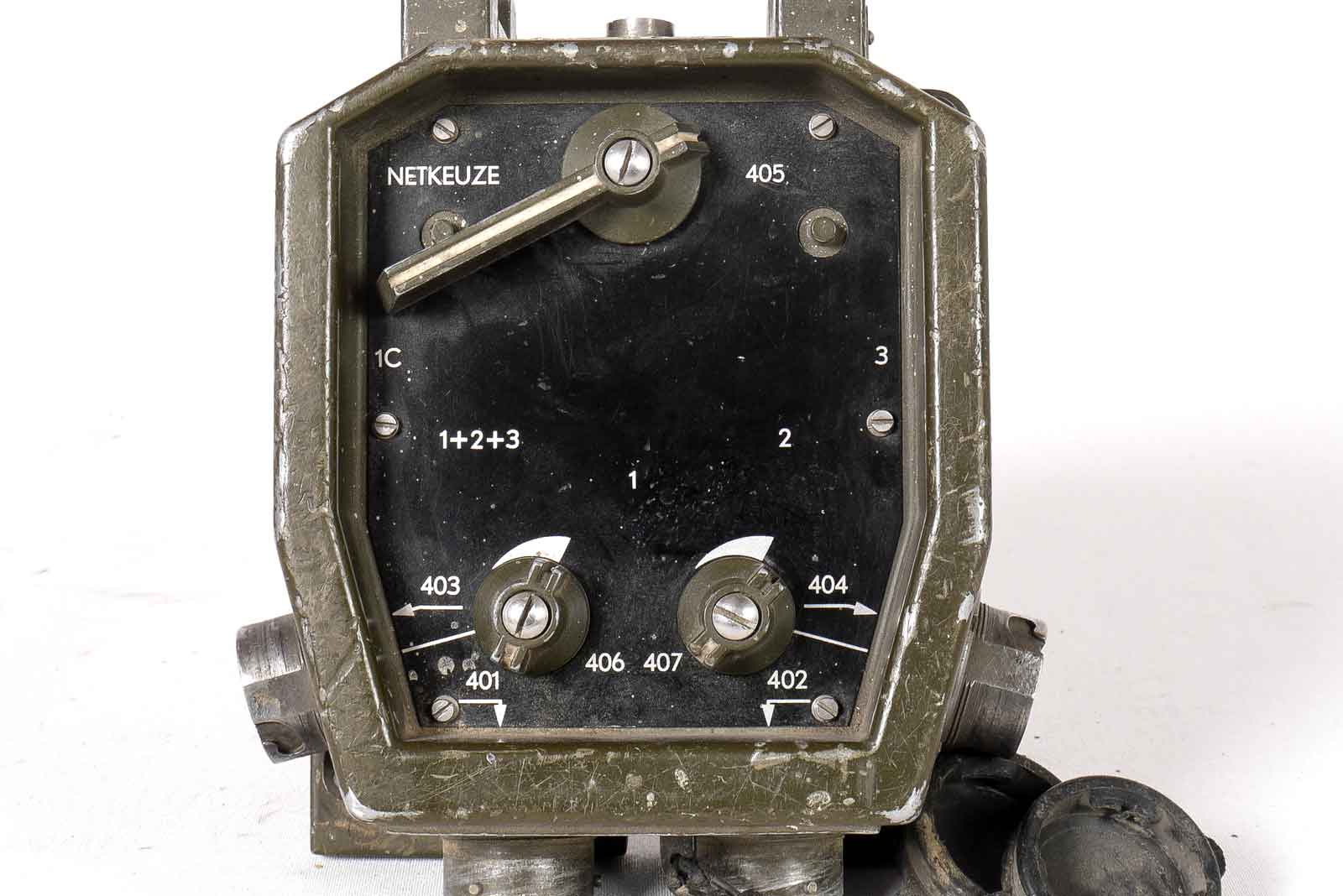

De bedienings organen.

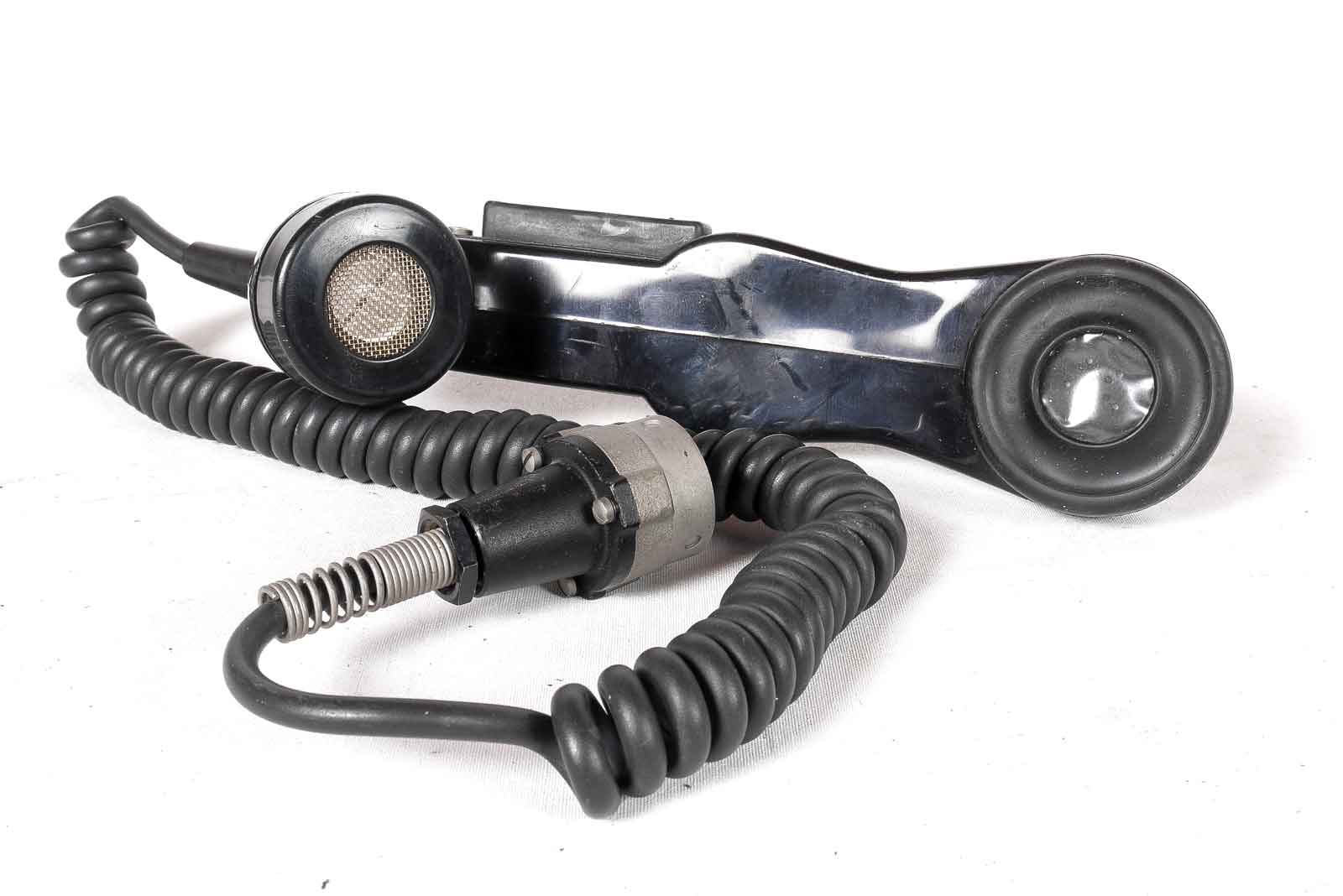

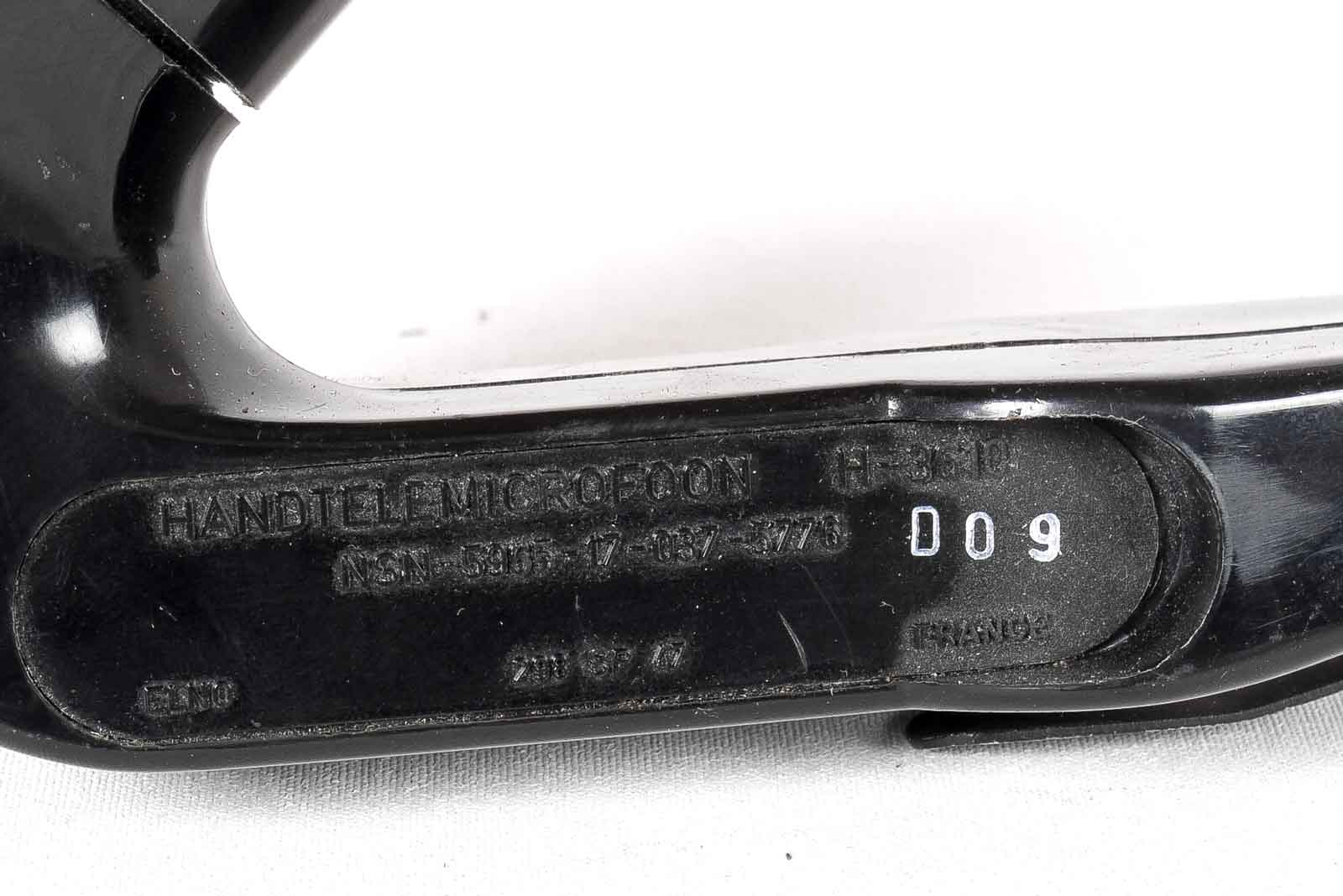

De bijbehorende handtelemicrofoon H-3610

De hele telefoon.

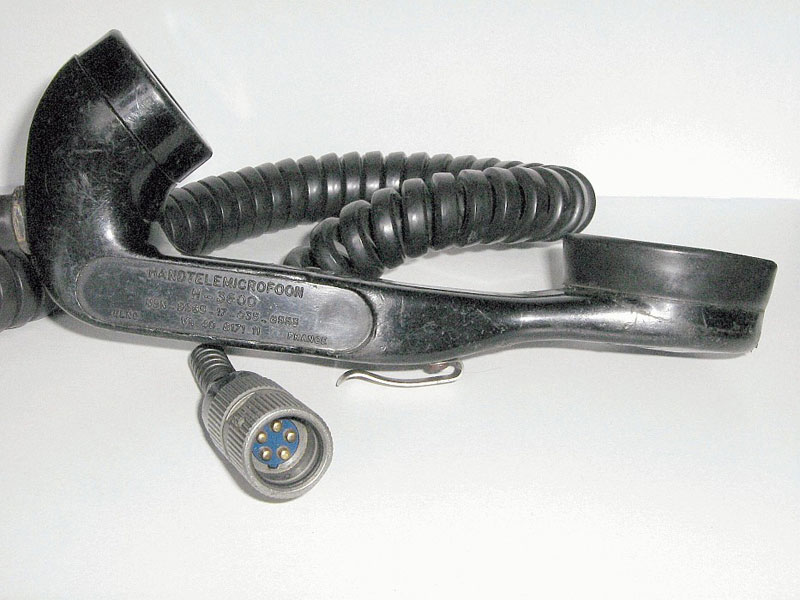

Dit is de telemicrofoon H-3600  ( Foto : Jan Terranea, PA3FYZ )

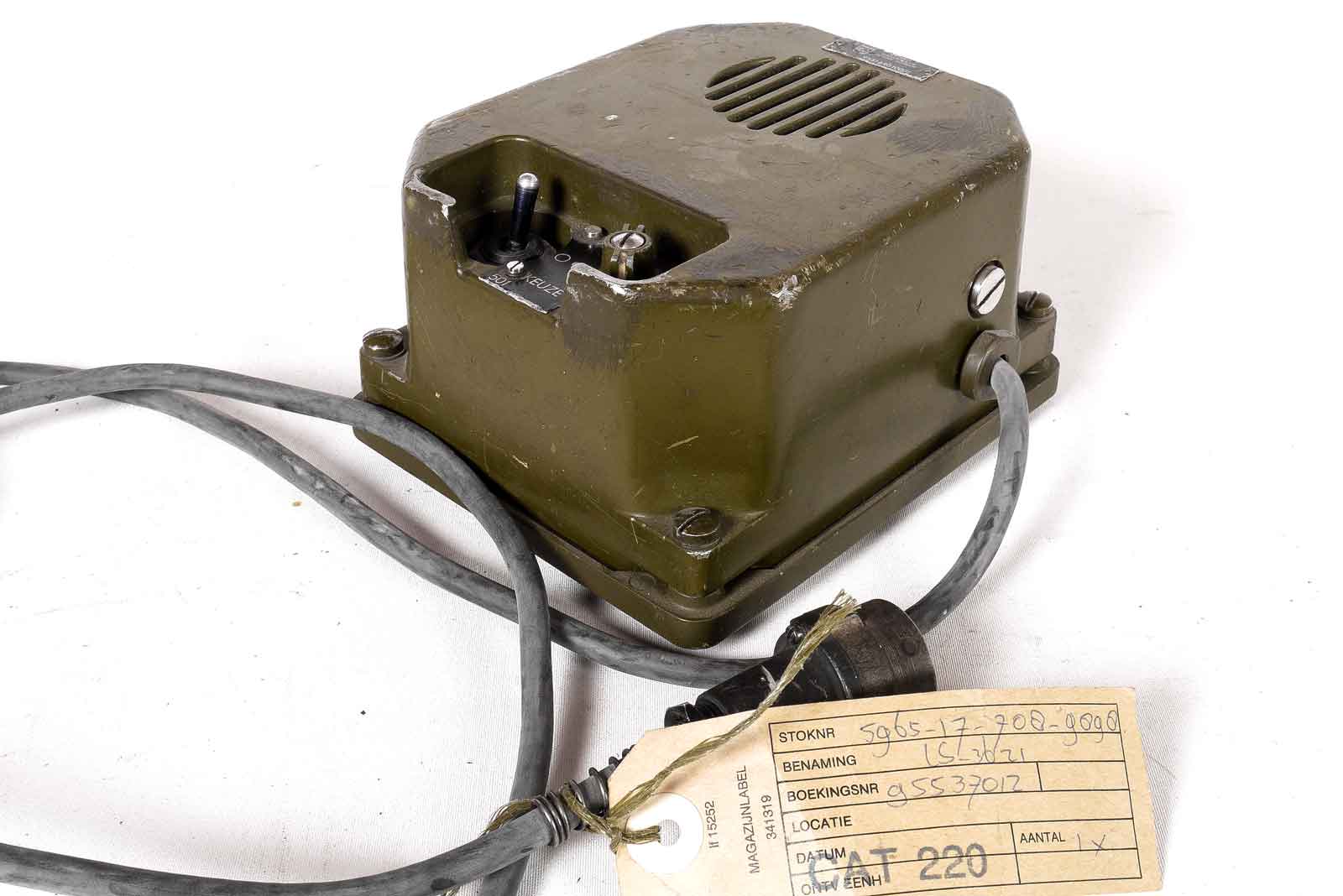

Luidspreker LS-3621

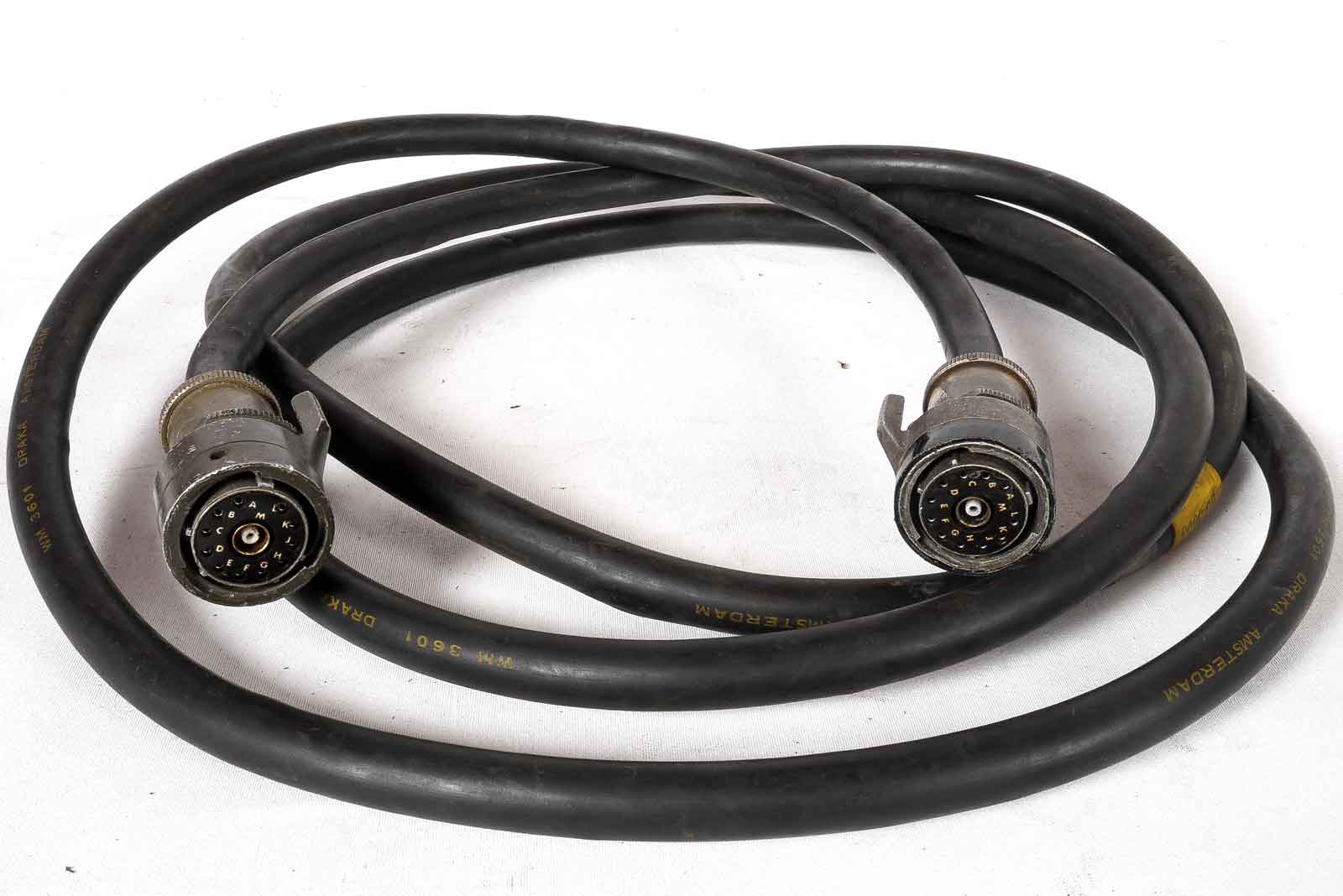

Korte verbindingskabels tussen twee sets.

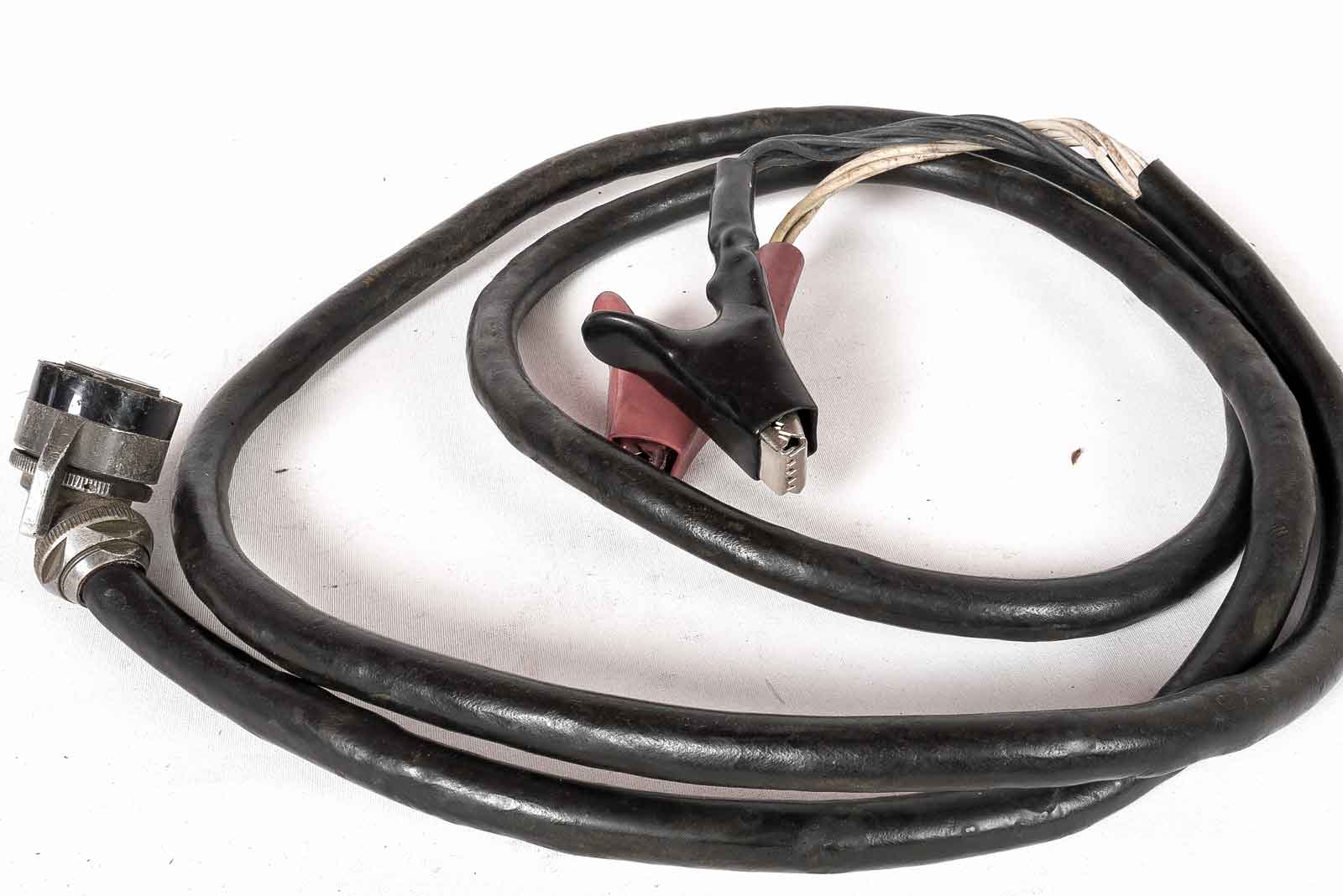

Een voedingskabel met accu-klemmen.

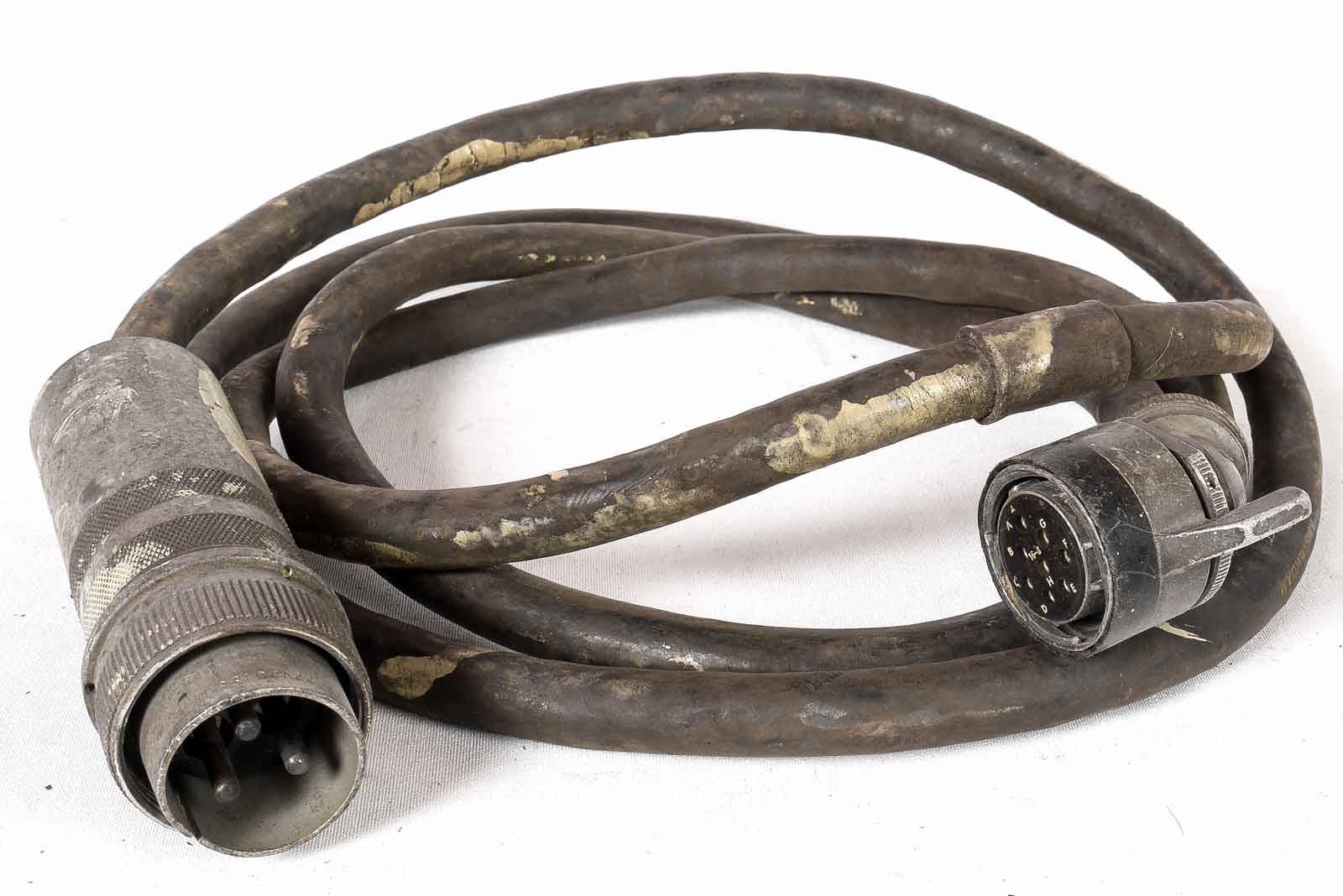

De voedingskable met voertuig-connector.

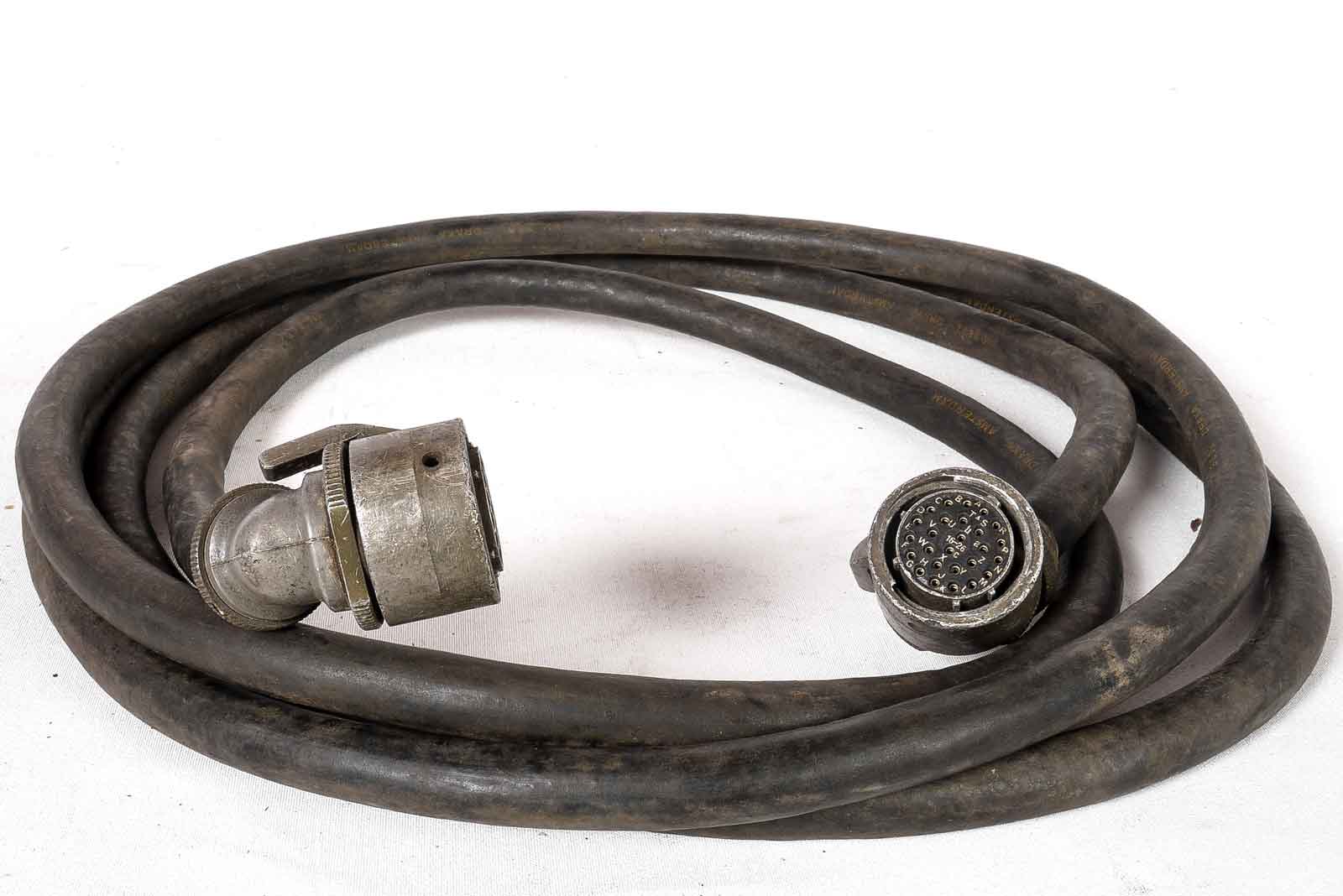

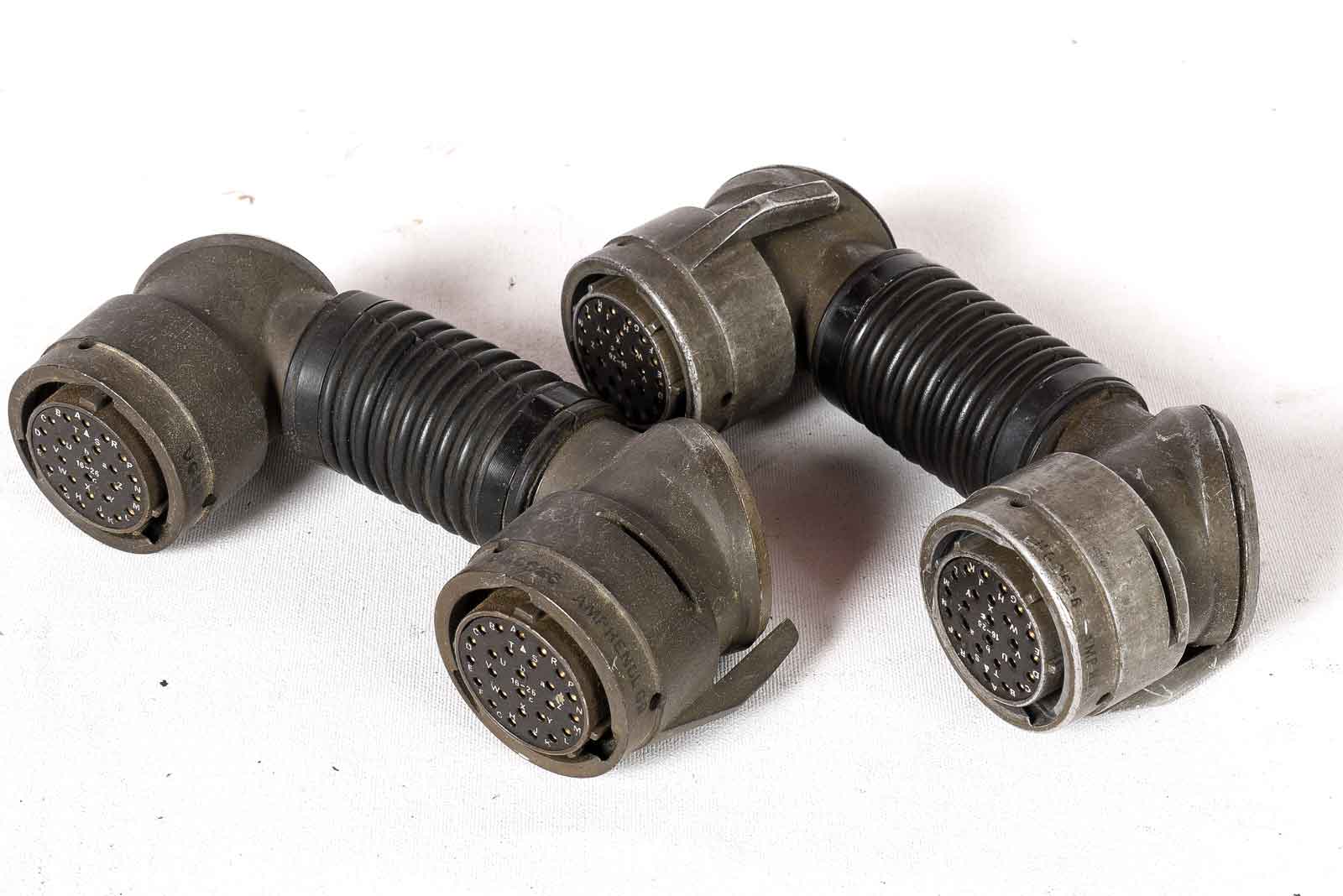

Verbindingskabel met connectors waarbij de kabel er onder een hoek van 45 graden uitkomt.

Bij connectors gaat de kabel er recht uit.

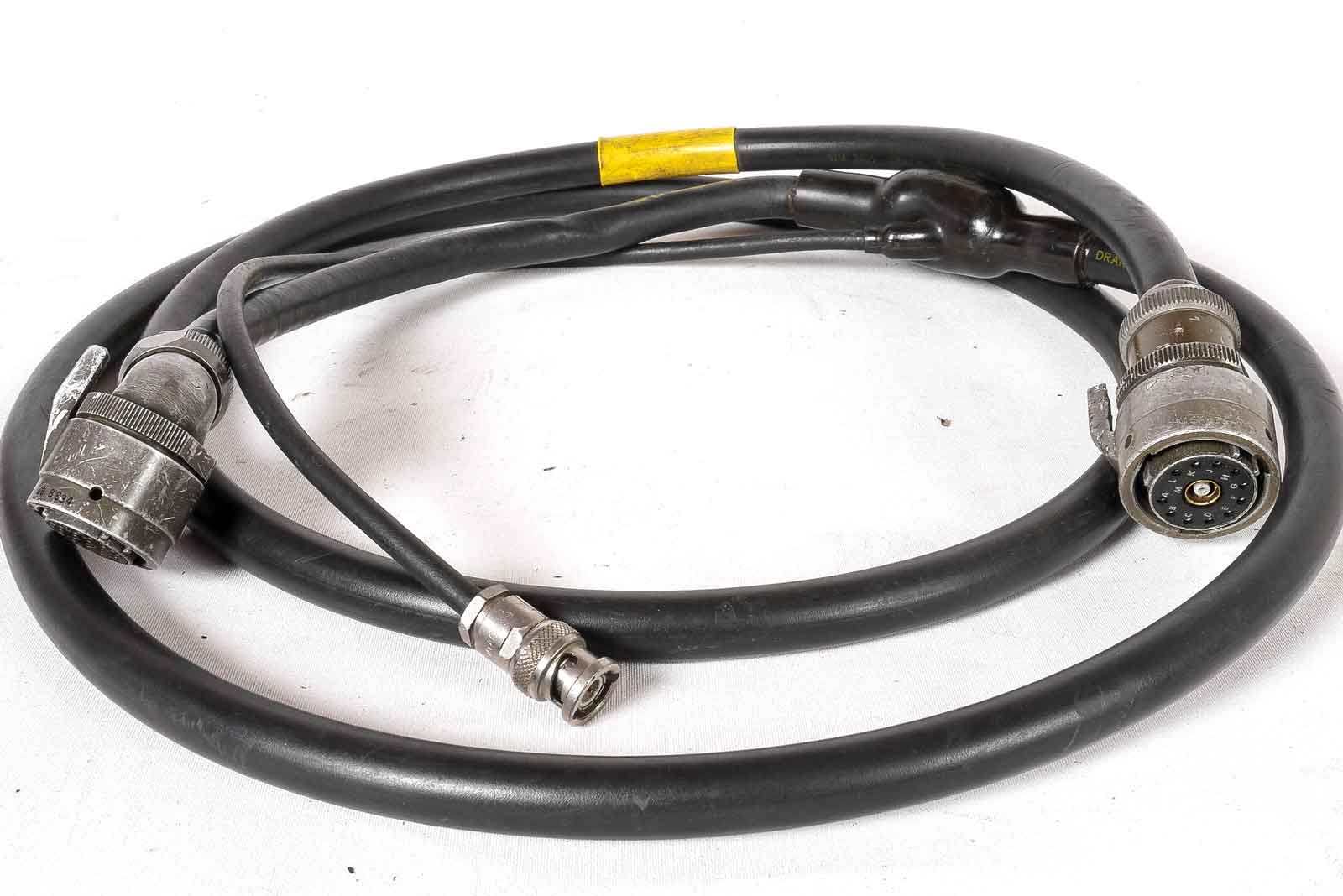

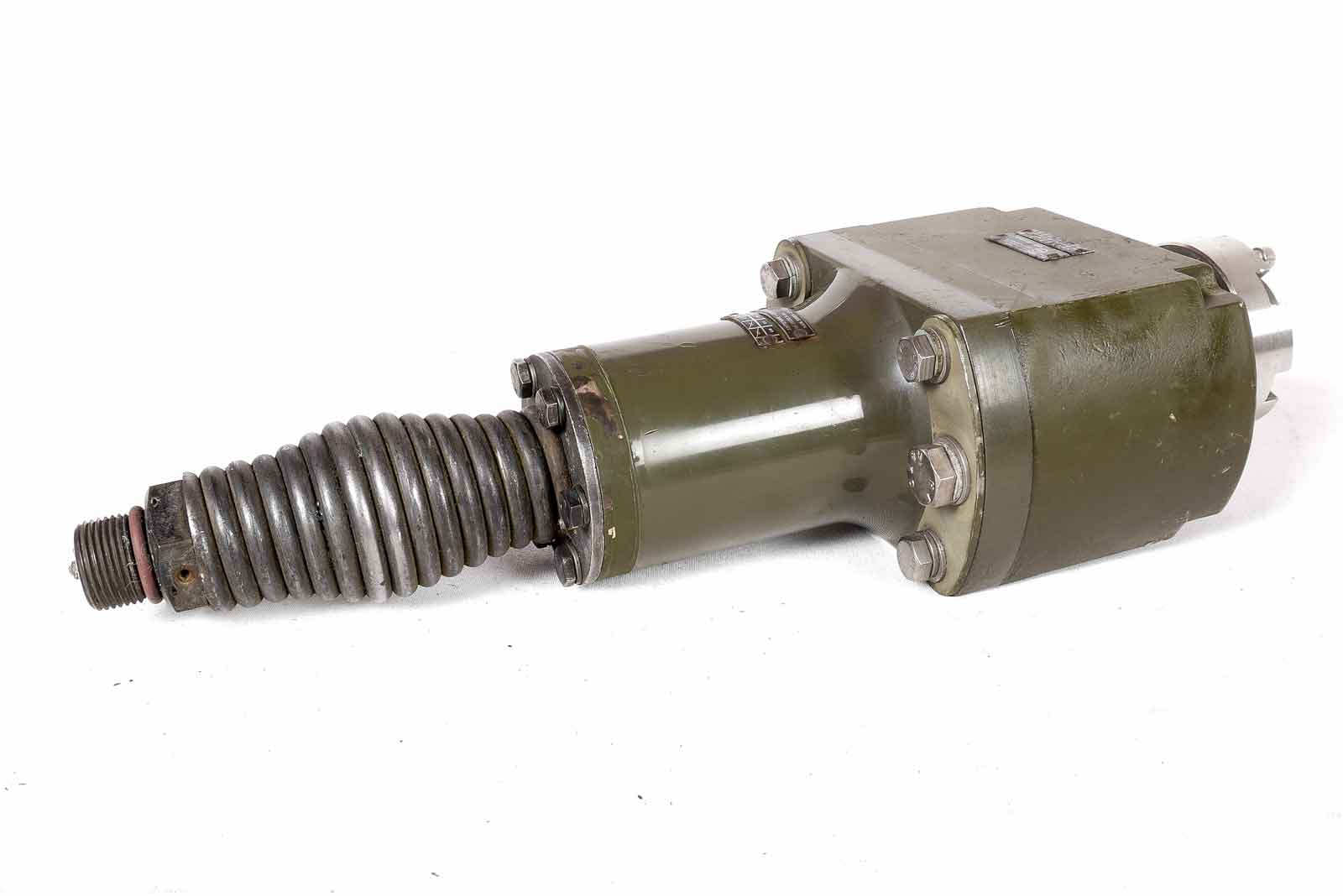

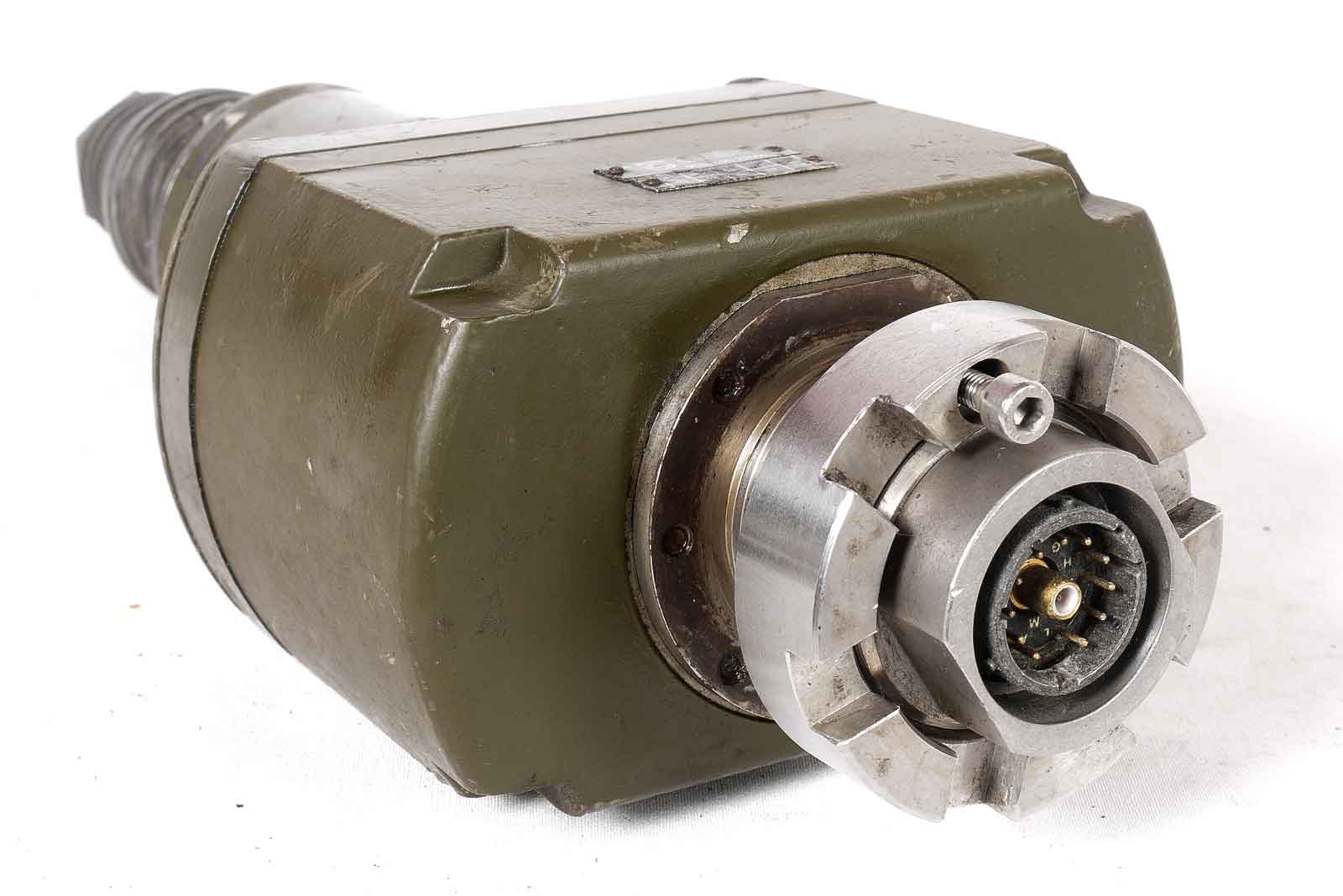

De coaxkabel naar de antenne en de besturingskabel voor de antennevoet.

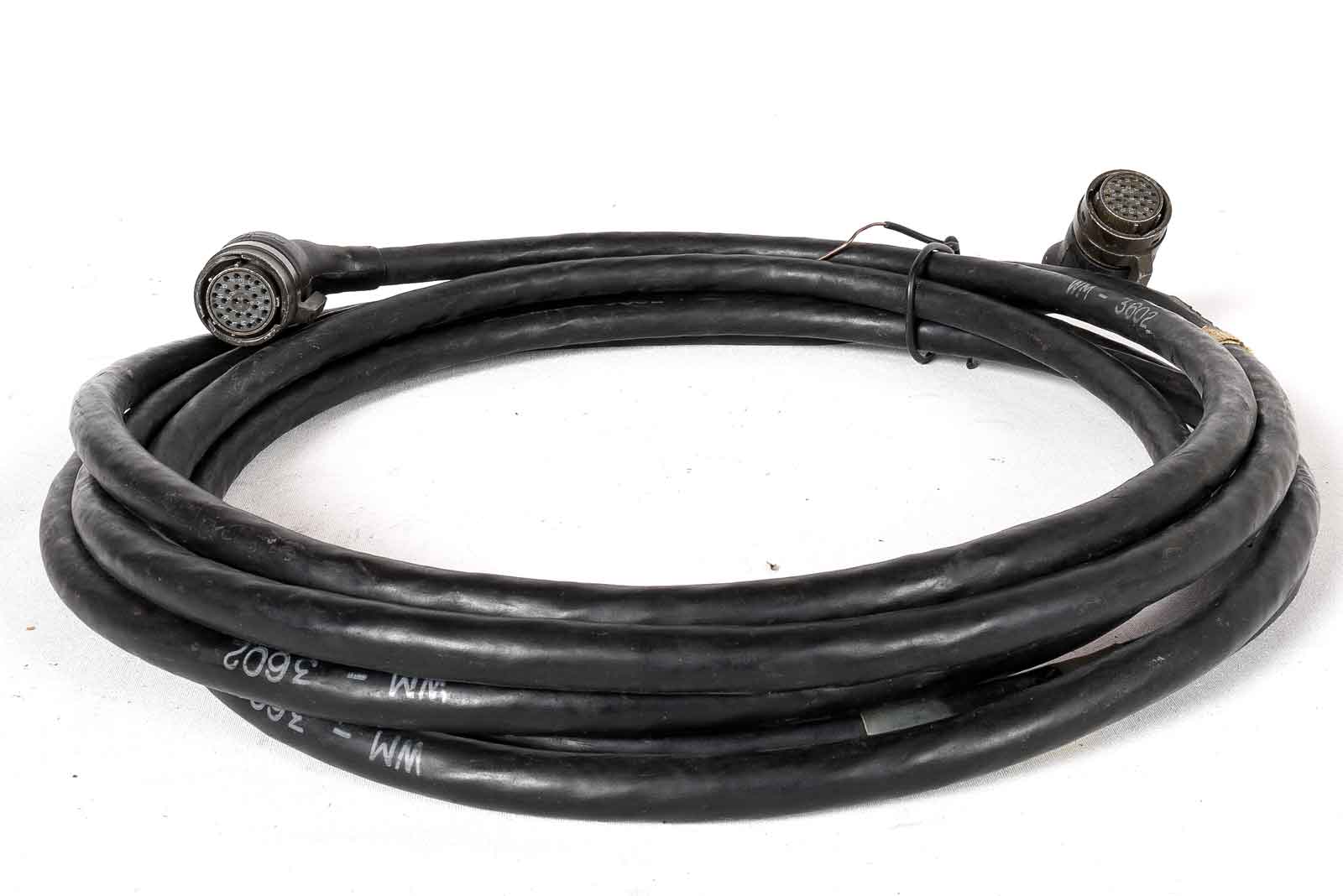

Dit is een lange versie van de verbindingskabel met 26-polige connectors.

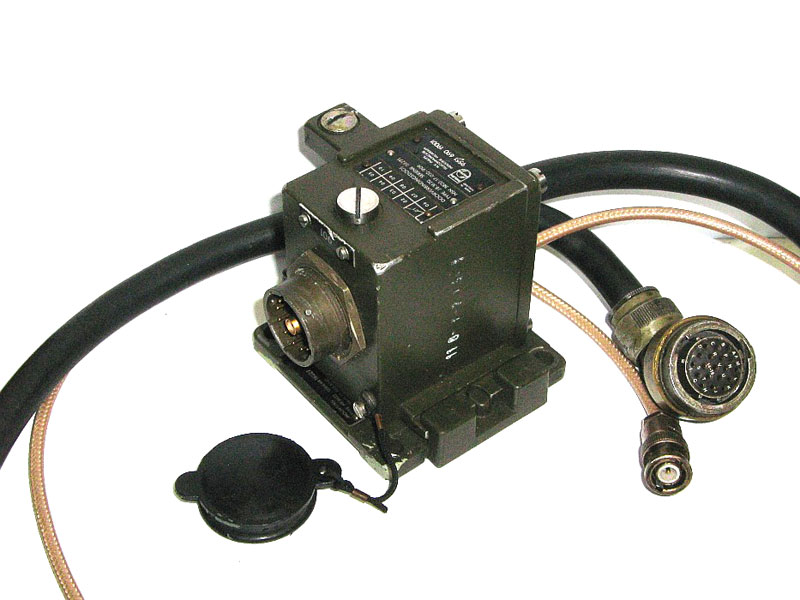

De antenne kan ook op grotere afstand van de set geplaatst worden, hiervoor is dan de junction-box JB-3620 en een verlengkabel nodig.  ( Foto : Jan Terranea, PA3FYZ )

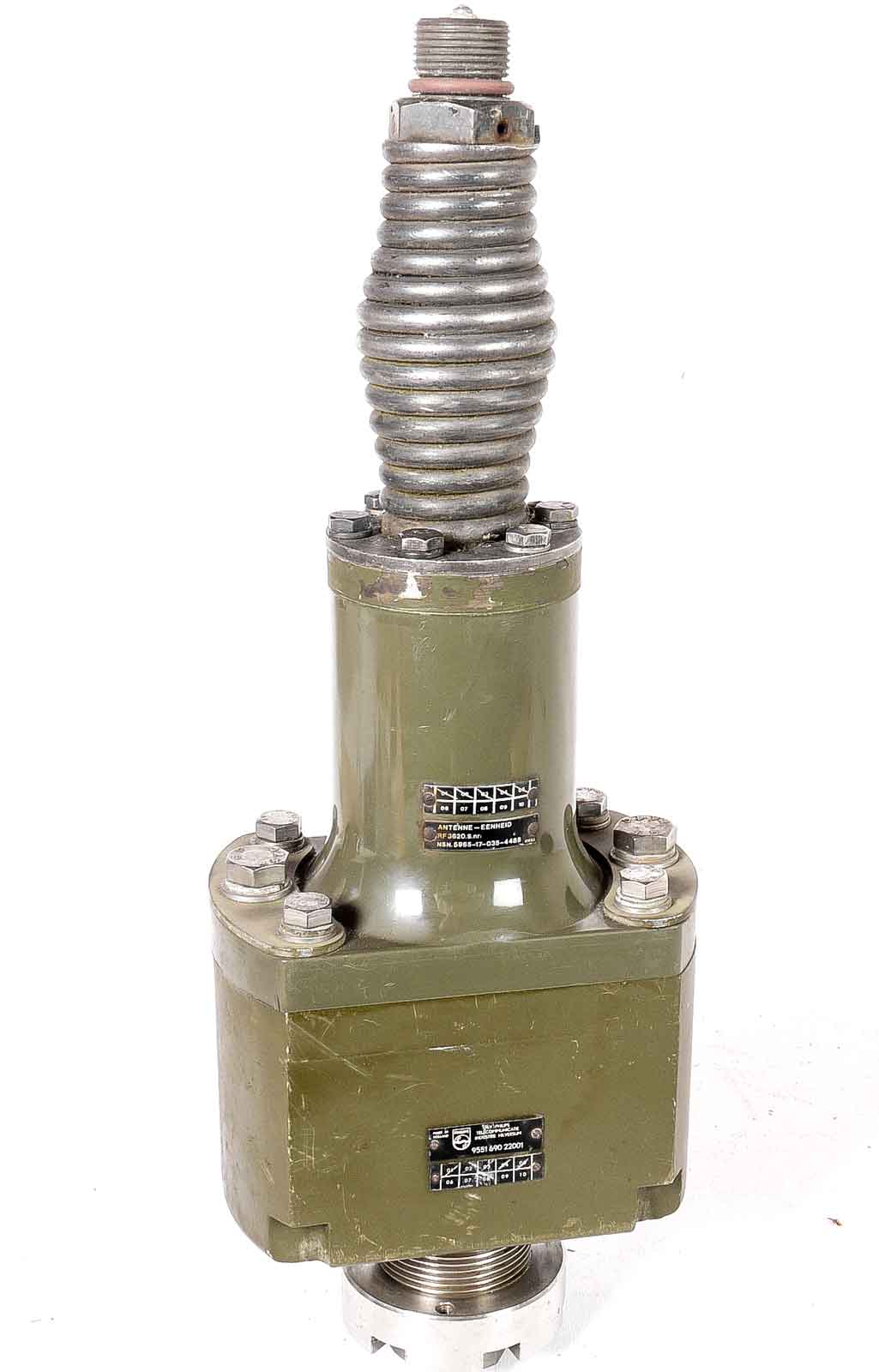

De antenne-eenheid RF-3620

Liggend.

De connector met de bevestigings-ring.

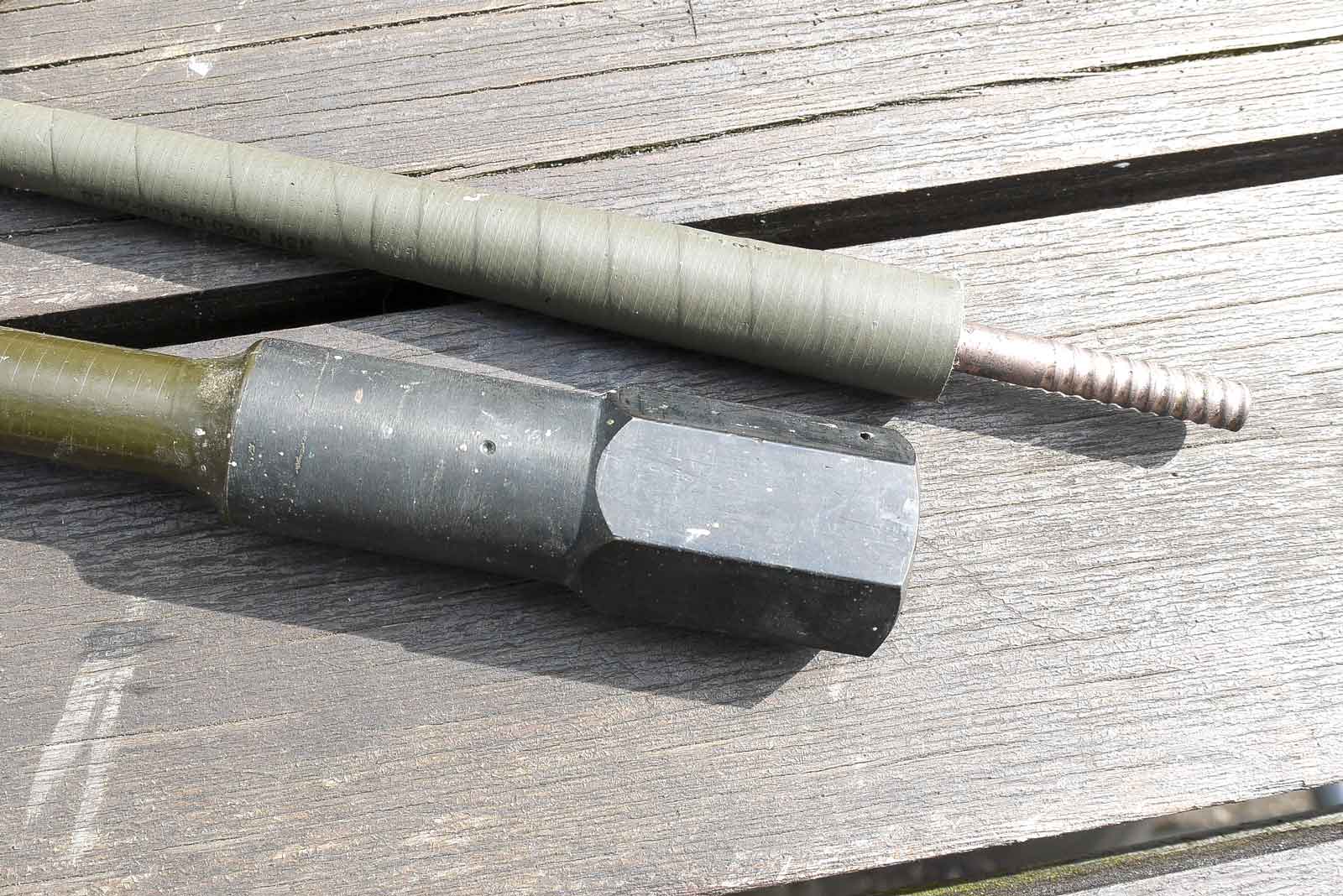

De onderkanten van de twee antenne-delen.

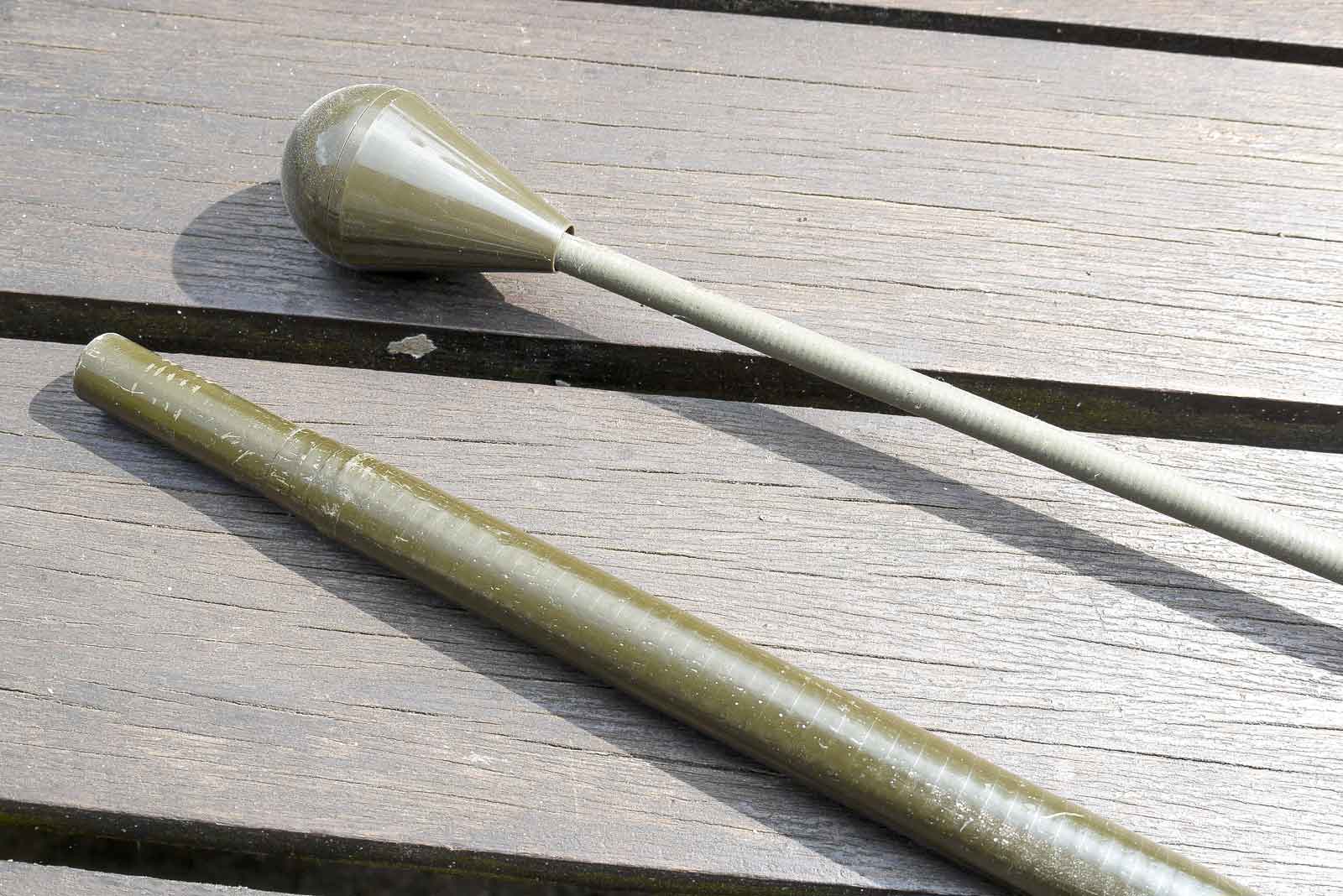

De topjes van de beide delen.

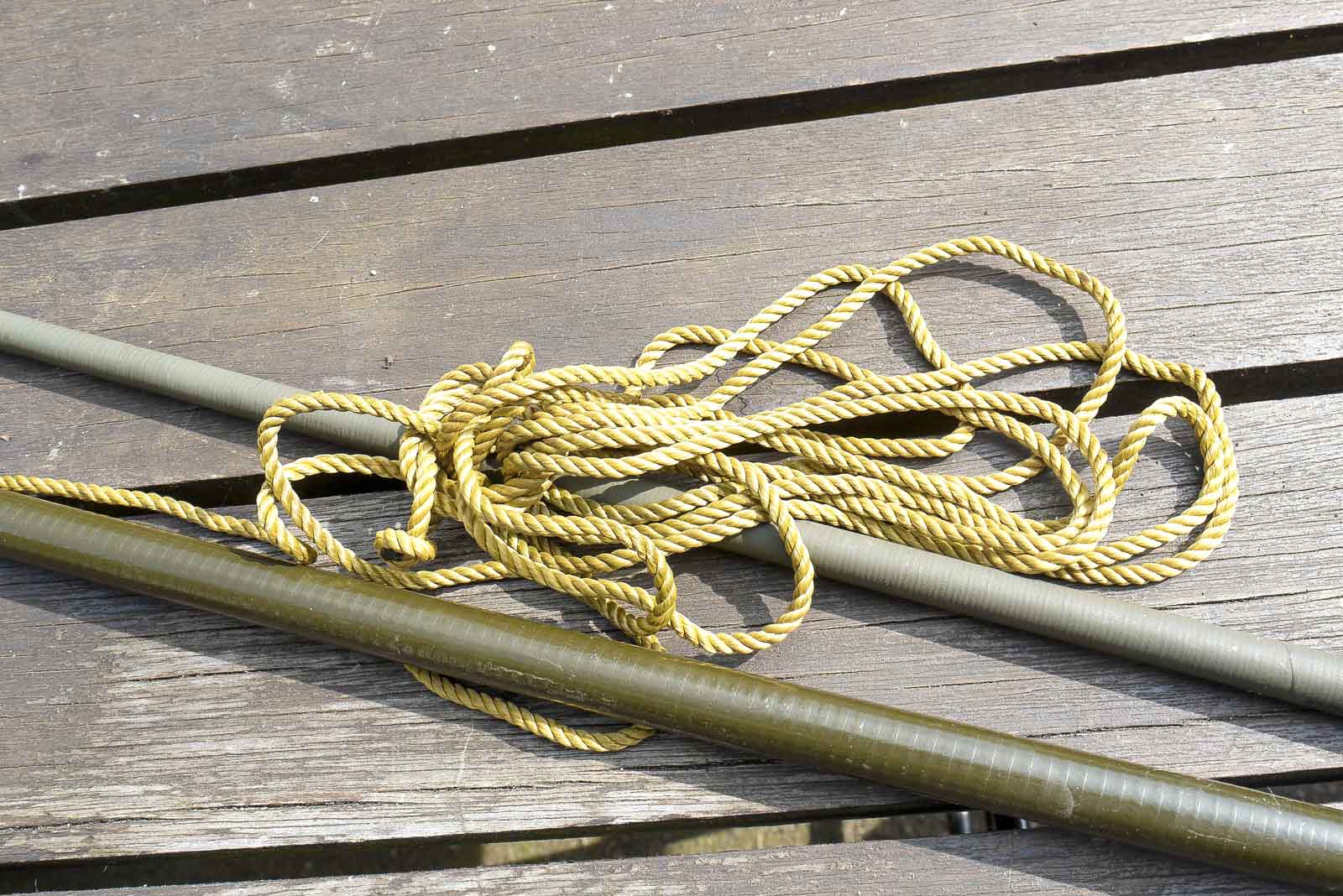

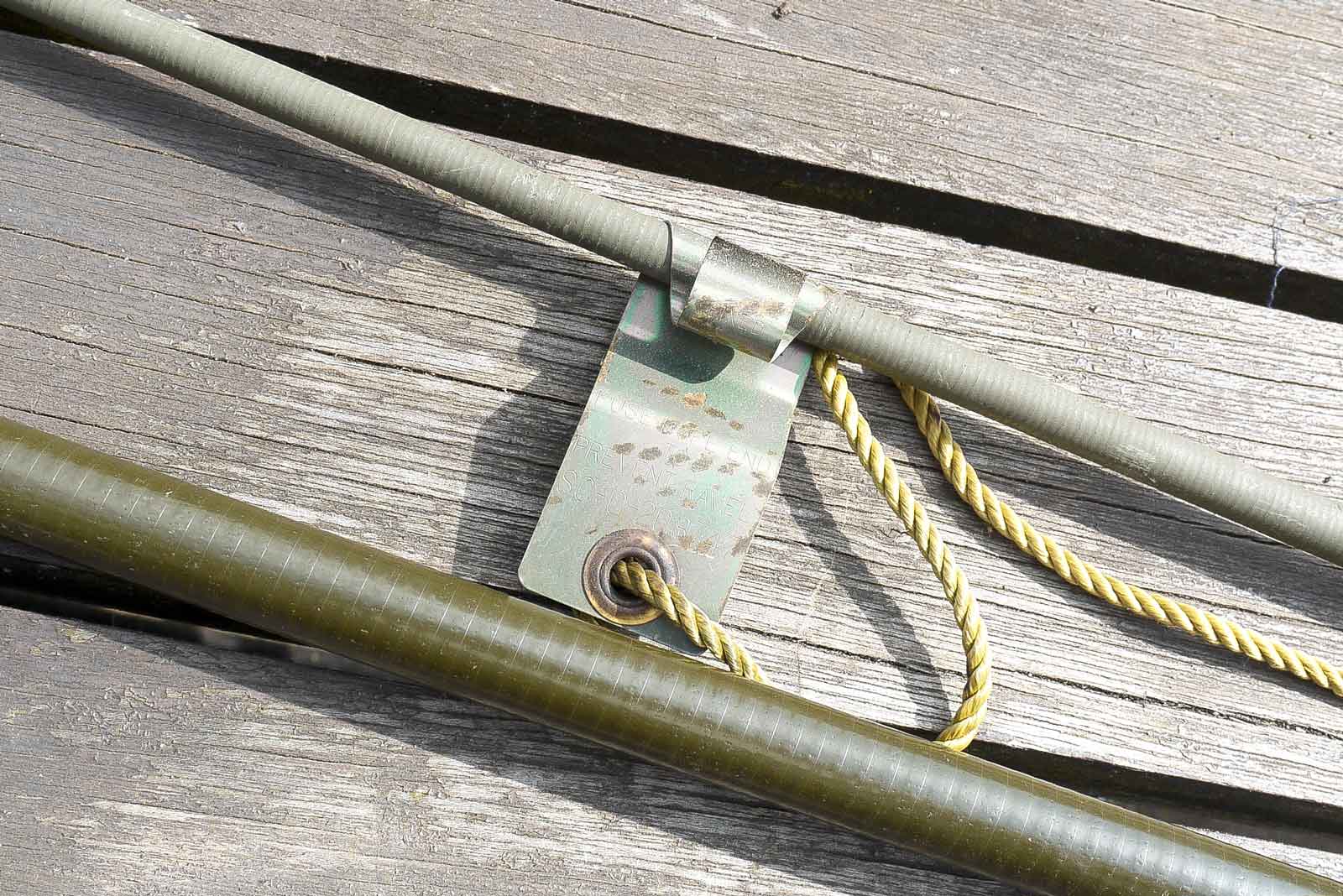

Touw om de antenne naar beneden te laten buigen.

Bevestiging van het touw.

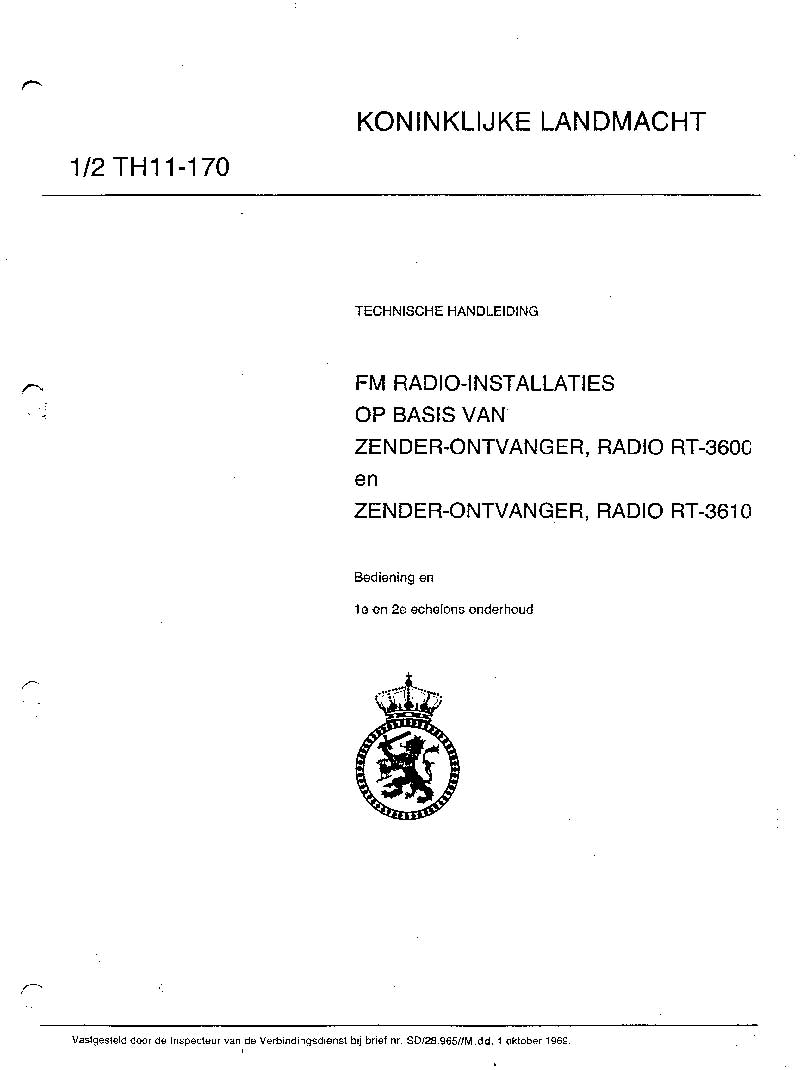

1. en 2. echelons onderhoudsboek.

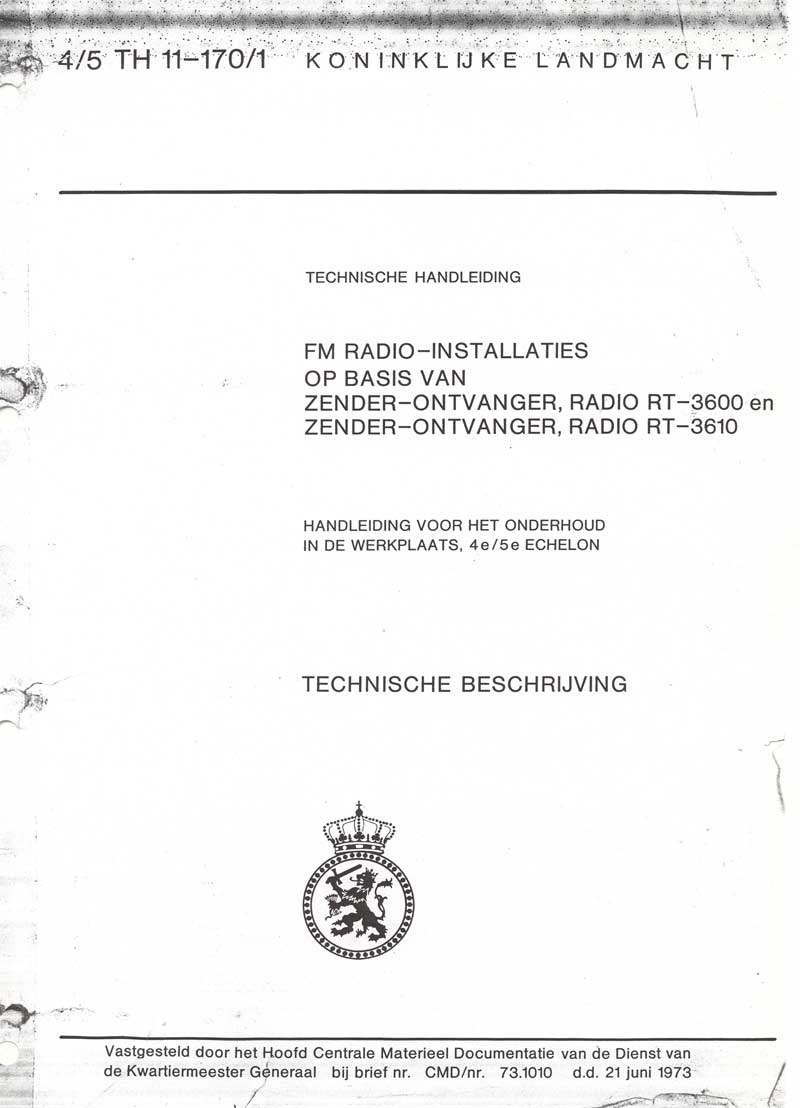

Handleiding voor 4. en 5. echelons
