Onlangs een WS-58 gekocht.

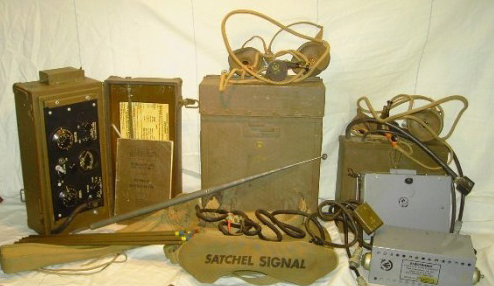

Dit is een complete WS-58, jammer genoeg heb alleen nog maar het meest linkse kastje.
Er moet voor mijn exemplaar nog het een en ander bij elkaar gezocht worden.
Het frequentiegebied beslaat 6 tot 9 MHz. Output-power is ca. 0,3 Watt. Het is een AM-gemoduleerde telefonie transceiver.
Het bereik bedraagt ongeveer 5 mijlen.

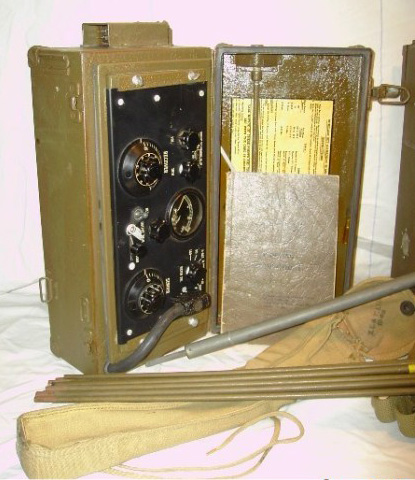

De telescoop-antenne en op de voorgrond de antennestaven.

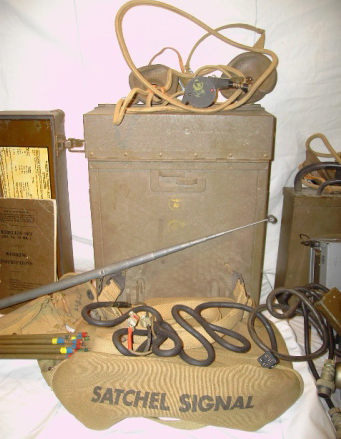

Op de achtergrond de Dry Battery Case, op de voorgrond de beroemde tas.
Dit is de kast van de vibrator-power-unit op de achtergrond met case spares no. ?
Op de voorgrond waarschijnlijk de Vibrator Power Supply Unit SC999F .

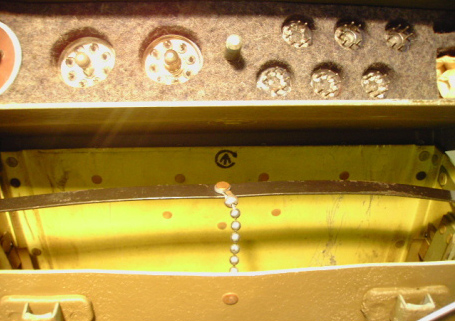

De buizen in het reservedoosje.
Het originele manual.
Aansluitblok voor de voedings-plug.
Nog eens de aansluiting.

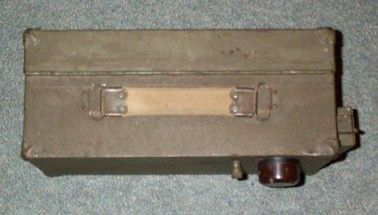

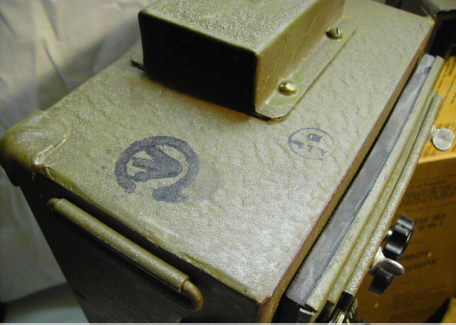

Het handvat bovenop de kast.

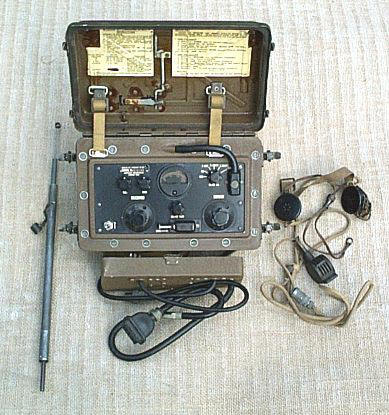

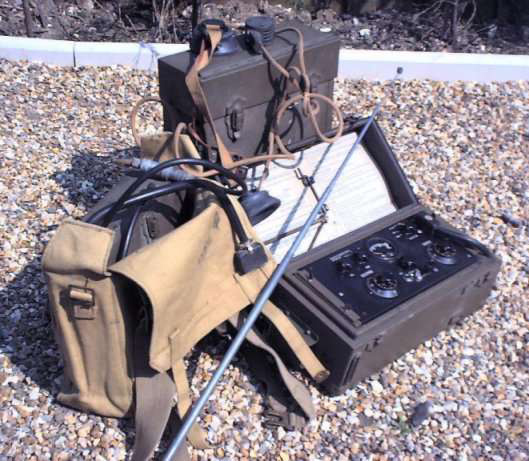

Nog een plaatje van het complete station.

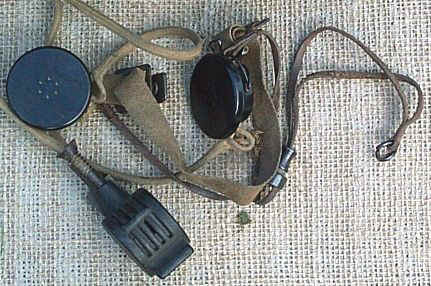

De headset met microfoon.

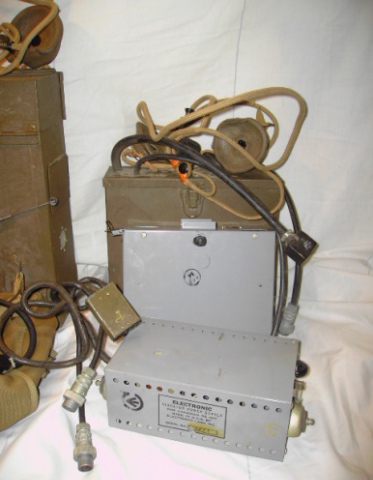

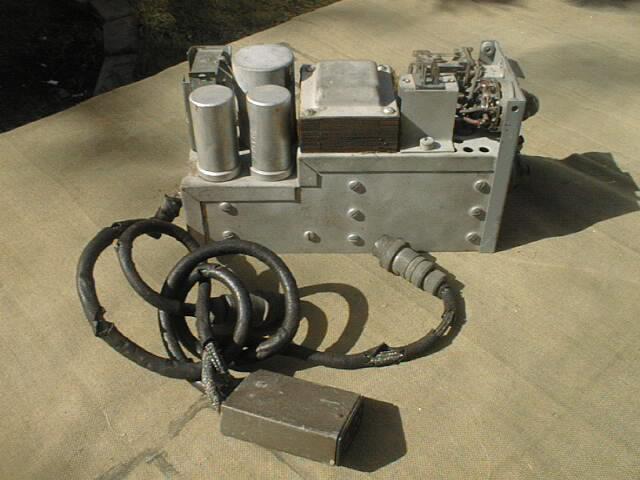

De voedingsunit, de plug op de voorgrond zal wel passen in de connector op de zijkant van de kast. De ronde plug is voor de headset- en microfoon-aansluiting.

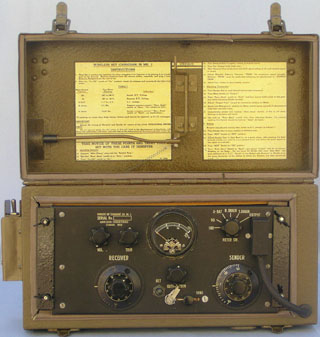

Een andere versie van de WS-58, de PTT-switch is anders en ook het mechaniek om deze schakelaar te bedienen is anders.
de netting-switch zit vlak bij de PTT-switch.
Verder verdwijnt de kabel rechts-onder in de kast. Bij de andere versie is dat midden-boven.
Op deze foto zijn ook de dekselriempjes te zien. Links de telescoopantenne. Onderaan waarschijnlijk een aansluitblok voor de voeding???
Dit exemplaar is ook een Tropicalized uitvoering.
Nu het spannende moment, wat heb ik van het gehele station?? Nu, dat is niet veel, alleen de zender/ontvanger met nog al wat ontbrekende delen.

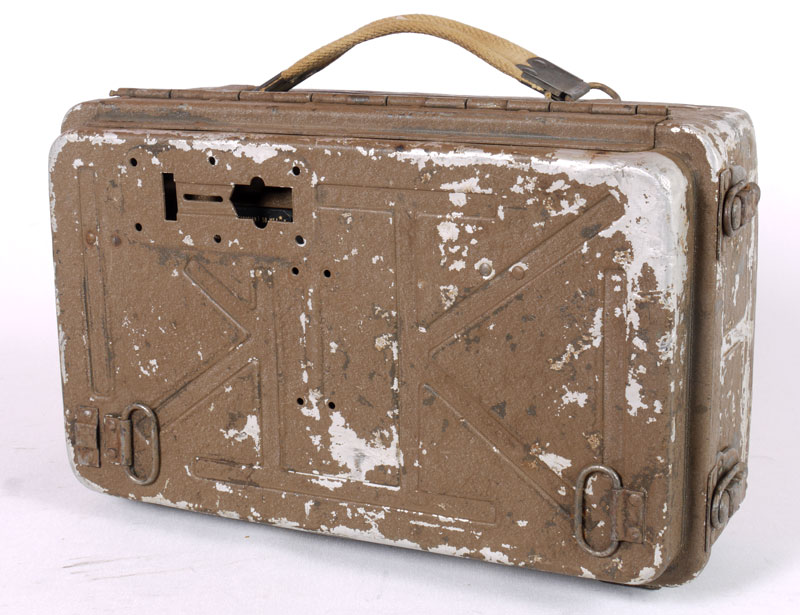

De voorkant met gat voor het bedieningsmechaniek van de PTT-schakelaar. De vier gaatjes in het midden dienen voor de bevestiging van de beugels
voor de geleiding van de as van de PTT-schakelaar.

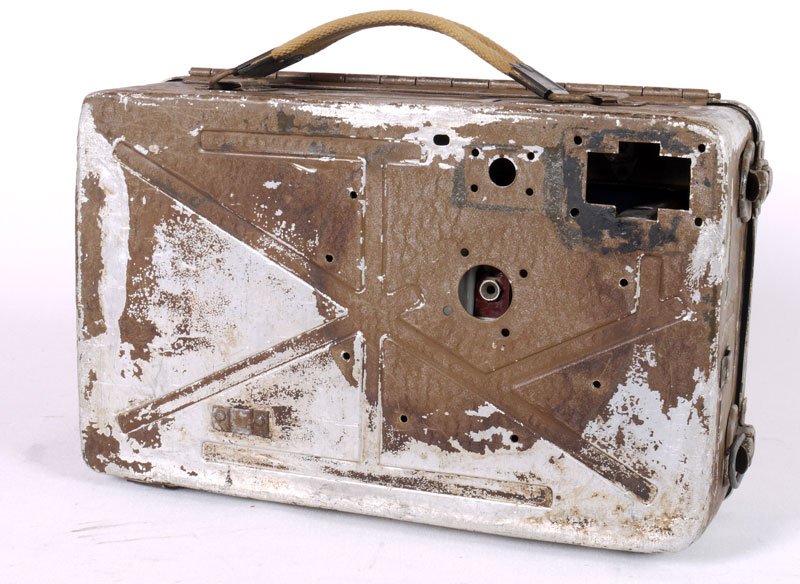

De achterzijde met gaten voor, waarschijnlijk de voeding, de antenne-aansluiting en nog een onbekend gat.

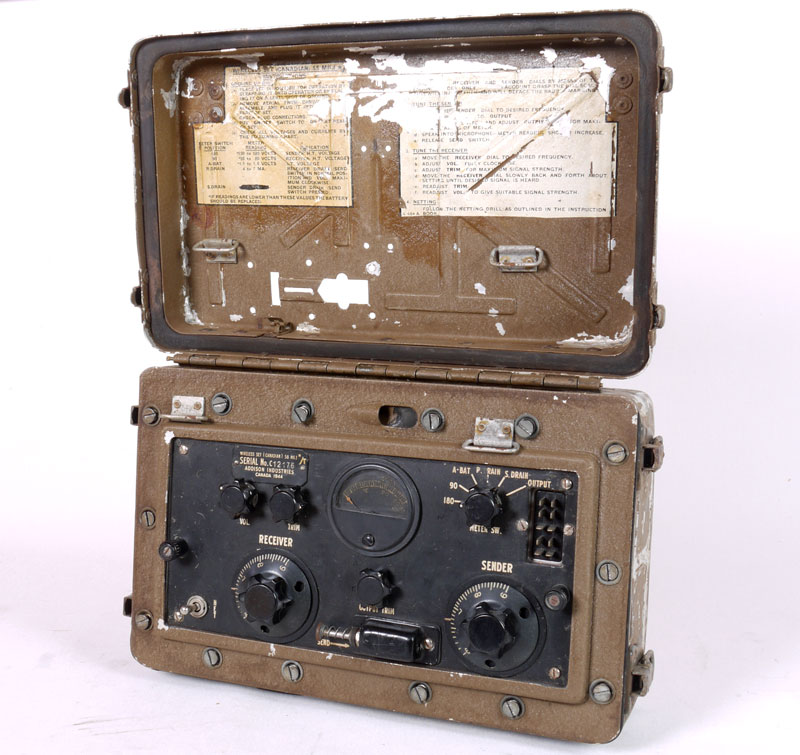

De set met opengeklapte deksel.

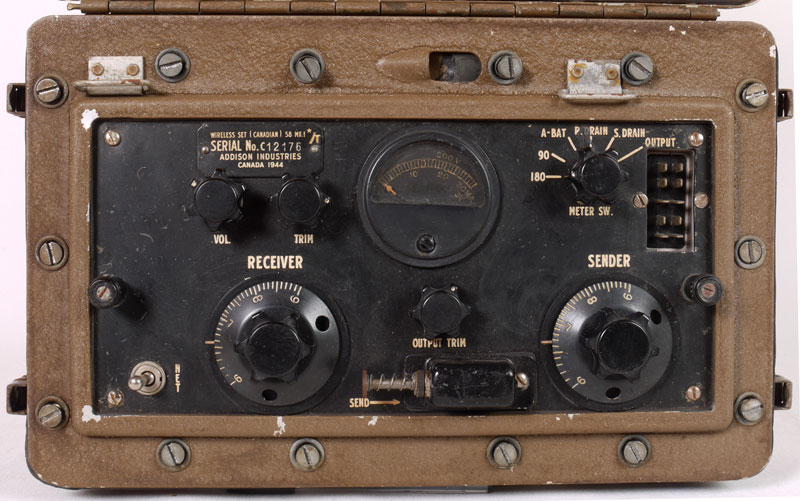

Nogmaals de voorzijde met bedieningsorganen. Midden-onder de PTT-schakelaar. Overigens is dit een T-model, ofwel "Tropicalized"

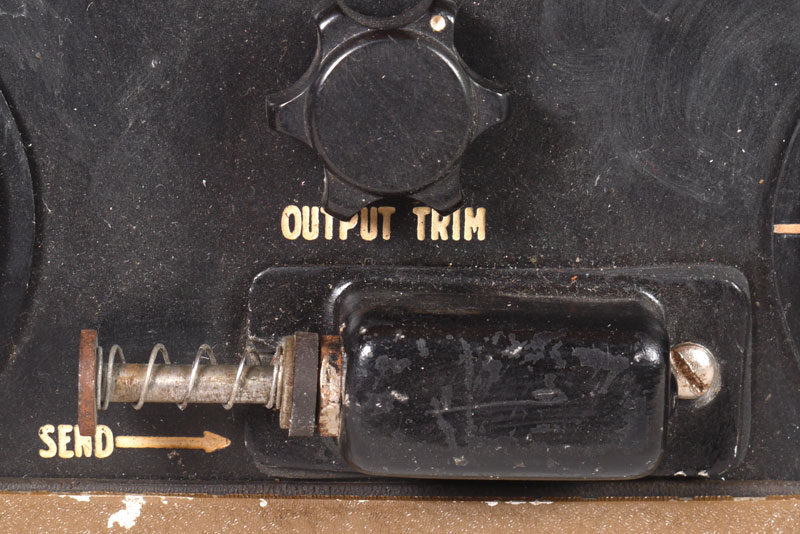

De PTT-schakelaar.

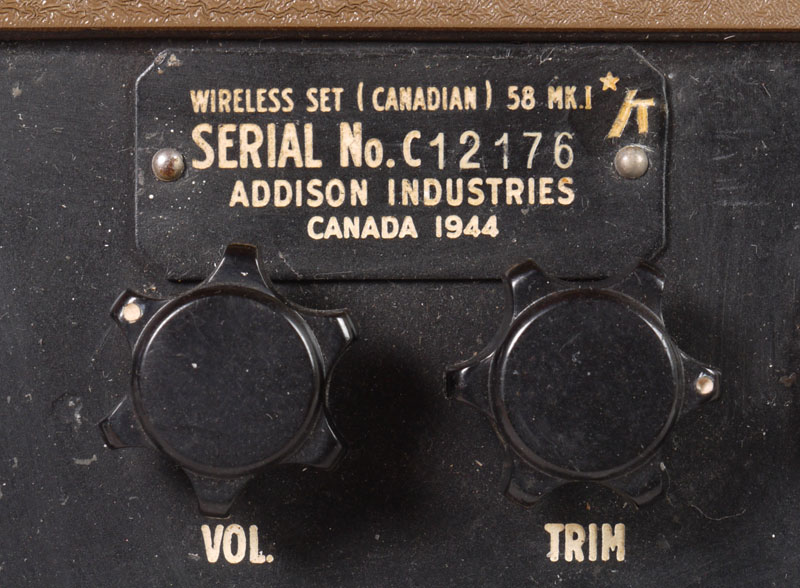

Het serieplaatje met de "/T"

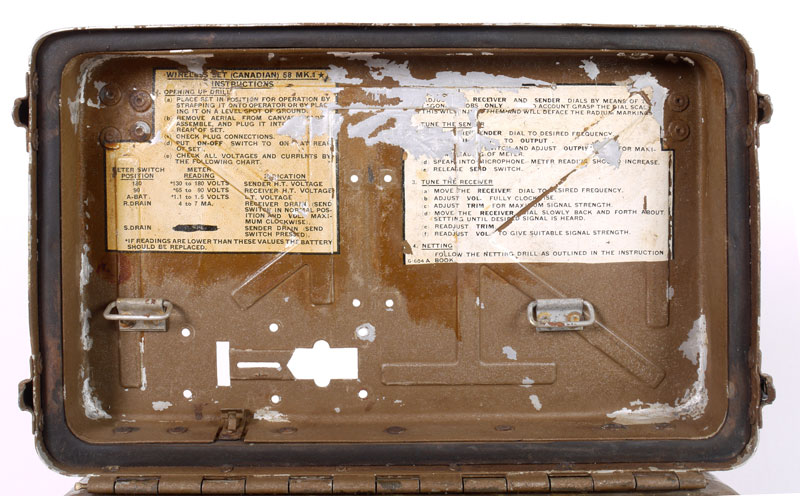

De deksel met ingebouwde bedieningsinstructies.

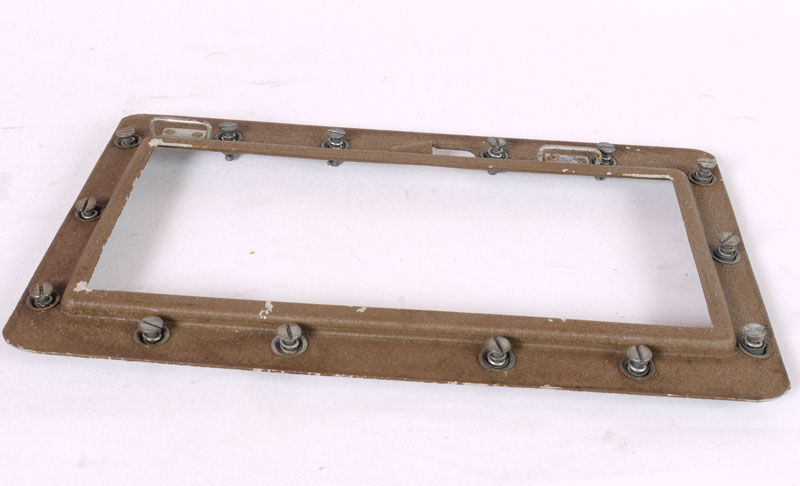

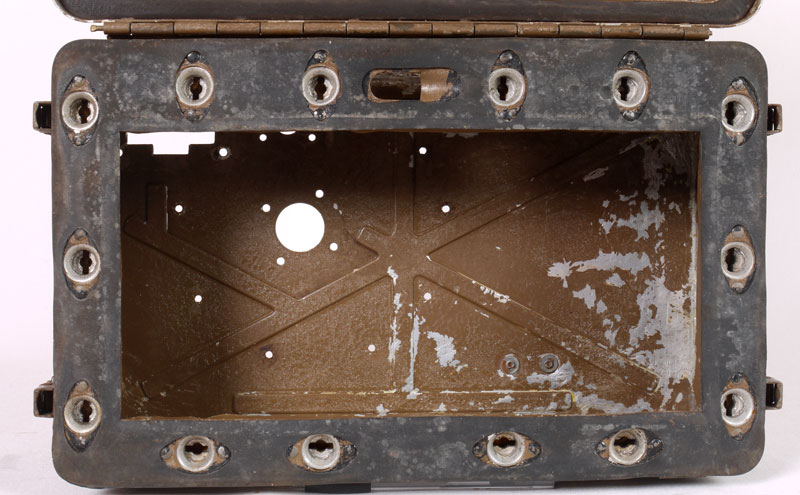

De lege kast. De zwarte rand is de rubber afsluiting van de Tropical-versie. Ook het aantal bevestiging-schroeven wijst op een degelijke afdichting.
Onder deze rand wordt de zender/ontvanger tegen de voorzijde van de kast geklemd.

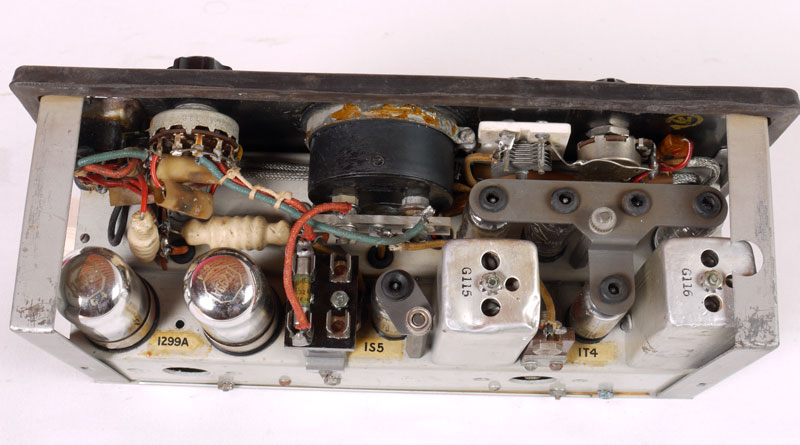

De bovenkant van de set. Links de twee 1299A buizen van de zender en de 1S5 van de microfoonversterker(V4C) . Rechts zes buizen en de twee MF-trafo's van de ontvanger.
Opvallend afwezig zijn afstemcondensatoren. Zowel de zender als de ontvanger worden dmv. permeabiliteits-afstemming ingesteld.

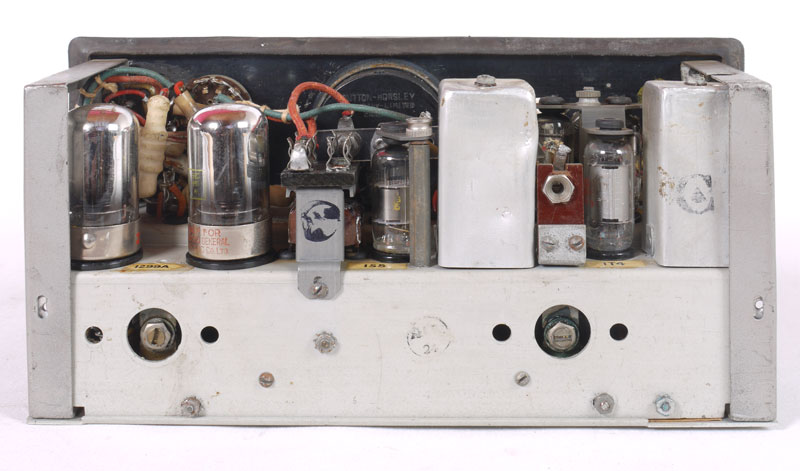

De achterkant met antenne-aansluiting en twee afregelpunten.

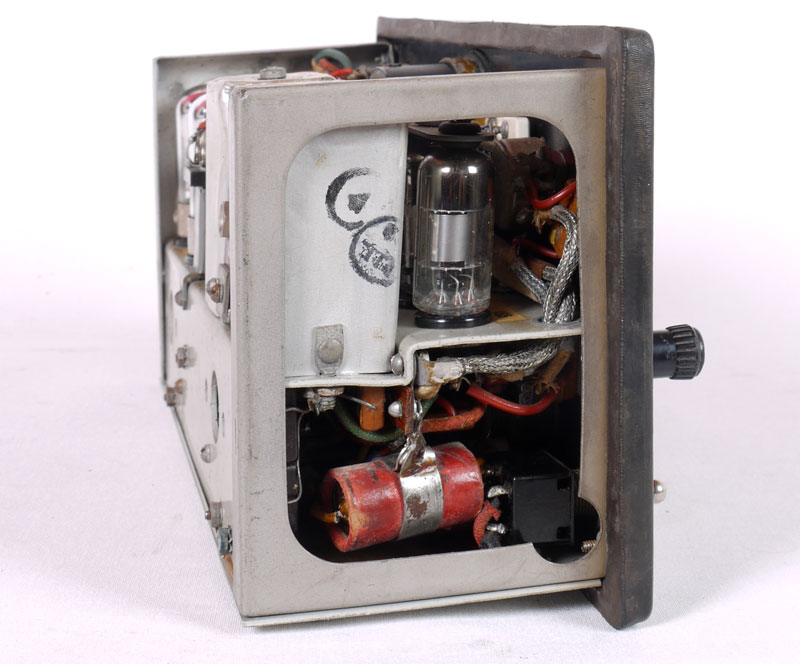

Zijkant links, de condensator zal wel moeten worden vervangen.

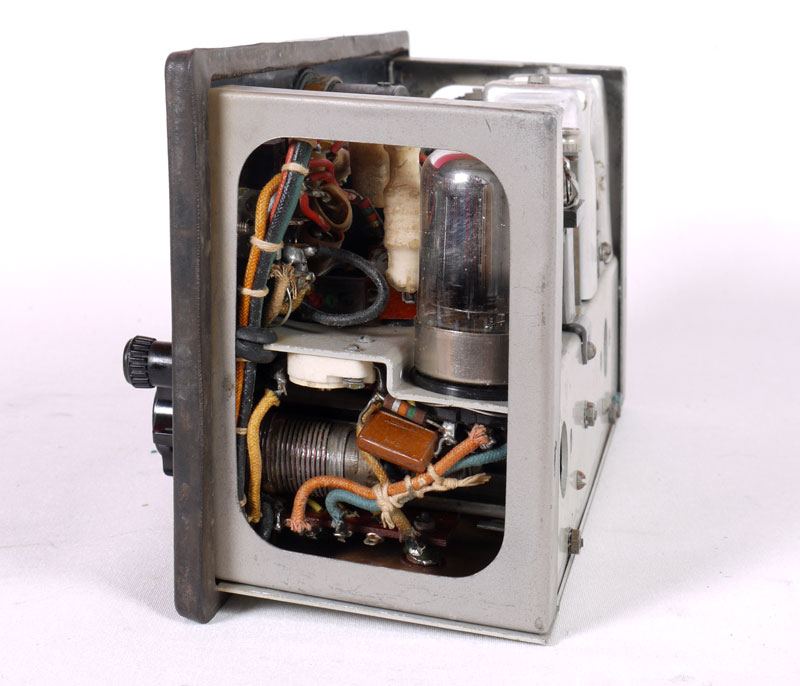

De rechterkant met de tankspoel.

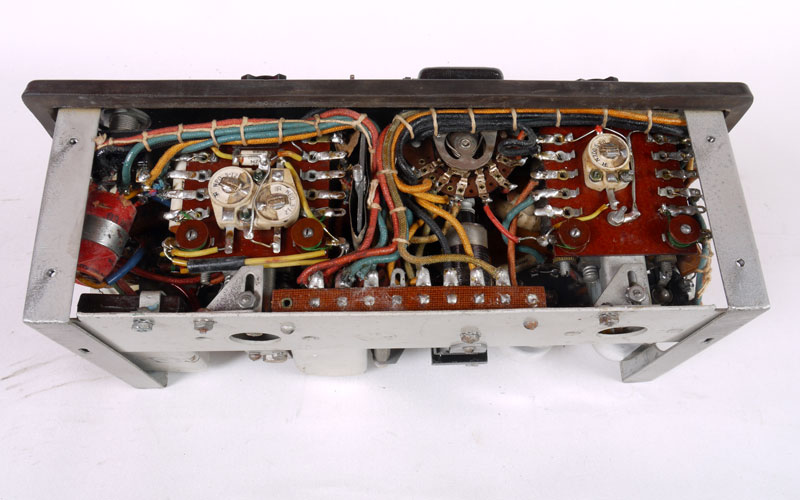

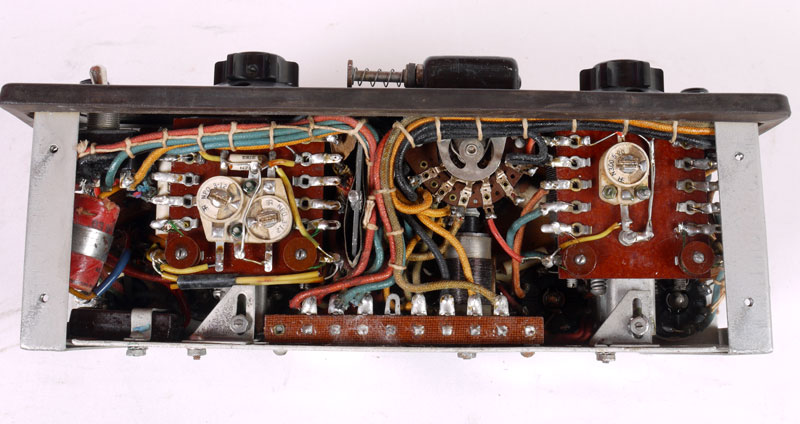

De onderkant, links het ontvang-gedeelte en rechts de zender. In het midden het schakeldek van de PTT-schakelaar.
De twee gaten aan de achterzijde zijn waarschijnlijk voor de afregeling van de set.

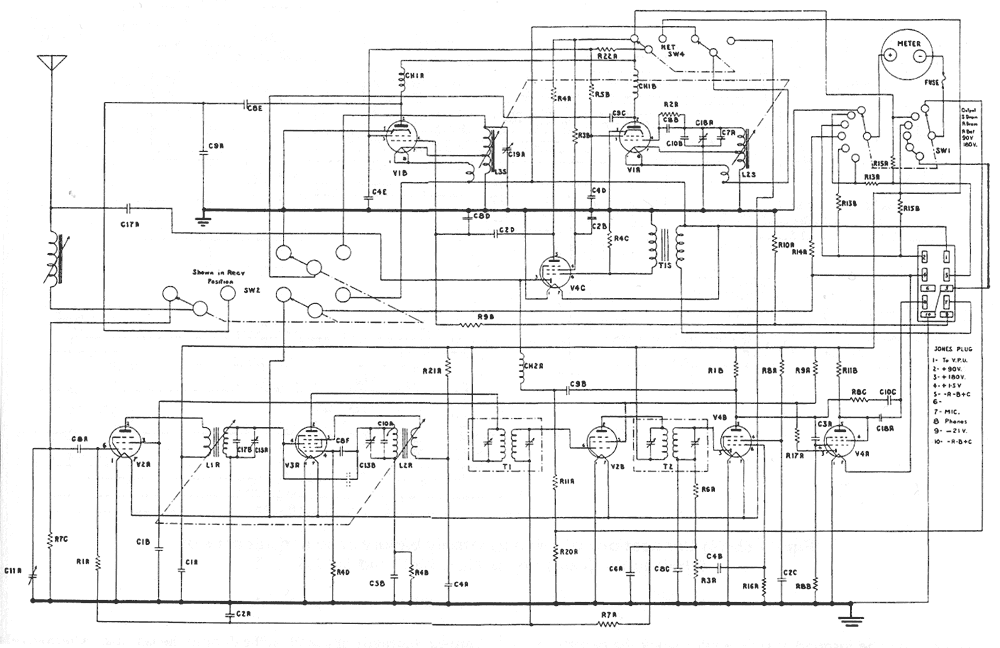

Het schema.
Deze afbeelding is, net als de volgenden, ontleend aan Volume 1 van Wireless for the Warrior van Louis Meulstee.
Voor mensen die meer willen weten over de WS-58 is dit boek ten zeerste aan te raden. Zie de website van Louis

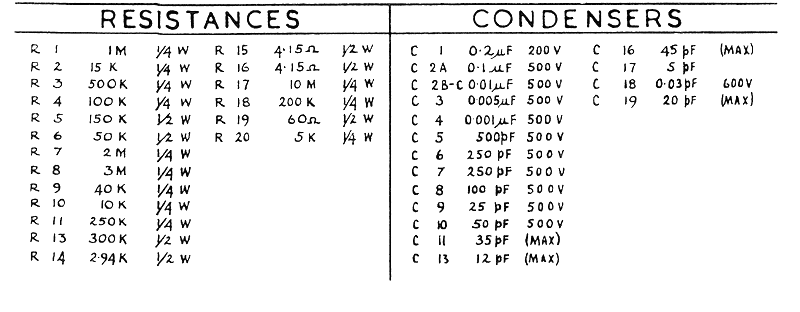

De stuklist.

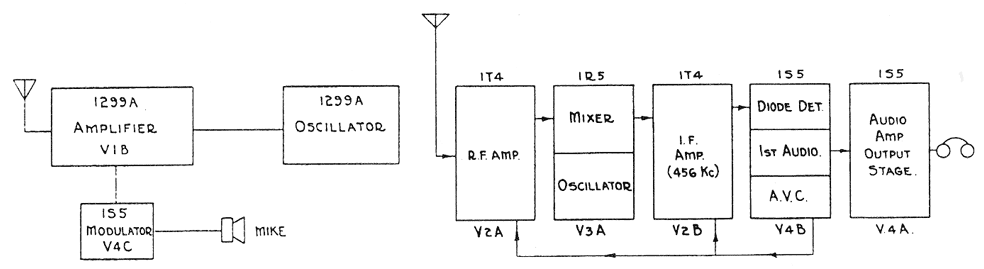

Het blokschema.

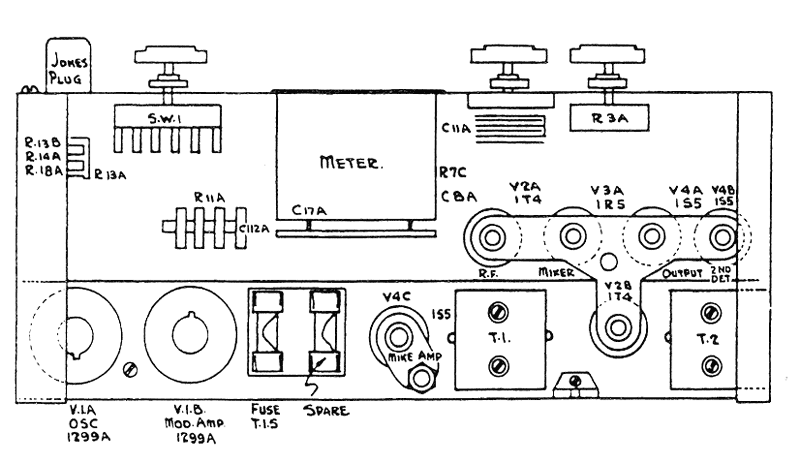

Componenten-opstelling.

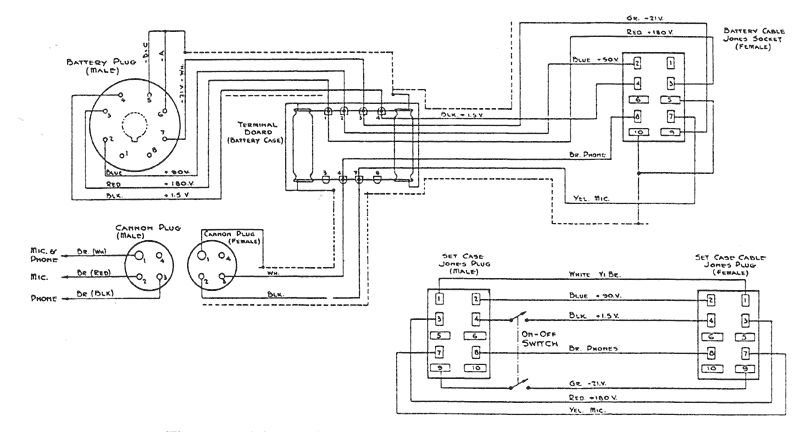

De connecties van de set met battery en headset/microphone.

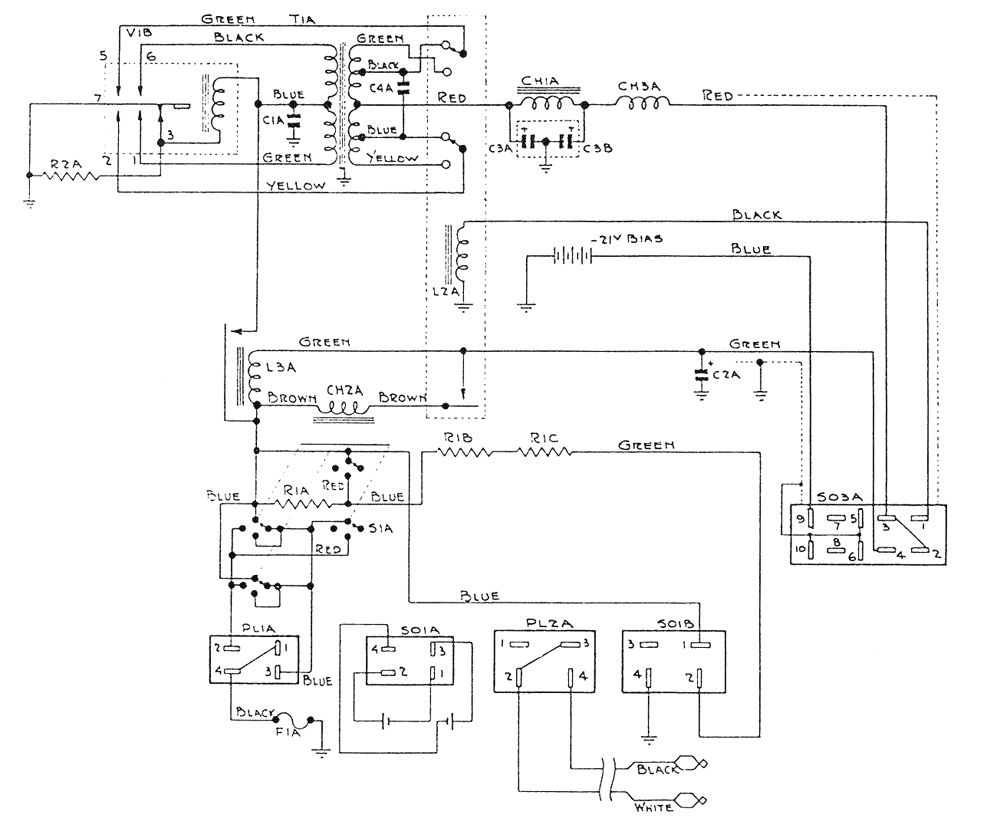

Schema van de Vibrator Power Supply Unit SC 999F.

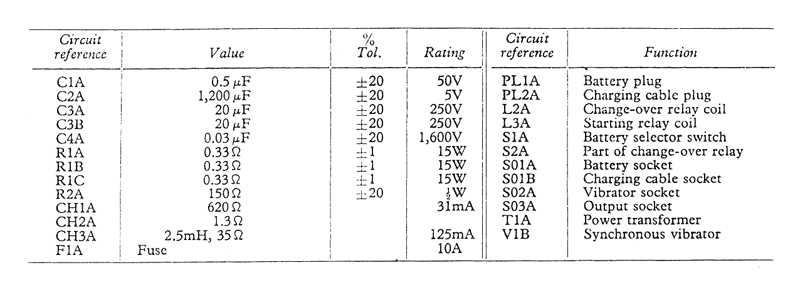

De stuklijst van de Unit.
Bronnen van het beeldmateriaal: Green Radio van G4NCE ( http://www.vq5x79.f2s.com/greenradio/WS58.html )
Verder op een Belgische marktplaats enige plaatjes geleend, de grotere foto's zijn van mij.
