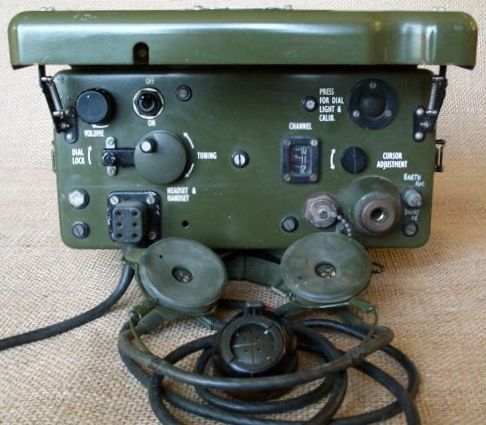

Dit is de W.S. 31
En dit is de W.S. 31 AFV.
De WS-31 werd na de tweede wereldoorlog ontwikkeld als een Engelse SCR-300 of wel de BC-1000.
Het was de bedoeling dat de WS-31 de WS-18, WS-68 en WS-46 zou gaan vervangen. Eind 1945, begin 1946 werd het eerste testmodel geleverd en in November van 46 werd de productie gestart. Het is een FM zend/ontvanger met de maximale frequentiezwaai van 15 kHz bij een frequentie bereik van 40 tot 48 MHz. De eerste MF ligt op 4,3 MHz en de tweede op 2,515 MHz. Bij de output van ca 300 mW is het bereik, afhankelijk van het type antenne, 3 tot 5 mijlen. Met de antenne van een N0.88-set (2ft 9in) bedraagt het bereik ongeveer 1,5 mijlen. Het gewicht, met batterij, bedraagt 15 kg. De buizenbezetting:
| Zender | Ontvanger | ||
| functie | type | functie | type |
| Eindversterker | CV807 | HF-versterker | CV785 |
| Mengtrap/kristaloscillator | CV807 | 1. mengtrap | CV1758 |
| Verdubbelaar | + | Verdubbelaar | CV785 |
| Master oscillator | + | Local oscillator | CV785 |
| Reactantie-modulator | + | AFC-regeling | CV1758 |
| 1. MF-versterker | 2 x CV785 | ||
| 2. mengtrap/oscillator | CV782 | ||
| 2. MF-versterker | CV785 | ||
| Begrenzers | 2 x CV1758 | ||
| Discriminator | CV753 | ||
| Discr./LF-versterker | CV784 | ||
| *) Ruis-versterker | CV794 | ||
| *) DC-versterker | CV1758 | ||
| *) Squelch-oscillator | CV748 | ||
| *) Niet in Mk1/1 en Mk.2 modellen |
De normale WS-31 werd in 1948 algemeen ingezet. Aangezien ik de WS-31 niet bezit, maar wel de AFV-uitvoering hiervan, gaat het verhaal verder met deze uitvoering. AFV staat voor Armoured fighting vehicle.
De W.S.31 AFV bestaat uit een aangepaste W.S.31 en de Power Supply and LF Amplifier Unit No. 3
De buizenbezetting:
| functie | type |
| LF-output-versterker | CV807 |
| Microfoon-versterker | CV1758 |
Normaal gesproken werden de Control Units Nos. 16 en 17 gebruikt voor de aan te sluiten andere componenten. Voor verdere details verwijz ik naar het boek "Wireless for the Warrior" deel 2, van Louis Meulstee.

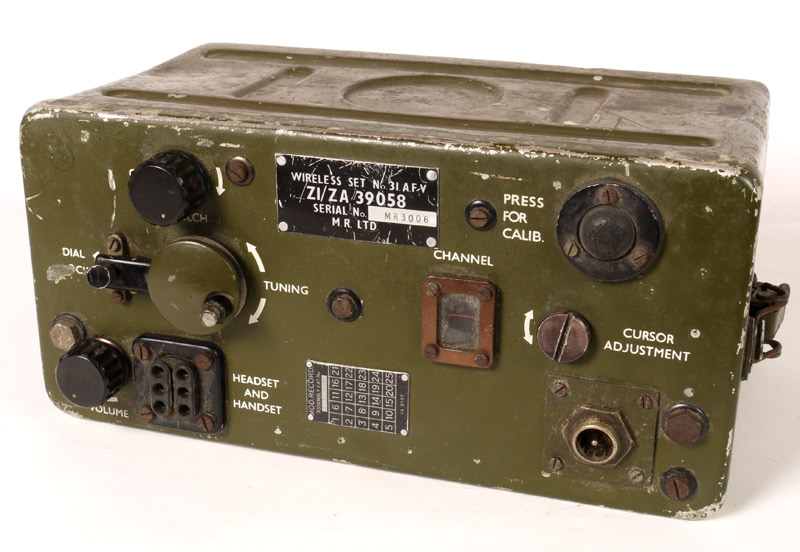

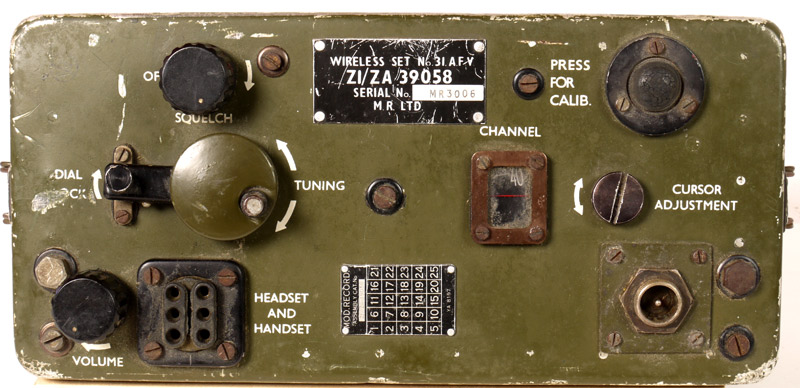

Het vooraanzicht met de bedieningsorganen, de antenneaansluiting is duidelijk afwijkend van de andere, niet AFV WS-31 .

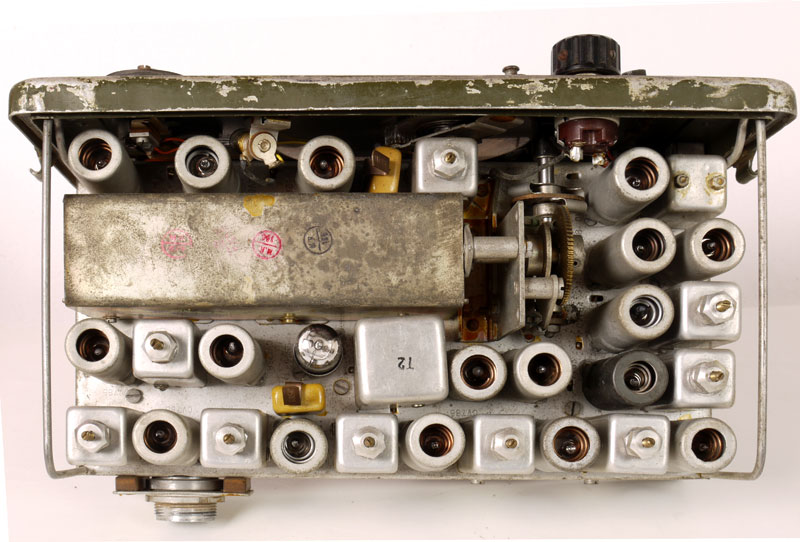

Bovenaanzicht van de set. Een keurig opgebouwd geheel.

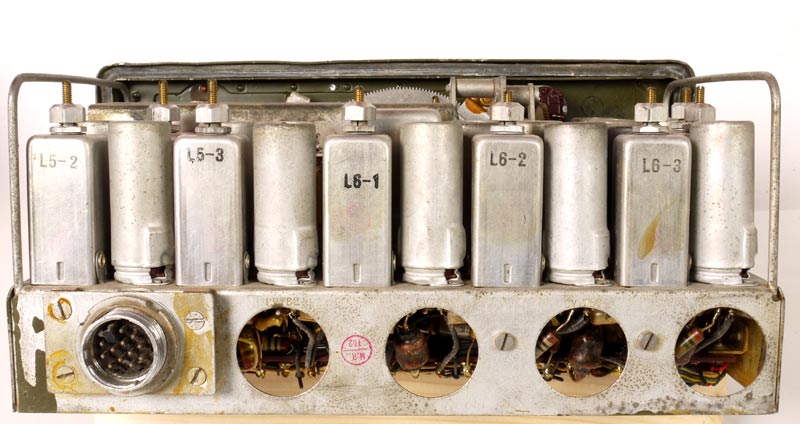

De achterzijde met de aansluitplug voor de versterker No.3. Eenzelfde connector als bij de Nederlandse GRC-3030.

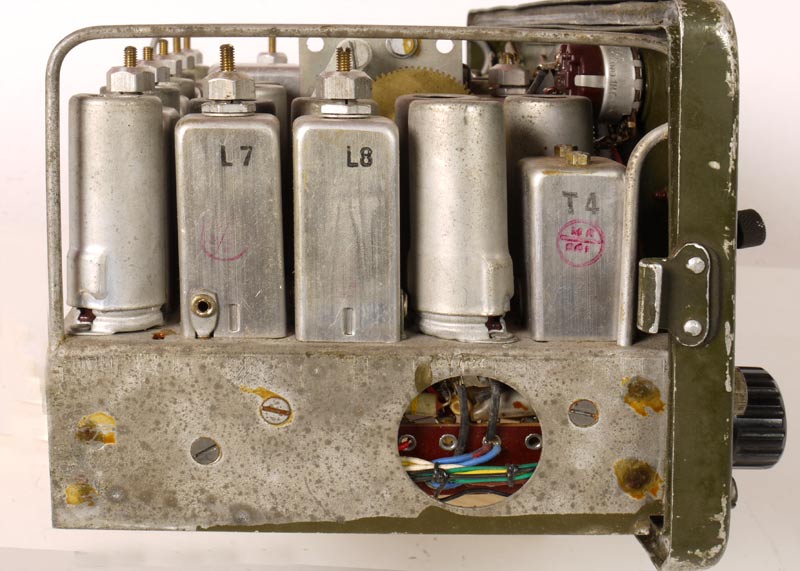

De linkerkant met T4, dat zal wel de microfoontrafo zijn.

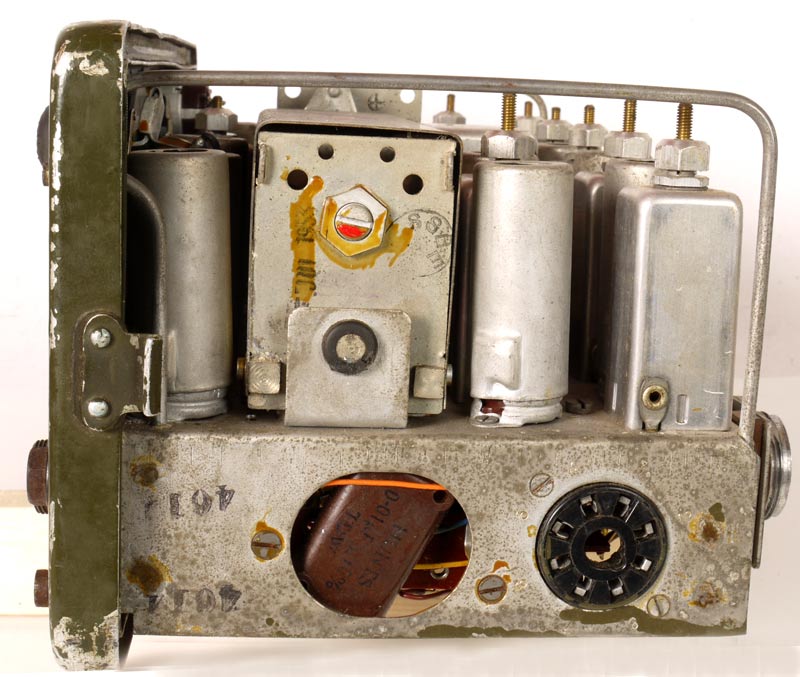

De rechter zijde met de buisvoet voor de meetpunten in de set.

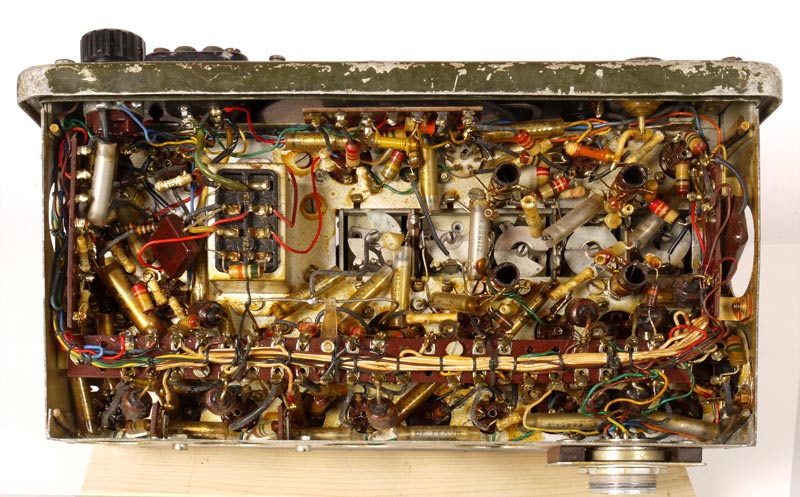

De componenten zijn redelijk toegankelijk.

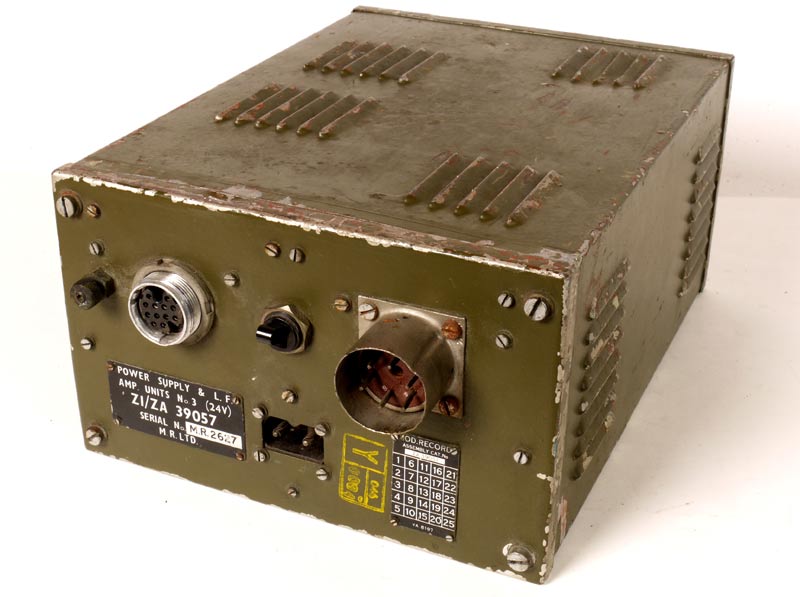

Powersupply en LF-amplifier-units No.3

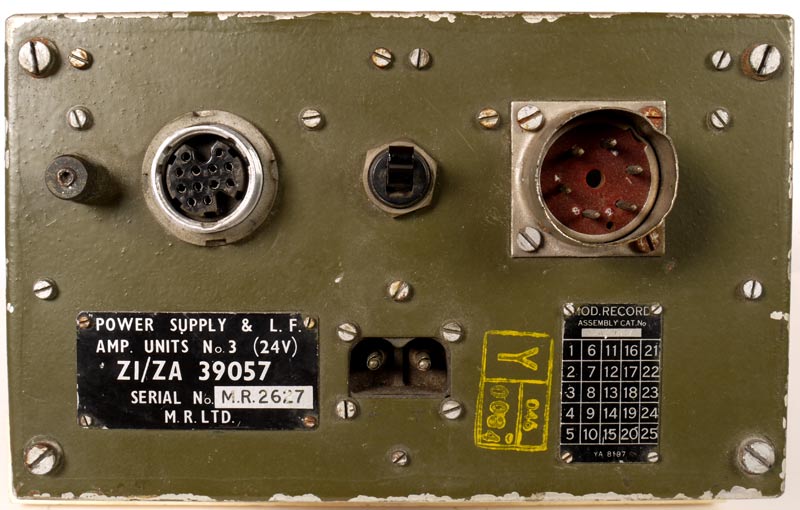

Hoewel op het typeplaatje 24 Volt staat werkt dit exemplaar toch echt op 12 Volt. Rechts de 6-polige plug voor de verbinding naar de control-units.

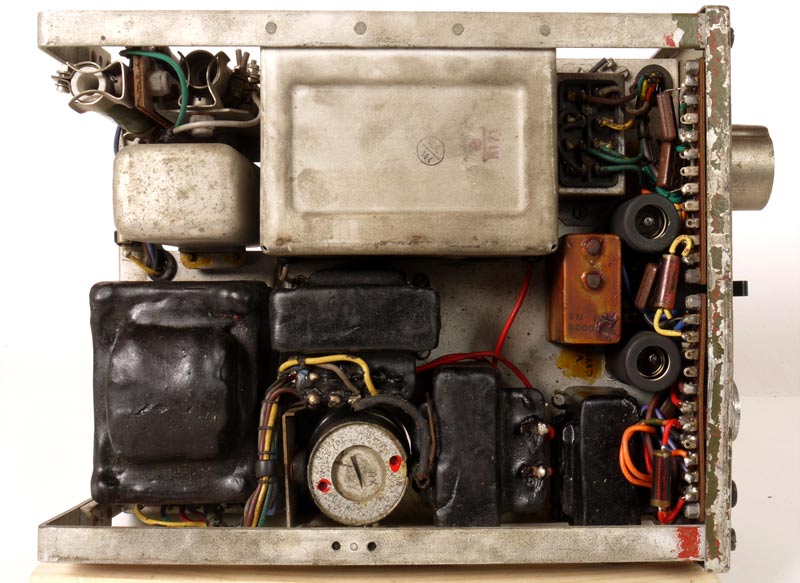

De bovenzijde van de amplifier. De trafo's zijn allemaal "getropicalized" of wel ze hebben ze in een pot teer laten zwemmen.

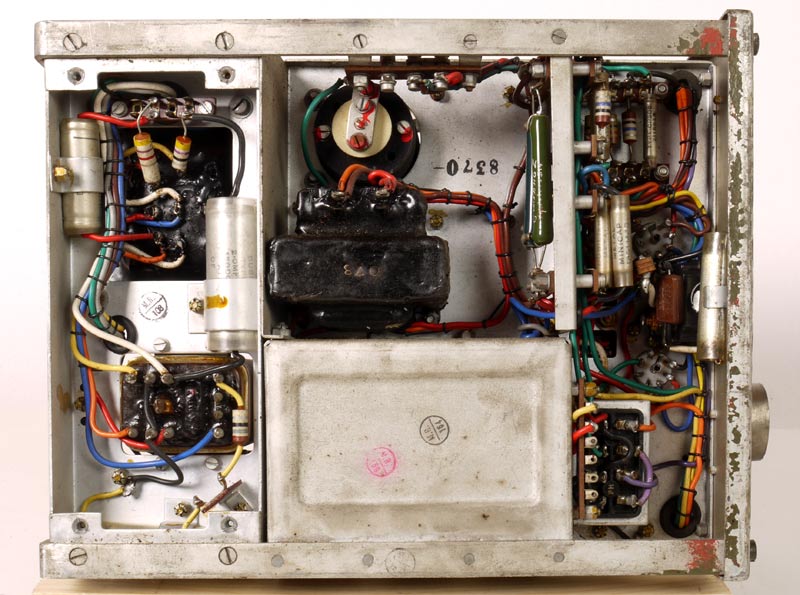

Dit is een gezicht op de onderkant.

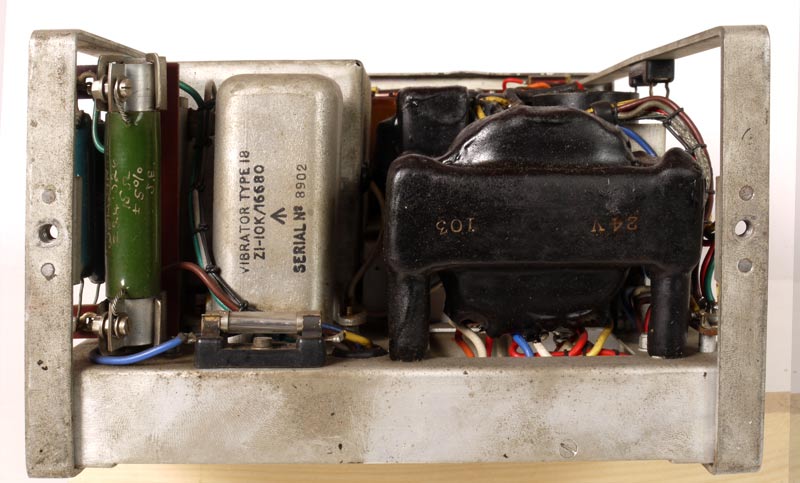

De achterzijde met de vibrator-unit.

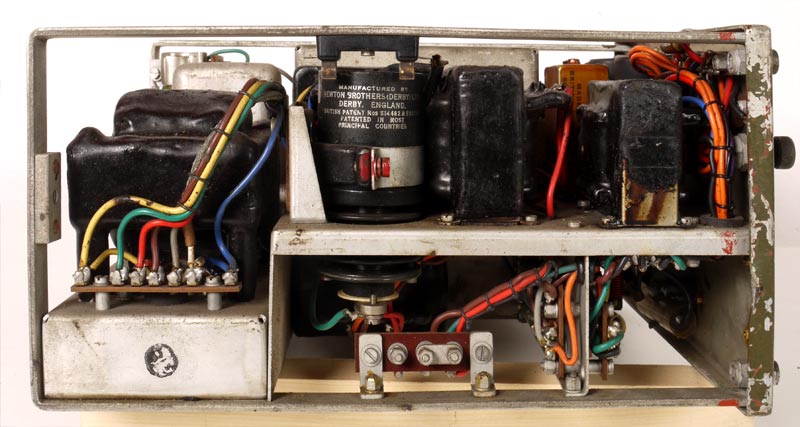

De linkerkant met midden onder een omschakelding, of dat voor 12 / 24 Volt is ???

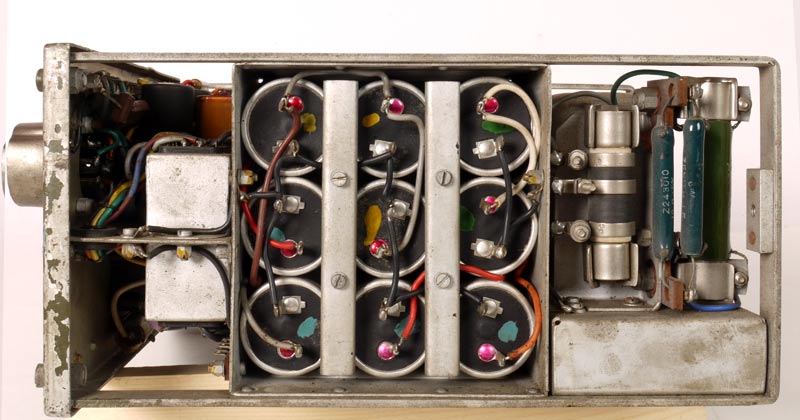

De rechterzijde met veel elco's.
De telemicrofoon, hoe de zender dan bediend werd is me niet helemaal duidelijk, misschien met een aparte schakelaar ???

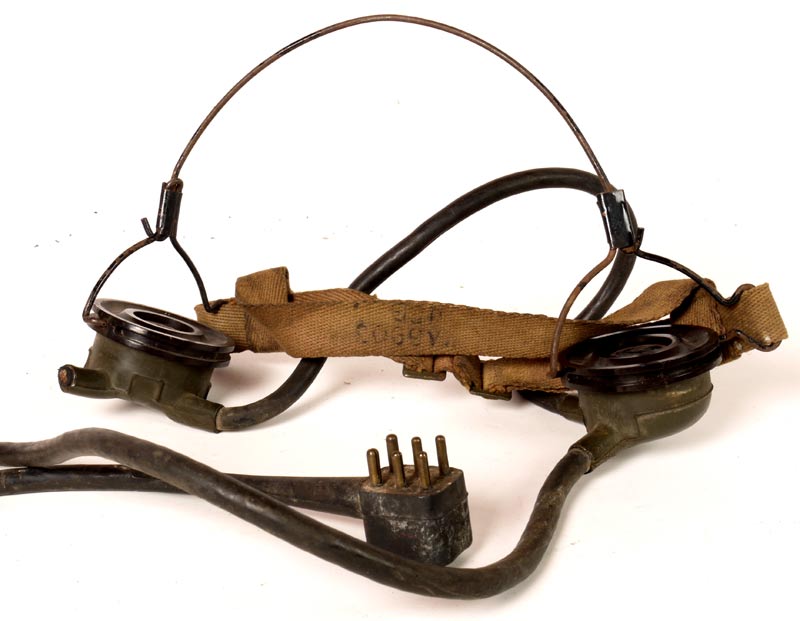

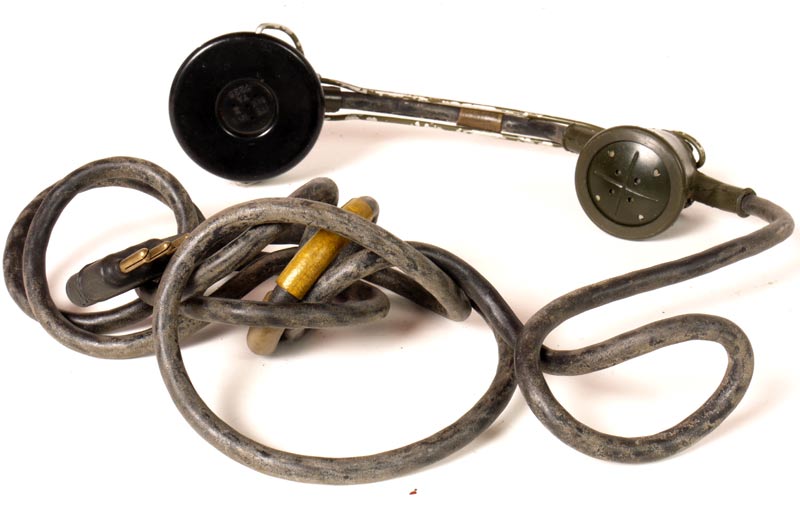

De headset van de transceiver.

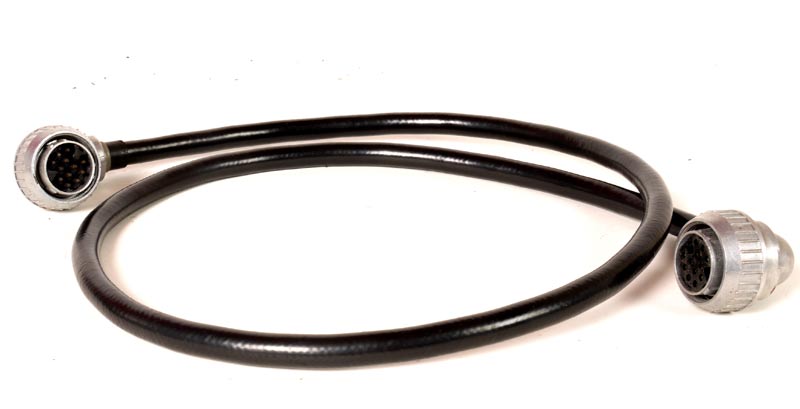

De verbindingskabel tussen transceiver en powersupply.
