PA3ESY

HF Ontvanger R209 Mk.II-B



Door op de afbeeldingen te klikken ontstaat er een apart venster met het beeld in 1200 x 800 pixels

Dit is de R-209 MK 2B, geschikt voor een voedingsspanning van 12 of 24 Volt-DC of 110 of 220 Volt AC. Geen MF-uitgang, één zekeringhouder
en een knop met vergrendeling om de spanningsbron te kiezen in de bovenrand. De aan/uitschakelaar die hier geplaatst was is verhuisd
naar rechts onder en is nu een tuimelschakelaar geworden.

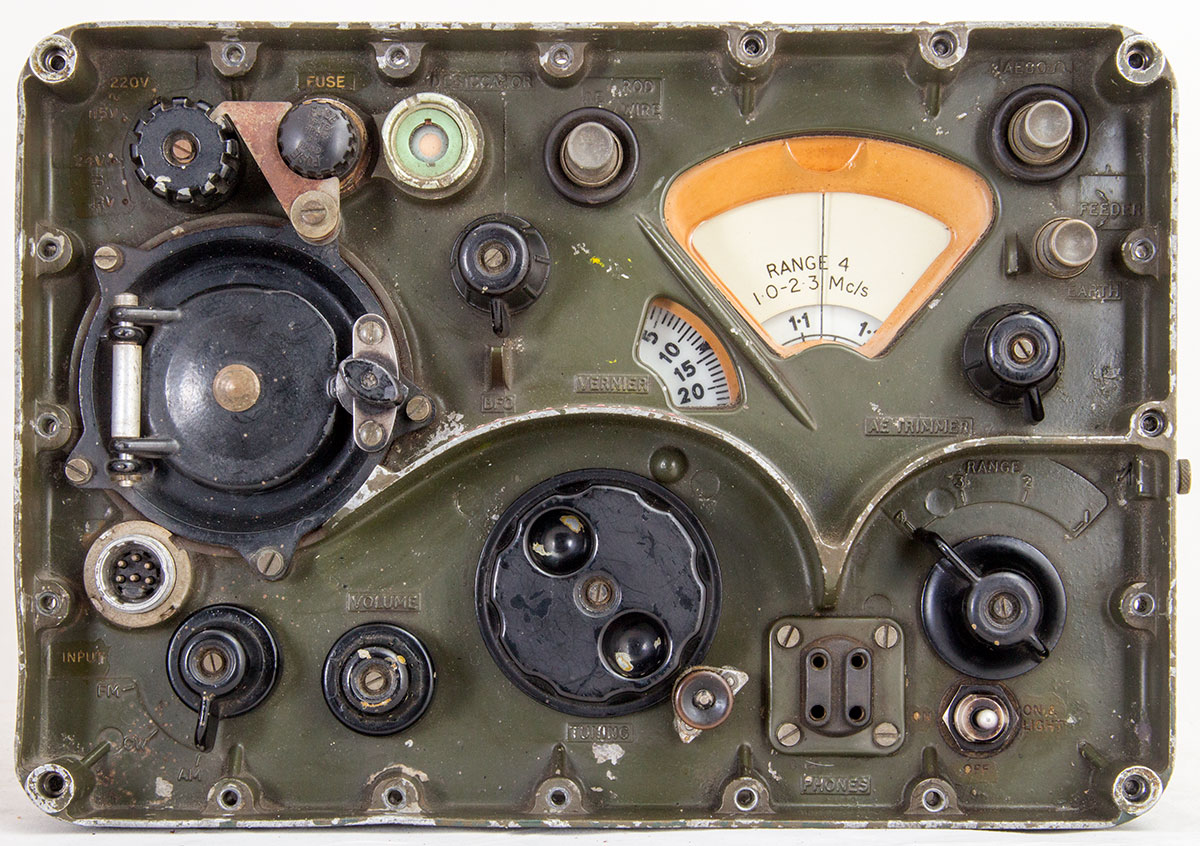

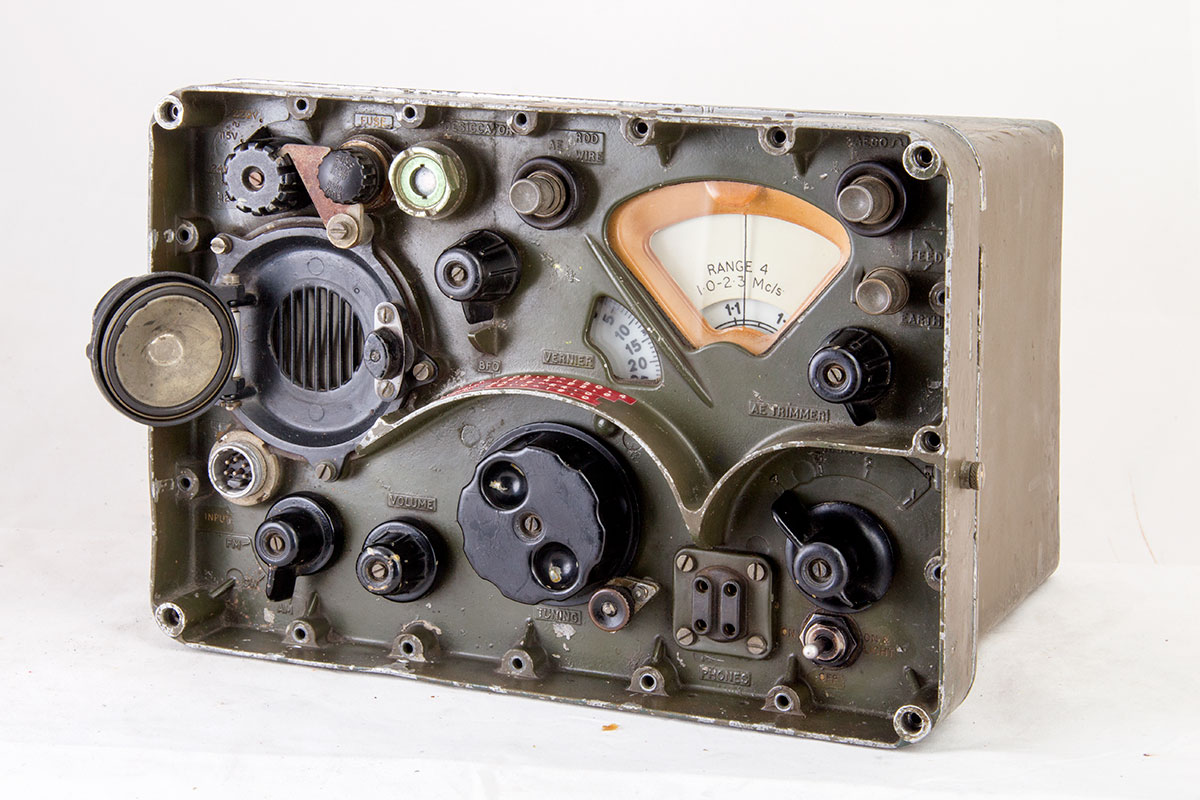

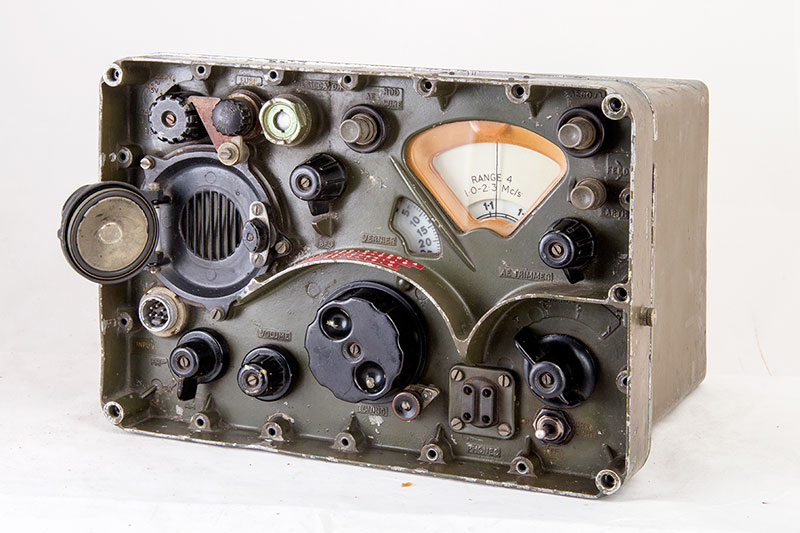

Vooraanzicht van de B-versie.

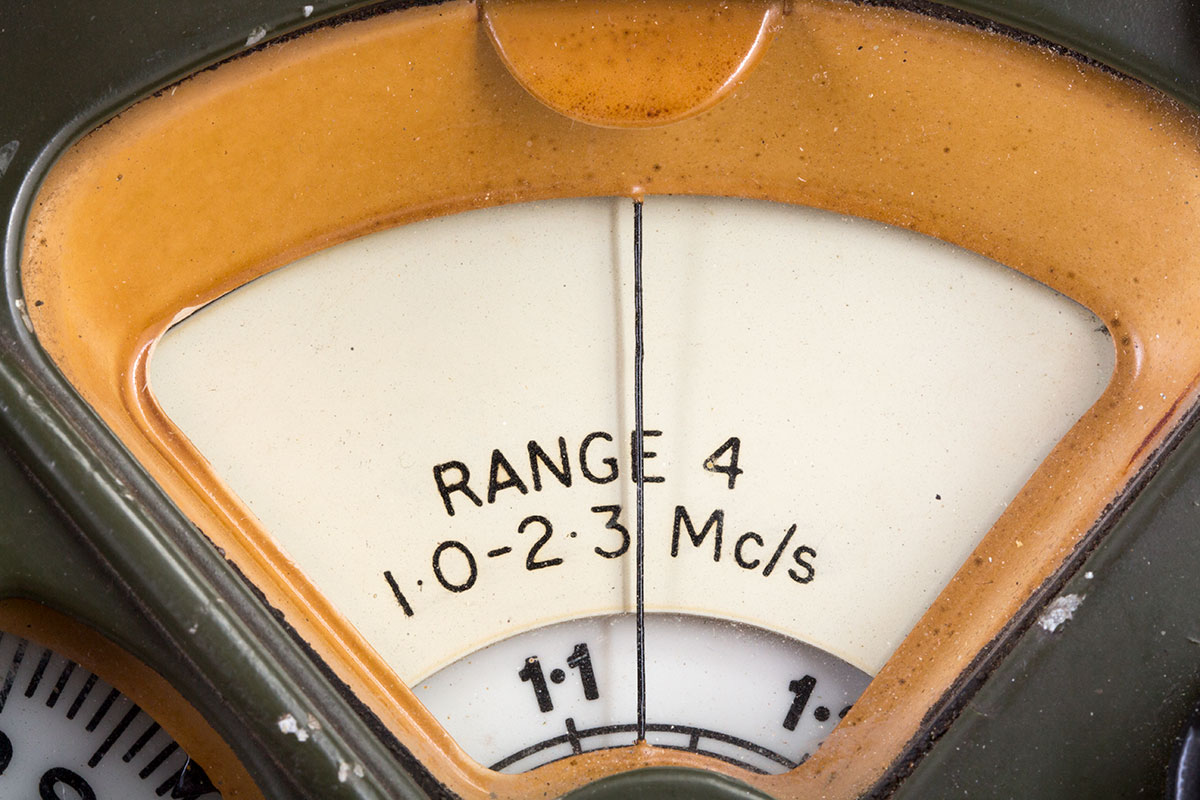

De grote afstemschaal.

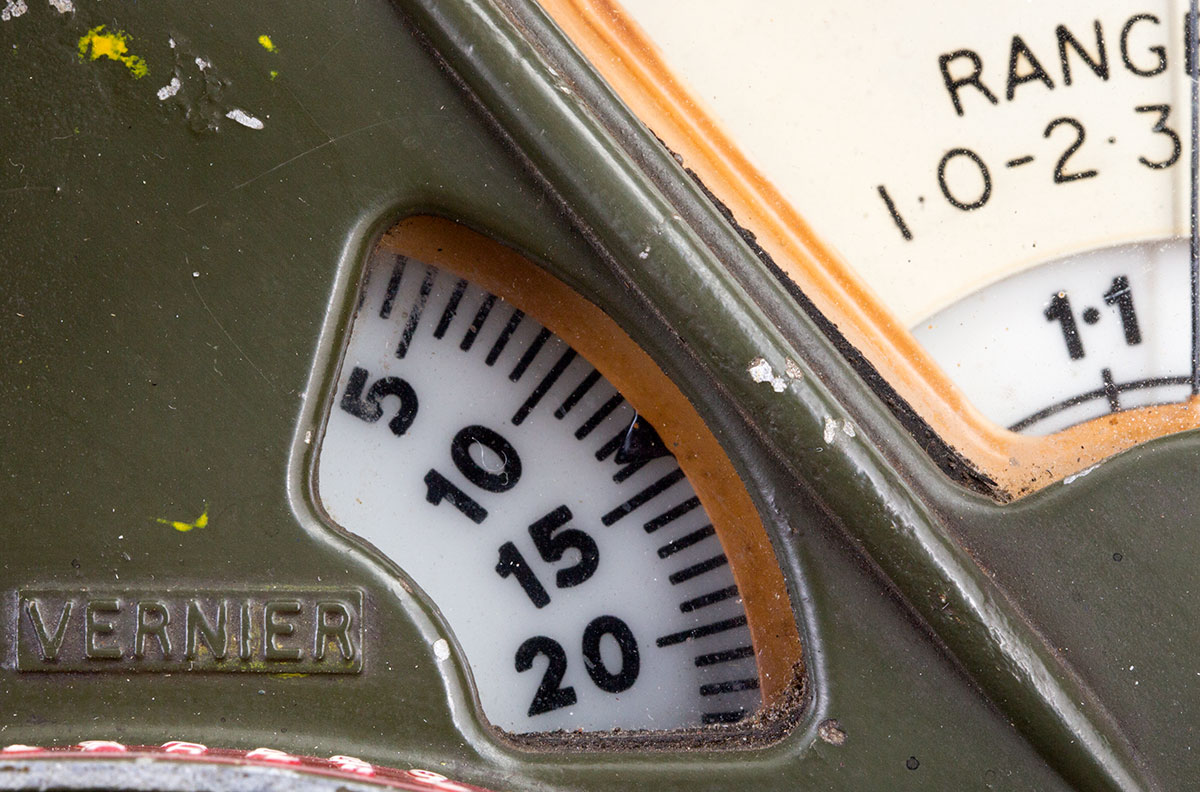

Het kleine, fijnregelschaaltje.

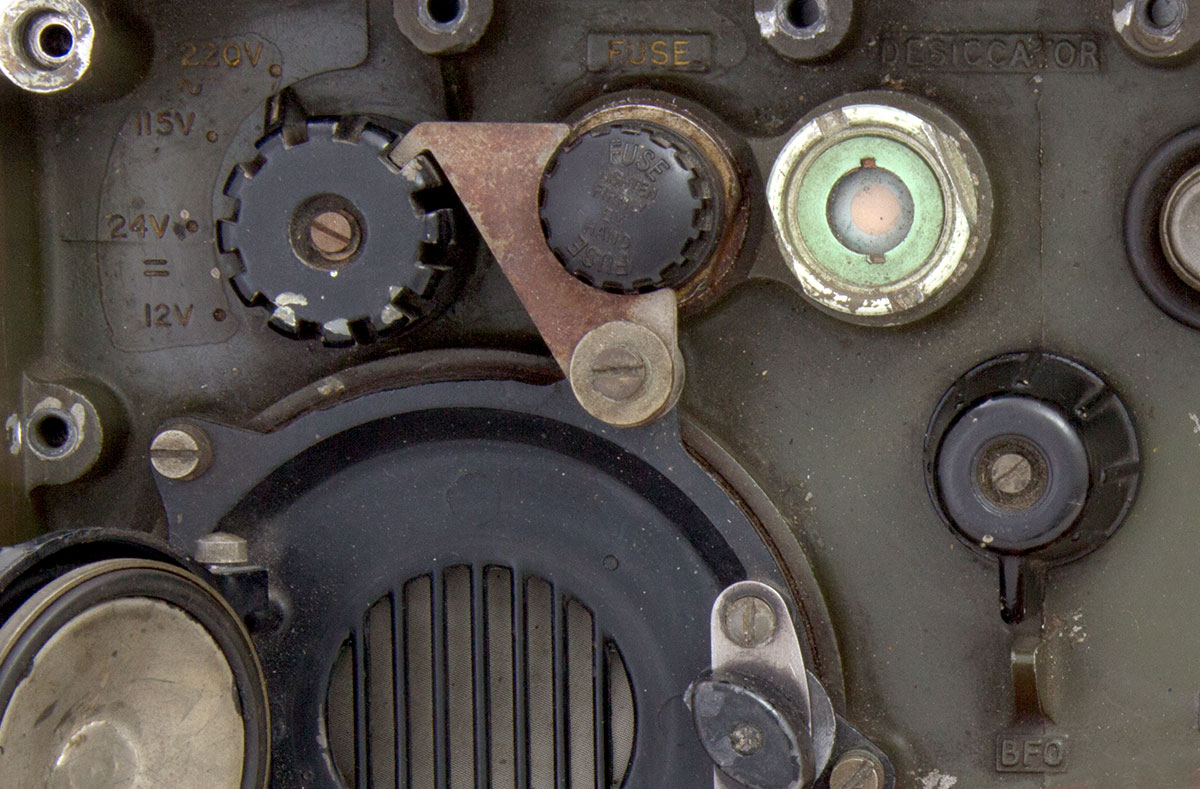

Links boven de spannings-keuzeschakelaar. De vergrendelschuif valt in de uitsparingen van de knop en wordt op zijn plaats
gehouden door de fuse-holder.

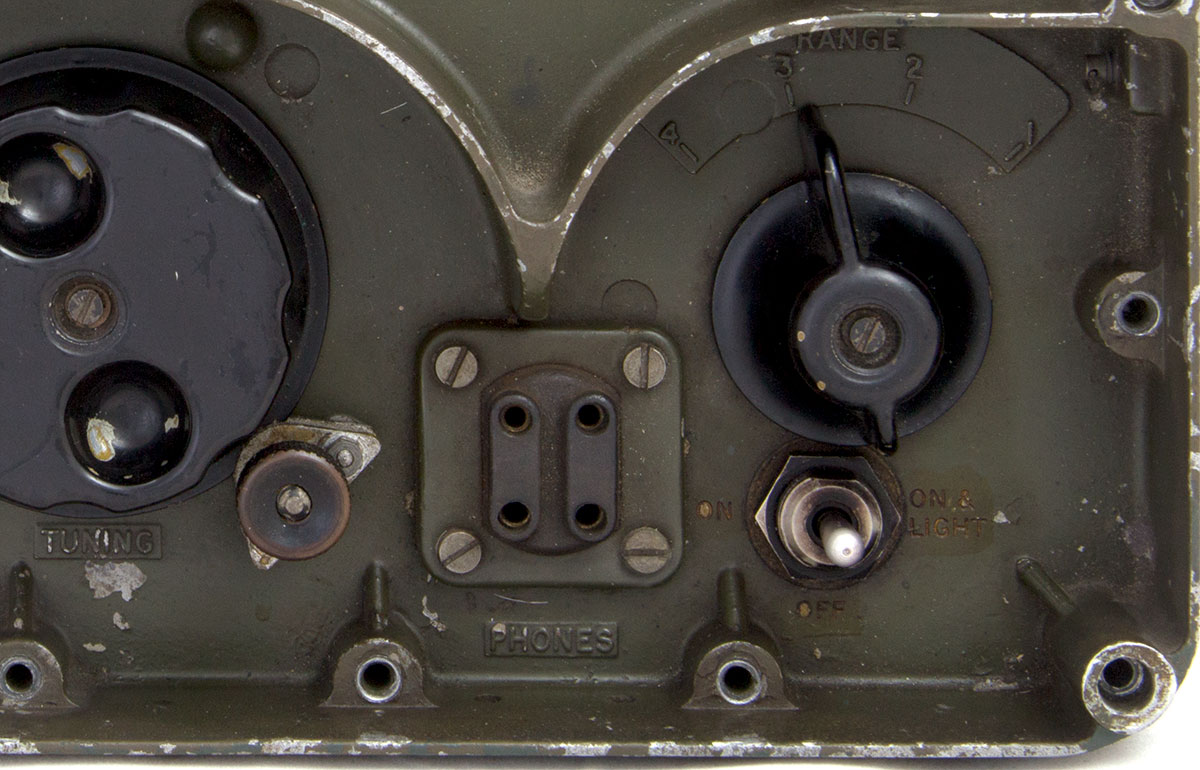

Op bovenstaande foto de tuimelschakelaar voor het aan/uit-schakelen van het toestel.

Het apparaat is bedoeld als "General purpose receiver" voor de modulatiesoorten R/T (AM/FM) en CW.
Het frequentiebereik is onderverdeeld in vier bereiken:

Range 4 : 1.0 - - 2.3 MHz
Range 3 : 2.3 - - 5.6 MHz.
Range 2 : 5.5 - - 12.5 MHz.
Range 1 : 12 - - 20 MHz.

De buizenbezetting:

Functie Type Equiv.

HF-versterker CV785 1T4 (MK.1)
HF-versterker CV131 (MK.2)
Mengtrap CV783 1R5
Lokale oscillator CV785 1T4
1. MF-vertsreker CV785 1T4
2. MF-versterker CV785 1T4
3. MF-versterker CV785 1T4
Detector/discrim. CV784 1S5
BFO CV784 1S5
LF-versterker CV784 1S5
LF-versterker CV785 1T4
Stabilisator CV284 (MK.2)

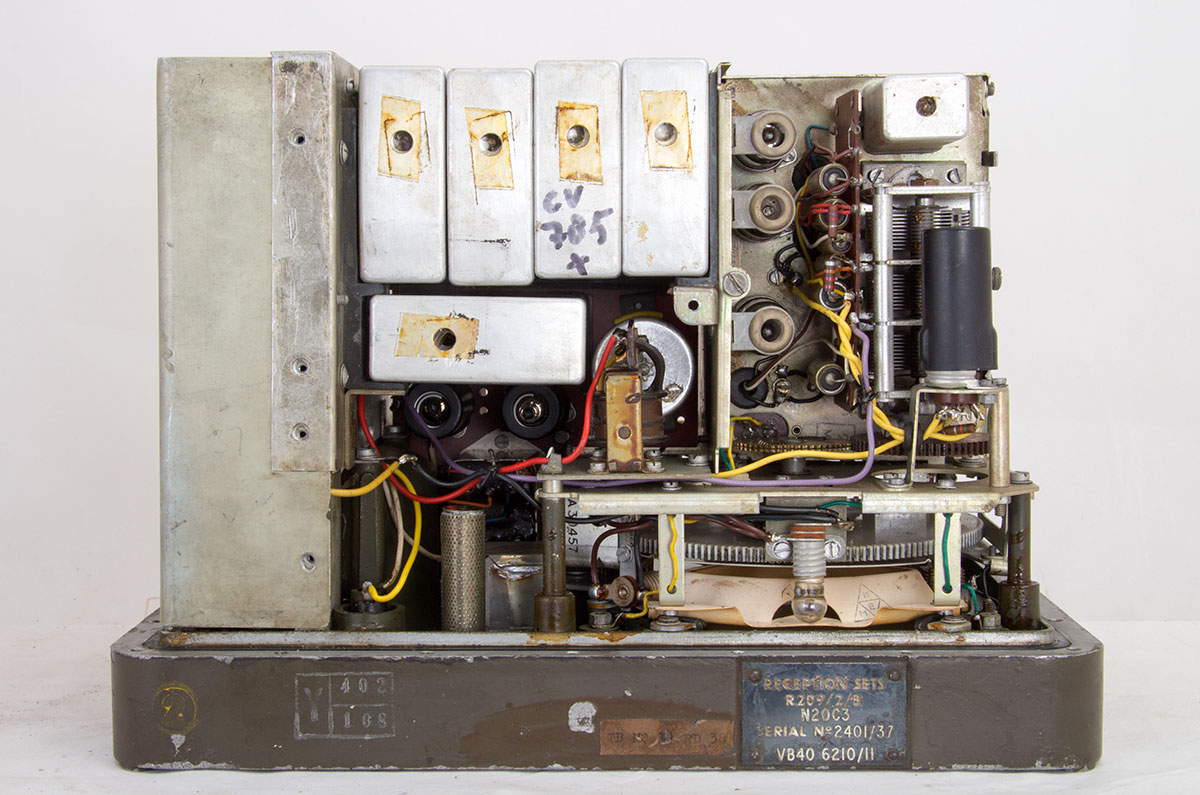

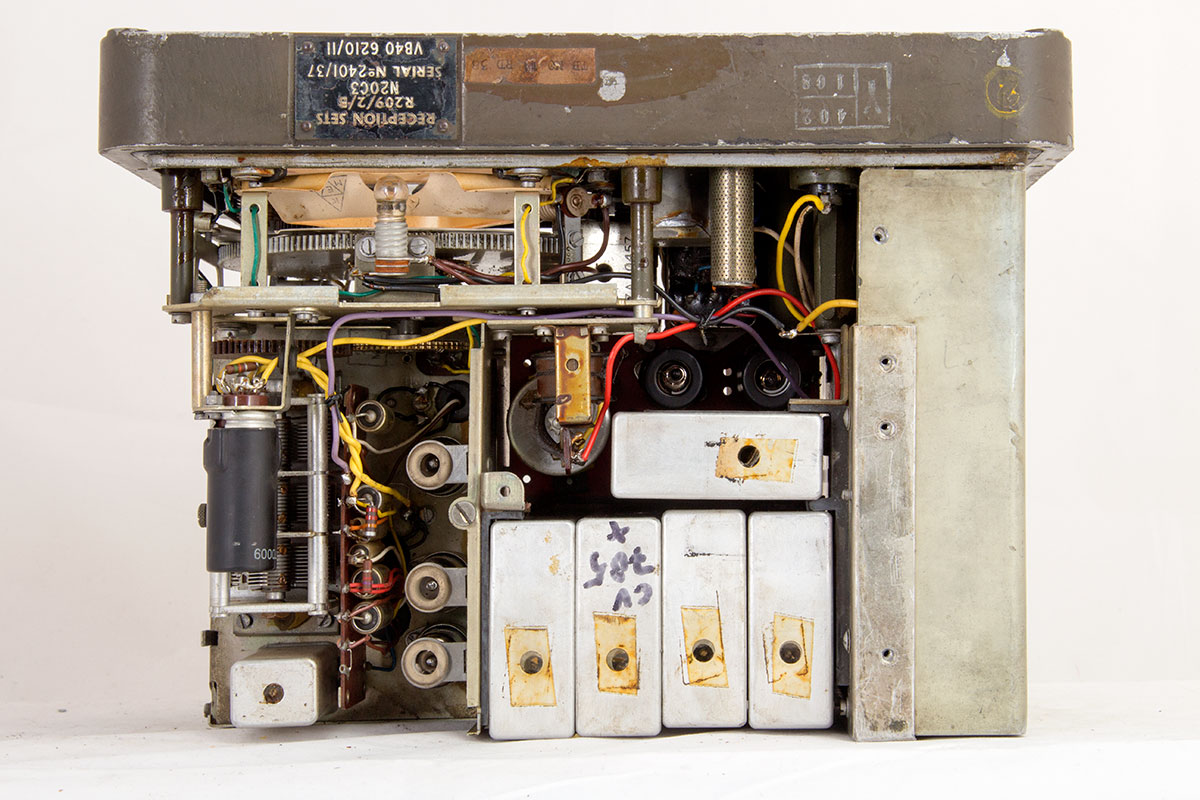

De bovenzijde met links het HF-deel, midden de MF-modules, discriminator en BFO. Rechts de kap van de PSU.

Hetzelfde, maar dan omgekeerd.

Detail van de HF-eenheid. In de zwarte bus bevindt zich de stabilisator die voor een keurige 67 Volt zorgt voor de oscillator en
een rooste van de mixer.

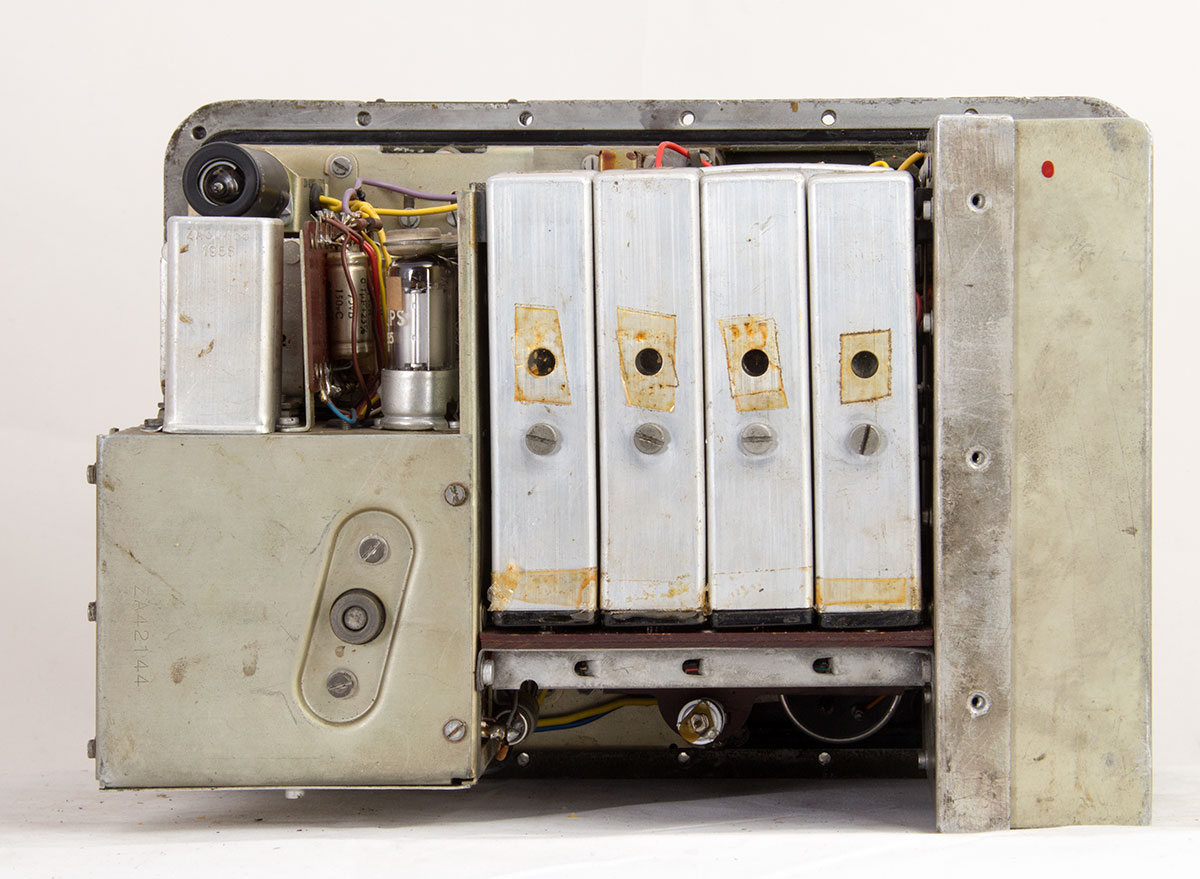

De achterkant, de linkse vierkante unit is de behuizing van spoelblok en afstem-C. Dan vlnr. drie IF-modules met rechts de discriminator. Daarnaast
weer de PSU-behuizing.

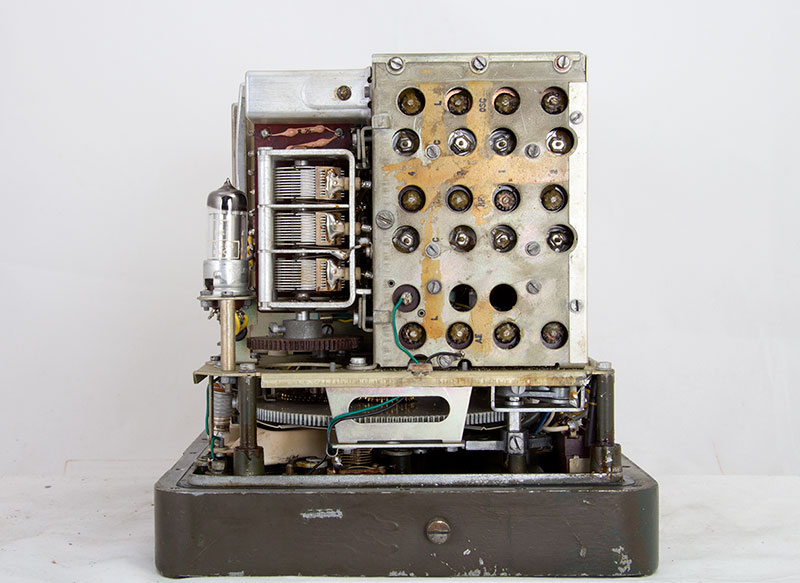

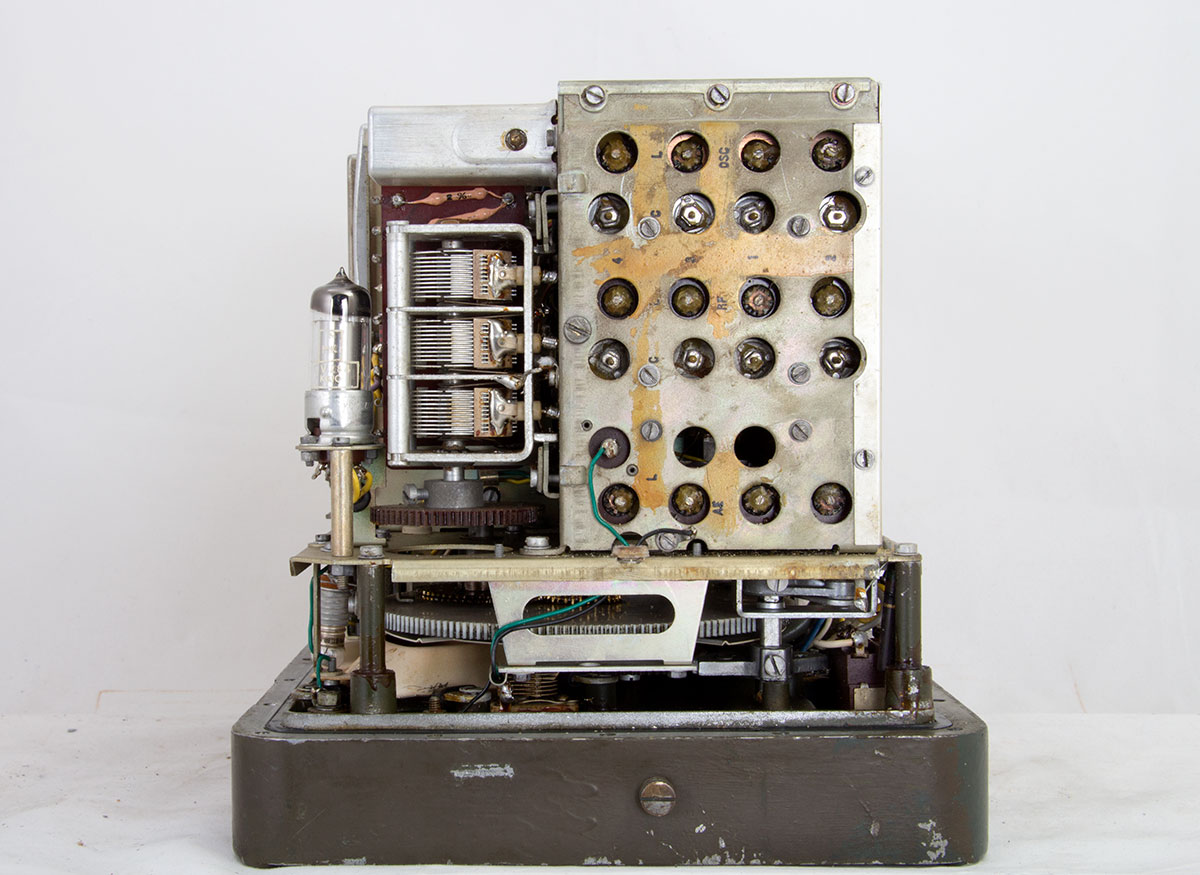

De zijkant met het HF-gedeelte.

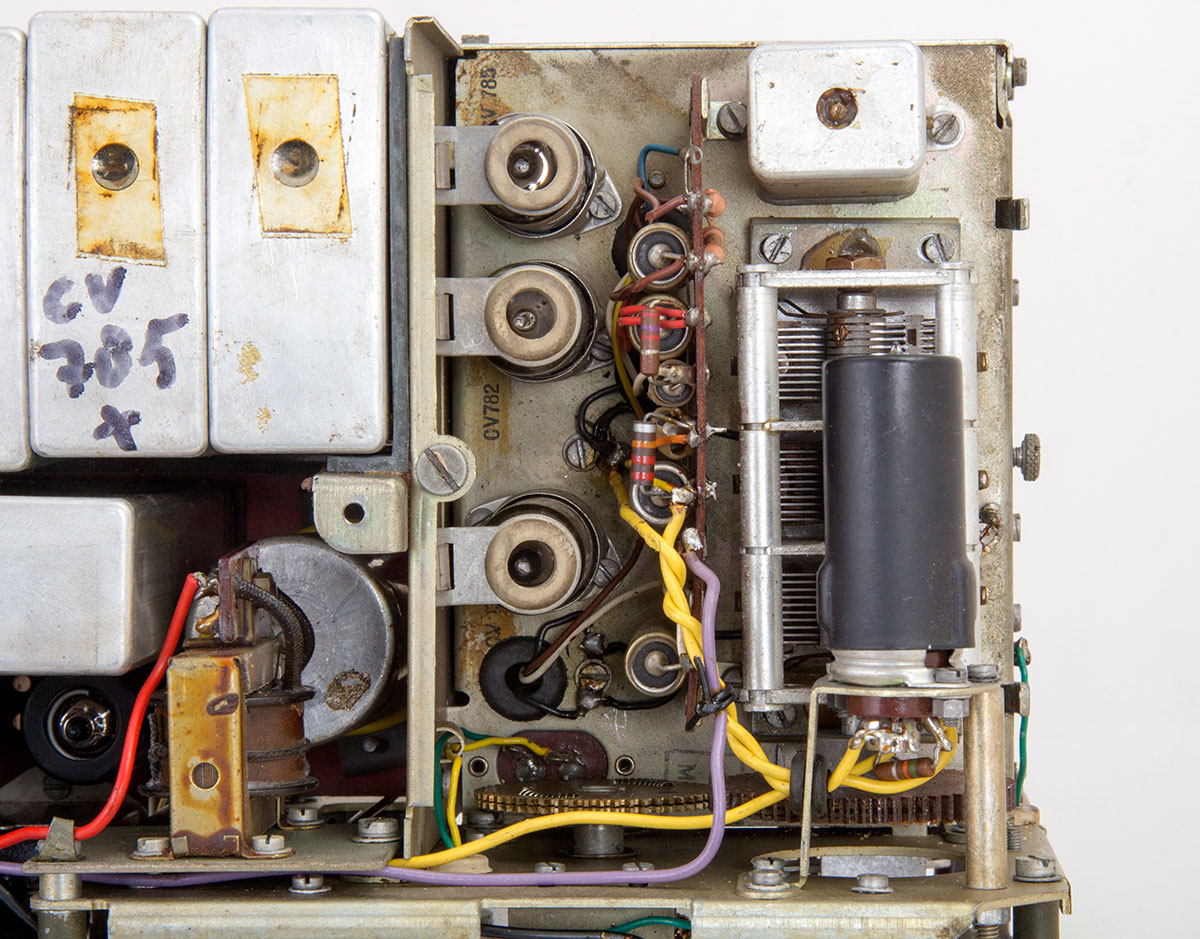

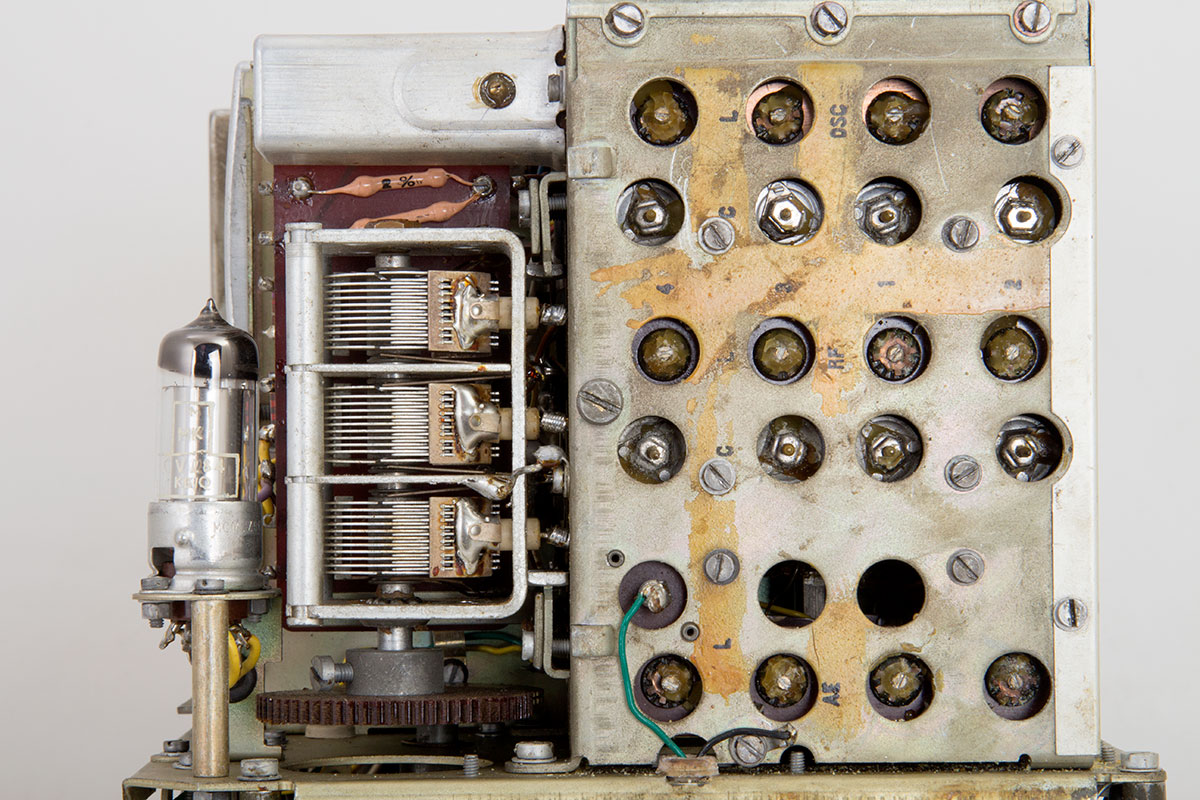

Een wat meer gedetaileerde blik op de HF-eenheid. Bij het afregelen oppassen, de volgorde van de kringen is vlnr. bereik 4, 3, 1 en dan 2.
Heel apart als je aan een trimmer draait en er gebeurt niets.

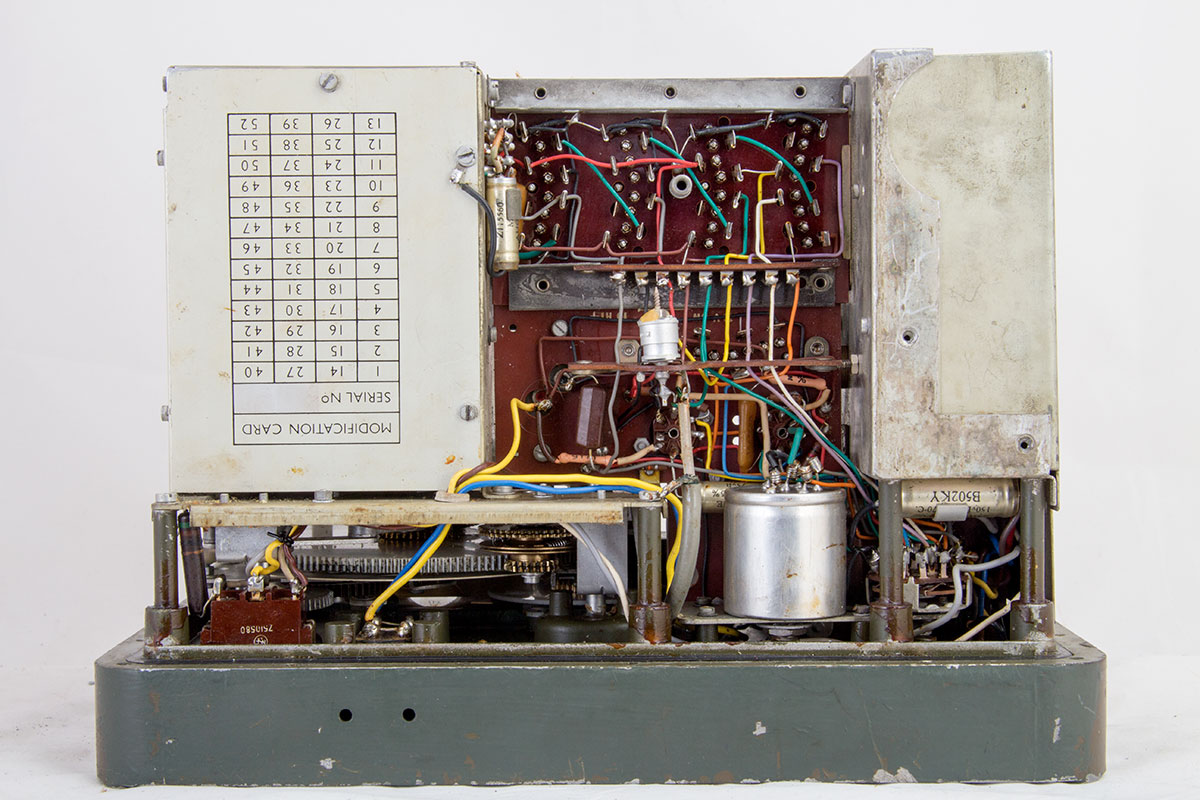

De onderkant met in het midden de aansluitingen van de IF-units enz. De trimmer is voor de fijnregeling van de BFO. 460 KHz.
In de metalen bus is de volumeregelaar opgeborgen.

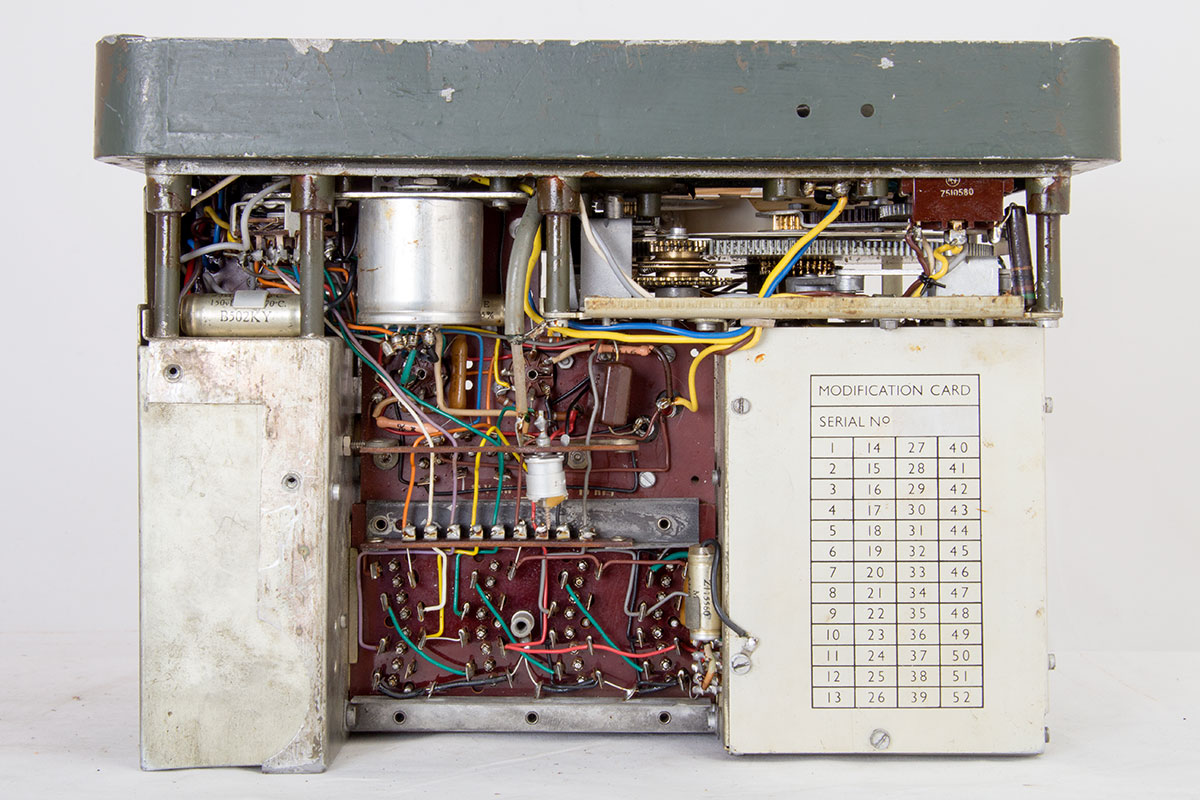

Een zelfde aanblik maar dan weer omgekeerd.

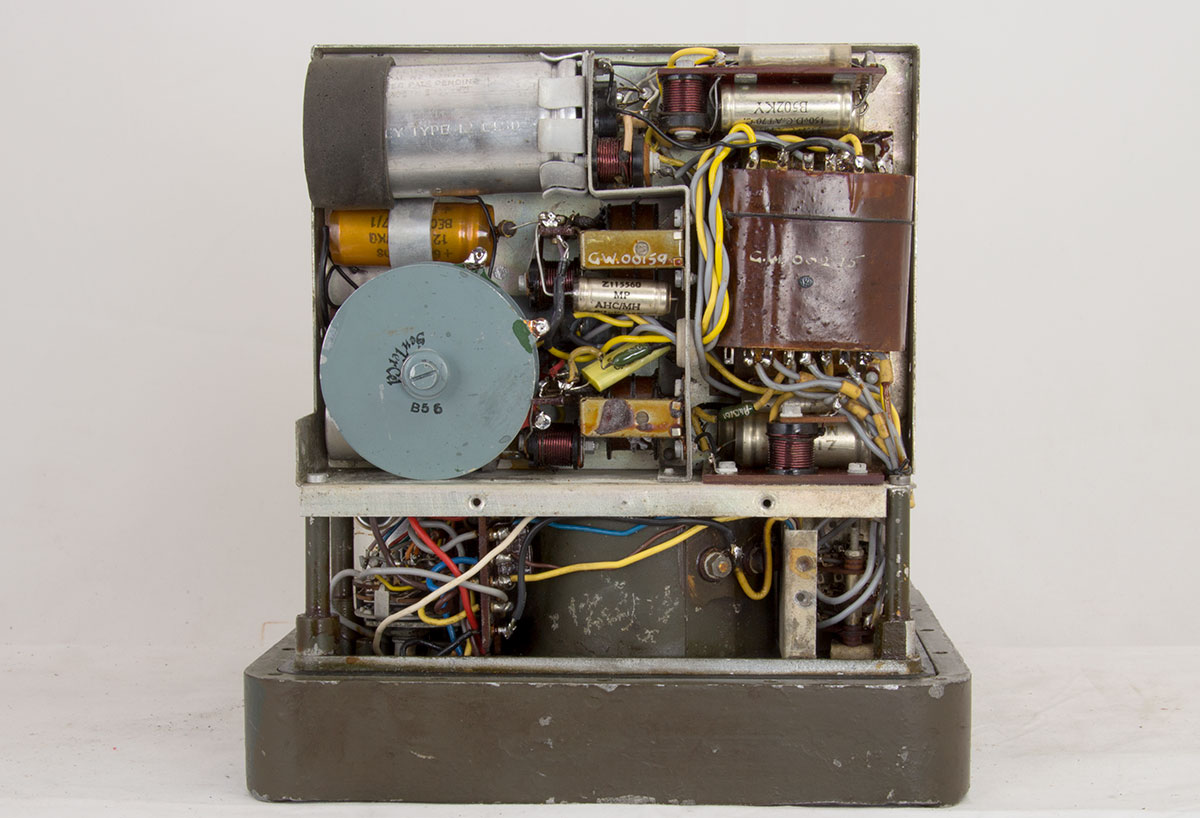

De voedings-unit, bron van veel ellende, volledig defecte afvlakelco's en 0,1 muF condensator. Seleenbrug heel zwak.
Gloeispanningsvoeding dik onder de zes volt. Ook hier zwakke sleen-gelijkrichter. (Dat grijze, ronde geval).
Aangezien deze set alleen met 220 volt wordt gebruikt heb ik de triller niet gecontroleerd.

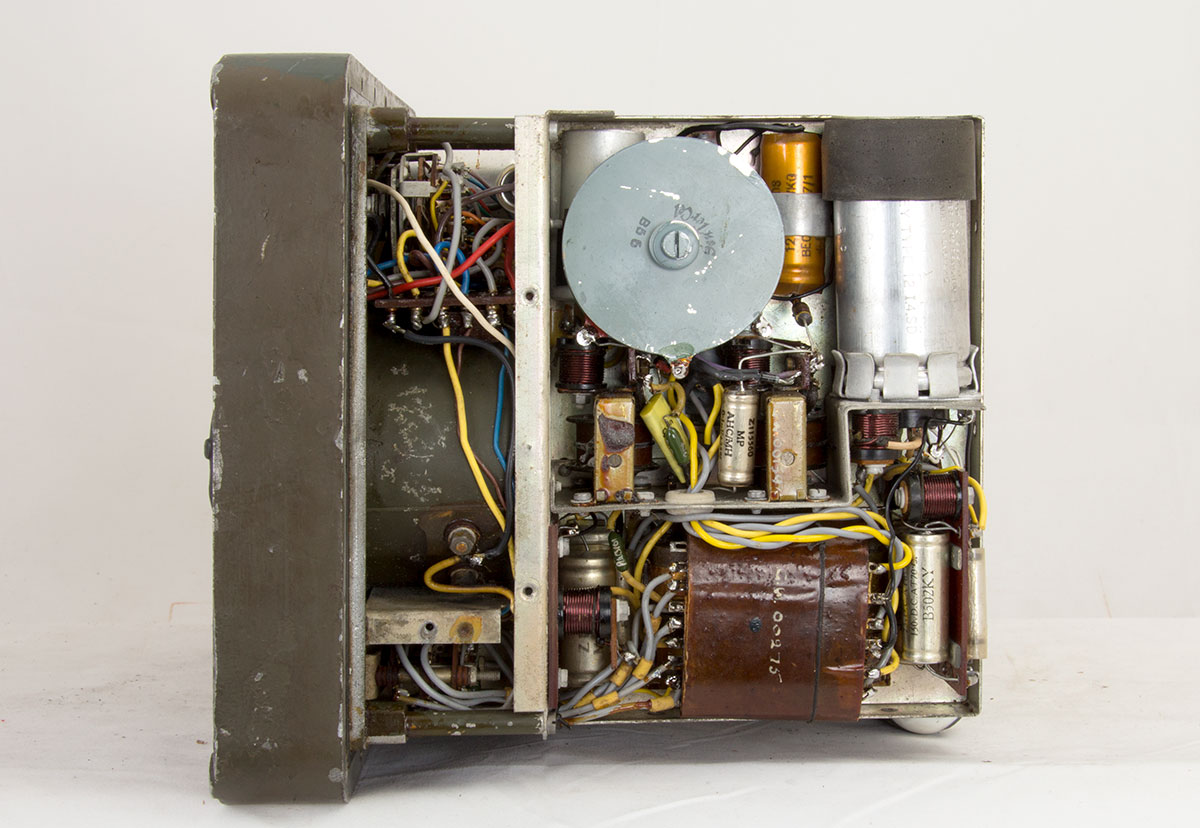

Nog een tweede aanblik. De slimme kijkertjes onder ons zullen constateren dat de grijze seleengelijkrichter niet is aangesloten.
Dat is juist. Met twee 1N4007 dioden de spanning gelijkgericht, die bedraagt nu 7 Volt, maar met de serie weerstanden van 200 Ohm
met de gloeidraden, staat er 1,6 Volt op de buizen. Iets aan de hoge kant maar het zal de levensduur niet aanmerkelijk beinvloeden
met het spaarzame gebruik van de ontvanger.

De modules:

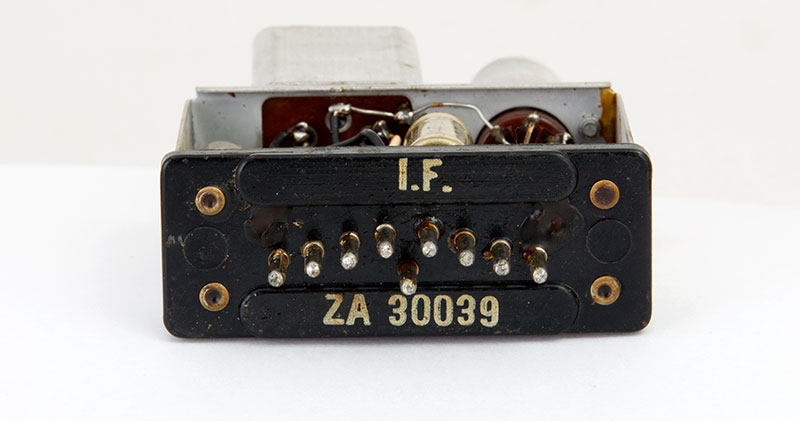

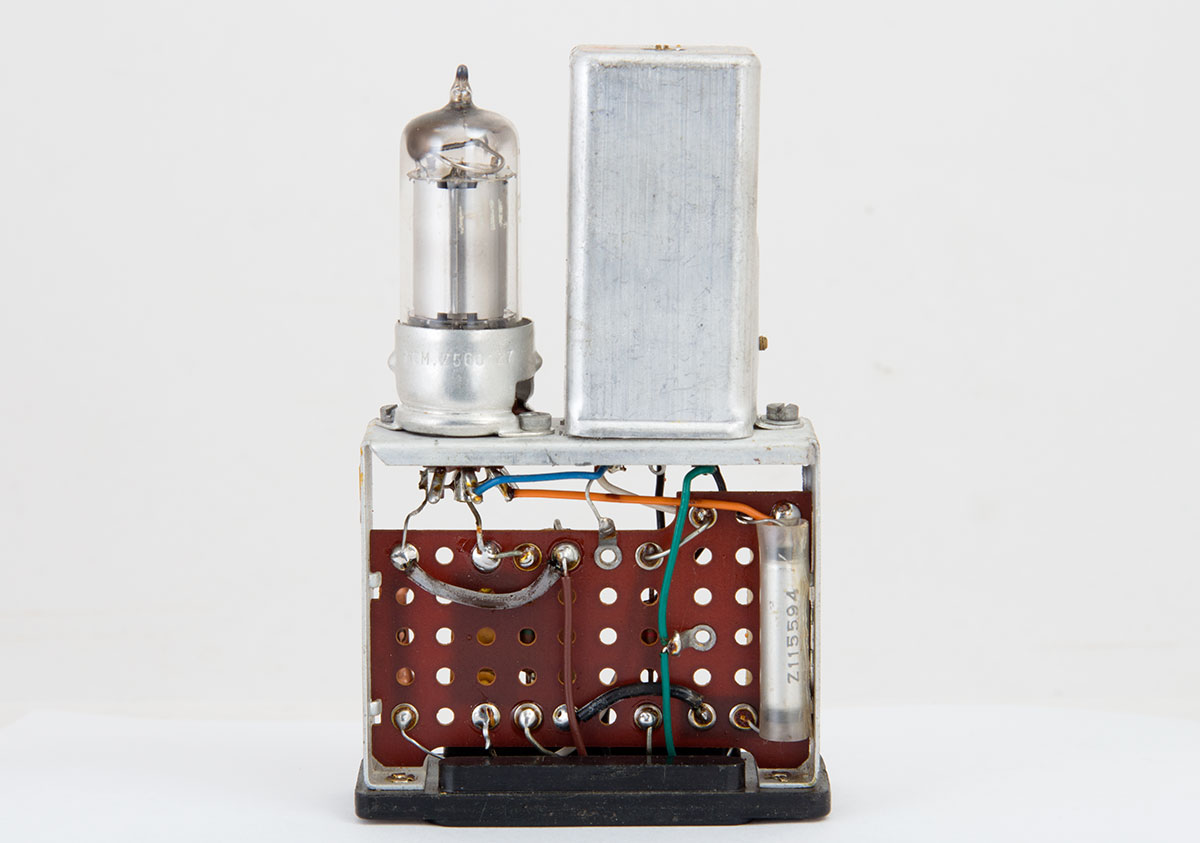

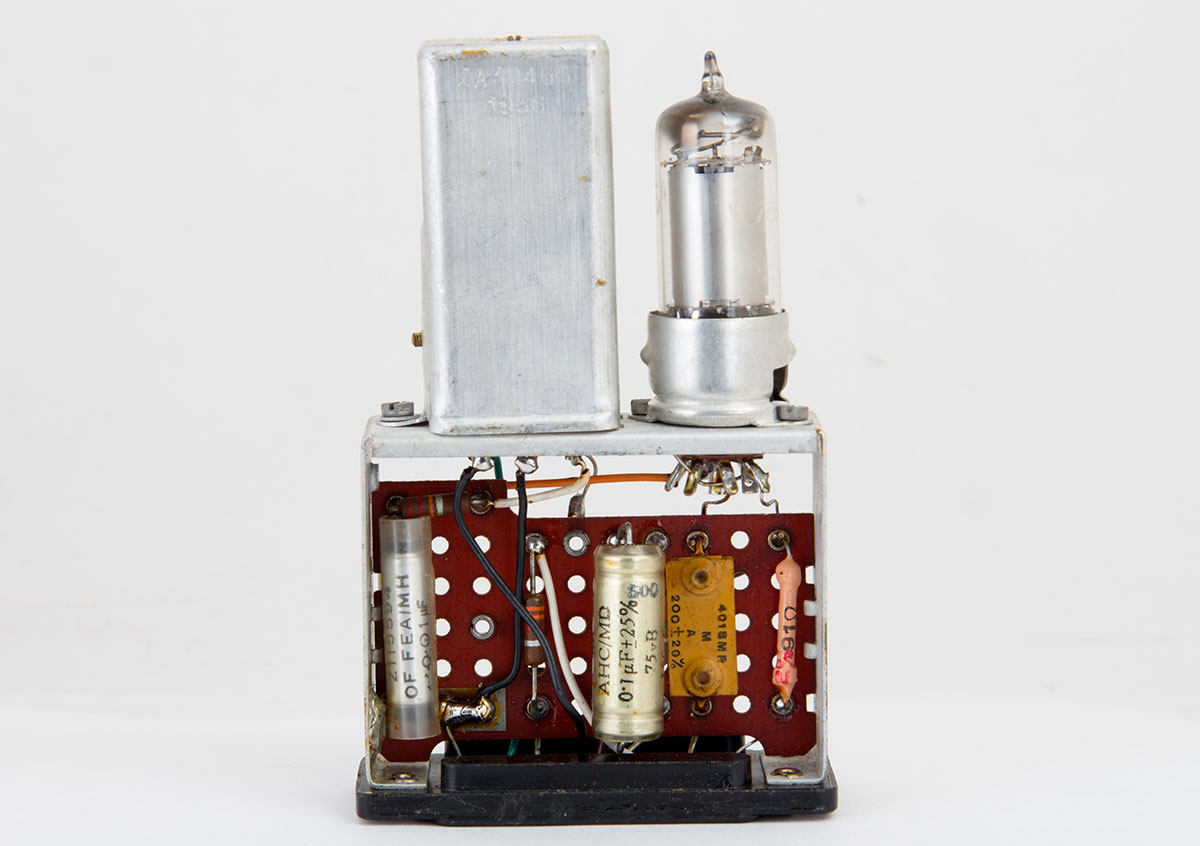

IF-versterker ZA-30039

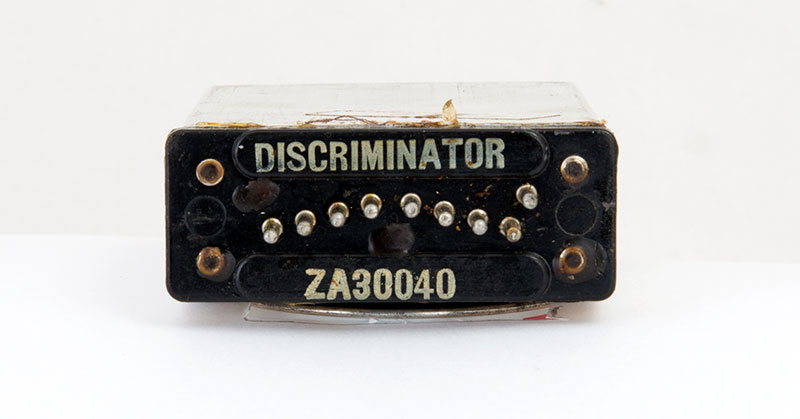

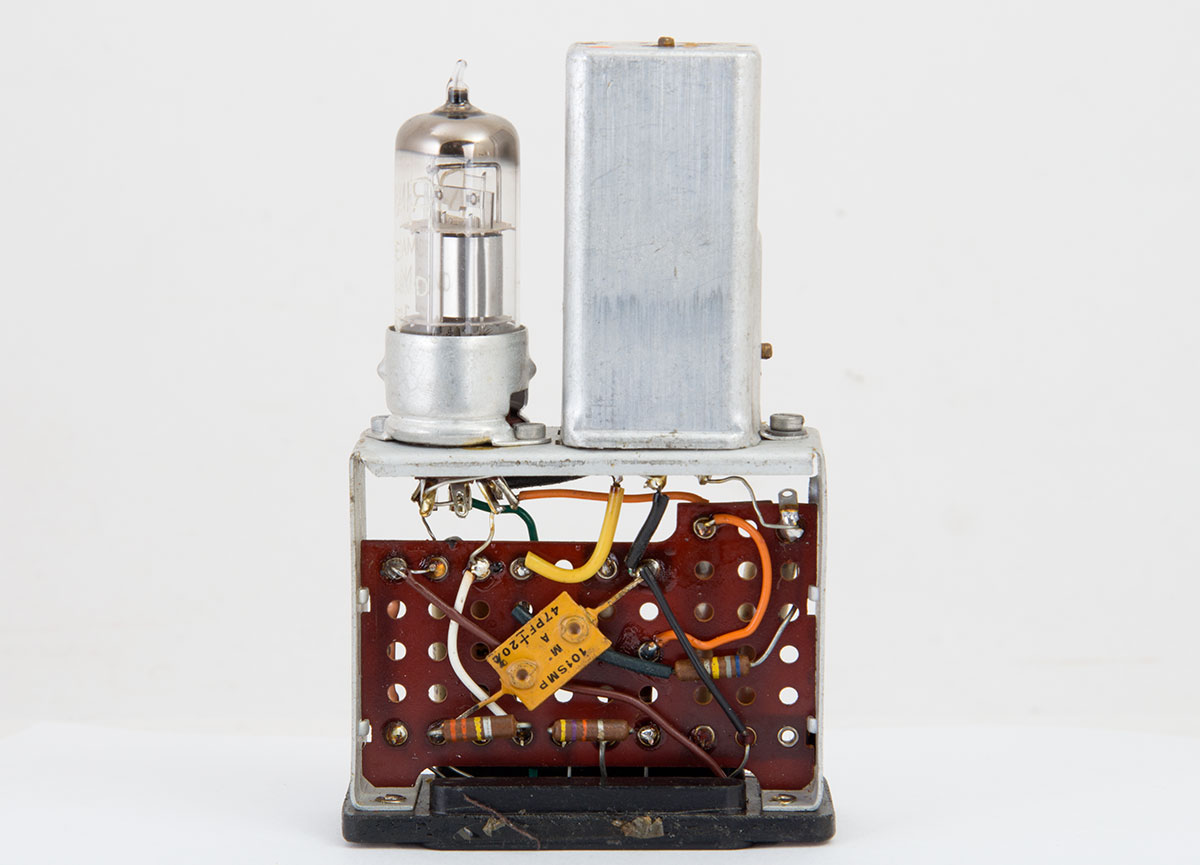

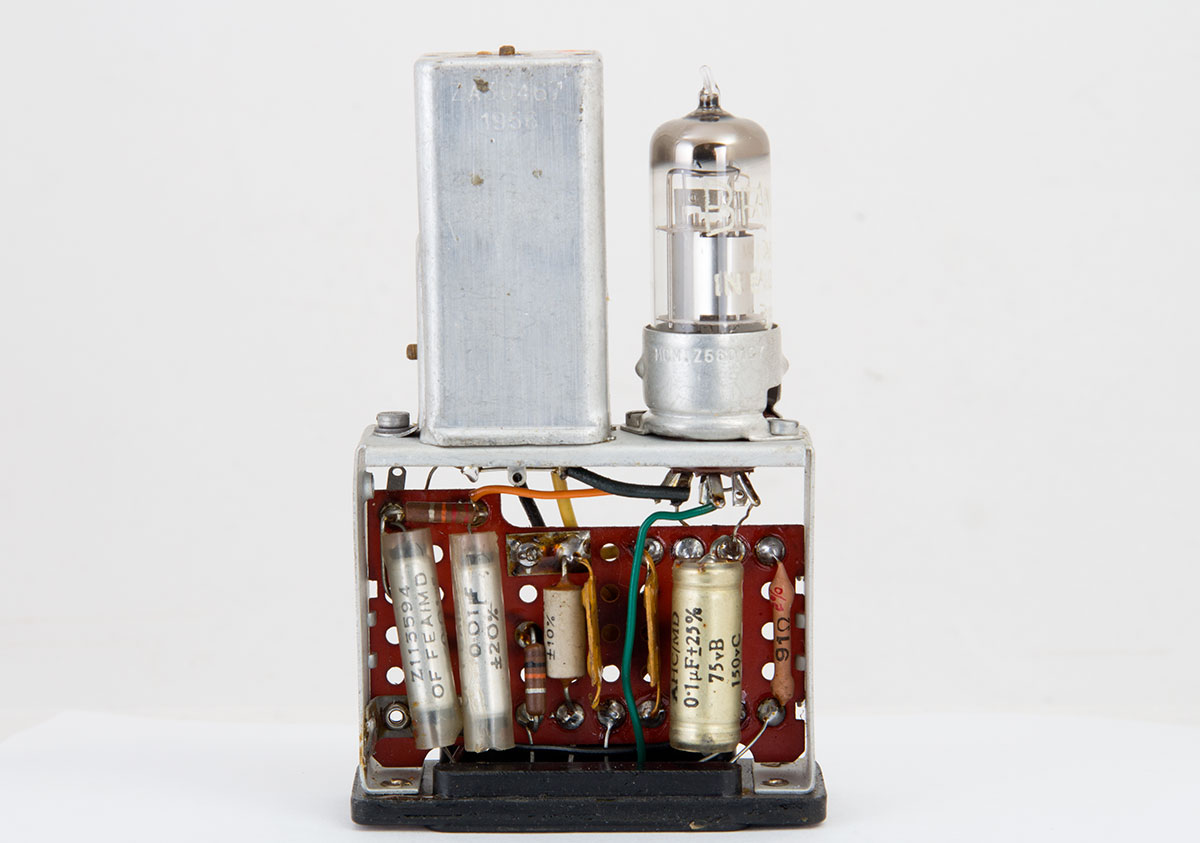

De Discriminator ZA-30040

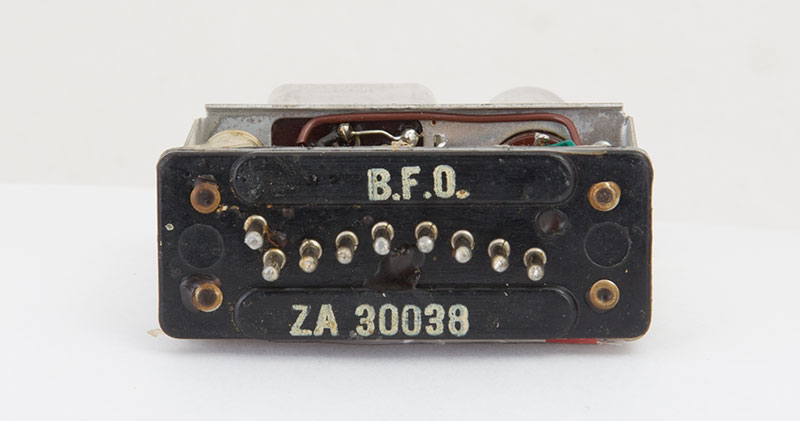

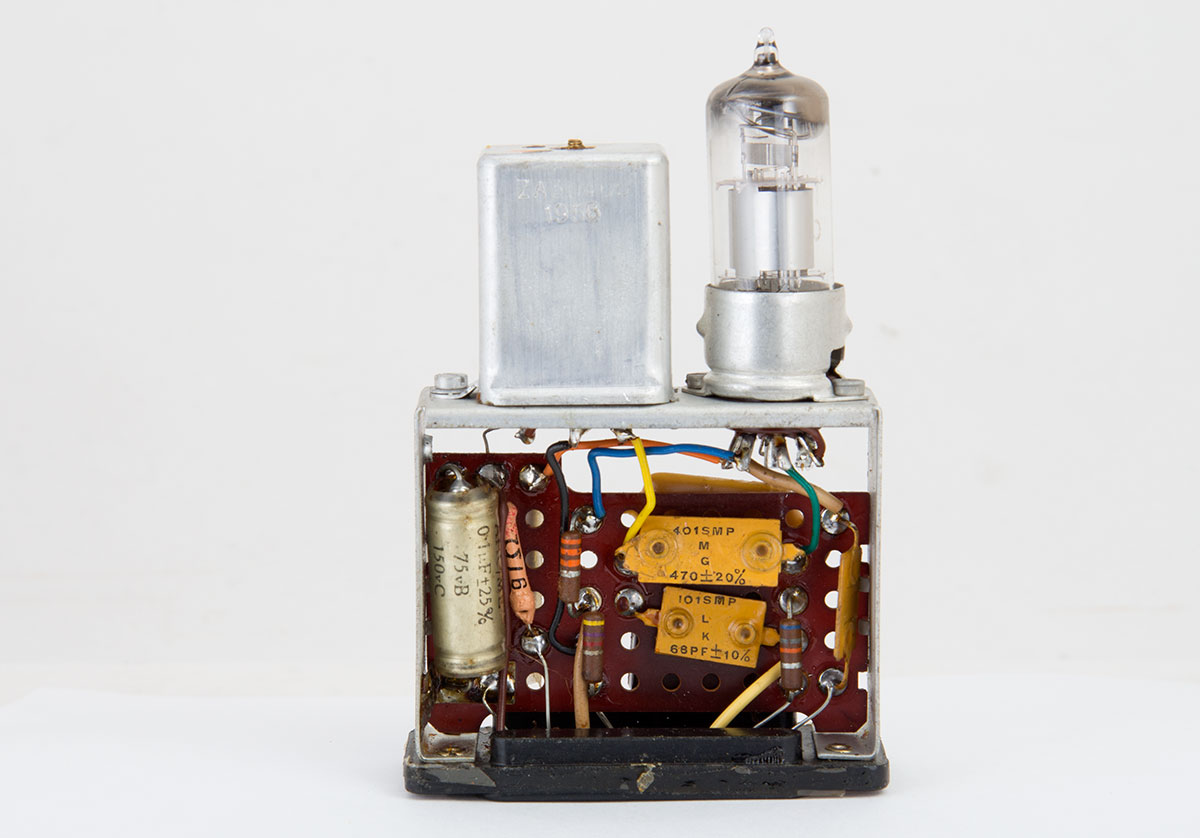

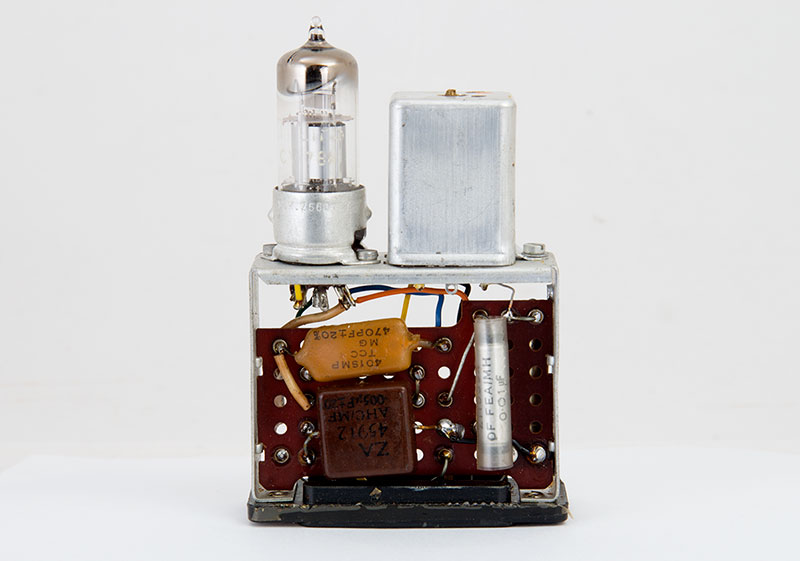

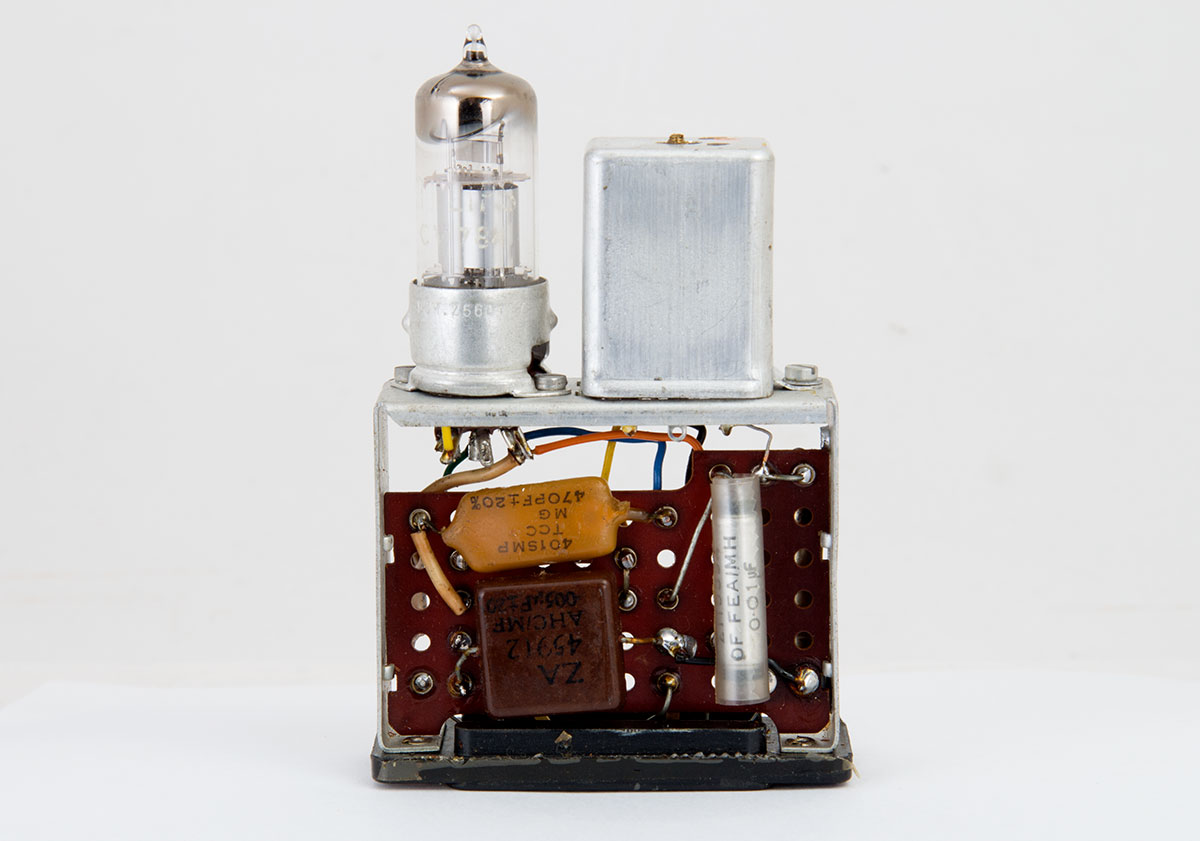

De BFO ZA-30038

De buizen en de triller.
