De WS-21 werd ontwikkeld in 1940 voor de Engelse Infantry Brigade and Royal Artillery Regiment communicatie.
Het betreft een zender-ontvanger die kan worden gebruikt op twee banden, van 4,2 tot 7,4 MHz en van 19 tot 31 MHz. De set kon worden gebruikt als voertuig-station, op een dier of als basis-station, de set verving daarmee de WS-11. De eerste sets werden in 1940 geleverd door Murphy Radio, later werd de radio ook door Bush-radio gemaakt. Hoewel de transceiver er imponerend en solide uit ziet is het nooit een groot succes geworden Het tweede, hoge frequentie-bereik schijnt nooit te zijn gebruikt. De latere R-109 ontvanger was gebaseerd op de ontvanger van de WS-21. Ook de kast en de montagemethode werden in de R-109 over genomen. Typisch is ook het gebruik van plaatsen voor reserve-buizen.
De eigenschappen van deze, toch wel mooi ogende set:
| Systeem | AM R/T , MCW, CW | |
| Freq. bereik | 4,2 -- 7,4 MHz en 19 -- 31 MHz | |
| Ontv. MF | 465 kHz voor de lage band, 4,4 - 7,4 MHZ en 465 kHz hoge band | |
| Bereik | Hoge band : 1/2 tot 2 Mijlen, lage band : tot 5 Mijlen | |
| Antenne | 12 of 16 ft staaf of 45 ft draad | |
| HF-power | Hoge band: 0,8 Watt , lage band : 1,5 Watt | |
| Voeding | 6 Volt Accu voor non-sync triller voor levering 230 Volt | |
| Verbruik | Ontvangst 2,2 A, zenden 3,3 A. | |
| Gewicht | Met accessoires, zonder accu : 48,5 lb | |
| Maten (inches) | H 11, L 19,75 , B 12,5 |

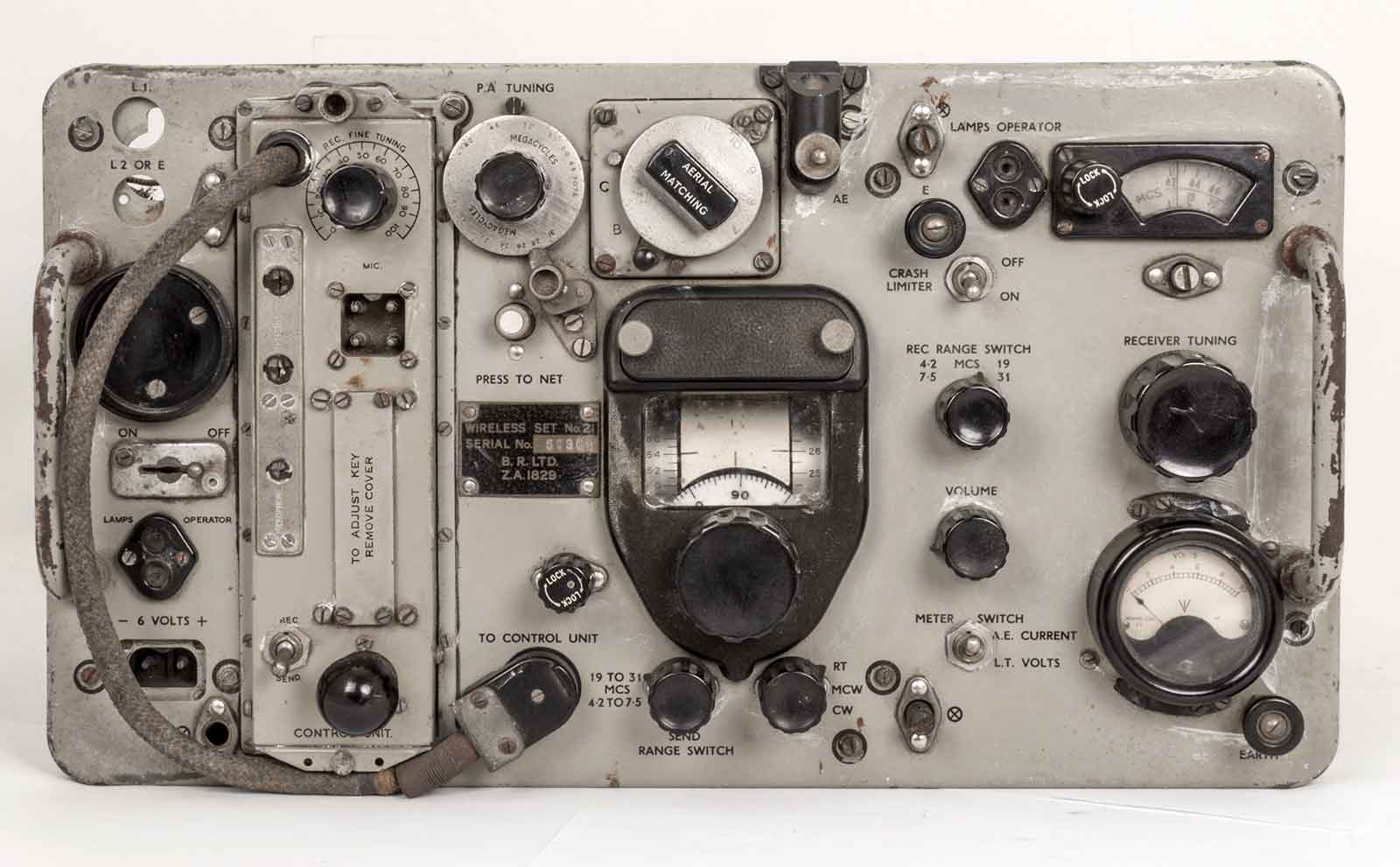

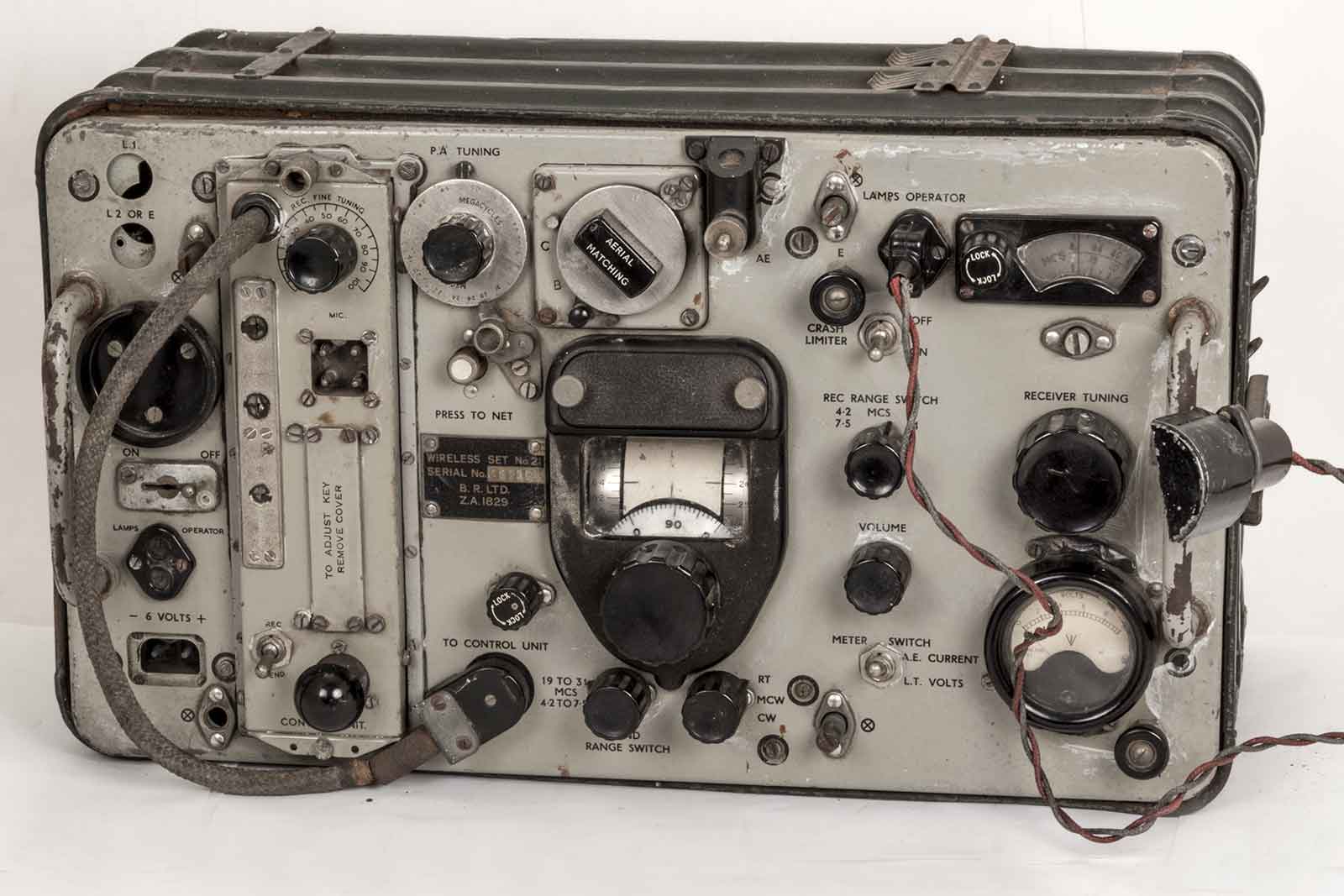

Een blik op de bedieningsorganen.

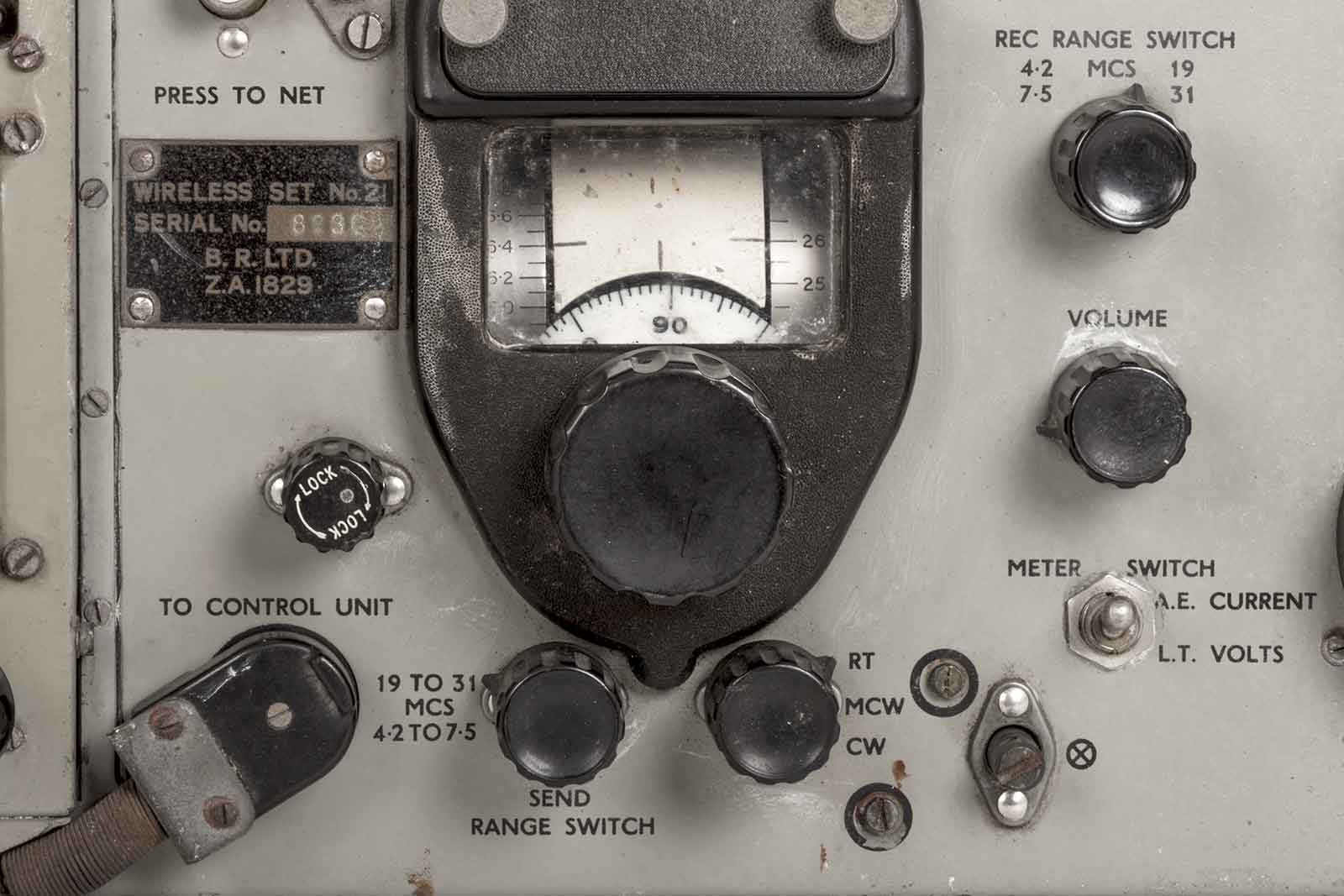

De afstemming van de zender met bereikschakelaar, mode schakelaar, meter-switch en geheel links de stekker voor de uitneembare seinsleutel.

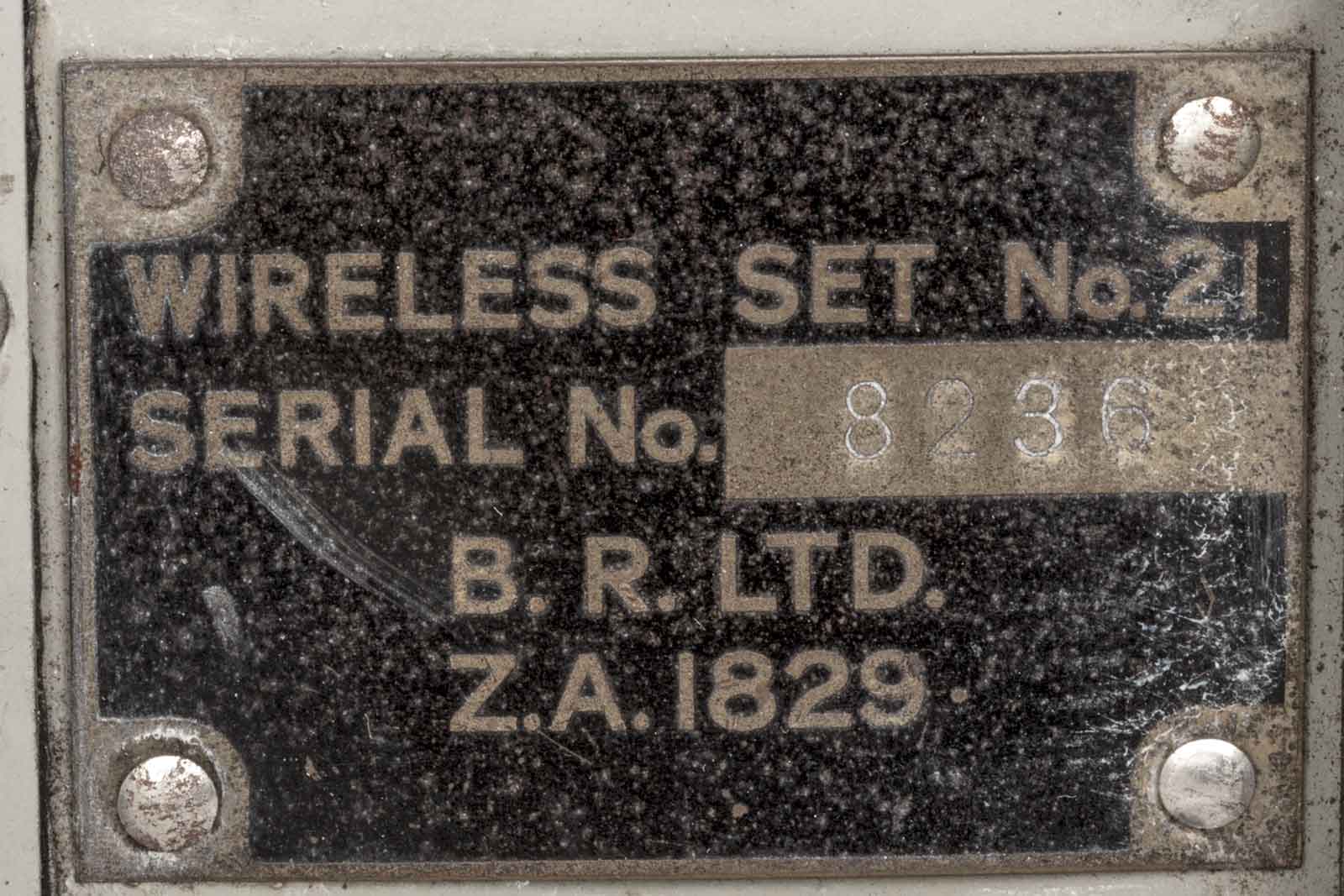

Deze set is dus van Bush Radio Ltd met serienummer 8236. ZA 1829

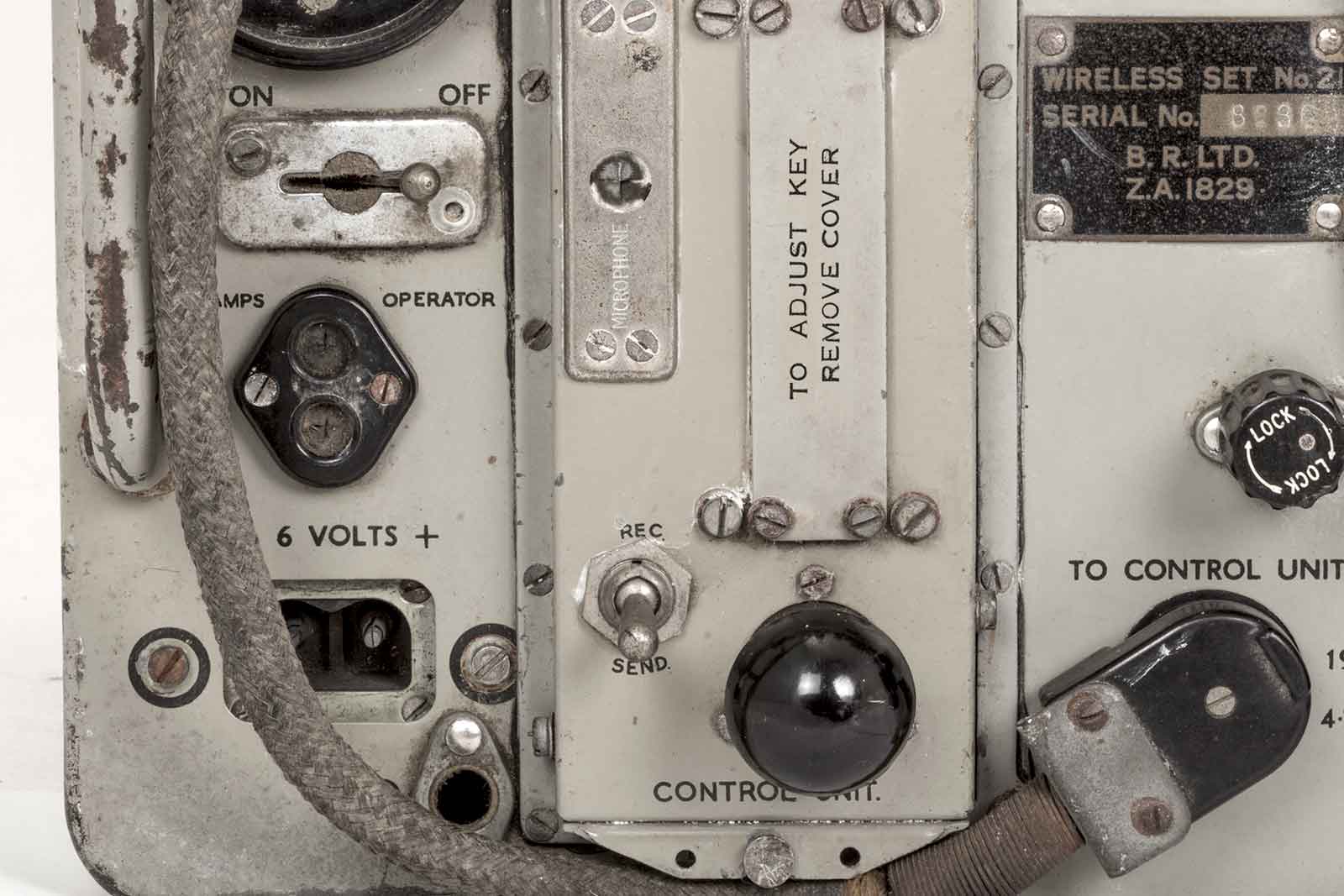

De 6 Volt aansluiting. Vreemd genoeg is achter de aansluiting van de Lamps-Operator niets, dus dat werkt niet.

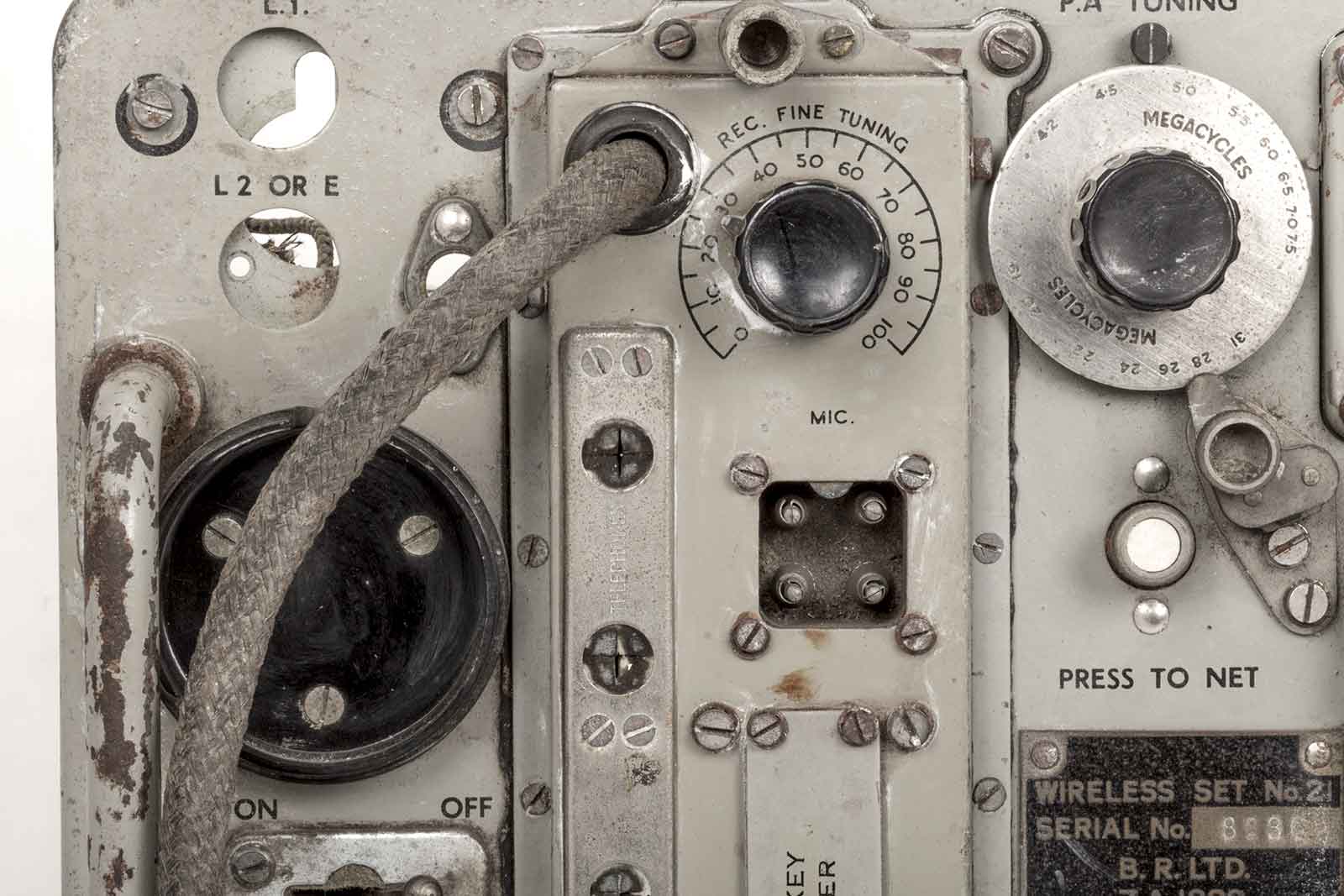

De microfoon-aansluiting en de ontvanger Fine-tuning. En natuurlijk een watch-holder. Rechts boven de afstemming van de High band en nog een netting-schakelaar.

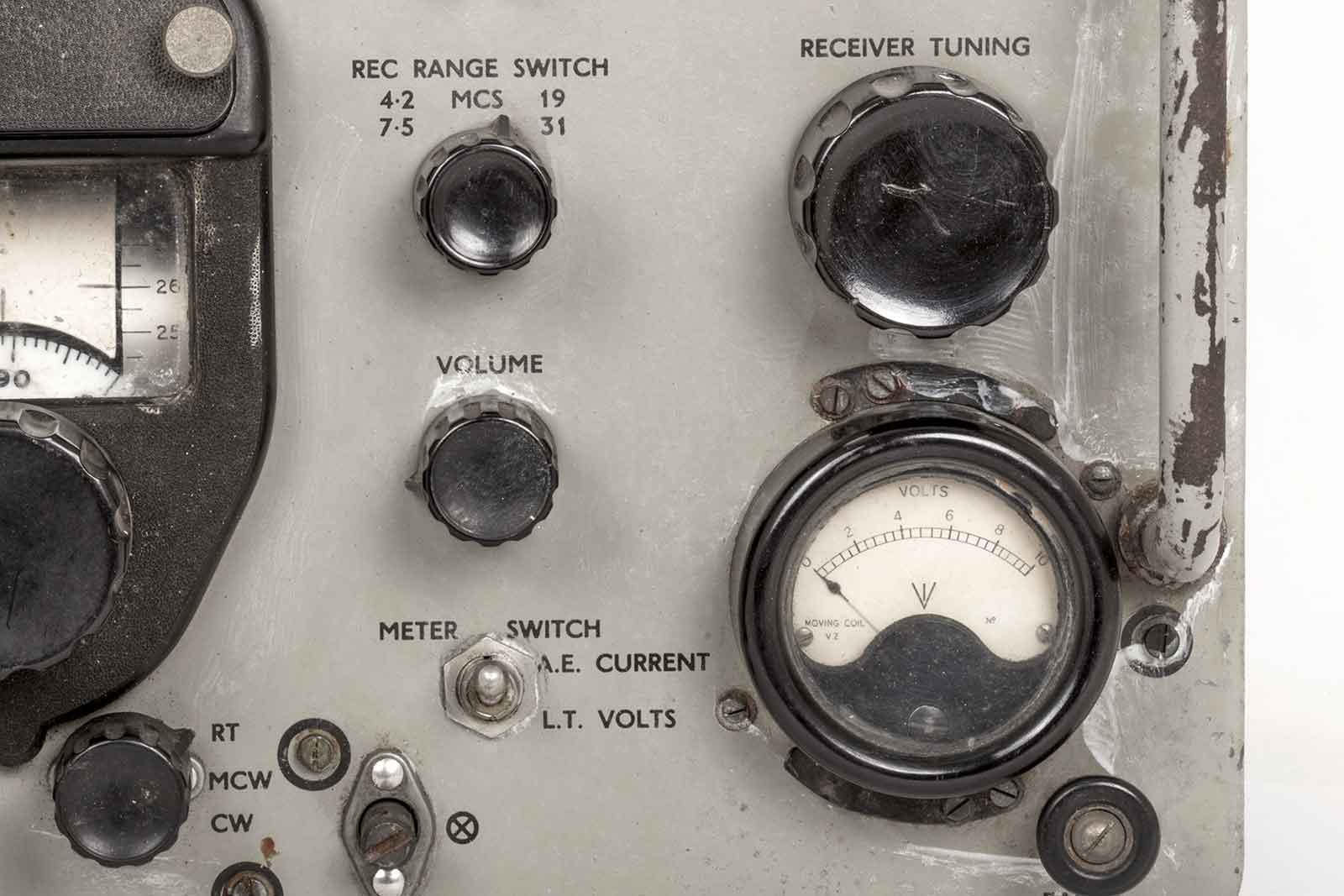

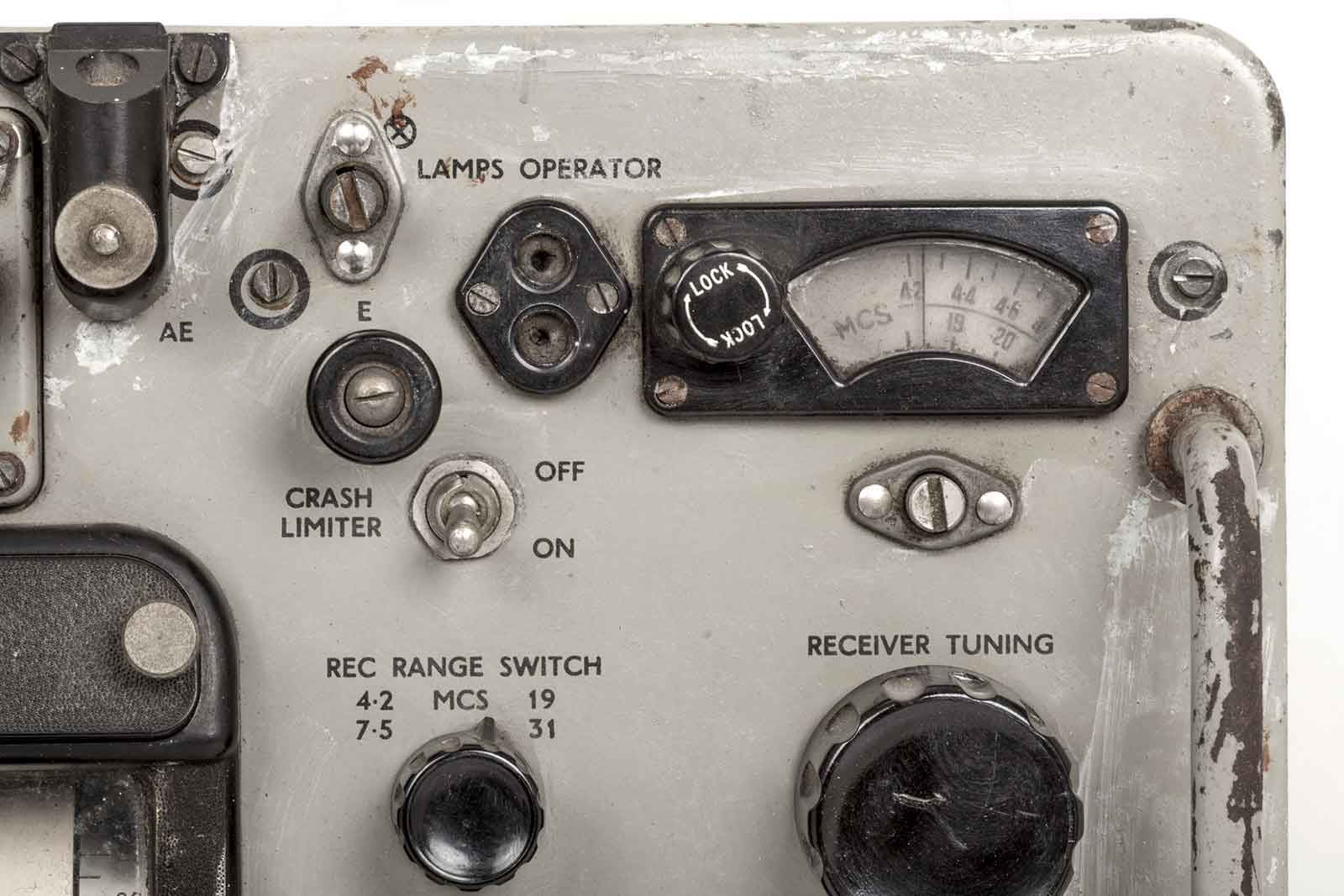

De crash limiter en de afstemming van de ontvanger, Verder links boven de antennevoet voor de spriet-antenne. De antennedelen werden boven op de kast bewaard.
Nog een meter om de antennestroom en de 6 volt voedingsspanning te meten.

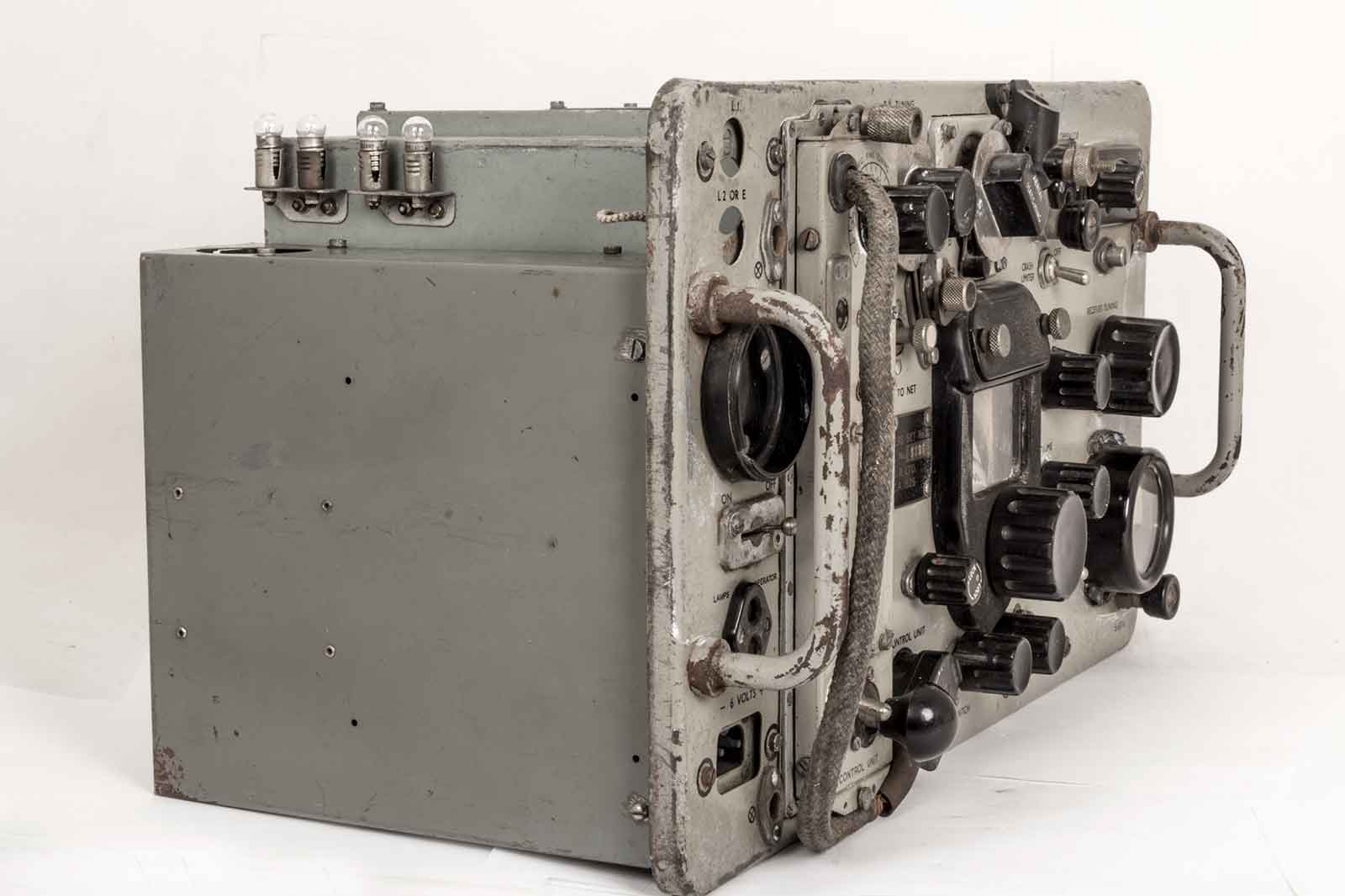

Vier reservelampjes voor de schaalverlichting. Boven op de voedingsunit hoort eigenlijk een reserve ATP7 te zitten.

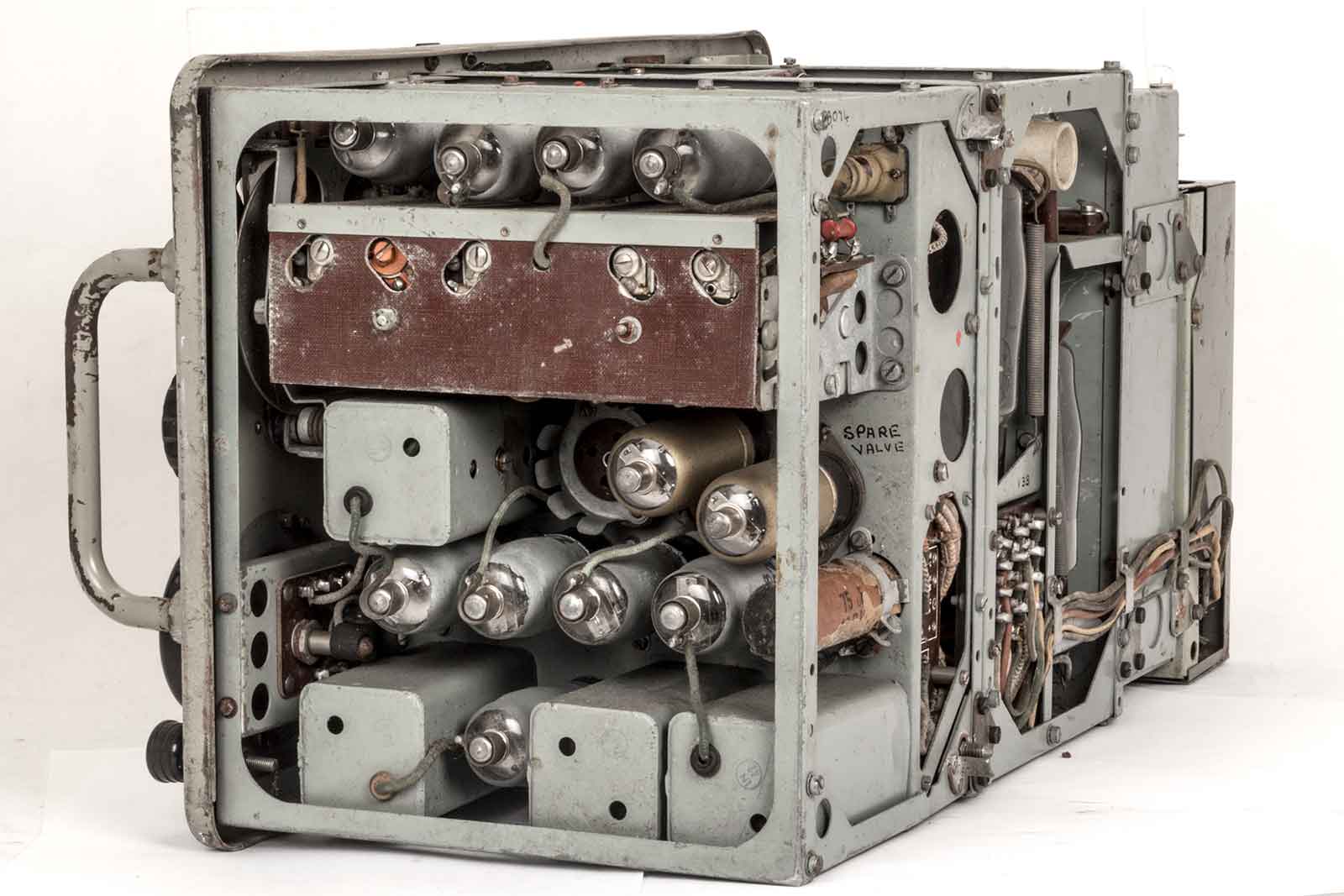

De achterkant met twee ATP7's.
De buizenbezetting:
| Zender | ||
| Master oscillator | ATP7 | |
| Power Amplifier | ATP7 |
| Ontvanger | ||
| 1. mixer (high band) | ARP12 | |
| Local Oscillator | ARP12 | |
| RF versterker | ARP12 | |
| 2. mixer | ARP12 | |
| MF-versterker | 2 x ARP12 | |
| DEtector, AVC en LF versterker | AR8 | |
| LF output | AR8 | |
| BFO | AR8 |
Zo te zien is de voedingsunit niet geheel passend, Hoe kan het ???

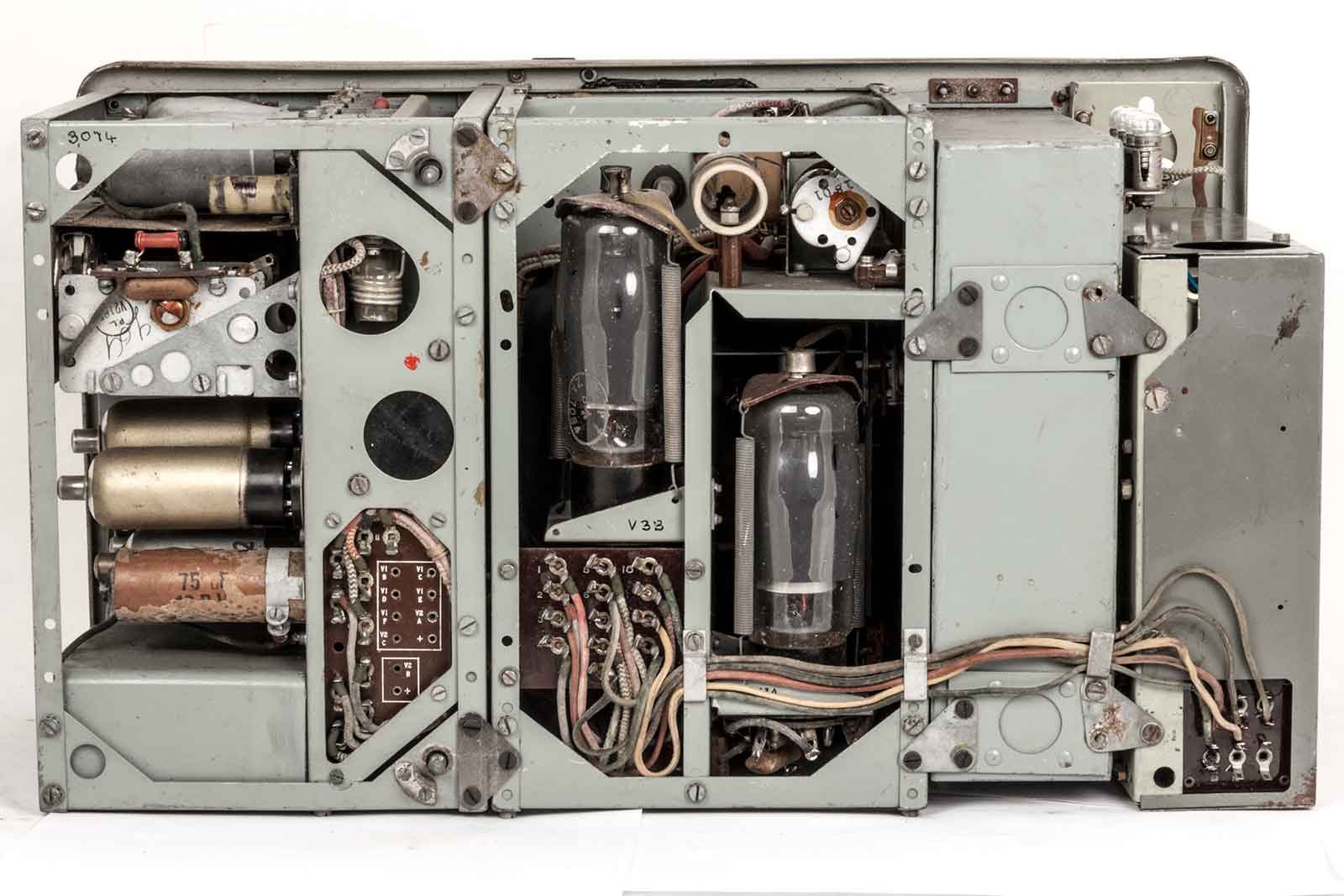

De onderkant van de set.

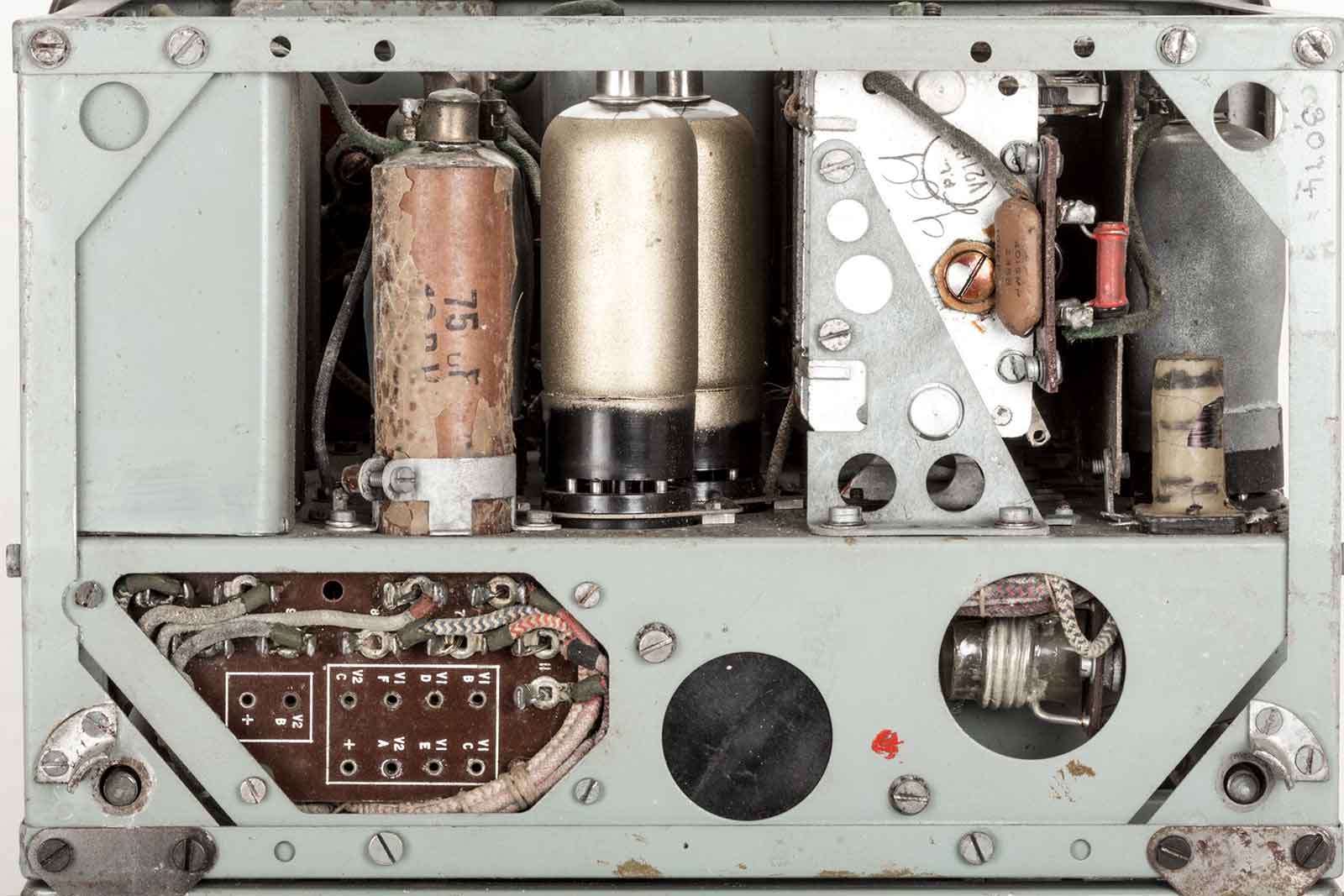

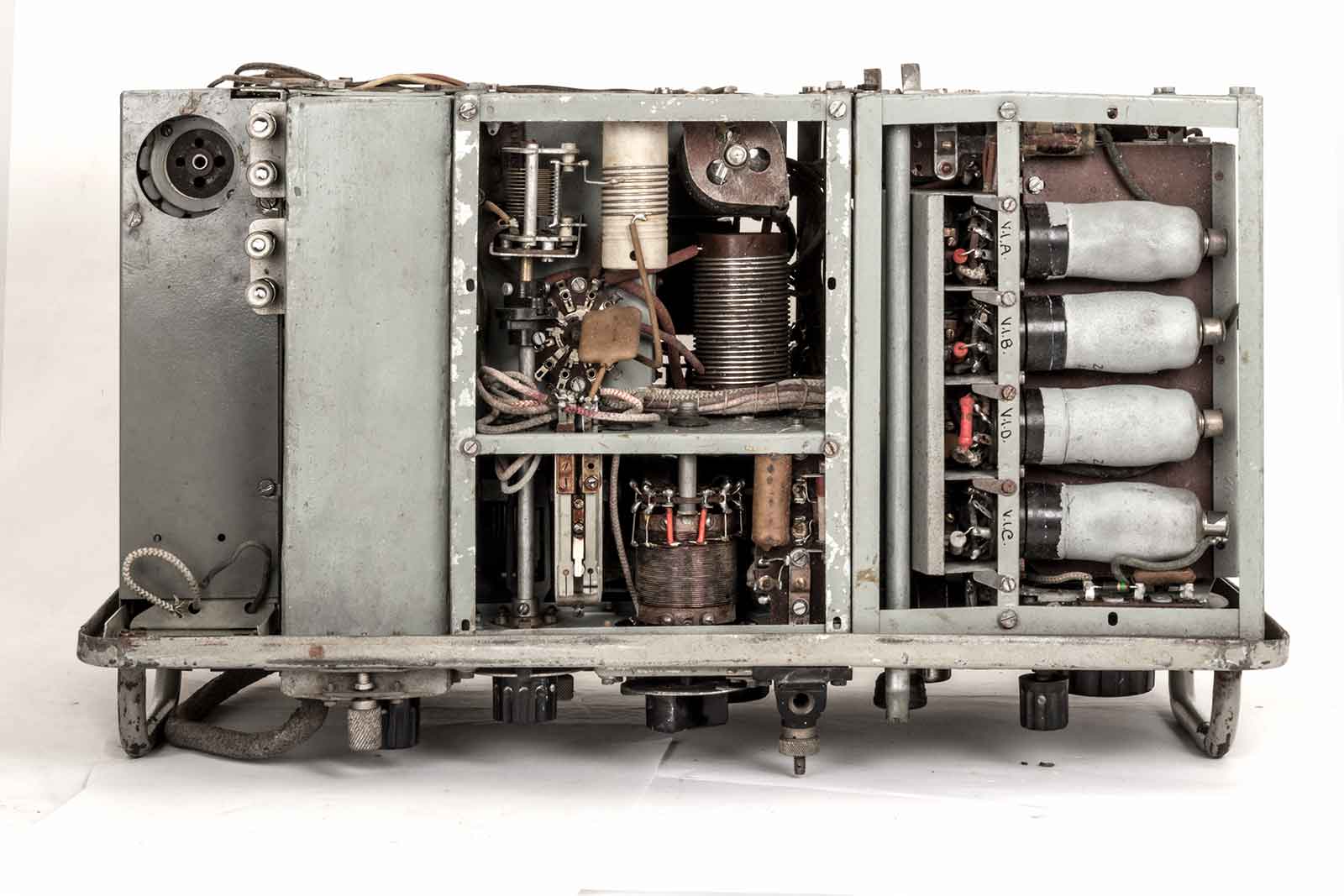

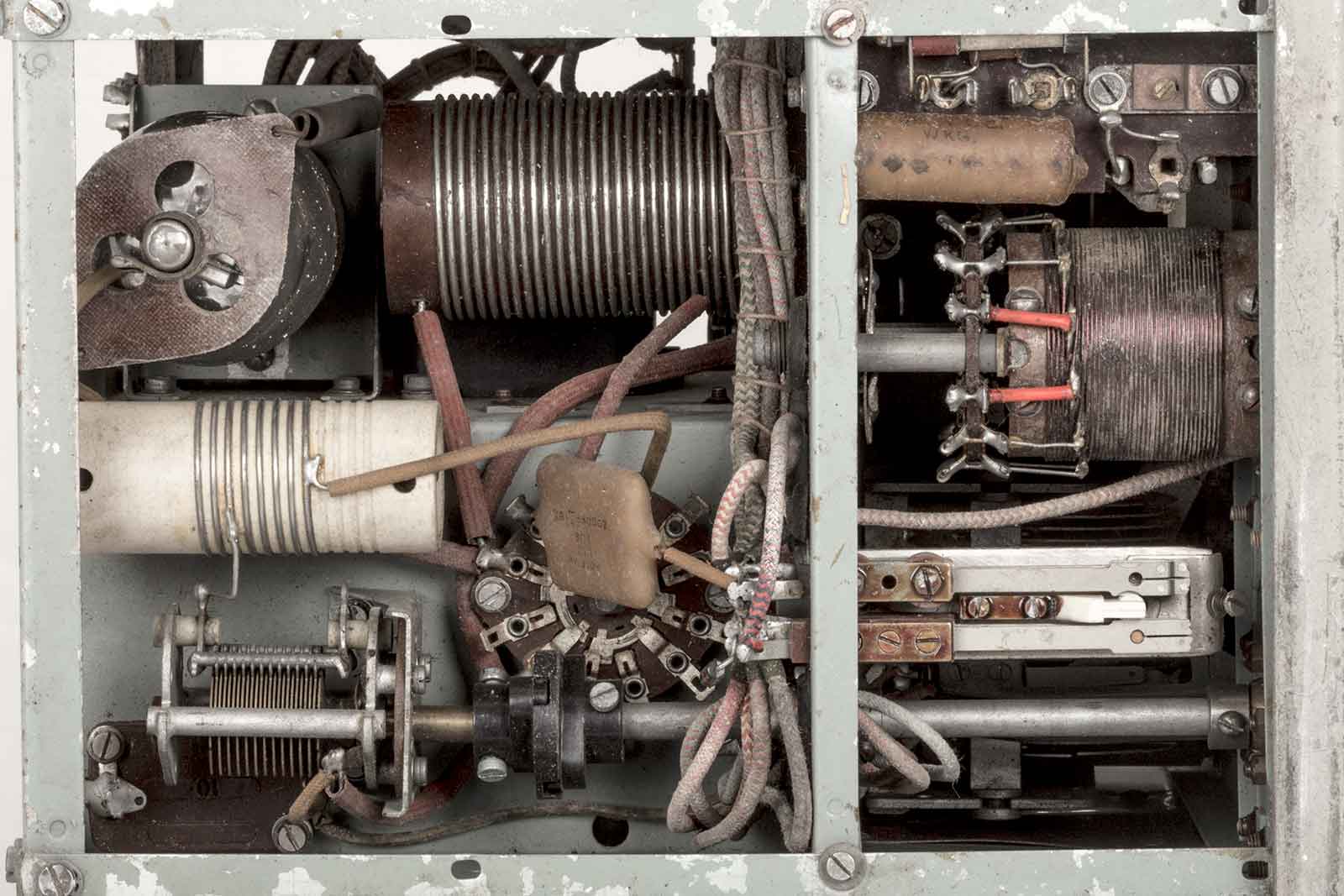

Blik op de spoelen voor de lage band en voor de hoge band.

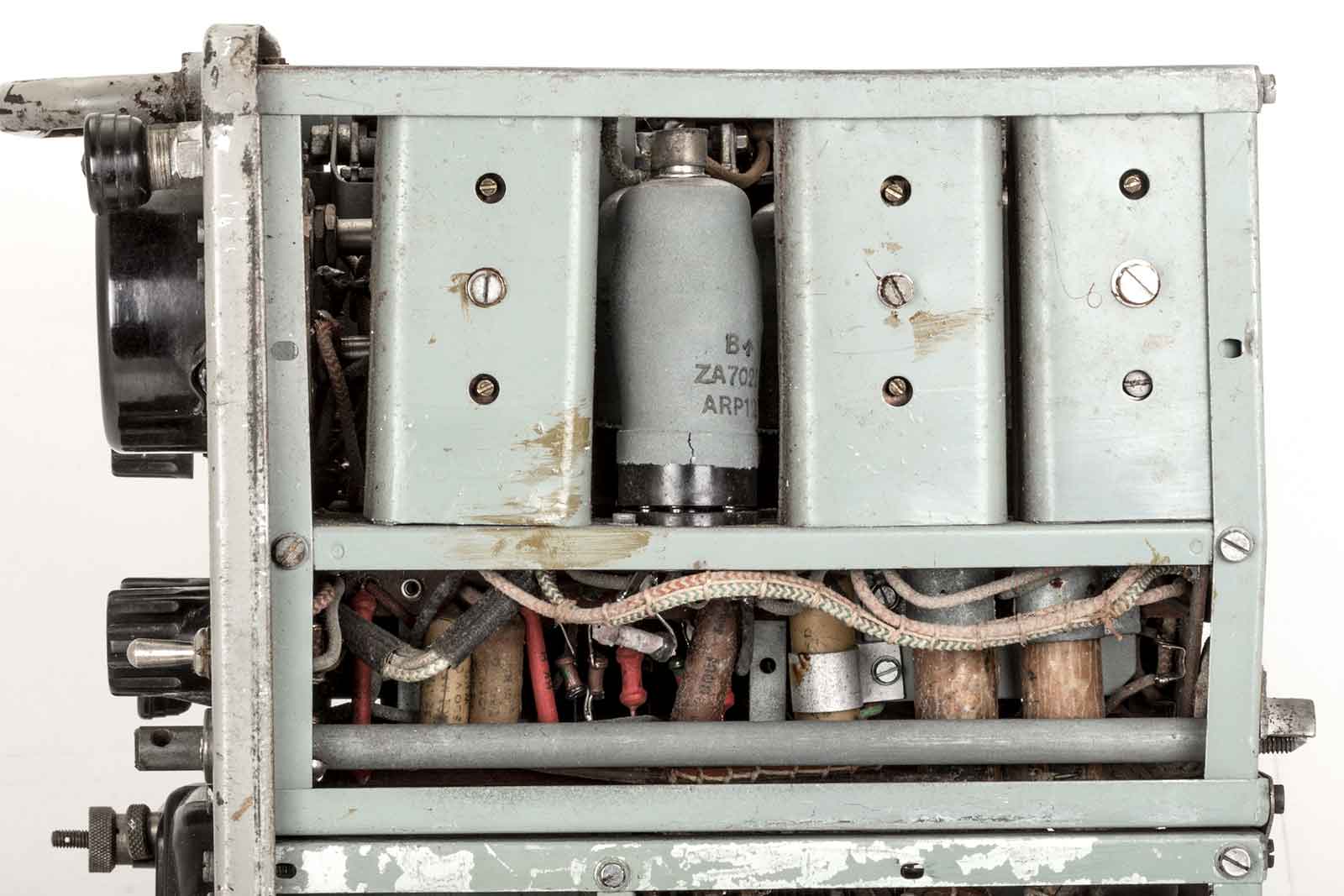

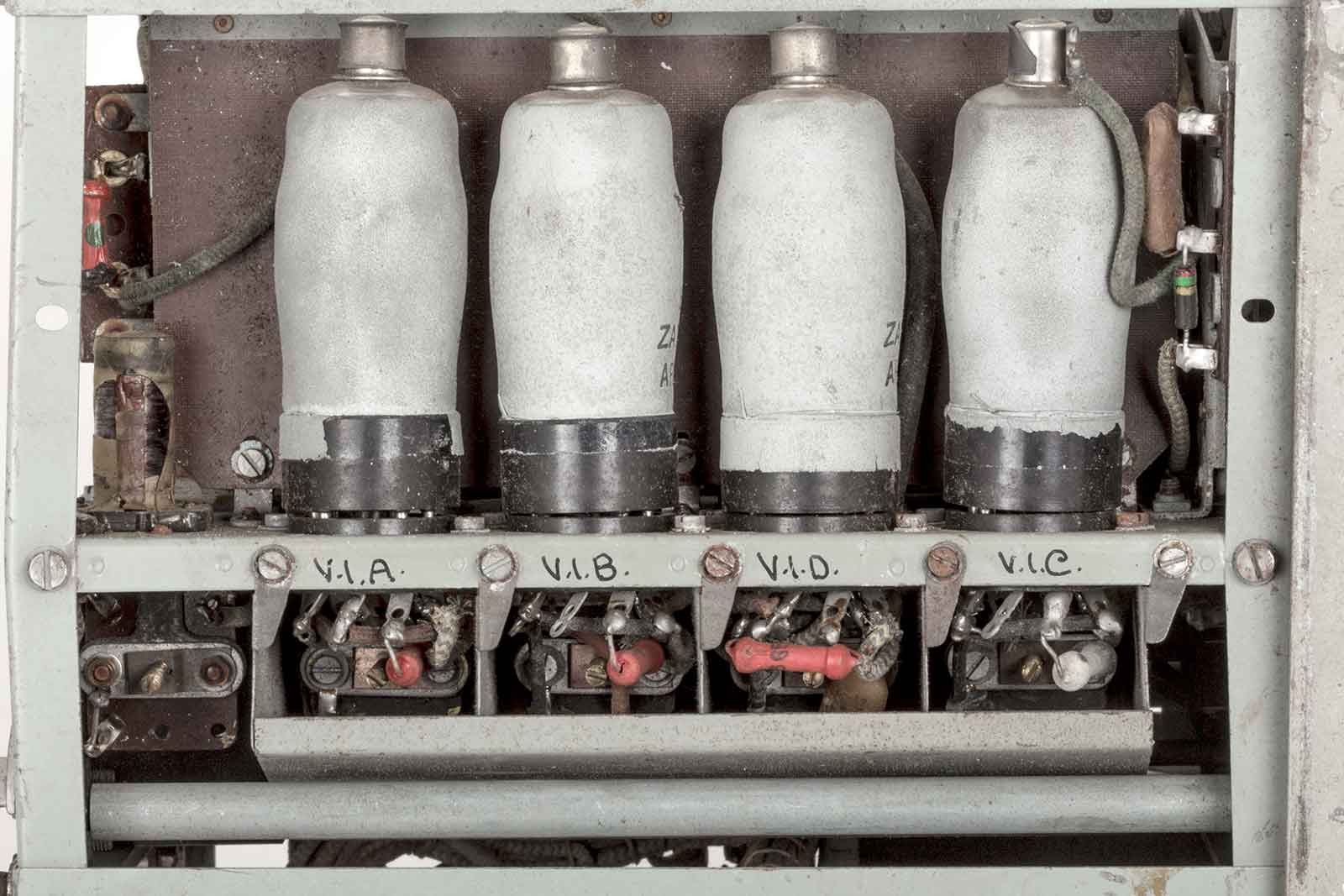

Vier ARP12 gebroederlijk naast elkaar.
Links onder een testboardje.

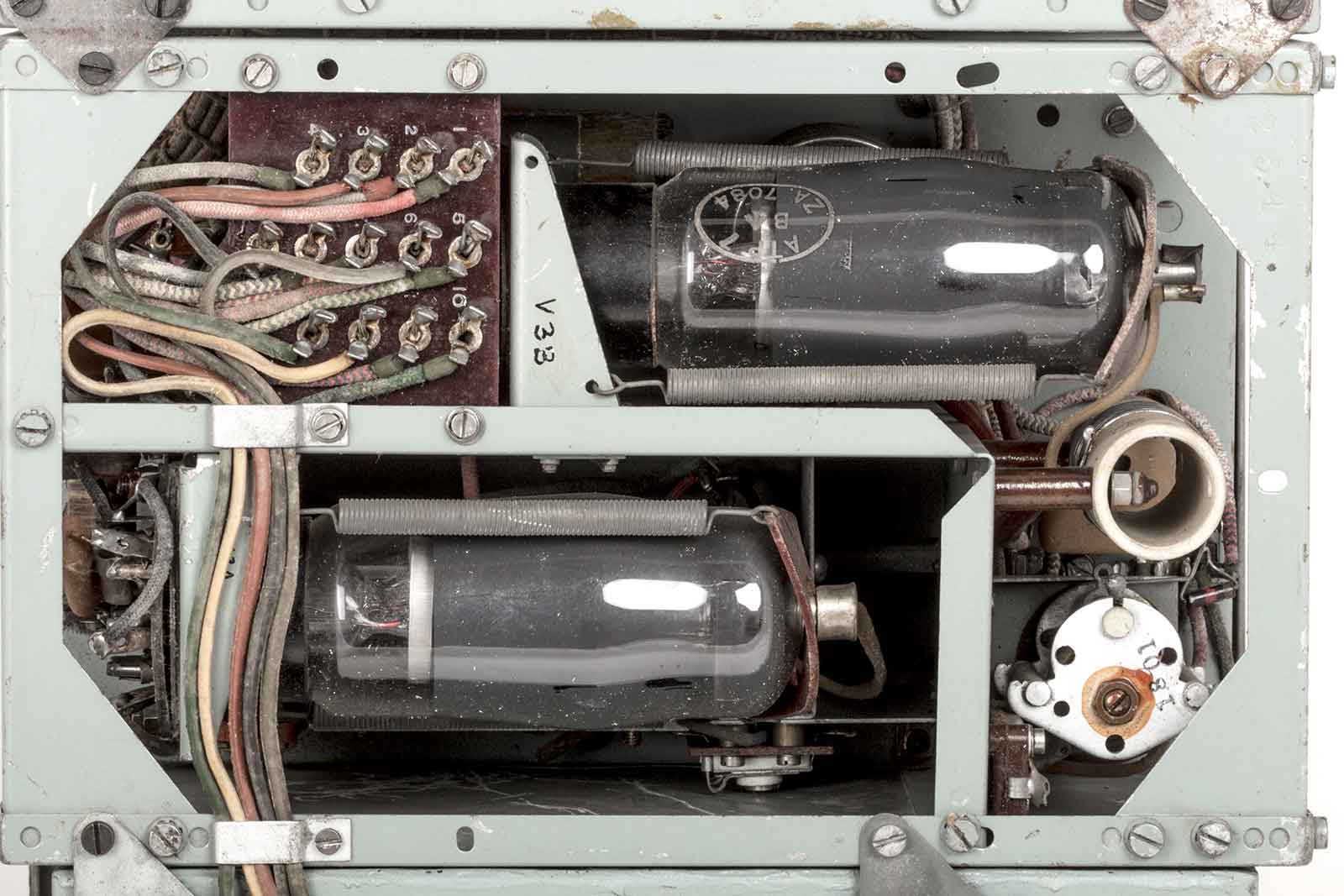

De twee ATP7, best groot voor wat ze kunnen.

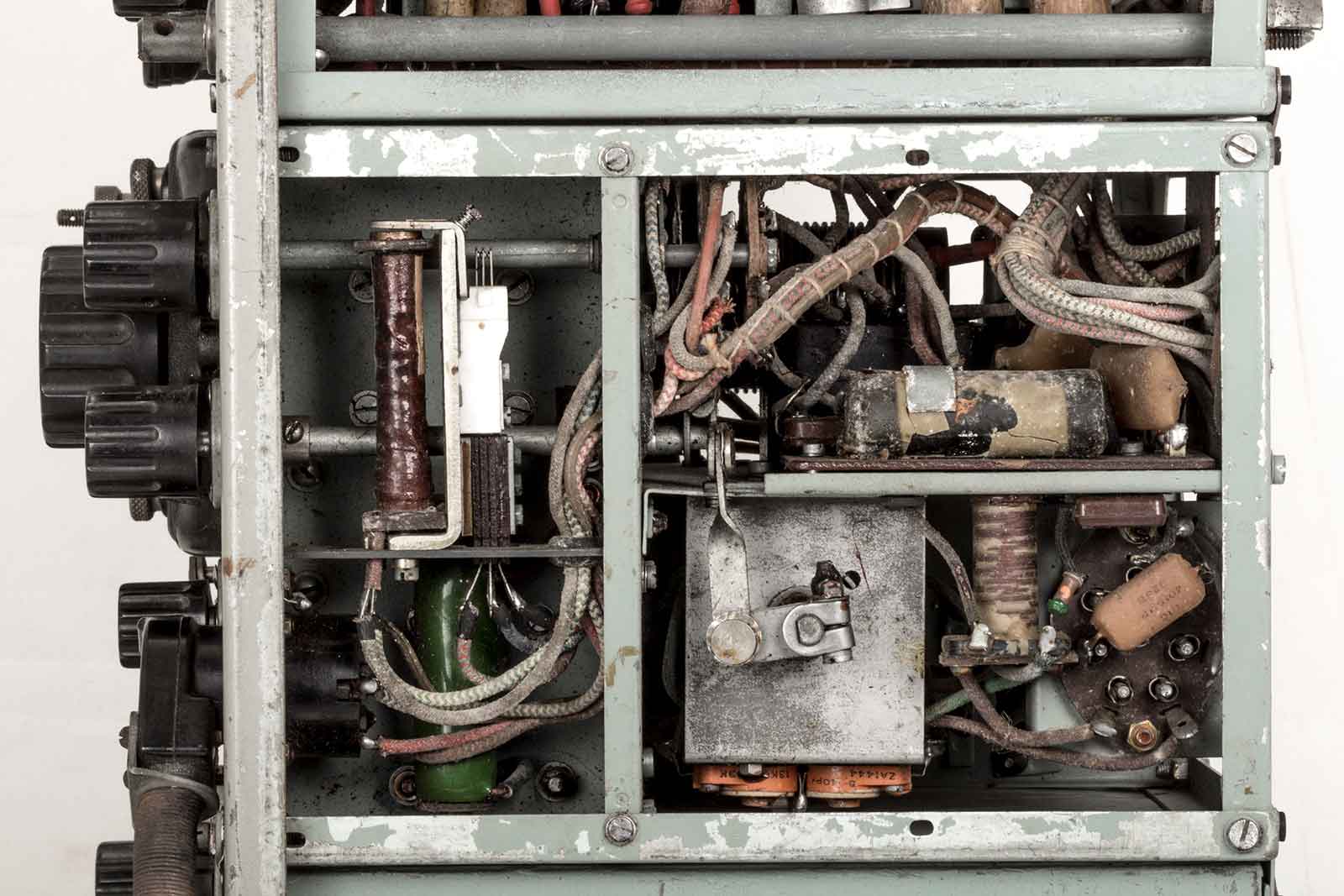

Nog een vreemd klein relais.
Het MF-deel met weer een ARP12

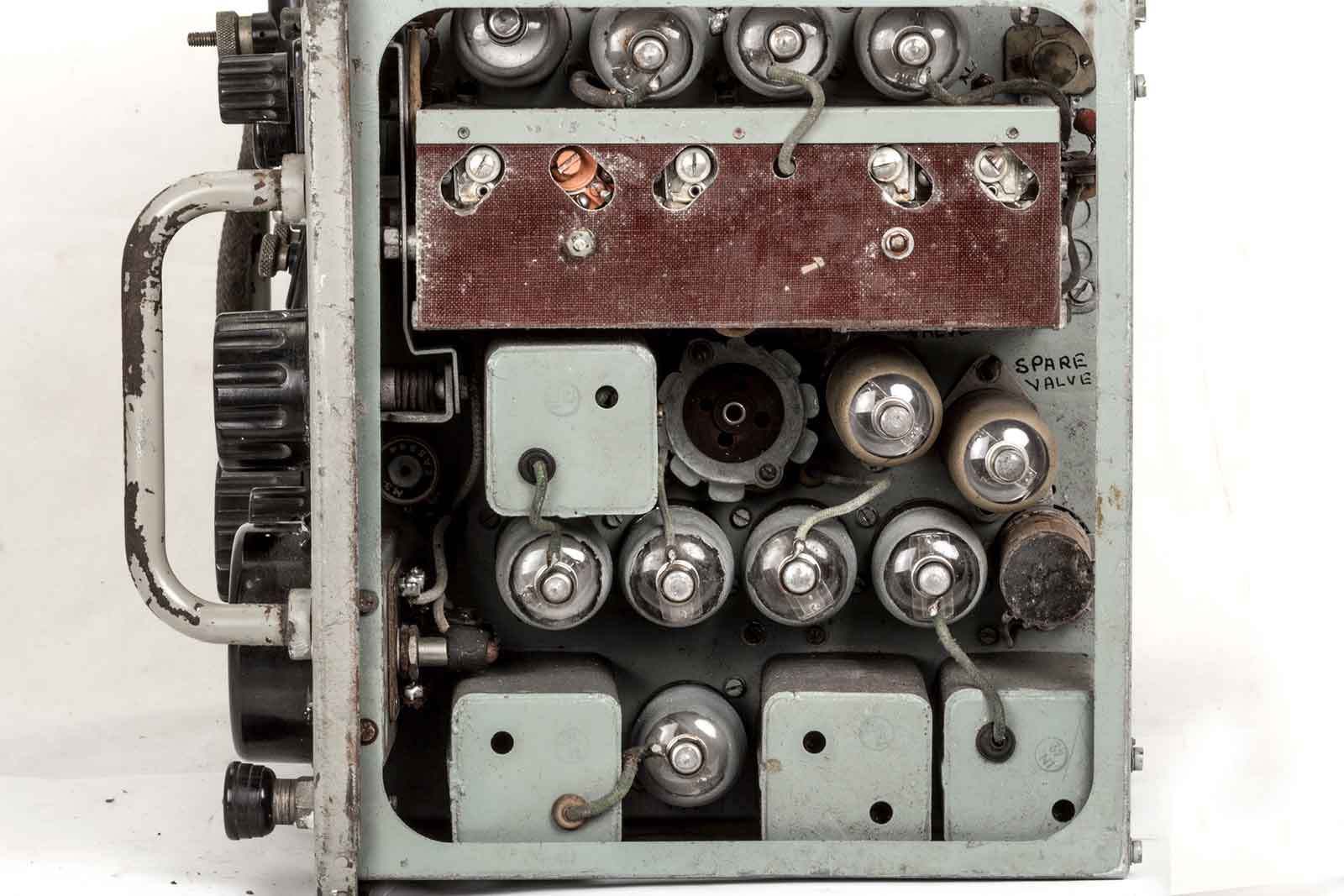

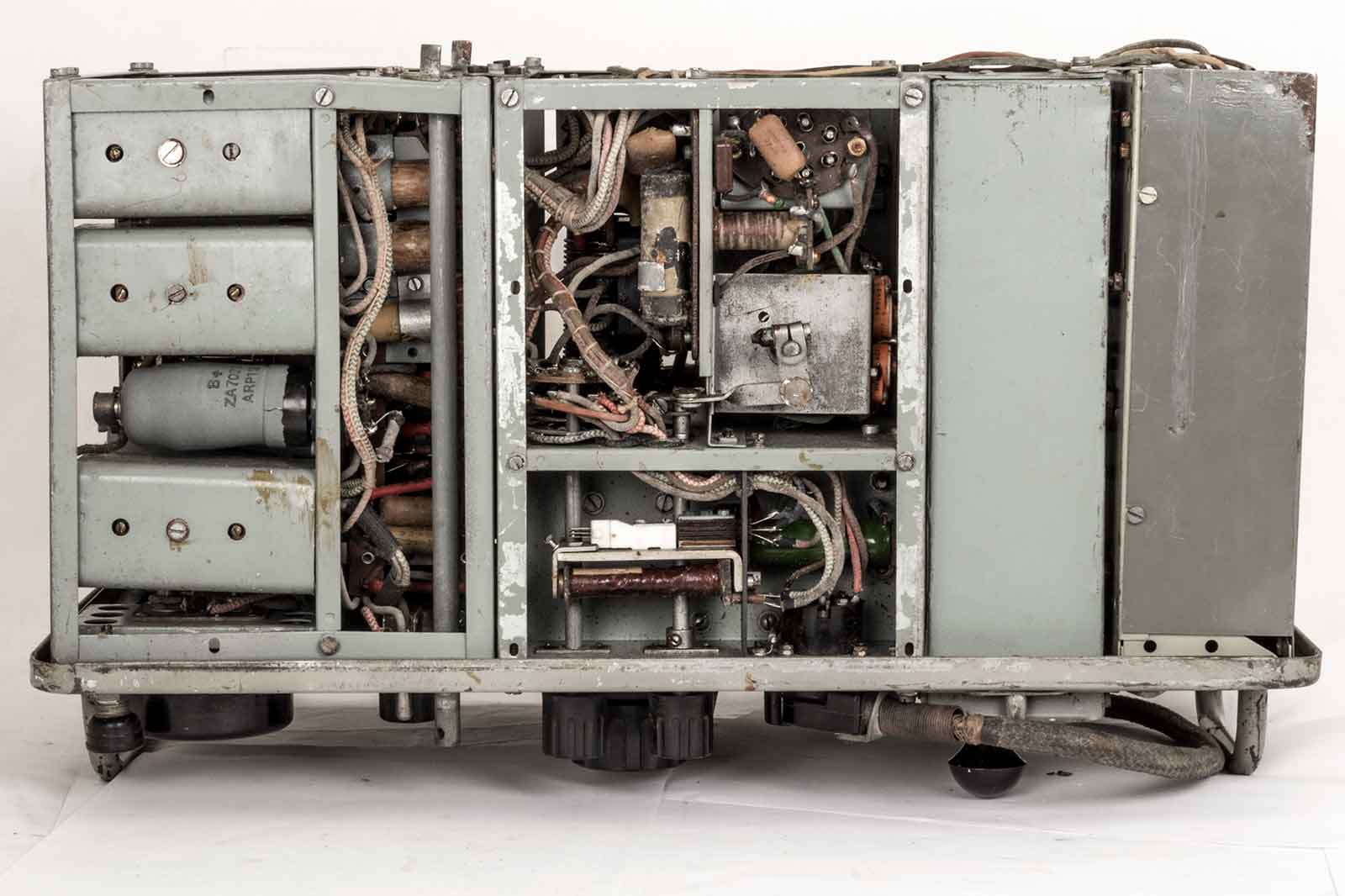

Bovenaanzicht van de ontvanger.

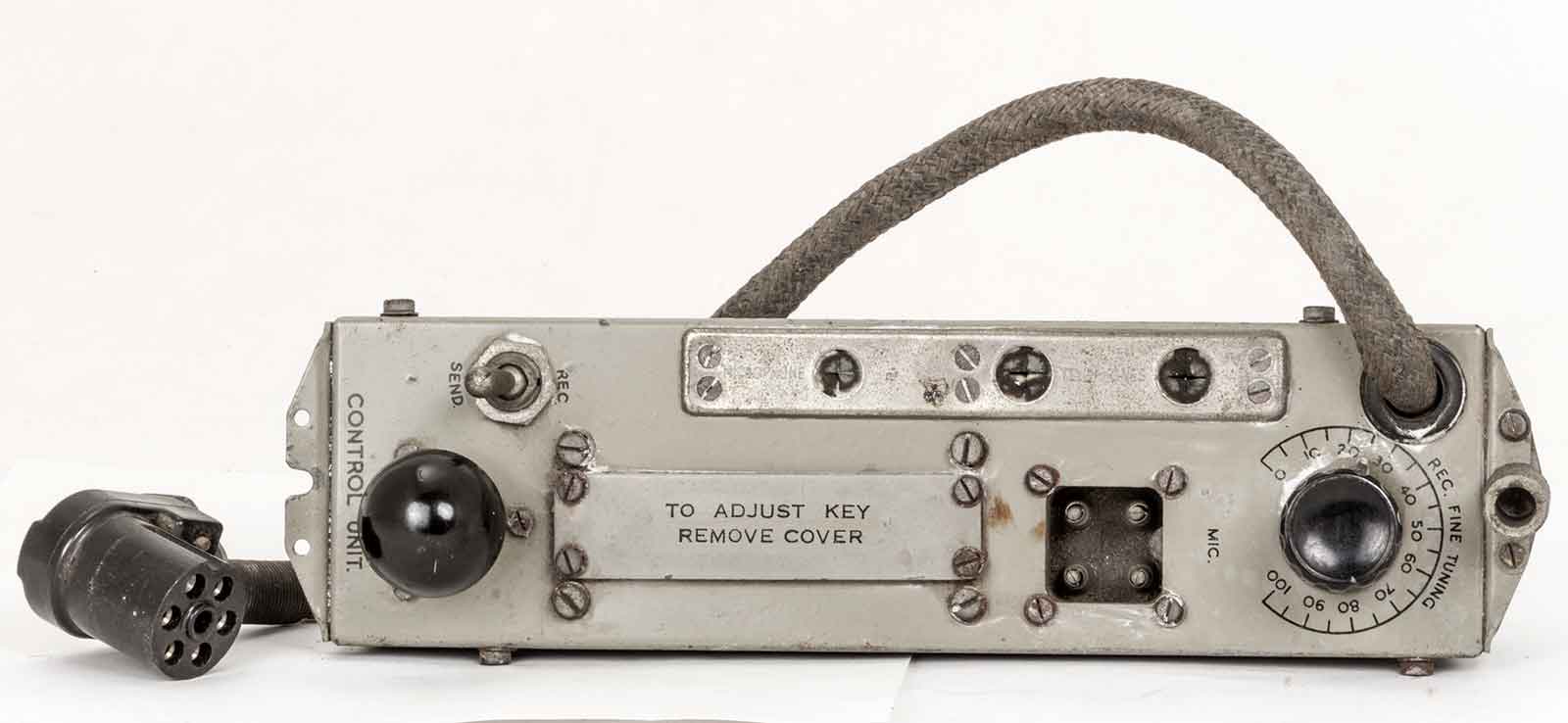

De uitneembare seinsleutel.

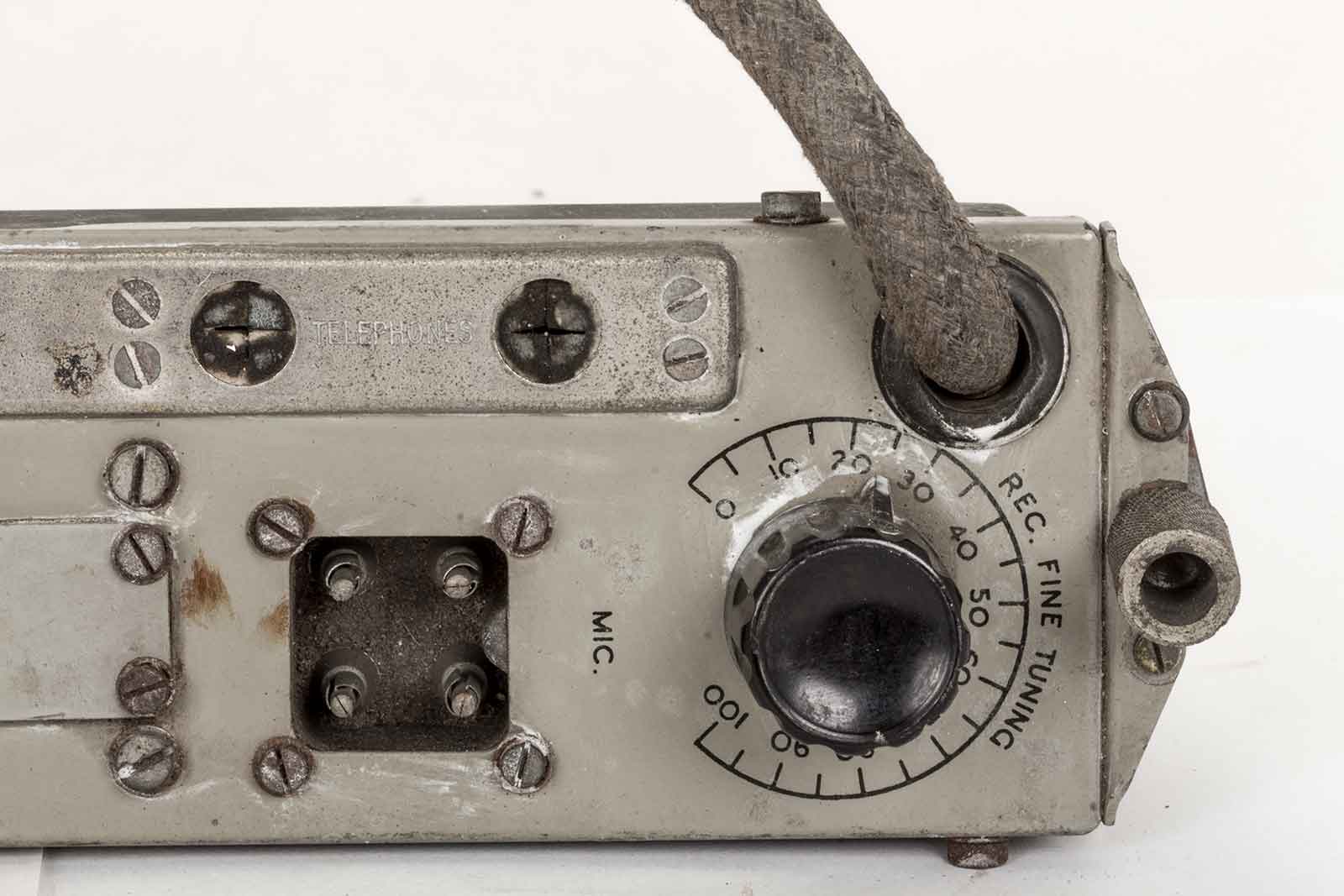

Microfoonaansluiting en fine-tuning van de ontvanger.

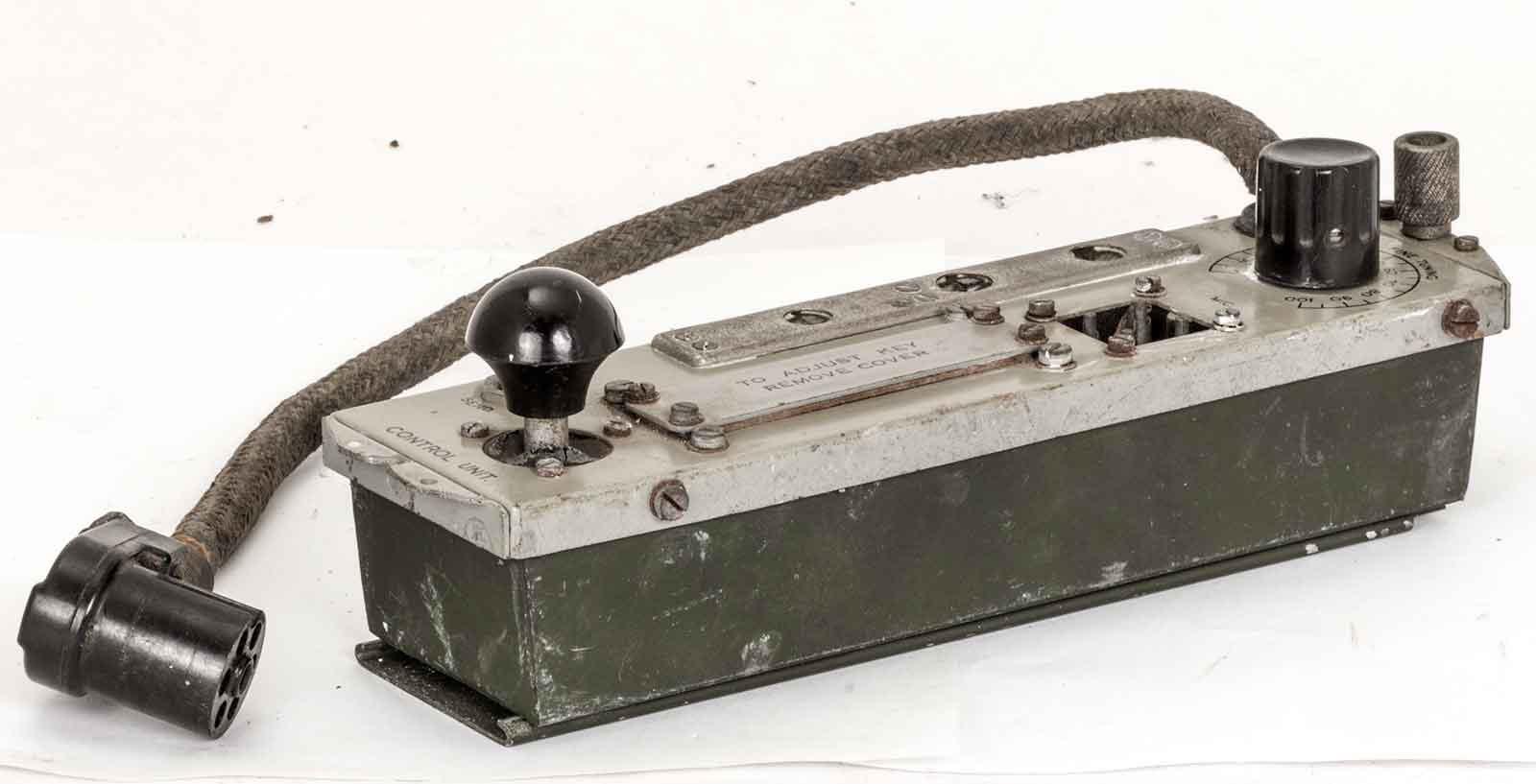

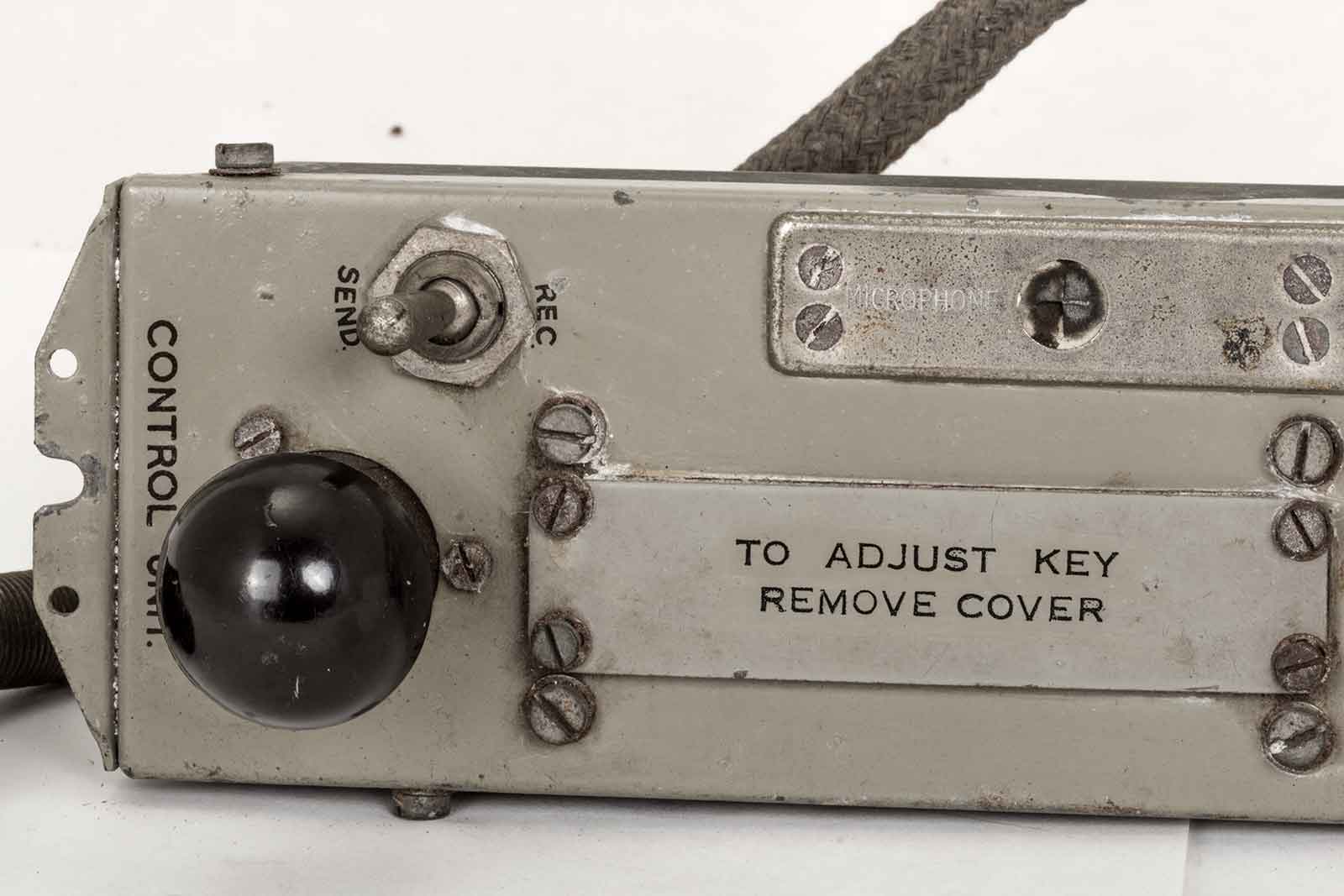

De receive/send-schakelaar en de knop van de seinsleutel.
Nogmaals de "Remote Control".
