Air Ministry Wavemeter W.1191A

De Wave-meter W1649.

Dit apparaat deed dienst als frequentie-meter en als signaalgenerator voor het VHF-gebied van ca. 140 tot 255 MHz.

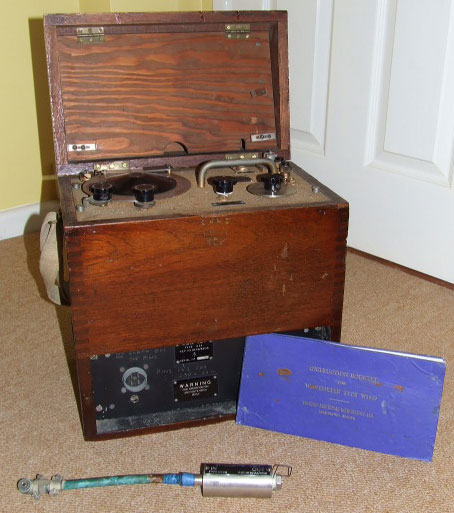

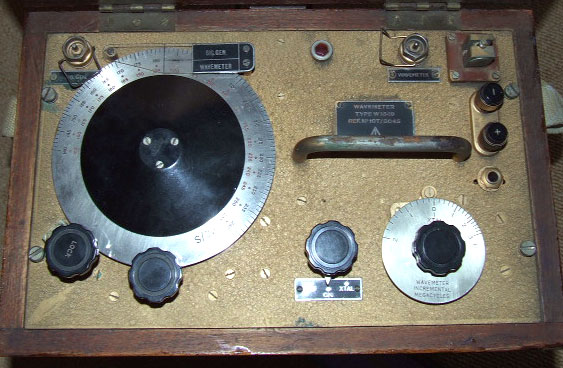

Zo hoort hij er uit te zien. Ik heb echter alleen het deel met het handvat.

Op deze afbeelding is de achtergrondkleur van de frontplaat wat lichtbruin van kleur. De mijne is ooit zwart geweest.

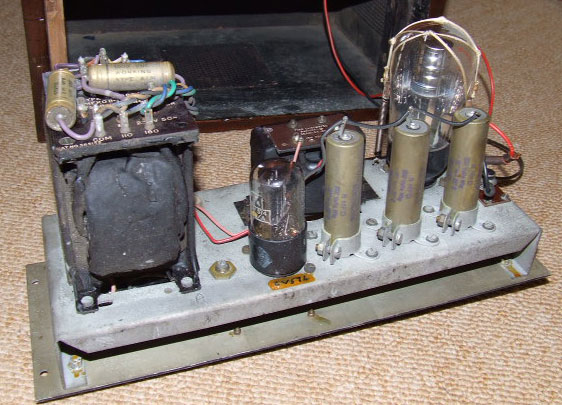

Boven een afbeelding van het net-voedingsapparaat. De meter schijnt echter ook met batterijen te kunnen worden gevoed.

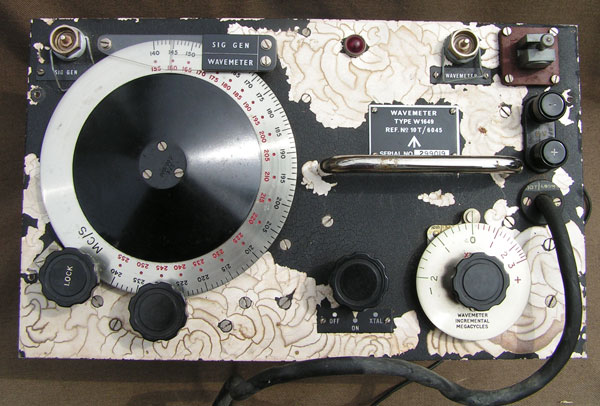

De frontplaat, een likje verf kan geen kwaad. Wel vreemd zijn de wonderlijke lijnen.

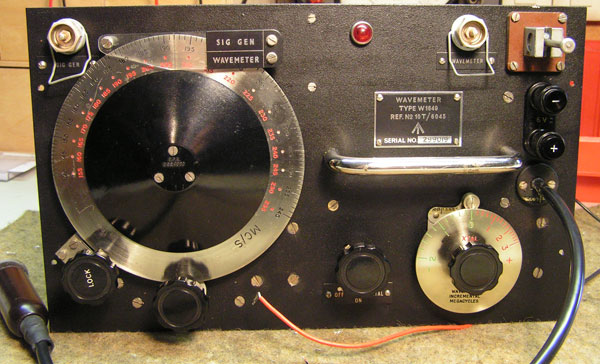

Na de behandeling met zijdeglans, de afbrandföhn en een verfroller, is de voorkant weer zoals het hoort.

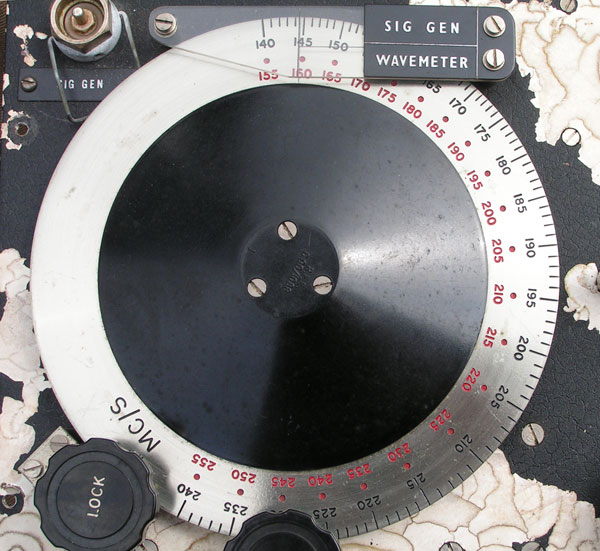

Het bereik van de signaalgenerator loopt van 140 tot 240 MHz. De Wavemeter loopt van 155 tot 255 MHz.

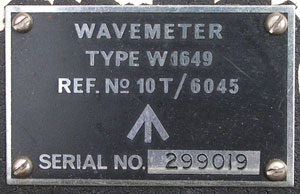

Het type-plaatje met serienummer.

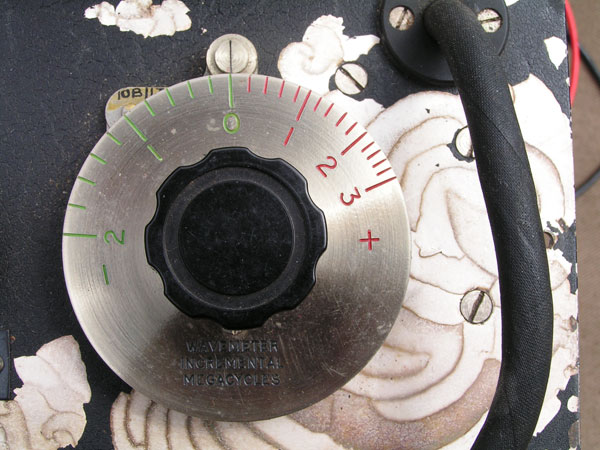

Een fijnregelknop

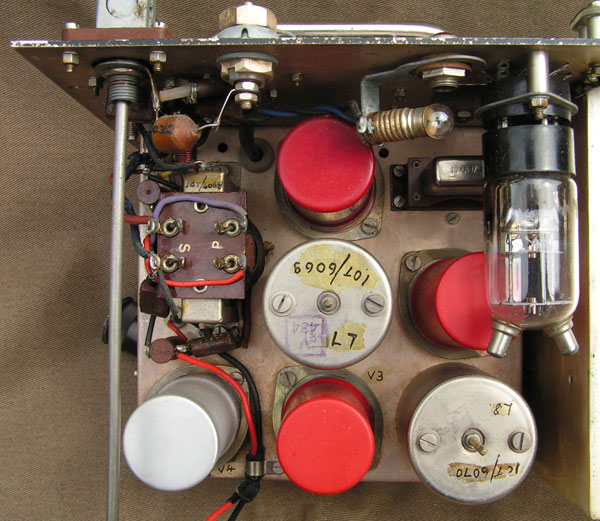

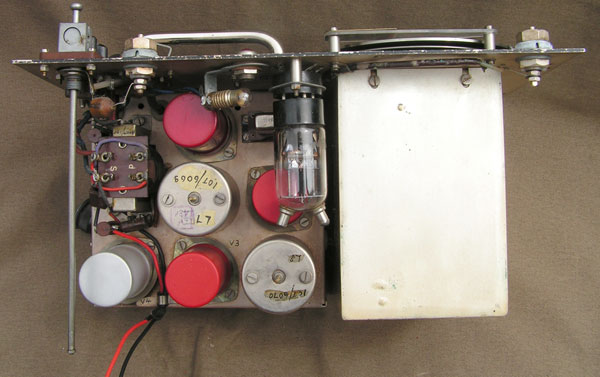

De buizenbezetting met voornamelijk EF50's. De CV6 ( de glazen buis ) is het reserve-exemplaar. Deze mocht dan ook niet zo maar vervangen worden door een willekeurige CV6, de buis moest geschikt zijn voor de meter, daar anders de calibratie niet meer klopte.

Op deze goto is ook het kristal te zien.

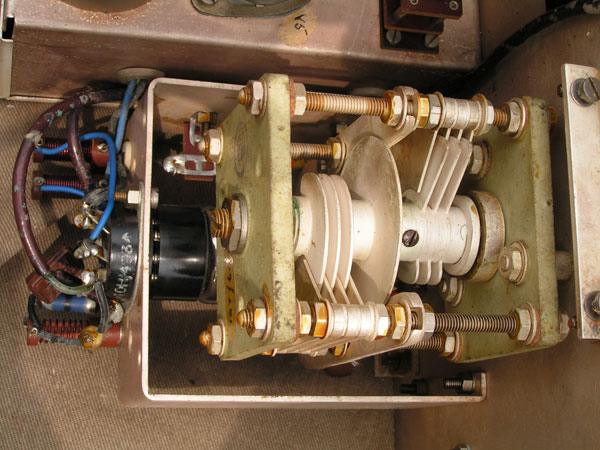

De zeer degelijk uitgevoerde afstemcondensator.

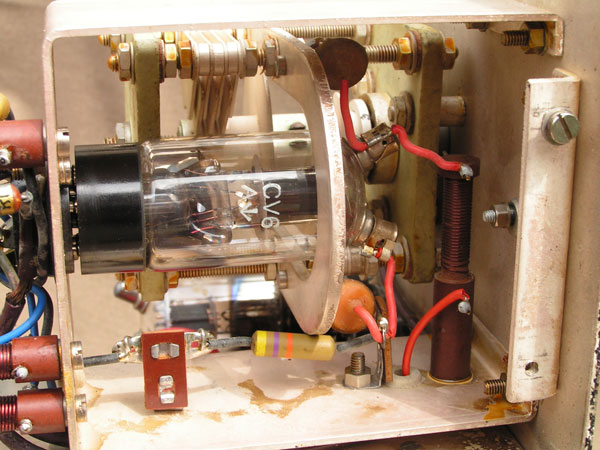

De ring om de buis is de spoel van de afstemkring.

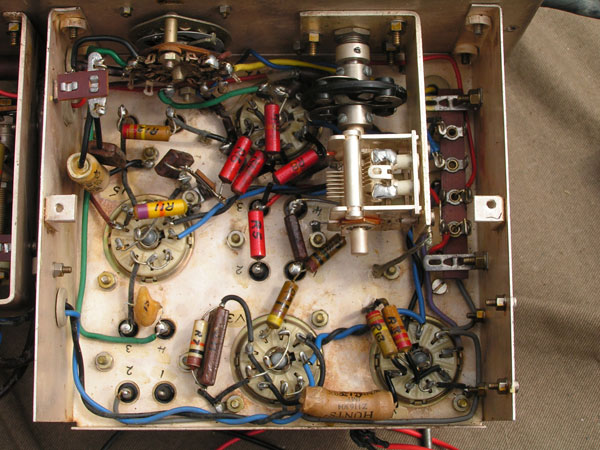

Aan de onderzijde de fleurig kleuren gecodeerde weerstanden. De condensatoren zijn van het mica-type en nog steeds redelijk nauwkeurig op

waarde.

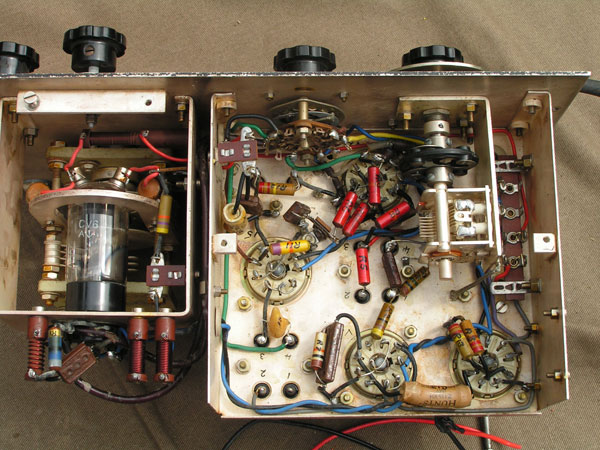

Nogmaals het geheel.

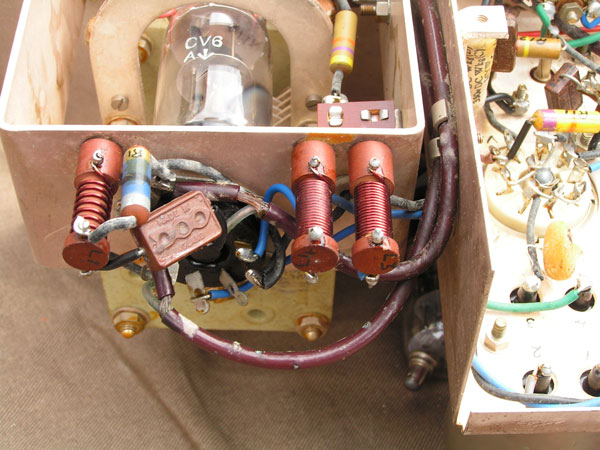

De HF-smoorspoelen in de gloeispanningslijnen en de kathode.

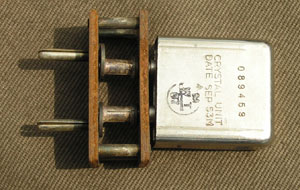

Het ijk-kristal.

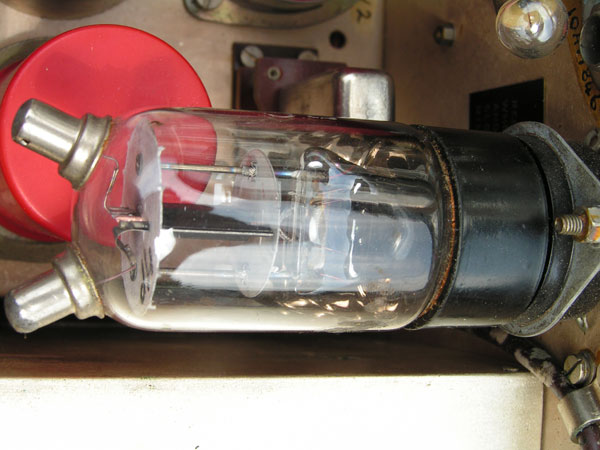

De beroemde CV6, die na de oorlog door menig radioamateur gebruikt werd voor grid-dippers, 2-meter-converters en andere VHF toepassingen.

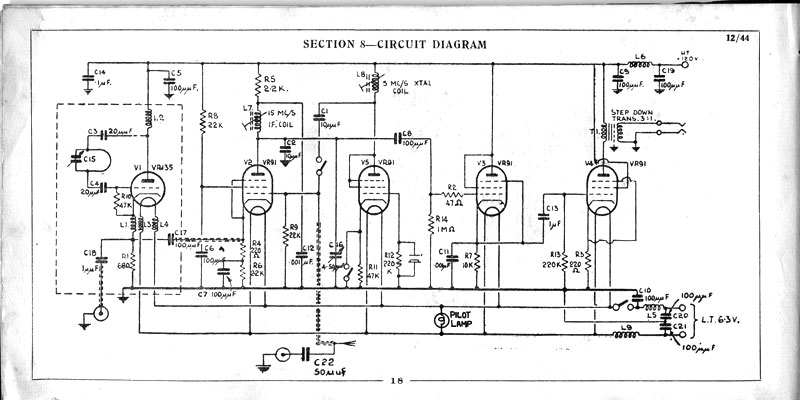

Het schema.

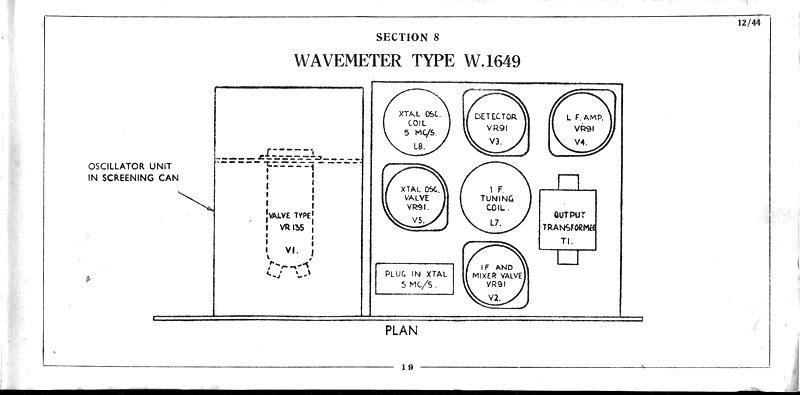

De componenten-opstelling.
