Air Ministry Receiver R.1132 A Ref Nr. 10D/820

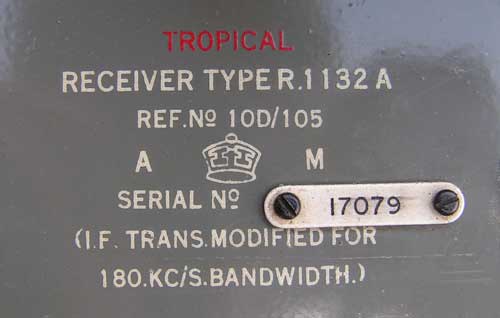

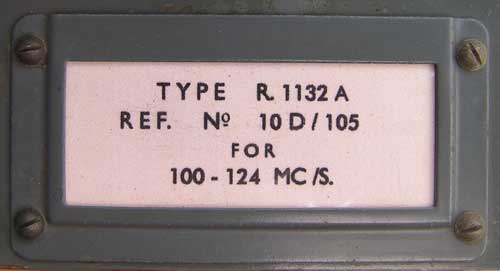

De legendarische R1132 A

De bij de oudere radioamateurs zeer bekende, VHF-ontvanger R1132. De ontvanger werd in de jaren 50, veelvuldig in dumpzaken aangeboden, om omgebouwd te worden tot een FM-ontvanger.

R1132 A ontvanger is bedoeld als grondradio, speciaal ontworpen voor de VHF-band van 100-124 MHz en kan worden gebruikt voor R/T-communicatie (AM) en D/F (Direction Finding).

Het is een super-heterodyne en bestaat in grote lijnen uit een HF-versterker gevolgd door een een mengtrap met een aparte oscillator, drie MF-versterkers, een dubbeldiode voor detectie en AGC-versterker en twee LF-trappen.
Verder is er een BFO, die afzonderlijk kan worden ingeschakeld.
De gevoeligheid is zodanig dat bij een antenne-input van 20 μV, 100 % gemoduleerd, de outputbuis volledig wordt uitgestuurd.
De signaal/ruisverhouding is bij 10 μV, gemoduleerd met 30% bij 1000 Hz. beter dan 12 db.
Bij gebruik van het BFO is het zelfs mogelijk met een ingangssignaal van 1 μV Direction-Finding te plegen.

De HF-versterker is bedoeld om de selectiviteit te vergroten en niet zozeer om de versterking te vergroten. De oscillator werkt 12 MHz onder de ontvangstfrequentie, dus van 88-112 MHz. voor het ontvangstbereik van 100 tot 124 MHz.
De MF-frequentie van 12 MHz. is zo hoog gekozen om de ontvangst van spiegel-frequenties te verzwakken. Er zijn in totaal 8 afgestemde kringen voor de MF-versterking.

De buizenbezetting:

V1 : VR65 . HF-versterker
V2 : VR65 . Mengbuis
V3 : VR66 . Oscillator
V4 : VS70 . Neon-stabilisator
V5 : VR53 . MF-versterker
V6 : VR53 . MF-versterker
V7 : VR53 . BFO
V8 : VR53 . MF-versterker
V9 : VR54 . Detector + AGC
V10 : VR57 . LF-versterker
V11 : VR67 . LF-versterker

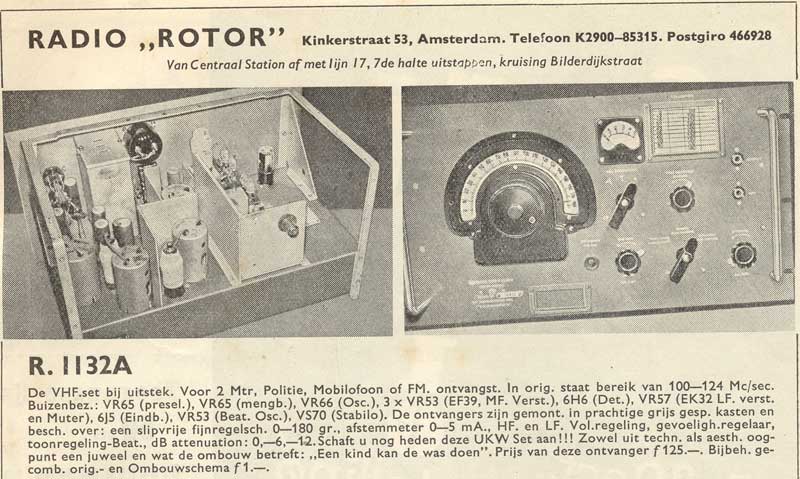

Een advertentie uit Electron October 1953

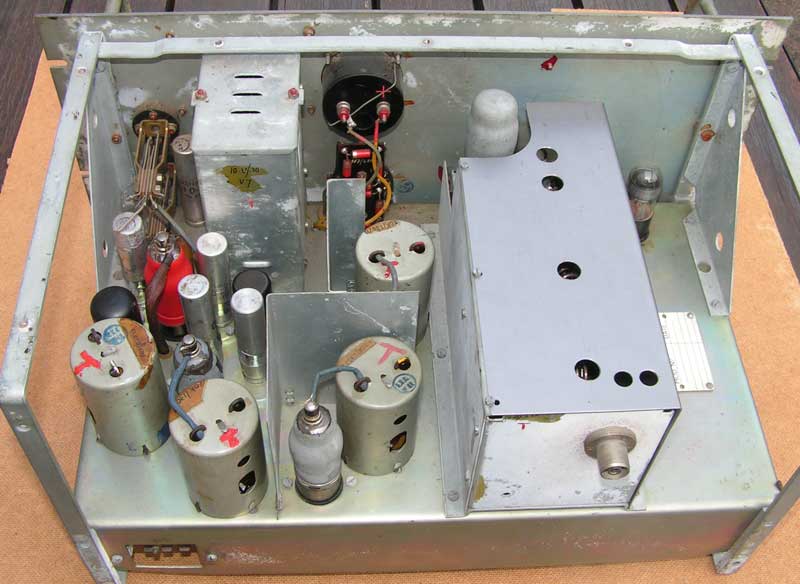

Het bovenaanzicht van de ontvanger.

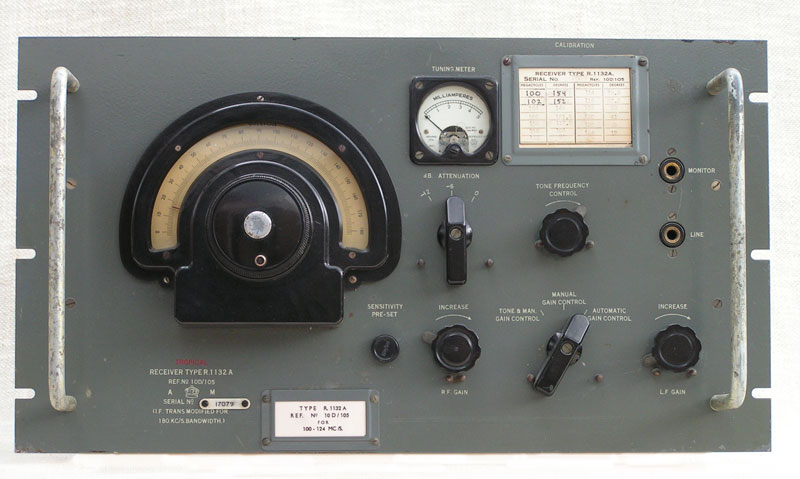

Een ideaal apparaat voor de radioamateur. Er is genoeg ruimte om er wat bij in te bouwen.

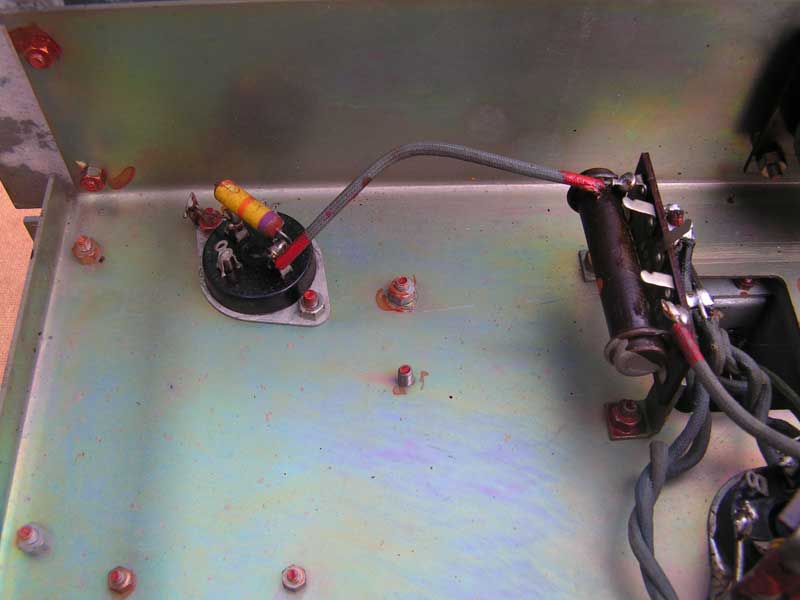

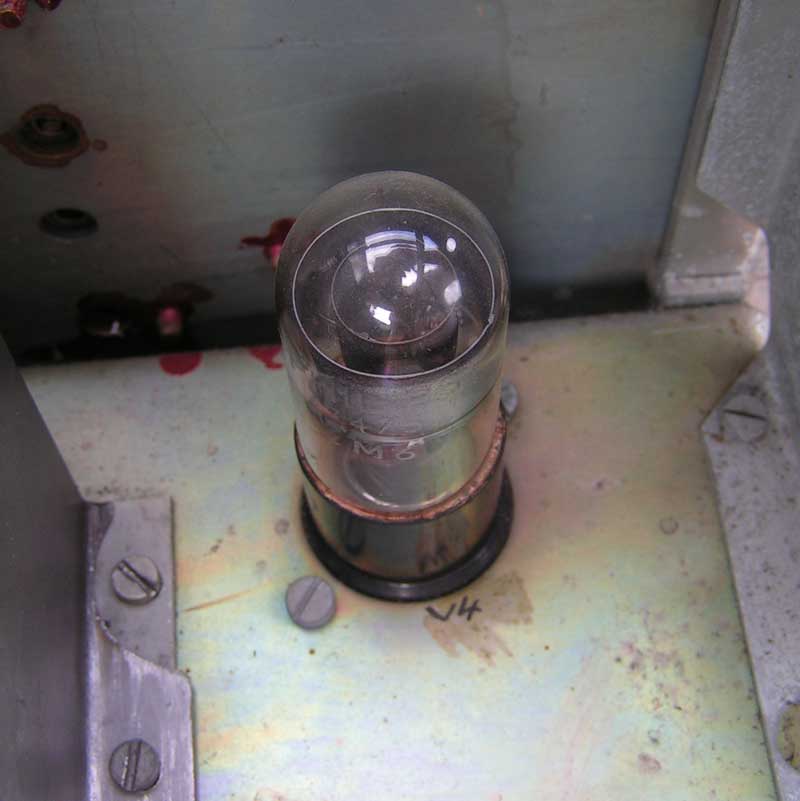

De buisvoet van V4, de VS70

Eenzame stabilisator.

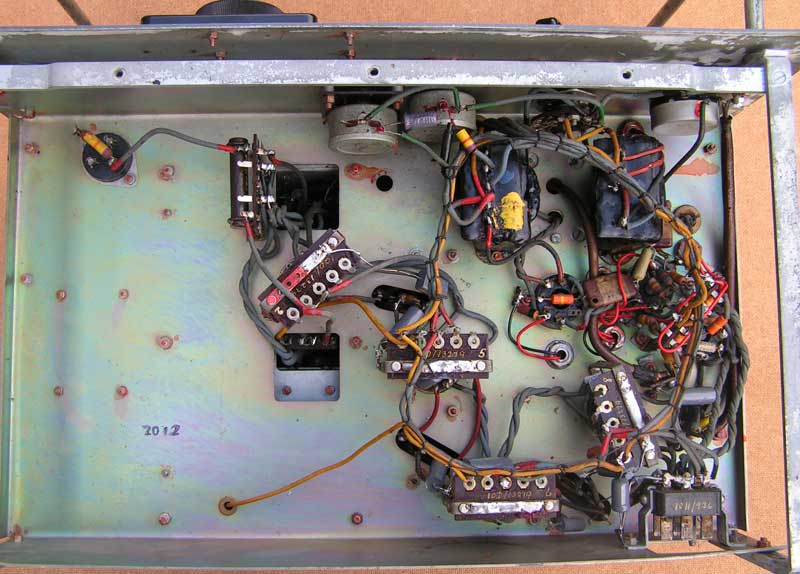

De ontvanger is modulair in trapjes opgebouwd, elk bruin pertinaxplaatje vertegenwoordigt zo'n trap.

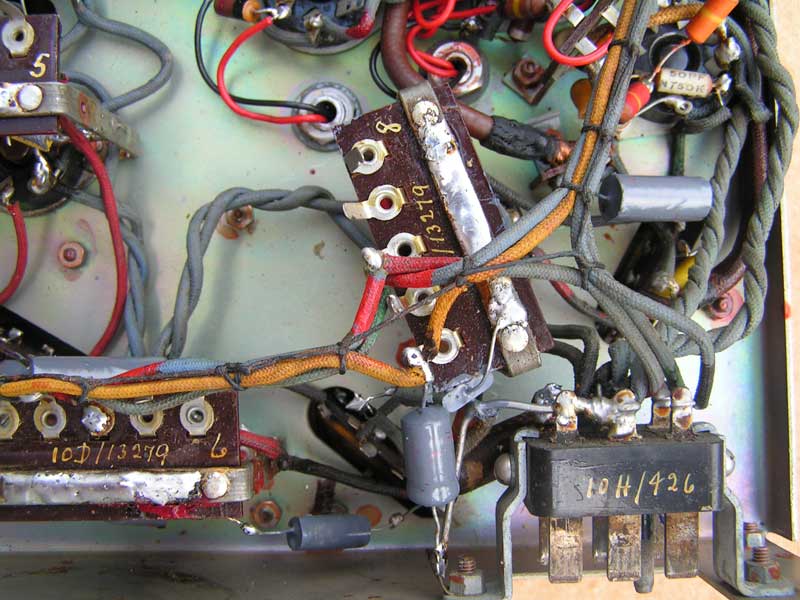

Vervangen componenten zijn met een grijs verflaagje gecamoufleerd.

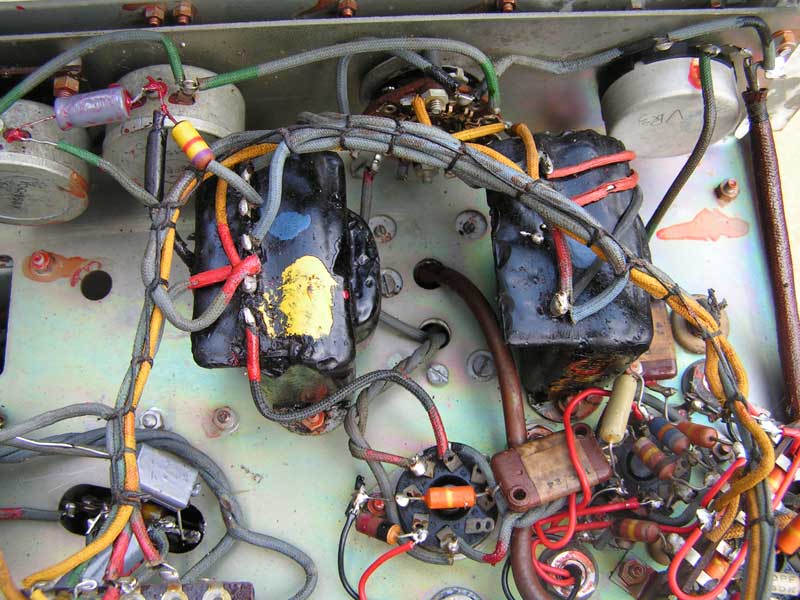

Twee trafo's, waarvan de linker de uitgangstrafo is en de rechter een smoorspoel.

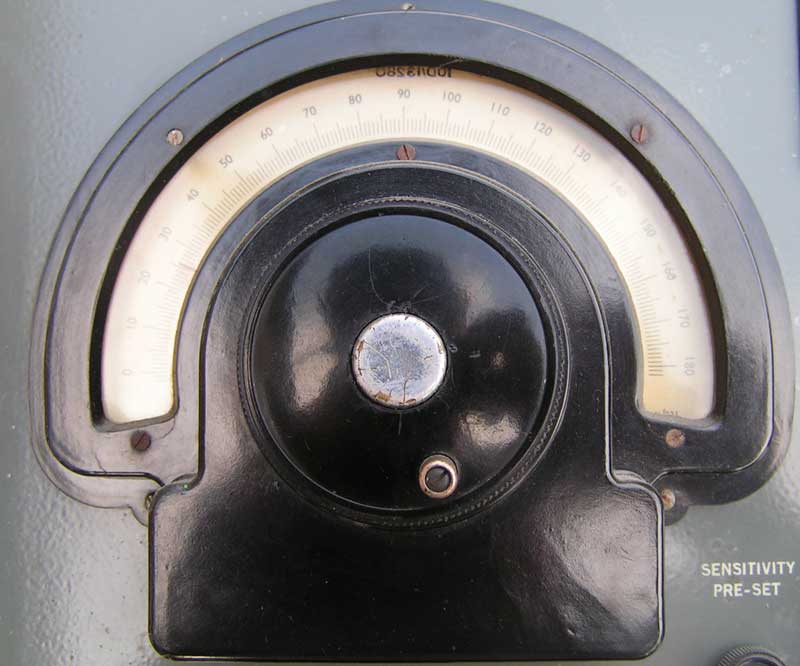

De in de dumpadvertenties veel geprezen afstemschaal.

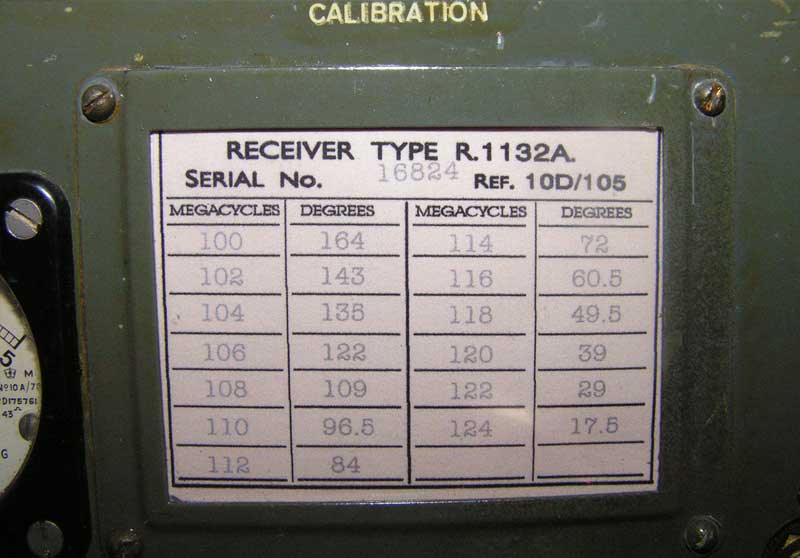

Aangezien de schaal van de afstemming in graden wordt aangegeven en de ijking voor elke ontvanger iets anders is, behoort bij de ontvanger een calibratie-lijstje met het verband tussen de ontvangstfrequentie en het aantal graden op de schaal.

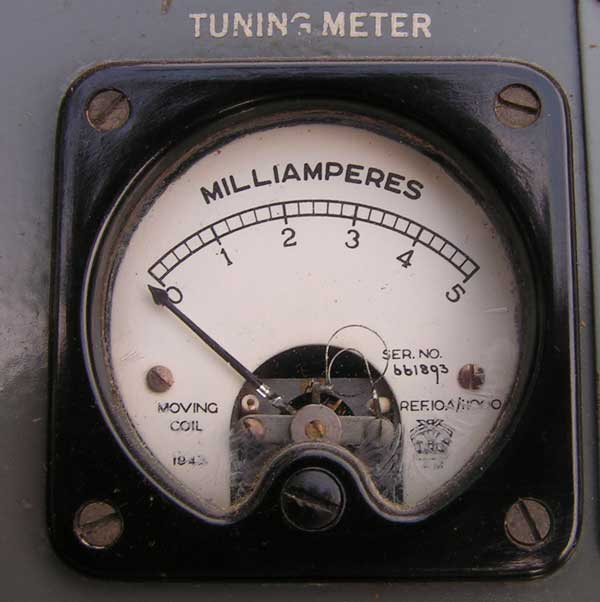

Een voor de zendamateur onmisbaar instrument, de sterktemeter.

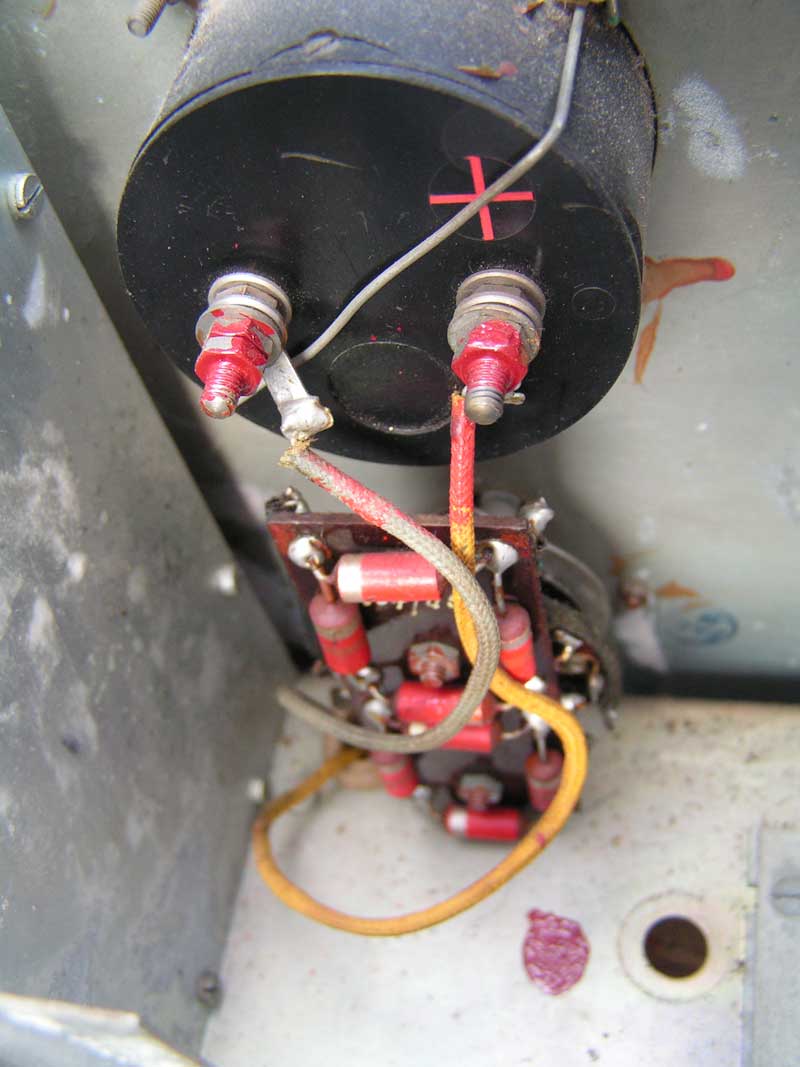

De achterzijde van de meter met daaronder het verzwakkernetwerk van de LF-trap.

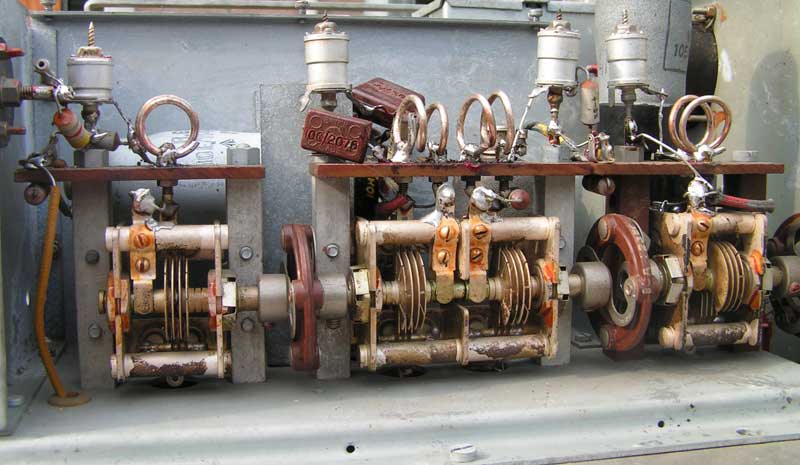

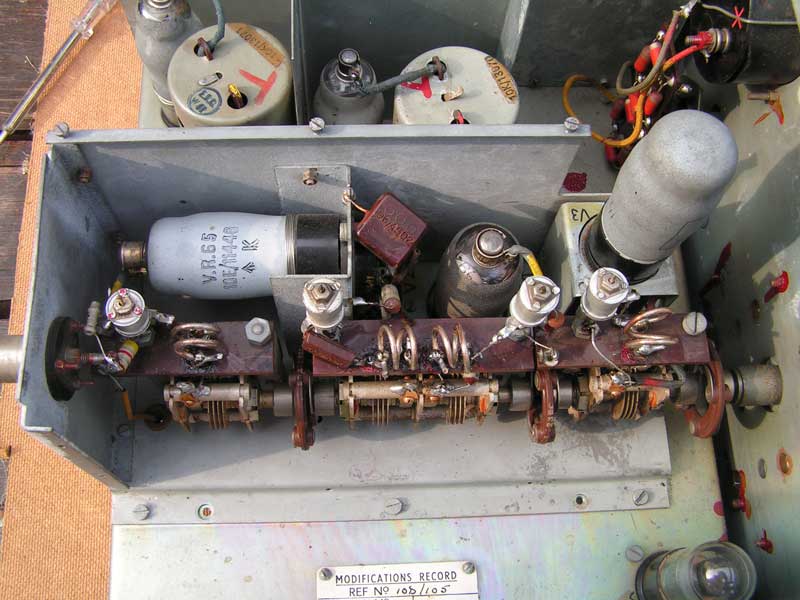

De HF-trap, mixer en oscillator van boven gezien.

Hetzelfde maar nu van opzij.

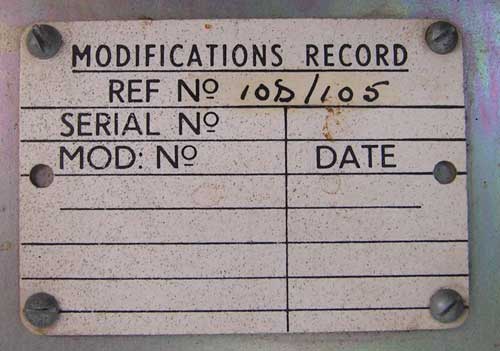

Modifikaties, hier svp. noteren.

Hierbij nog de documentatie van VMARS:

AP-2555H
