De A-1134 , Intercom-versterker.
Dit apparaat diende als communicatiemiddel voor de vliegtuigbemanning onderling
en als microfoonvoorversterker
voor oa. de legendarische T1154 zender. Normaal werd deze zender met een koolmicrofoon
gemoduleerd, er kan
echter ook omgeschakeld worden naar een dynamische microfoon. ( Wel met een
extra versterker)

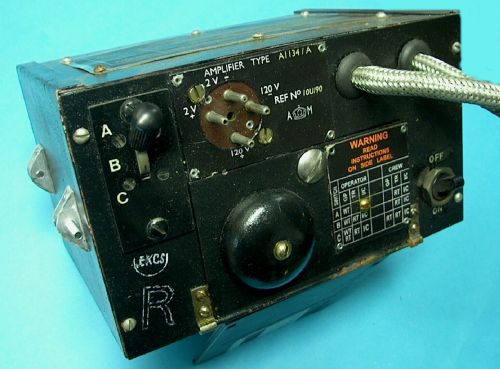

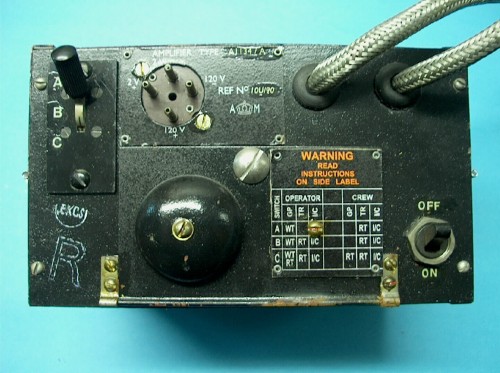

De replica van A1134

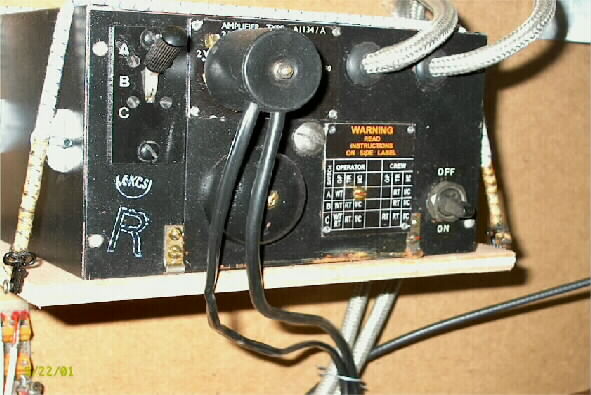

Het apparaat gemonteerd op het plankje van de Lancaster.

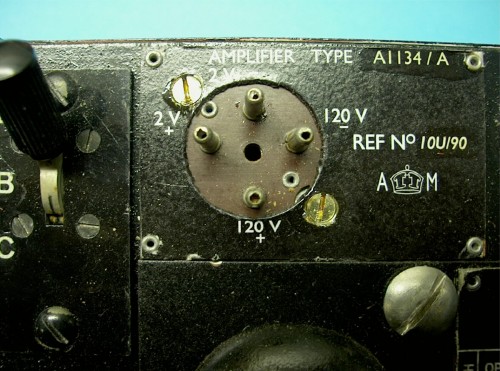

Detail van de voedingsspanning aansluiting.
De twee buizen.

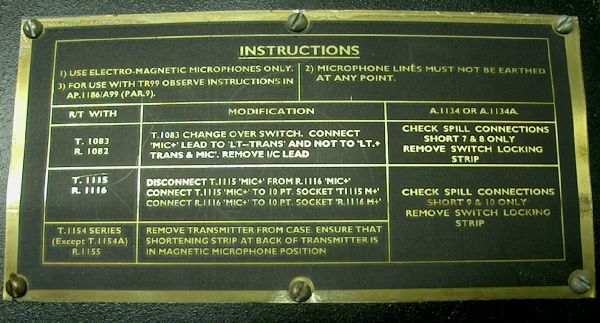

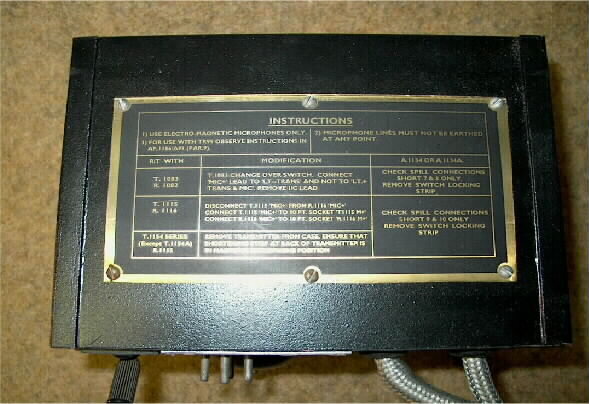

Gebruiksaanwijzing boven op de kast.
Op deze foto is de tekst beter te lezen.

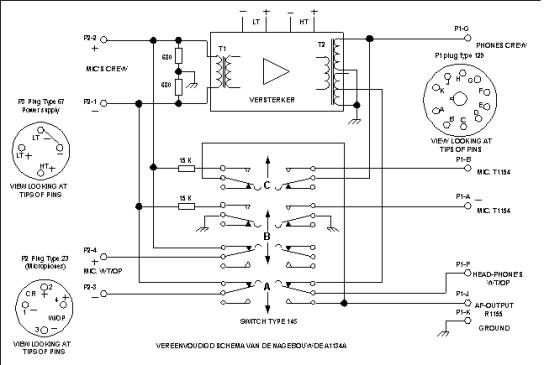

Het schema van
de replica, de versterker kan van alles zijn. De nadruk ligt hier meer op de
funktie
van de drie-standen schakelaar.

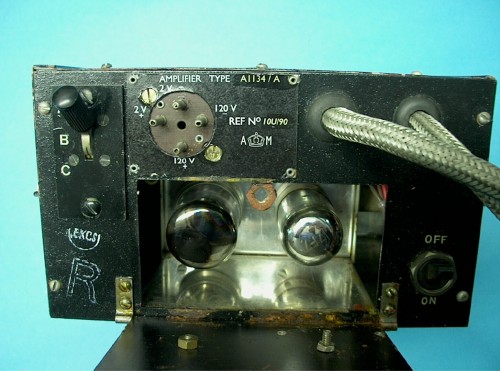

De voorkant van de echte, met opengeklapte deksel en de negatieve roosterspanningsbatterij.

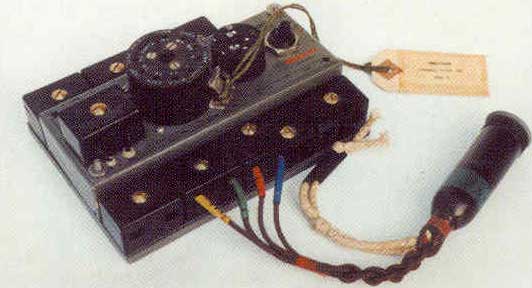

Het verdeelpaneel, panel type 192 van de hoofdtelefoon- en microfoon-aansluitingen.

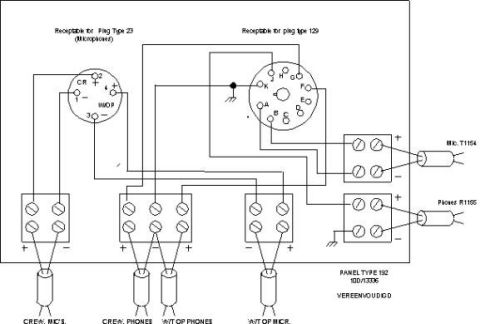

Schema van het verdeelpaneel.

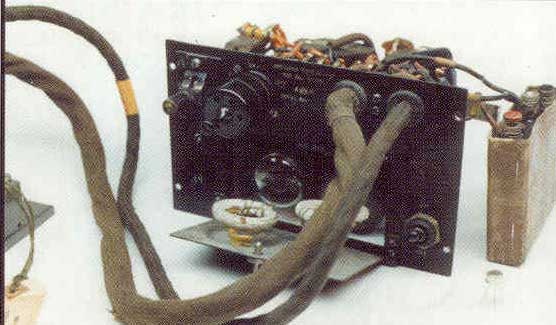

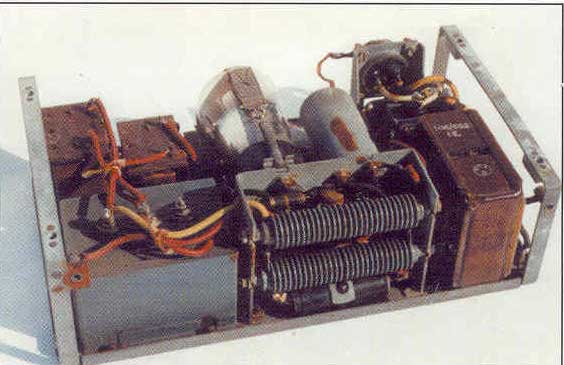

Het binnenwerk van een oudere versie van de A1134.

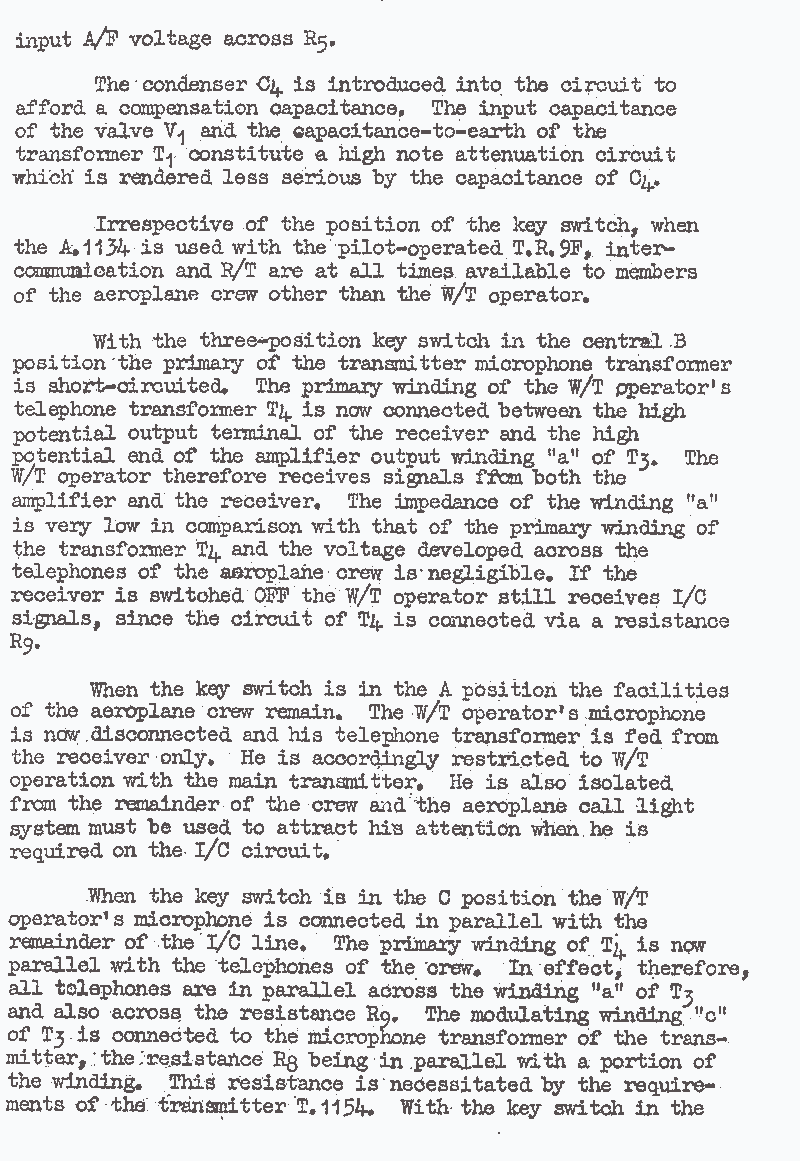

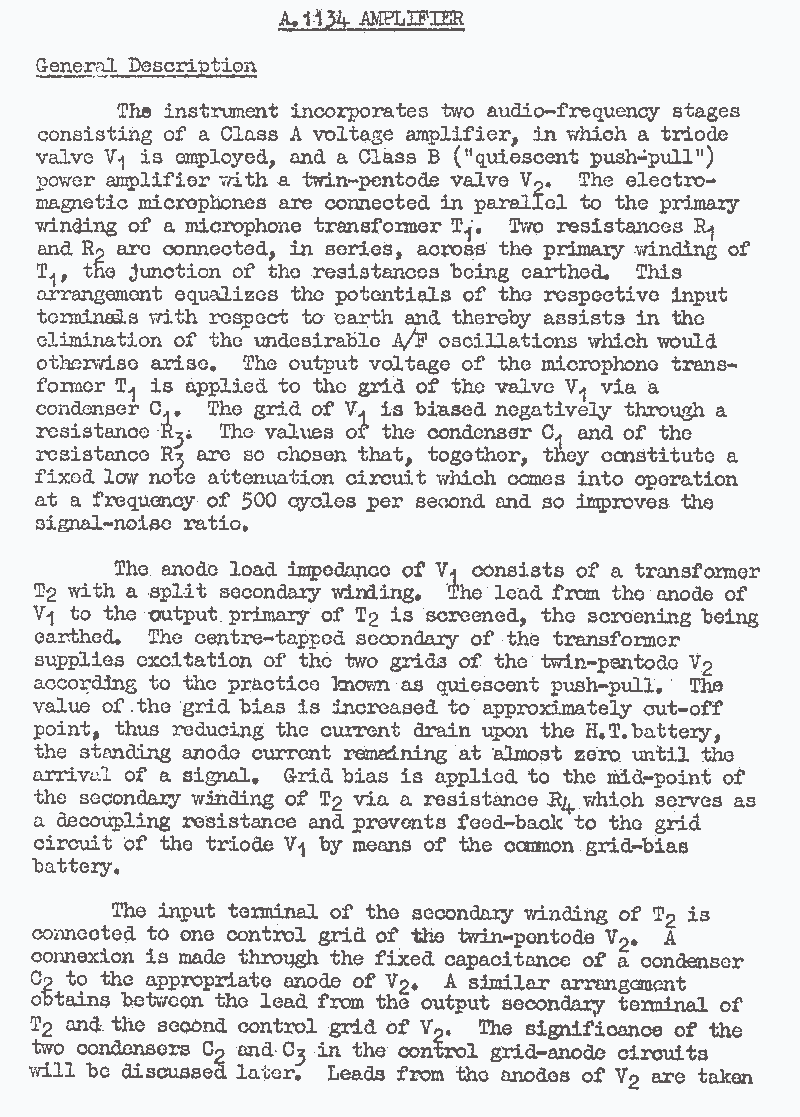

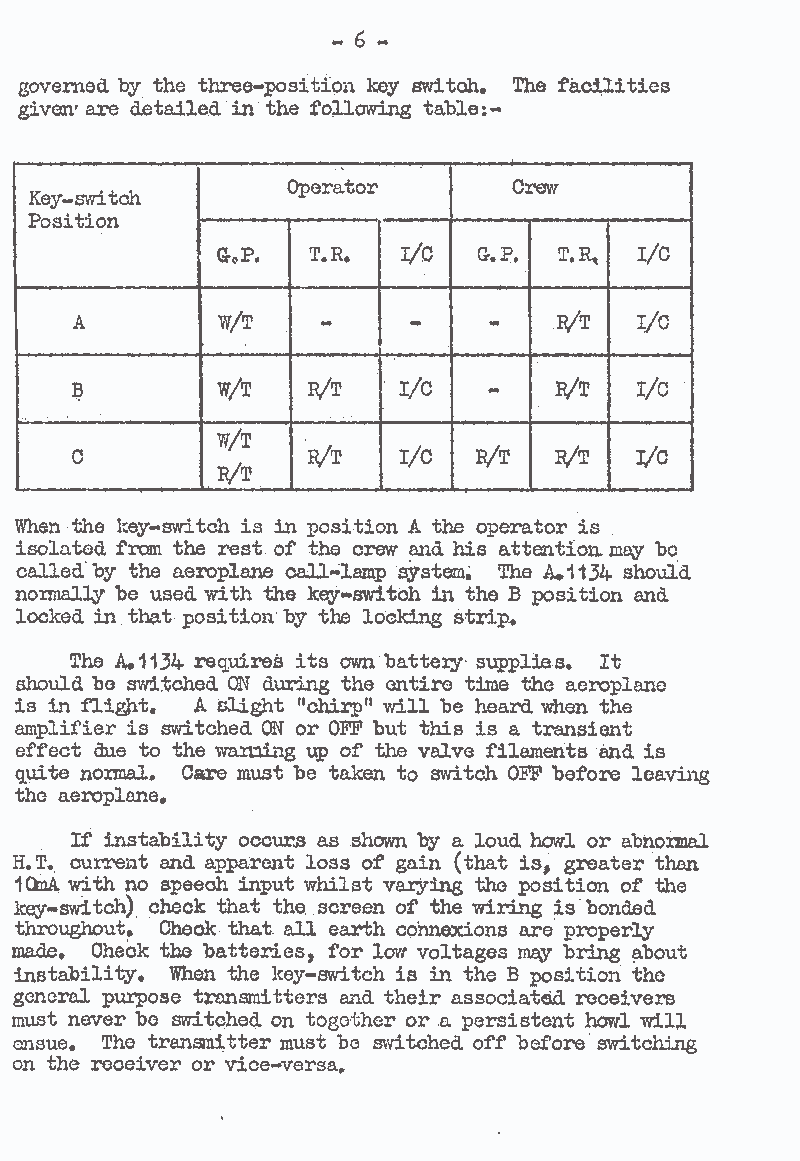

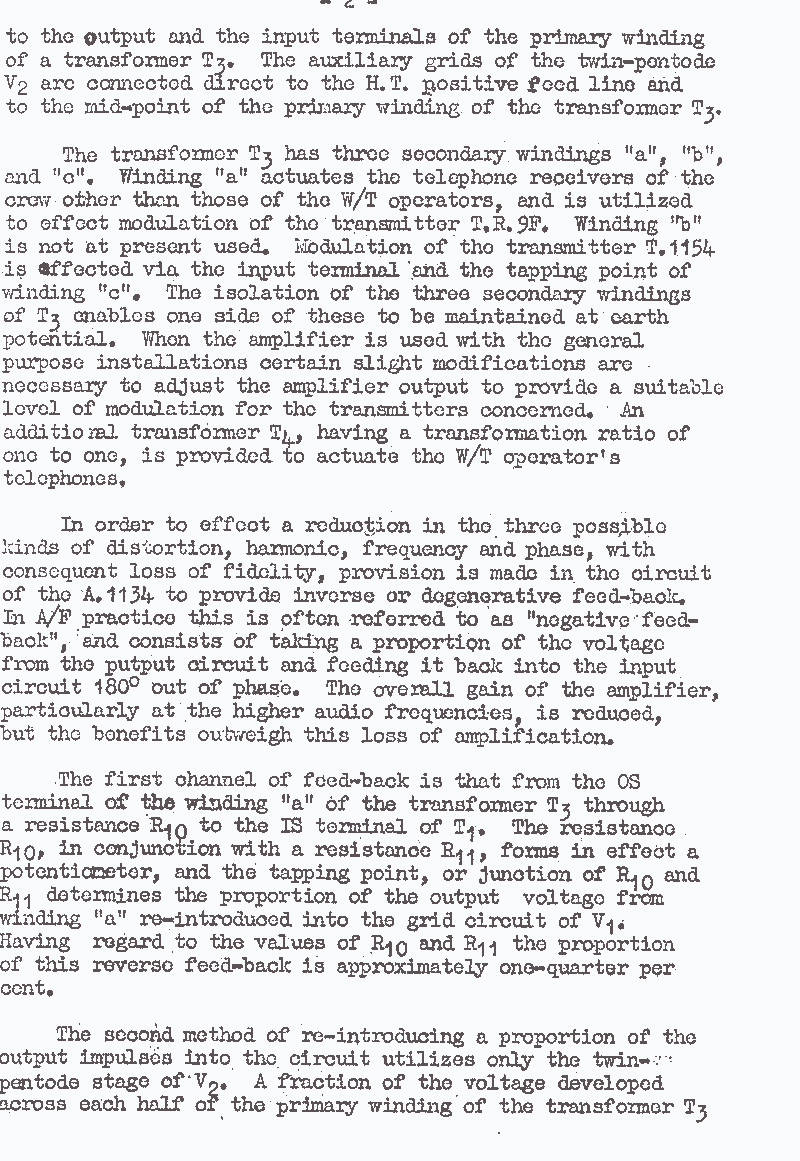

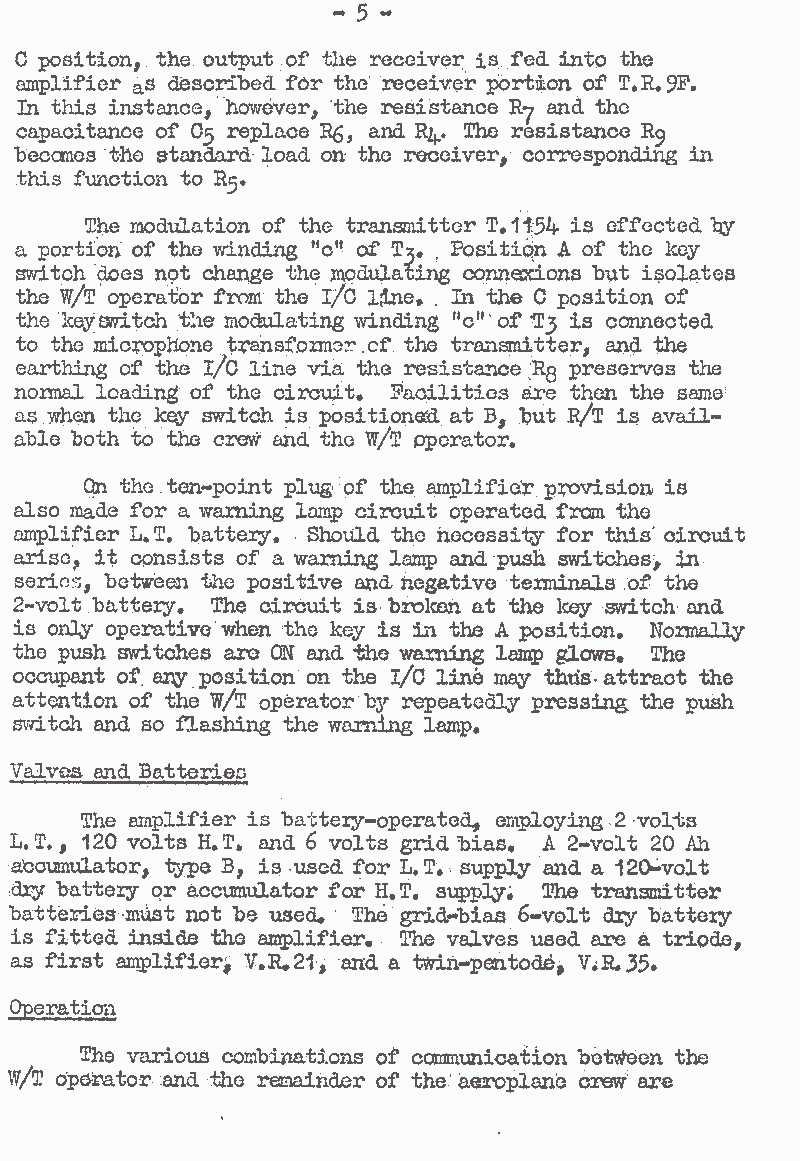

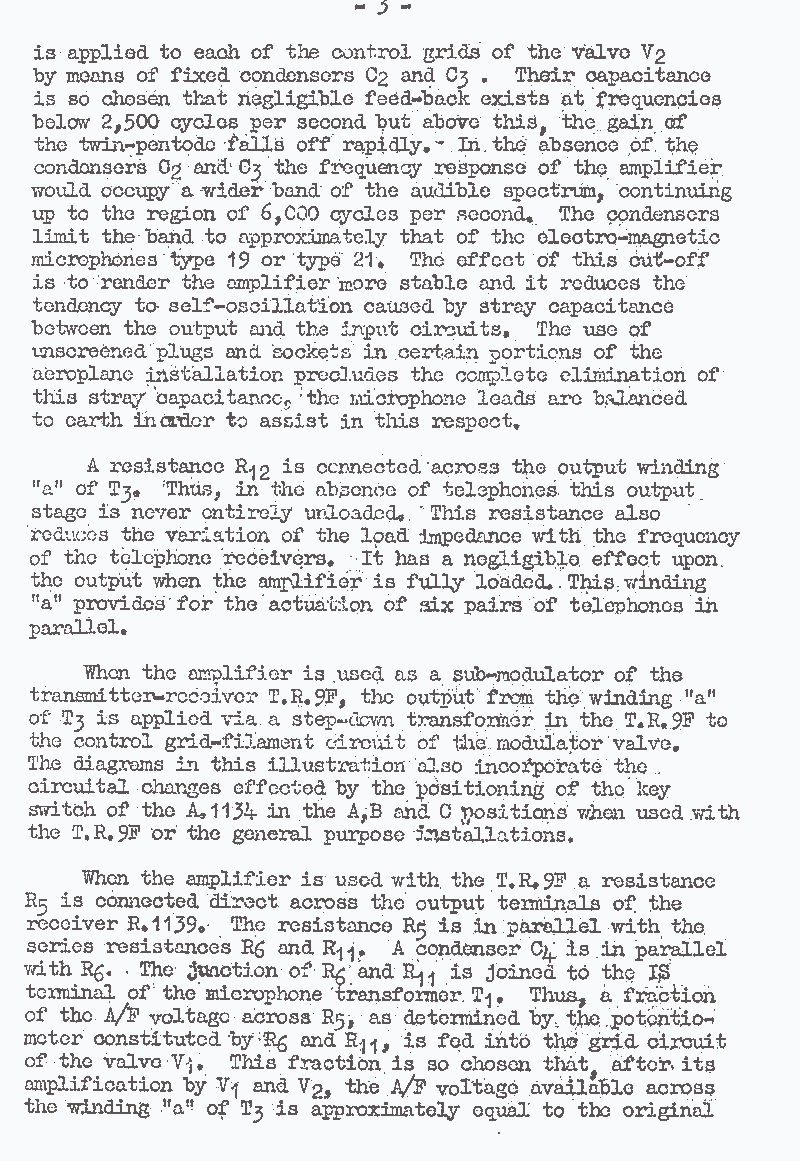

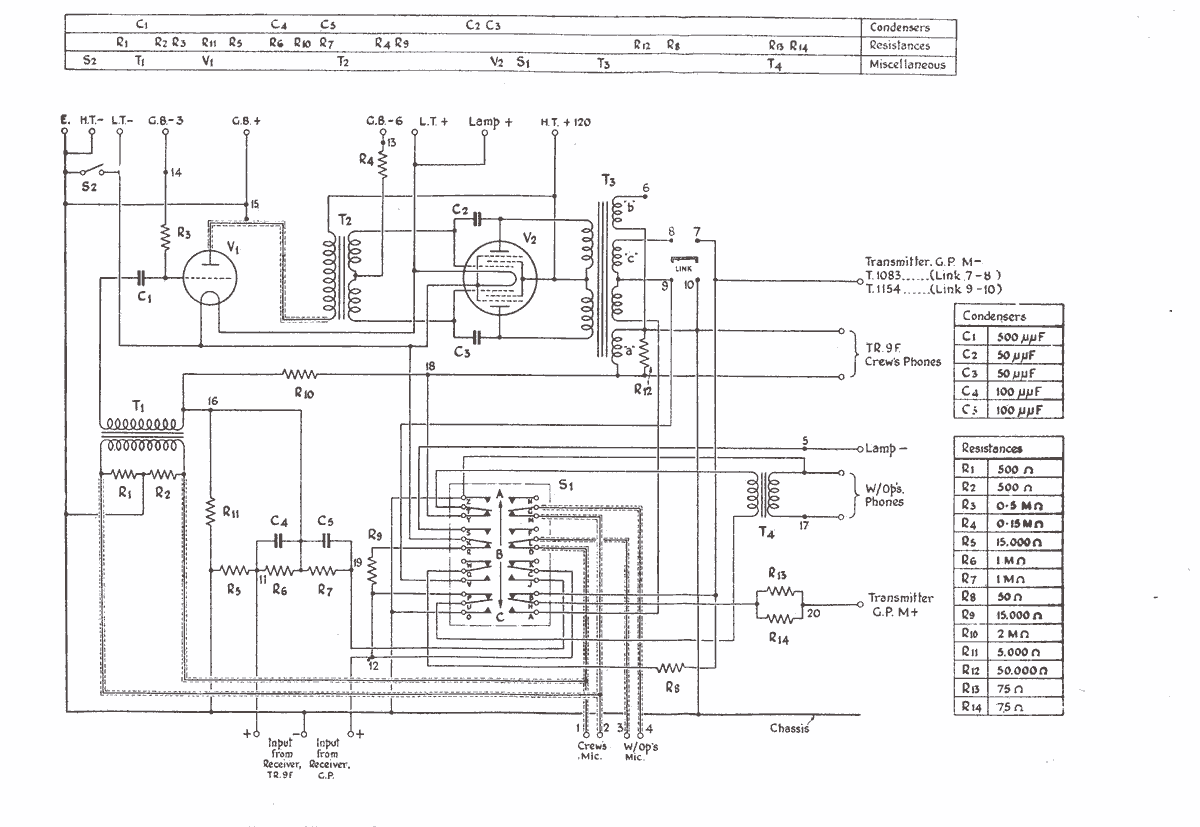

Hieronder de Engelse uitleg van de versterker:
