Er bestaat naast de EKB ook een EUB, waarbij de U voor Ultra korte golf staat. De buitenkant ziet er identiek aan de EKB uit. Alleen wanneer je het typeplaatje bekijkt en de schaalverdeling afleest blijkt dat er toch wel wat anders is.
De EUB-radio-ontvanger is een draagbaar, op batterijen werkend apparaat voor veldcommunicatie.
Hij werkt in het frequentiebereik van 20,0-65,0 MHz en maakt de ontvangst van F3-, F2- en A3-signalen mogelijk.
De ontvanger is primair bedoeld voor F3-gebruik. F2-gebruik kan ook worden ontvangen in de F3-stand van de modusschakelaar, maar dit resulteert in een grotere bandbreedte. In A3-gebruik wordt de middenfrequentbandbreedte ook niet verminderd; daarom kan een hoger ruis- en interferentieniveau worden verwacht. De EUB-ontvanger is de "tegenhanger" van de EKB-ontvanger en het hoogste bereik van de EKB sluit aan bij het laagste bereik van de EUB. Beide ontvangers hebben hetzelfde mechanische ontwerp en lijken verwarrend veel op elkaar. Hun beoogde gebruik in de NVA was hetzelfde als dat van de EKB-ontvanger.
Door op de afbeeldingen te klikken verschijnt een nieuw venster met een vergrootte weergave.
Voor foto's van verdere details, de kast en de deksels zie de beschrijving van de EKB.

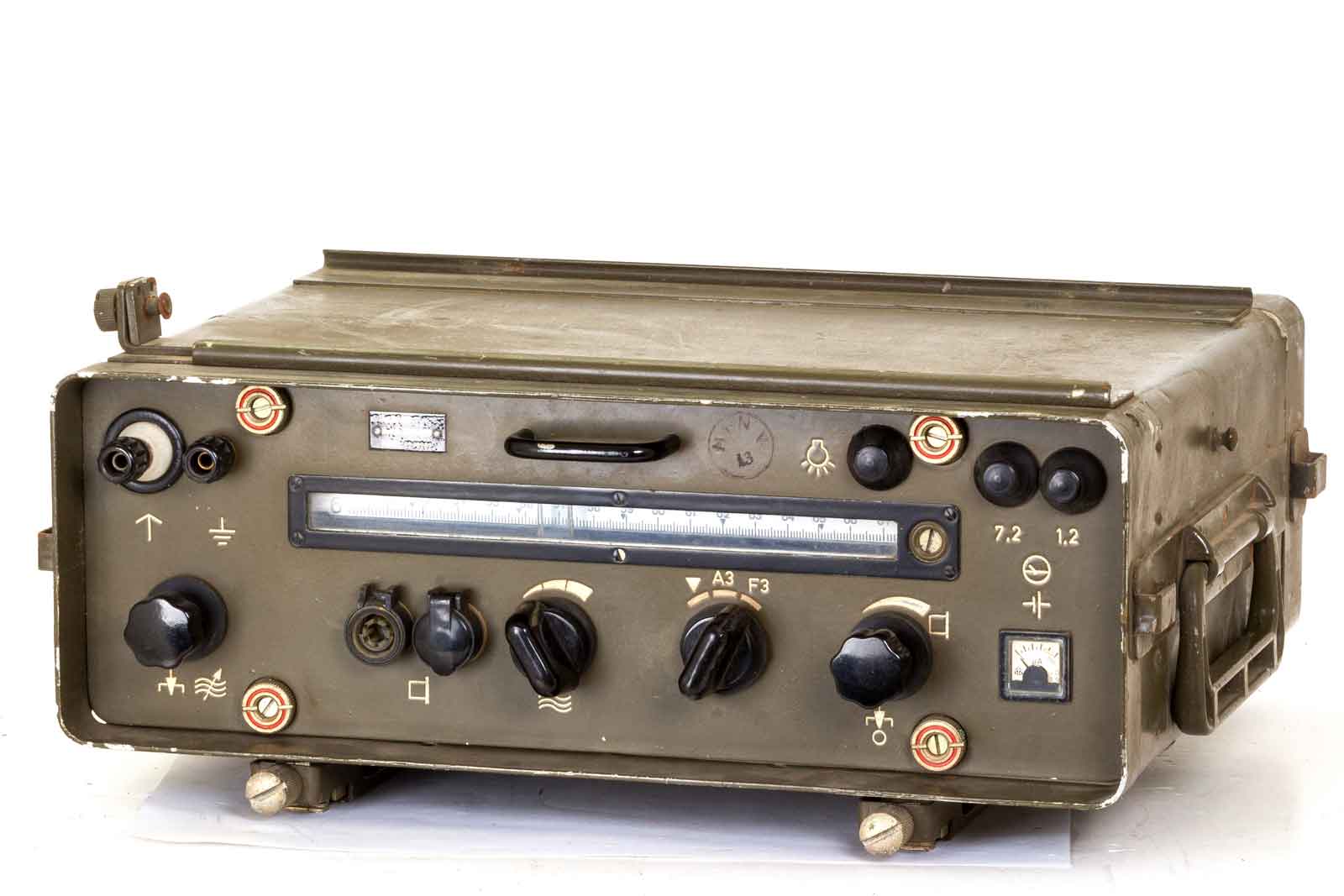

De ontvanger, op deze afbeelding is het serieplaatje niet goed te lezen ( foutje van de fotograaf....) .

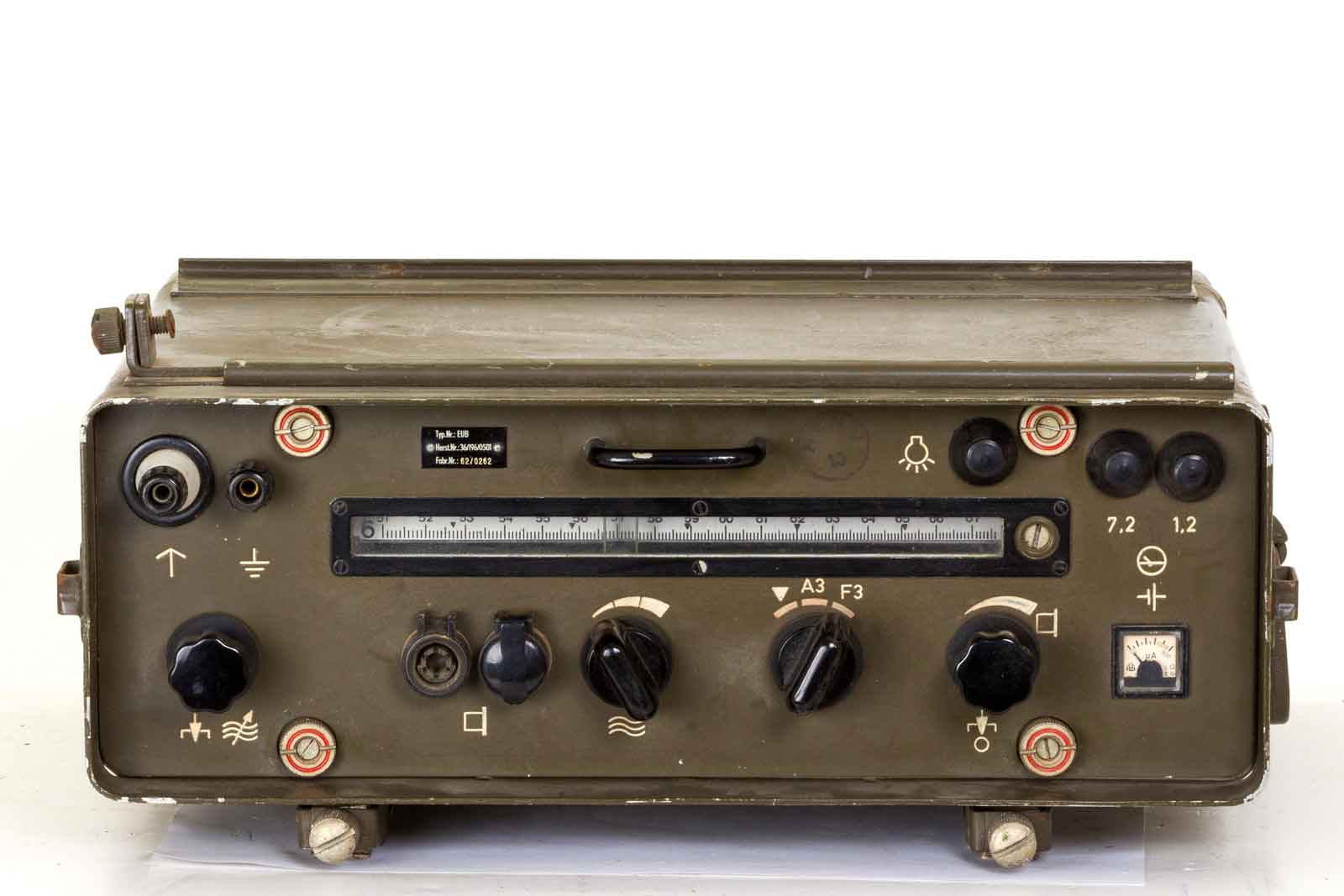

Het vooraanzicht.

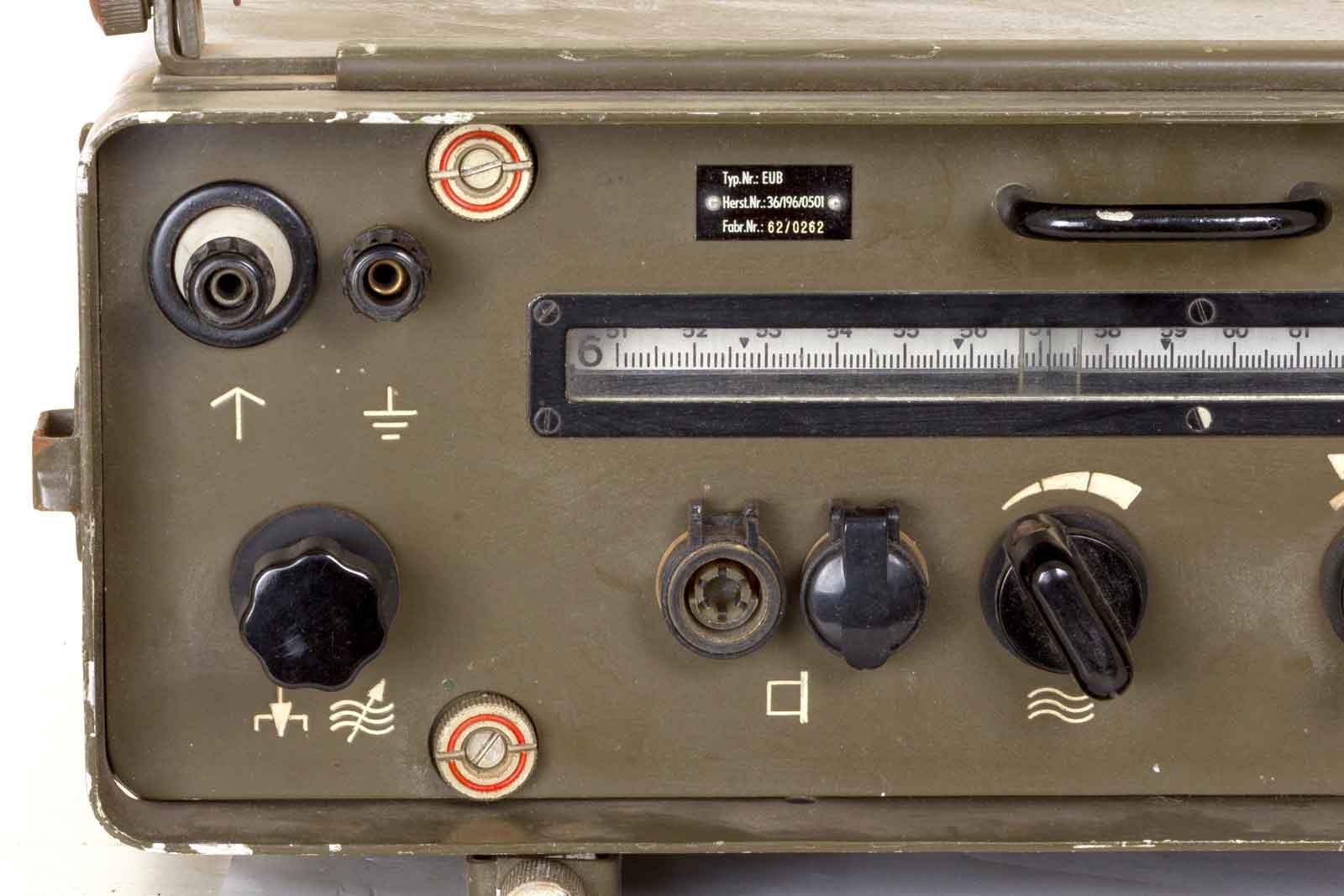

Op deze foto is inderdaad te zien dat het een EUB is.Het frequentiebereik loopt van 19,5 tot 67,5 MHz
Boven links, de antenne-ingang met daarnaast de aarde-aansluiting. Dan links onder de afstem-knop, in ingedrukte stand met een overbrenging van 720:1 en in uitgetrokken stand 11:1, dus een fijn-afstemmimg met een grof-afstemming. Dan twee 6-polige hoofdtelefoon-aansluitingen met daarnaast de band-schakelaar. Met deze schakelaar kunnen de zes banden gekozen worden.
| Band Nr. | van (MHz) | tot (MHz) |
| 1 | 19,5 | 25 |
| 2 | 23,5 | 31 |
| 3 | 28,5 | 37 |
| 4 | 34,5 | 45 |
| 5 | 43 | 54,5 |
| 6 | 51 | 67,5 |
De zes banden.
Boven een handvat om de set naar buiten te trekken, dan een drukknop om de schaalverlichting te activeren. Verder twee knoppen, één met 7,2 en één met 1,2. Deze zijn voor het testen van de batterijspanning van resp. 7,2 en 1,2 Volt die op de rechthoekige meter af zijn te lezen. Dan onder Links de LF-volume-regelaar met aan/uitknop, ingedrukt is "UIT". Links ervan de Mode-schakelaar. De keuze is ijken v , A3 AM en F3 FM., A3 AM,.

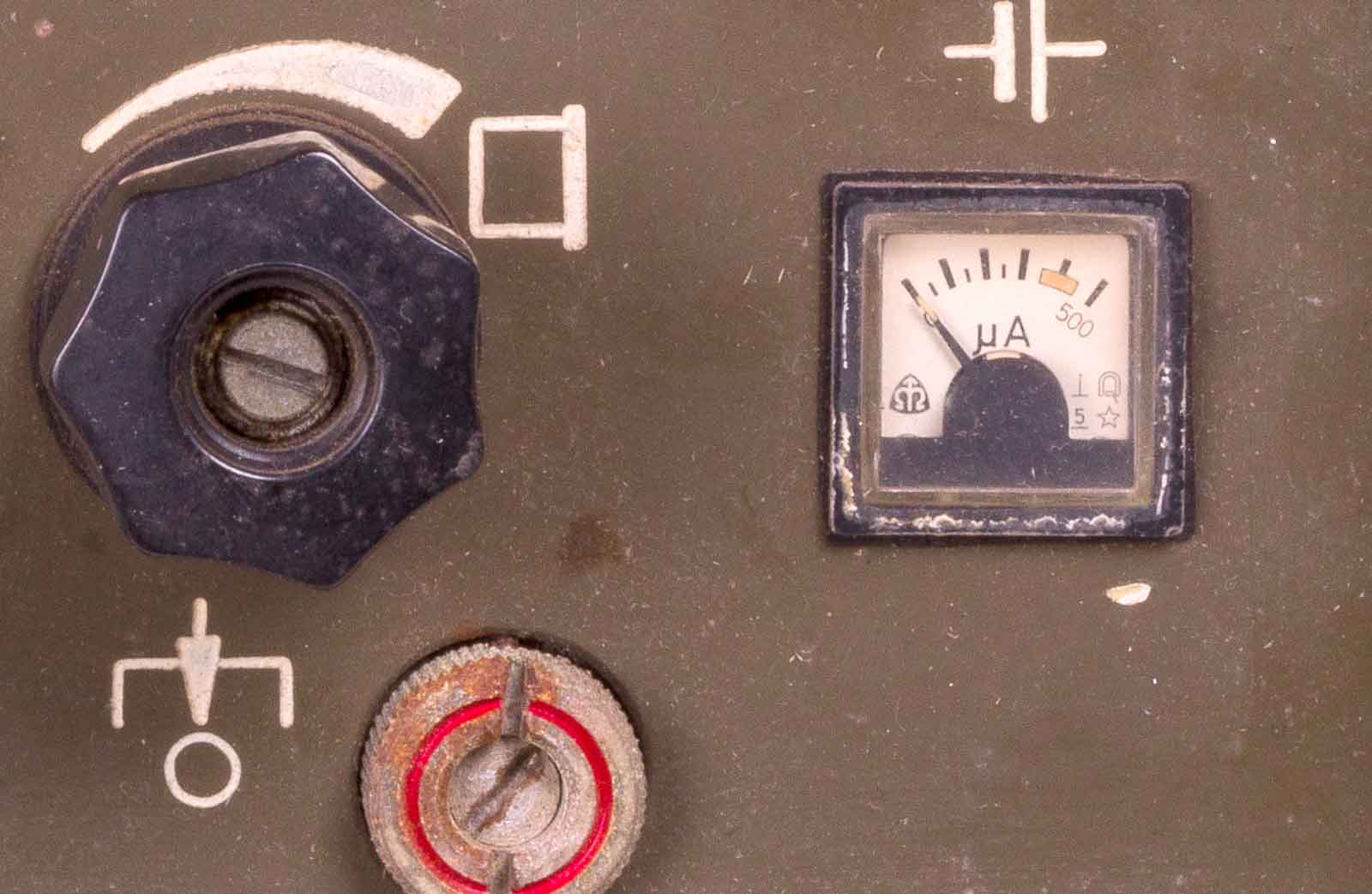

De 500 micro-Ampère-meter. Iets links van de 500-streep is een rood vlakje te zien, de wijzer dient bij de juiste spanningen binnen de rode band te zijn. Het is dus geen S-meter!!!

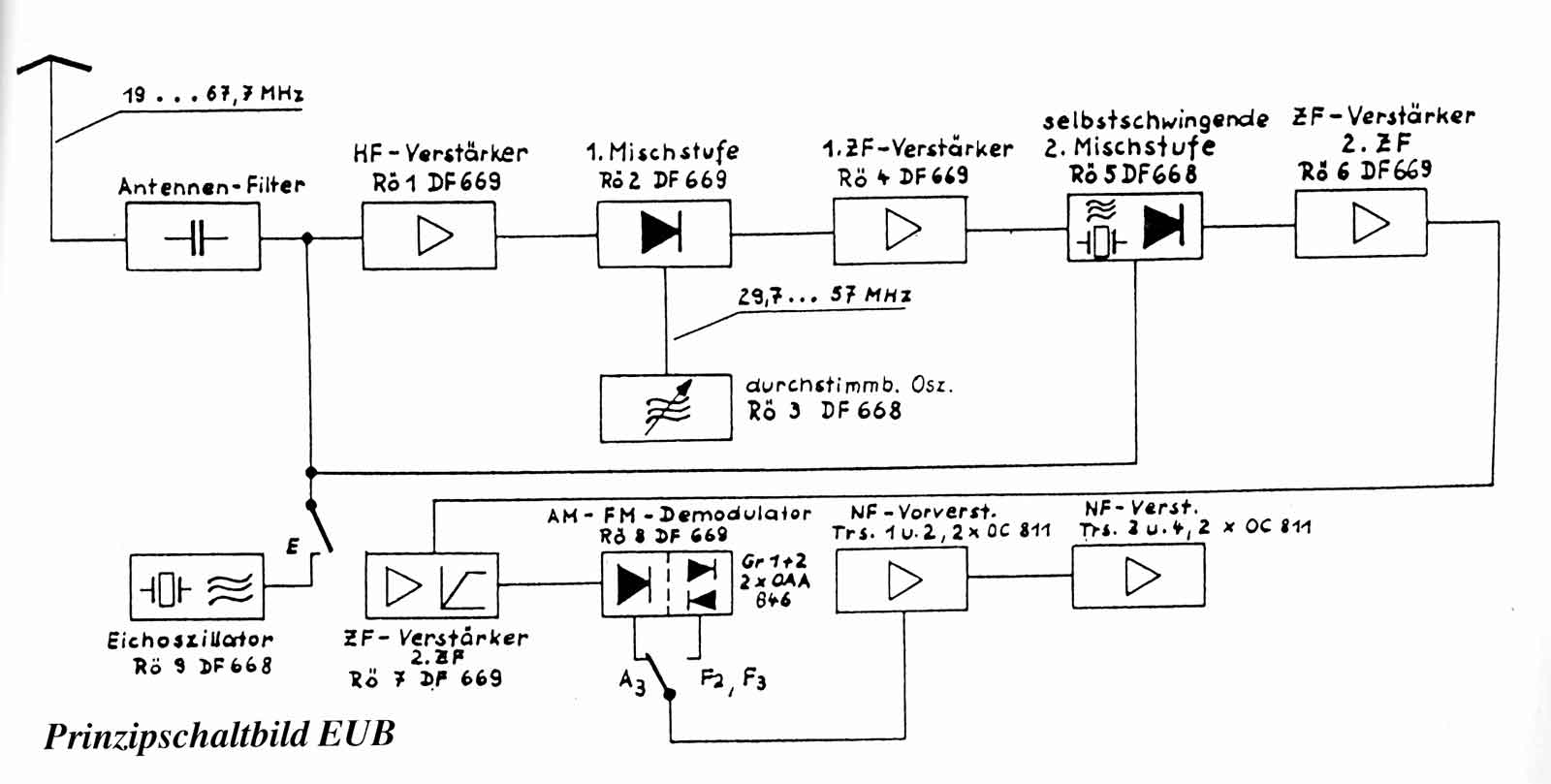

Het blokschema van de radio.

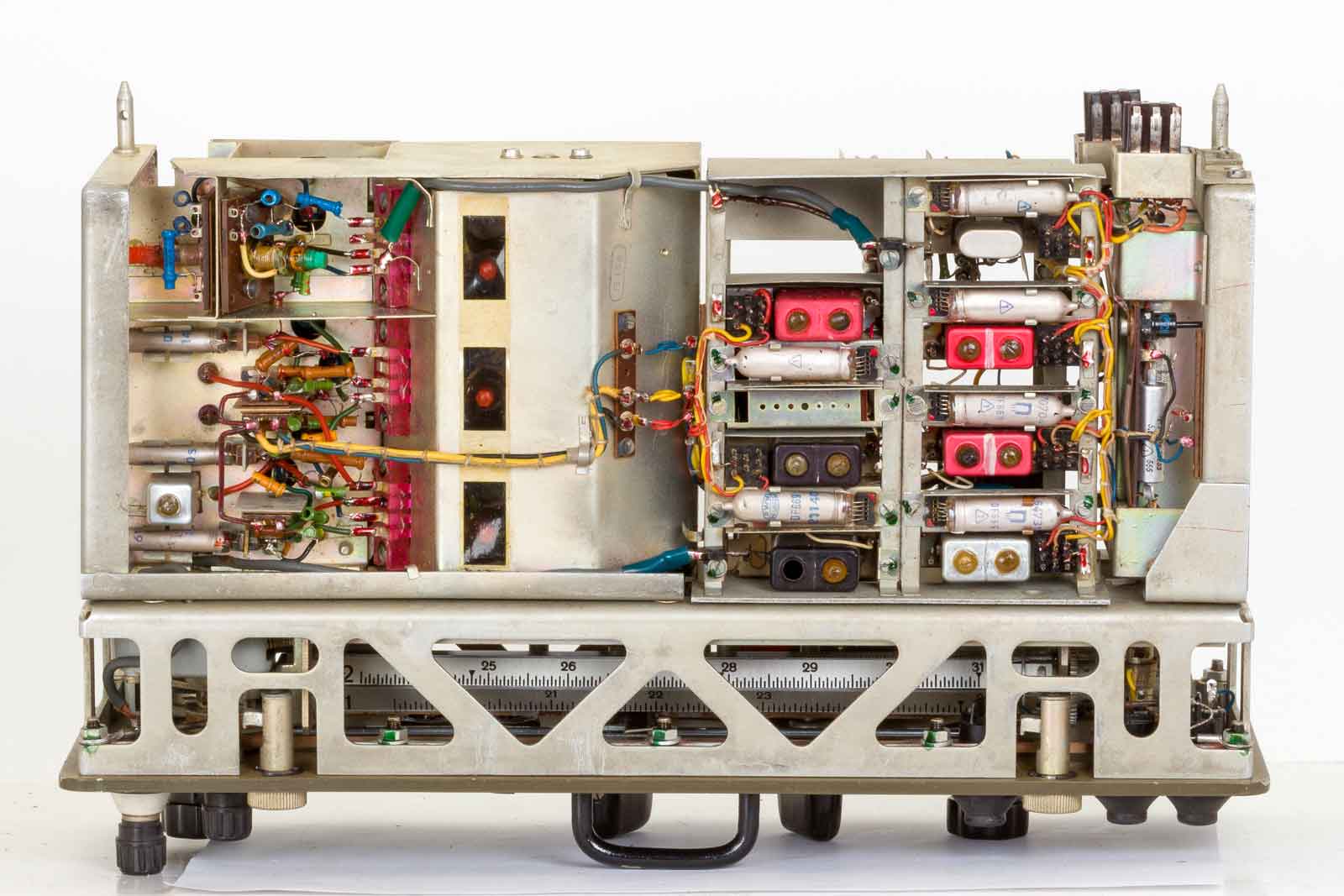

Bovenaanzicht met links het HF-gedeelte en rechts de MF-versterker en verdere signaalverwerking.

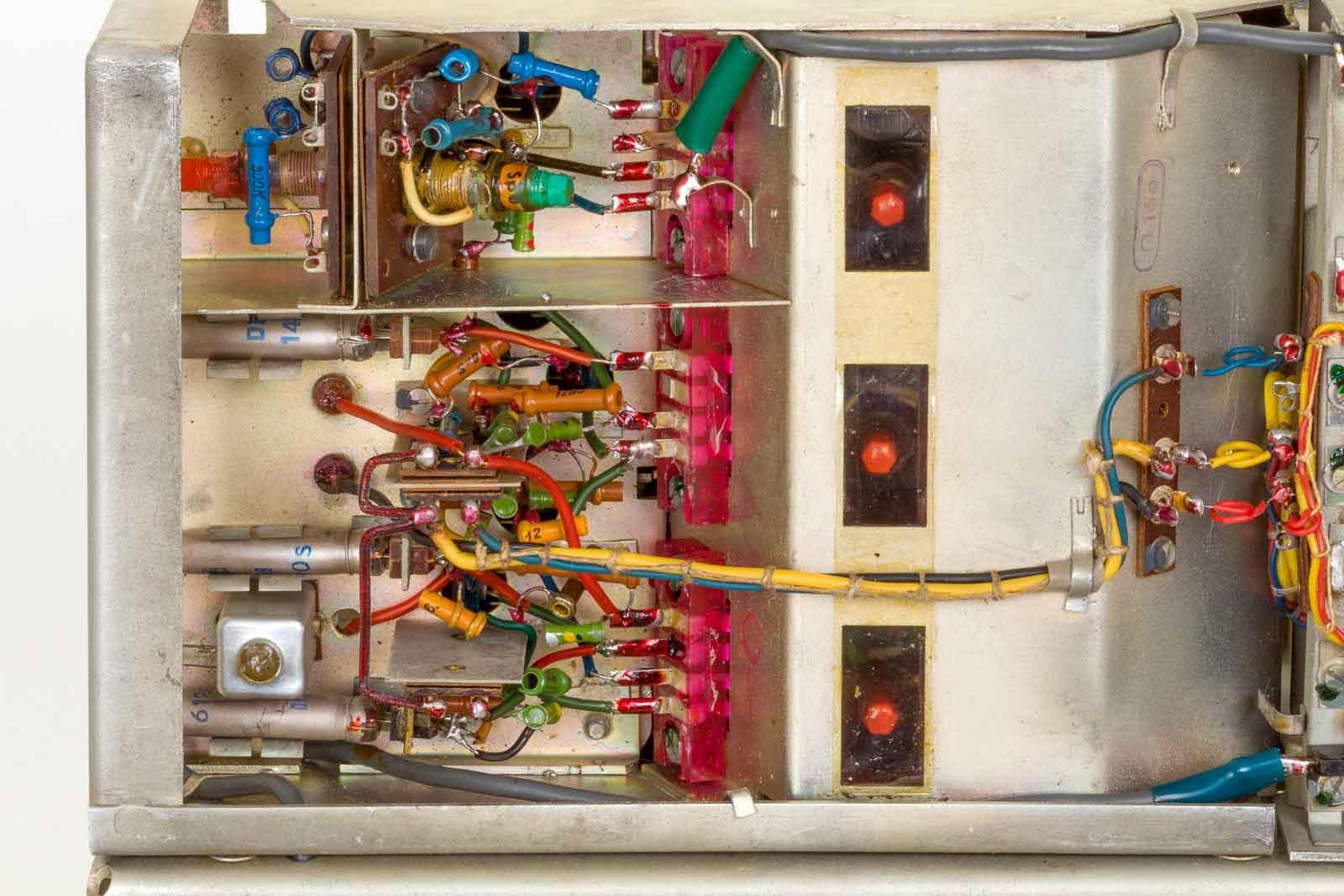

De HF-afdeling, de spoelen bevinden zich onder de afschermkap.

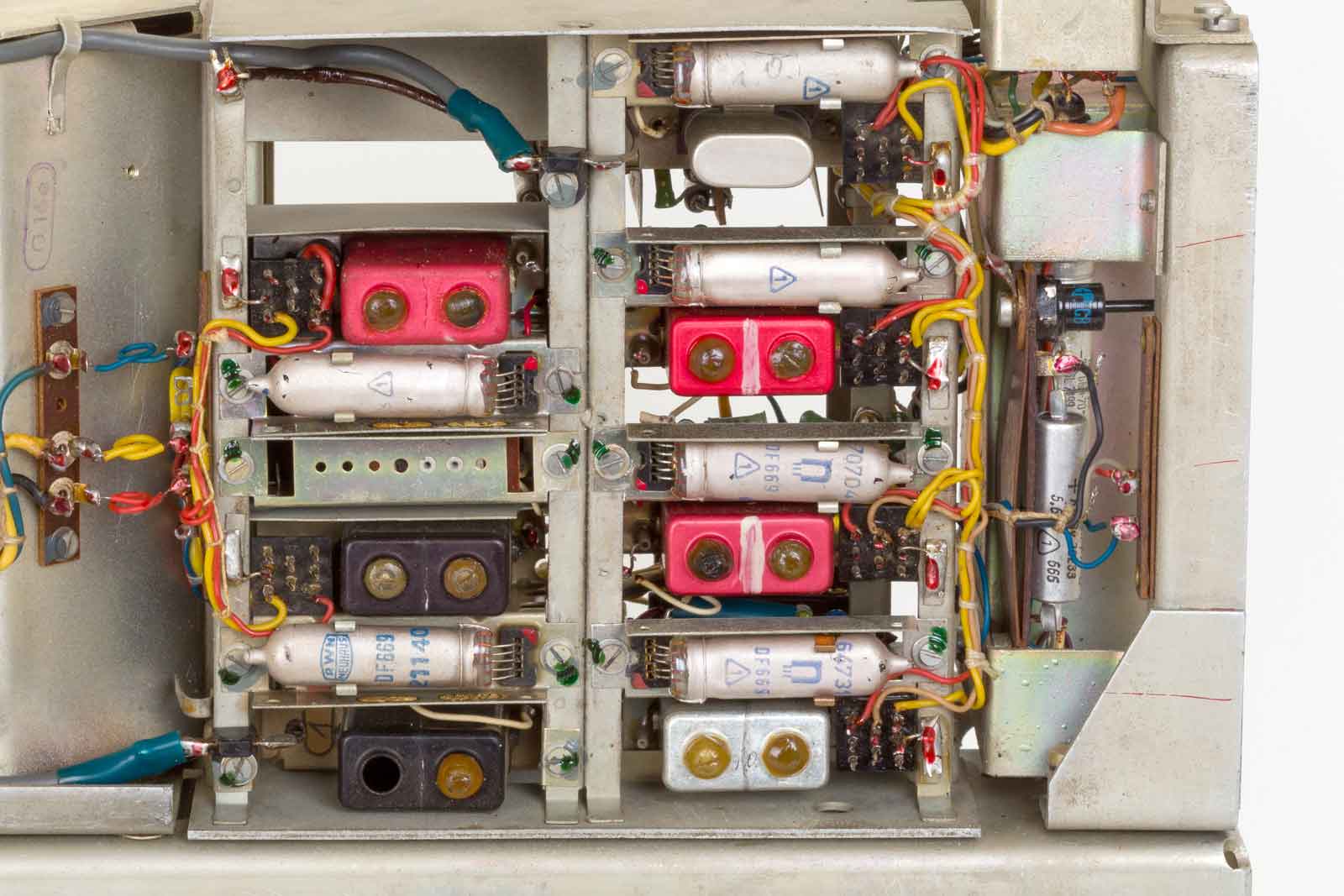

De MF-versterker, het lijken wel Philips-spoelen. De eerste middenfrequentie is 10,7 MHz, de tweede 3,1 MHz.
De oscillator is in de bereiken 1-4 10,7 MHz boven de ontvangstfrequentie, de bereiken 5 en 6 worden met een oscillatorsignaal van f-ontvangst - 10,7 MHz voorzien.
De afstem-condensator links en rechts de LF-versterker met enige halfgeleiders.

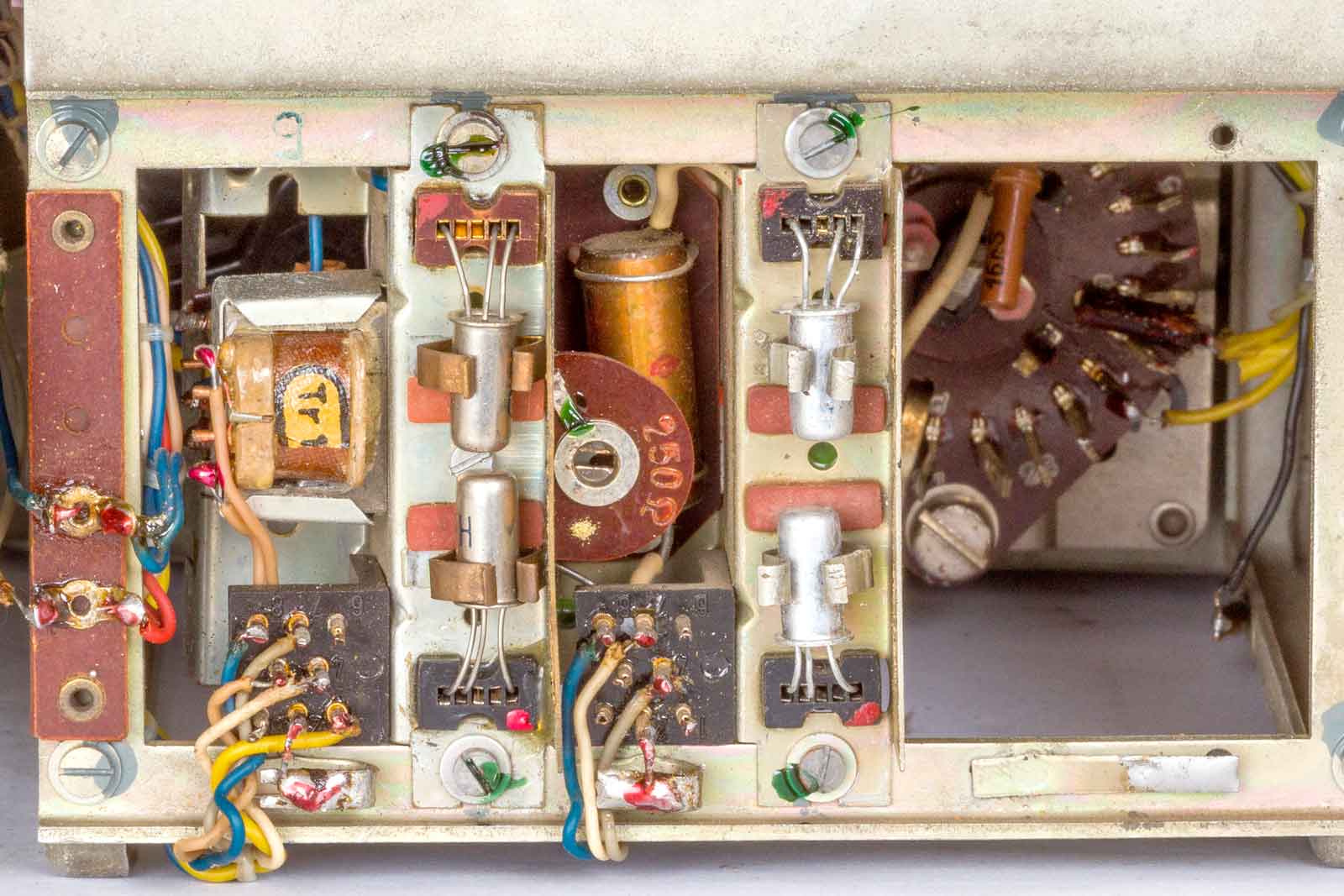

Hier een blik op de transistoren.

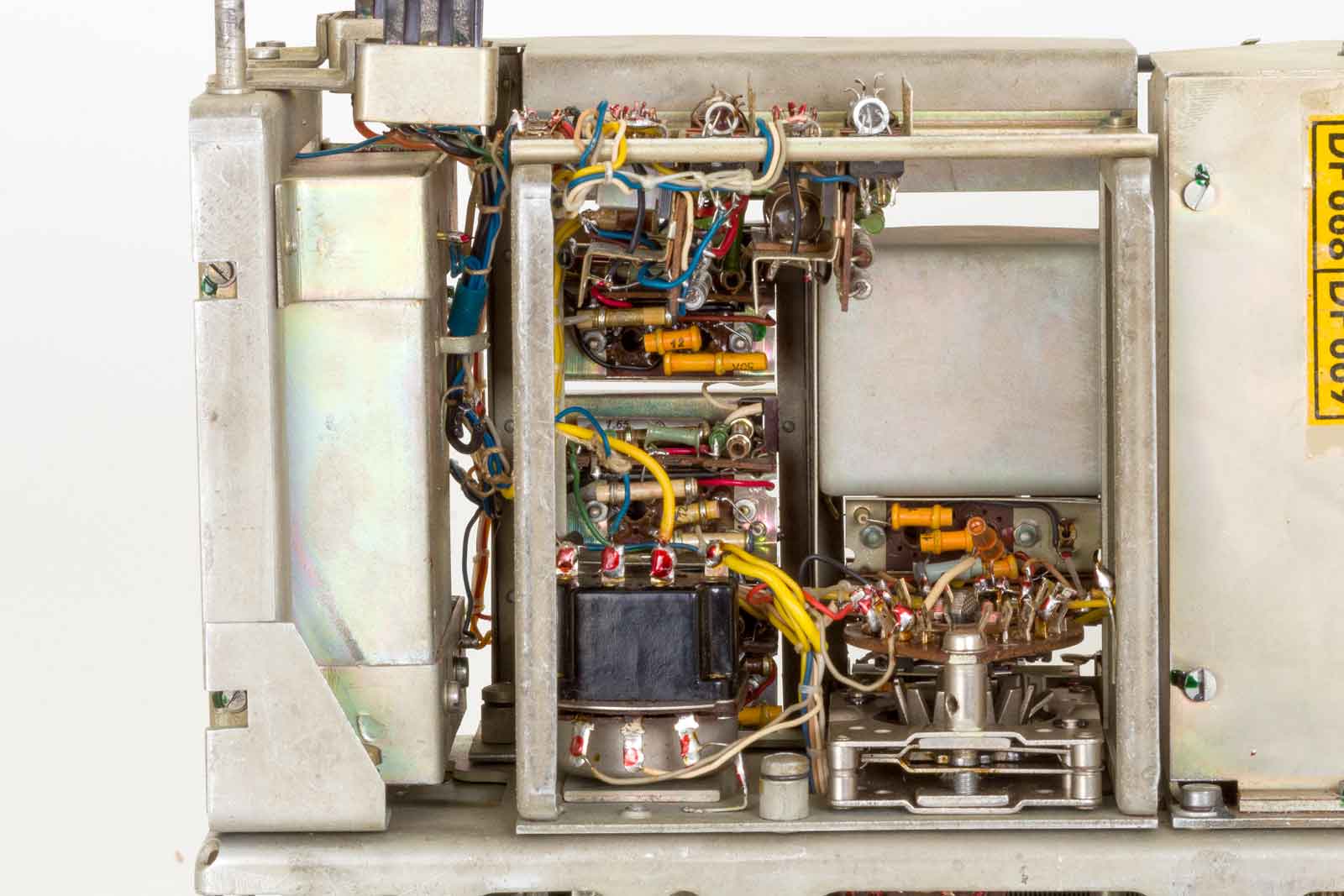

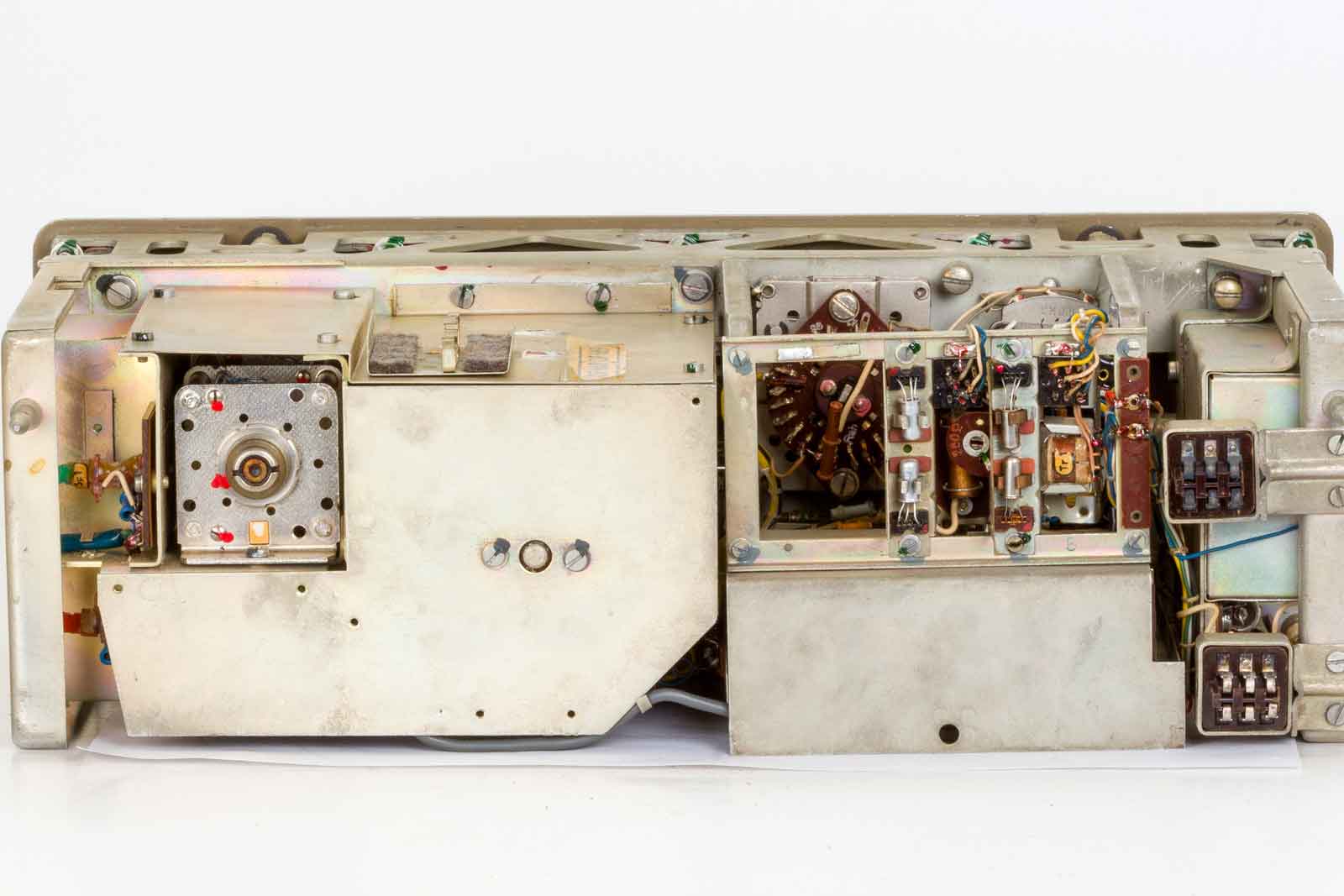

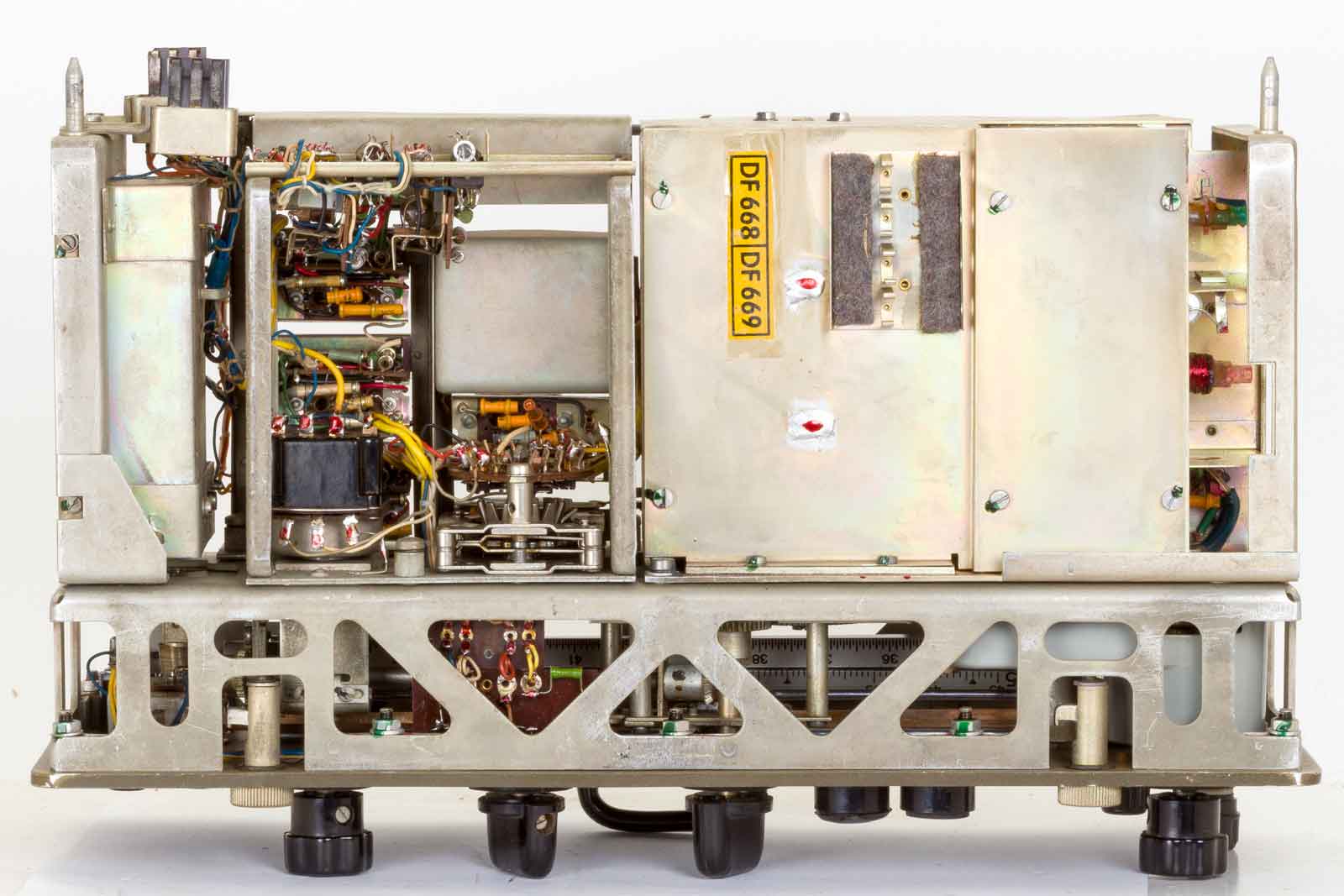

De onderkant, voor verdere beschrijvingen zie de EKB.
De mode-schakelaarrechts en links de volumeregelaar met aan/uit-schakelaar.

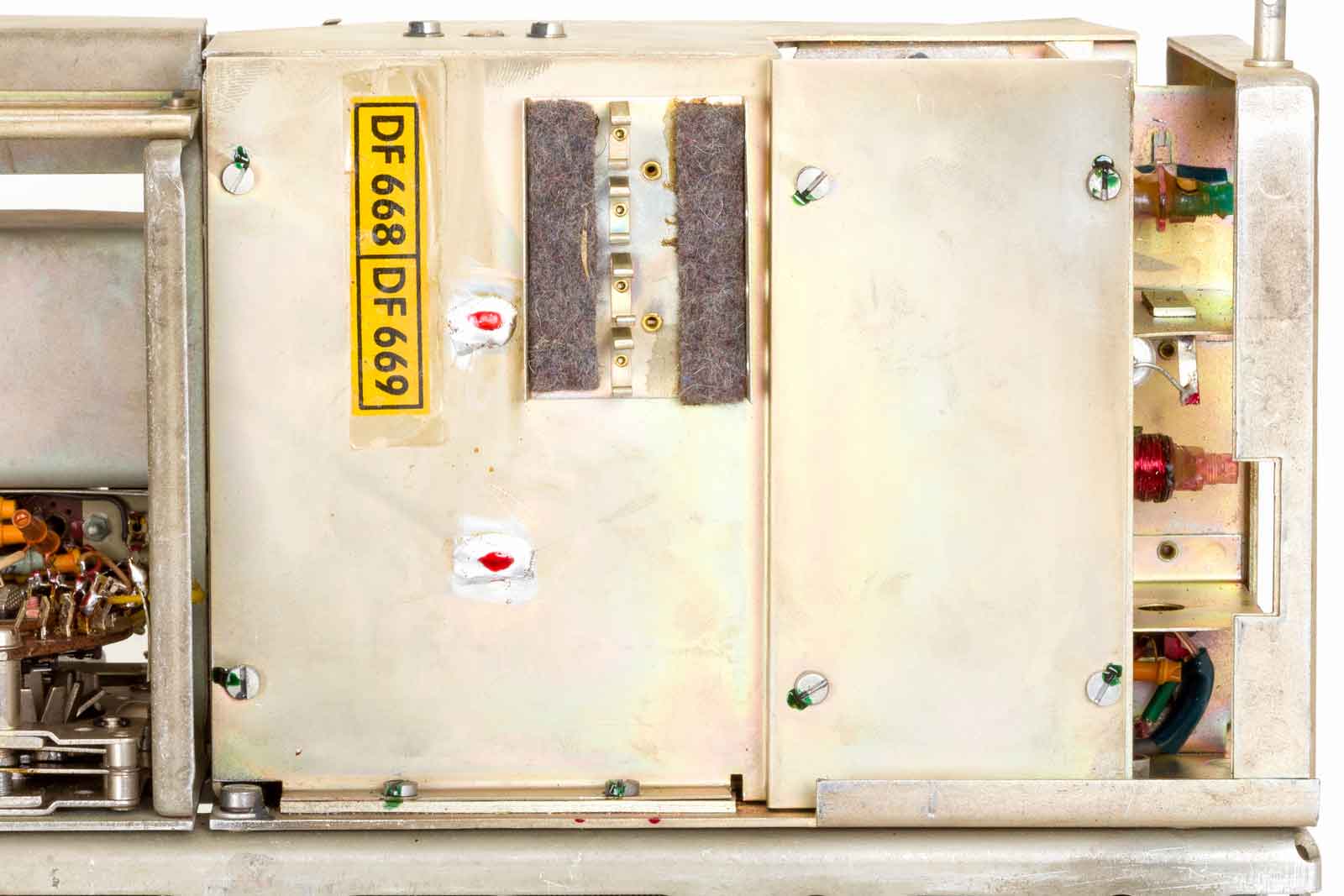

Hier horen eigenlijk de reservebuizen te zitten, de DF668's en DF669's.
Boven de buizen van de eerste oscillator, de mengbuis en de HF-versterker.

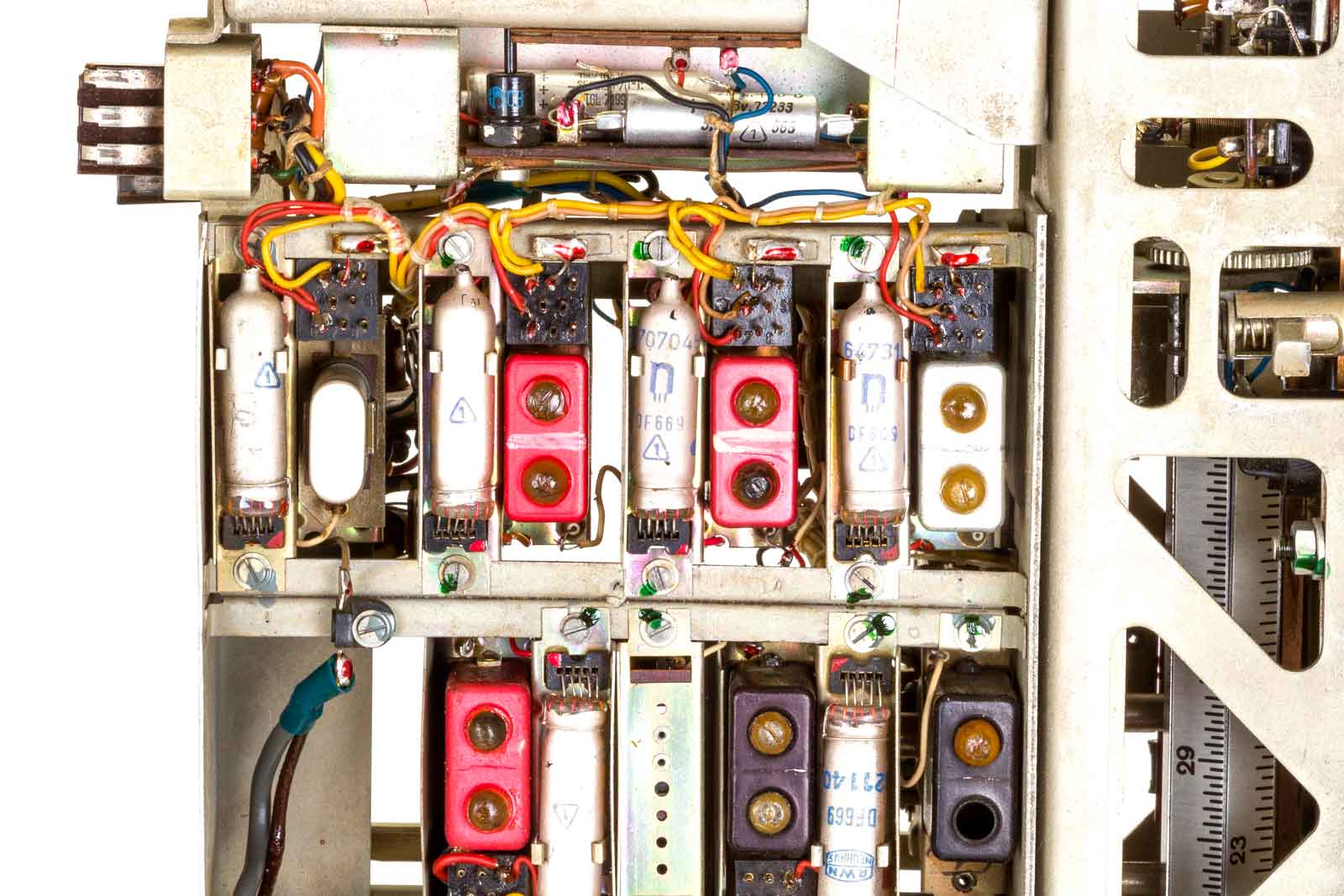

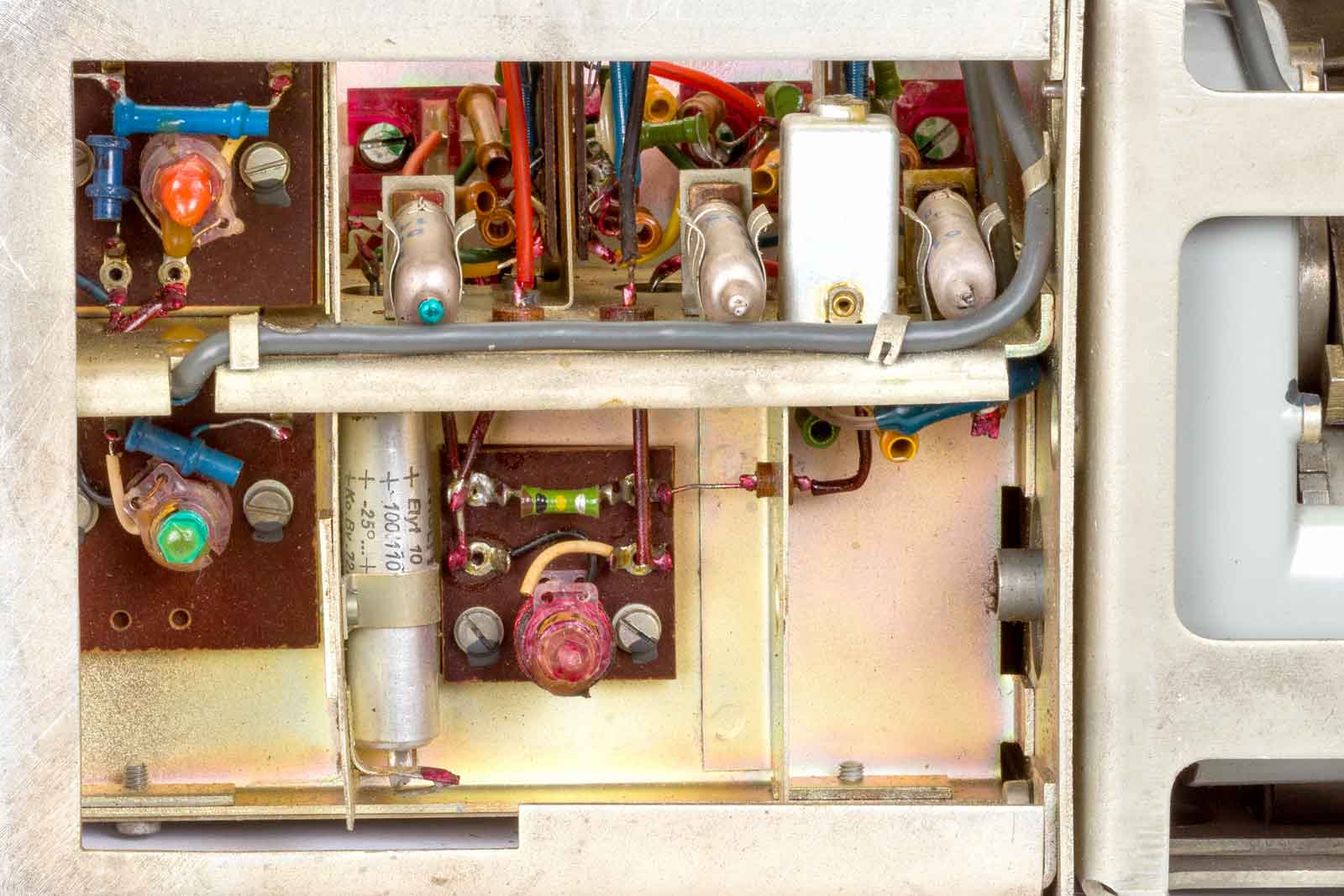

Deze foto laat de MF-versterkers nog eens zien, waarschijnlijk zijn de rode filters voor de tweede MF van 3,1 MHz en de donkere exemplaren voor 10,7 MHz. De blanke spoel is waarschijnlijk de discriminator-spoel.

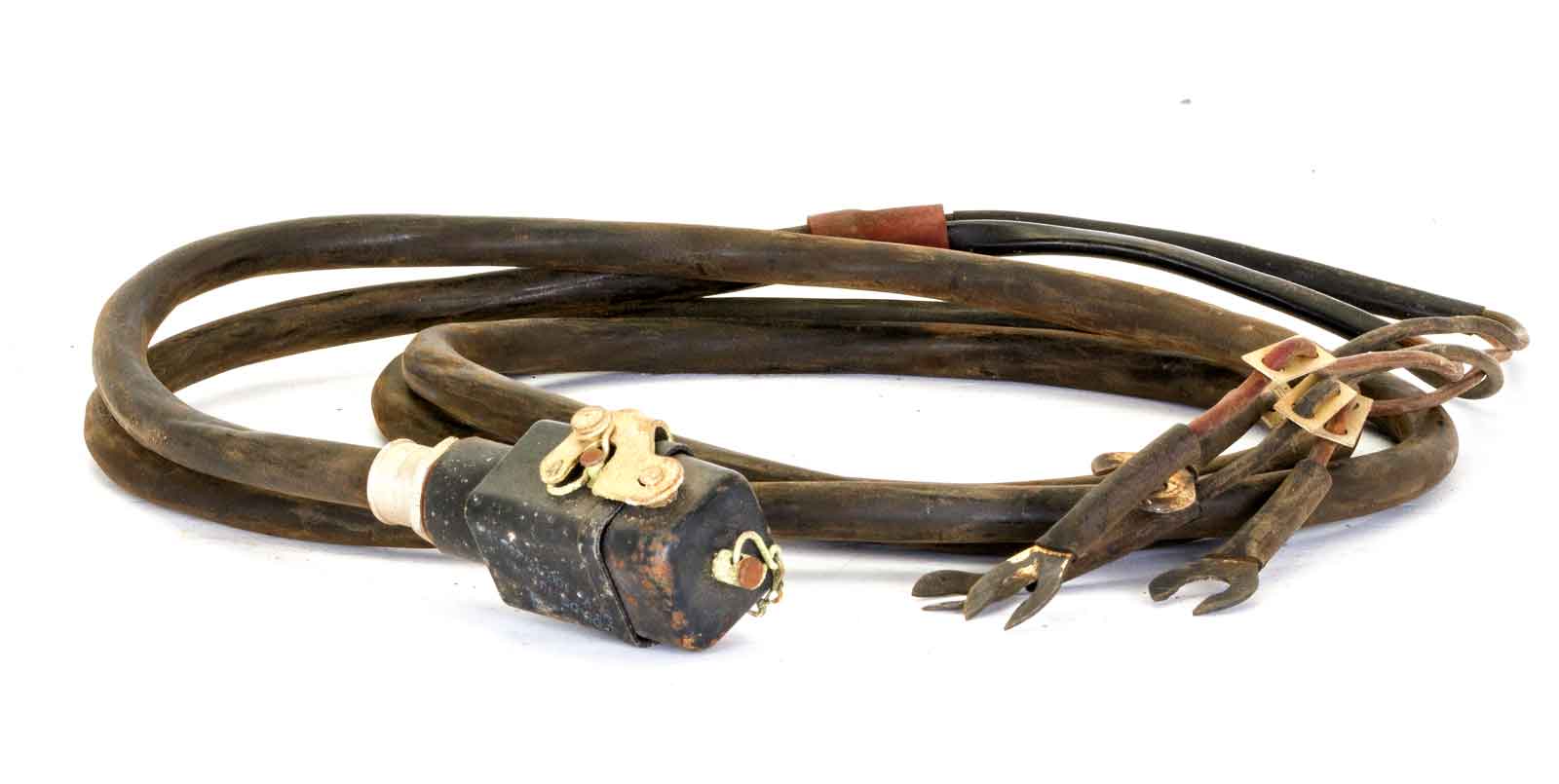

Hier nog een aansluitkabel voor de voedingsspanning.

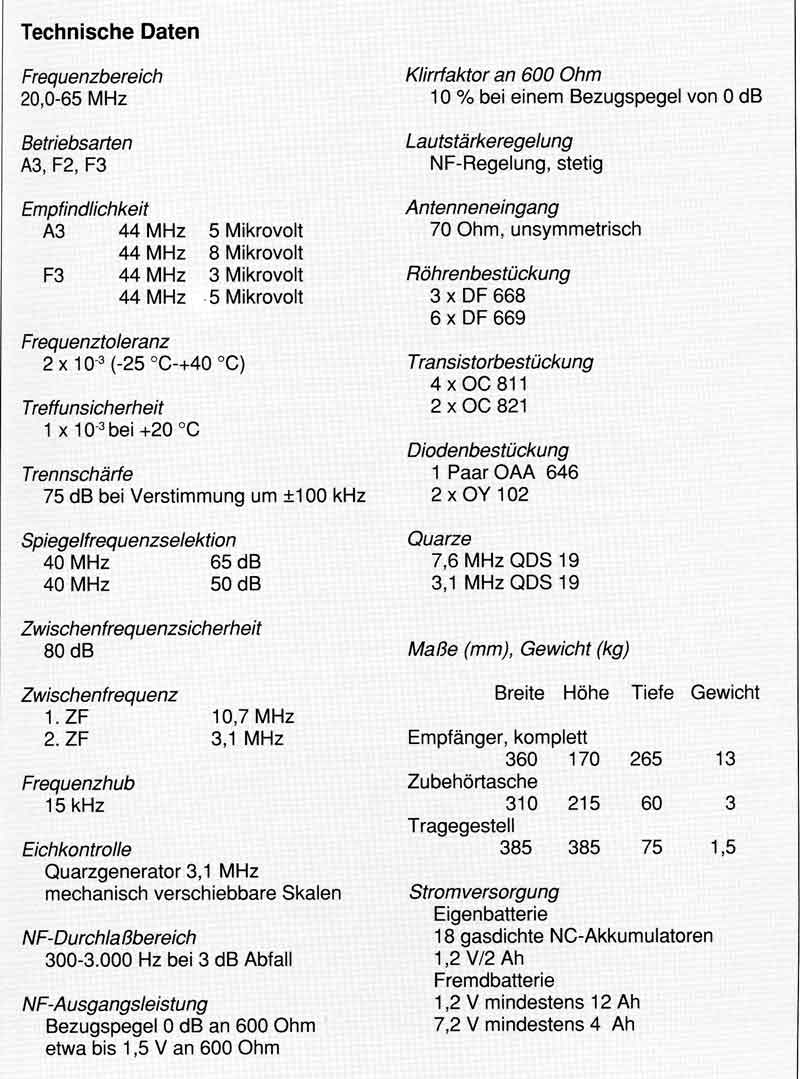

De specs van het apparaat.

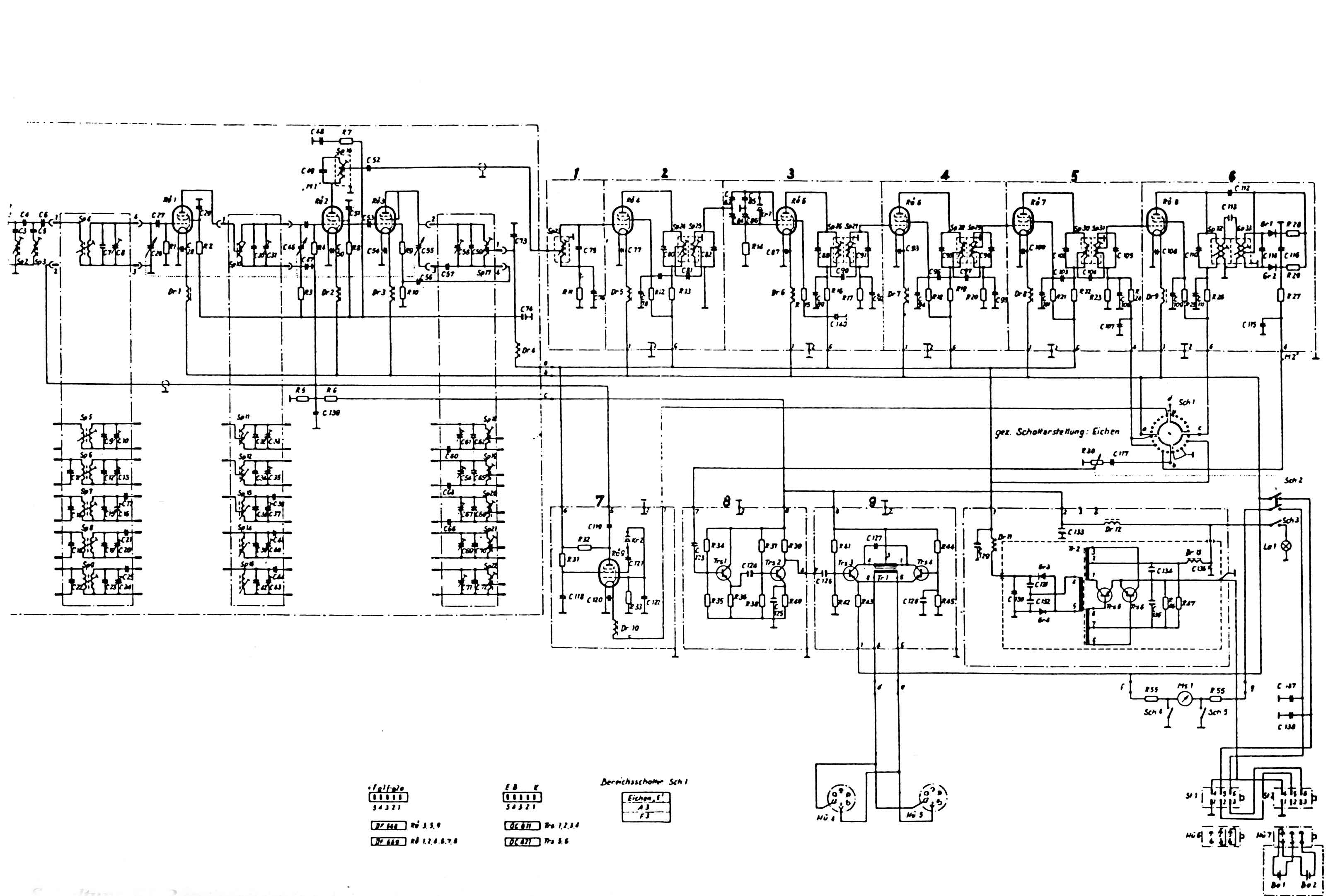

Het schema, de waarden van de componenten zijn niet beschikbaar.
Documentatie:
