De UHF-oscillator Type 857-A is een handige bron van radiofrequente energie voor algemeen laboratoriumgebruik. Hij bestrijkt een frequentiebereik van
100 tot 500 MHz en levert een maximaal vermogen van ongeveer 0,5 watt. Het apparaat werd geleverd door GENERAL RADIO COMPANY .
Het frequentiebepalende circuit is een butterfly-afstem-C , waarbij de capaciteit en inductie gelijktijdig worden gevarieerd. Deze constructie maakt het mogelijk om een breed frequentiebereik te bestrijken zonder te schakelen . Terwijl het nominale frequentiebereik 100 tot 500 MHz is, liggen de werkelijke bedrijfsgrenzen bij 93 MHz en 525 MHz
Door op de afbeelding te klikken verkrijgt u een vergroting in een apart venster.

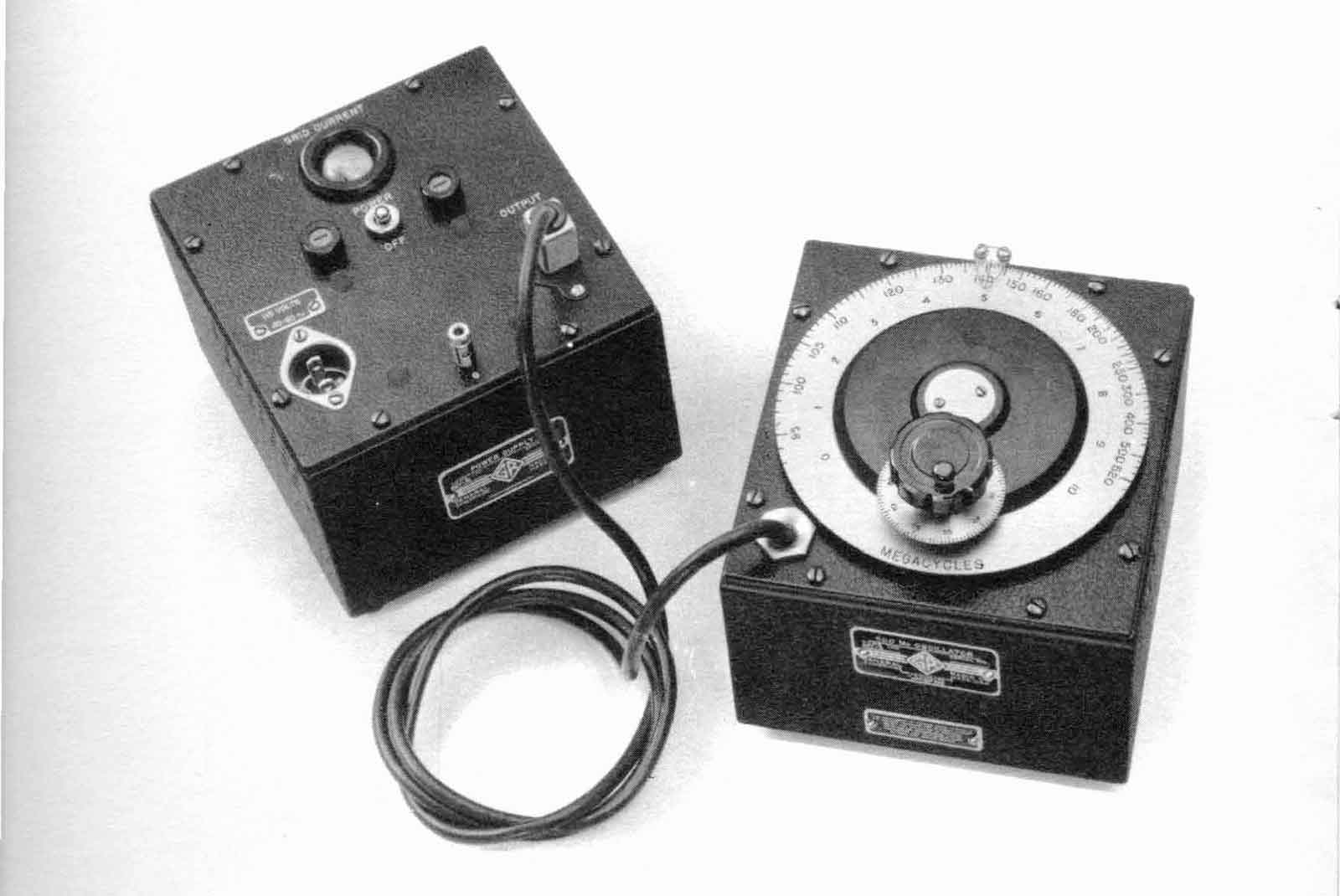

Zo ziet het instrument er uit, de aparte oscillator met beijbehorende voeding. Beide kastjes bezit ik niet, maar wel het binnenwerk van de oscillator. Deze schakeling werd ooit ergens in Twente gebruikt om UHF-signalen op te wekken en is zodanig gemodificeerd dat het zonder kast ook werkt.
Het complete binnenwerk op plexiglas steunen.

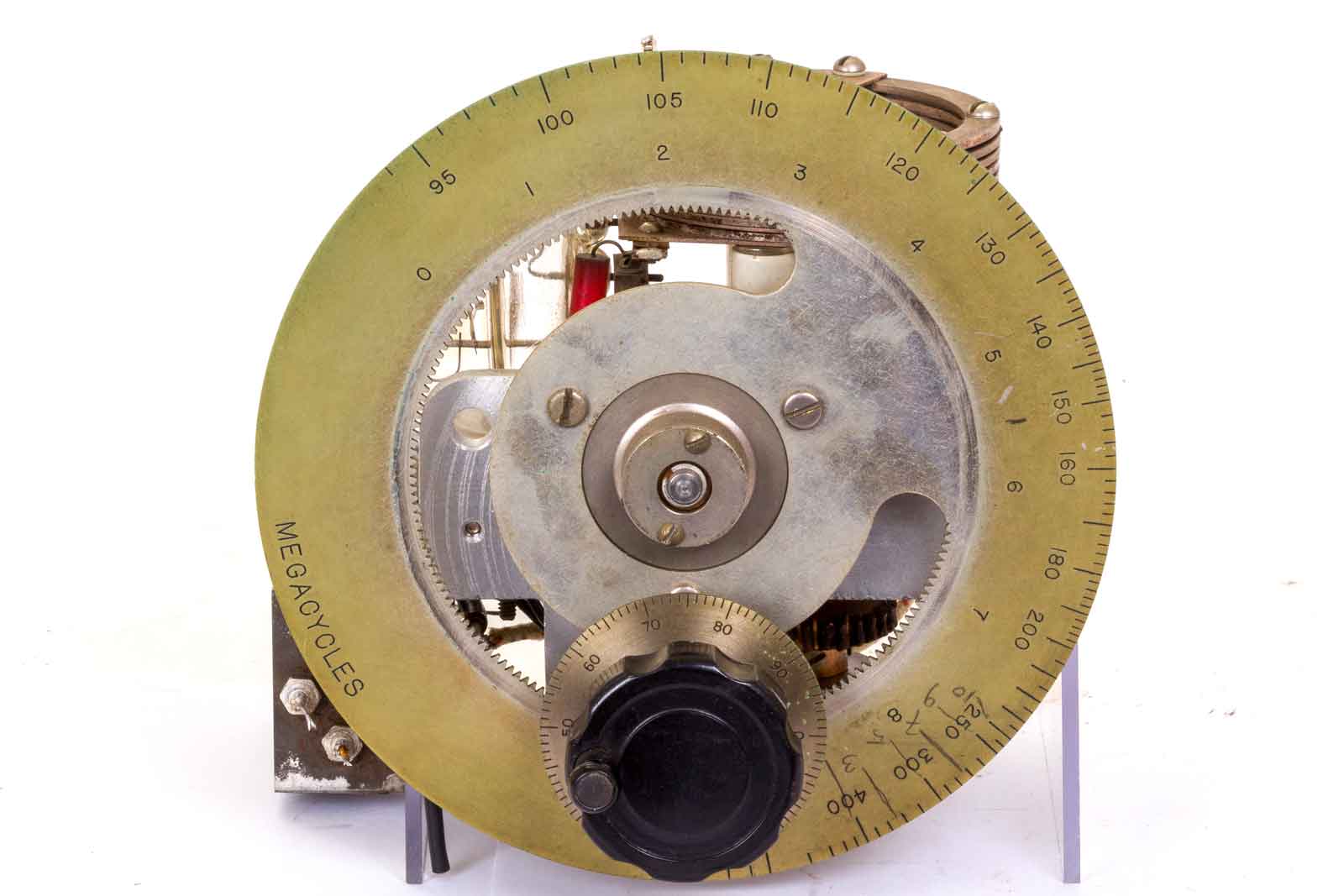

De grote afstemschaal die door middel van tandwielen ingesteld wordt. Gezien de aantekeningen op de schaal is de oscillator in het gebied van ca 250 en 400 MHz gebruikt.

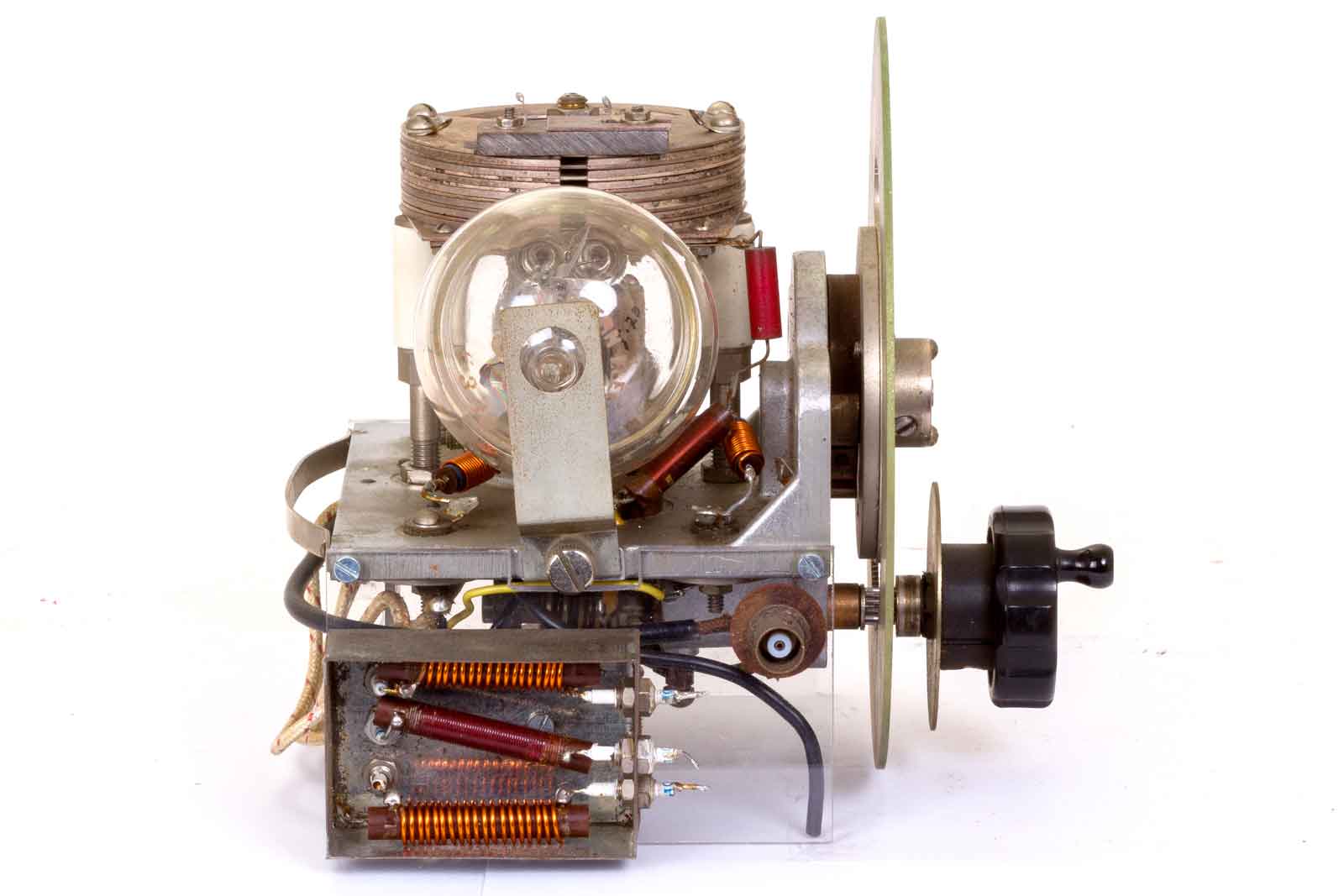

De rechter zijkant met blik op de combinatie afstem-condensator en kring. Alles netjes op keramische steunen gemonteerd.

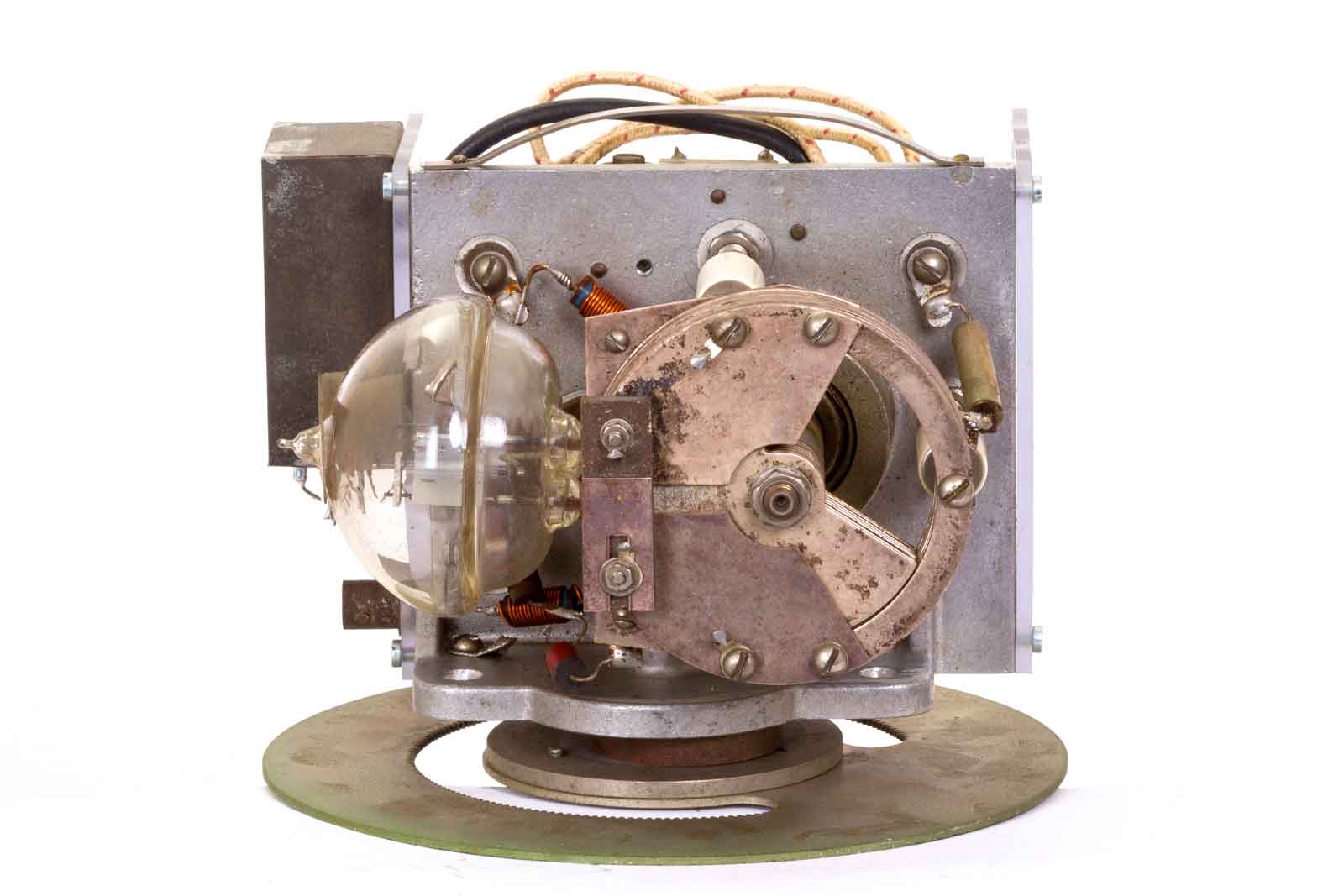

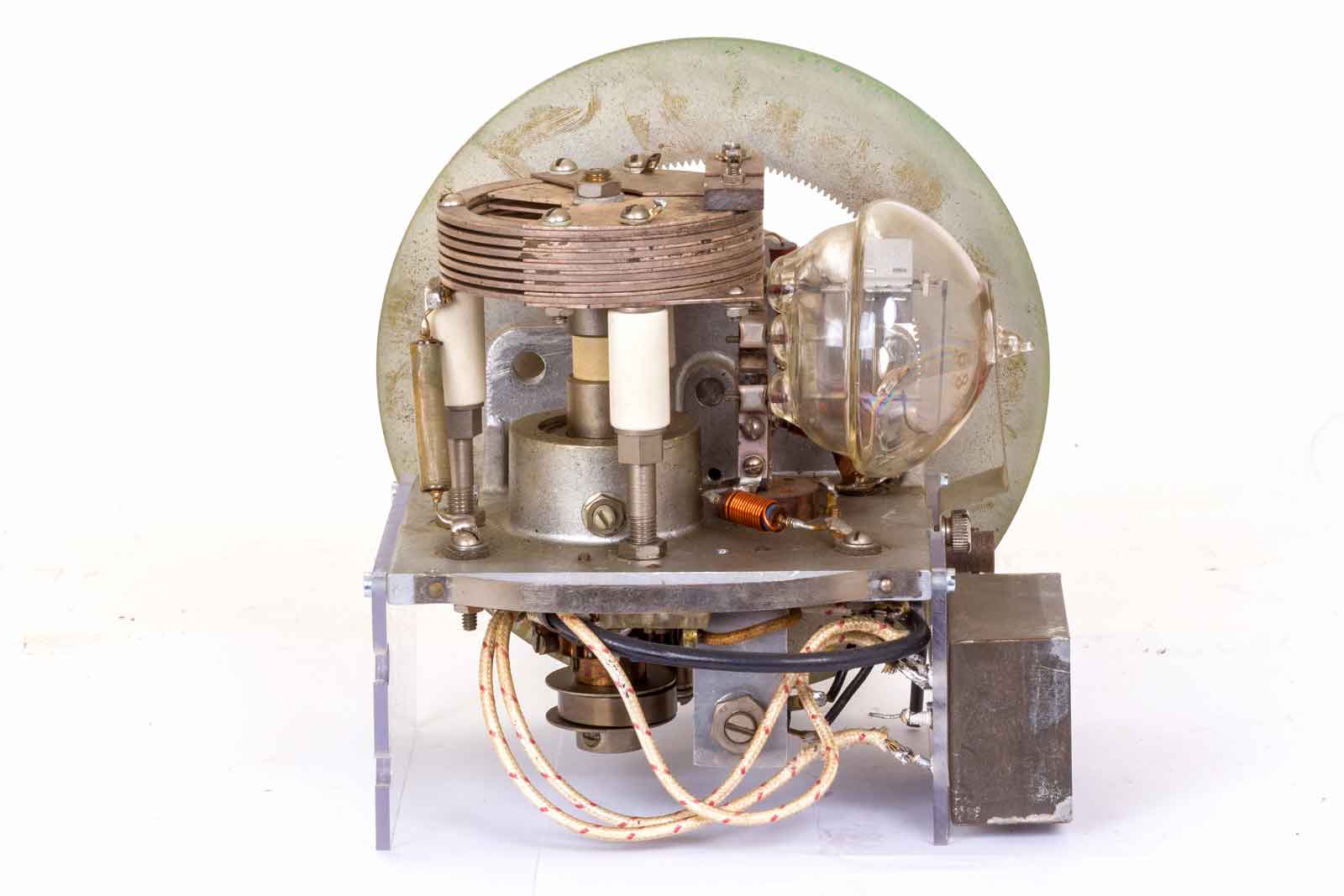

De achterkant. De triode die gebruikt wordt is een buis uit 1936. De 316-A, een echt ding voor hoge frequenties.
Op de linker kant zijn wat extra smoorspoeltjes aangebracht. Tevens is een plug aanwezig waarmee het uitgangssignaal kan worden verbonden met de afnemer, wat dat ook moge zijn.

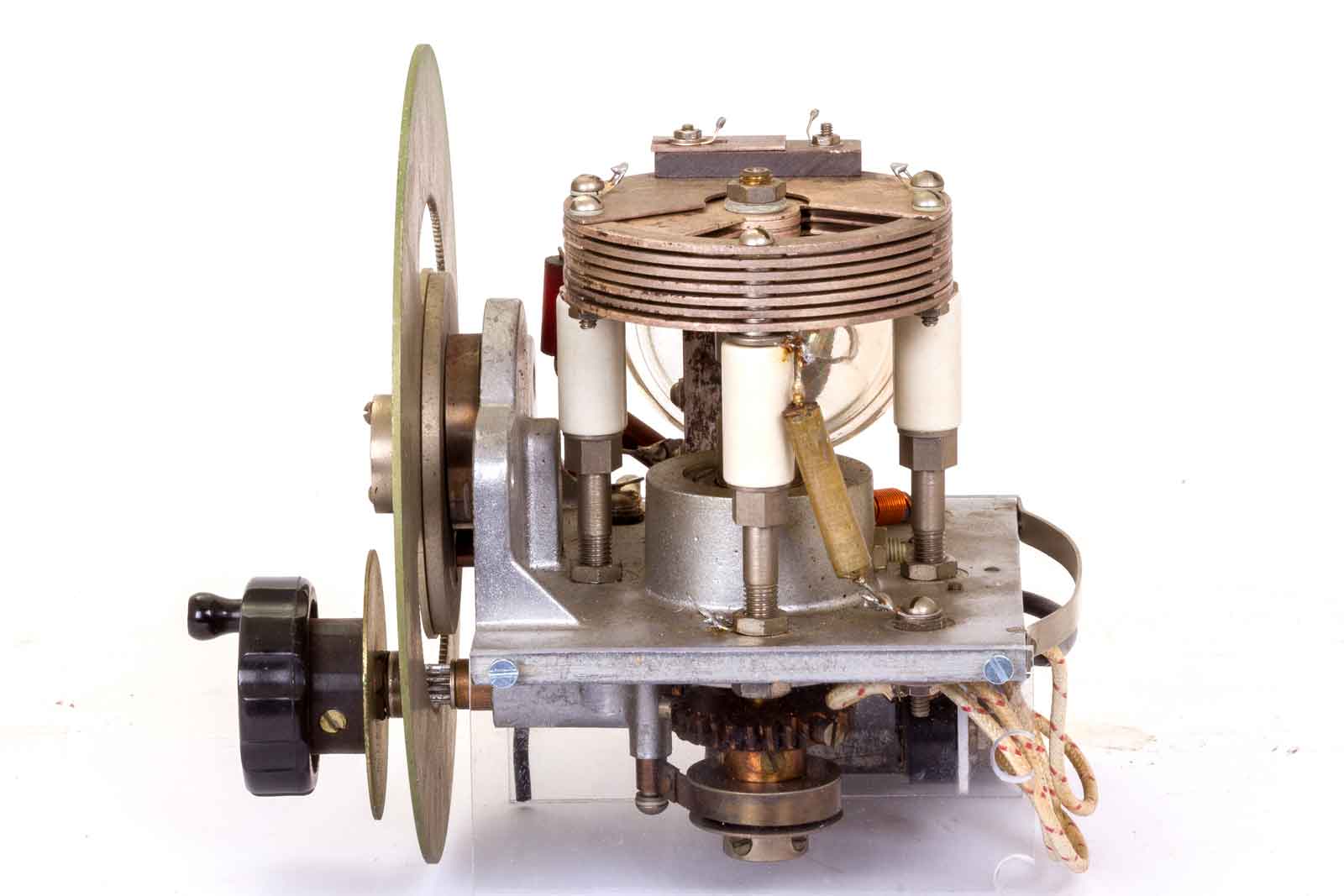

Bovenaanzicht van het geheel. Hier is goed te zien hoe de afstemming werkt.

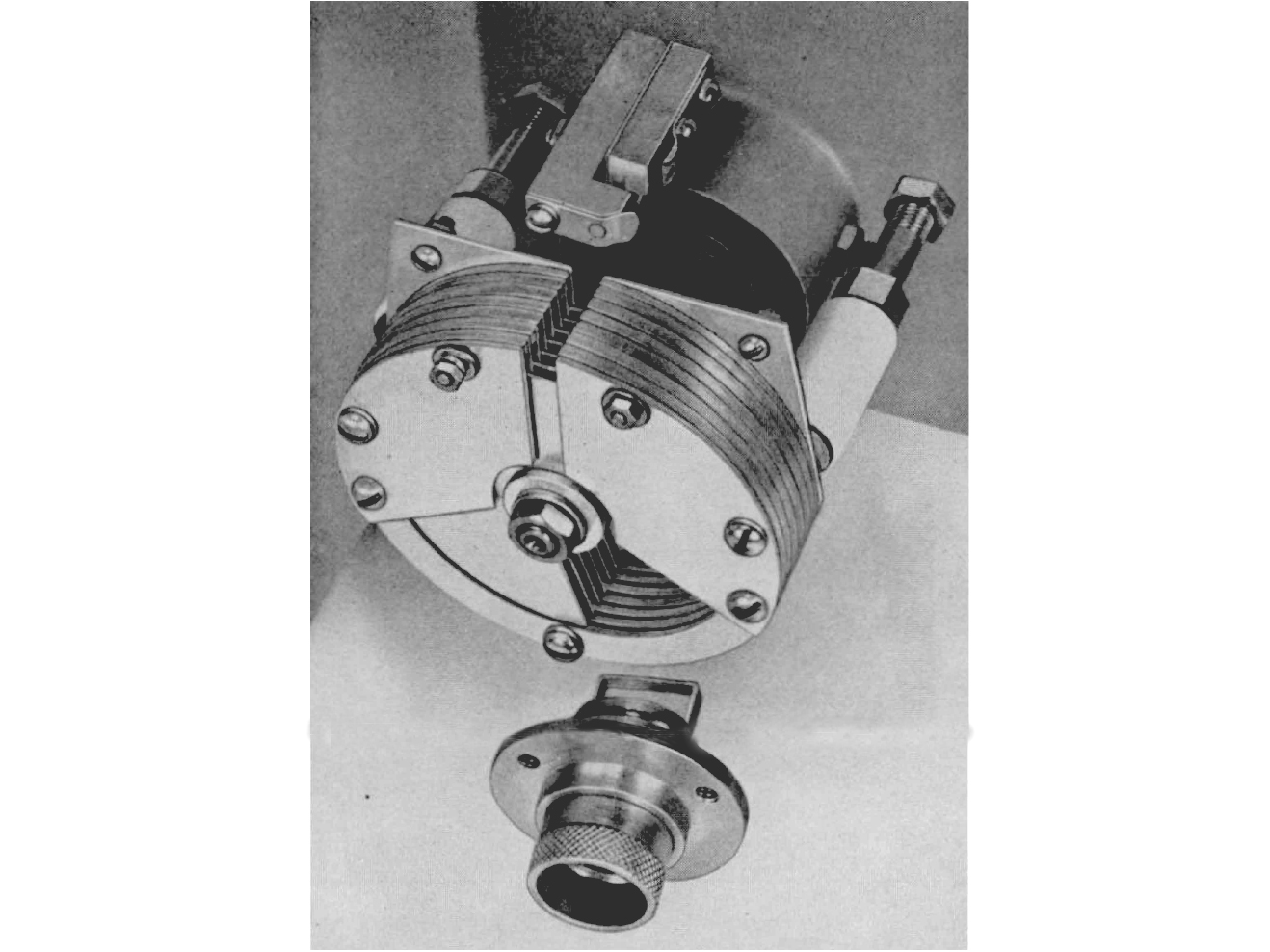

Zo wodt het signaal in de echte oscillator uitgekoppeld, een kleine lus op de connector.

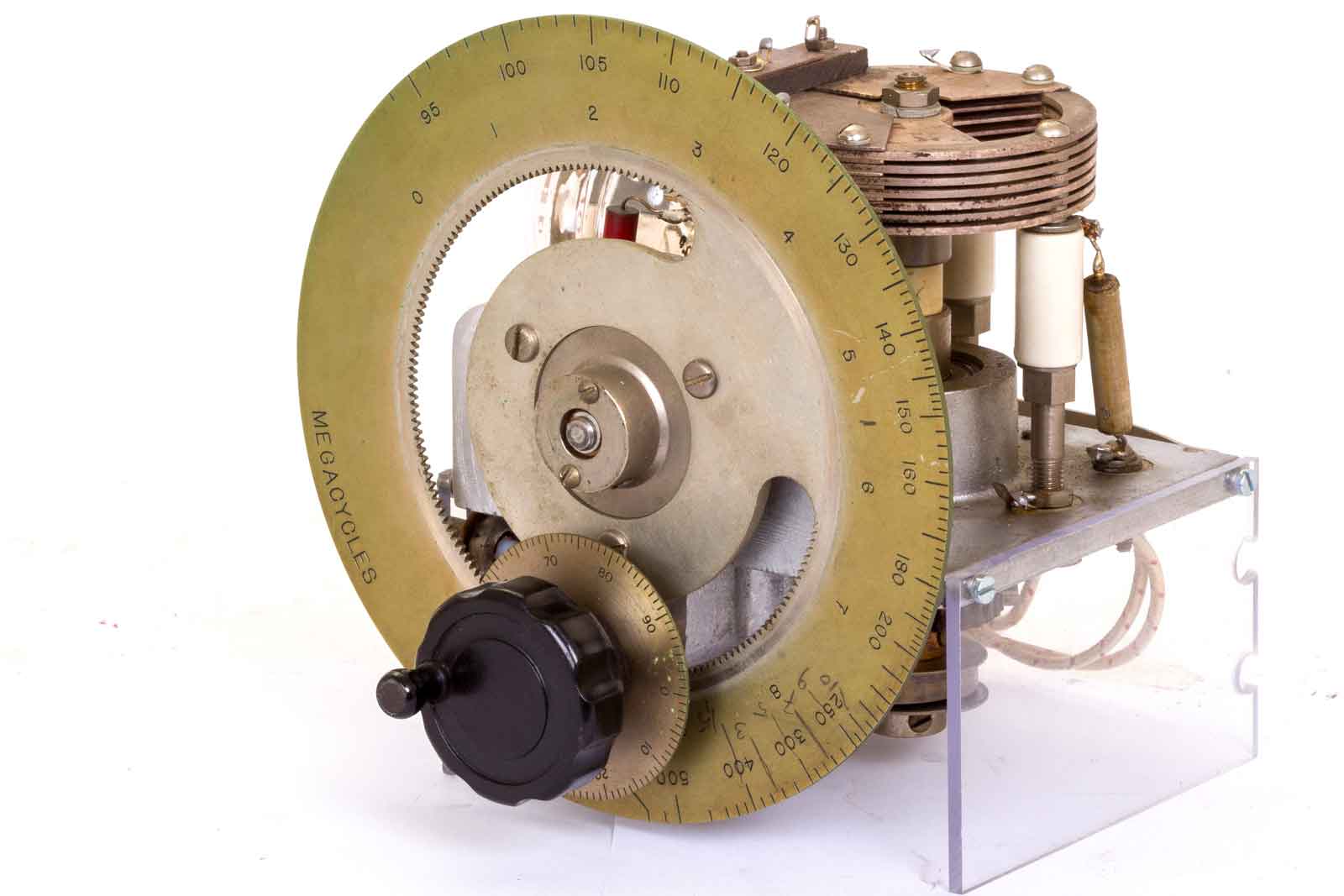

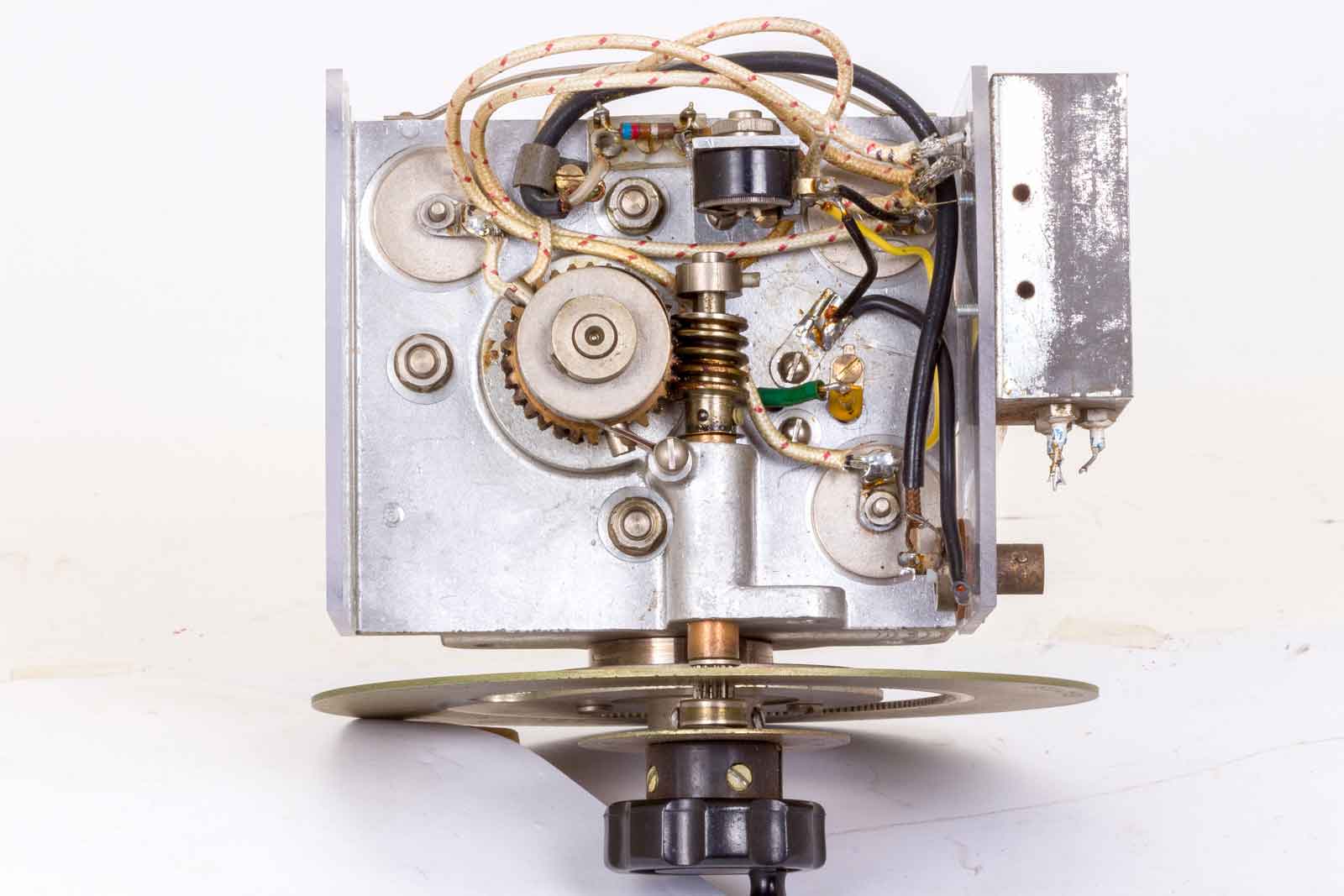

Een prachtig mechaniek met een wormwiel. Verder is er ook nog een veer aangebracht die er voor moet zorgen dat de afstemming in beide richtingen even zacht verloopt.

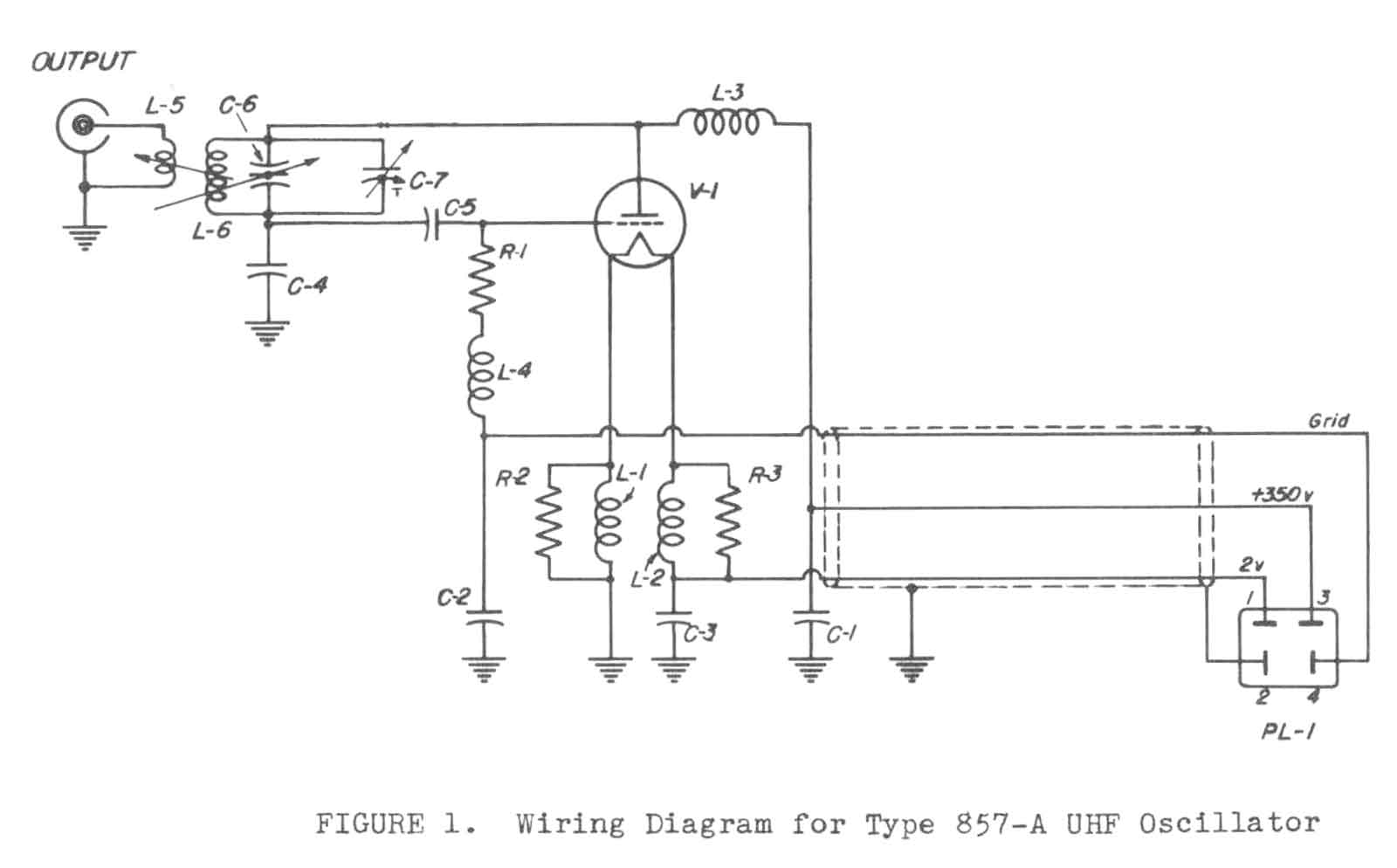

Het schema ziet er niet erg indrukwekkend uit.

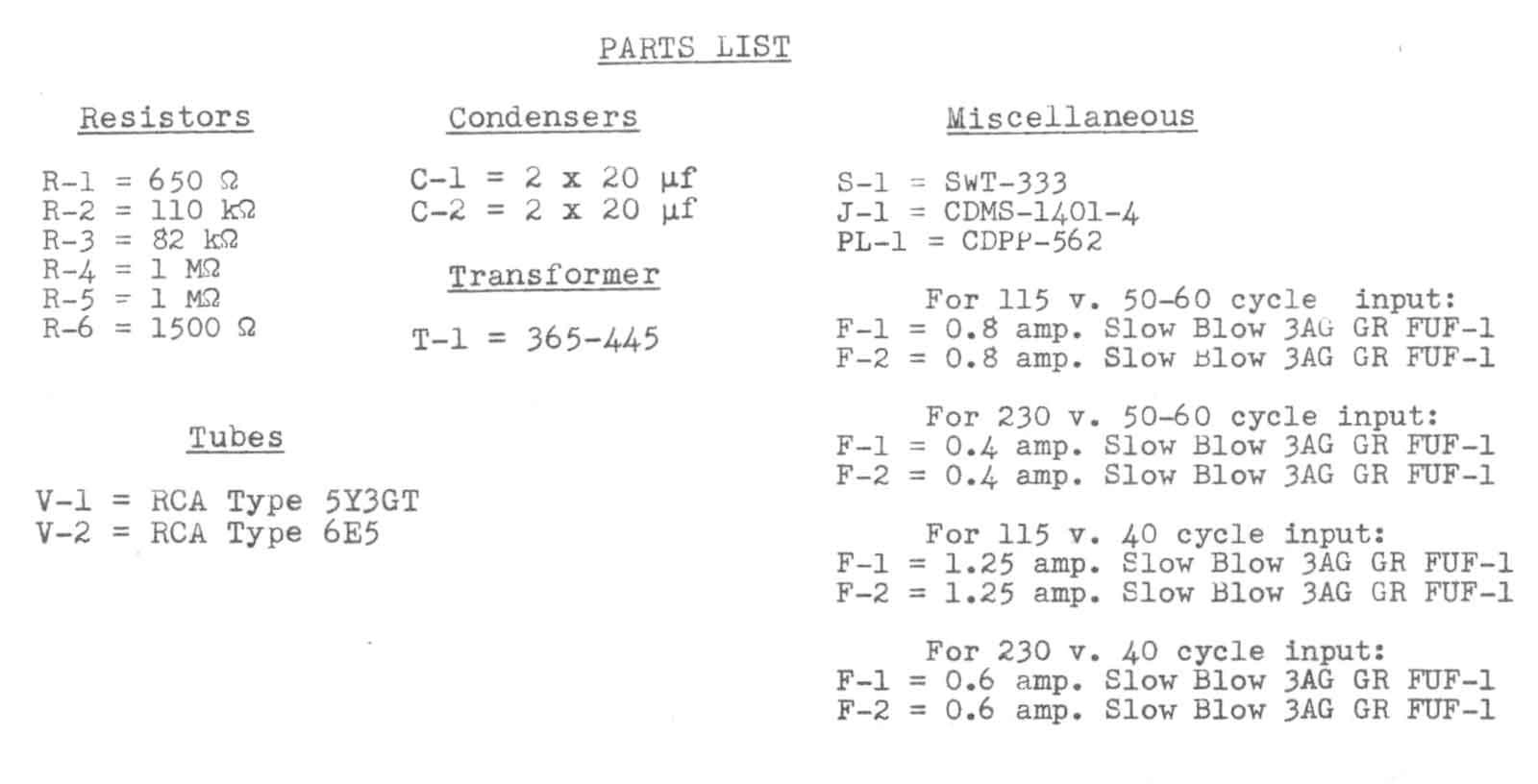

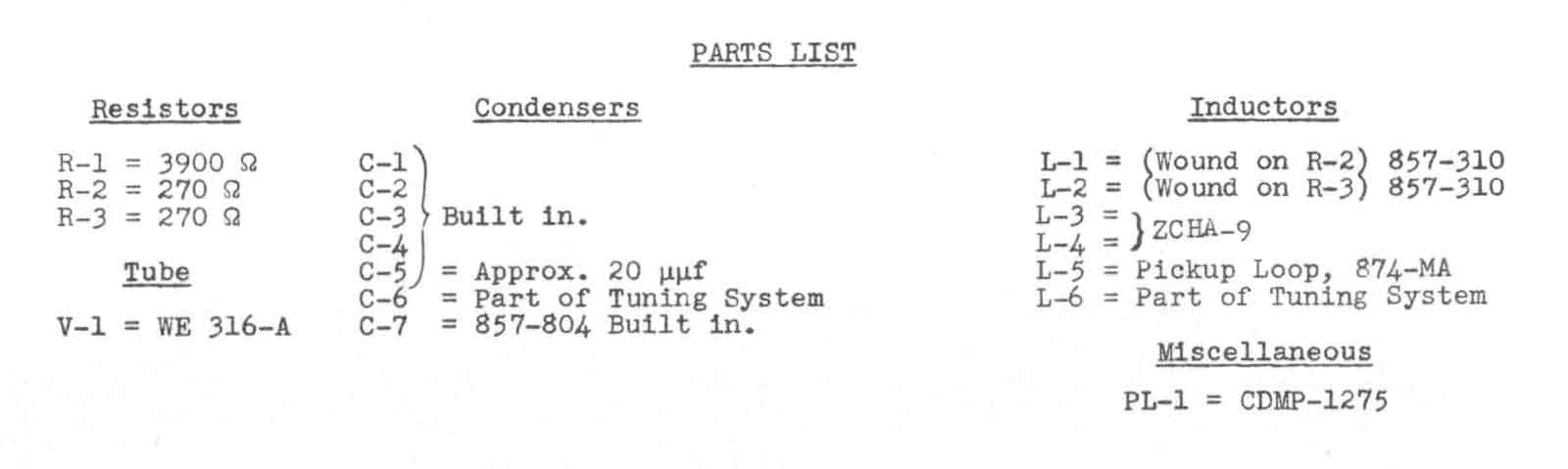

Voor de nabouwers de stuklijst.

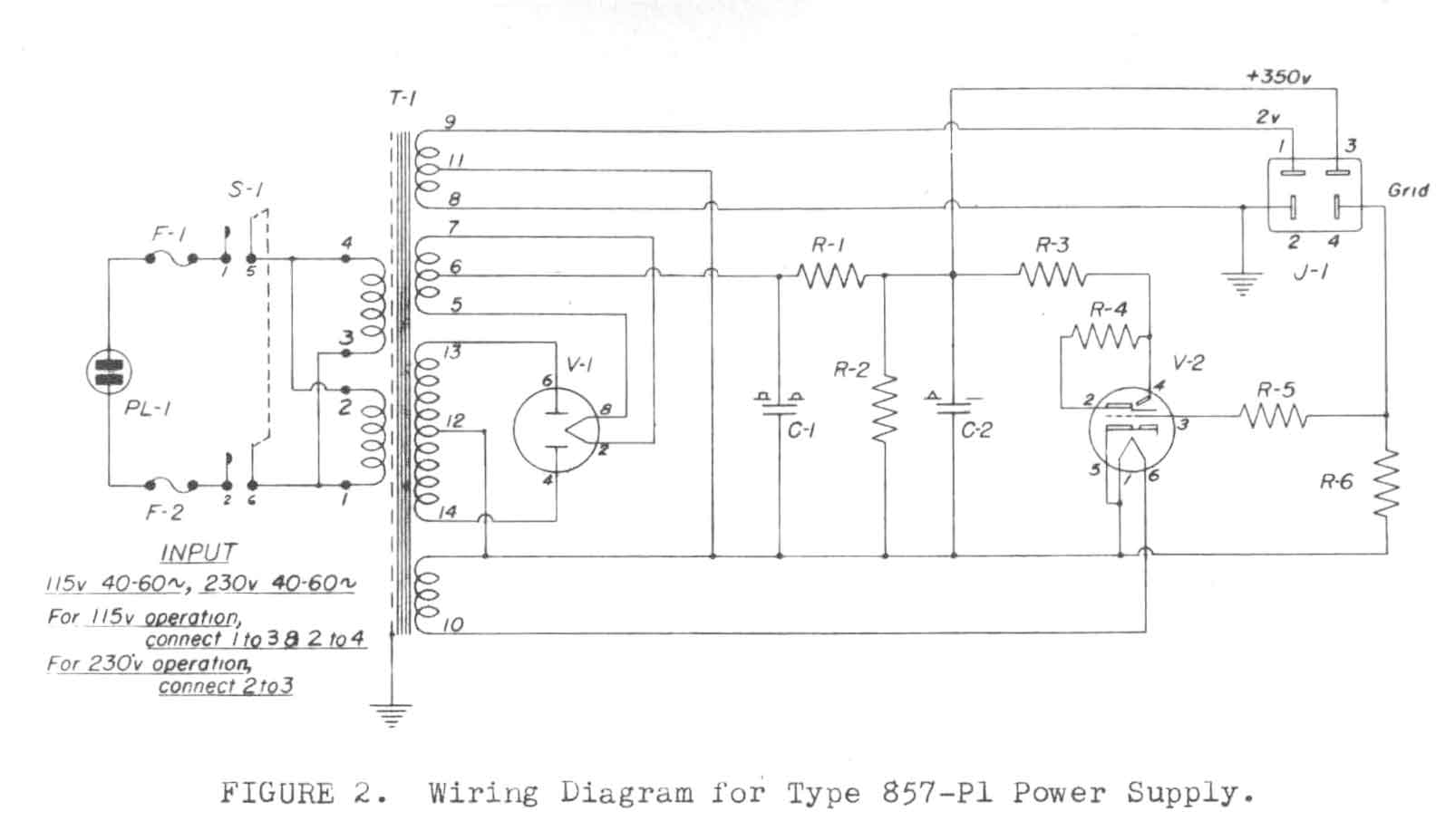

Het schema van de bijbehorende voeding
Er zit ook een afstemoog in, hiermee kan het oscillatorsignaal-niveau mee in de gaten gehouden worden.

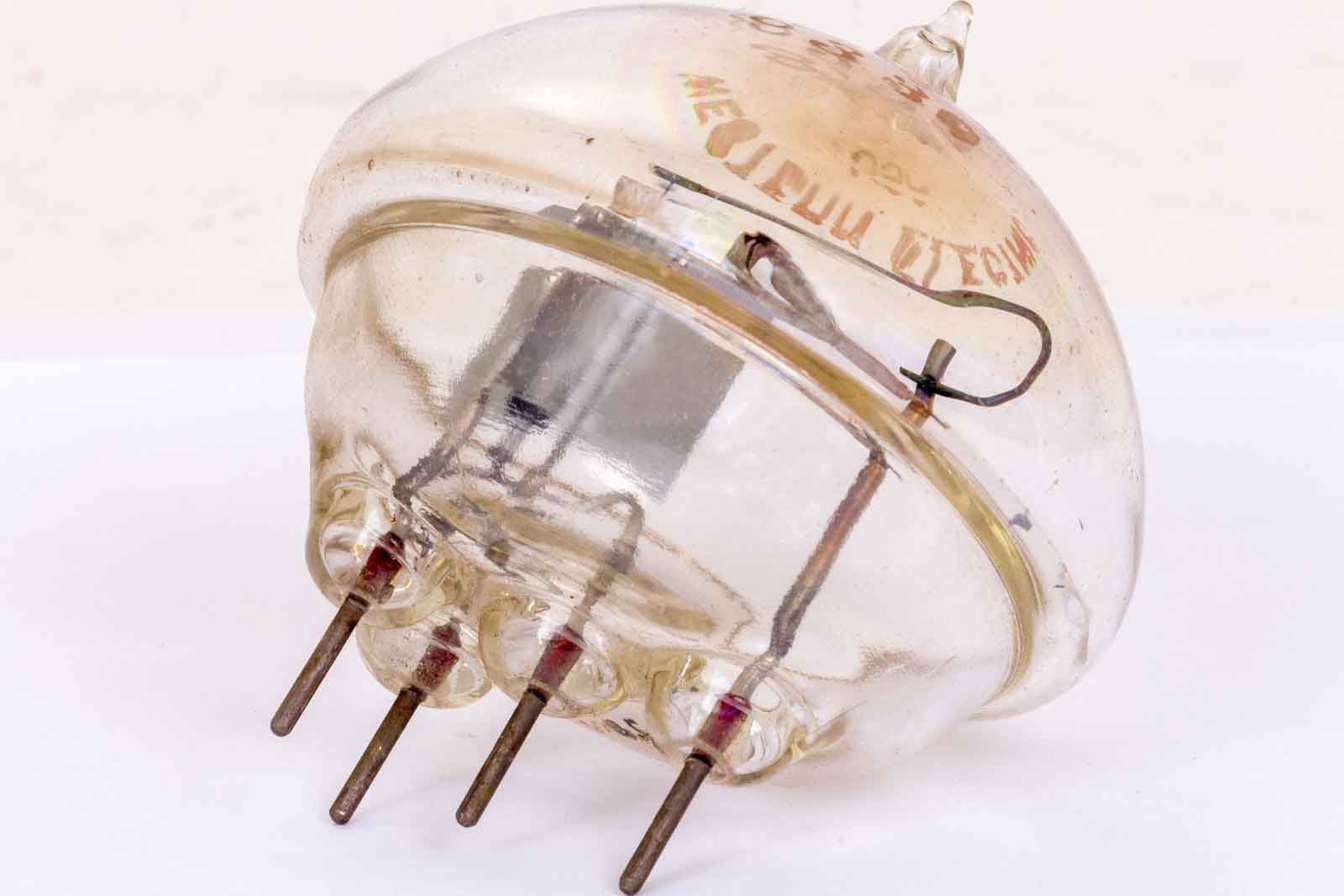

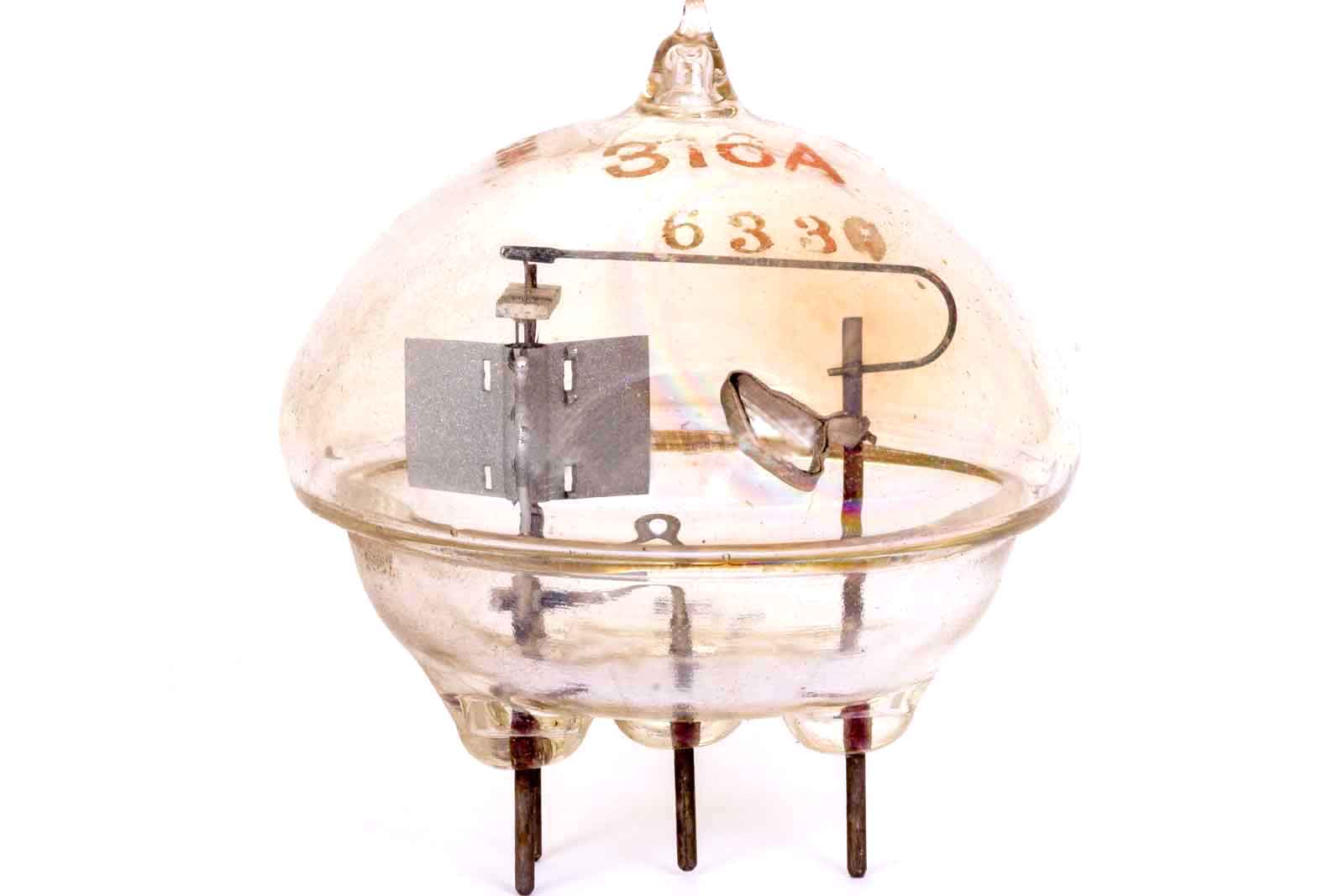

De UHF-triode 316-A. Links met de vleugeltjes de anode. De lange grote pin houdt de gloeidraad op spanning, letterlijk en figuurlijk.

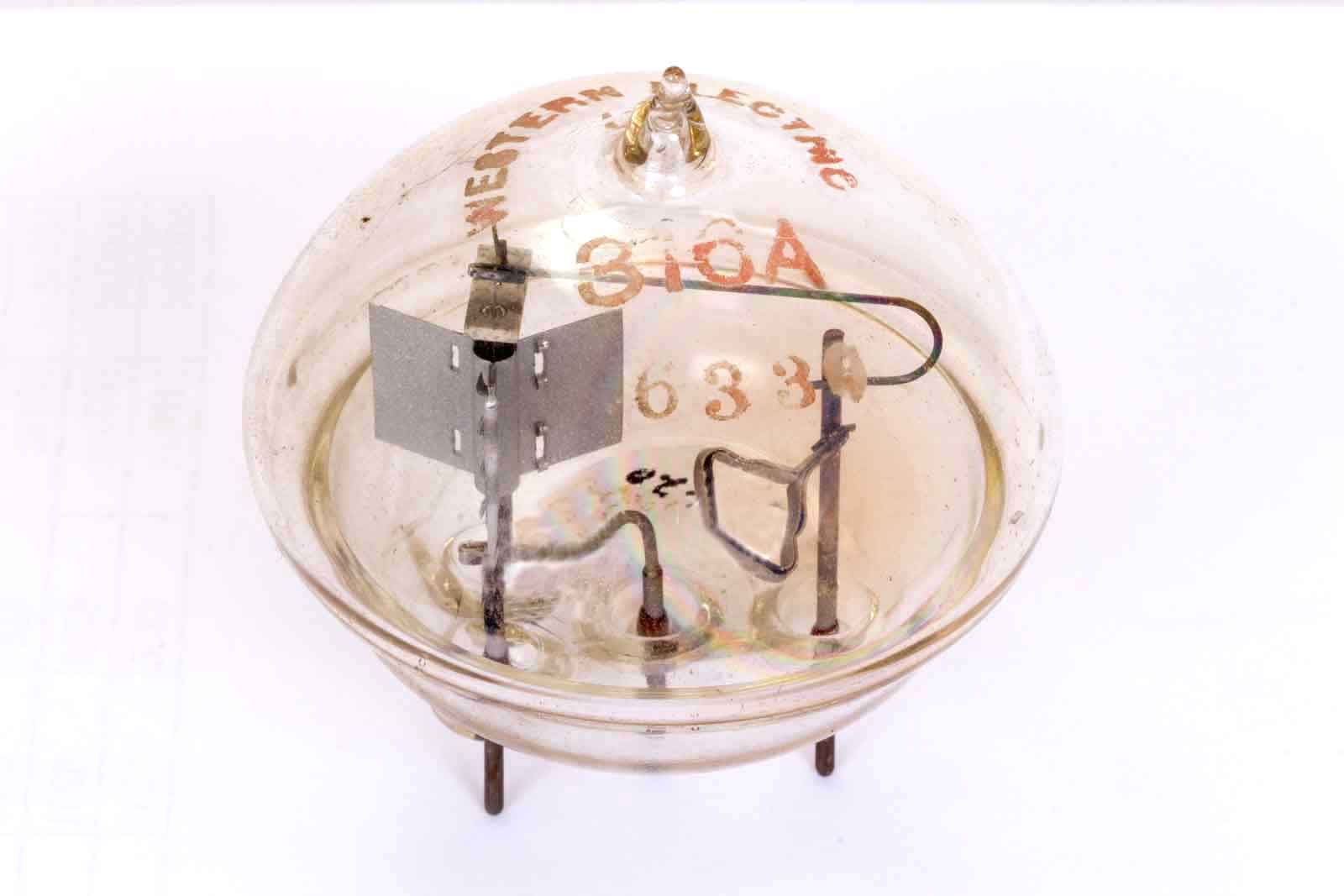

Nogmaals een blik op de buis.

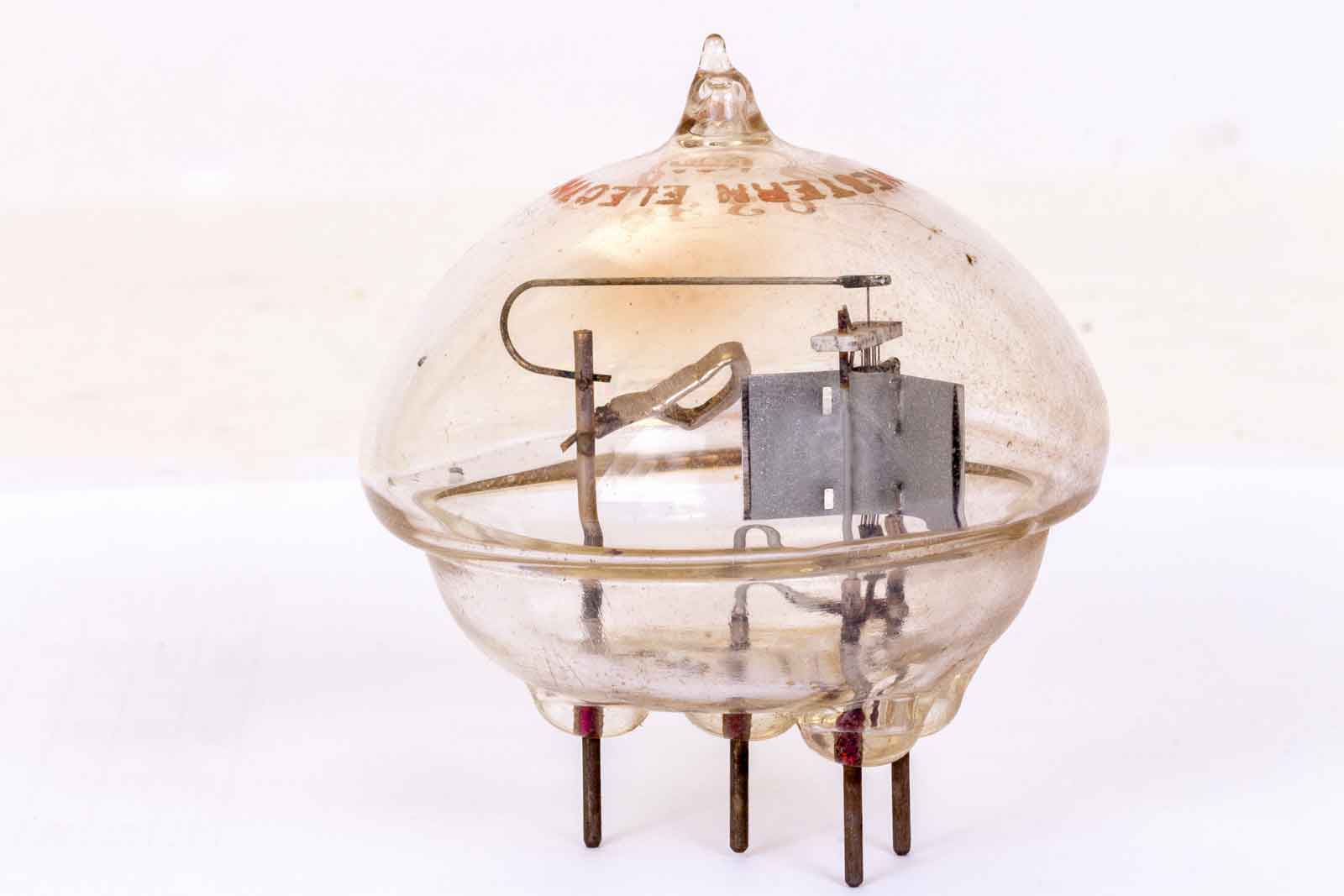

Vanaf de andere kant gezien.
De vier pennen van de buisaansluitingen.
Het manual in pdf:
