Monacor, Model LDM-815 Tr Dipmeter

De Monacor LDM-815 is een dipmeter, hij valt eigenlijk wat uit de toon omdat er "Tr" voor staat. Daarom is het ook geen Grid-dipper, maar een transistordipper.
Hier schuilt het probleem, ik beschrijf eigenlijk alleen maar apparaten met buizen. Maar met het voortschrijden der jaren (vooral de mijne) zijn de transistoren, toegepast als echte onderdelen, dus niet 100.000 op één chipje, in mijn ogen ook rijp voor opname.
De Monacor lijkt heel erg veel op Leader en zal waarschijnlijk uit het zelfde gebouwtje komen, dat hebben we vaker gezien.

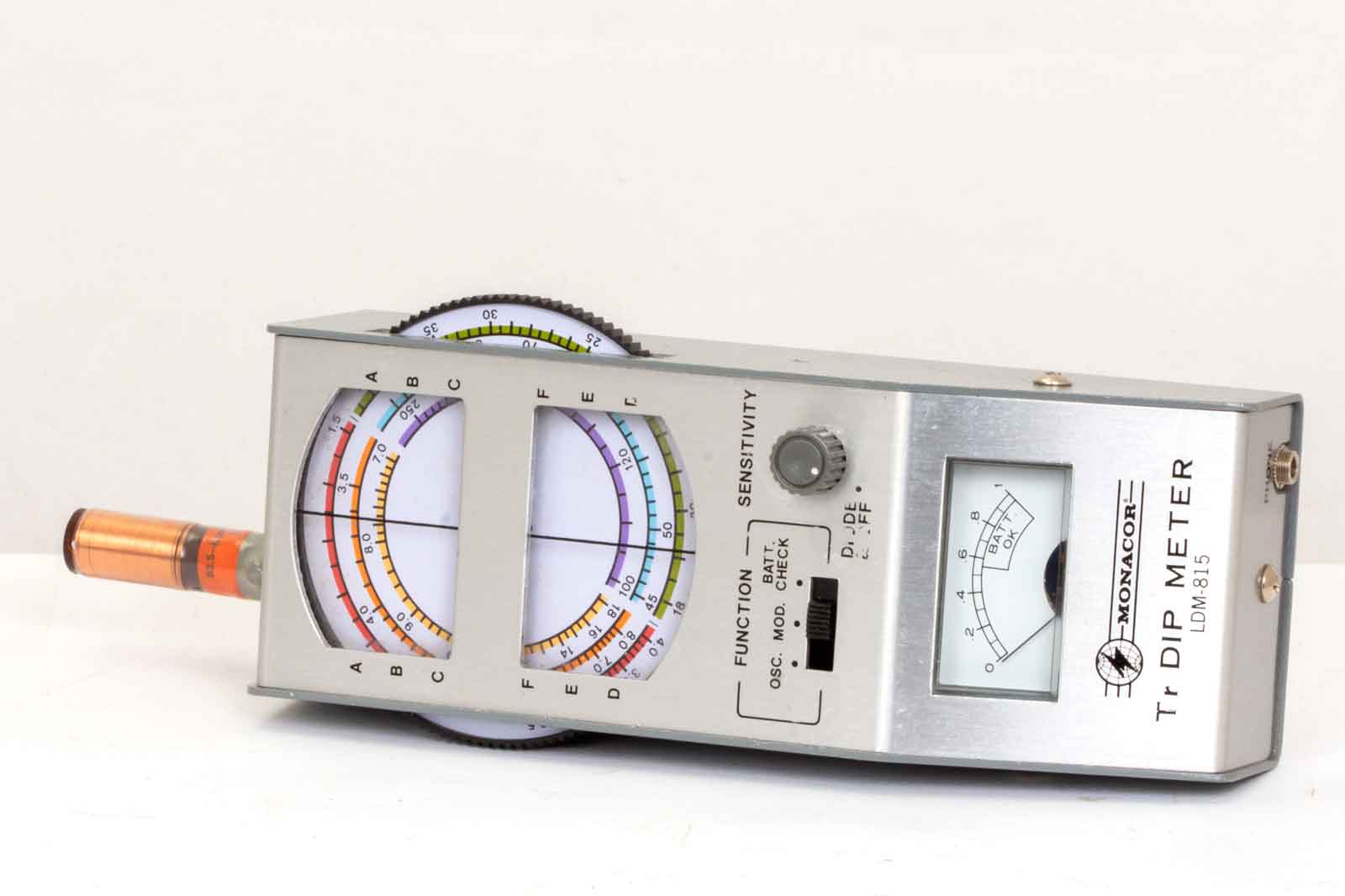

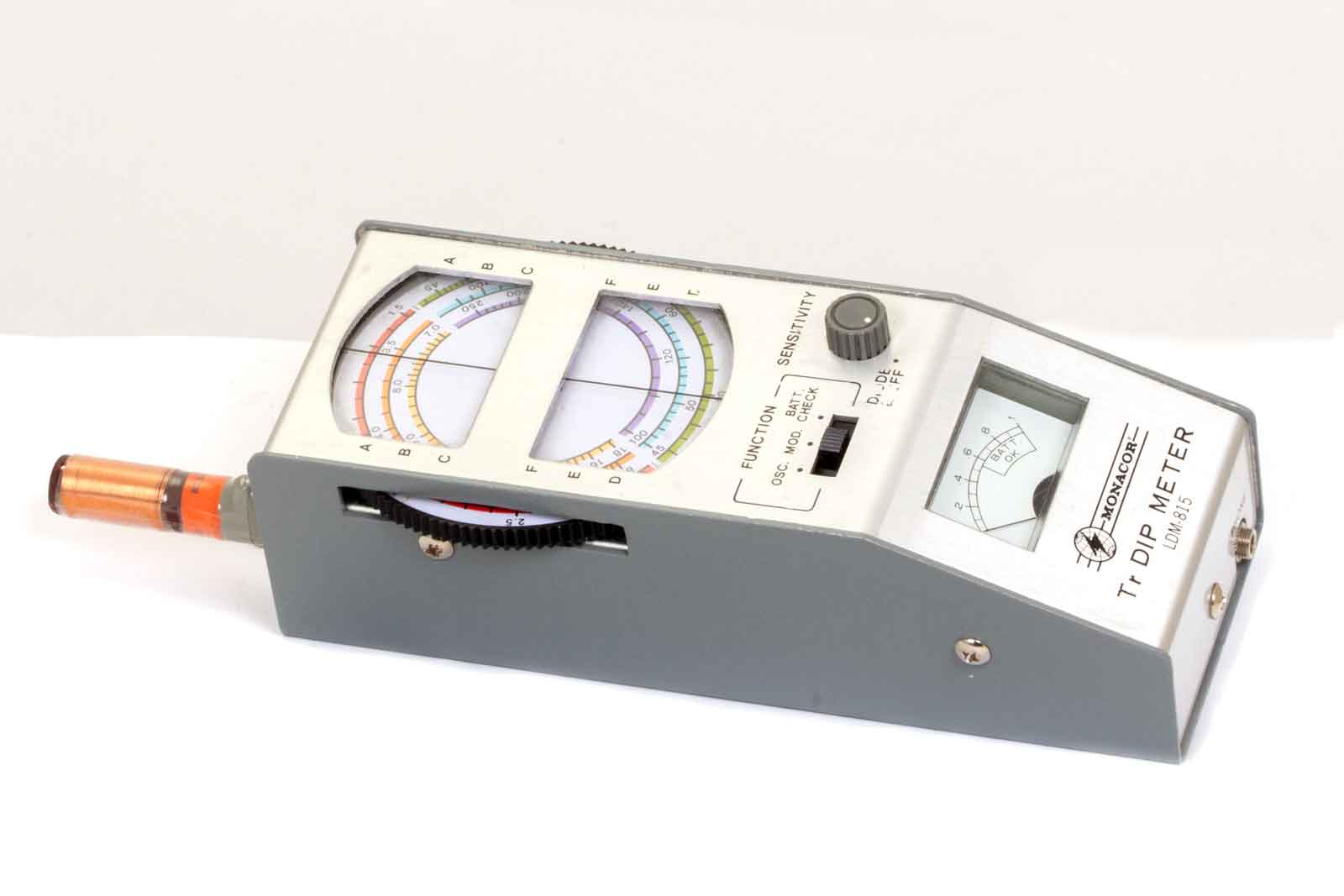

Dit is de dipper. Handig met een batterijtje gevoed, dus geen lastige netsnoeren en opwarmtijden. Halfgeleiders hebben toch wel voordelen.

Het geheel bevindt zich in deze doos.

Om vergissingen te voorkomen staat het ook nog eens op de bovenkant van de doos.

De gekleurde bereiken komen overeen met de kleuren op de bijgeleverde spoeltjes.

De spoel wordt er aan de voorkant opgestoken.

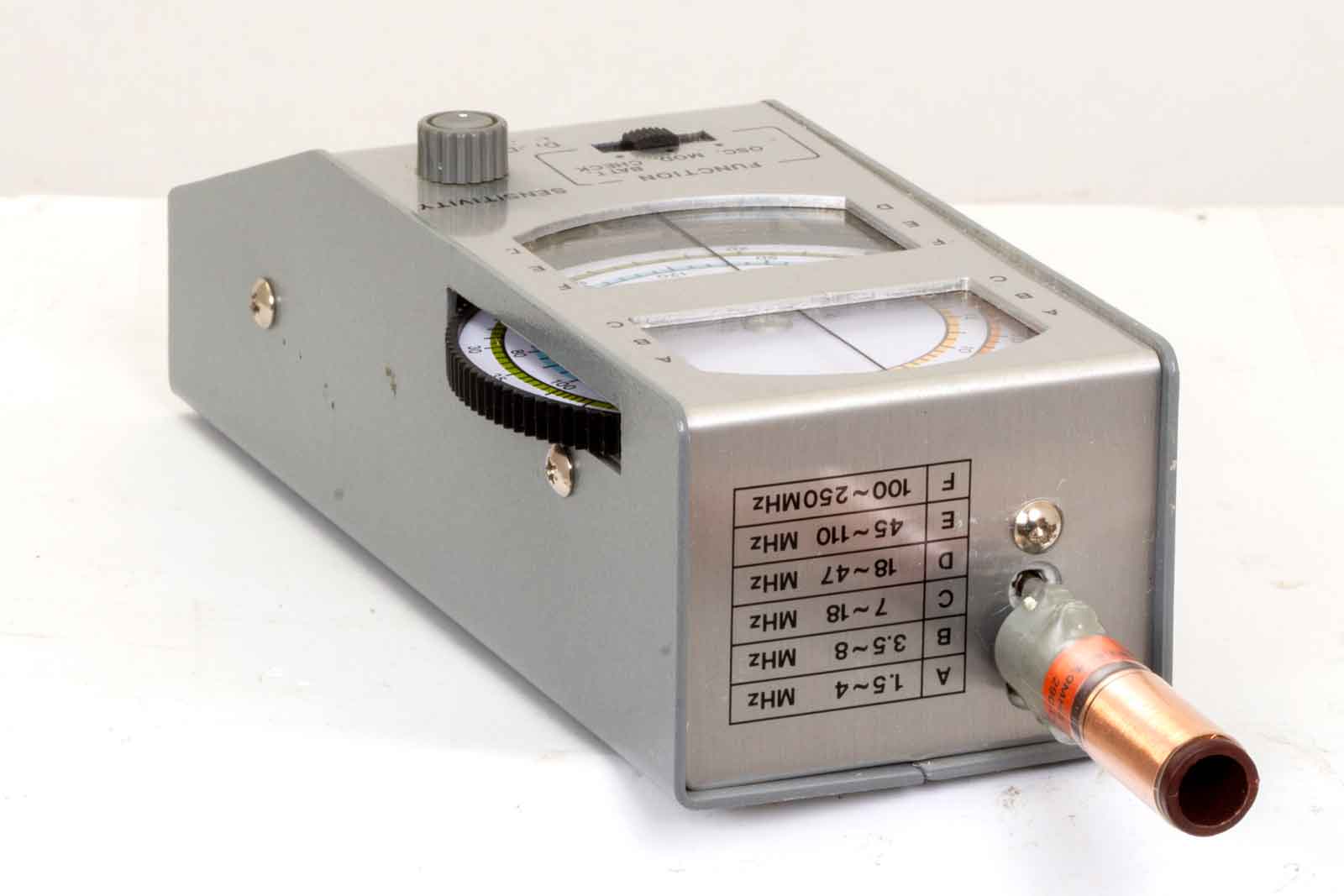

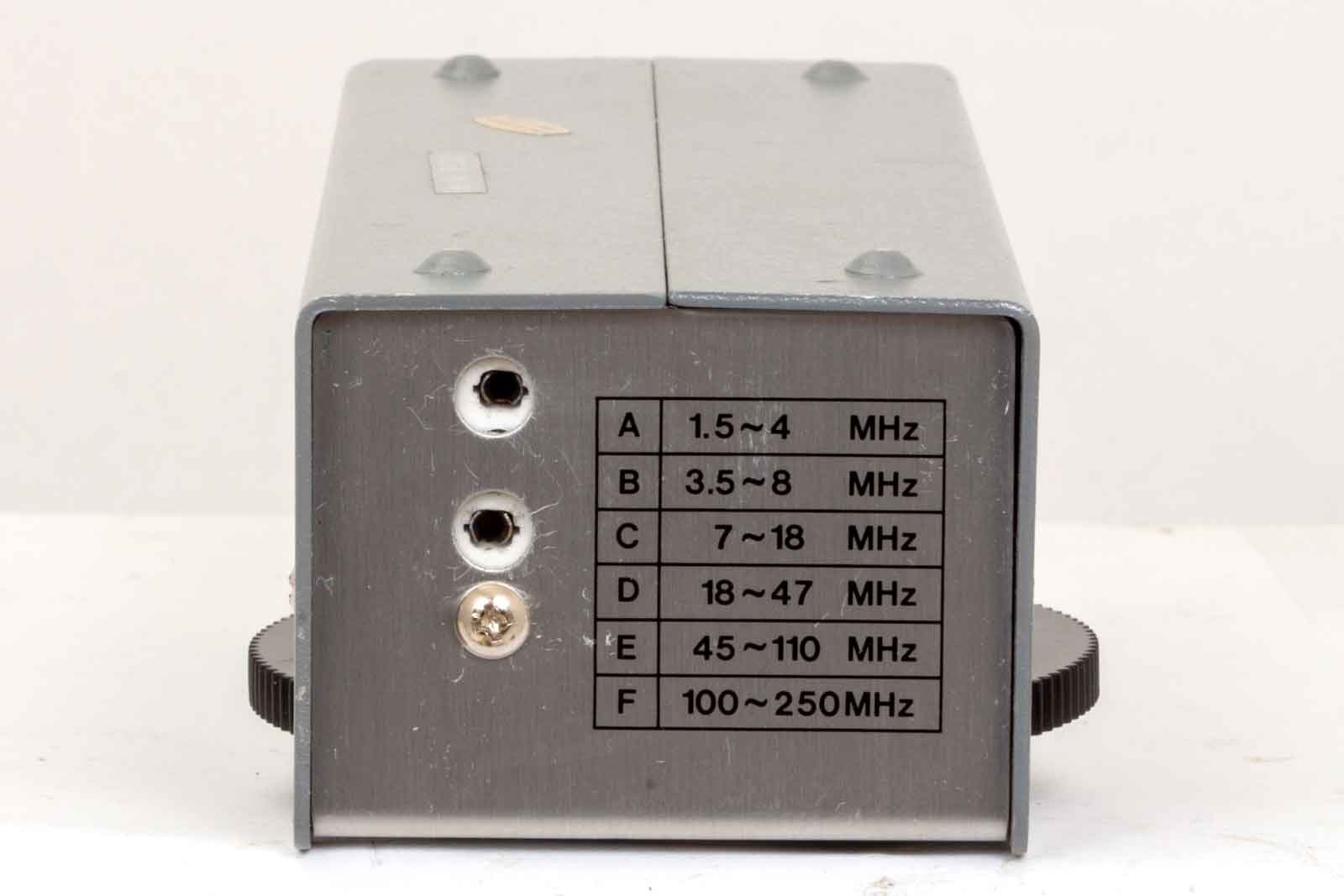

Hier staan ook de bereiken afgebeeld, het verband tussen de kleur en de letters ontbreekt, dat is wat slordig.

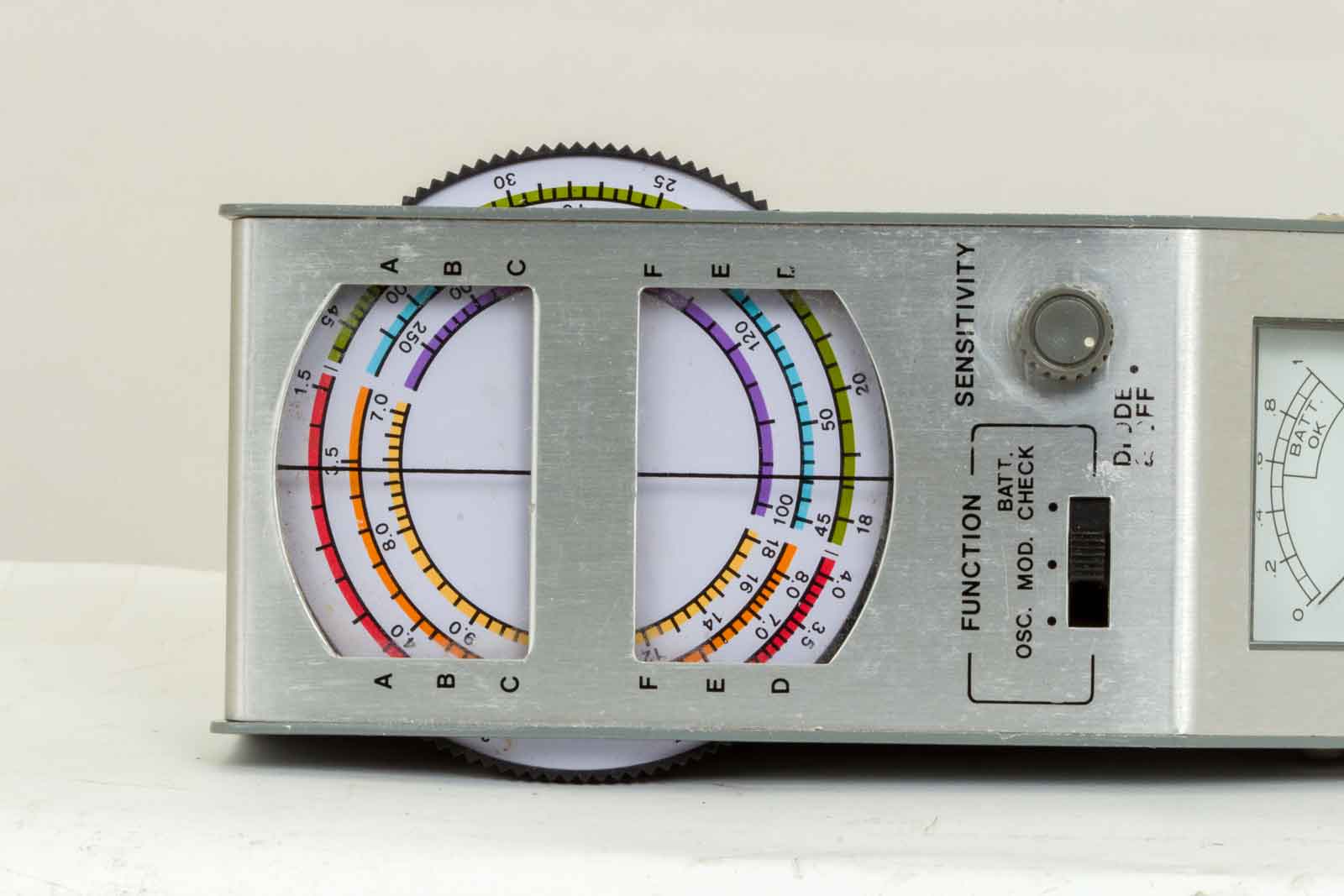

Op de schaal is dan het bereik met het overeenkomstige bereik wel weer te zien in zowel letters en kleuren.

De schakelaar heeft drie standen, werking puur als oscillator, dan als oscillator gemoduleerd en de batterijcontrole. Met de knop van de potmeter wordt het apparaat aan- en uitgeschakeld en kan de gevoeligheid ingesteld worden.

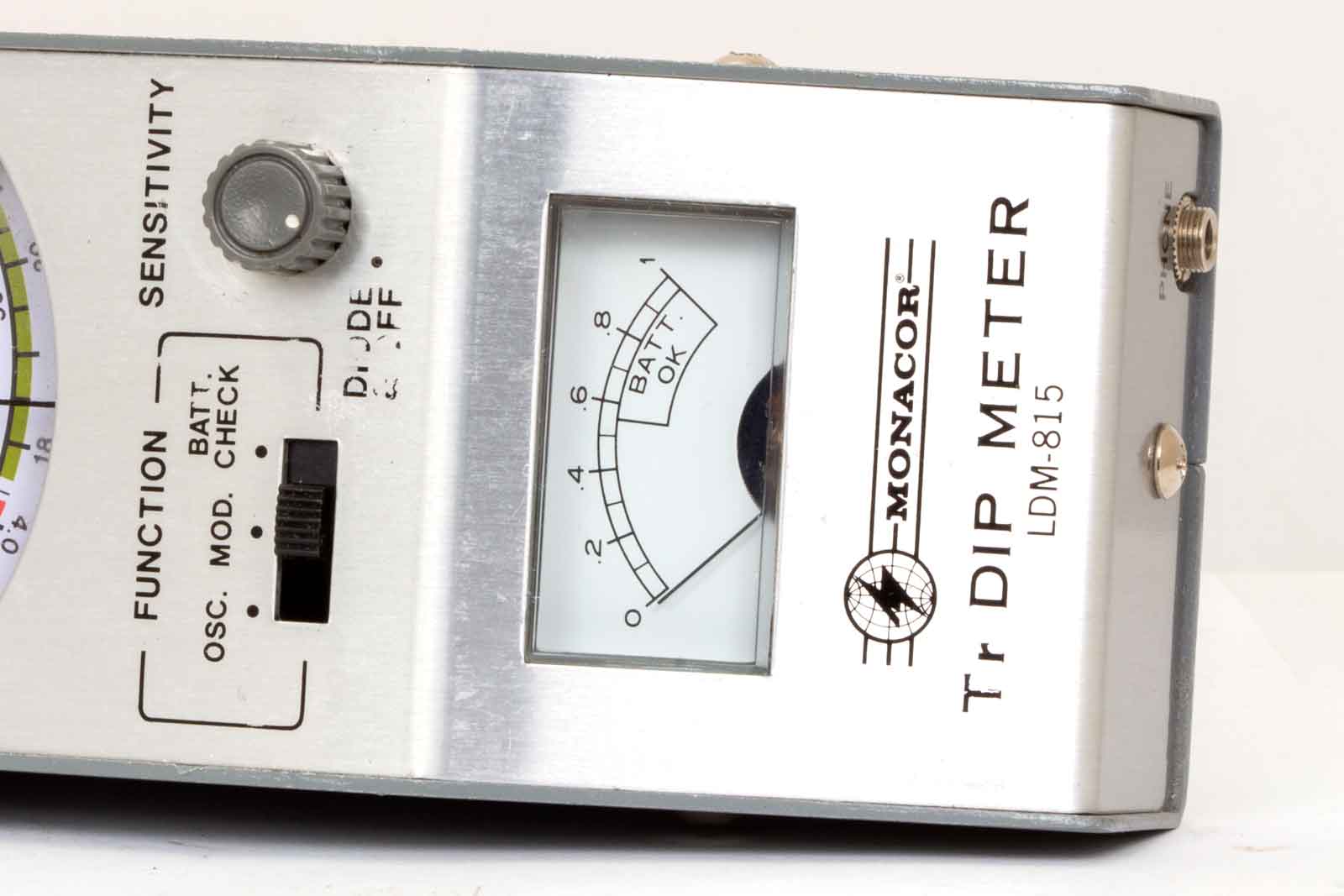

De meter van 100 micro-Ampère met een schaal van 10 eenheden en een indicatie van het gebied waarbij de batterij nog bruikbaar is.

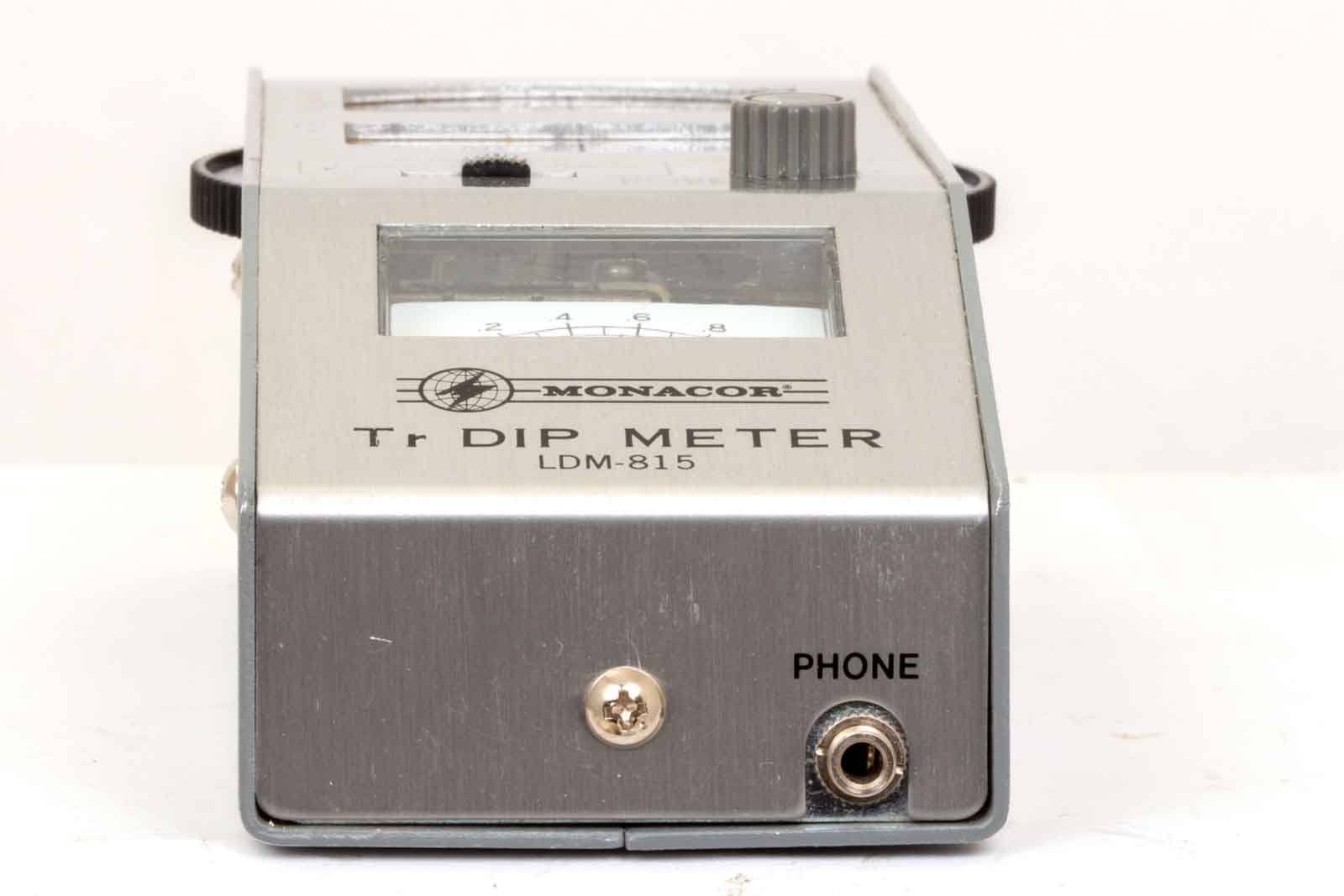

Er kan ook nog een kristal-hoofdtelefoon aangesloten worden zodat het apparaat als golfmeter kan worden gebruikt. (Zie gebruiksaanwijzing)

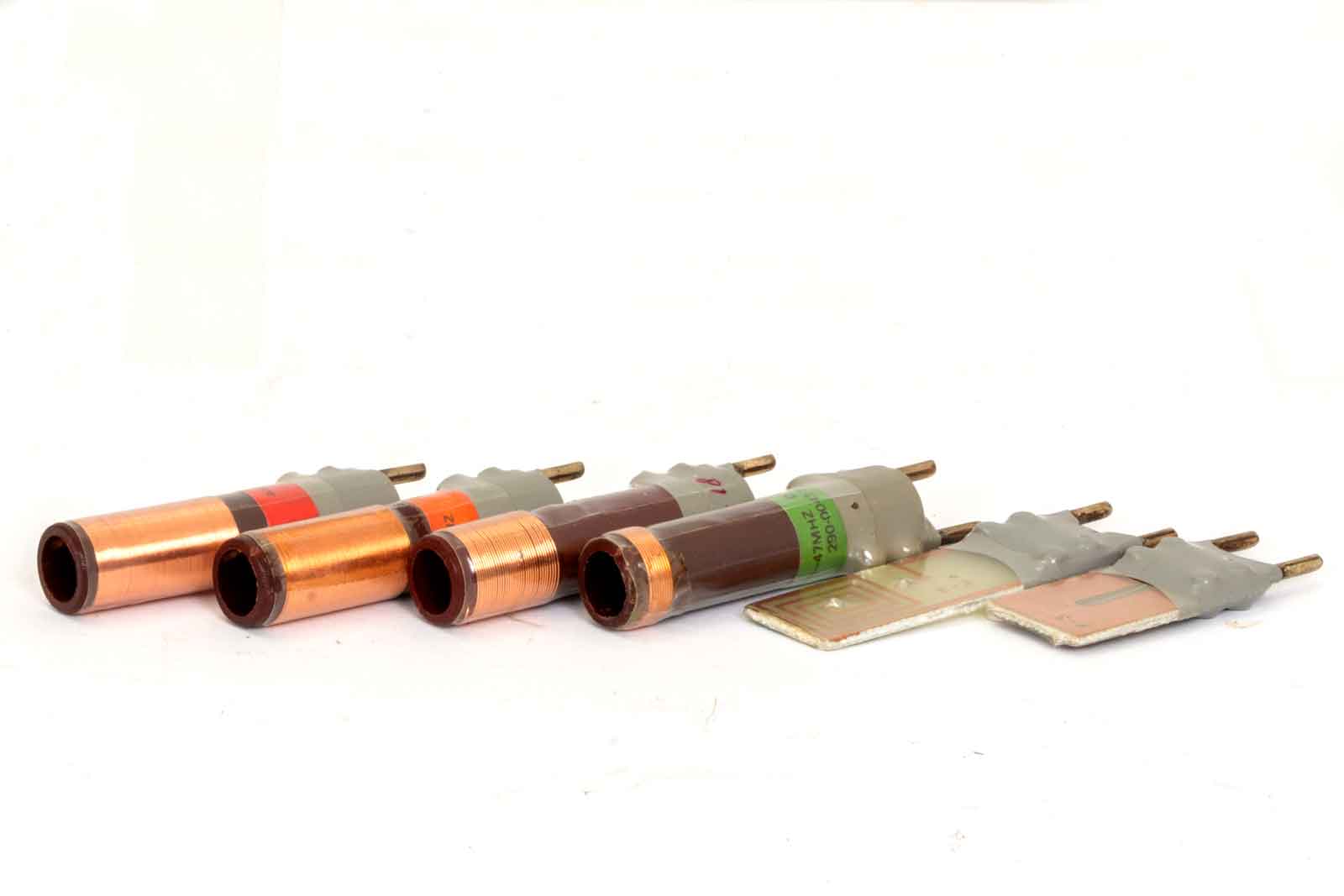

De zes bijbehorende spoeltjes, voor de beide hoogste gebieden als printed circuits uitgevoerd.

Door zes schroefjes los te draaien is het geheel uit elkaar te nemen. Overigens voor een batterijwissel alleen de beide zijkanten losmaken.( vier schroeven)

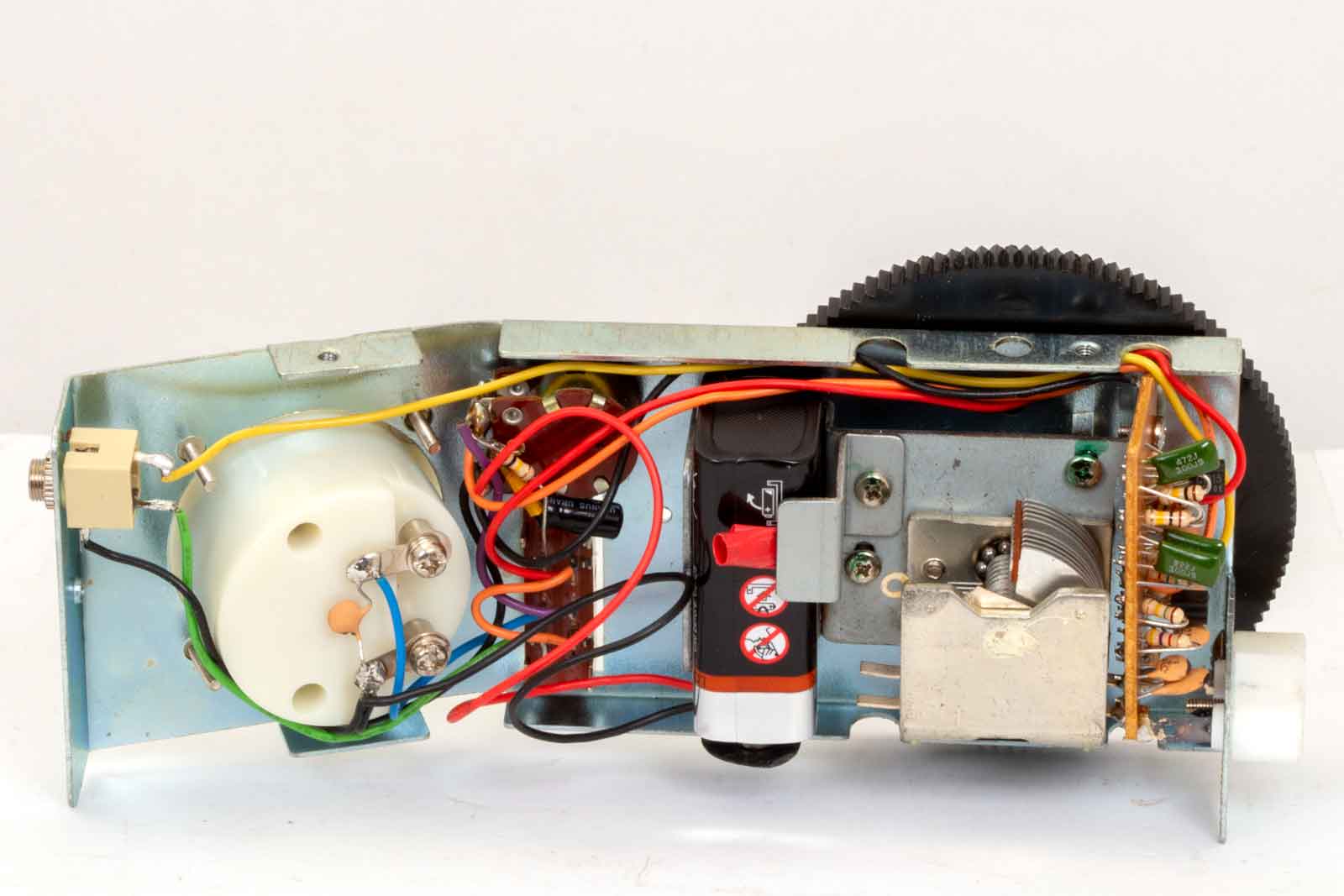

De afstemcondensator is zelfs voorzien van een kogellagertje, ik heb ze wel eens slechter gezien!

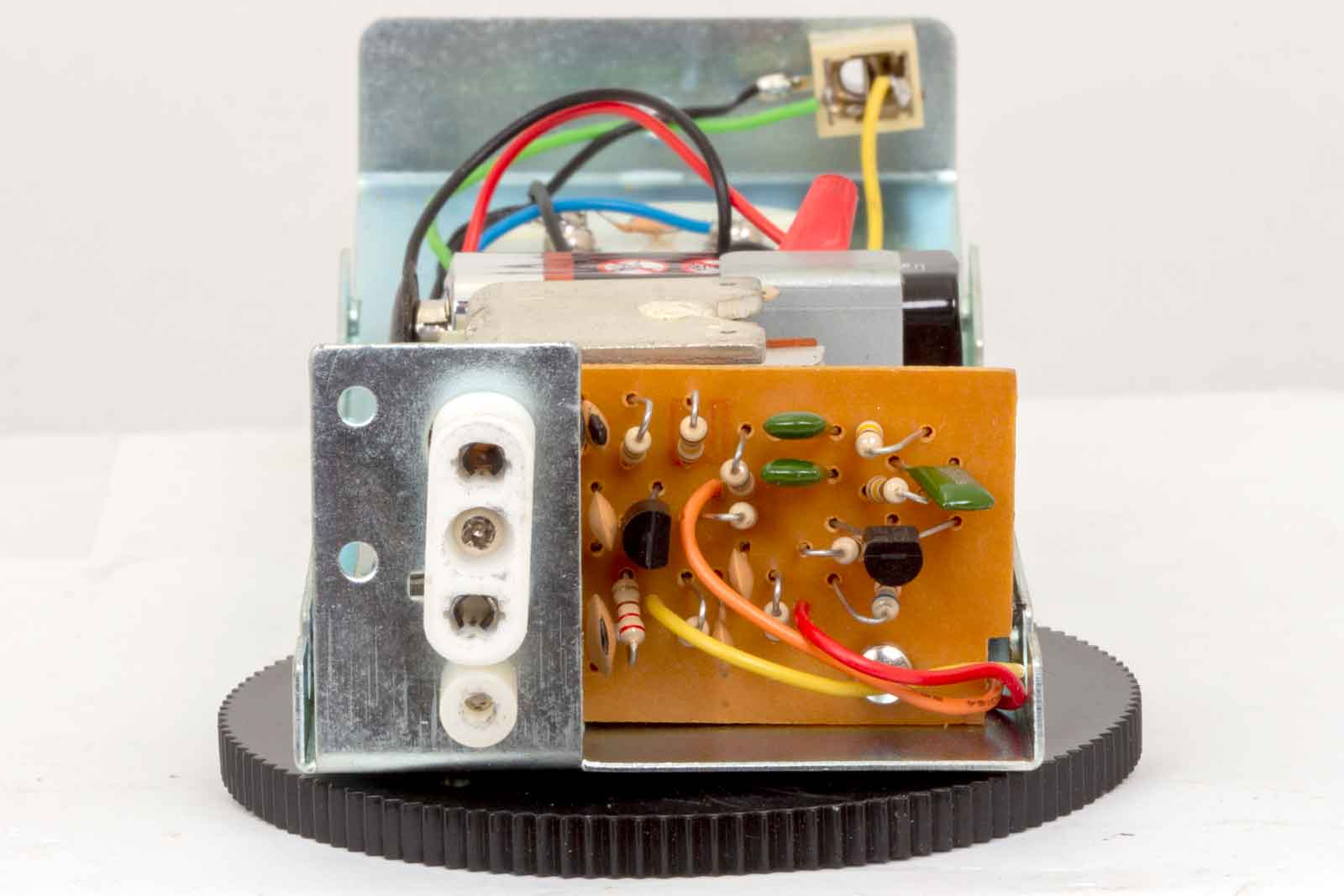

Alle electronica is keurig bij de afstem-C gemonteerd zodat de leidingen zeer kort zijn gehouden.

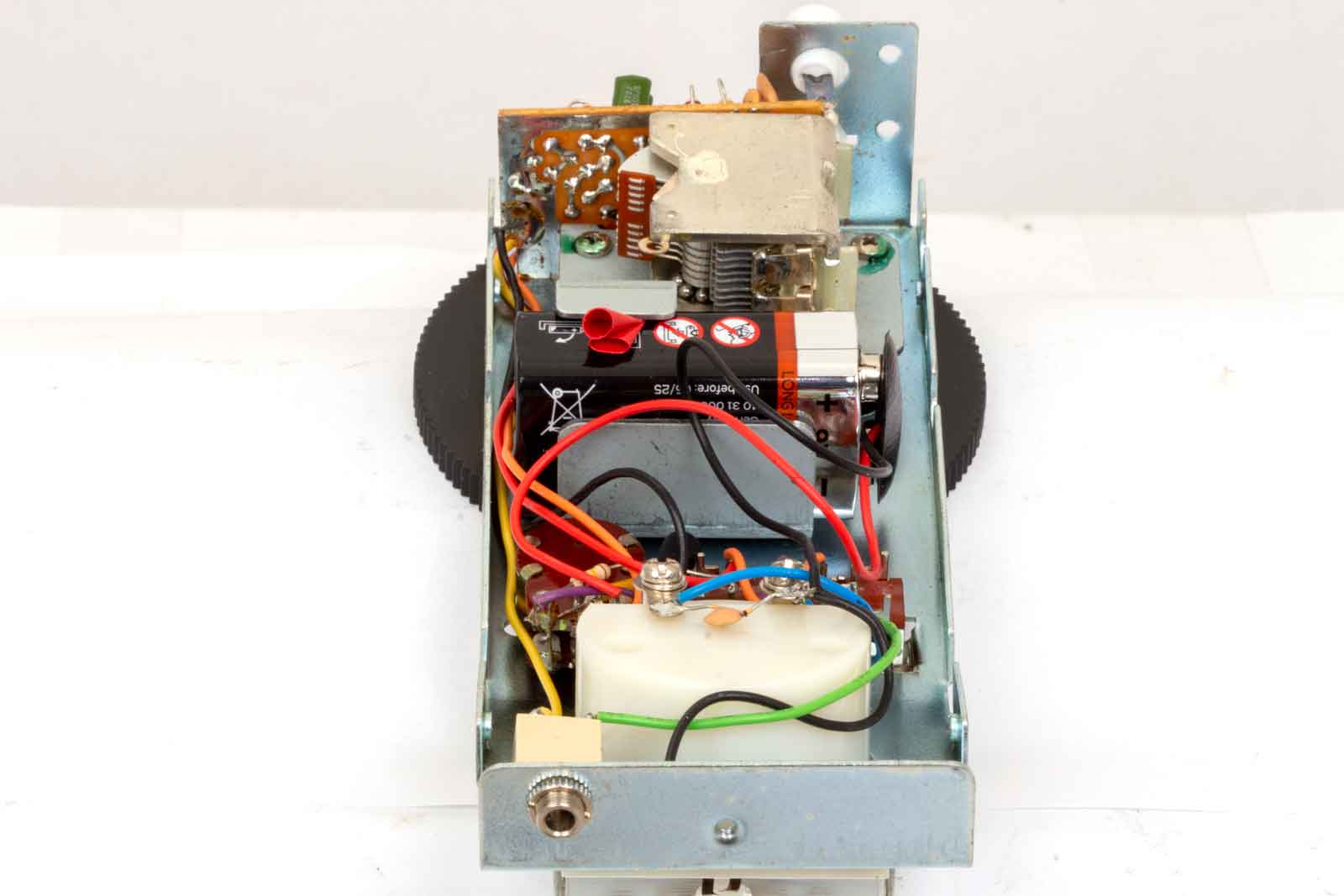

In het midden de 9-Volts batterij en op de voorgrond het meetinstrument.

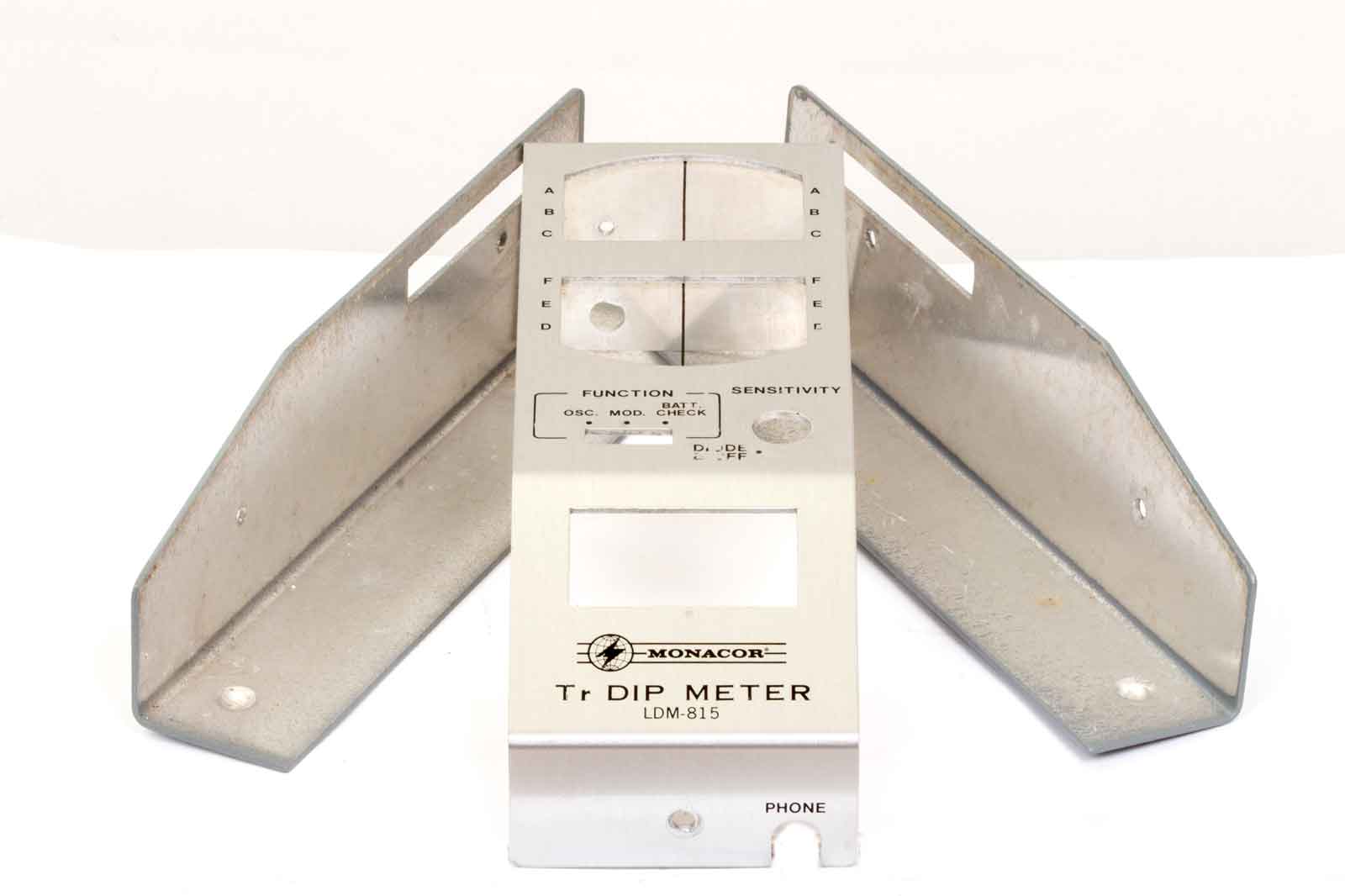

De drie delen van de kast. Het instrument is best wel degelijk gemaakt.

De handleiding in pdf.  Deze handleiding zit wat vreemd in elkaar, dus even oppassen met de bladzijdenummers!!!
