De Hewlett Packard 410BR en 410B BuisVoltMeter

Een prachtig precisie-instrument van Hewlett-Packard. Ik weet niet hoe het komt, maar ik heb altijd een voorliefde gehad voor dit merk.
De prachtige oscilloscopes die ze maakten, vooral die met de geribbelde metalen ring aan de voorzijde bij de beeldbuis.

Dit instrument heb ik gekregen van een oud-leraar, aan wie ik erg veel te danken heb en waarmee ik na 45 jaar een heel erg gezellig gesprek had. ( Dank Roel !!)

De 410B, van 1950 is de opvolger van de 410A, die in 1946 op de markt gebracht werd.
In 1952 kostte het apparaat $ 245.
Het is een buisvoltmeter, waarvan het frequentiebereik loopt van 20 Hz tot 700 MHz. Dat is heel wat.
Er zijn twee uitvoeringen:

De "rackmount-uitvoering", de 410 BR.

Het "desktop-model", de 410B.

Het binnenwerk is op enkele details na gelijk, het schema is geheel identiek.







De Rackmount uitvoering.

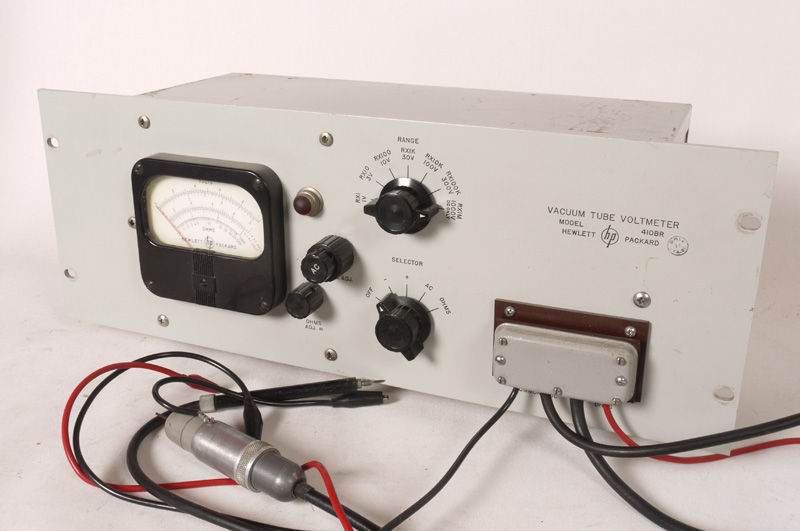

Het vooraanzicht met de probe en meetpennen.

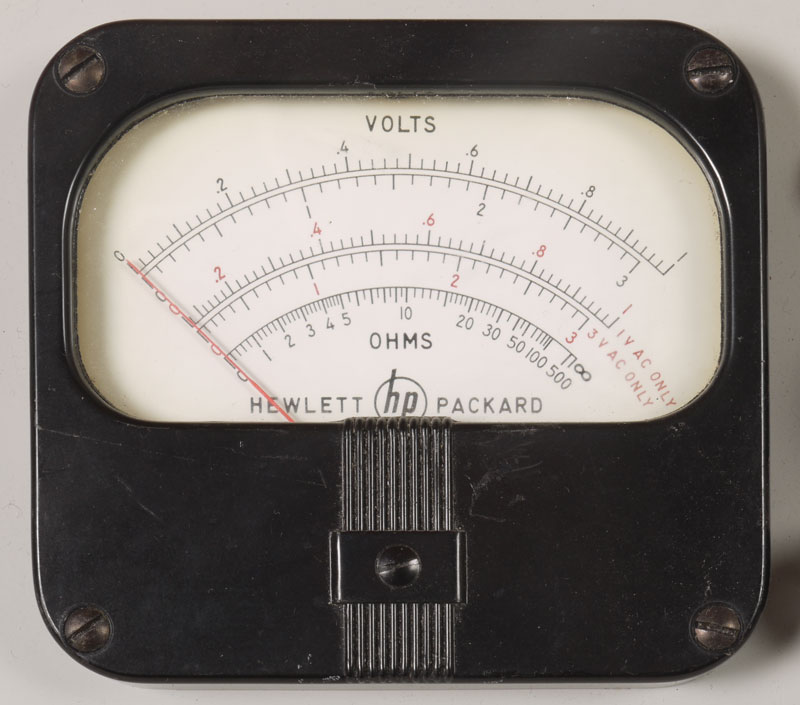

De meter-schaal,

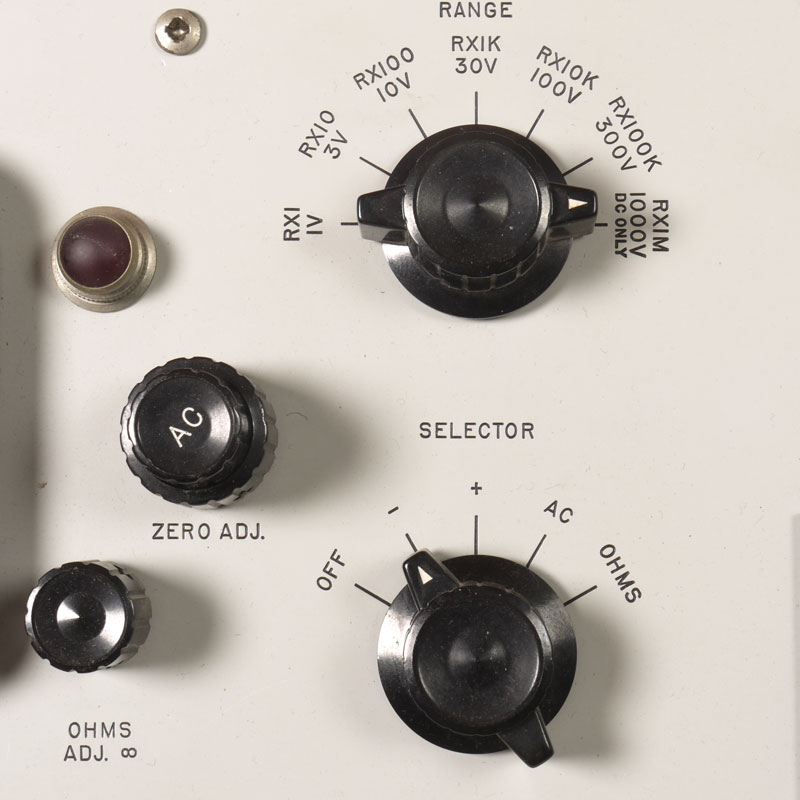

De bedieningselementen van de meter.

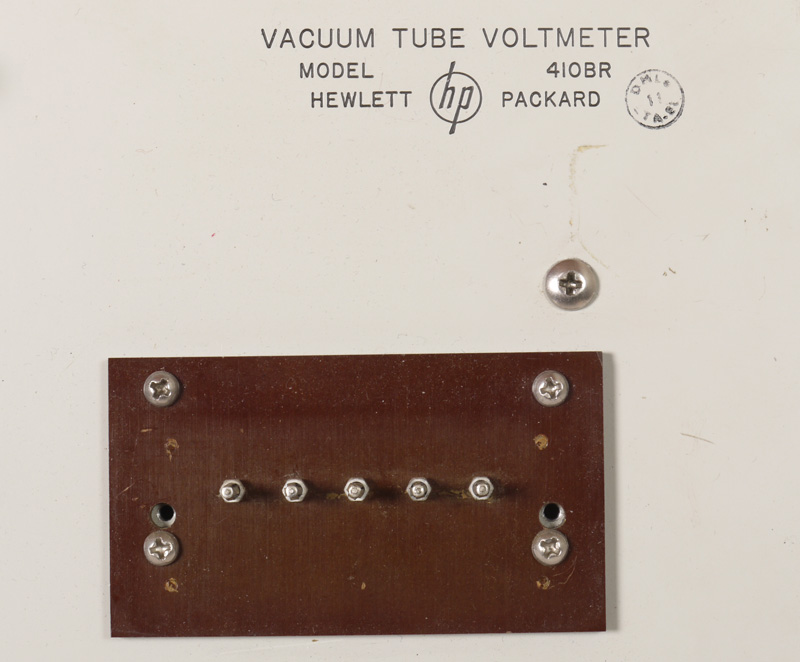

De type-aanduiding met het aansluitblok voor de meet-probes.

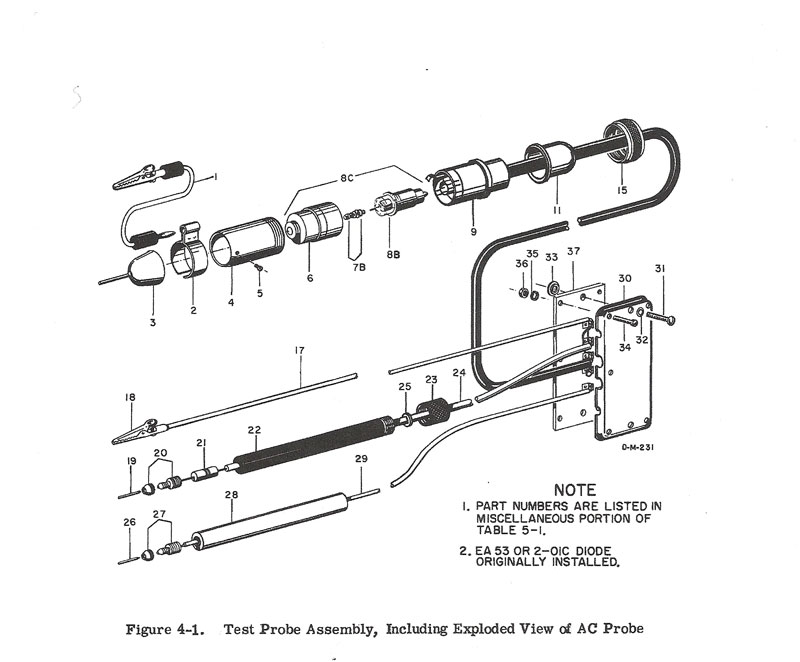

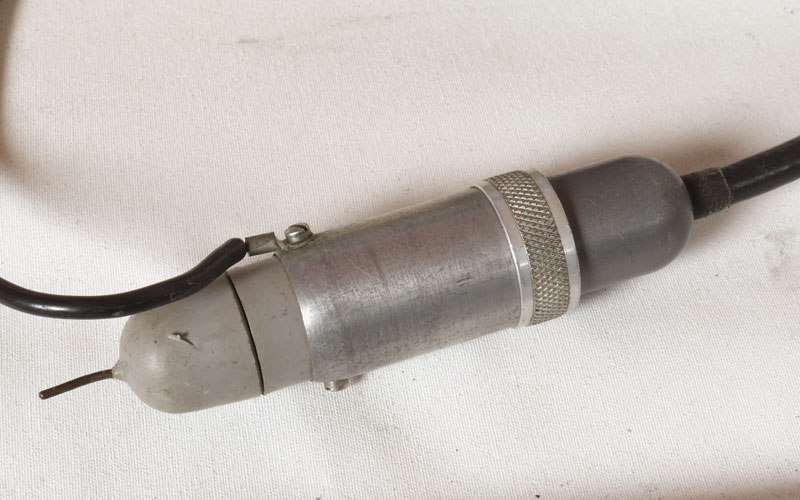

De probe bevat normaal gesproken een diode 2-01 C van Eimac, deze heeft een gloeispanning van 5 V. Er wordt echter soms ook een EA53 van Amperex toegepast, deze buis wordt gevoed met 6,3 V. Voor het maken van 5 V. wordt een rheostaat toegepast. Verder is bekend dat de kabel naar de probe nog wel eens kortsluitgevoelig kan zijn, dus bij niet warm worden van de kop is niet altijd de buis de schuldige.

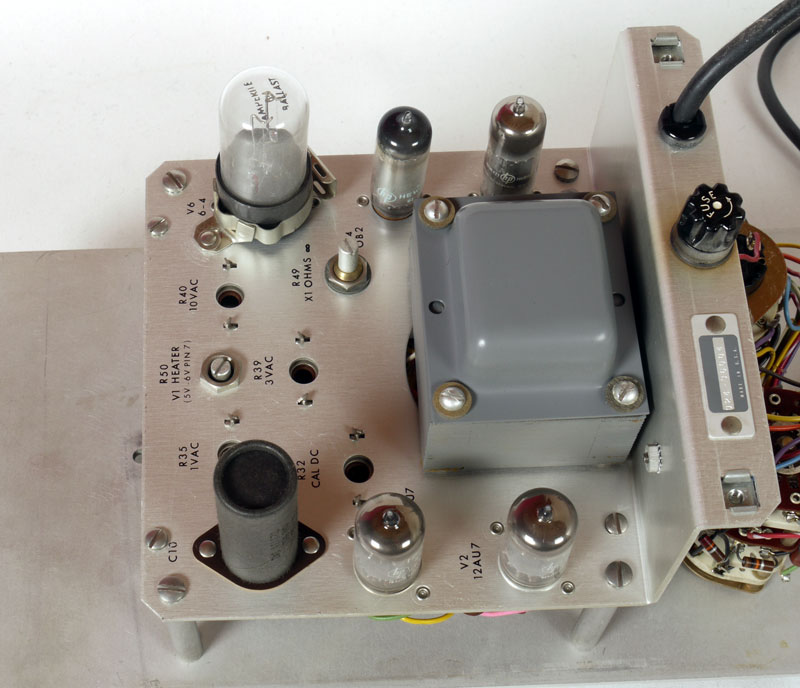

Bovenaanzicht van het chassis, typische HP-bouwmethode. De volgende buizen worden gebruikt, 6X4 gelijkrichter voor de voedingsspanning.
OB2 voor de stabilisatie hier van. Verder 6-4 gloeispannings regulator. Voor de DC-versterker wordt een 12AU7 toegepast, Ook voor de meter-brug wordt dit type buis gebruikt.

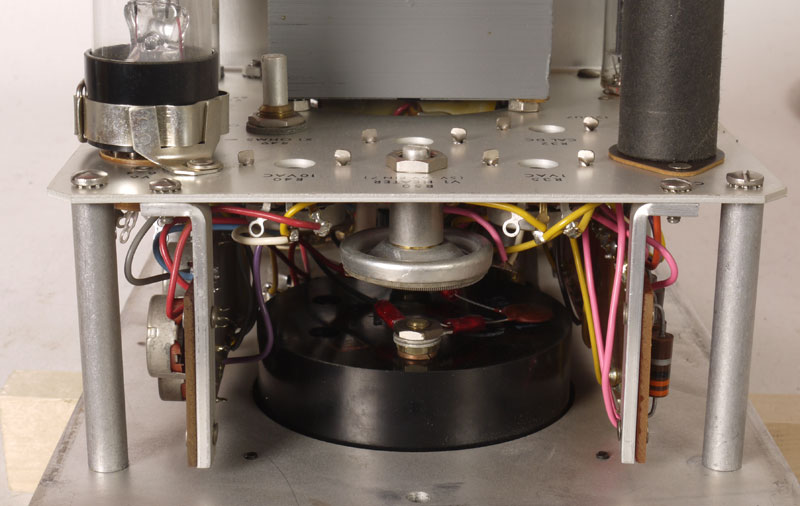

In het midden, net boven het meterhuis is de rheostaat te zien.

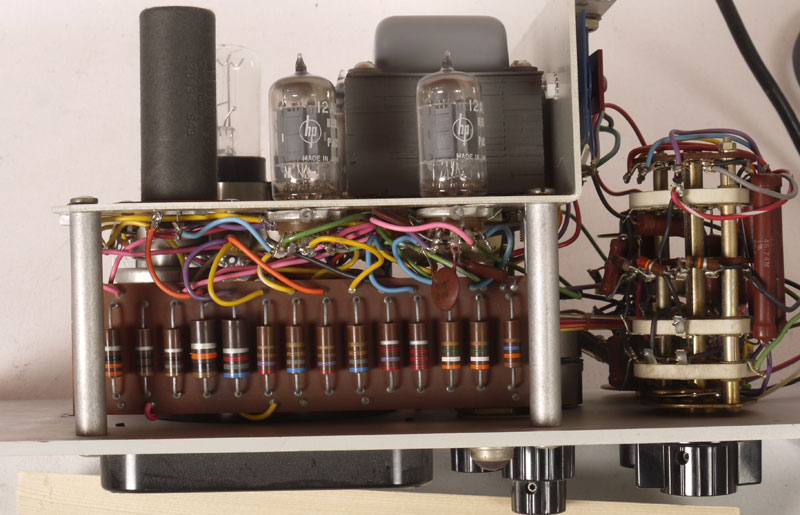

Zijkant met weerstanden en de twee 12AU7's.

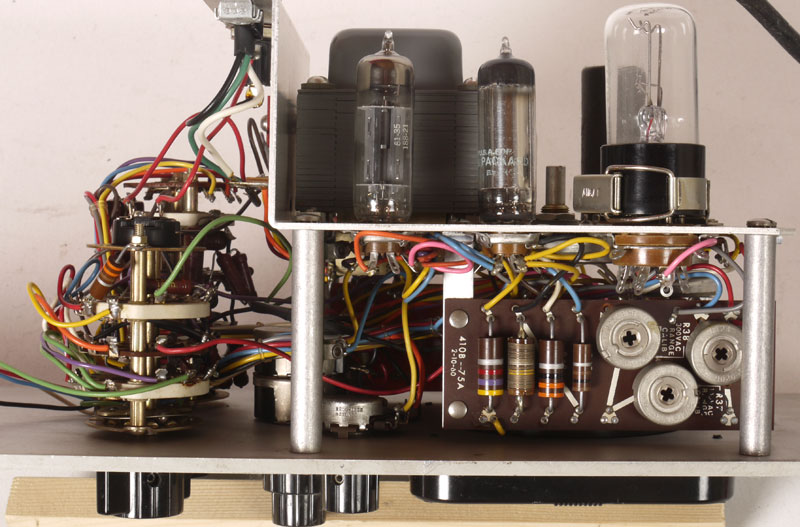

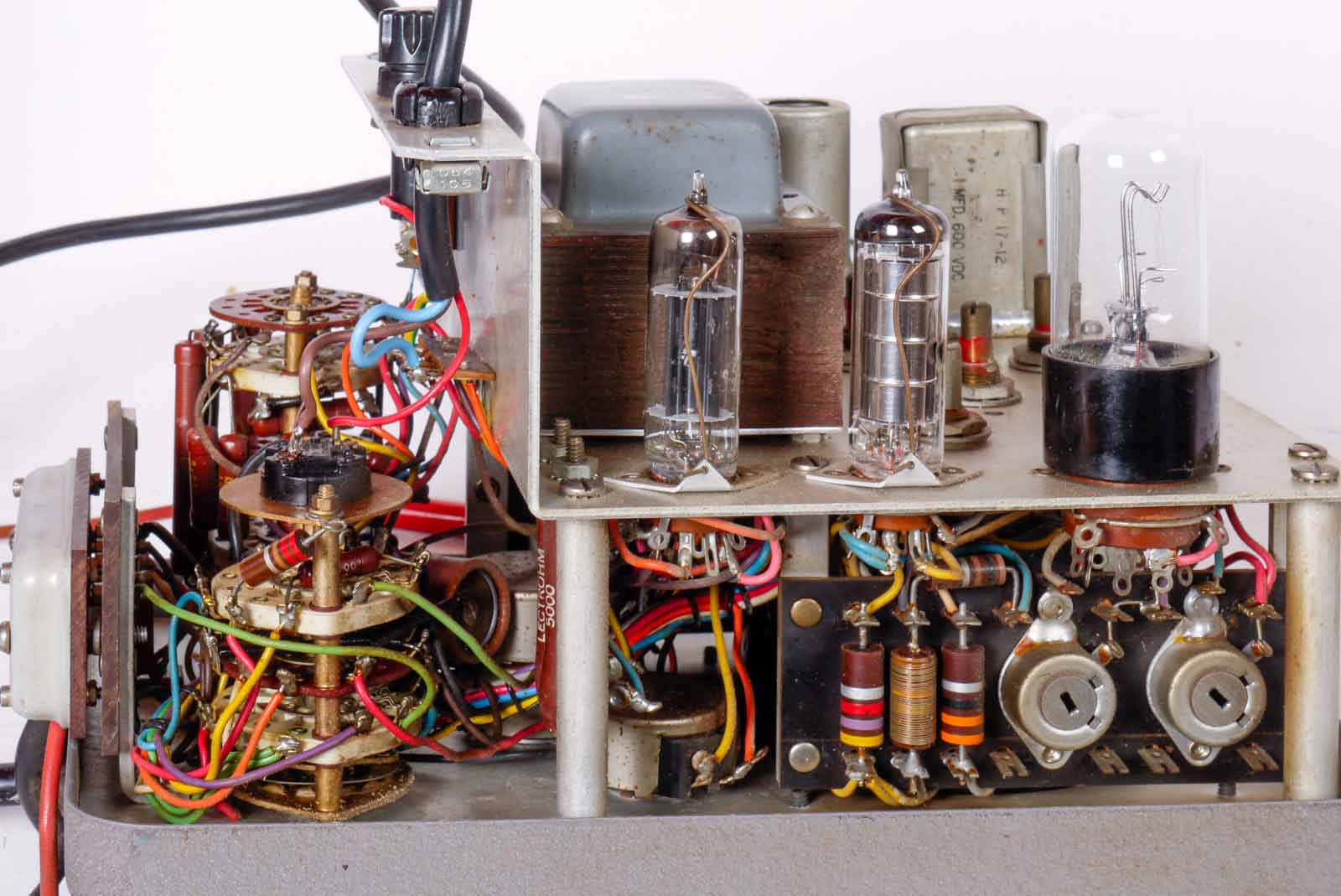

Op deze foto zijn wat trim-potmeters te zien, de gelijkrichter, de stabilisator en de balastbuis.

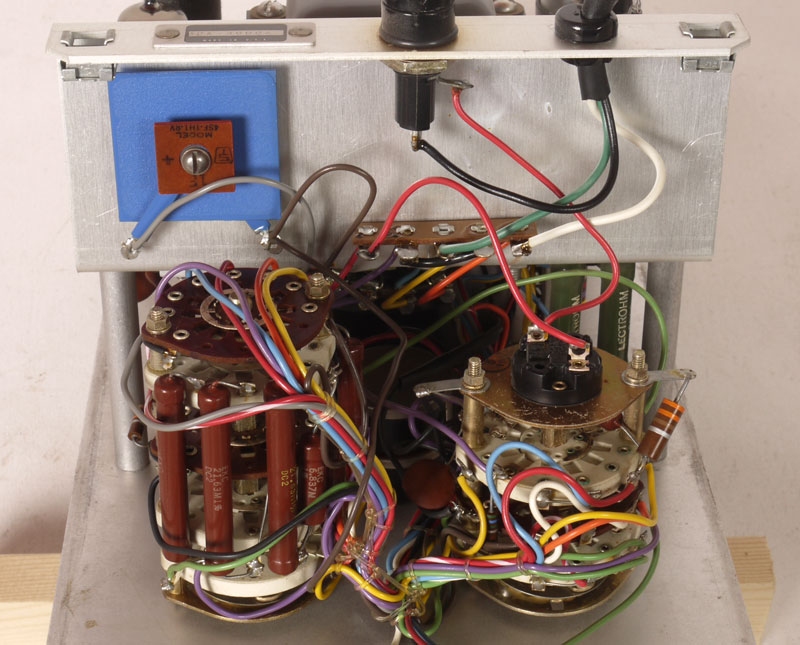

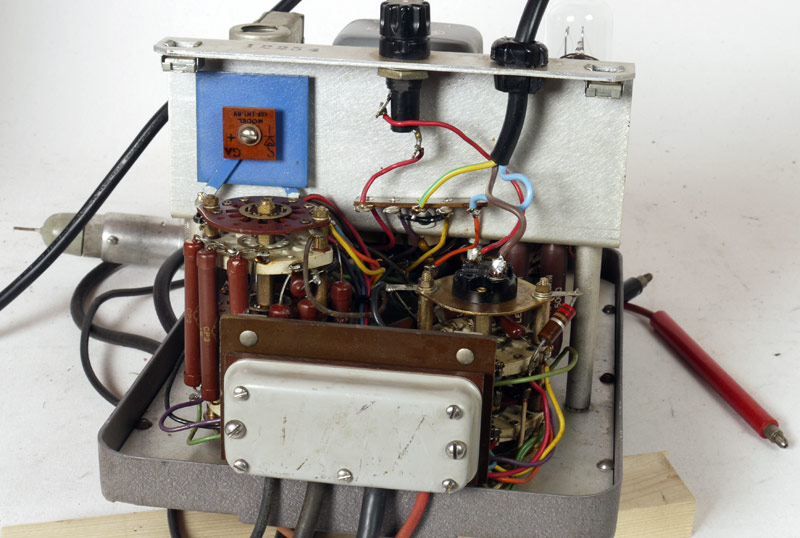

De schakelaars.Het blauwe, vierkante ding is CR1, een seleengelijkrichter, voor de Ohmmeting.

Begin van de pagina.









De 410B, het "desktop" model.

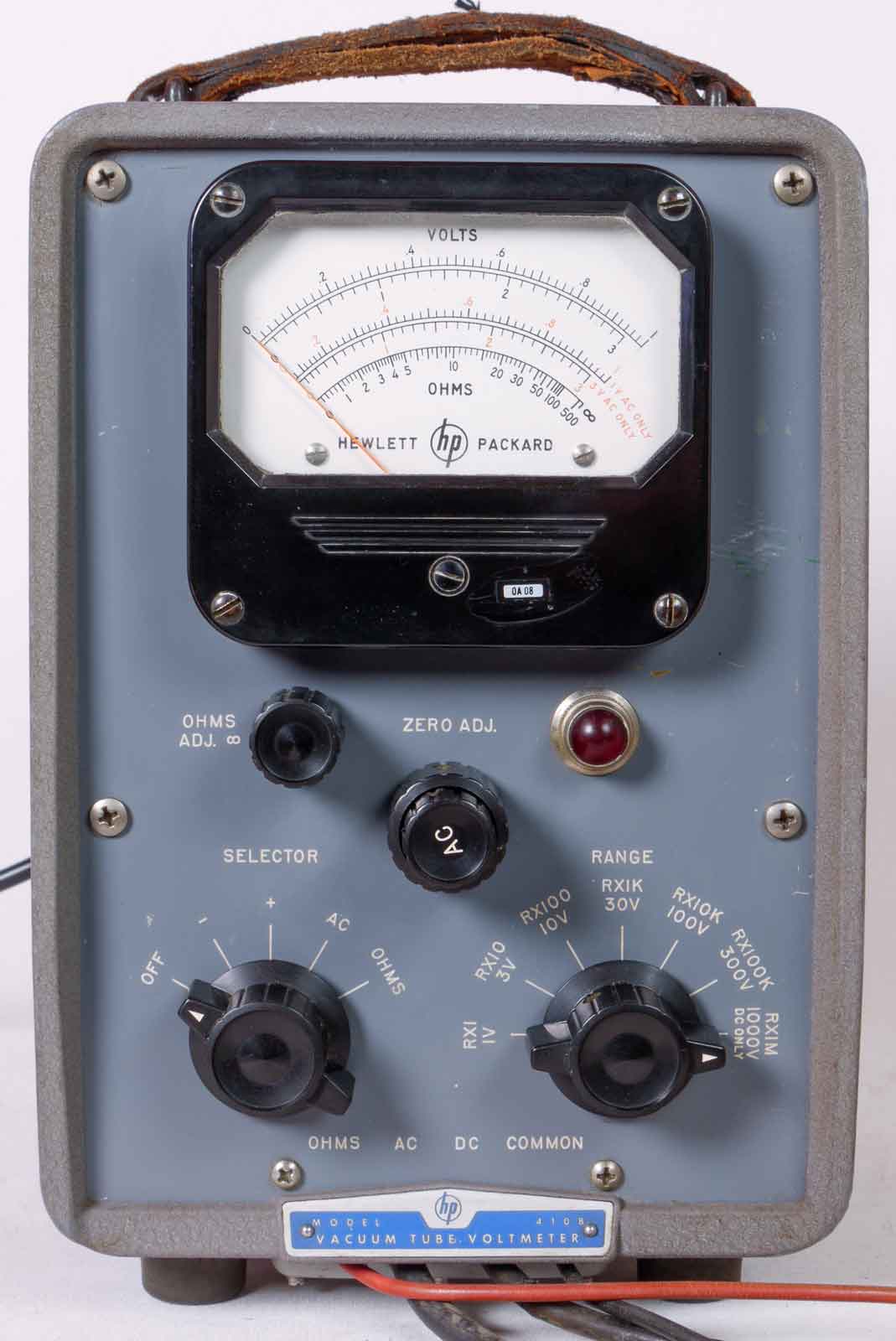

Dit is het desktop-model.

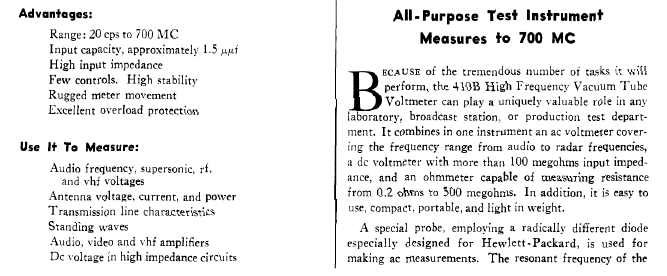

En hier nog wat reclame.

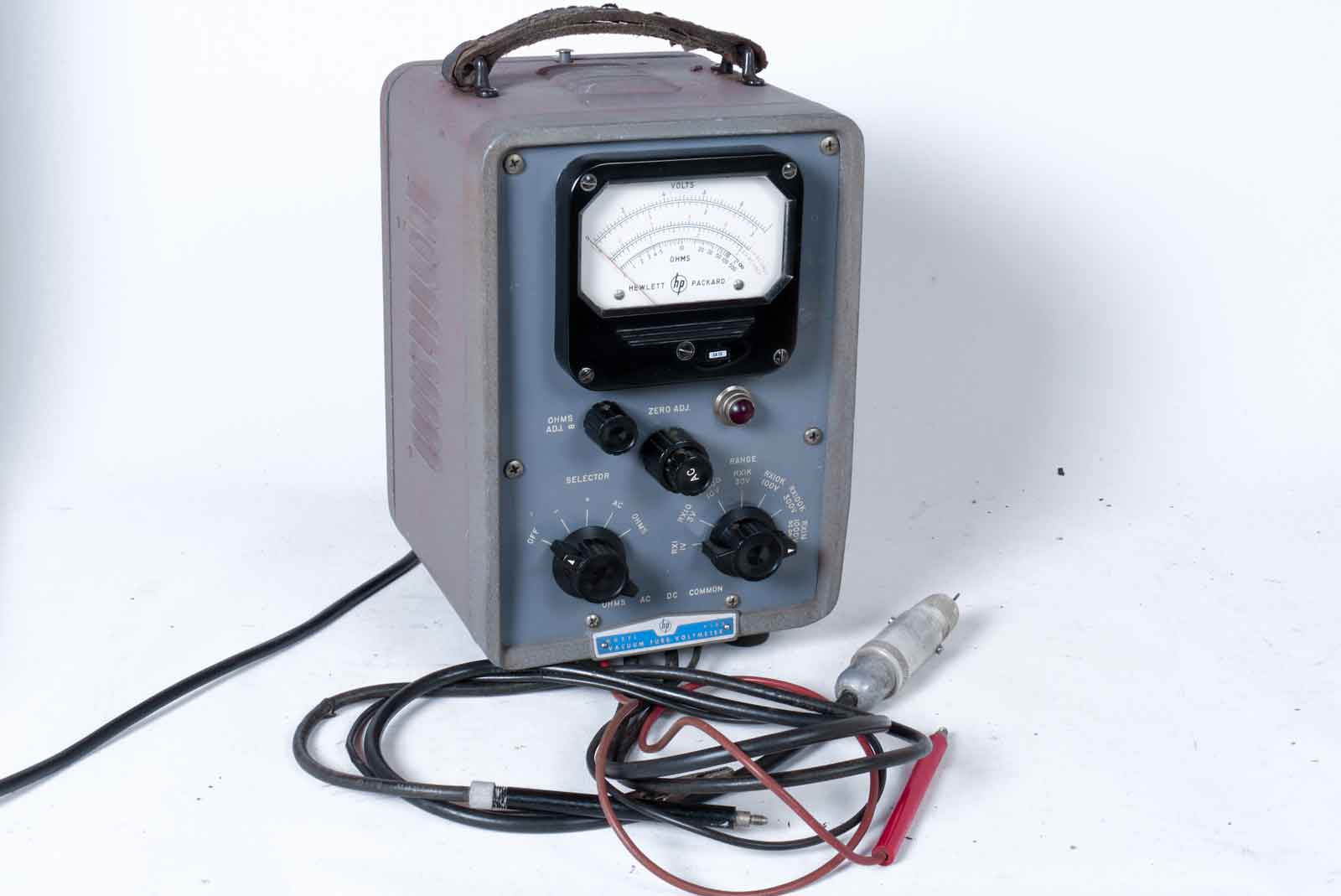

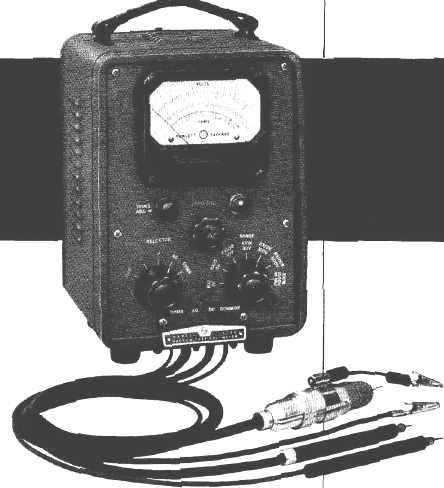

Een afbeelding van de 410B

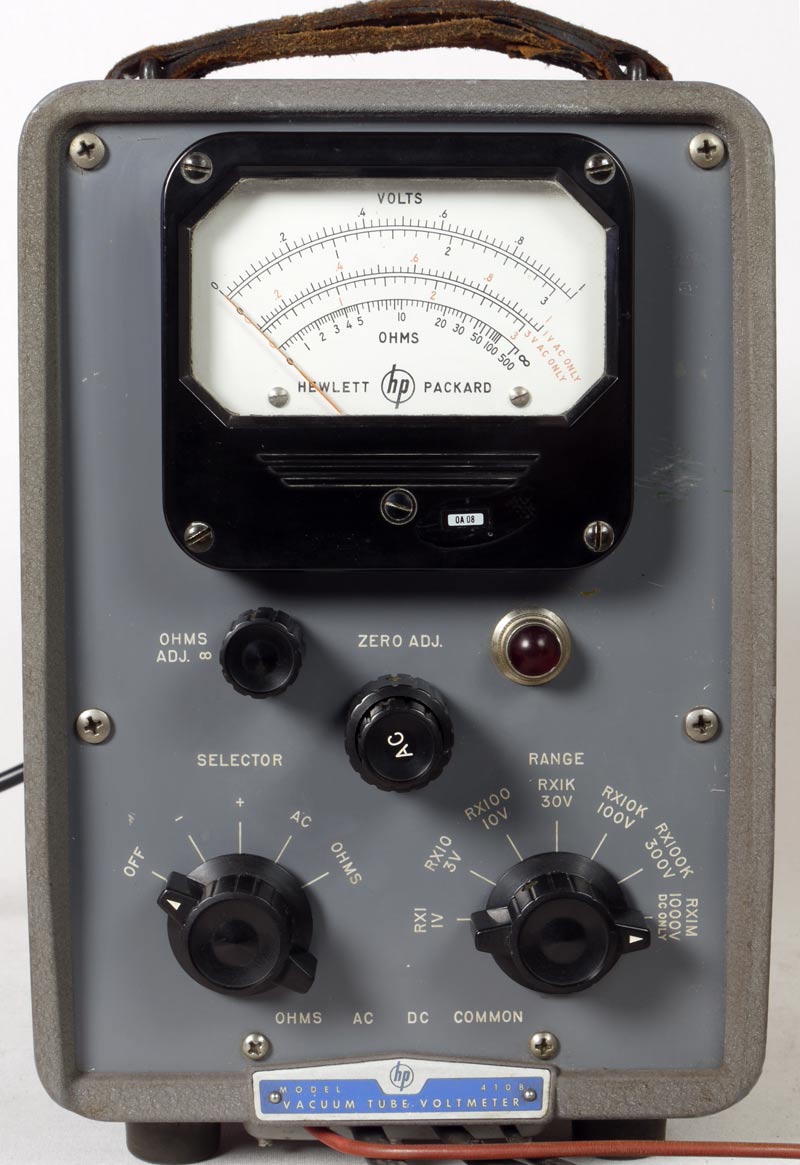

De bedienings-elementen, net als bij de rack-mount, alleen is daar het geheel linksom gekieperd en de teksten aangepast.

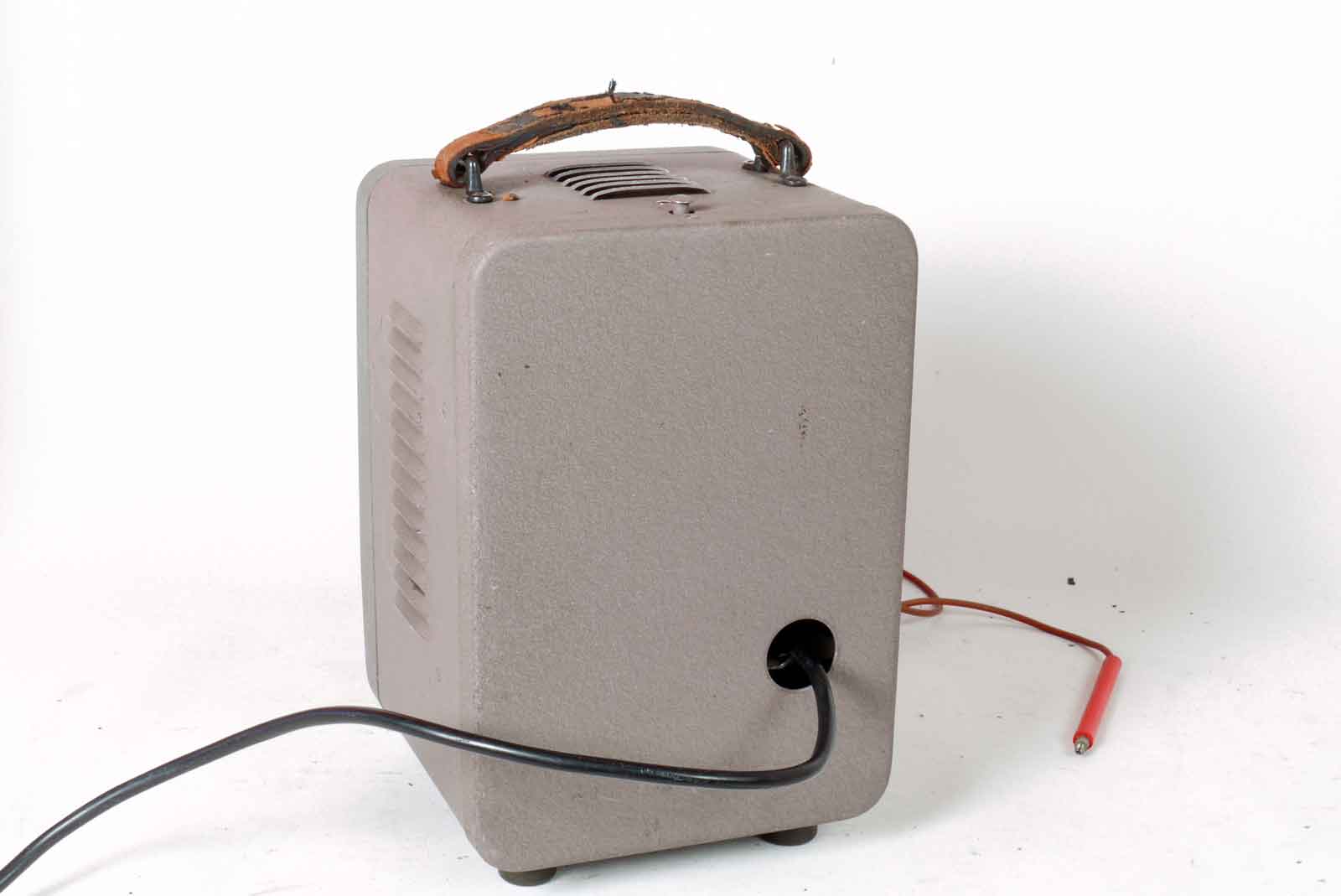

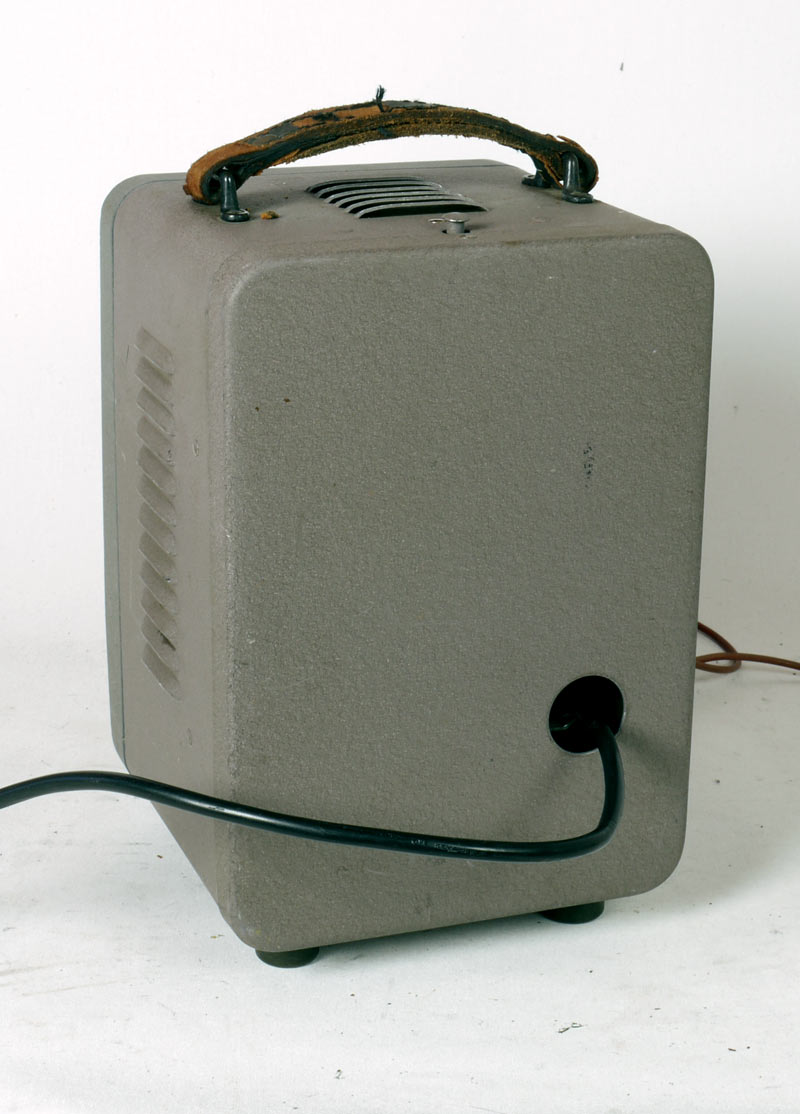

De achterkant met netsnoer.

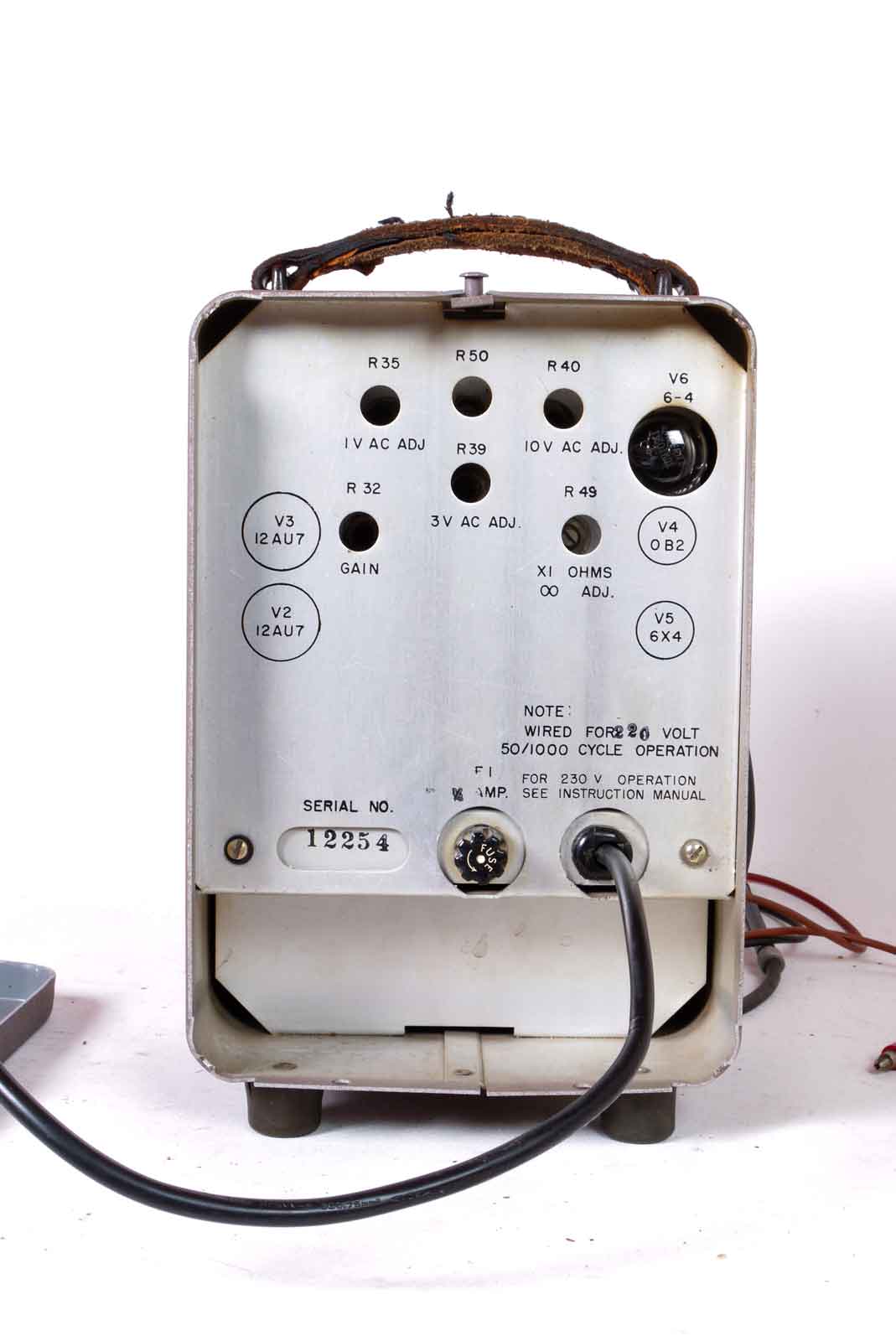

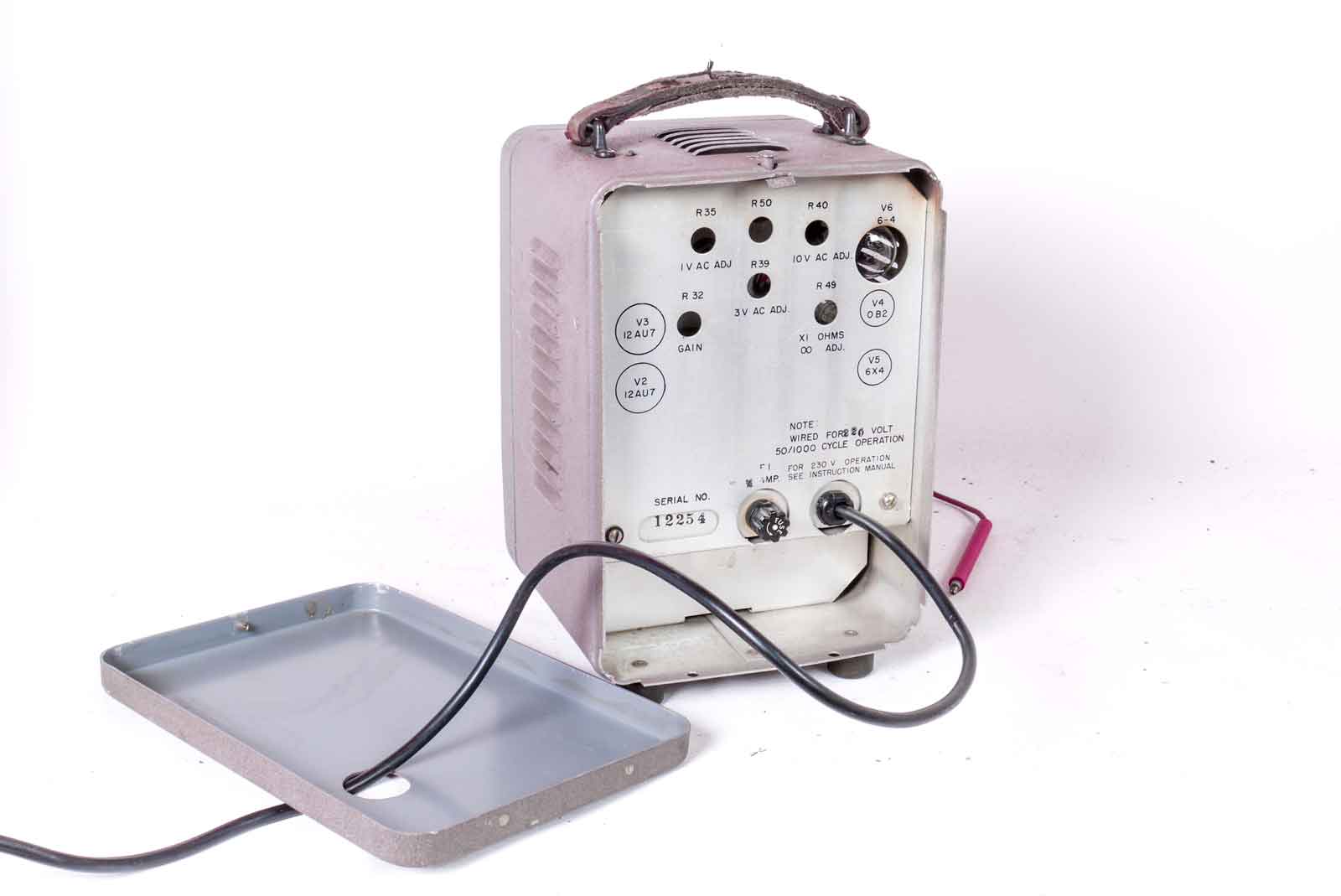

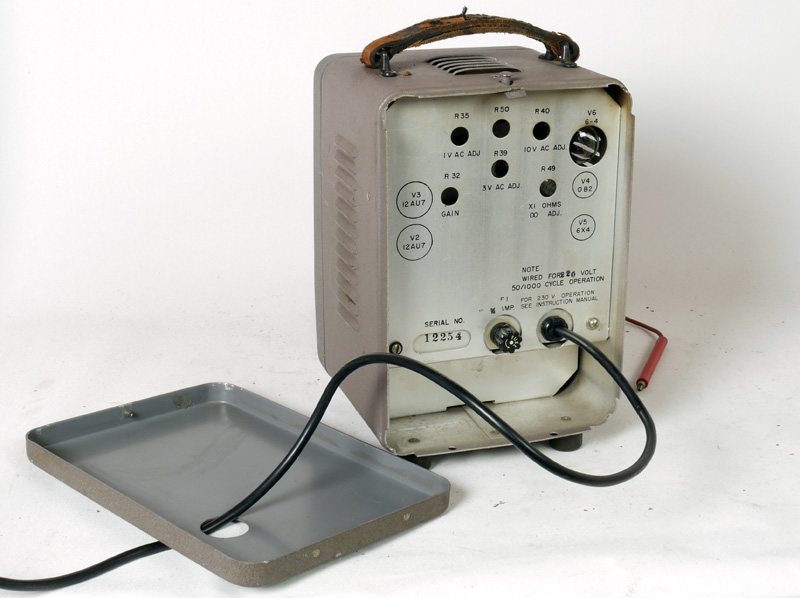

De achterkant kan met een drukknopje verwijderd worden, nu zijn de instelpotentiometers toegankelijk.

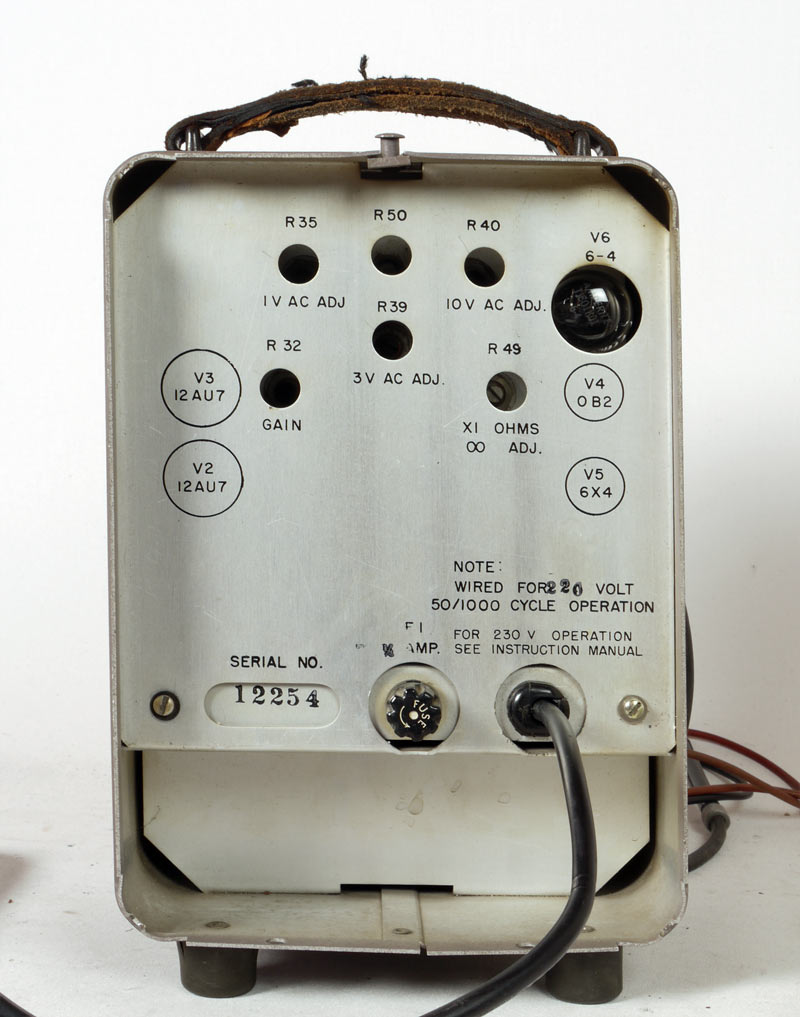

Dit zijn de ijk-instelpunten.

De aansluitingen in deze uitvoering bevinden zich onder het apparaat.

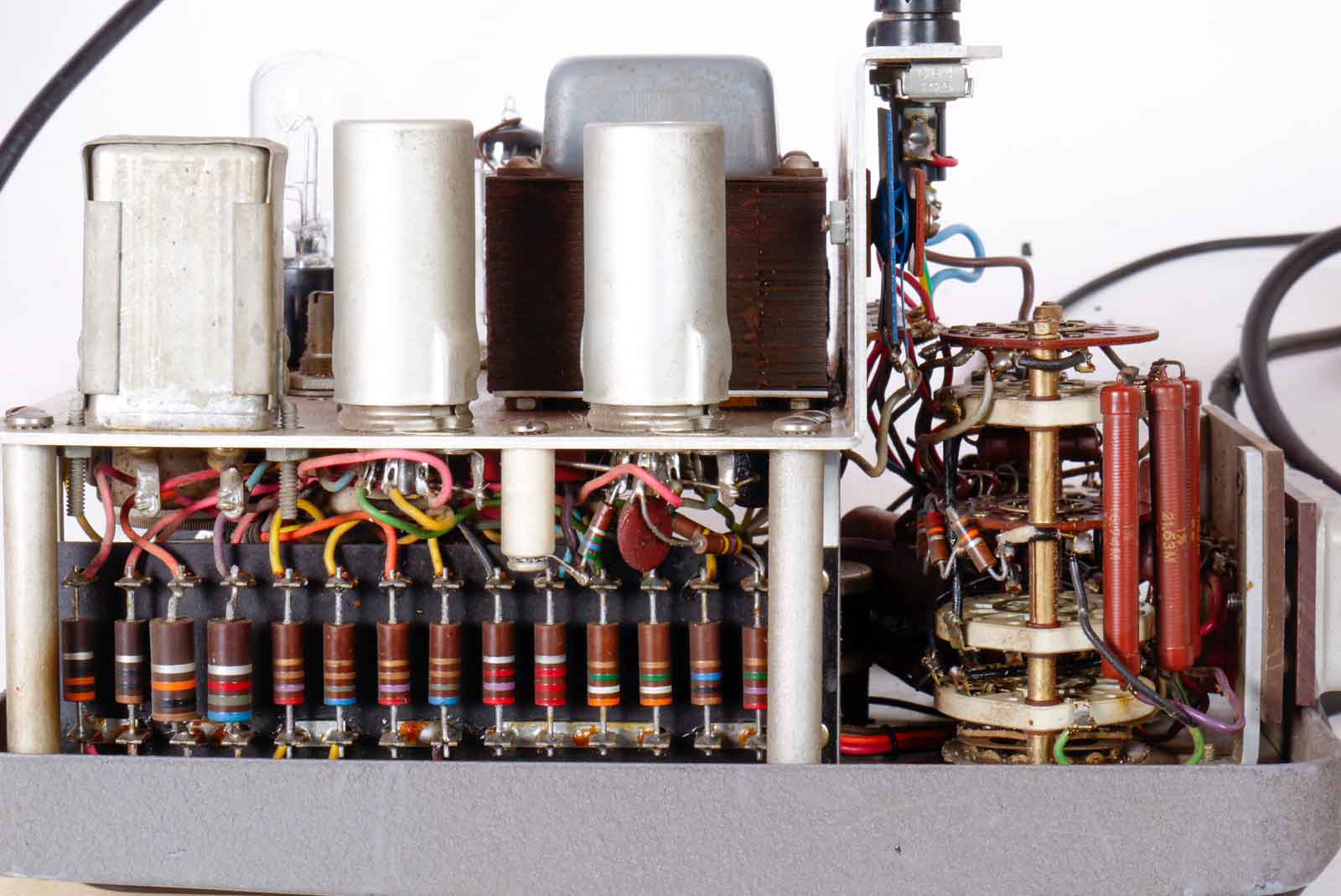

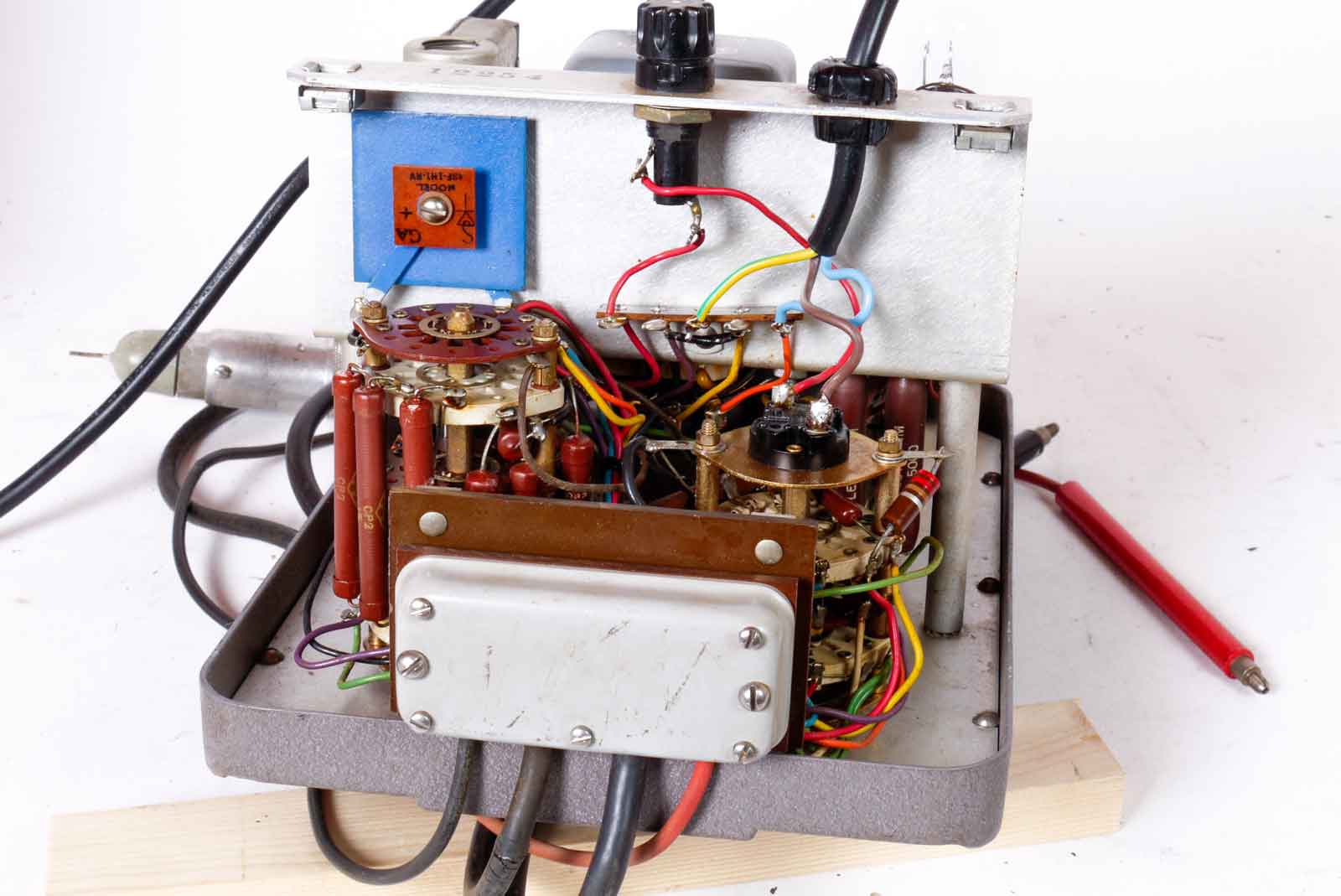

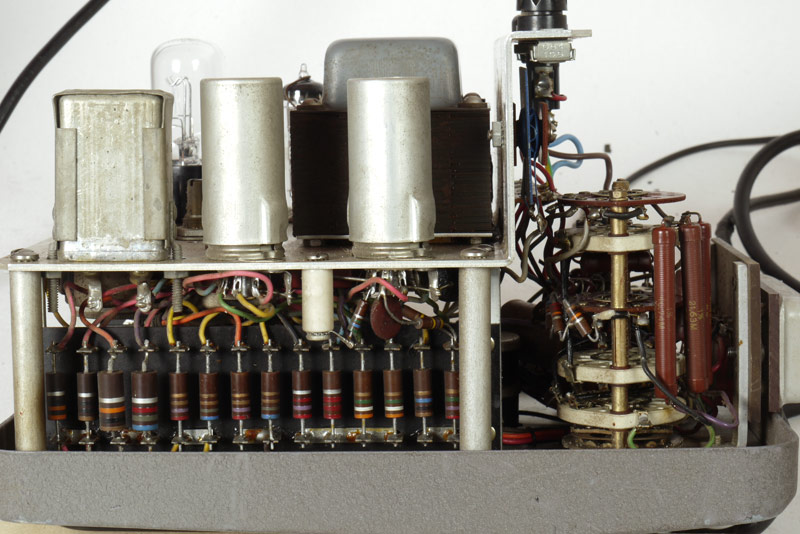

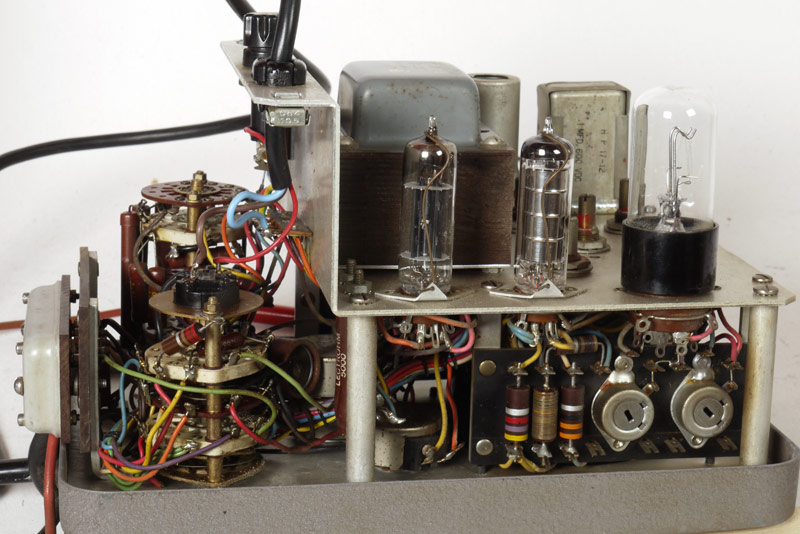

De rackmount heeft links een ronde condensator en deze een blok-condensator. Verder zijn hier de twee buizen van afschermingen voorzien.

Deze zijde is identiek aan die van de rackmount.

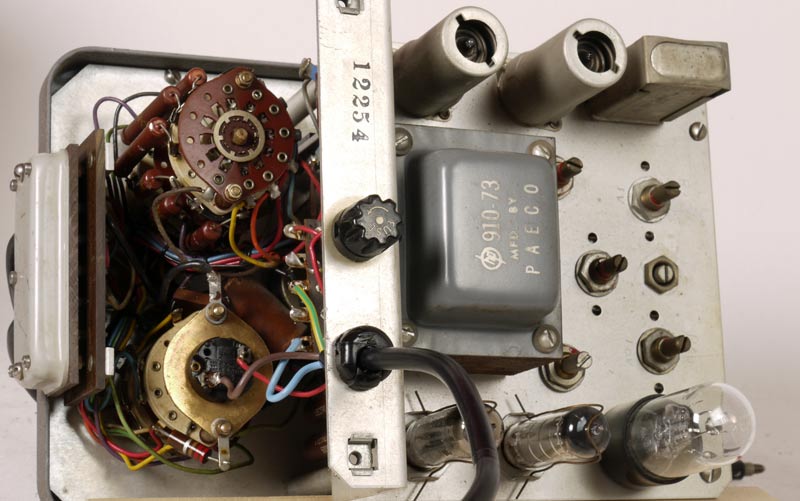

Bovenaanzicht van het instrument.

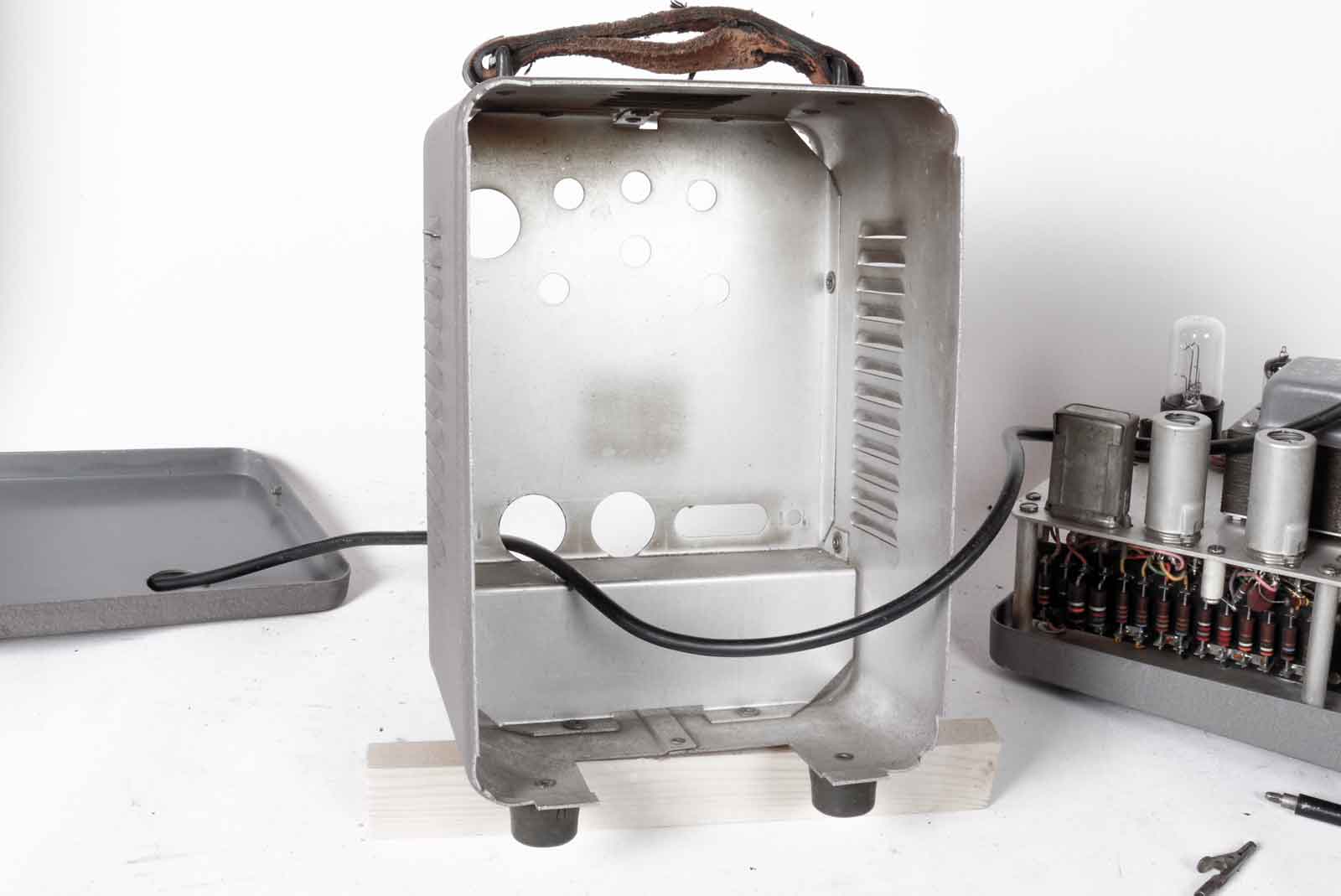

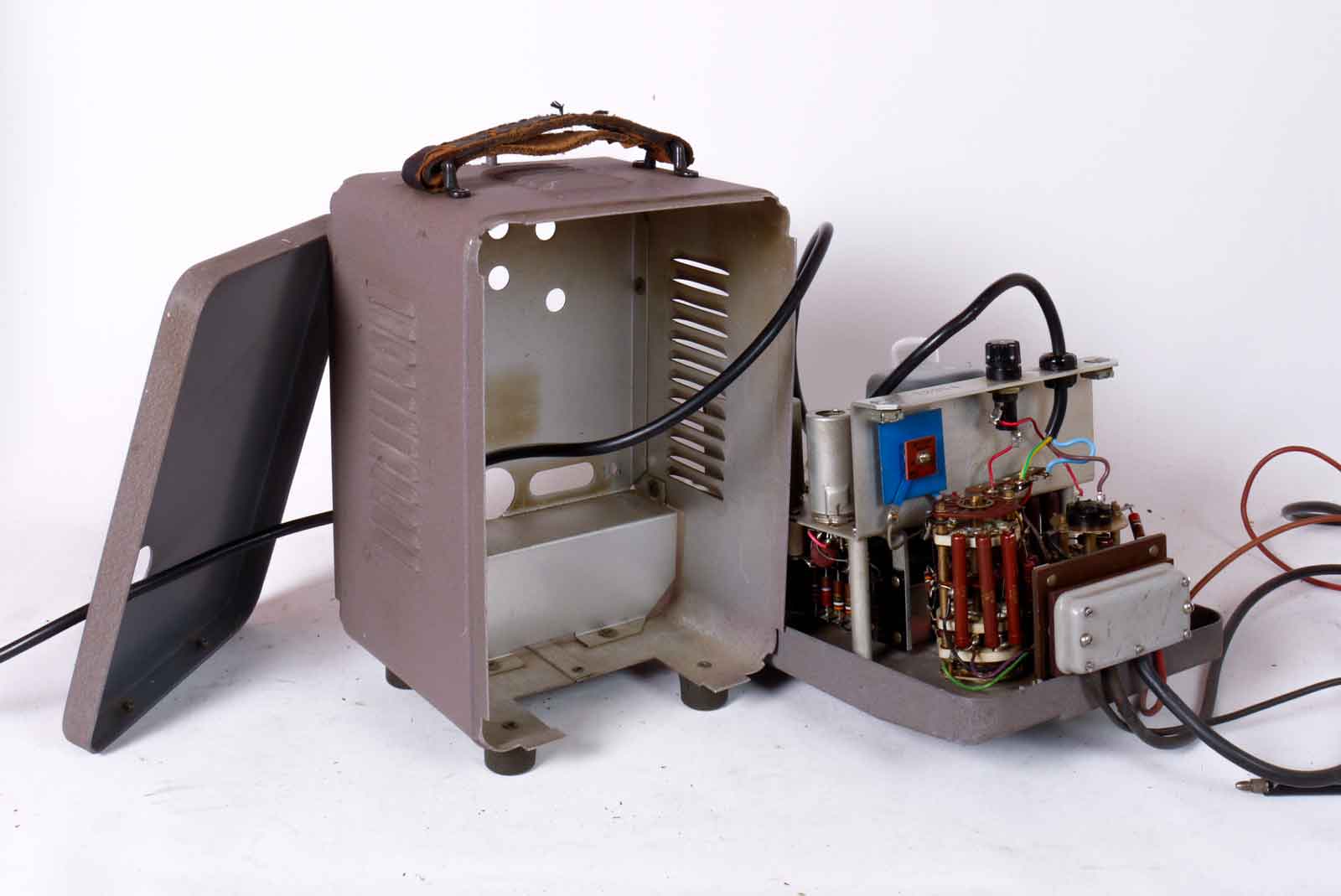

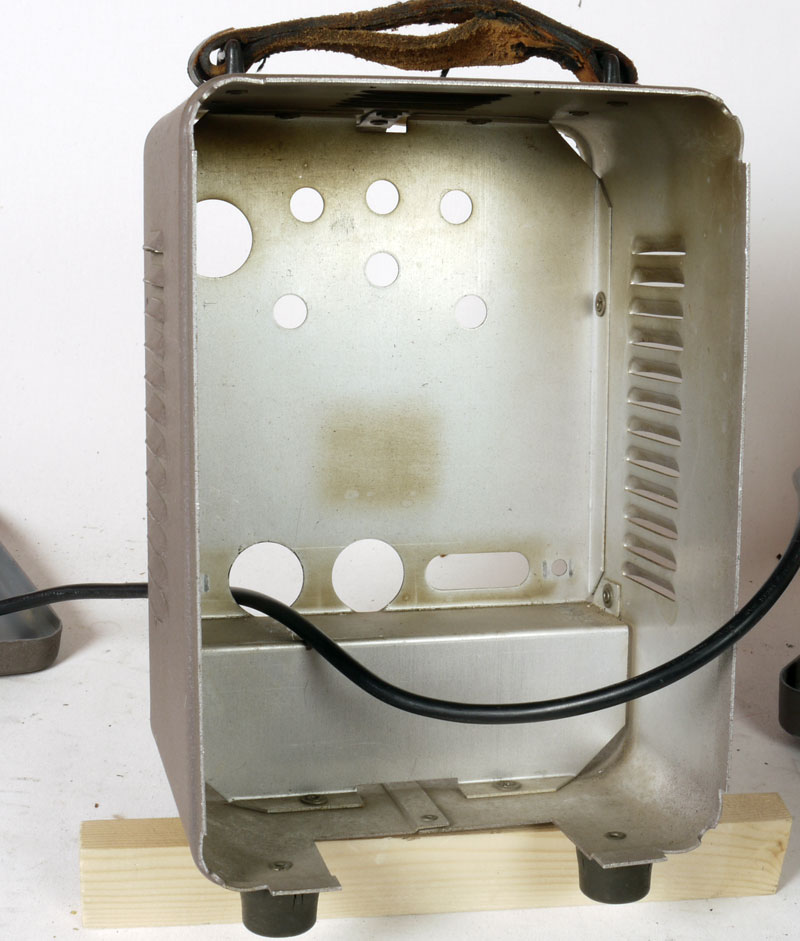

De kast zonder binnenwerk.

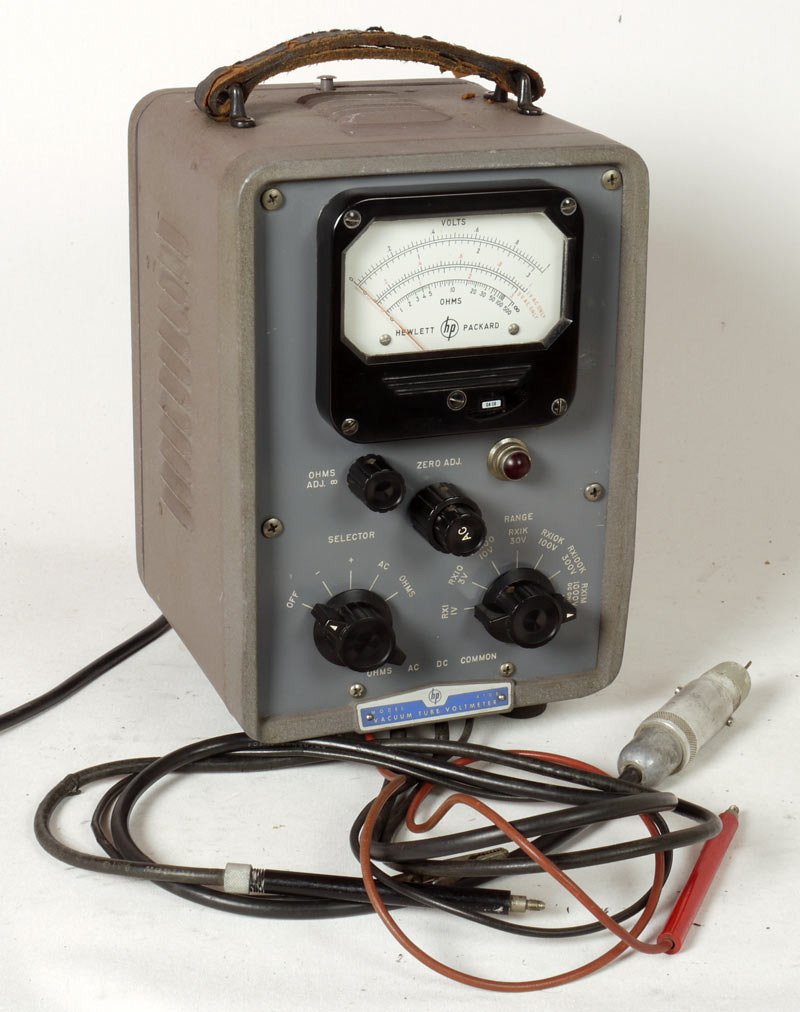

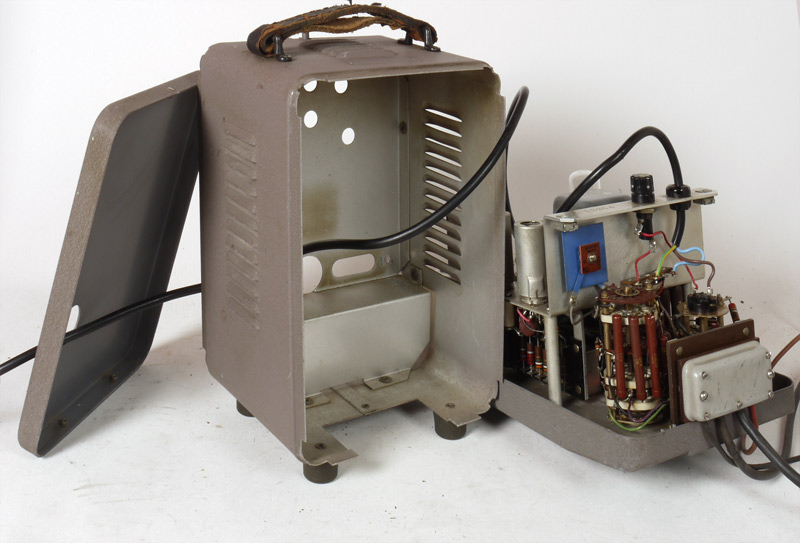

En zo ziet de gehele meter er uit.

Begin van de pagina

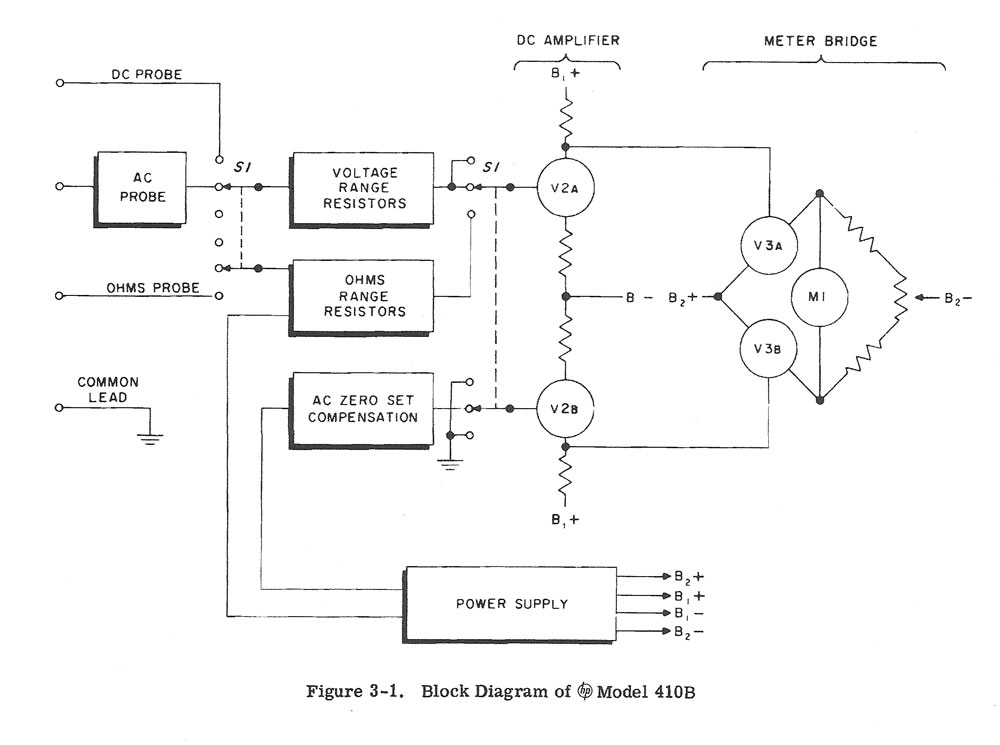

Het blokschema van de 410B.

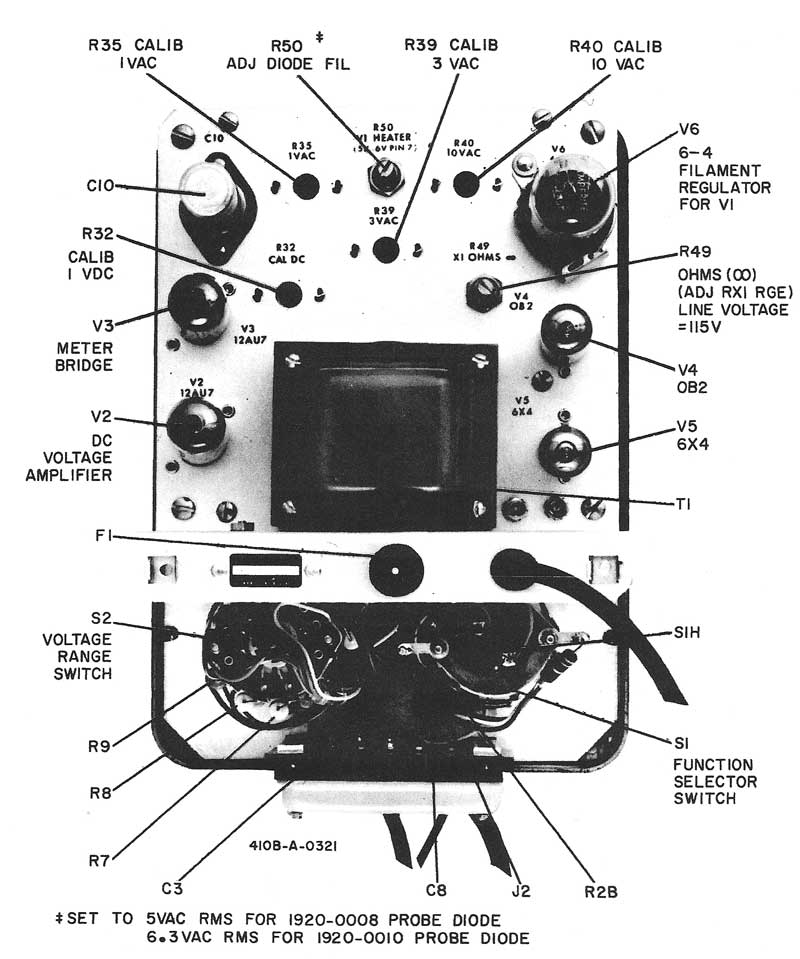

De opbouw van het desktop-model.

De connector met alle meetkabels.

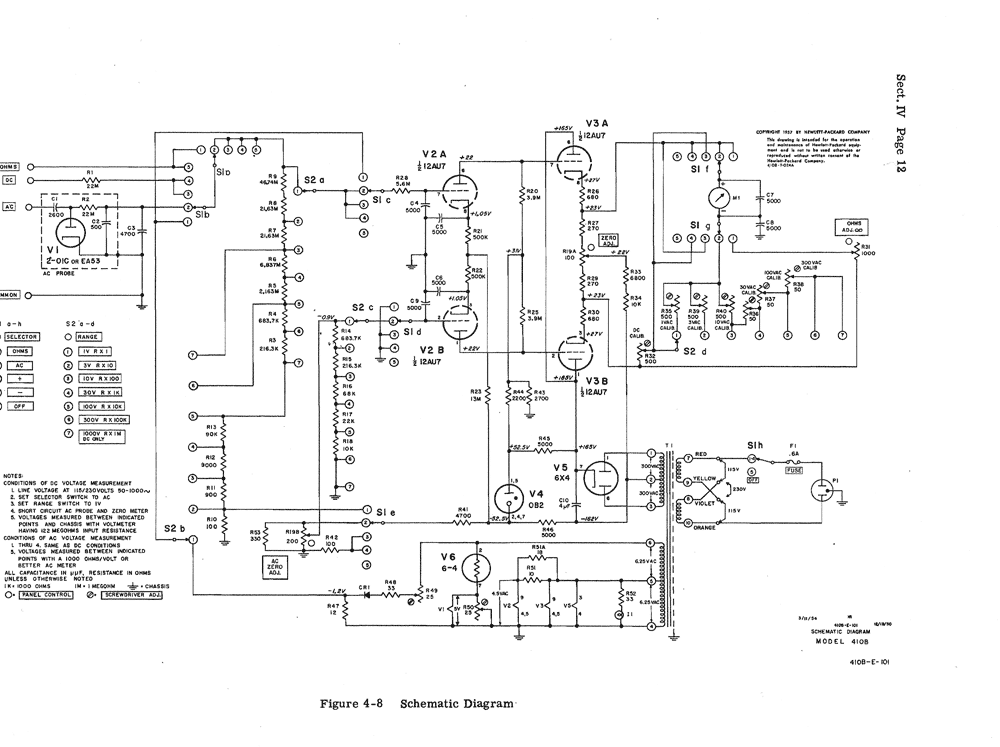

Het schema.

Voor de liefhebbers, hier het complete manual van Hewlett-Packard archives: 410B vacuum tube voltmeter.
