GOERZ Unigor 4p

Een instrument van zeer goede kwaliteit. De Goerz Unigor 4p, een mooie universeelmeter uit 1967, nu, in 2014 ook al weer 47 jaar oud.

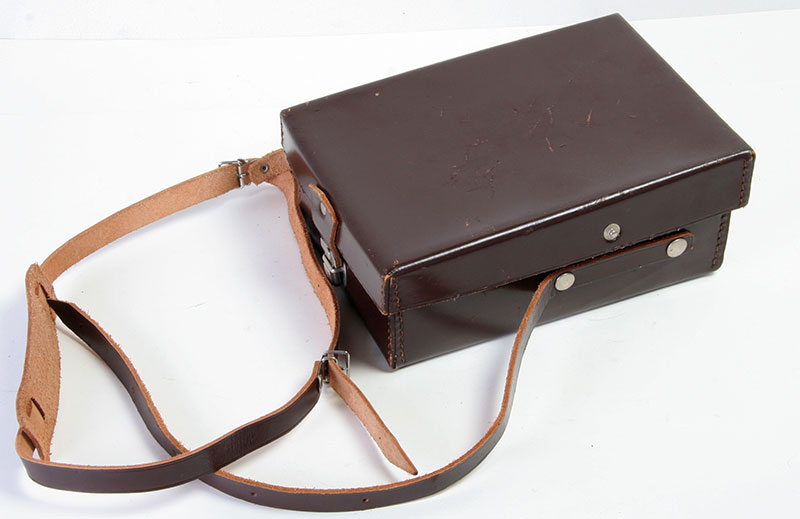

De meter in zijn echt lederen jasje. Vastgesnoerd met een riem en voorzien van een vak voor de meetsnoeren.

Op een paar krasjes na een nog volledig nieuwe draagtas.

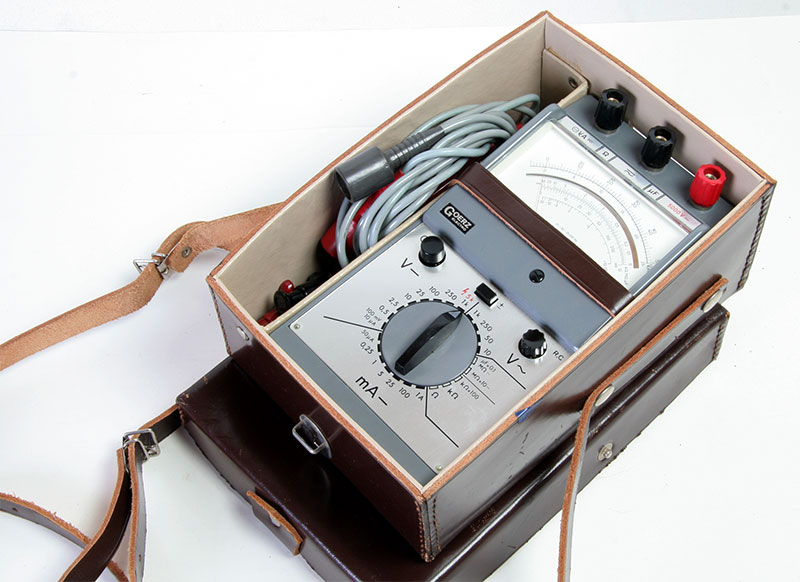

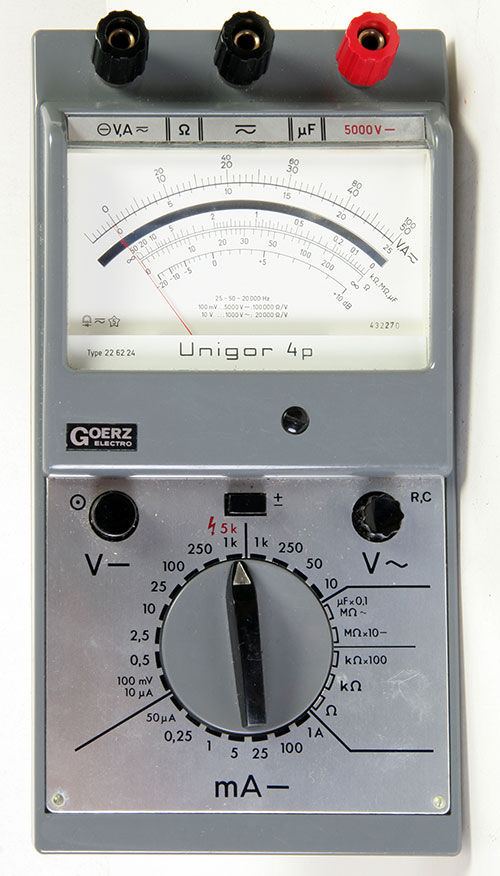

Het instrument uit zijn veilig opberging gehaald.

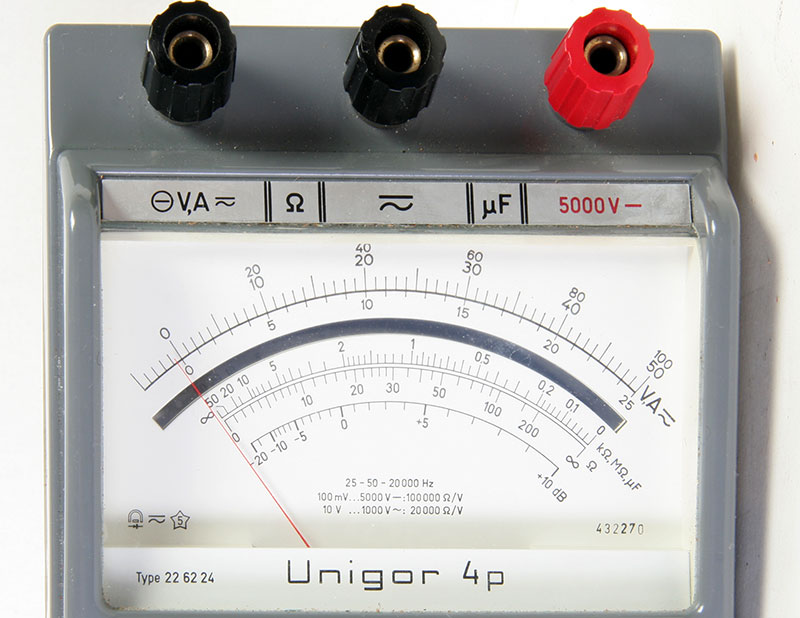

De schaal met spiegel.

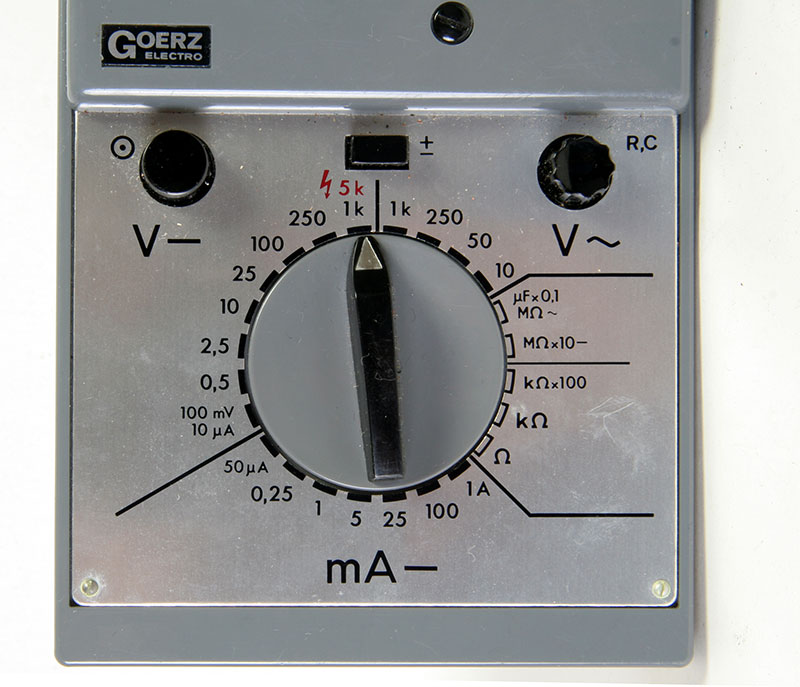

Meetbereikschakelaar, jawel, tot 10 microAmpère volle schaal, dat is niet slecht.

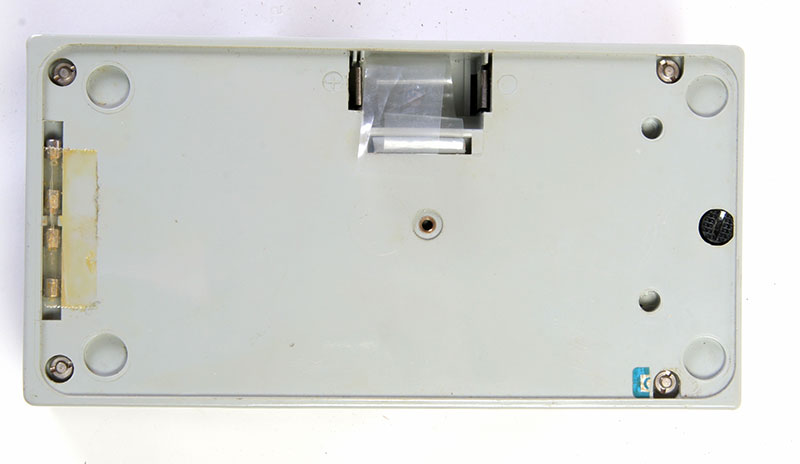

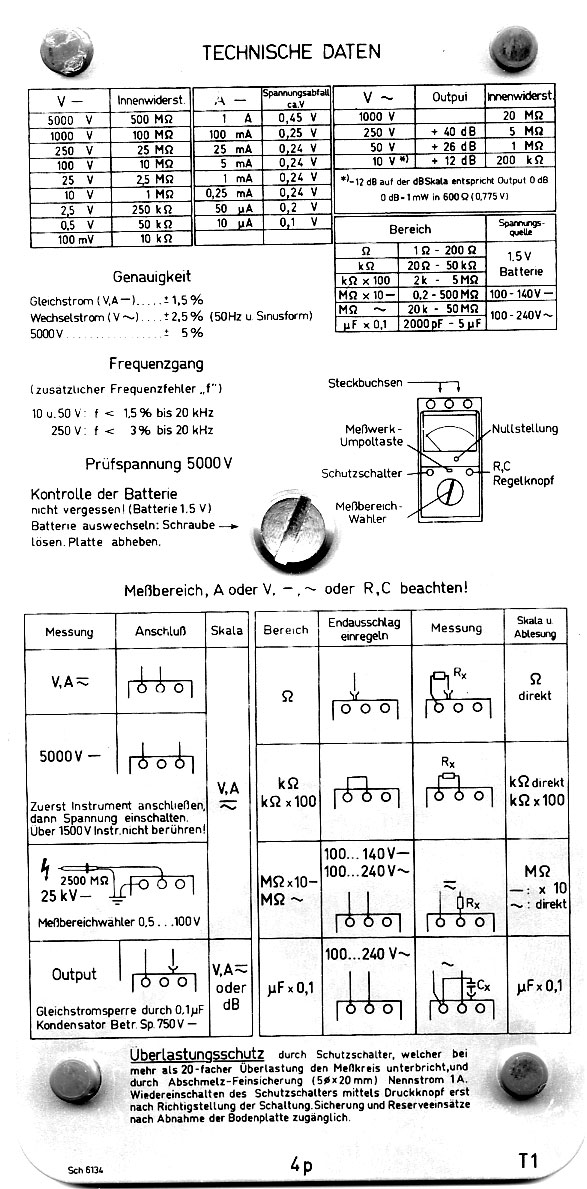

De onderkant met verdere details.

De onderkant met verwijderde plaat. Hier is de ruimte voor de batterij te zien, twee reserve zekeringen en rechts de zekeringhouder.

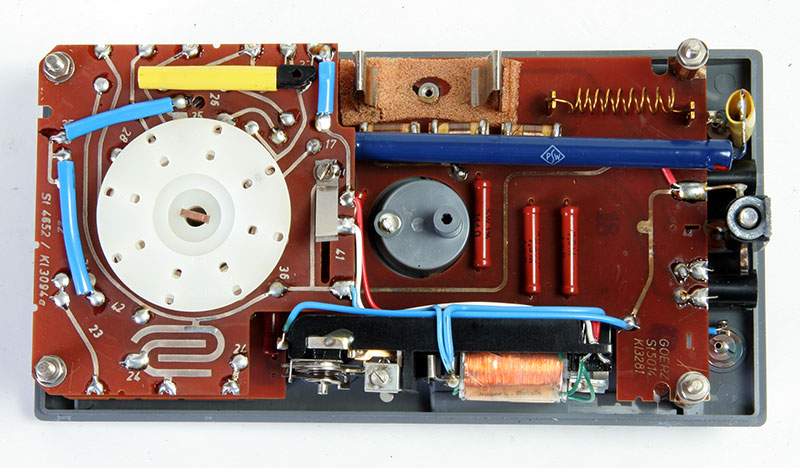

Het binnenwerk, de blauwe lange weerstand is de voorweerstand van het 5000 Volt bereik.

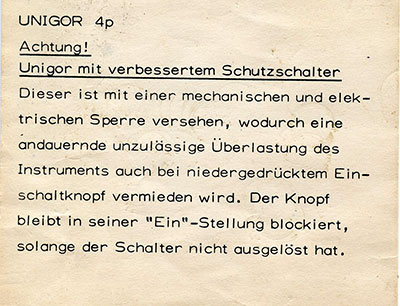

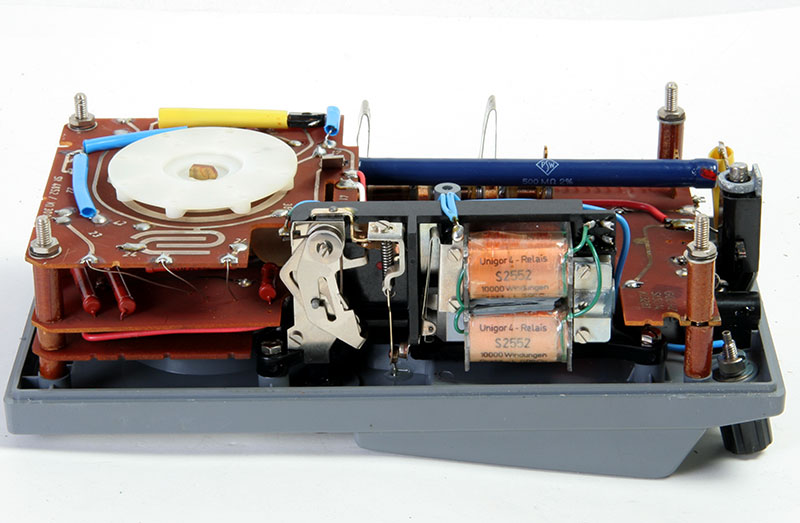

De linker kant met de beveiligingsautomaat. ( Schutzschalter)

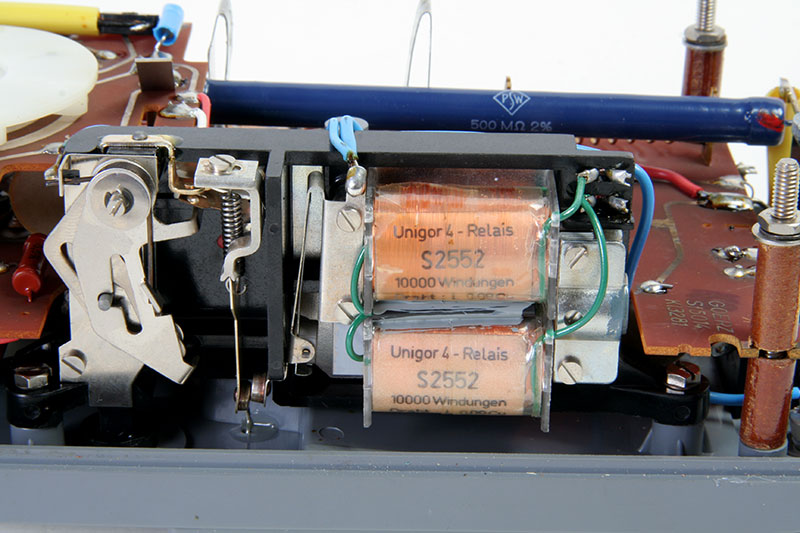

Detail van het vernuftige elektrische mechaniek om dit instrument tegen bruut geweld te beschermen.

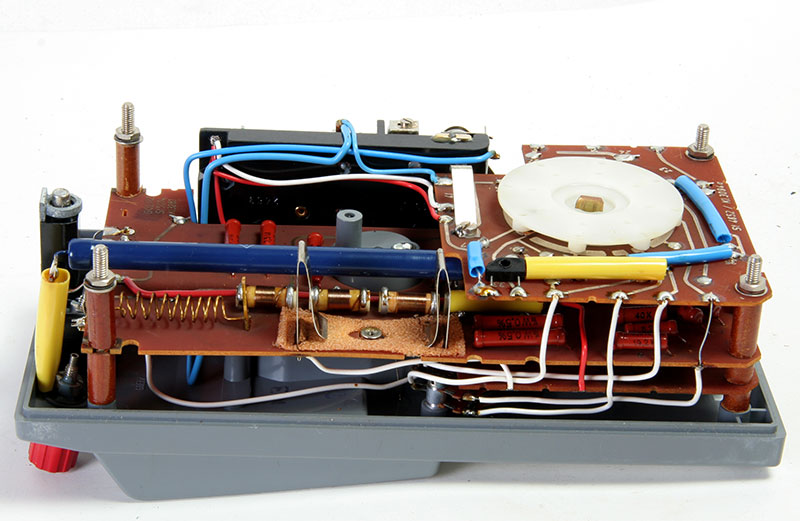

De rechterkant met batterijhouder en shuntweerstanden.

Bovenkant met de aansluitbussen en zekeringhouder.

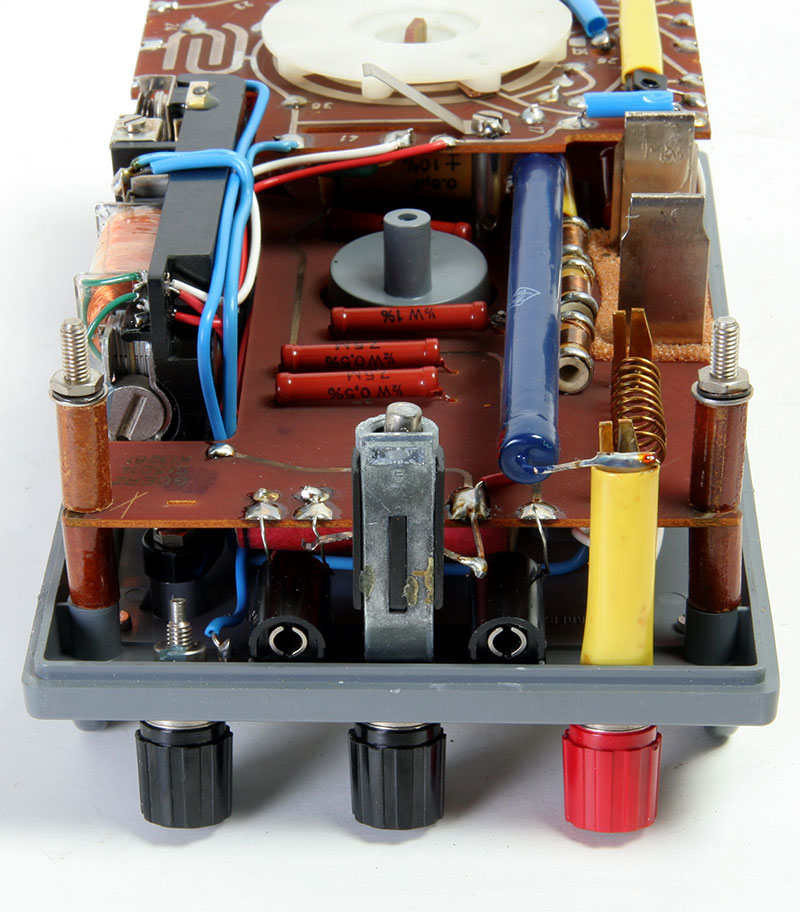

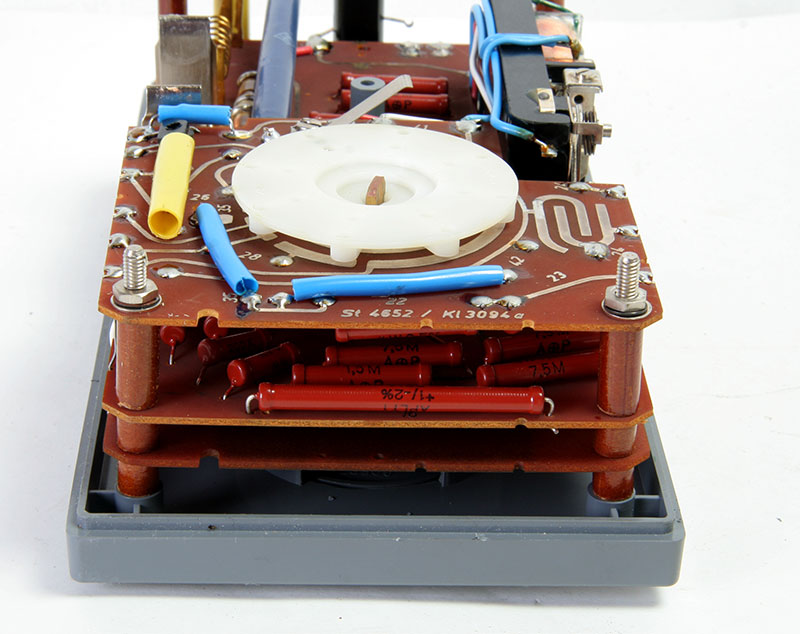

De onderkant met hoogwaardige precisieweerstanden.

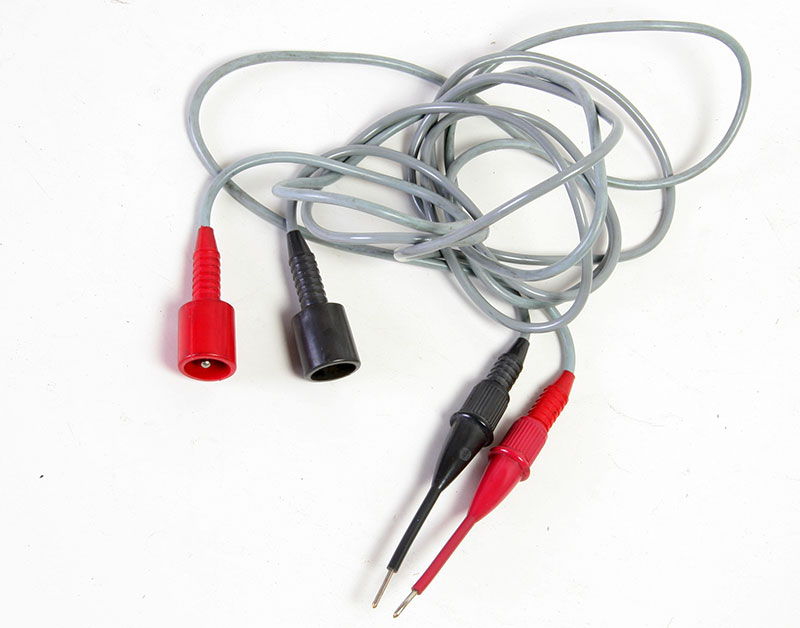

Bijbehorende meetsnoeren.

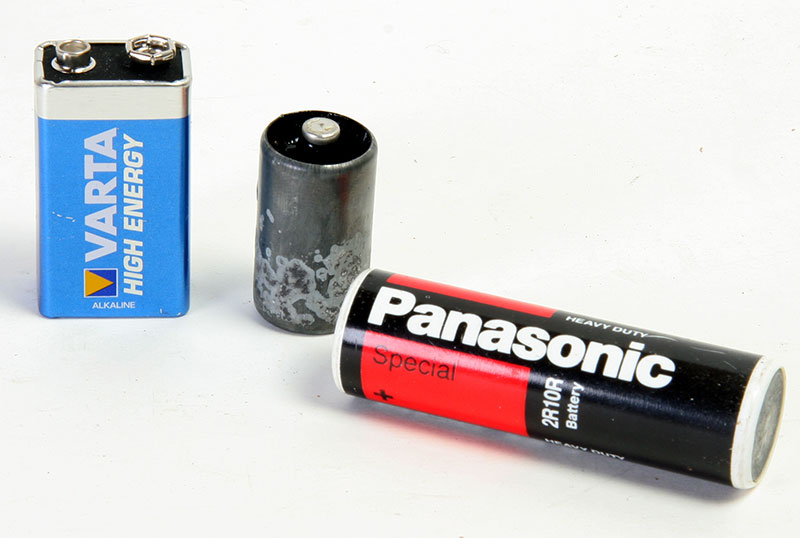

In het midden is de 1,5 Volt batterij te zien, vreemd genoeg werden die batterijen in die tijd gesloopt uit een 3 Volts batterij, deze
bezat twee van deze exemplaren in serie. De 9 Voltsbatterij staat er bij om de grootte van de batterijen te laten zien.
Ik heb al gezocht op internet, maar ik heb nog niet van deze 3 V. batterijen kunnen ontdekken, bestaan ze nog wel????

En inderdaad, als je de benaming kent is het allemaal niet zo moeilijk meer, zoeken naar "Camelion 2R10" levert verrassend veel
resultaten op, nl. 4410 waaronder ook de firma Conrad, maar ook vele andere bronnen.

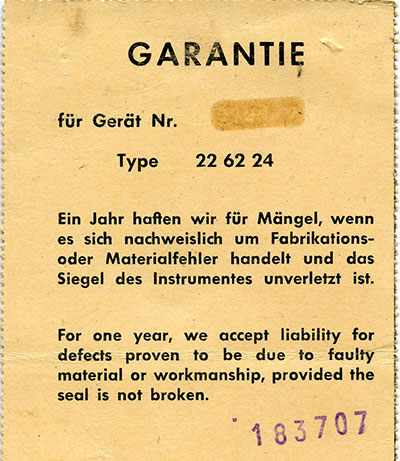

Het garantiebewijs, het apparaatnummer is verloren gegaan, maar ik neem aan dat de garantietijd verlopen is.

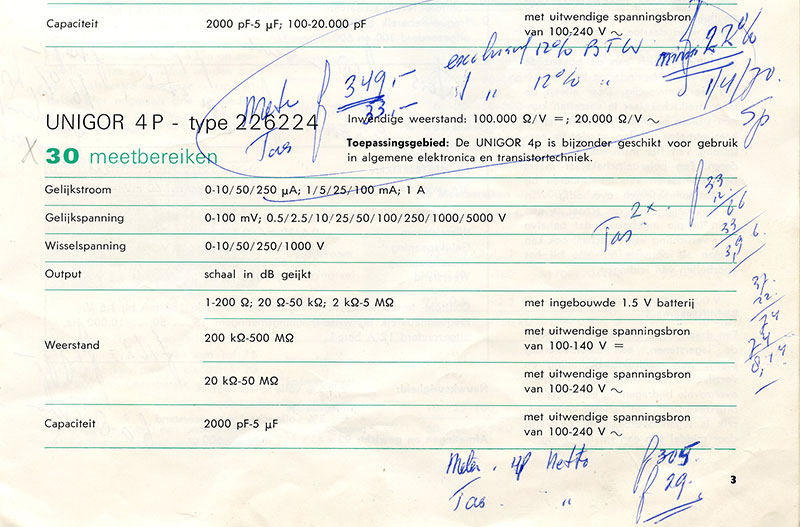

Overwegingen voor de aanschaf van dit, toen best wel kostbare instrument, prijs Hfl. 349,-- plus tas HFl. 33 = HFl. 382,-- exclusief BTW van, toen 12 %
De koper heeft ook nog korting bedongen en kwam uit op een totaal van HFl. 334 ex BTW.

Voor de liefhebbers, het Manual in pdf.
