Philips Transistor Tester PP3000



De Philips PP3000, Transistor Tester. Dit instrument stond als een verdrietig hoopje ellende op een kraam naar een nieuwe eigenaar te kijken.
Dit was op de Radiomarkt ‘De Lichtmis’ Meppel, 24-09-2016.
Voor een uitermate zacht prijsje en met een gratis plastic tas werd het apparaat mijn eigendom. Hier onder het resultaat na enige uurtjes poetswerk.

De tester in vol ornaat met een OC44 in de meetklem.
Op de website van Fred PA4TIM staan ook afbeeldingen van deze tester.
In de beschrijving van Fred staat dat Philips in het NAT-lab de eerste transistor in 1949 maakte, drie jaar na mijn geboorte. Ik kan het mij niet herinneren.....
Met de firma Bell, de uitvinder van de transistor, werd door Philips in 1952 een afspraak gemaakt om ook hier transistoren te fabriceren. In 1953 werd in
Nijmegen een laboratorium en een fabriek voor halfgeleiders opgezet. De fabriek werd in 1954 operationeel en was vanaf 2 juni 1955 volop in bedrijf.
Waarschijnlijk is deze meter, die uit 1955 is, voornamelijk voor eigen gebruik ontworpen.

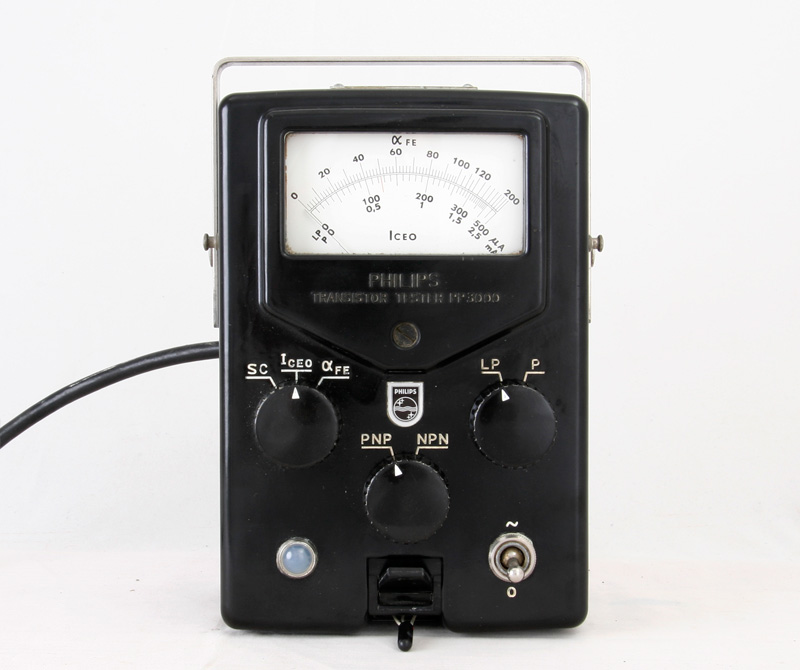

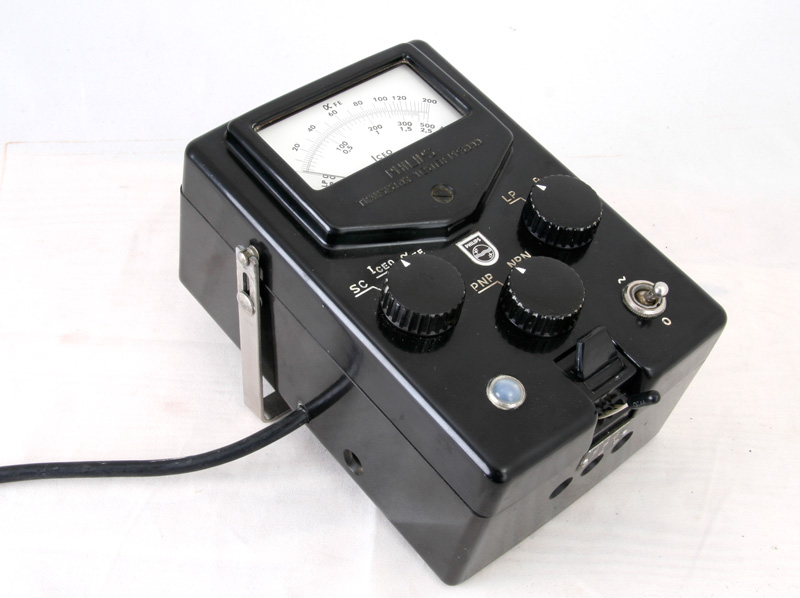

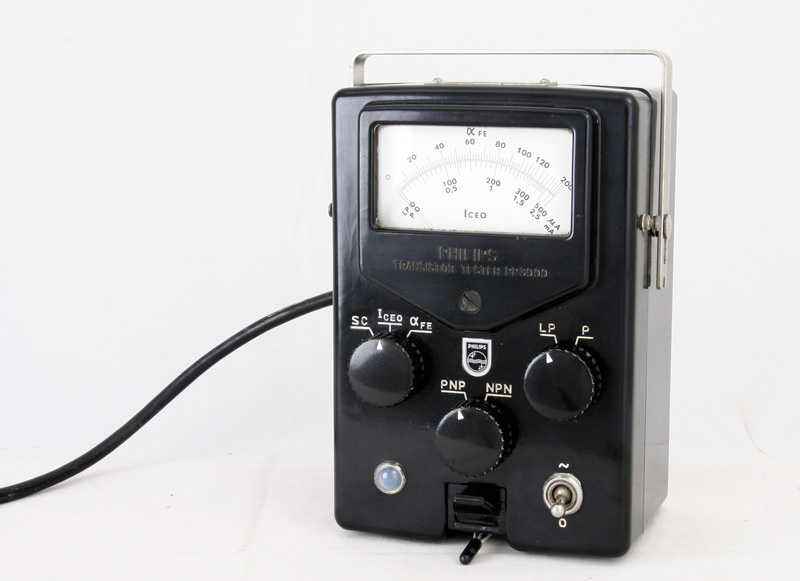

Vooraanzicht van de meter. De handgreep is tevens te gebruiken als steun bij een meting, zie onderstaande foto:

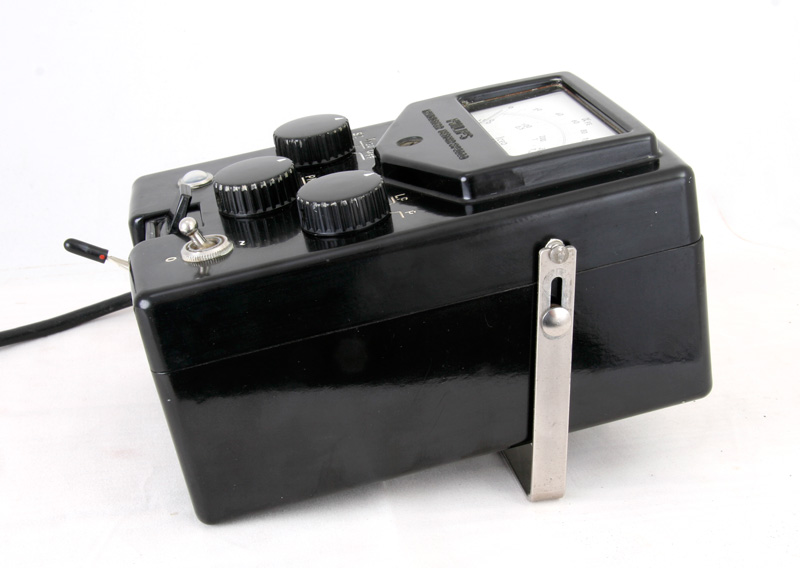

De "Ligstand" van de meter.

De situatie vanaf de andere zijde. De OC44 steekt uit het toestel, de rode stip van de collector aan deze kant.

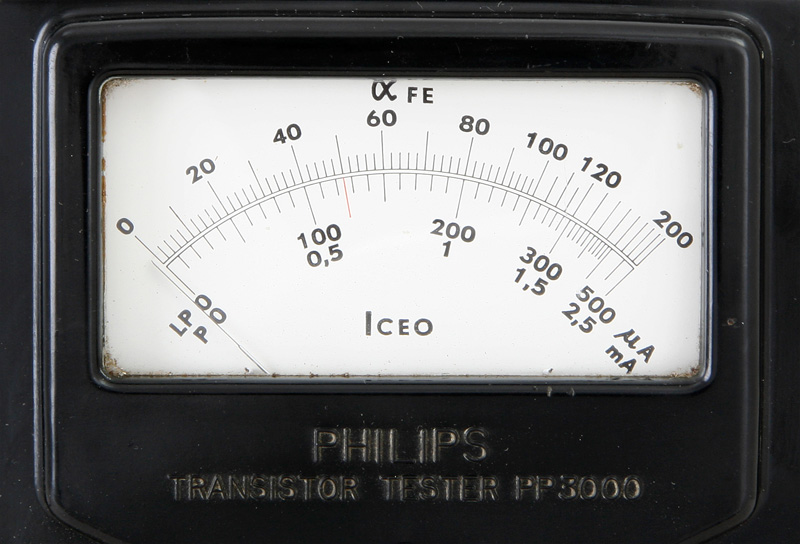

De schaal van het instrument, boven de α-FE, ofwel de factor collectorstroom/basisstroom. De schaal LP is de collectorstroom van
Low Power transistoren (collectordissipatie < 200 mWatt)bij open basis. P is voor transistoren met een collectordissipatie van > 200 mWatt.
Voor α-FE meting wordt in de LP-stand een stroom van 25 µA aan de basis gegeven, de collectorstroom kan dan max. 5mA bedragen.
In de stand P is de basisstroom 1 mA en kan de collectorstroom 200 mA bedragen. Deze eindwaarden bij een α-FE van 200x.

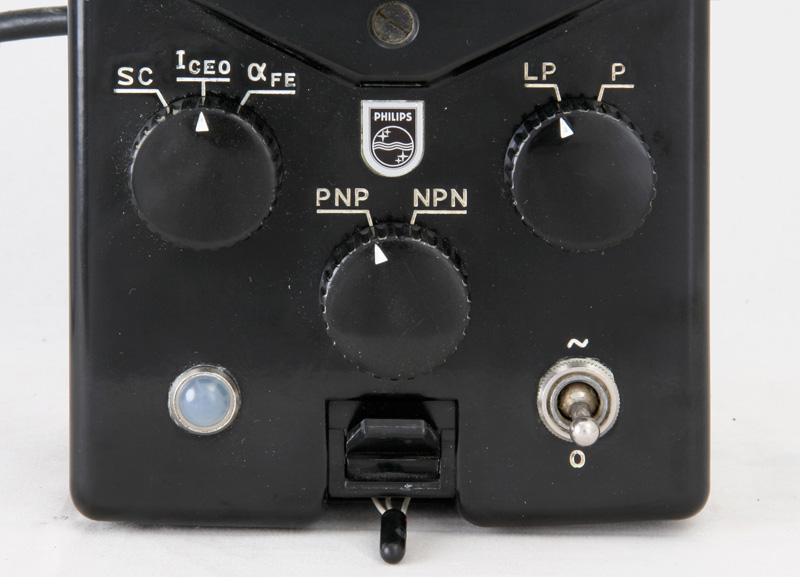

De bediening. Rechts onder aan/uit met links onder een indicatie-lampje. De test klem bevindt zich onder in het midden.
De schakelaar links boven: SC is Short Cut, of wel kortsluitingsmeting tussen collector en emittor. Om de meter niet te vernielen is de kortsluitstroom begrensd
tot 10 mA. Bij laagvermogen-transistoren is een stroom van max 500 µA nog aanvaardbaar en bij P ca. 2,5 mA. Deze waarden worden bereikt bij de rode streep
op de schaal. ( Ongeveer bij 125 op de LP ICE0 schaal.) De functie van de middelset schakelaar mag duidelijk zijn, hiermee worden de diverse meetspanningen
van polariteit verwisseld. De schakelaar rechts boven is voor de keuze Low Power of Power.

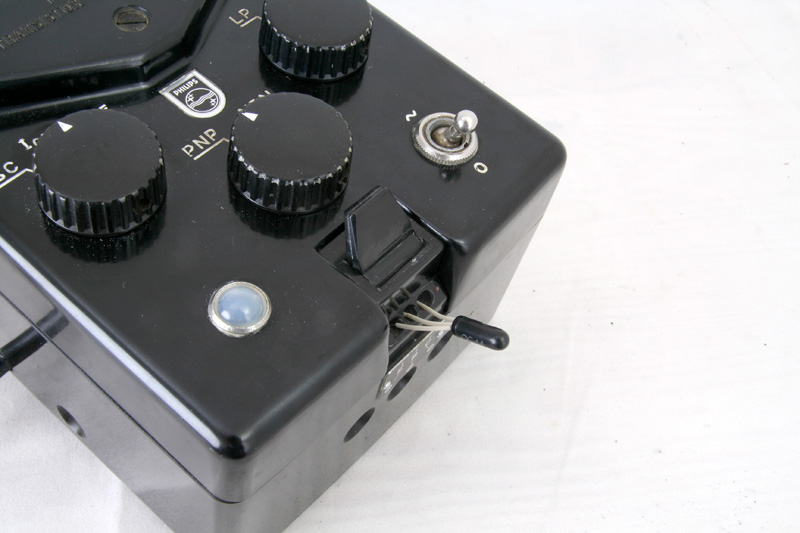

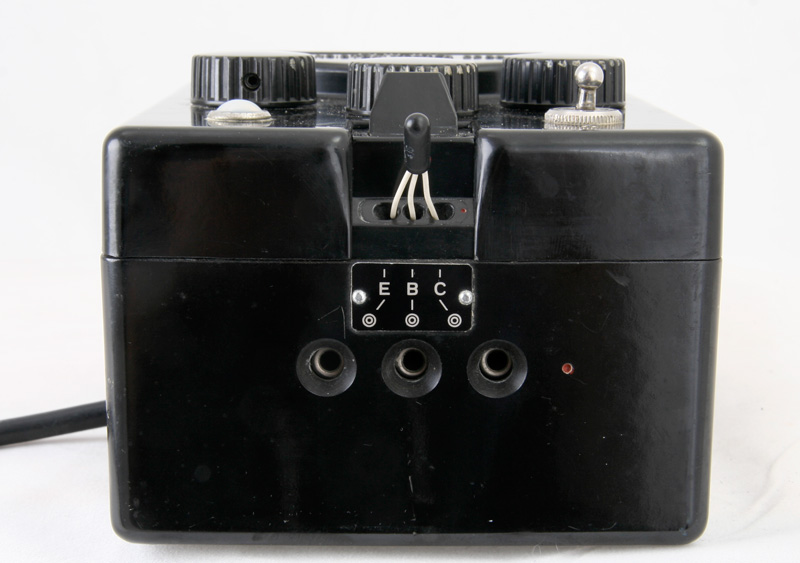

De meetaansluitingen. De te meten transistor kan ook via drie meetsnoertjes aangesloten worden. Rode stip = collector.

Het slachtoffer in de greep van de tester.

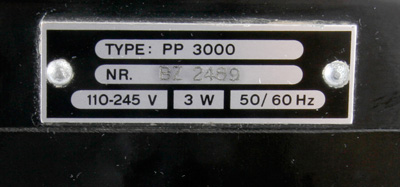

Typeplaatje met serienummer BZ 2489. Het was toen al een milieuvriendelijk apparaat met een vermogensconsumptie van drie watt.
Energielabel AA........ Philips dacht ver vooruit!

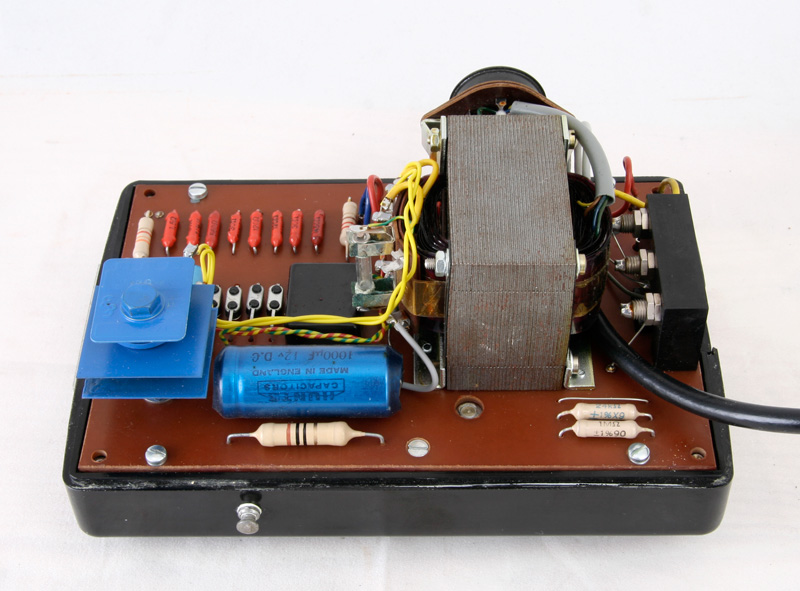

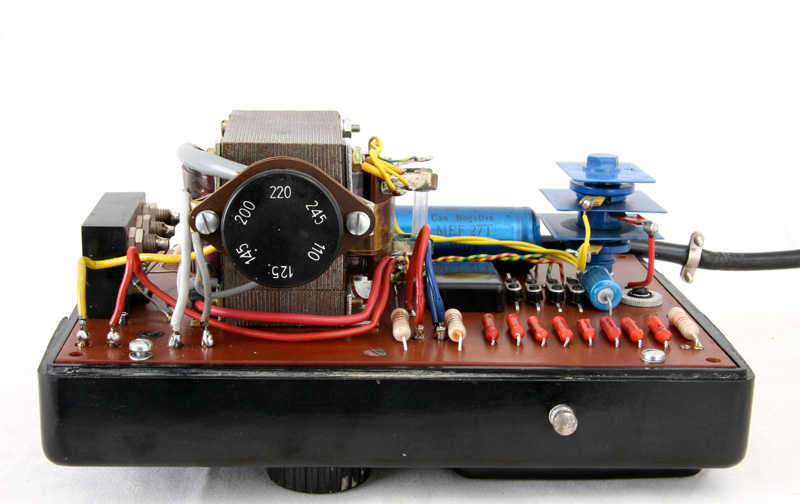

Altijd nieuwsgierig hoe zo'n ding opgebouwd is. Het ziet er allemaal als nieuw uit. Dit is de linker kant.

Nogmaals de linker zijde.

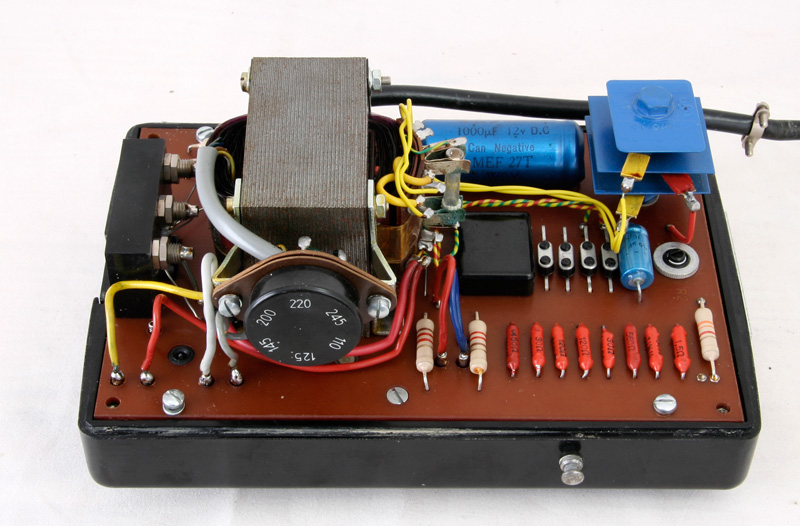

De rechter kant met links een seleencel.

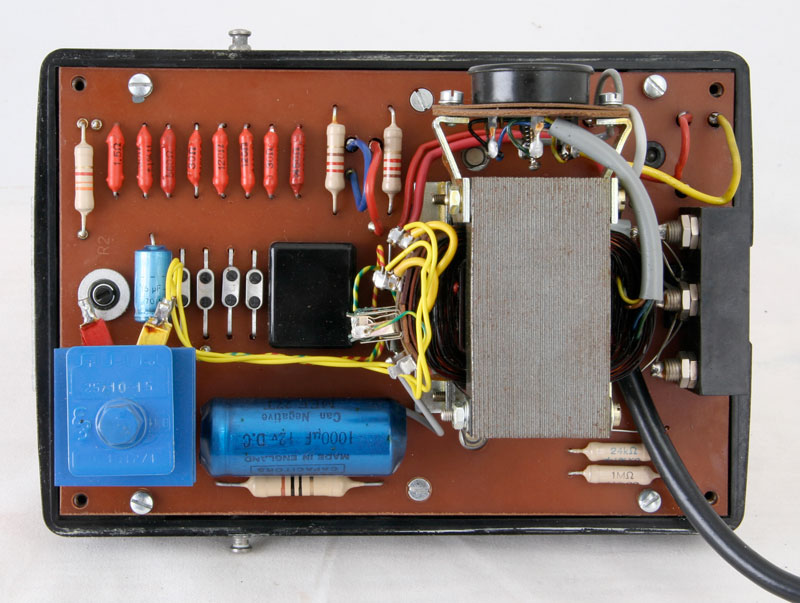

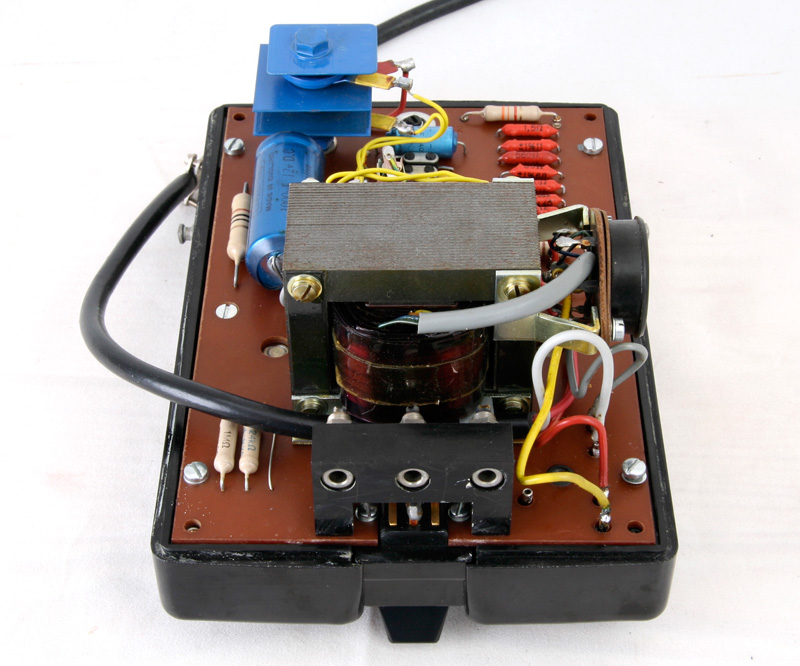

Bovenaanzicht van de printplaat. Rechts de aansluitingen voor de meetsnoertjes. De blauwe seleengelijrichter is voor de collectorspanning van
2 Volt. De vier gelijkrichtertjes voor de 25 Volt (LP) en 24Volt (P). De rode weerstanden zijn een deel van de shuntweerstanden voor de meter.

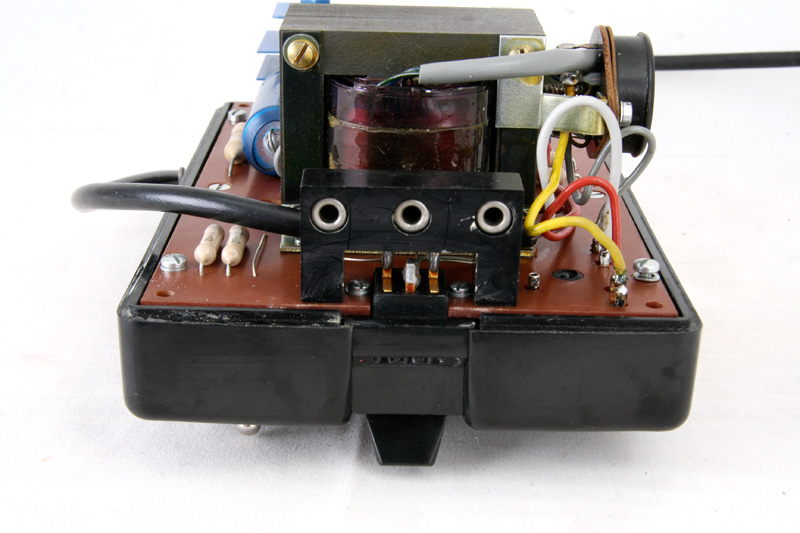

De onderkant met meetbussen.

Op deze afbeelding zijn de aansluitbussen beter te zien.

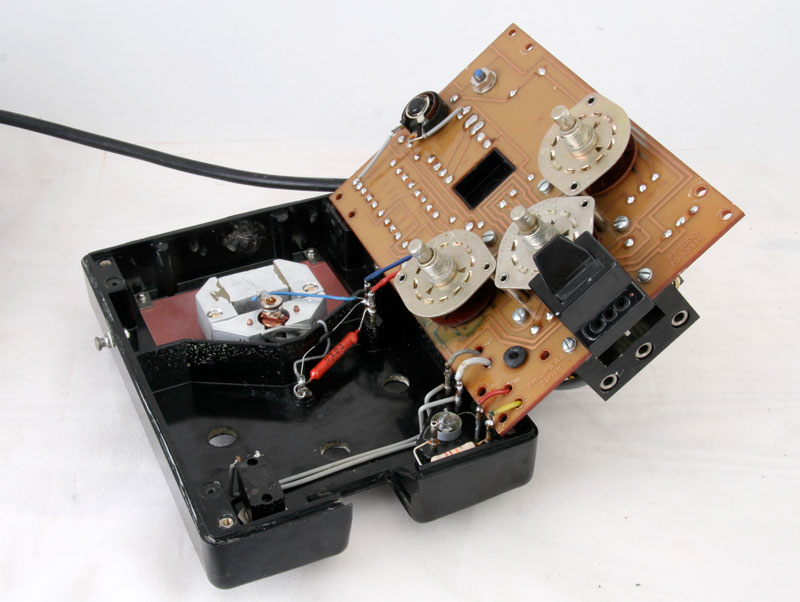

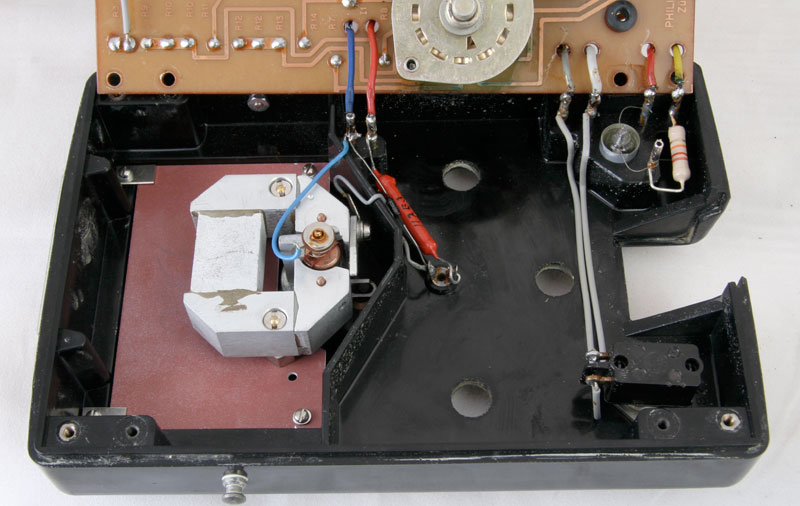

Een stapje verder, de meter geheel open gemaakt.

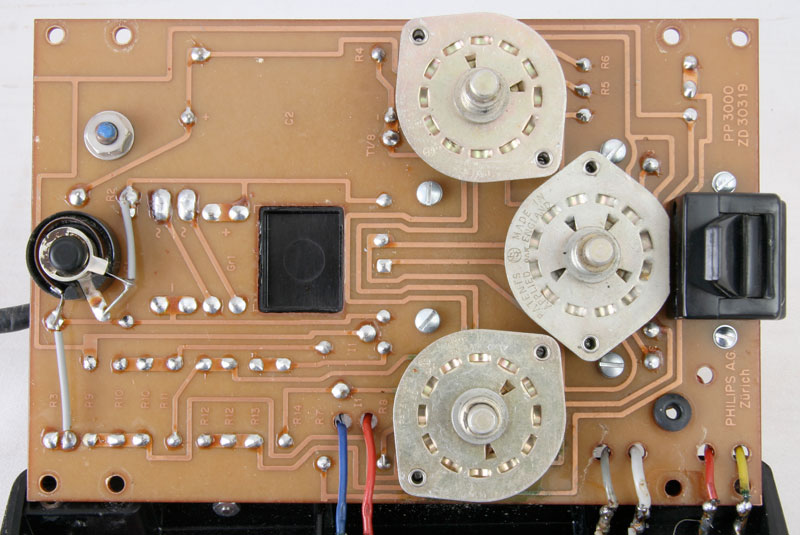

De printplaat met schakelaars en meetklem.

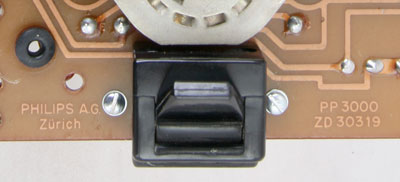

Gemaakt door de Zwitserse Philips A.G. te Zürich.

Een blik op het meetinstrument, netschakelaar en indicatielamp.

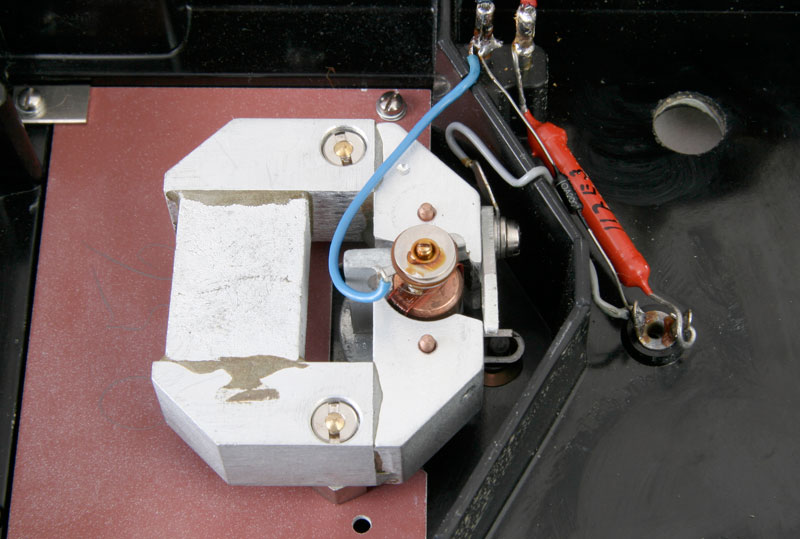

Het draaispoelinstrument.

Hier onder de link naar het pdf-bestand van de Transistor-Tester:

Philips Service Transistor Tester
