De Pantec-transistortester van de firma Carlo Cavazzi

Ja, u ziet het goed, het gaat deze keer niet over een apparaat met buizen. Zo langzamerhand mag je transistoren in hun oudere behuizingen ook wel tot de antiquiteiten rekenen, vandaar de beschrijving van deze meter van Italiaanse afkomst.

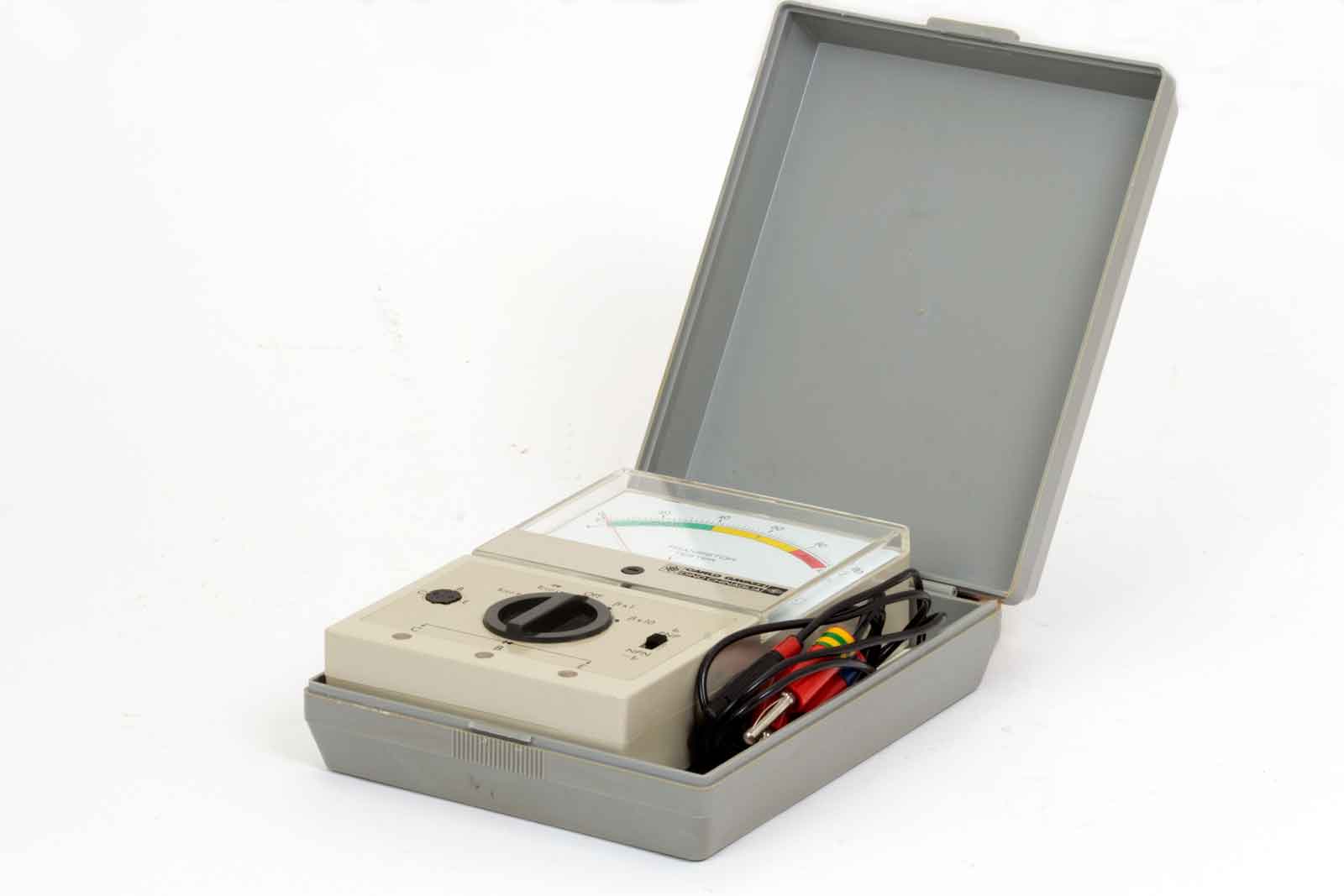

Het apparaat in zijn luxe opbergdoos,

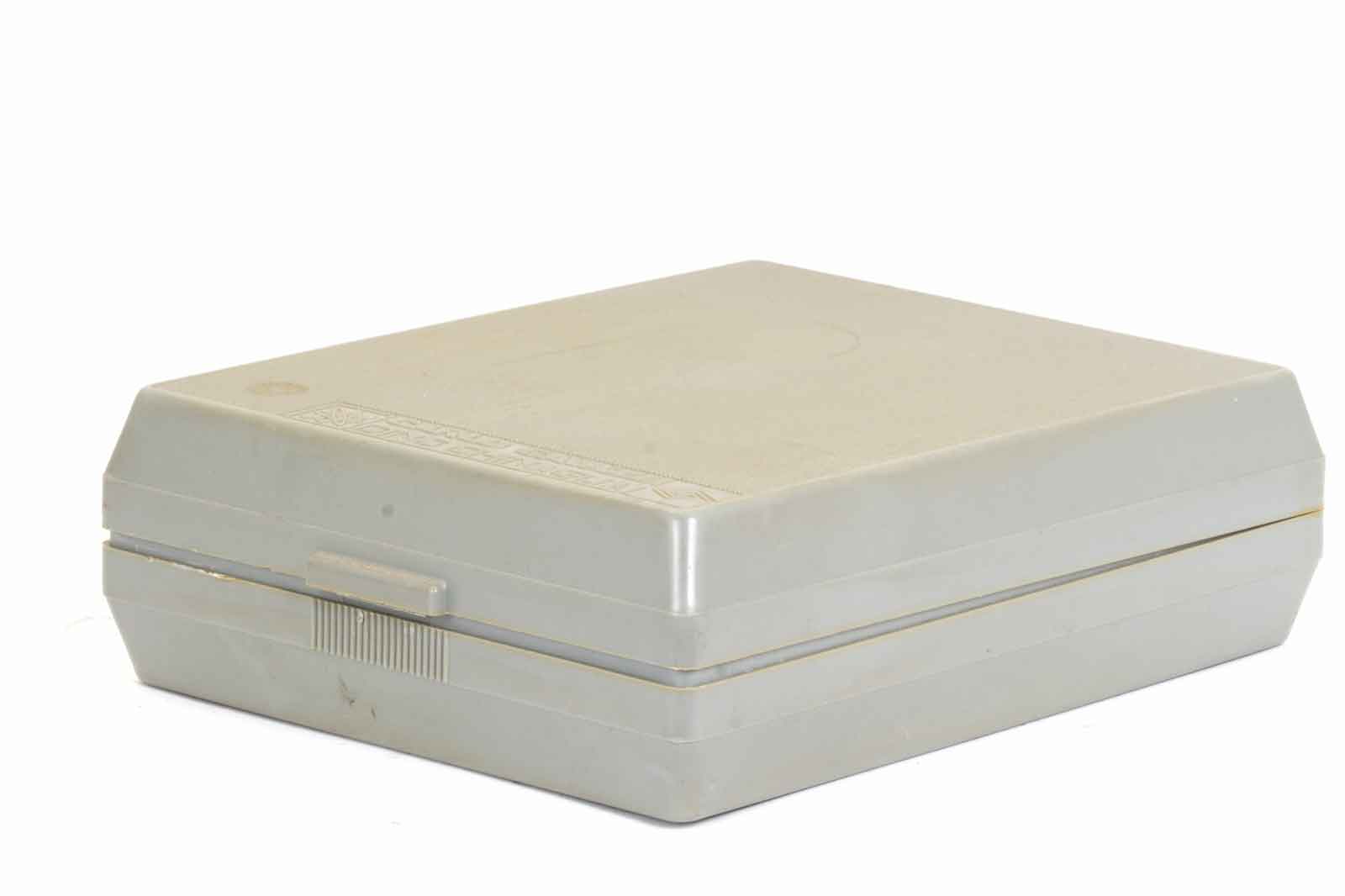

De opbergdoos in gesloten toestand.

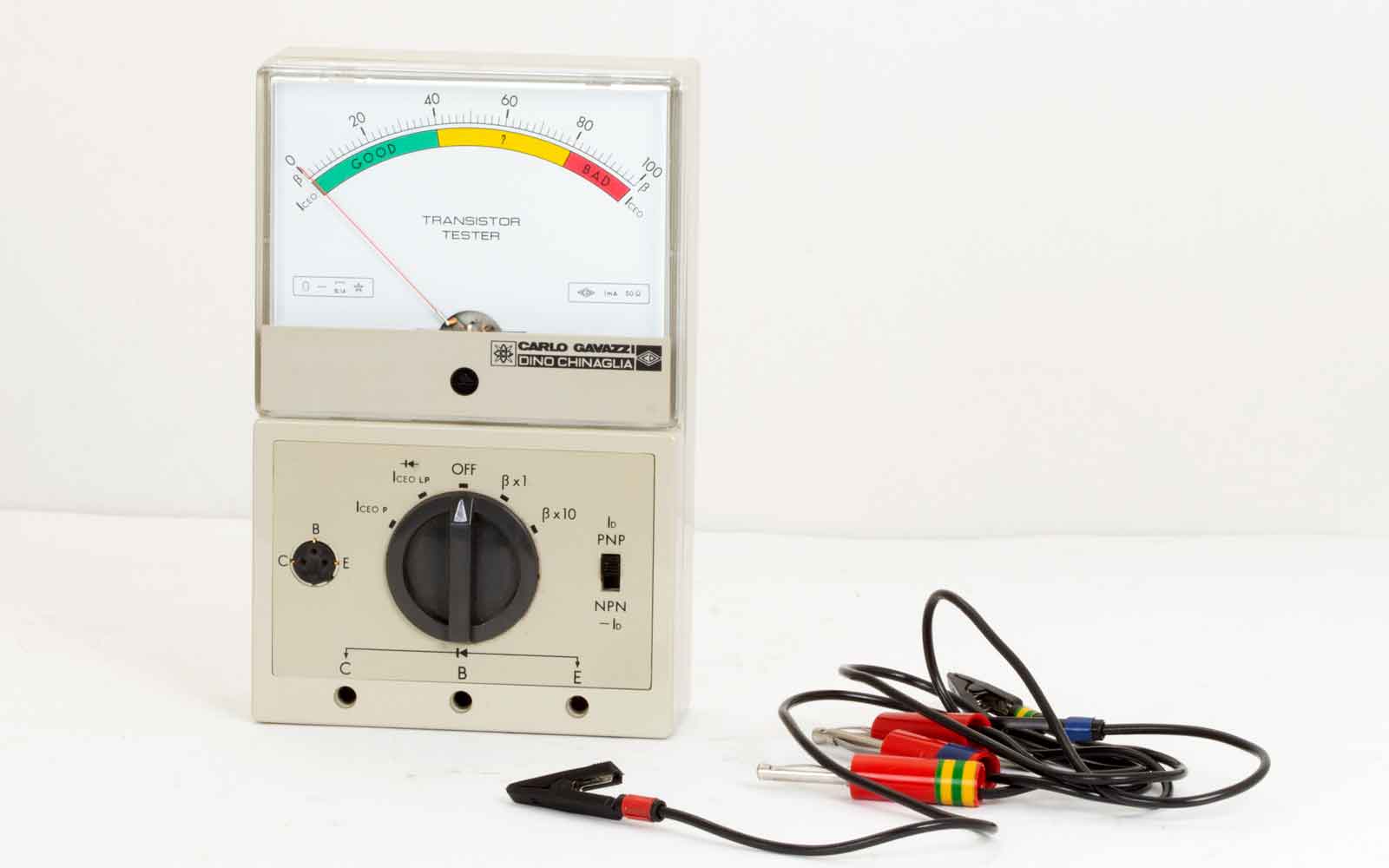

De meter met de bijbehorende snoertjes.

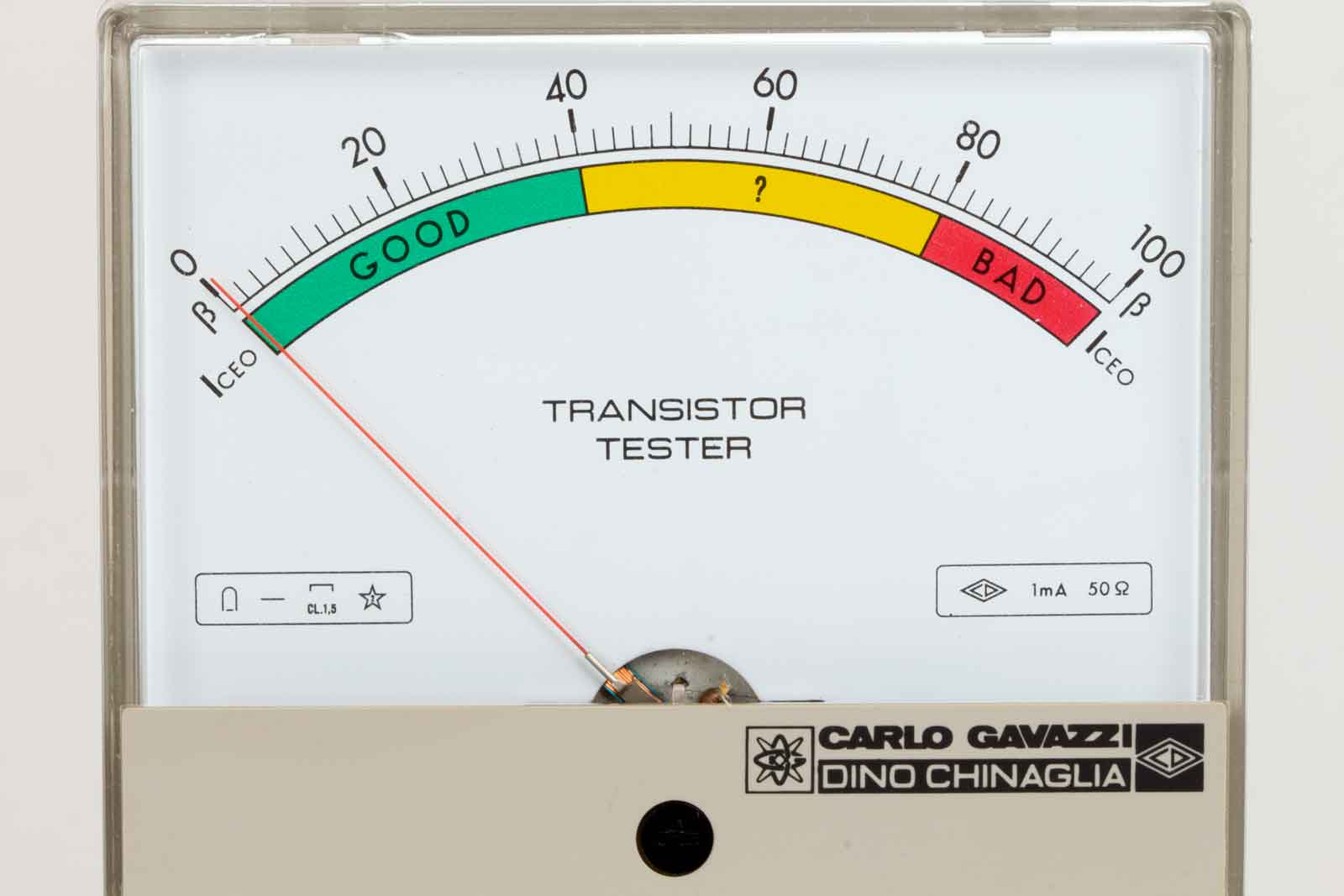

De schaal, voor het aflezen hoef je geen academische titel te hebben.

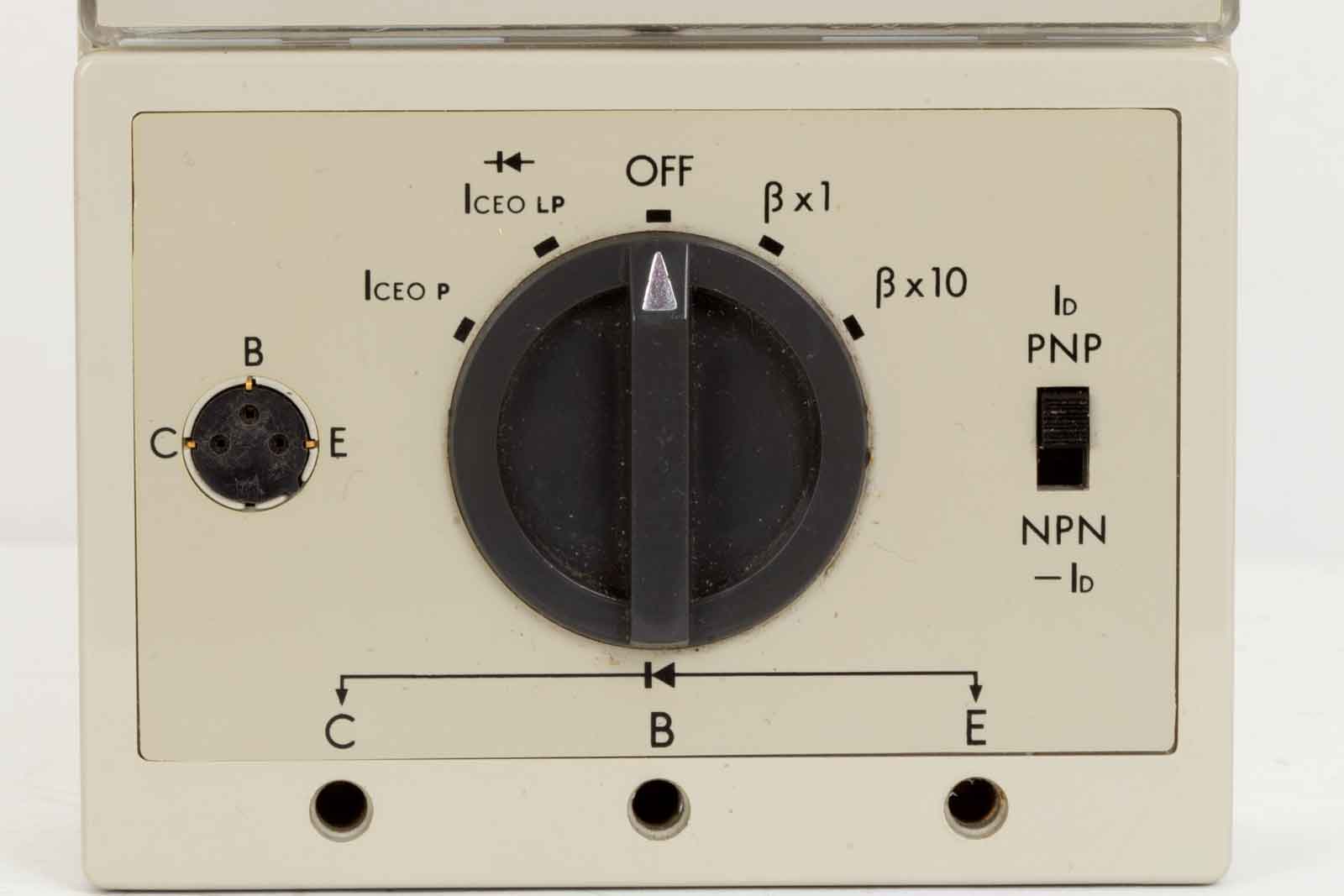

Ook de bediening is niet al te moeilijk. Er is een voetje aanwezig voor de transistoren, maar vaak zijn de aansluitingen met de snoertjes makkelijker te hanteren.
Tussen E en C kunnen ook diodes worden gemeten.

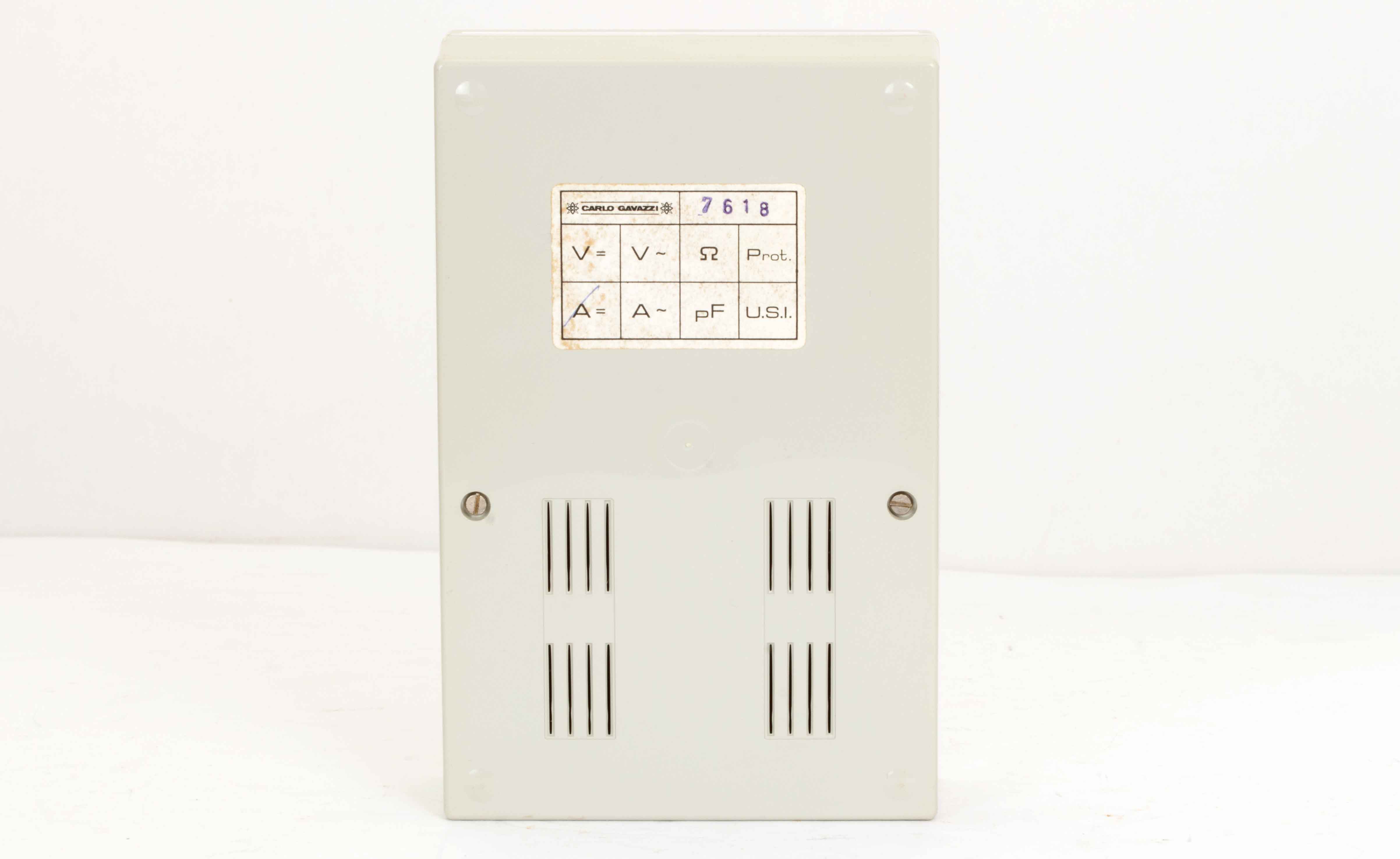

De achterkant van het kastje, waar de tekst op slaat is niet erg duidelijk, misschien om aan te geven om welk soort instrument het zich handelt..

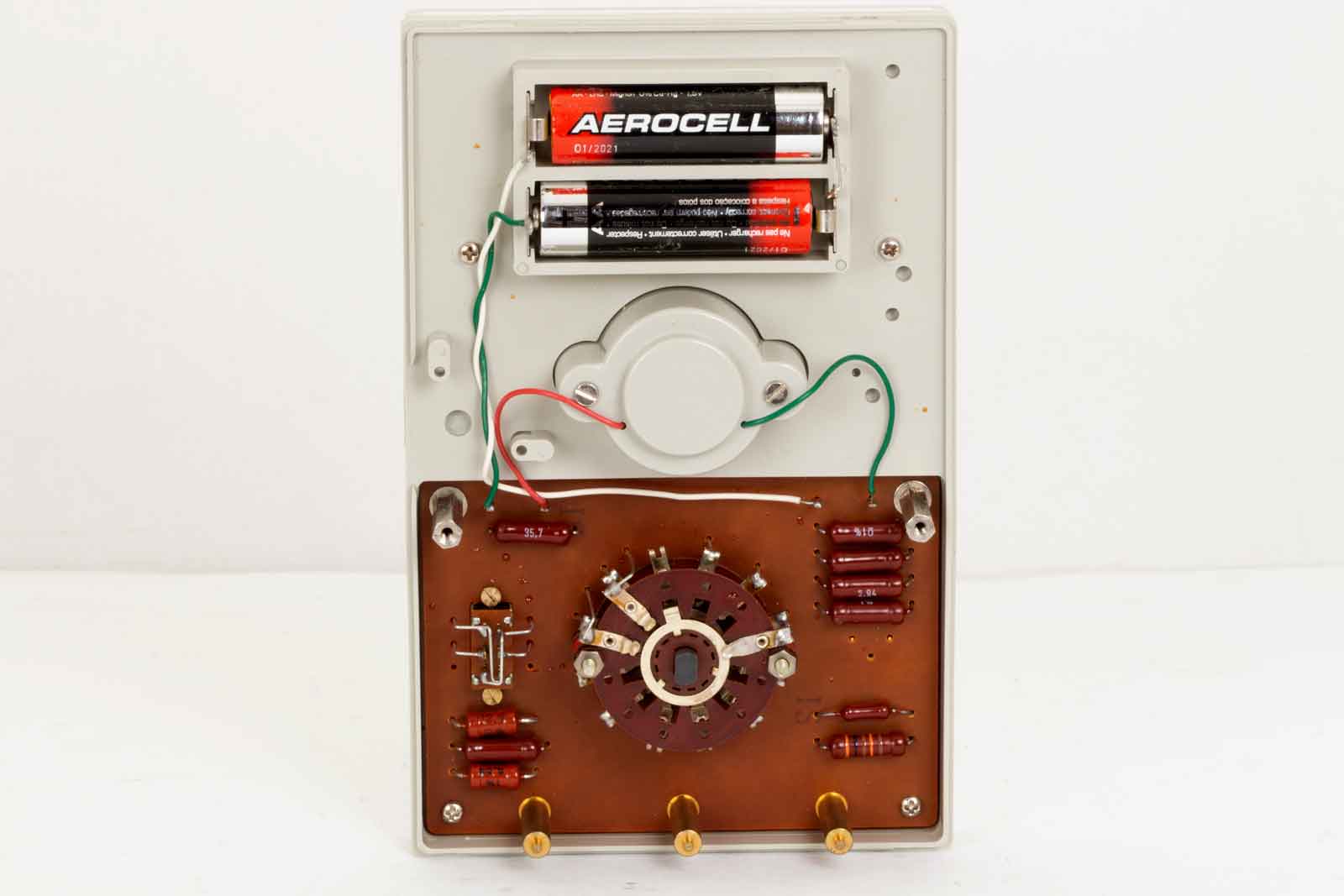

Het binnenwerk, boven de batterijen en onder de elektronika. In het midden het meetinstrument.

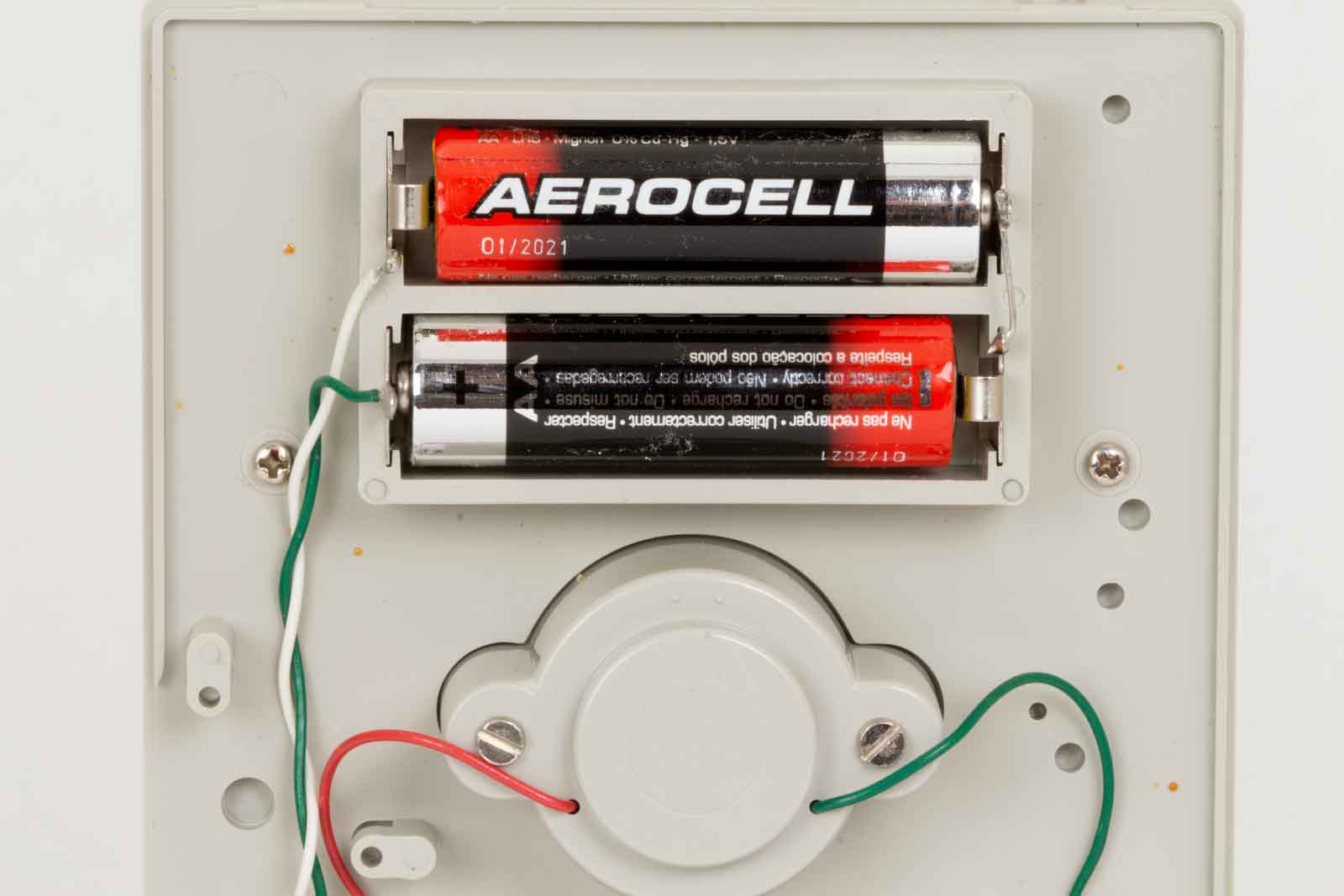

Details van batterijen en draaispoelmeter. Batterij tot januari 2021 !!

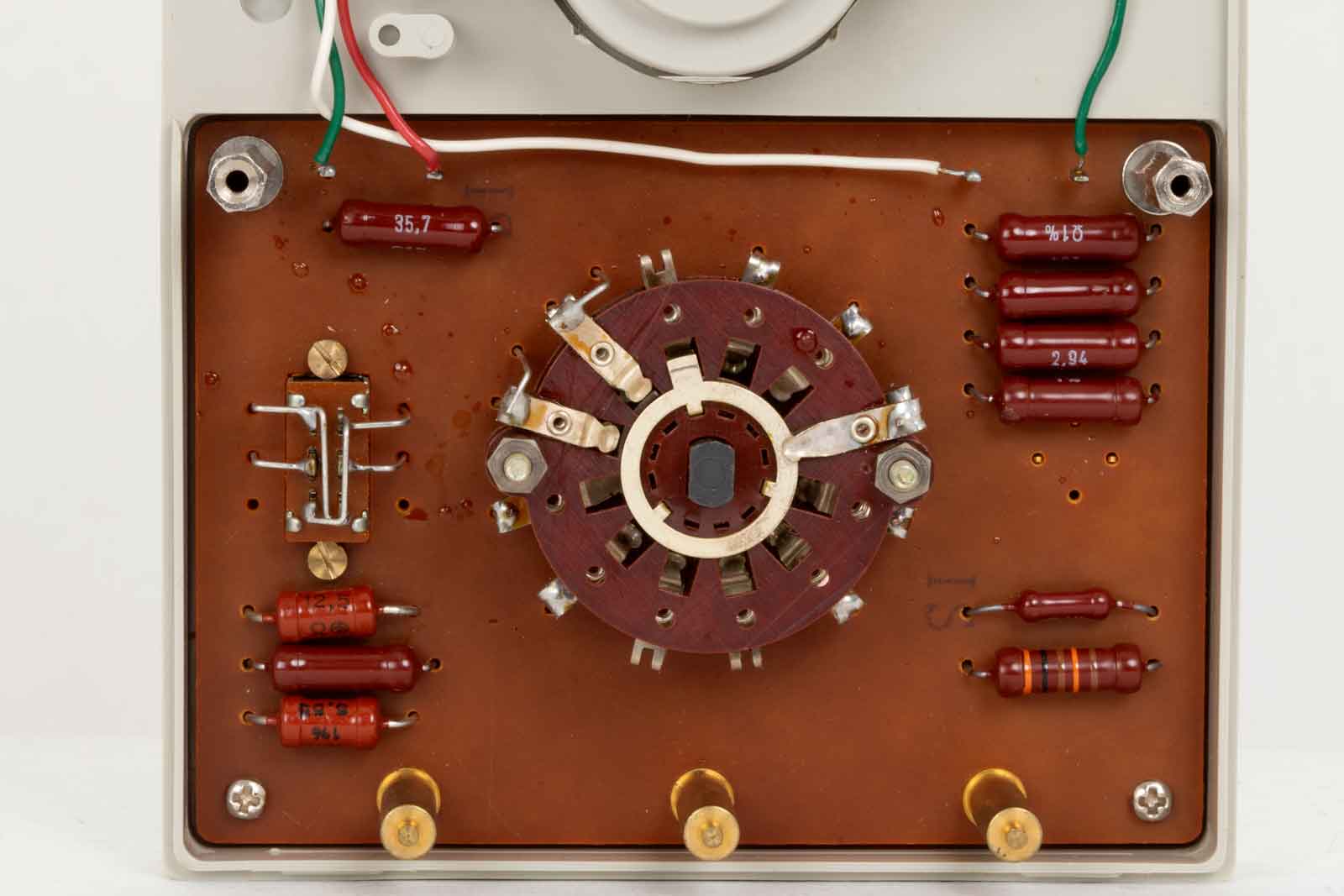

De electronika, dit moet ook zelf te maken zijn.

Het apparaat werkt prima en is uitermate geschikt voor het meten van mijn oude AF124, AC127, OC13 en 14 enz. enz.

Je moet altijd wel weten of het een PNP of NPN is en wat de aansluitingen zijn, vandaar dat de PEAK-transitortester toch wat handiger is.

Hier onder twee pdf's van de handleiding, één in het Duits en Frans  en een Nederlandstalig exemplaar.

Transistortester Duits/Frans.

Transistortester Nederlands.
