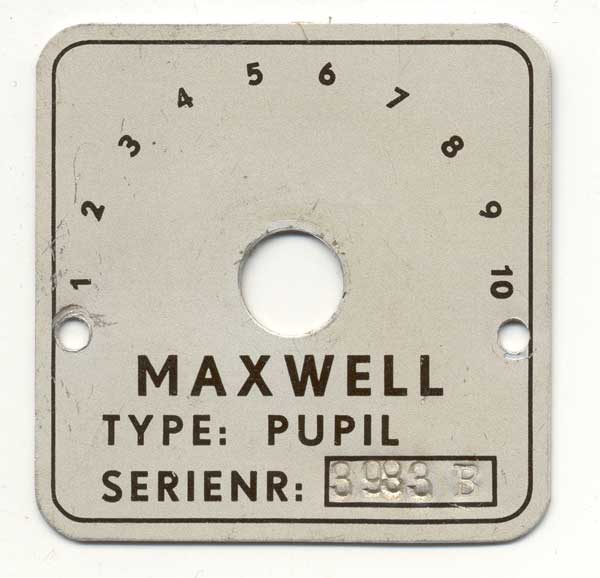

De allernieuwste aanwinst, een schaal van de Pupil, in een uitvoering zoals ik hem nooit eerder heb gezien.
De maten zijn 50 x 50 mm. Wie weet op welk type Pupil dit heeft gezeten??????
Een e-mail van Jac Janssen uit Eindhoven (PE1OCE)
maakt een einde aan de valse geschiedschrijving van mij. Er is namelijk
nog een pre-oermodel van de Pupil.
Ik had gehoord dat er een prototype was geweest met een buis op de kast,
in plaats van er in, maar wist niet dat dit apparaat ook in de handel
is geweest.
Verder kon ik mij ook niet echt voorstellen hoe het ding er uit zag.

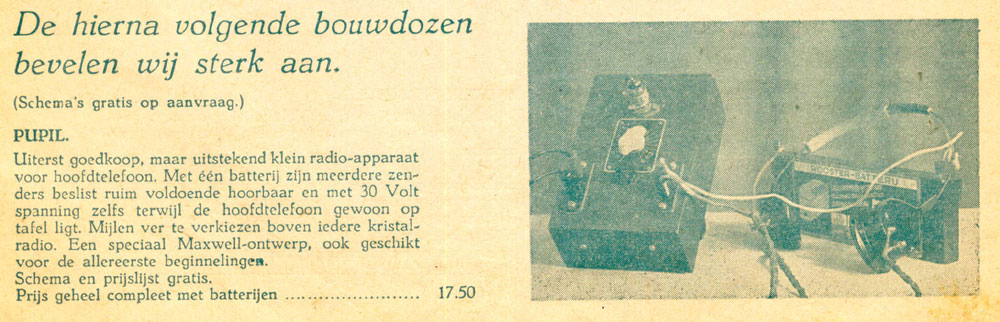

Wel, Jac heeft mij uit de droom geholpen met de afbeeldingen uit de Maxwell-catalogus
van 1951,1952 en 1953. Zie onder.
Louis Meulstee ( PA0PCR ) heeft de resterende dokumenten van het
pre-oermodel ter beschikking gesteld.
Het model van 1951
Omdat ik het ontwerp van 1951 zo mooi vind, heb ik er maar
een replica van gemaakt. De batterij is, net als de andere batterijen,
nog in de maak.
Het apparaat zelf is klaar, Zie hieronder de beide afbeeldingen van het
geval, een in zwart/wit en de bijbehorende kleur-afbeelding.

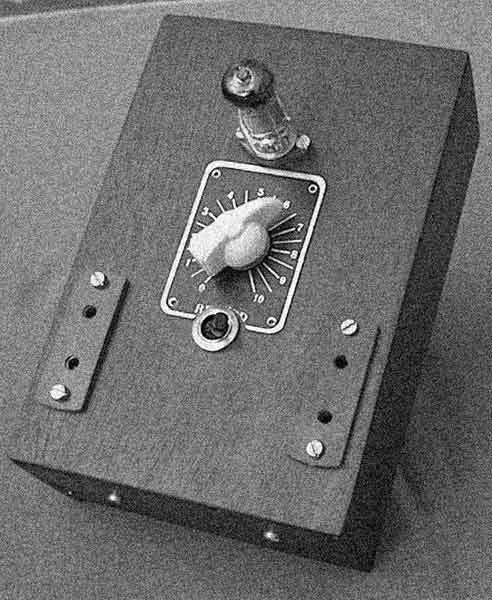

De zwart/witte

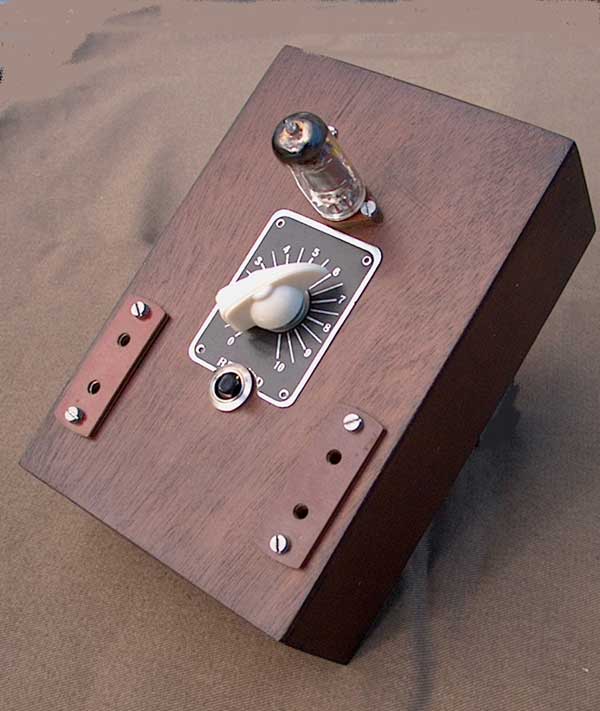

Dit is dus de gekleurde

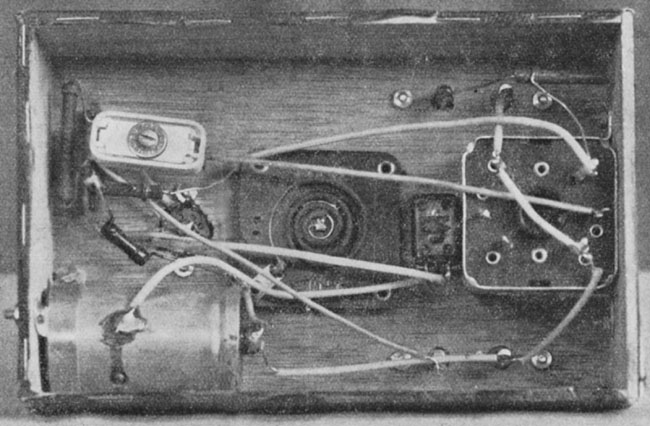

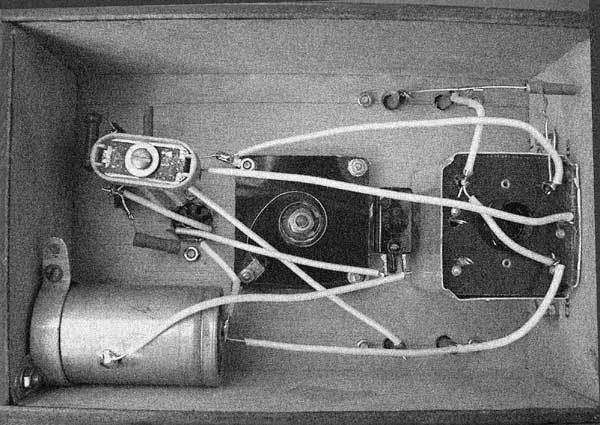

Het binnenwerk van de eerste versie.Goed is te zien dat
de terugkoppeling met
een trimmer wordt ingesteld. Een afwijking op het schema, maar de jonge
knutselaar wordt ook gevraagd
door experimenten het ontwerp te verbeteren.
In dit kastje wordt gebruik gemaakt van een tuimelschakelaar,
de latere versie had een
drukknop, waarvan je niet wist of hij aanof uit stond.
Het ziet er naar uit dat de kast van een sigarendoos is gemaakt, daarbij
met papier beplakt en met
nietjes in de randen vast gezet.

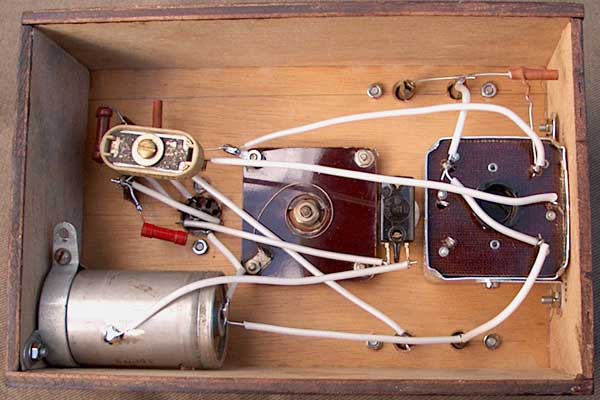

Hieronder het nieuwe oer-oer-model.
De 402-spoel is nagemaakt, ik wilde het echte exemplaar
er niet aan wagen. Voor de rest zijn de
onderdelen redelijk echt. Vooral de trimmer. Ik heb het kastje niet met
papier beplakt, maar het kastje
van een lakje voorzien. In kleur ziet de binnenkant er als volgt uit:

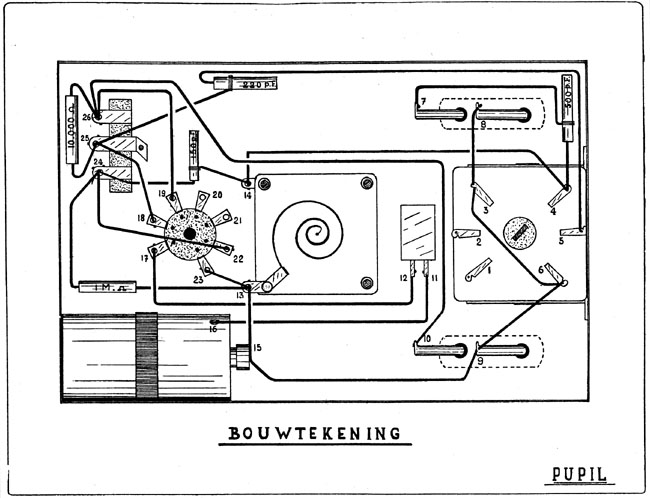

Zo ziet de officiele opbouw er uit, ook hier werd gebruik
gemaakt
van de vierkante 402-spoel. De trimmer is hier niet getekend.

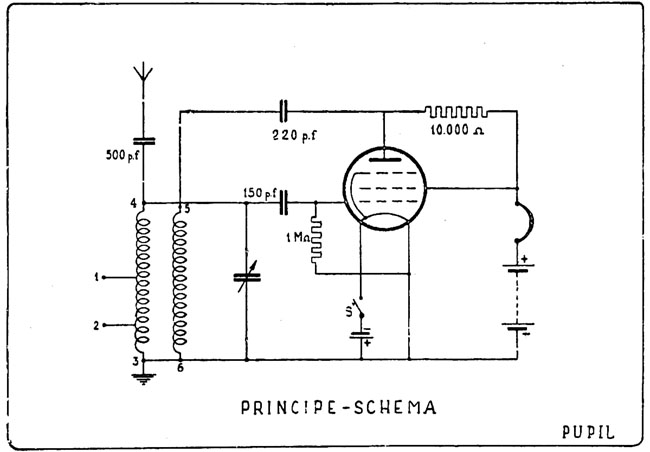

Het schema wijkt iets af van de latere modellen, in het
anode-circuit was een
extra weerstand van 10 K. opgenomen, terwijl het schermrooster vast aan
de boven-
zijde van de hoofdtelefoon was verbonden.
