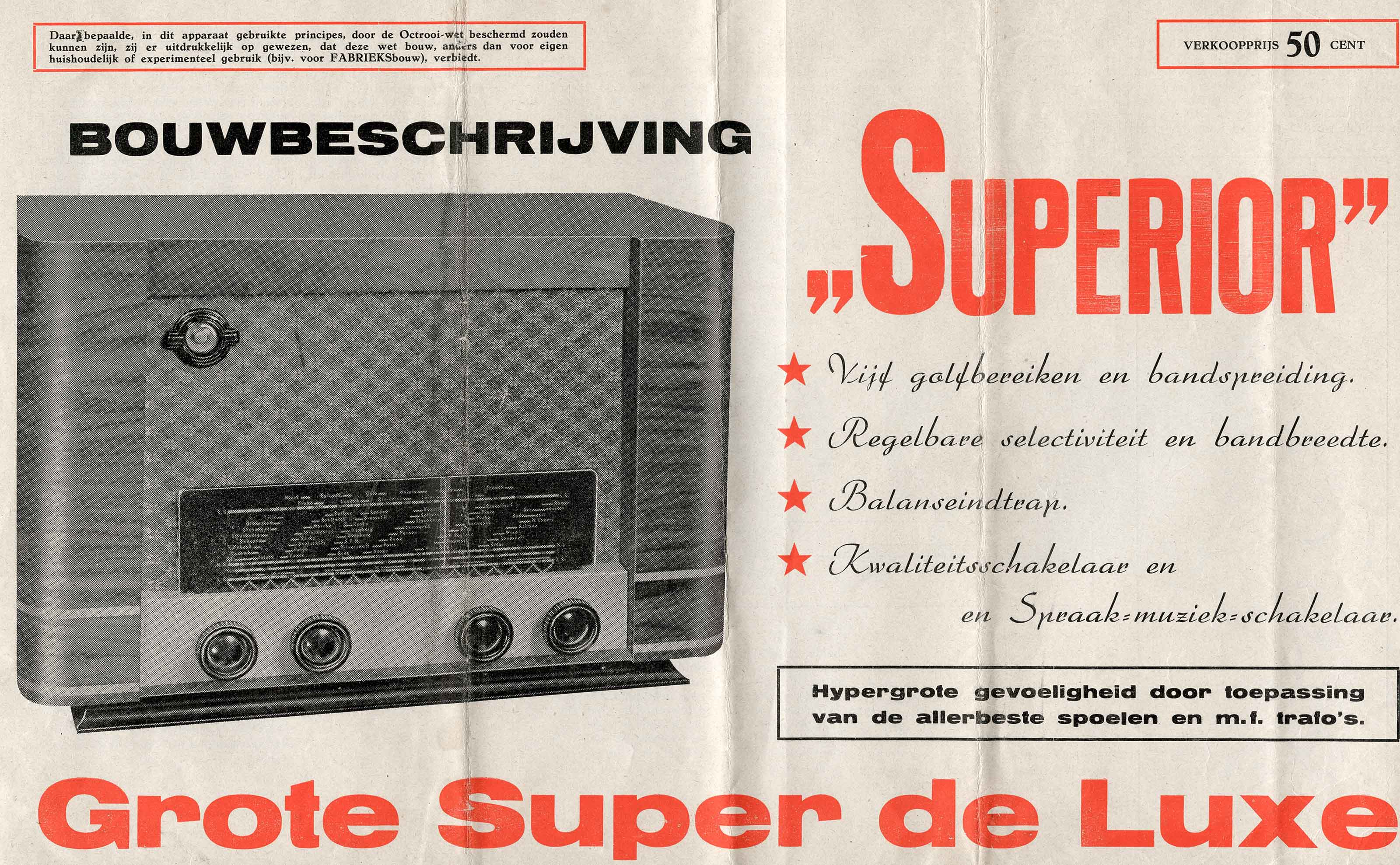

Deze bouwmap behoorde bij de "Superior". Door op de afbeeldingen te klikken is in veel gevallen een grotere afbeelding beschikbaar.

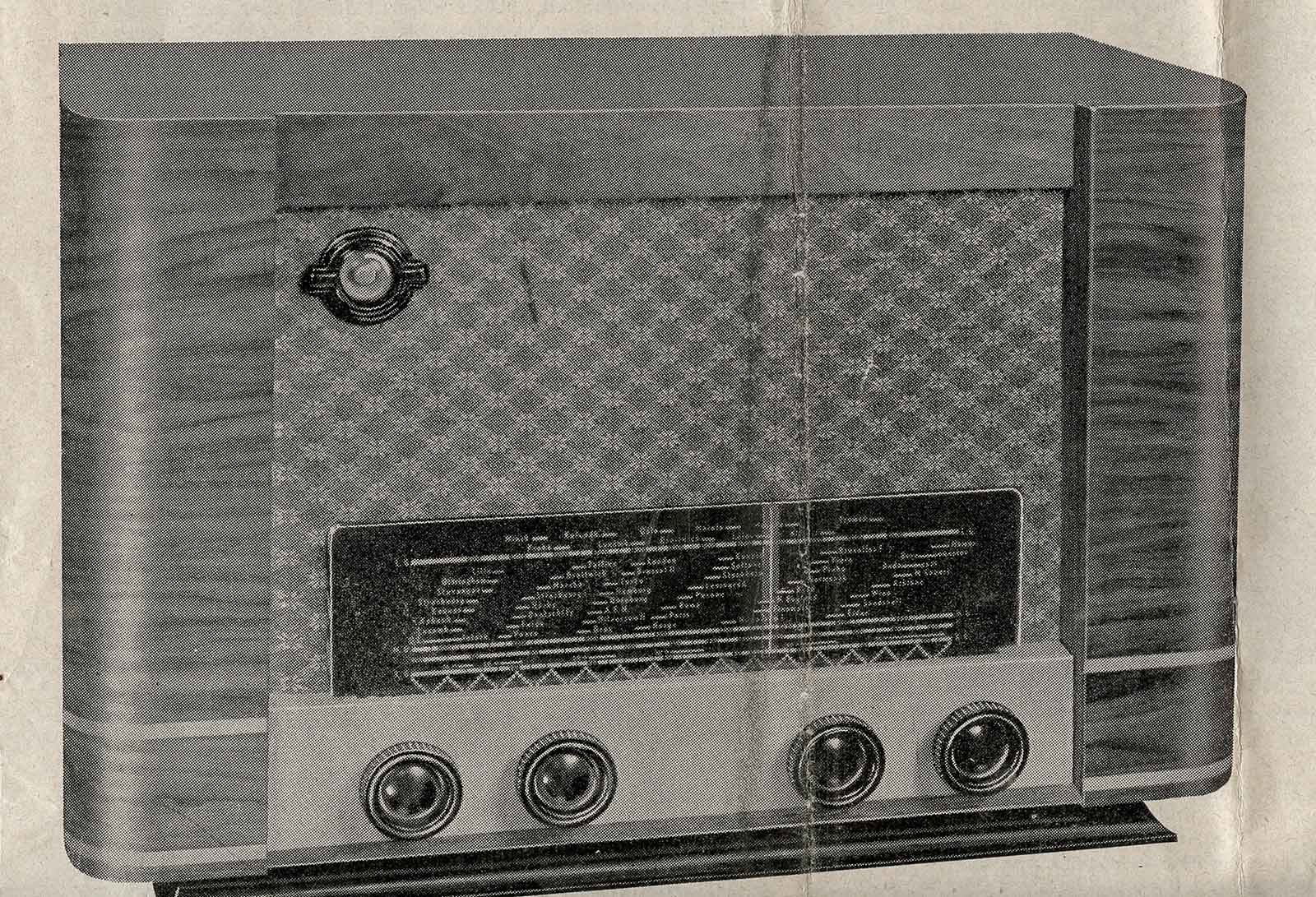

De Superior ziet er wel indrukwekkend uit.en ziet er verrassend eender uit als de "Elite", het schema is ook gelijk.....

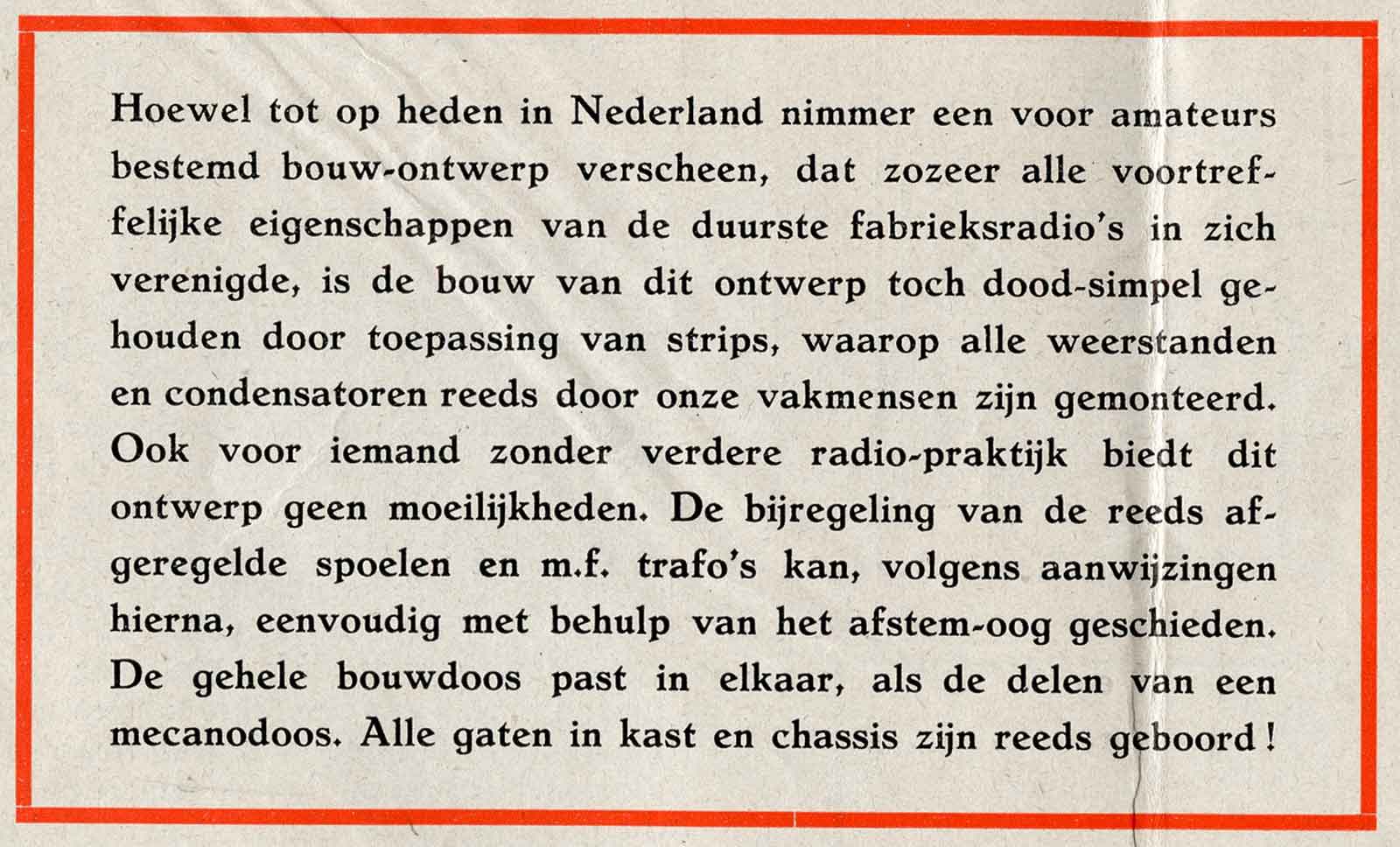

Een welkome eigenschap van het bouwpakket was dat er al veel voorgemonteerd was.

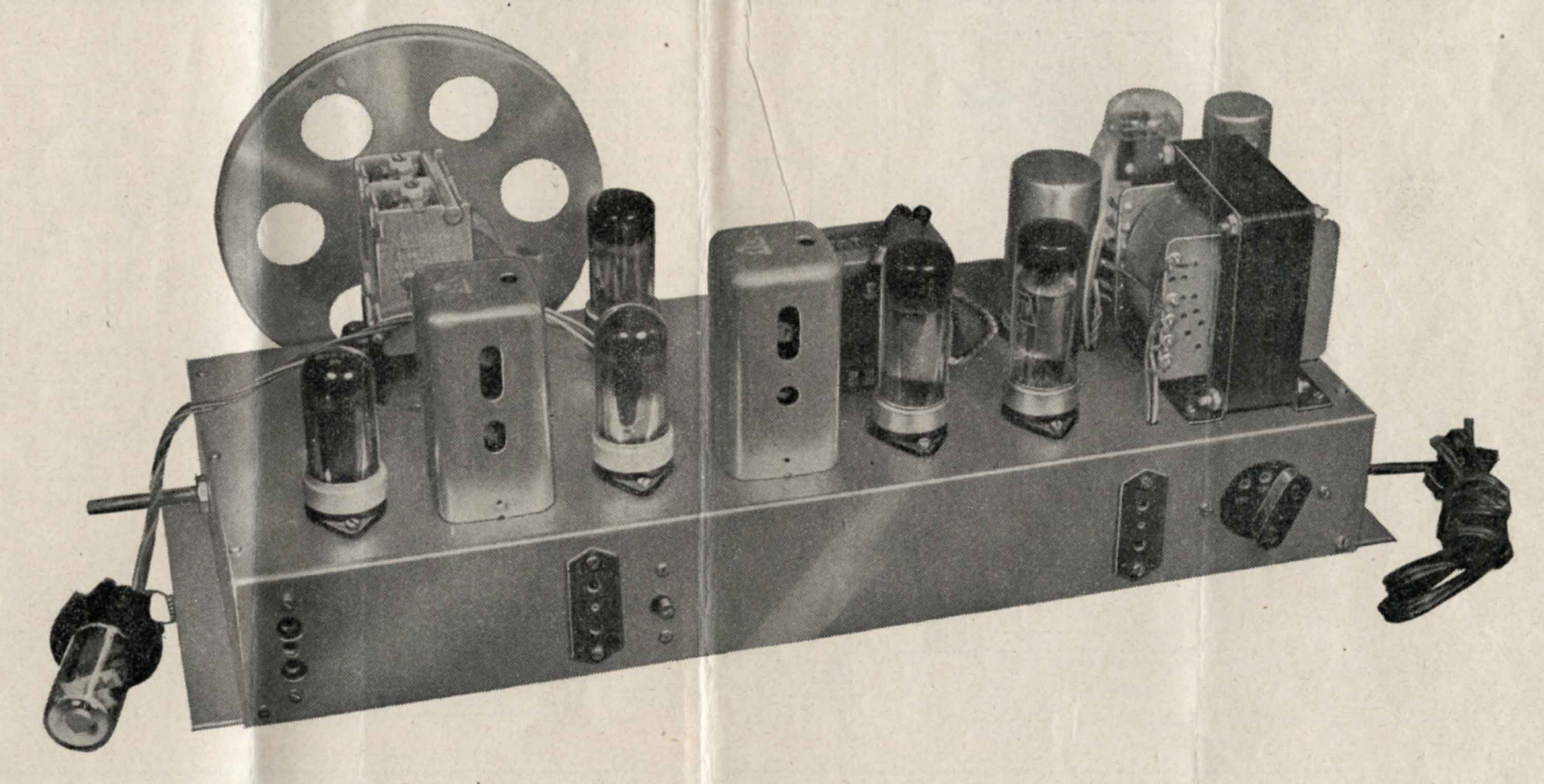

Middenfrequent-trafo's, buizen en voedingstrafo keurig in het gelid op het voorgeboorde chassis.

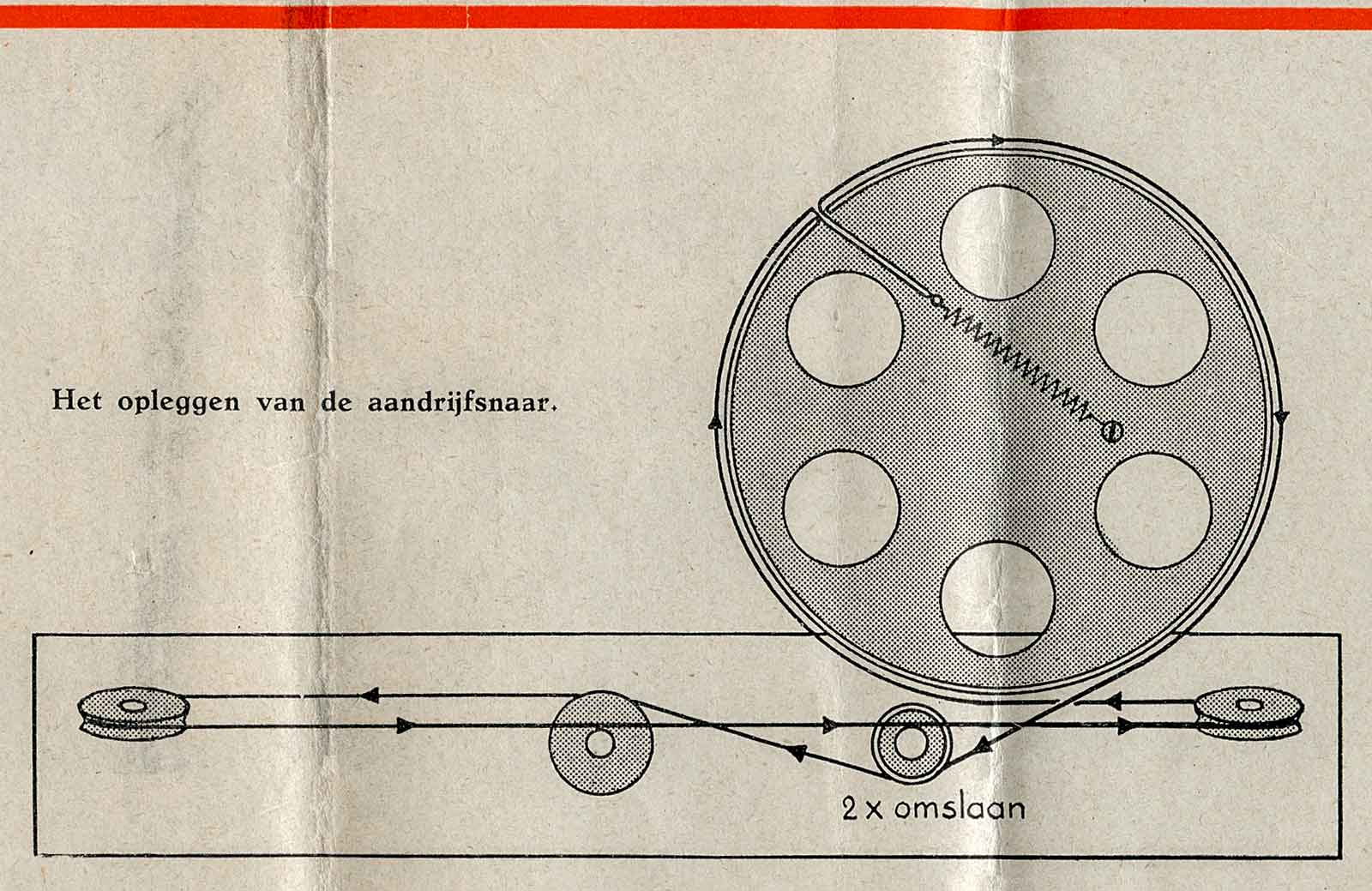

En zo moest de aandrijfsnaar bevestigd worden.

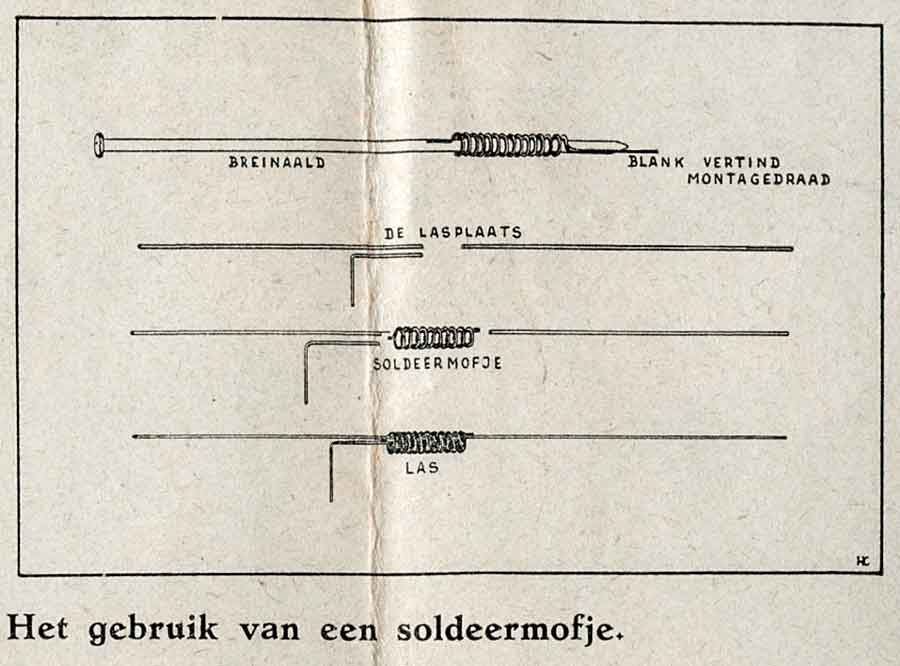

Het maken van soldeermofjes, die werden ook veel in Philips-apparaten toegepast.

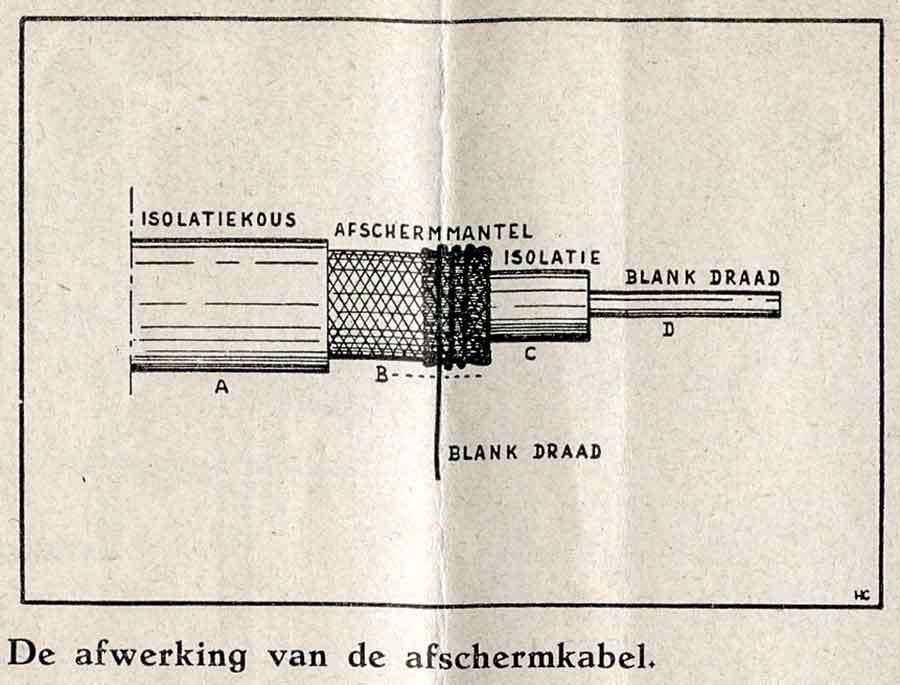

En op deze manier moet je een afgeschermde kabel aanpellen, op zich best wel nuttige informatie.

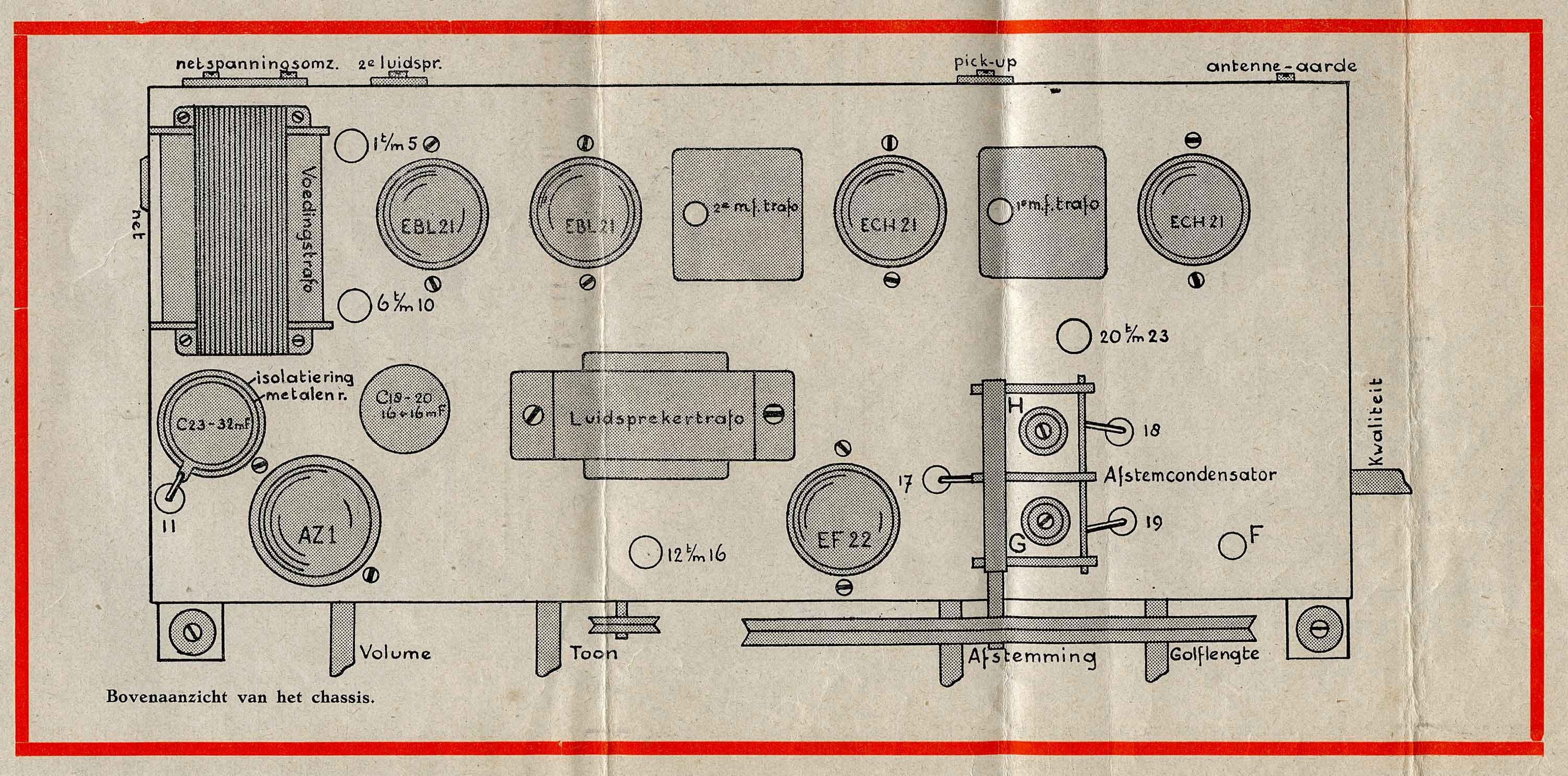

De opstelling van alle componenten op het bovendek.

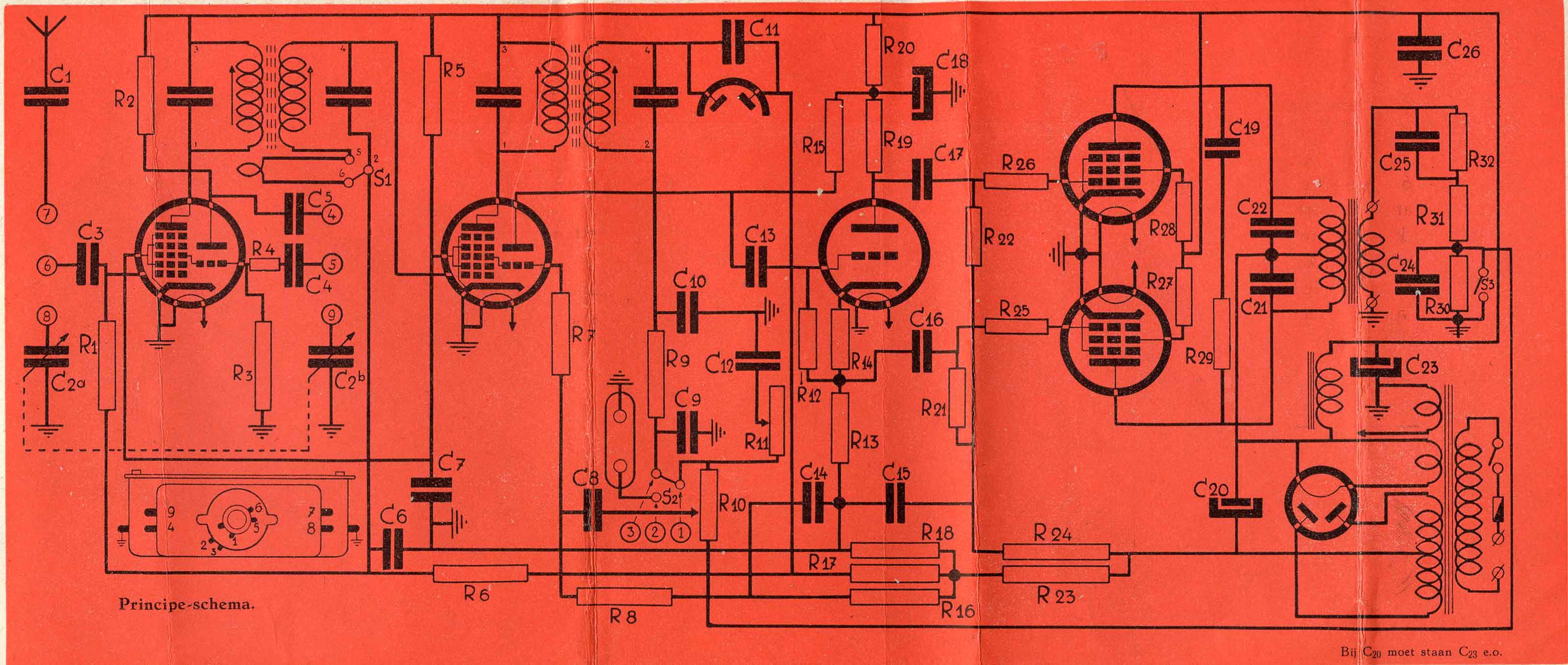

Het schema met de balanseindtrap.

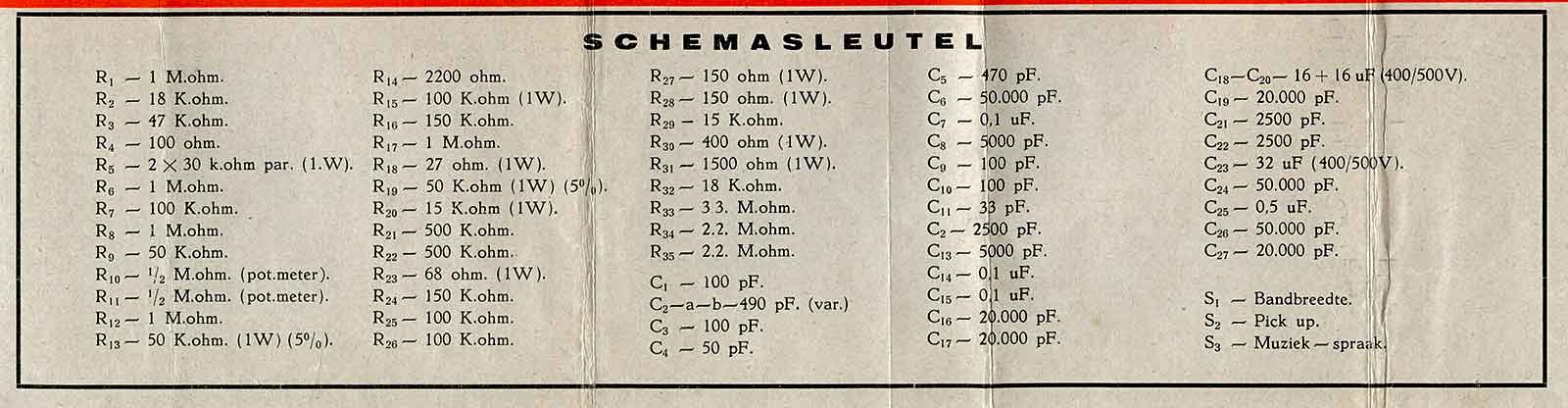

De schemasleutel.

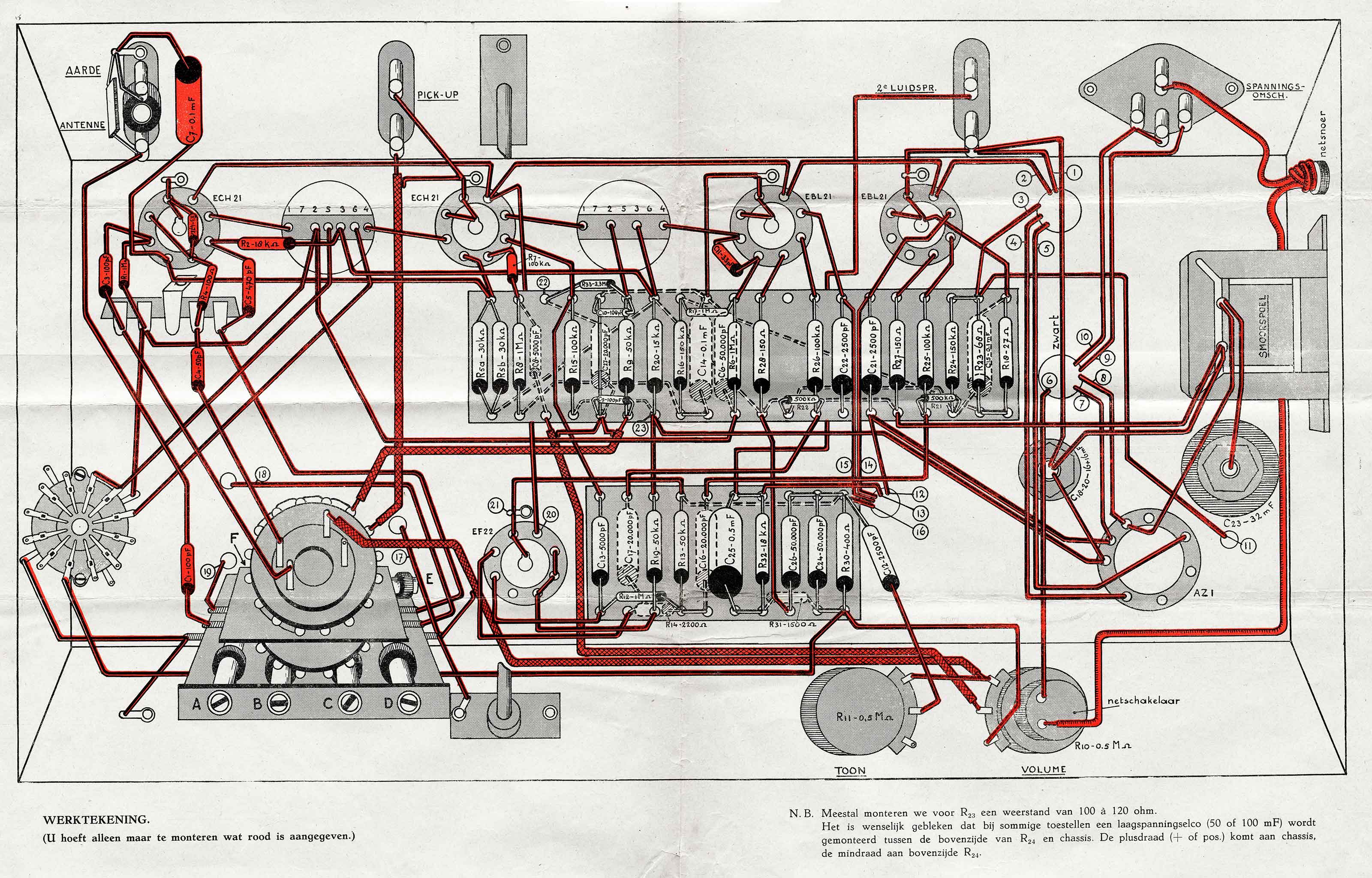

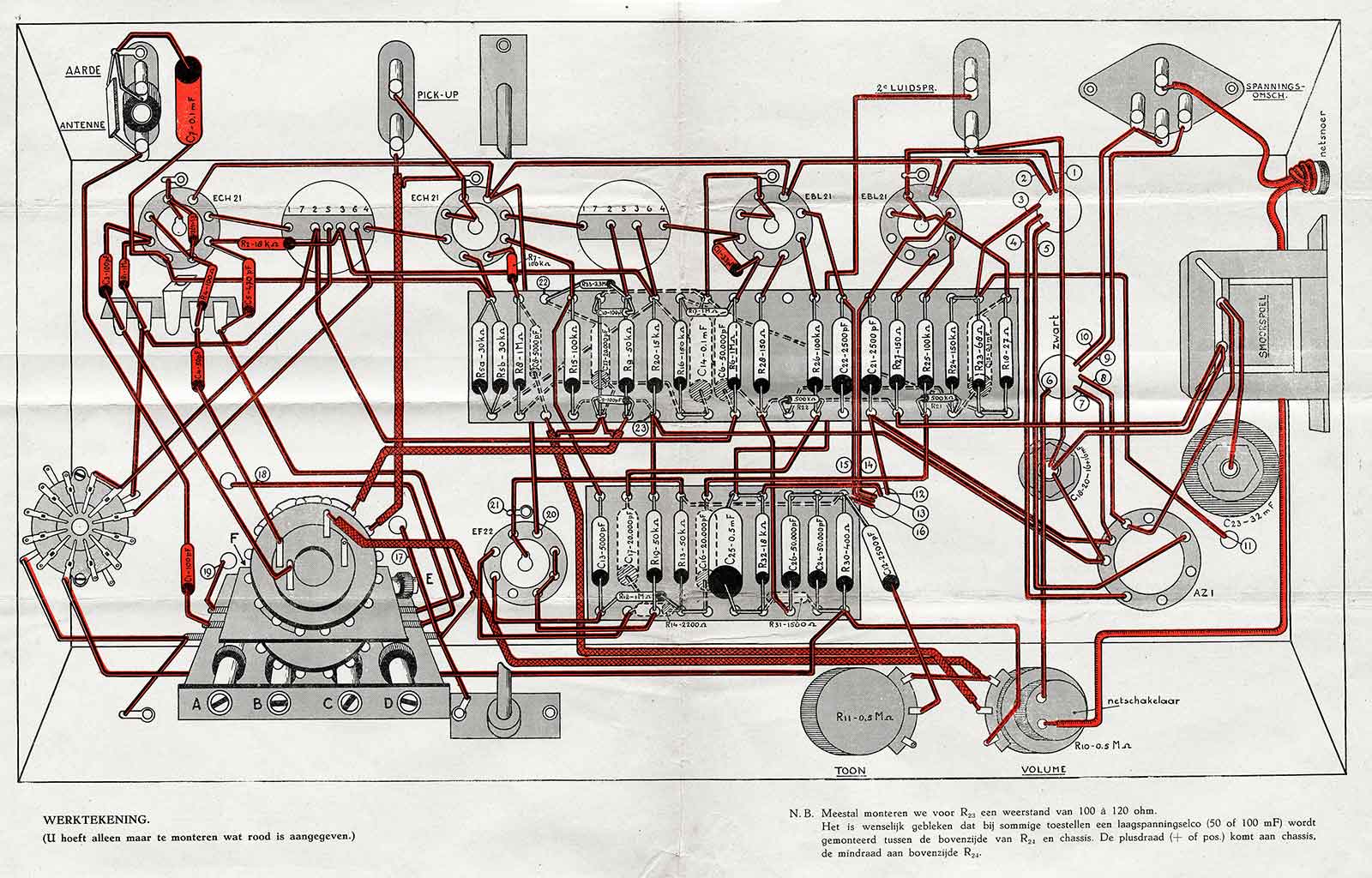

Bedrading, alleen de rode delen moesten na montage van de grotere componenten nog toegevoegd worden.

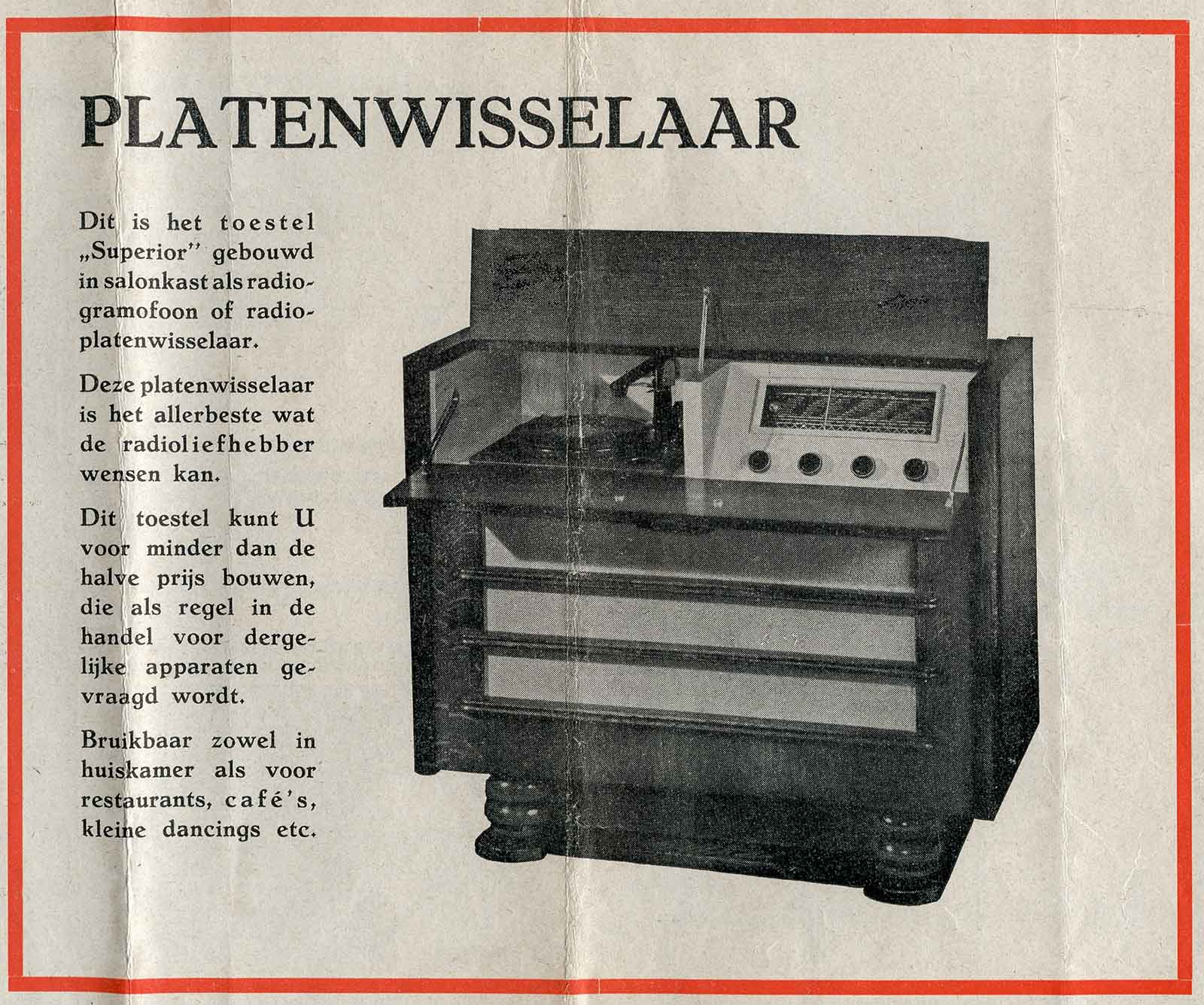

Het apparaat in een wat omvangrijker kastje met platenspeler.
