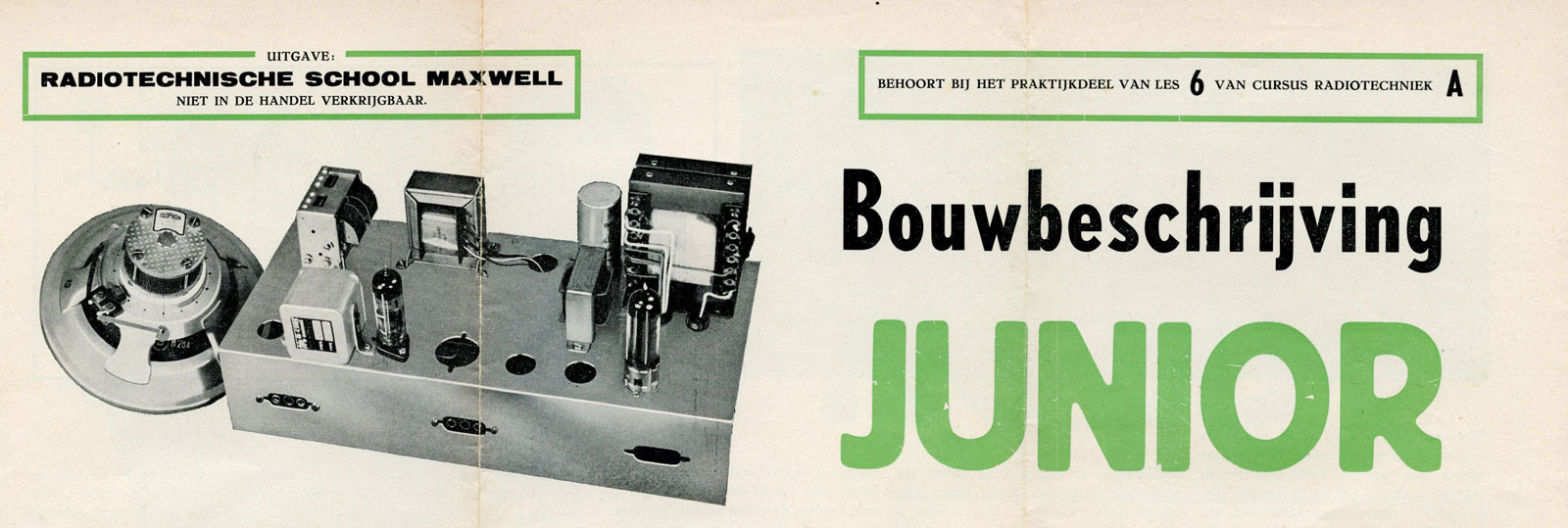

De titel.

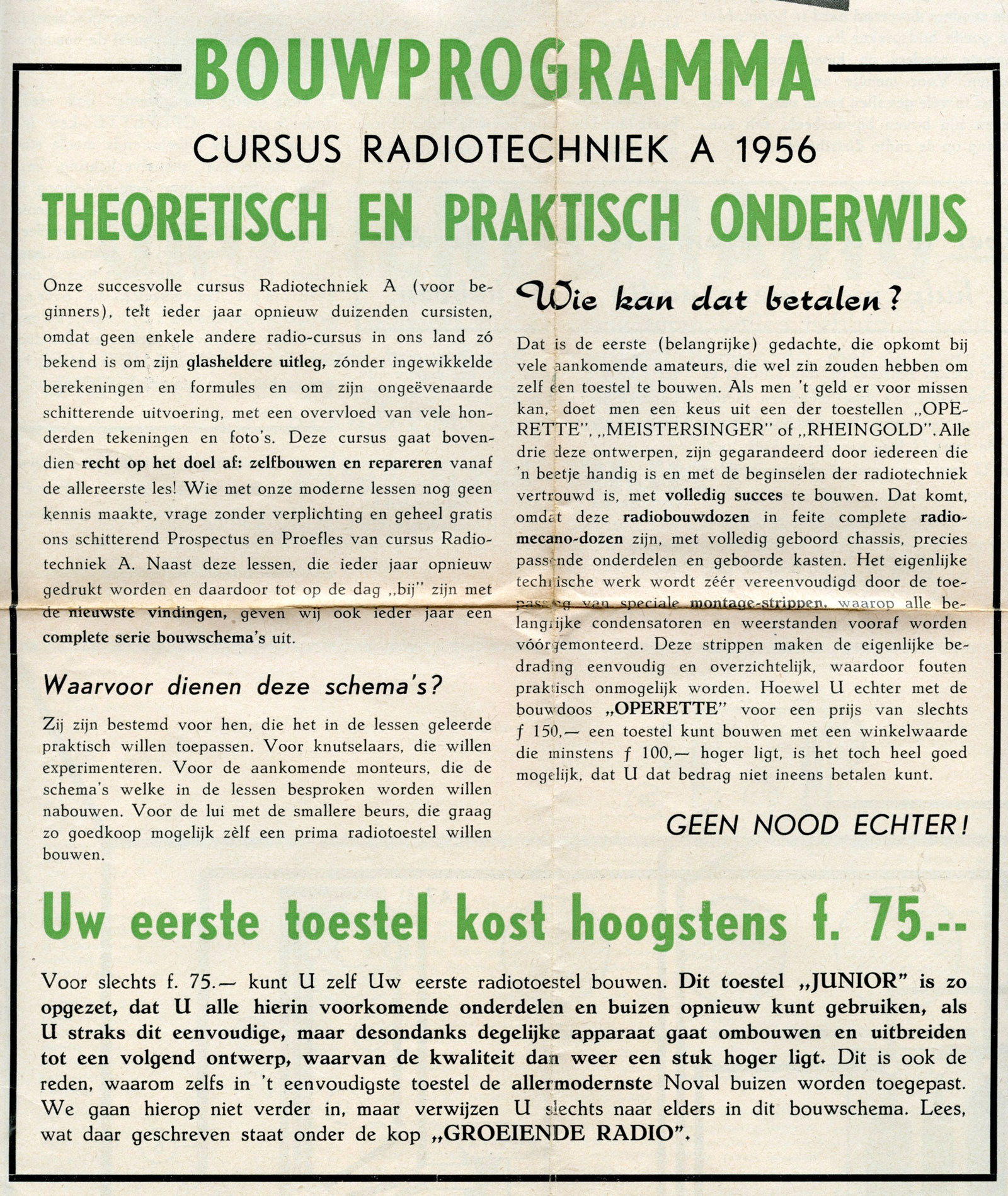

Groeiende radio.

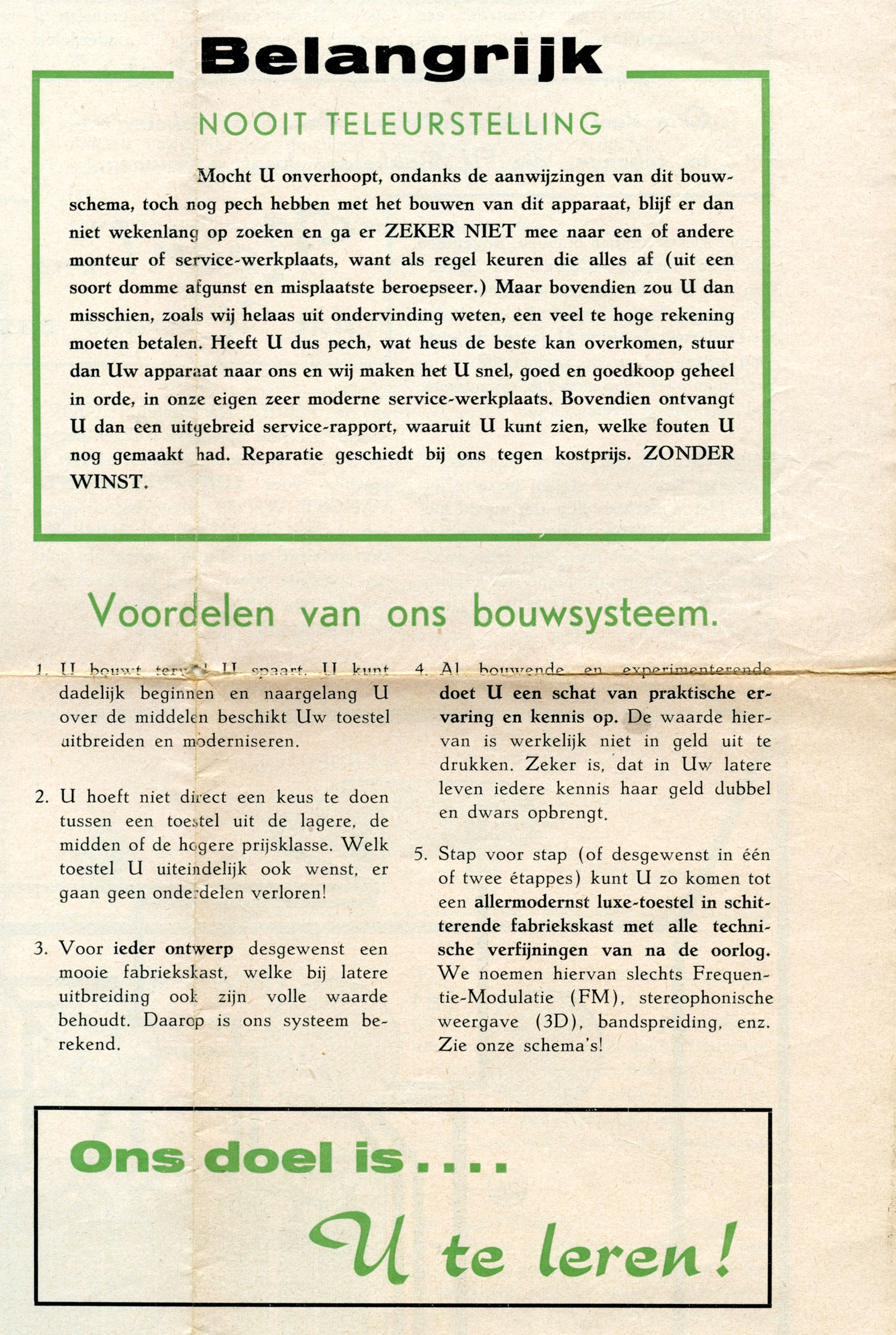

Het doel.

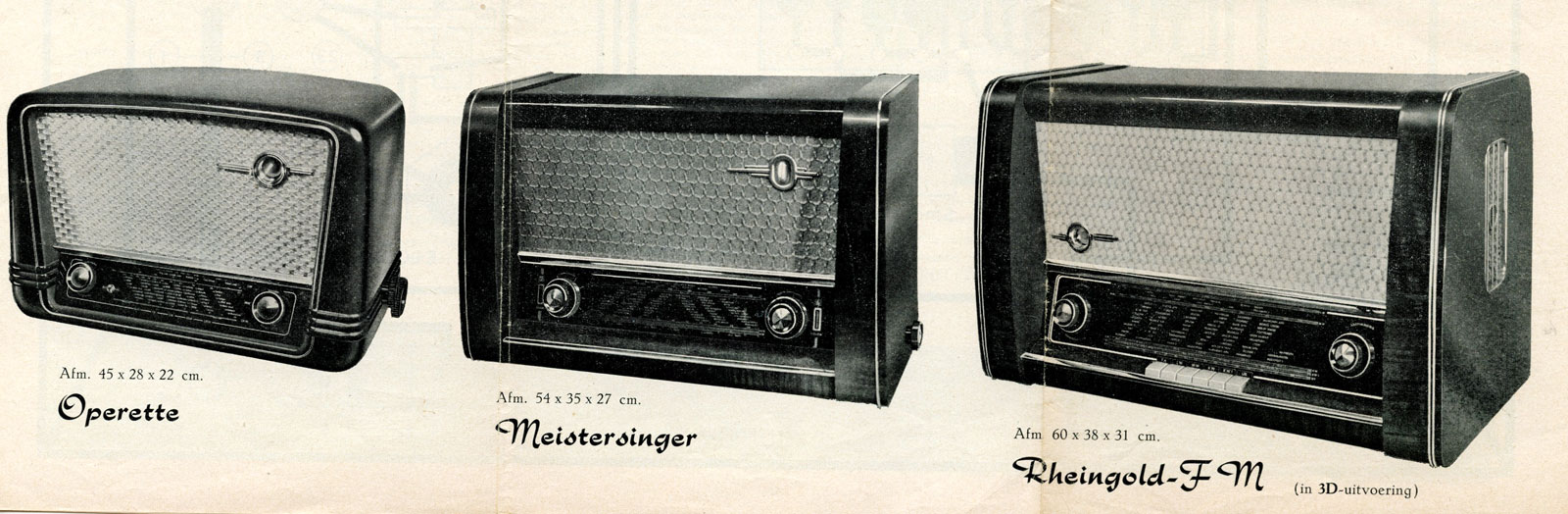

Nog meer smaakmakers.
En nu het echte werk:

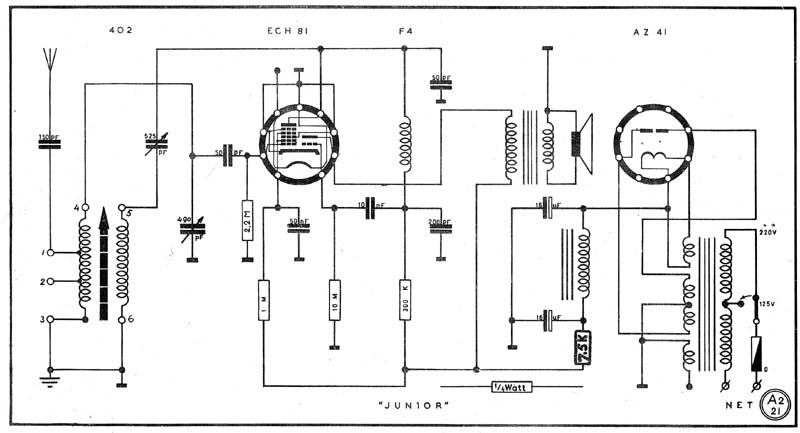

Het schema.

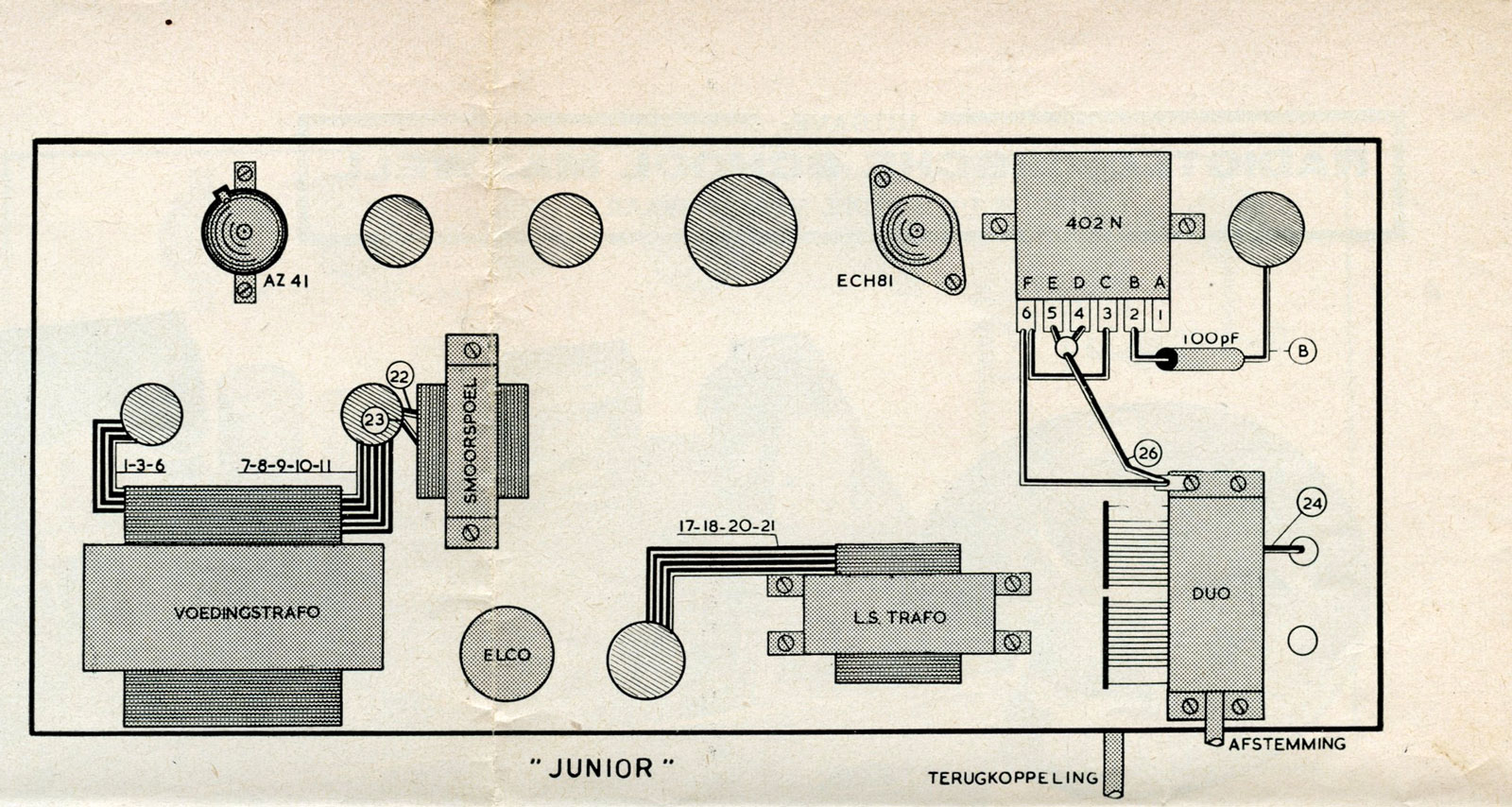

Componenten opstelling.

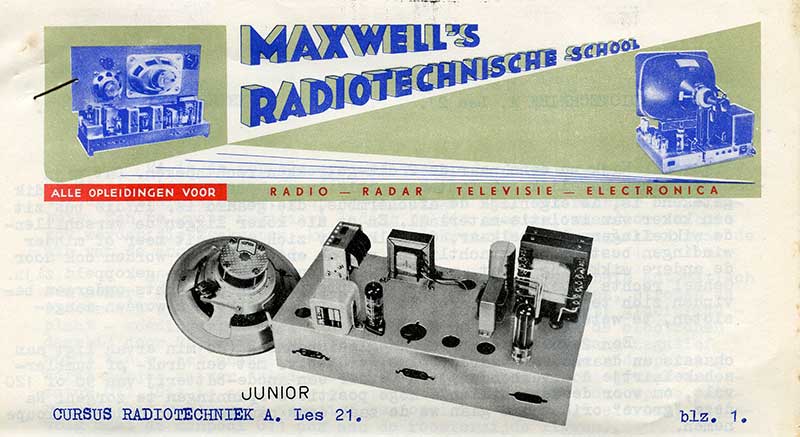

Hier onder nog een gedeelte uit les 21. Beeldmateriaal afkomstig van Louis Meulstee, PA0PCR.

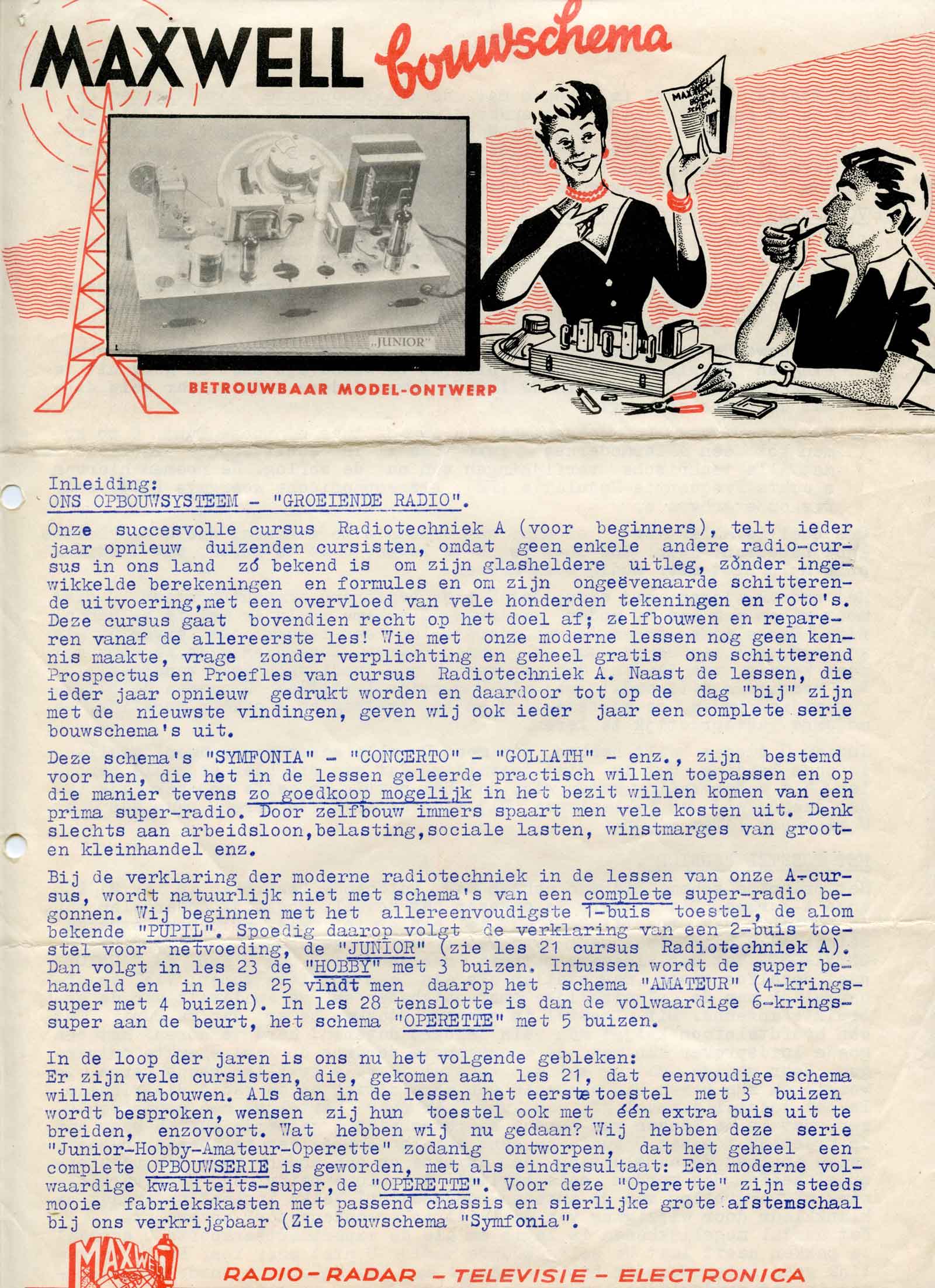

Deze pakkende advertentie zorgde er voor dat het water in je
mond liep. Ook de pijprokende jonge man gaf de indruk van weloverwogen beslissingen
bij de aanschaf van de bouwdoos. Ook het enthousiasme van de vrouw was een
reden een Maxwell bouwpakket te kopen. Dat is bij mij thuis wel eens
anders.
Het chassis met de vierkante uitvoering van de 402-spoel (402N).

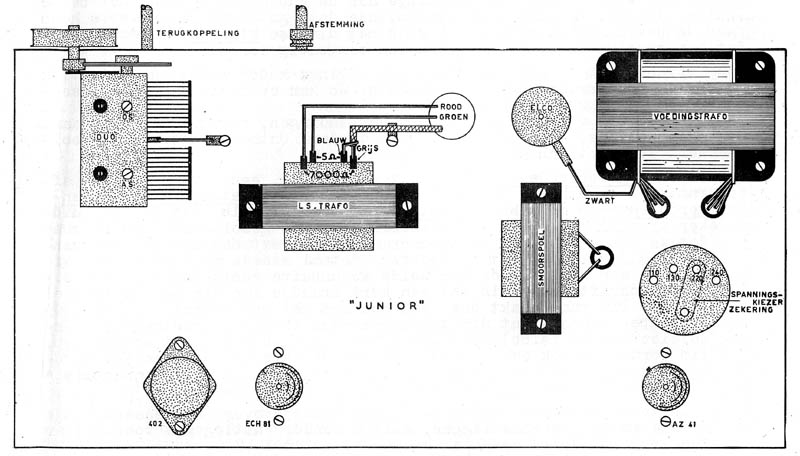

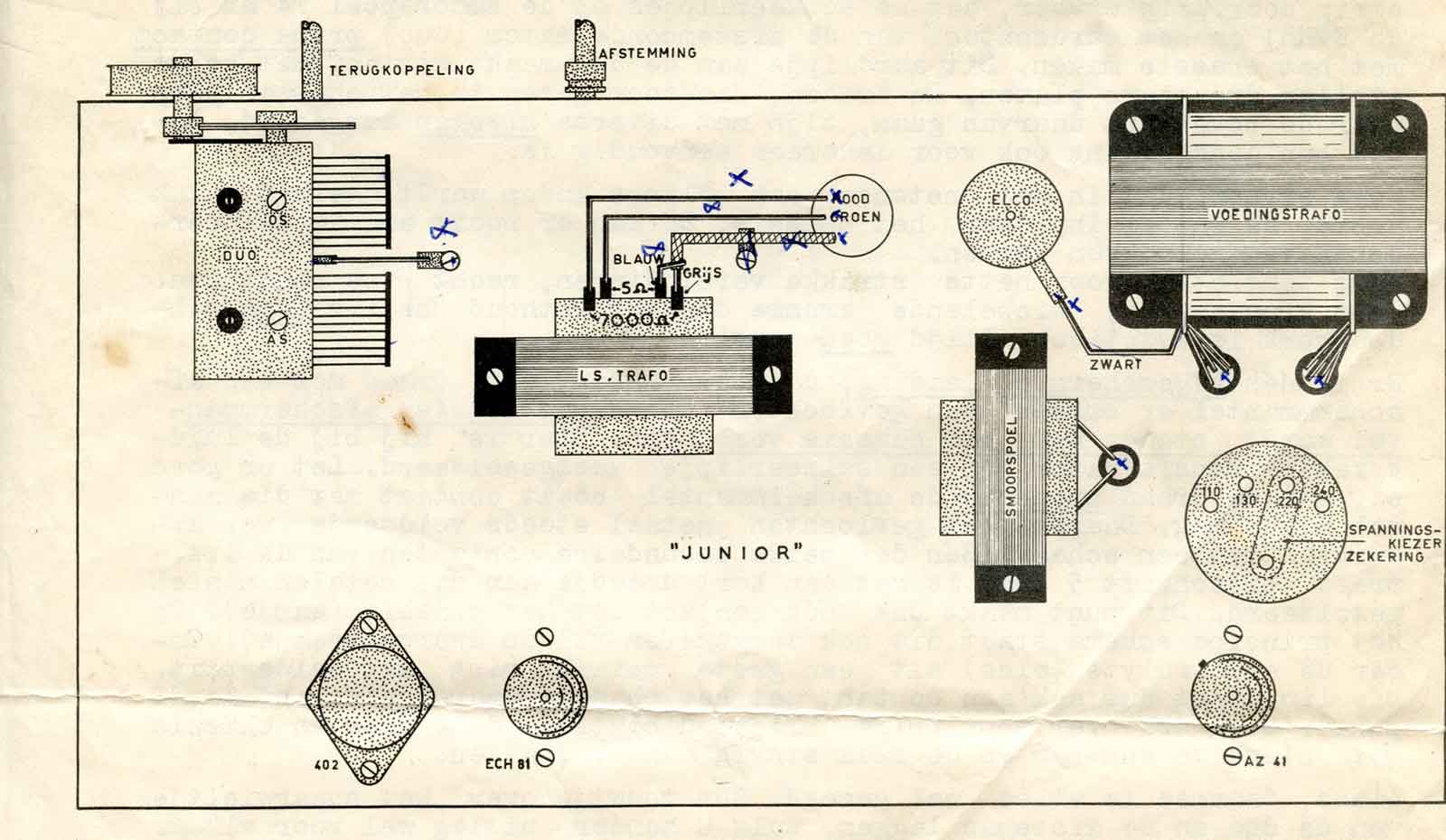

Het bovenaanzicht van de Junior

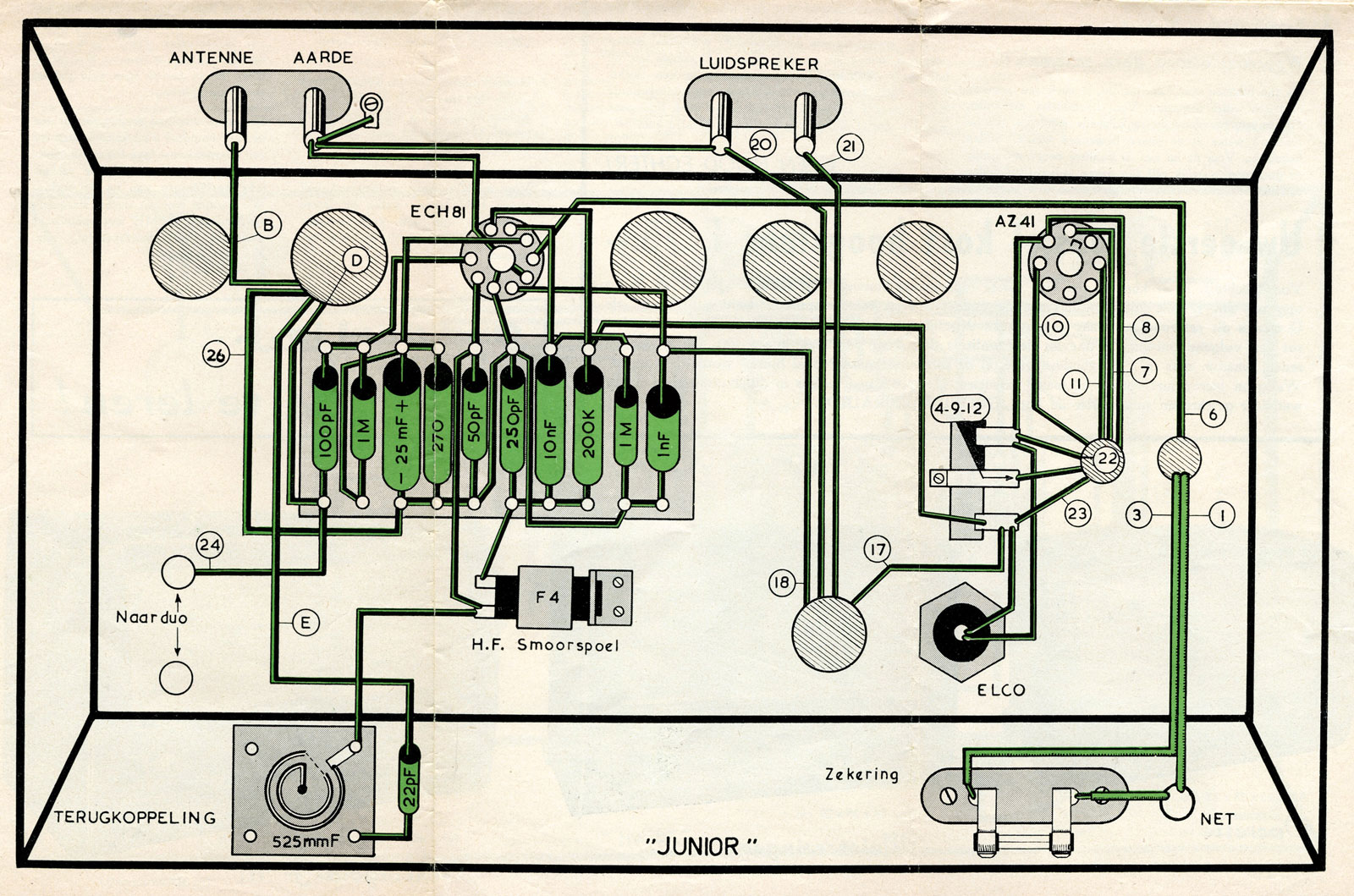

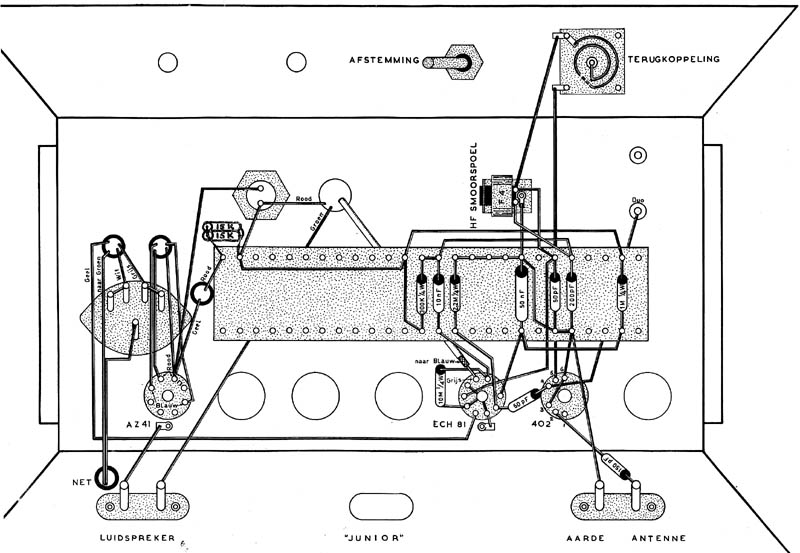

En dit is het onderaanzicht, in vergelijking met de Pupil al een zeer gecompliceerde opbouw.

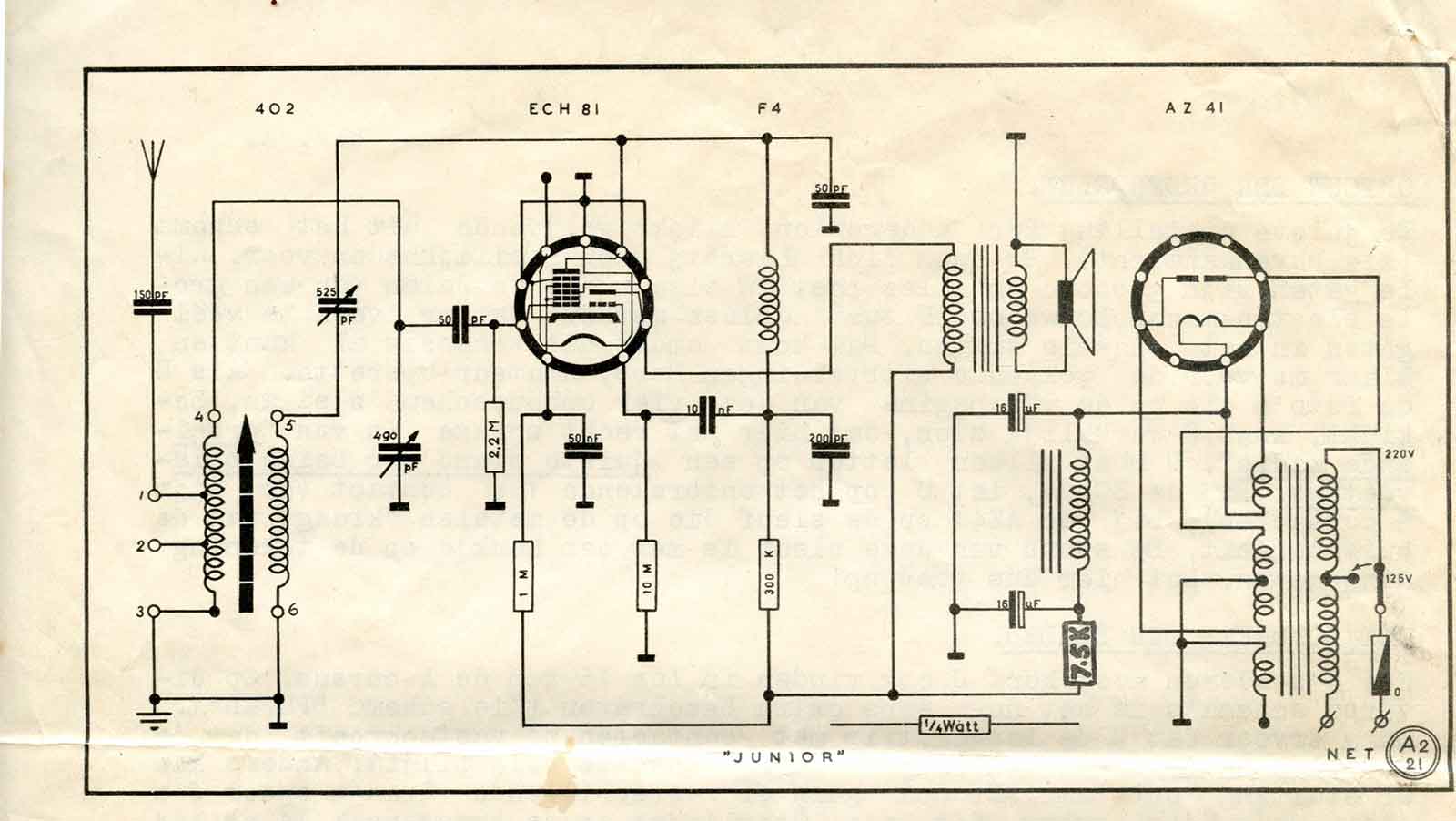

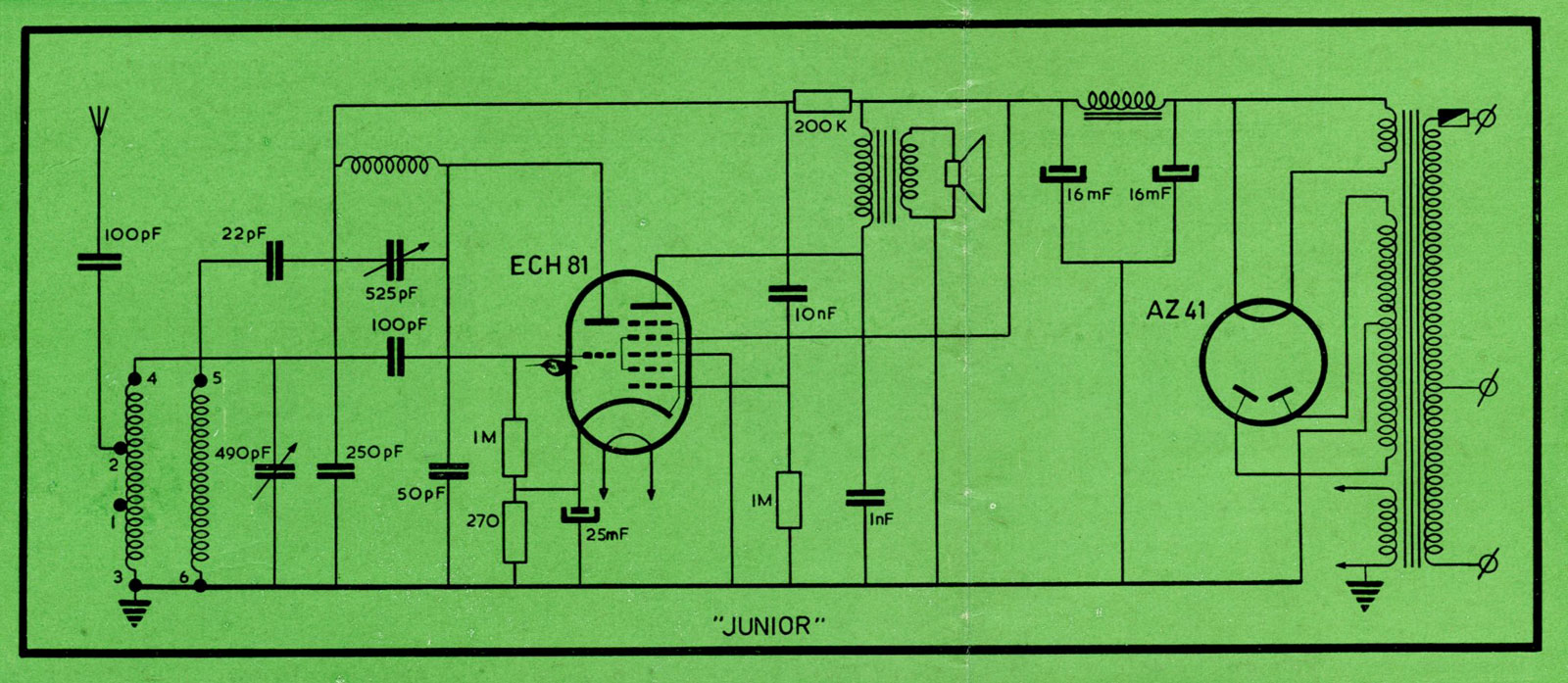

Het schema was ook al wat ingewikkelder dan dat van de Pupil,
hoewel het ontvangst-circuit wel wat overeenkomst toont. Een belangrijke
vooruitgang is de regelbare terugkoppeling en natuurlijk nooit meer een lege
gloeispanningsbatterij.

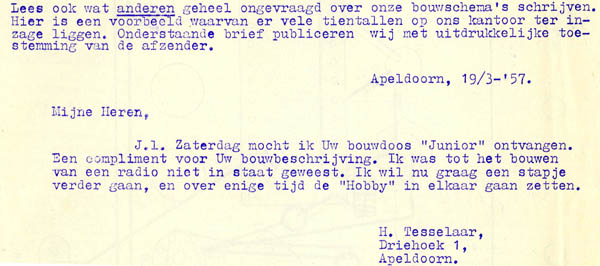

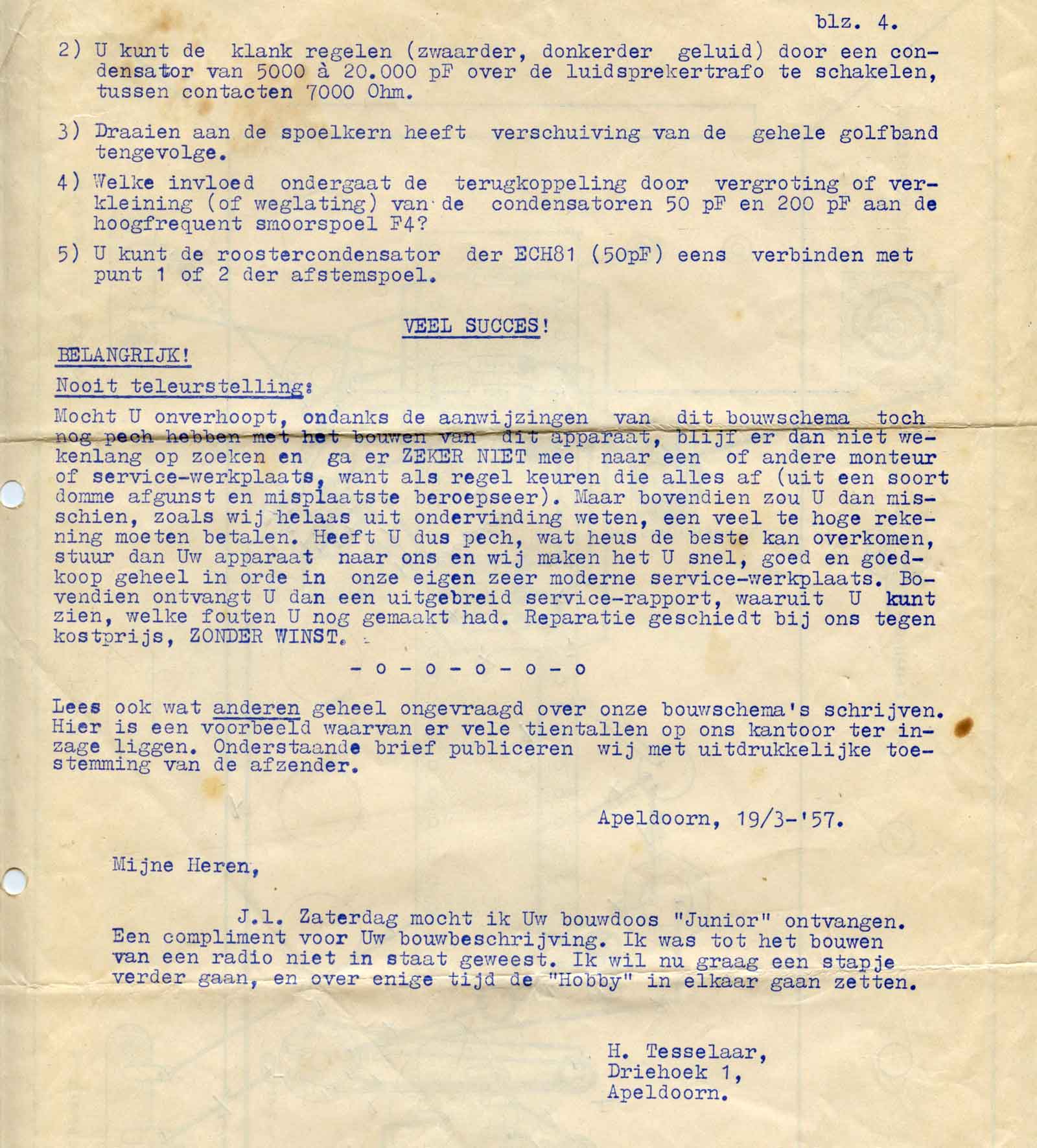

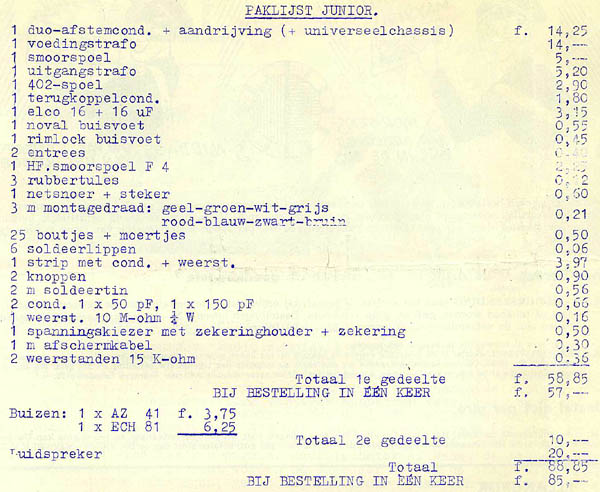

Boven de stuklijst met de prijzen en onder de reakties van de klant.

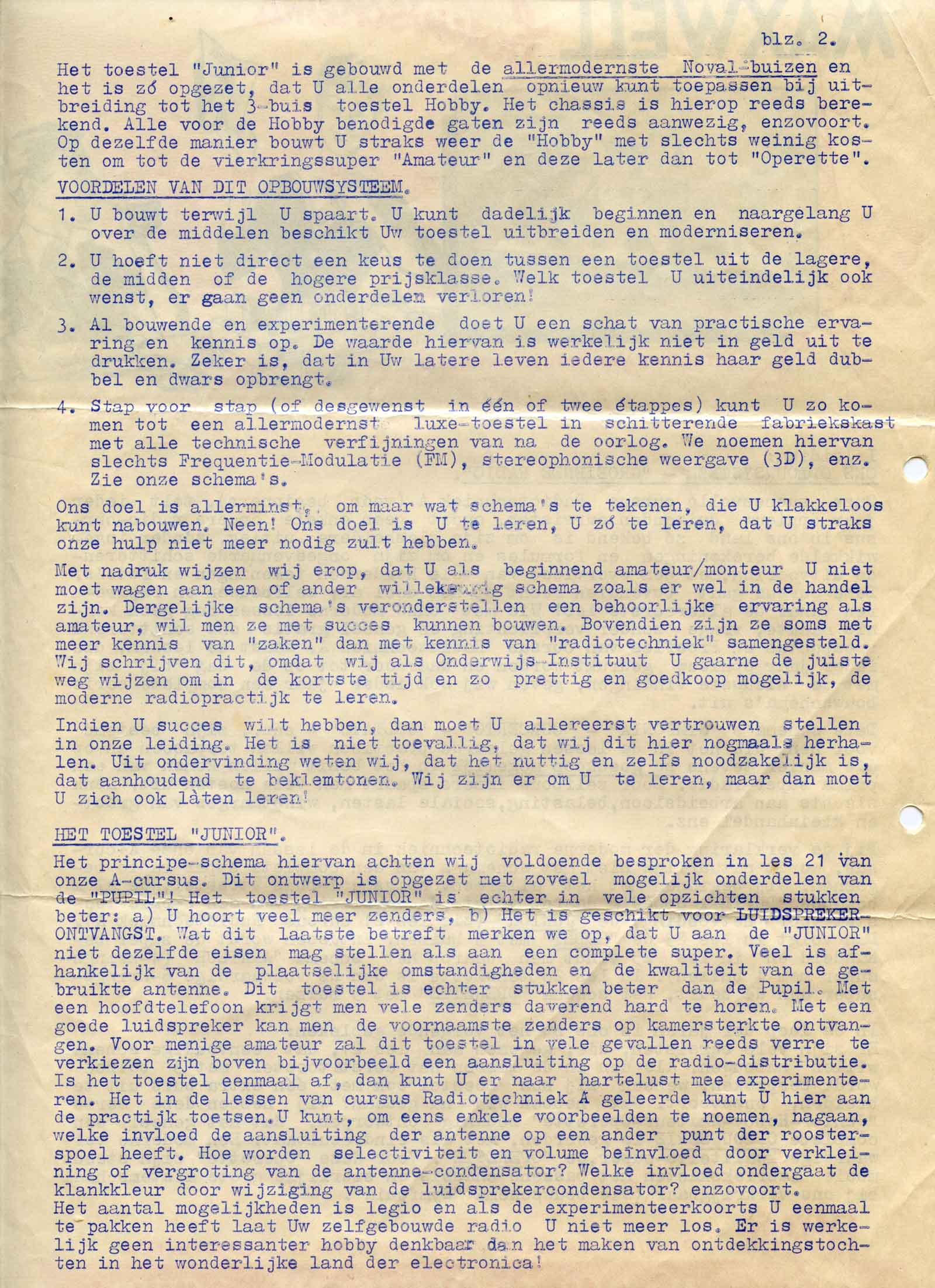

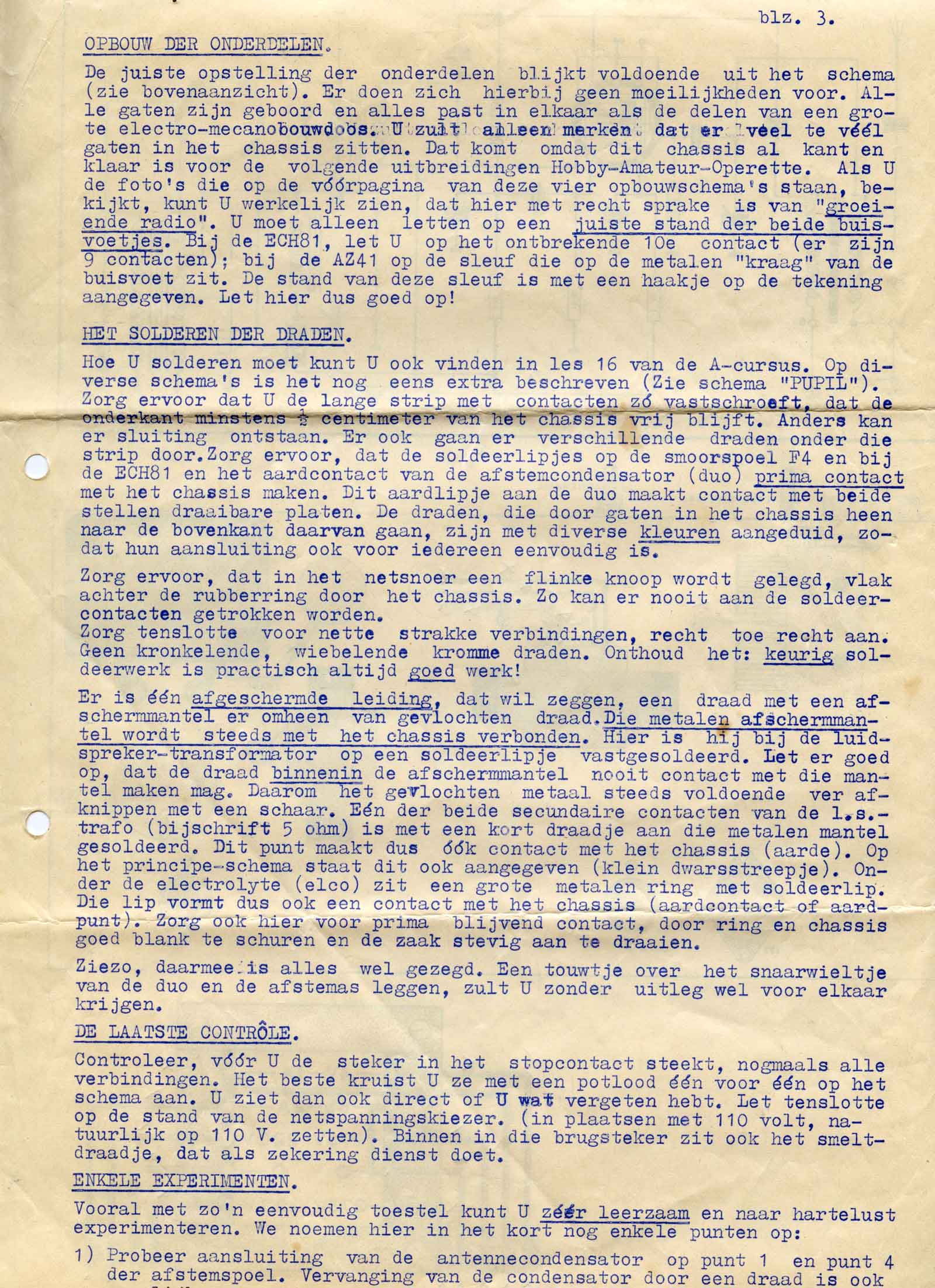

Hier onder volgt de volledige beschrijving van de bouw.
