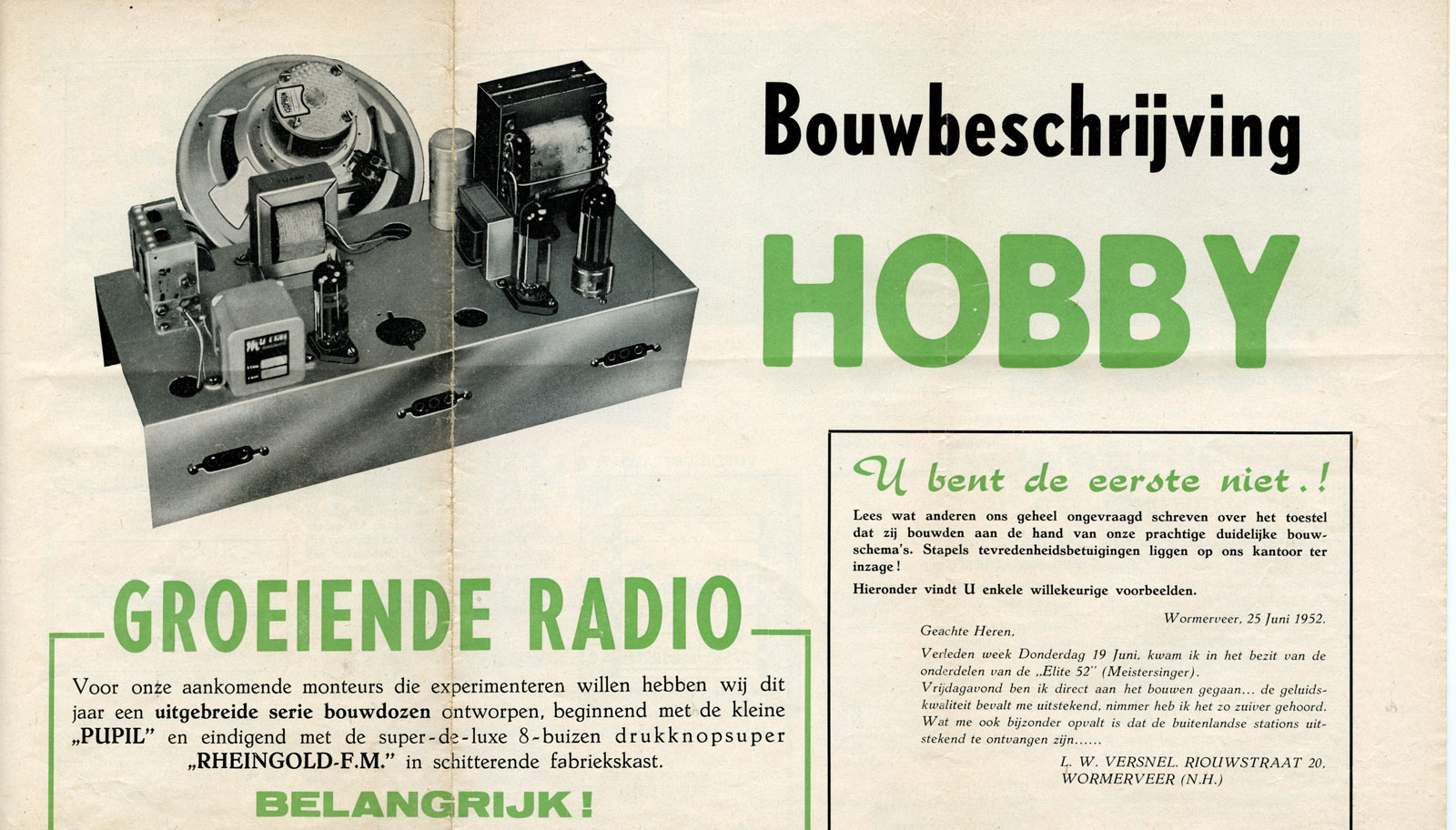

Kop van de bouwbeschrijving va de Maxwell Hobby, de uitbreiding van de "Junior".

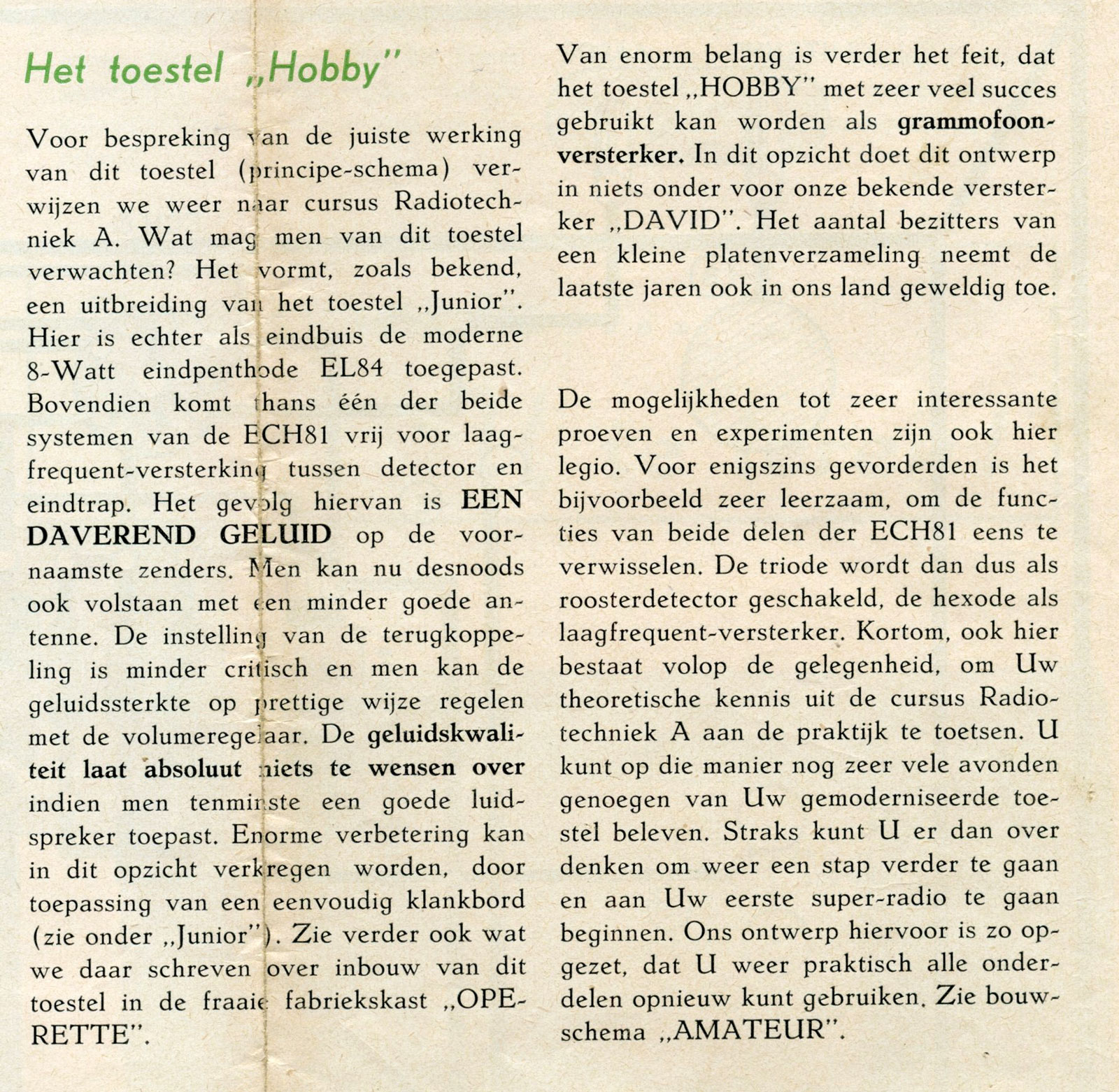

Een korte uitleg over de Hobby.

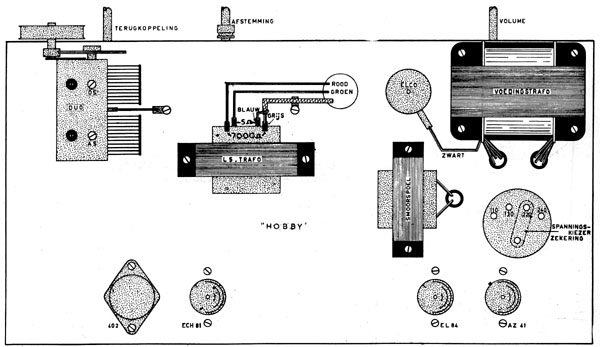

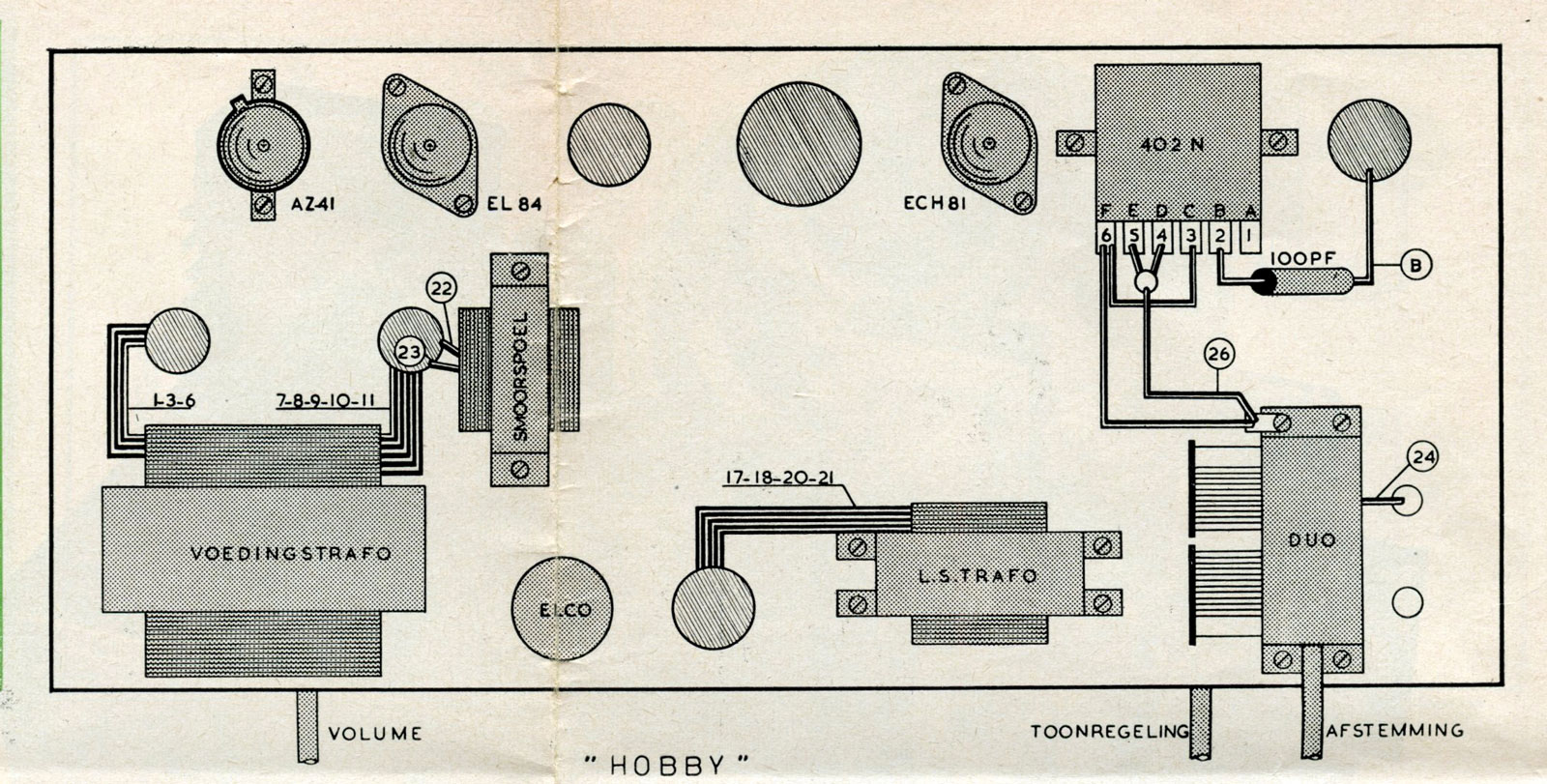

De componenten-opstelling, met de vierkante 402N detector-spoel.
Het schema met de extra EL84, die volgens Maxwell een "daverend geluid" op de voornaamste zenders voortbracht.

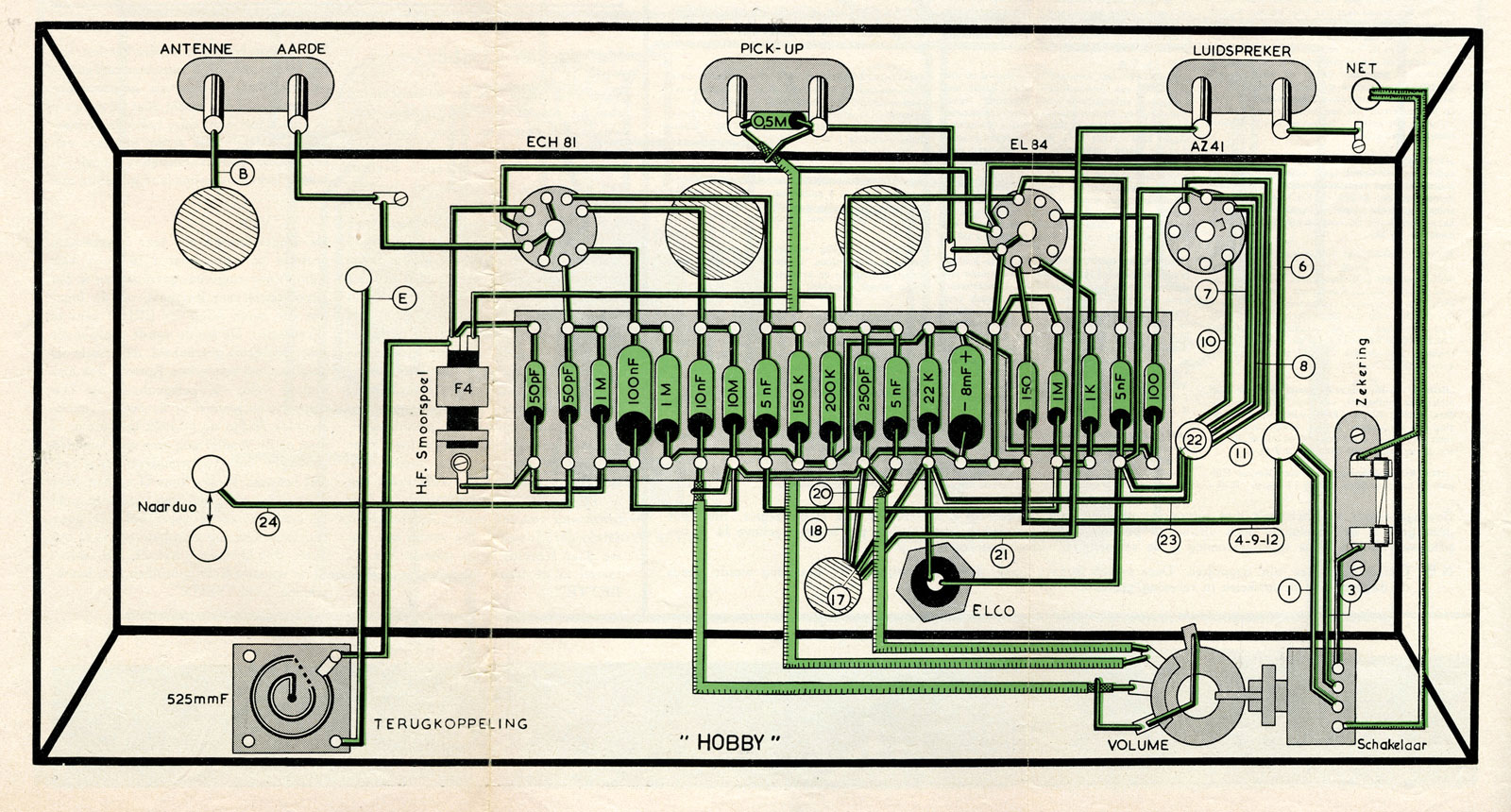

Volgens bovendstaande tekening moest het toestel bedraad worden.

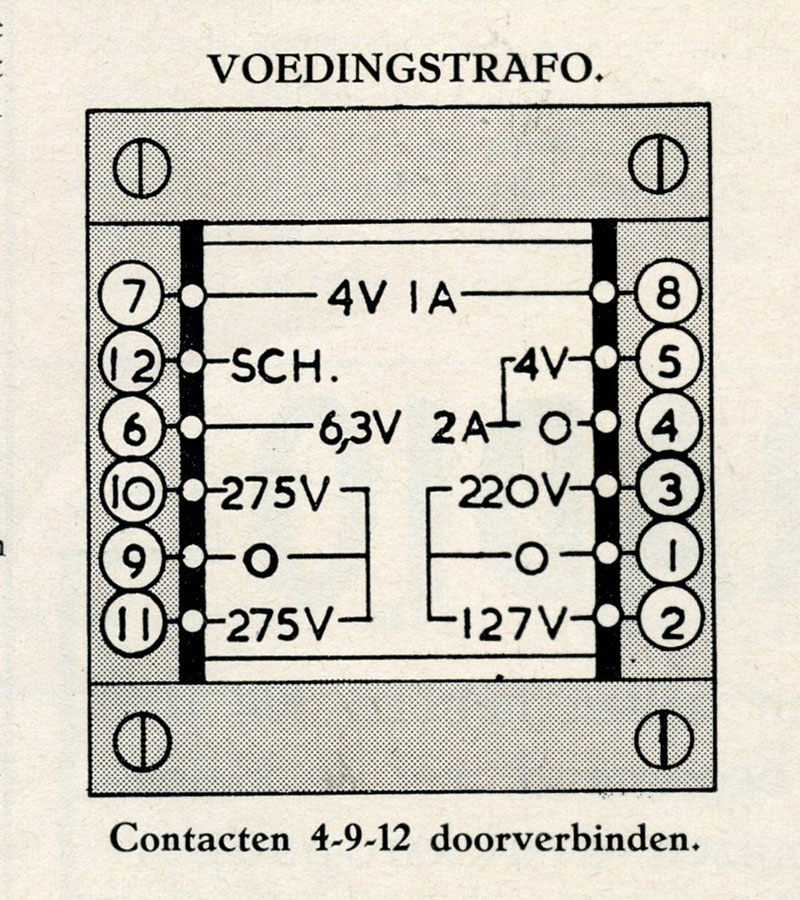

De aansluitingen van de voedingstrafo.
De opvolger van de Junior
Onderstaande afbeeldingen : Louis Meulstee (PA0PCR)
De versie met de ronde 402-spoel
En hier onder de oudere uitvoering met de rechthoekige spoel,
de afstemcondensator
ziet er ook wat anders uit.

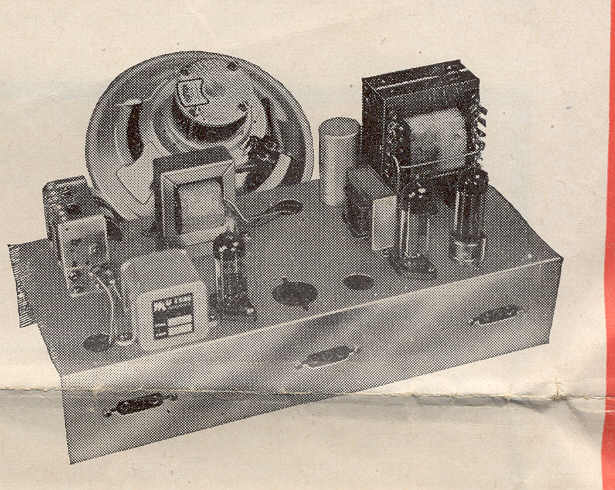

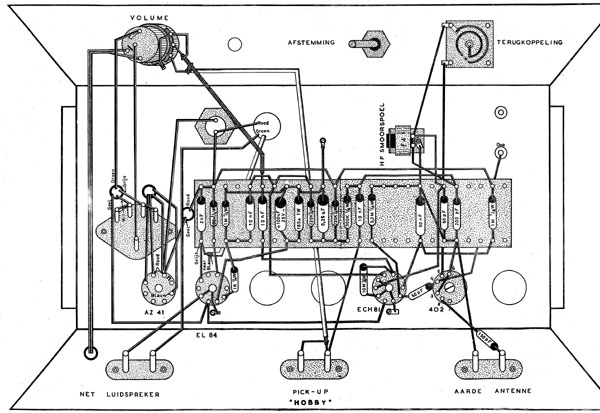

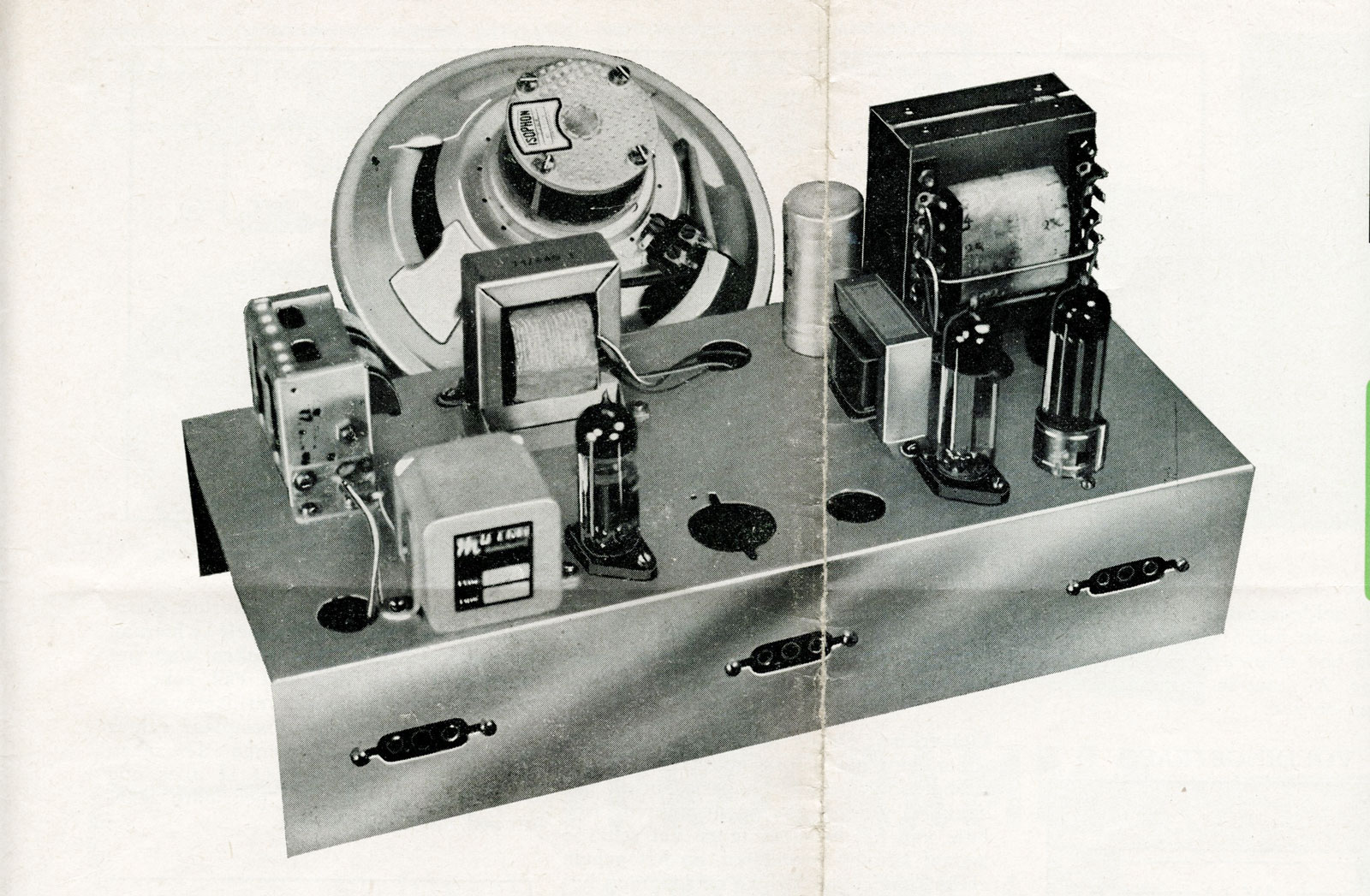

De opstelling van de componenten, bovenaanzicht. Dit is
de wat modernere uitvoering
met vertraging op de afstem-C.
De onderzijde, het weerstandsbord bezit nu aanzienlijk meer componenten dan de Junior

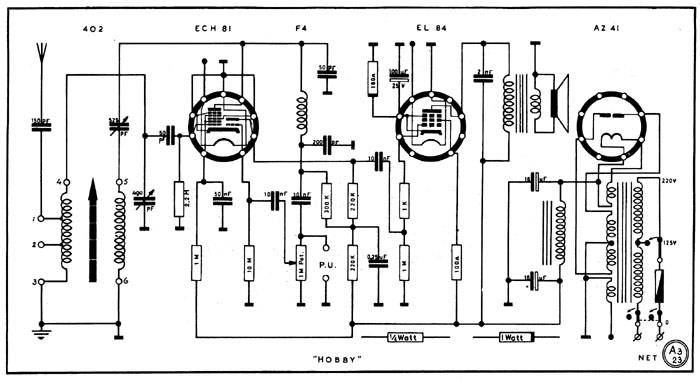

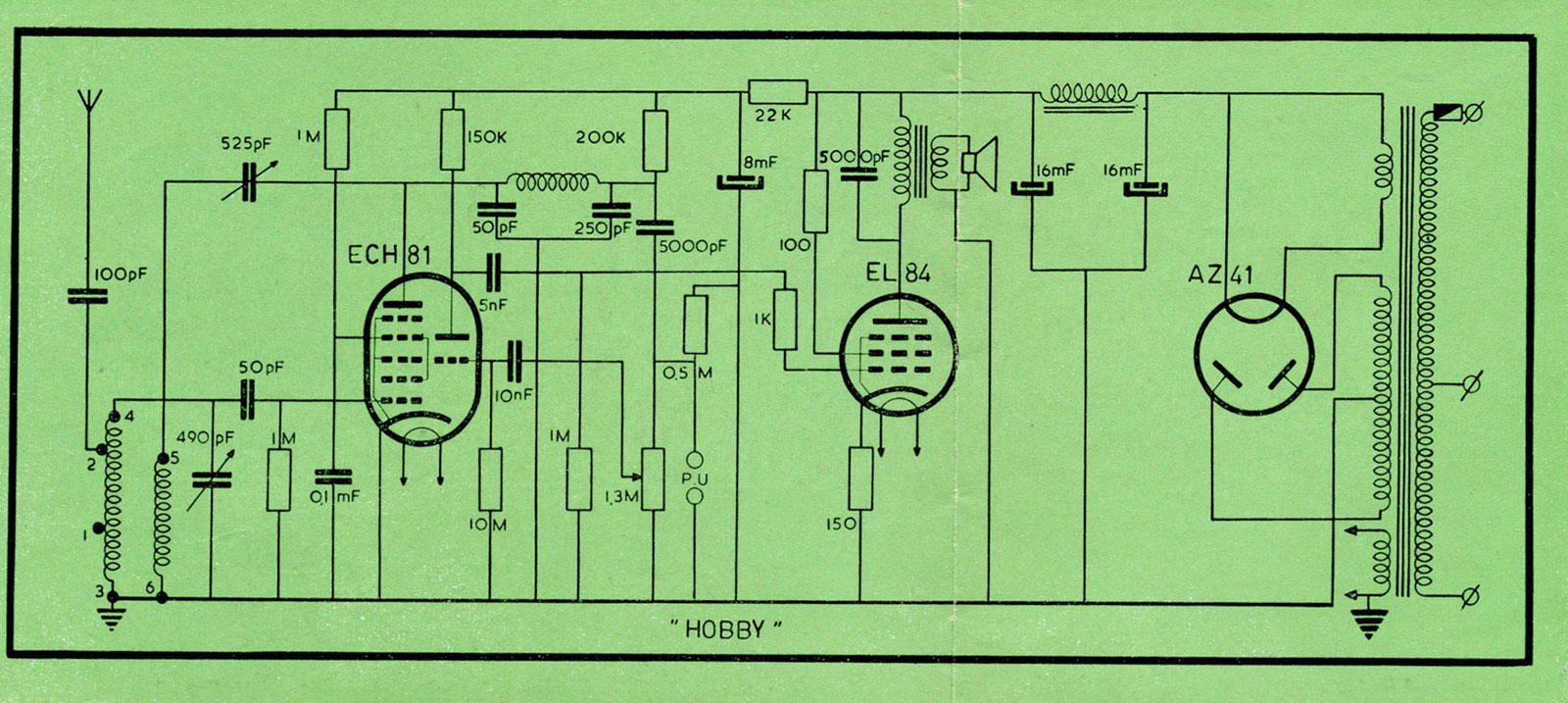

Het schema, de terugkoppeling vindt plaats met een variabele
condensator en niet met een vaste C met een
potentiometer. Verder is er nu ook een Pick-Up ingang aanwezig, waarschijnlijk
moet deantenne-ingang dan aan aarde
gelegd worden om geen radiozenders door de grammofoon-muziek te horen.

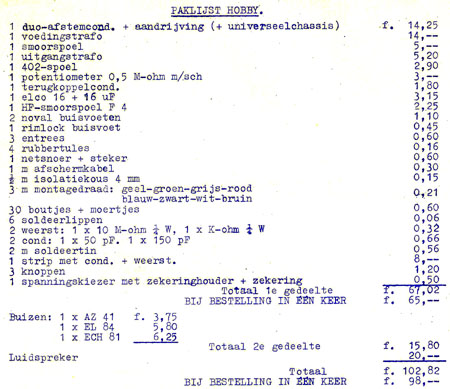

Natuurlijk mag de componenten-lijst niet ontbreken, bij
bestelling in een keer, was een aanzienlijke
korting te verkrijgen.
De 402-spoel is tegenwoordig niet meer voor deze prijs te verkrijgen,
ook niet in Euro's. In die tijd was
hfl. 2,90 een redelijke investering
