Maxwell Carmen 52

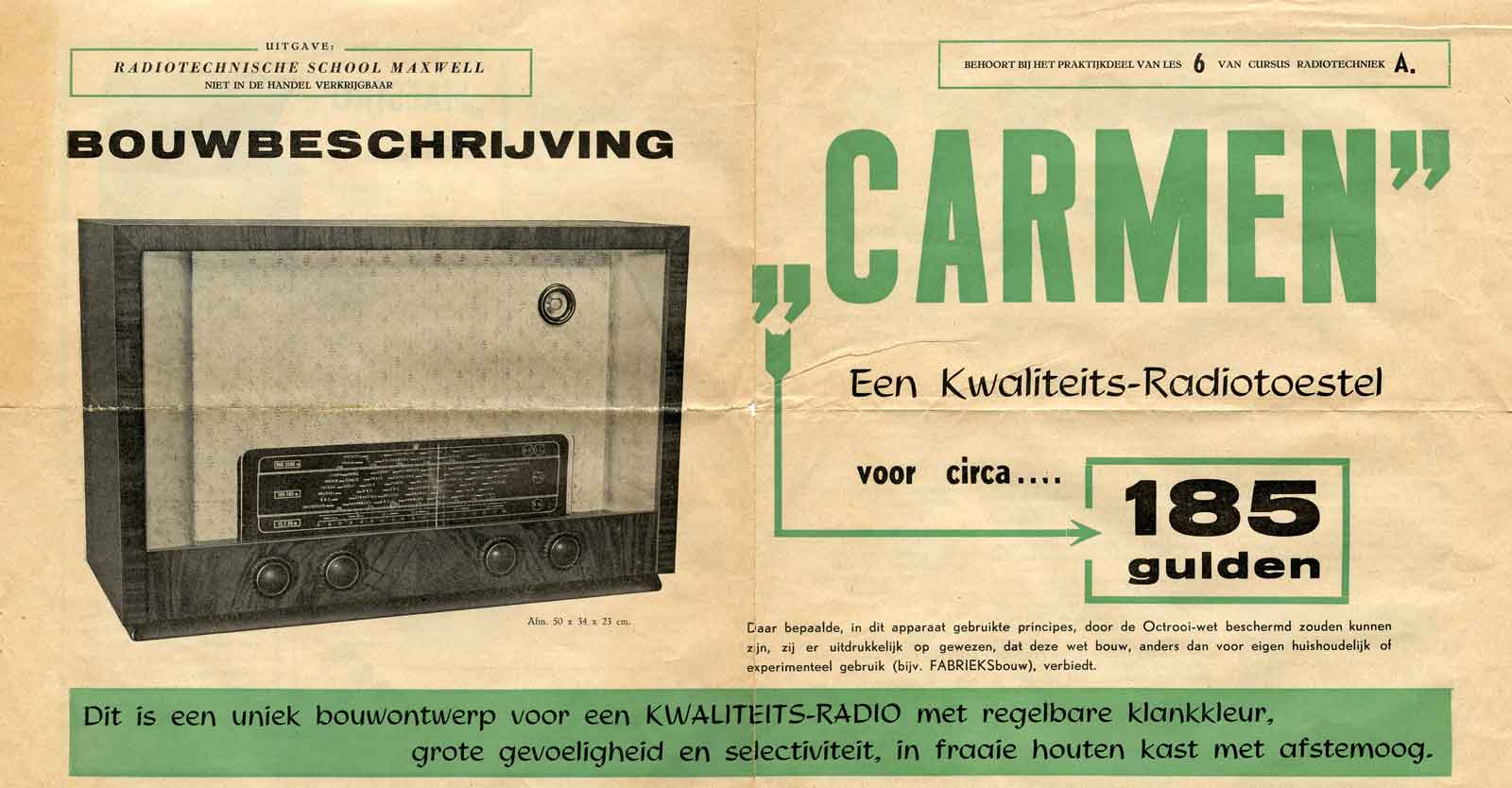

Dit is een uniek bouwontwerp voor een kwaliteits-radio met regelbare klankkleur, grote gevoeligheid
en selectiviteit, in fraaie houten kast met afstemoog, U ziet het.

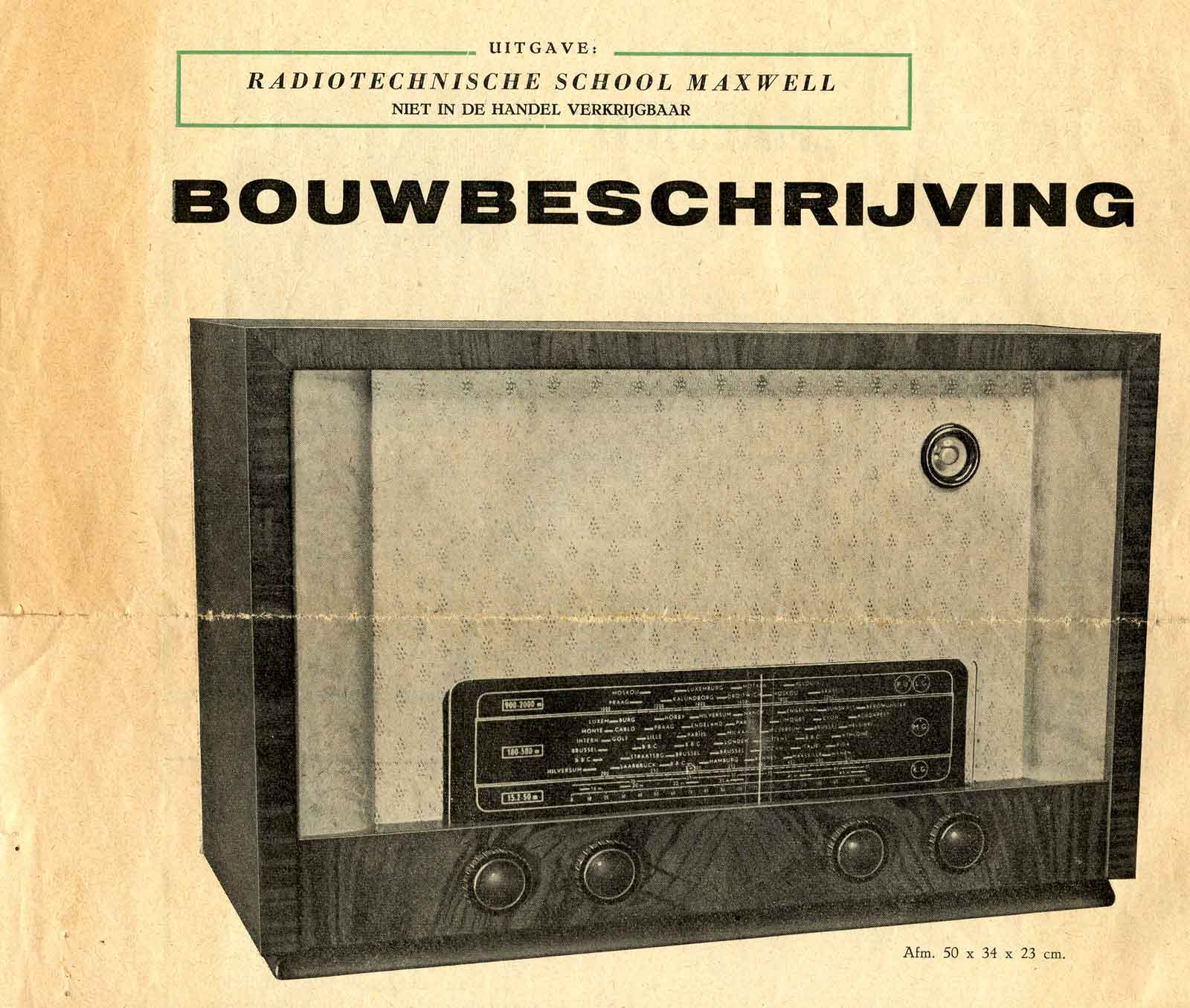

Hier een afbeelding van de echte "Carmen 52".

Voor ca. 185 Gulden was je eigenaar van dit fraaie toestel.

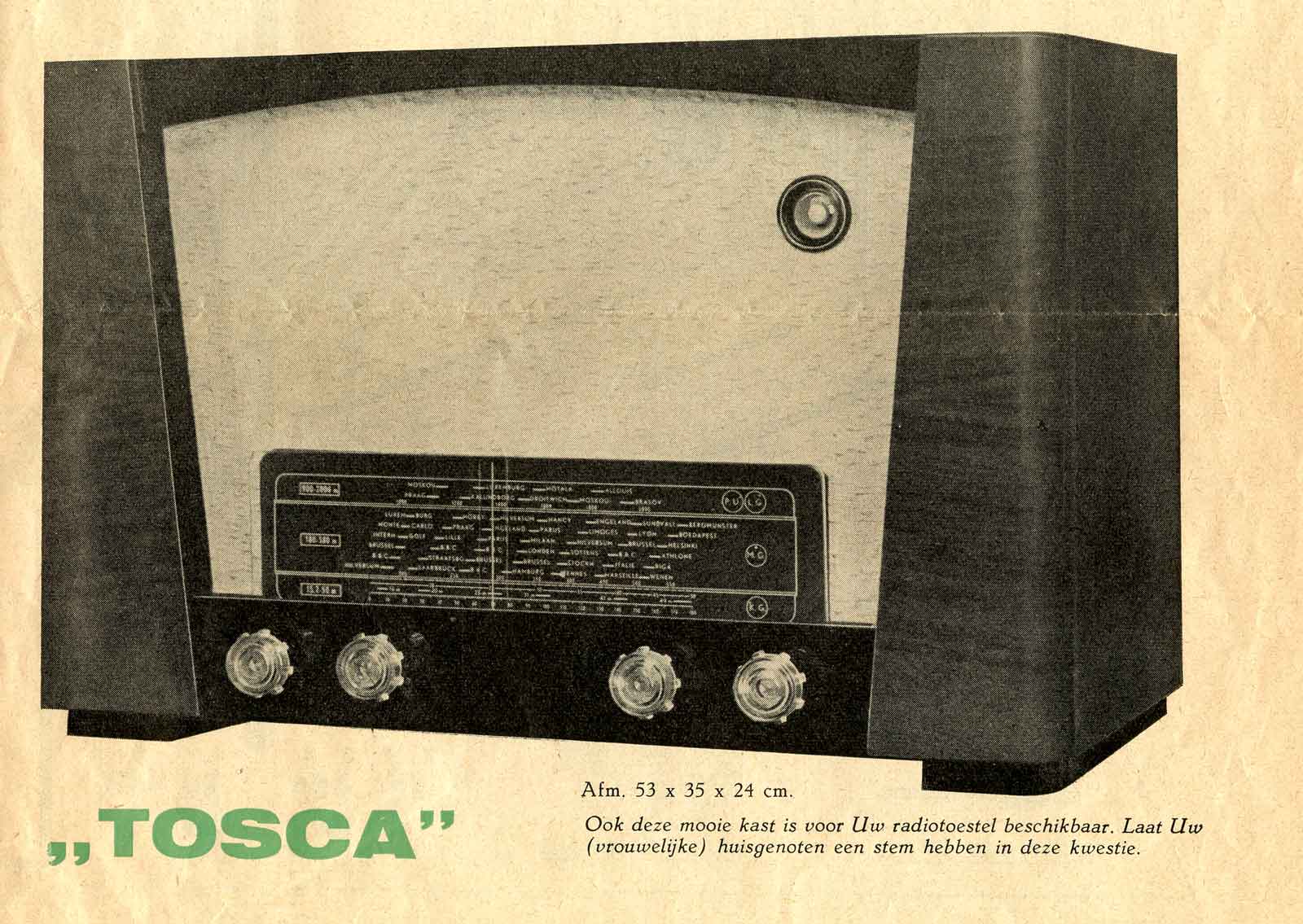

Hij paste ook in de kast met de naam Tosca

Even een reclame-spotje tussendoor.

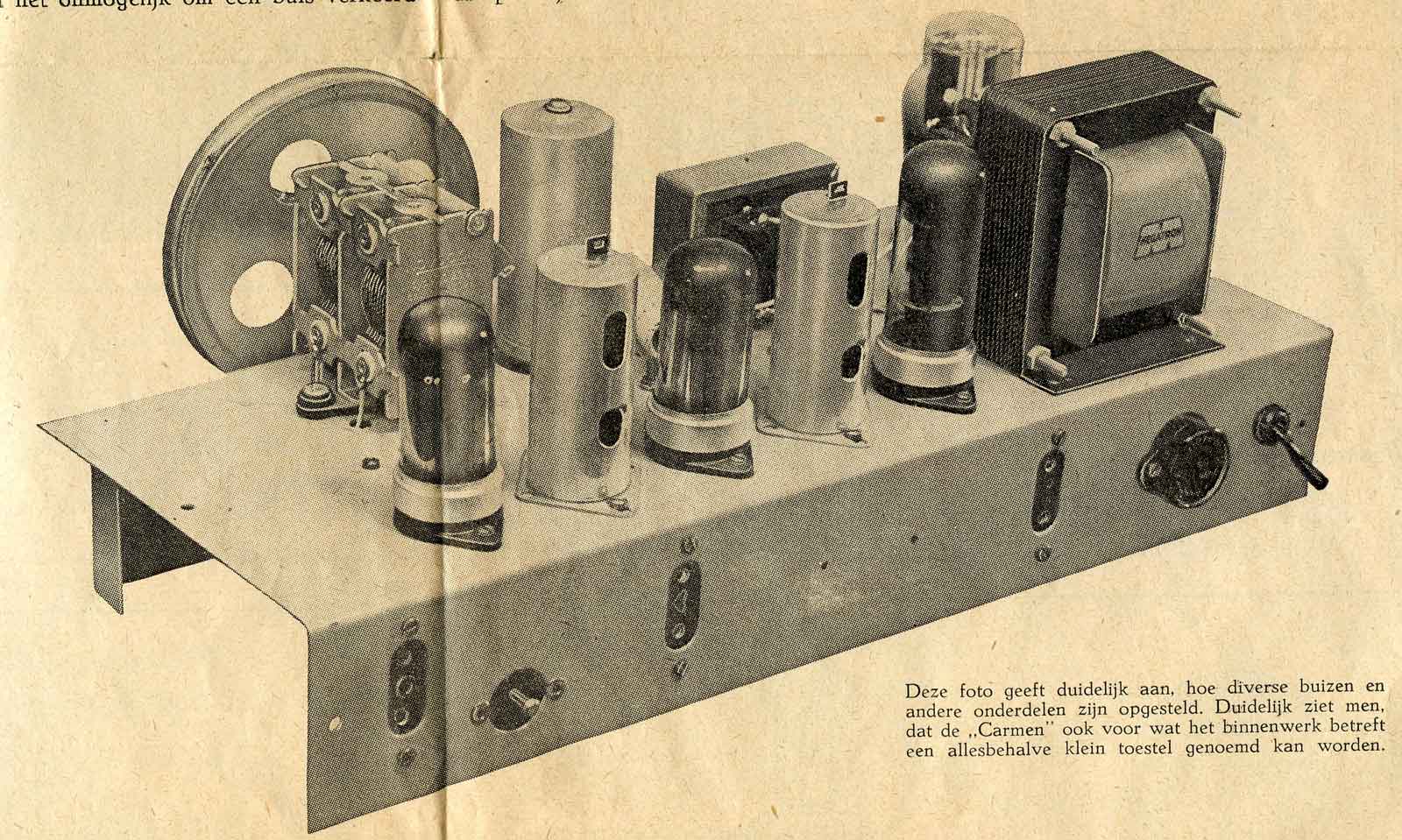

Het binnenwerk met buizen uit de bekende combinatie , twee keer ECH21 en één EBL21. Als gelijkrichter een AZ1.

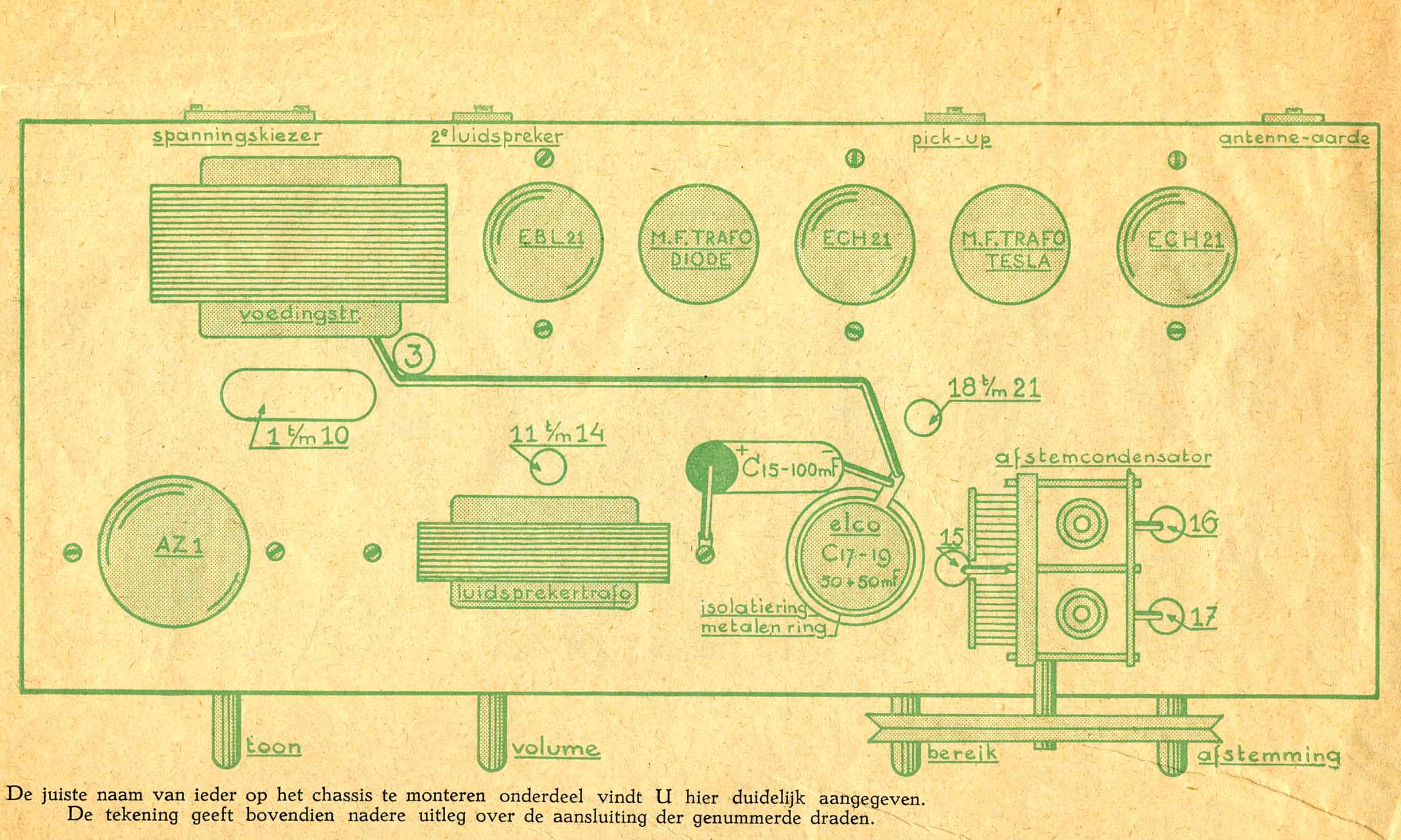

De opstelling van boven gezien.

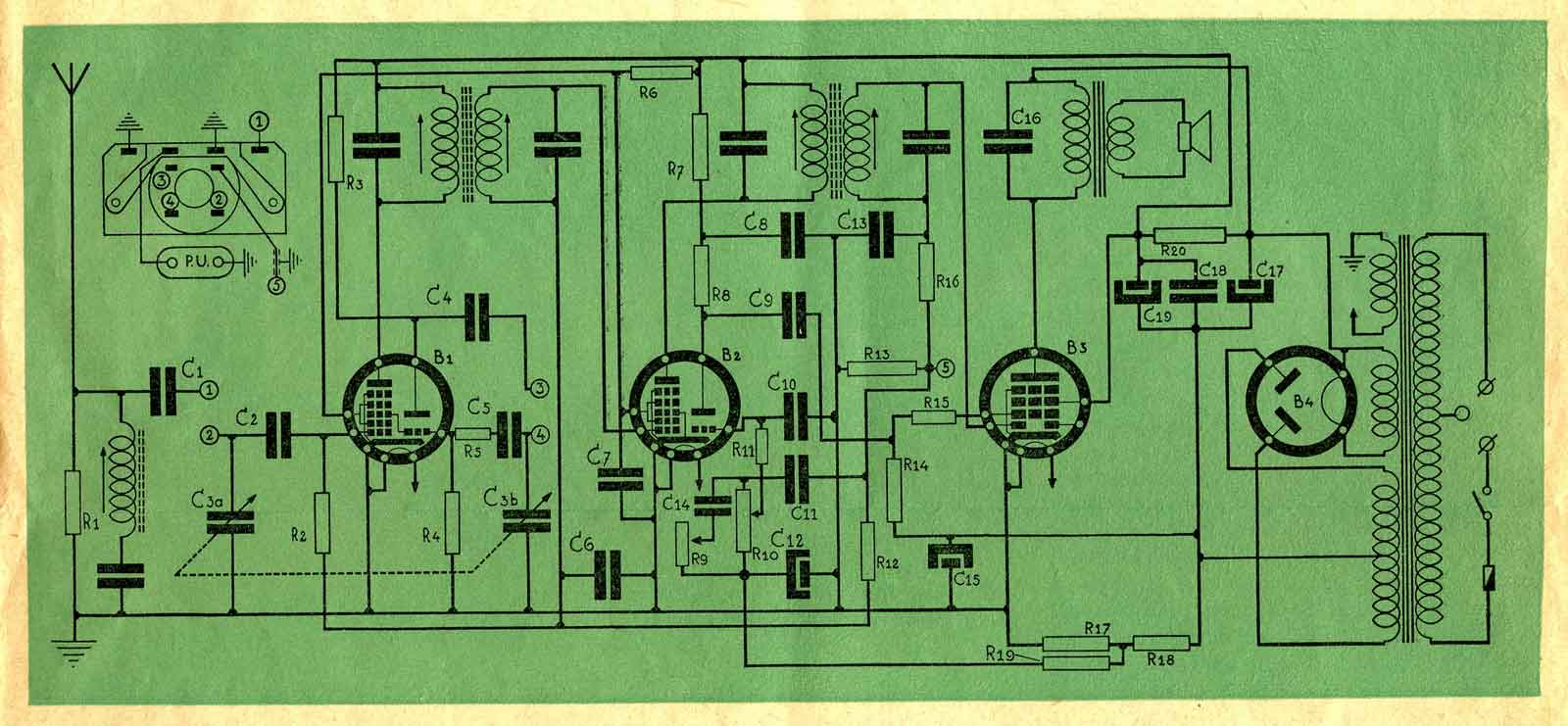

Het principeschema, de schakeling is een echt standaard-geval.

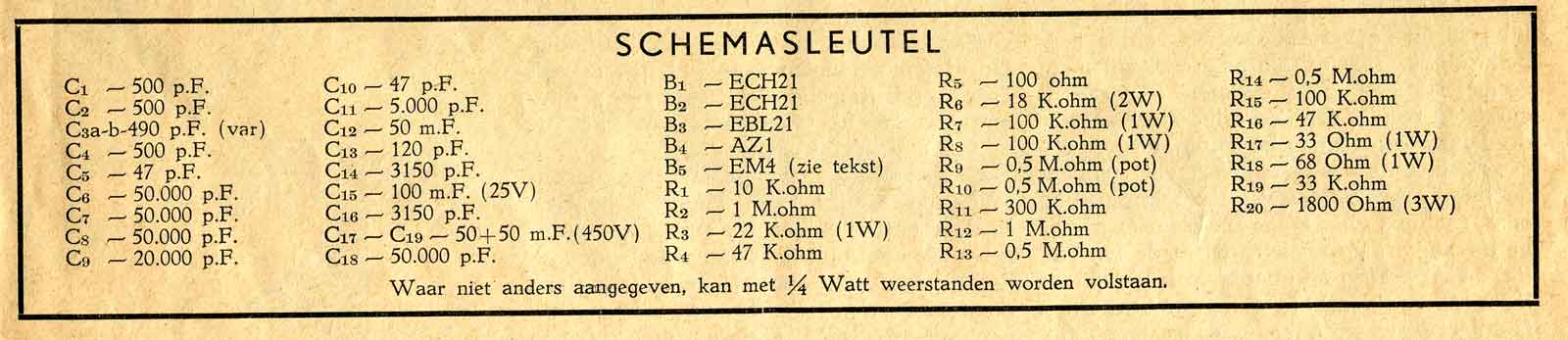

Hier nog een lijst met de componenten.

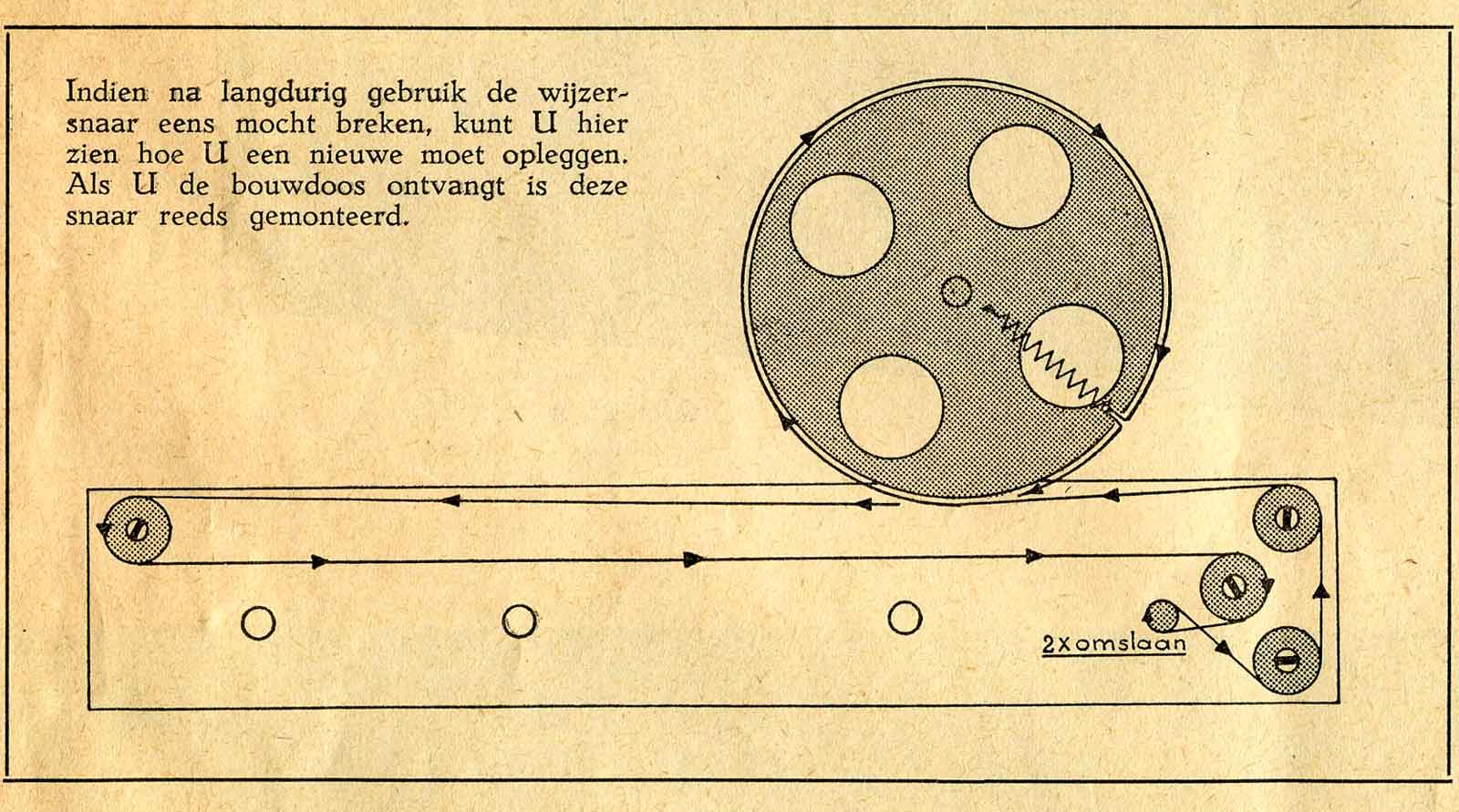

Ook in dit ontwerp, vervelende touwtjes, howel, hetb kan nog wel gekker.

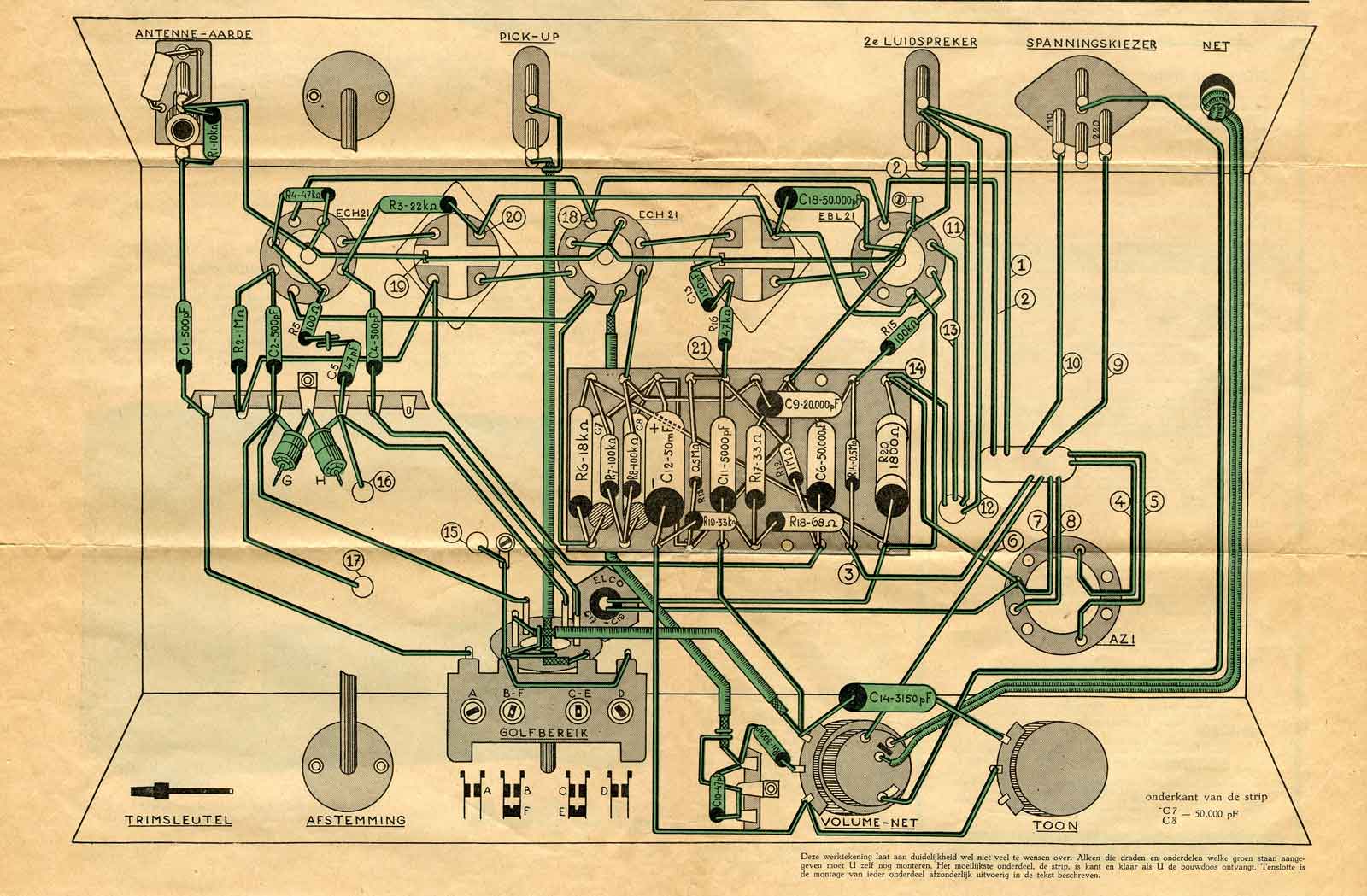

.Het binnenwerk van de onderkant van het chassis.

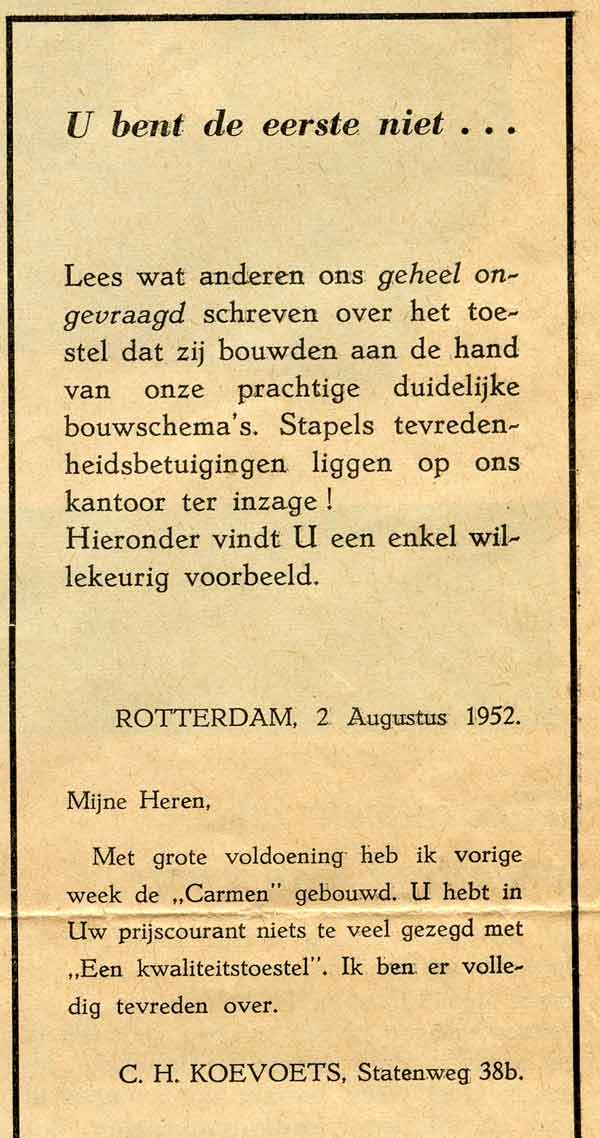

Even de loftrompet van de heer C.H. Koevoets.

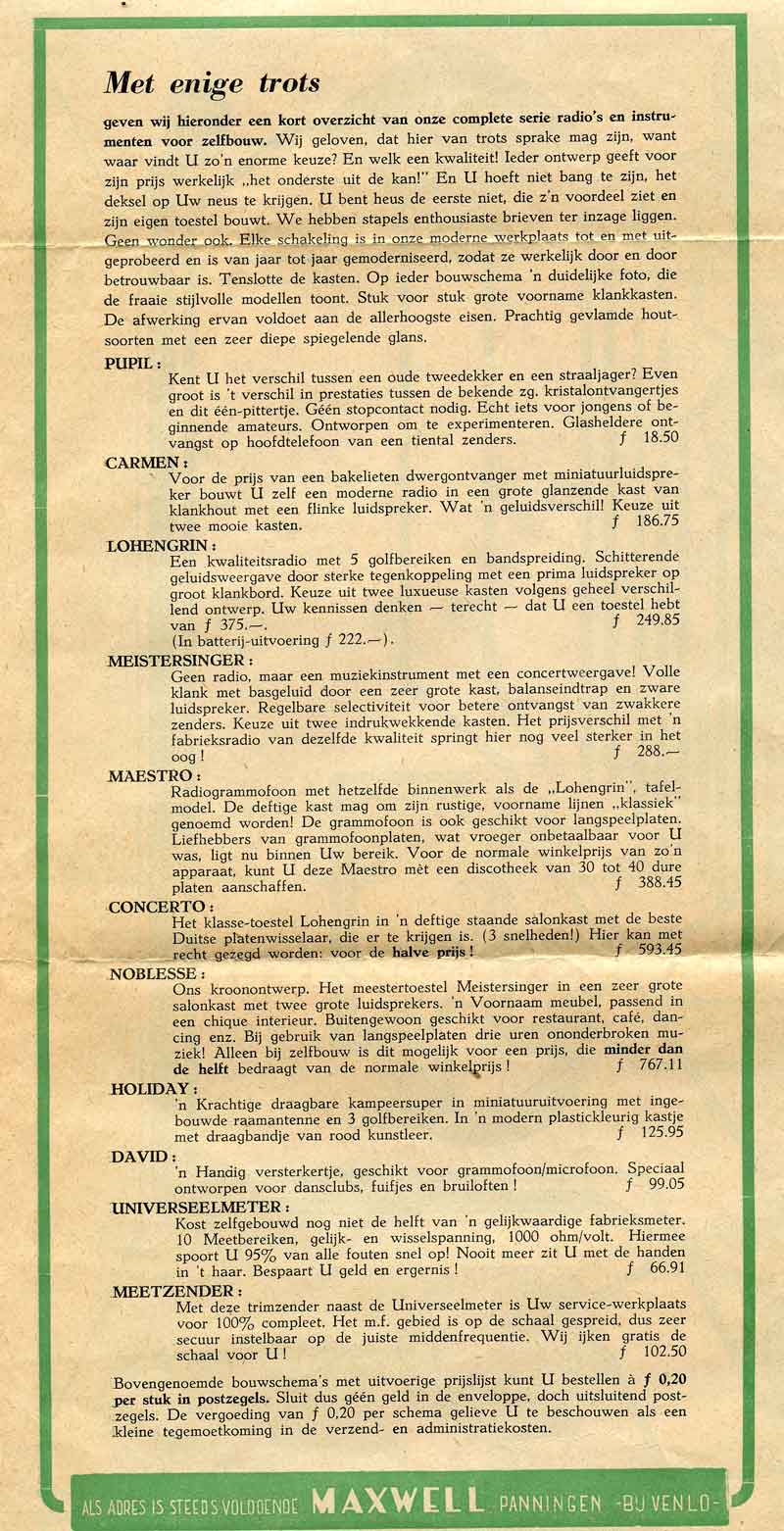

De prijzen in 1953 van de verschillende bouwdozen.
