De gloeispanningsbatterij, ook wel gloeistroombatterij genoemd, was een dikke 1,5 volt cel,
die tegenwoordig ook nog in diverse toestellen en apparaten wordt gebruikt.

Rechts de gloeistroombatterij.
De linker staaf, 3 Volt-uitvoering, bestond uit 2 x 1,5 volt elementen. 10 van deze elementen vormden
de inhoud van de anode batterij.

De anode-spannings-batterij.
De types die ik ken van Maxwell, zijn van het merk Vuurtoren en Berec. Ik zelf had vroeger die van de Eerste Twentse Elementen Fabriek, het merk "Vuurtoren".
De fabriek bestaat nog steeds, maar handelt nu in bewegwijzerings apparatuur. Van de oude batterijen
hebben ze en weten ze niets meer. Jammer.

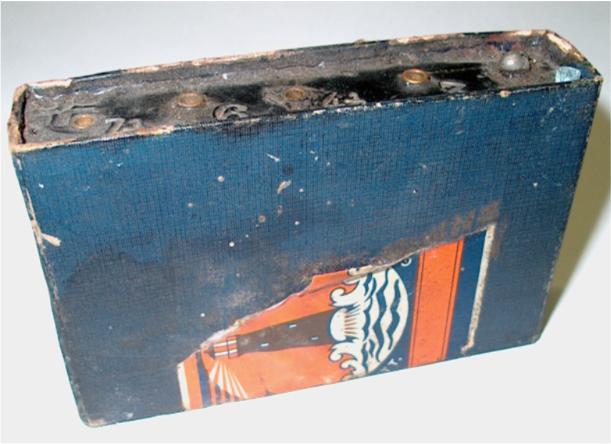

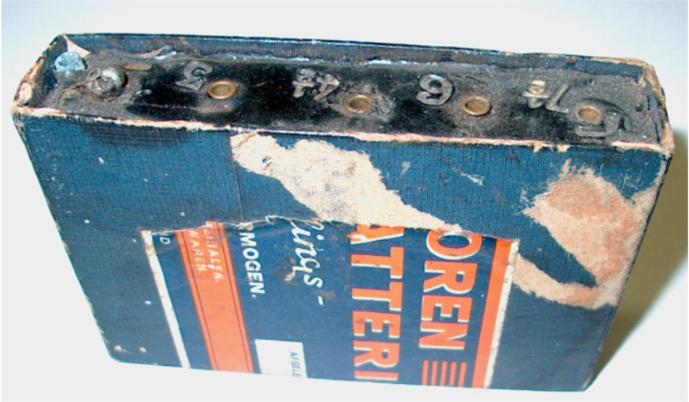

Dit is het 7,5 volt type.

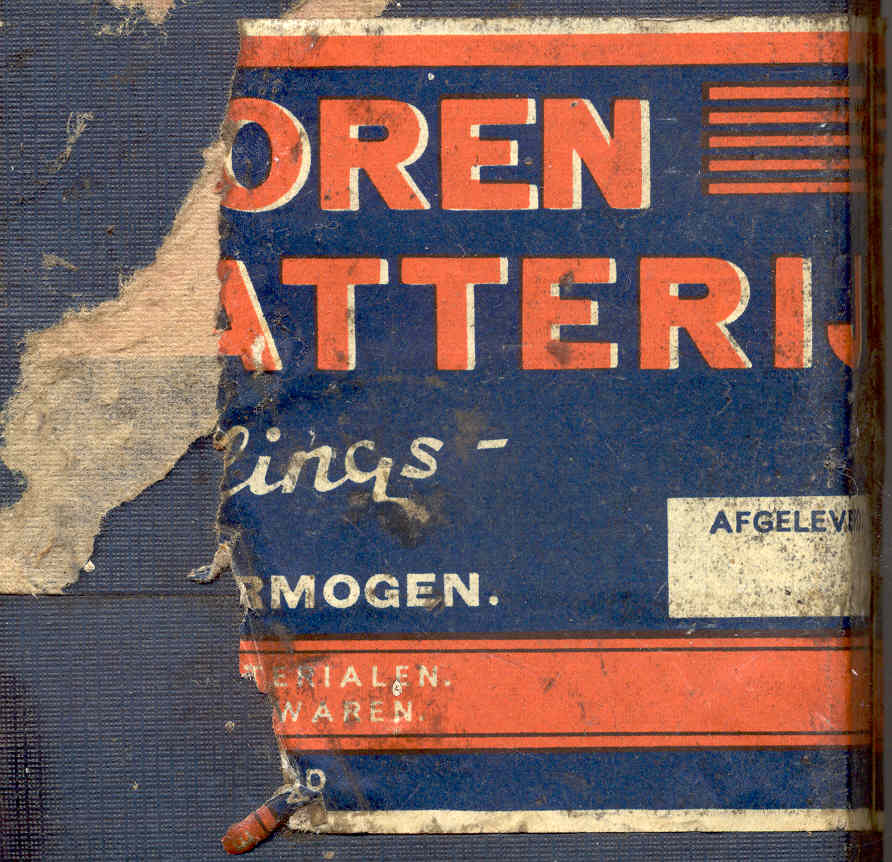

De wikkel heb ik nagemaakt naar boven- en onderstaande voorbeelden.

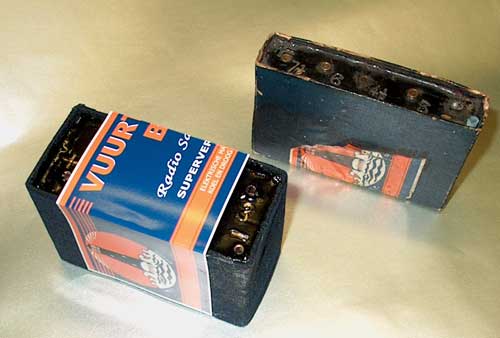

En dit is het dan geworden.

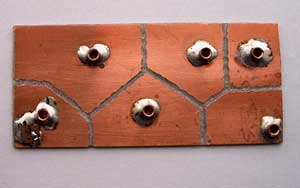

De bovenplaat is van printplaat gemaakt en de stekkerbusjes zijn stukjes remleiding.

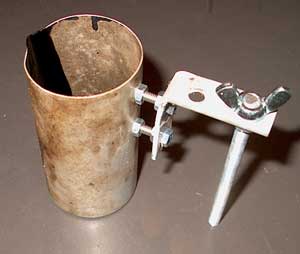

Voor het gieten van het teer, heb ik een gieter gemaakt, zie foto onder.

De gieter.

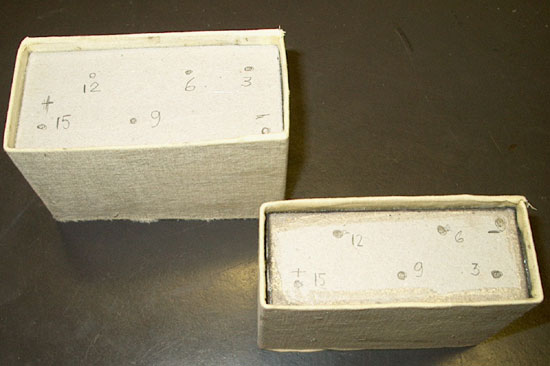

De behuizing van de batterij. Toen nog karton, beplakt met voeringstof, dat daarna
blauw geverfd wordt. Tegenwoordig koop ik bij een lijstenmaker, passepartout met
een textielstructuur.

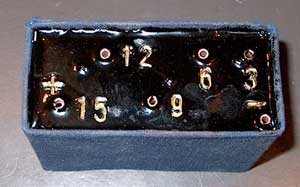

Dit is het eerste resultaat, ik ben er nog niet helemaal tevreden mee.

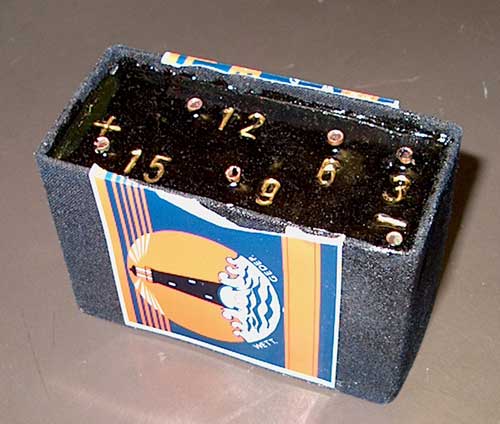

Het uiteindelijke exemplaar, met afgescheurd wikkel.

De maten van de batterij : l x b x h = 106 x 48 x 50 mm.
Ik heb altijd aangenomen dat de hoogte gelijk was aan de 7,5 Volt-batterij.
Dat is dus niet zo.

Hieronder volgen de beelden van de nieuwste uitvoering van de batterij.

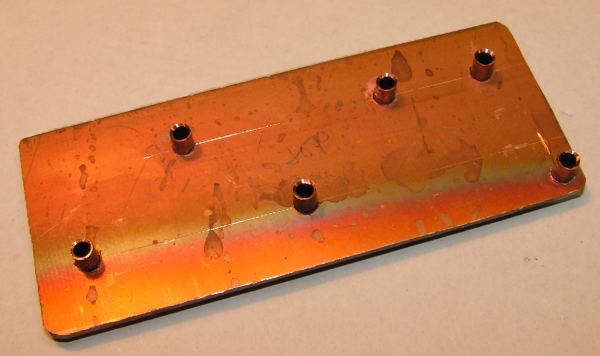

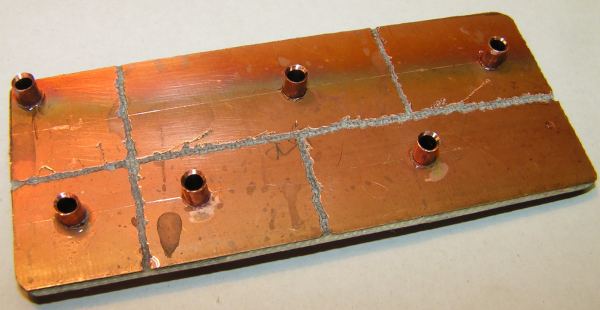

De aansluitplaat in de basisuitvoering.

Hier zijn de aansluitigen van elkaar geisoleerd, het hoeft allemaal niet mooi te zijn aangezien
de hele zaak, behalve de bussen, onder een laag teer verdwijnt.

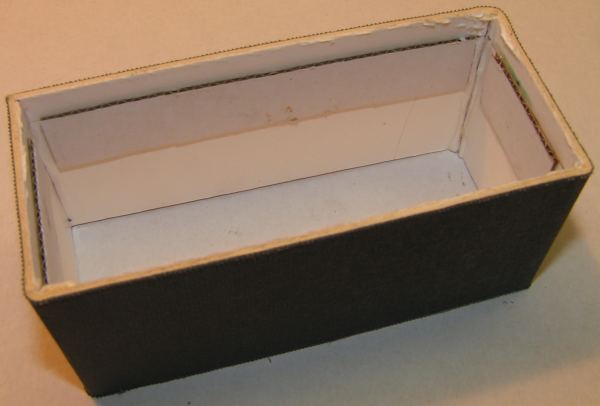

Het batterijhuis gemaakt van passe-partout-papier. Binnen is een steunrand geplakt waarop de
aansluitplaat komt te liggen. Het ziet er allemaal wat instabiel uit, na het gieten is het een solide
stuk.

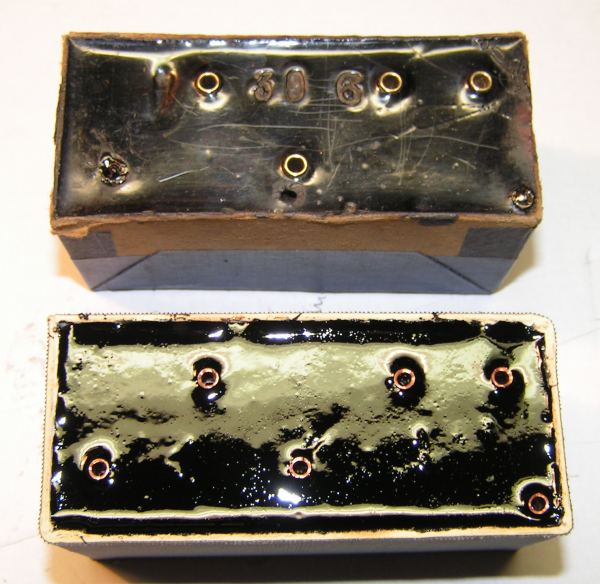

De batterij na het gieten van de teerlaag, De bovenste foto is een originele.

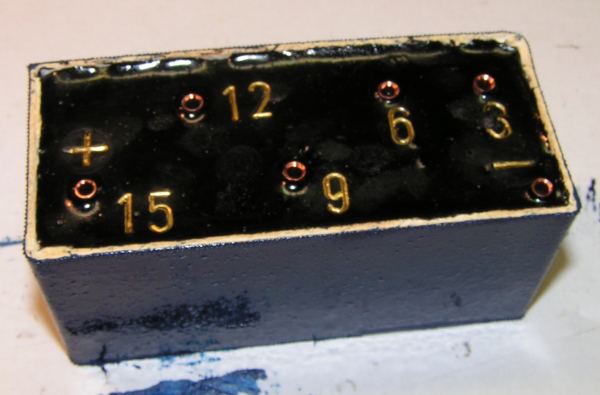

Het namaakexemplaar, met voltages, Vuurtorenbatterijen hadden dat. Het huis is net in de verf gezet.
Na droging wordt alles wat donkerder en komt de textielstructuur er weer door.
De rand moet met een viltstift nog bruin gemaakt worden.
De laatste aktie wordt dan het plakken van de wikkel.

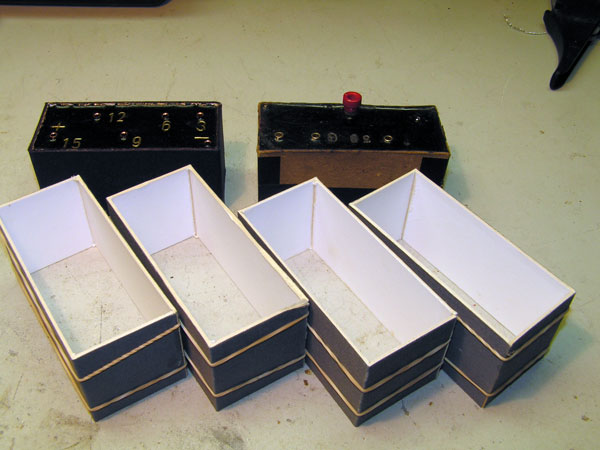

De massaproduktie van de batterijhuizen.
