PA0GSB schonk mij dit toestel. Er was geen informatie over te verkrijgen. De enige aanknopingspunten waren het kastje, dat had veel weg van een WS88, dus het jaar van in bedrijfstelling zal omstreeks 1946 of 1947 geweest zijn, en het is een lijnversterker, dat staat er namelijk op.
Hiermee hield de kennis op. Op vragen via internet kwamen geen reacties.
Echter, een briefje naar Louis Meulstee deed wonderen en hij stuurde mij scans van het manual van de set uit zijn onuitputtelijke bronnen, waarvoor dank.

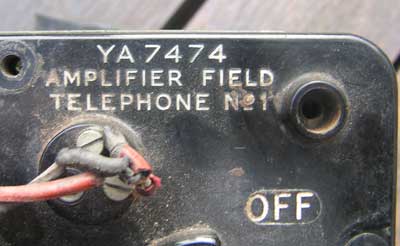

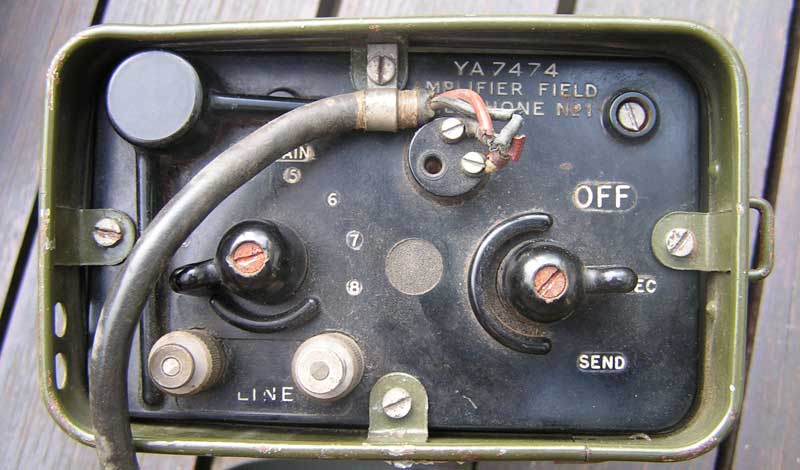

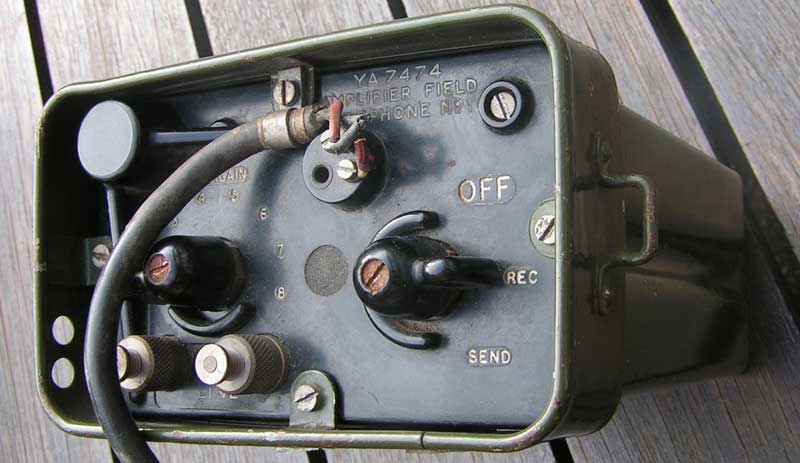

Het typeplaatje, Amplifier Field No. 1
De knoppen lijken verdacht veel op WS-88 knoppen.
Volgens de documentatie gaat de kabel naar een telefoontoestel, geschikt waren type "F" en "L ". Bij telefoontoestellen met versterker moest inwendig een tweetal bruggetjes voor een verzwakker worden verschoven.
De betekenis van deze tekst is niet geheel duidelijk.

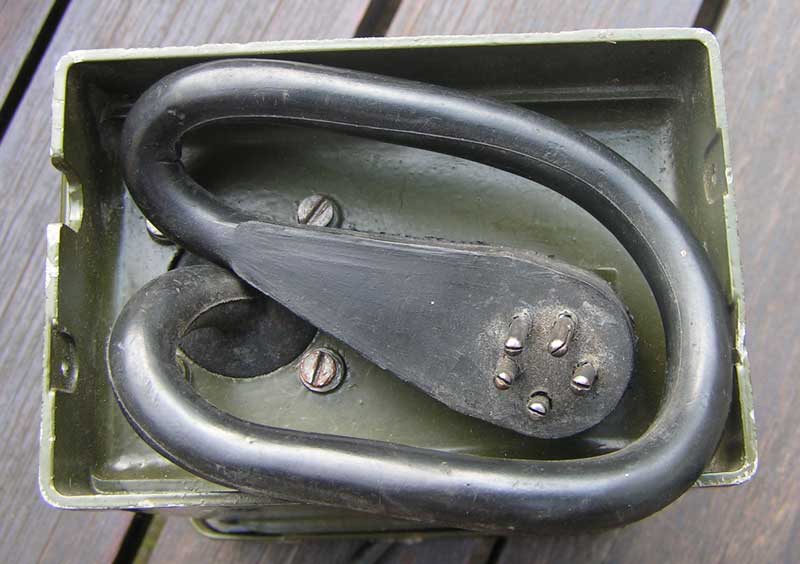

Deze kabel met plug dient voor de spanningsvoorziening, 150 en 3 Volt ( Batterijen)

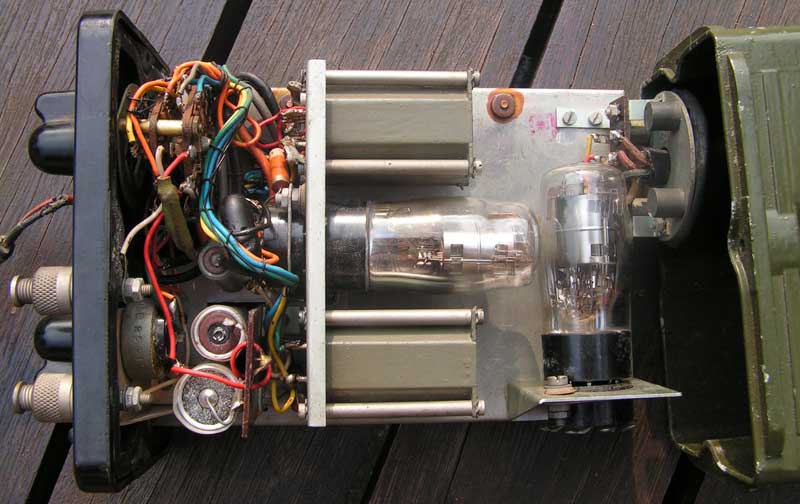

Hoewel er twee buizen te zien zijn, is er maar een actief. De recht overeind staande is de reservebuis, een CV65 of PEN25.

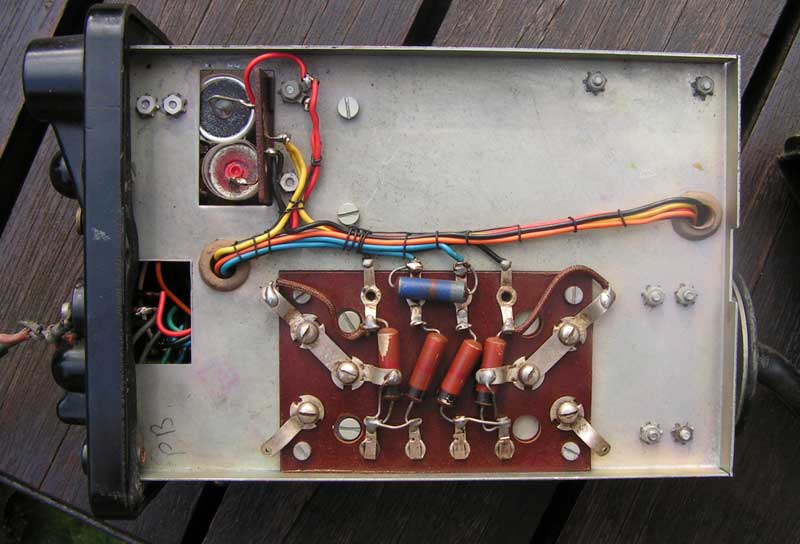

De bedrading aan de onderzijde, duidelijk zijn hier de twee bruggetjes van de verzwakker te zien.

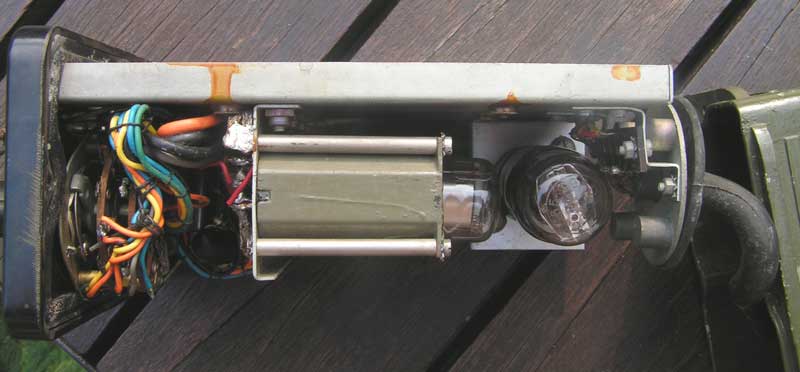

Zijaanzicht met blik op een transformator.

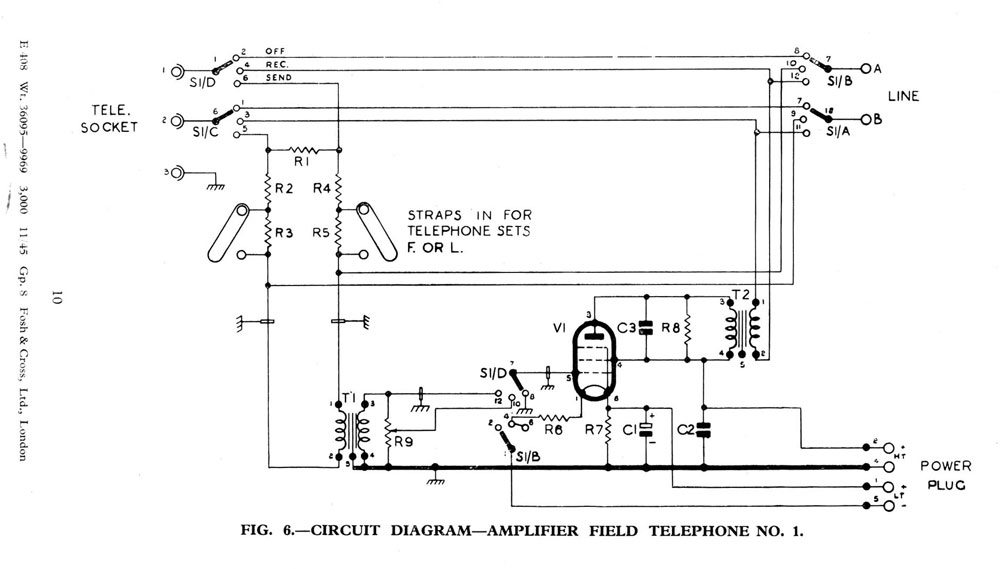

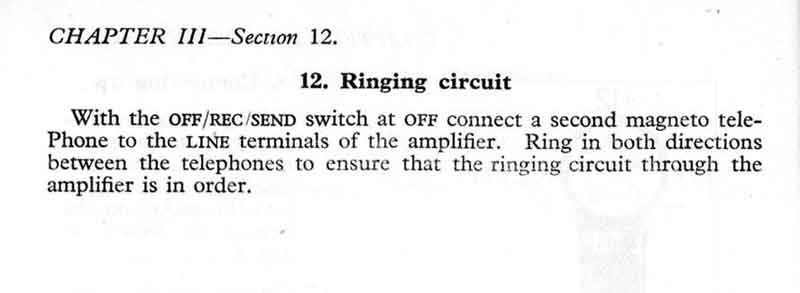

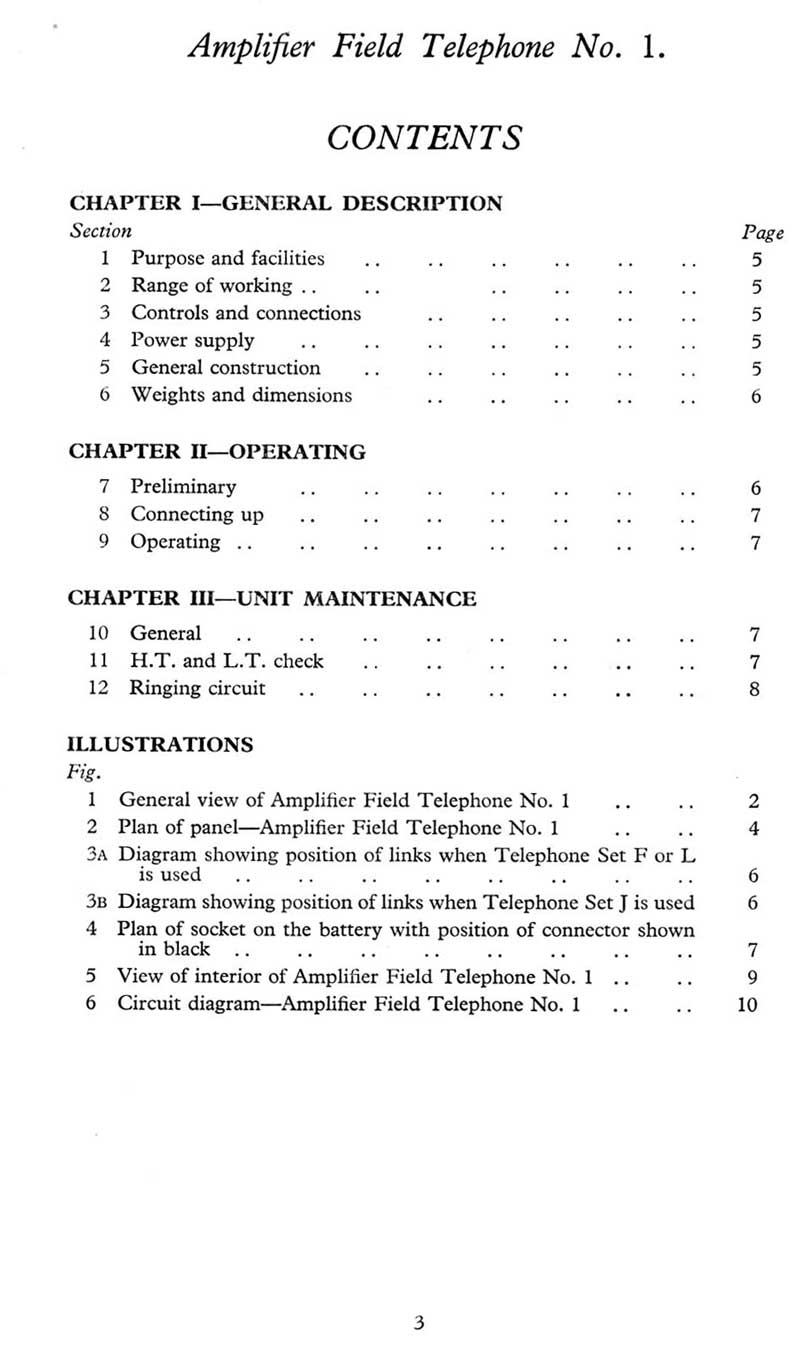

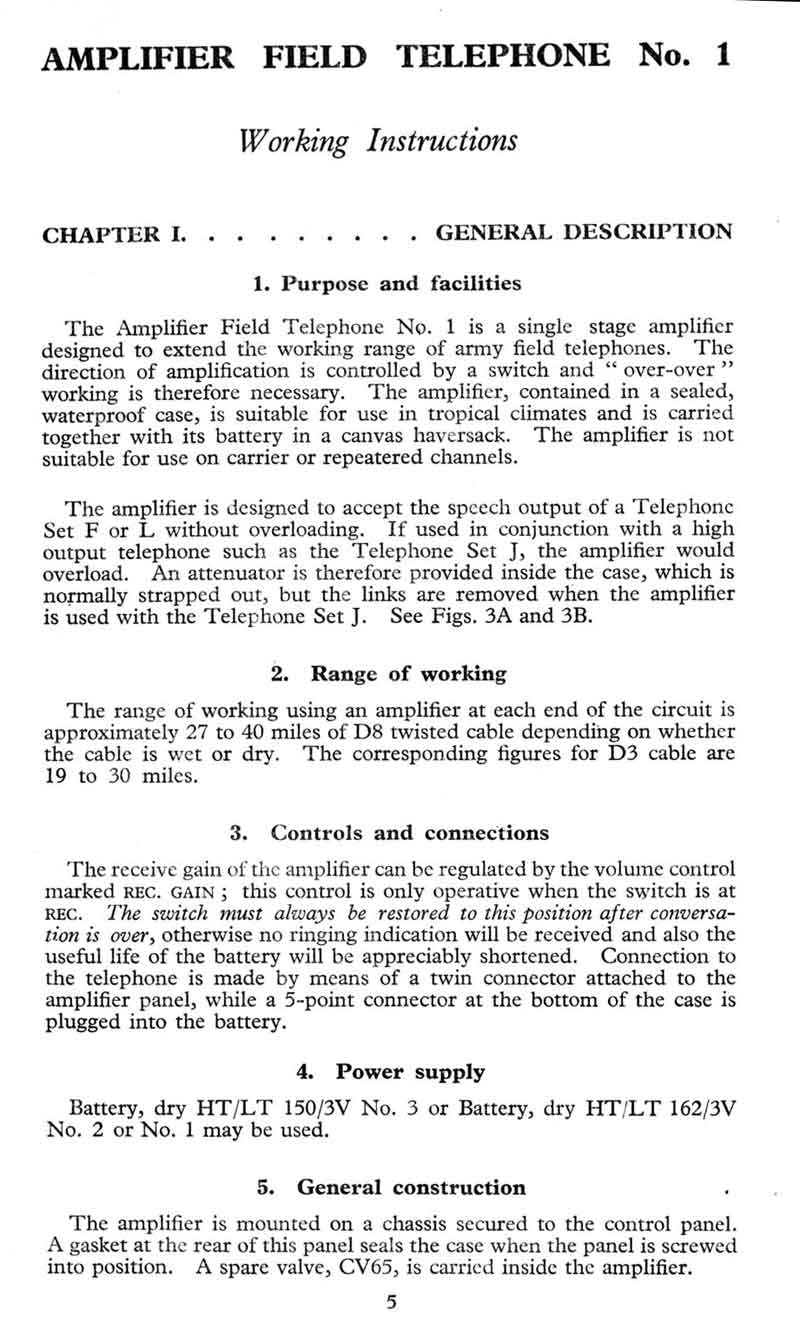

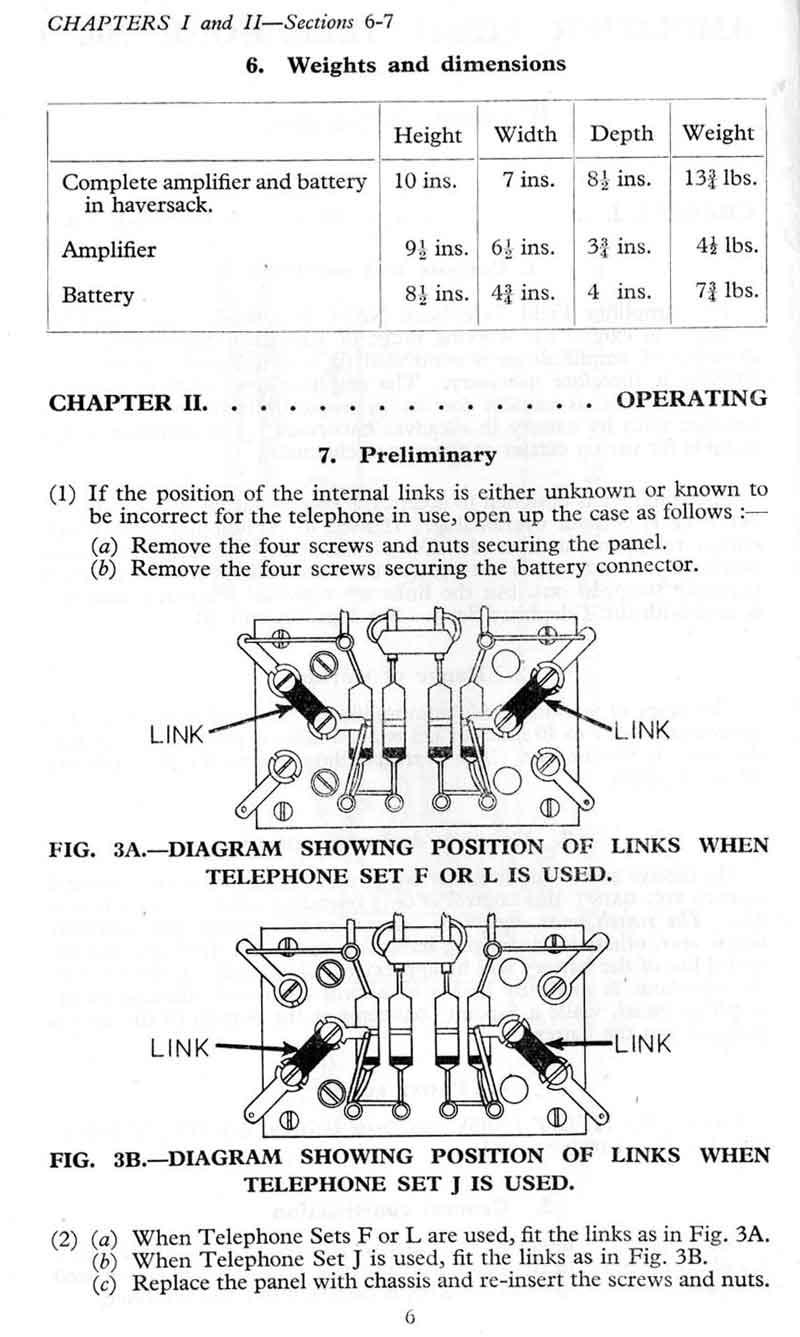

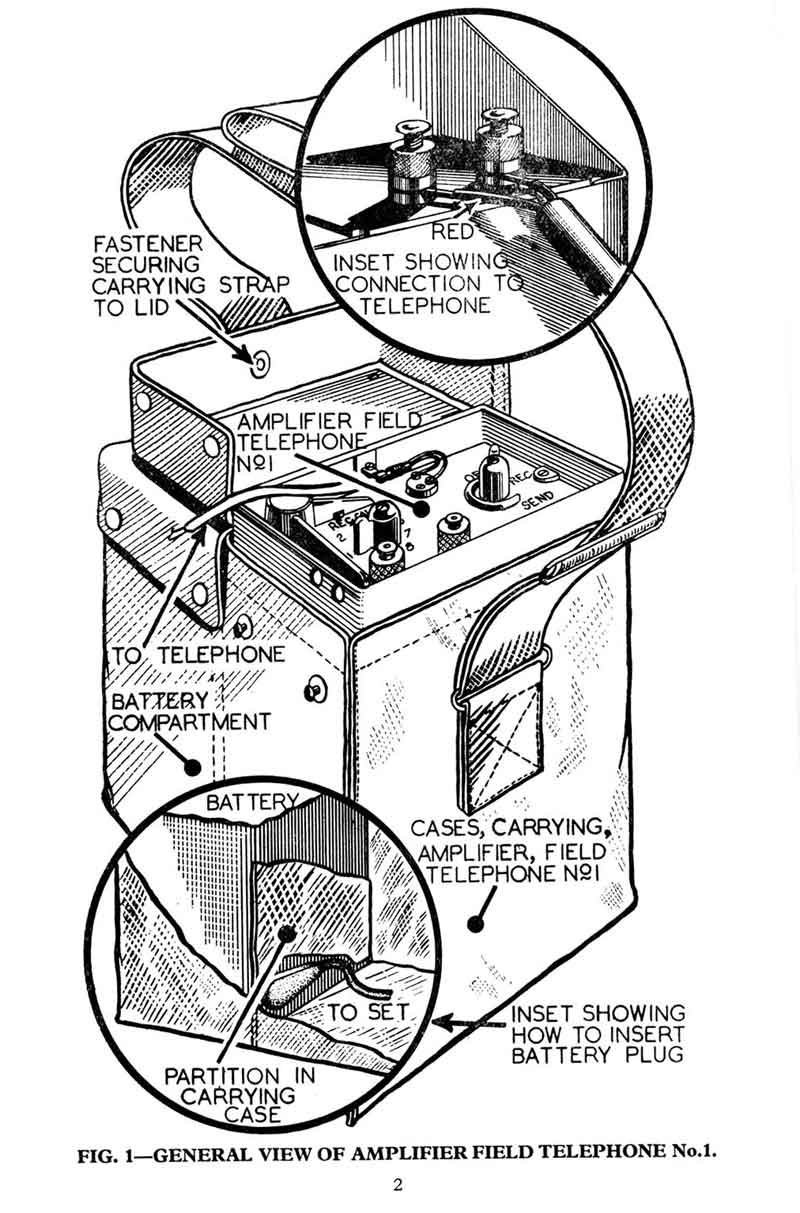

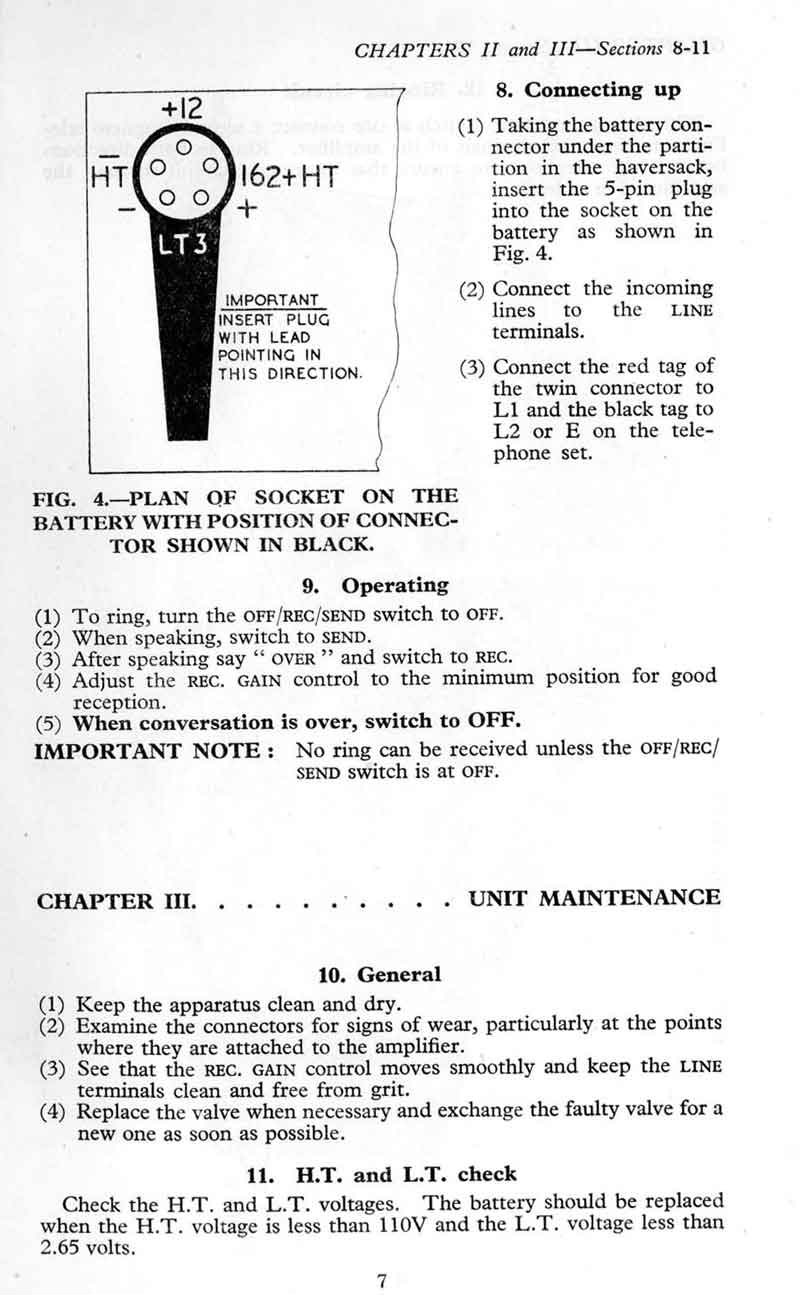

Hieronder het door Louis gstuurde manual:
