De telefoon EE-8, ook geschikt voor gebruik met de telefooncentrale BD-71.

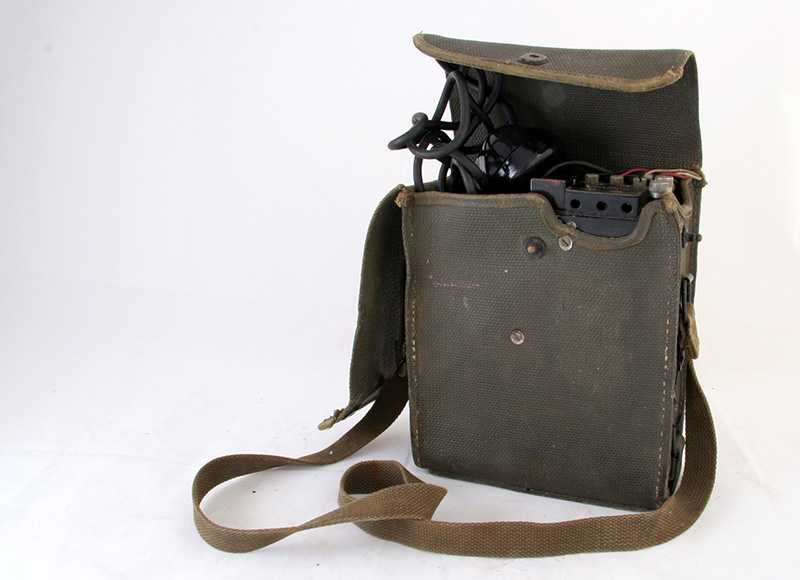

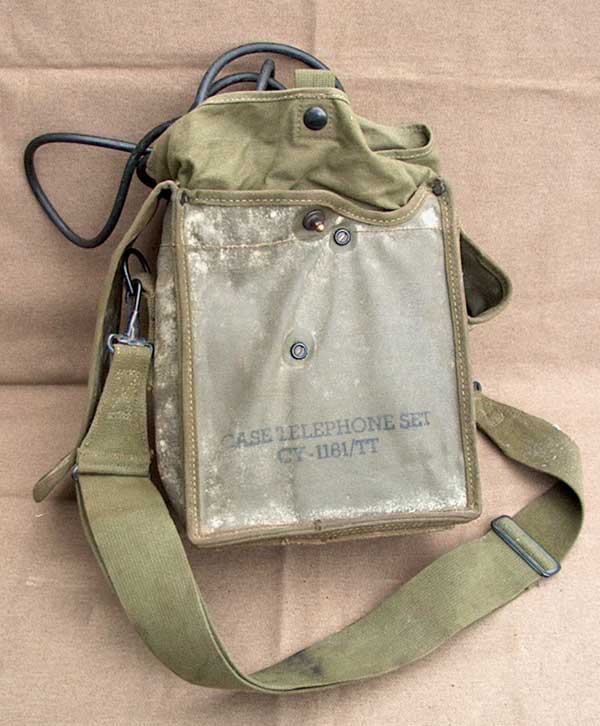

De telefoon in de harde canvas-tas. Dit is een EE-8 B.

Deze foto toont een EE8-A (A= de canvas-uitvoering), de EE-8 had een leren tas en de EE-8-(B)
kon van leer of canvas zijn. Dit exemplaar schijnt wat vochtig te zijn geweest.

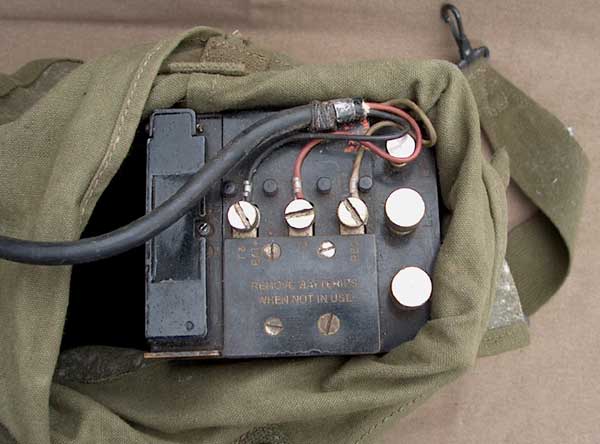

De aansluitingen van het toestel, de drie met draden, voor de hoorn, de andere voor de lijnl. Het
linker gedeelte, met de verdieping erin, was de haak.

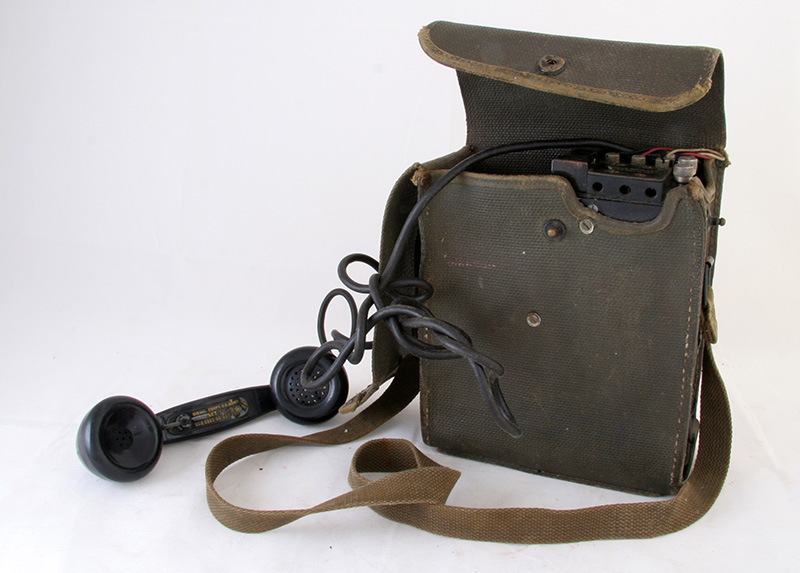

De hoorn uit de tas.

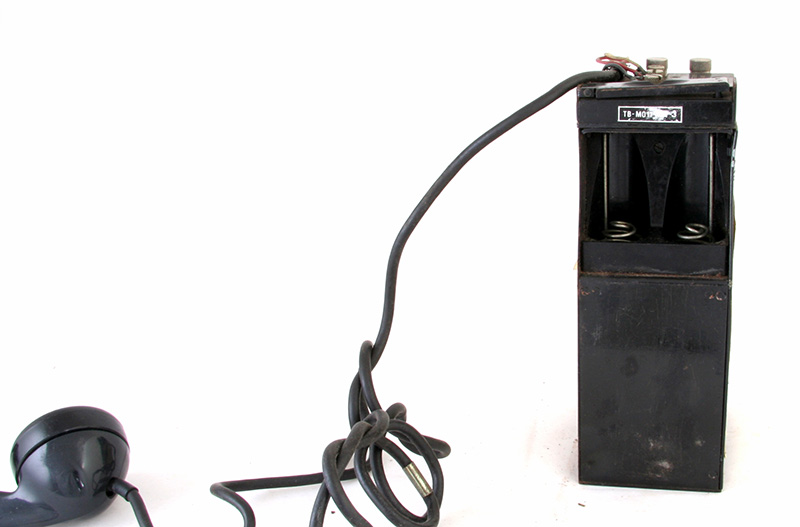

Het hele apparaat uit de tas gehaald, er blijft weinig over. Dit is de batterij-kant.

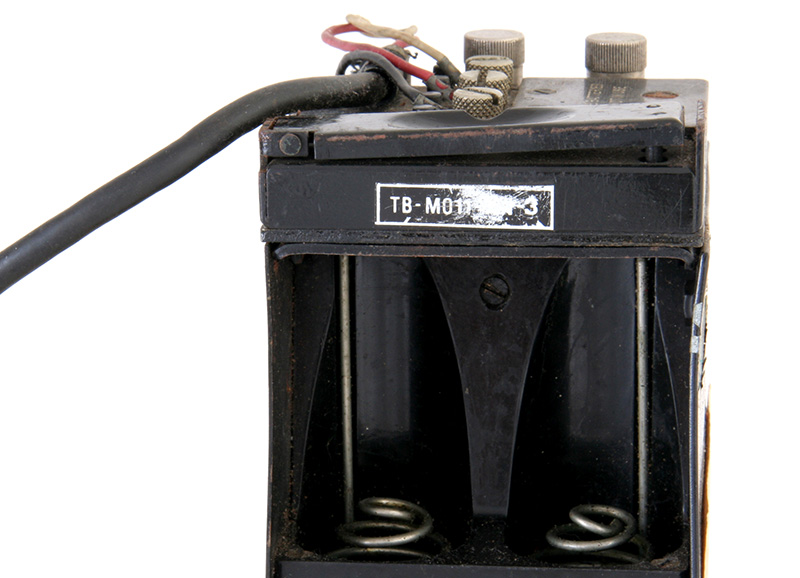

Hier een wat beter gezicht op de houders. Twee dikke baby-cellen zorgen voor de spanning.

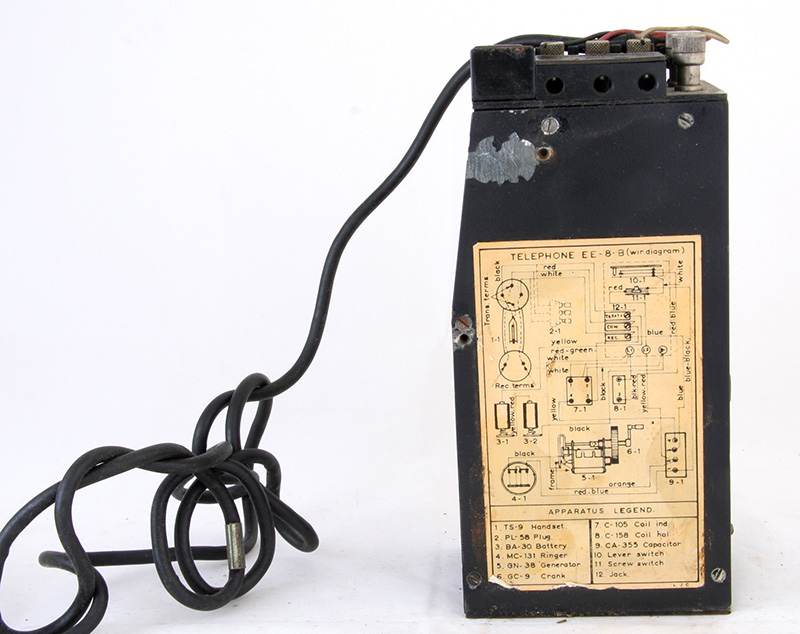

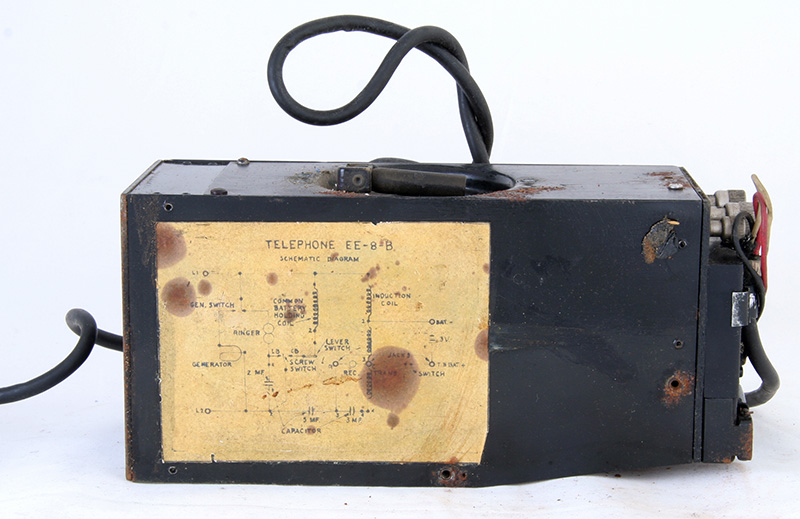

De kant met het schema.

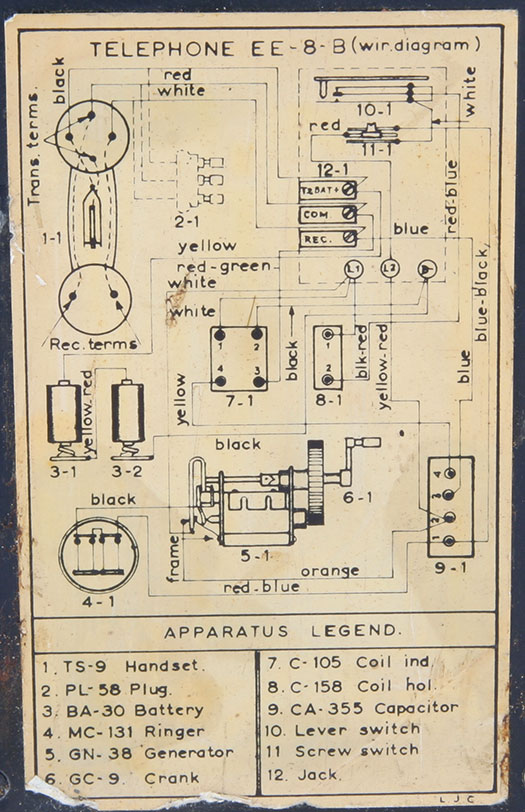

Het schema zelf, dit is meer voor diegene die geen electrisch schema kan lezen.

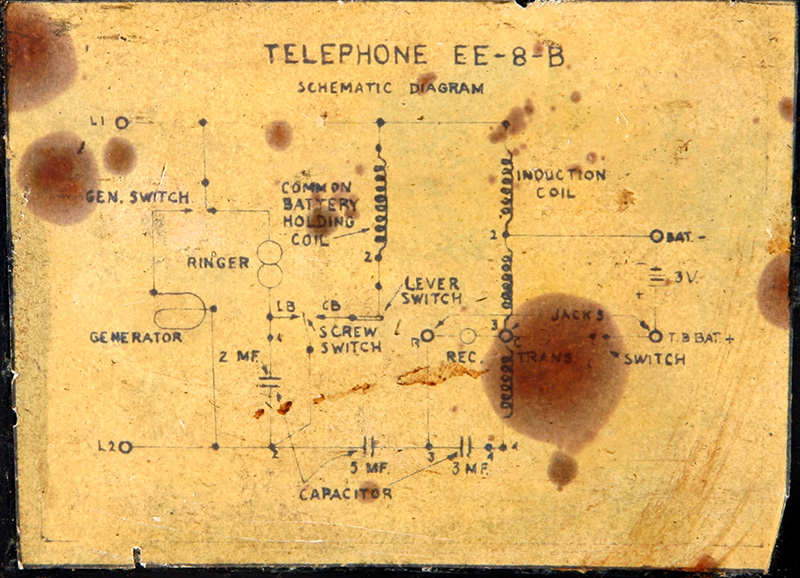

De andere kant met het electrisch schema.

Het is wat aangetast, maar nog wel leesbaar.

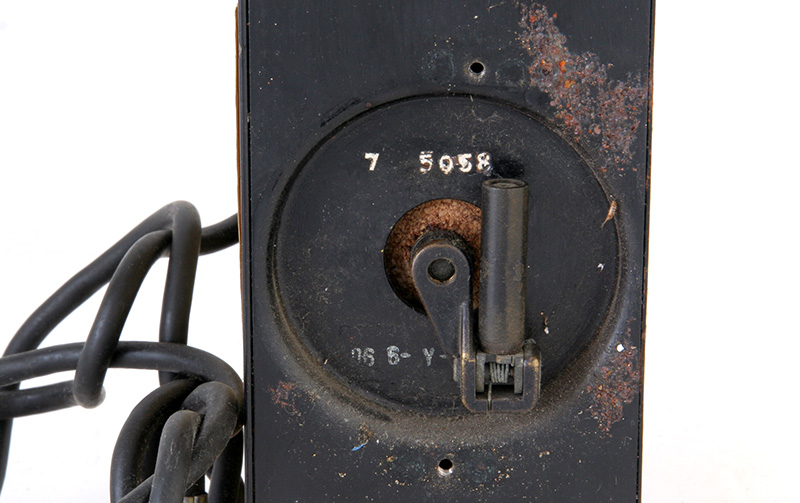

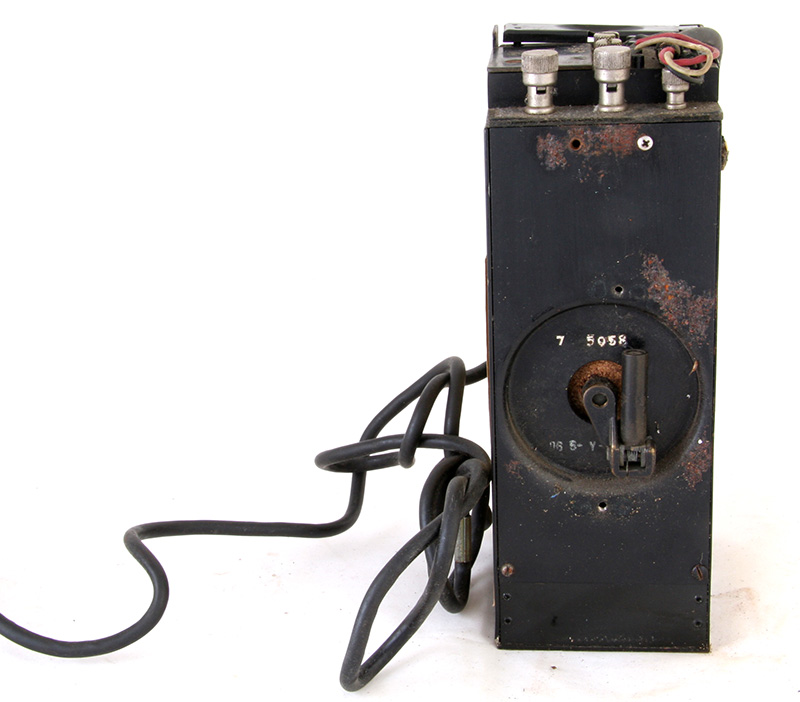

De zwengel-zijde.

Het gedeelte binnenin wordt nog weer beschermd met een kurkplaat, dus niet omdat de telefoon niet kan zwemmen.

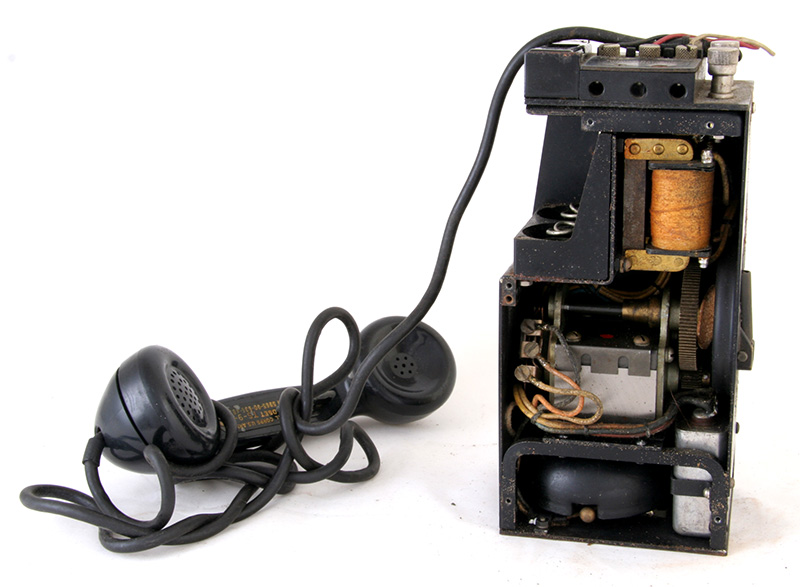

Het echte binnenwerk, zeer compact opgebouwd er is waarschijnlijk over nagedacht.

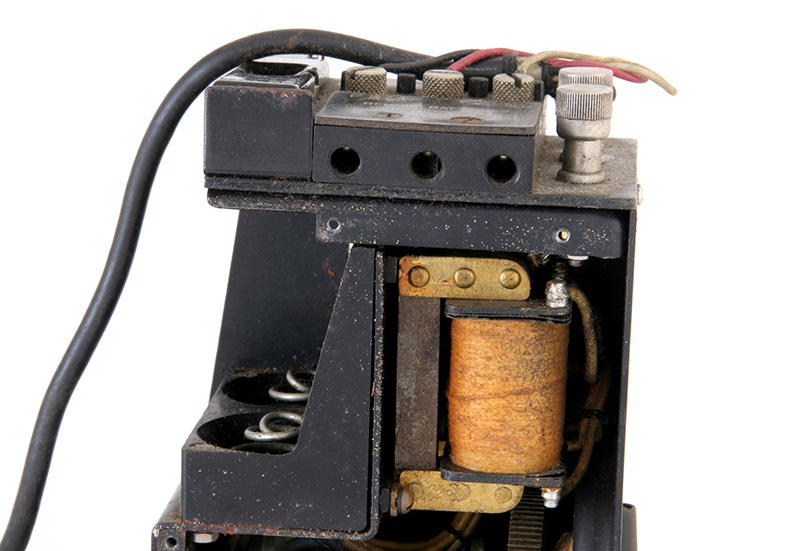

Detail van de lijntrafo en de aansluitingen.

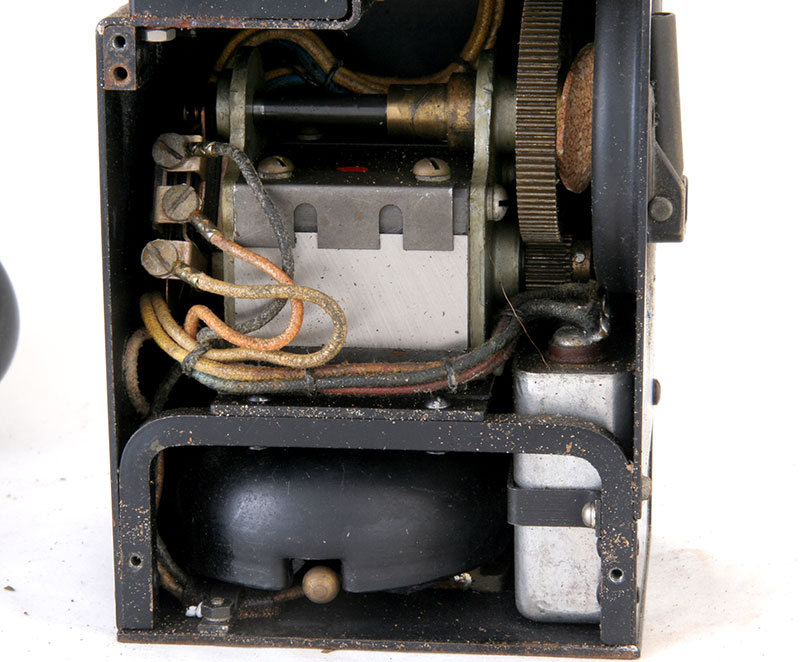

De generator en de bel.

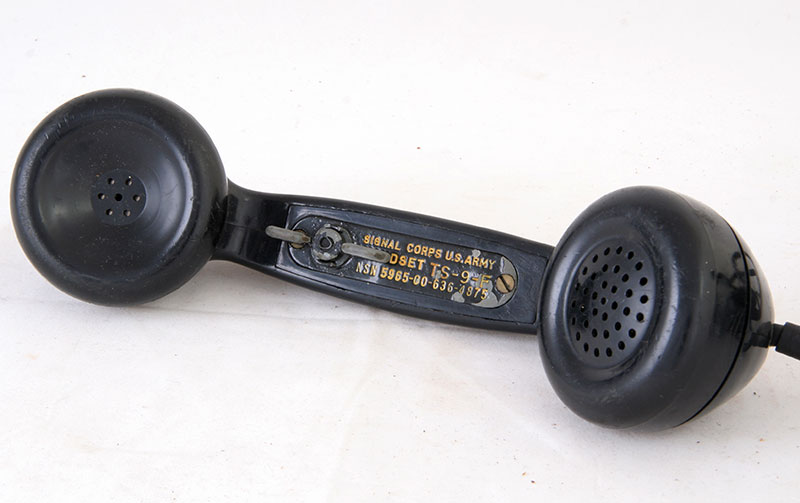

Telefoonhoorn met PTT-schakelaar, in dit geval een Turn To Talk-schakelaar.

Het binnenwerk van de hoorn, simpel en effectief en niet te zwaar.

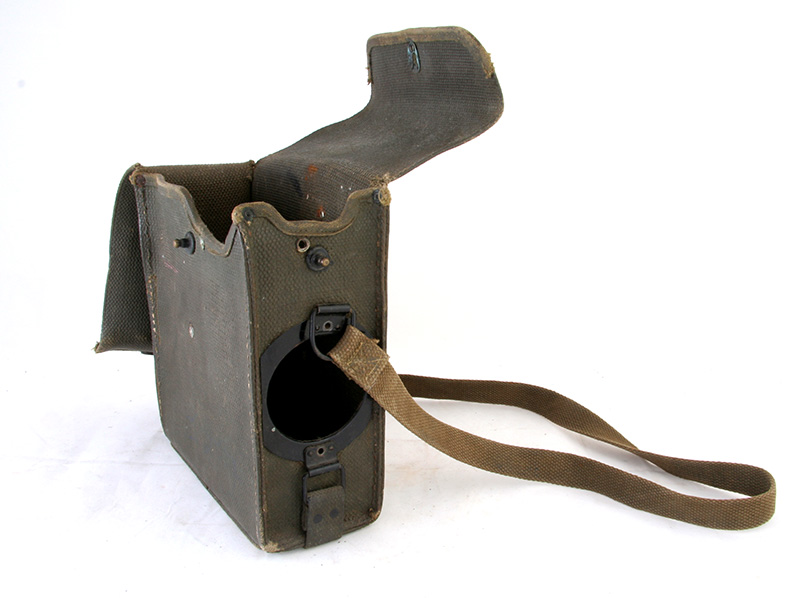

Op deze afbeelding de tas zonder inhoud.

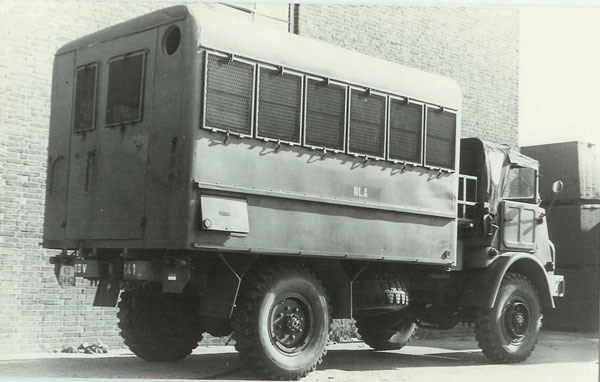

Een foto van een zogenaamde "Rasterwagen" van het Nederlandse leger. Hierin bevond zich de telefooncentrale
waaraan de EE-8-toestellen werden aangesloten. ( Foto Carl Raue)



.
