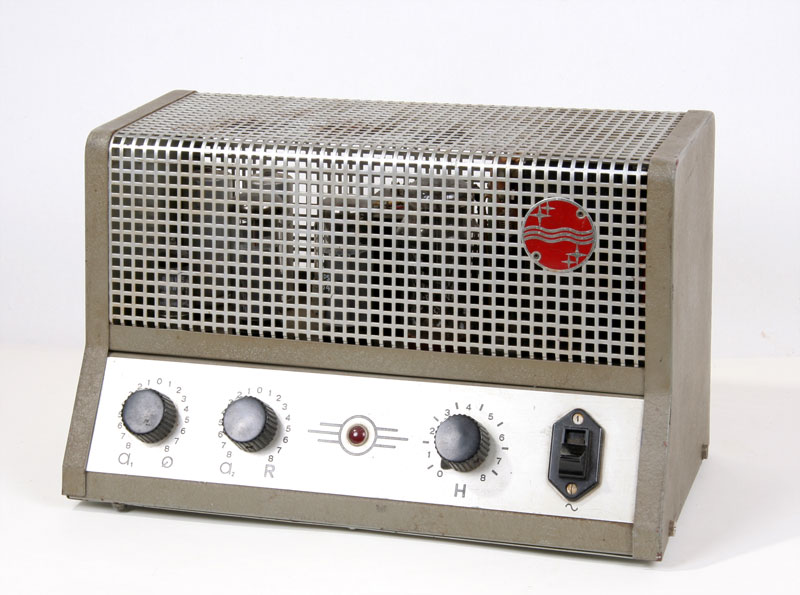

Deze, in 1951 geproduceerde versterker, was goed voor een uitgangsvermogen van 20 Watt. Het apparaat beschikt over twee microfooningangen, een pick-up- en een radio-ingang.
De versterker, gemonteerd in een stalen kast met een afneembare kap, weegt 8,75 kg.
De maten : L x B x H : 34 x 19,5 x 21 cm.
Met een robuuste kast met , zoals we dat van Philips kennen, veel schroeven.

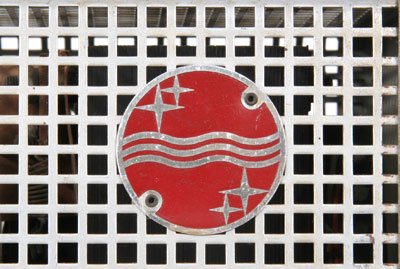

En bij het zien van dit embleem gaat menig hartje sneller kloppen.

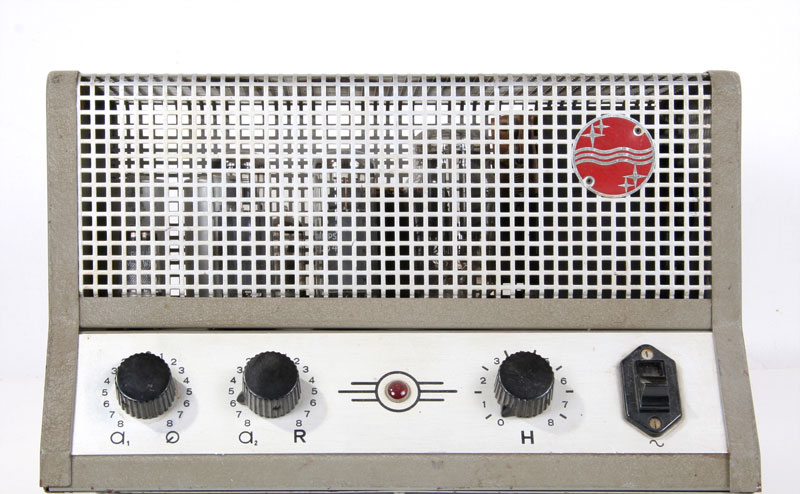

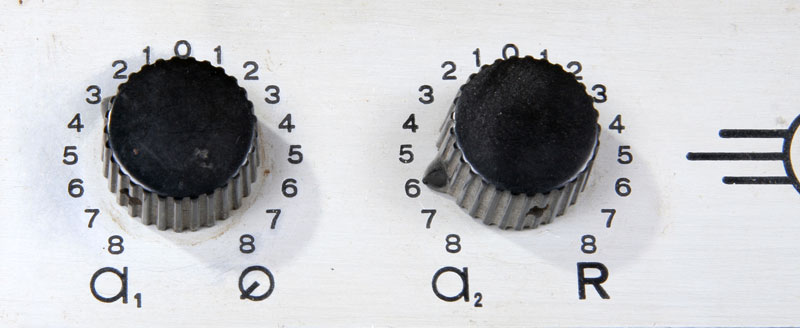

De twee, dubbele volumeregelaars. Links voor microfoon 1 en platenspeler, rechts microfoon 2 en radio.

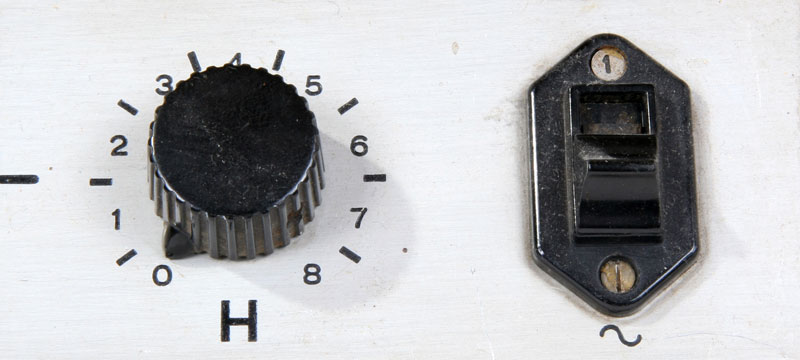

Op deze foto de toonregeling en de aan/uit-knop.

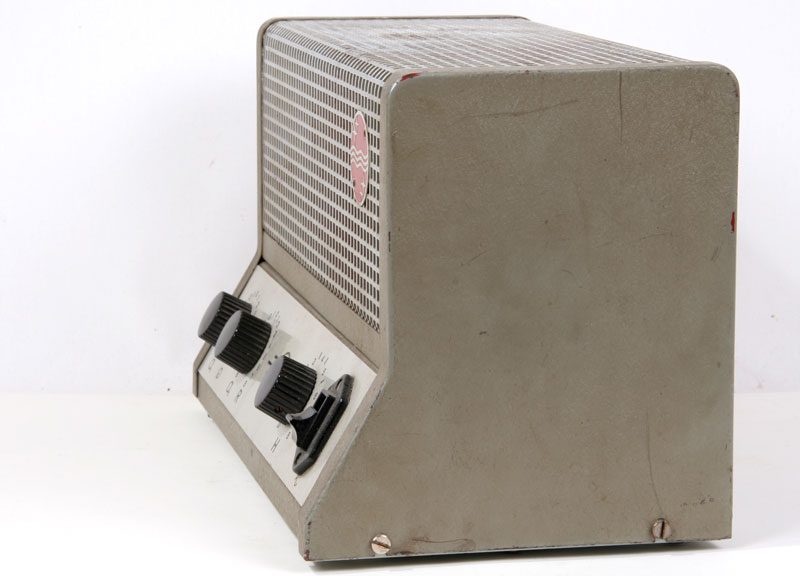

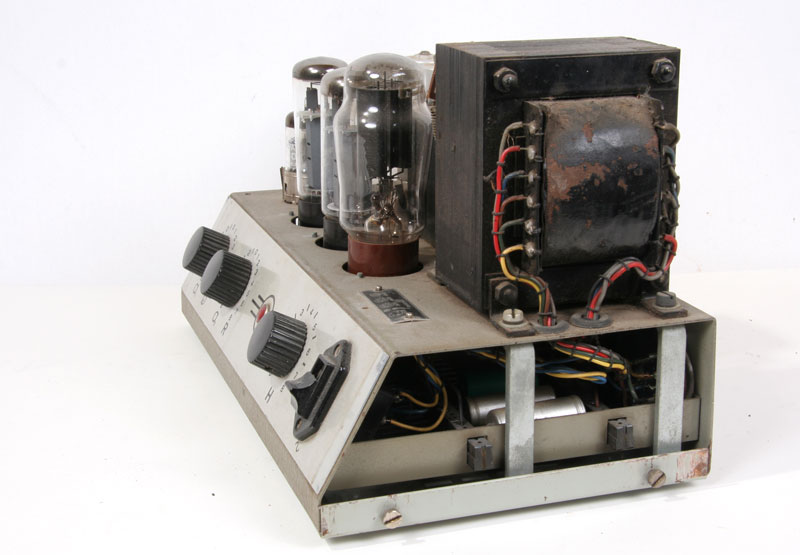

De rechter zijkant.

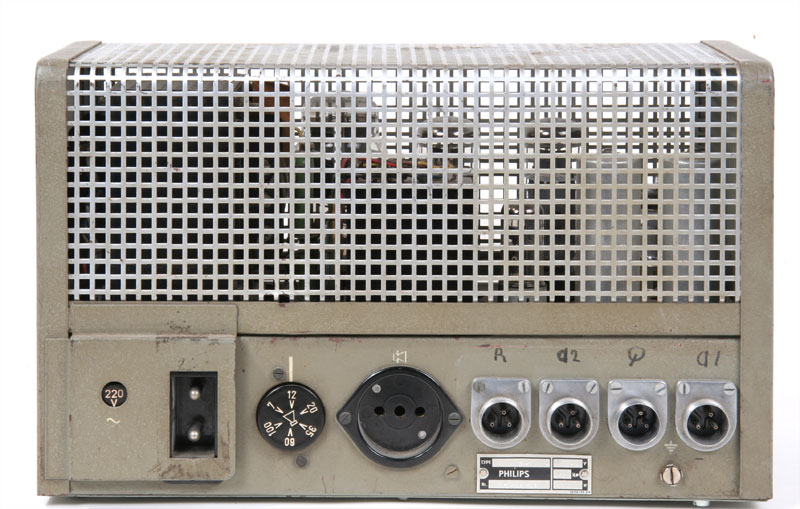

De achterkant met gesloten deksel.

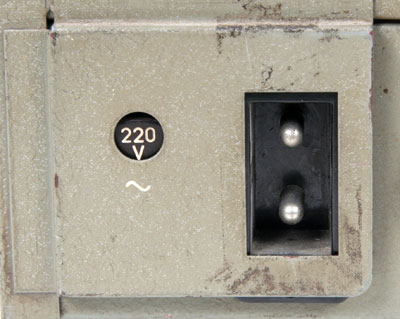

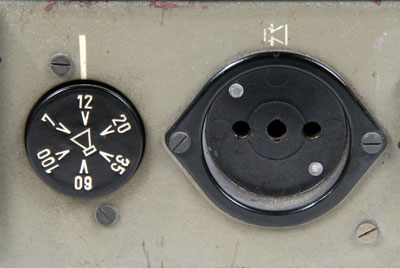

Links de spanningsingang met spannings-caroussel en apparaat-stekker, rechts daarvan de uitgangssocket met spanningskeuze.

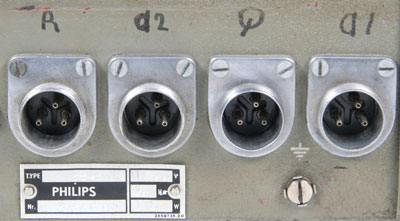

De vier ingangsconnectors en het type-plaatje.
Het bovenaanzicht van deze forse versterker met rechts de voedingstrafo, het opgenomen vermogen bedraagt 112 Watt bij een output van 20 W.

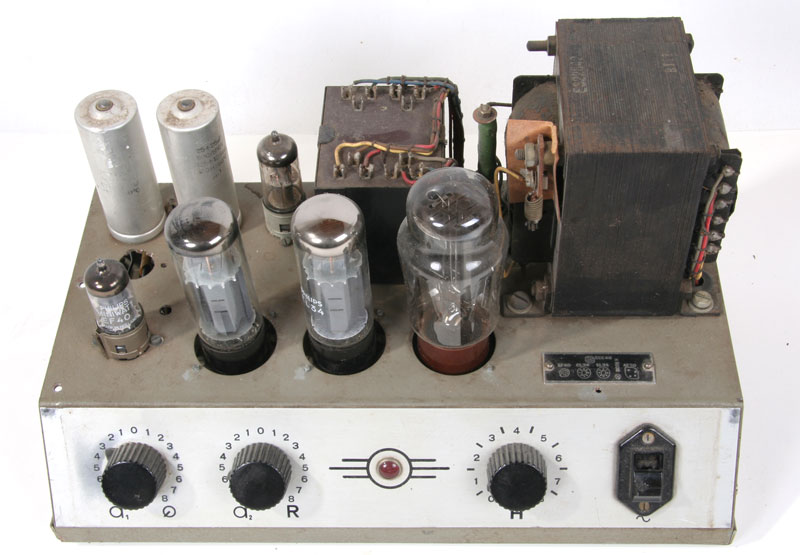

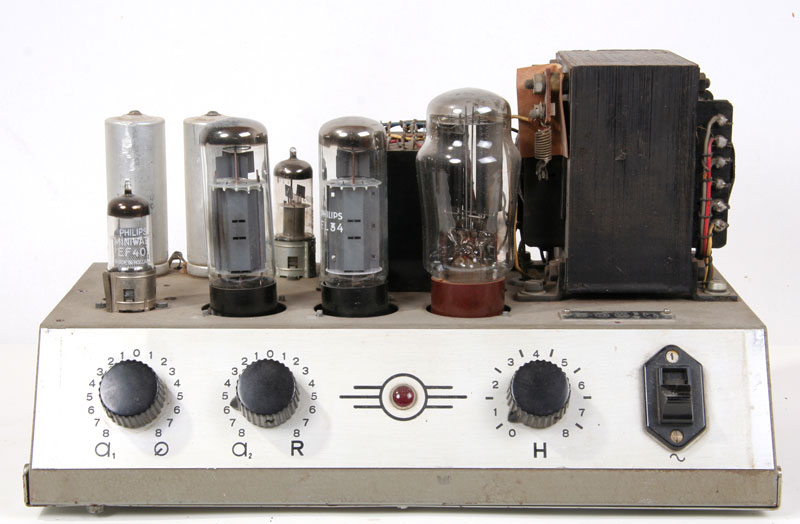

Vooraanzicht met EF40, EL34's en AZ50.

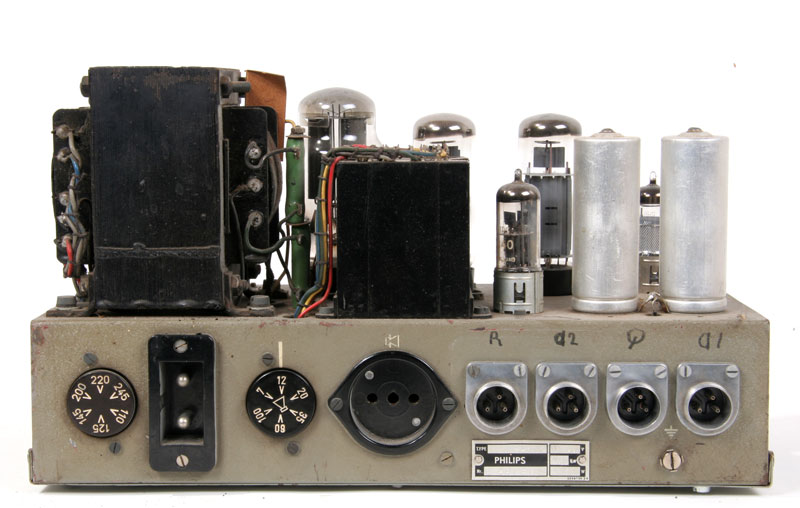

Achteraanzicht, links naast de output-trafo, de ECC40 fasedraaier.

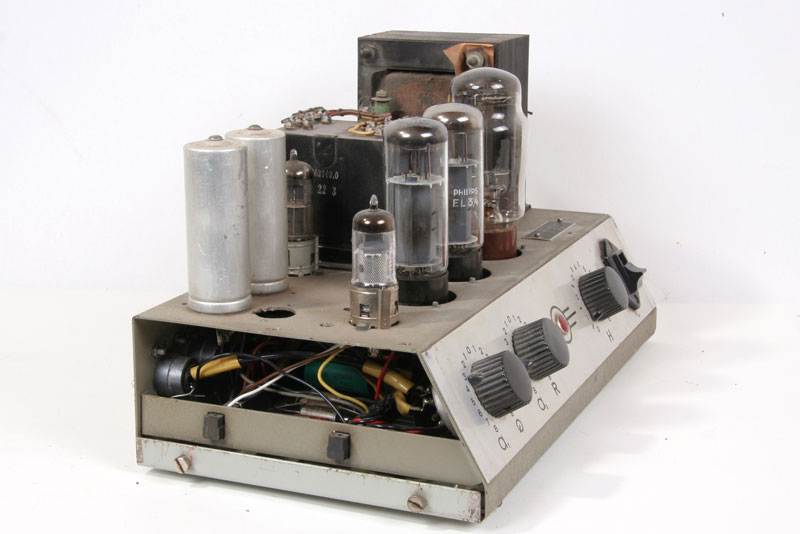

Het geheel vanaf de linker zijde.
En zo ziet het er van de andere kant uit.

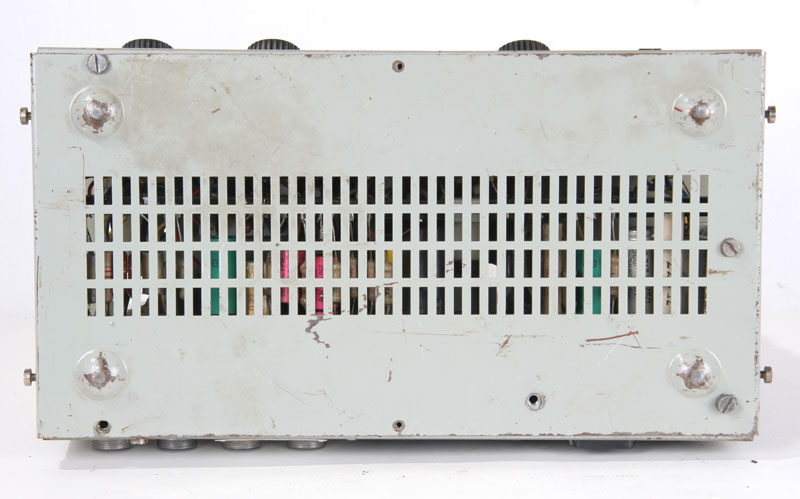

De onderkant is afgedekt met deze plaat.

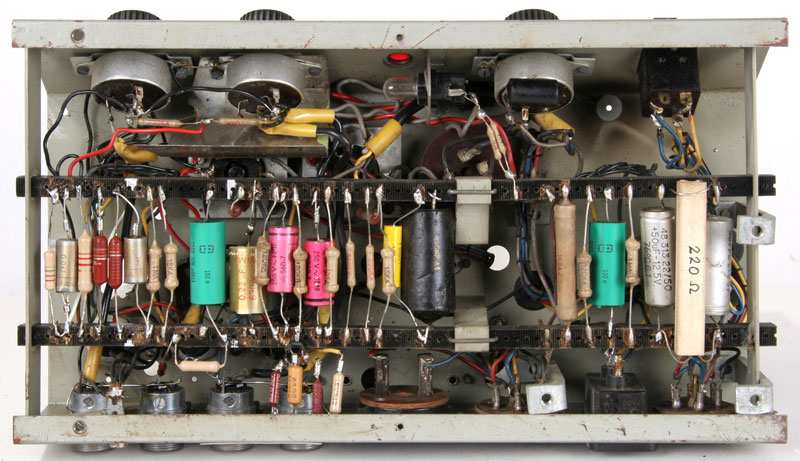

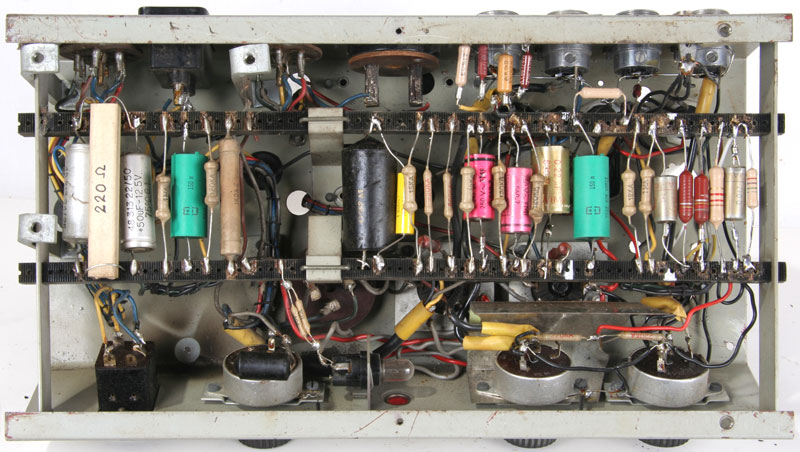

De onderkant met de componenten. De meeste teerknollen zijn vervangen door modernere versies.
Nogmaals de onderkant, echter nu van de andere zijde.

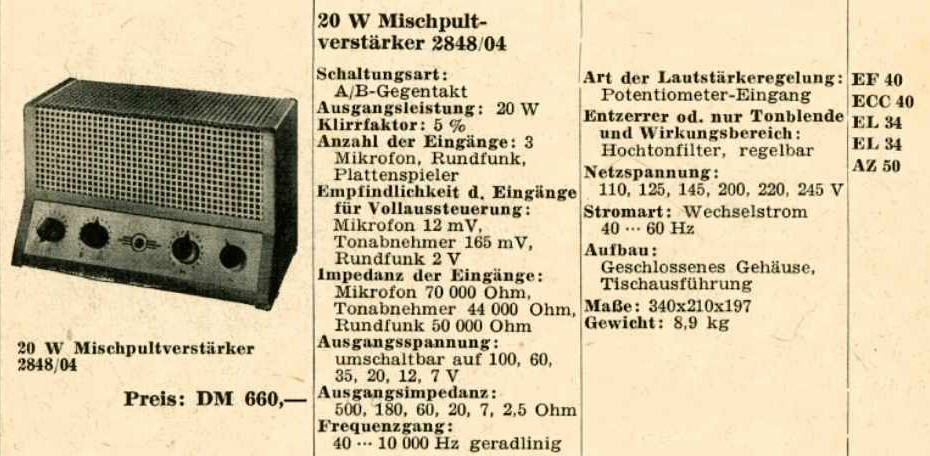

Een advertentie uit een Duitse catalogus, de prijs loog er niet om, DM 660,--

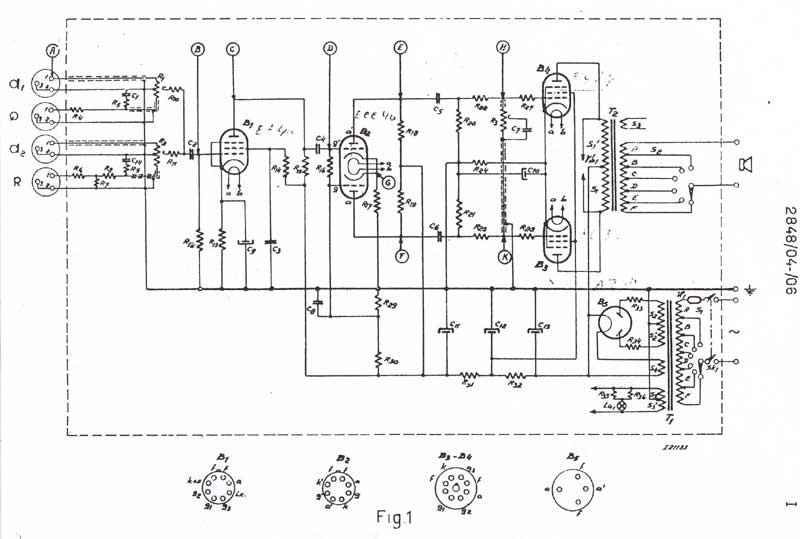

Het schema.
Hier, een link naar de bijbehorende Nederlands-talige documentatie.
Hier, een link naar de bijbehorende Duits-talige documentatie.
