Philips kortegolfontvanger

Bouwontwerp uit "Schakelingen voor amateurs" van 1962. Schema-Nr. 2010 blz. 38

Het gaat hier om een amateurontvanger volgens het dubbelsuper-principe, twee middenfrequenties, resp. 3230 en 240 kHz.
De bandbreedte is instelbaar. De schakeling omvat o.m. een extra HF-versterker ( drievoudige afstemcondesator), een oscillator met gestabiliseerde voeding, een
uitschakelbare zwevingsoscillator met instelbare frequentie en een regelbare storingsbegrenzer.
De HF-versterking kan automatisch (AVC met normale of langzame regeling) en met de hand worden geregeld .
De ontvanger is uitgevoerd met twee m.f.-versterkerbuizen en een productdetector.

Beide ontvangers die op deze pagina getoond worden zijn een mengsel van het ontwerp 2009 en 2010 van Philips. Waarbij de eerste de meeste snufjes bezit.

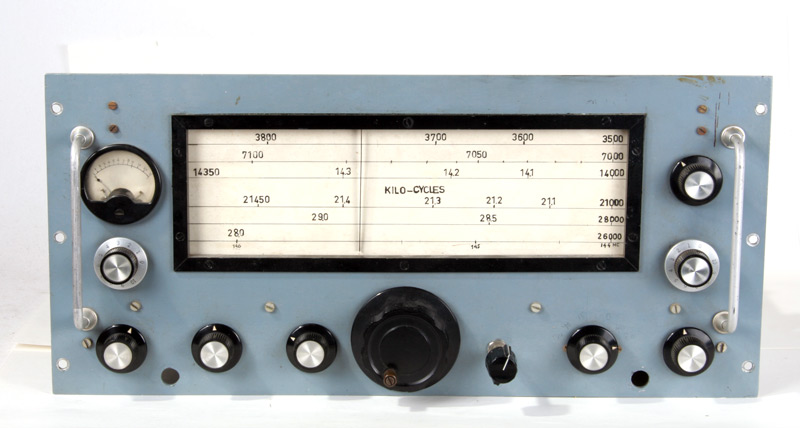

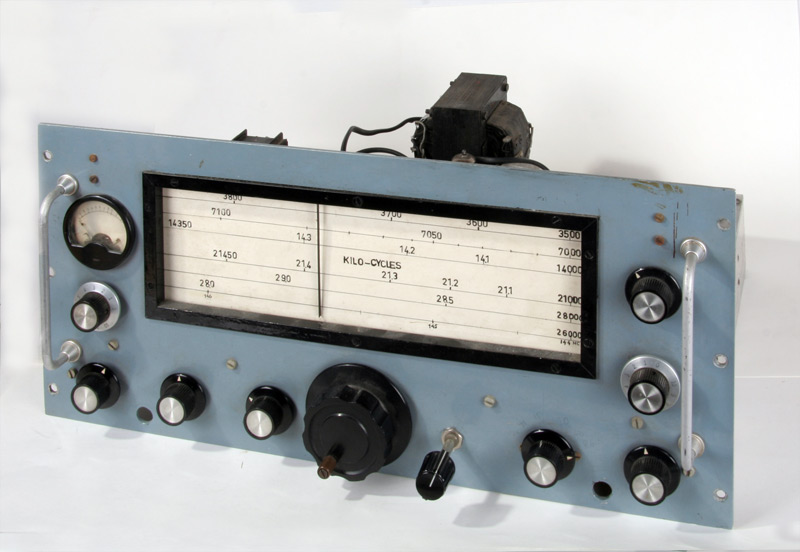

De voorkant van de ontvanger

.

Een S-meter van een WS-19-instrument gemaakt en een keurige schaal, met sjabloon getekend, alleen het snaartje van de aandrijving moet nog worden gerepareerd.

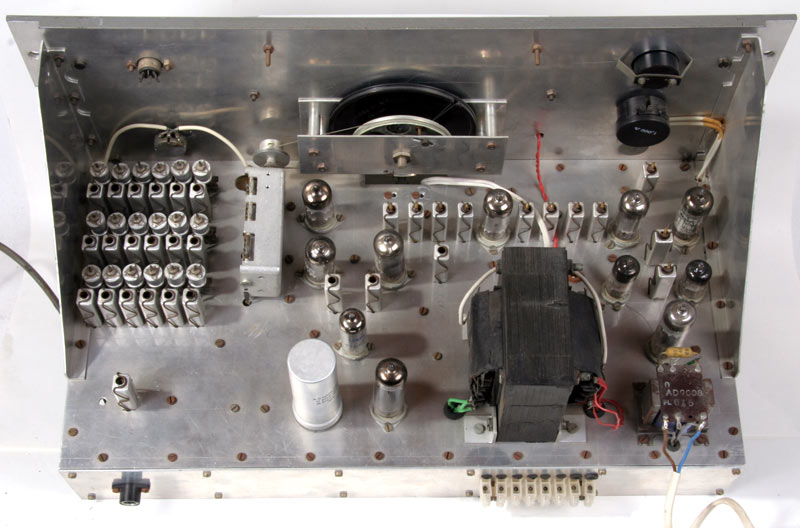

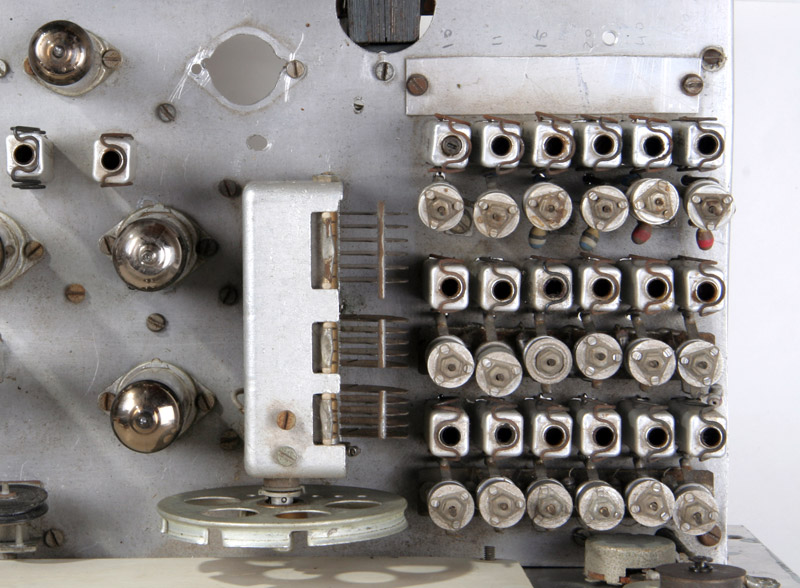

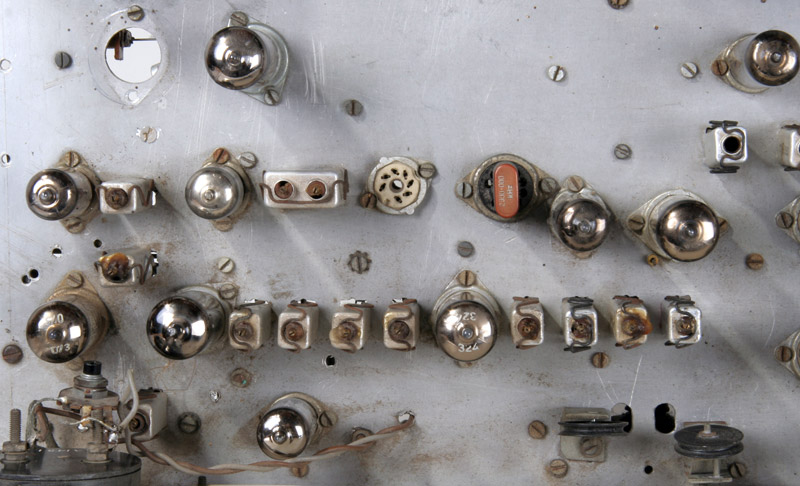

Bovenkant van het chassis. Het bruine ding, ongeveer in het midden, is een kristal van 3470 kHz, die met de triodehelft van de tweede mengbuis zorgt
dat het inkomende eerste MF-signaal van 3230 kHz naar 240 kHz gemengd wordt. Dat is niet naar het originele ontwerp van Philips, maar wel erg handig.

HF-gedeelte met HF-preselector en mengtrap.

MF-trappen, BFO, detector en productdetector.

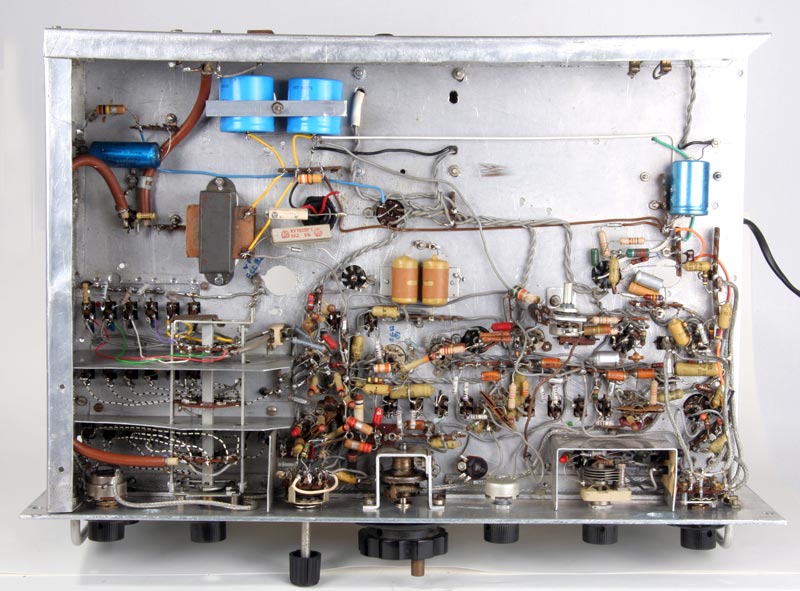

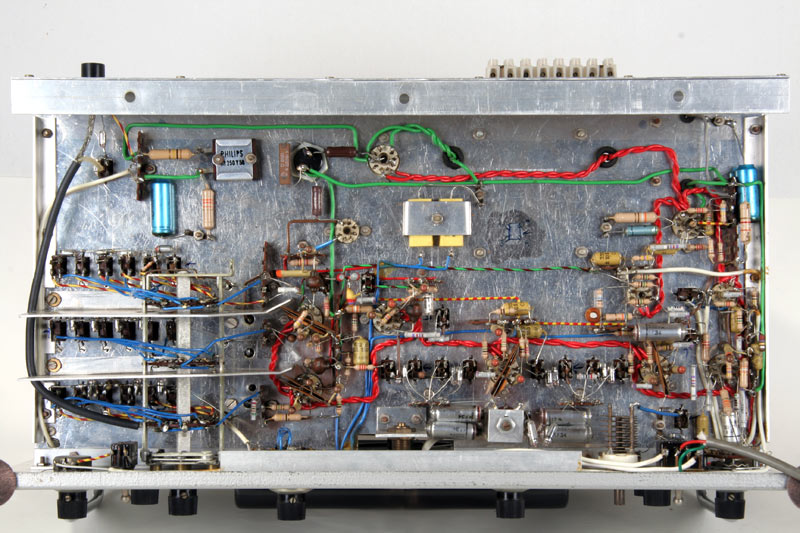

De onderkant met alle componenten. De opbouw is niet erg fraai, maar alles werkt.

.

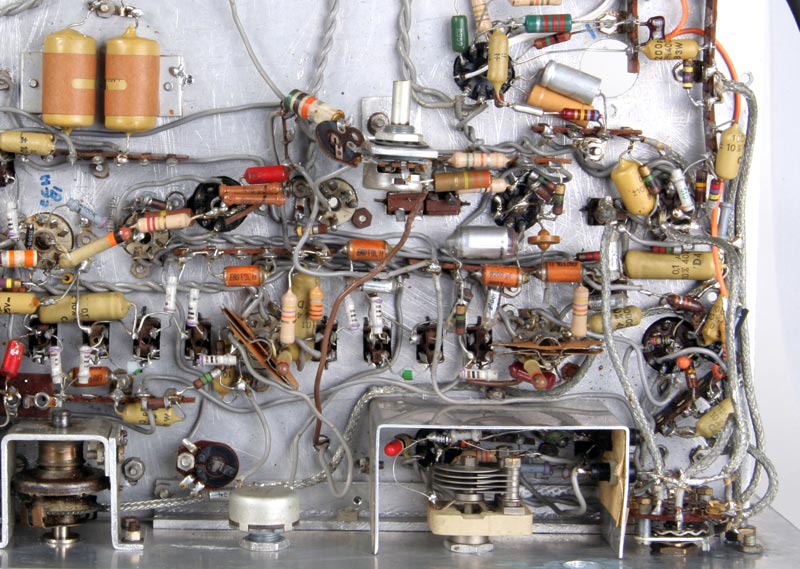

Het HF-gedeelte met mengtrappen.

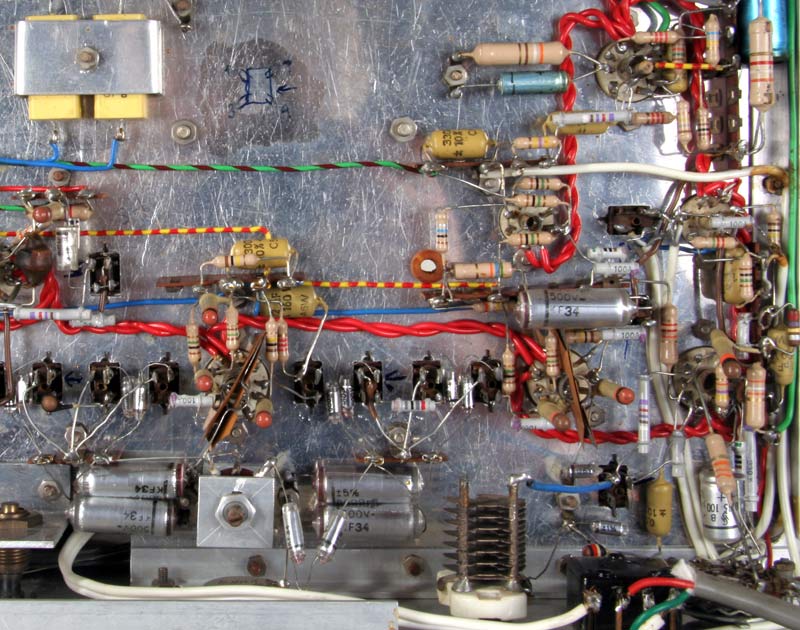

MF-gedeelte, BFO en LF-versterker met detector en productdetector.

Op de radiorommelmarkt 2013 op de Jutberg kwam ik een chassis tegen dat verdacht veel lijkt op het frontend van de Philips ontvanger.
Het bleek inderdaad zo te zijn en ik wilde het apparaat wel overnemen. Dat kon echter alleen maar in combinatie met een radio die nog in
een doos lag en waarvan de schaal van Geloso was. Daar had ik in eerste instantie geen Philips bouwontwerp achter gezocht.
Over de prijs waren we het snel eens. Een mooie doos met veel reserveonderdelen.

Dat is dus de Geloso/Philips. Waarschijnlijk gebouwd aan de hand van het artikel van Radio Bulletin.

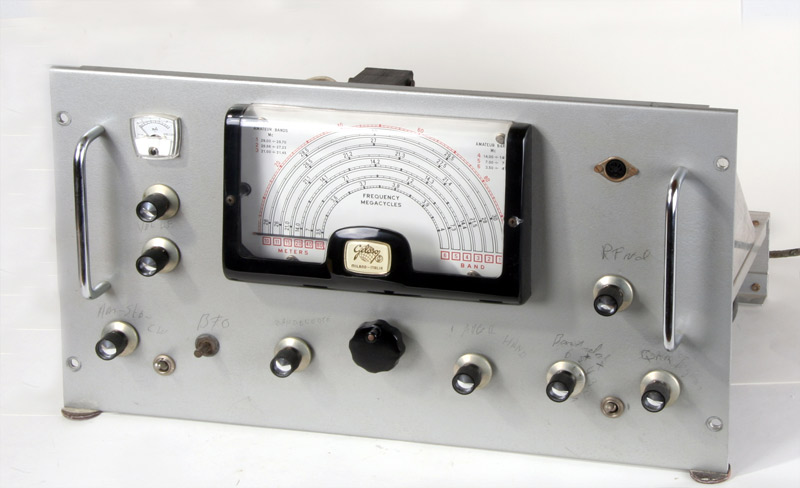

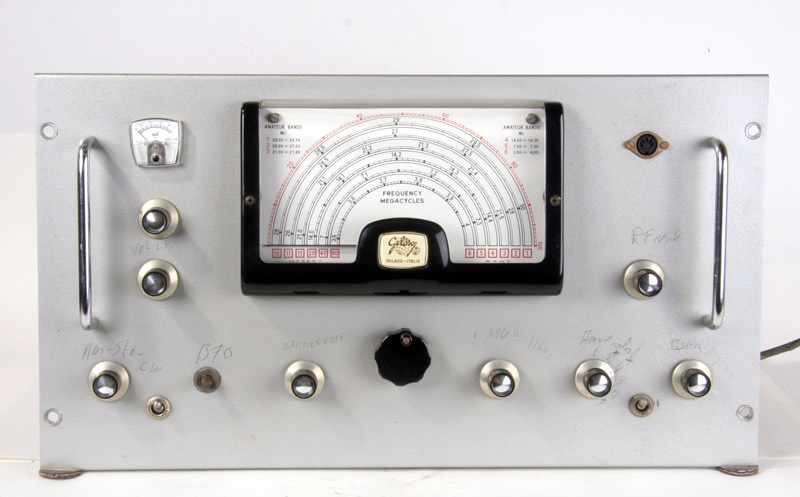

Indrukwekkend front.

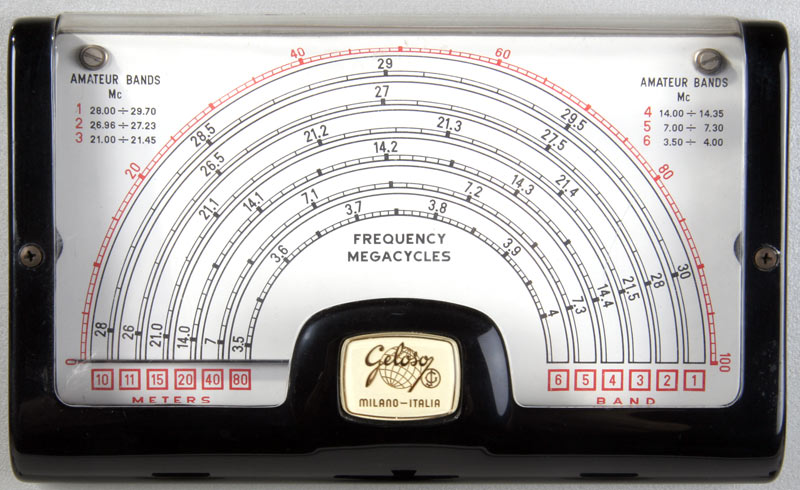

De schaal van een zeer bekend merk.

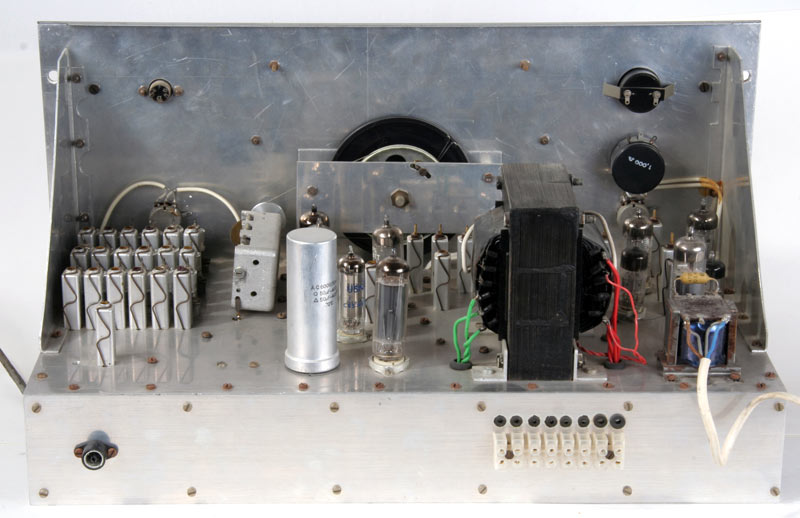

De achterkant van de radio.

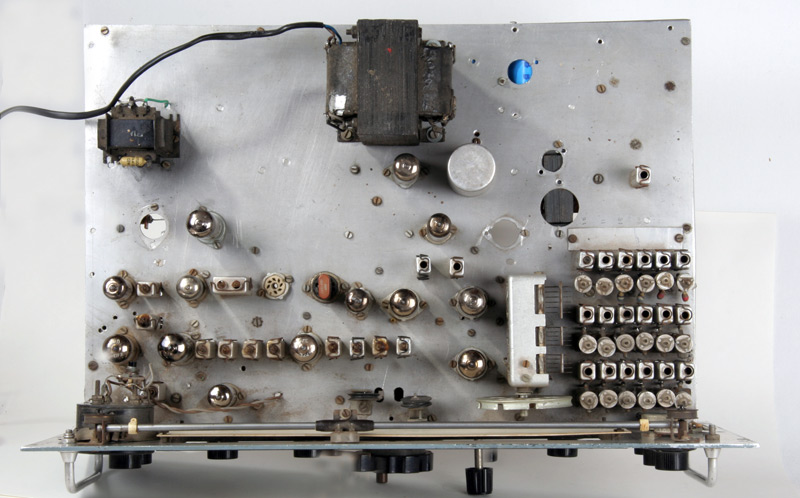

Het geheel in vogelvlucht.

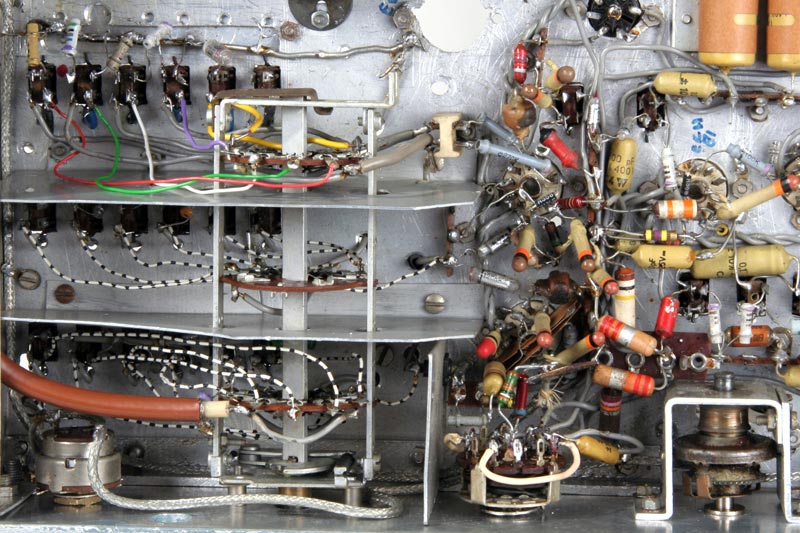

De onderkant, een waar genoegen om te bekijken. Alles strak in het gareel, prachtig gebouwd. Wanneer ik zoiets moois bouw
werkt het meestal niet. Dit exemplaar trouwens ook niet, maar dat is een ander verhaal.

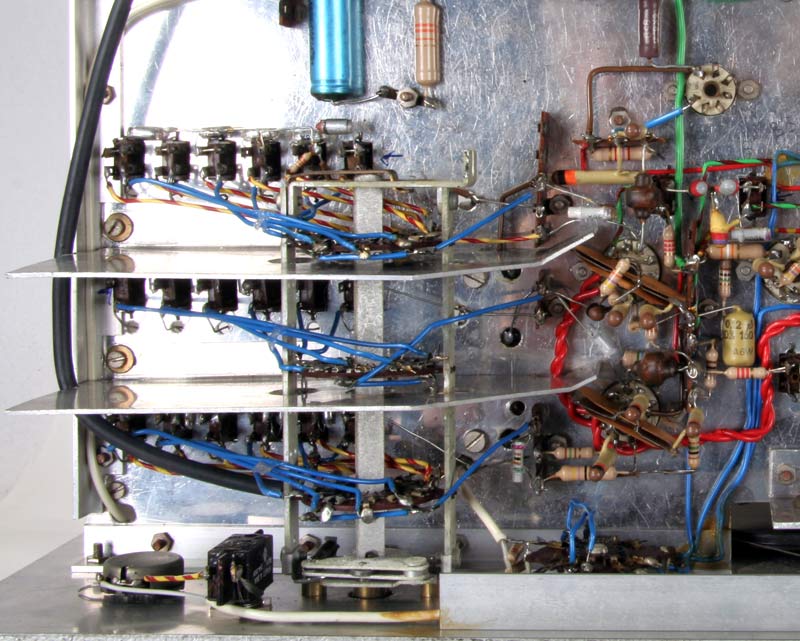

Detail van HF en Mixer.

De MF-trappen en wat er achter zit., nogmaals héél mooi gebouwd.

Zoals gezegd, de ontvanger werkte niet. Oorzaak, vervuilde contacten van de bereikschakelaar, dat was snel verholpen, maar toen.
Er was nog niets afgeregeld, normaal geen probleem, nu wel. De kernen van alle spoelen zaten muurvast. Op internet gezocht naar oplossingen.
Iemand raadde Earex aan, dat is een substantie waarin drie oliën verwerkt zijn. Eén van die olieën lost oorsmeer op en ook vet in een Philipsspoel.
Allereerst maar eens geprobeerd met één spoel op het aparte frontend en zowaar, de kern was weer te draaien. Alle kernen gedruppeld en een paar dagen laten staan.
De hele shack ruikt naar Eucalyptus waar ooit de geur van antischimmelspul uit het leger overheerste. Nu nog wat geduld en kijken of het bij alle spoelen werkt.

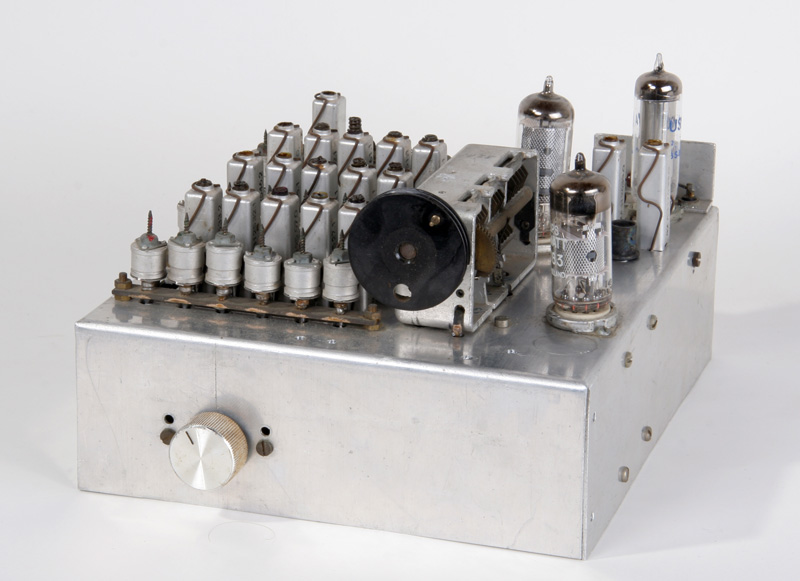

Het frontend.

Om dit apparaat was het eigenlijk begonnen.

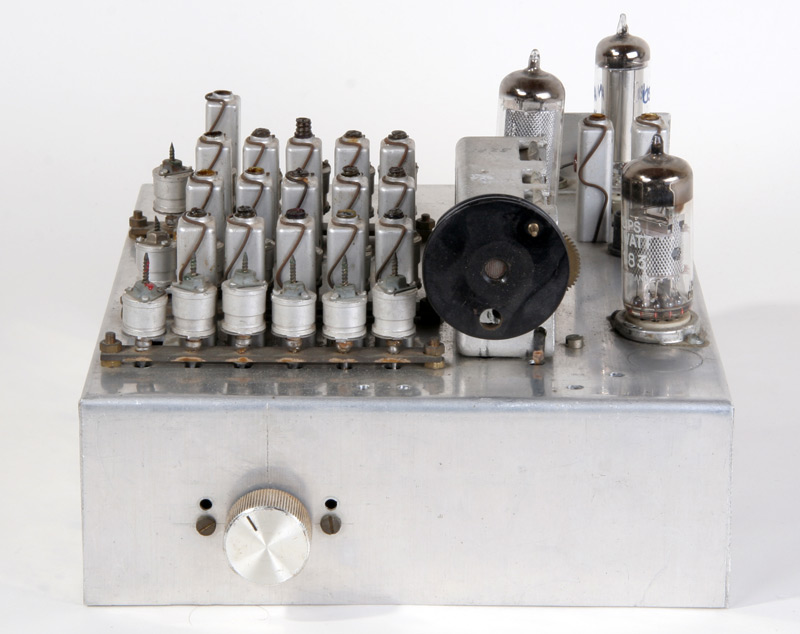

De voorkant. Sommige kernen steken boven de behuizing uit, dat zijn de ontsmeerde exemplaren.  van de vijftien al twaalf gangbaar!!!!

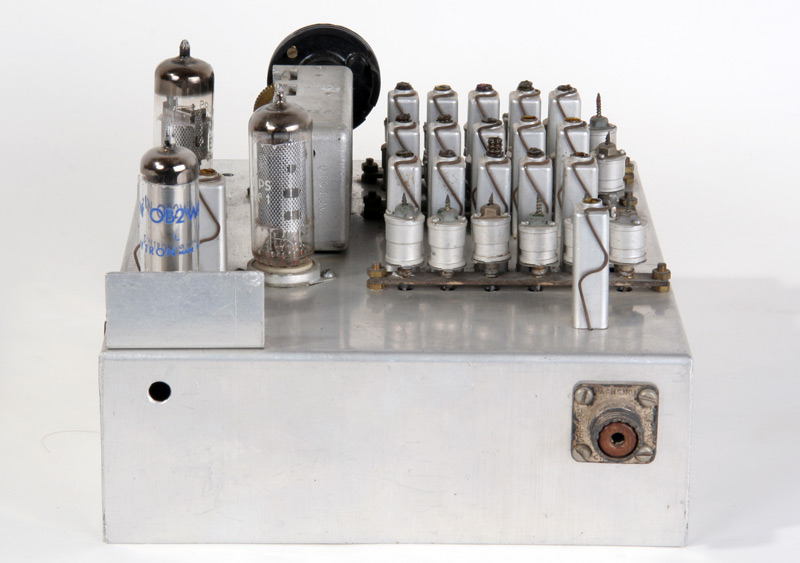

De achterkant van de schakeling.

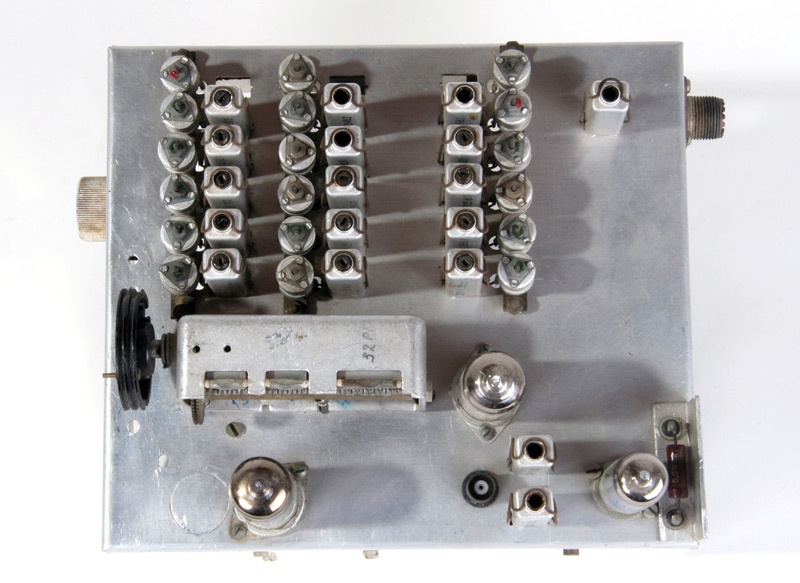

Bovenaanzicht.

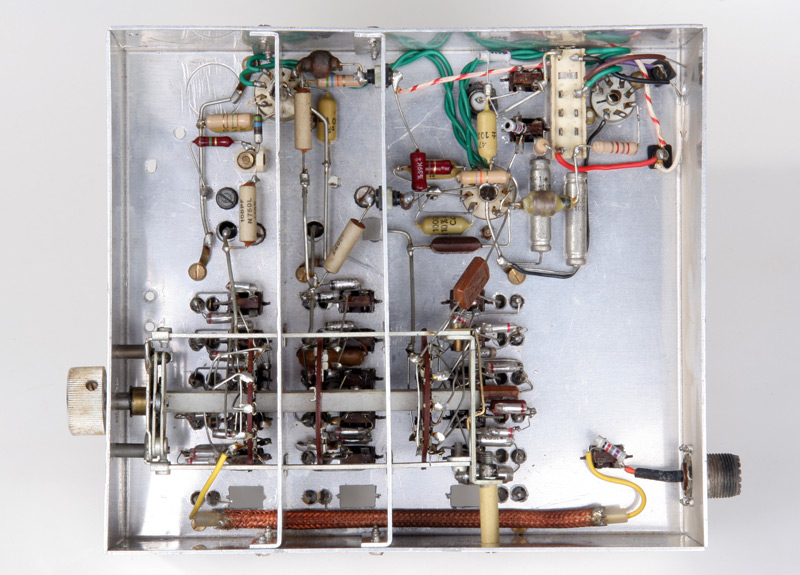

Ja waar zagen we dit beeld eerder??? Weer zo'n prachtig gebouwde set.

Nu nog wat laten weken en binnenkort aan het afregelen. Ik ben erg benieuwd.

Voor de liefhebbers een artikel uit Radiobelletin, November 1962: "Communicatie-ontvanger voor de amateurbanden" in pdf.
