Philips BX 180 U

Een radio met een stukje geschiedenis. Aangezien we vroeger naast het openluchtbad van Goor woonden, waren we zeer goed bekend met het badmeestergezin. Een familie die oorspronkelijk uit Amsterdam kwam en een voor ons bijna onbegrijpelijke taal sprak. Ze hielden ook veel van dieren en dat ontaarde weer in het veelvuldig bijvoeden van één van onze honden, een teckel, met paling. Het was dan ook geen wonder dat het beest graag naar de buren ging. Ze waren echter ook in het bezit van de hieronder afgebeelde radio en die heb ik, nadat hij de geest had gegeven, gekregen. Zoals gebruikelijk, werd het apparaat gesloopt want er zaten bruikbare onderdelen in voor versterkers. Wat ik enige jaren geleden aantrof was alleen de kast met de luidspreker en de schaal. Op zoek dus naar het binnenwerk. Uiteindelijk is dat uit Australie of Nieuw Zeeland gekomen. Het geheel weer in elkaar gezet en tot mijn grote verbazing kwam er een beste straal geluid uit.

Dit is 220 Volt exemplaar, er zijn echter ook uitvoeringen voor 117 Volt. De BX182U of de BX183U. In ieder geval altijd even uitkijken welk type het is.

Het is een toestel met één frequentiebereik, Middengolf.

De buizenbezetting:

UCH42 Mengtrap en oscillator
UAF42 MF-versterker en detector
UL41 LF-versterker
UY42 Gelijkrichter

De middenfrequentie is 452 kHz.

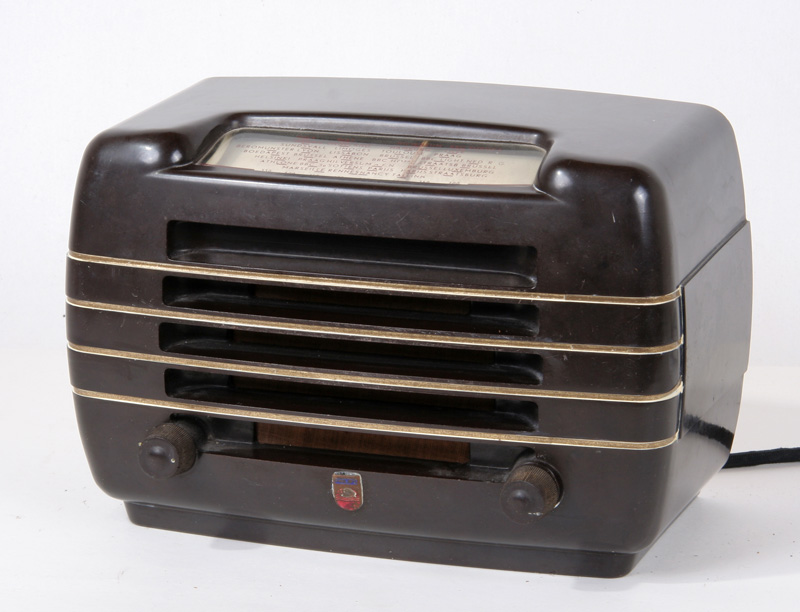

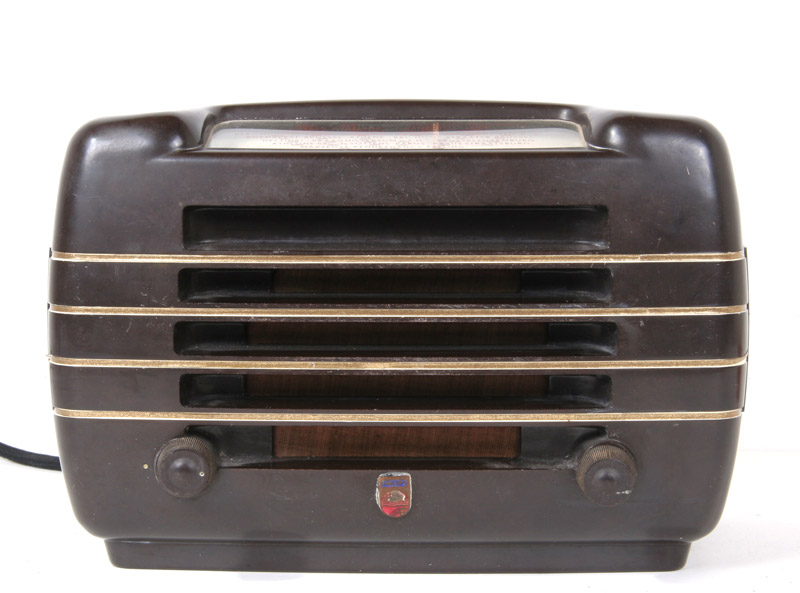

Frontaanzicht van het kleine toestelletje.

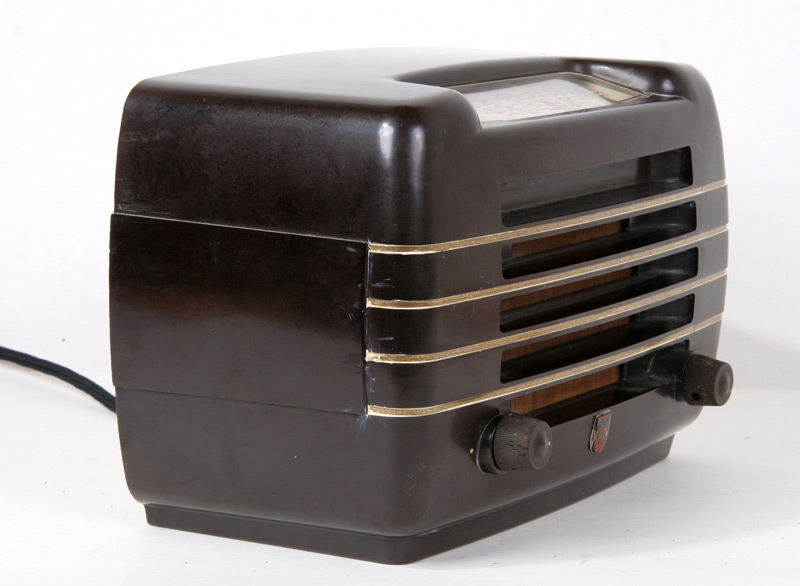

De linkerkant van de ontvanger.

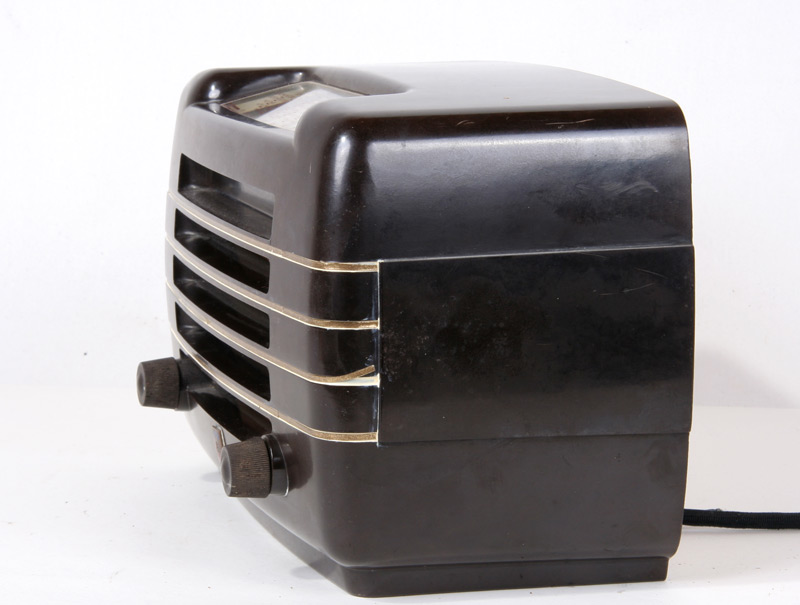

De rechterkant,  één van de sierbiesjes laat wat los.

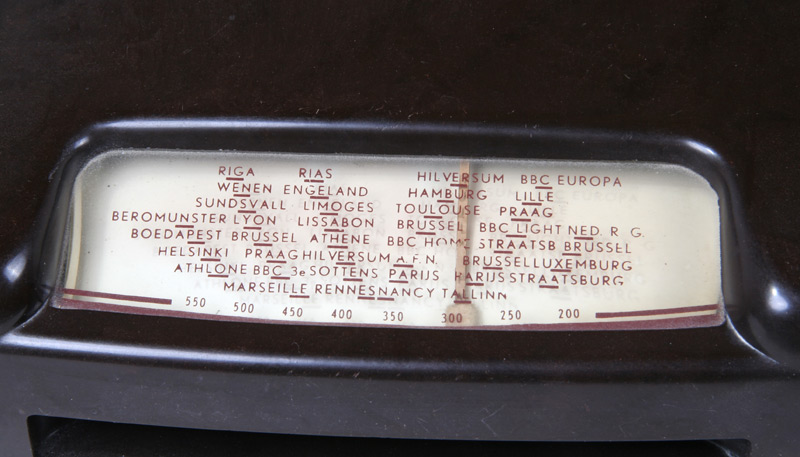

De schaal, waarbij de hoogste frequentie rechts is en de laagste links.

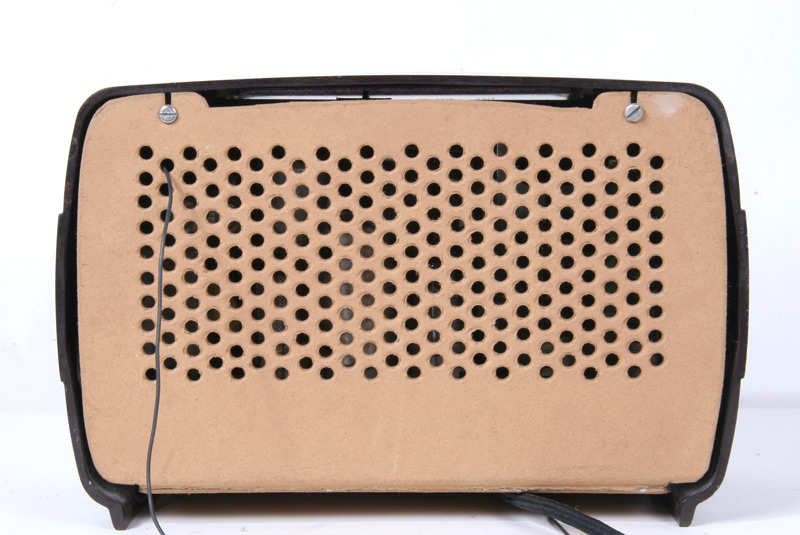

De gesloten achterkant. Dat moet ook wel want het chassis ligt direct aan het lichtnet. Het is trouwens niet de originele achterkant
maar een namaak.

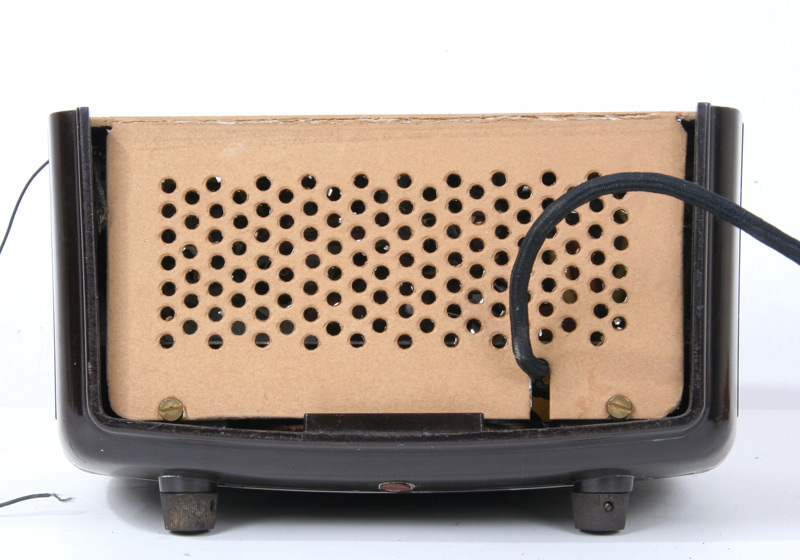

De onderkant, hier heb ik wat alluminiumfolie opgeplakt ( binnenkant) voor de afscherming.

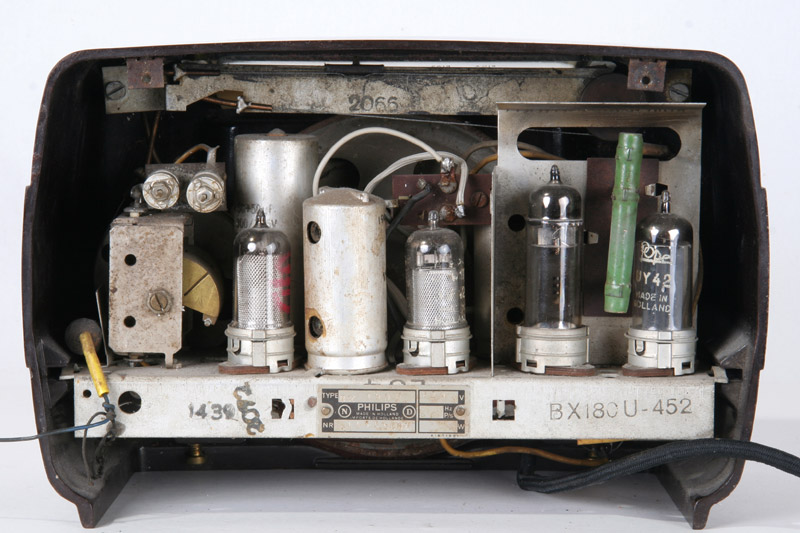

En zo ziet het binnenwerk er uit, simpel en doeltreffend.

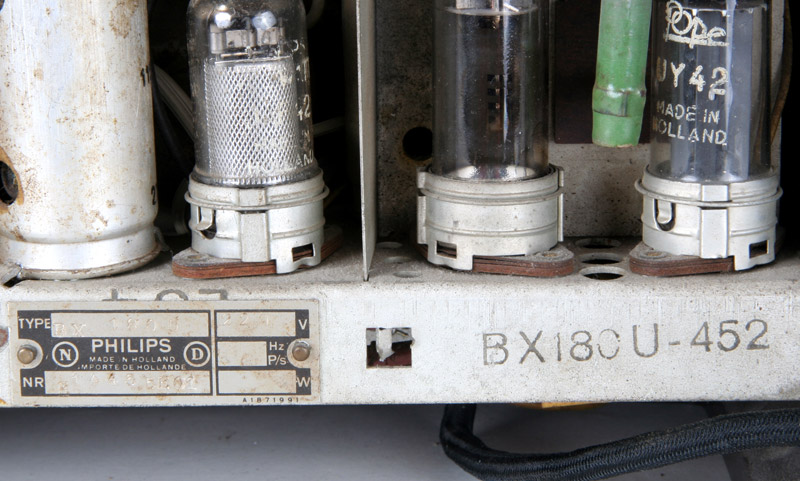

Het type-plaatje en de uitvoering : BX 180 U- met een middenfrequentie van 452 kHz.

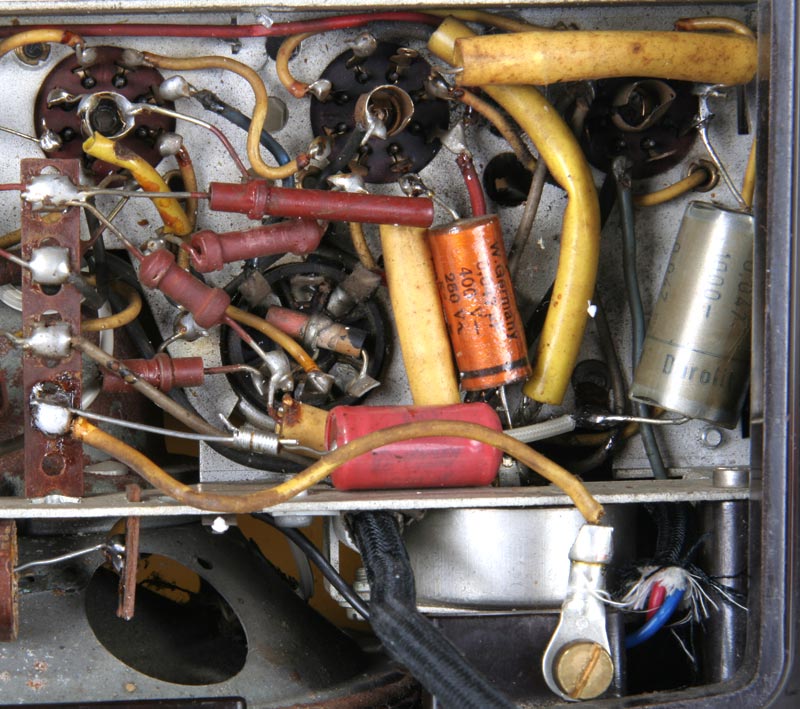

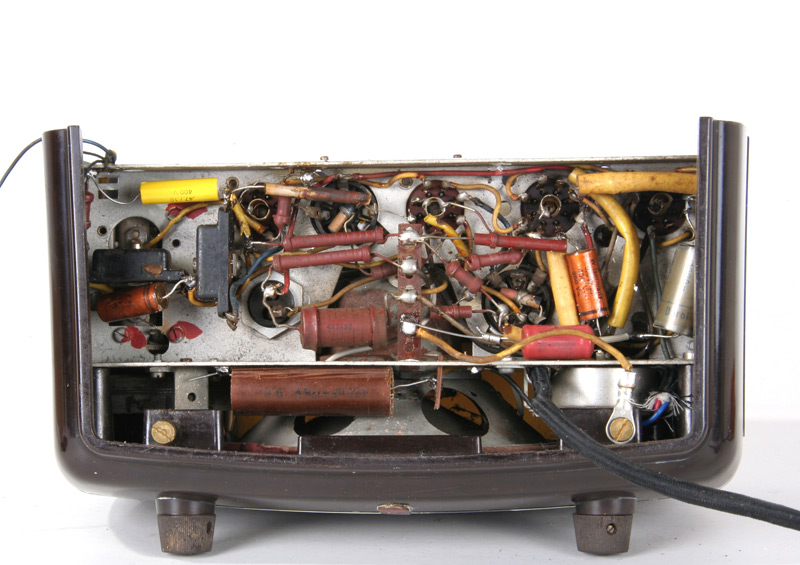

De onderkant, gezien door het " reparatieluik".

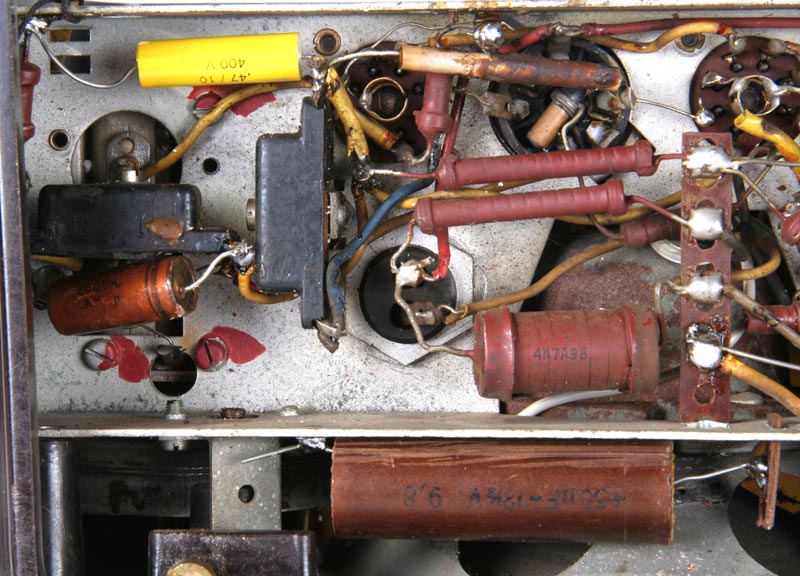

De zwarte, rechthoekige dingen zijn de antenne- en de oscillator-spoel.

Stukje middenfrequent en Laag-frequent.

Hieronder de service-documentatie en het schema als pdf-bestand:

SERVICE-DOCUMENTATIE
