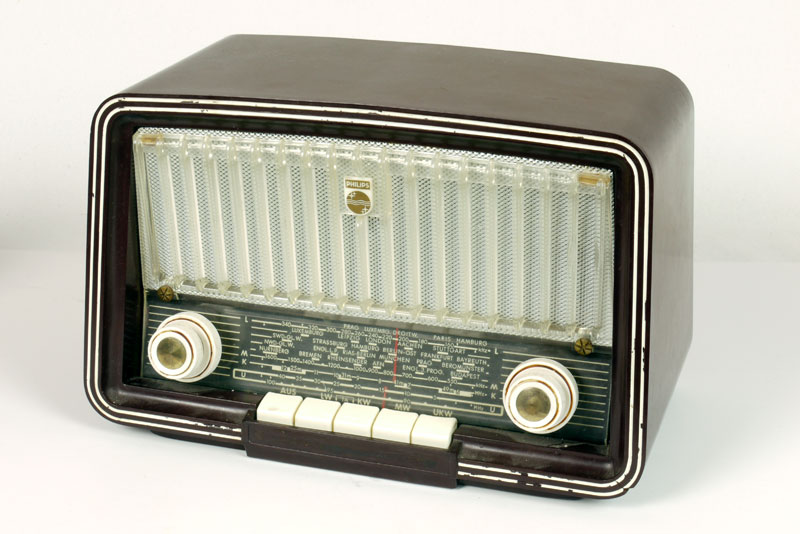

De BD-244-U, een aardig klein U-toestelletje. Bij het opruimen van een oud schoolgebouw kwam het apparaat tevoorschijn. Het had jaren in de lerarenkamer gestaan en de leerkrachten bij de pause een redelijke stoot arbeidsvitaminen toegediend. Maar ja, daar is tegenwoordig geen tijd meer voor, want er moet worden vergaderd.
Het is een toestel met vier frequentiebereiken, LG, MG, KG en UKG.
Het toestel heeft de volgende buizenbezetting:
UCC85 | UKG HF+Oscillator+mengtrap |
UCH81 | Mengtrap en oscillator |
UF89 | MF-versterker |
UABC80 | Detector, discriminator en LF-versterker |
UL41 | LF-eindversterker |
UY85 | Gelijkrichter |

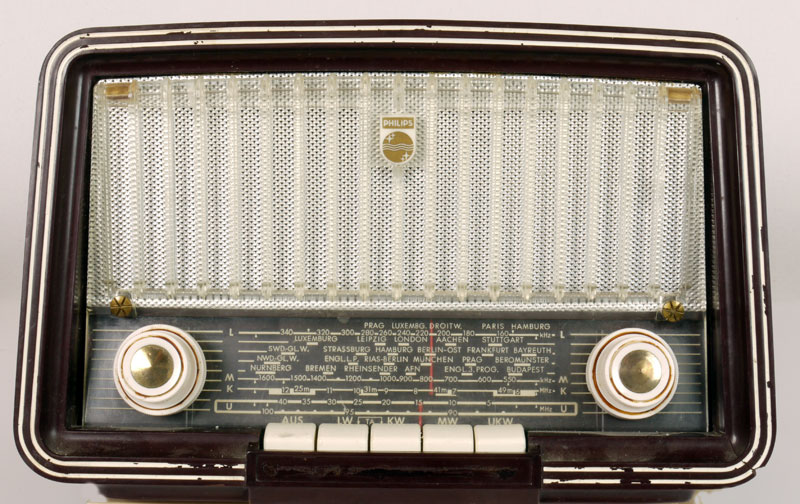

De witte biesjes moeten nog wat worden bijgewerkt.

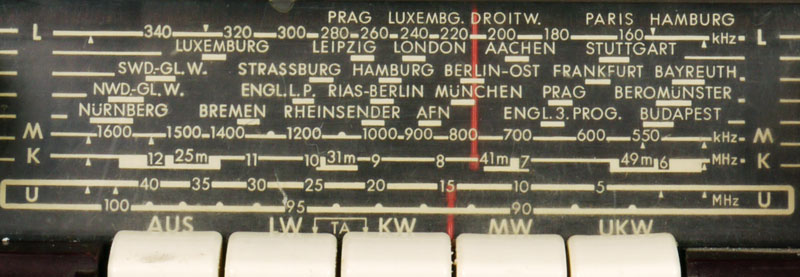

De schaal van het toestel.

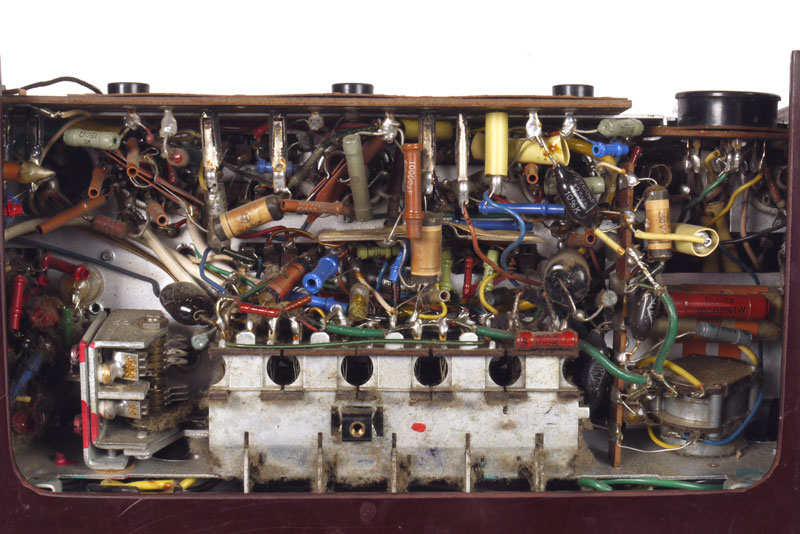

De onderkant met de ERO-condensatoren en de dinkerbruine WIMA's. Die worden vervangen door betere typen. Links onder het afstem-condensatorretje voor de UKG. Niks met permeabiliteitsafstemming, gwoon luchtcondensator met kogellager.

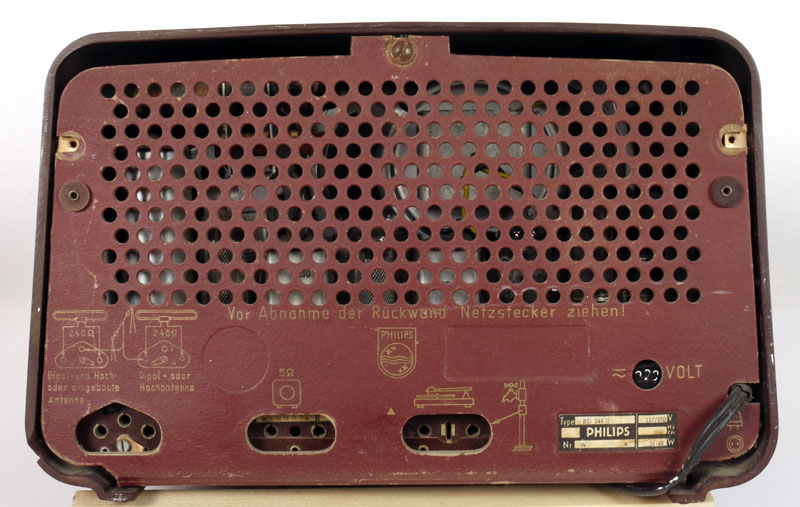

De achterplaat met de diverse aanwijzingen. Het schijnt er wel één voor de Duitse markt te zijn geweest.

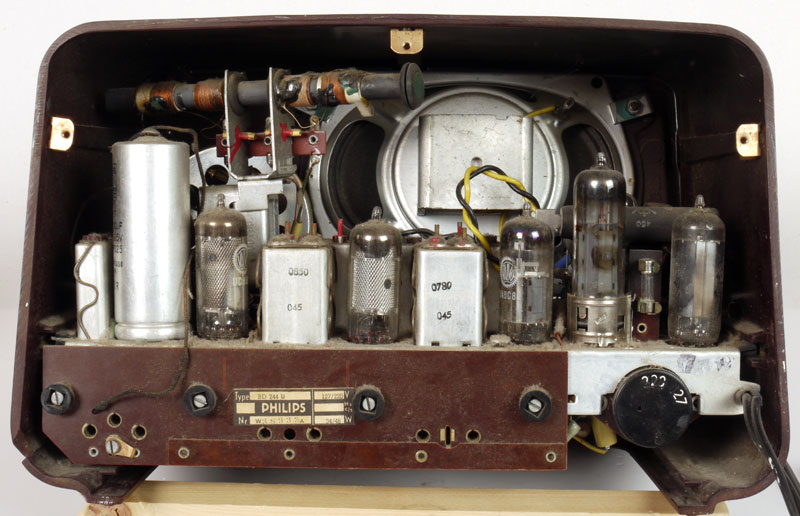

Hier zijn de componenten aan de achterzijde te zien.
