Philips 90RL412 portable radio

Deze radio stamt uit de nalatenschap van een oudtante van mij. Ze is al heel lang niet meer onder ons, de ontvanger lag echter nog steeds in een doos op zolder.
Het ziet er naar uit dat hij enige aandacht nodig heeft na een wat ruwe behandeling. De houders van de ferrit-antenne zijn afgebroken en er komt ook geen geluid meer uit

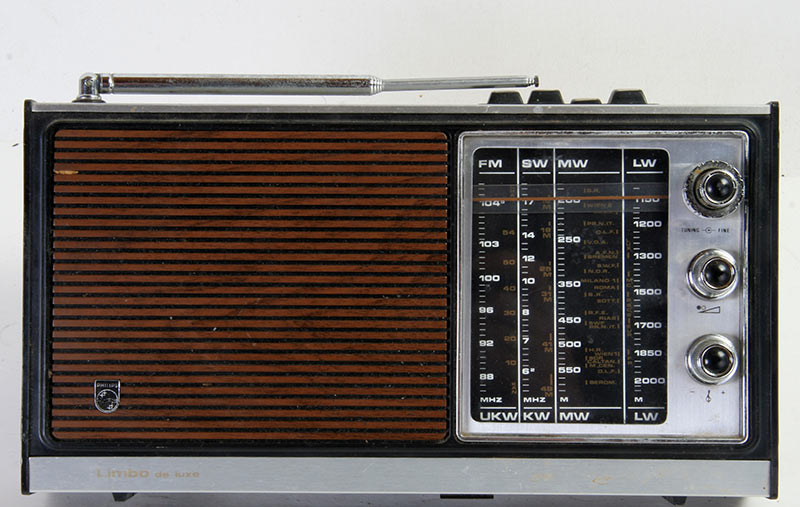

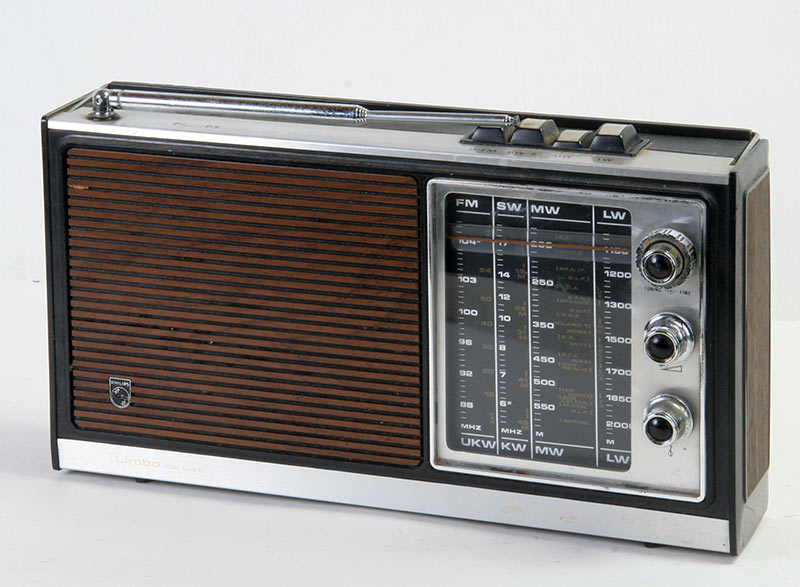

Dit is het toestelletje, je zou het niet zeggen, maar er zitten wel 13 transistoren in en 10 diodes, gemaakt rond 1973 in Spanje (Philips Iberica S.A.E. (Miniwatt); Madrid). Hoe tante daar aan kwam mag Joost weten. .
Het apparaat kan uit het lichtnet worden gevoed, of wordt voor zijn dagelijkse honger gevoed met vier 1,5 V batterijen.
Er zijn vier golfbereiken beschikbaar, de lange golf loopt van 2000 tot 1154 meter (150 - 260 kHz), de middengolf van 577 tot 187 meter (520 - 1605 kHz) , de korte golf van 50,4 tot 16,9 meter (5,95 - 18,3 MHz) en de FMband van 87,5 tot 104 MHz.
Deze versie, de 90RL412/01 heeft een middenfrequentie van 460 kHz, de uitvoering /00 is 452 kHz en de /03-uitvoering 470 kHz.

Hoewel de kleur het niet doet vermoeden is het toch echt plastic waarmee het luidspreker rooster is gemaakt.

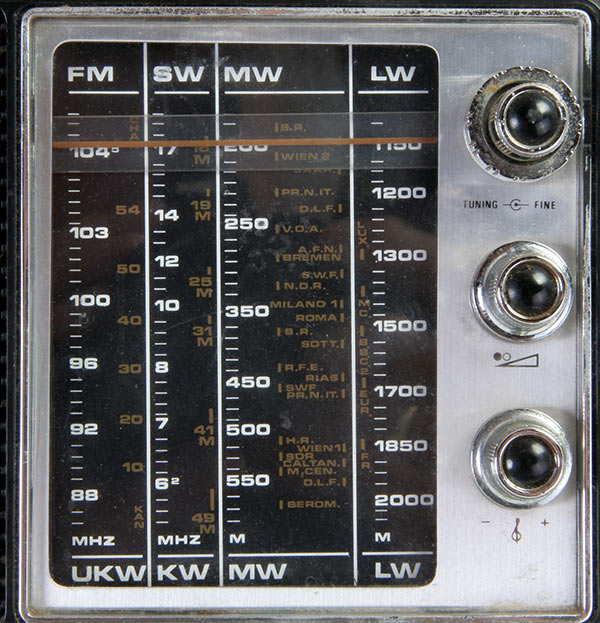

De schaal met bebehorende bediening. Het lijkt er op dat dit geen radio voor de Nederlandse markt is geweest, de beide Hilversums ontbreken op de schaal.

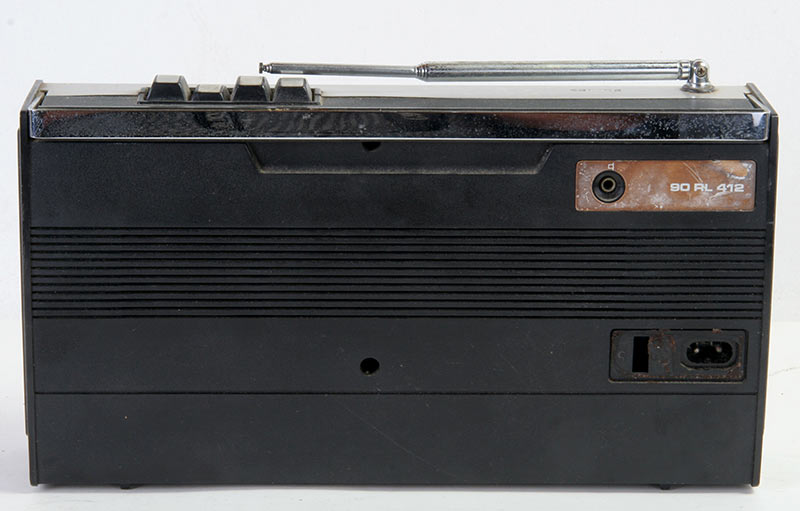

De achterzijde met de aansluiting voor het netsnoer en een uitgang voor een hoofdtelefoon.

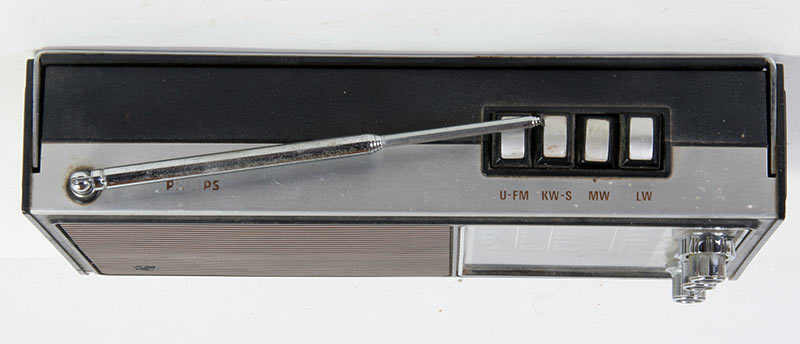

De antenne met de vier golfbereikschakelaars.

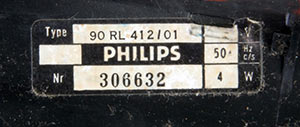

Het typeplaatje met serienummer. Het is geen stroomvreter met zijn vier wattjes.

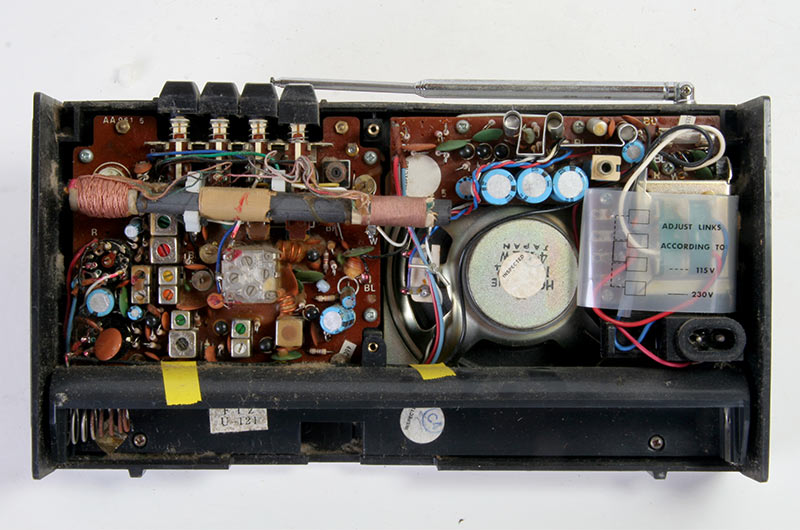

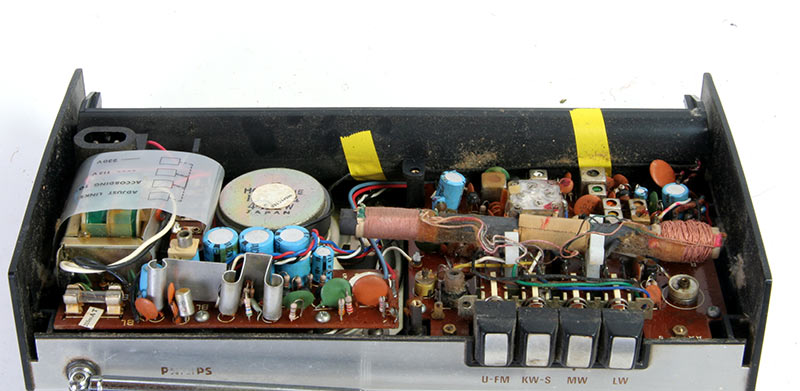

Een blik op het binnenwerk, het ziet er allemaal zeer compact en netjes uit, de Spanjaarden hebben het toestel waarschijnlijk in Japan laten maken.

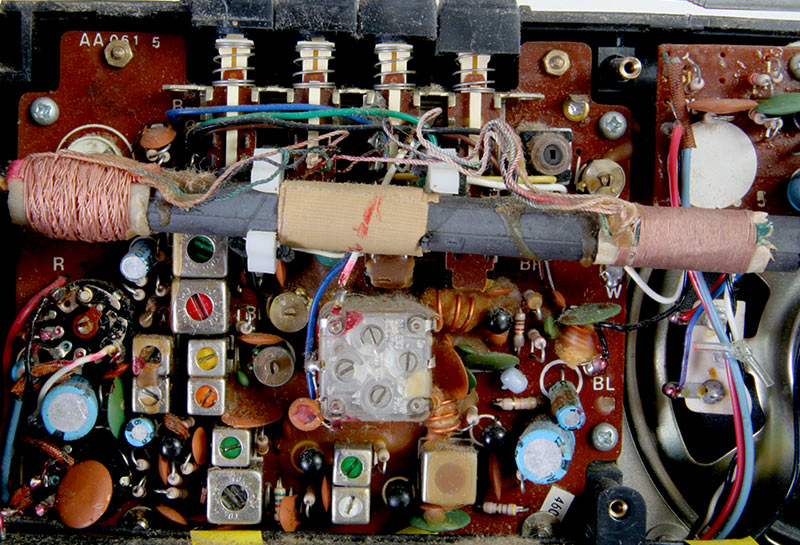

Waarschijnlijk door een valpartij zijn de houders van de ferrit-antenne afgebroken.

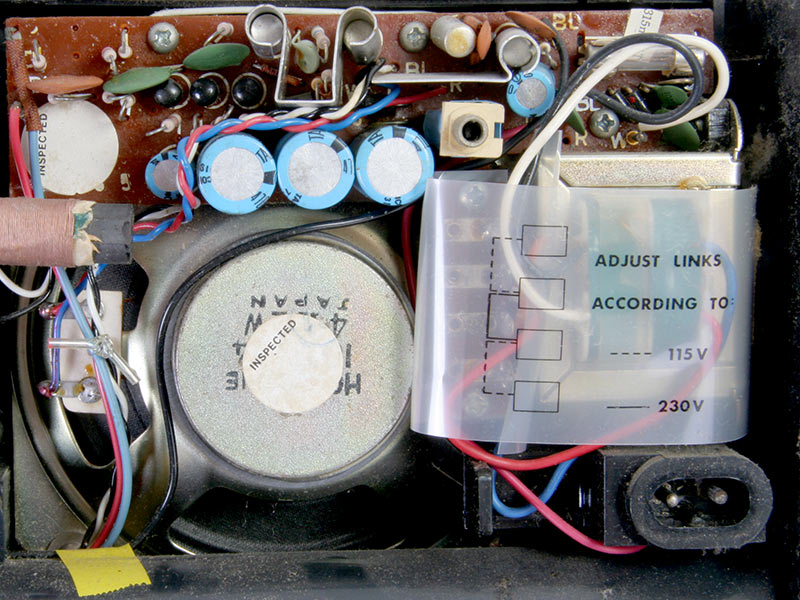

Het voedingsgedeelte met de LF-versterker.

Nog een blik op de radio, let op de enorme koelvinnen van de Power-eindtrap.

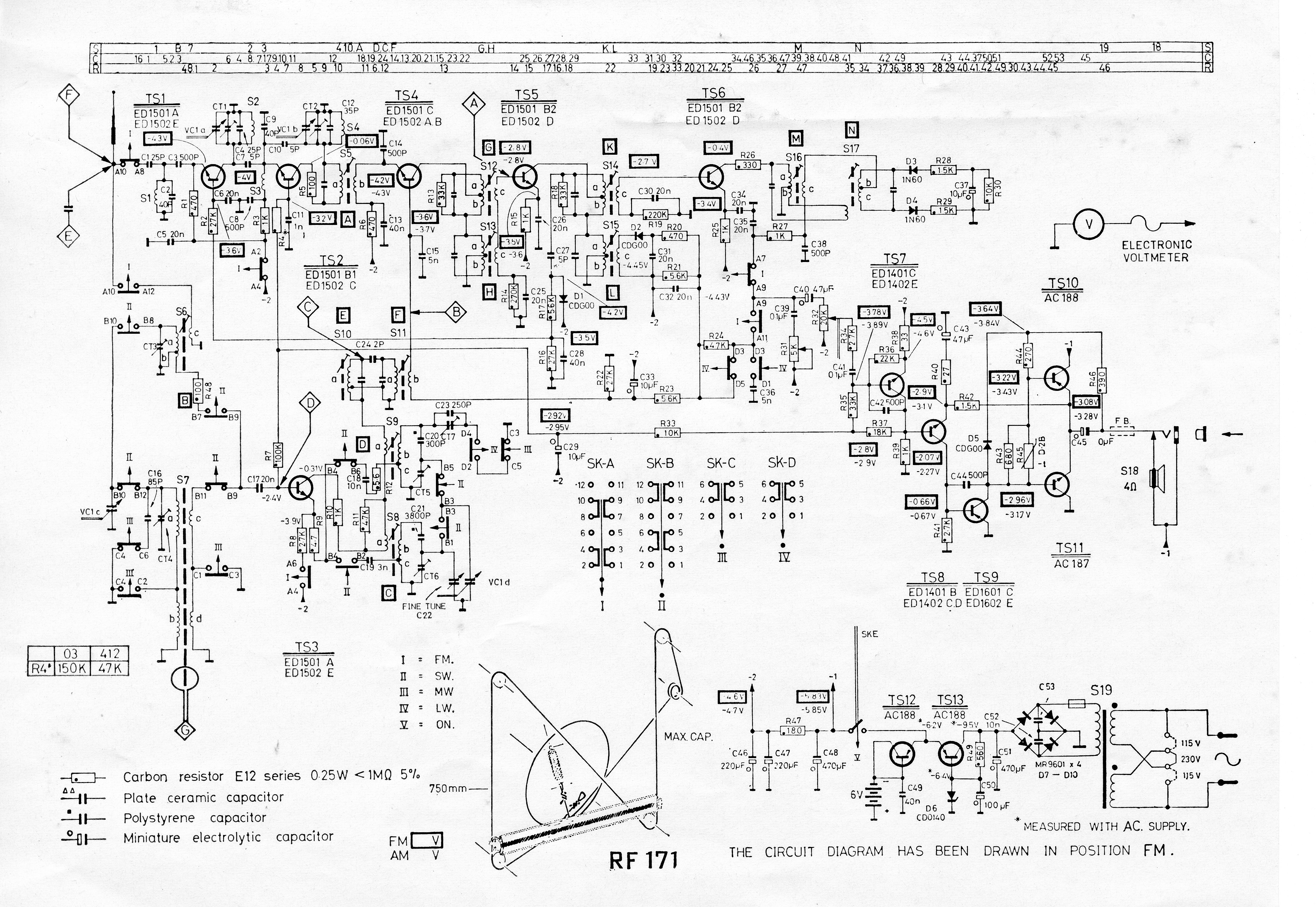

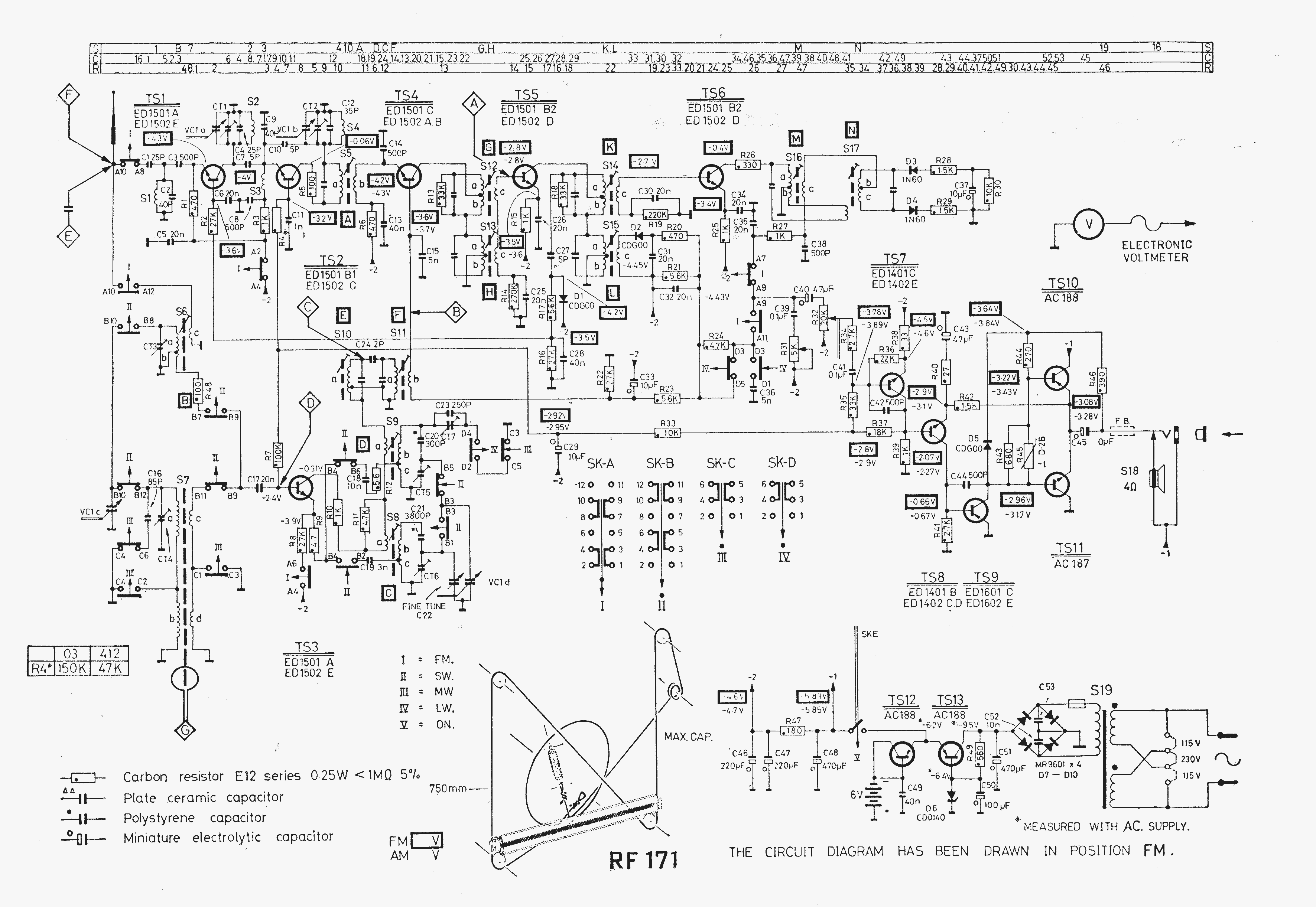

Door op het schema te klikken wordt een vergroting weergeven.

Voor de reparateurs, hier nog de pdf's van:

Service manual.

Gebruiksaanwijzing.
