Een redelijk bejaarde BuisVoltMeter, type GM7635.
De meetgebieden:
Gelijkspanning : 0-3; 0-10; 0-30; 0-100; 0-300; en 0-1000 Volt.
Wisselspanning : 0-3; 0-10; 0-30; 0-100; en 0-300 Volt.
Gelijkstroom : 0-3; 0-30; en 0-300mA.
Weerstanden : 0-1000 Ohm; 0-10.000 Ohm; 0-0,1 MOhm en 0-10 MOhm.
Frequentiebereik: 50Hz tot 50 MHz, van 50 tot 100 MHz zijn de meetwaarden nog steeds goed bruikbaar.

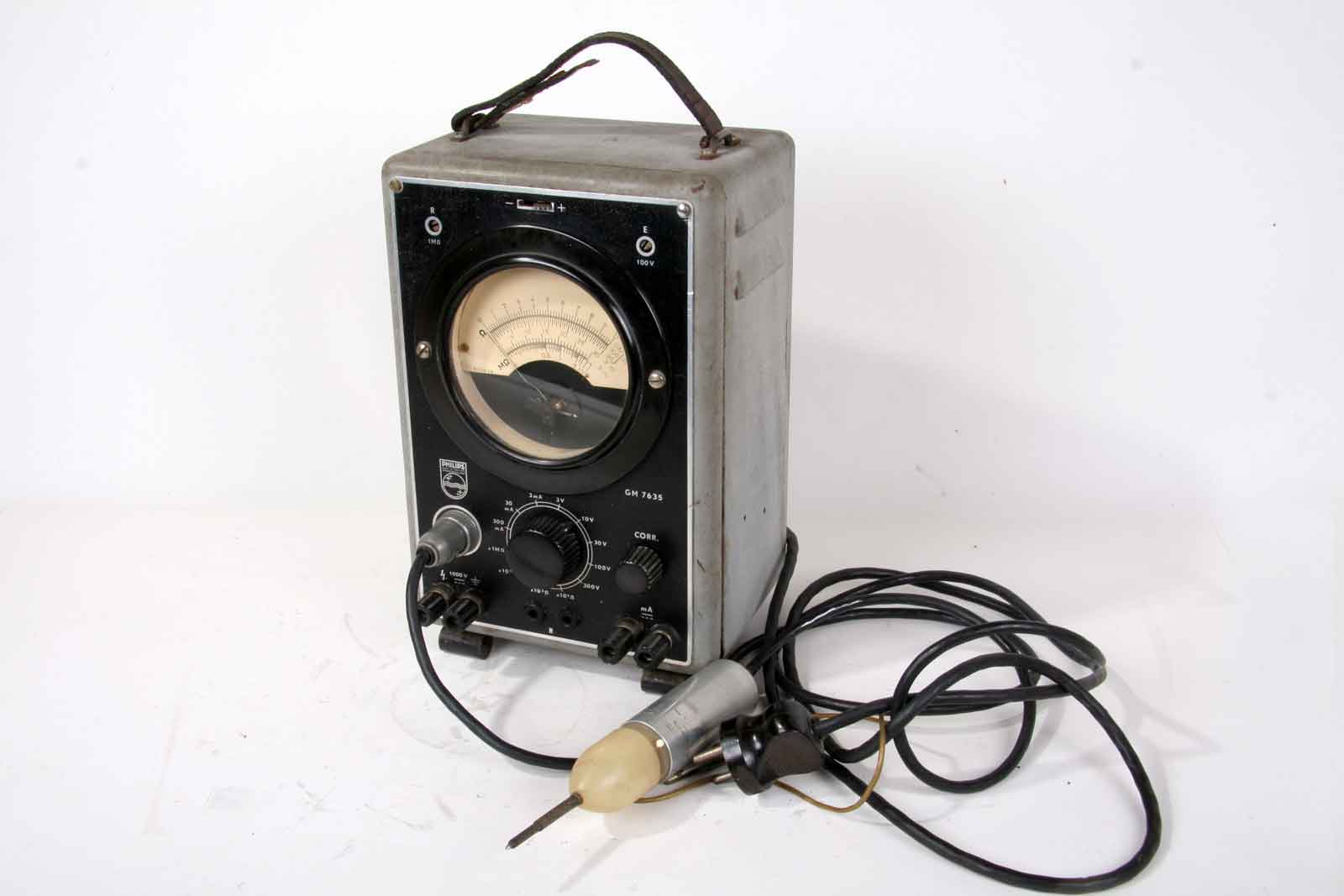

De GM7635 met bijbehorende meetkop.
Het grote, overzichtelijke front van het meetinstrument.

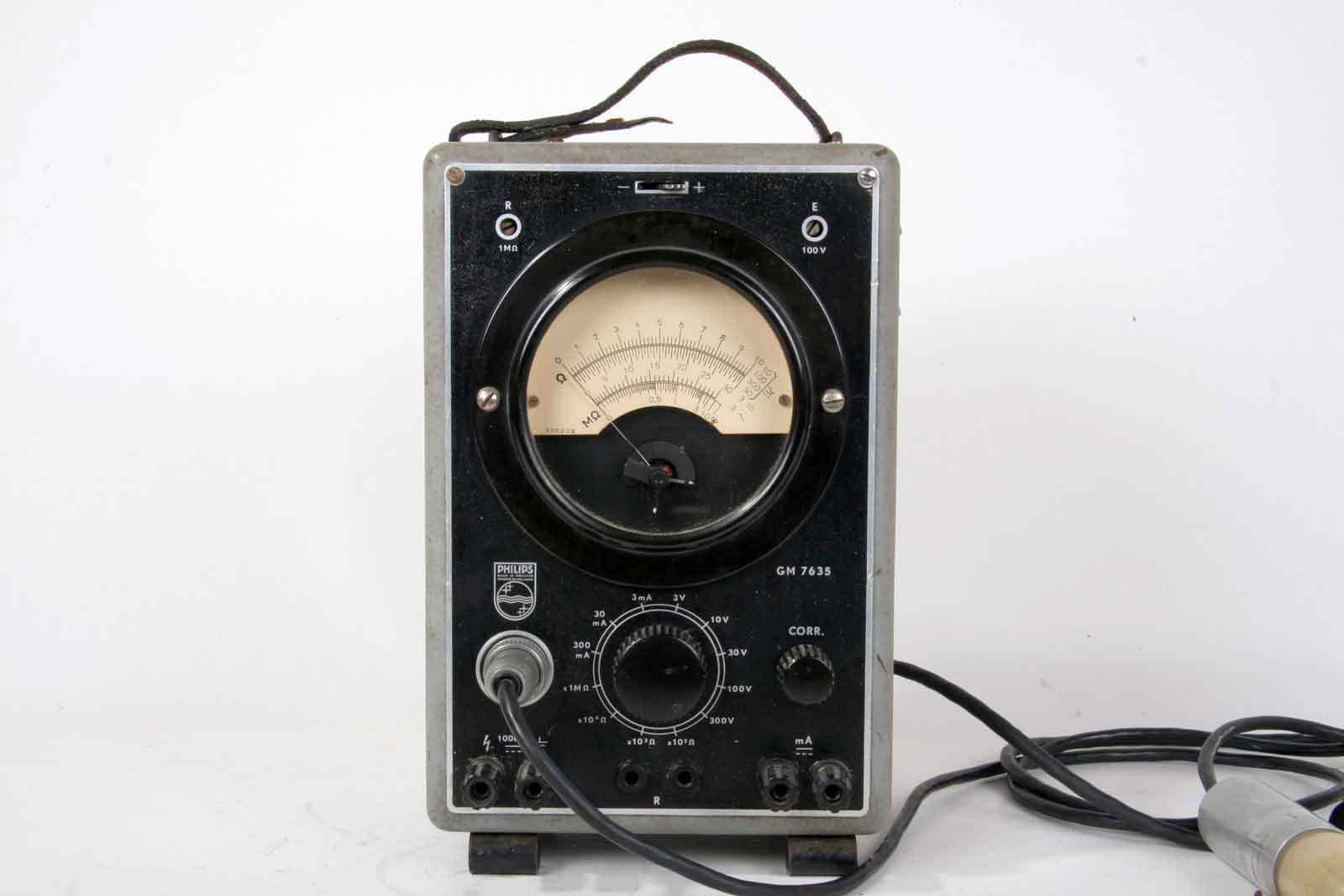

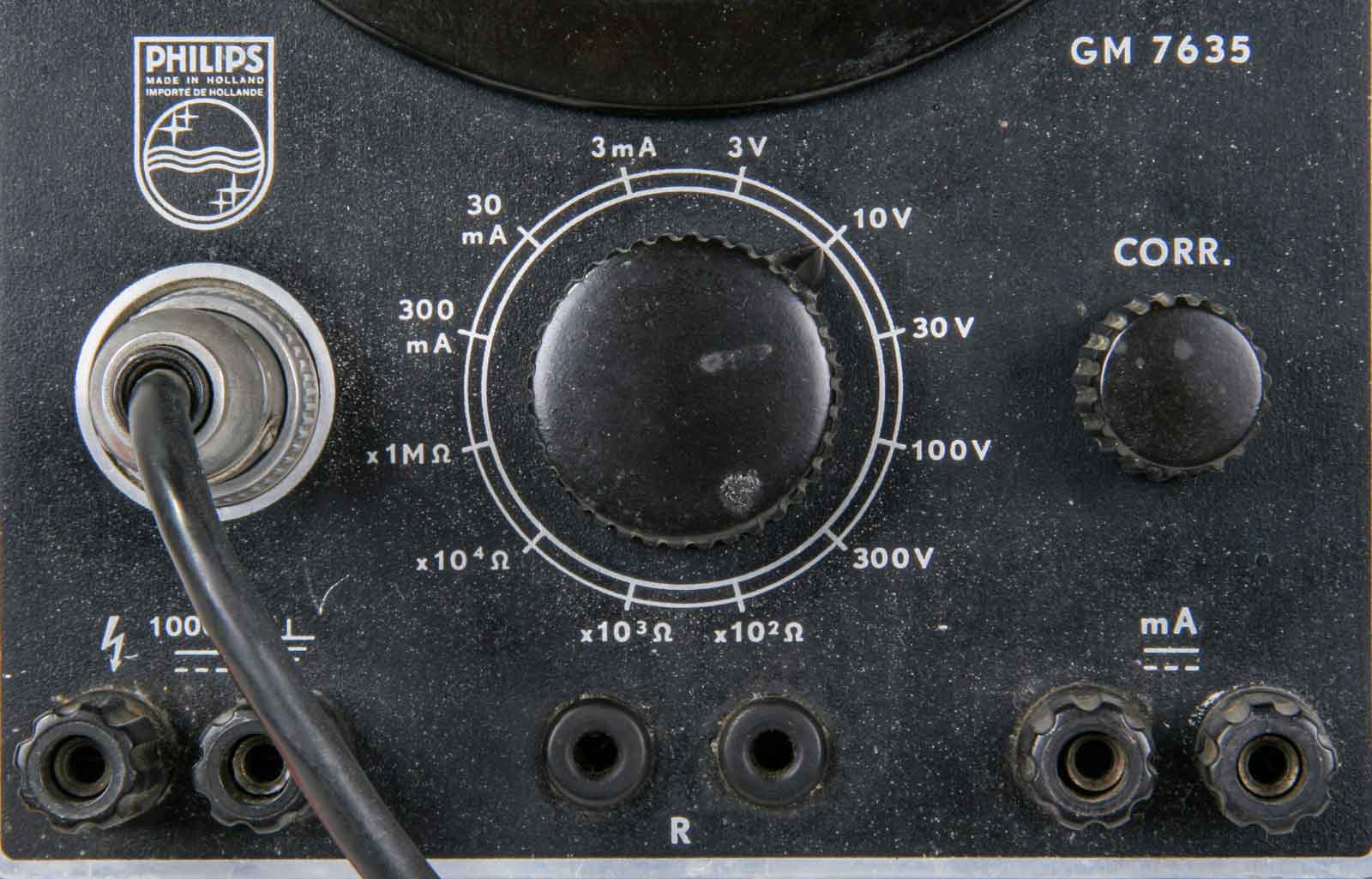

Het vooraanzicht met de bedieningsorganen.

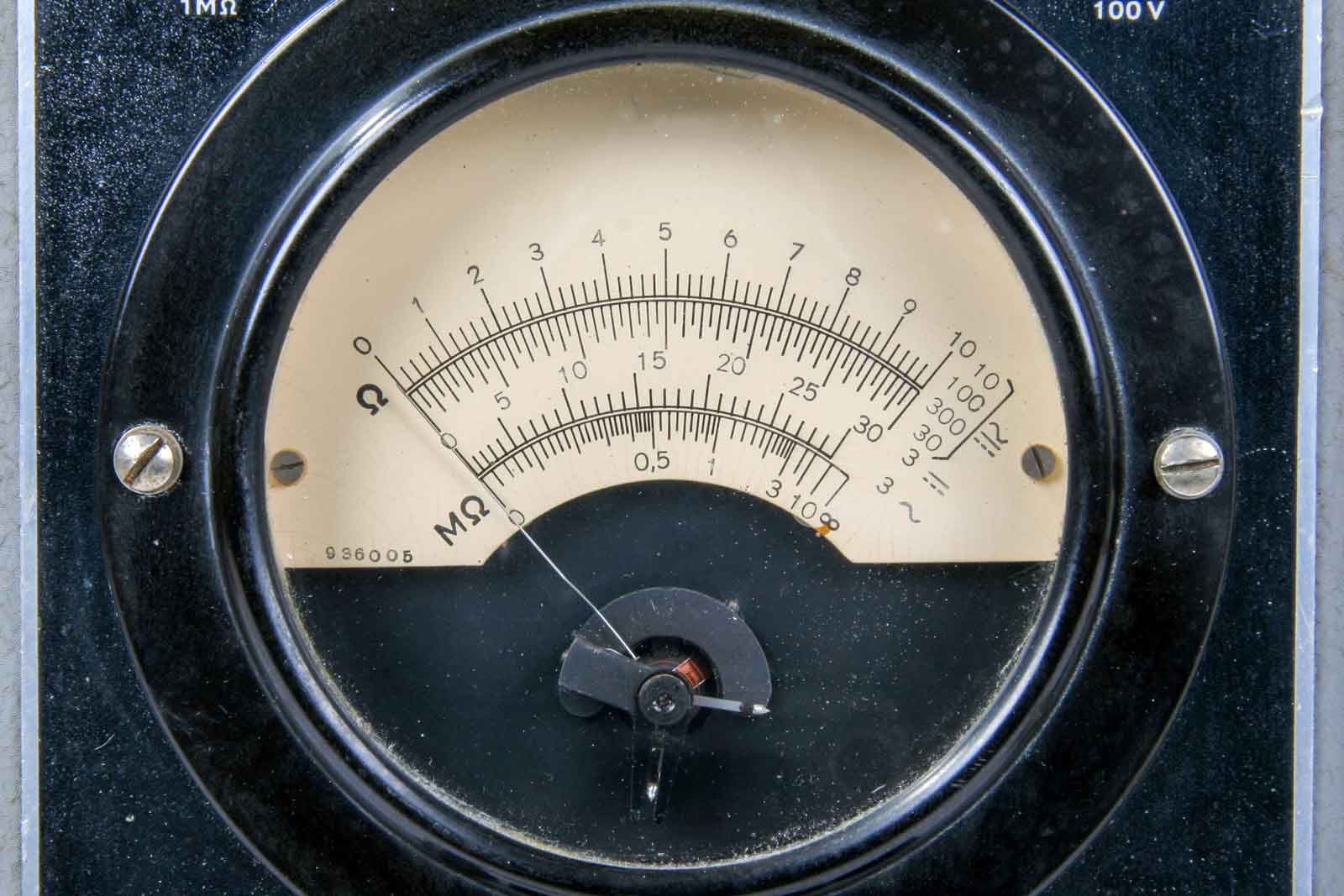

De verlichte, ronde meterschaal.
De gebruikte buizen en hun functies :
| Aanduiding | Type | Functie |
| B1 | EF6 | Versterkerbuis |
| B2 | EZ40 | Gelijkrichtbuis |
| B3 | EA50 | Gelijkrichter in de meetkop |
| La1 | 4687 | Stabilisator |
| La2 | 6844 | Verlichting |
De afmetingen en het gewicht:
Lengte: 17 cm; hoogte 25 cm; diepte 22 cm.
Gewicht 5,2 kg. met meetkop.

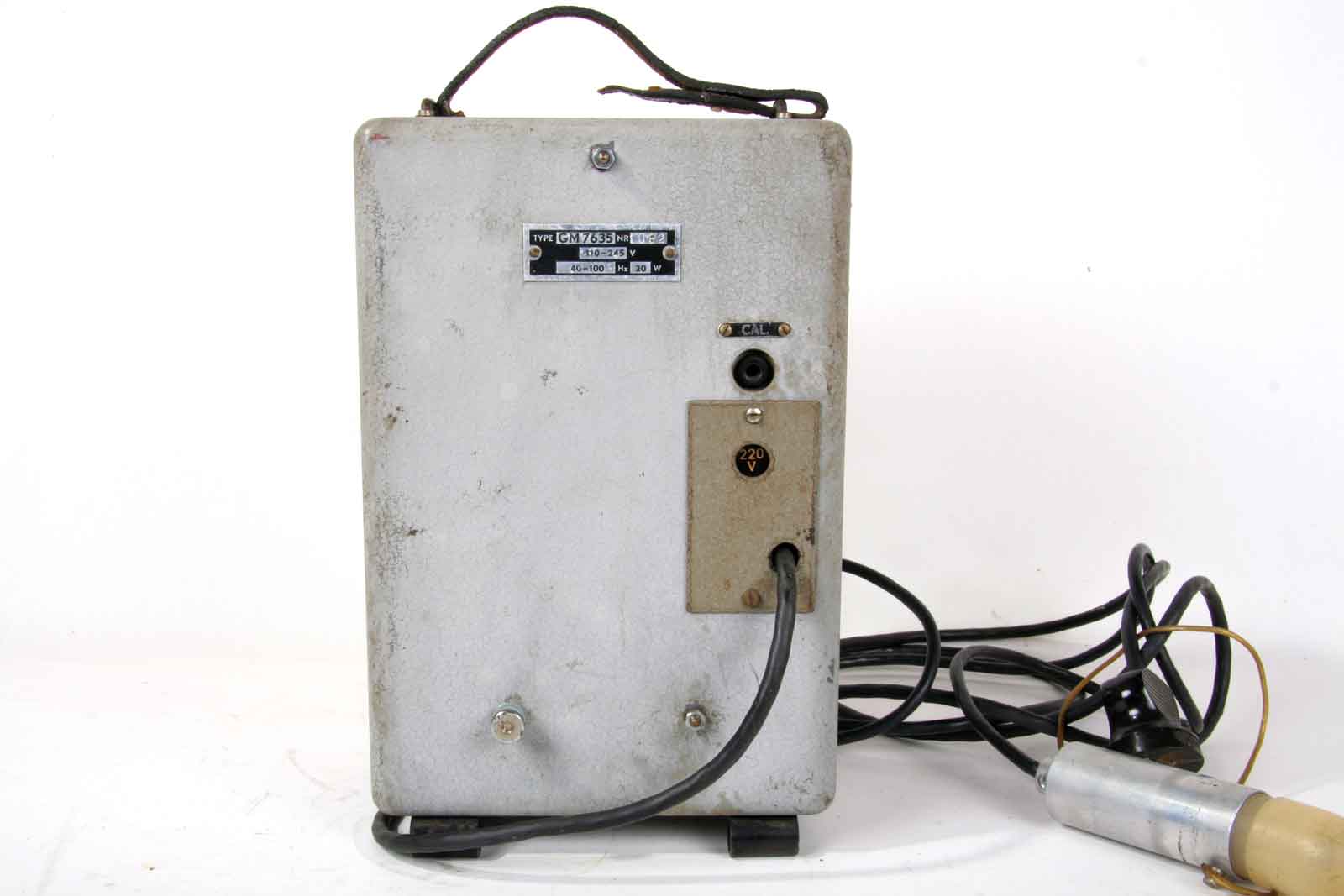

De achterkant met de netspanningsaansluiting.

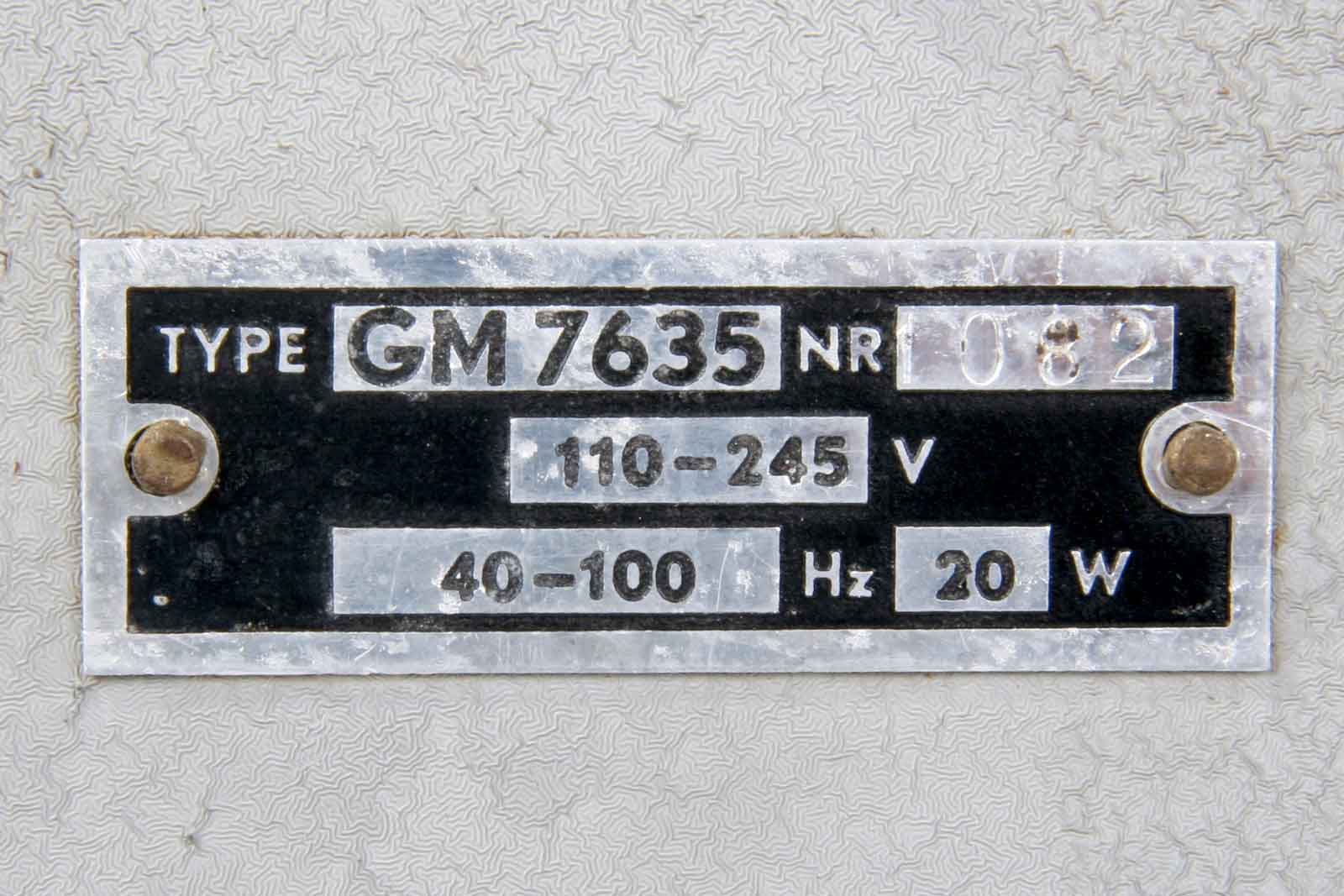

Typeplaatje.

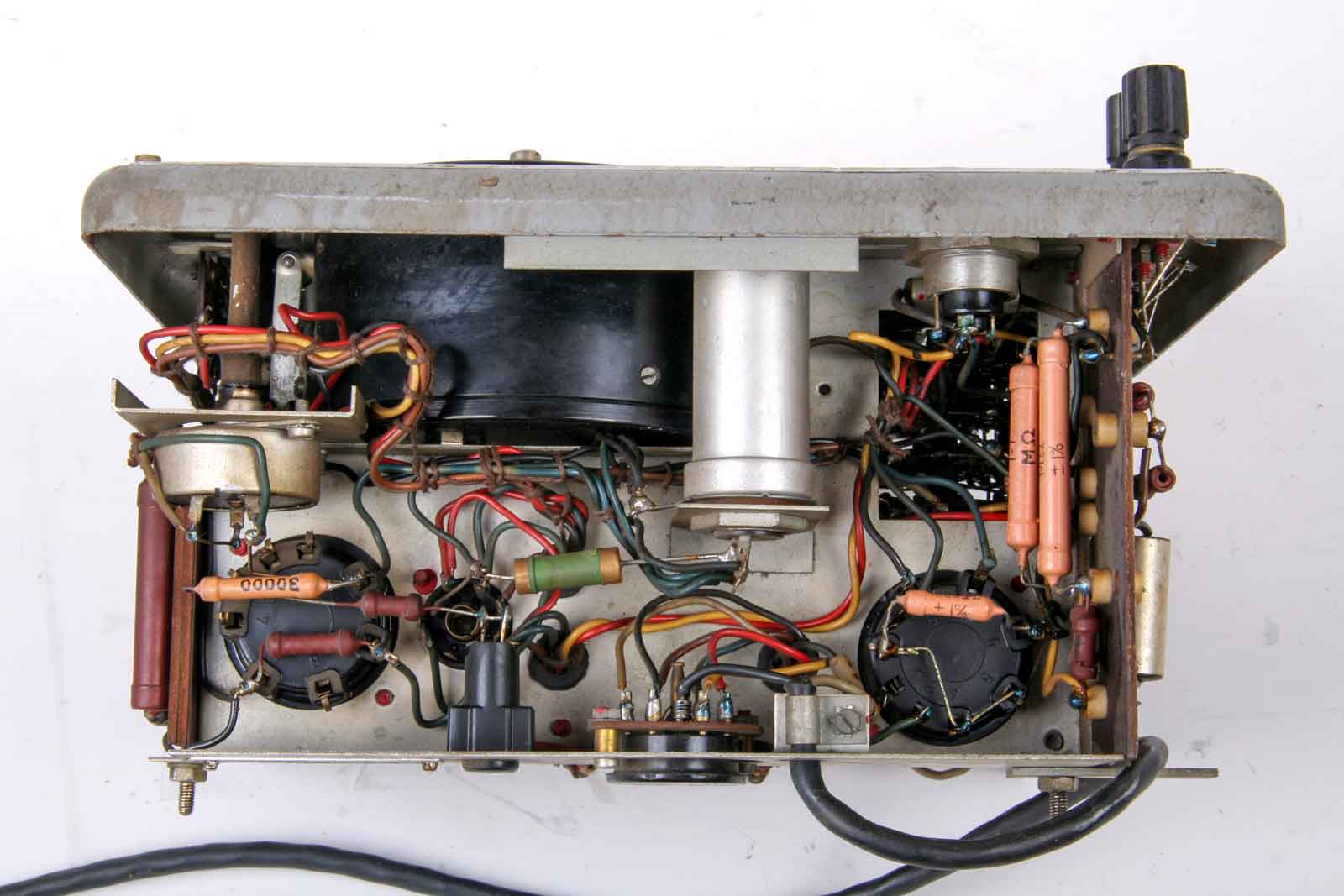

De linker kant van de meter. Let op, rechts is de onderkant, de meter ligt op zijn rug. Dat fotografeert wat makkelijker.

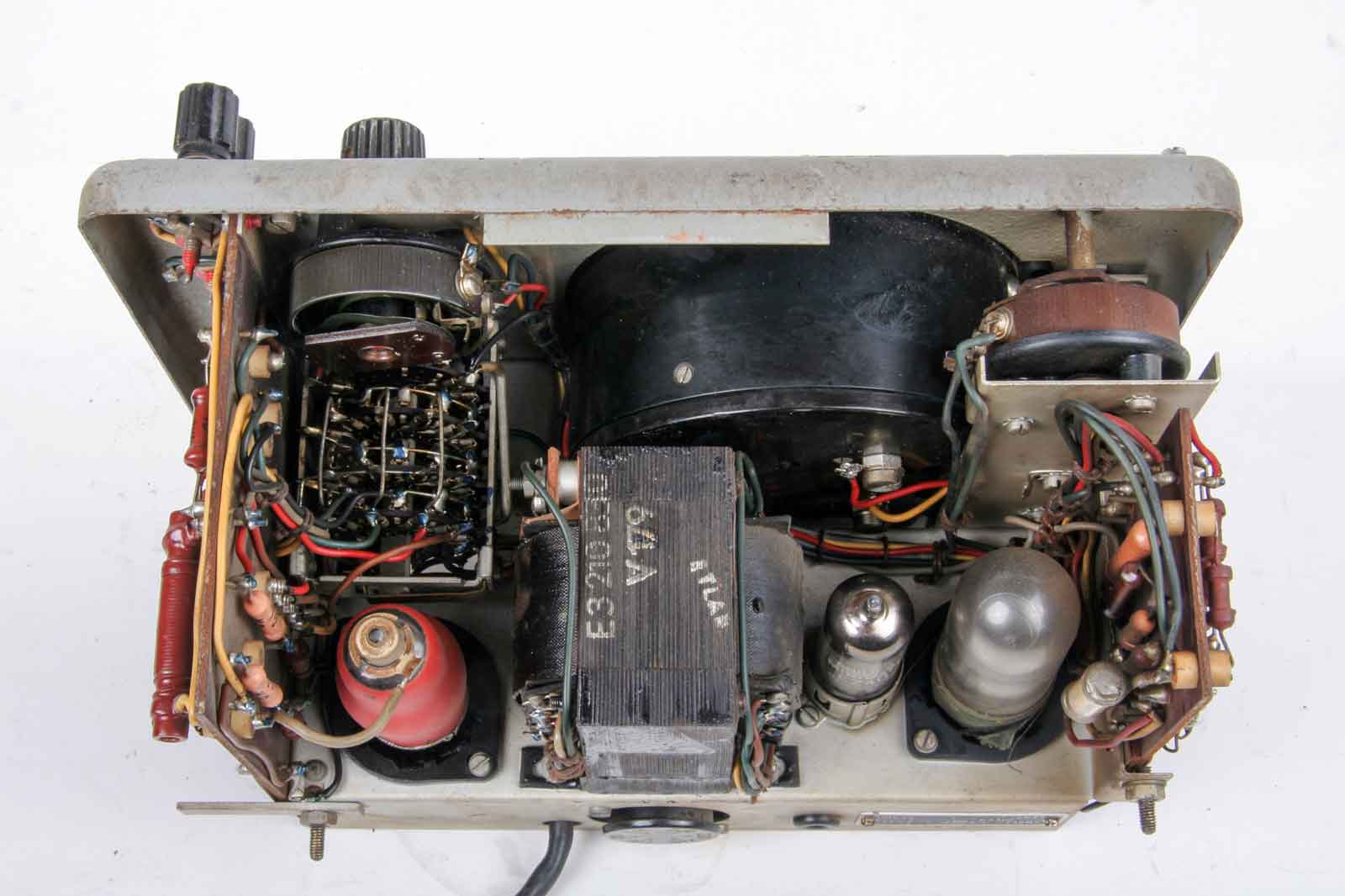

Het apparaat heeft ook een rechter kant, nu is links de benedenkant. De buizen EF6 (rood), EZ40, rechts
naast de trafo en de stabilisator 4687 zijn hier goed te zien.

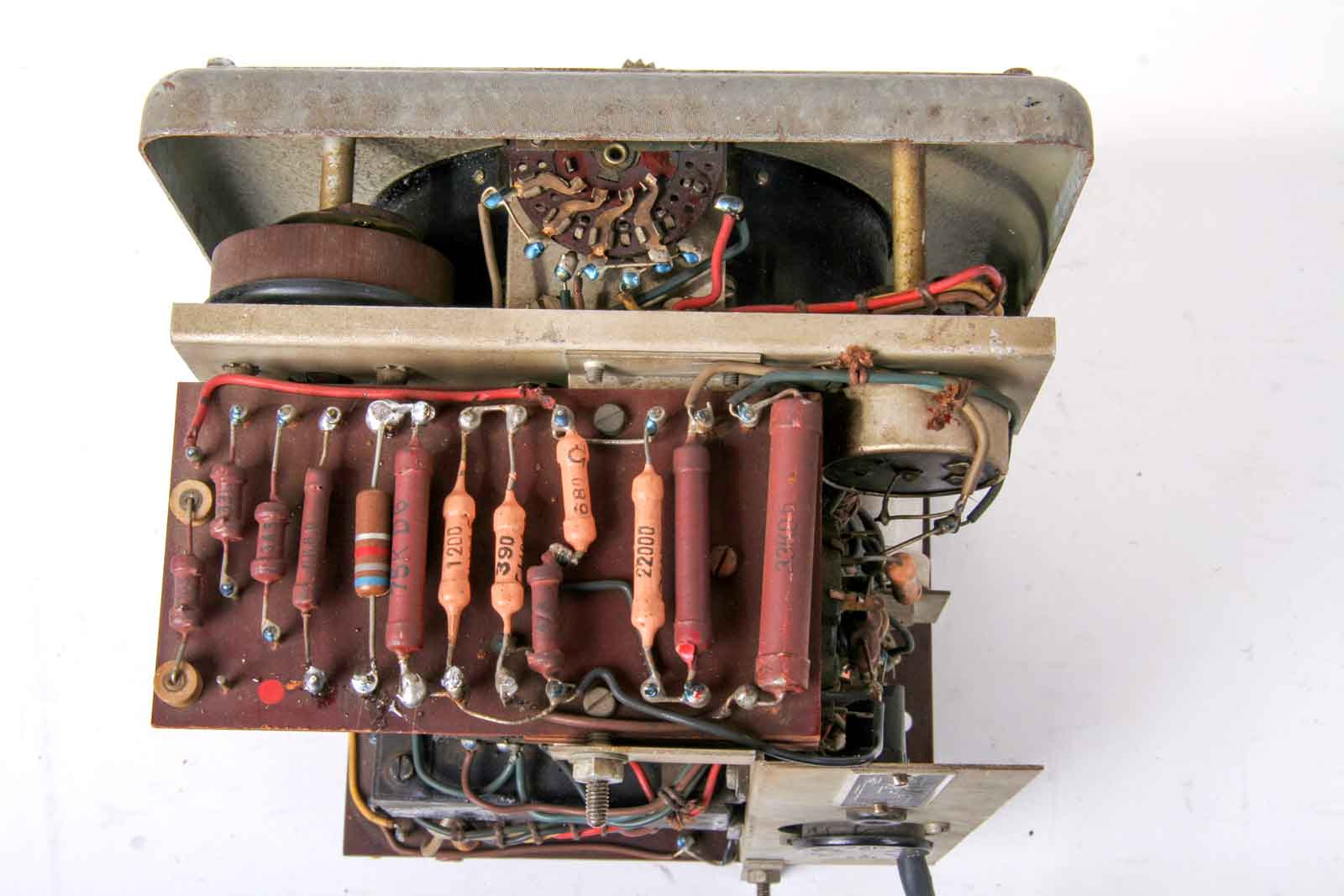

De bovenkant met de precisieweerstanden en twee potmeters voor de calibratie.

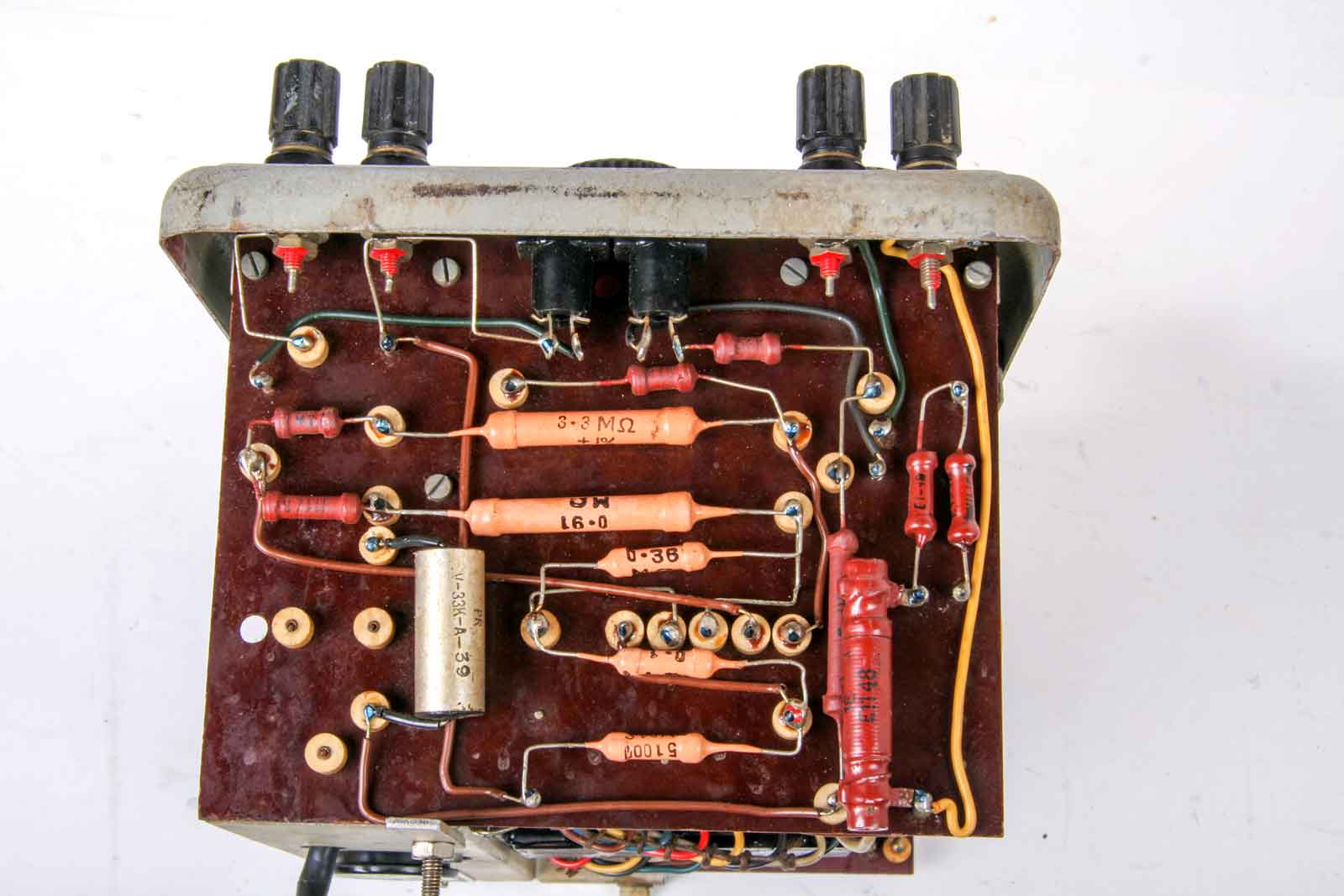

De onderkant met diverse componenten.

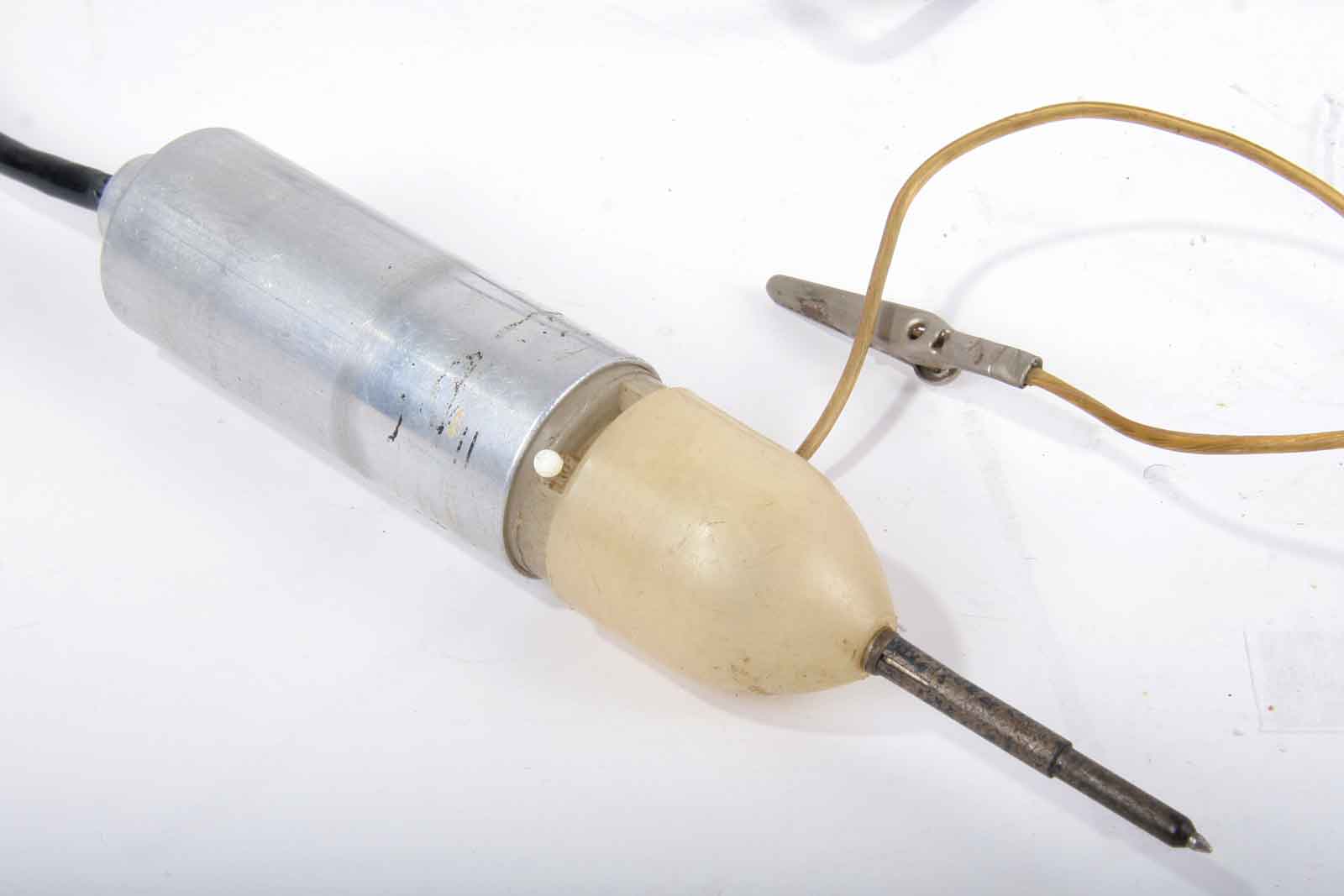

De bijbehorende probe met omschakelaar AC - DC.

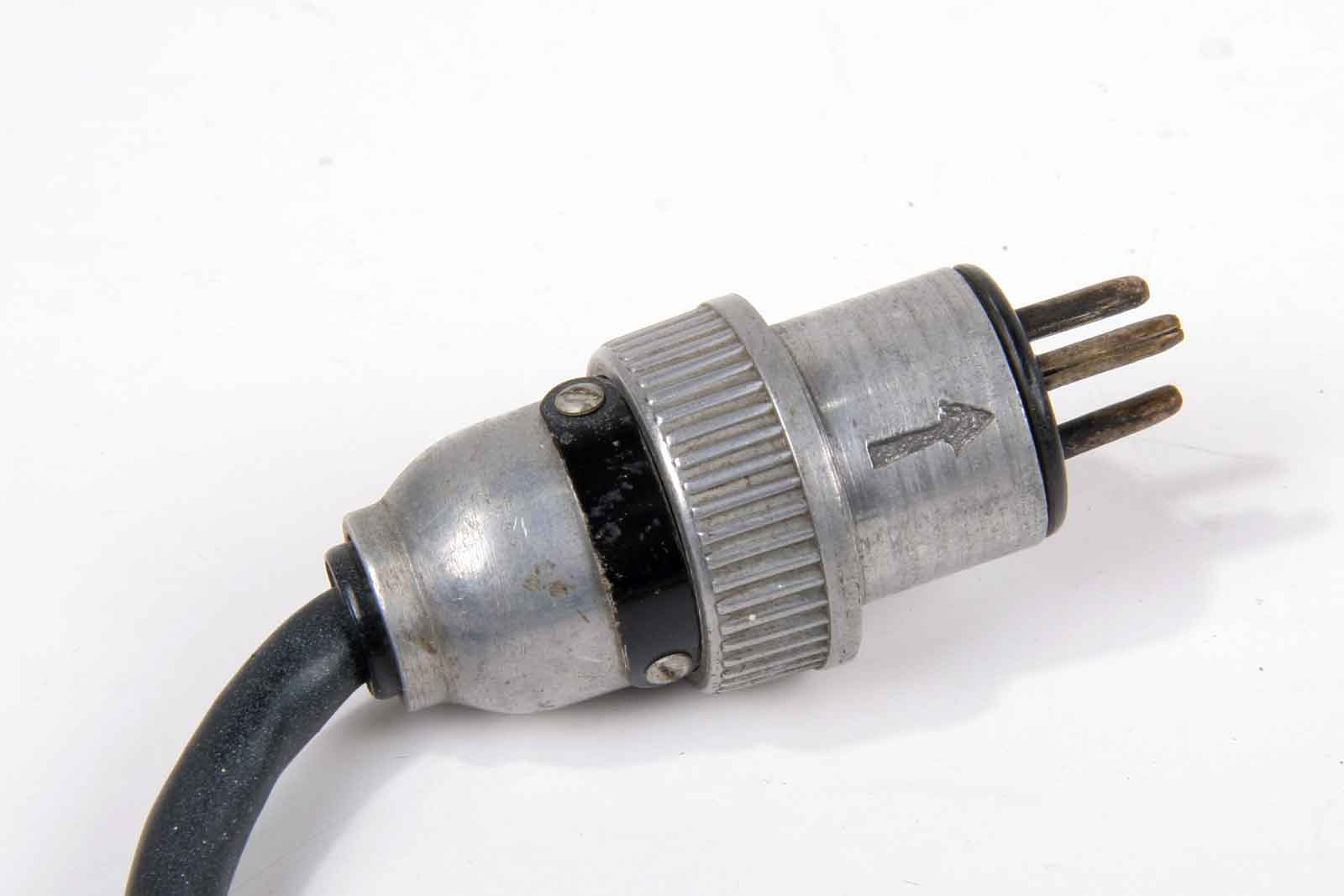

Solide Philips-connector, drie-polig. Werd ook gebruikt bij de LF-versterkers.

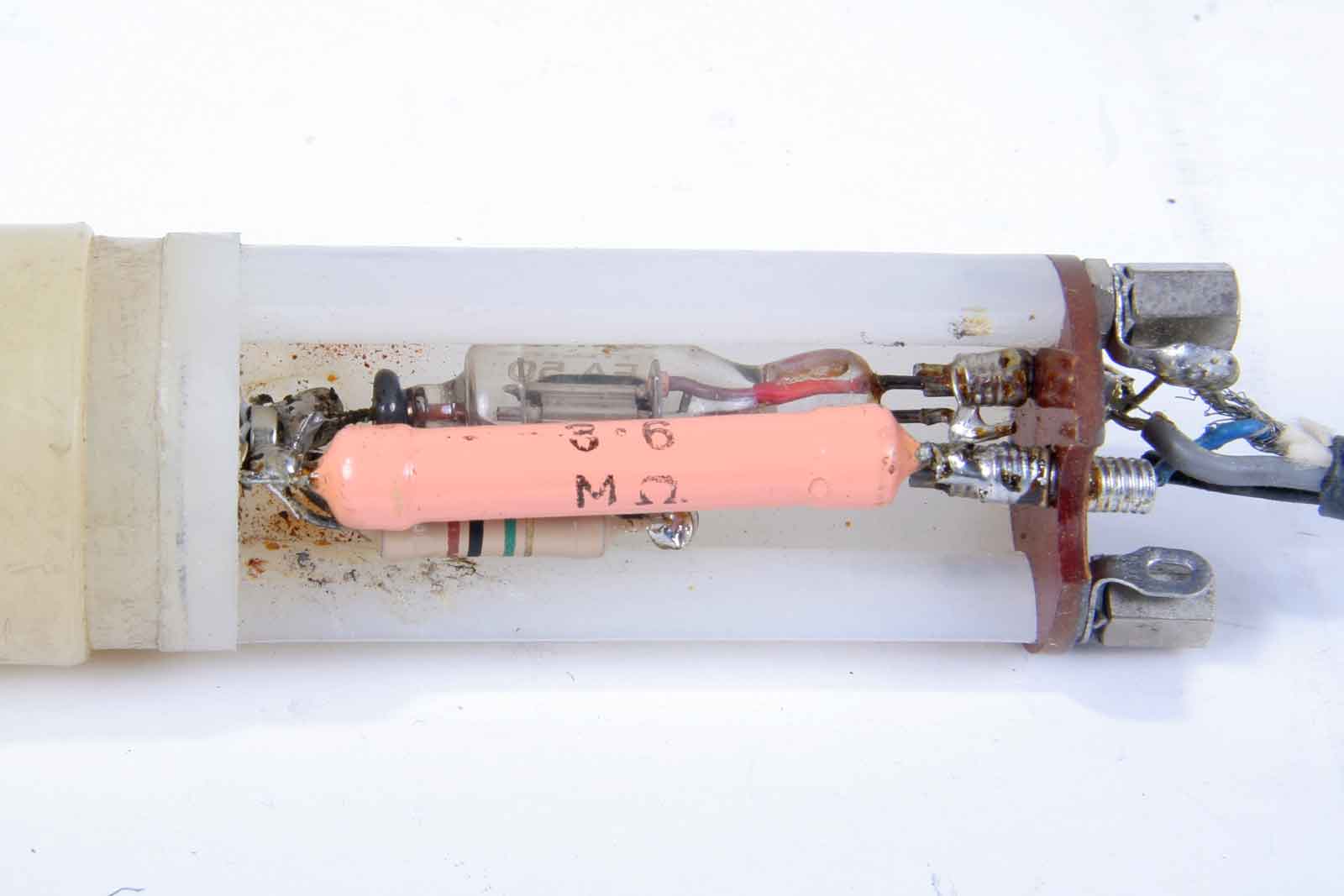

Het binnenwerk van de probe, achter de roze 3.6 MOhm weerstand ziet U de EA50.
Er is echter nog een probe. Voor het meten van hoogspanning, bv. in TV's is het wel makkelijk ook daar wat voor te hebben, met een natte vinger is ook niet de echte oplossing.
Philips had daar voor de GM-4579
, die kon van 1 kV tot 30 kV meten, dus ook geschikt voor kleuren-TV's. Wanneer je de stekkers van de probe in de gewone ingangen van de BVM stopte en je zette het meetbereik op 300 Volt, dan kwam dat overeen met 30 kV. De handleiding van deze probe vindt U HIER.
De probe wordt net als de andere probe met de drie-polige Philips-connector aan de Voltmeter aangesloten, er is een losse aardingsdraad bij die aan het chassis van de meter wordt geklemd.
De probe heeft een weerstand van 879 Meg. De verzwakking is dan een factor 100 met de GM-7635.

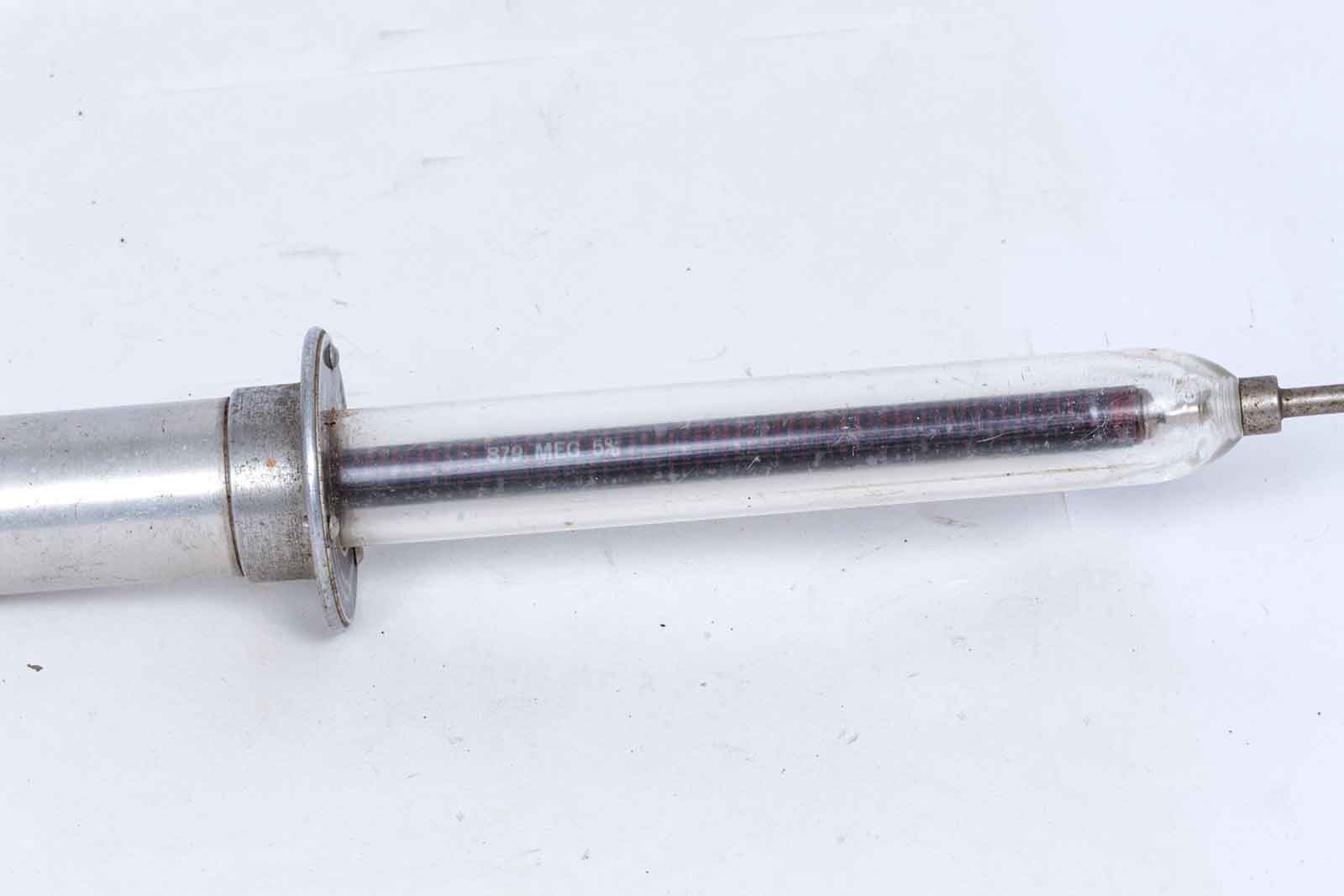

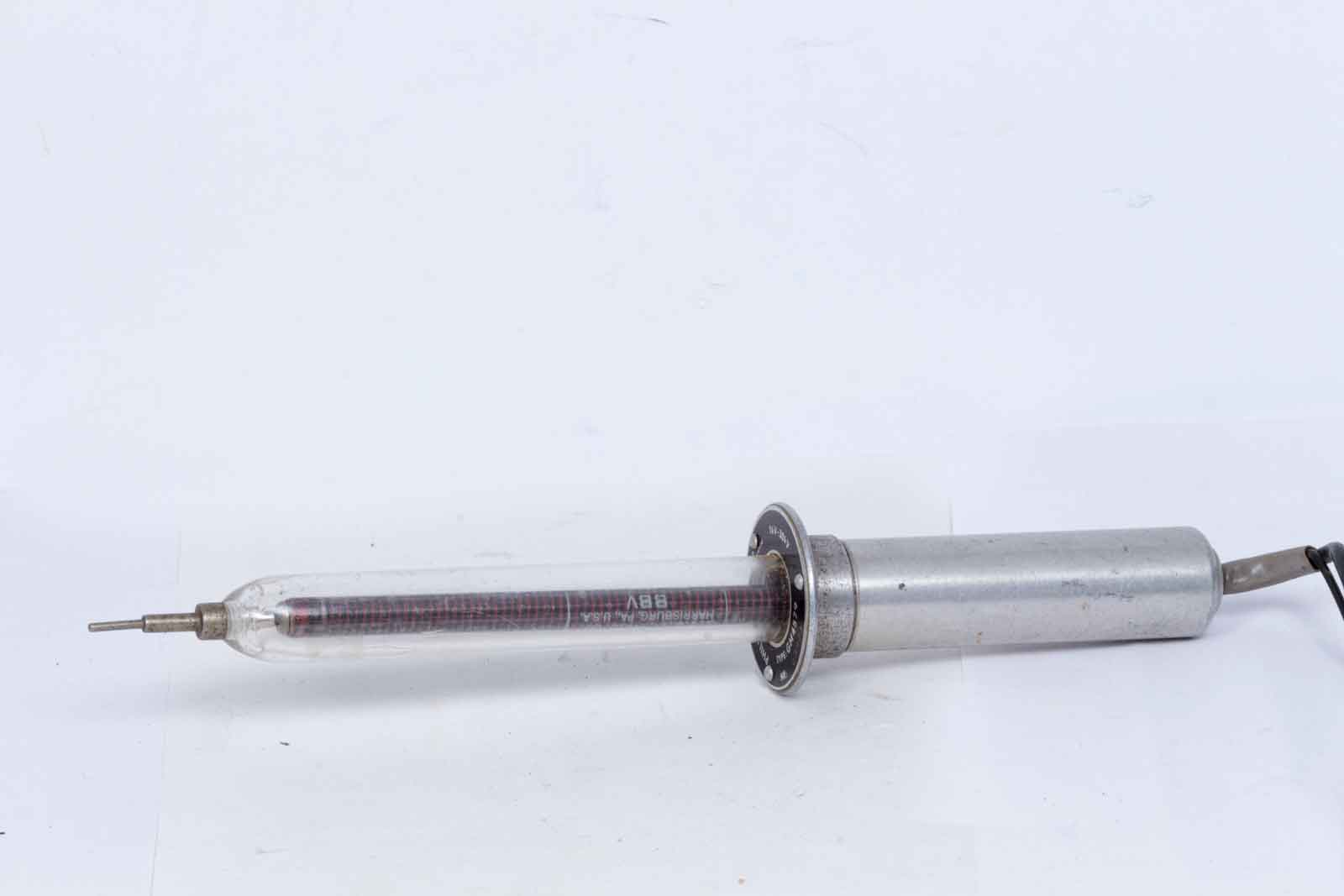

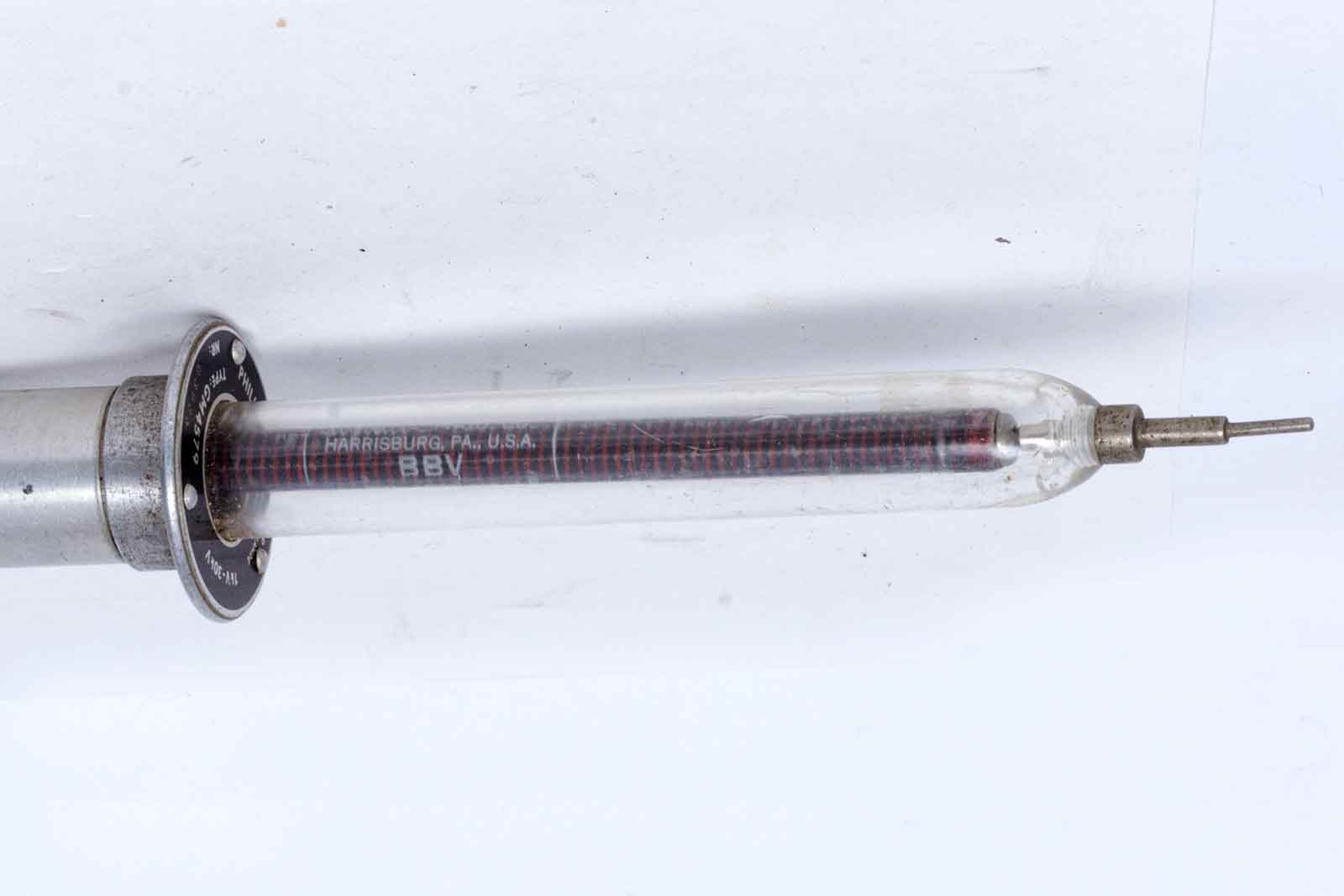

In de doorzichtige buis bevindt zich de grote serieweerstand van Amerikaanse makelij.

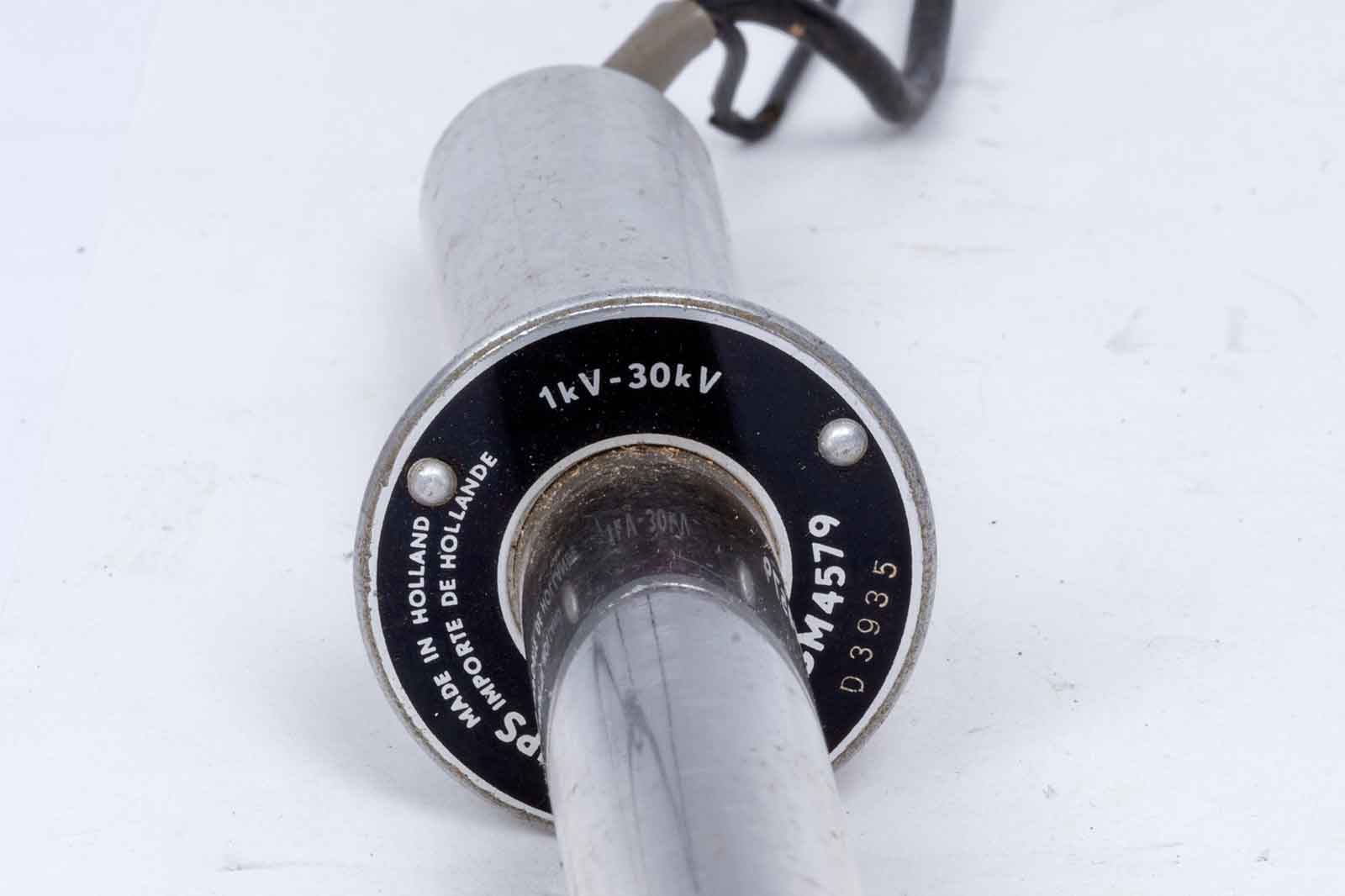

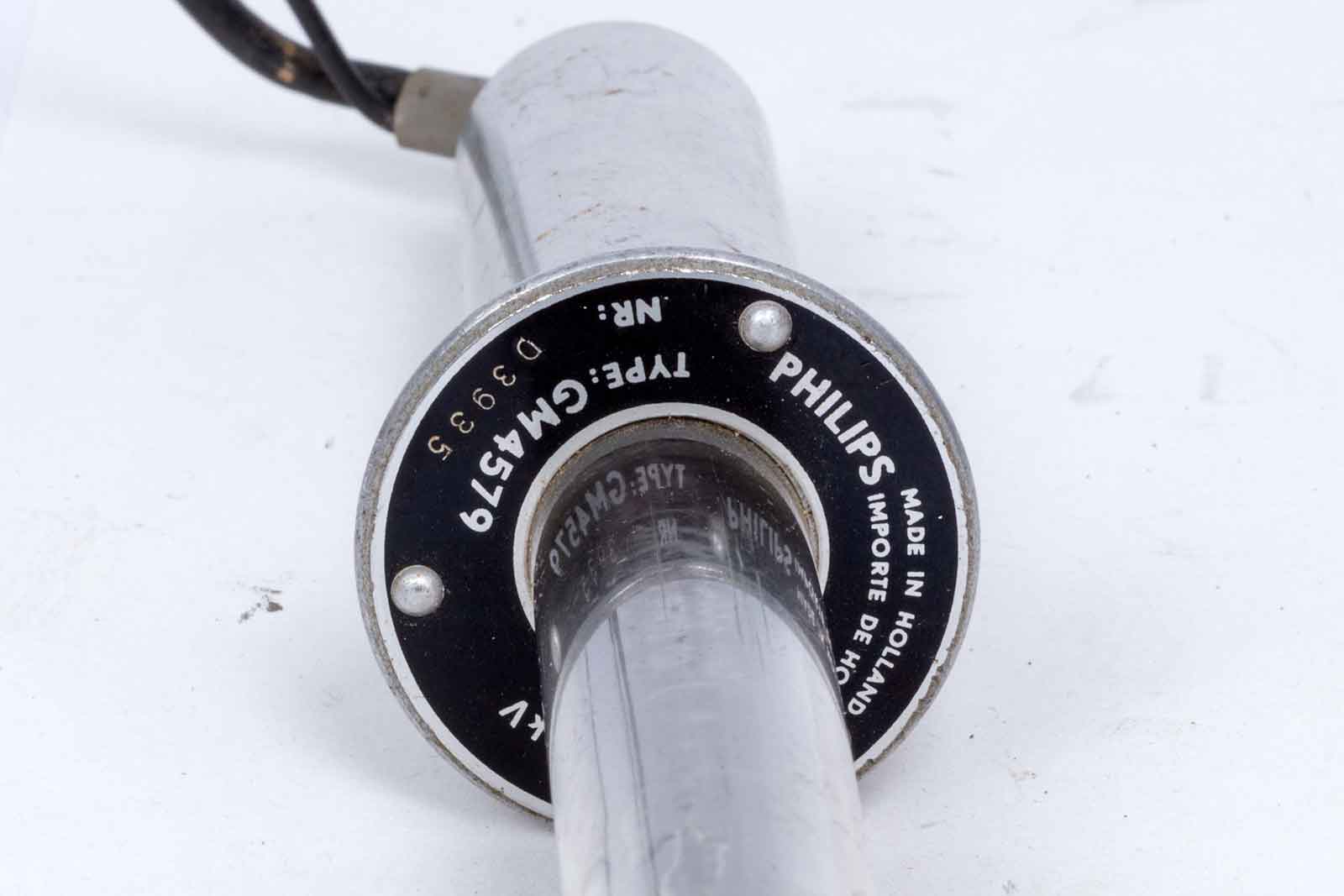

Met het serienummer D3935 is het apparaat in Nederland gemaakt en inderdaad, 1 kV - 30 kV.
De rest van de tekst.
