De diode Voltmeter GM6004 dient voor het meten van LF- en HF-wisselspanningen en gelijkspanningen. Het apparaat is bij uitstek geschikt voor toepassing bij Radio Service. Aldus de publicatie van de Centrale Service Afdeling der N.V. Philips Eindhoven.
Dit soort documenten waren "Strikt vertrouwelijk" en alleen voor Philips Service handelaren.

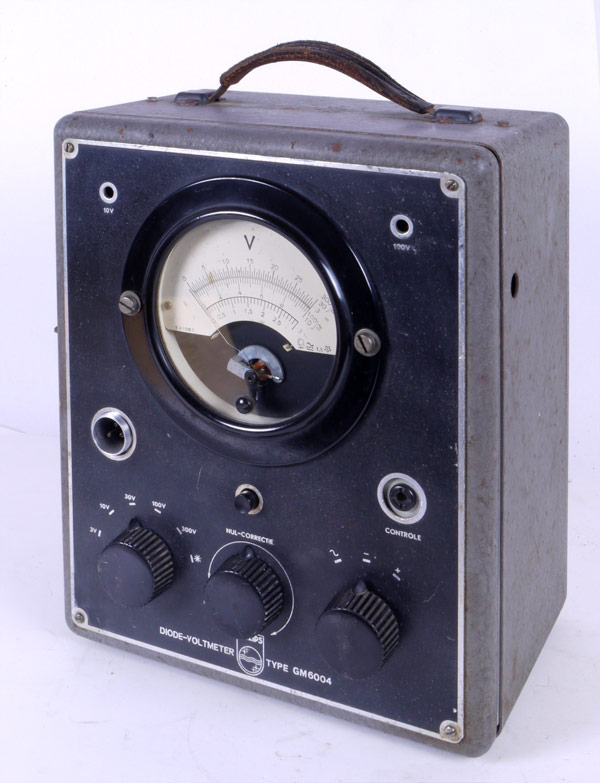

Het vooraanzicht van de voltmeter.
De technische gegevens:
Wisselspannings frequentiebereik : 50 Hz tot 100 MHz.
Bereiken : 0 - 3, 0 - 10, 0 - 100, 0 - tot 300 Volt.
De tolerantie voor gelijkspanning is < 2%, voor wisselspanning tot 30 MHz. < 3% en van 30 tot 100 MHz. <3 tot maximaal <10%.
Buizen:
2 x EA50, 2 x EF6, EZ2 en schaalverliching 6844.
Voeding:
Ing. spanning 110, 125, 145, 200, 220 en 245 V (40--60Hz)
Verbruik: ca 20 Watt.
Afmetingen: Breedte 29 x 22,5 x 18..
Gewicht: 6,5 kg.

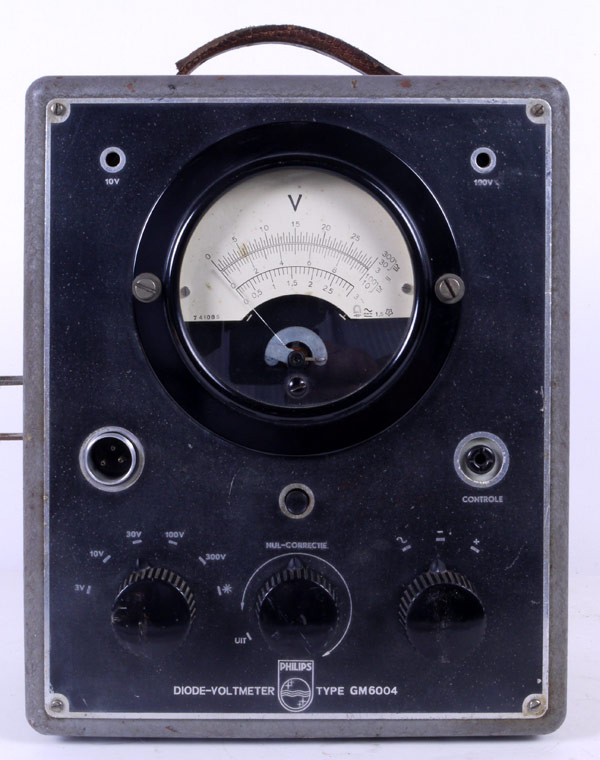

Het vooraanzicht met de bedieningsknoppen, ingangen en uitlezing.

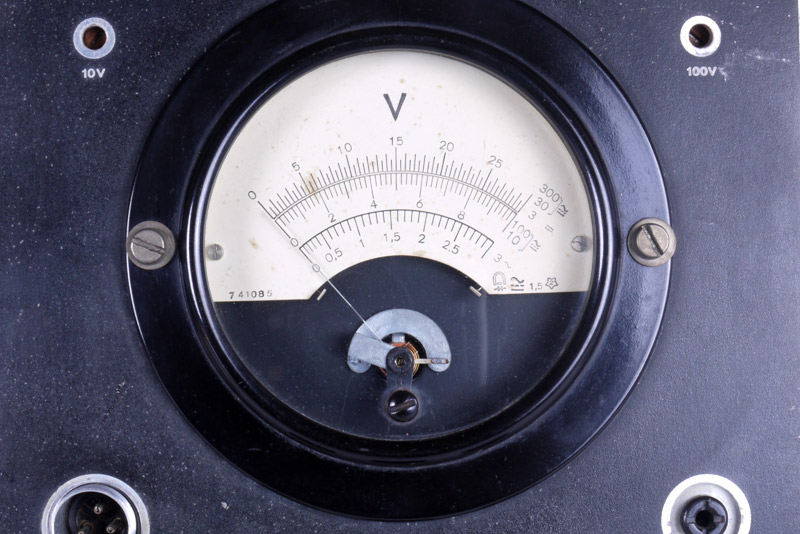

De schaal van het instrument.

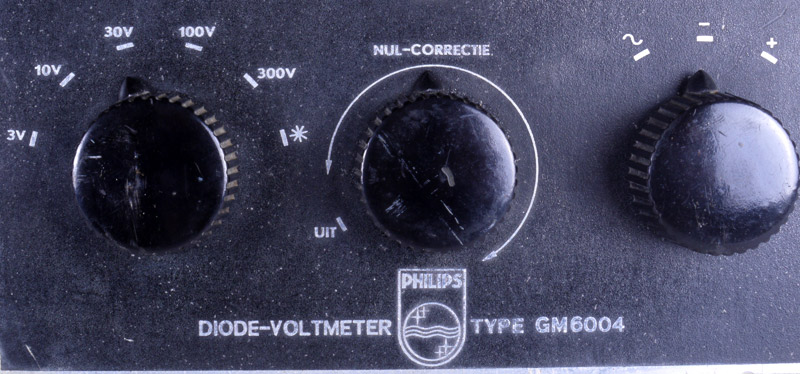

De knopjes en het mooie oude Philips embleem.
Zijkant links.

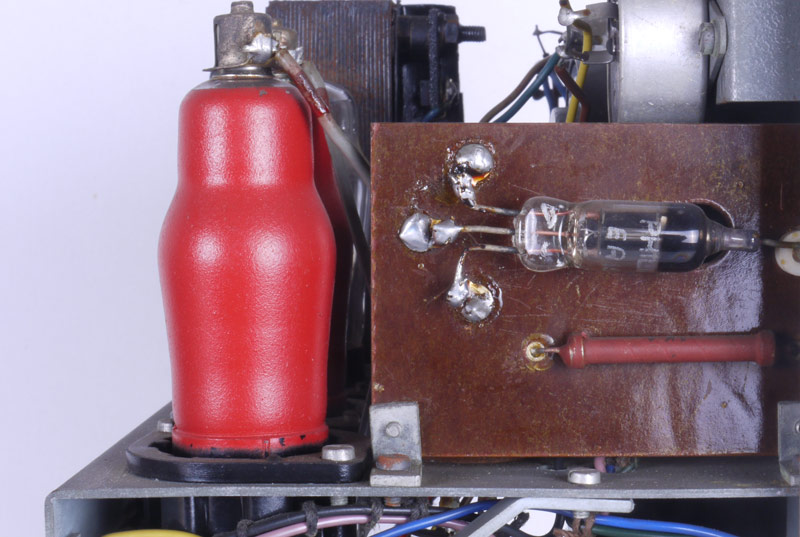

De tweede EA50 diode die de gelijkheid van de beide brugtakken moet waarborgen, de eerste EA50 bevindt zich in de meetkop.

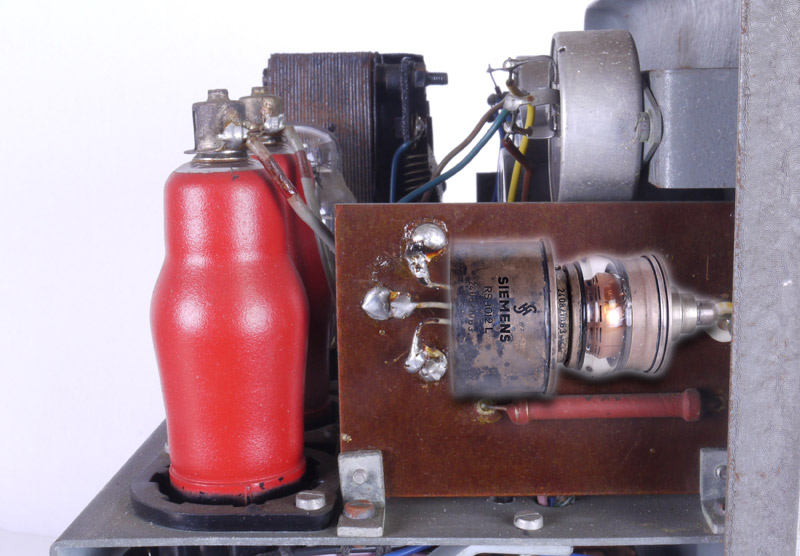

De EA50 door een wat groter type vervangen.

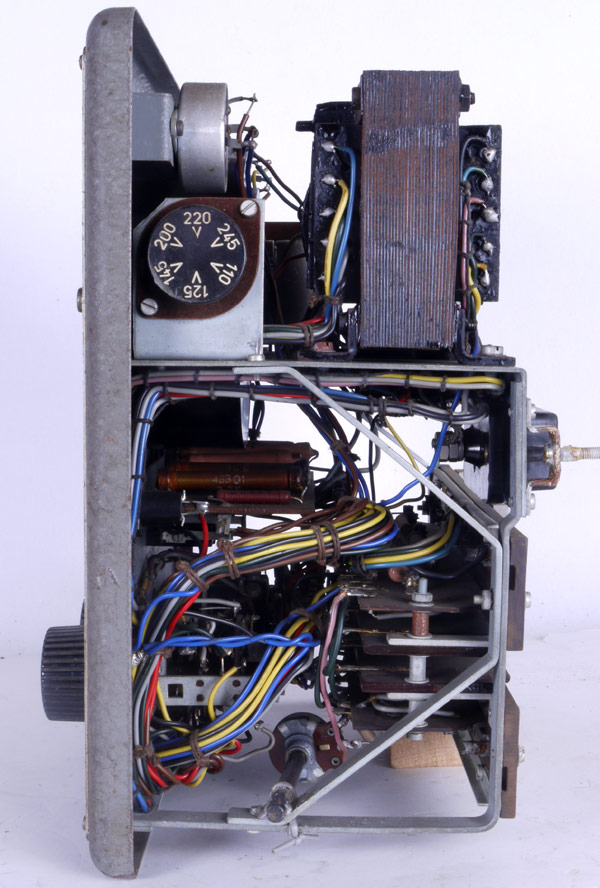

De rechterzijde met de transformator en het spannings-caroussel.

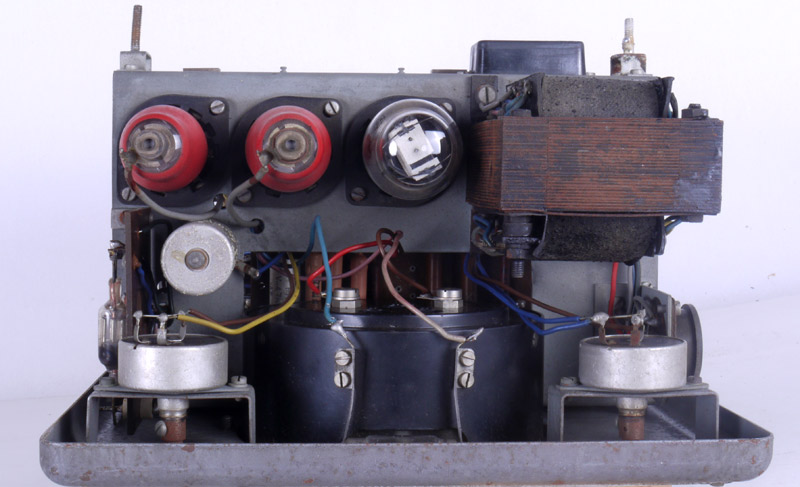

Bovenaanzicht.

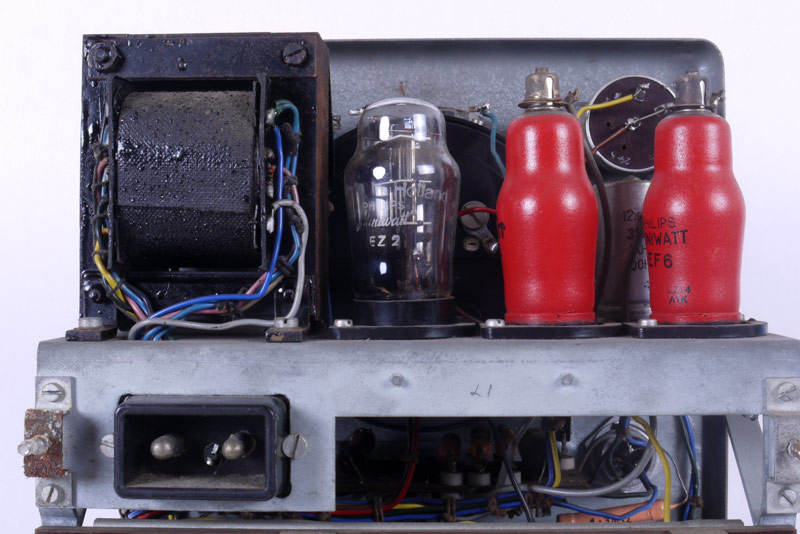

Het bovenste gedeelte achter.

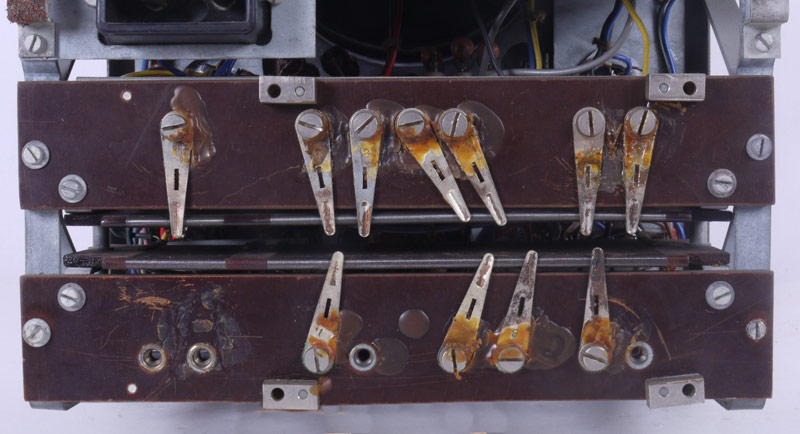

Achter het bord met de instelweerstanden.

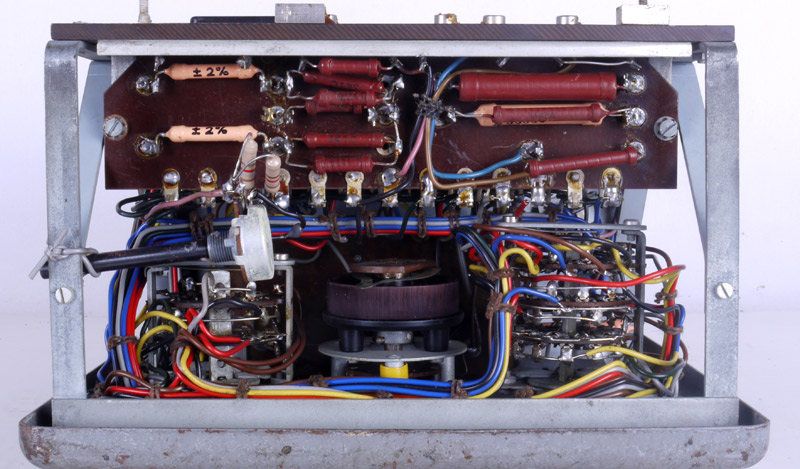

Onderaanzicht met een waarschijnlijk "Niet Philips"-modificatie met een vastgeknoopte potmeter..

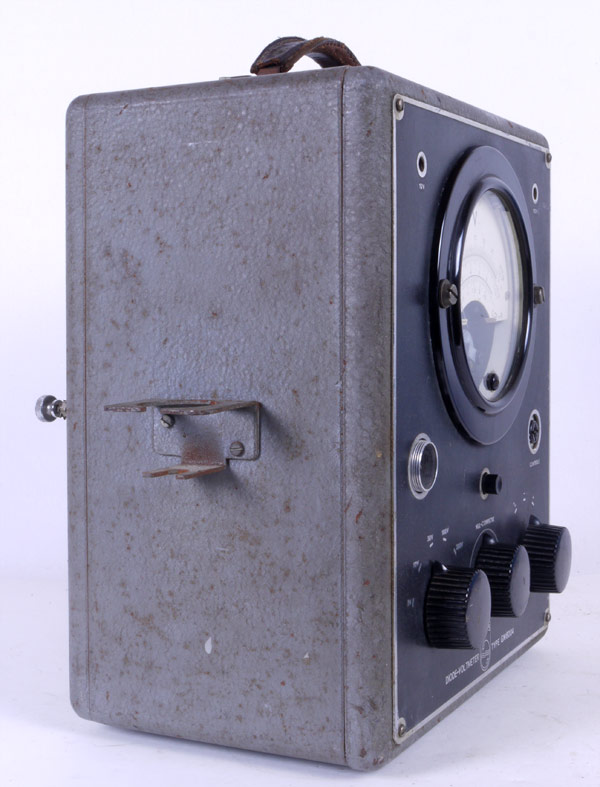

De linker zijkant met de houder van de probe ( Die ik nog niet heb).
Bij de GM6004-02 is deze houder aan de rechter zijde gemonteerd.

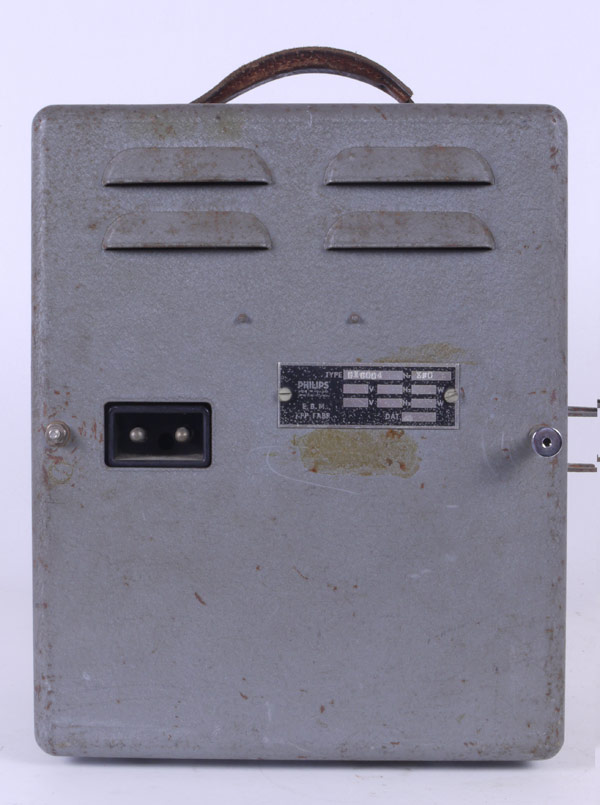

De kast van achteren.

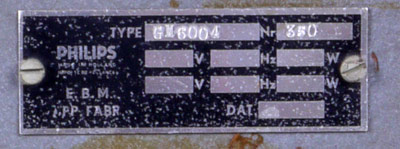

Typeplaatje met serienummer 350
.Voor de echte liefhebbers hier nog de pdf-file van het archief Radio Database: GM6004
Overigens is op de site Radio Database nog veel meer moois te vinden. Klik deze link maar eens aan en U hebt vele uren wat te kijken.
