De meetbrug is van het jaar 1950 en dient voor het meten of vergelijken van weerstanden en capaciteiten, het vergelijken van zelfinducties, het bepalen van de geleidbaarheid van vloeistoffen, het bepalen van de verlieshoek van electrolytische condensatoren en het controleren van de isolatielek.

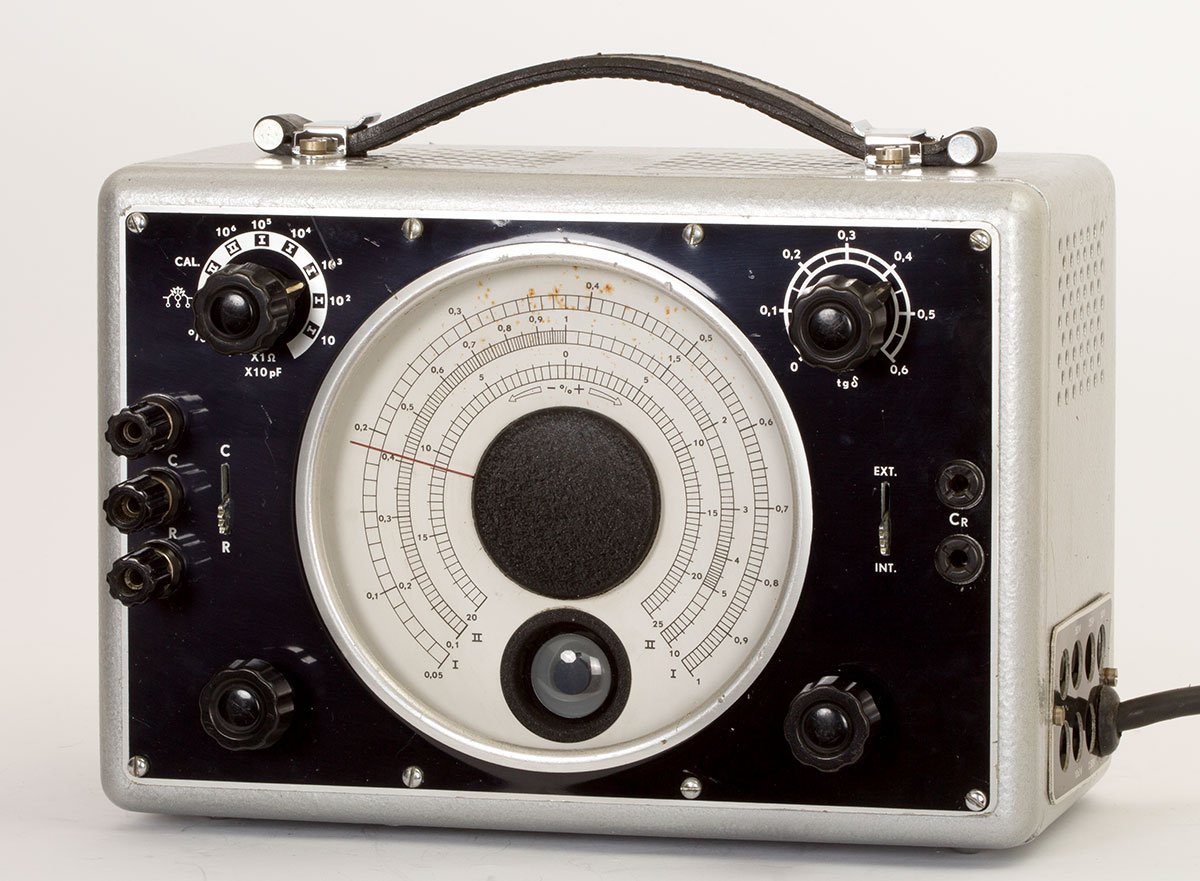

Een blik op dit veelzijdige instrument.

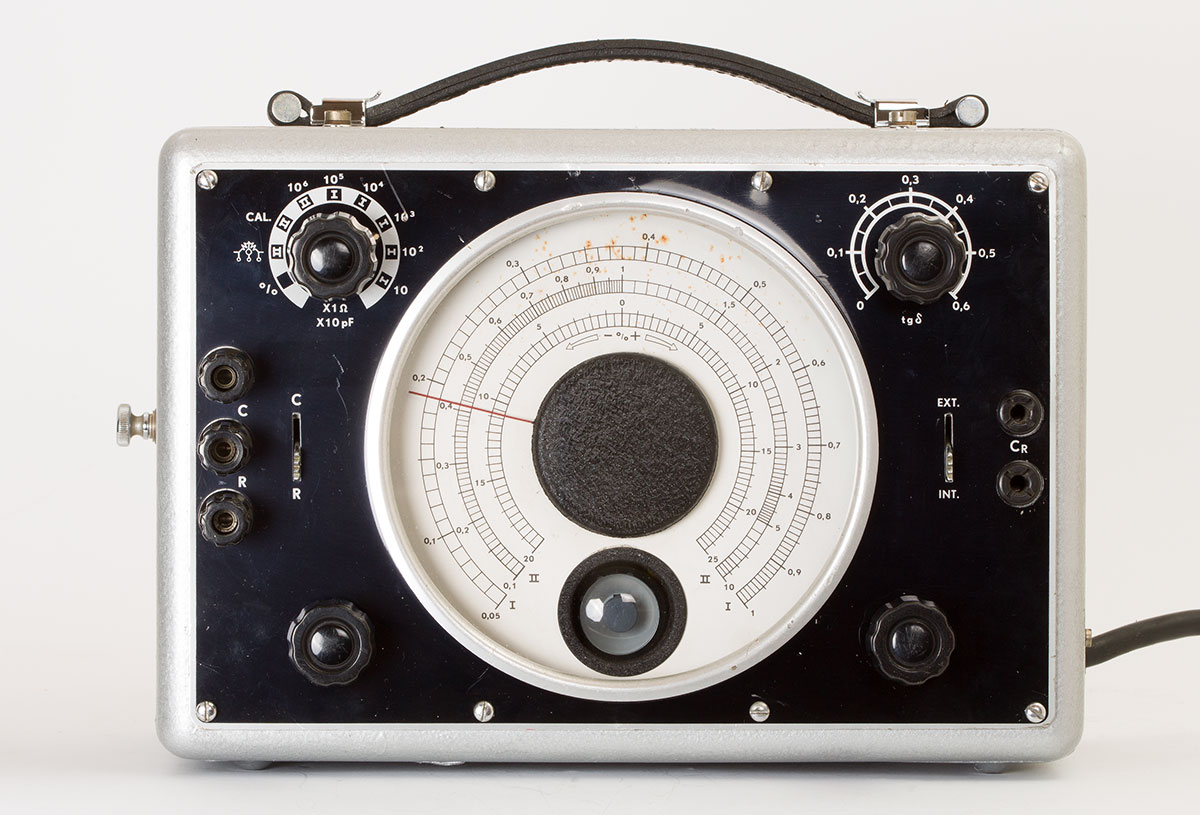

Vooraanzicht met alle bedieningsorganen en de aansluitingen voor de te meten objecten.

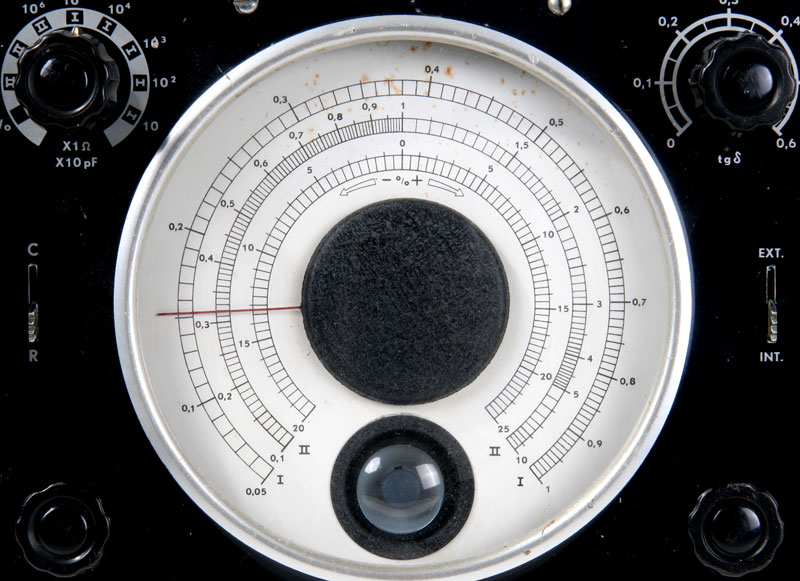

De zeer goed afleesbare schaal met de electronenstraalindicator.
De meetbereiken:
Capaciteiten van 1 pF - 100 μF, verdeeld in zes gebieden.
Weerstanden van 0,5 Ω - 10 MΩ, verdeeld in zes gebieden.
Verlieshoek (tg δ) van 0,01 - 0,6 voor condensatoren van 1 - 100 μF.
Lekcontrole van ca. 40 MΩ - ca 200 MΩ.
Procentuele vergelijking van condensatoren, weerstanden en zelfinducties van -20% tot +25%.
Buizen:
1 Versterkbuis EF40 (B2)
1 Electronenstraalindicator EM4 (B1)
1 Gelijkrichtbuis EZ40 (B3)
Afmetingen: 17 x 25 x 13 cm
Gewicht: 6 kg.

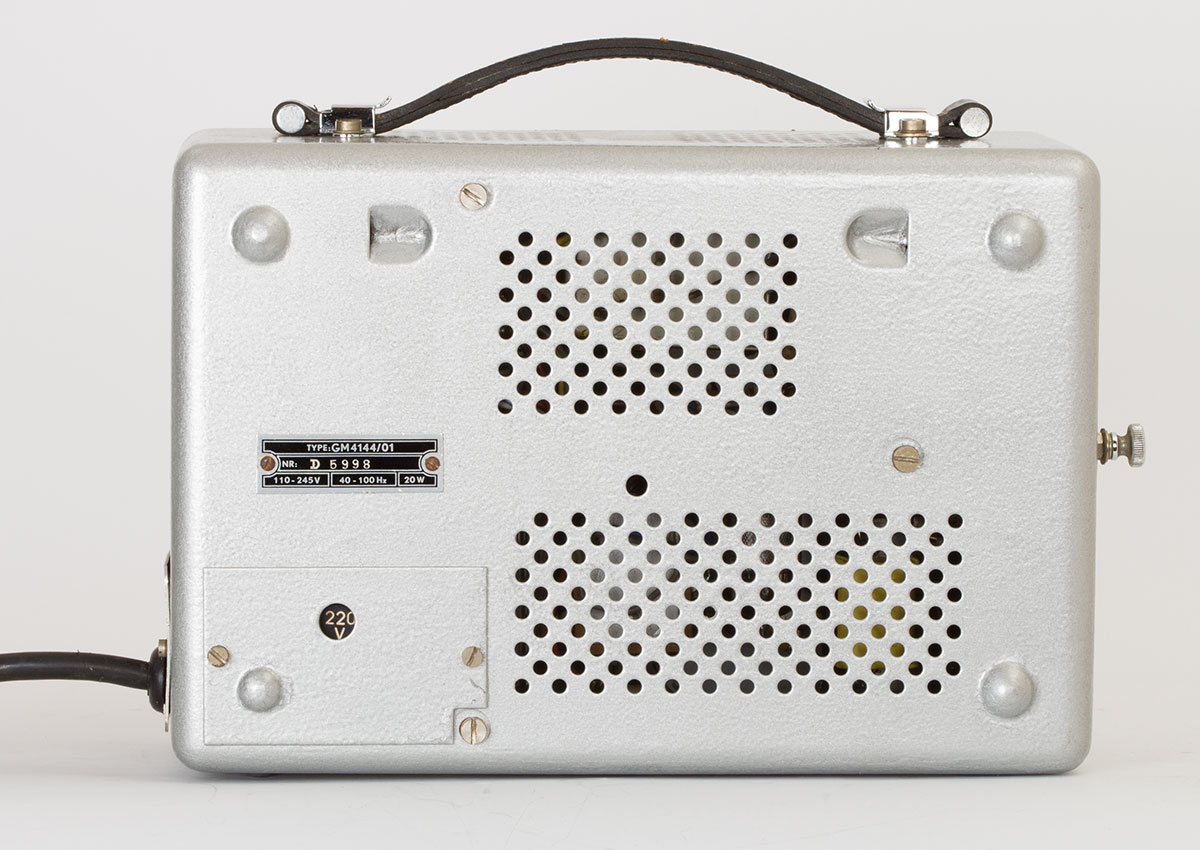

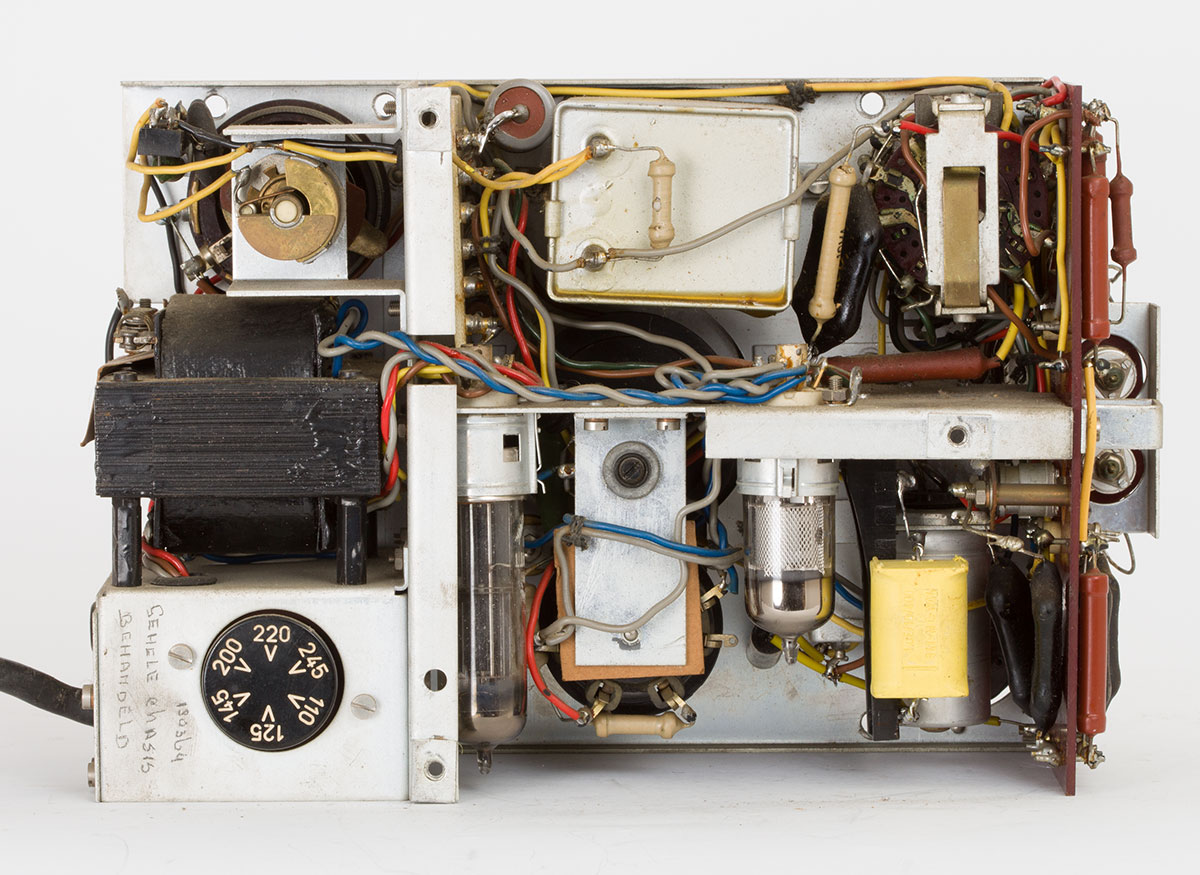

De achterkant met spanningskeuze en typeplaatje. Rechts is ook de aardingsschroef te zien.

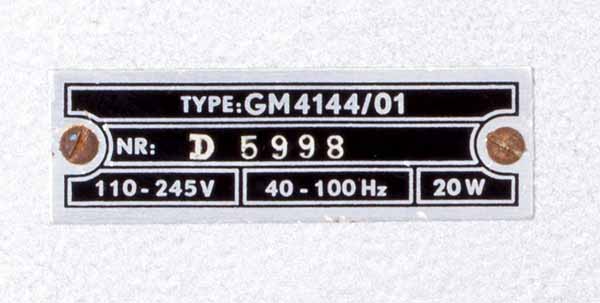

Het typeplaatje met serienummer.

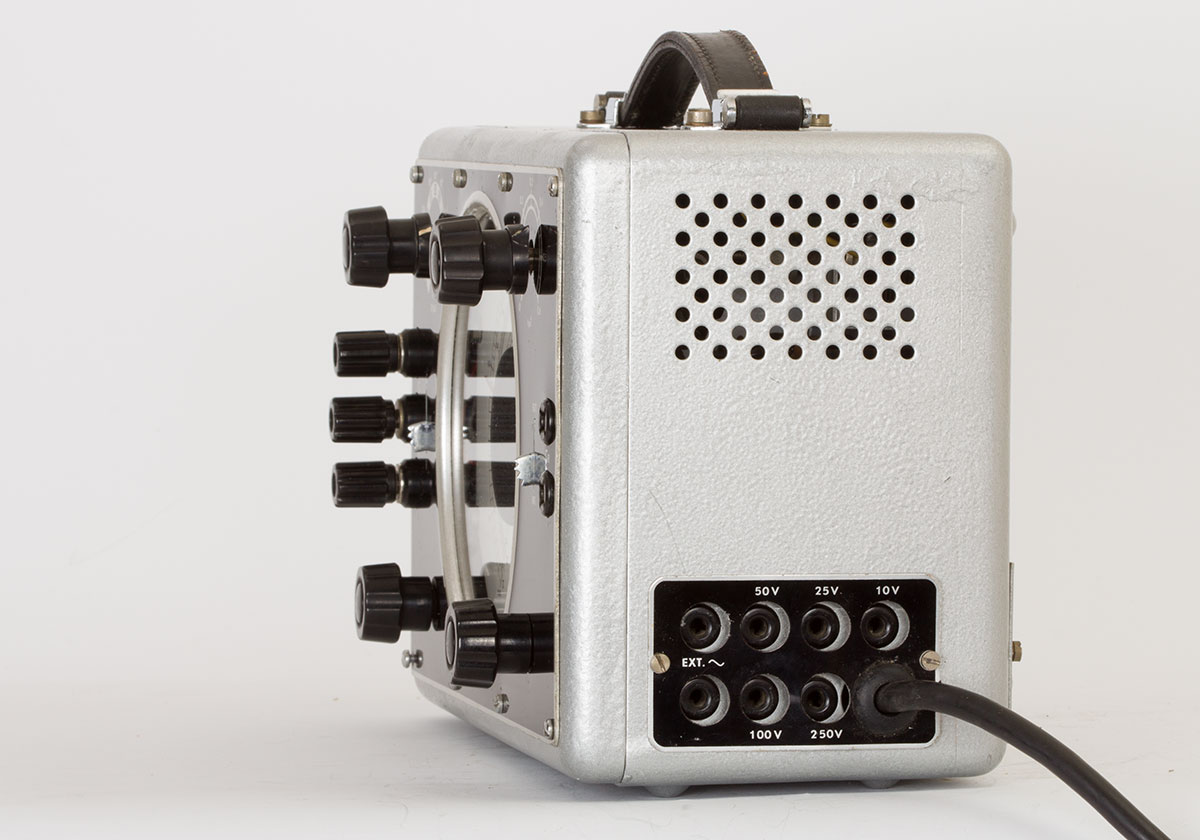

De rechter kant met ingang voor externe spanning en uitgangen voor verschillende gelijkspanningen.

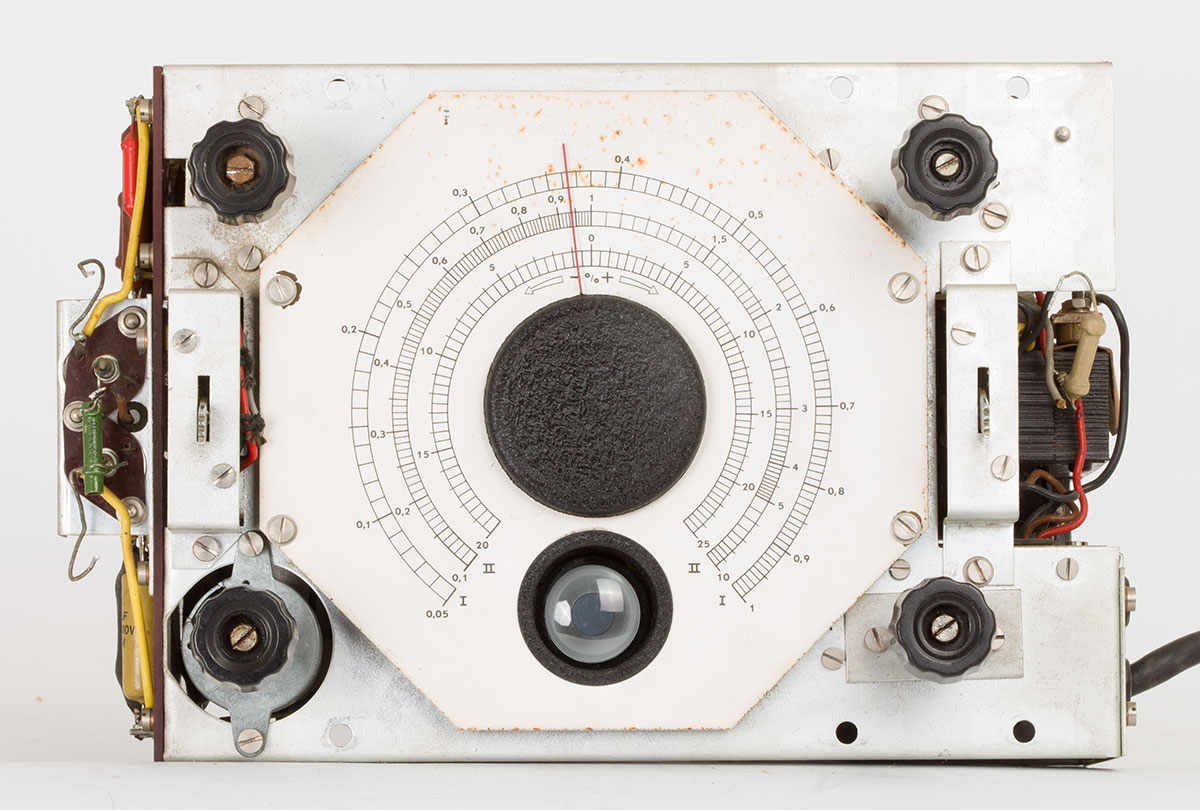

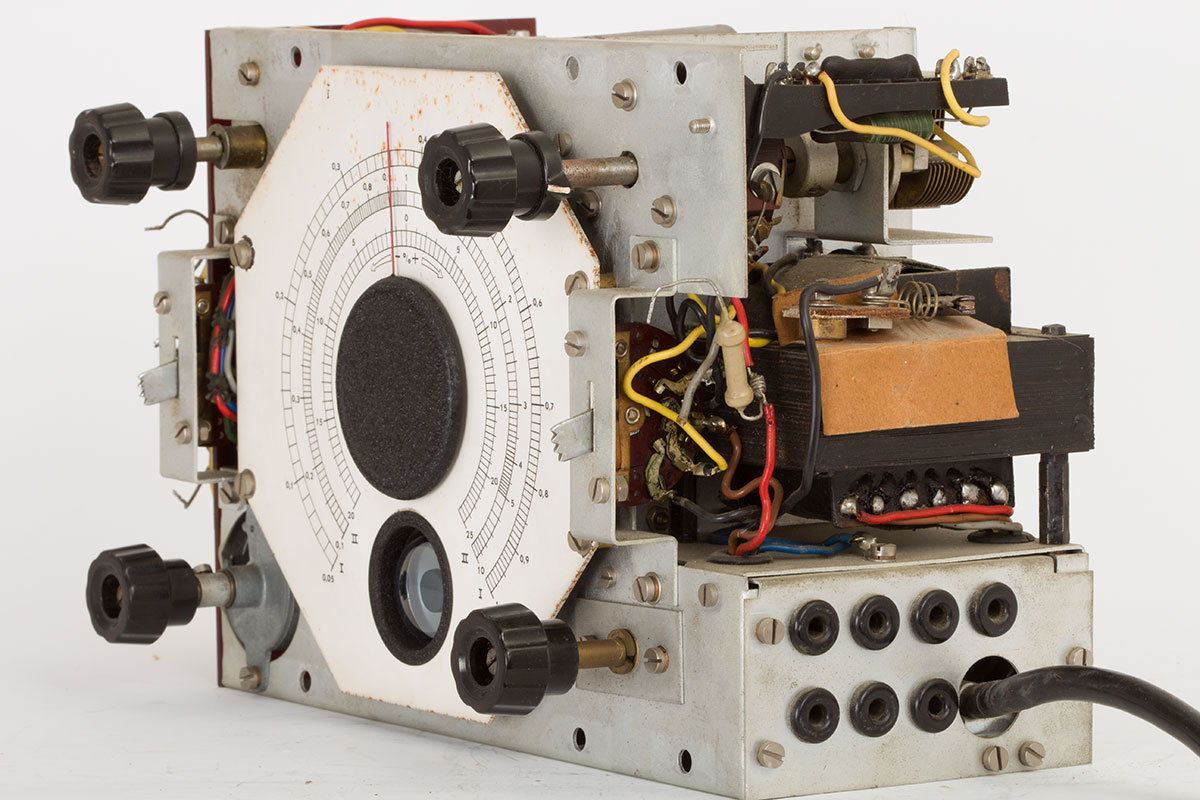

De voorkant zonder de frontplaat.

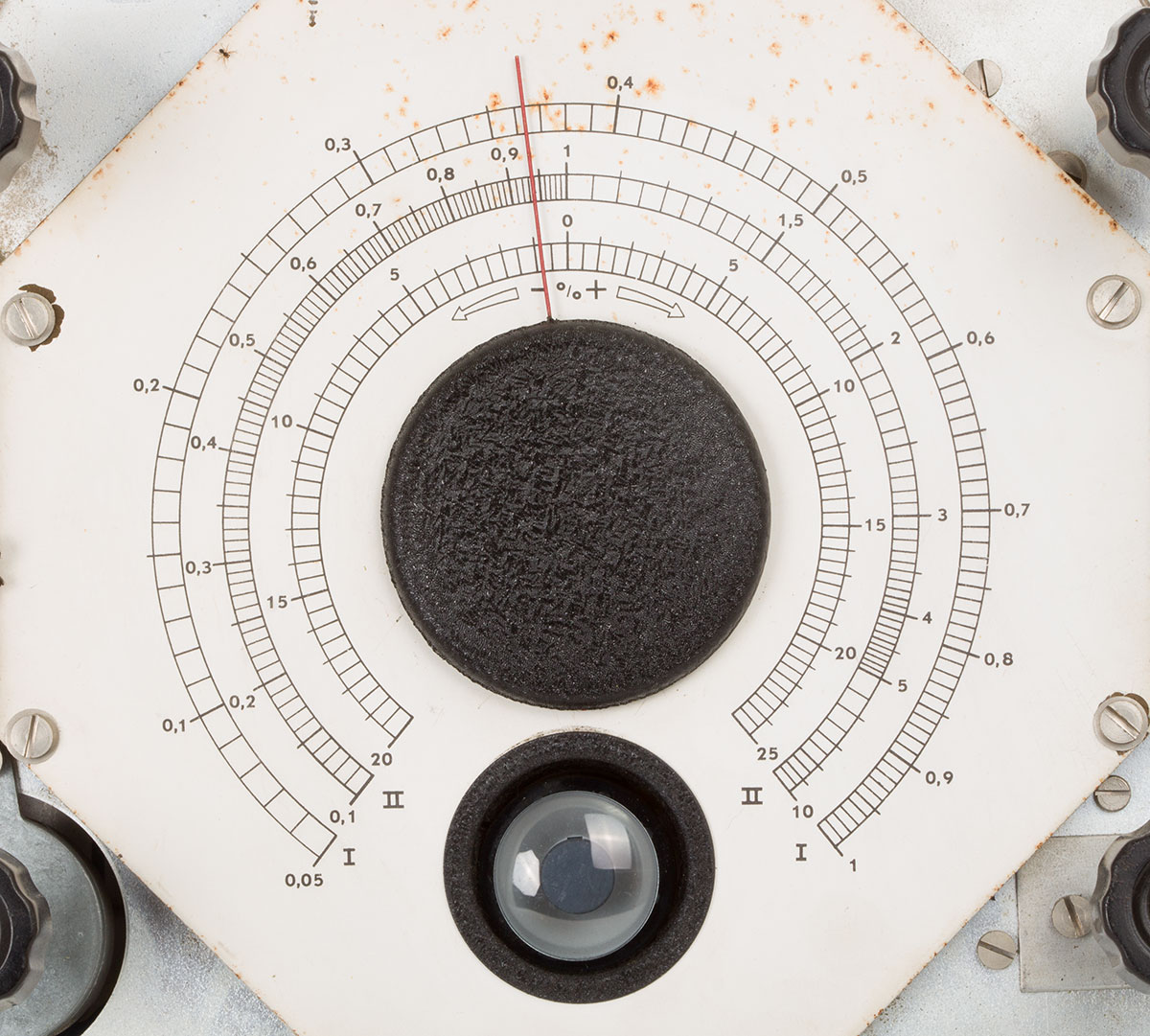

De schaal, er zijn wat roestvlekjes te zien, maar ik durf ze niet weg te werken. Ik ben bang dat het er niet fraaier op wordt.

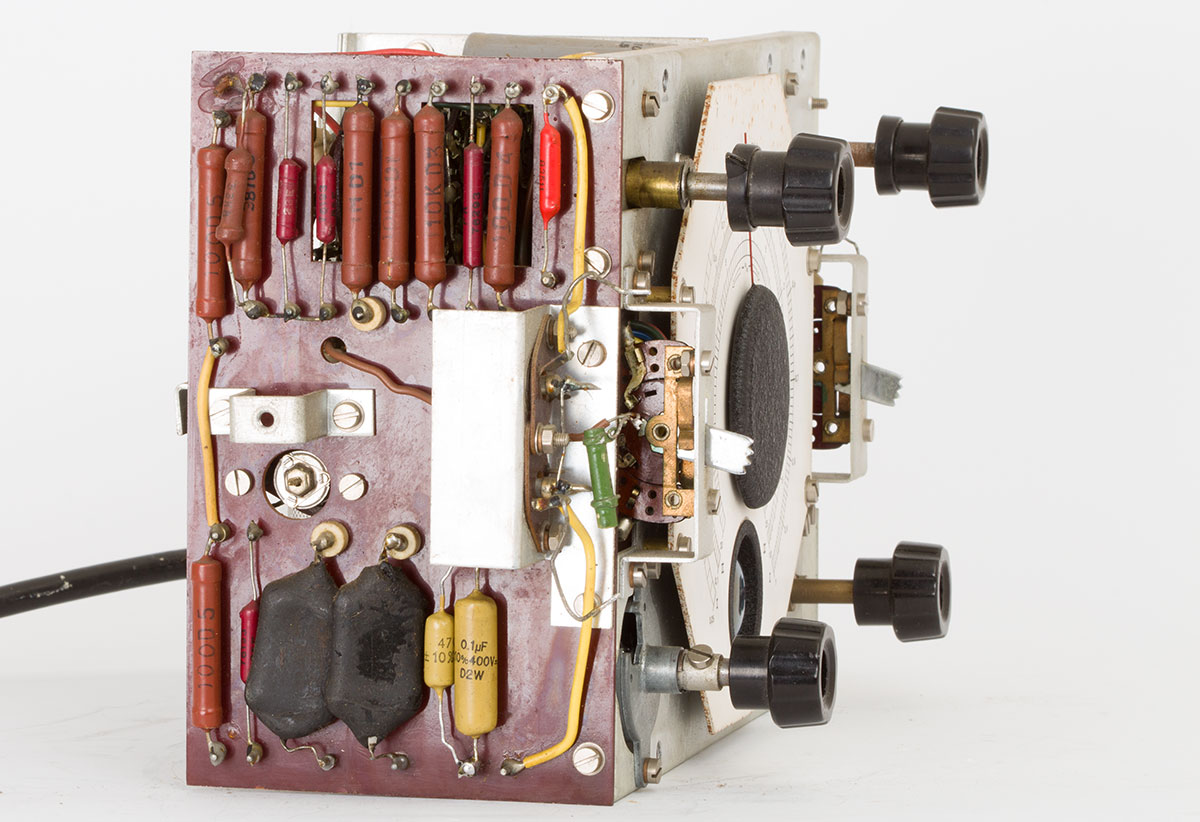

De zelfde rechter kant met verwijderde kast.

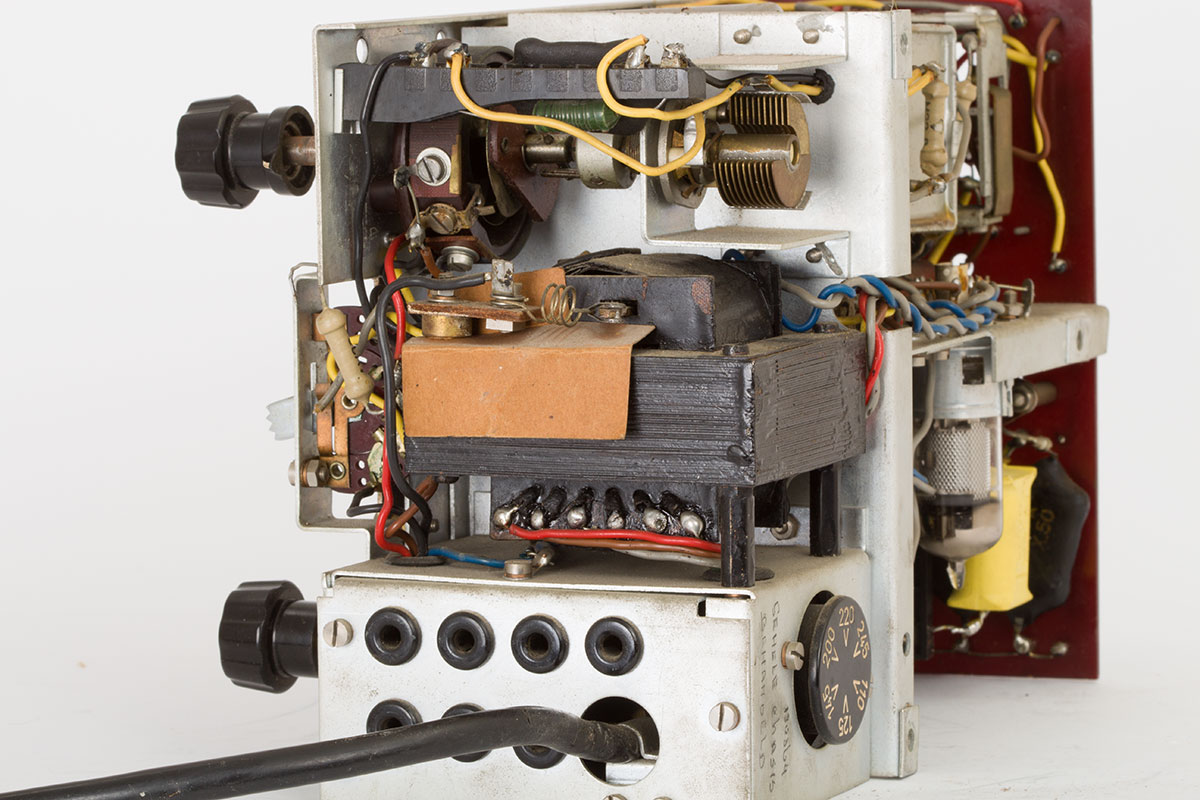

Nog eens een blik op de rechter zijde.

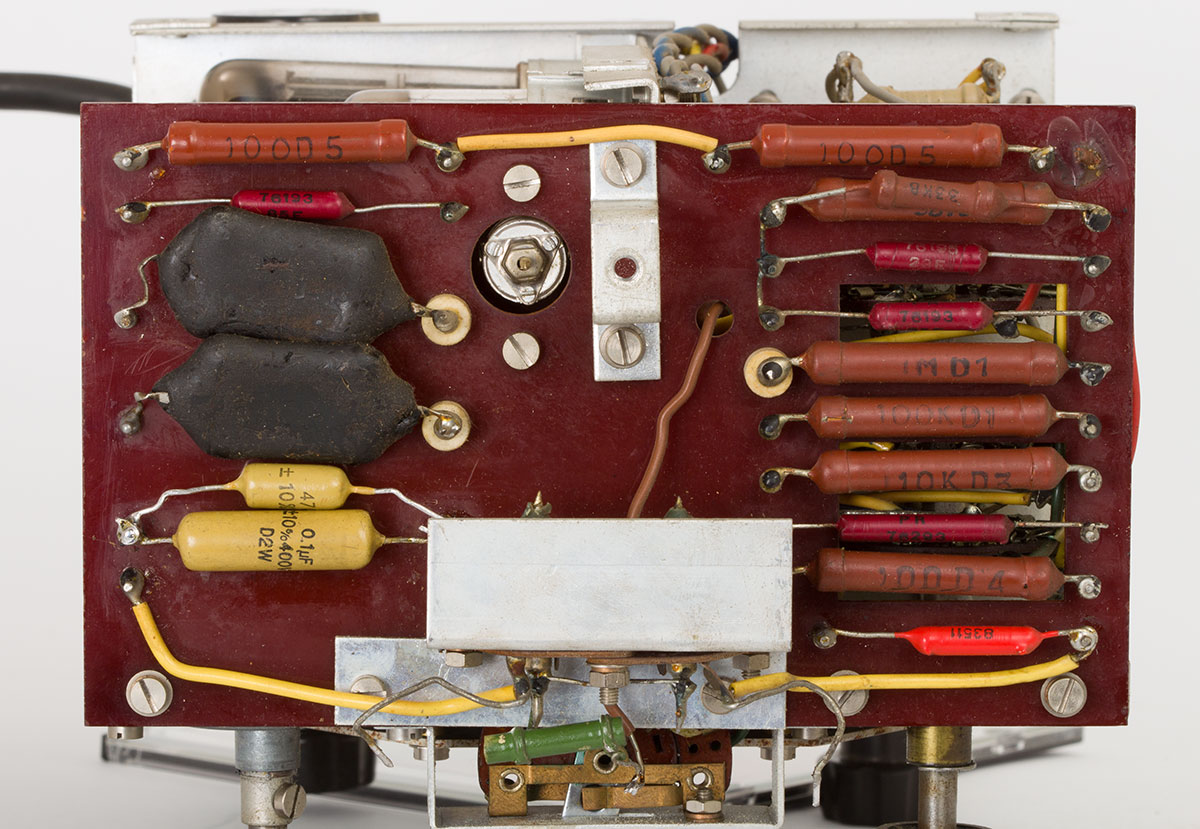

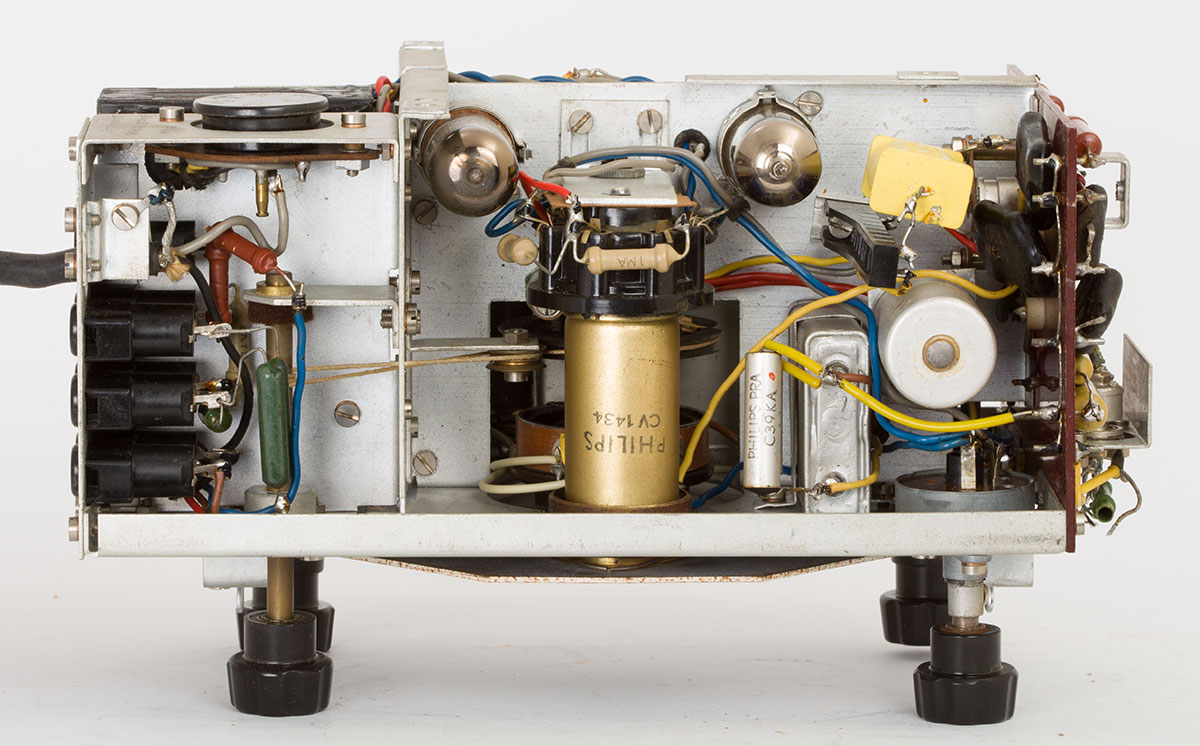

De linker zijkant met weerstanden en condensatoren. Er werden in die tijd ook vaak componenten van de Engelse overheid gebruikt
Waarschijnlijk had men er daar wel wat over.
Na het meten van de lekstroom zijn deze onmiddelijk vervangen door betere exemplaren.

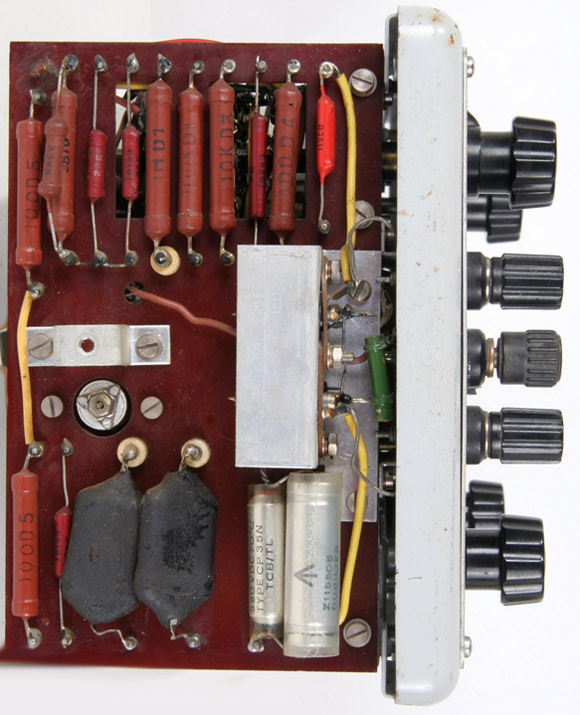

Hier zijn de componenten nog wat beter te zien. De zwarte exemplaren zijn mica-condensatoren. Ik heb nog niet mee gemaakt dat daar wat aan mankeerde.
De achterzijde met twee buizen.

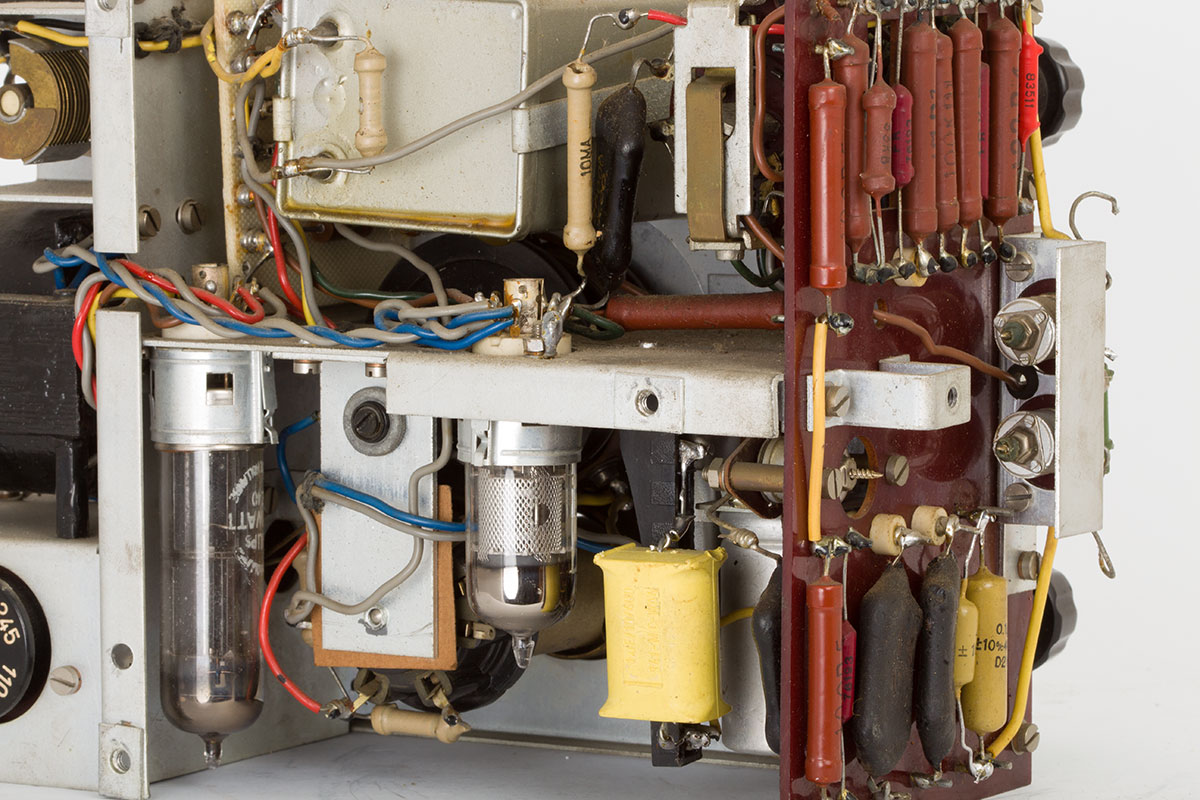

Hier nog een detail van de rechter zijde van de achterkant.
En tot slot de bijbehorende documentatie, als vanouds, van BAMA, via Radio database :
1. Gebruiksaanwijzing Nederlands.
4. Gebruiksaanwijzing Nederlands, oudere uitgave.
