GM4140-00 meet-brug ook wel Philoscoop genoemd



Een meetbrug voor het bepalen van weerstandswaarden en capaciteitswaarden, de GM4140
Deze uitvoering stamt uit 1938.

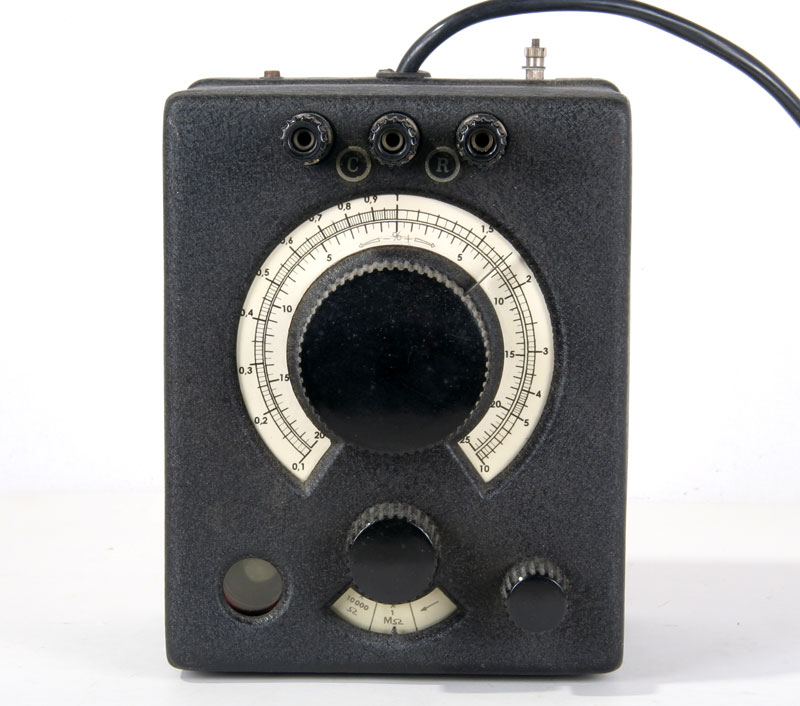

Het vooraanzicht van deze, redelijk oude, meetbrug. Ondanks de oude onderdelen en slechte condensatoren werkt hij nog steeds.

Het front met de aansluitingen, de indicator en de instellingen.

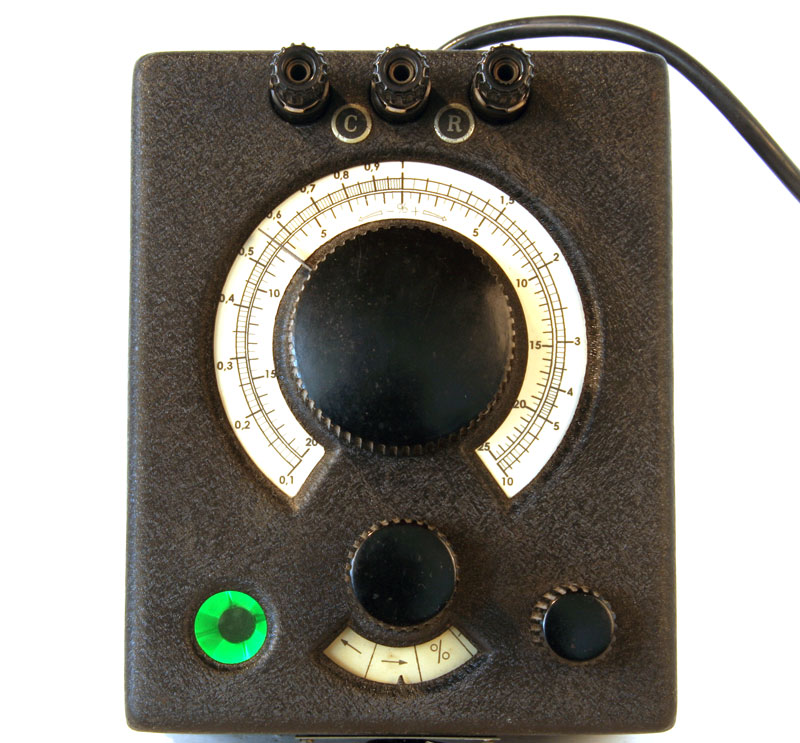

Het apparaat ingeschakeld, de indicator is als nieuw.

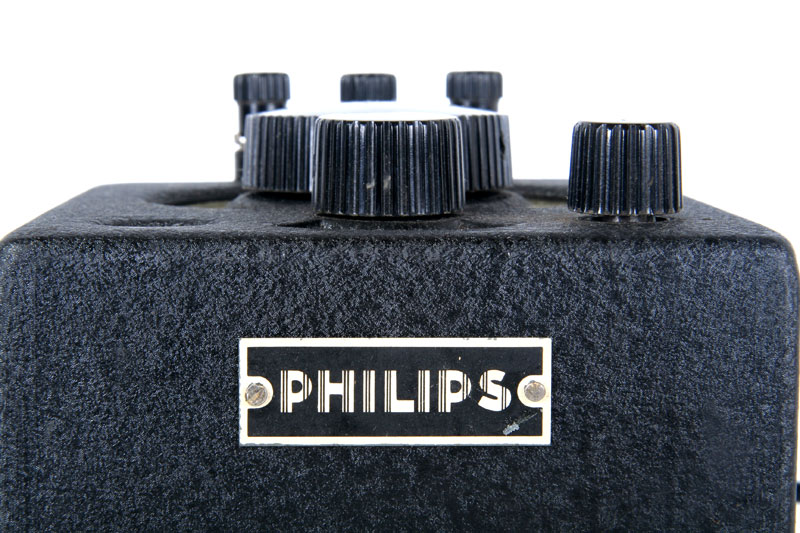

Een prachtig merkplaatje.

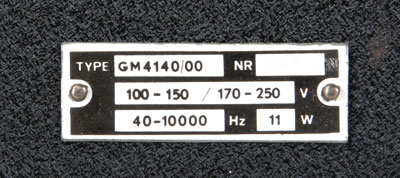

Het typeplaatje, waarbij het serienummer niet te lezen is.

De meetbereiken zijn:

0,1 Ohm -- 10 Ohm
10 Ohm -- 1000 Ohm
1000 Ohm -- 100 kOhm
100 kOhm -- 10 MOhm
1µµF -- 90 µµF
10 µµF -- 1000 µµF
1000 µµF -- 0,1 µF
0,1 µF -- 10 µF

Nauwkeurigheid:
Met de ingebouwde impedantie : 2 %
Met de vergelijkingsmethode : 0,1 %

Verbruik: 11 Watt

Afmetingen : Lengte: 180 mm; Breedte: 145 mm; Hoogte: 140 mm.

Gewicht : 2,95 kg.

Buizen : EM1, EF6 en AB2

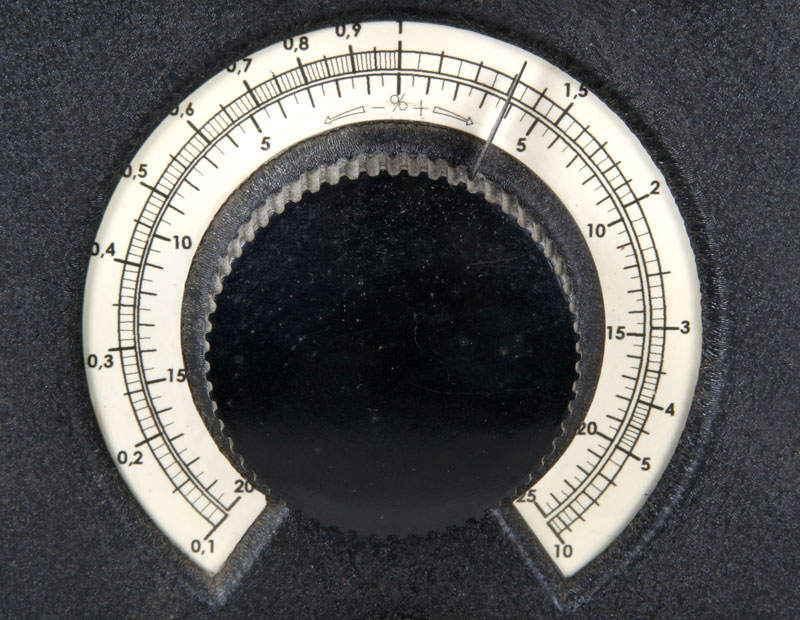

De schaal van dit toch wel redelijk nauwkeurige instrument.

Het afstemoog, de bereikschakelaar en de knop voor de bruginstelling.

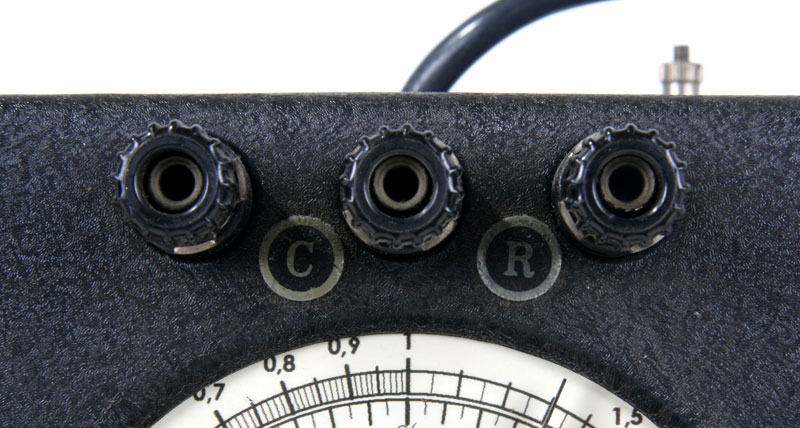

De aansluitingen aan de bovenzijde. Verder de aardings-schroef rechts achter.

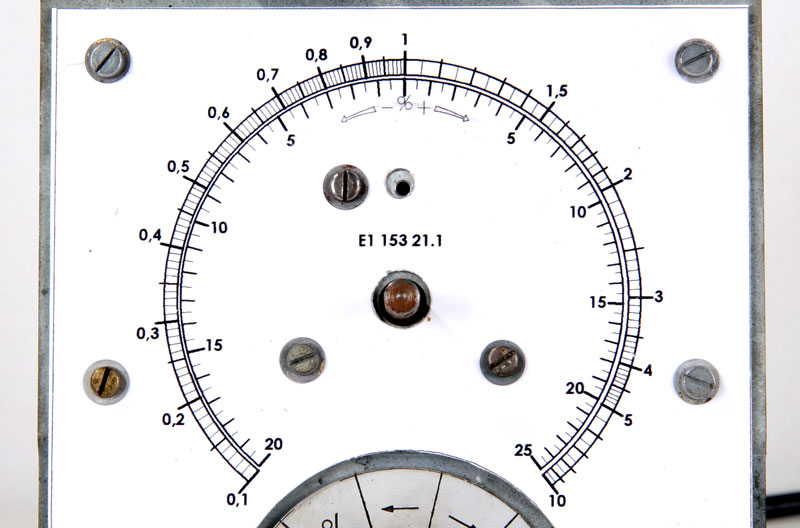

De schaal zonder kast.

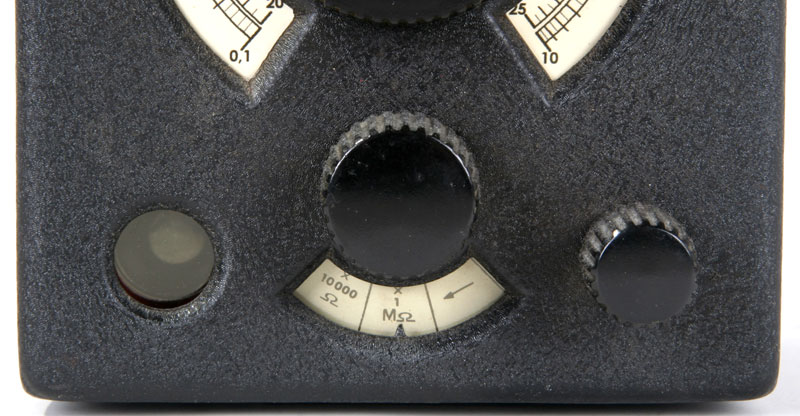

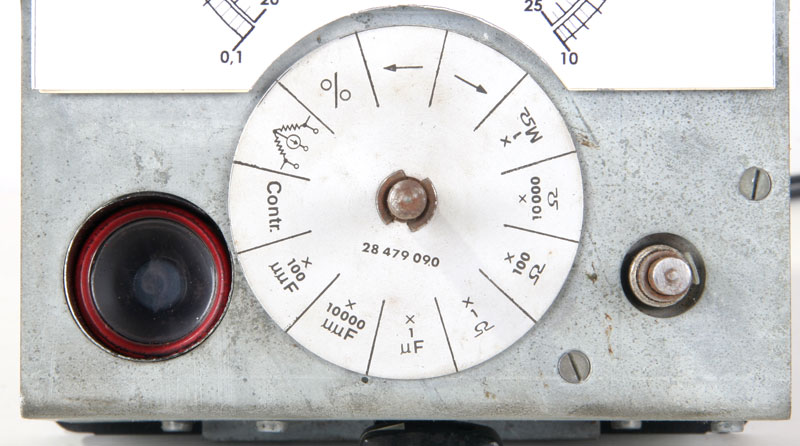

De bedieningselementen.

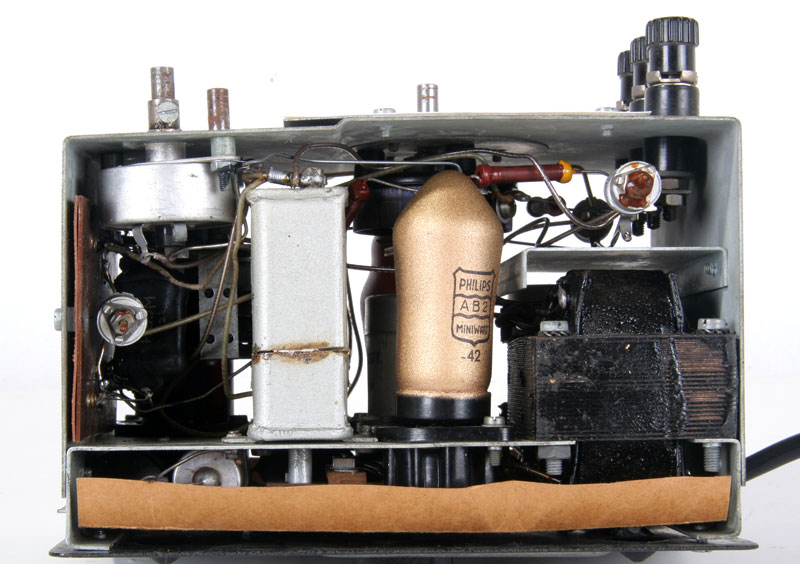

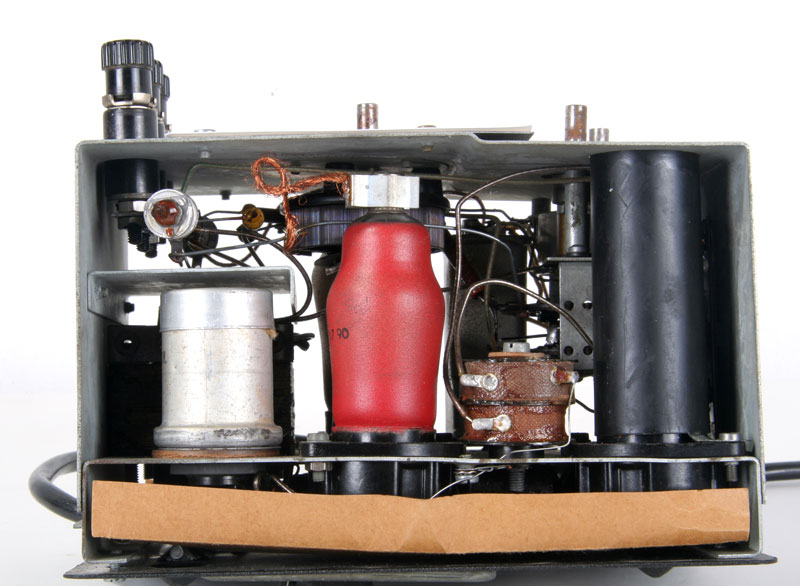

De binnenkant vanaf de rechterzijde. De AB2 is goed te zien.

De linkerzijde met EF6 en in de zwarte koker de EM1.

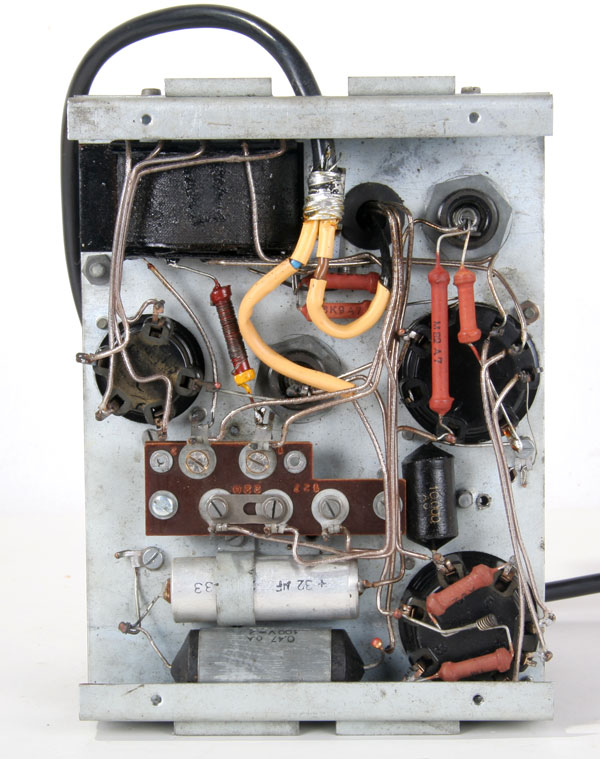

De onderkant van de meter.

De documentatie van BAMA:

1. Handleiding.
