Aangezien ik dit instrument puur voor de behuizing heb aangeschaft, want service aan TV's en versterkers ga ik toch niet doen, heb ik het apparaat direkt gesloopt.
Achteraf een beetje jammer, ik had eerst wat foto's moeten maken. Maar die heb ik her en der gevonden op internet. Ik weet niet meer waar ze stonden, maar van de meeste beelden vermeld ik de bron nog wel. Van één onderdeel heb ik echter wel foto's gemaakt en het ding ook niet gesloopt omdat ik het een geniaal idee vond wat die Philipsmensen zich hadden uitgedacht. Maar dat staat onder aan de pagina.
Door op de afbeeldingen te klikken verkrijgt u een vergroting in een apart venster.

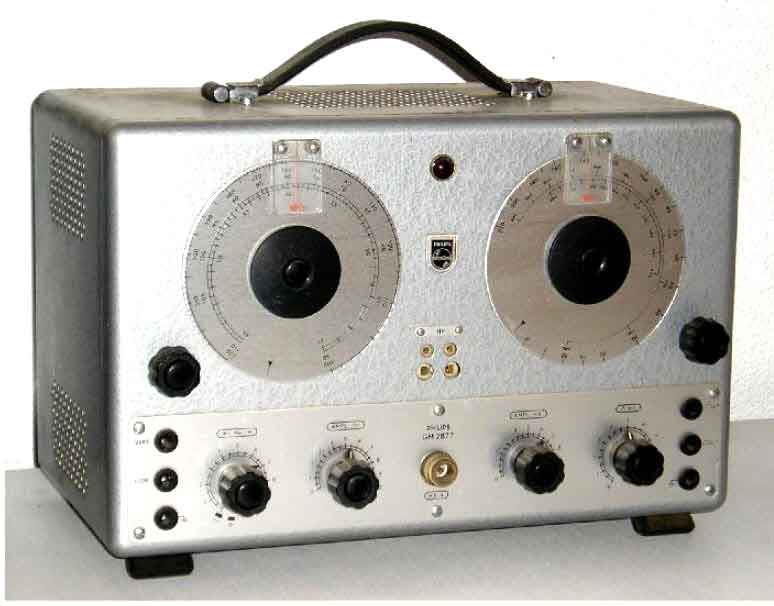

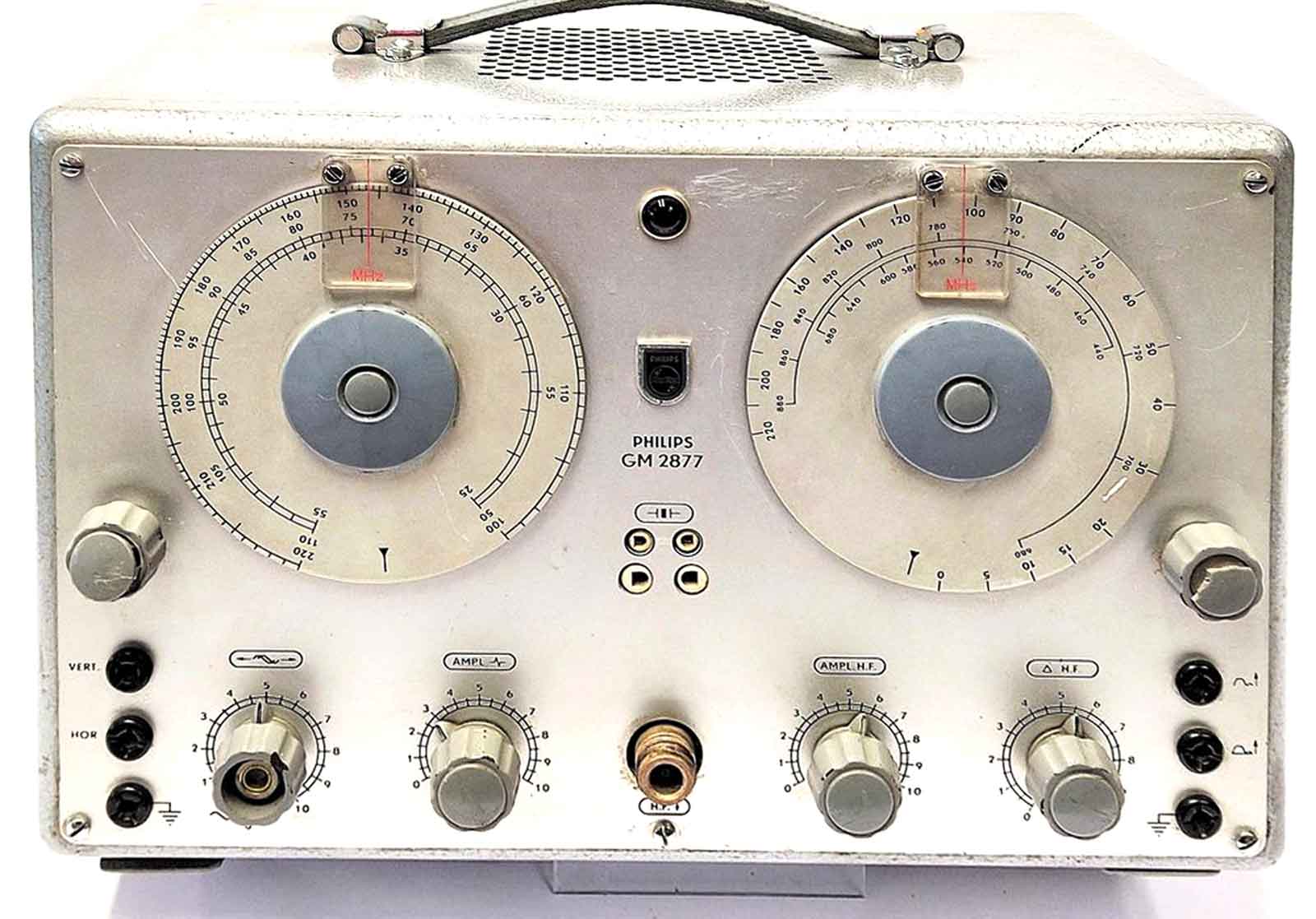

De generator, zoals die er bij mij uitzag.
Toepassing .
Met de Service-Wobbler GM 2877 kunnen op eenvoudige wijze de resonantie- of doorlaatkrommen van televisie-ontvangers en van breedbandversterkers in het algemeen zichtbaar worden gemaakt op het scherm van een oscillograaf. De generator levert een in frequentie gemoduleerde spanning, waarvan de amplitude, de zwaai en de frequentie regelbaar zijn. Voor ijking van de frequentie van deze spanning en voor het aanbrengen van frequentiemarkeringen in het oscillogram is bovendien een in amplitude regelbare spanning beschikbaar, waarvan de frequentie nauwkeurig kan worden ingesteld. Zeer nauwkeurige ijkingen kunnen met behulp van een kristal worden uitgevoerd. De ingebouwde mengversterker maakt de grootte van de,,markeringen" volledig onafhankelijk van hun plaats op de doorlaatkrommen. Beschrijving De continue bereiken van 5... 220 MHz en 440... 880 MHz van de HOOFDOSCILLATOR worden
door menging van twee HF-spanningen verkregen. Deze spanningen zijn afkomstig van twee oscillatoren, de ene (O) werkende op een centrale frequentie van 335 MHz, de andere (01) op een frequentie+ regelbaar van 335... 555 MHz. Menging vindt plaats in een kristal. De spanningen met de som en de verschilfrequenties zijn beschikbaar aan de uitgangsbus (HF) via een verzwakker Rg. De oscillator, werkende op de centrale frequentie, wordt door middel van een elektro-dynamisch trilsysteem in frequentie gemoduleerd, zodat ook het mengprodukt een in frequentie gemoduleerd signaal is. De amplitude van de trilling van dit systeem kan (met 4 HF) worden gevarieerd en daarmee de frequentiezwaai. De HFspanning wordt gedurende de helft van elke zwaaiperiode onderdrukt (blanking), waardoor ook de nullijn op het scherm van de oscillograaf zichtbaar wordt. Deze onderdrukking kan worden opgeheven, in welk geval gedurende elke periode een dubbele figuur wordt geschreven op het oscillograafscherm.
De MARKEEROSCILLATOR (M) levert via een verzwakker (R2) een spanning waarvan de grondfrequentie continu kan worden gevarieerd in een gebied van 25 ... 55 MHz, de 2e harmonische van 50... 110 MHz en de 4e harmonische van 110... 220 MHz. Deze drie bereiken zijn op de schaal aangegeven, zodat direkte aflezing van de ijkfrequentie mogelijk is in een gebied van 25... 220 MHz. Met behulp van de ijkspanning kan de hoofdoscillator nauwkeurig worden geijkt en kunnen duidelijke frequentiemarkeringen op de doorlaatkromme zichtbaar gemaakt worden. In de KRISTALOSCILLATOR (X) kunnen kristallen worden gebruikt met frequenties van 0,5... 20 MHz. Het signaal van deze oscillator wordt in het apparaat gemengd met dat van de markeeroscillator, zodat het mogelijk is de markeeroscillator met kristalnauwkeurigheid te ijken. Bovendien kunnen op de doorlaatkromme frequentiemarkeringen zichtbaar worden gemaakt, die op een bepaalde afstand van het van de markeeroscillator afkomstige merkteken liggen. Deze afstand komt overeen met de frequentie van het gebruikte kristal. Men kan dus bij gebruik van het juiste kristal onmiddellijk de beeld-geluidafstand van een TV-ontvanger controleren.
De uitgangsspanningen van de hoofdoscillator, markeeroscillator en kristaloscillator worden in een MENGVERSTERKER gemengd en versterkt. De op deze wijze verkregen markeerspanningen worden in het apparaat bij de spanning van het te meten netwerk gevoegd. Voor horizontale afbuiging resp. sturing van de horizontale afbuiging van een oscillograaf is een spanning met een frequentie van 50 Hz beschikbaar. De amplitude en de faze van deze spanning kunnen worden geregeld.

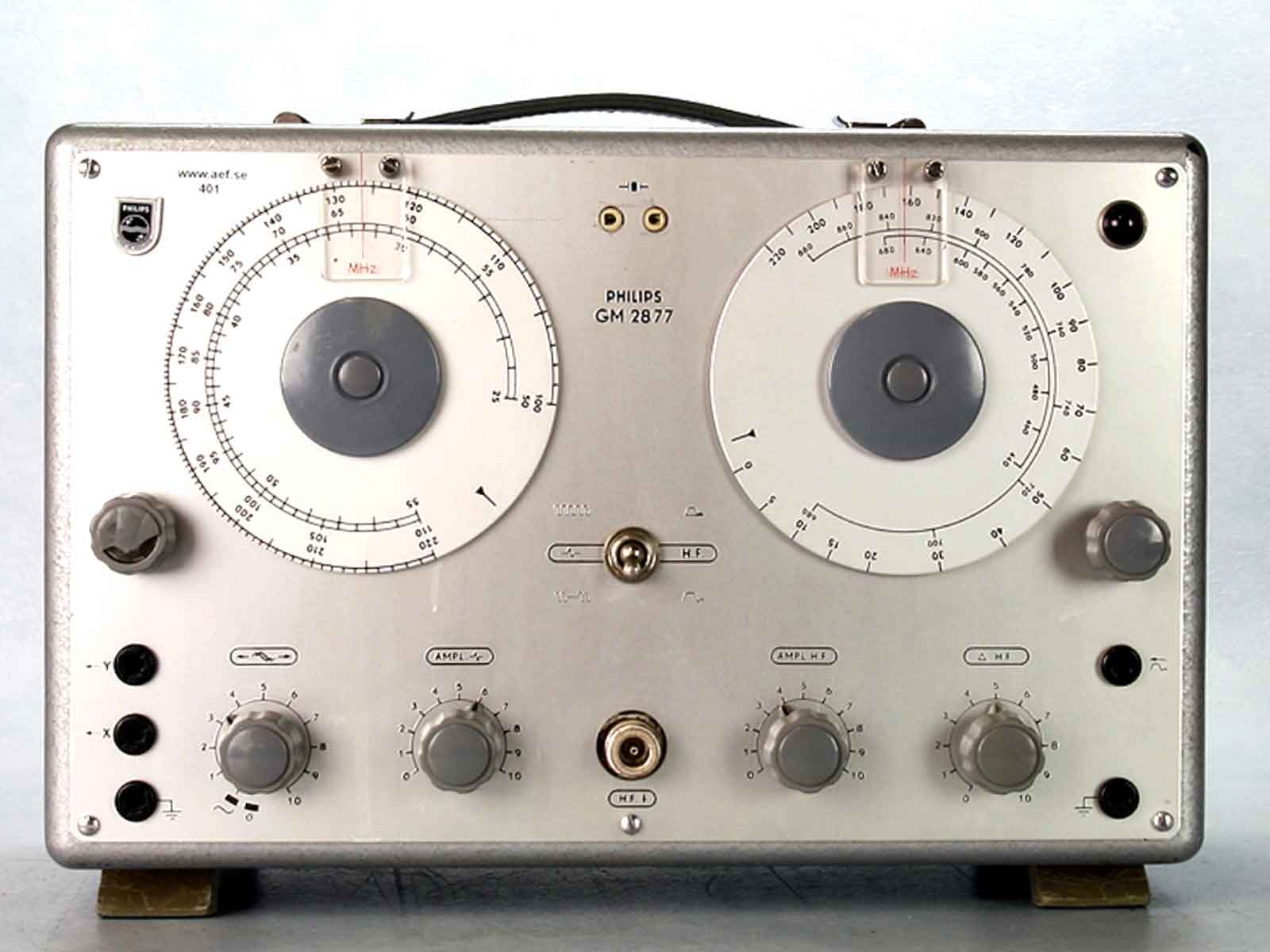

Dit is het type waarbij twee sockets voor kristallen op het front aanwezig zijn. Er bestaat ook nog een andere versie. (Foto van Arboga Elektronikhistoriska Förening)
Hier is één socket voor een kristal en op de plaats waar bij de andere twee sockets zijn is hier een schakelaar gemonteerd. Het Philips logo is hier linksboven en het pilot-lampje is rechtsboven geplaatst. (Foto van Arboga Elektronikhistoriska Förening)
De technische gegevens van de wobbler.
HOOFDOSCILLATOR:
Frequentiegebied a) 5... 220 MHz
b) 440... 880 MHz
Uitgangsspanning a) > 30 mV b) > 15 mV
Continue verzwakker 1: 1000 Uitgangsimpedantie 752 continu instelbaar bij een belasting van 75 Frequentiezwaai Continu regelbaar tot > 25 MHz MARKEEROSCILLATOR:
Frequentiegebied 1e harmonische 25... 55 MHz 2e harmonische 50... 110 MHz 4e harmonische 100... 220 MHz
Frequentienauwkeurigheid + of -1%;
continue verzwakker. 1: 1000

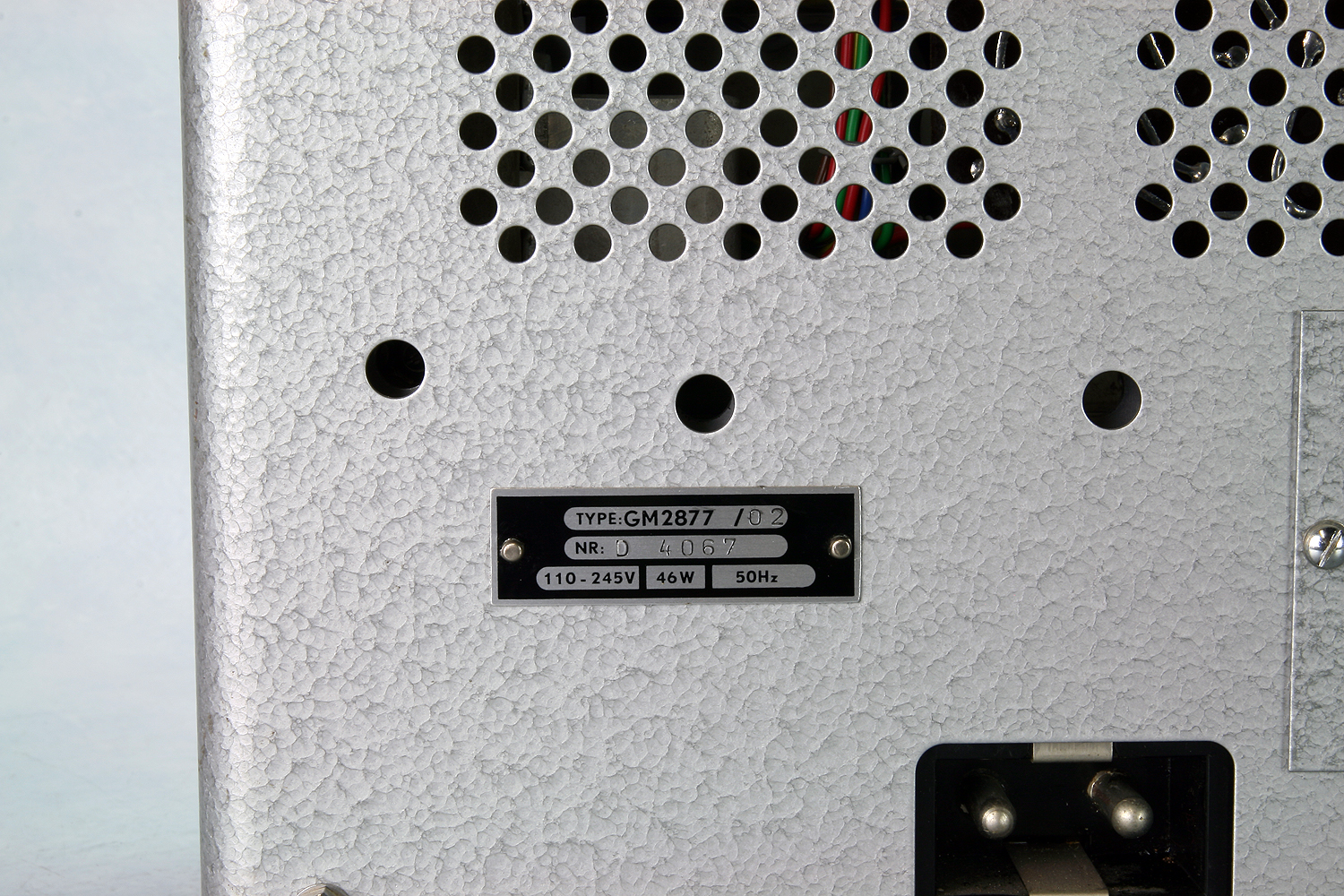

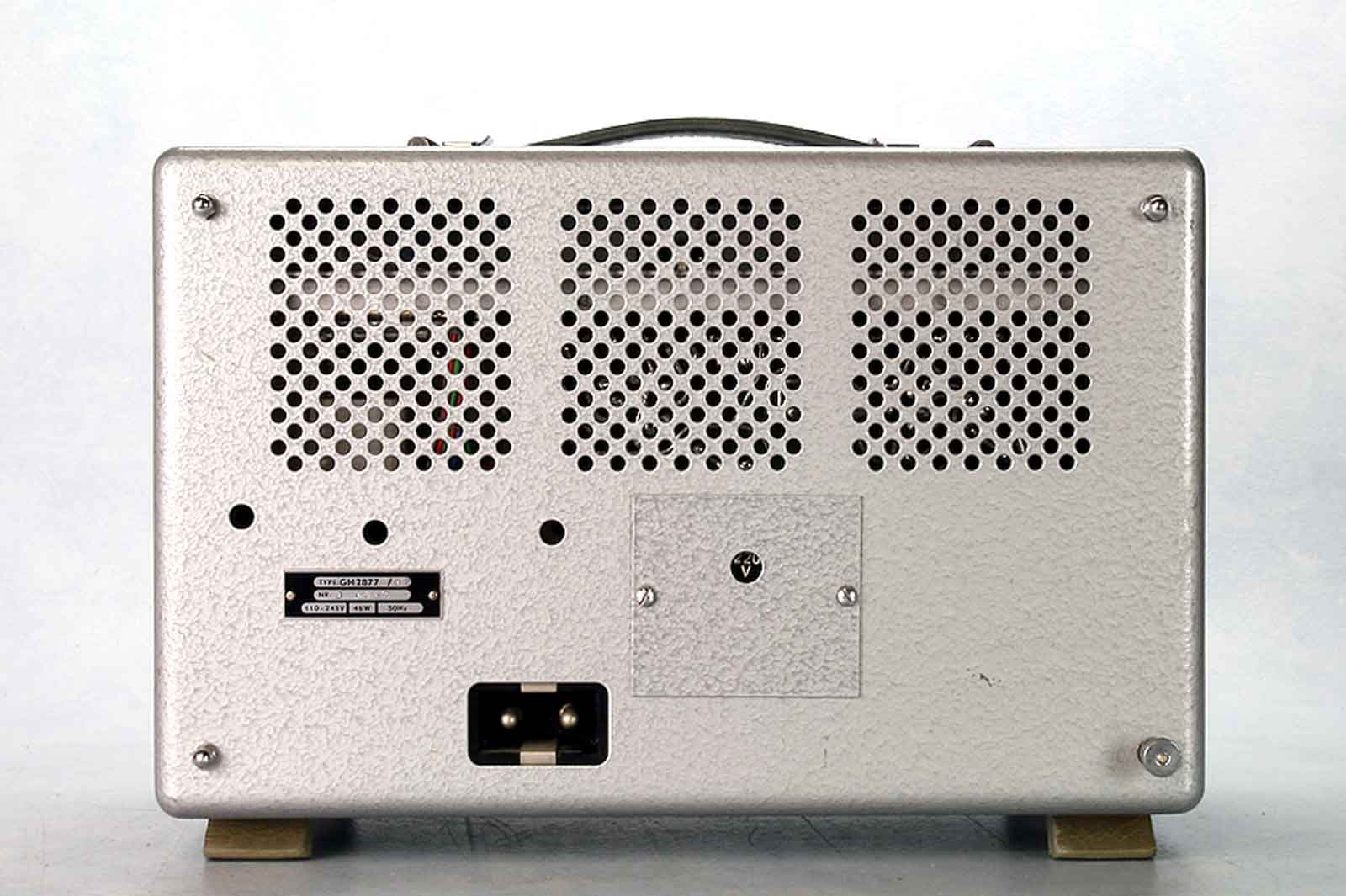

De achterkant met typeplaatje en net-aansluiting. (Foto van Arboga Elektronikhistoriska Förening)
Dit is het type GM2877/02, de modernere uitvoering. (Foto van Arboga Elektronikhistoriska Förening)

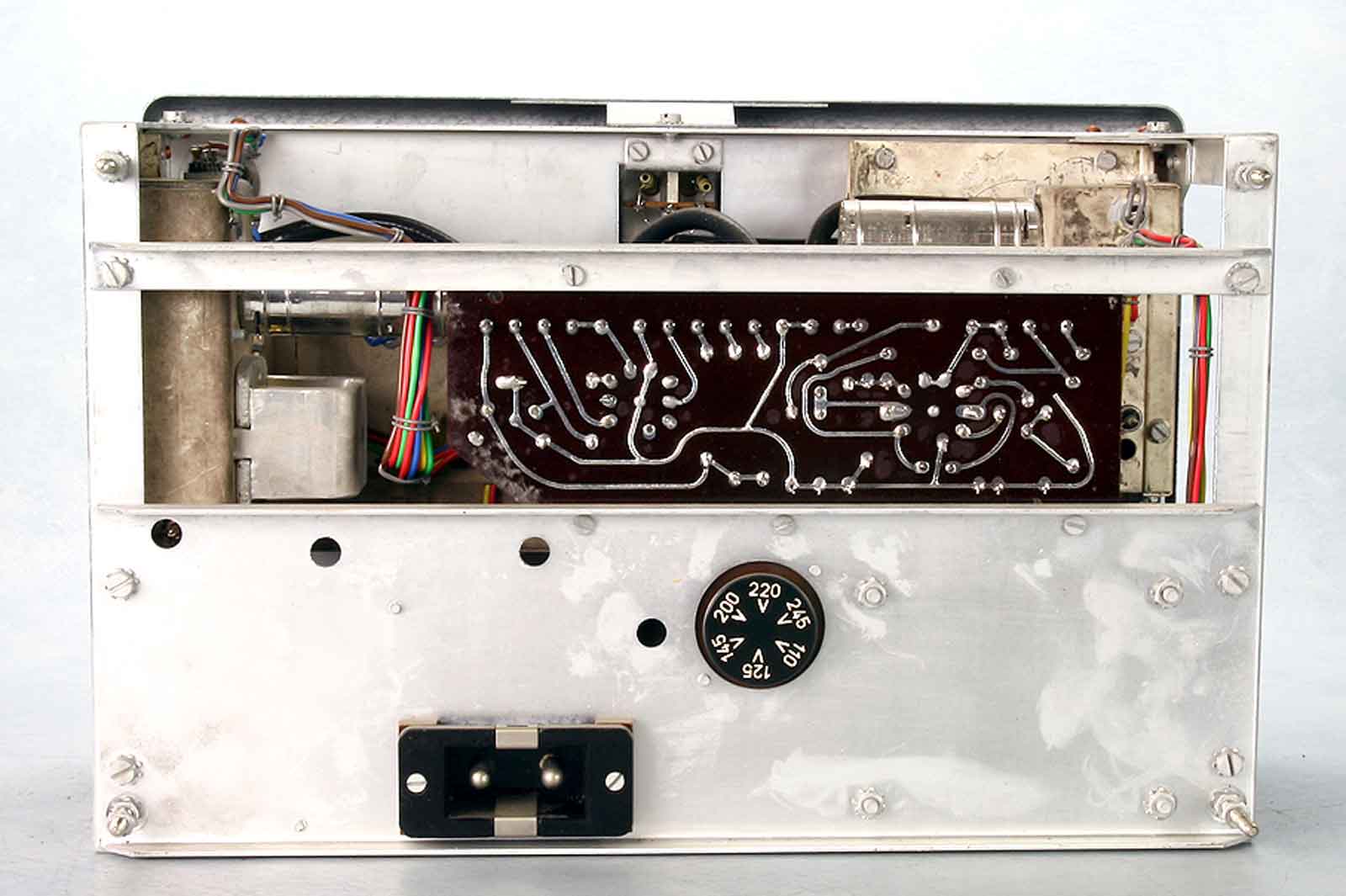

De uitgekaste wobbler.met links het onderdeel ( Unit B) dat ik onder aan de pagina bespreek. (Foto van Arboga Elektronikhistoriska Förening)
.jpg)

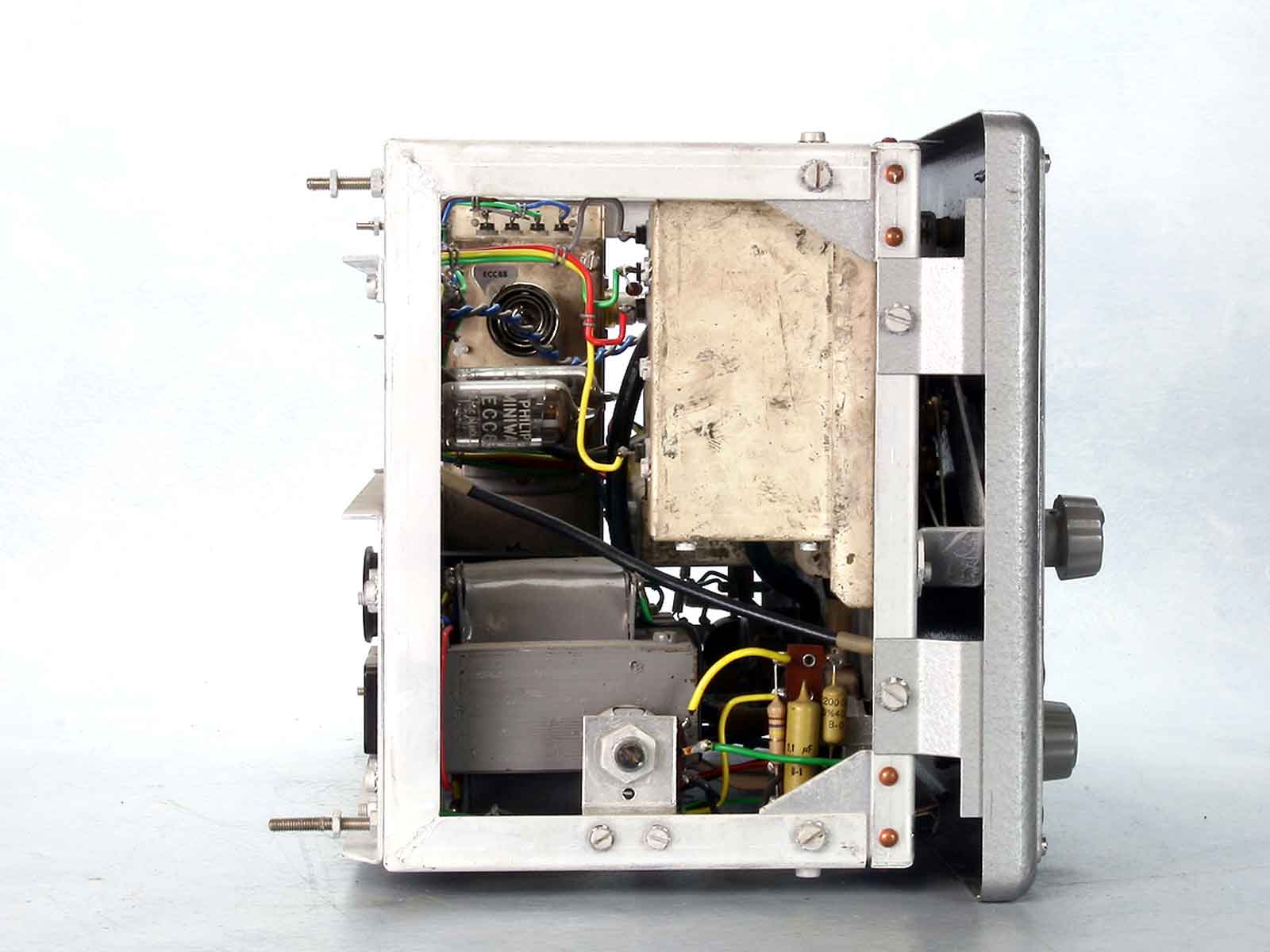

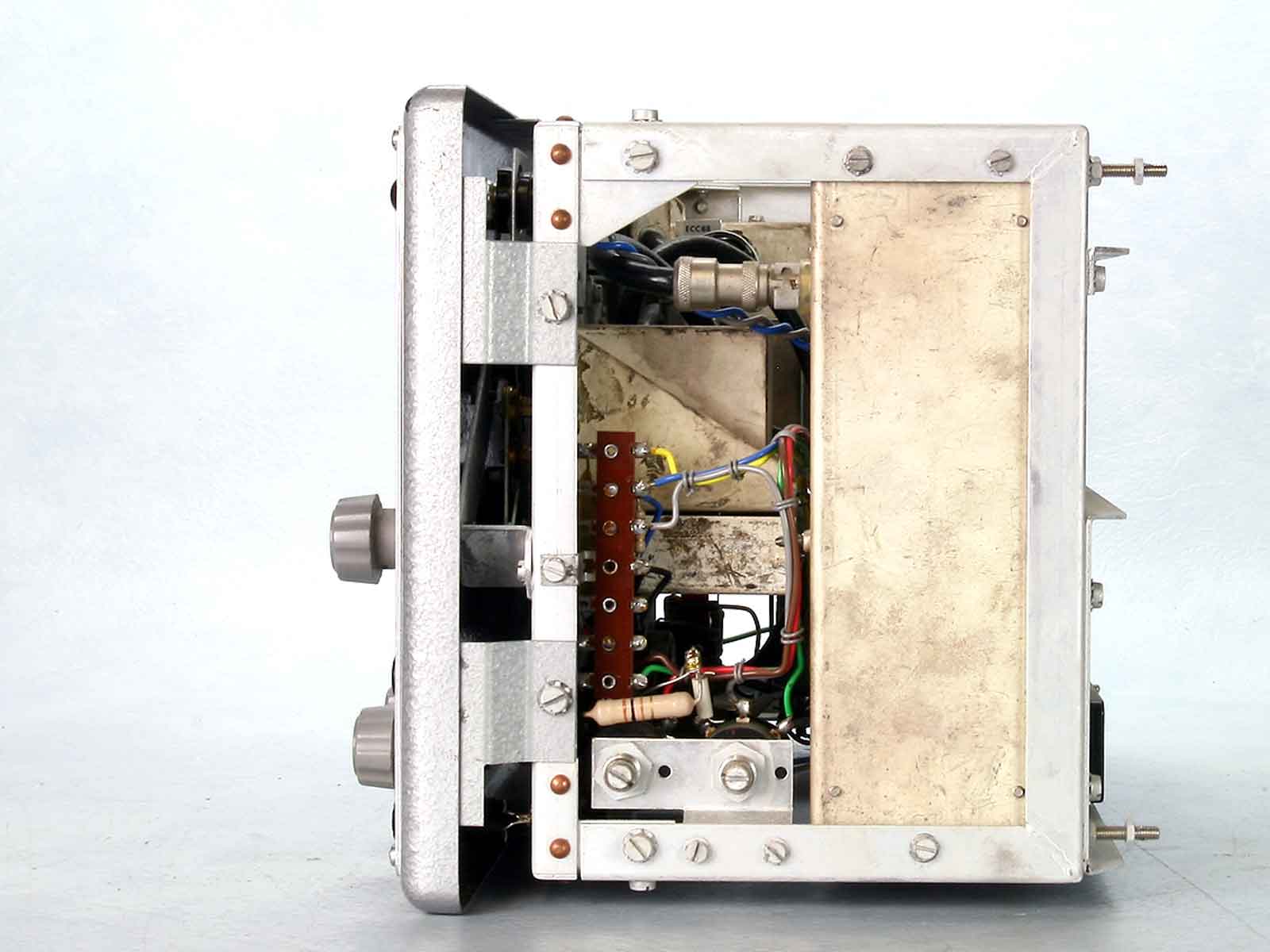

Dit is de rechter zijkant en de blinde plaat is de onderkant van unit B. (Foto van Arboga Elektronikhistoriska Förening)
De linker zijkant. (Foto van Arboga Elektronikhistoriska Förening)

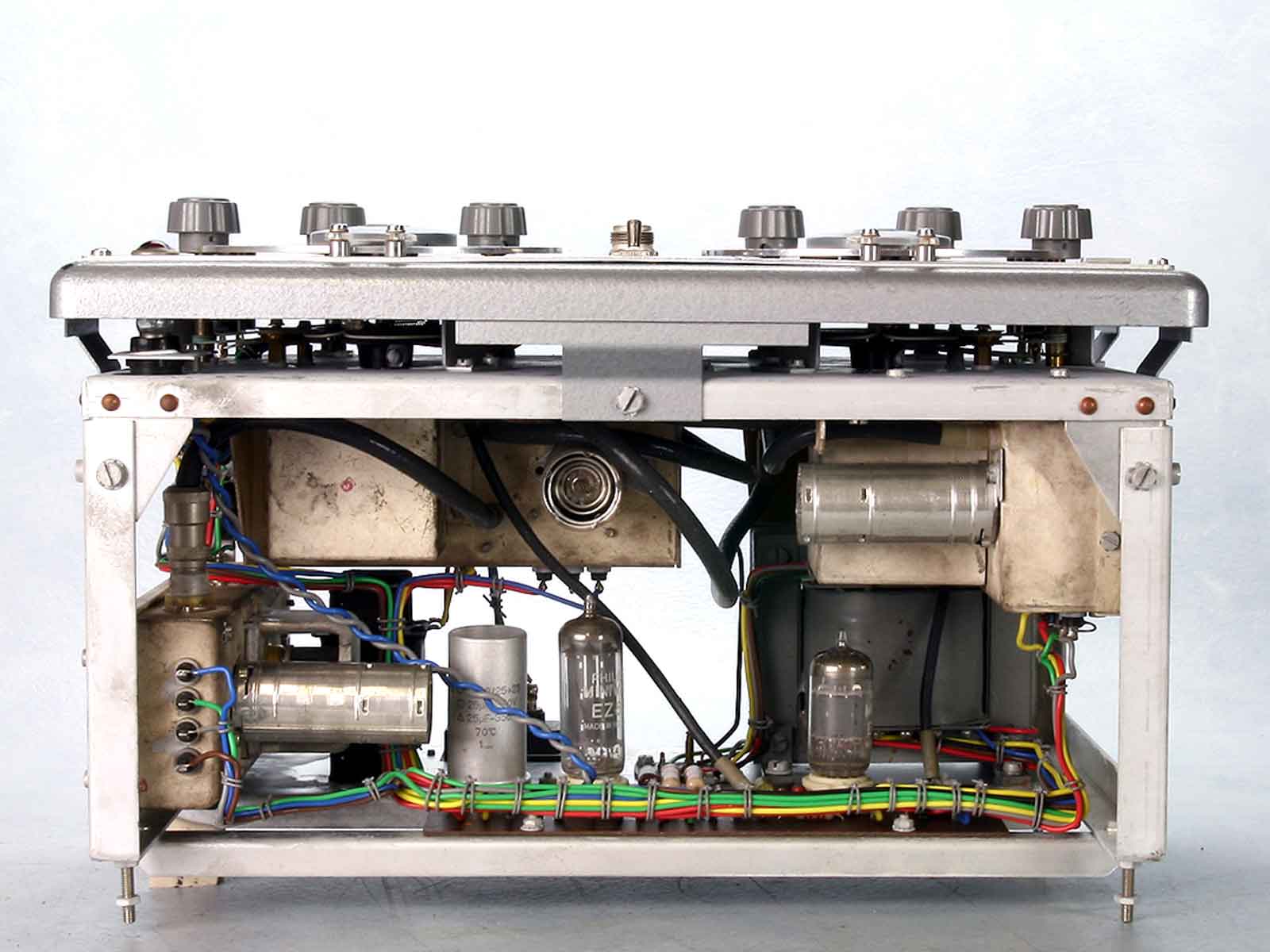

Het binnenwerk van boven gezien. (Foto van Arboga Elektronikhistoriska Förening)

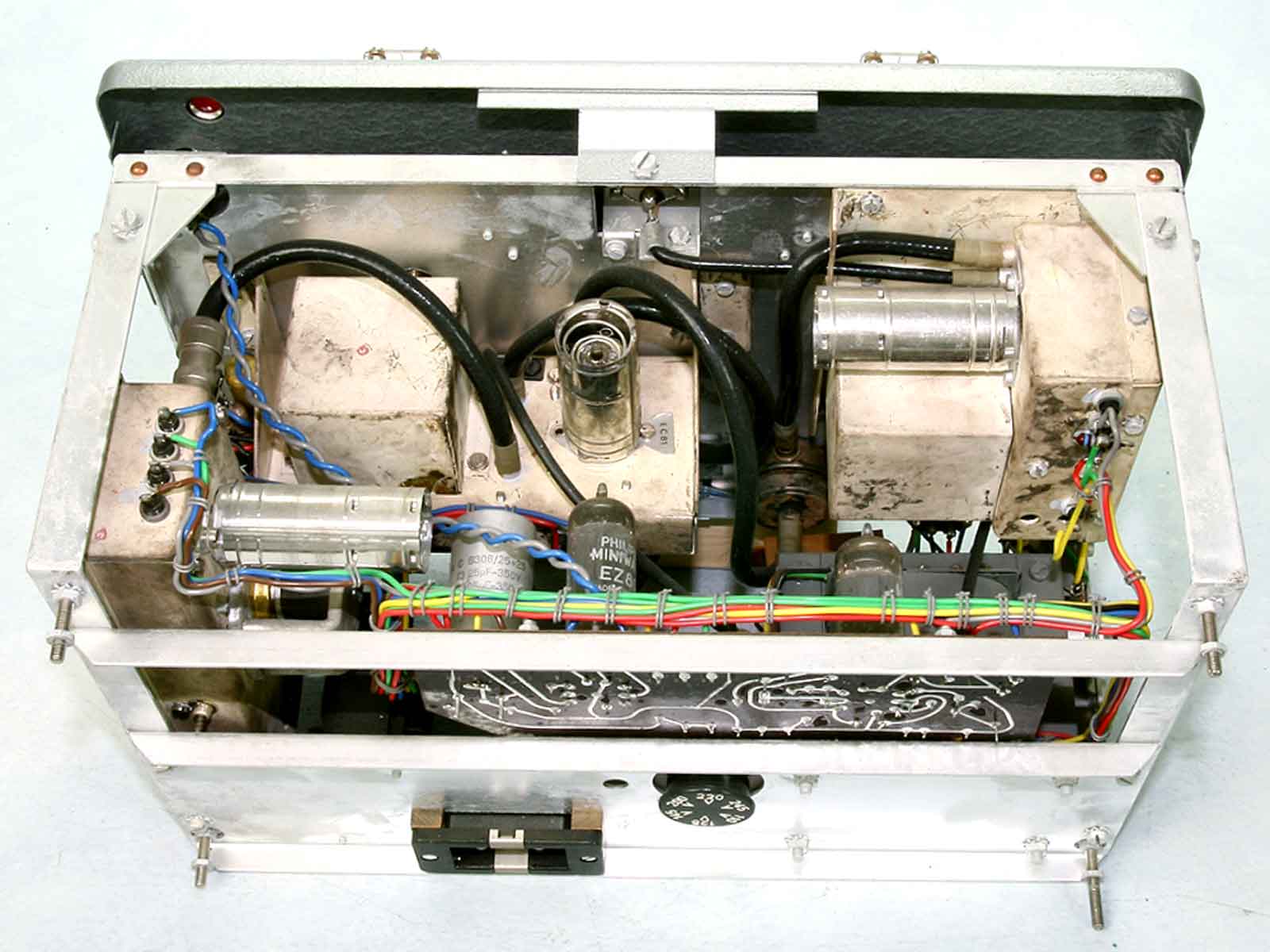

Nogmaals de bovenkant. (Foto van Arboga Elektronikhistoriska Förening)
Unit B.
Het enige deel dat nog in originele staat is.

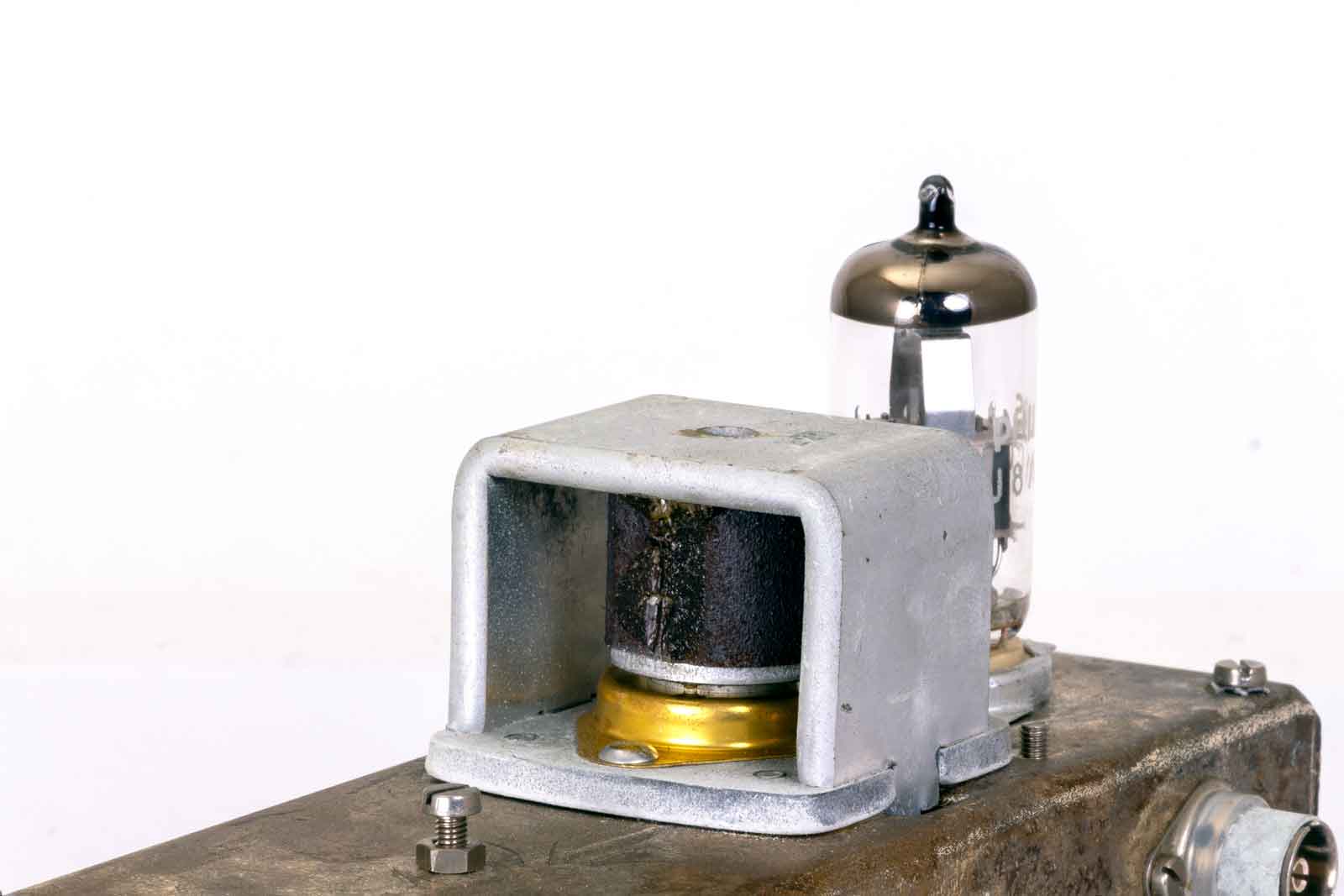

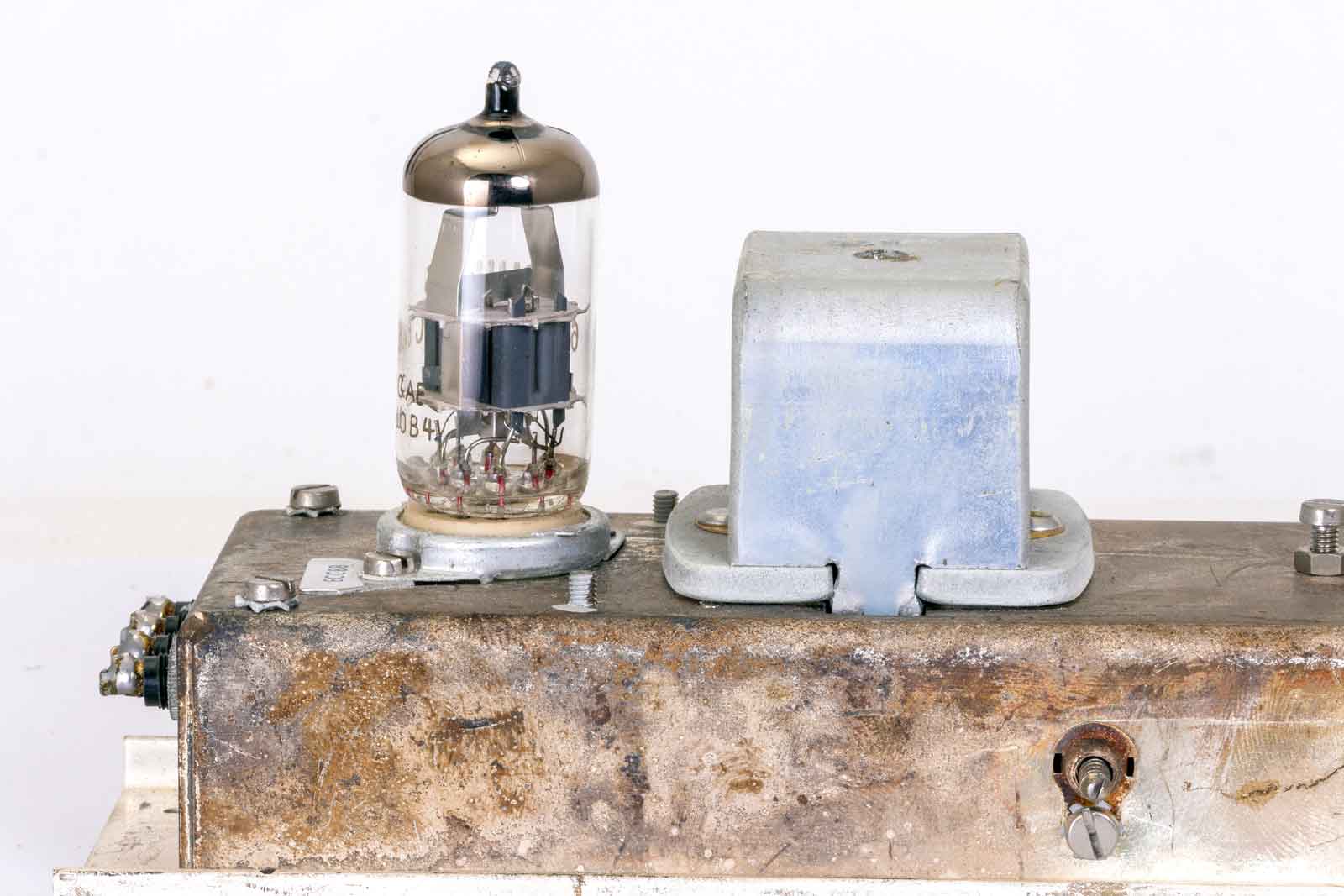

Unit B, de modulator. Links de ECC88 die maar voor de helft gebruikt wordt. Rechts daarvan een rechthoekig ding dat verdacht veel op het achterste deel van een luidspreker lijkt en dat ook klopt.

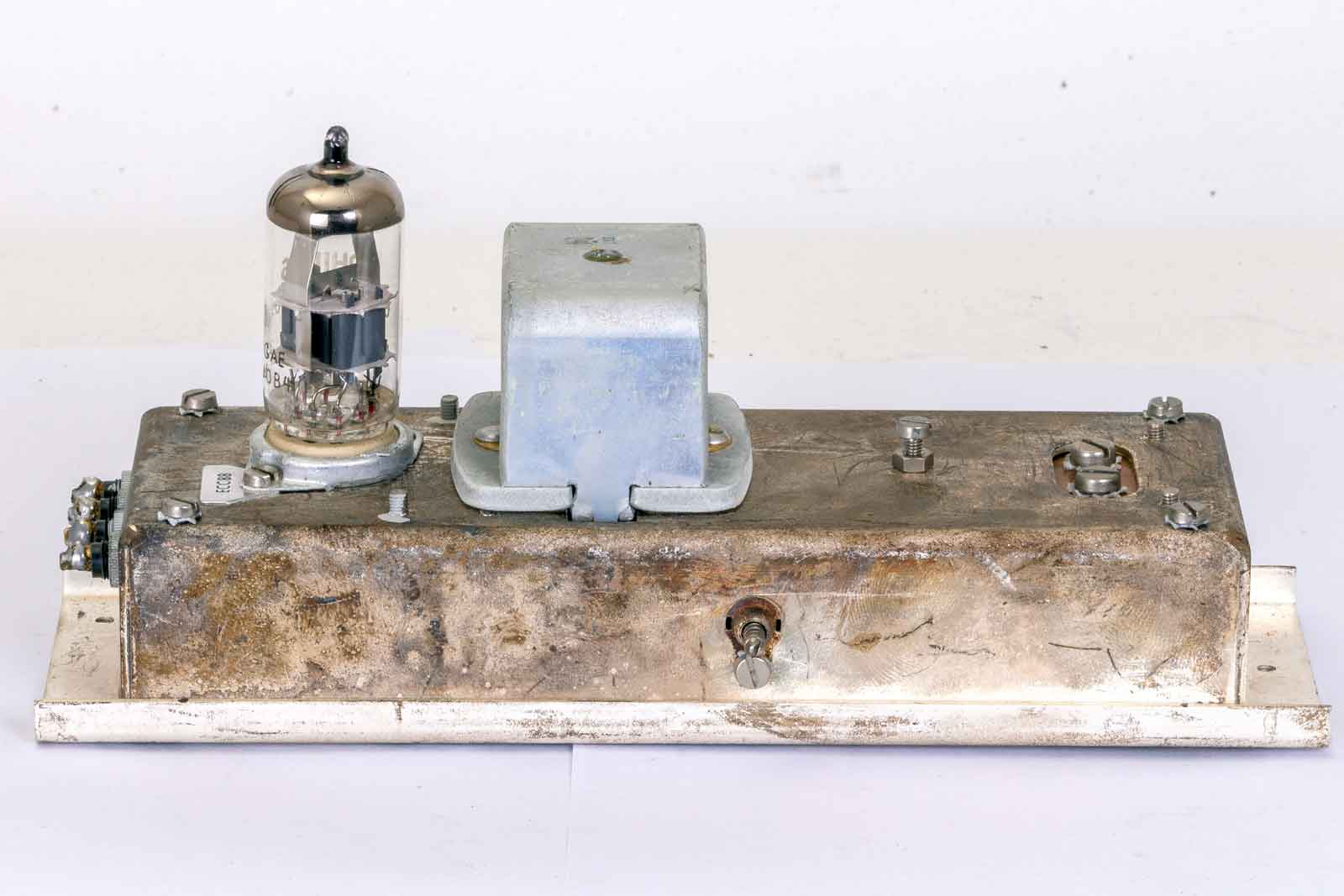

Het geheel in detail.
Het binnenwerk van het luidsprekerdeel.

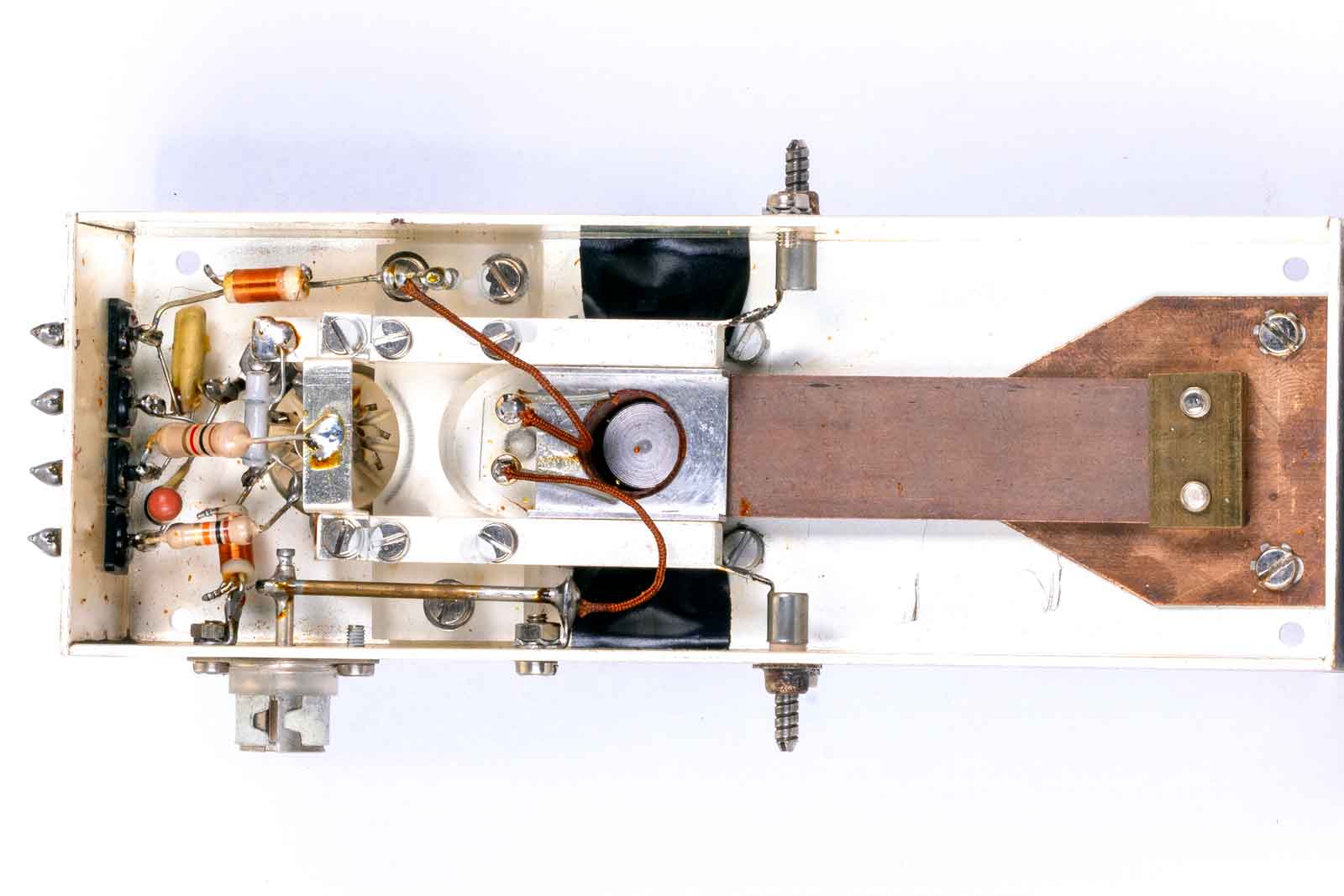

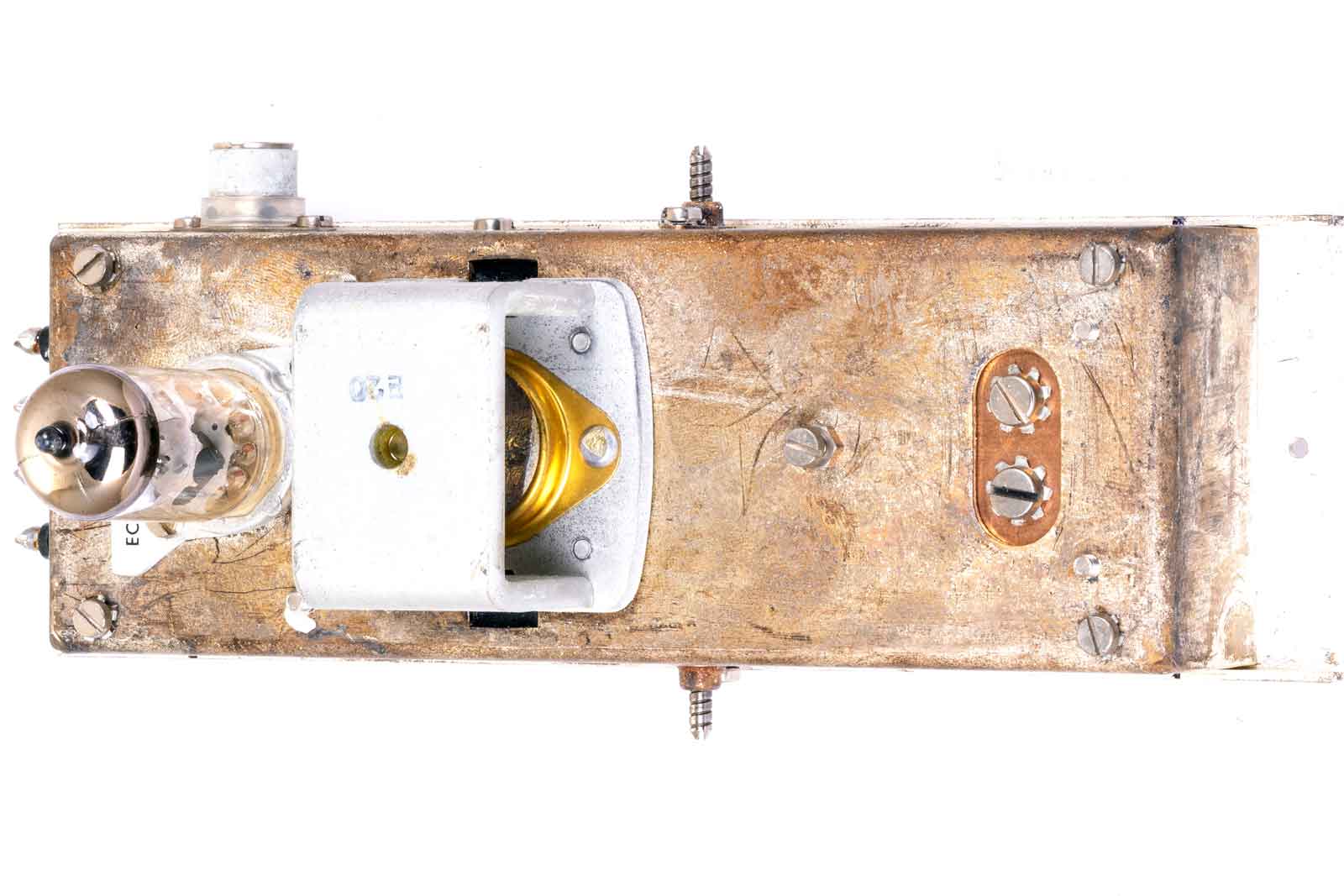

Bovenaanzicht . Rechts twee schroeven die de veer van het binnenwerk vasthouden.

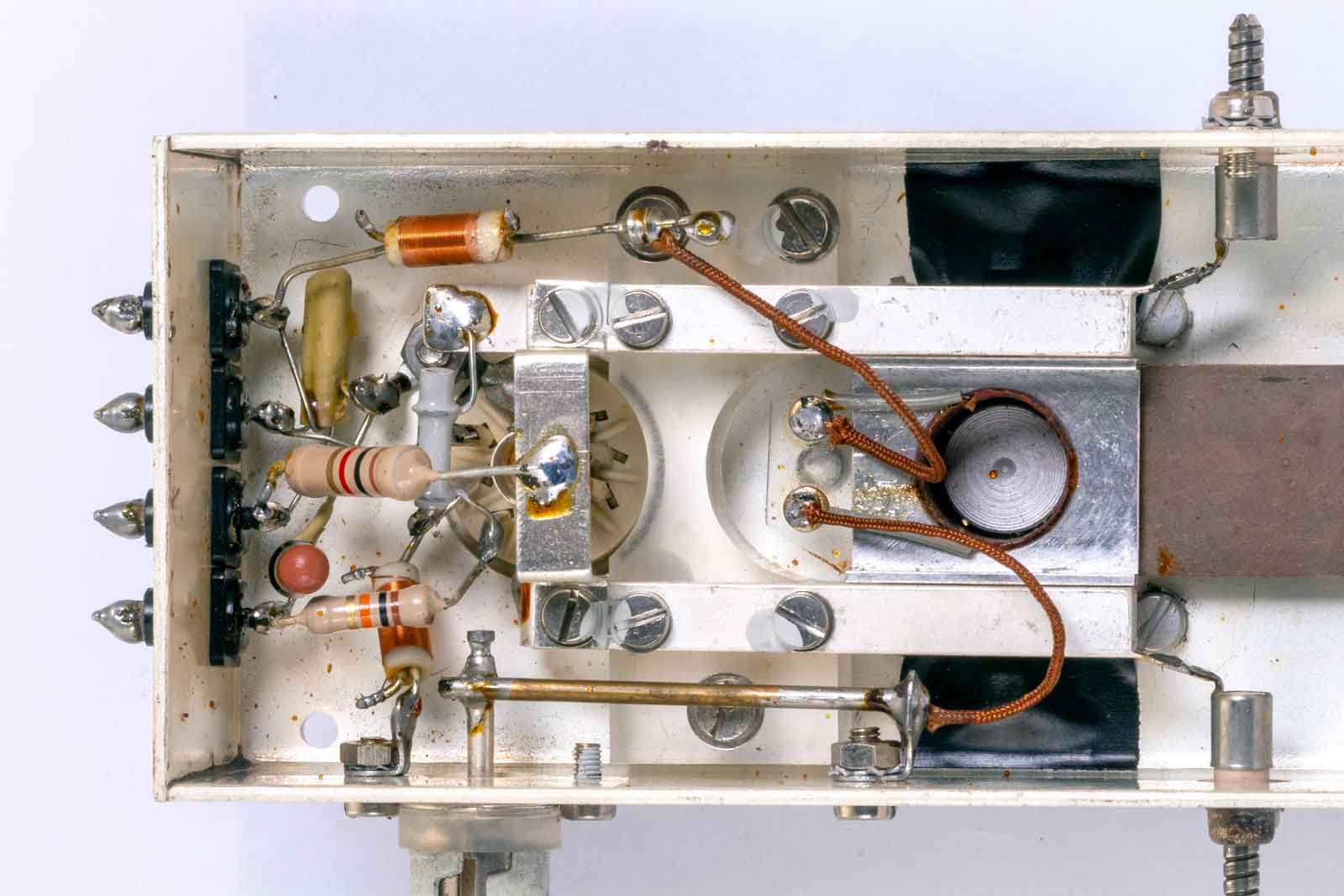

En zo ziet de geopende unit er uit. Details volgen hieronder.

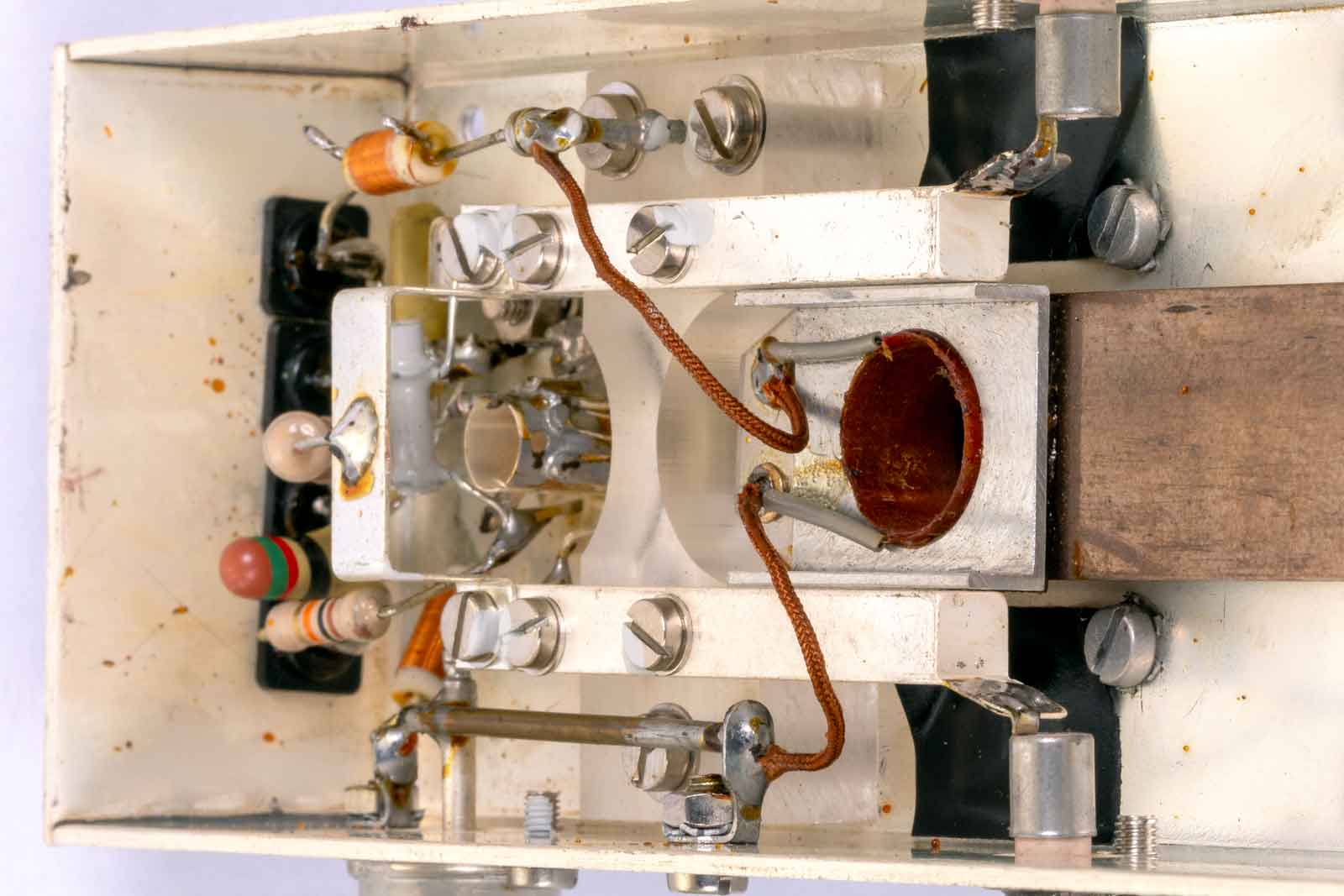

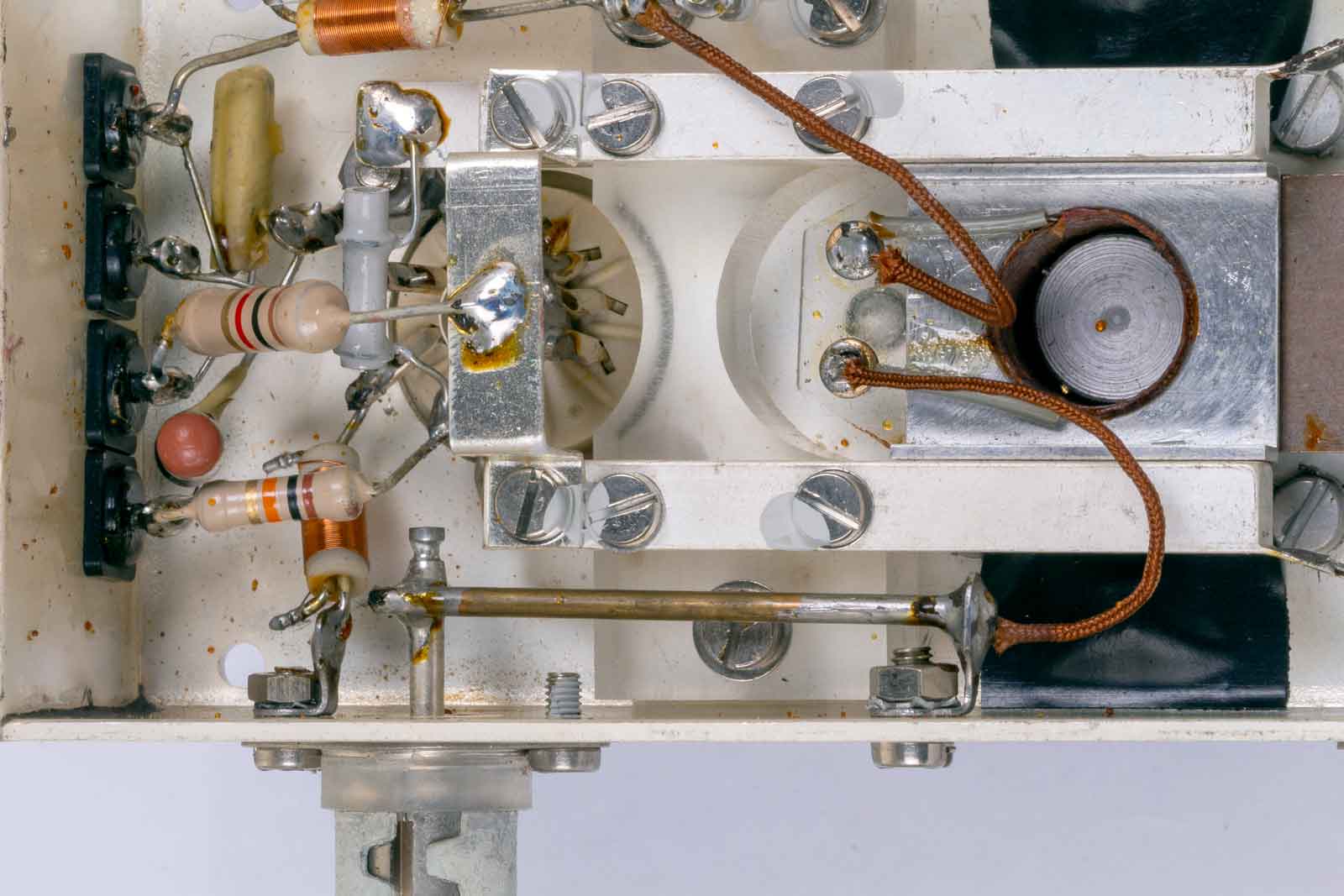

De buisvoet van de ECC88. De Lecher-kring die in het midden gevoed wordt via de 1 kOhm weerstand. De beide benen van de Lecherlijn zijn verzilverd.
Onder is de koppelwinding te zien die direct naar de uitgangs-socket gaat. In de Lecherkring is een beweegbaar U-profiel te zien. Dit metaal is verbonden met de spreekspoel van de luidspreker die gevoed wordt door de twee bruine felxibele draden. Het U-stukje is eigenlijk de luidsprteker conus, alleen een conus is verend. Dat is opgelost met een verend stuk koper of messing.

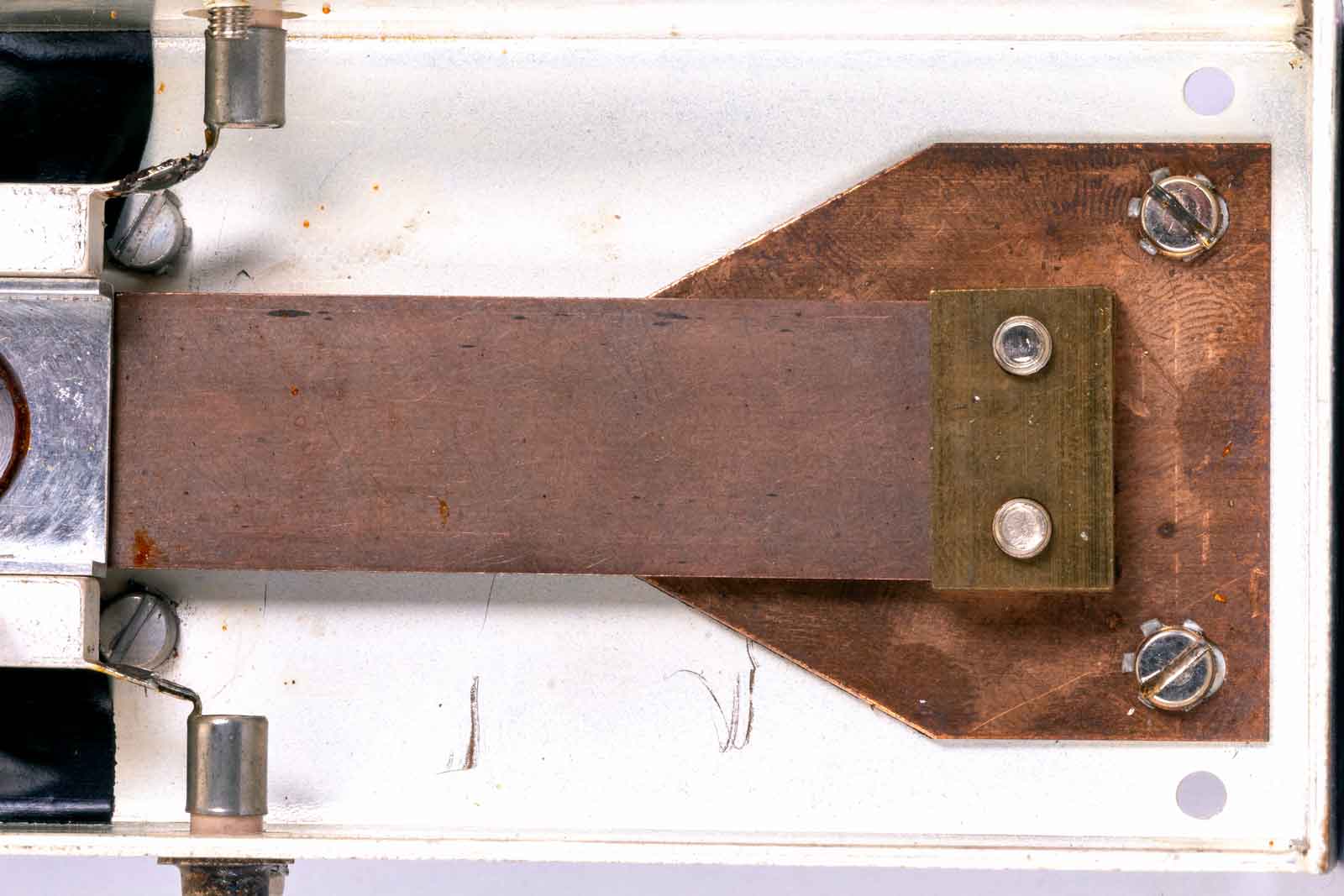

De veer is hier te zien. Door de beweging van de luidspreker die met een regelbare spanning van 50 Hz wordt gevoed, werkt het geheel als een variabele afstemcondensator. Kom d'r maar eens op. Prachtig.
Het geheel nog eens vauit een andere hoek.
De oscillator ( O2) , werkende op de centrale frequentie, wordt door middel van een elektro-dynamisch trilsysteem in frequentie gemoduleerd, zodat ook het mengprodukt een in frequentie gemoduleerd signaal is. De amplitude van de trilling van dit systeem kan (met 4 HF) worden gevarieerd en daarmee de frequentiezwaai. De HFspanning wordt gedurende de helft van elke zwaaiperiode onderdrukt (blanking), waardoor ook de nullijn op het scherm van de oscillograaf zichtbaar wordt. Deze onderdrukking kan worden opgeheven, in welk geval gedurende elke periode een dubbele figuur wordt geschreven op het oscillograafscherm.

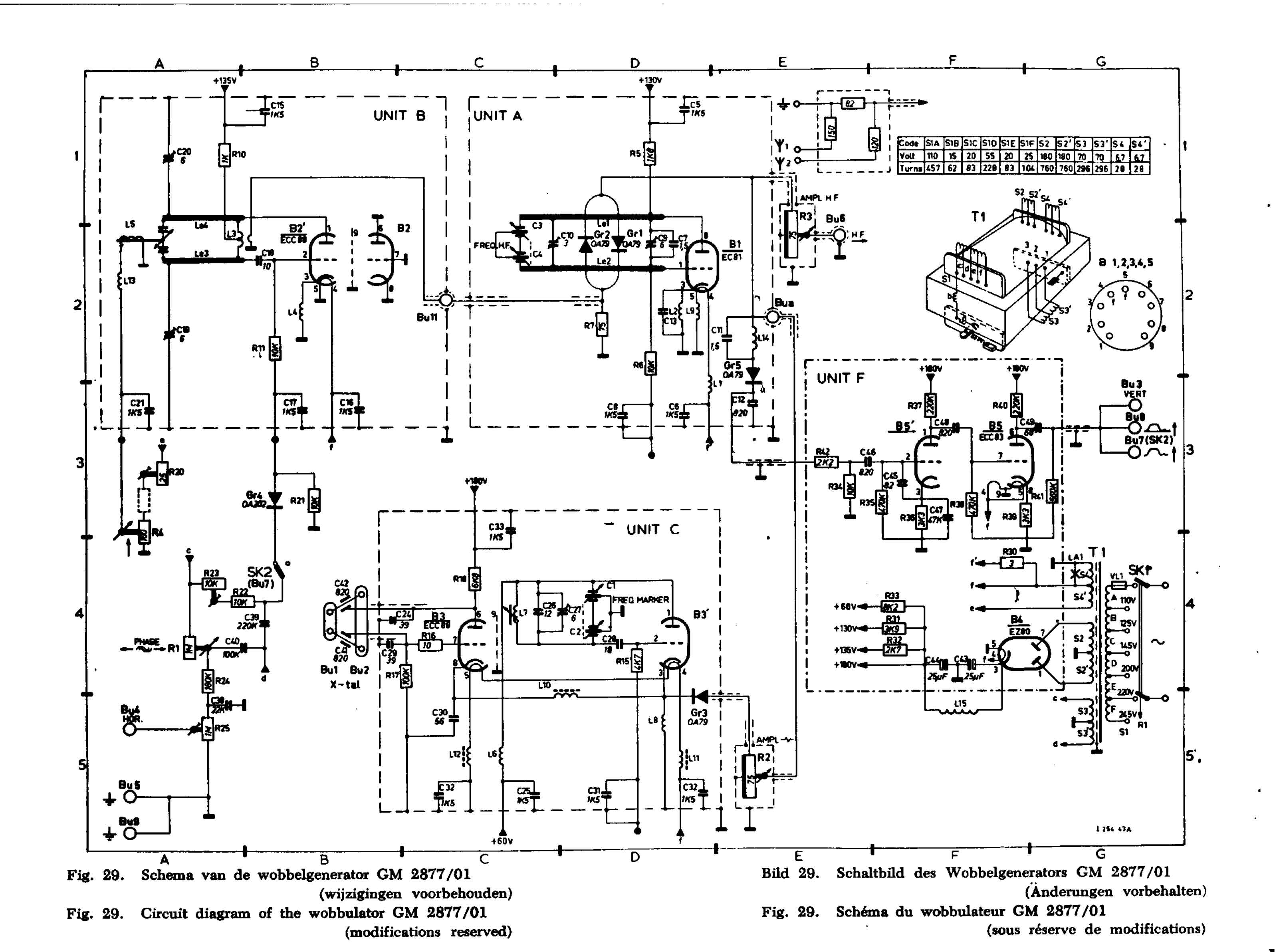

Het schema, links boven Unit B.
Nog wat documentatie in pdf.
