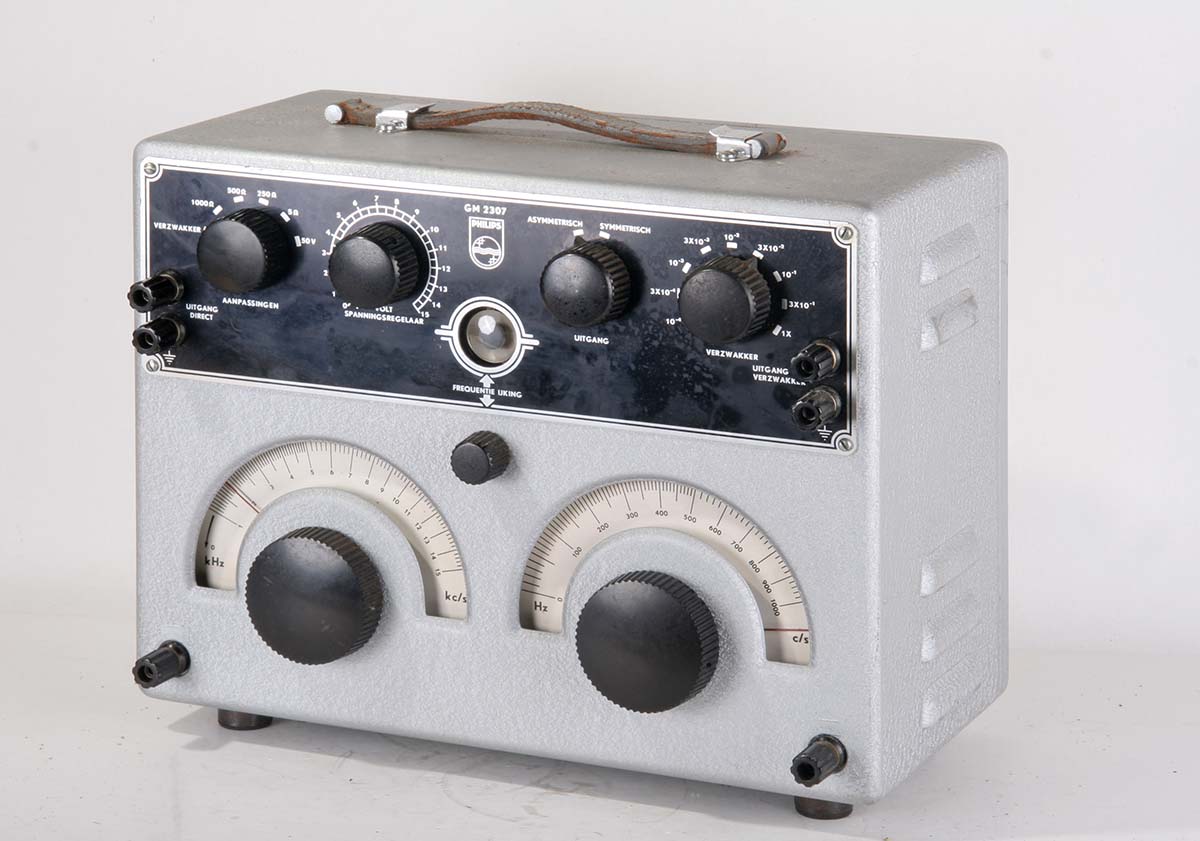

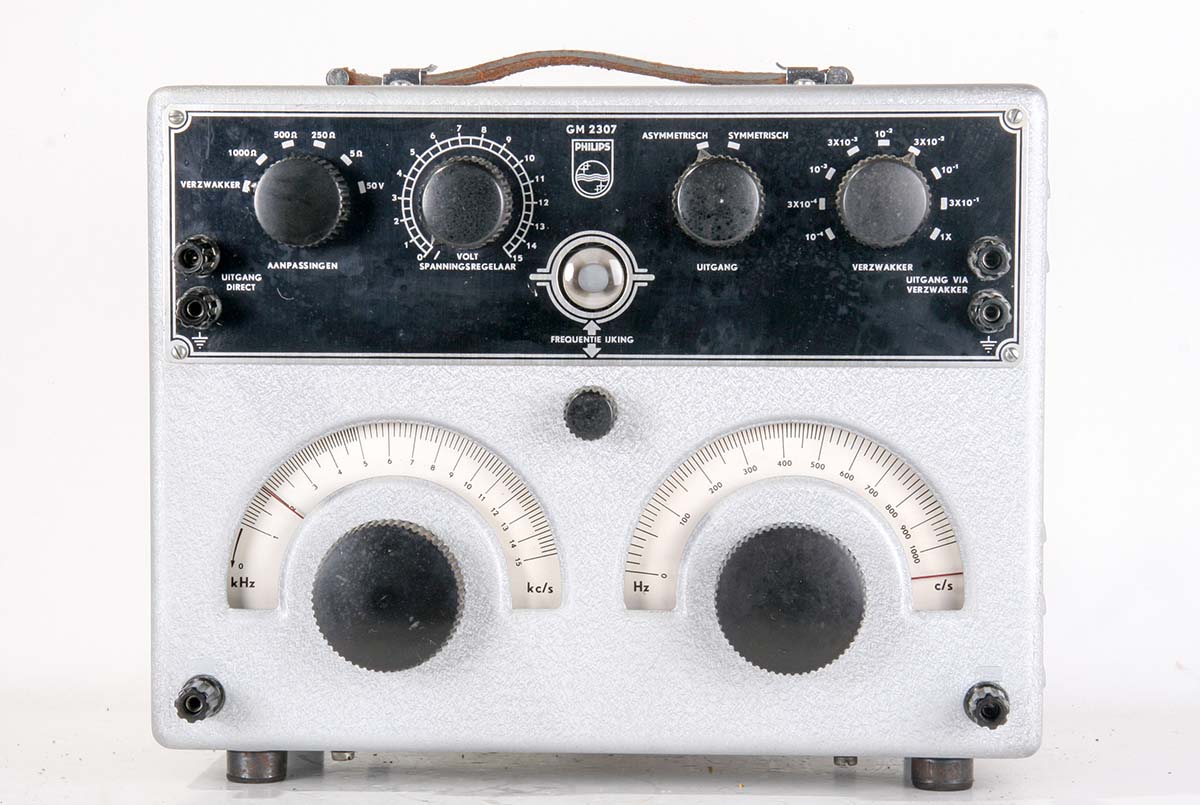

De GM 2307, een LF-signaalgenerator die volgens het zwevingsprincipe werkt. Dit is het type dat in 1951 op de markt kwam.
Dit is een wat nieuwere uitvoering van de generator die in 1947 op de markt kwam. De buizenbezetting is wat gemoderniseerd en de
kleur van de kast is een licht
soort hamerslag. Er is verder bezuinigd op glaasjes voor de instelschalen.
Het gewicht van dit instrument bedraagt ook ca. 12 kg, evenals zijn voorganger.
In tegenstelling tot het eerste type uit 1940, zijn de verzwakkerknoppen ed. aan de bovenzijde geplaatst en de frequentie-instelling aan de onderzijde.

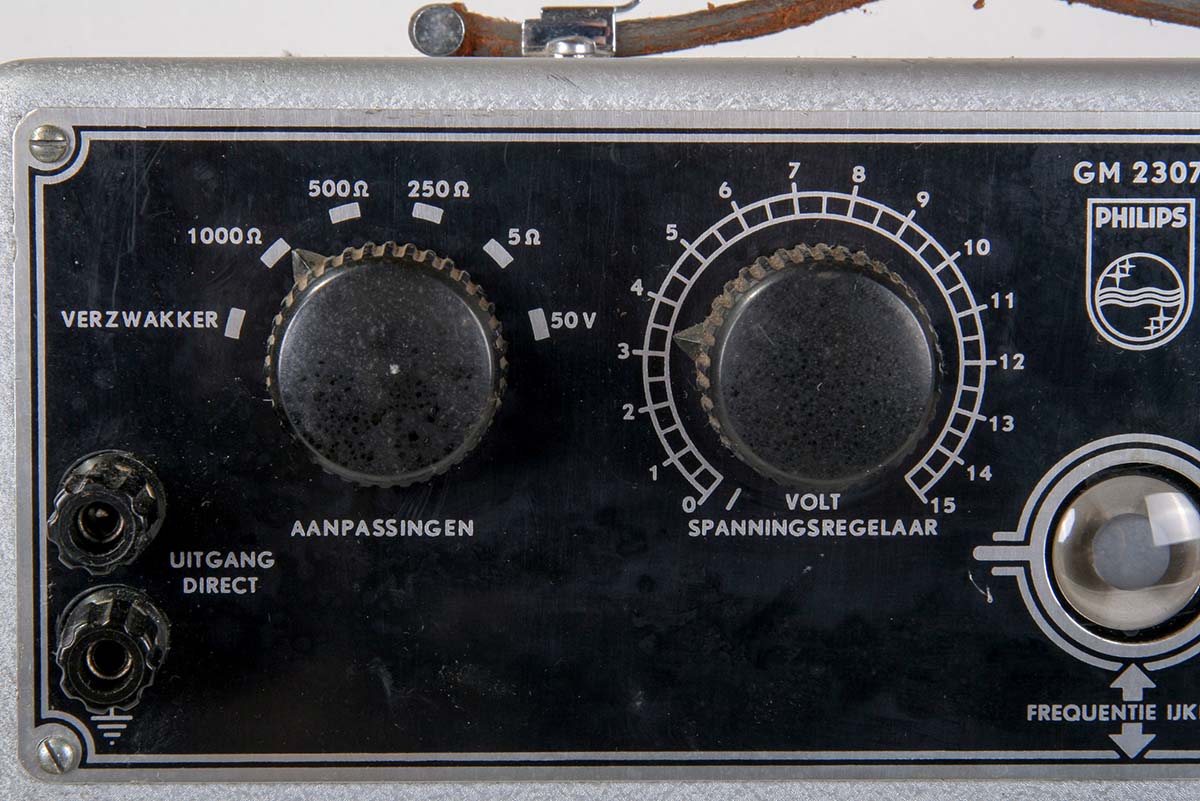

De aanpassingen en de spanningsregelaar. Het afstemoog moet heel langzaam of helemaal niet knipperen op de stand 0 van beide frequentieregelaars.
Is dat het geval, dan is de ijking juist en is de aanduiding van de frequentieschalen redelijk nauwkeurig.

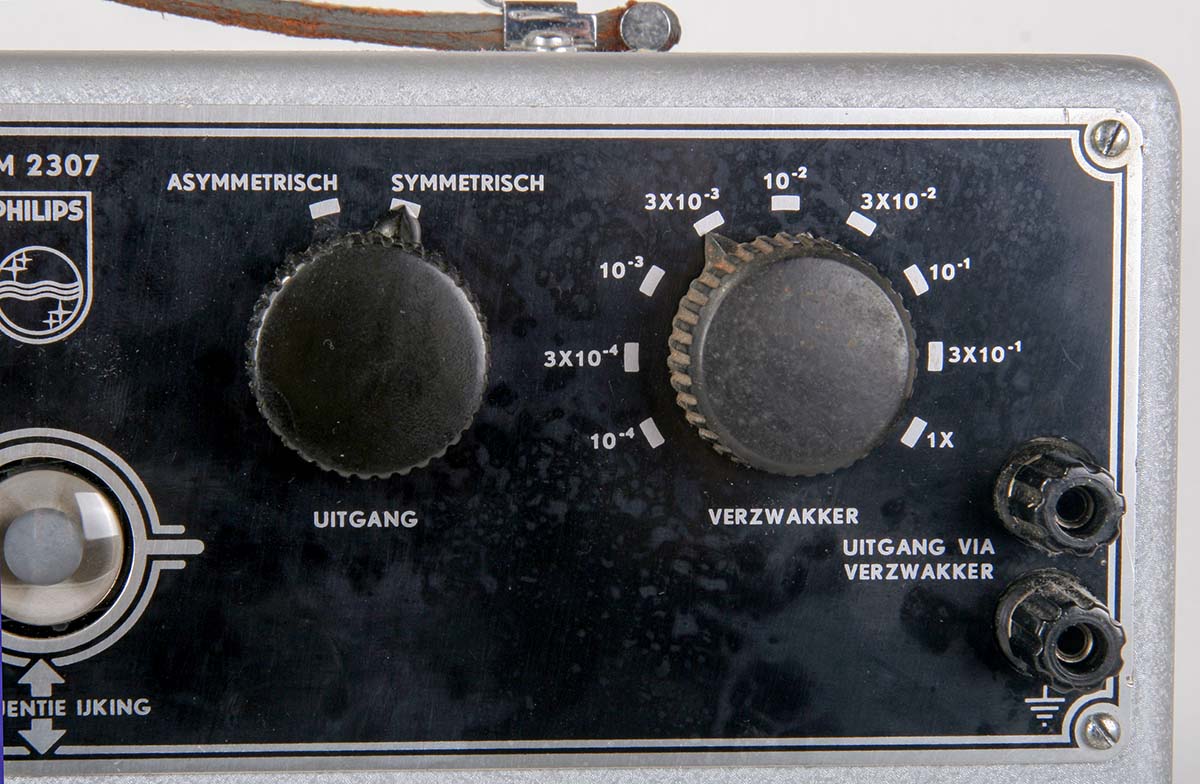

Aan de rechter kant de symmetrie-schakelaar en de stappen-verzwakker met bijbehorende uitgang.

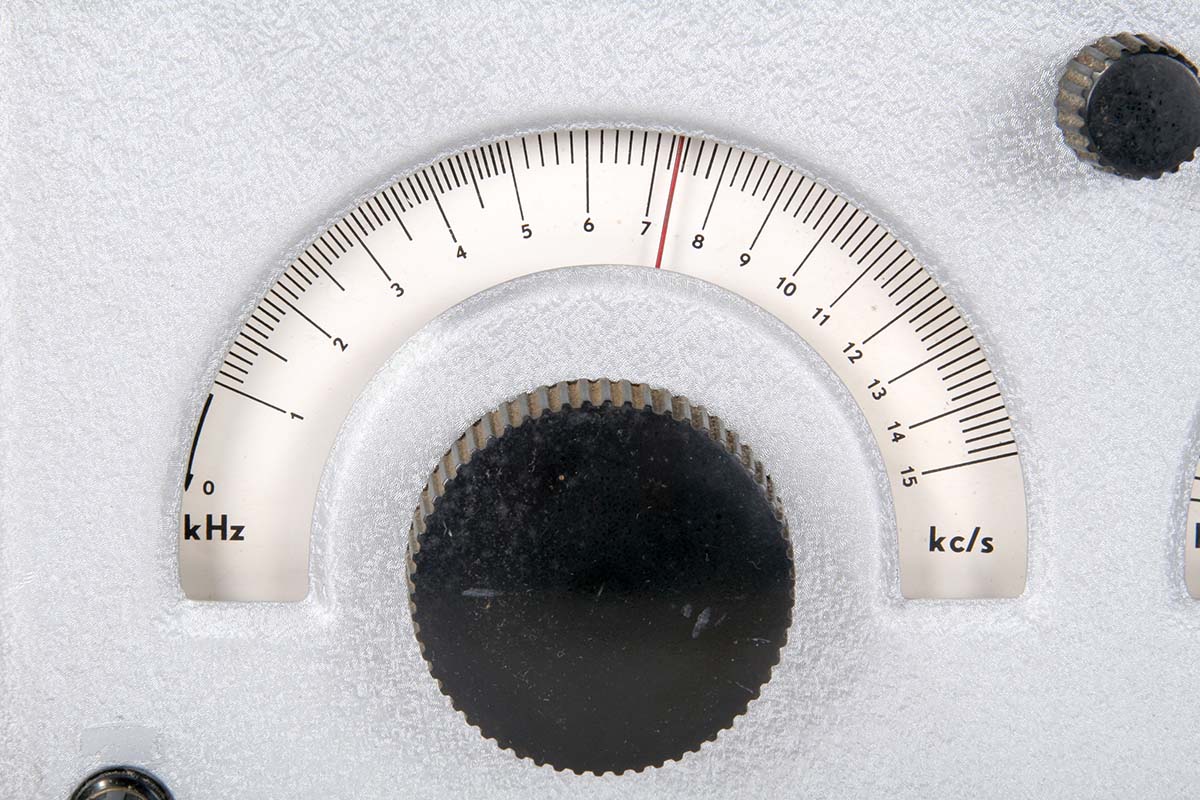

Links de schaal van de kHz/kc/s instelling.

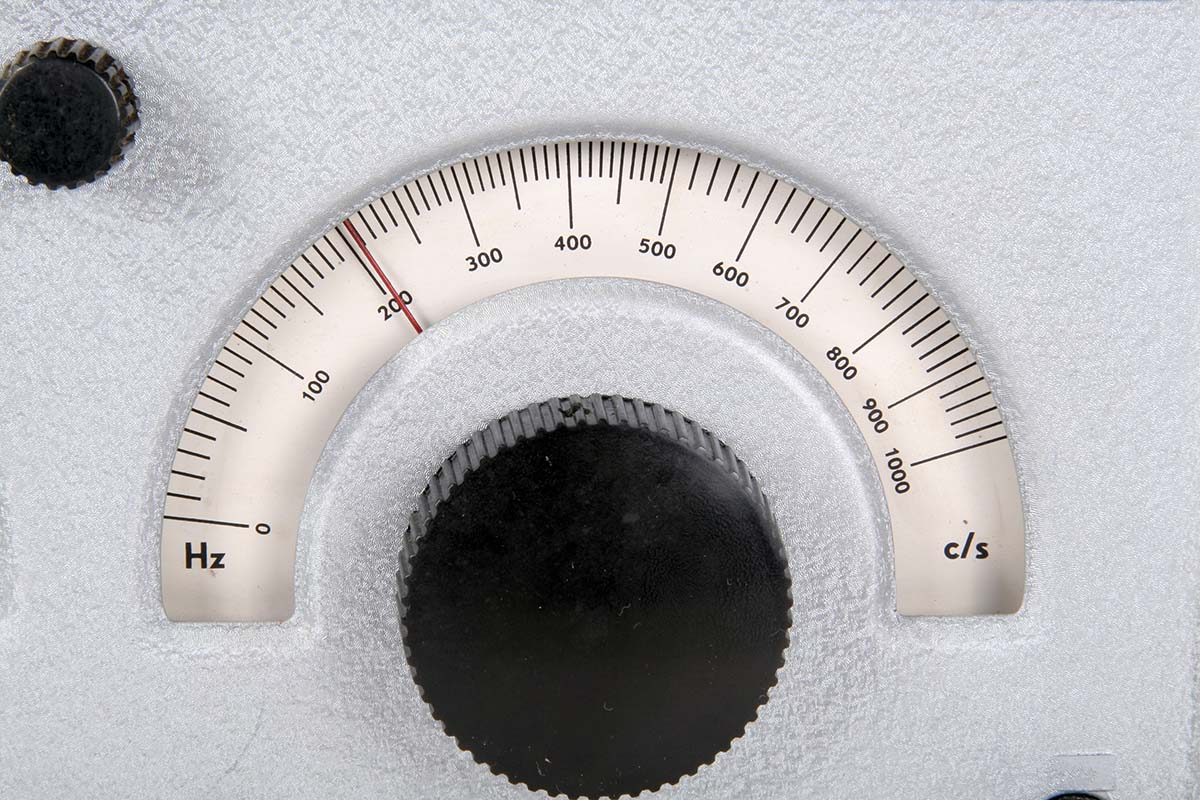

Rechts natuurlijk de Hz/c/s -schaal.
De globale gegevens van het instrument ( De details staan in de bijgevoegde pdf-documenten, zie onder aan de pagina)
Afmetingen: Breedte 34 cm, hoogte 25,5 cm en lengte (met knoppen) 20 cm.
Gewicht: ca. 12 kg
Verbruik: ca. 40 Watt
Frequentiebereik: 30 --- 16000 perioden/sec.
Nauwkeurigheid : 1% tusschen 200 en 16000 Hz. en 2 Hz afwijking tussen 30 en 200 Hz.
Buizenbezetting en functies:
| Type | Functie |
| ECH42 | Triode-Hexode |
| EF6 | Penthode |
| EFM1 | Penthode-kathodestraal-indicator |
| EBl21 | Penthode |
| EZ2 | Gelijkrichter |
| 150A1 | Neon stabilisatiebuis |

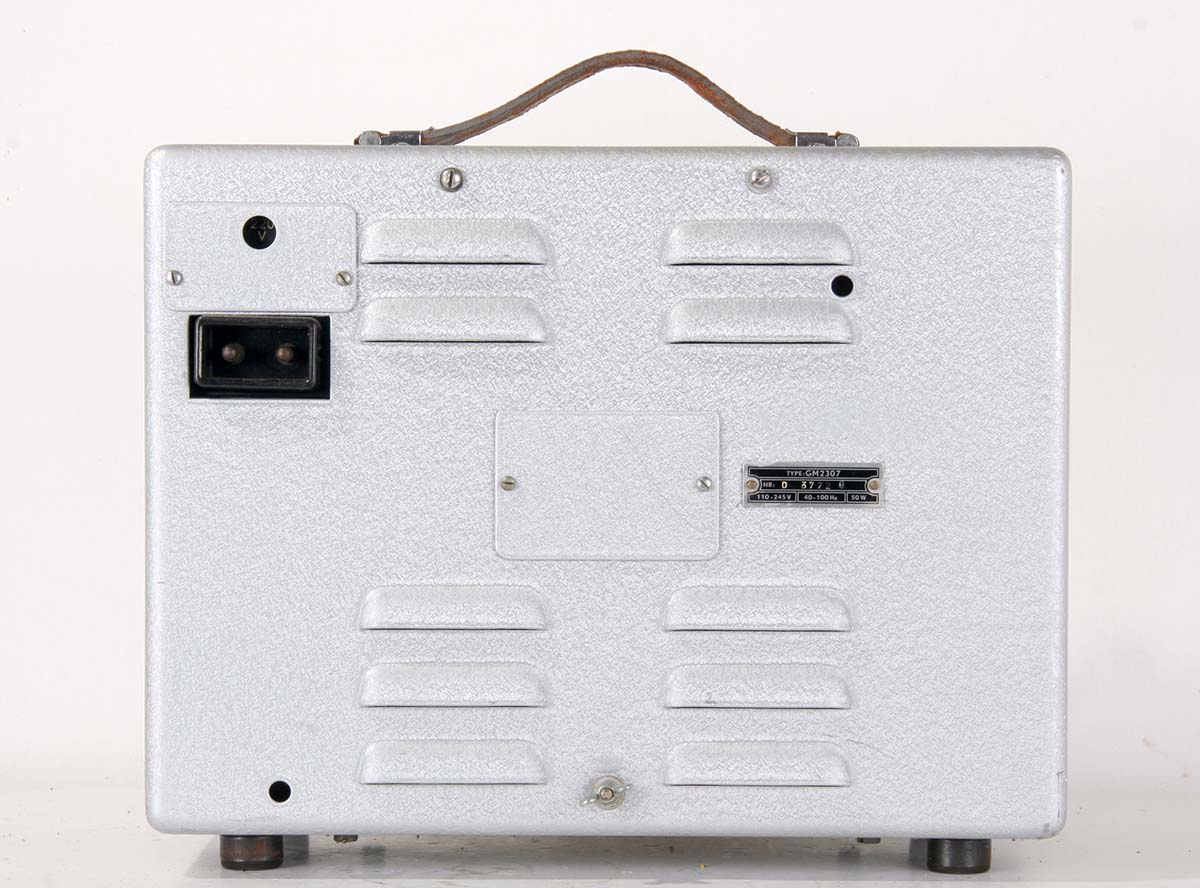

Achteraanzicht met de beroemde apparatenstekker en het aardingsschroefje.

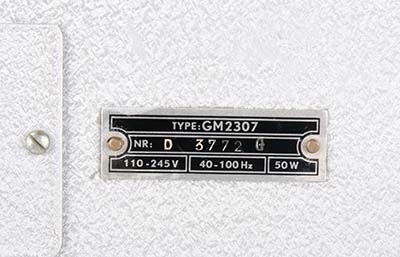

Het typeplaatje.

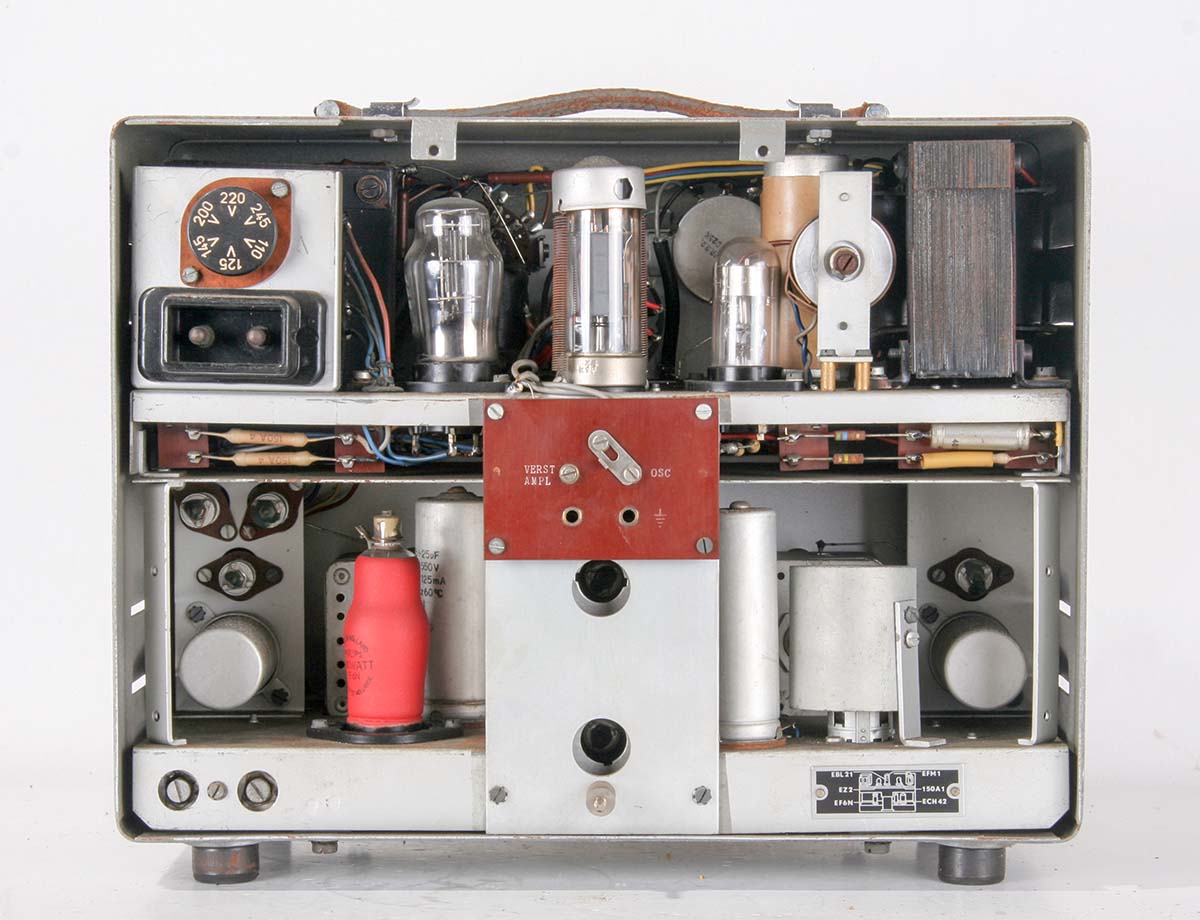

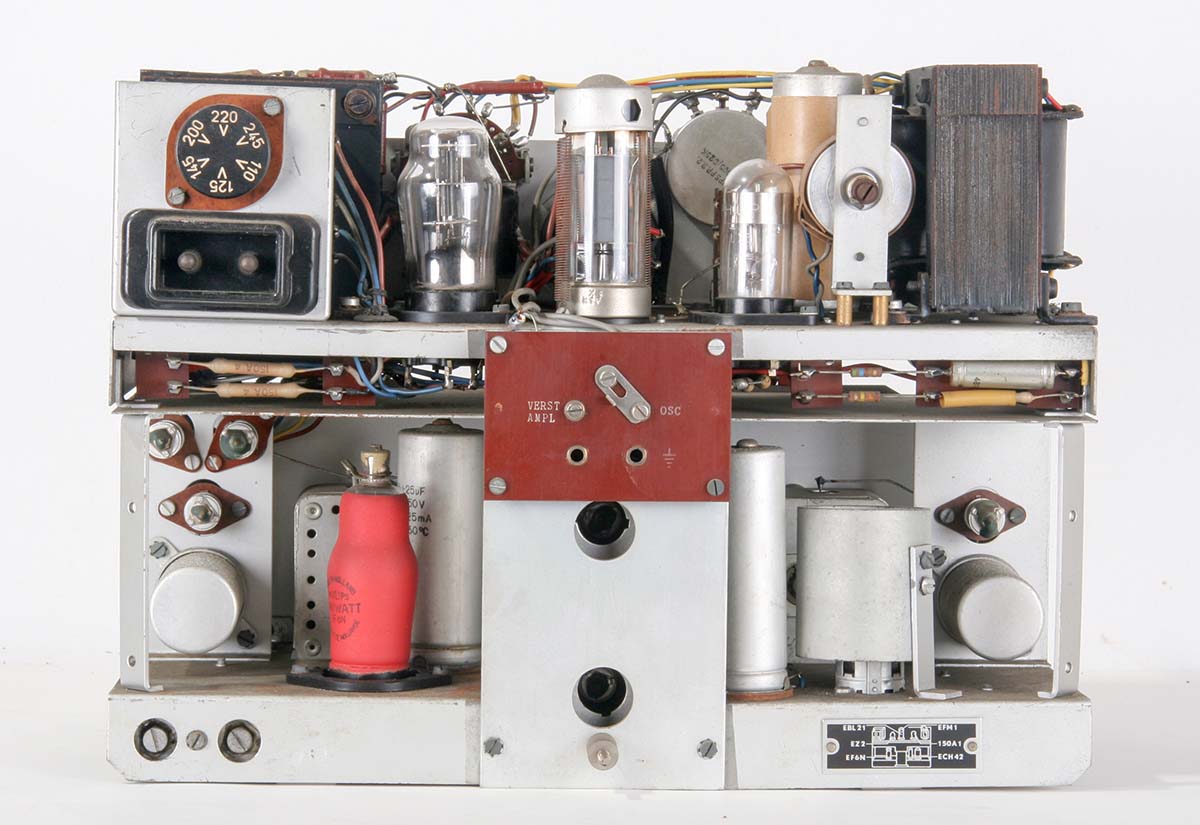

Met verwijderde achterplaat.
Op de bovenste etage zijn de gelijkrichter, de eindbuis en de stabilisator gehuisvest. Verstandig, omdat hier de warmte producerende elementen staan, de warmte naar boven gaat en zodoende de onderliggende frequentiebepalende componenten nauwelijks beïnvloedt. Dat heb ik wel eens anders gezien, van een gerenommeerde meetinstrumenten firma...
Ook bij het ontmantelen van dit apparaat moesten vele schroefjes en knoppen worden verwijderd.

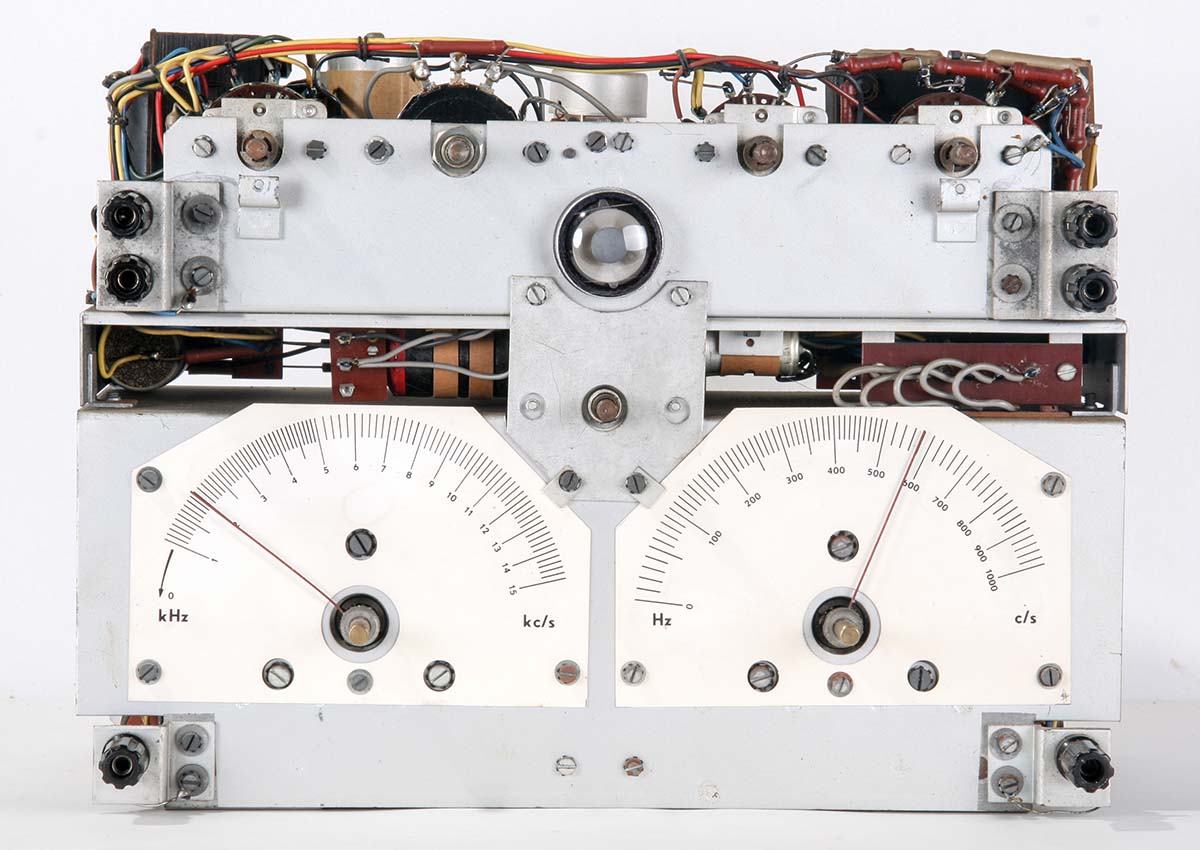

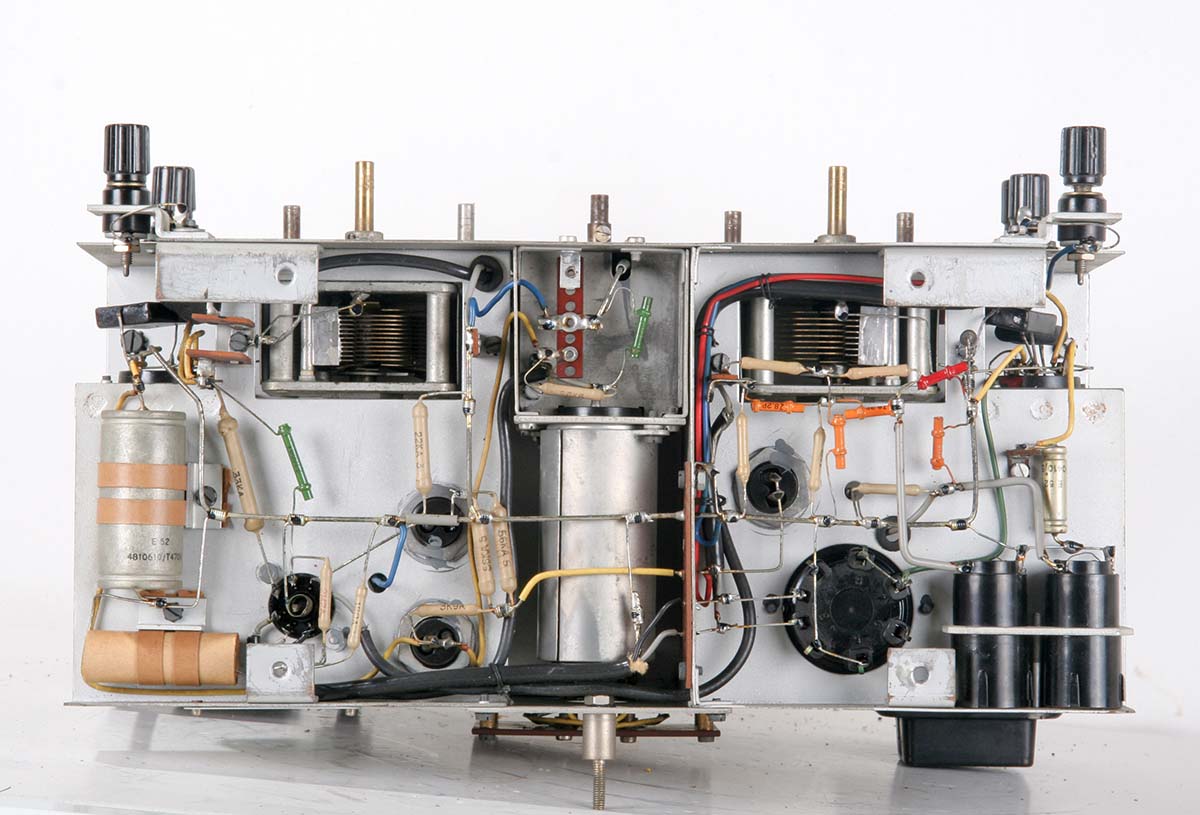

De voorkant met de beide afstemschalen en de rest van de bediening. De bedrading is van beduidend betere kwaliteit, vergeleken
met 1947 uitvoering.

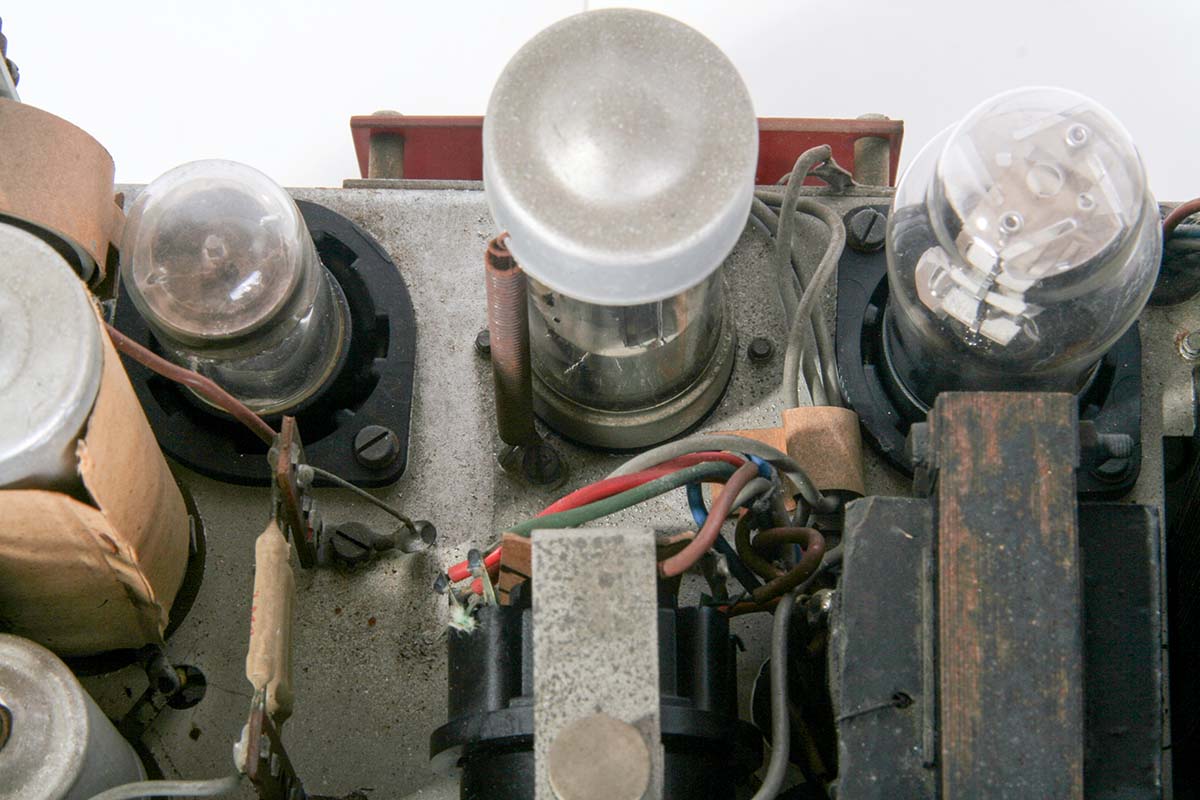

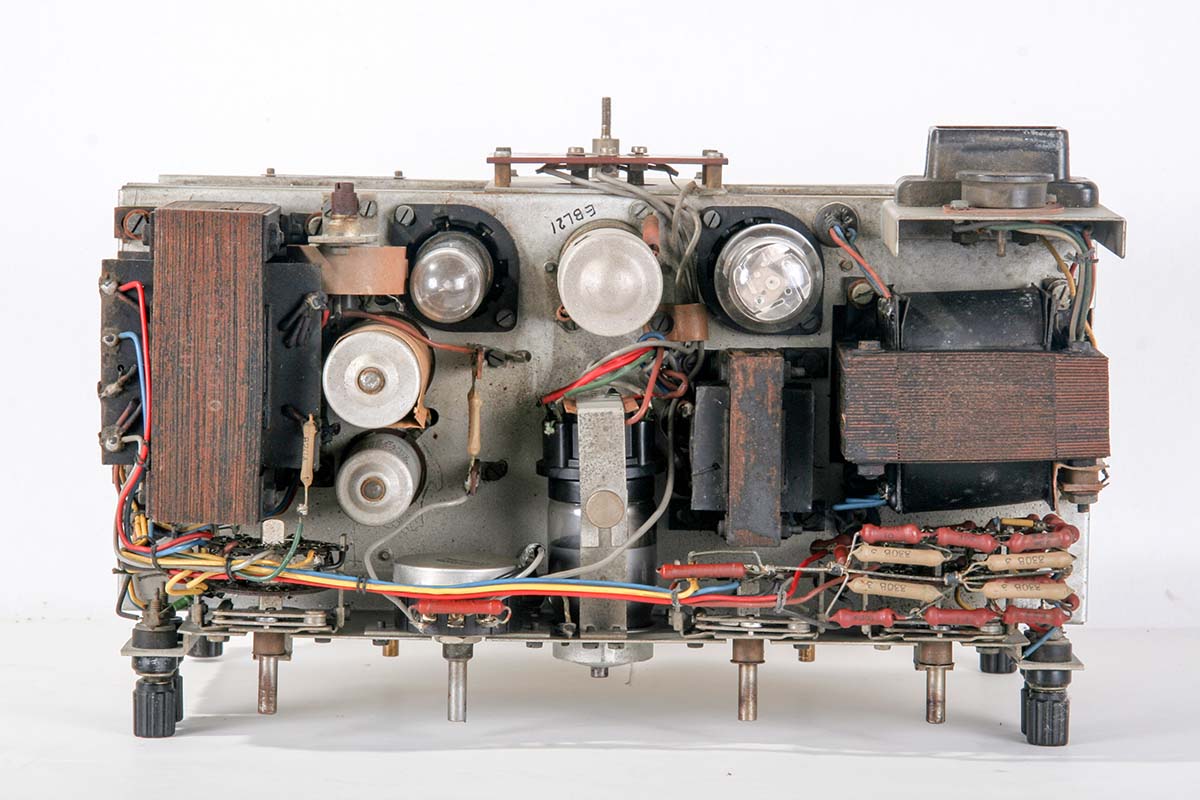

De bovenkant met twee vrij zware trafo's, de EFM1 is volgens de Philips-voorschriften met steun en schroefje bevestigd.
Geen asbestvezel om de EBL21 vast te houden.
Achteraanzicht zonder kast.

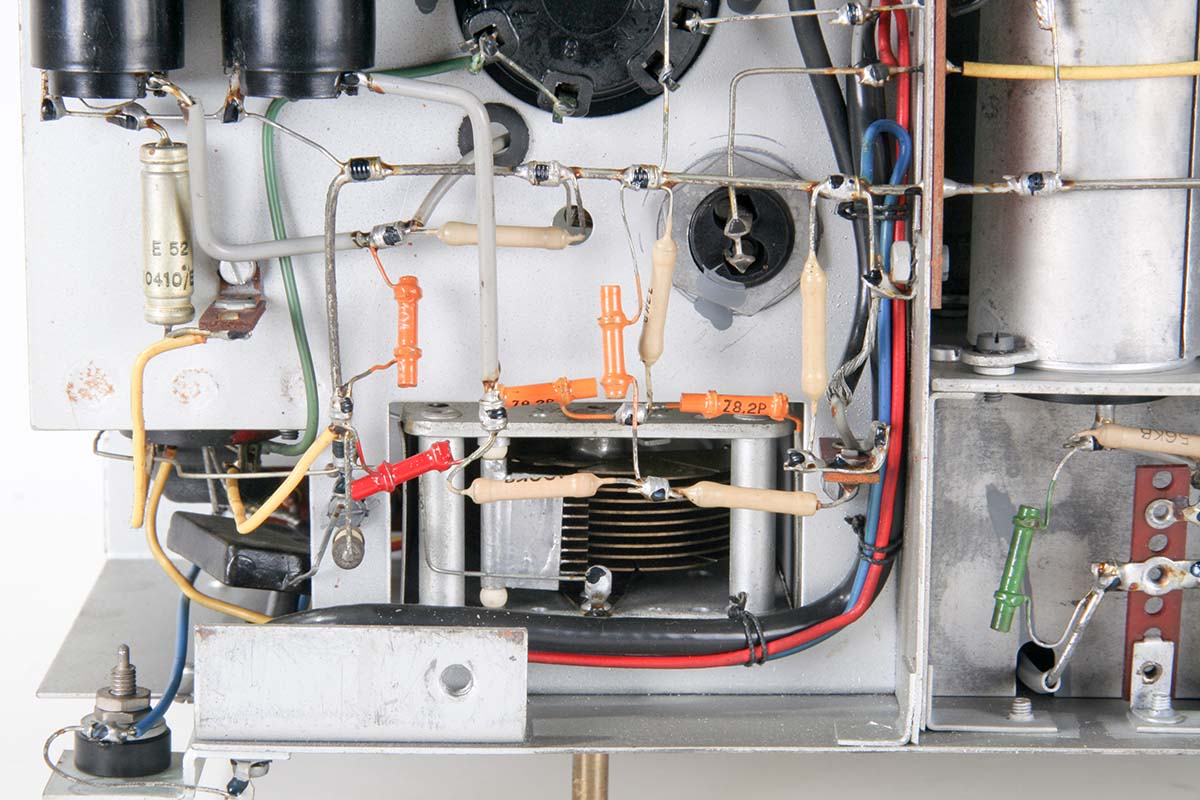

De onderkant van het toestel. Ook hier zijn de twee afstemcondensatoren te zien.
Een afstemcondensator.

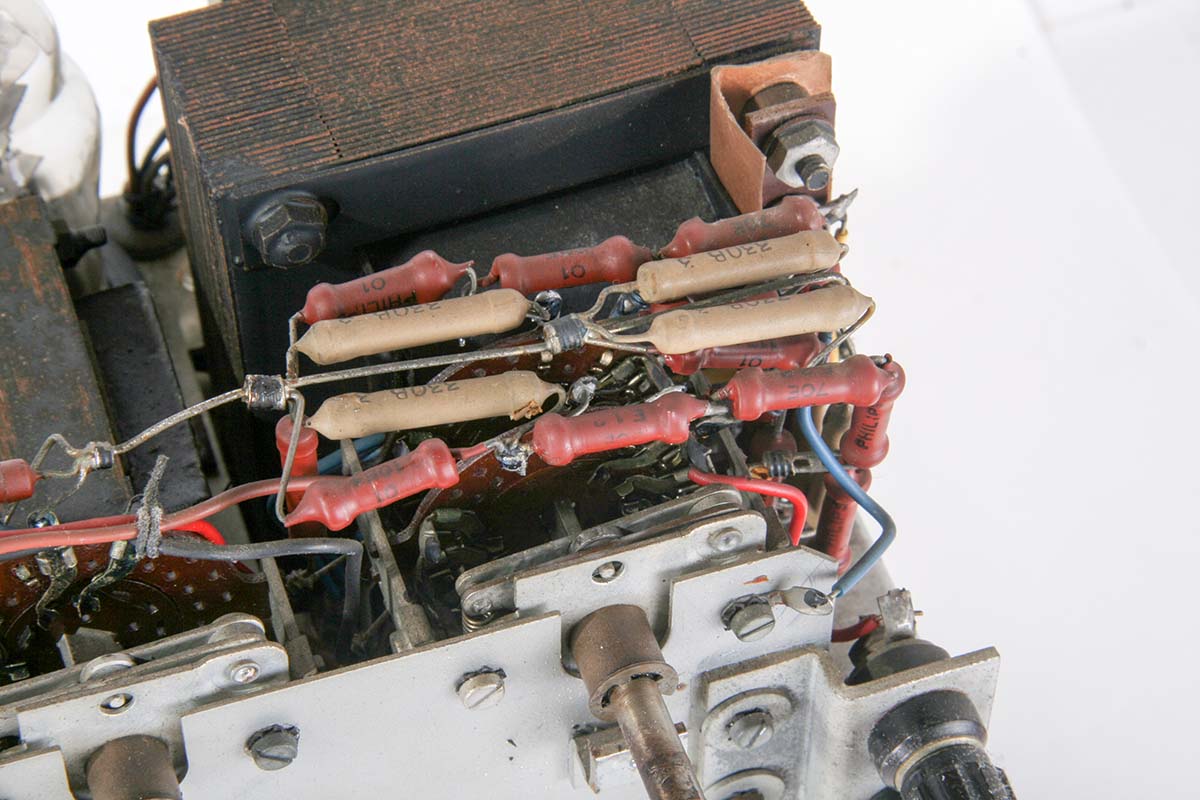

De stappenverzwakker.

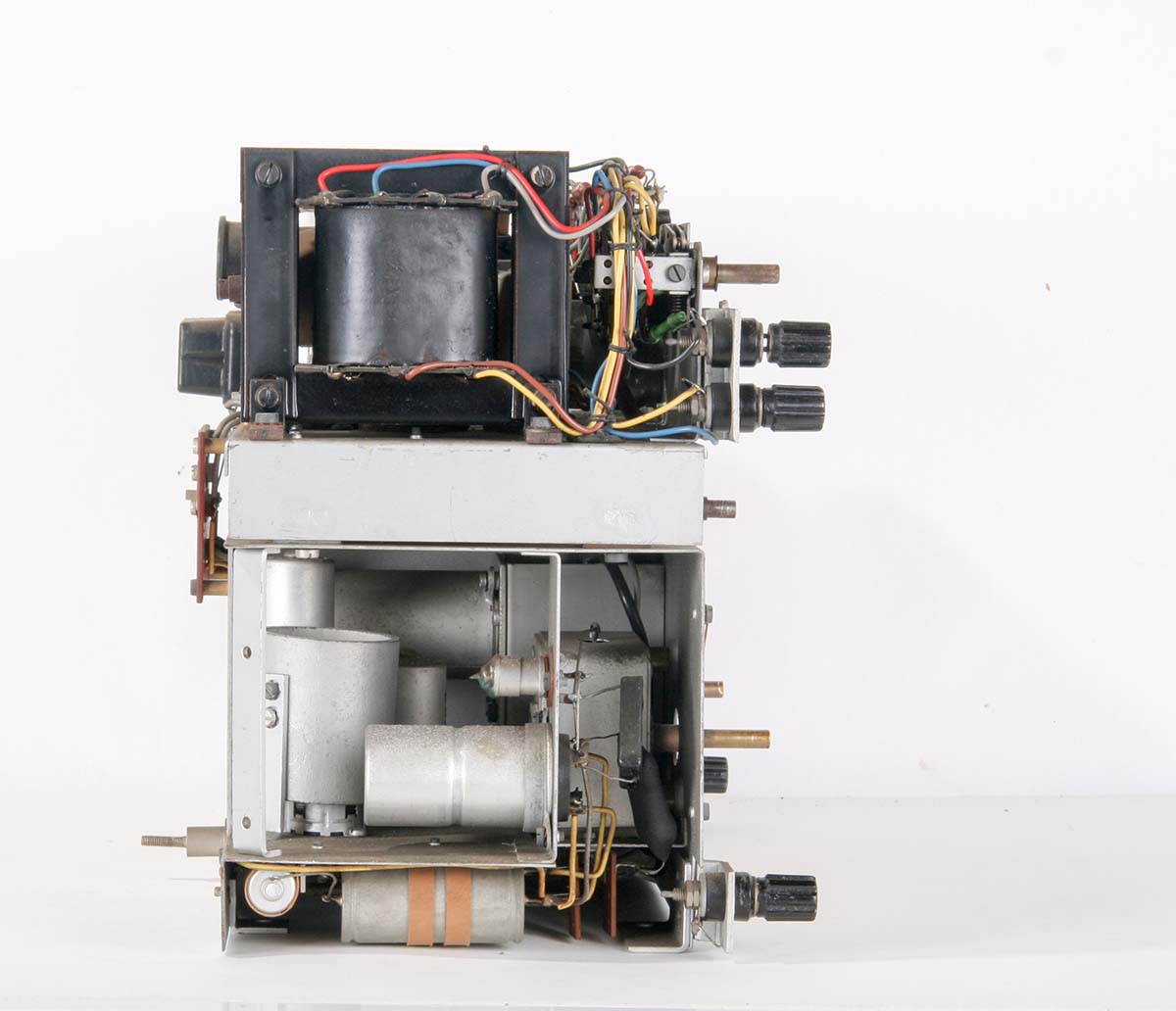

De linker zijkant.

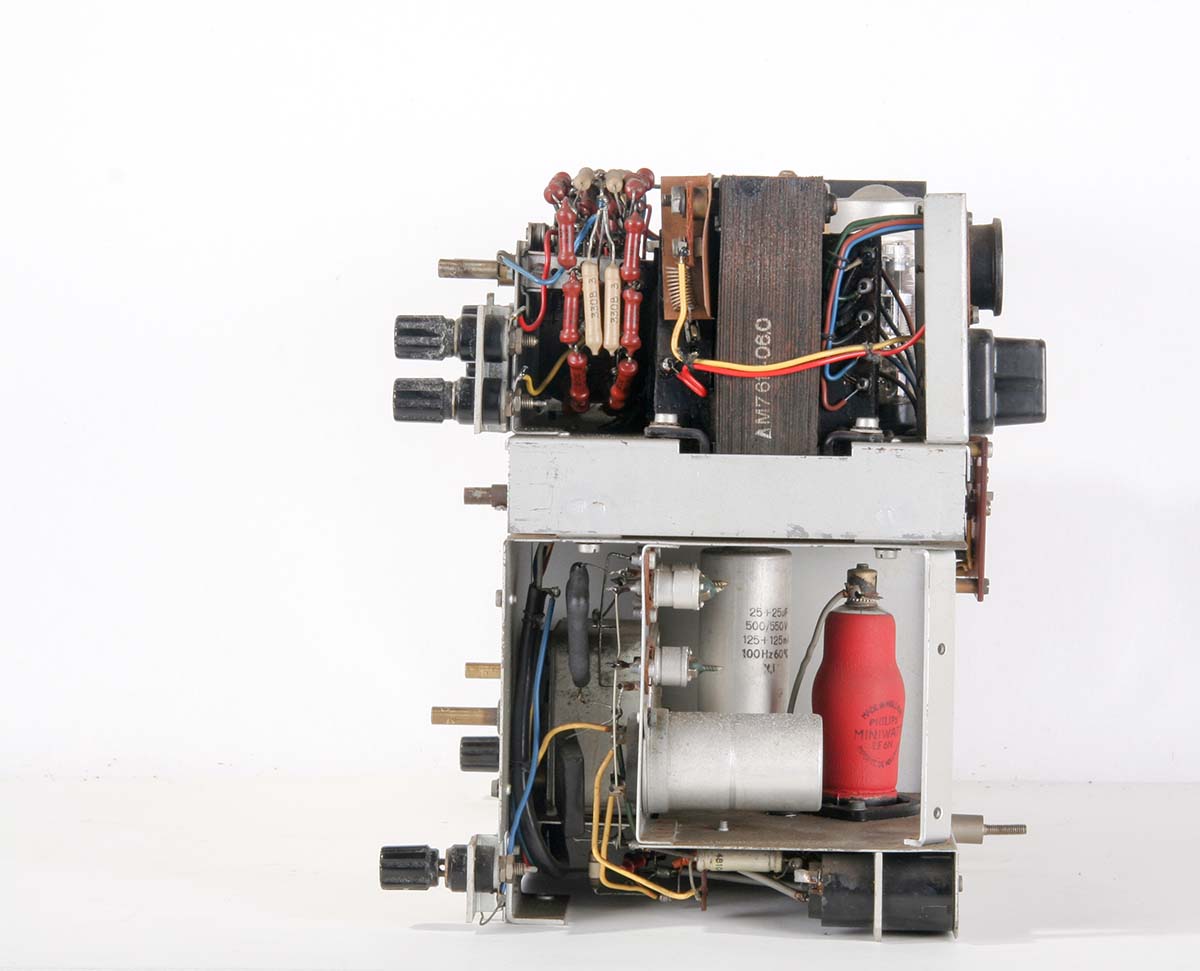

En de rechter zijkant.

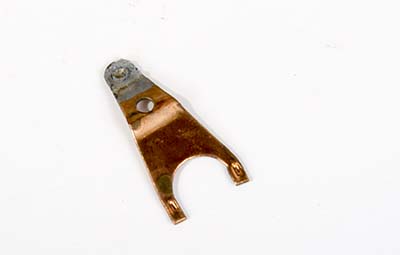

Bij het ontmantelen viel het onderstaand onderdeeltje uit de kast. Het lijkt op de arm van een potmeter maar ik weet het niet. Wie wel ???
????????
Deze uitvoering is niet meer uitgerust met de beruchte teerknollen maar met betere condensatoren.
Dan zijn hier weer, dankzij de BAMA database, de benodigde documenten:
--
