HF Ontvanger R209 Mk.II

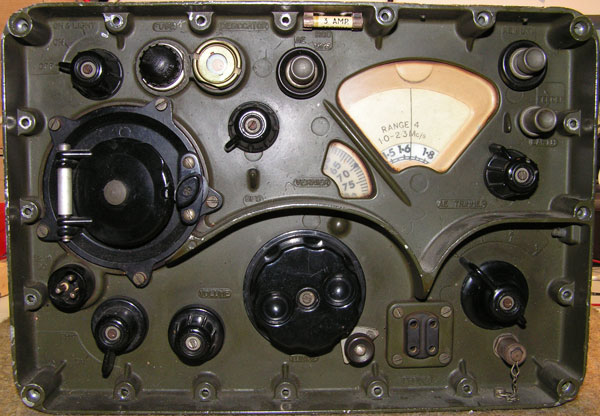

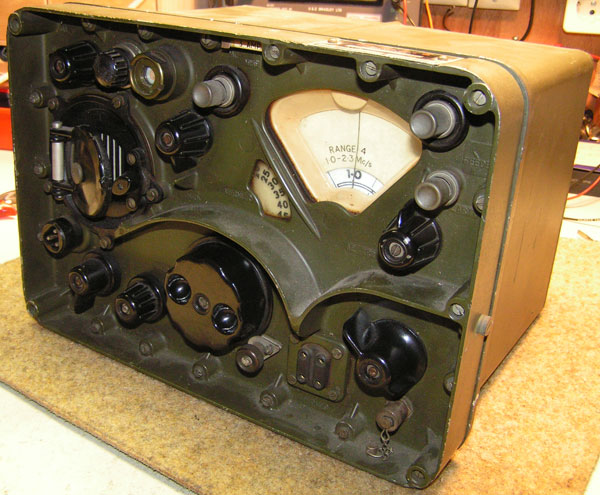

Dit is de R-209 MK 2, met een voedingsspanning van 12 Volt, een MF-uitgang, een zekeringhouder en een extra zekering in de bovenrand. Verder in plaats van een neonlamp een echte stabilisator en een lock op de afstemming. De R209/2/B versie kan worden gebruikt met 12 of 24 Volt DC of 115 0f 220 Volt AC.

Het apparaat was bedoeld als "General purpose receiver" voor de modulatiesoorten R/T (AM/FM) en CW. Het frequentiebereik is onderverdeeld in vier bereiken:

Range 4 : 1.0 - - 2.3 MHz
Range 3 : 2.3 - - 5.6 MHz.
Range 2 : 5.5 - - 12.5 MHz.
Range 1 : 12 - - 20 MHz.

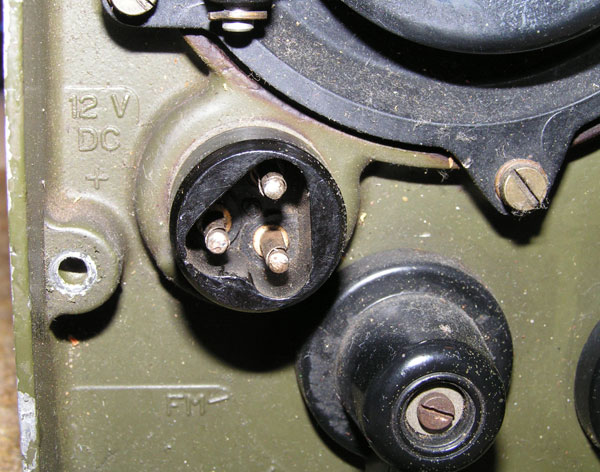

De voedingsspanning-aansluiting.

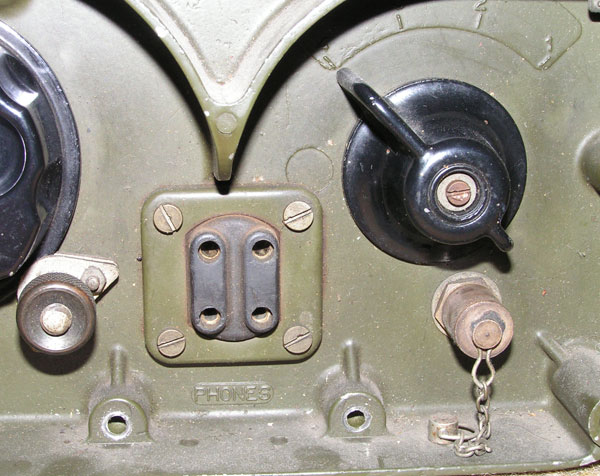

De lock op de afstemming en de MF-uitgang.

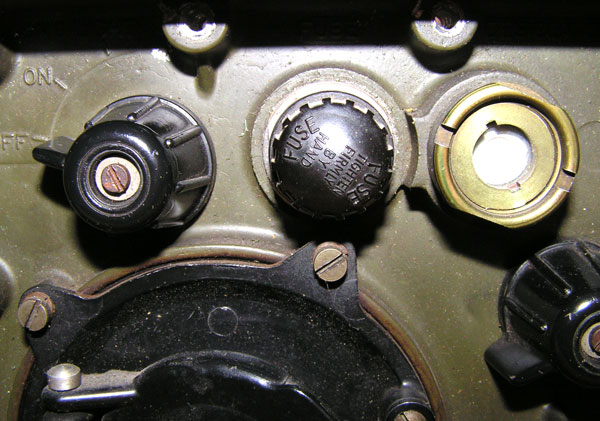

Hier is de zekeringhouder te zien.

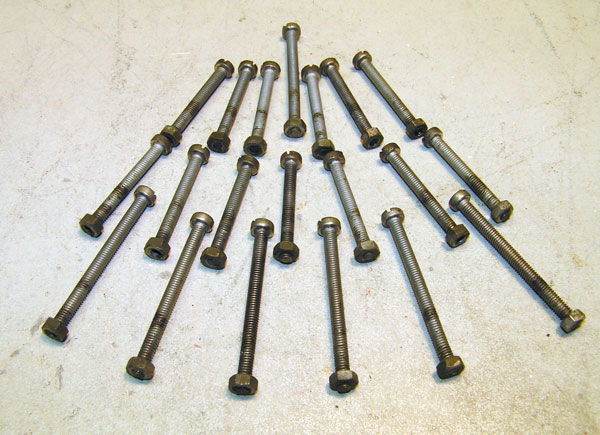

Het enorme aantal bevestigings-schroeven, dat losgedraaid moet worden om het apparaat te ontkasten. Het zijn er zoveel omdat de kast hermetisch afgesloten wordt, zodat hij ook geschikt is voor tropische
omgevingen.

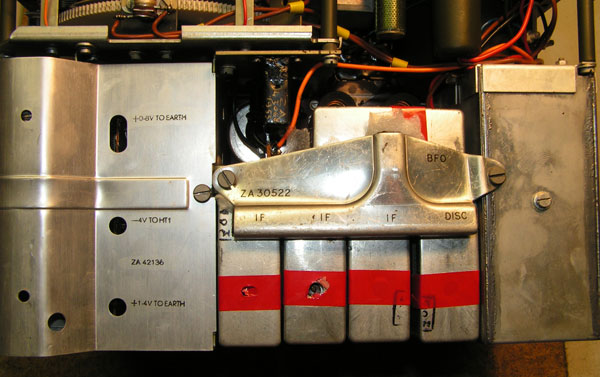

Van boven ziet de ontvanger er zo uit. Het unieke voor die tijd zijn de plugins. Drie voor de MF-versterker, een voor de discriminator en een voor het BFO. Ook de voedingsunit kan in zijn geheel vervangen worden.

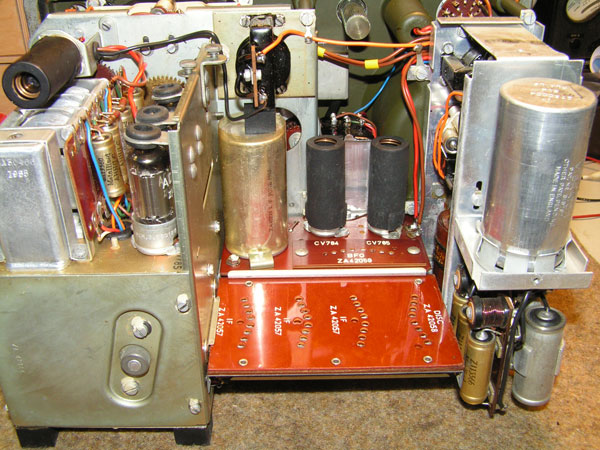

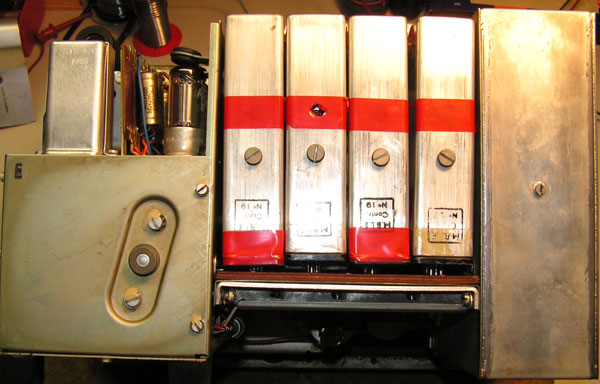

Achteraanzicht zonder plugins en afschermkappen.

Vol bestukt.

Zonder plugin-units.

De buizenbezetting:

Functie Type Equiv.

HF-versterker CV785 1T4 (MK.1)
HF-versterker CV131 (MK.2)
Mengtrap CV783 1R5
Lokale oscillator CV785 1T4
1. MF-vertsreker CV785 1T4
2. MF-versterker CV785 1T4
3. MF-versterker CV785 1T4
Detector/discrim. CV784 1S5
BFO CV784 1S5
LF-versterker CV784 1S5
LF-versterker CV785 1T4
Stabilisator CV284 (MK.2)

Eerst het ingangs-circuit:

De HF-versterkers met mixer en oscillator. Verder is de stabilisator te zien, voorzien van een afschermbus.

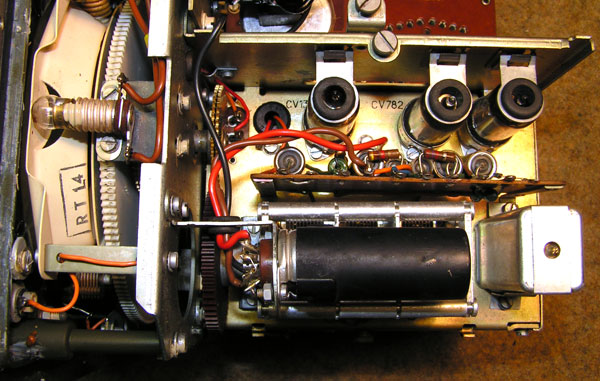

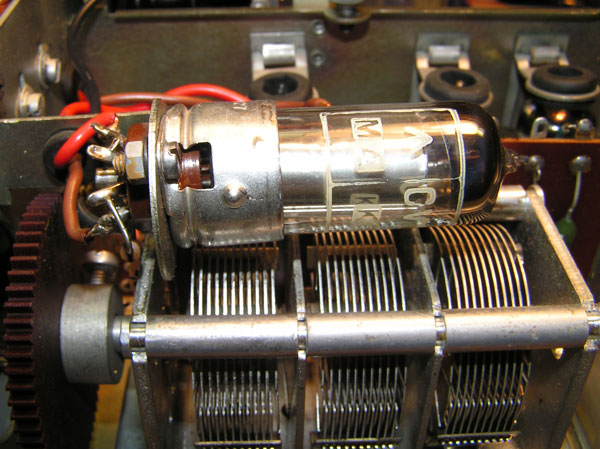

Hier nog eens de stabilisator en de afstemcondensator.

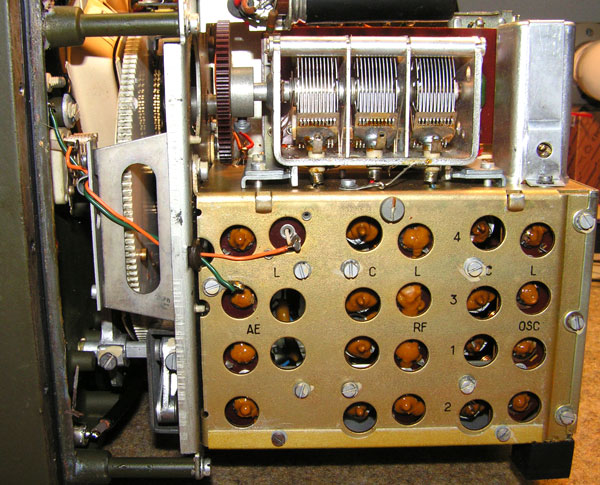

Het spoelblok.

Hieronder volgen de plugins:

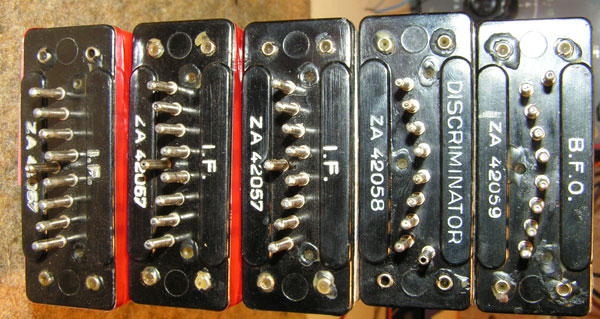

Dit zijn ze allemaal op een rijtje.

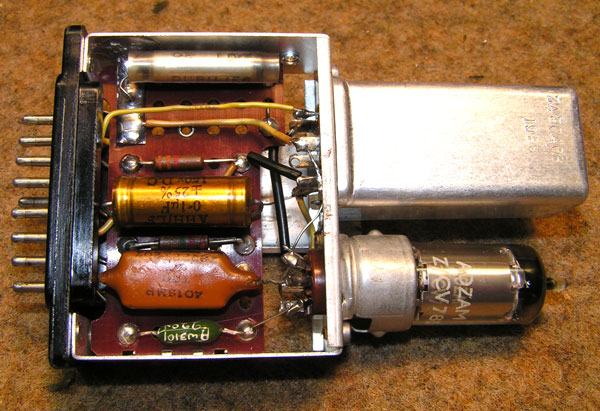

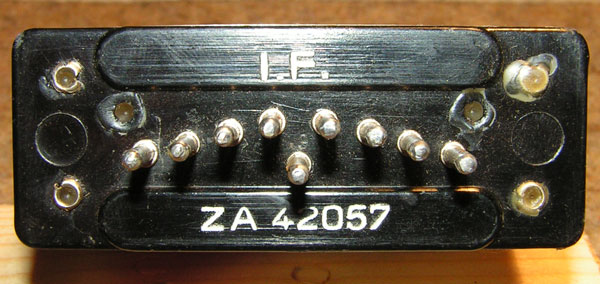

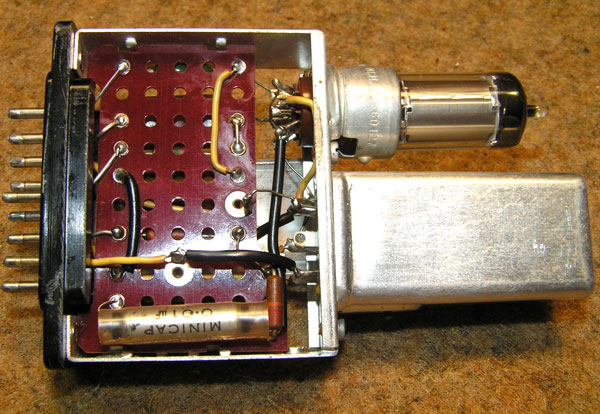

De MF-versterker, de ZA42057

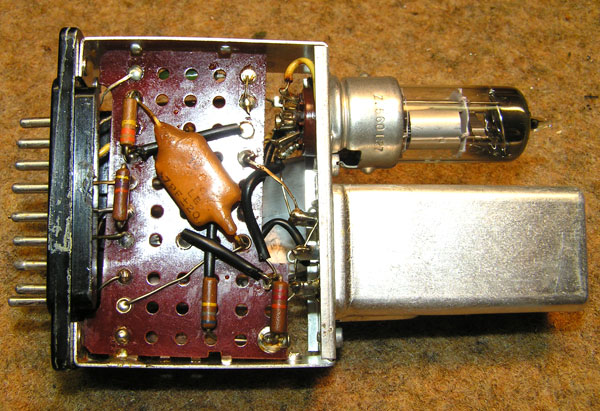

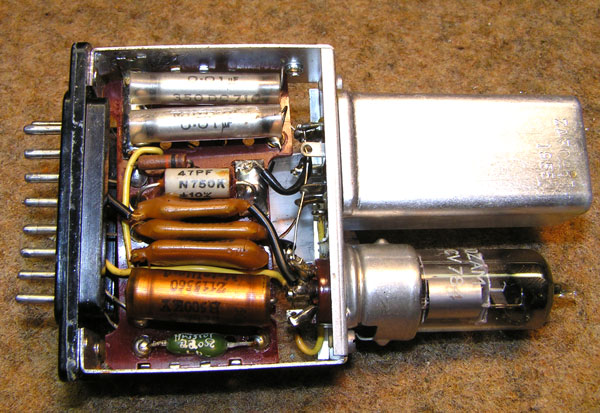

Dan de discriminator en detector, ZA42058:

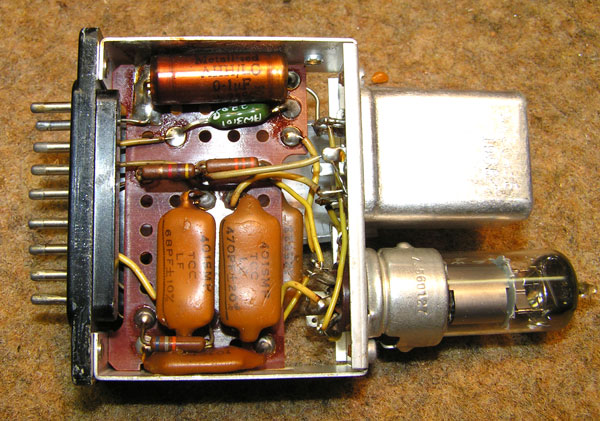

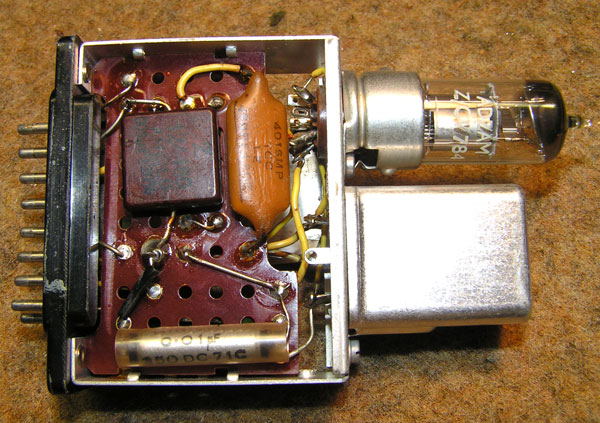

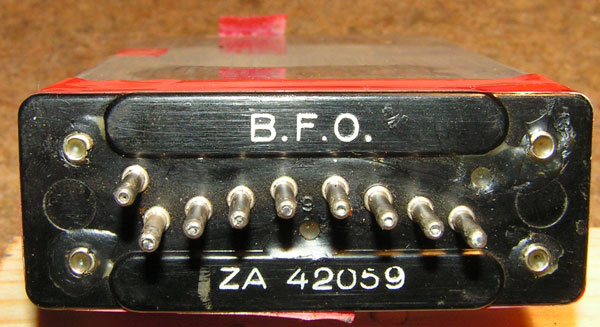

En als laatste de BFO, ZA30038

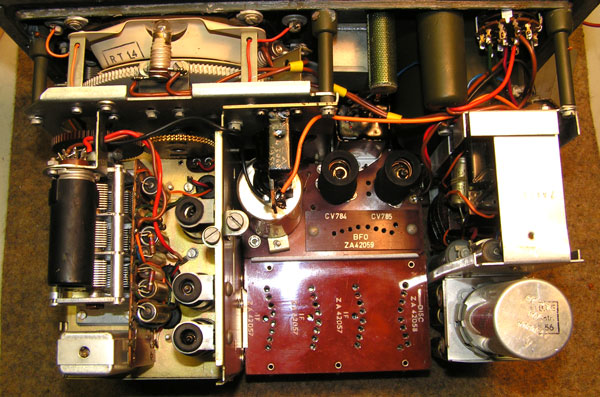

Wanneer de plugins verwijderd zijn ziet het binnenwerk er als volgt uit:

De plaatsing is idiotenzeker vanwege de pencodering.



Hieronder wat afbeeldingen van de voedingsunit:

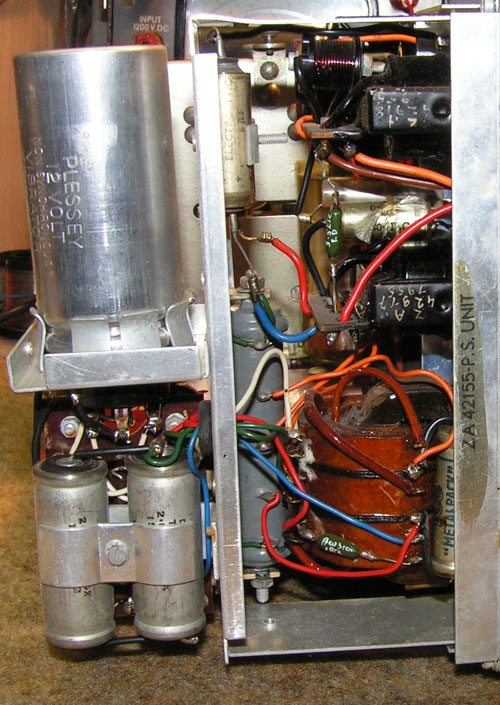

Gemonteerd met de 6Volts triller.

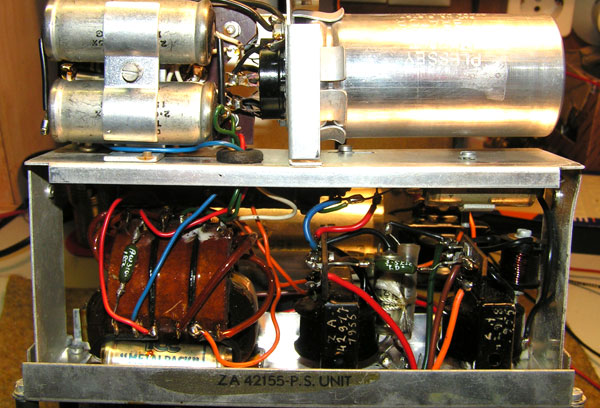

De PSU

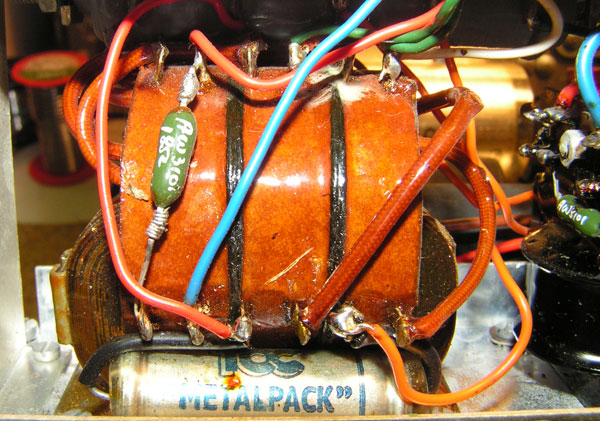

De transformator is een nieuwer type.

De kast is volkomen glad, in tegenstelling met de MK1.

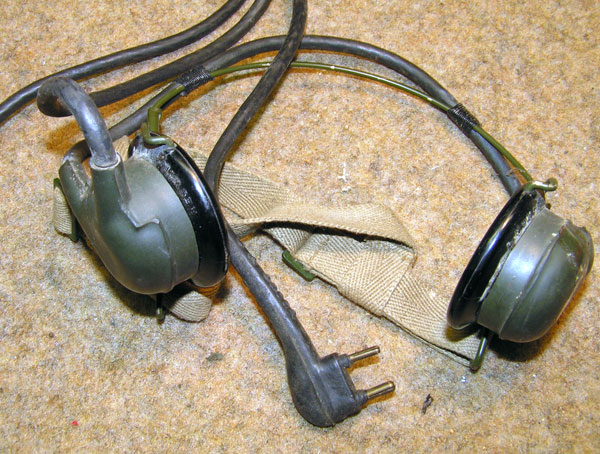

De bijbehorende hoofdtelefoon.

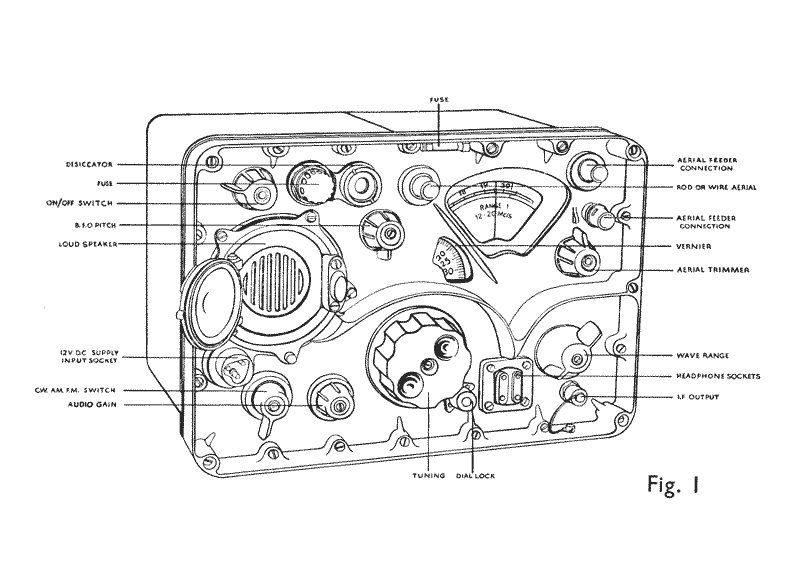

Tekening van de voorkant.

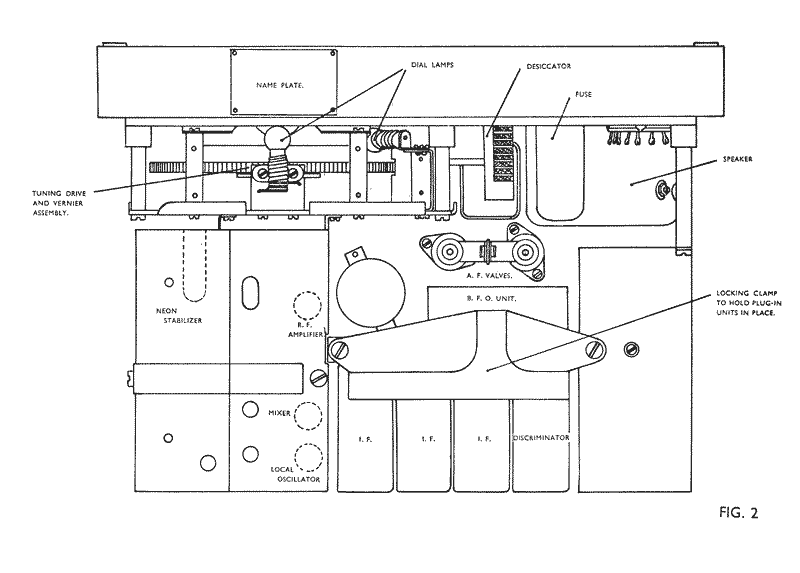

Tekening van de bovenkant.

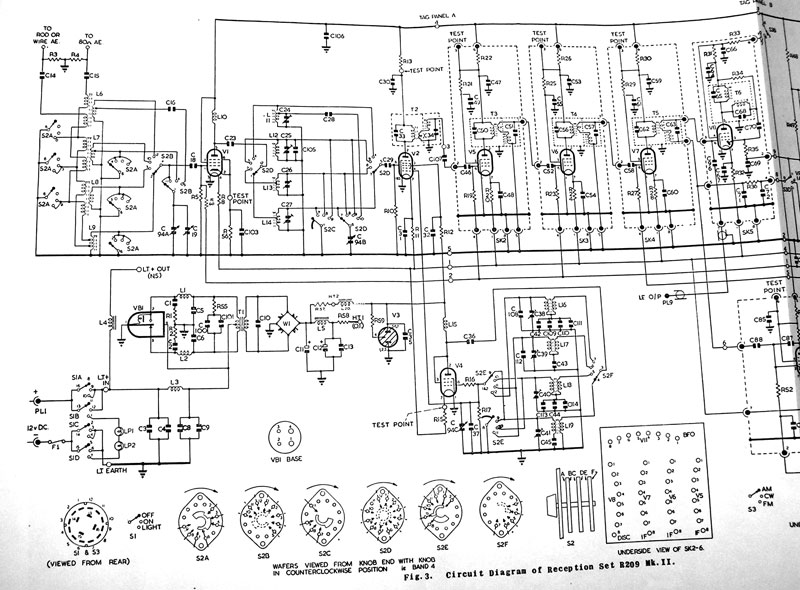

Schema deel 1

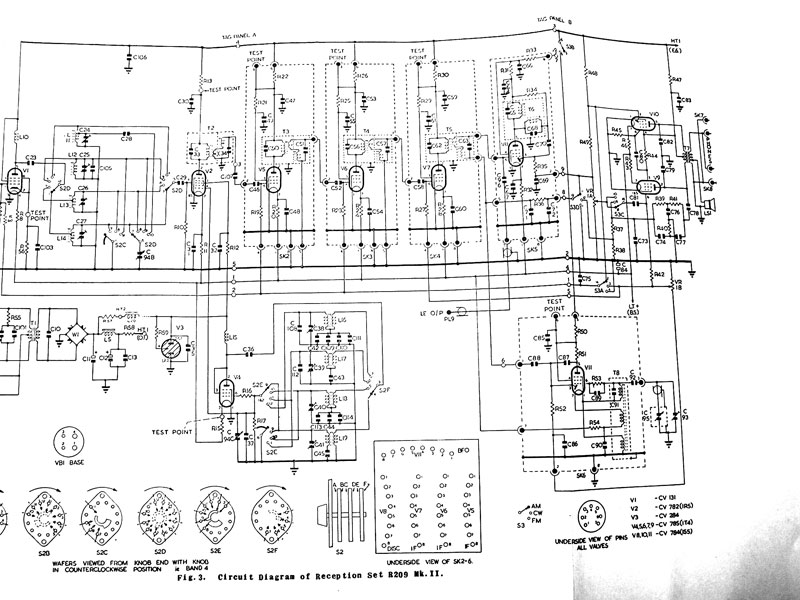

Schema deel 2

De accesoires:

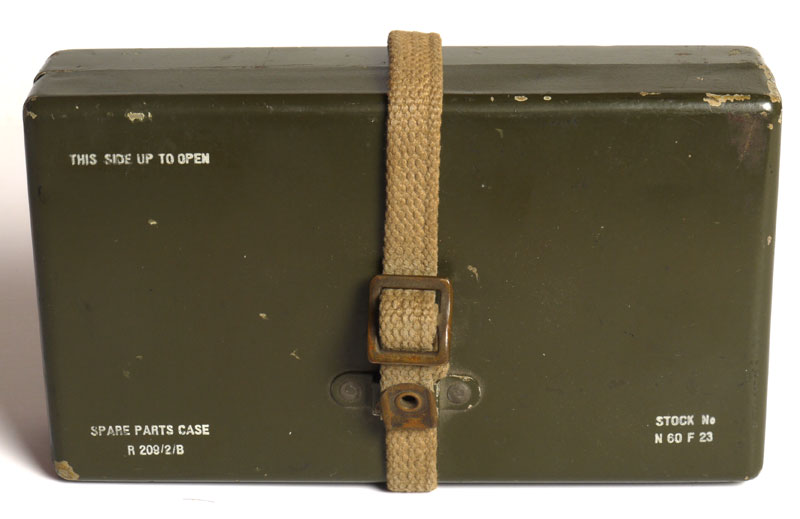

Spare parts case for R 209/2/B met zekerighouders, zekeringen en droogpatroon.

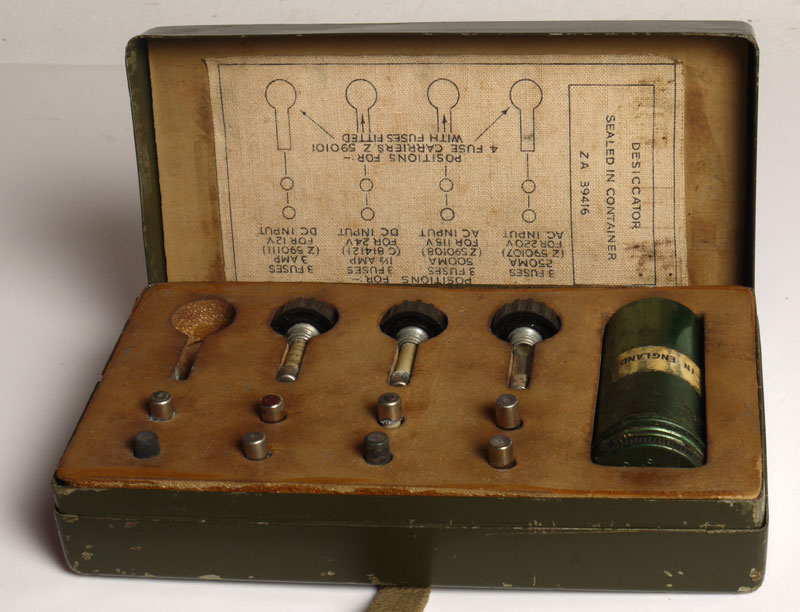

Het geopende kistje.

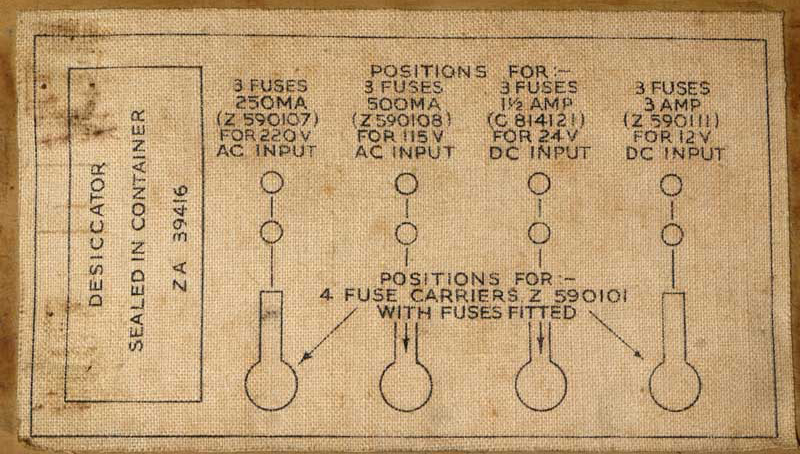

De inhoudsopgave.

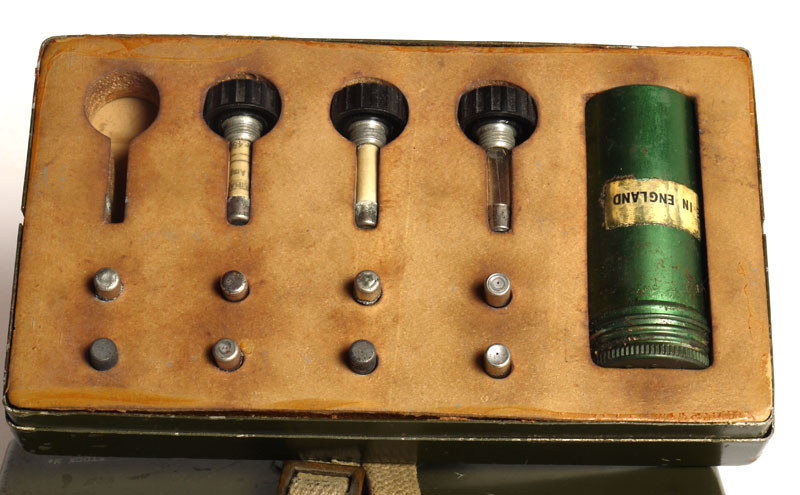

De inhoud.

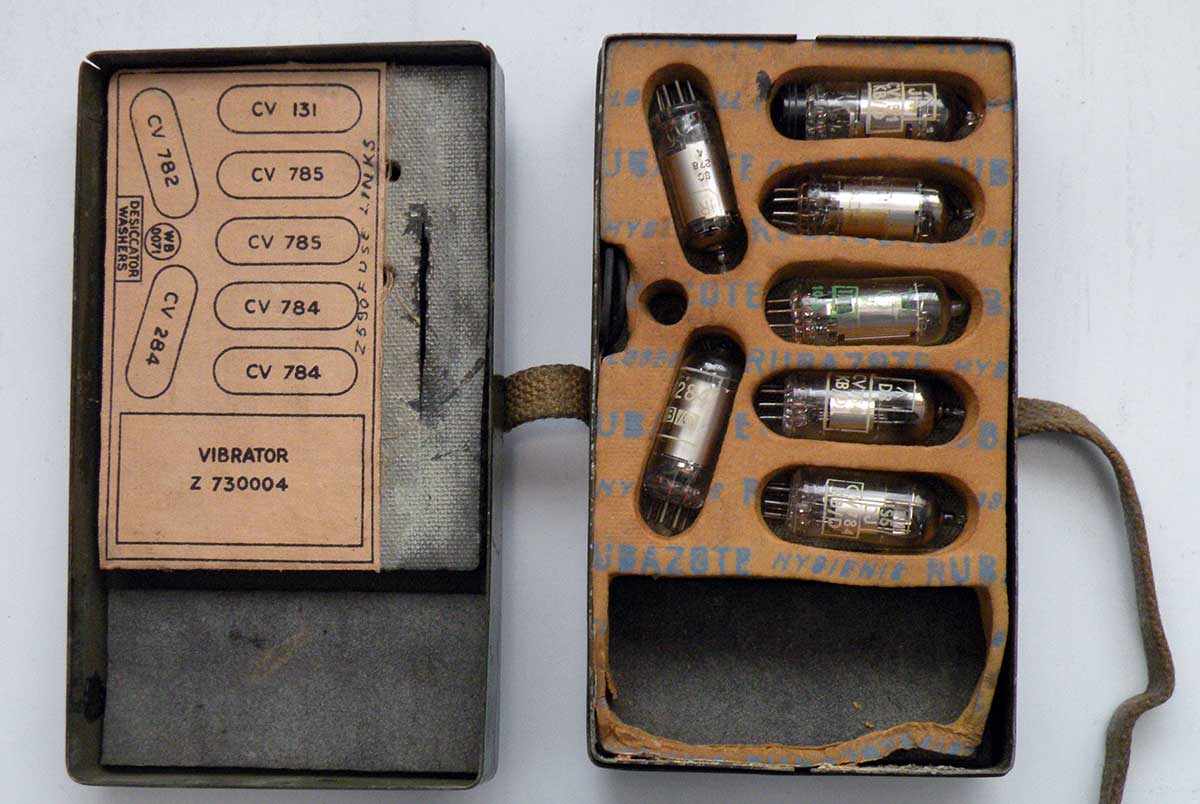

Van Ruud, ex PA0ROJ kreeg ik nog de volgende afbeeldingen van de Cases Spare Valves no. 16 met een afwijkend ZA-nummer. Na de bijbel van Louis Meeulstee te hebben geraadpleegd, heeft er inderdaad ook zo'n case bestaan met het nummer ZA-42589 voor de MK II uitvoering van de R-209.

Het totaal-overzicht.

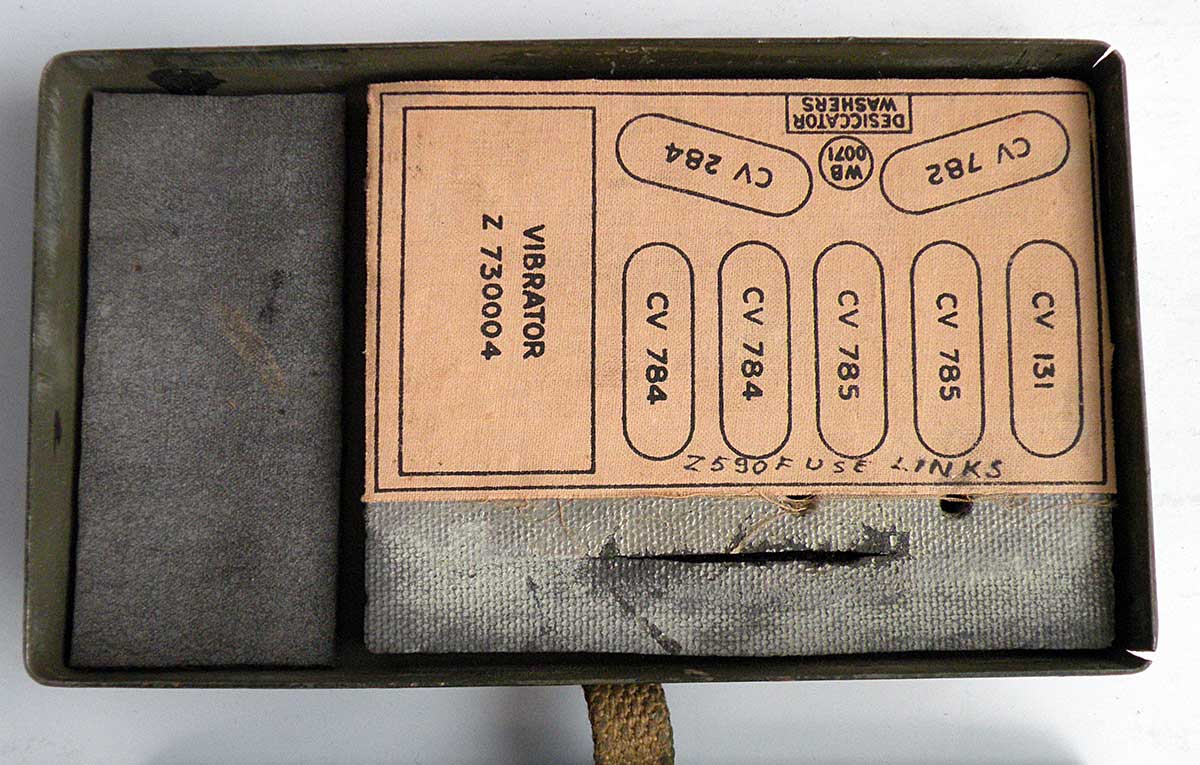

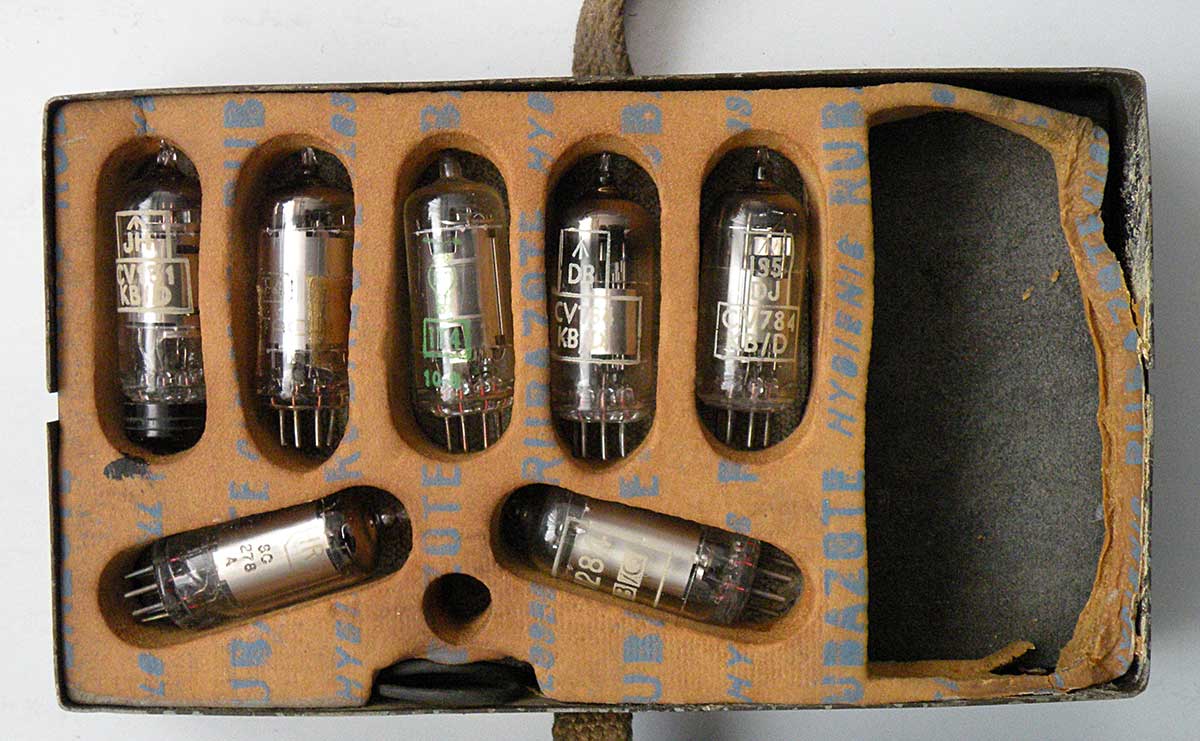

De inhoud.

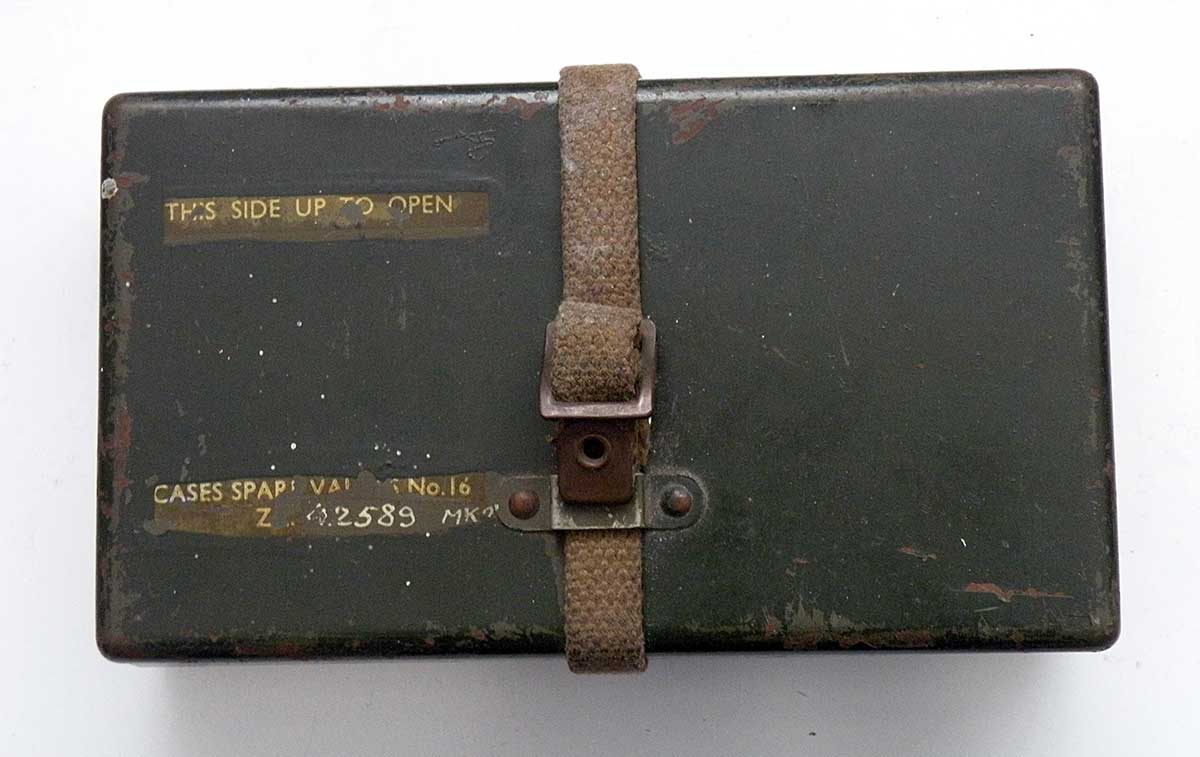

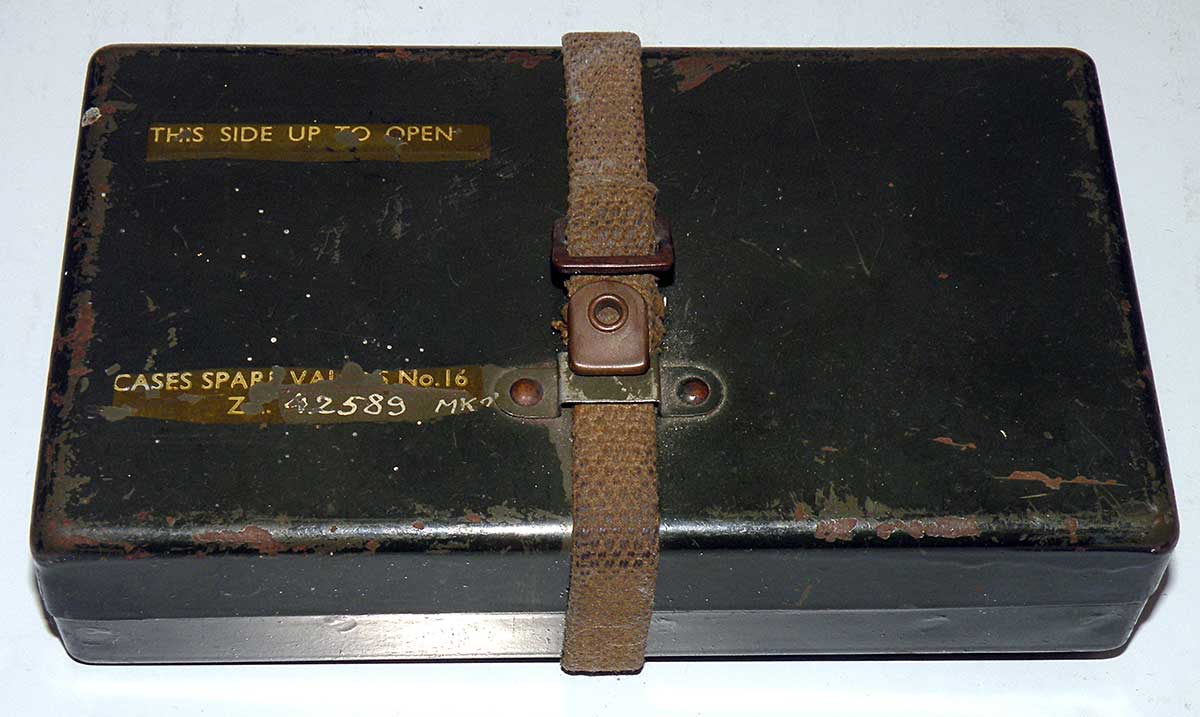

De ZA42589 in gesloten toestand.

Idem

De inhoudsopgave.

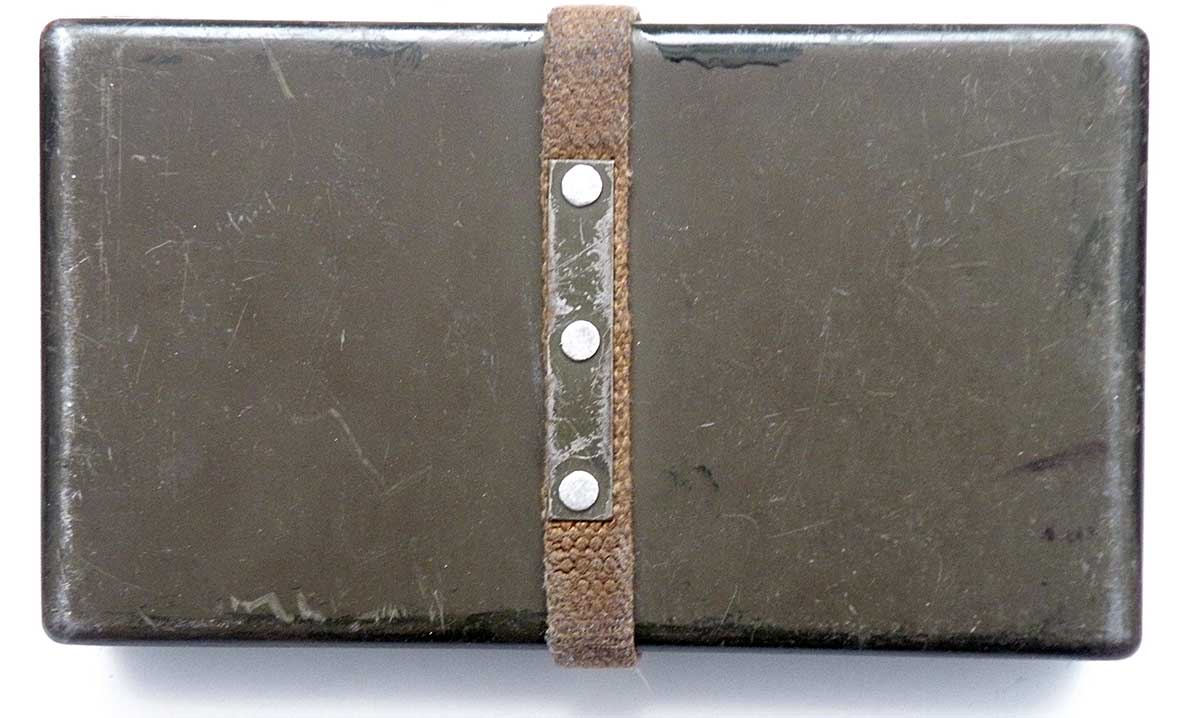

En de onderkant met de bevestiging van het riempje.
