Heathkit Oscilloscope IO-102

Een modernere oscilloscoop van de Heathkit familie. Dit exemplaar is, op de beeldbuis na, uitgerust met halfgeleiders. De bandbreedte bedraagt 5 MHz. maximaal. De verticale versterker is geschikt voor zowel AC- en DC-signalen. en kan in de stappen 1x, 10x en 100x ingesteld worden. In de middelste stand wordt de versterkeringang aan aarde gelegd. Verder kan met een potmeter de versterking aangepast worden. De horizontale versterker kan extern worden aangestuurd of door de interne tijdbasis in de volgende stappen: 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz en 500 kHz. De synchronisatie kan extern en intern gebruikt worden. De versterking van de X-versterker kan met een potmeter worden geregeld, verder kan de frequentie van de tijdbasis fijngeregeld worden. Verder beschikt de scoop over een intensiteitsregeling, terwijl ook de focussering kan worden bijgesteld. De positie van zowel X- en Y kan worden geregeld.

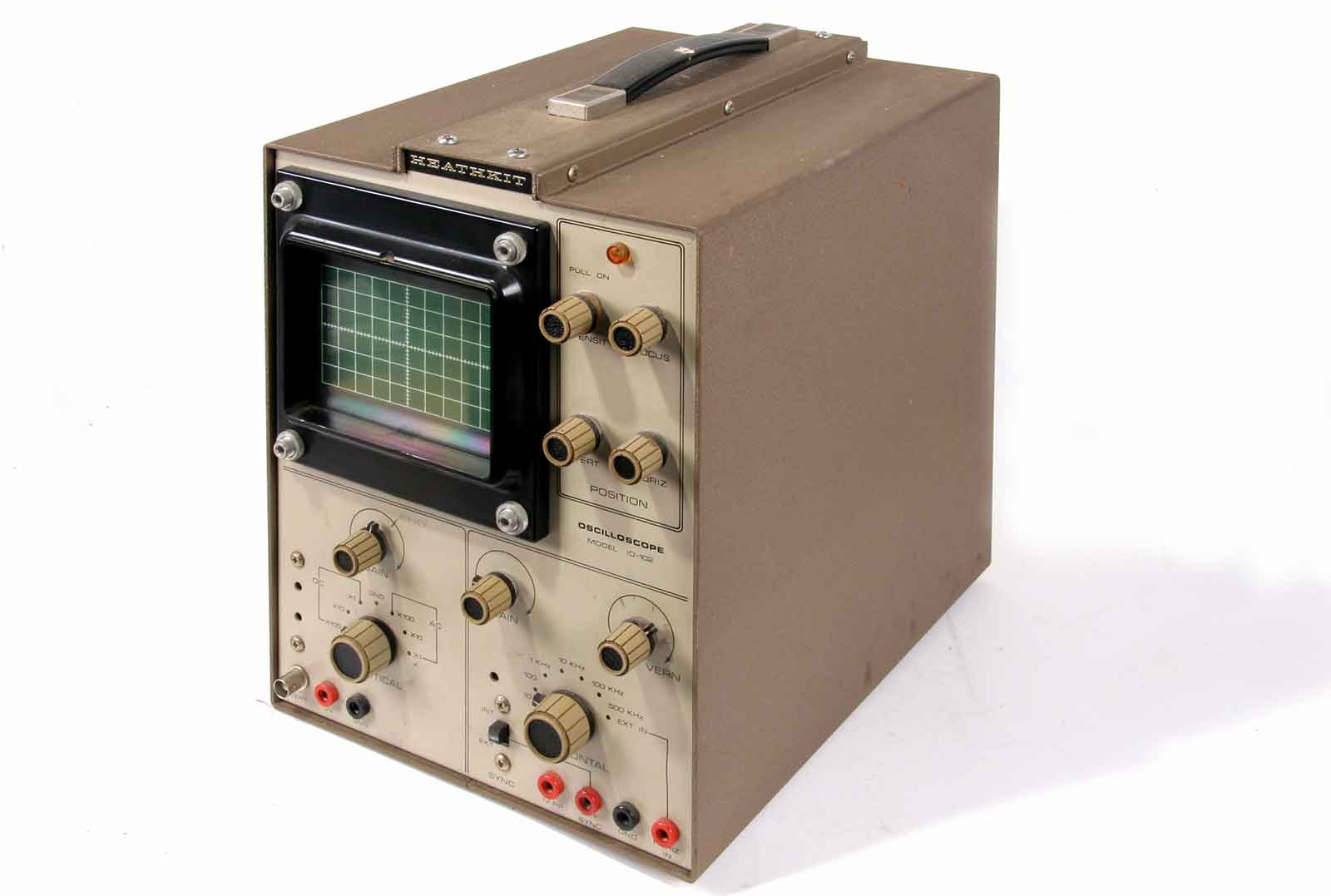

Op deze afbeelding een blik op de IO-102. Het gewicht is ca. 8 kg.

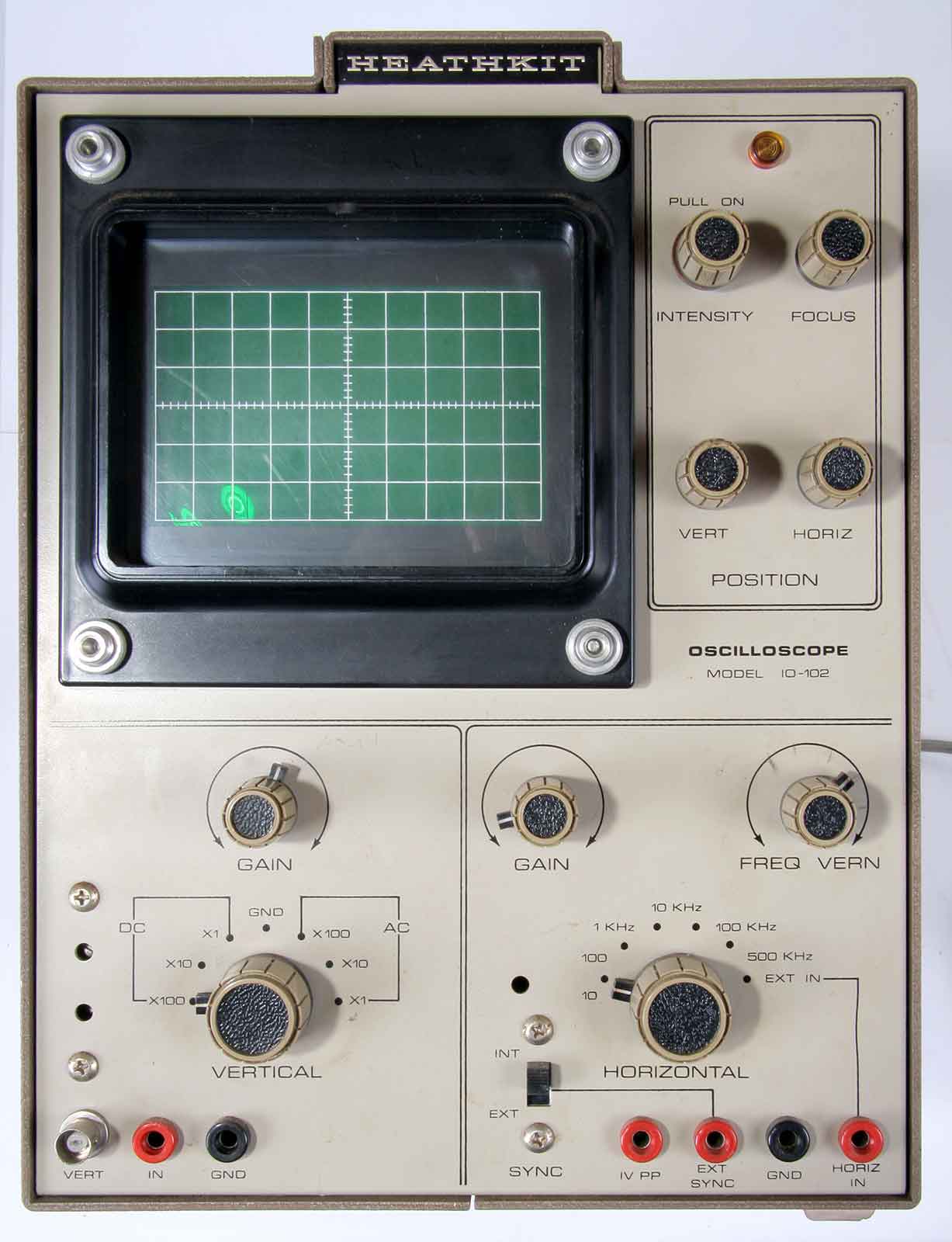

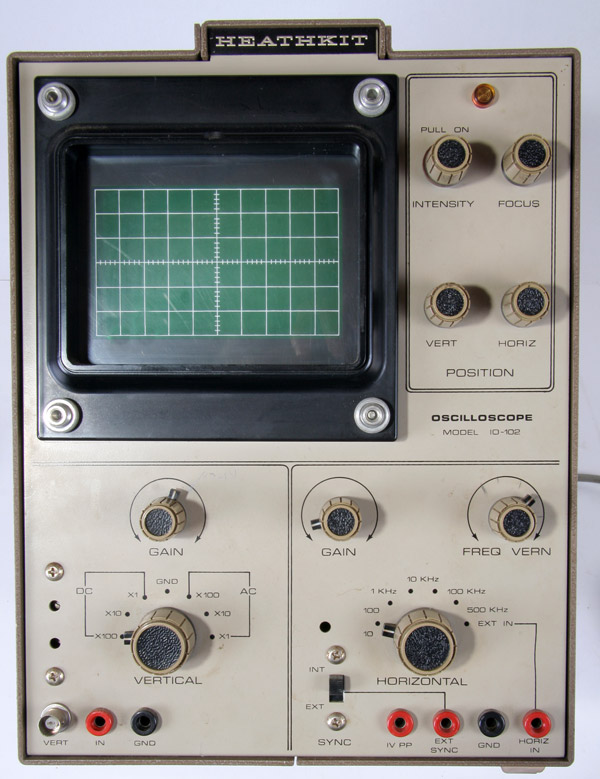

De bedienings-organen en de beeldbuis.

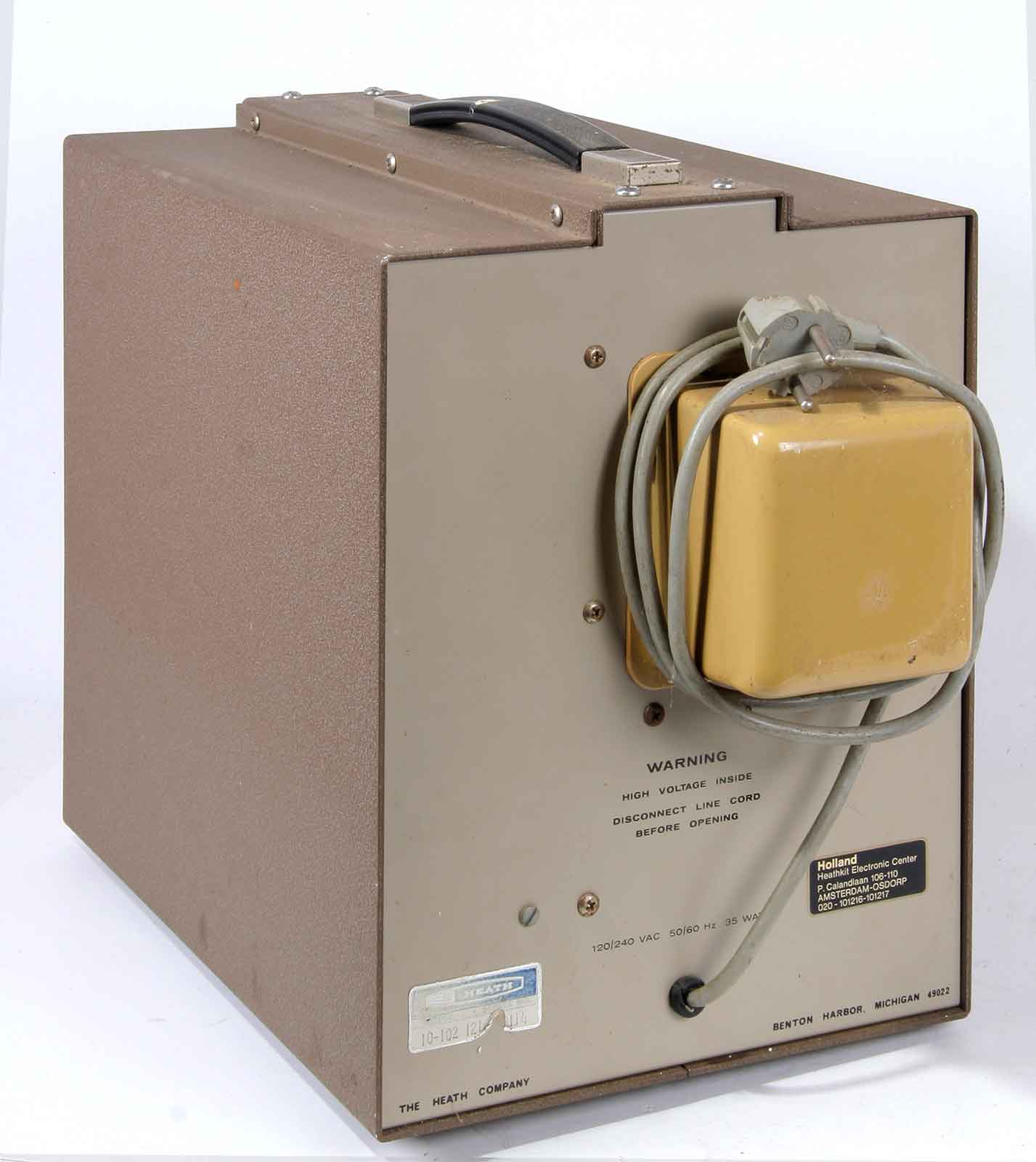

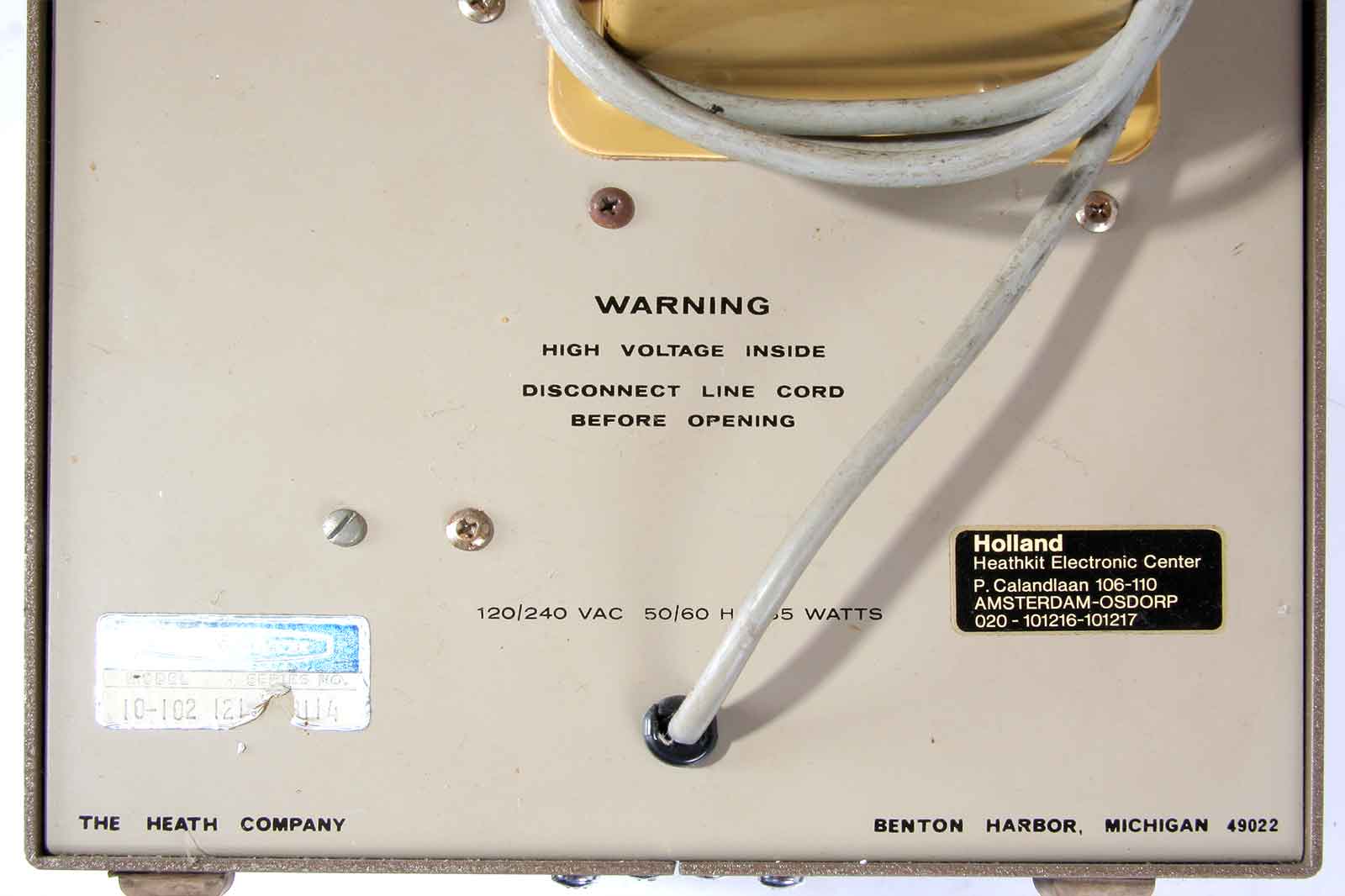

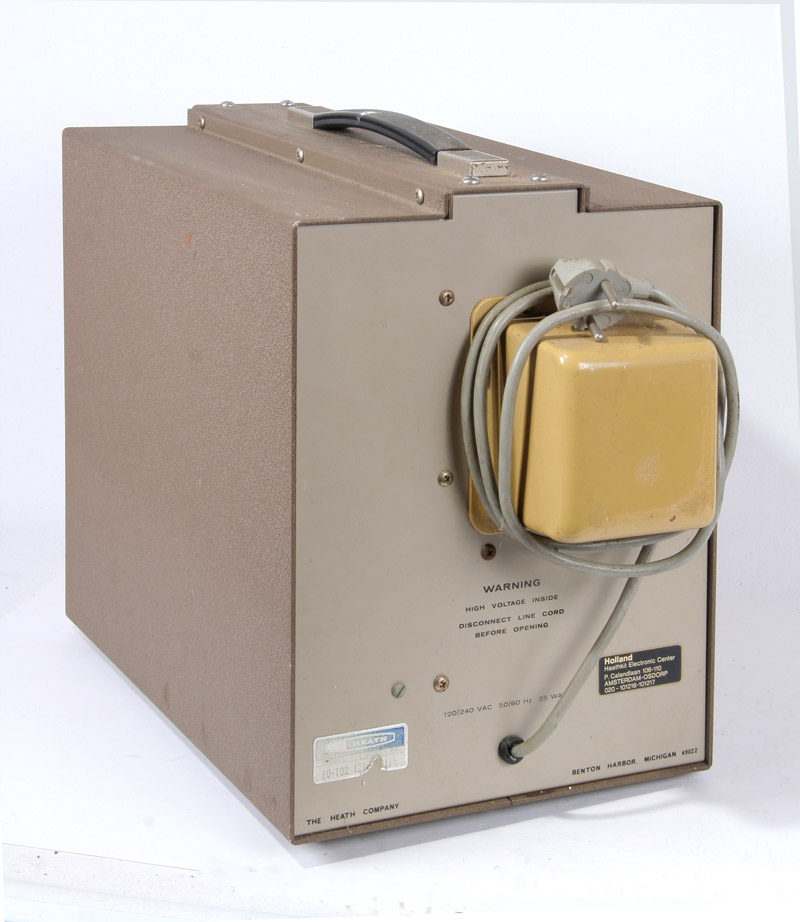

De achterkant. In het plastic doosje bevindt zich de buisvoet met aansluitingen van de kathodestraalbuis.

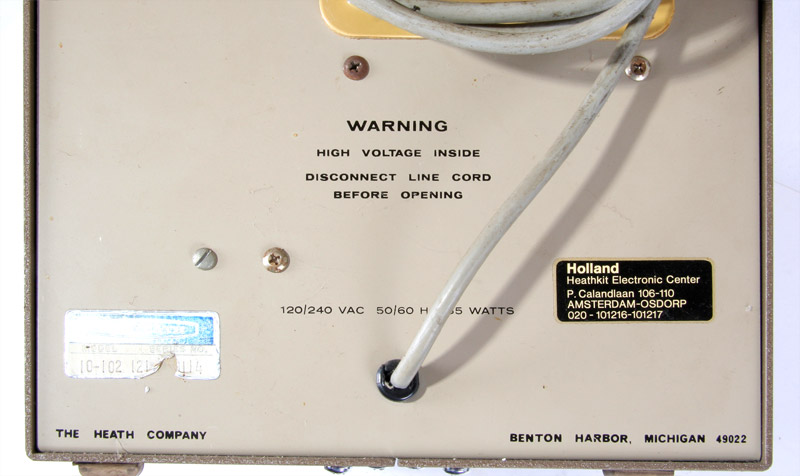

Hier wat meer gedetailleerde gegevens van het apparaat.

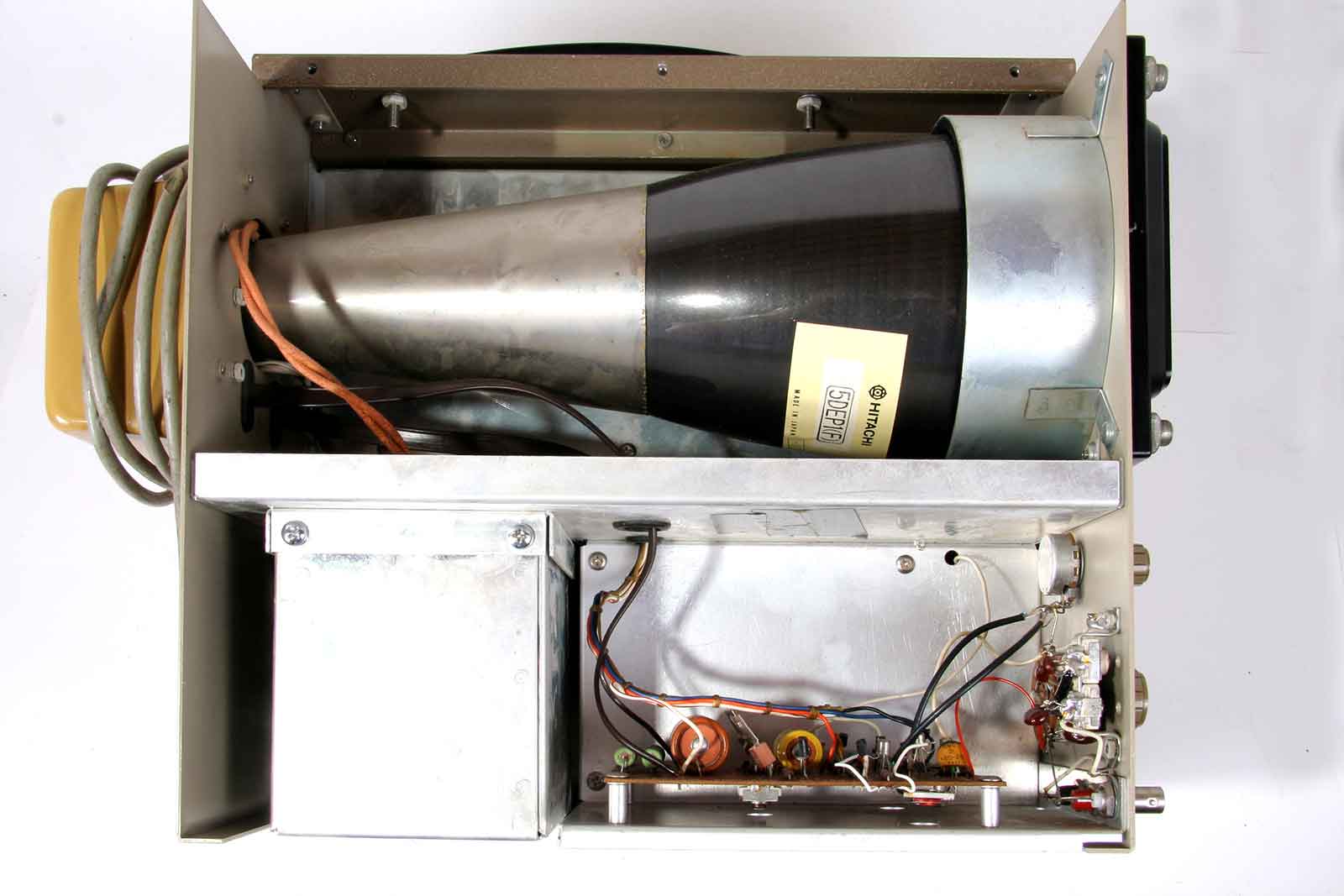

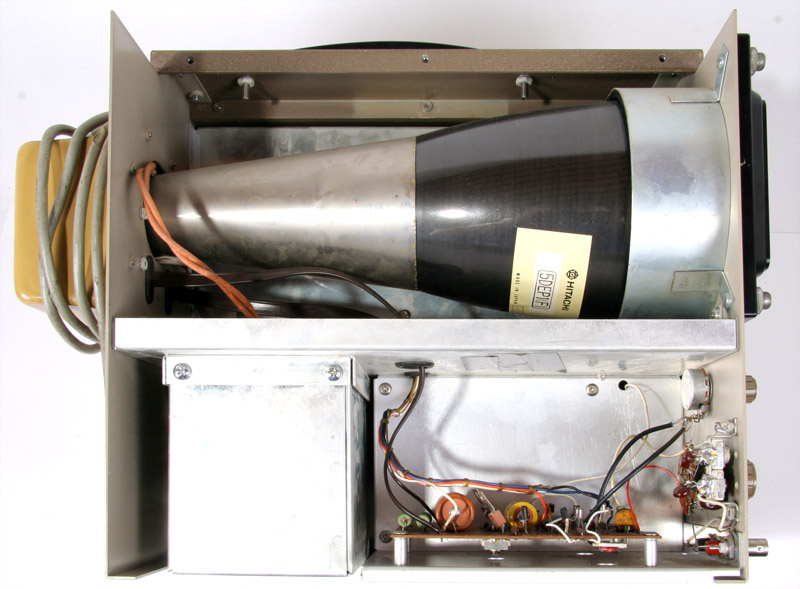

Binnenzijde aan de linker kant met de beeldbuis en de vertikale versterker. In het alluminium blokje links naast de printplaat, bevindt zich de voedingstransformator.

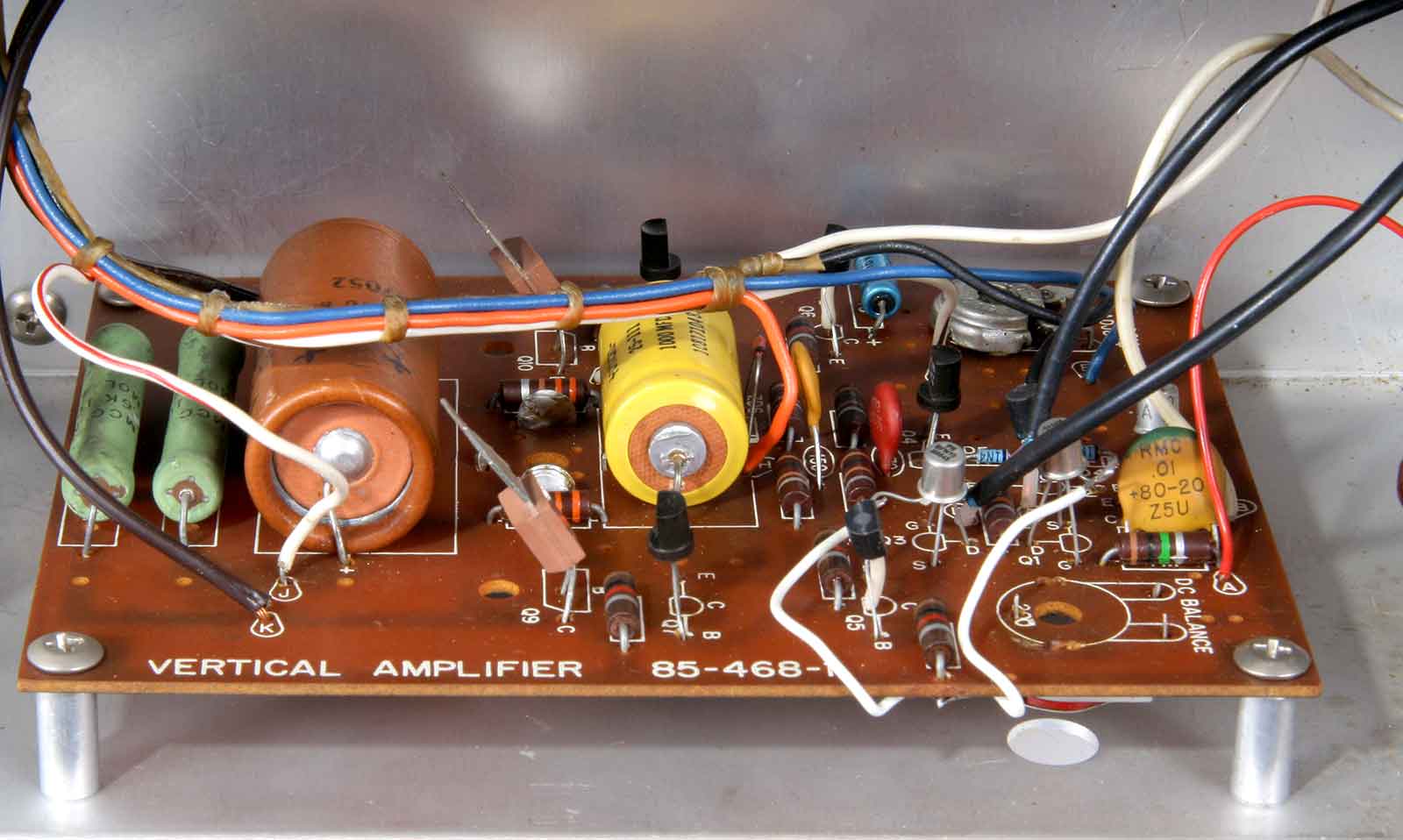

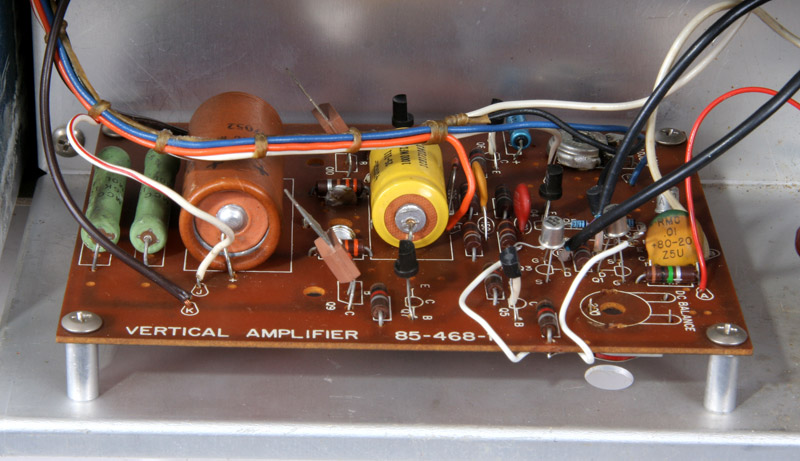

De vertikale versterker.

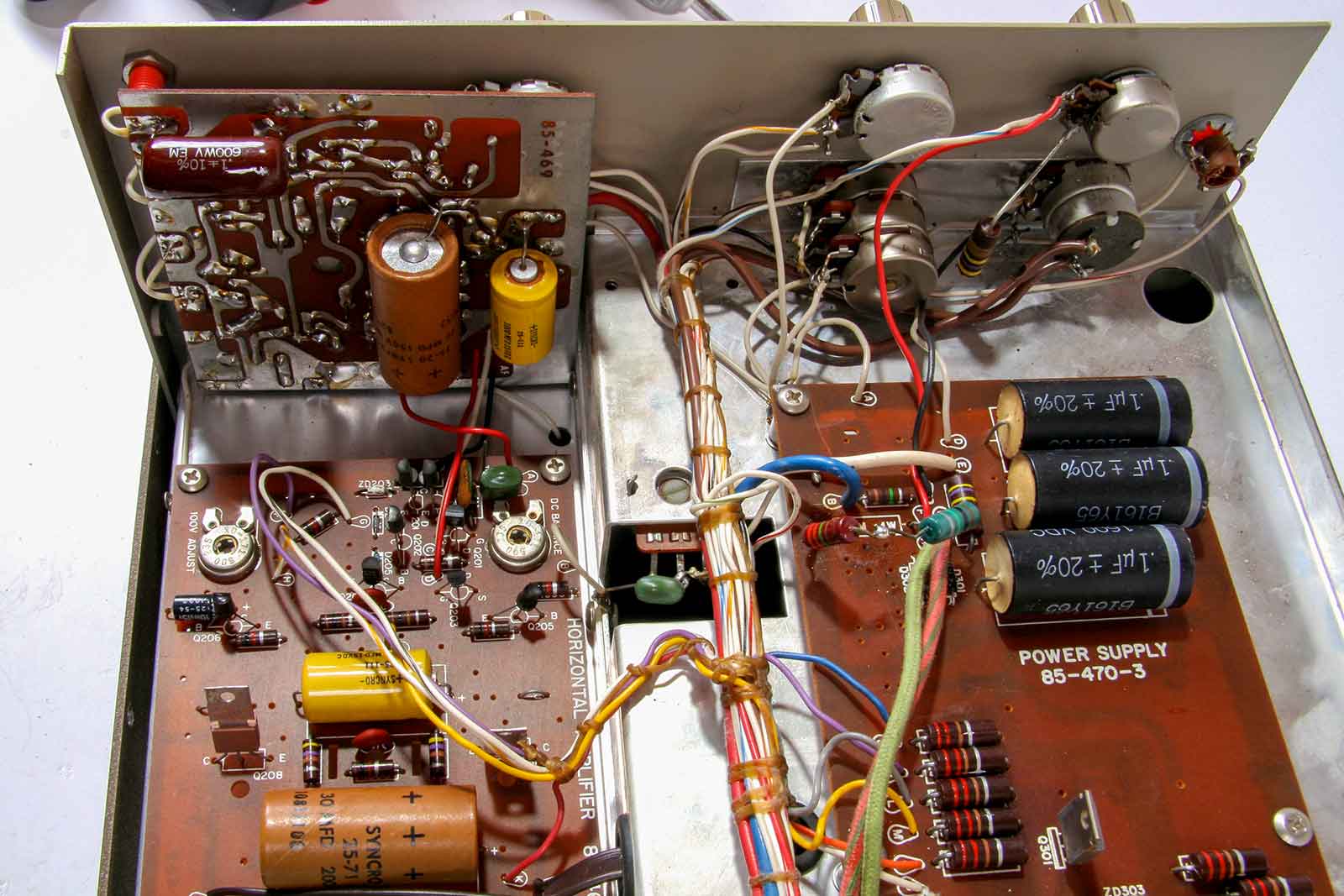

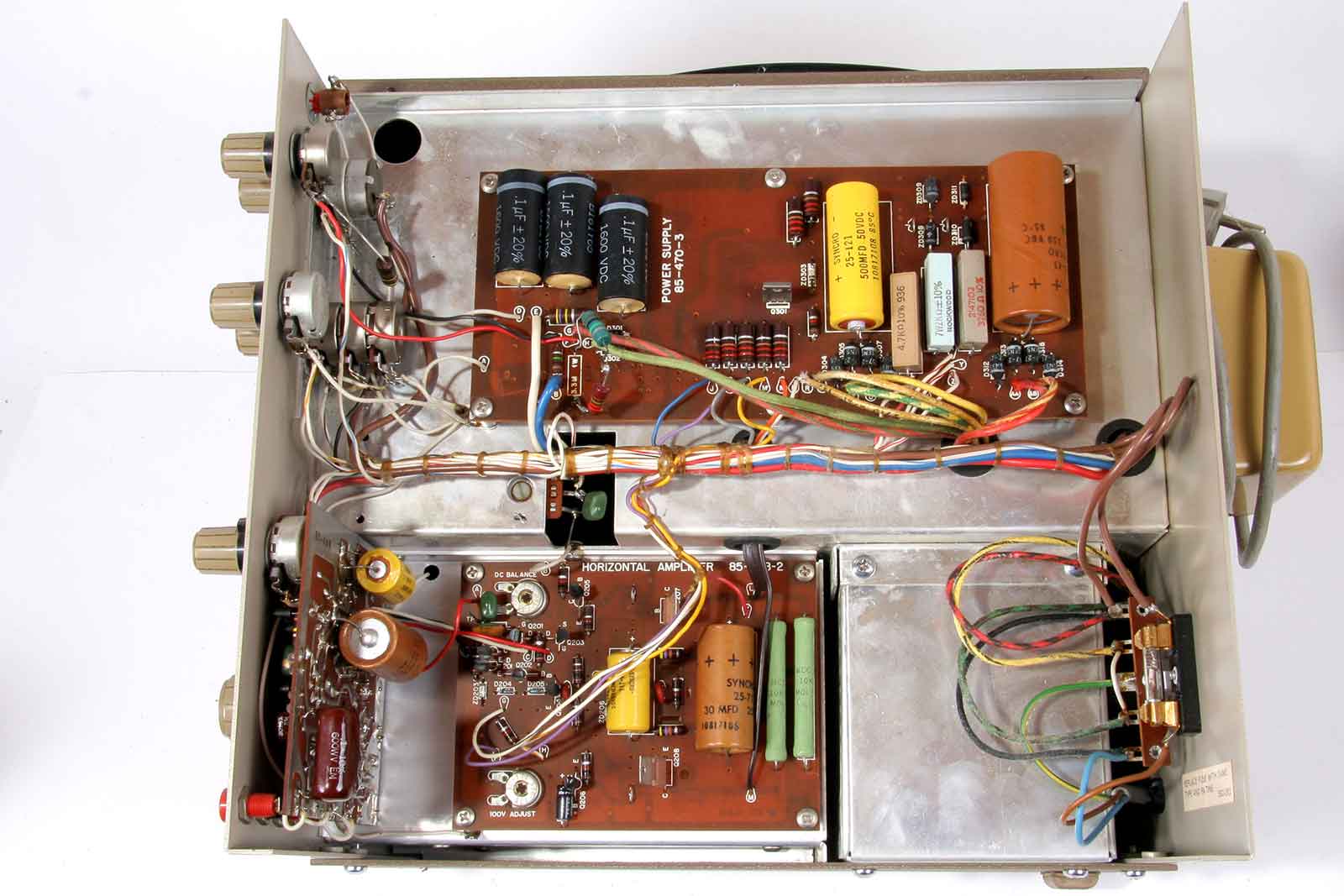

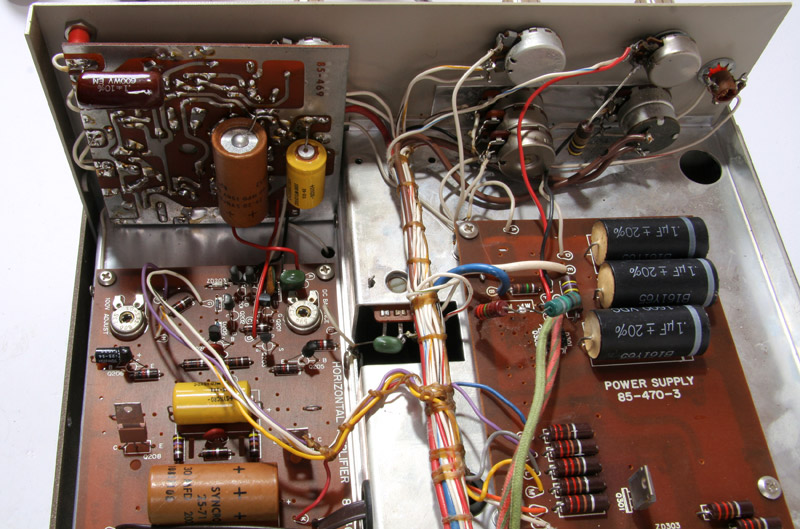

De rechter zijde met de voedingsprint, de horizontale versterker en tijdbasisgenerator.

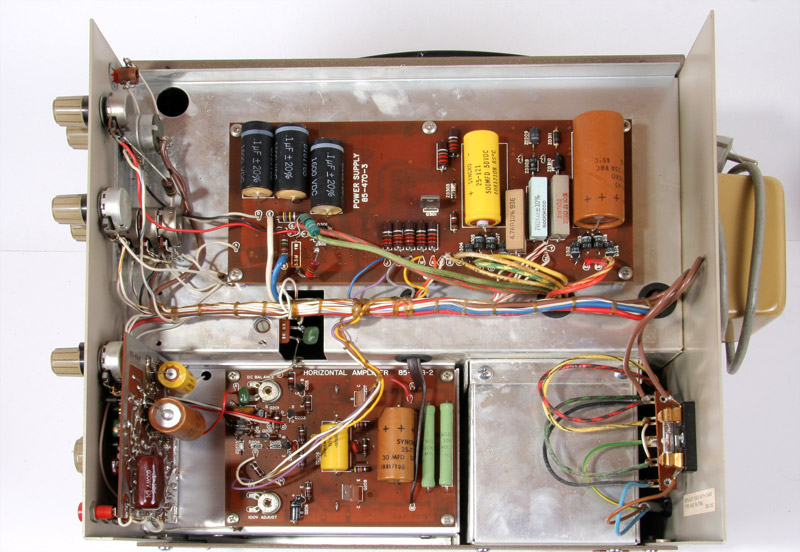

Op deze foto is links de tijdbasis beter te zien.

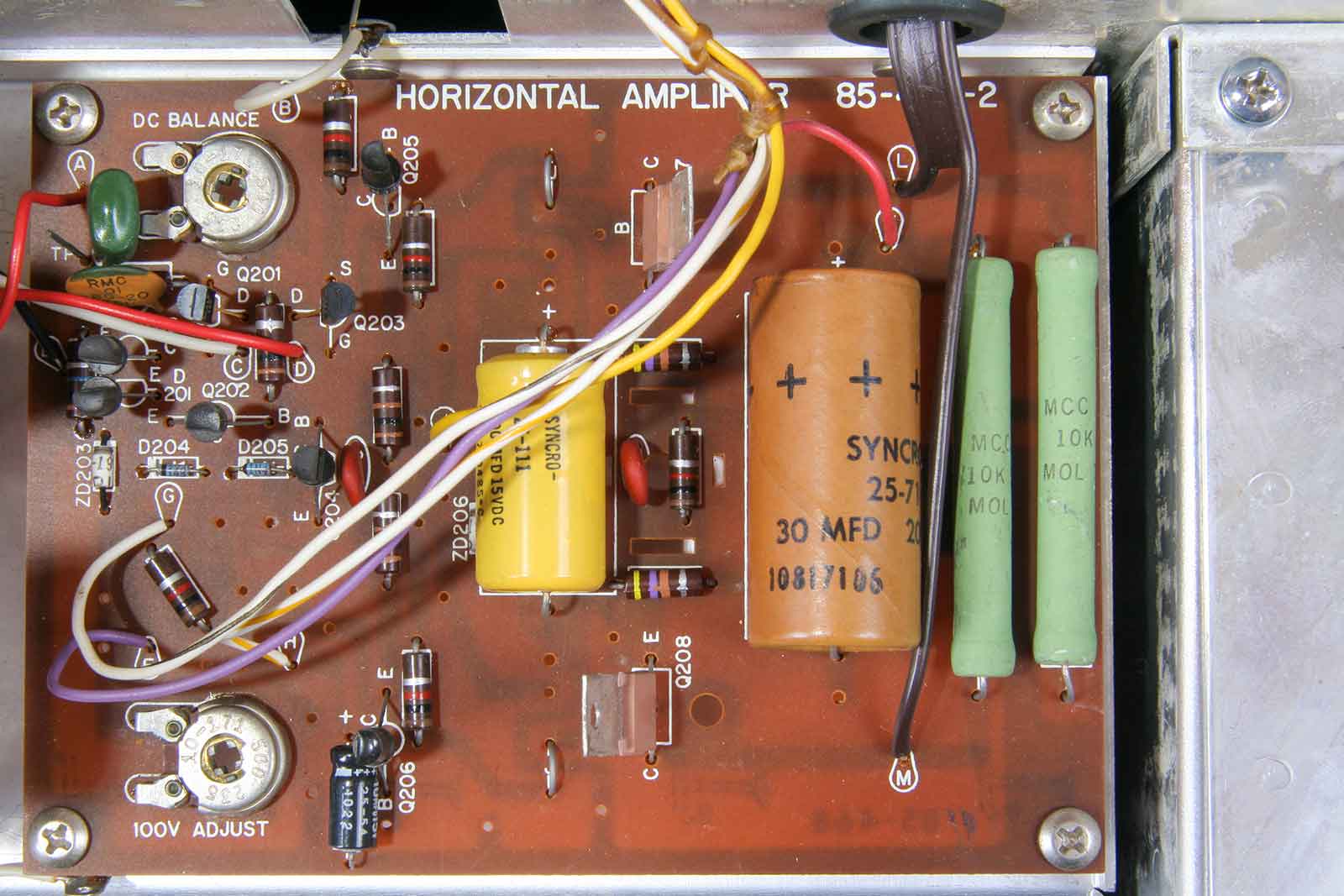

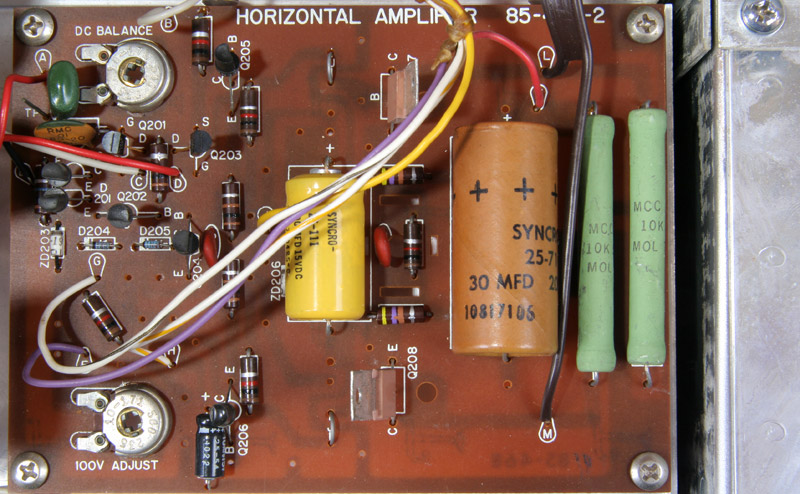

De horizontale versterker.

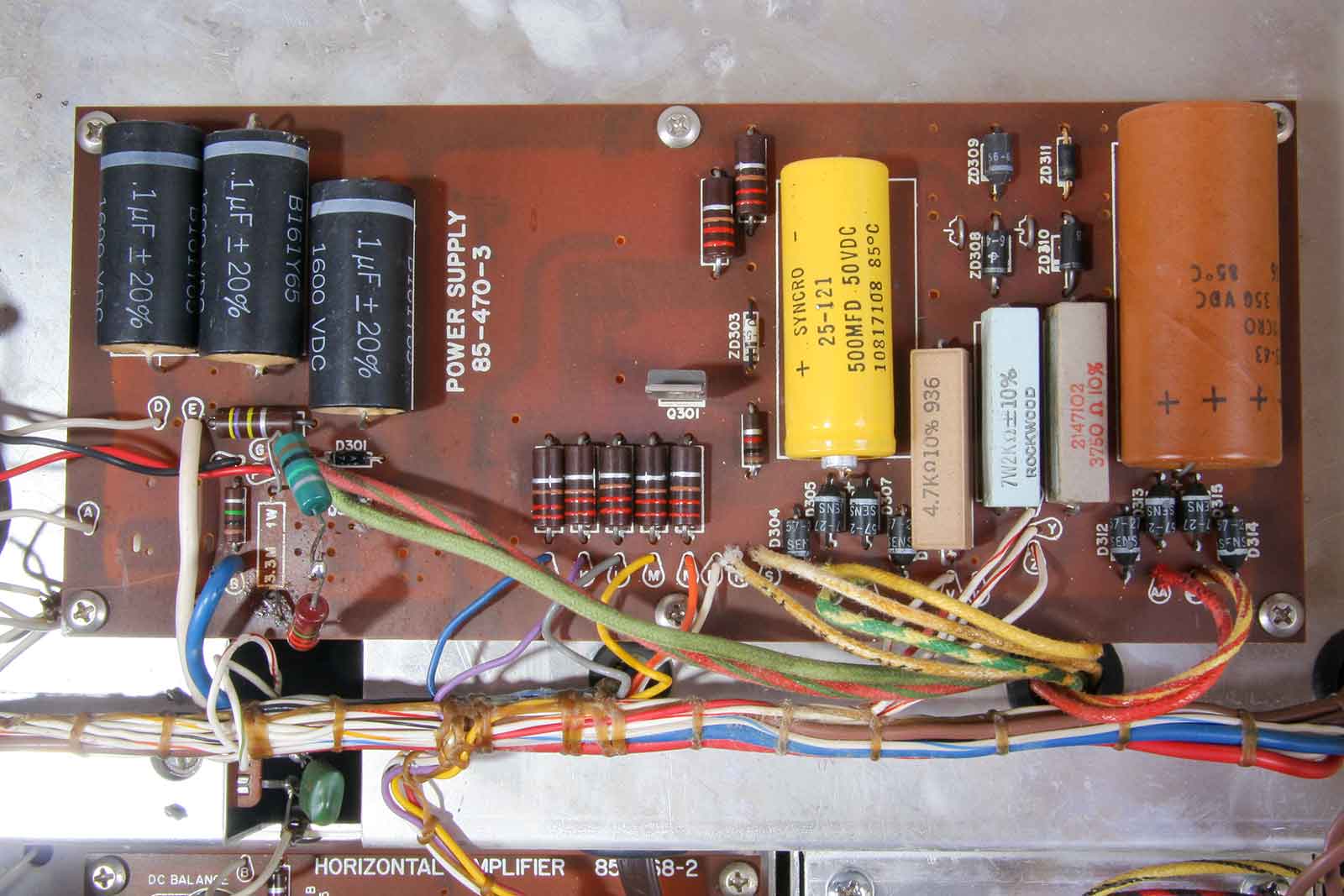

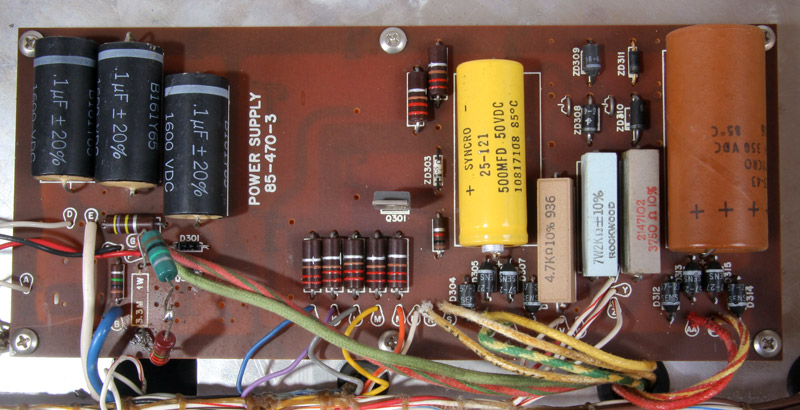

De powersupply-print.

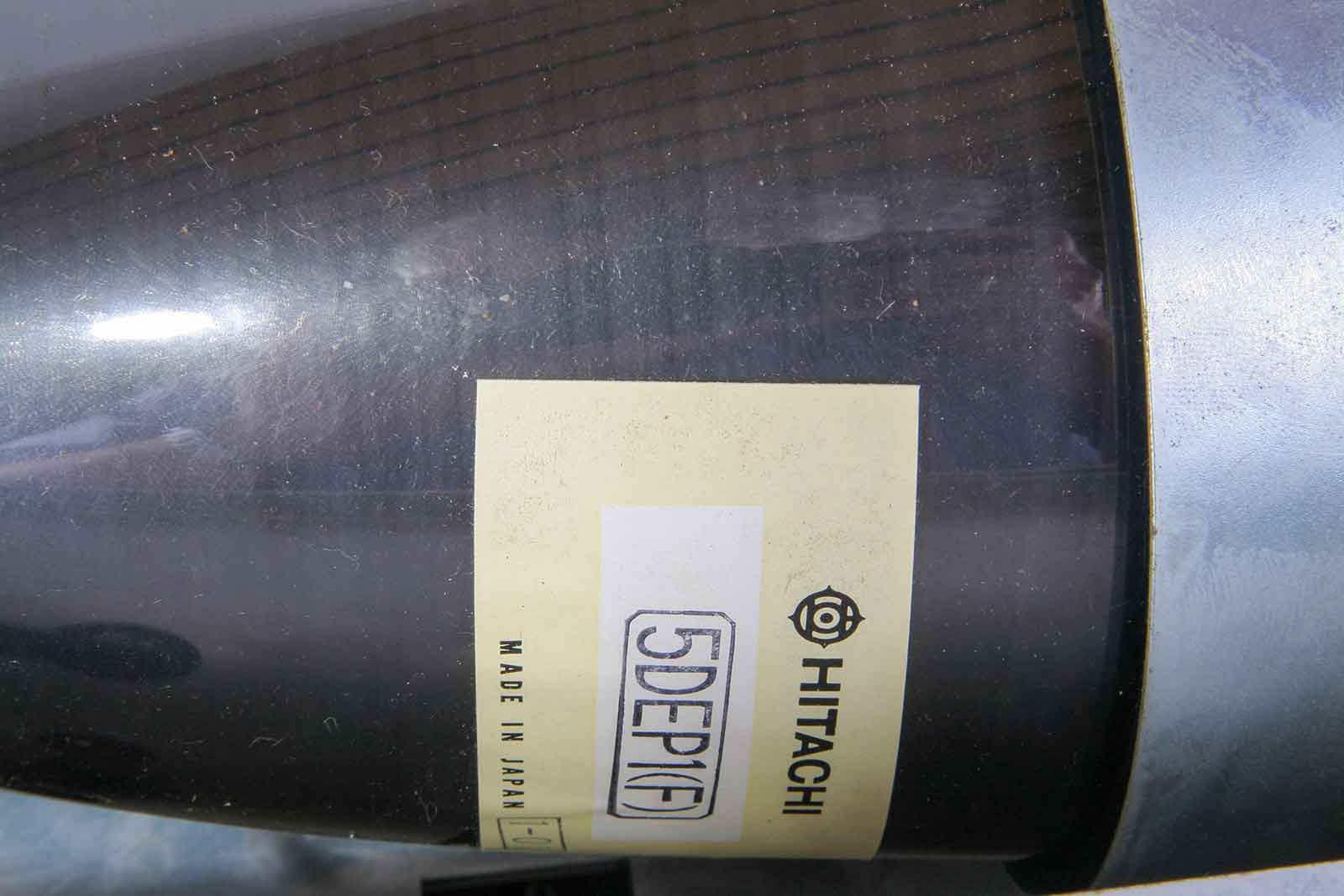

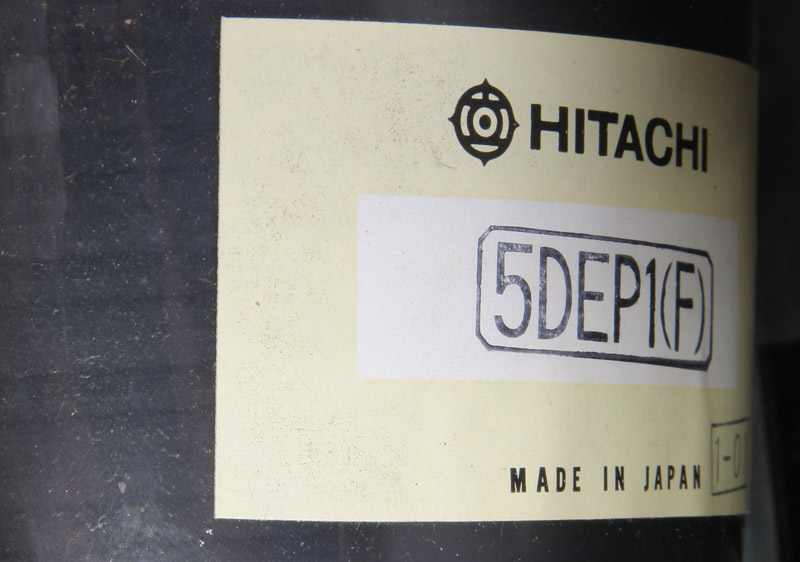

De kathodestraalbuis . Click HIER voor een pdf van de buisgegevens.

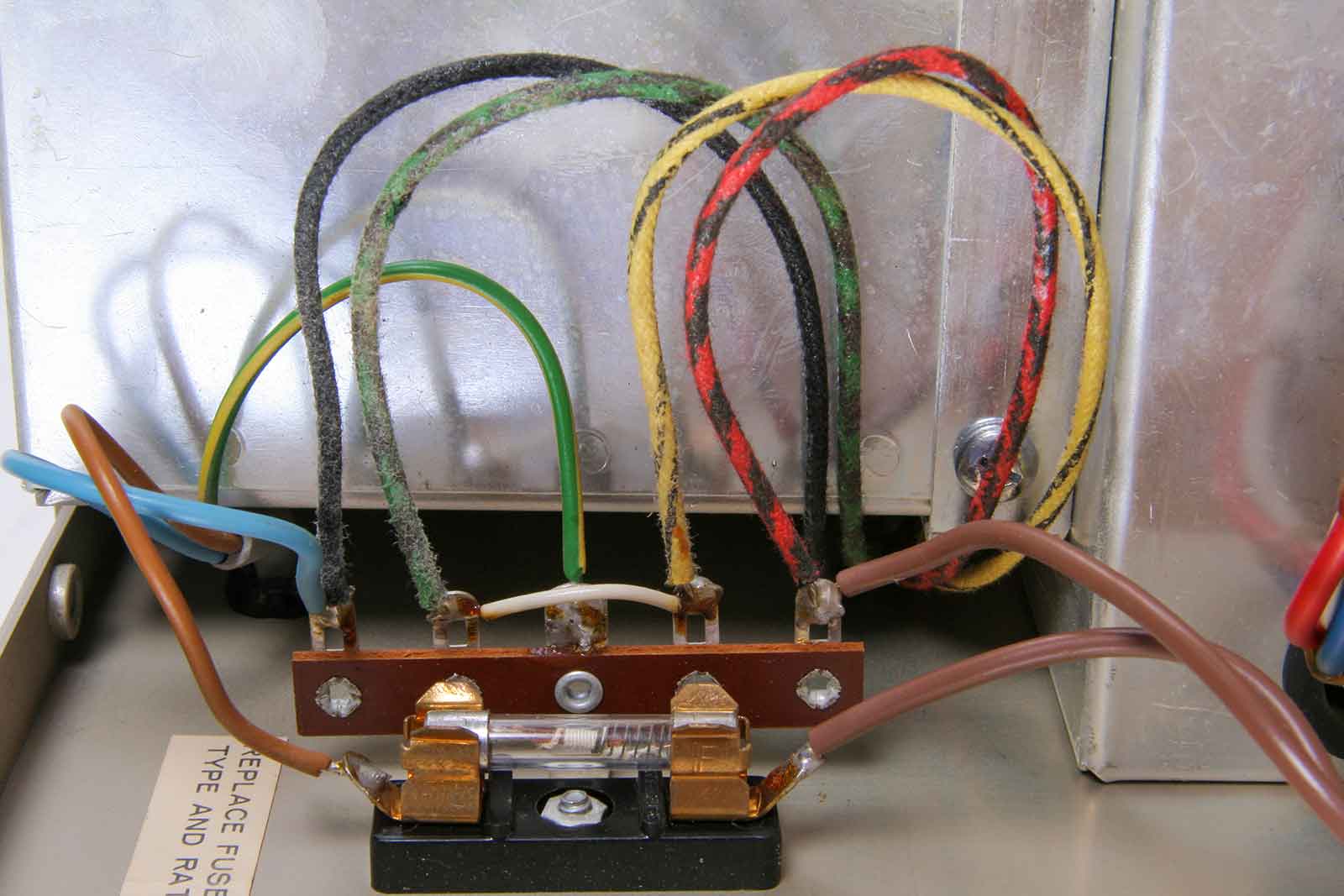

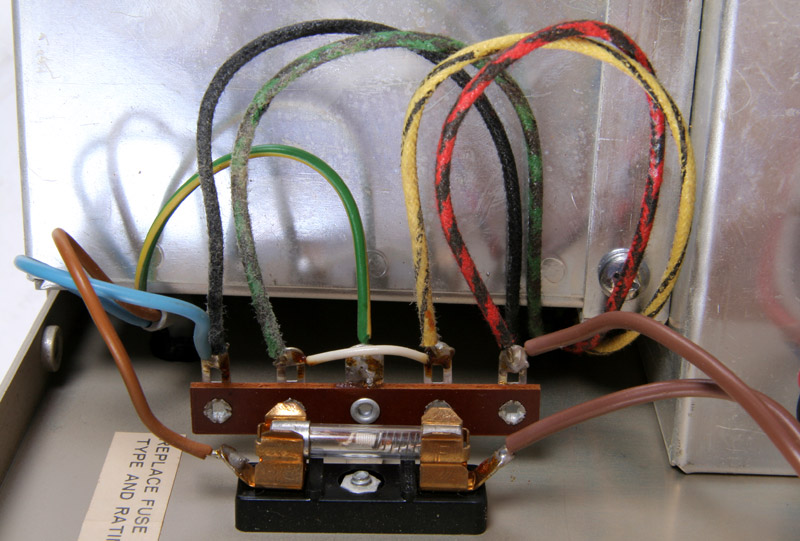

Een blik op de zekering en de primaire voedings-bekabeling.

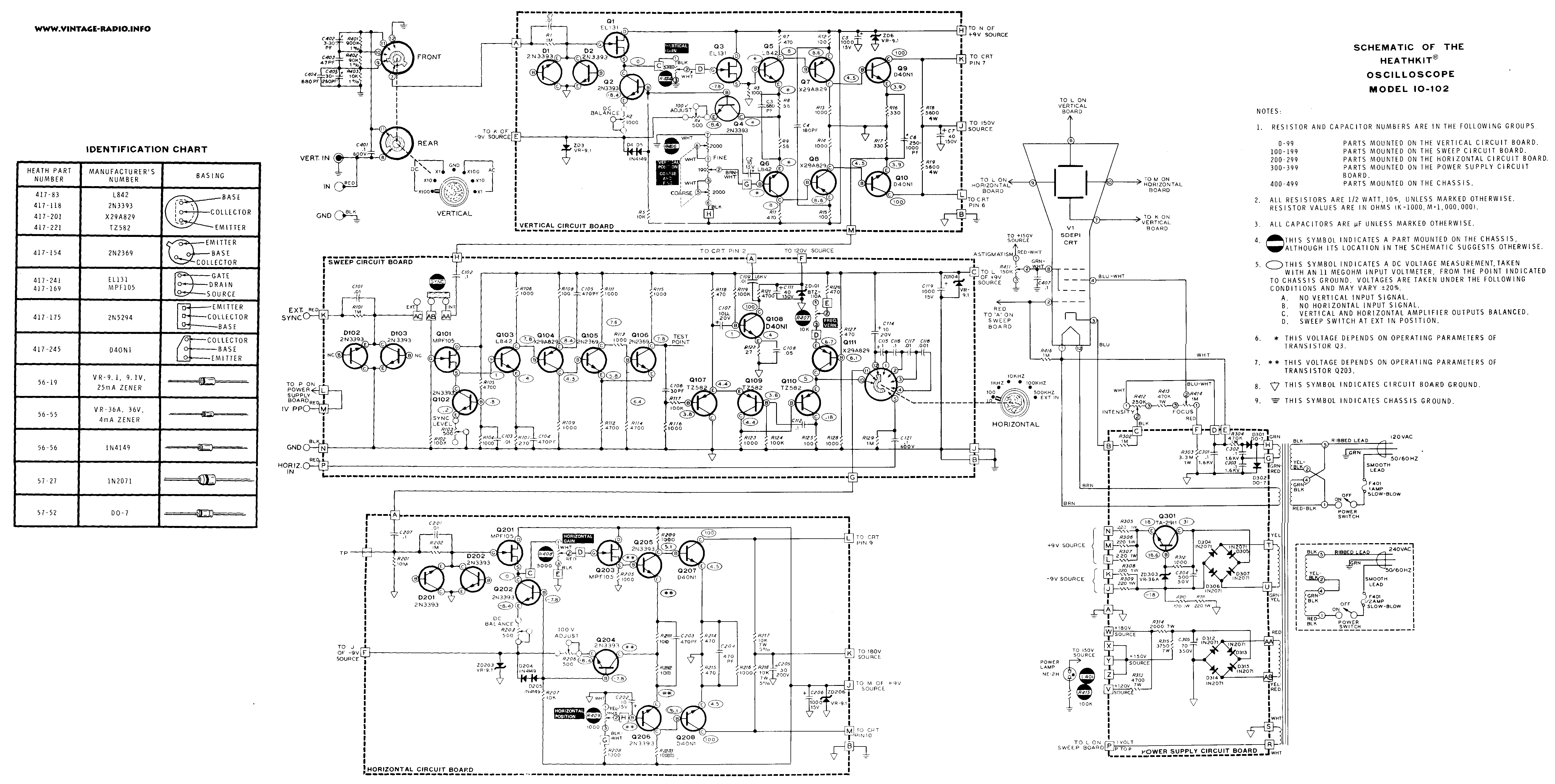

Het schema van het instrument. Door op het schema te clicken wordt een vergroting vertoond.
