Philips BX281 U

De BX 281 U, het Duitse broertje of zusje, was de BD294U .
Het bouwjaar van dit type is 1947.

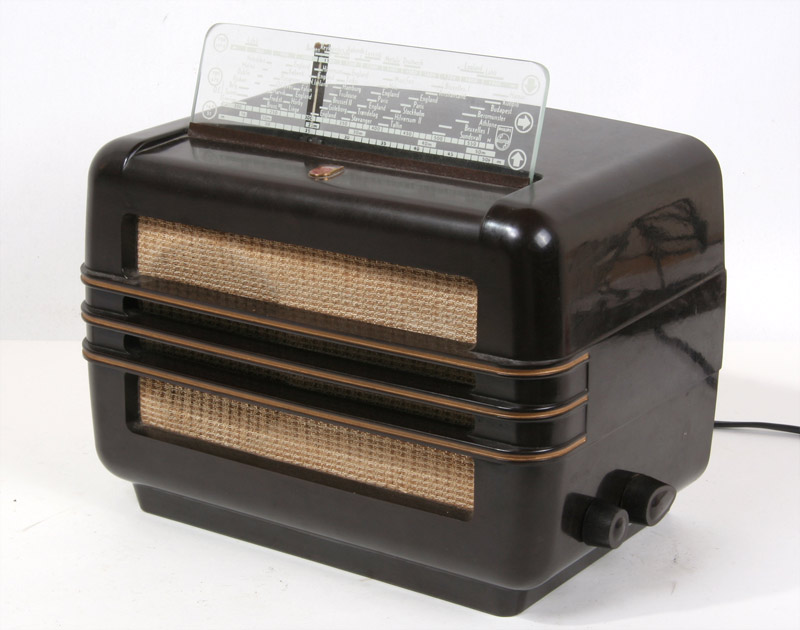

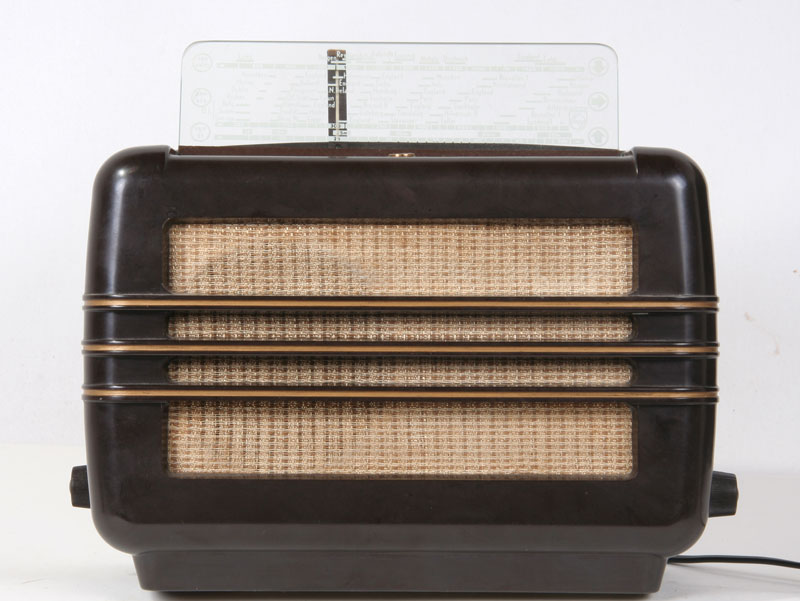

De voorzijde van de ontvanger.

Het met gouddraad geweven luidsprekerdoekje en de gouden biezen.

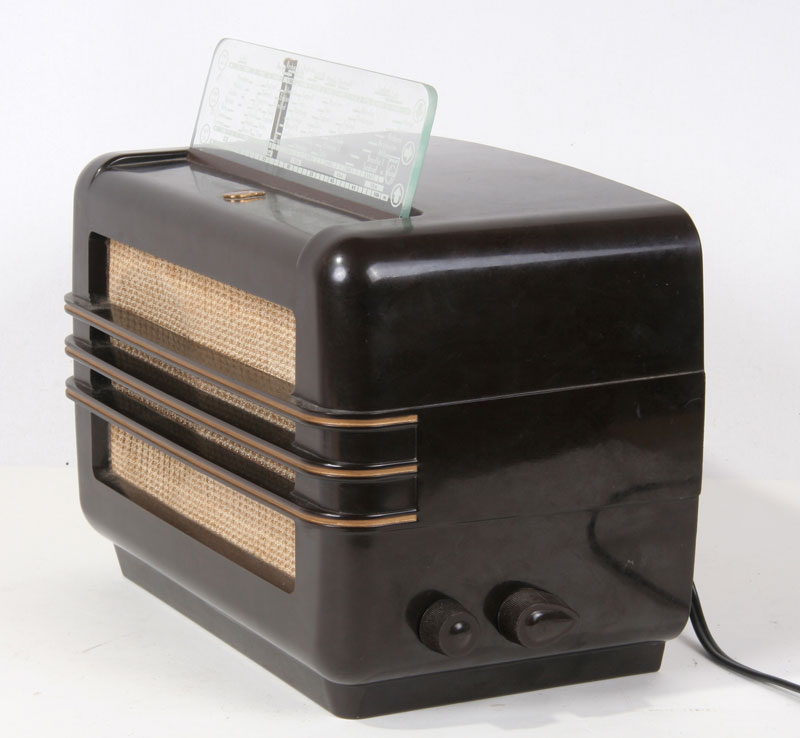

Nogmaals een blik op de rechter zijkant.

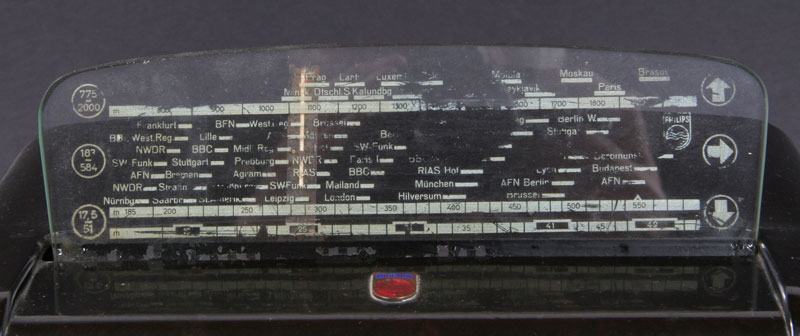

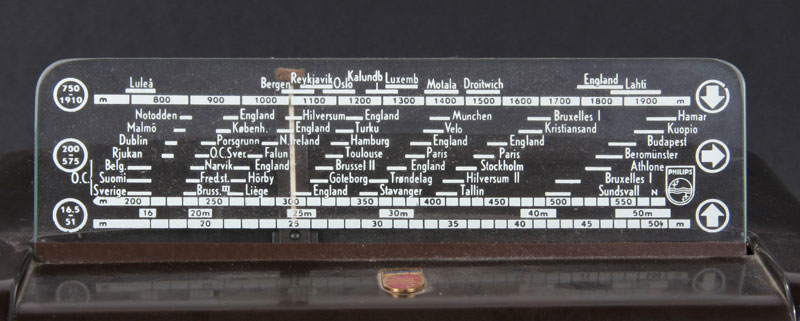

De bovenstaande schaal is van de BX281U, verschilllen met de BD294U zijn o.a. de stand van de golfbereikschakelaar, de stationsnamen en de frequentiebereiken. Onder de schaal van de BD294U.

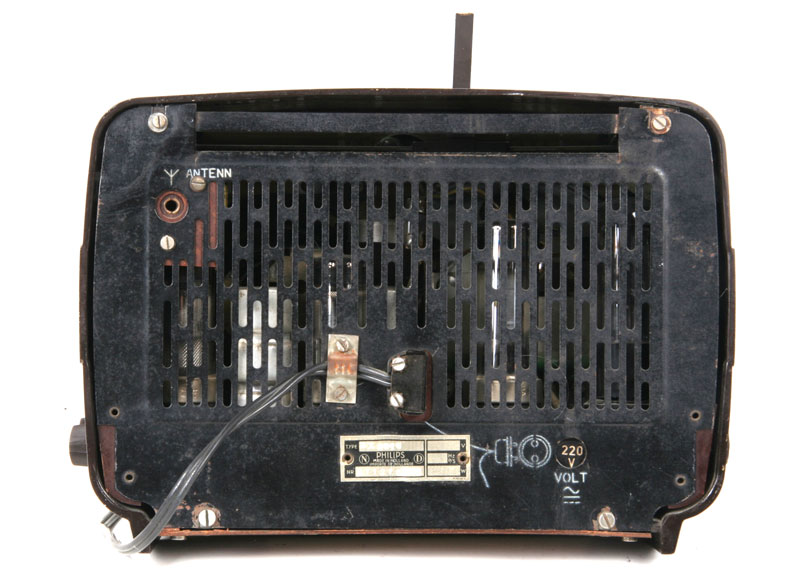

De achterkant met de 220V-aansluiting met beveiliging. Zodra de achterwand werd verwijderd, werd ook de verbinding
met de netspanning verbroken.

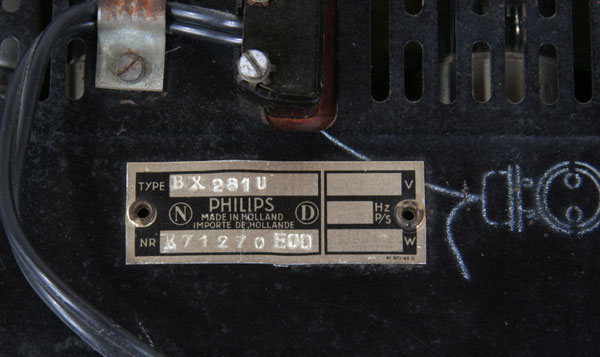

Het typeplaatje met serienummer.

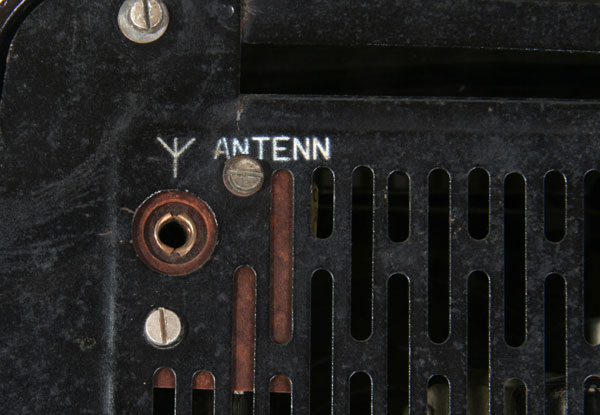

Waarom de antenne-ingang "ANTENN" genoemd wordt is mij niet duidelijk.

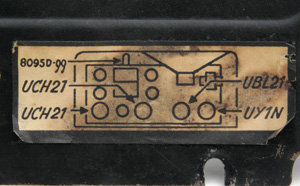

De buizenbezetting.

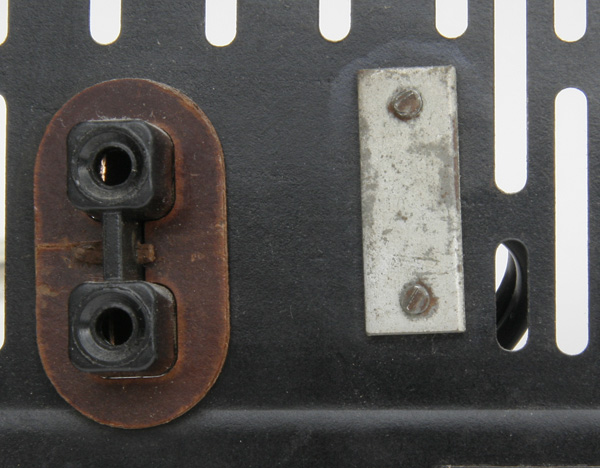

De net-aansluiting.

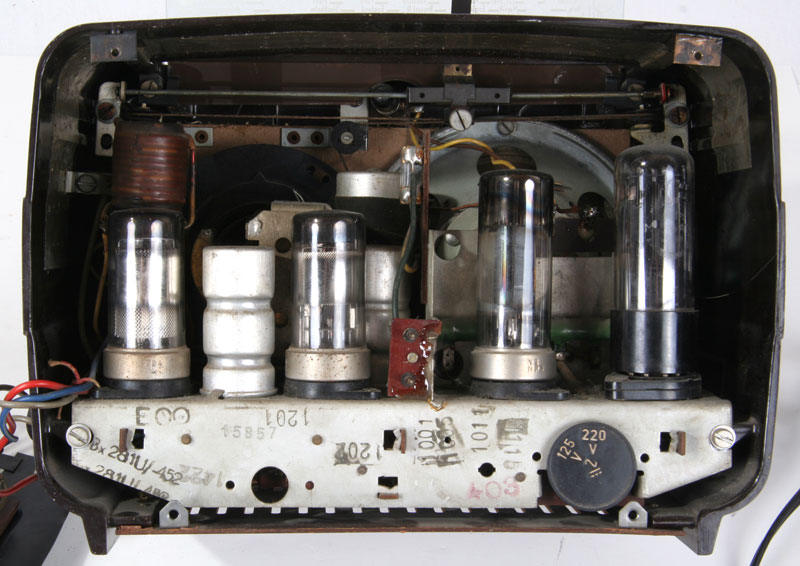

Het gehele binnenwerk, met van links naar rechts, UCH21, UCH21, UBL21 en UY1N.

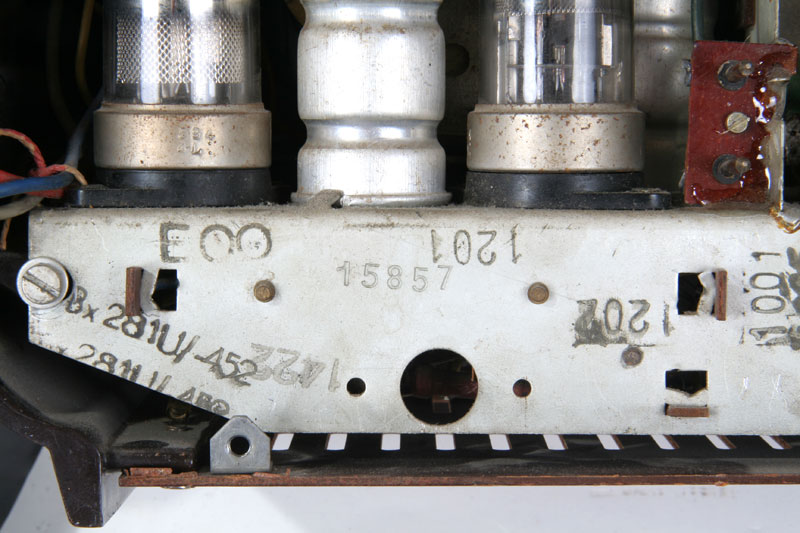

Bij Philips waren ze toch wel liefhebbers van stempels

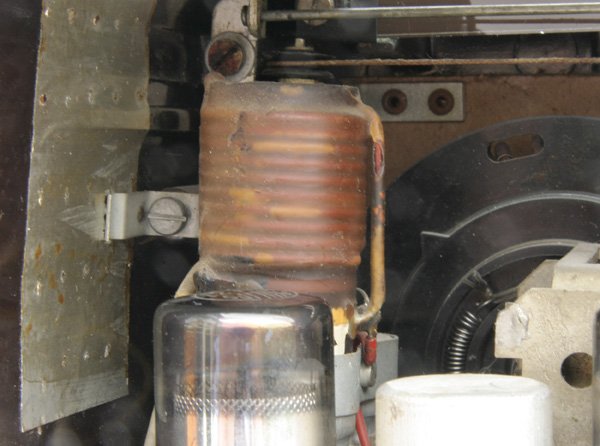

De degelijk uitgevoerde korte golf spoel. De gevoeligheid op, vooral de kortegolf, is verrassend goed.

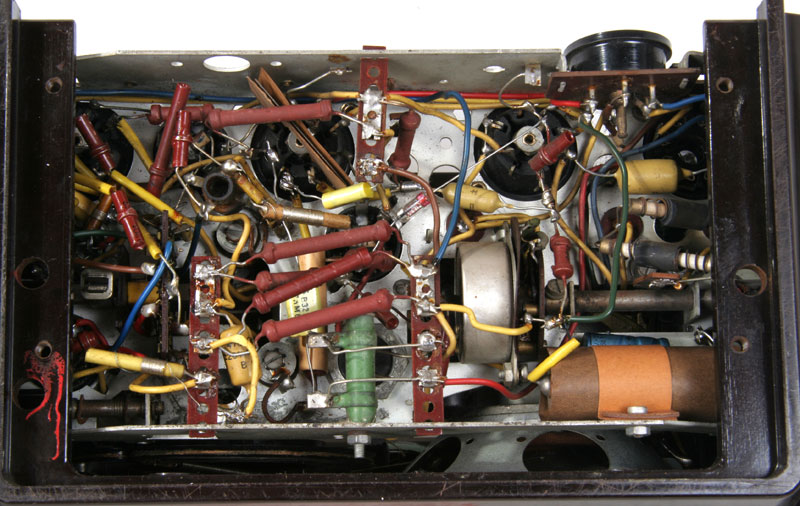

De onderkant na reparatie, de gele condensatoren worden nog vervangen door gemodificeerde teerpotten.

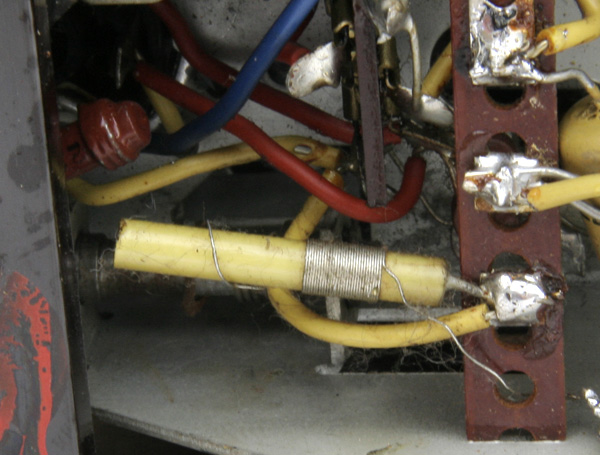

De trimmer C18. Door het aantal windingen te verkleinen of te vergroten wordt de capaciteit gewijzigd.

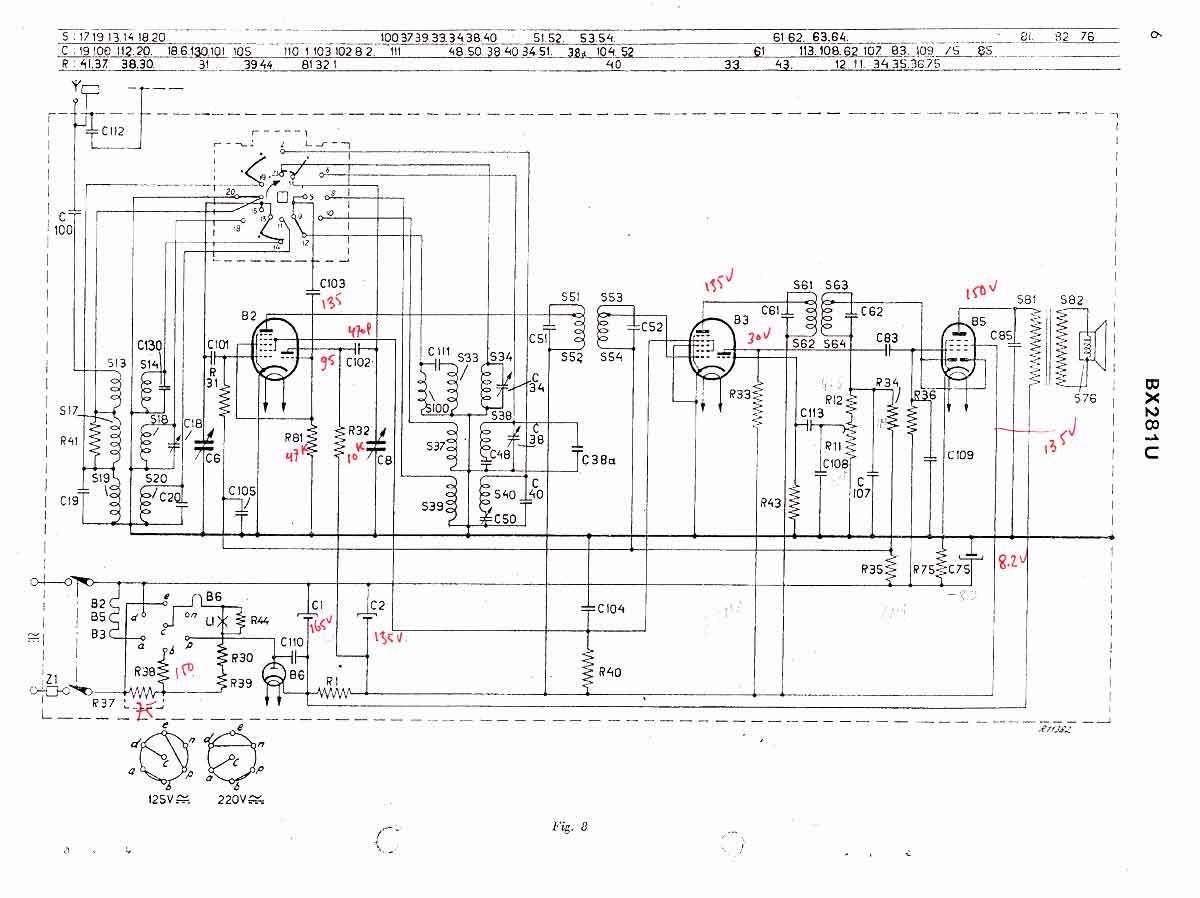

Het schema.

Klik HIER voor de complete servicedocumentatie in pdf.
